センサータグとNode REDでかんたんIoT

Node-RED UG勉強会 Vol.2 Node-REDのいろいろな使い方！「NodeRED使いこなし事例＋LT！」での登壇資料です。

Transcript

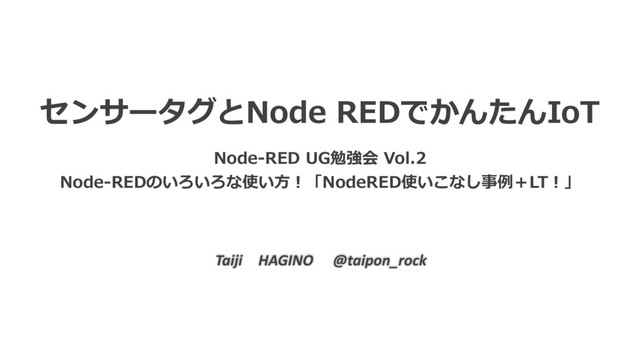

1. センサータグとNode REDでかんたんIoT Node-RED UG勉強会 Vol.2 Node-REDのいろいろな使い⽅！「NodeRED使いこなし事例＋LT！」
2. Overview
3. IoT 始めてみたいけど ・・・基盤とかよくわかんないし
4. ブレッドボードって何ですの？
5. ラズベリーパイ使うと簡単だよ♪
6. ・・・
8. そんなあなたへ捧げます
9. About me
10. 萩野 泰⼠ （HAGINO Taiji） 三井情報株式会社 R&D部 ITイノベーション室 担当：R&D / 広報 / 教育（モバイル、Web、クラウド、IoT） taipon.rock @taipon_rock taijihagino
11. http://dist.tokyo/ デザイナー、エンジニア、ディレクターなどあらゆる⽴場 の⽅が参加、その知の共有、研鑽ならびに参加者同⼠の交 流を⽬的とした勉強会 運営スタッフとして参画 http://mkidev.connpass.com/ 三井情報のエンジニアが主催するモバイルアプ リ開発のオープンな勉強会を主催 現状はモバイルアプリのもくもく会がメイン
12. https://ios.or.jp/ 「ビジネスにiOSデバイスを」をキャッチフレーズにし た⾮営利社団法⼈。80社以上の企業が参画 IoT&Connected Device Working Groupのリーダーと して運営を担当 ハードウェアデバイス/API及びオンラインサービスを接 続するためのツール、Node-REDのユーザー向け勉強会 運営スタッフとして参画 https://nodered.jp/
13. スタッフやったり登壇したり
14. HackCars Days：⽇⽴建機賞 レコチョクハッ歌祭：優勝！
15. Company
17. 商号 三井情報株式会社 (英⽂名：MITSUI KNOWLEDGE INDUSTRY CO., LTD.) 設⽴ 1991年6⽉20⽇ 代表者 齋藤 正記 （さいとう まさき） 本社 〒105-6215 東京都港区愛宕2-5-1 愛宕グリーンヒルズMORIタワー >>地図 TEL:03-6376-1000(代) FAX:03-3435-0520(代) 資本⾦ 41億13百万円 （2016年3⽉末現在） 売上⾼： 508億65百万円 （2016年3⽉期実績 連結） 株主： 三井物産株式会社 従業員数： 1,816名 （2016年3⽉末現在 連結） 主要業務： コンピュータ及び情報通信システムに関する各種ソフトウェア、ハードウェア、シス テム等の調査、研究、コンサルティング、企画、設計、開発、製造、販売、運⽤、保 守、並びにデータセンターサービスの提供、付加価値通信サービスの提供、その他 Profile
18. History
19. Business Domain
20. Solutions 流通 ⾦融 通信 不動産 医療・ヘルスケア 環境・エネルギー コミュニケーション IT基盤
21. MKI Group Network ： Overseas
22. Advanced Technology Center
23. Internet of Things
24. Internet of Things Device Gateway Platform Analytics Application Security
25. Device Gateway Platform Analytics Application Security TI Sensor Tag Smart Phone Bluemix/Node-RED Twitter
26. Sensor
27. Sensor Tag ってなんぞ？
29. ambientTemperature : 周囲温度(気温) objectTemperature : 物体の温度(IR温度) Humidity : 湿度 barometricPressure : 気圧 Accelerometer : 加速度 Gyroscope : ジャイロスコープ(傾き) Magnetometer : 磁⼒計 Luxometer : 光量 こんなのが取れます
30. Gateway
31. Gatewayにはスマホを使おう！ ＋
32. デバイスからデータ受け取って MQTTで放り投げるアプリを準備 アプリ
33. ▪スタートアプリのソースコード https://git.ti.com/sensortag-20-android ▪センサータグの製品情報 http://www.ti.com/ww/en/wireless_connectiv ity/sensortag2015/?DCMP=sensortag2&HQS= ep-con-lprf-sensortag2-conw-lp-sensortag-en 参考
34. え！？Gitのコードを元にアプリ作んの？？
35. え！？Gitのコードを元にアプリ作んの？？
36. ⼤丈夫、もうあるよ♪
37. SimpleLink アプリをインストール
38. アプリを起動したらデバイスの信号をON！ Click here! Click here!
39. アプリでデバイスIDが確認できる
40. Device Gateway Platform Analytics Application Security TI Sensor Tag Smart Phone Bluemix/Node-RED BLE Internet
41. Node-RED
42. 今回はIBM Bluemix上で Node-REDを使います
43. カタログを選択
44. Node-RED Starterを選択
45. アプリを作成
46. ⾃動でステージング
47. アプリ実⾏開始完了！
48. Node-RED flow editor を開く
49. センサー値をログ出⼒
50. デフォルトでは1秒間隔で センサーデータを送信 BLE
51. 「ibmiot」を設定 デバイスIDを指定
52. 「debug」を設定して線をつなぐ
53. こんな感じでまずはログ出⼒
54. さっきのはそのままで新たに「function」を設定 var gyroX = msg.payload.d.gyro_x; var gyroY = msg.payload.d.gyro_y; var gyroZ = msg.payload.d.gyro_z; msg.payload = { x: gyroX, y: gyroY, z: gyroZ } return msg; ジャイロ値だけに絞込み
55. こちらも新たにもう⼀つ「debug」を設定して線をつなぐ
56. センサー値をTweet
57. 1秒おきにツイートされたら鬱陶しい
58. 「delay」を設定 → 1分おき その間のデータはオミット
59. Twitterの連投規制を回避するため「function」を設定 var gyroX = msg.payload.d.gyro_x; var gyroY = msg.payload.d.gyro_y; var gyroZ = msg.payload.d.gyro_z; msg.payload = new Date().getTime()+ “[bot] Data has received from CC2650” + “X:” + gyroX + “Y:” + gyroY + “Z:” + gyroZ; return msg; ツイート本⽂にタイムスタンプ を付ける事で連投規制を回避
60. 「twitter」を設定
61. 作成、編集後に未デプロイの ノードには⻘丸が 忘れずにデプロイを！
62. 完成
63. Twitterを確認
64. Good Luck C
