メルペイのマイクロサービスとCloud Native / CloudNative Days Kansai2019

tjun
November 28, 2019

メルペイのマイクロサービスとCloud Native / CloudNative Days Kansai2019

CloudNative Days Kansai 2019のキーノートの資料です

tjun

November 28, 2019
Tweet

More Decks by tjun

Other Decks in Technology

Transcript

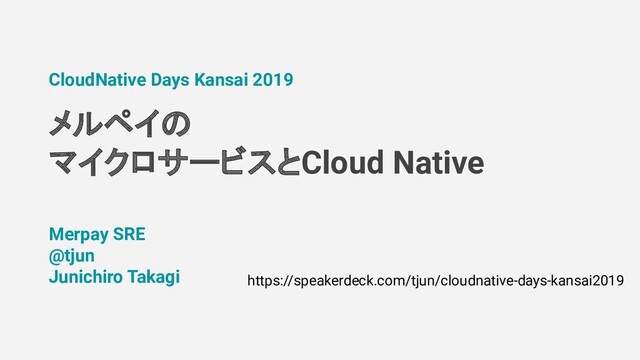

  1. メルペイ
    マイクロサービスとCloud Native
    CloudNative Days Kansai 2019
    Merpay SRE
    @tjun
    Junichiro Takagi https://speakerdeck.com/tjun/cloudnative-days-kansai2019

    View Slide

  2. メルペイ マイクロサービス概要
    メルペイ マイクロサービス 構築と運用
    課題と今後
    01
    02
    03
    2
    Agenda

    View Slide

  3. メルペイ概要
    2019年2月
    非接触型サービス「iD」に対応
    2019年4月
    複数回 お買い物をあとからまとめて支払える
    「メルペイあと払い」開始
    2019年5月
    ECサイトでも「メルペイ」が利用できる
    ネット決済提供開始
    2019年3月
    大手チェーンや中・小規模店舗で
    QR・バーコード決済に対応
    全国135万か所
    (iOS/Android)
    iD コード払い
    あと払い ネット決済

    View Slide

  4. メルペイ
    サービス規模
    マイクロサービスアーキテクチャ
    40以上 マイクロサービス
    2019 3Qで 1444億円以上を取り扱う
    メルカリ 決済基盤 (US メルカリ事業も含む数字)
    500万人以上 利用者
    (メルペイ「電子マネー」 登録を行ったユーザーと、「メルペイコード払い」、「ネット決済」、
    「メルペイスマート払い」等 利用者 合計(重複を除く)2019年10月時点)

    View Slide

  5. メルペイ
    システム概要
    ● マイクロサービスアーキテクチャ
    ● Kubernetes上にコンテナ化された
    Applicationが動いてる
    ● Public Cloud (GCP, AWS) 利用
    ● ManagedでScalableなDatabase
    ● Spinnakerを使った継続デプロイ

    View Slide

  6. Why microservice?
    Why Cloud Native?

    View Slide

  7. Why Cloud Native?
    メルペイ 複数 サービスを短期間で立ち上げるため
    Focus on single service
    各マイクロサービス
    機能に集中して開発
    Independent releases
    独立した開発・リリース
    サイクル
    Team independence
    組織を拡大しながら
    複数 機能を同時に開発

    View Slide

  8. Why Cloud Native?
    Automation
    オートスケールや自動修
    復によるシステム 安定
    稼働
    Scalability & Flexibility
    独立したリソース管理が可能
    ストレージも独立
    Managed
    インフラ構築を高 化し運
    用負荷を下げる

    View Slide

  9. メルペイ マイクロサービスで
    やっていないこと
    マイクロサービス単位で 自由な技術選択
    自由な技術選択 例: 自由な言語、好きなデータベース
    Why?
    ● 共通 ツール・ライブラリを利用することで、開発や運用
    度や品質を高めるため
    ● チーム間 情報共有や人 移動を可能にするため

    View Slide

  10. メルペイ マイクロサービス 現状

    View Slide

  11. アーキテクチャ
    API Gateway
    Authority
    API
    Service X
    API
    Service Y
    Google Cloud Load Balancer
    Service A Service B
    Google Kubernetes Engine
    Service C
    Web
    Service Z
    Cloud
    Spanner
    Project A
    Cloud
    Spanner
    Cloud
    Pub/Sub
    Project B
    Project GKE
    Project C
    Cloud
    Spanner
    Cloud
    Storage

    View Slide

  12. API Gateway
    Authority
    API
    Service X
    API
    Service Y
    Google Cloud Load Balancer
    Service A Service B
    Google Kubernetes Engine
    Service C
    Web
    Service Z
    Cloud
    Spanner
    Project A
    Cloud
    Spanner
    Cloud
    Pub/Sub
    Project B
    Project GKE
    共通 GKEクラスタ

    3

    1

    2
 個別 Project

    レイヤーアーキテクチャ

    Project C
    Cloud
    Spanner
    Cloud
    Storage

    View Slide

  13. Google Kubernetes Engine
    Kubernetes
    マイクロサービス 実行基盤・オーケストレーション
    - 自己修復性 あるReplication Controller
    - ServiceによるLoad Balancing
    - DeploymentによるRollout/Rollback
    - Horizontal Pod Autoscalerによるスケールアウト
    - Kubernetes 自体 拡張性やエコシステム
    早く構築し、安定して運用するためにGKEを利用

    View Slide

  14. マイクロサービス on
    Google Kubernetes Engine
    すべて マイクロサービスが同じClusterに乗っている
    - Cluster自体 Platform Teamが構築・運用
    - Namespace内を各チームが開発・運用
    Google Kubernetes Engine
    Namespace: service-a
    Container A
    Container A
    Container A
    Namespace: service-b
    Container A
    Container A
    Container B

    View Slide

  15. マイクロサービス on Google Cloud Platform
    ● 1つ マイクロサービスが1つ GCP Projectを持つ
    ● 各 Project 中に Spanner や Pub/Sub などを作成
    ● 権限設定したService Account を Kubernetes Secretに配置
    ● Terraformで管理
    CircleCI
    Project A
    Cloud
    Spanner
    Cloud
    Pub/Sub
    GitHub
    Terraform
    Code Project B
    Cloud
    Spanner Big Query

    View Slide

  16. マイクロサービス 階層構
    Client アプリ、加盟店等 パートナー様
    API Gateway 全て リクエストがAPI Gatewayを通る
    共通処理とルーティング
    API サービス クライアントから リクエストとレスポンス 責任を持つ
    裏側にある複数 マイクロサービス アグリゲーション
    Backend サービス 機能 ロジックを実現する
    Backend
    Service
    API Gateway
    API
    Service
    Client

    View Slide

  17. メルペイ マイクロサービス 例
    iD決済を実現する流れ
    API-Gateway NFC-api NFC-service
    payment-
    service
    リクエスト 認証と
    ルーティング
    clientへ返すため
    response 作成
    NFC決済を実現する
    ため 処理
    共通 決済処理

    View Slide

  18. メルペイ マイクロサービス 構築

    View Slide

  19. メルペイ マイクロサービス開発で
    気をつけていること
    一貫性
    ● データ 一貫性
    ● リトライと冪等性
    ● リコンサイル
    信頼性
    ● DesignDoc
    ● Production Readiness checklist
    ● 権限管理
    ● Go template projectやlibraryによ
    る標準化

    View Slide

  20. マイクロサービスにおける一貫性
    分散システムにおけるデータ 一貫性 担保 難しい
    ● 決済トランザクションが複数サービスをまたがる
    ● DBへ 書き込みや外部サービスへ 接続が分散している
    ● どこかで処理が失敗しても、全体として一貫性が必要
    冪等性
    ● リトライしても二重に処理されず、正しく動く
    詳しく メルカリtech blog 記事を参照
    - マイクロサービスにおける決済トランザクション管理
    - メルペイにおけるお客さま残高 管理手法

    View Slide

  21. マイクロサービス 信頼性
    DesignDoc
    設計をアーキテクト、SRE、Security、関連マイクロサービス
    エンジニアがレビュー・議論する
    Production Readiness Checklist
    本番リリース前に、Kubernetes yaml等で必要な設定が
    されているか、運用 準備が十分かなどをチェックする
    例: Horizontal Pod AutoscalerやPod Disruption Budget 設定

    View Slide

  22. メルペイ マイクロサービス 運用

    View Slide

  23. マイクロサービス 運用 大変
    マイクロサービス 数が増えるだけ運用する要素が増える
    ● 各マイクロサービス アプリケーション
    ● 各マイクロサービスが利用するリソース(データベース等)
    ● マイクロサービス間 通信
    運用 手間を減らす仕組み
    ● マイクロサービス 構成をできるだけ揃える
    ● Kubernetes によるオートスケールや自己修復
    ● Managedなクラウドサービス
    それでもさまざまなところで問題 起きる

    View Slide

  24. マイクロサービス 運用体制
    マイクロサービスで 各チームが担当マイクロサービスを運用
    ● 元から運用経験があるエンジニア かりで ない
    Google Kubernetes Engine
    Container A
    Container A
    Container A
    Cloud
    Spanner
    Project A
    Container A
    Container A
    Container B
    Cloud
    Spanner
    Project B
    Cloud
    Pub/Sub

    View Slide

  25. マイクロサービス運用で気をつけていること
    SLOを設定する
    ● サービスが正常な状態を各サービスで定義する
    ● アラートをしたり問題を修正したりする判断 基準
    Observability
    ● Metrics: 問題が起きたときに調査する&問題が起きる前に気づく
    ● 分散Tracing: リクエスト どこで時間がかかっているか
    ● Logging: 各マイクロサービス ログを横断的に見られる仕組み

    View Slide

  26. SLO(Service Level Objective)
    運用を考えると出てくる疑問例
    ● 自分たち サービス 今正常な か?
    ● 自分たち サービス 遅い?一部 お客さまに対してだけ遅い?
    ● CPU使用率が一瞬上がっていたが、問題ない か?
    SLO
    ● 可用性、レイテンシなどシステム 信頼性 目標値
    ● SLOを定義することで、自分たち サービスが正常な か、Alertする
    か、何を修正・改善するか 判断ができる
    例: あるAPI で 最低でも99.99% リクエストが 5xx以外を返す

    View Slide

  27. Observability
    Microservicesで 、1リクエストが複数 マイクロサービスを経由
    する
    ● どこでどれだけ時間がかかっている か
    ● なぜ時間がかかっている か、どんなエラーが出ている か
    ● 各マイクロサービス SLOを満たしている か
    Metrics, Trace, Logをサービス横断して見られるようにする
    ことで、問題 特定がスムーズにできる

    View Slide

  28. メルペイ マイクロサービス
    課題と今後

    View Slide

  29. 開発・運用で出てきた課題
    一部 マイクロサービスがモノリス化する
    ● 機能をど マイクロサービスに実装するか、判断が難しいことがある
    ● 1つ マイクロサービスにさまざまなビジネスロジックが集まってしまう
    QAが難しい
    ● ど マイクロサービス ど バージョン 組み合わせな か
    ● リリース以前 開発環境 どこかが壊れている状態だった
    運用と開発 リソース 調整
    ● 開発が落ち着いてきたけど運用が続くサービスもあれ 、これから
    開発が活発になるサービスもある

    View Slide

  30. メルペイ リリースと運用をやってきて
    思うこと
    Cloud Native で重要な 技術セットで ない
    組織体制や開発・運用 スタイルも含めた Culture
    Microservices, Ownership, 自動化, SLO...など考え方を
    組織に浸透させて仕組みを作っていく が重要&大変

    View Slide

  31. まとめと今後
    メルペイで
    ● 短期間で サービスリリースを実現するため
    マイクロサービスアーキテクチャを採用
    ● 一貫性と信頼性を実現するため、各マイクロサービスや
    開発運用 プロセス 中でさまざまな仕組みを作っている
    今後 、さらに開発を加 するためにReliabilityとProductivityを高め
    ていきたい

    View Slide

  32. 採用してます!
    エンジニア、エンジニアリングマネージャを
    バックエンド、SREなど各職種で採用してます
    https://jp.merpay.com/careers/
    質問 @tjun にDMでも大丈夫です
