SolidCAM 2019 Yenilikleri

Tolgahan
February 27, 2020

SolidCAM 2019 Yenilikleri

SolidCAM Türkiye Yetkili Satıcısı , Desita Yazılım tarafından hazırlanan SolidCAM 2019 yeniliklerini görebilirsiniz.

Tolgahan

February 27, 2020
Tweet

More Decks by Tolgahan

Other Decks in Technology

Transcript

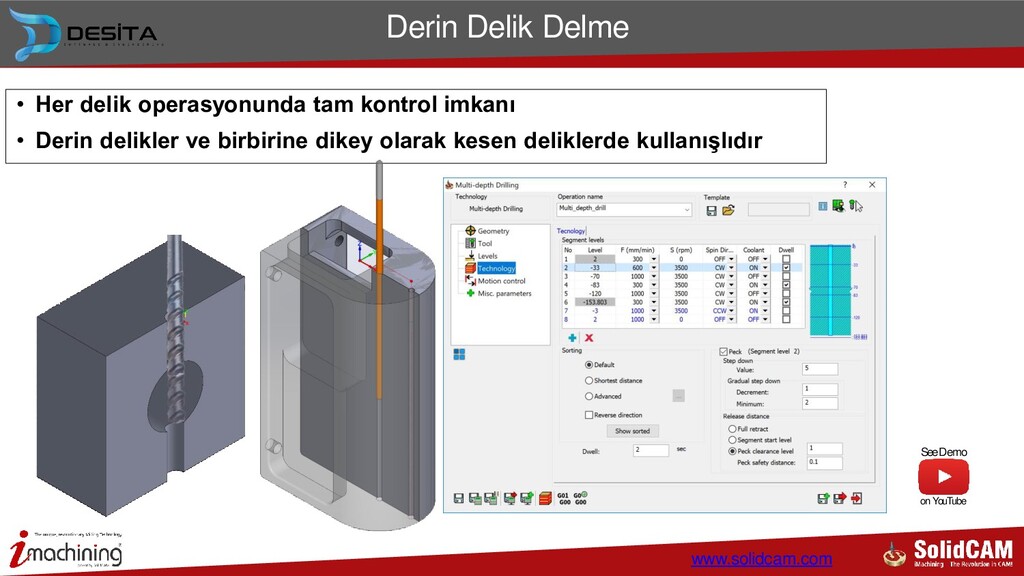

  1. Derin Delik Delme • Her delik operasyonunda tam kontrol imkanı

    • Derin delikler ve birbirine dikey olarak kesen deliklerde kullanışlıdır See Demo www.solidcam.com on YouTube

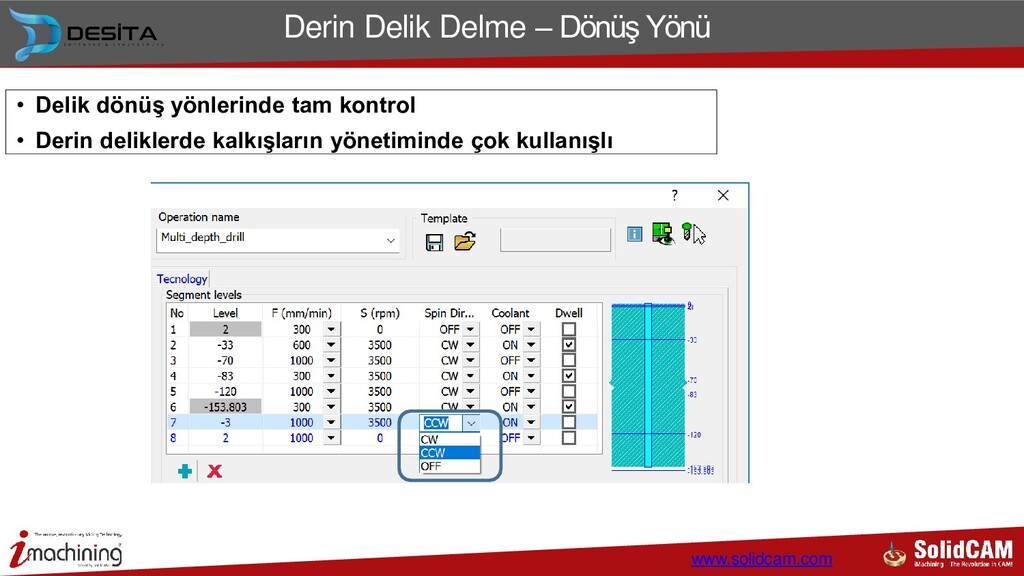

  2. Derin Delik Delme – Dönüş Yönü www.solidcam.com • Delik dönüş

    yönlerinde tam kontrol • Derin deliklerde kalkışların yönetiminde çok kullanışlı

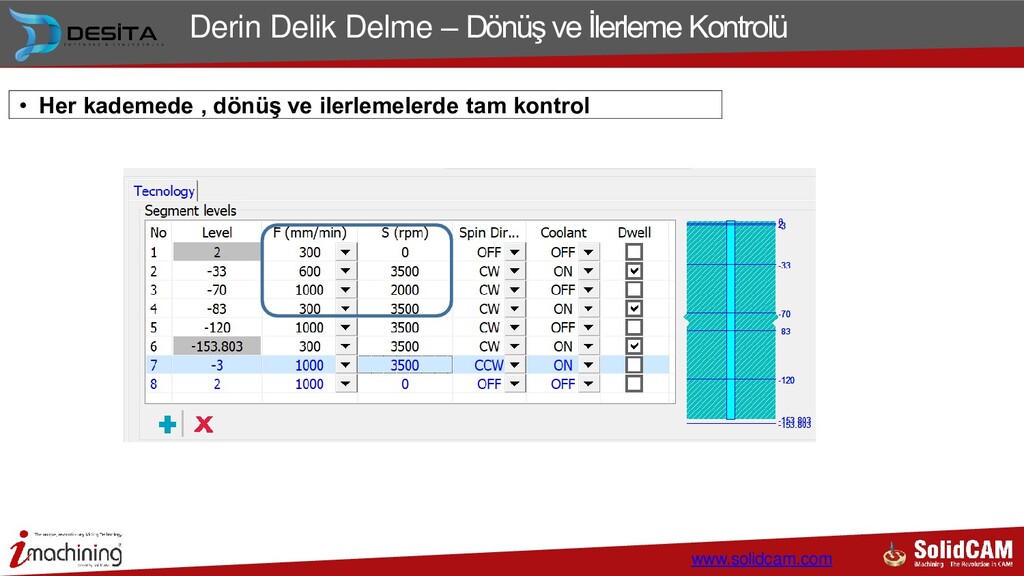

  3. Derin Delik Delme – Dönüş ve İlerleme Kontrolü www.solidcam.com •

    Her kademede , dönüş ve ilerlemelerde tam kontrol

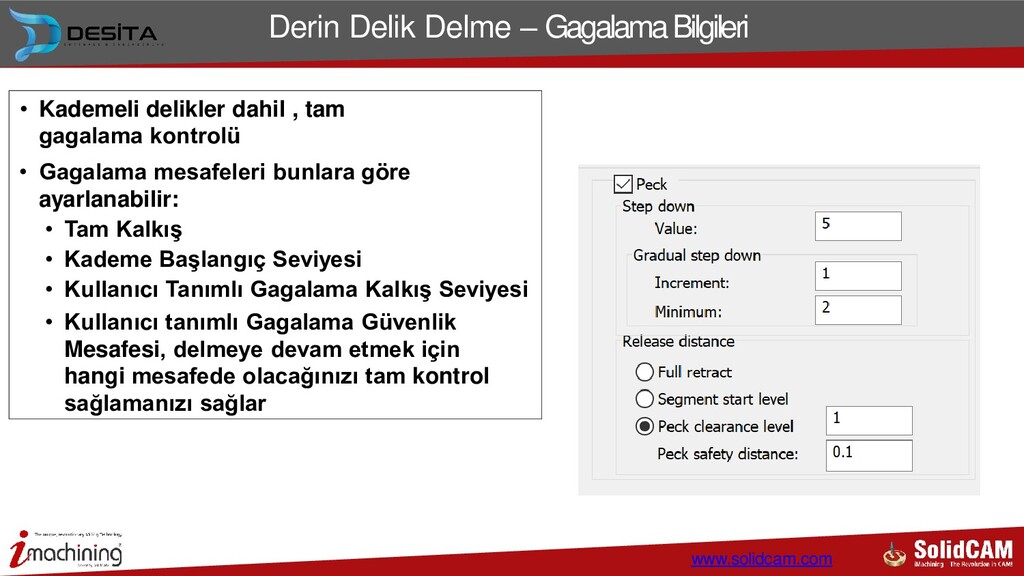

  4. Derin Delik Delme – Gagalama Bilgileri www.solidcam.com • Kademeli delikler

    dahil , tam gagalama kontrolü • Gagalama mesafeleri bunlara göre ayarlanabilir: • Tam Kalkış • Kademe Başlangıç Seviyesi • Kullanıcı Tanımlı Gagalama Kalkış Seviyesi • Kullanıcı tanımlı Gagalama Güvenlik Mesafesi, delmeye devam etmek için hangi mesafede olacağınızı tam kontrol sağlamanızı sağlar

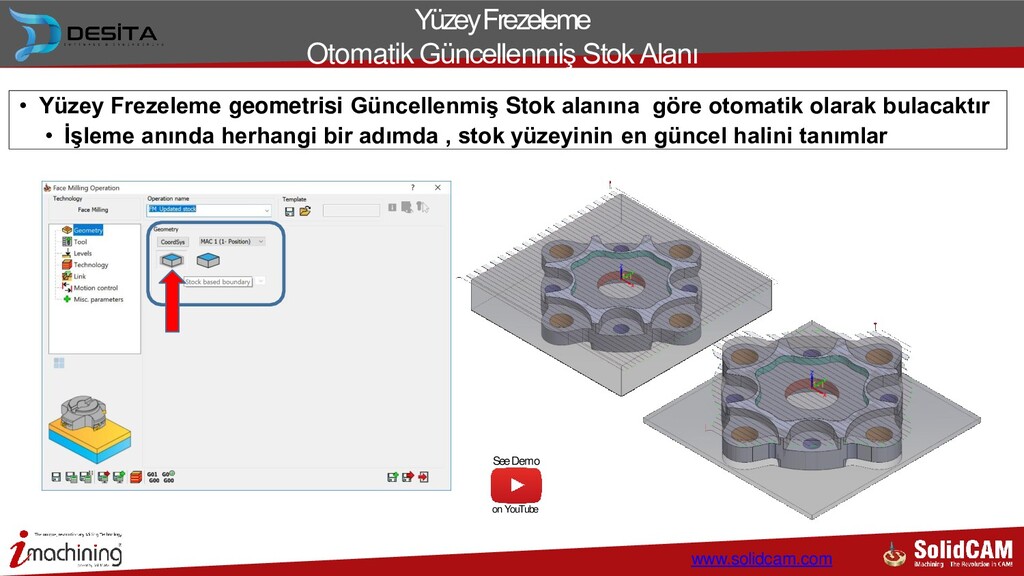

  5. Yüzey Frezeleme Otomatik Güncellenmiş Stok Alanı Bulma • Yüzey Frezeleme

    geometrisi Güncellenmiş Stok alanına göre otomatik olarak bulacaktır • İşleme anında herhangi bir adımda , stok yüzeyinin en güncel halini tanımlar See Demo www.solidcam.com on YouTube

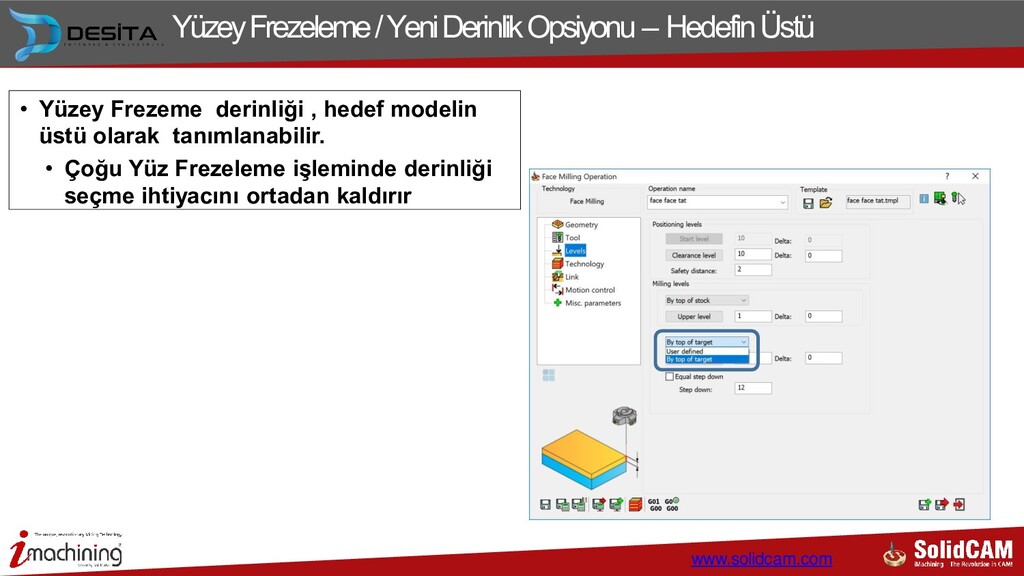

  6. Yüzey Frezeleme / Yeni Derinlik Opsiyonu – Hedefin Üstü •

    Yüzey Frezeme derinliği , hedef modelin üstü olarak tanımlanabilir. • Çoğu Yüz Frezeleme işleminde derinliği seçme ihtiyacını ortadan kaldırır www.solidcam.com

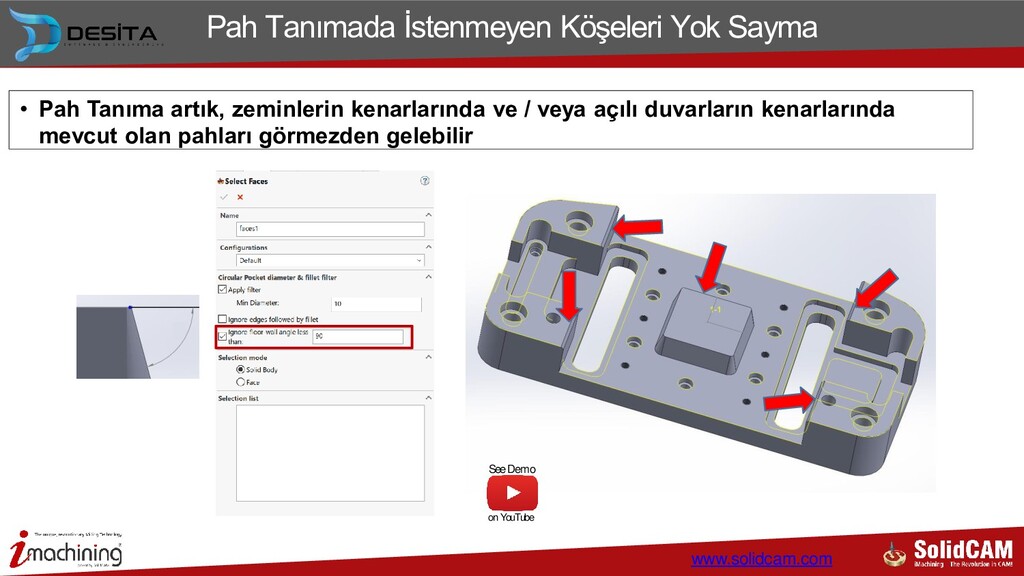

  7. Pah Tanımada İstenmeyen Köşeleri Yok Sayma • Pah Tanıma artık,

    zeminlerin kenarlarında ve / veya açılı duvarların kenarlarında mevcut olan pahları görmezden gelebilir See Demo www.solidcam.com on YouTube

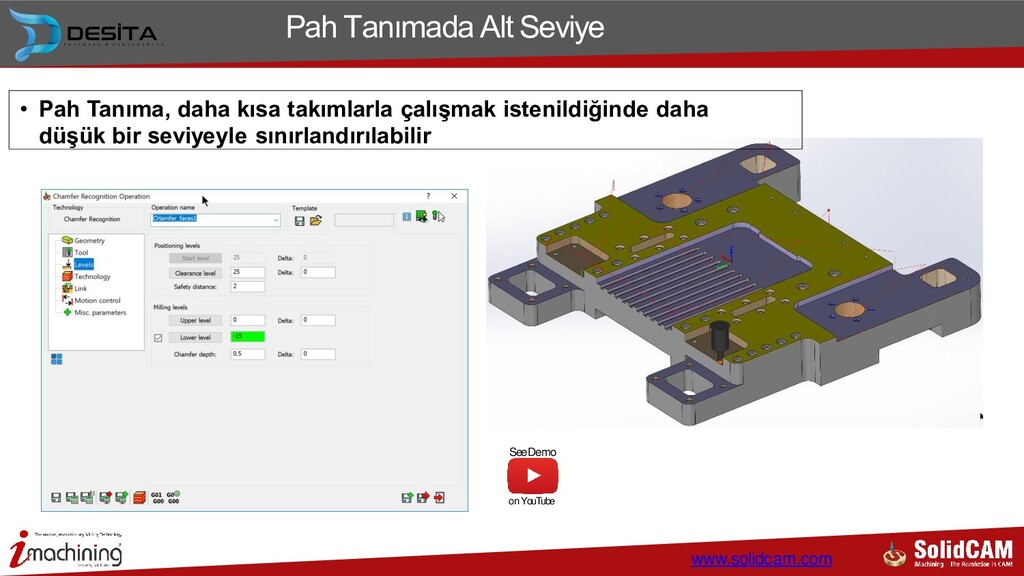

  8. Pah Tanımada Alt Seviye • Pah Tanıma, daha kısa takımlarla

    çalışmak istenildiğinde daha düşük bir seviyeyle sınırlandırılabilir See Demo www.solidcam.com on YouTube

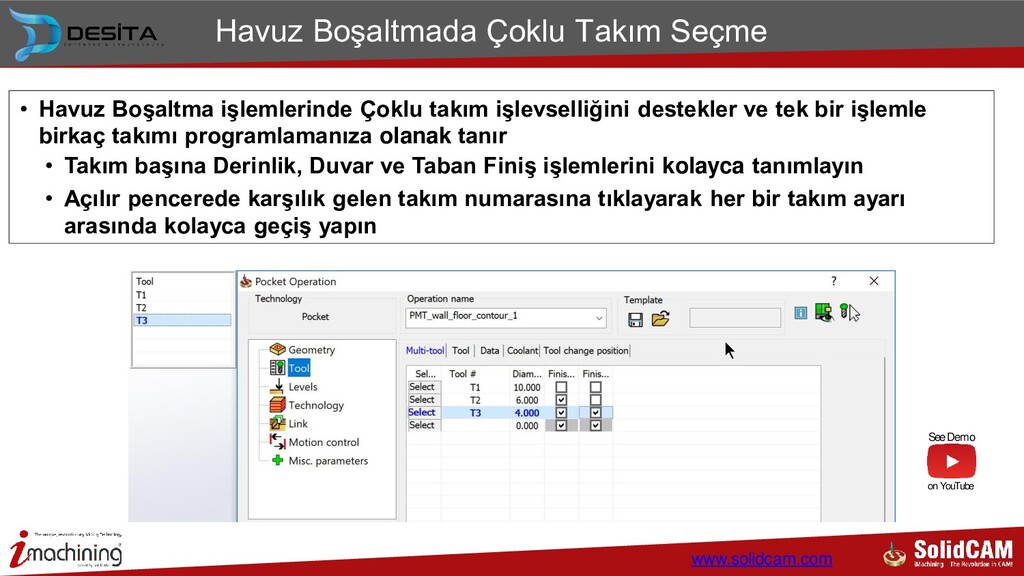

  9. Havuz Boşaltmada Çoklu Takım Seçme • Havuz Boşaltma işlemlerinde Çoklu

    takım işlevselliğini destekler ve tek bir işlemle birkaç takımı programlamanıza olanak tanır • Takım başına Derinlik, Duvar ve Taban Finiş işlemlerini kolayca tanımlayın • Açılır pencerede karşılık gelen takım numarasına tıklayarak her bir takım ayarı arasında kolayca geçiş yapın See Demo www.solidcam.com on YouTube

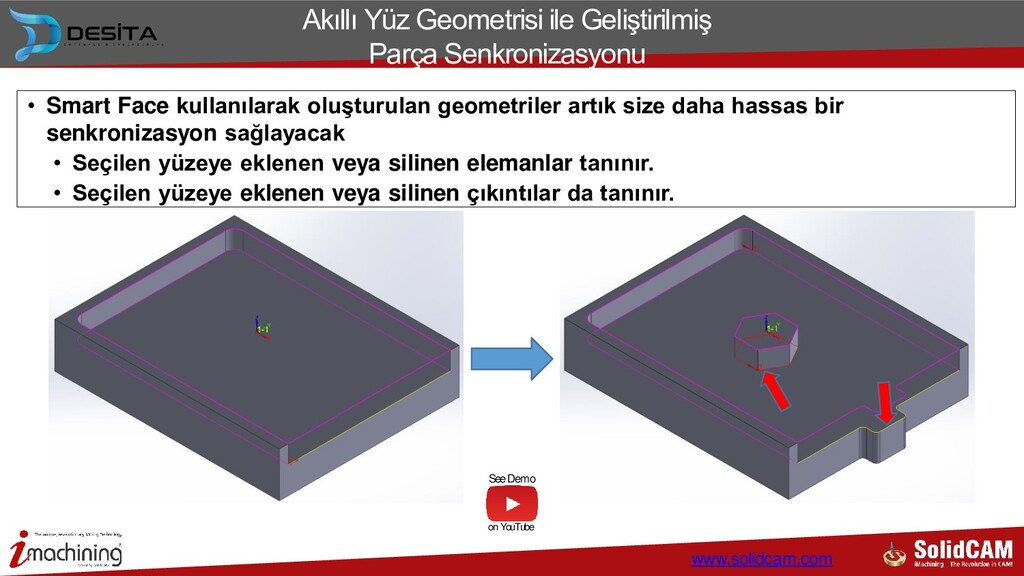

  10. Akıllı Yüz Geometrisi ile Geliştirilmiş Parça Senkronizasyonu • Smart Face

    kullanılarak oluşturulan geometriler artık size daha hassas bir senkronizasyon sağlayacak • Seçilen yüzeye eklenen veya silinen elemanlar tanınır. • Seçilen yüzeye eklenen veya silinen çıkıntılar da tanınır. See Demo www.solidcam.com on YouTube

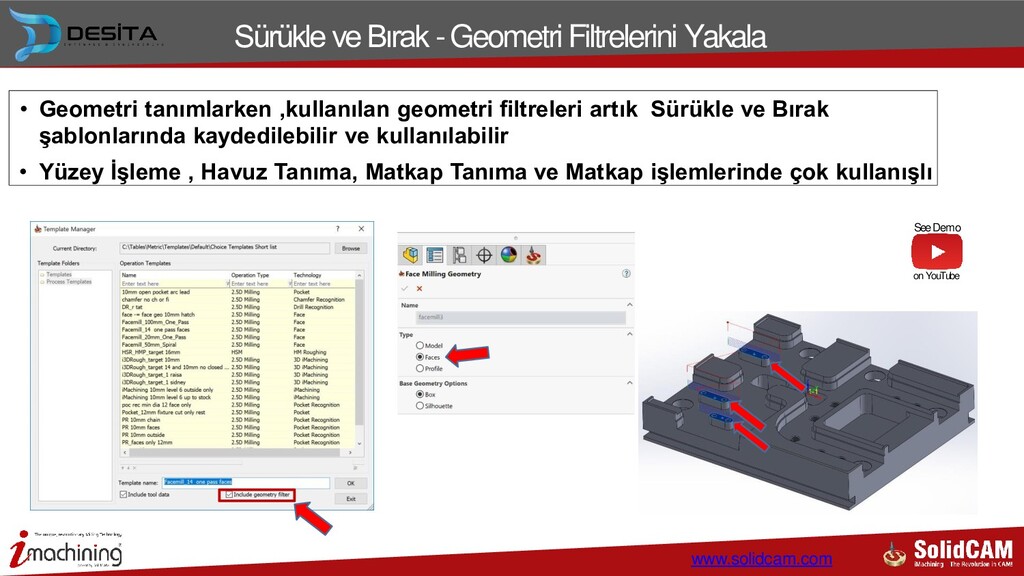

  11. Sürükle ve Bırak - Geometri Filtrelerini Yakala • Geometri tanımlarken

    ,kullanılan geometri filtreleri artık Sürükle ve Bırak şablonlarında kaydedilebilir ve kullanılabilir • Yüzey İşleme , Havuz Tanıma, Matkap Tanıma ve Matkap işlemlerinde çok kullanışlı See Demo www.solidcam.com on YouTube

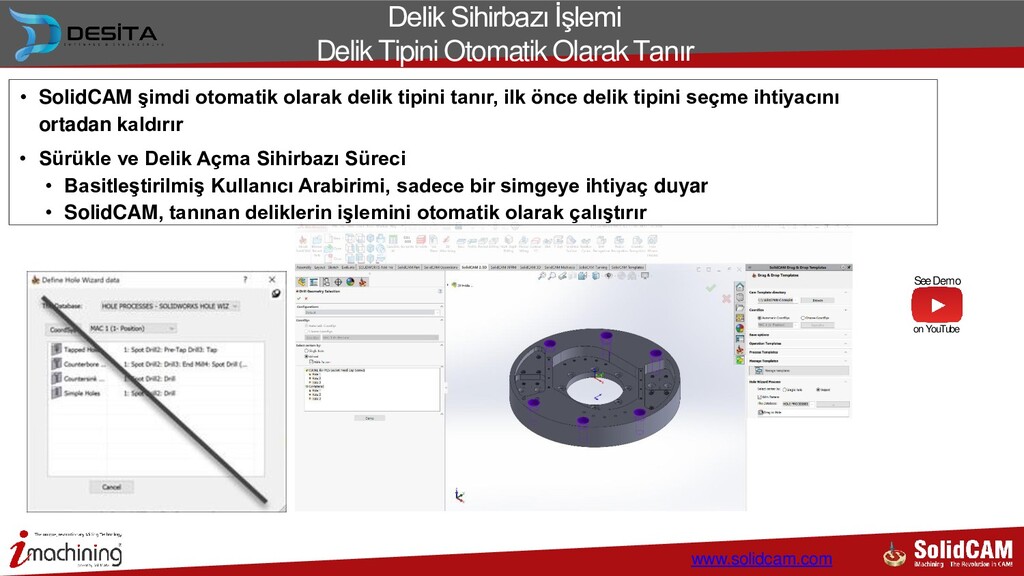

  12. Delik Sihirbazı İşlemi Delik Tipini Otomatik Olarak Tanır See Demo

    on YouTube • SolidCAM şimdi otomatik olarak delik tipini tanır, ilk önce delik tipini seçme ihtiyacını ortadan kaldırır • Sürükle ve Delik Açma Sihirbazı Süreci • Basitleştirilmiş Kullanıcı Arabirimi, sadece bir simgeye ihtiyaç duyar • SolidCAM, tanınan deliklerin işlemini otomatik olarak çalıştırır www.solidcam.com

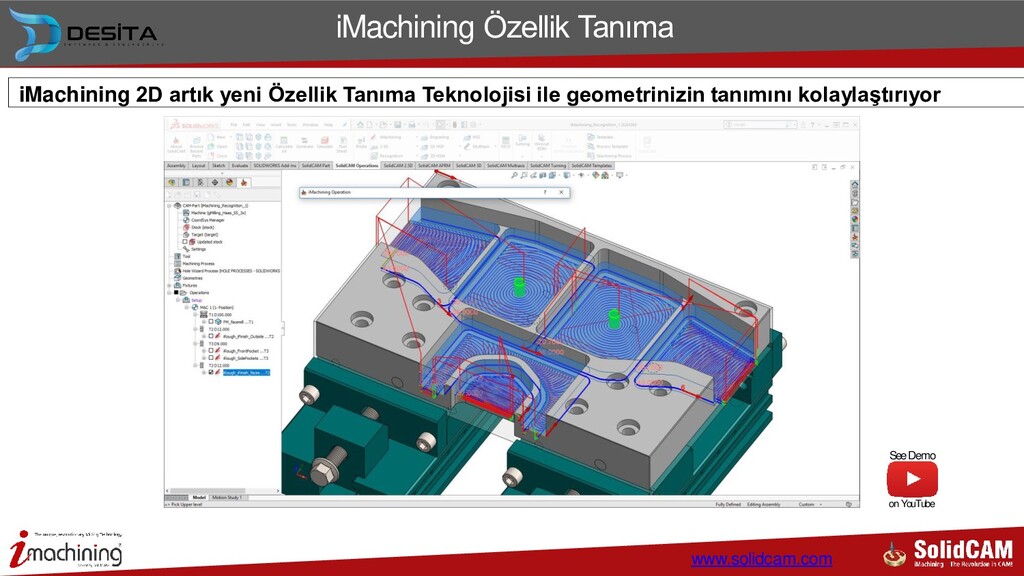

  13. iMachining Özellik Tanıma iMachining 2D artık yeni Özellik Tanıma Teknolojisi

    ile geometrinizin tanımını kolaylaştırıyor See Demo www.solidcam.com on YouTube

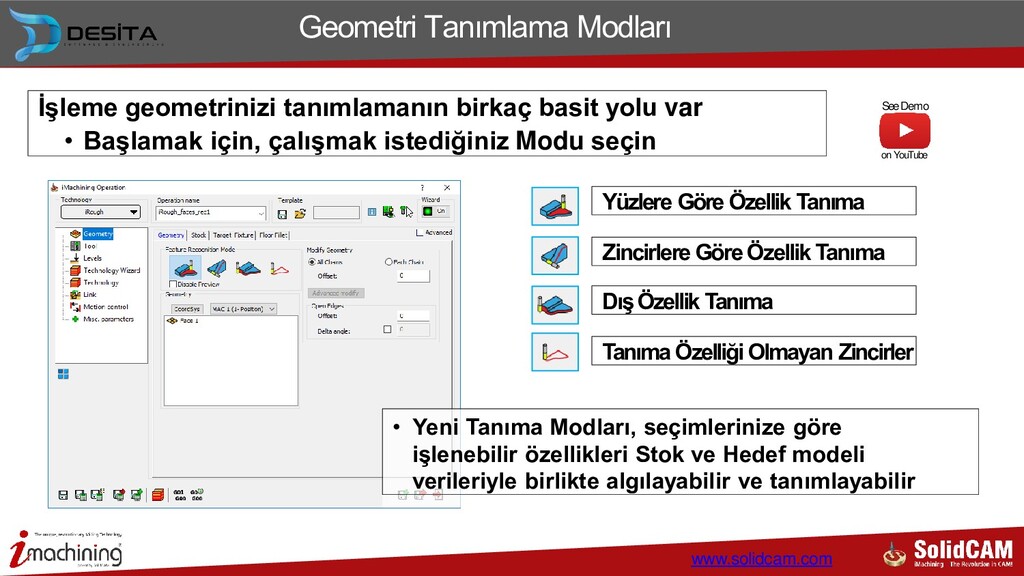

  14. Yüzlere Göre Özellik Tanıma Geometri Tanımlama Modları İşleme geometrinizi tanımlamanın

    birkaç basit yolu var • Başlamak için, çalışmak istediğiniz Modu seçin Dış Özellik Tanıma Zincirlere Göre Özellik Tanıma Tanıma Özelliği Olmayan Zincirler • Yeni Tanıma Modları, seçimlerinize göre işlenebilir özellikleri Stok ve Hedef modeli verileriyle birlikte algılayabilir ve tanımlayabilir See Demo www.solidcam.com on YouTube

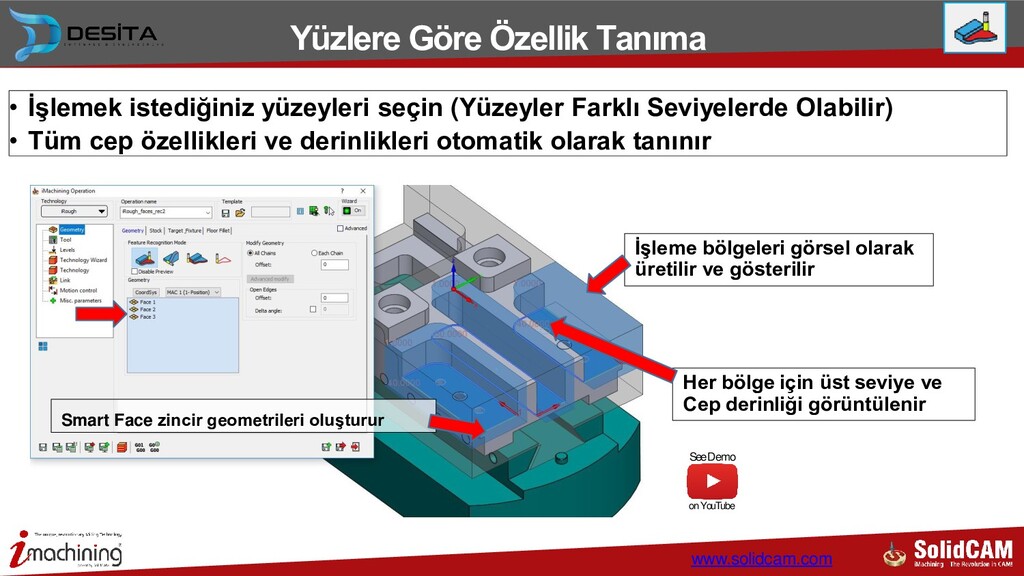

  15. Yüzlere Göre Özellik Tanıma • İşlemek istediğiniz yüzeyleri seçin (Yüzeyler

    Farklı Seviyelerde Olabilir) • Tüm cep özellikleri ve derinlikleri otomatik olarak tanınır Smart Face zincir geometrileri oluşturur İşleme bölgeleri görsel olarak üretilir ve gösterilir Her bölge için üst seviye ve Cep derinliği görüntülenir See Demo www.solidcam.com on YouTube

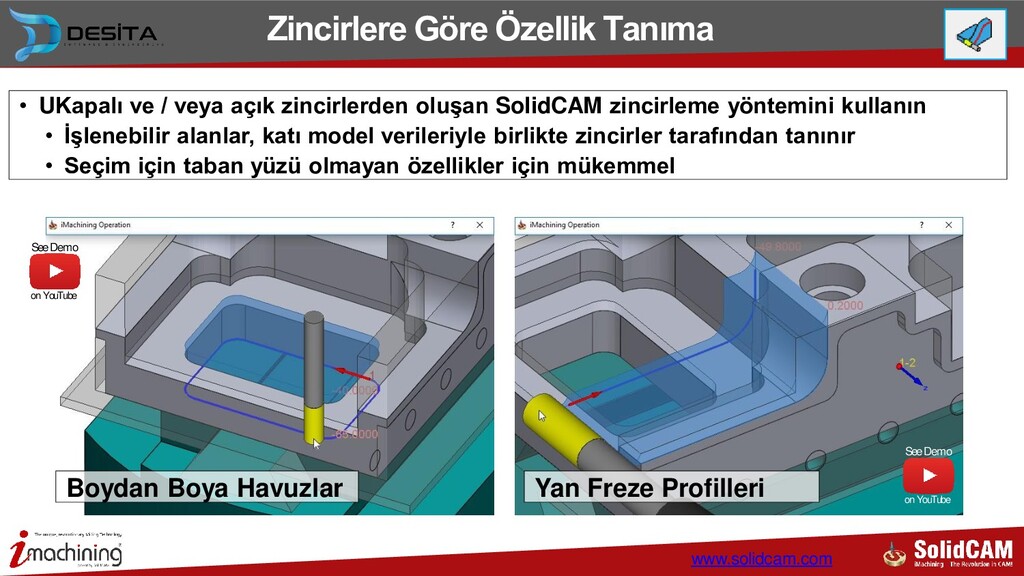

  16. Zincirlere Göre Özellik Tanıma • UKapalı ve / veya açık

    zincirlerden oluşan SolidCAM zincirleme yöntemini kullanın • İşlenebilir alanlar, katı model verileriyle birlikte zincirler tarafından tanınır • Seçim için taban yüzü olmayan özellikler için mükemmel Boydan Boya Havuzlar Yan Freze Profilleri See Demo on YouTube See Demo www.solidcam.com on YouTube

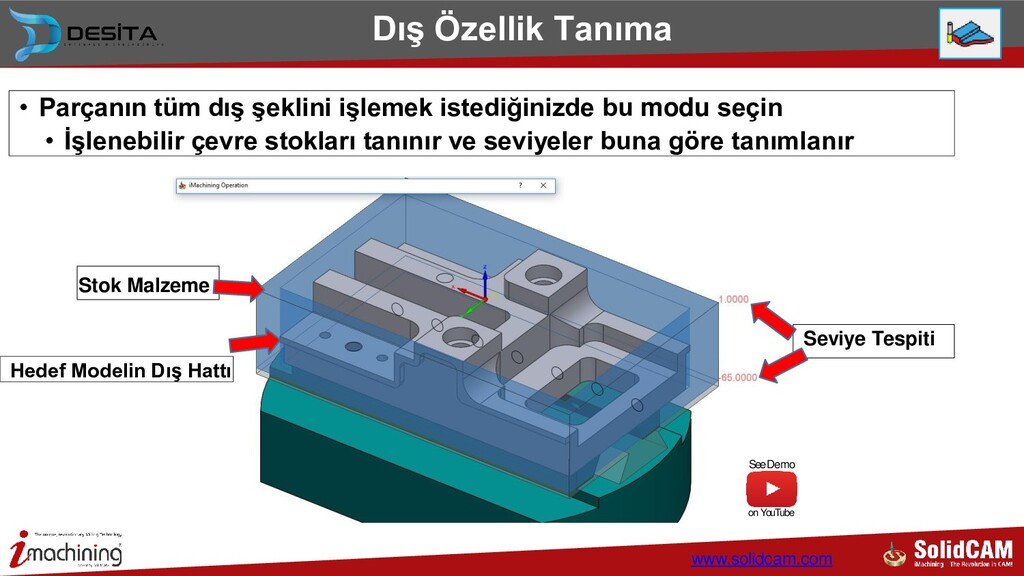

  17. Dış Özellik Tanıma • Parçanın tüm dış şeklini işlemek istediğinizde

    bu modu seçin • İşlenebilir çevre stokları tanınır ve seviyeler buna göre tanımlanır Hedef Modelin Dış Hattı Seviye Tespiti Stok Malzeme See Demo www.solidcam.com on YouTube

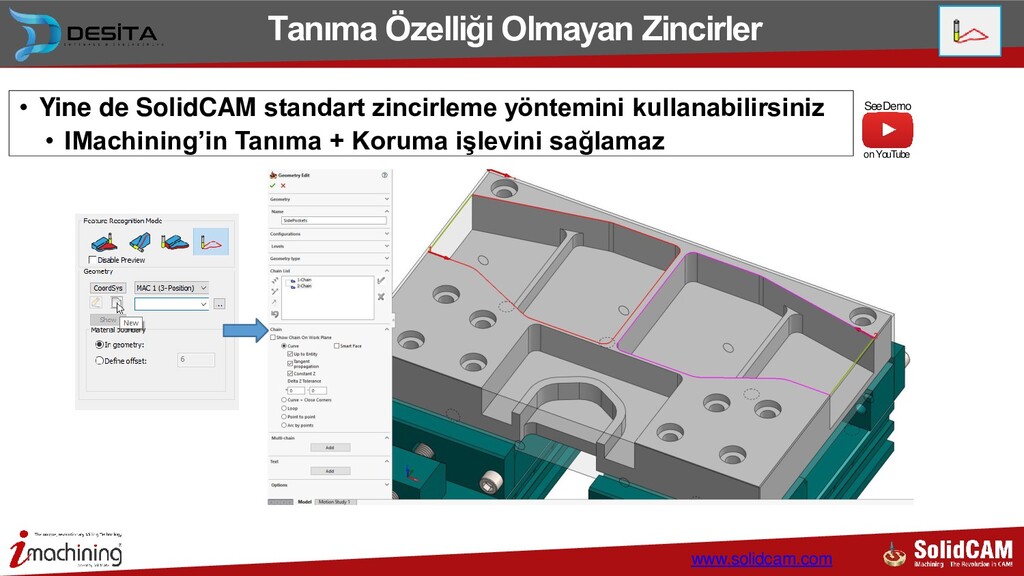

  18. Tanıma Özelliği Olmayan Zincirler • Yine de SolidCAM standart zincirleme

    yöntemini kullanabilirsiniz • IMachining’in Tanıma + Koruma işlevini sağlamaz See Demo www.solidcam.com on YouTube

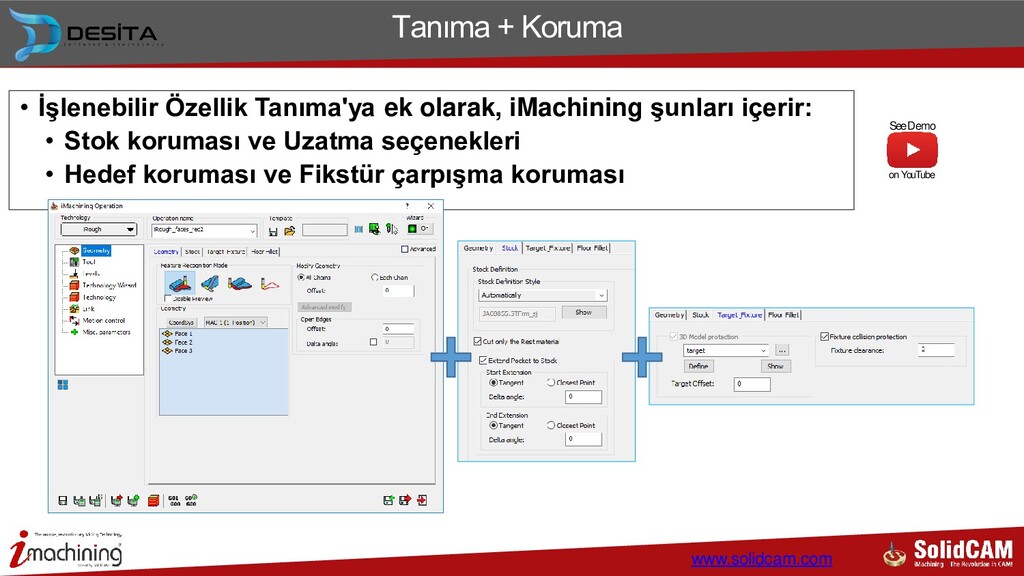

  19. • İşlenebilir Özellik Tanıma'ya ek olarak, iMachining şunları içerir: •

    Stok koruması ve Uzatma seçenekleri • Hedef koruması ve Fikstür çarpışma koruması Tanıma + Koruma See Demo www.solidcam.com on YouTube

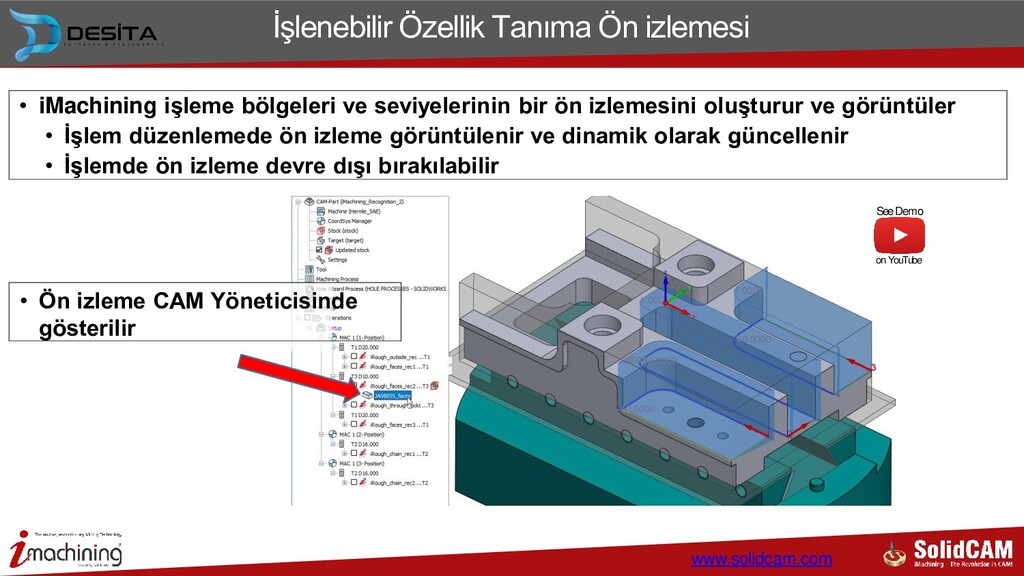

  20. İşlenebilir Özellik Tanıma Ön izlemesi • Ön izleme CAM Yöneticisinde

    gösterilir • iMachining işleme bölgeleri ve seviyelerinin bir ön izlemesini oluşturur ve görüntüler • İşlem düzenlemede ön izleme görüntülenir ve dinamik olarak güncellenir • İşlemde ön izleme devre dışı bırakılabilir www.solidcam.com See Demo on YouTube

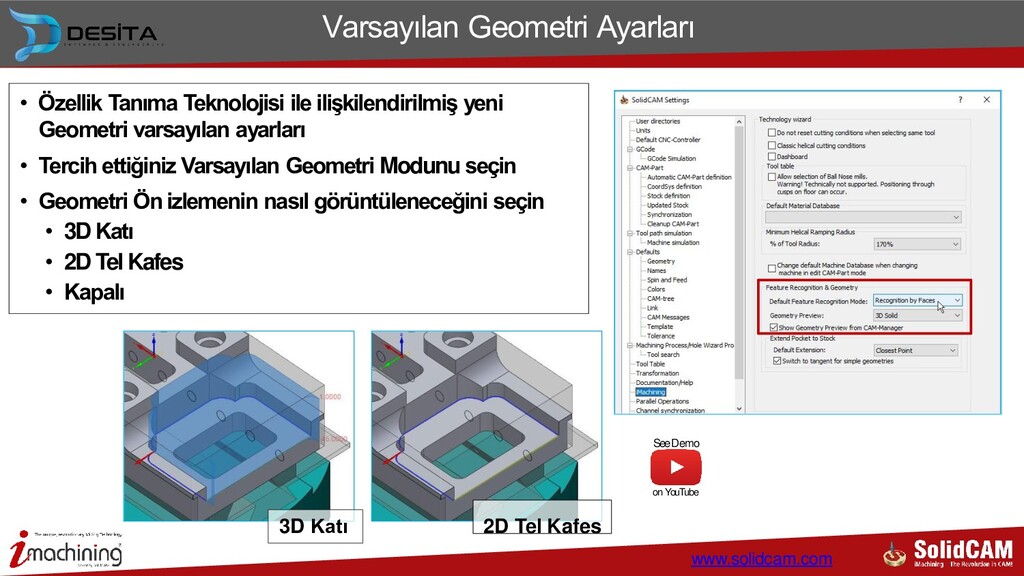

  21. • Özellik Tanıma Teknolojisi ile ilişkilendirilmiş yeni Geometri varsayılan ayarları

    • Tercih ettiğiniz Varsayılan Geometri Modunu seçin • Geometri Ön izlemenin nasıl görüntüleneceğini seçin • 3D Katı • 2D Tel Kafes • Kapalı Varsayılan Geometri Ayarları 3D Katı 2D Tel Kafes See Demo www.solidcam.com on YouTube
  22. • Stok tipine iki çeşit havuz: • En Yakın Nokta

    (Sistem Varsayılanı) • Tanjant Açık Havuzu Stok Kadar Uzat Tanjant En Yakın Nokta www.solidcam.com

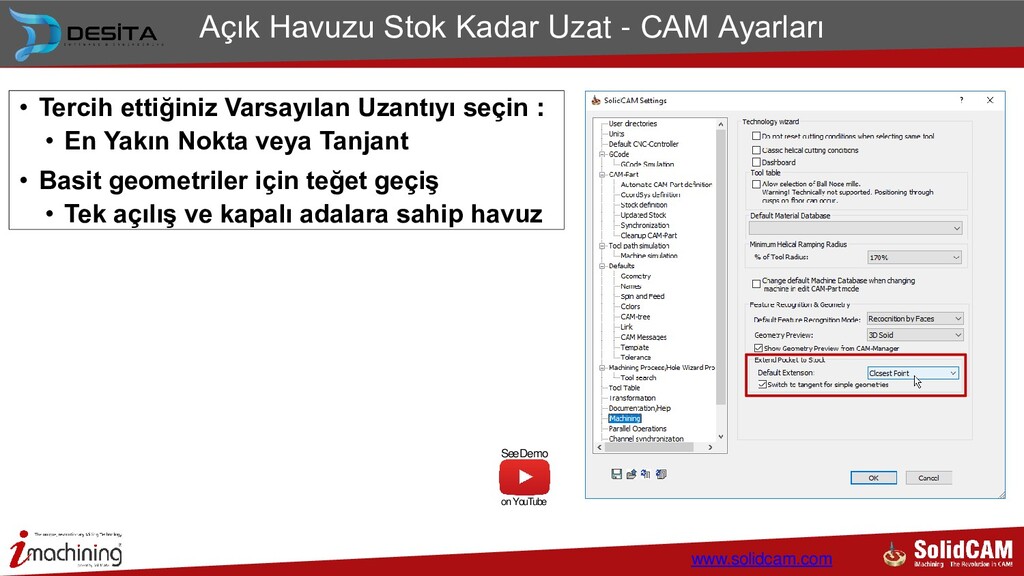

  23. • Tercih ettiğiniz Varsayılan Uzantıyı seçin : • En Yakın

    Nokta veya Tanjant • Basit geometriler için teğet geçiş • Tek açılış ve kapalı adalara sahip havuz Açık Havuzu Stok Kadar Uzat - CAM Ayarları See Demo www.solidcam.com on YouTube

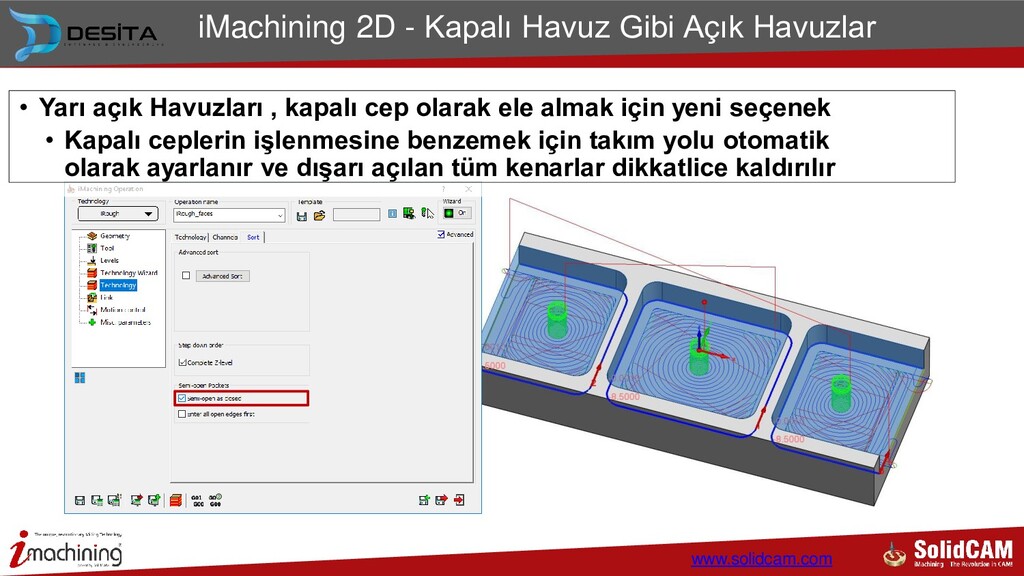

  24. iMachining 2D - Kapalı Havuz Gibi Açık Havuzlar • Yarı

    açık Havuzları , kapalı cep olarak ele almak için yeni seçenek • Kapalı ceplerin işlenmesine benzemek için takım yolu otomatik olarak ayarlanır ve dışarı açılan tüm kenarlar dikkatlice kaldırılır www.solidcam.com

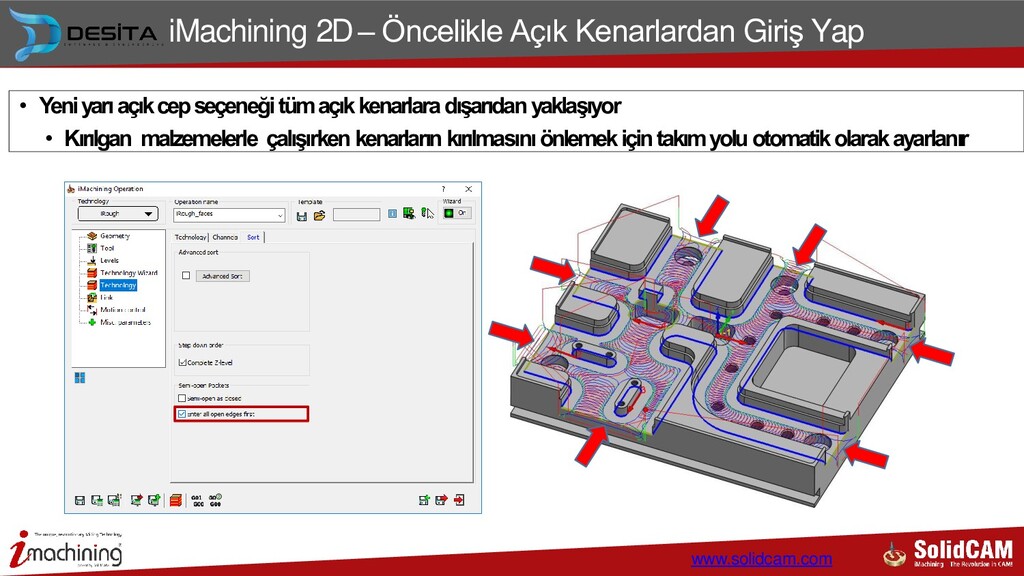

  25. iMachining 2D – Öncelikle Açık Kenarlardan Giriş Yap • Yeni

    yarı açık cep seçeneği tüm açık kenarlara dışarıdan yaklaşıyor • Kırılgan malzemelerle çalışırken kenarların kırılmasını önlemek için takım yolu otomatik olarak ayarlanır www.solidcam.com

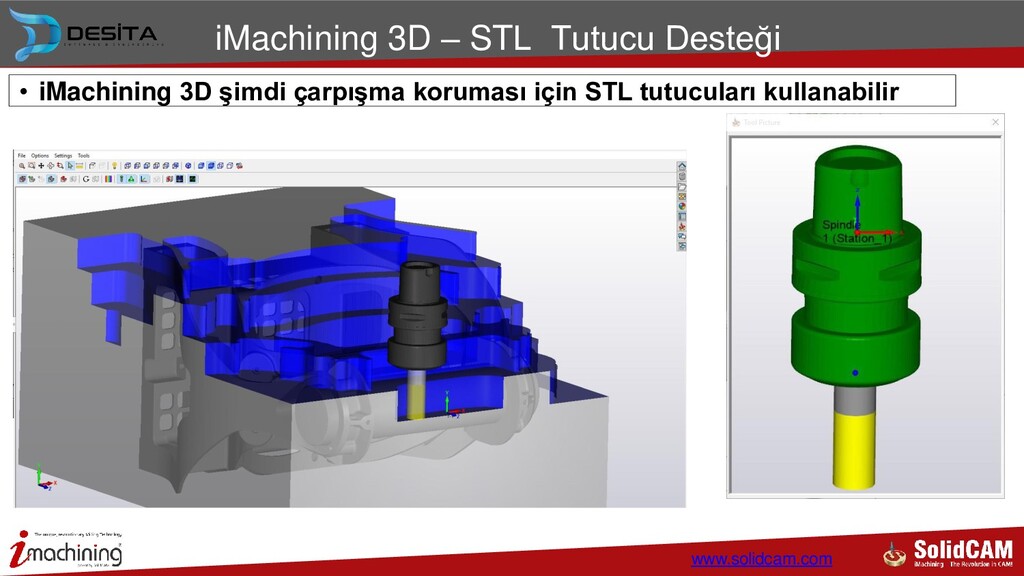

  26. iMachining 3D – STL Tutucu Desteği • iMachining 3D şimdi

    çarpışma koruması için STL tutucuları kullanabilir www.solidcam.com

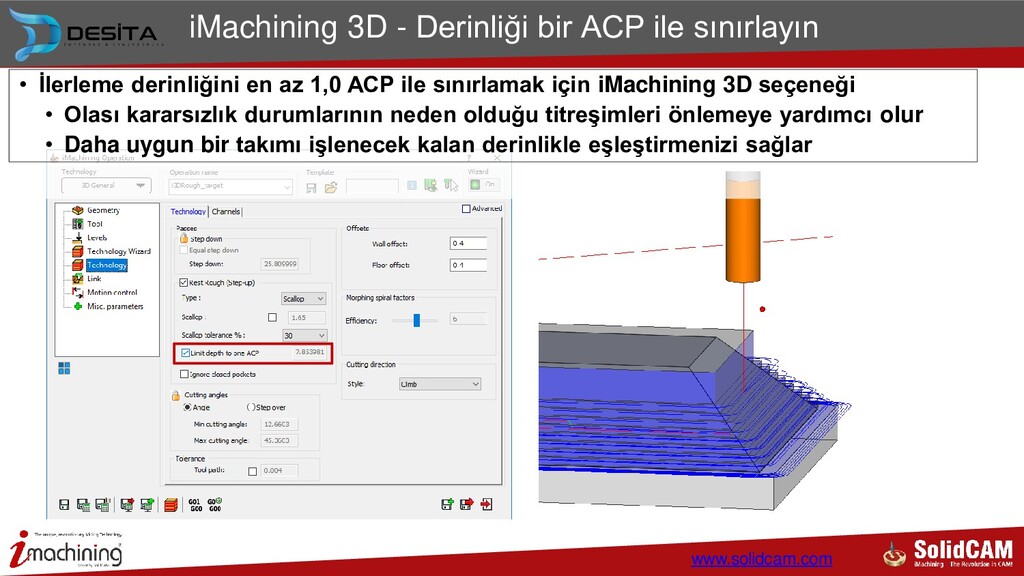

  27. iMachining 3D - Derinliği bir ACP ile sınırlayın • İlerleme

    derinliğini en az 1,0 ACP ile sınırlamak için iMachining 3D seçeneği • Olası kararsızlık durumlarının neden olduğu titreşimleri önlemeye yardımcı olur • Daha uygun bir takımı işlenecek kalan derinlikle eşleştirmenizi sağlar www.solidcam.com

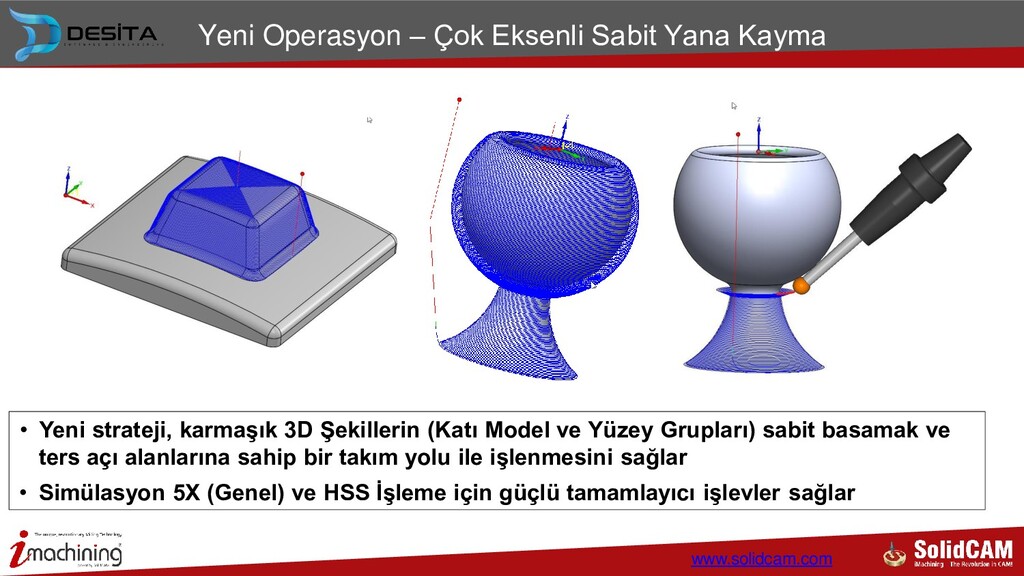

  28. Yeni Operasyon – Çok Eksenli Sabit Yana Kayma • Yeni

    strateji, karmaşık 3D Şekillerin (Katı Model ve Yüzey Grupları) sabit basamak ve ters açı alanlarına sahip bir takım yolu ile işlenmesini sağlar • Simülasyon 5X (Genel) ve HSS İşleme için güçlü tamamlayıcı işlevler sağlar www.solidcam.com

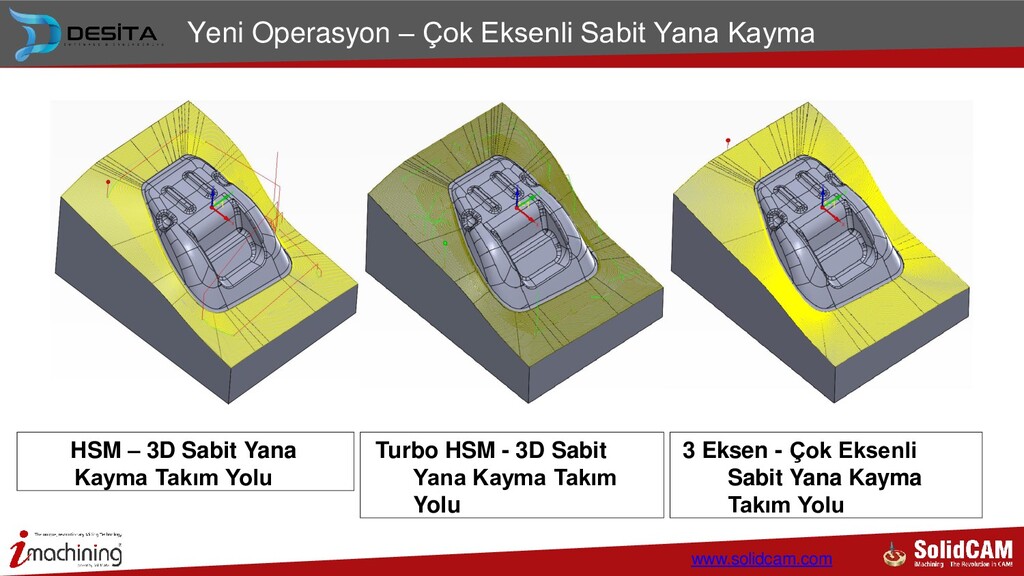

  29. Yeni Operasyon – Çok Eksenli Sabit Yana Kayma HSM –

    3D Sabit Yana Kayma Takım Yolu www.solidcam.com Turbo HSM - 3D Sabit Yana Kayma Takım Yolu 3 Eksen - Çok Eksenli Sabit Yana Kayma Takım Yolu

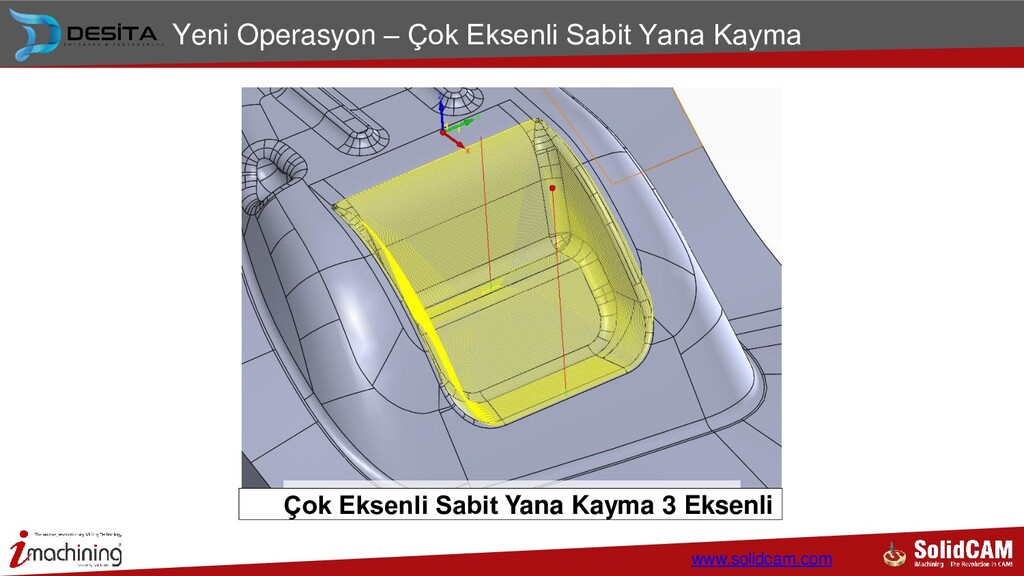

  30. Yeni Operasyon – Çok Eksenli Sabit Yana Kayma Çok Eksenli

    Sabit Yana Kayma 3 Eksenli www.solidcam.com

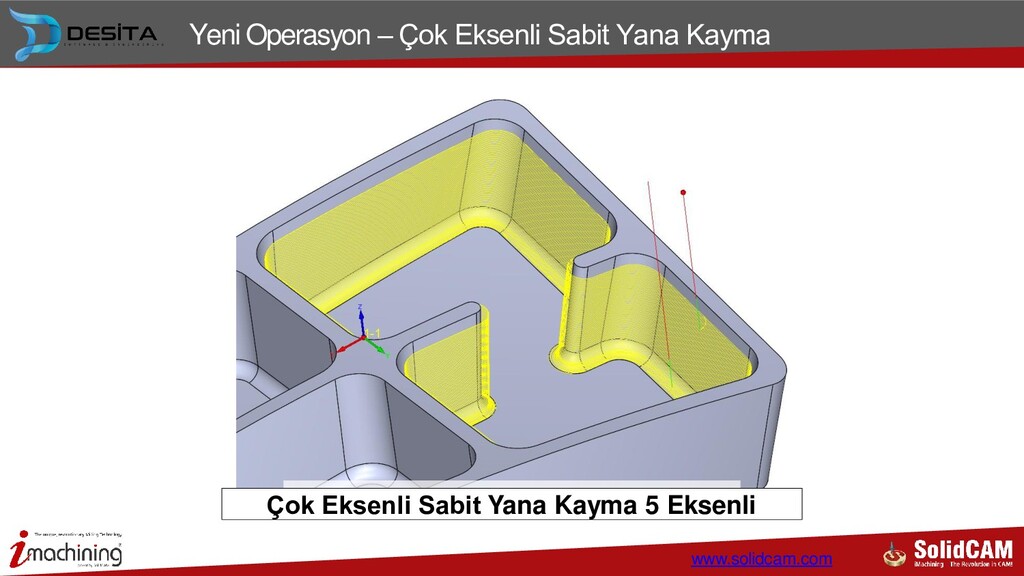

  31. Yeni Operasyon – Çok Eksenli Sabit Yana Kayma Çok Eksenli

    Sabit Yana Kayma 5 Eksenli www.solidcam.com

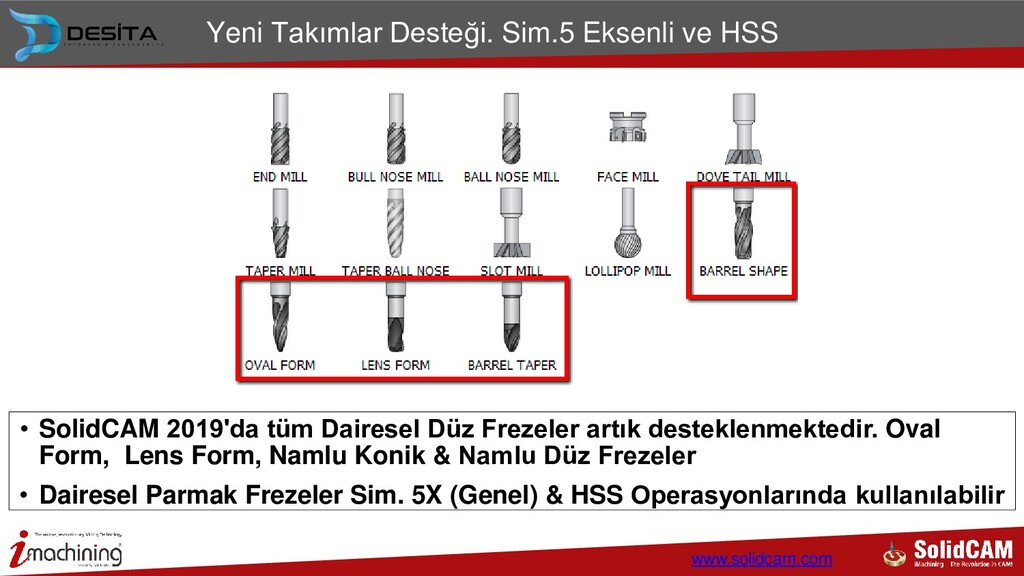

  32. Yeni Takımlar Desteği. Sim.5 Eksenli ve HSS www.solidcam.com • SolidCAM

    2019'da tüm Dairesel Düz Frezeler artık desteklenmektedir. Oval Form, Lens Form, Namlu Konik & Namlu Düz Frezeler • Dairesel Parmak Frezeler Sim. 5X (Genel) & HSS Operasyonlarında kullanılabilir

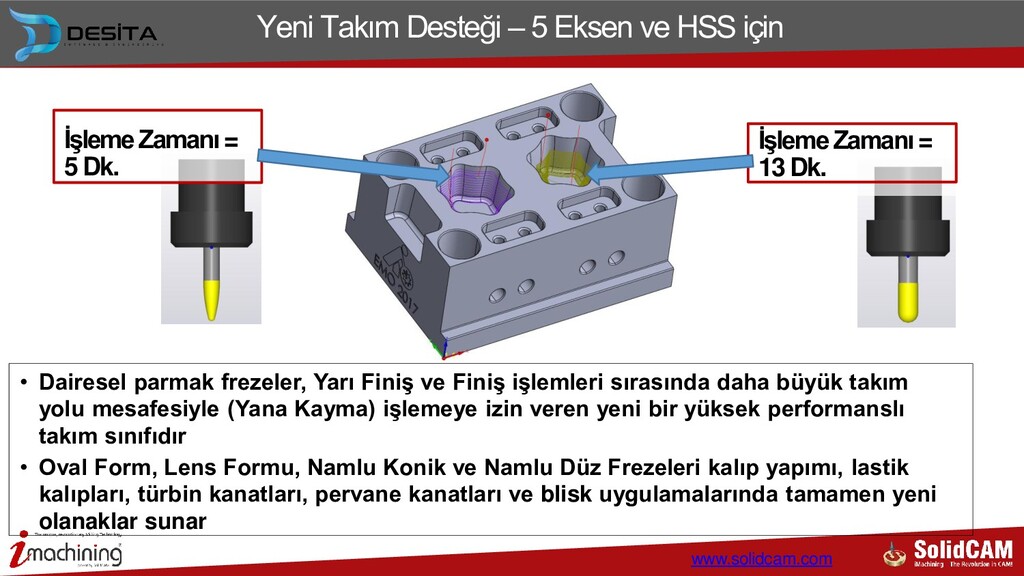

  33. Yeni Takım Desteği – 5 Eksen ve HSS için •

    Dairesel parmak frezeler, Yarı Finiş ve Finiş işlemleri sırasında daha büyük takım yolu mesafesiyle (Yana Kayma) işlemeye izin veren yeni bir yüksek performanslı takım sınıfıdır • Oval Form, Lens Formu, Namlu Konik ve Namlu Düz Frezeleri kalıp yapımı, lastik kalıpları, türbin kanatları, pervane kanatları ve blisk uygulamalarında tamamen yeni olanaklar sunar İşleme Zamanı = 5 Dk. İşleme Zamanı = 13 Dk. www.solidcam.com

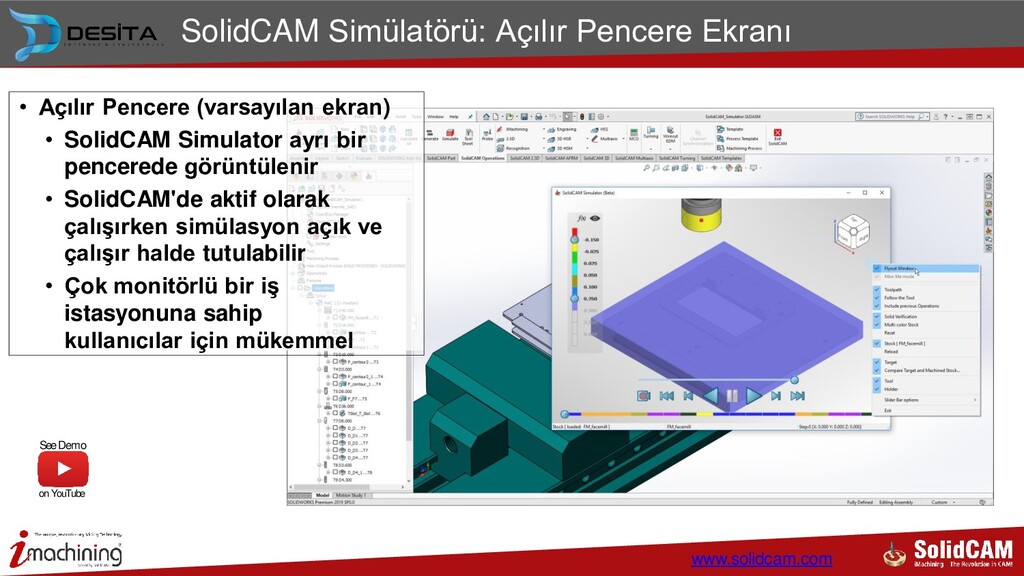

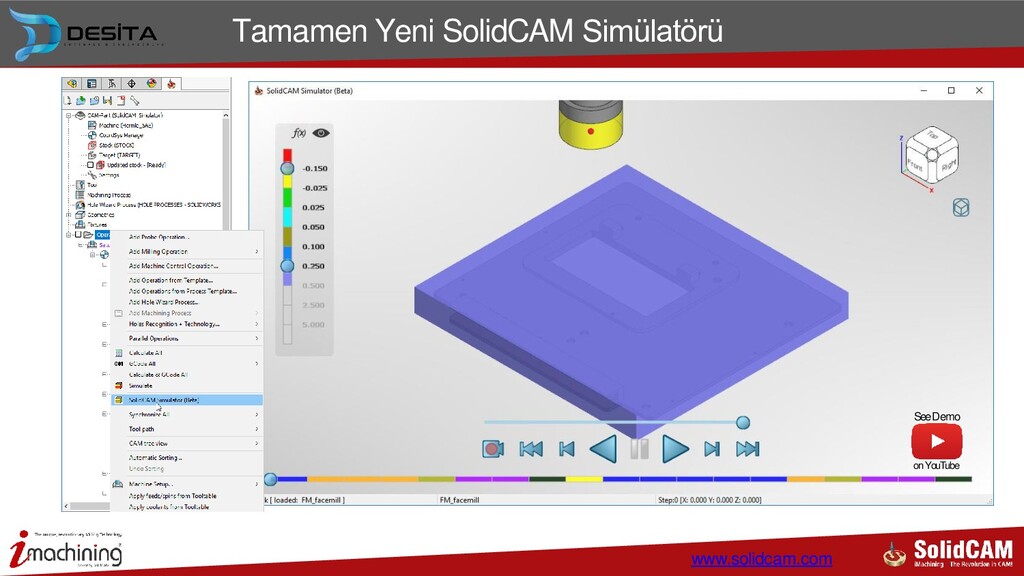

  34. SolidCAM Simülatörü: Açılır Pencere Ekranı • Açılır Pencere (varsayılan ekran)

    • SolidCAM Simulator ayrı bir pencerede görüntülenir • SolidCAM'de aktif olarak çalışırken simülasyon açık ve çalışır halde tutulabilir • Çok monitörlü bir iş istasyonuna sahip kullanıcılar için mükemmel See Demo www.solidcam.com on YouTube

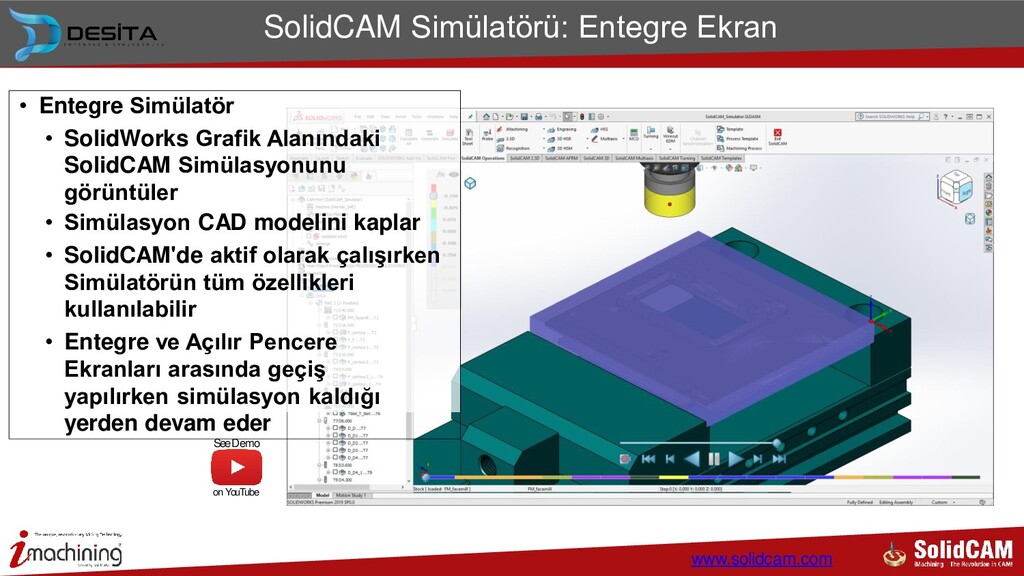

  35. SolidCAM Simülatörü: Entegre Ekran • Entegre Simülatör • SolidWorks Grafik

    Alanındaki SolidCAM Simülasyonunu görüntüler • Simülasyon CAD modelini kaplar • SolidCAM'de aktif olarak çalışırken Simülatörün tüm özellikleri kullanılabilir • Entegre ve Açılır Pencere Ekranları arasında geçiş yapılırken simülasyon kaldığı yerden devam eder See Demo www.solidcam.com on YouTube

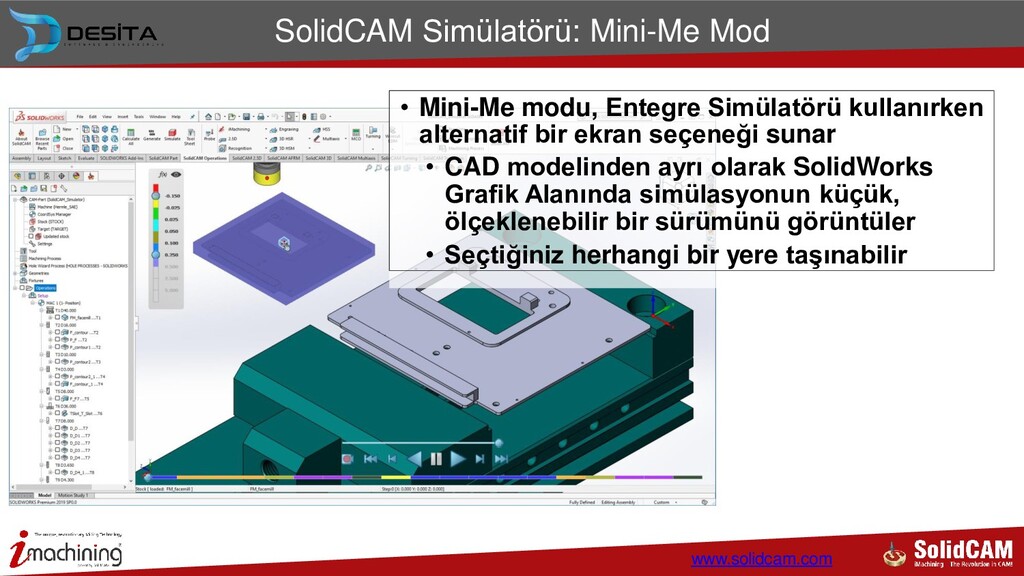

  36. SolidCAM Simülatörü: Mini-Me Mod • Mini-Me modu, Entegre Simülatörü kullanırken

    alternatif bir ekran seçeneği sunar • CAD modelinden ayrı olarak SolidWorks Grafik Alanında simülasyonun küçük, ölçeklenebilir bir sürümünü görüntüler • Seçtiğiniz herhangi bir yere taşınabilir www.solidcam.com

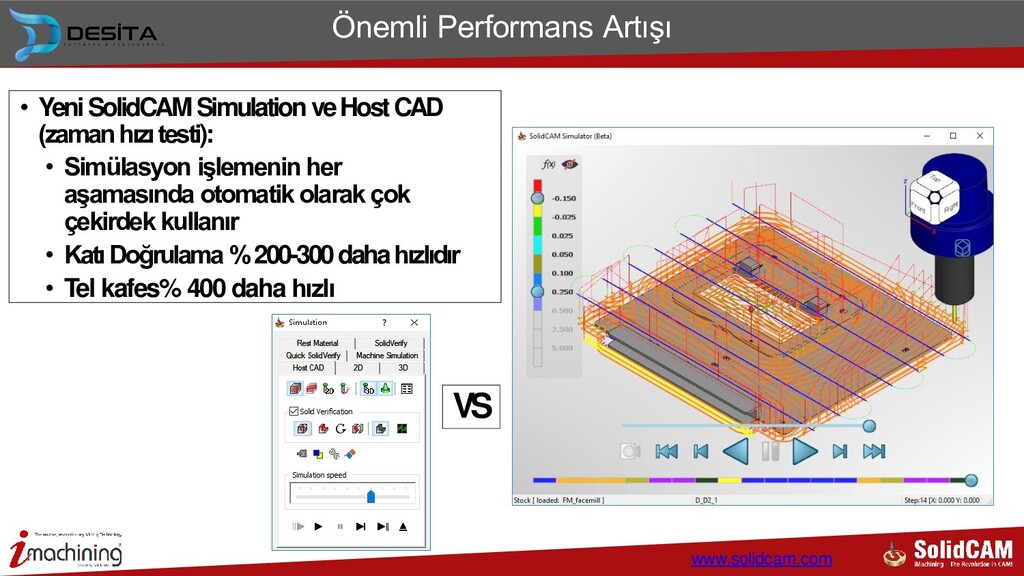

  37. Önemli Performans Artışı • Yeni SolidCAM Simulation ve Host CAD

    (zaman hızı testi): • Simülasyon işlemenin her aşamasında otomatik olarak çok çekirdek kullanır • Katı Doğrulama % 200-300 daha hızlıdır • Tel kafes% 400 daha hızlı VS www.solidcam.com

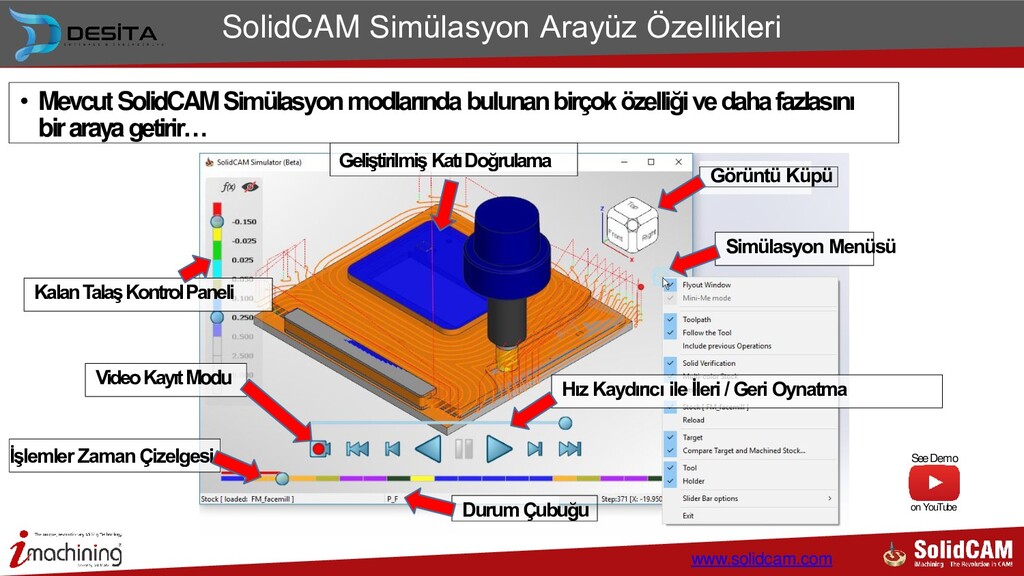

  38. SolidCAM Simülasyon Arayüz Özellikleri • Mevcut SolidCAM Simülasyon modlarında bulunan

    birçok özelliği ve daha fazlasını bir araya getirir… Hız Kaydırıcı ile İleri / Geri Oynatma İşlemler Zaman Çizelgesi Görüntü Küpü Simülasyon Menüsü Durum Çubuğu Video Kayıt Modu Kalan Talaş Kontrol Paneli See Demo www.solidcam.com on YouTube Geliştirilmiş Katı Doğrulama

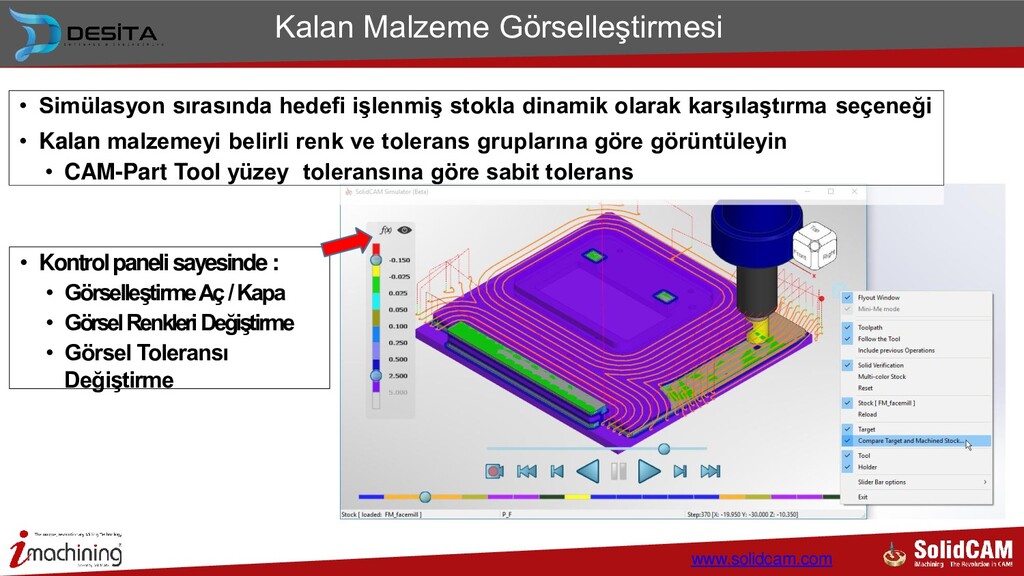

  39. Kalan Malzeme Görselleştirmesi • Kontrol paneli sayesinde : • Görselleştirme

    Aç / Kapa • Görsel Renkleri Değiştirme • Görsel Toleransı Değiştirme • Simülasyon sırasında hedefi işlenmiş stokla dinamik olarak karşılaştırma seçeneği • Kalan malzemeyi belirli renk ve tolerans gruplarına göre görüntüleyin • CAM-Part Tool yüzey toleransına göre sabit tolerans www.solidcam.com

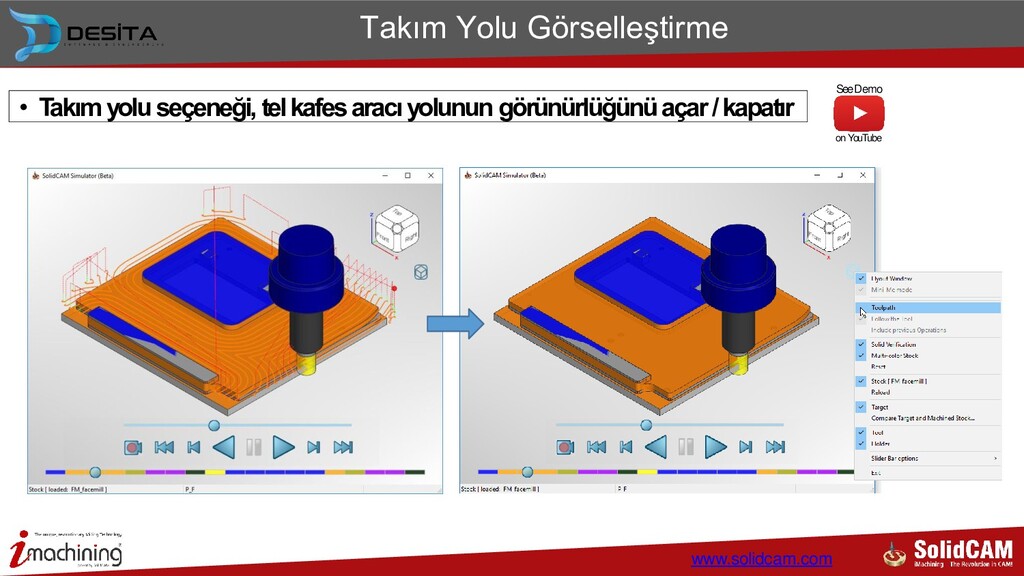

  40. Takım Yolu Görselleştirme • Takım yolu seçeneği, tel kafes aracı

    yolunun görünürlüğünü açar / kapatır See Demo www.solidcam.com on YouTube

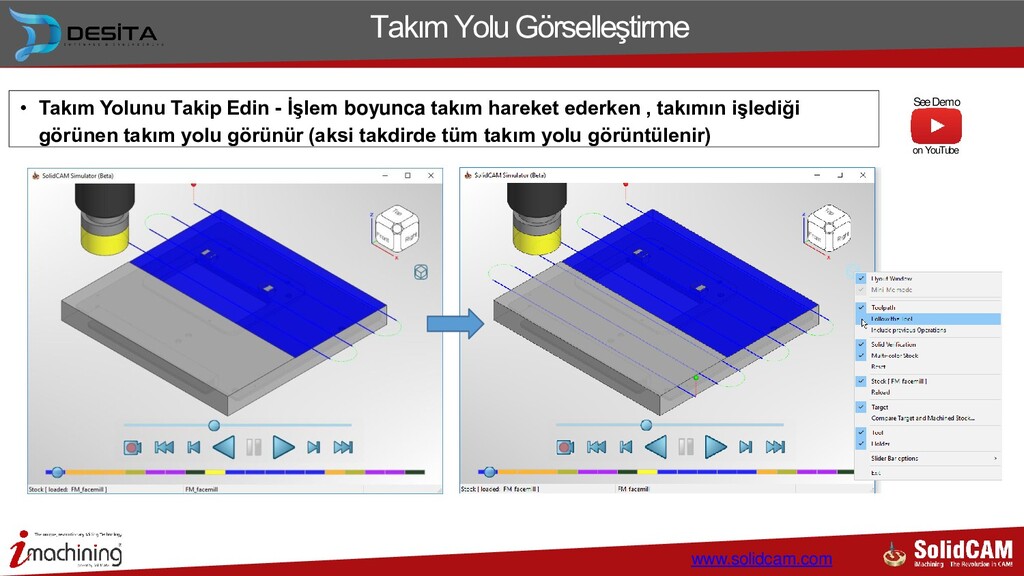

  41. Takım Yolu Görselleştirme • Takım Yolunu Takip Edin - İşlem

    boyunca takım hareket ederken , takımın işlediği görünen takım yolu görünür (aksi takdirde tüm takım yolu görüntülenir) See Demo www.solidcam.com on YouTube
  42. Takım Yolu Görselleştirme • Önceki İşlemleri İçerir - Geçerli işlem

    çalışırken önceki işlemlerin takım yolunu görüntüler See Demo www.solidcam.com on YouTube

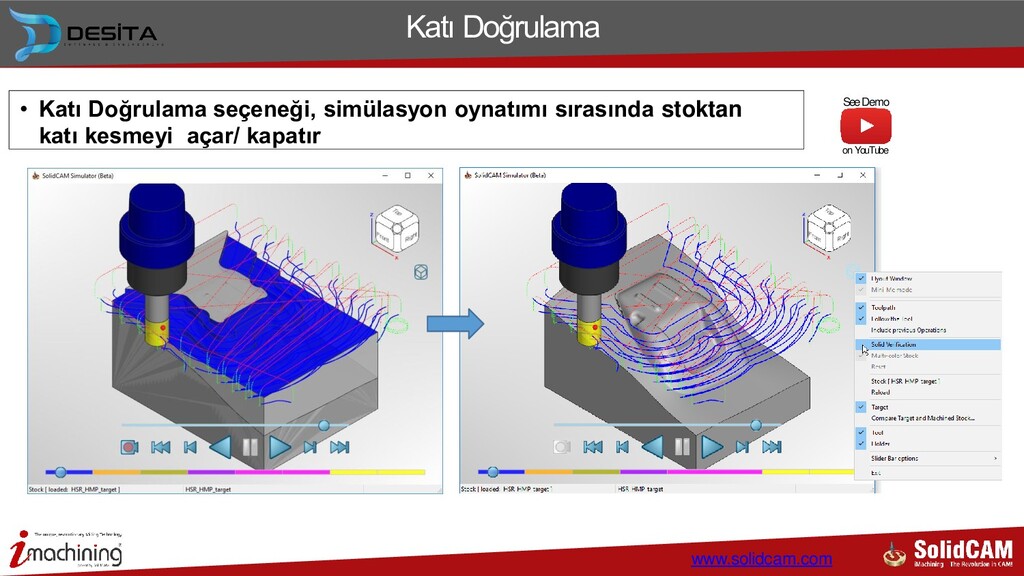

  43. Katı Doğrulama • Katı Doğrulama seçeneği, simülasyon oynatımı sırasında stoktan

    katı kesmeyi açar/ kapatır See Demo www.solidcam.com on YouTube

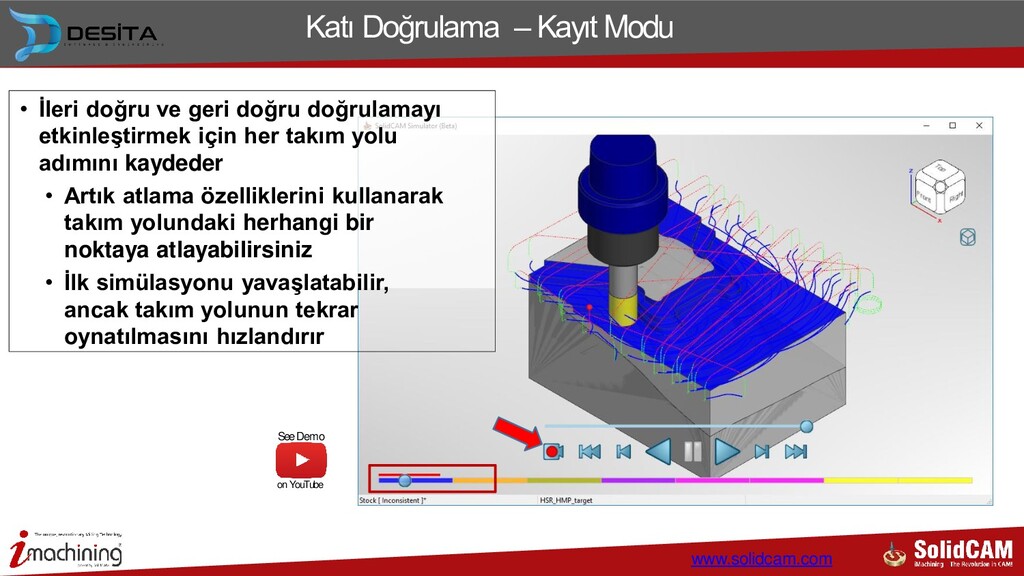

  44. Katı Doğrulama – Kayıt Modu • İleri doğru ve geri

    doğru doğrulamayı etkinleştirmek için her takım yolu adımını kaydeder • Artık atlama özelliklerini kullanarak takım yolundaki herhangi bir noktaya atlayabilirsiniz • İlk simülasyonu yavaşlatabilir, ancak takım yolunun tekrar oynatılmasını hızlandırır See Demo www.solidcam.com on YouTube

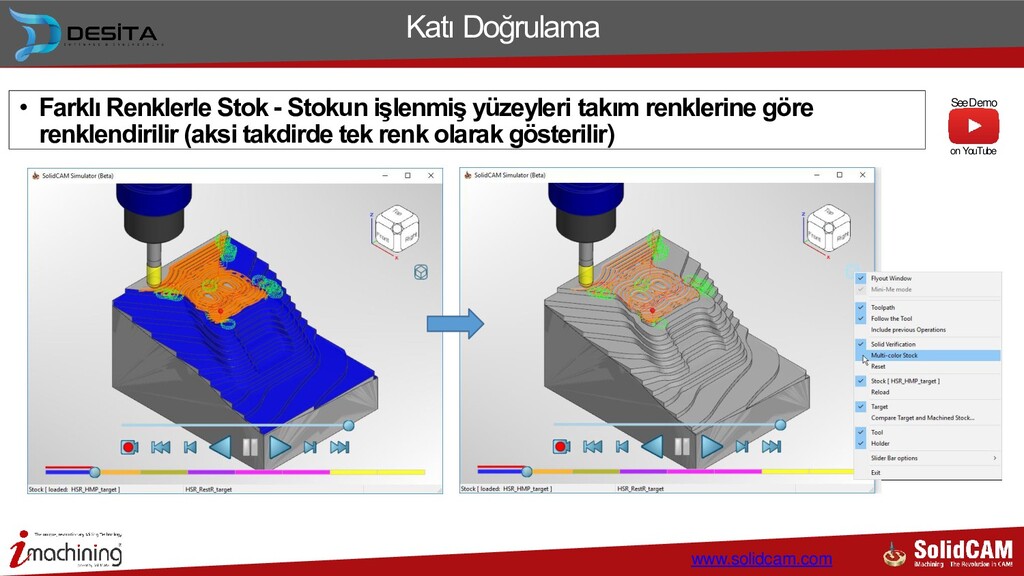

  45. Katı Doğrulama • Farklı Renklerle Stok - Stokun işlenmiş yüzeyleri

    takım renklerine göre renklendirilir (aksi takdirde tek renk olarak gösterilir) See Demo www.solidcam.com on YouTube

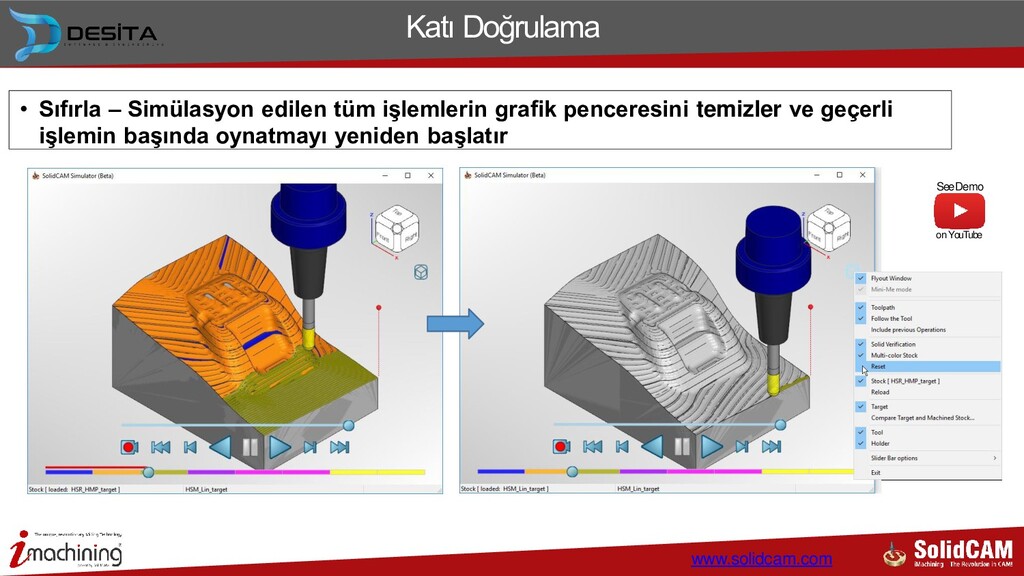

  46. Katı Doğrulama www.solidcam.com • Sıfırla – Simülasyon edilen tüm işlemlerin

    grafik penceresini temizler ve geçerli işlemin başında oynatmayı yeniden başlatır See Demo on YouTube

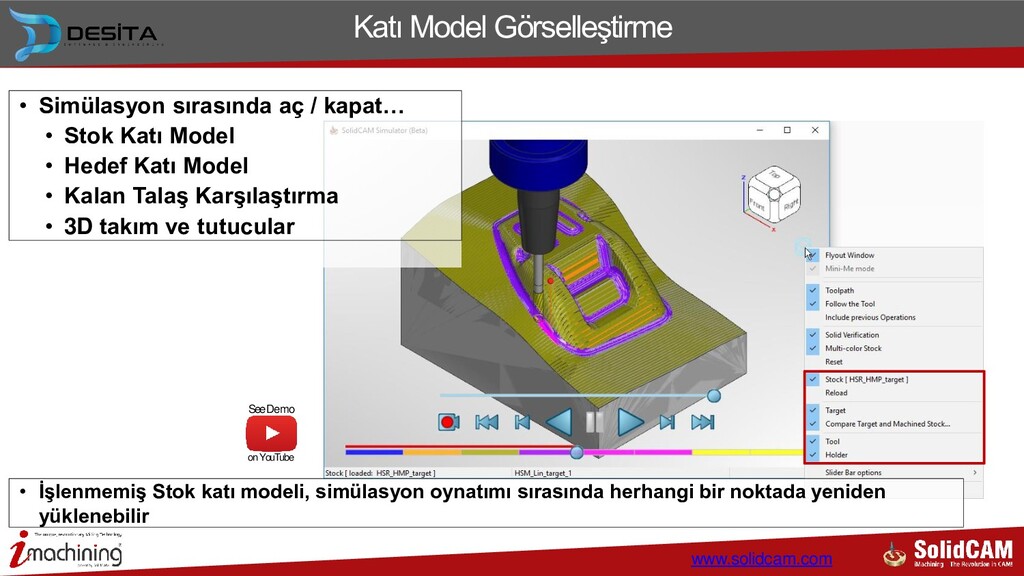

  47. Katı Model Görselleştirme • Simülasyon sırasında aç / kapat… •

    Stok Katı Model • Hedef Katı Model • Kalan Talaş Karşılaştırma • 3D takım ve tutucular • İşlenmemiş Stok katı modeli, simülasyon oynatımı sırasında herhangi bir noktada yeniden yüklenebilir See Demo www.solidcam.com on YouTube

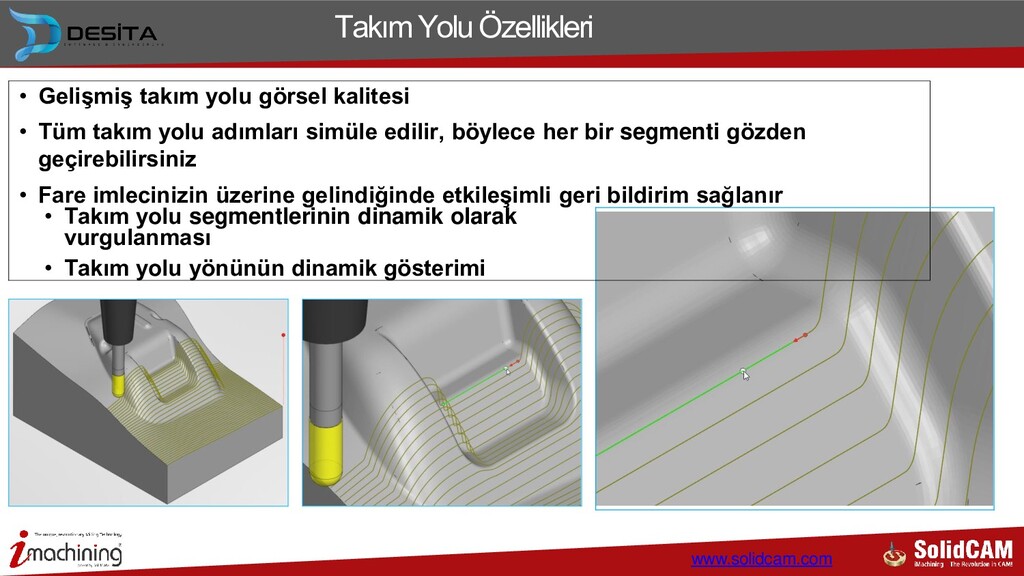

  48. Takım Yolu Özellikleri • Gelişmiş takım yolu görsel kalitesi •

    Tüm takım yolu adımları simüle edilir, böylece her bir segmenti gözden geçirebilirsiniz • Fare imlecinizin üzerine gelindiğinde etkileşimli geri bildirim sağlanır • Takım yolu segmentlerinin dinamik olarak vurgulanması • Takım yolu yönünün dinamik gösterimi www.solidcam.com

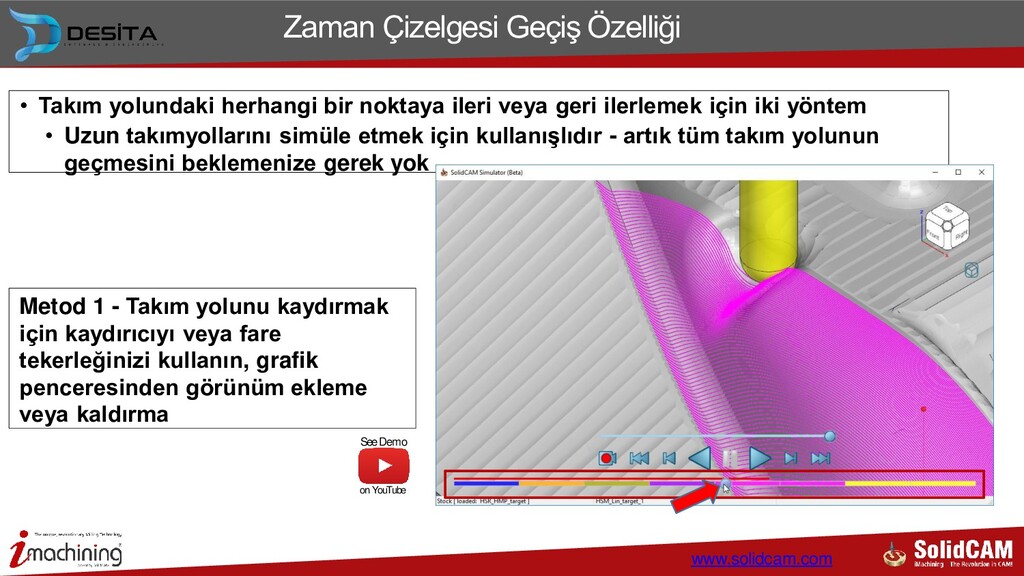

  49. Zaman Çizelgesi Geçiş Özelliği • Takım yolundaki herhangi bir noktaya

    ileri veya geri ilerlemek için iki yöntem • Uzun takımyollarını simüle etmek için kullanışlıdır - artık tüm takım yolunun geçmesini beklemenize gerek yok Metod 1 - Takım yolunu kaydırmak için kaydırıcıyı veya fare tekerleğinizi kullanın, grafik penceresinden görünüm ekleme veya kaldırma www.solidcam.com See Demo on YouTube

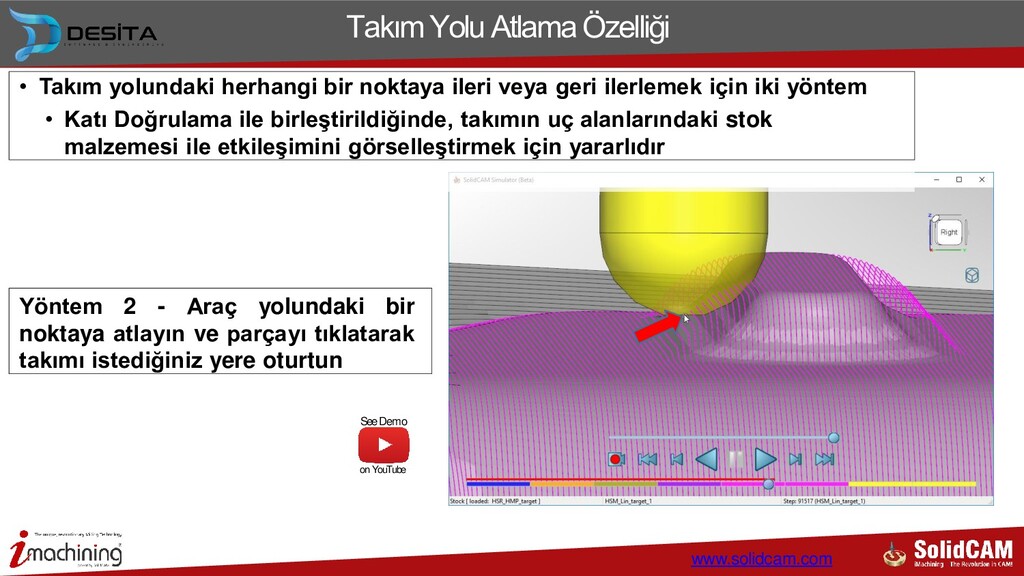

  50. Yöntem 2 - Araç yolundaki bir noktaya atlayın ve parçayı

    tıklatarak takımı istediğiniz yere oturtun Takım Yolu Atlama Özelliği • Takım yolundaki herhangi bir noktaya ileri veya geri ilerlemek için iki yöntem • Katı Doğrulama ile birleştirildiğinde, takımın uç alanlarındaki stok malzemesi ile etkileşimini görselleştirmek için yararlıdır See Demo www.solidcam.com on YouTube

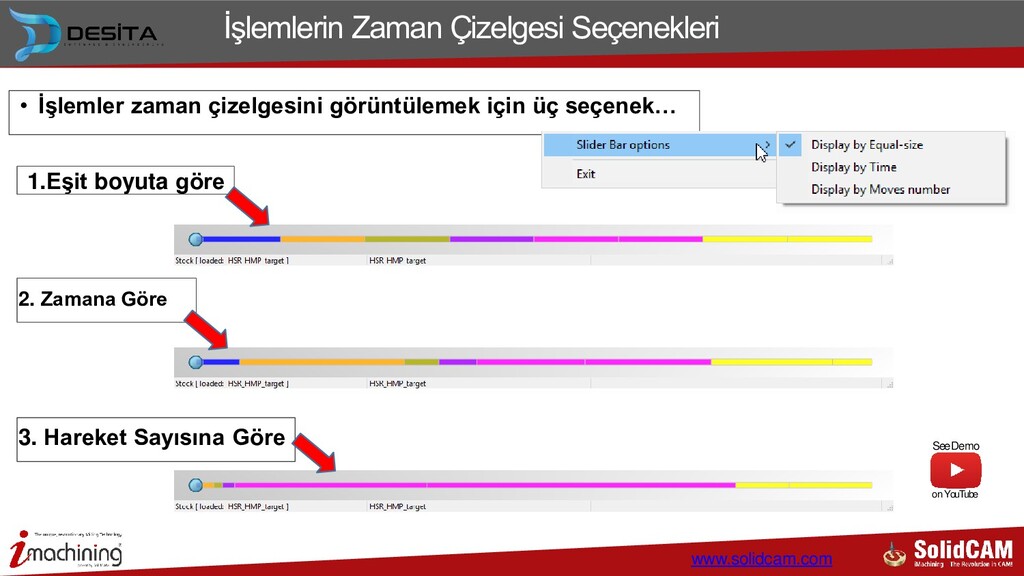

  51. İşlemlerin Zaman Çizelgesi Seçenekleri • İşlemler zaman çizelgesini görüntülemek için

    üç seçenek… 1.Eşit boyuta göre 2. Zamana Göre 3. Hareket Sayısına Göre See Demo www.solidcam.com on YouTube

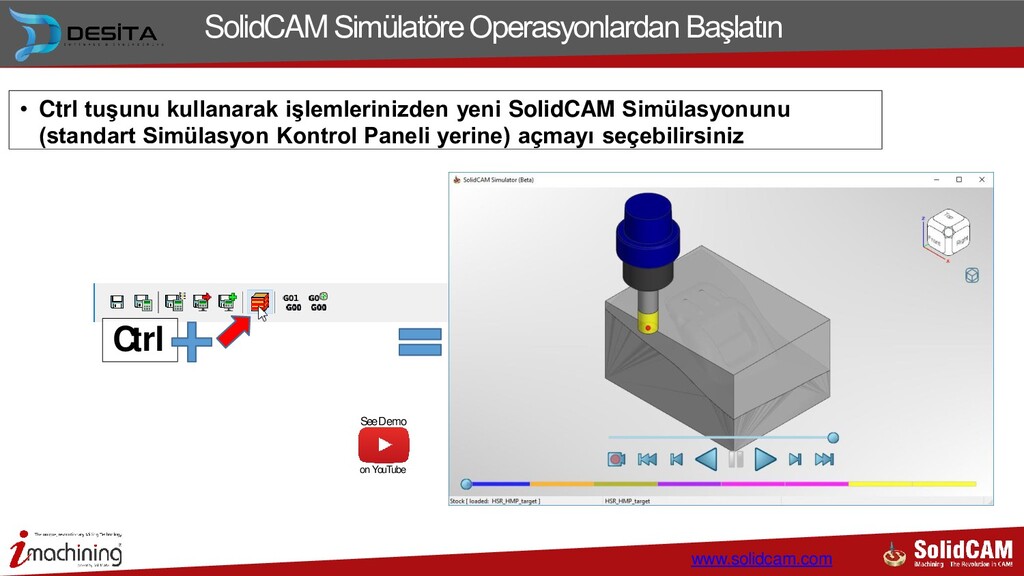

  52. SolidCAM Simülatöre Operasyonlardan Başlatın • Ctrl tuşunu kullanarak işlemlerinizden yeni

    SolidCAM Simülasyonunu (standart Simülasyon Kontrol Paneli yerine) açmayı seçebilirsiniz Ctrl See Demo www.solidcam.com on YouTube

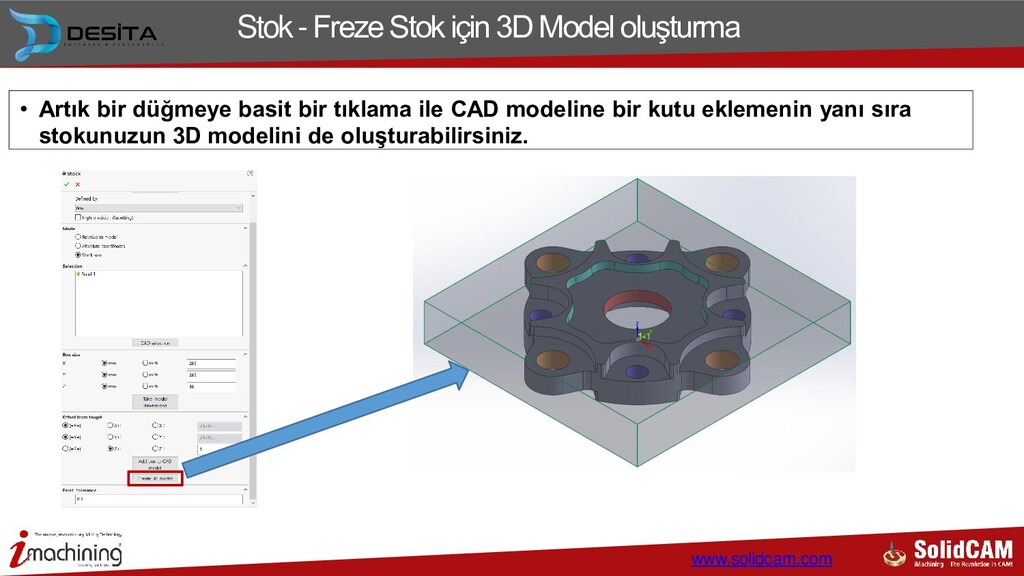

  53. Stok - Freze Stok için 3D Model oluşturma • Artık

    bir düğmeye basit bir tıklama ile CAD modeline bir kutu eklemenin yanı sıra stokunuzun 3D modelini de oluşturabilirsiniz. www.solidcam.com

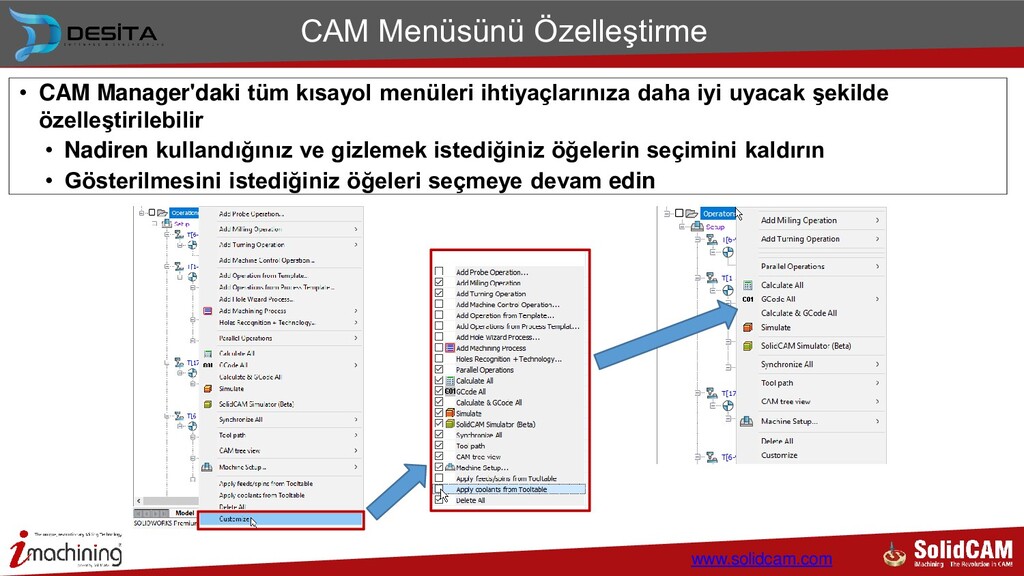

  54. CAM Menüsünü Özelleştirme • CAM Manager'daki tüm kısayol menüleri ihtiyaçlarınıza

    daha iyi uyacak şekilde özelleştirilebilir • Nadiren kullandığınız ve gizlemek istediğiniz öğelerin seçimini kaldırın • Gösterilmesini istediğiniz öğeleri seçmeye devam edin www.solidcam.com

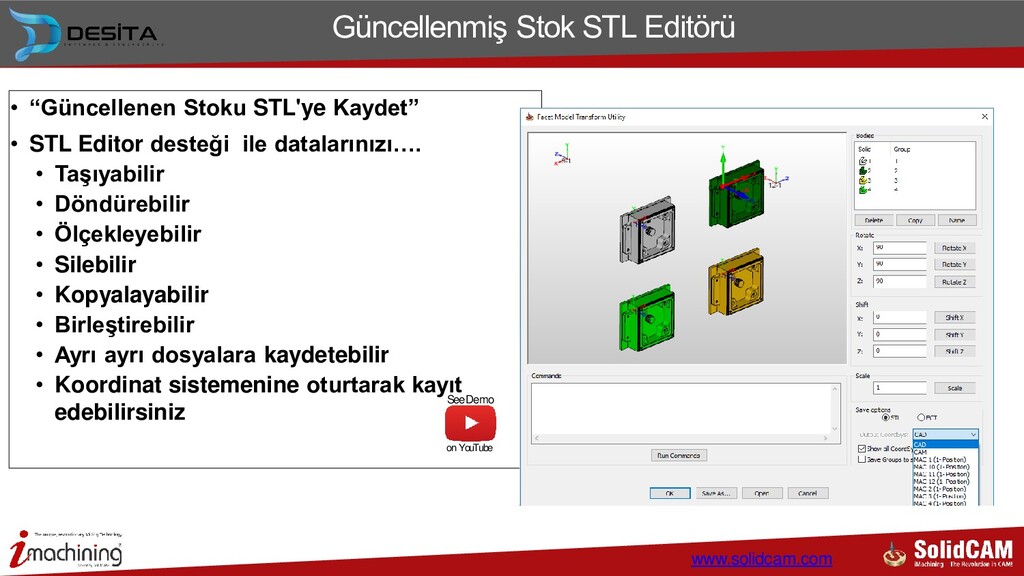

  55. Güncellenmiş Stok STL Editörü • “Güncellenen Stoku STL'ye Kaydet” •

    STL Editor desteği ile datalarınızı…. • Taşıyabilir • Döndürebilir • Ölçekleyebilir • Silebilir • Kopyalayabilir • Birleştirebilir • Ayrı ayrı dosyalara kaydetebilir • Koordinat sistemenine oturtarak kayıt edebilirsiniz See Demo www.solidcam.com on YouTube

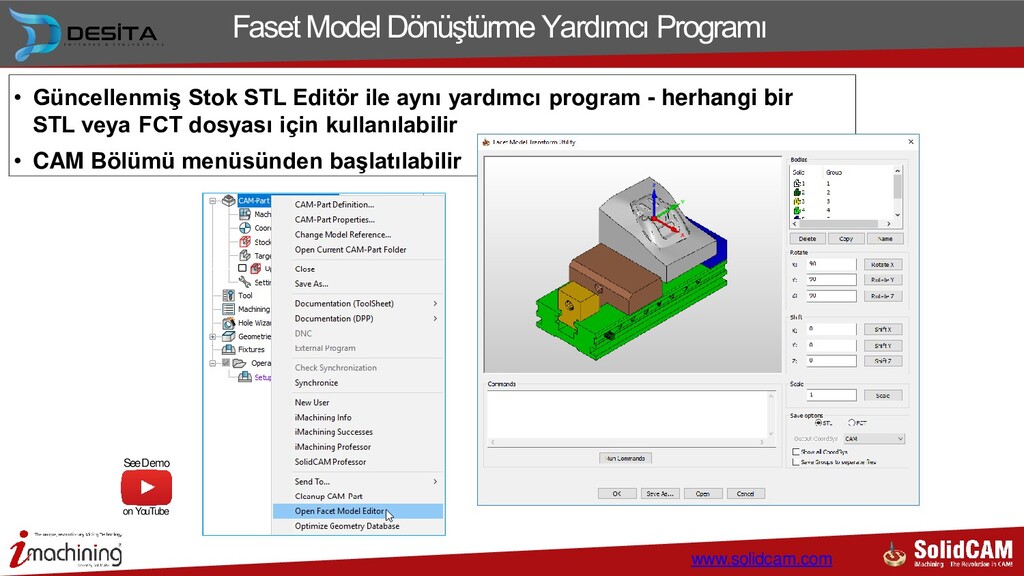

  56. • Güncellenmiş Stok STL Editör ile aynı yardımcı program -

    herhangi bir STL veya FCT dosyası için kullanılabilir • CAM Bölümü menüsünden başlatılabilir Faset Model Dönüştürme Yardımcı Programı See Demo www.solidcam.com on YouTube

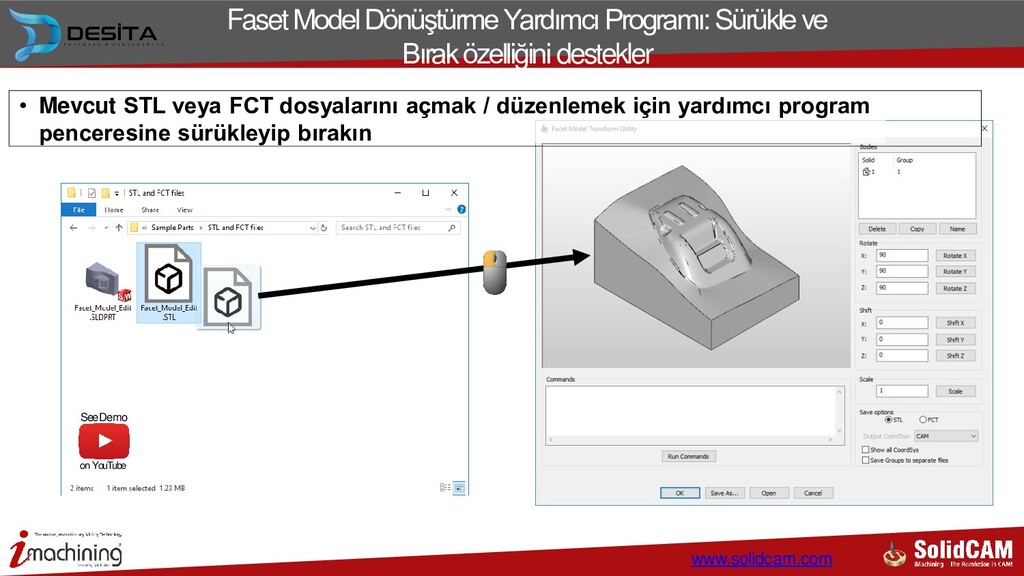

  57. Faset Model Dönüştürme Yardımcı Programı: Sürükle ve Bırak özelliğini destekler

    • Mevcut STL veya FCT dosyalarını açmak / düzenlemek için yardımcı program penceresine sürükleyip bırakın See Demo www.solidcam.com on YouTube

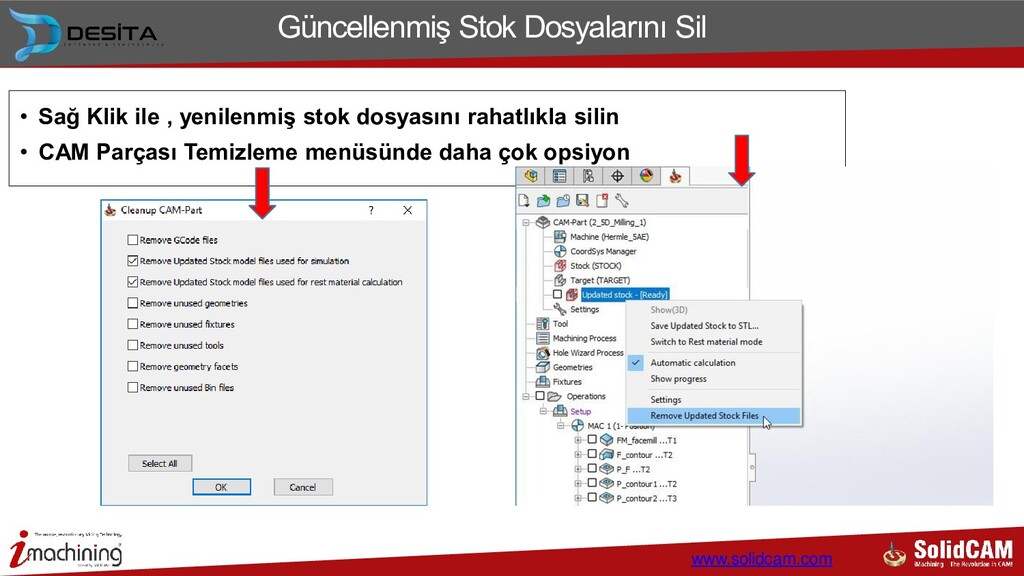

  58. Güncellenmiş Stok Dosyalarını Sil • Sağ Klik ile , yenilenmiş

    stok dosyasını rahatlıkla silin • CAM Parçası Temizleme menüsünde daha çok opsiyon www.solidcam.com

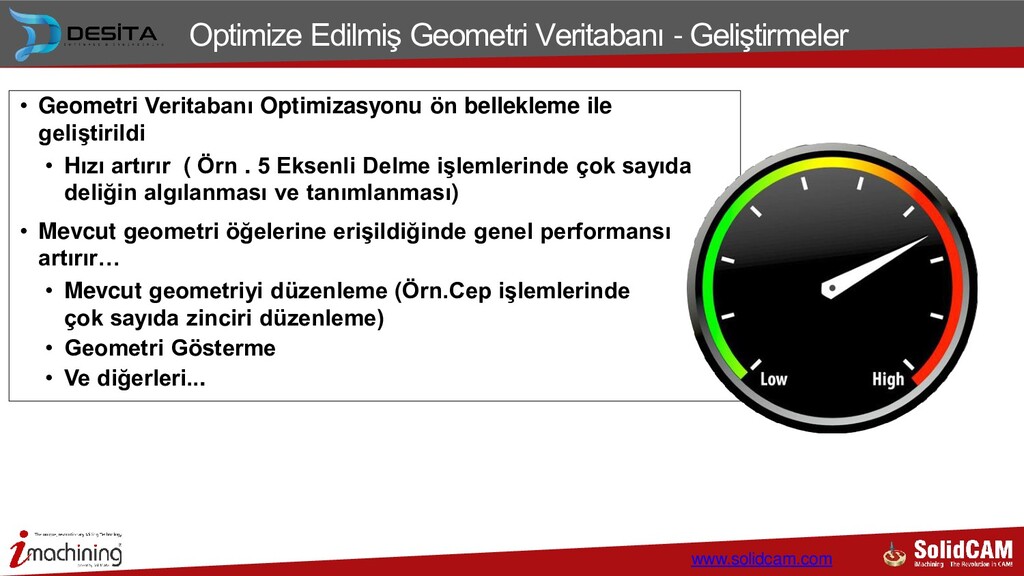

  59. Optimize Edilmiş Geometri Veritabanı - Geliştirmeler • Geometri Veritabanı Optimizasyonu

    ön bellekleme ile geliştirildi • Hızı artırır ( Örn . 5 Eksenli Delme işlemlerinde çok sayıda deliğin algılanması ve tanımlanması) • Mevcut geometri öğelerine erişildiğinde genel performansı artırır… • Mevcut geometriyi düzenleme (Örn.Cep işlemlerinde çok sayıda zinciri düzenleme) • Geometri Gösterme • Ve diğerleri... www.solidcam.com

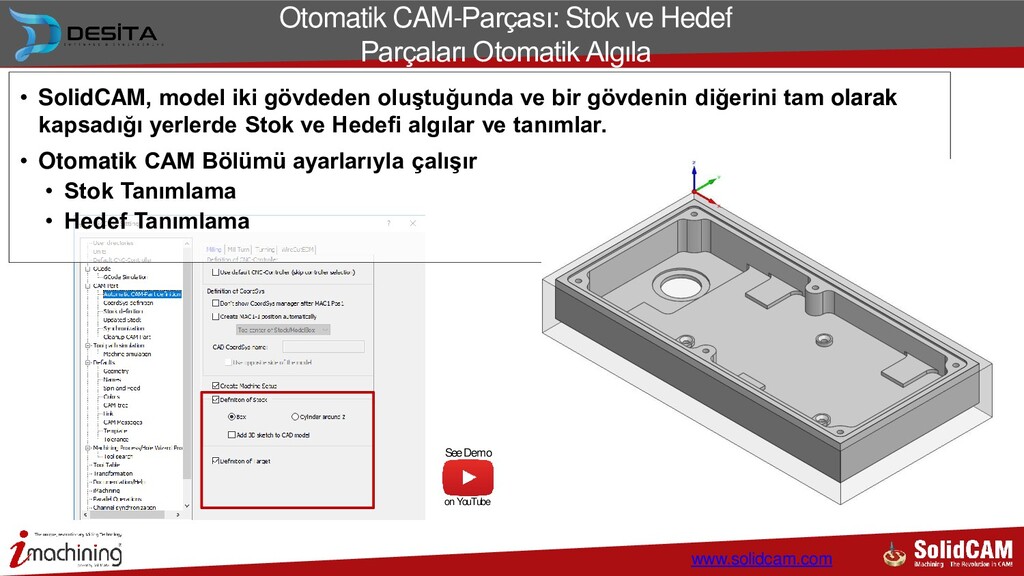

  60. Otomatik CAM-Parçası: Stok ve Hedef Parçaları Otomatik Algıla • SolidCAM,

    model iki gövdeden oluştuğunda ve bir gövdenin diğerini tam olarak kapsadığı yerlerde Stok ve Hedefi algılar ve tanımlar. • Otomatik CAM Bölümü ayarlarıyla çalışır • Stok Tanımlama • Hedef Tanımlama See Demo www.solidcam.com on YouTube

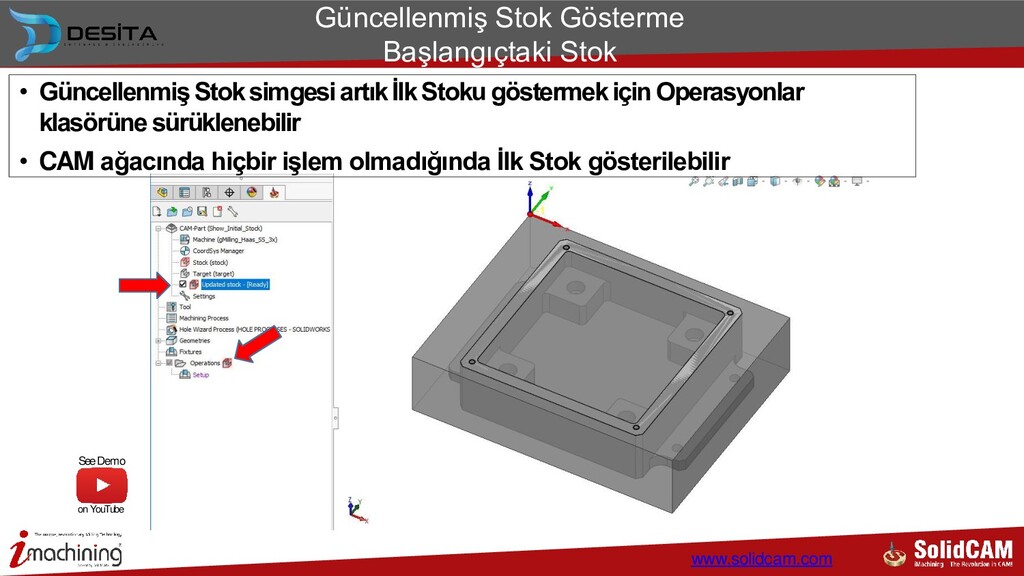

  61. Güncellenmiş Stok Gösterme Başlangıçtaki Stok • Güncellenmiş Stok simgesi artık

    İlk Stoku göstermek için Operasyonlar klasörüne sürüklenebilir • CAM ağacında hiçbir işlem olmadığında İlk Stok gösterilebilir See Demo www.solidcam.com on YouTube

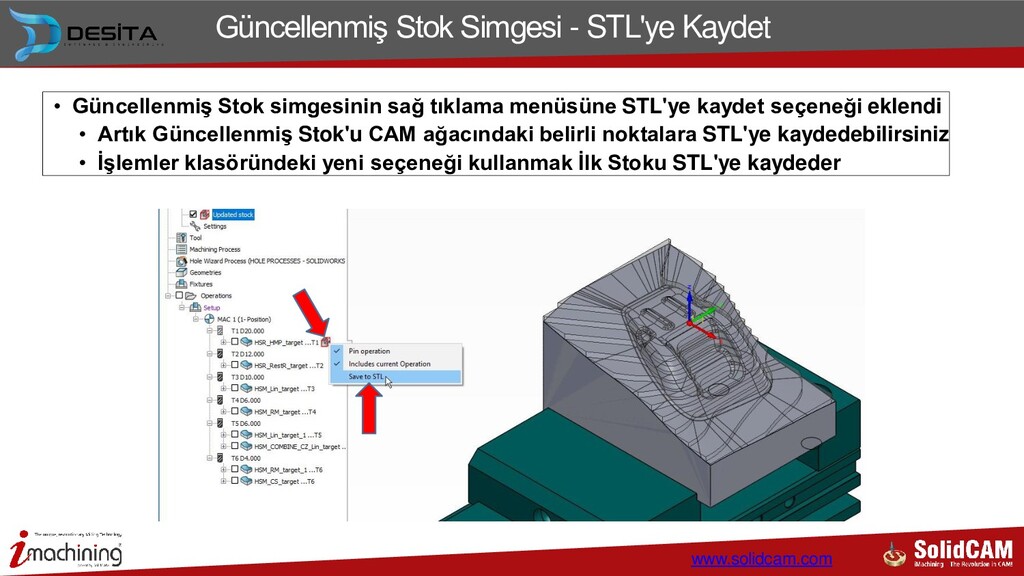

  62. Güncellenmiş Stok Simgesi - STL'ye Kaydet • Güncellenmiş Stok simgesinin

    sağ tıklama menüsüne STL'ye kaydet seçeneği eklendi • Artık Güncellenmiş Stok'u CAM ağacındaki belirli noktalara STL'ye kaydedebilirsiniz • İşlemler klasöründeki yeni seçeneği kullanmak İlk Stoku STL'ye kaydeder www.solidcam.com
