2019/07/11 ふくばねてす node-2 コンテナ移行におけるアレコレと使えるアレコレ(仮)

2019/07/11 ふくばねてす node-2 コンテナ移行におけるアレコレと使えるアレコレ(仮)

コンテナ移行時に使えるCNCFプロダクトを紹介します。

38b07f31830317773c23938e6a42fa14?s=128

Transnano

July 11, 2019
Tweet

Transcript

  1. コンテナ移行におけるアレコレ と使えるアレコレ(仮) 2019/07/11 #ふくばねてす node-2

  2. Self-introduction 杉永良太(@transnano) ヤフー株式会社 バックエンドエンジニア(SRE) 担当:On-call system, etc 環境:BareMetal, Virtual Machine,

    PaaS
  3. 日本企業のDockerコンテナ本番導入率は1割未満 日本企業の Dockerコンテナー本番導入率は 1割未満--IDC調べ - ZDNet Japan https://japan.zdnet.com/article/35139430/

  4. Cloud Native Trail Map 世界中のノウハウが詰まっている! Opsメインでは従わなくても良い https://www.slideshare.net/ToruMakabe/ops-meets-noops https://github.com/cncf/trailmap

  5. https://landscape.cncf.io/

  6. Service Proxy / Orchestration & Management

  7. What’s Envoy • Cloud-native high-performance edge/middle/service proxy ◦ Written by

    C++ • Programmable L3/L4 and L7 proxy ◦ OSI参照モデル • A side-car proxy that provides the functionality you need to create microservices ◦ マイクロサービスが抱える問題をサイドカーとして解決 • Lyftによって開発された • Cloud Native Graduated ◦ 現在6つ、Kubernetes, Prometheus, Envoy, CoreDNS, containerd, Fluentd https://landscape.cncf.io/selected=envoy
  8. Feature • Dynamic Configuration ◦ Service Discovery Integration ◦ Routing

    Configuration ◦ Securing with SSL • Observability(可観測性) ◦ Log Parsing ◦ Metrics Aggregation ◦ Change Logging • Deployment Models ◦ Front Proxy ◦ Service Mesh ◦ Hosted Where You Are • Resilience(レジリエンス/弾力性) ◦ Circuit Breaking ◦ Automatic Retries ◦ Health Checks ◦ Backpressure • etc... Envoy単体または、サイドカーとして機能を提供
  9. Side-car / Standalone ex1. https://aws.amazon.com/jp/blogs/compute/setting-up-an-envoy-front-proxy-o n-amazon-ecs/ https://docs.microsoft.com/ja-jp/azure/architecture/patterns/sidecar ex2.

  10. Lyft's Envoy: From Monolith to Service Mesh 2017年頃 https://www.slideshare.net/datawire/lyfts-envoy-from-monolith-to-service-mesh-matt-klein-lyft/15

  11. Advantages of comparing Envoy with other systems nginx(web server) •

    Full HTTP/2 transparent proxy ◦ nginx only supports HTTP/2 for downstream connections. • Freely available advanced load balancing haproxy v1(LB) • HTTP/2 • Integration with a remote service discovery/global rate limiting services Amazon’s ELB(SD, LB) • Statistics and logging • Stability • Advanced load balancing Linkerd v1(RPC routing proxy) • Hot reload • HTTP/2 and gRPC • Low resource
  12. Resilience レジリエンス/弾力性

  13. Circuit Breaking • 単位時間あたりの、timeout発生回数やエラー数などが閾値を超えた場合に 後続を切り離す • 障害の連鎖を防ぐ役目 • 後続がhealthyになったと判定できてら、再度アクセスを元に戻す https://developers.redhat.com/blog/2017/05/31/microservices-patterns-with-envoy-sid

    ecar-proxy-part-i-circuit-breaking/ https://tyk.io/docs/ensure-high-availability/circuit-breakers/
  14. Automatic Retries / Rate Limits Automatic Retries Rate Limits https://medium.com/dm03514-tech-blog/sre-resiliency-bolt-on-sidecar-rate-limiting-wi

    th-envoy-sidecar-5381bd4a1137 https://developers.redhat.com/blog/2017/06/01/microservices-pat terns-with-envoy-proxy-part-ii-timeouts-and-retries/
  15. Observability 可観測性 Logs/Traces/Metrics

  16. Before Logs After Tomcat 既存システムにアクセスログを追加したい場合でも、 envoyを入れてログを有効化するだけ (gRPCやhttpでもログ形式を変更可能で、   とか良しなにやればさらに便利になる) Tomcat log log

    Experimental: mysql
  17. Traces 代表的なトレーサー • Jaeger • Zipkin ServiceA ServiceB ServiceC ServiceA

    ServiceB ServiceC 200ms 100ms 300ms サービスの関係や処理時間などがわかる Envoyを使うと、透過的なトレースが可能 https://github.com/jaegertracing/artwork https://zipkin.io/
  18. Trace Detail View • 例)Jaeger spans trace

  19. Metrics • Envoy自体にもStatistics(stats)と言う統計情報がある ◦ Downstream 着信接続/要求に関するstats ◦ Upstream 発信接続/要求に関するstats ◦

    Server Envoyサーバのstats https://prometheus.io/
  20. Others

  21. Security / Authentication Security • Terminating SSL / TLS •

    Forcing insecure traffic to HTTPS Authentication • RBAC
  22. Service Discovery Integration • 設定ファイルによる静的な設定 • xDS configuration API(RESTまたはgRPCのAPIによる設定) ◦

    Endpoint Discovery Service (EDS) API ◦ Cluster discovery service (CDS) API ◦ Route discovery service (RDS) API ◦ Listener discovery service (LDS) API ◦ Secret discovery service (SDS) API • Consul: Service Discovery
  23. Envoy Tips • CentOS 6/7ではそのままだと動かない!requires glibc >= 2.18 ◦ とは言っても最新の

    glibc_2.29とかではpythonのバージョンがあがりビルドできない ◦ ビルドはめちゃくちゃ時間かかります。 (私がC経験がないので長いと思ってしまう ) ◦ 2.18をリンクさせた人も 1年以上動作実績ありとのこと ◦ Amazon linuxもRH系なので同じこと • Ubuntuはそのまま動くぞ Running Envoy on CentOS 6/7 — Joey Bratton
  24. Summary

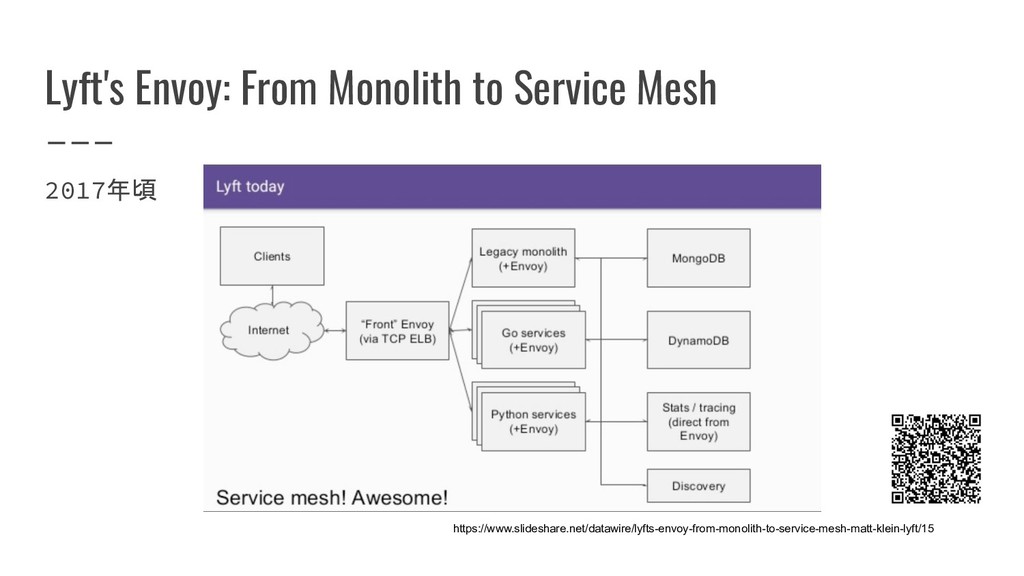

  25. Lyft's Envoy: From Monolith to Service Mesh 2017年頃 https://www.slideshare.net/datawire/lyfts-envoy-from-monolith-to-service-mesh-matt-klein-lyft/15

  26. Summary • マイクロサービス時に必要になる機能が揃っている • サイドカーとして、サービス本体の改造なしに機能追加が可能 ◦ VMでもBMでも使える

  27. 用語 1. Downstream: App⇔Envoy間通信 2. Upstream: Envoyと外の通信 3. Cluster: EnvoyがUpstreamに接続するホストグループ

    4. Endpoint: Cluster内にあるメンバーの1つで、Upstreamのホスト 5. Listener: DownstreamがEnvoyに接続するための情報で、アドレス・ ポートやUNIXドメインソケットを指定 6. Route: URLやHTTPヘッダからどのClusterに接続するかの経路情報 App Envoy Service 1 2 3 4 5
  28. Appendix • Envoy (Envoy proxy)、Istio とは? - Qiita • "Building

    Fault Tolerant Microservices" というプレゼンがとても良かった話 - Qiita • Building Fault Tolerant Microservices • Envoyでサービスメッシュを作ろう - Qiita • EnvoyとAmazon ECS Service Discoveryを利用したgRPCの負荷分散 – PSYENCE:MEDIA • Running Envoy on CentOS 6/7 — Joey Bratton • How to Condemn Your Microservices Architecture to Fail Before You Even Start • Setting Up an Envoy Front Proxy on Amazon ECS • Microservices Patterns With Envoy Sidecar Proxy, Part I: Circuit Breaking • Circuit Breakerの効用をEnvoy + Gatlingで検証してみた • Envoy Proxyに入門した • cncf/trailmap: TrailMap files from the cncf/landscape repo • Ops meets NoOps • DevLOVE X 20190623 B CloudNative Sue • SRE: Resiliency: Bolt on Rate Limiting using Envoy - Dm03514 Tech Blog - Medium • Microservices Patterns With Envoy Proxy, Part II: Timeouts and Retries - Red Hat Developer Blog
