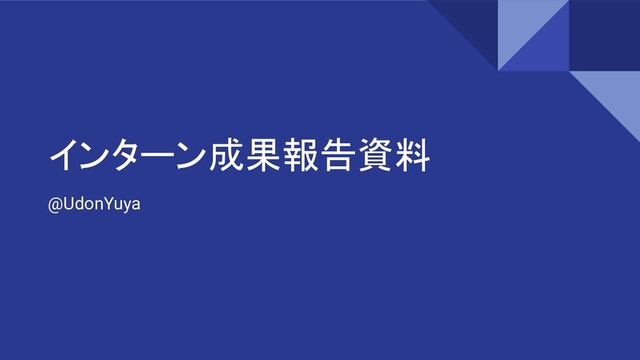

1. インターン成果報告資料
   @UdonYuya


   View Slide

2. 自己紹介・参加動機
   名前：@UdonYuya
   所属：九州大学大学院システム情報科学府
   研究：セキュリティ、脅威トレース
   低レイヤが好きで、クラウドの基盤開発をやりたいと思っていた。


   View Slide

3. 取り組んだこと
   ContrailのvRouterが同時に処理できる最大フロー数に関する調査・改善
   JP7のvRouterの最大フロー数の2.5倍のフローが扱えるように！


   View Slide

4. vRouter
   ・1台のハイパーバイザに対して、 vRouterが1台存
   在する。
   ・パケットのフォワーディングを行っている。
   ・vRouter Agentは経路などの制御情報やフローの
   エントリなどをvRouterに格納する。
   ・フロー：５つの要素からなる通信を識別するための
   単位。


   View Slide

5. 背景
   ・商用で使われているvRouter1台が一度に扱える最大フロー数は2Mフロー。
   ・VM1台あたりのフロー数は0.9M（45%）。
   ・JP7では次世代基盤に移行され、収容できるVMの数が2倍になるため、4Mフローまで
   扱えるしようとしている。
   ・しかし新基盤でもVM1台あたりのフロー数は0.9Mのままでお客様的には大してメリット
   がない。


   View Slide

6. 動機
   ・vRouterの最大フロー数を増やしたい。
   ・そもそもわからないことがたくさんある。
   - 現状どこまで増やせるのか。
   - 増やすと性能にどう影響が出るのか。
   これらを明らかにしたい。


   View Slide

7. バグとの出会い
   ・最大フローを7Mにしたときに、メモリアロケーションエラーが発生した。
   Error mapping KSync memory. Device: /dev/flow;
   /dev/flow: Cannot allocate memory
   contrail-vrouter-agent:
   controller/src/vnsw/agent/vrouter/ksync/ksync_memory.cc:116: void
   KSyncMemory::Mmap(bool, void*, bool): Assertion `0' failed.


   View Slide

8. バグとの出会い
   ・最大フロー7M時、フローテーブルのサイズは
   { 7M + 1,468,456(overflow table) } * 256 = 2,254,962,688 bytes
   ・これはintの最大値 2,147,483,647 より大きい。
   ・オーバフローによって正常に処理が行われていない可能性がある。


   View Slide

9. 実際に
   ・vRouterカーネルモジュールがメモリをアロケートするときは、size_t宣言。
   ・vRouter Agentが保持するフローテーブルのサイズはint宣言。
   const char *
   vr_table_map(int major, unsigned int table, const char
   *table_path, size_t size, void **mem)
   {
   …
   *mem = mmap(NULL, size, PROT_READ, MAP_SHARED, fd, 0);
   …
   }
   https://github.com/tungstenfabric/tf-vrouter/blob/R2011/utils/unix_util.c
   class KSyncMemory {
   …
   // Size of flow table memory
   int table_size_;
   …
   };
   https://github.com/tungstenfabric/tf-con
   troller/blob/R2011/src/vnsw/agent/vrout
   er/ksync/ksync_memory.h


   View Slide

10. つまり、
    1. vRouter Agentがフローテーブルのサイズを計算し、オーバーフローが発生する。
    2. オーバーフローした値がsize_tにキャストされ、非常に大きな値になる。
    3. メモリアロケーションエラーが起きる。
    参考：https://cplayground.com/


    View Slide

11. 変更点
    ・vRouter Agent内のフローテーブルサイズをsize_tで扱うように変えた。
    ・vRouter カーネルモジュール内のSandeshというプロトコル周りの部分はu32（符号なし
    32bit整数）で扱われていたため、u64で扱うように変更。
    ・（余談）この辺で、もしかしてContrailは32bitで扱える範囲しかサポートしないつもりな
    のでは？という疑念がわきました。
    変更によって7Mのフローを扱えるようになった！


    View Slide

12. 性能測定
    ・TRexというトラフィックジェネレータを用いて1台のVMに対し、高トラフィックを印加。
    ・VM1台のフロー数の上限はvRouterの最大フロー数の80％に設定。
    ・最大フロー数に達するまでのSetup Rateを最大フロー数ごとに比較。
    ・最大フローに達した時の、他のVMに対する通信の遅延をqperfで測定。


    View Slide

13. 4Mフロー
    フロー数
    (左軸)
    Setup Rate
    (右軸)


    View Slide

14. 5Mフロー


    View Slide

15. 7Mフロー


    View Slide

16. 10Mフロー


    View Slide

17. qperf 4Mフロー
    ubuntu@ubuntu:~$ qperf -vvs -t 30 192.168.56.6 tcp_lat
    tcp_lat:
    latency = 51.1 us
    msg_rate = 19.6 K/sec
    loc_send_bytes = 293 KB
    loc_recv_bytes = 293 KB
    loc_send_msgs = 293,312
    loc_recv_msgs = 293,311
    rem_send_bytes = 293 KB
    rem_recv_bytes = 293 KB
    rem_send_msgs = 293,311
    rem_recv_msgs = 293,311


    View Slide

18. qperf 5Mフロー
    ubuntu@ubuntu:~$ qperf -vvs -t 30 192.168.56.9 tcp_lat
    tcp_lat:
    latency = 48.7 us
    msg_rate = 20.5 K/sec
    loc_send_bytes = 308 KB
    loc_recv_bytes = 308 KB
    loc_send_msgs = 307,696
    loc_recv_msgs = 307,695
    rem_send_bytes = 308 KB
    rem_recv_bytes = 308 KB
    rem_send_msgs = 307,695
    rem_recv_msgs = 307,695


    View Slide

19. qperf 7Mフロー
    ubuntu@ubuntu:~$ qperf -vvs -t 30 192.168.56.9 tcp_lat
    tcp_lat:
    latency = 45.5 us
    msg_rate = 22 K/sec
    loc_send_bytes = 329 KB
    loc_recv_bytes = 329 KB
    loc_send_msgs = 329,442
    loc_recv_msgs = 329,441
    rem_send_bytes = 329 KB
    rem_recv_bytes = 329 KB
    rem_send_msgs = 329,441
    rem_recv_msgs = 329,441


    View Slide

20. qperf 10Mフロー
    ubuntu@ubuntu:~$ qperf -vvs -t 30 192.168.56.9 tcp_lat
    tcp_lat:
    latency = 44.8 us
    msg_rate = 22.3 K/sec
    loc_send_bytes = 335 KB
    loc_recv_bytes = 335 KB
    loc_send_msgs = 335,191
    loc_recv_msgs = 335,190
    rem_send_bytes = 335 KB
    rem_recv_bytes = 335 KB
    rem_send_msgs = 335,190
    rem_recv_msgs = 335,190


    View Slide

21. 考察
    ・最大フロー数を10Mまで増加させても、Setup Rateや他VMの通信の遅延には変化が
    見られなかった。
    ・フローテーブルはハッシュテーブルとして管理されており、処理は定数時間で完了す
    る。（要調査）


    View Slide

22. まとめ
    ・vRouterのフローテーブルのサイズを現在の最大の4Mから10Mまで増やして実験を行
    い、また大きく性能に影響を与えることがないことを確認した。
    ・vRouter内のバグを発見し、修正を行った。
