Благоустройство набережной Филёвской Поймы.
Материалы и оборудование.

(с) 2019 Москапстрой, Arteza
Статус документа - обсуждение.

Za Poimu

March 07, 2019
Tweet

More Decks by Za Poimu

Other Decks in Design

Transcript

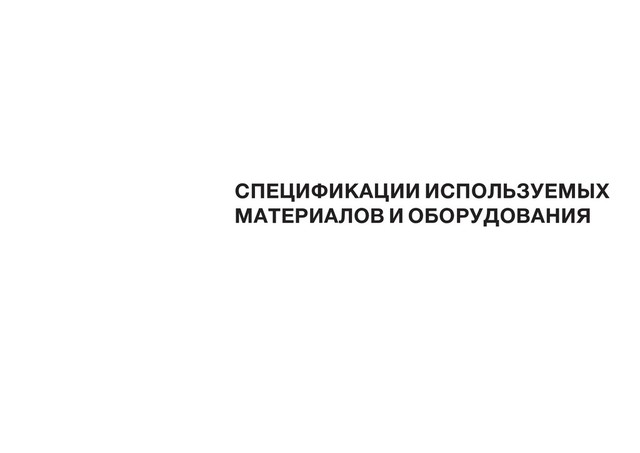

  1. СПЕЦИФИКАЦИИ ИСПОЛЬЗУЕМЫХ
    МАТЕРИАЛОВ И ОБОРУДОВАНИЯ

    View Slide

  2. КОНЦЕПЦИЯ
    УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
    бетонная плитка
    покрытие Sportflex SE
    покрытие TerraWay
    гранитный отсев
    асфальтобетон
    покрытие из мульчи
    песок
    деревянное
    и полимерное покрытие
    резиновая крошка
    N
    схема покрытий на территории объекта благоустройства
    р. Москва
    р. Москва
    МКР. ФИЛЁВСКАЯ ПОЙМА
    Филевский б-р
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 32

    View Slide

  3. КОНЦЕПЦИЯ
    КОНЦЕПЦИЯ
    материалы покрытий на территории объекта благоустройства
    Покрытие TerraWay для пешеходных дорог
    Мульча из коры сосны для детских зон
    Резиновое покрытие для детских и спортивных зон
    Рулонное покрытие для беговых дорожек: Sportflex SE Асфальтобетон для велодорожек
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 33

    View Slide

  4. КОНЦЕПЦИЯ
    5. Качели
    2. Карусель
    1. Карусель
    4
    3
    5
    6
    2
    1
    4. Уличный спортивный комплекс
    6. Батут
    3. Тарзанка
    игровая площадка для подростков (спортивно-игровое оборудование)
    N
    УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
    мульча
    из коры сосны
    фракция 3-5мм
    резиновая крошка
    mix 50/50
    RH11 (Bright Green)
    RH12 (Dark Green)
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 34

    View Slide

  5. КОНЦЕПЦИЯ
    игровая площадка для подростков (спортивно-игровое оборудование)
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 35

    View Slide

  6. КОНЦЕПЦИЯ
    детская площадка - тропы приключений (спортивно-игровое оборудование)
    1
    5
    3
    6
    4
    7
    8
    2
    1. Игровой комплекс
    4. Горка с холма
    7. Игровая башня 8. Спортивно-игровой комплекс с препятствиями
    2. Песчаная хижина
    5. Качели-бабочка
    3. Эскаватор
    6. Карусель
    N
    УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
    резиновая крошка
    mix 50/50
    RH50 (Orange)
    RH02 (Bright Red)
    песок
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 36

    View Slide

  7. КОНЦЕПЦИЯ
    детская площадка -тропы приключений (спортивно-игровое оборудование)
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 37

    View Slide

  8. КОНЦЕПЦИЯ
    детская площадка в песочной зоне (спортивно-игровое оборудование)
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 38

    View Slide

  9. КОНЦЕПЦИЯ
    детская площадка около деревянного настила (спортивно-игровое оборудование)
    4
    1
    4
    2
    6
    5
    9
    3
    8
    7
    1. Горка
    3. Полоса препятствий
    5. Качели
    9. Столб для скалолазания
    8. Балансировочный
    столб
    7. Карусель
    2. Игровой комплекс
    4. Мостик с препятствиями
    6. Игровой домик с песочницей
    N
    УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
    резиновая крошка
    RH41 (Bright Yellow)
    резиновая крошка
    RH40 (Mystard)
    резиновая крошка
    RH23 (Azure)
    резиновая крошка
    RH26 (Turquoise)
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 39

    View Slide

  10. КОНЦЕПЦИЯ
    детская площадка около деревянного настила (спортивно-игровое оборудование)
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 40

    View Slide

  11. КОНЦЕПЦИЯ
    малые архитектурные формы
    Скамья со спинкой
    Материал: сталь, порошковая окраска, деревянный настил
    Вращающийся уличный стул
    Материал: сталь, порошковая окраска.
    Одноместный табурет
    Материал: сталь, порошковая окраска, деревянный настил.
    Шейзлонг для настила на набережной
    Материал: сталь, порошковая окраска, деревянный настил.
    Скамья без спинки
    Материал: сталь, порошковая окраска, деревянный настил.
    Скамья для рекреаций и знаковых территорий
    Материал: сталь, порошковая окраска, деревянный настил
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 41

    View Slide

  12. малые архитектурные формы
    КОНЦЕПЦИЯ
    Велопарковка наклонная, устанавливается группой 5-10 шт.
    Материал: сталь, порошковая окраска, деревянный настил
    Приствольная решетка
    Материал: сталь, порошковая окраска, деревянный настил
    Урны. Слева направо: урна для установки в местах выгула собак, урна для раздельного сбора мусора,одиночная урна
    Материал: сталь, порошковая окраска, дерево
    Дополнительный тип ограждения для локального использования на
    знаковых участках и настилах у воды
    Материал: сталь, порошковая окраска, деревянный поручень
    Основной тип ограждения
    Материал: стальные опоры, порошковая
    окраска
    Болларды. Стационарный и электромеханический типы.
    Материал: сталь, порошковая окраска, деревянный настил.
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 42

    View Slide

  13. арт-объекты
    КОНЦЕПЦИЯ
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 43

    View Slide

  14. скворечники и кормушки
    КОНЦЕПЦИЯ
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 44

    View Slide

  15. Единый дизайн связывает несколько типологий павильонов предназначенных для различных
    целей и функционального назначения. Данная линейка является модульной системой, что
    позволяет создавать различные сценарии и формы контура павильонов.
    Формирование природного облика
    Формирование модулей
    КОНЦЕПЦИЯ
    открытый навес. идеология
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 45

    View Slide

  16. КОНЦЕПЦИЯ
    открытый навес
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 46

    View Slide

  17. КОНЦЕПЦИЯ
    зона отдыха с настилом и открытым навесом
    настил из композита
    озеленение
    модульный навес
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 47

    View Slide

  18. КОНЦЕПЦИЯ
    павильон проката
    1 Зона выдачи и кассы
    2 Зона раздевалки
    3 Металлические шкафы
    4 Скамья
    5 Туалет
    6 Склад
    1 2
    3 3 3 3
    4
    4
    4
    5
    6
    1
    2
    5
    6
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 48

    View Slide

  19. КОНЦЕПЦИЯ
    павильон проката
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 49

    View Slide

  20. КОНЦЕПЦИЯ
    торговый киоск
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 50

    View Slide

  21. КОНЦЕПЦИЯ
    схема размещения элементов функционального наружного освещения
    р. Москва
    р. Москва
    МКР. ФИЛЁВСКАЯ ПОЙМА
    Филевский б-р
    УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
    N
    фонарь прожекторный
    с тремя светильниками
    фонарь с одним светильником
    фонарь однорожковый
    на второстепенных дорожках
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 51

    View Slide

  22. КОНЦЕПЦИЯ
    КОНЦЕПЦИЯ
    световой генплан объекта благоустройства
    Функциональные светильники
    для основного створа
    Функциональный светильник
    для второстепенных дорожек
    Прожекторный светильник
    для детских площадок
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 52

    View Slide

  23. оборудование для освещения
    КОНЦЕПЦИЯ
    Функциональные светильники
    для основного створа
    Стальная или алюминиевая опора
    Высота 6 м
    Функциональный светильник
    для второстепенного створа
    Стальная опора
    Высота 4-4,5 м
    Прожекторный светильник
    для детских зон
    Стальная опора
    Высота 6-7 м
    НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 53
