Благоустройство набережной Филёвской Поймы.
Концепция.

(с) 2019 Москапстрой, Arteza
Статус документа - обсуждение.

E56b3a9f8228a4274e30ae739ecca06c?s=128

Za Poimu

March 07, 2019
Tweet

Transcript

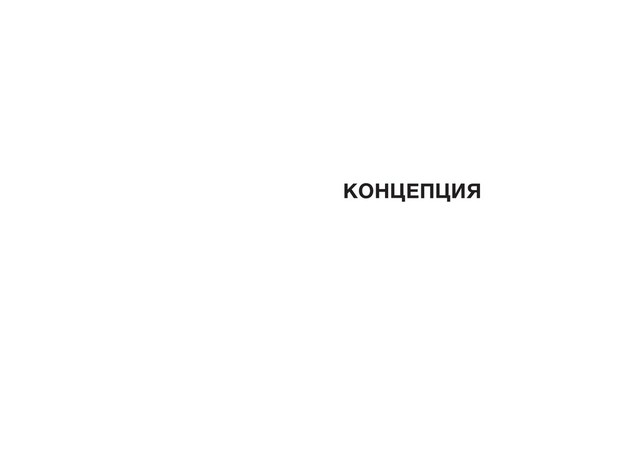

  1. КОНЦЕПЦИЯ

  2. КОНЦЕПЦИЯ схема организации движения пешеходов в увязке с прилегающими территориями

    в летнее время входы на территорию места установки ограничителей для заезда в прибрежную зону N УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: граница проектируемой территории планируемый пешеходный мост планируемый маршрут водного транспорта существующие остановки общественного транспорта существующие причалы павильон проката станция городского велопроката основная пешеходная дорожка велосипедная дорожка беговая дорожка деревянный помост второстепенные прогулочные дорожки НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 17
  3. КОНЦЕПЦИЯ входы на территорию ручная очистка дорог при необходимости места

    установки ограничителей для заезда в прибрежную зону УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: граница проектируемой территории планируемый пешеходный мост существующие остановки общественного транспорта существующие причалы механизированная очистка дорог уборочной и обслуживающей техникой схема организации движения пешеходов в увязке с прилегающими территориями в зимнее время N НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 18
  4. КОНЦЕПЦИЯ схема организации движения МГН УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: граница проектируемой территории

    входы на территорию пути передвижения для МГН планируемый пешеходный мост существующие остановки общественного транспорта существующие причалы N НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 19
  5. КОНЦЕПЦИЯ схема функционального зонирования УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: границы ООПТ N граница

    проектируемой территории основная пешеходная дорожка велосипедная дорожка беговая дорожка второстепенные прогулочные дорожки игровая зона для подростков спортивная зона детская игровая зона - тропы приключений зона отдыха с амфитеатром выходы к воде зона ландшафтного сада площадка для выгула собак зона пляжного отдыха НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 20
  6. КОНЦЕПЦИЯ схема размещения павильонов и навесов павильон проката спортивного оборудования

    торговый киоск туалетный модуль открытые навесы павильоны УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: N НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 21
  7. КОНЦЕПЦИЯ схема существующих и проектных детских, спортивно-игровых площадок N УСЛОВНЫЕ

    ОБОЗНАЧЕНИЯ: существующие детские и спортивные площадки площадка для подростков спортивная площадка спортивная площадка игровое поле игровое поле спортивная площадка детская площадка детская площадка детские игровые тропы детская площадка проектные детские и спортивные площадки НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 22
  8. КОНЦЕПЦИЯ генплан N р. Москва р. Москва МКР. ФИЛЁВСКАЯ ПОЙМА

    Филевский б-р УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: павильон проката деревянный настил для отдыха торговый киоск спортивная площадка ландшафтный сад детская площадка туалетный модуль площадка для выгула собак места для временного отдыха городской пункт велопроката НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 23
  9. КОНЦЕПЦИЯ фрагмент генплана «Ландшафтный сад» N торговый киоск второстепенные прогулочные

    дорожки места для отдыха бульвар с декоративными яблонями цветники кустарники смотровая площадка спортивная площадка вращающиеся уличные стулья пляж торговый киоск велосипедная дорожка беговая дорожка пешеходная дорожка цветники с кустарниками НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 24
  10. КОНЦЕПЦИЯ схема поперечного профиля территории объекта благоустройства озеленение пешеходная цветники

    бег вело Разрез А-А А А озеленение озеленение пеш-ая пеш-ая цветники кабельные линии наружного освещения кабельные линии наружного освещения кабельные линии СОТ, УЗФ бег вело НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 25
  11. КОНЦЕПЦИЯ схема поперечного профиля территории объекта благоустройства Разрез В-В пеш-ая

    вело бег пеш-ая пеш-ая озеленение озеленение озеленение песчаный пляж В В кабельные линии наружного освещения кабельные линии наружного освещения кабельные линии СОТ, УЗФ НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 26
  12. КОНЦЕПЦИЯ схема поперечного профиля территории объекта благоустройства вело-пешеходная дорога озеленение

    Разрез С-С настил встроенный в рельеф смотровая площадка кабельные линии наружного освещения кабельные линии СОТ, УЗФ НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 27
  13. КОНЦЕПЦИЯ Схема организации рельефа. Места для кратковременного отдыха деревянные мостики

    со смотровой площадкой встроенный в рельеф деревянный настил вело-пешеходная дорога существующее озеленение С С НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 28
  14. КОНЦЕПЦИЯ Схема организации рельефа. Территория рядом с храмом смотровая площадка

    второстепенные прогулочные дорожки велосипедная дорожка беговая дорожка цветники НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 29
  15. КОНЦЕПЦИЯ Схема организации рельефа. «Ландшафтный сад» вход на территорию набережной

    бульвар с декоративными яблонями велосипедная дорожка беговая дорожка места для отдыха кустарники и цветники пешеходная дорожка смотровая площадка второстепенные прогулочные дорожки НАБЕРЕЖНЫЕ МОСКВЫ РЕКИ | УЧАСТОК №3 | СТАДИЯ КОНЦЕПЦИЯ | 30
