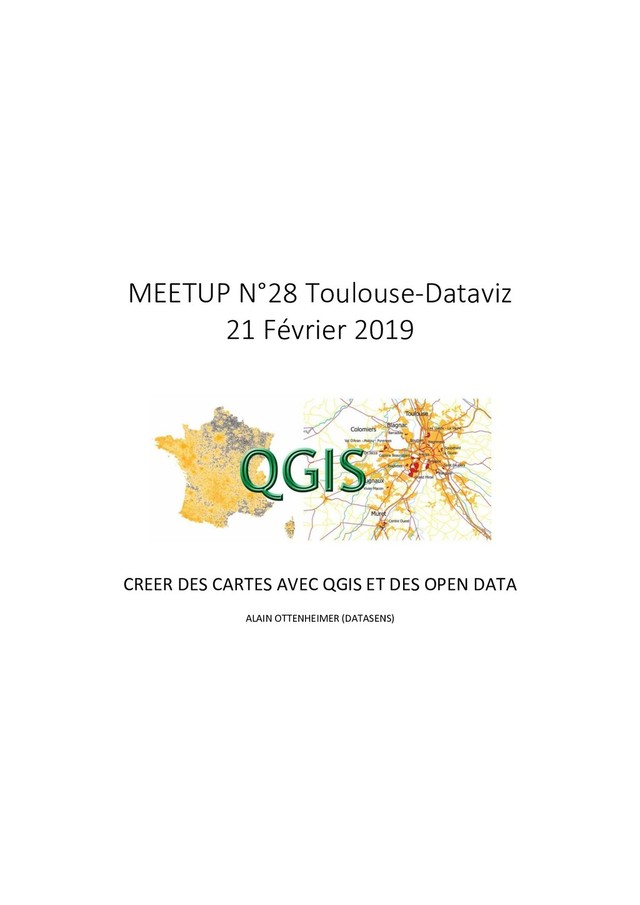

  1. MEETUP N°28 Toulouse-Dataviz
    21 Février 2019
    CREER DES CARTES AVEC QGIS ET DES OPEN DATA
    ALAIN OTTENHEIMER (DATASENS)

    View Slide

  2. 2
    OBJECTIF :
    Que vous puissiez reproduire ces cartes en rentrant chez vous !
    Densité de population

    View Slide

  3. 3
    INTRODUCTION
    QGIS QU’EST-CE –QUE C’EST ?
     QGIS logiciel SIG bureautique Open Source (Système d'Information Géographique) :
    Equivalents logiciels commerciaux : ArcGIS, MapInfo
     Communauté très active
     De nombreux tutos
     Manuel en Français : https://docs.qgis.org/2.18/fr/docs/user_manual/
    Exemples

    View Slide

  4. 4
    INSTALLATION QGIS
    https://www.qgis.org/fr/site/forusers/download.html
    Raccourci

    View Slide

  5. 5
    INTERFACE QGIS
    Cliquer sur l’image pour accéder au guide de l’utilisateur QGIS

    View Slide

  6. 6
    RECHERCHE DE DONNEES OUVERTES
    TELECHARGER LES FICHIERS OPEN DATA
    Opendatasoft
    Geofla® - Communes 2013 — OpenDataSoft
    Télécharger les fichiers :
    Selectionner midi-pyrénées
    Puis Export
     CSV
     JSON
     SHP
    IGN
    professionnels.ign.fr/geofla
    Télécharger les fichiers
     Cliquer sur « DONNEES »
     Cliquer sur « Les bases de données en format vectoriel »
     Cliquer sur « ROUTE 500®, ROUTE 120®, GEOFLA®, ADMIN EXPRESS, ADMIN
    EXPRESS »
     Cliquer sur « ROUTE 120® »
     Cliquer sur « Accéder au téléchargement (Télécharger ROUTE 120® (7z de
    10,5 Mo) »
     Cliquer sur « DONNEES »
     Cliquer sur « Les bases de données en format vectoriel »
     Cliquer sur « ROUTE 500®, ROUTE 120®, GEOFLA®, ADMIN EXPRESS, ADMIN
    EXPRESS »
     Cliquer sur « ADMIN EXPRESS »
     Cliquer sur « GEOFLA® »
     Cliquer sur « Télécharger GEOFLA® 2016 v2.2 Communes France
    Métropolitaine (7z de 19,6 Mo) »
     Télécharger GEOFLA® 2016 v2.2 Départements France Métropolitaine (7z de
    2,7 Mo)
    professionnels.ign.fr/bdalti
     Télécharger la BD ALTI® 250 m Métropole (format ASC) (7zip 21,5 Mo)
    https://www.insee.fr/fr/statistiques/3126432
     Revenus pauvreté des ménages en 2014 - tous les niveaux géographiques
    CREER DES DOSSIERS POUR LE PROJET POUR Y PLACER LES FICHIERS TELECHARGES
    Le dossier GEOFLA_OCCITANIE est vide pour linstant

    View Slide

  7. 7
    INTEGRER CES FICHIERS DANS QGIS
    CHARGER LES FICHIERS DANS QGIS
    ETAPE 1
    Fixer le le système de coordonnées de référence (SCR) du projet
    Cliquer sur « Projet » => « Propriétés du projet » => « SCR » => Cliquer sur « sur activer la reprojection à la
    volée » et choisir : « RGF93 / Lambert-93 ESPG :2154 »
    Projection conique
    Voir documentation du meetup #11 Comment fait-on des cartes ? de Thibaut Laurent dans la page événement
    du site TDV
    ETAPE 2
    Les fichiers de données géographiques open data téléchargés s’intègrent dans QGIS par un simple glisser-
    déposer dans le panneau Couche.
     OPENDATASOFT  geoflar-communes.geojson
     GEOFLA  COMMUNE.shp
     GEOFLA_DEPT DEPARTEMENT.shp
     BDALTI BDALTIV2_250M_FXX_0098_7150_MNT_LAMB93_IGN69.asc
     ROUTE120 
    o TRONCON_ROUTE.shp
    o ZONE_OCCUPATION_SOL.shp
    o COMMUNE.shp
    Note :
    Lorsque que le fichier BDALTIV2_250M_FXX_0098_7150_MNT_LAMB93_IGN69.asc est déposé un
    bandeau indique que le SCR n’est pas défini. Faire un click droit et choisir définir le SCR de cette couche
    et choisir RGF93 / Lambert-93 ESPG :2154
    Renommer le fichier COMMUNE.shp provenant du repertoire ROUTE 120. Dans le panneau « Couches »
    cliquer sur la couche correspondante, faire un click droit puis sélectionner « renommer »
    Taper « COMMUNE_ROUTE120 »

    View Slide

  8. 8
    CREER UN FICHIER COMMUNE_OCCITANIE.SHP
    ETAPE 1
    Cliquer sur la couche « COMMUNE » (toutes les communes de France) puis faire un click droit et selectionner
    « enregistrer sous »
    Selectionner le dossier GEOFLA_OCCITANIE et nommer le fichier COMMUNE_OCCITANIE.shp puis cliquer sur
    OK
    Une nouvelle couche « COMMUNE_OCCITANIE apparait dans le panneau couche
    ETAPE 2
    Cliquer sur cette nouvelle couche et faire un click droit et choisir « ouvrir la table des attributs »
    Click sur éditer puis sur « Selectionner les entités en utilisant une expression » puis renseigner la
    fenêtre qui apparait puis cliquer sur « sélection ».

    View Slide

  9. 9
    Toutes les lignes dont la valeur du nom de la région est « LANGUEDOC-ROUSSILLON-MIDI-PYRENEES »
    apparaisent en bleu dans la fenêtre des attributs.
    Nous allons ensuite inverser la selection pour selectionner toutes les régions autres que l’occitanie et les
    supprimer.
    Cliquer sur inverser la sélection puis sur « supprimer les entités sélectionnés »
    Seules les communes de l’occitanie apparaisent à l’écran.
    Puis enfin sur pour sortir du mode édition et sauvegarder le fichier .shp dans cette nouvelle
    configuration. Les données sont définitivement modifiées dans le fichier source.

    View Slide

  10. 10
    CREER UNE CARTE DE L’ALTITUDE DES COMMUNES A PARTIR
    D’UNE COUCHE VECTEUR
    ETAPE 1
    Ouvrir la fenêtre des propriétés :
    Selectionner la couche COMMUNE_OCCITANIE, faire un click droit et sélectionner « Propriétés »
    Sélectionner « Gradué »
    Sélectionner la colonne « Z_moyen »
    Selectionner une palette de couleur dans la liste proposée (voir note)
    Sélectionner le mode « jolies ruptures »
    Cliquer sur « classer »
    Et fixer le nombre de classes à 10
    Cliquer sur « modification…. » dans la fenêtre symbole et mettre la bordure en « transparent »

    View Slide

  11. 11
    On obtient
    Note :
    A la première utilisation toutes les palettes ne sont pas disponibles. Pour obtenir la palette « elevation »
    selectionner dans palette de couleur « nouvelle rampe de couleur puis sélectionner cpt-city et OK.
    Puis selectionner la palette « elevation »

    View Slide

  12. 12
    CREER UN NOUVEAU CHAMP DANS UNE COUCHE ET CREER UNE
    CARTE DENSITE DE POPULATION
    ETAPE 1
    Sélectionner la couche « COMMUNE_OCCITANIE » puis faire un click droit et choisir « Dupliquer».
    Selectionner la nouvelle couche créée dans le panneau couche et la renommer « OCCITANIE DENITE DE
    POPULATION »
    Sélectionner la couche « OCCITANIE DENSITE DE POPULATION » puis faire un click droit et choisir « ouvrir la
    table des attributs ».
    Puis cliquer sur « ouvrir la calculatrice de champ » et renseigner la fenêtre qui apparait
    Puis sur OK. une nouvelle colonne apparait dans le tableau des attributs avec les valeurs de la densité de
    population en hab/km².
    Cliquer sur « Activer le mode édition » pour sauvegarder les résultats. Les données sont définitivement
    modifiées dans le fichier source.
    ETAPE 2
    Reproduire les instructions faites lors de la création de la carte de l’altitude des communes mais en
    selectionnant le nouveau champ « dens_pop » et le mode « quantile (effectifs égaux)».

    View Slide

  13. 13
    On obtient

    View Slide

  14. 14
    CREER UNE CARTE D’ELEVATION EN RELIEF A PARTIR D’UNE
    COUCHE RASTER
    ETAPE 1
    CREER UNE CARTE OMBRAGE
    Sélectionner la couche « BDALTI~1 »
    Puis dans le menu du bandeau supérieur, sélectionner « raster » => « analyse de terrain » => « Ombrage »
    Puis renseigner la fenêtre « couche en sortie » pour choisir l’emplacement ou vous souhaitez placer le fichier
    de la nouvelle couche traitée. (dossier BD ALTI et nom de la couche « France_ombrage.tif »
    Cliquer sur ok et une nouvelle couche apparait dans le panneau « Couches »
    Et la carte de France avec les ombrages apparait

    View Slide

  15. 15
    ETAPE 2
    CREER UNE CARTE D’ELEVATION
    Désélectionner la couche « France_ombrage » et selectionner la couche « BDALTI~1 »
    Faire un click droit => « Propriétés » => « Style » => type de rendu « Pseudo-couleur à bande unique » couleur
    choisir « élévation ». (voir note dans le paragraphe CREER UNE CARTE DE L’ALTITUDE DES COMMUNES).
    Sélectionner mode « intervalles égaux » et 10 pour le nombre de classe. Puis cliquer sur ok
    et on obtient

    View Slide

  16. 16
    ETAPE 3
    SUPERPOSER LES DEUX CARTES « ELEVATION » ET « »OMBRAGE »
    Assurez-vous que les couches sont sélectionnées.
    Cliquer sur la couche « BDALTI~1 » puis click droit => « propriétés » et enfin «Style ».
    Dans la fenêtre qui apparait, placer le curseur « transparence globale » sur 75% puis ok .
    Et on obtient le résultat attendu

    View Slide

  17. 17
    CREER UN MASQUE POUR LA REGION OCCITANIE
    ETAPE 1
    AJOUTER LE PLUGIN MASK
    Dans le menu supérieur, cliquer sur « Extension » => « installer/ gérer les extensions »
    Dans la fenêtre qui s’affiche, taper « mask ». L’outil recherche l’extension sur le réseau. Cliquer sur «mask » et
    « installer l’extension ».
    Une nouvelle icone « create a mask » apparait dans le bandeau supérieur :
    ETAPE 2
    Désélectionner toutes les couches et sélectionner la couche DEPARTEMENT et cliquer sur la couche
    Dans le bandeau supérieur cliquer sur « sélectionner les entités… » => « Selectionner l’entité».
    Puis en maintenant la touche ctrl appuyée, sélectionner un à un tous les départements de l’occitanie
    Cliquer ensuite sur l’icone « create a mask »

    View Slide

  18. 18
    Cliquer sur « save as », sélectionner le répertoire GEOFLA_DEPT et taper MASK_OCCITANIE pour le nom du
    fichier. Puis ok. Une nouvelle couche « Mask » apparait dans le panneau « Couches »
    Dans le panneau « ordre des couches » deplacer « mask » en haut de la liste.
    Déselectionner « DEPARTEMENT » dans le panneau « Couche » puis selectionner « France_ombrage » et
    « BDALTI~1 ».
    On obtient

    View Slide

  19. 19
    CREER LA CARTE D’OCCITANIE AVEC LES « ROUTES » , LES ZONES
    « BATI » DE « EAU »
    Selectionner la couche « ZONE_OCCUPATION_SOL » et cliquer sur la couche.
    Faire un click droit => « Propriétés » => « Style »
    Sélectionner « Ensemble de règles »
    Faire un double click sur le carré coloré sous « Etiquette » et une fenêtre s’ouvre.
    Appuyer sur l’icone et une nouvelle fenêtre s’ouvre
    Puis renseigner la fenêtre

    View Slide

  20. 20
    Et cliquer sur ok
    Faire un double click sur « remplissage simple » en dessous de Fill et sélectionner la couleur de remplissage et
    de bordure.
    Cliquer sur et refaire ensuite la même opération pour « NATURE » = « Bâti »
    Selectionner la couche « TRONCON_ROUTE » et cliquer sur la couche.
    Faire un click droit => « Propriétés » => « Style »
    Puis refaire la même procédure que précédement avec les filtres suivant :
    "CLASS_ADM" = 'Nationale' or "CLASS_ADM" = 'Autoroute' et affecter la couleur «rouge »
    Puis
    "CLASS_ADM" = 'Départementale' et affecter la couleur « jaune »
    On obtient

    View Slide

  21. 21

    View Slide

  22. 22
    AJOUTER LES ETIQUETTES DES PRINCIPALES VILLES
    ETAPE 1
    Selectionner la couche « COMMUNE_ROUTE120 » et cliquer sur la couche.
    Faire un click droit et sélectionner « propriétés »
    Cliquer sur « jointure » puis sur
    Et renseigner la fenêtre :
    Cliquer sur ok et à nouveau sur ok
    Faire un click droit sur la couche et selectionner « Ouvrir la table des attributs »
    Le fichier contient les nouvelles colonnes correspondant aux attributs du fichier COMMUNE_OCCITANIE.shp
    Fermer la fenêtre
    Dans le panneau « ordre des couches » déplacer la couche « COMMUNE_ROUTE120 » en dessous de la couche
    « Mask »

    View Slide

  23. 23
    Faire un click droit sur la la couche « COMMUNE_ROUTE120 » et selectionner « Propriétés »
    Cliquer sur « Style » et sélectionner « ensemble de règles »
    Cliquer sur et une nouvelle fenêtre s’ouvre
    Appuyer sur l’icone et une nouvelle fenêtre s’ouvre
    Saisir le filtre : «STATUT" != 'Commune simple'
    Puis cliquer sur ok
    Puis chisir la couleur « rouge »
    Puis cliquer sur
    Et renseigner la fenêtre

    View Slide

  24. 24
    Selectionner « Emplacement » et choisr le quadrant en haut à droite
    Puis cliquer sur ok
    Enfin dans la fenêtre « ordre des couches » déplacer la couche « ETIQUETTE_OCCITANIE » sous la couche
    « Mask »
    Et on obtient

    View Slide

  25. 25
    AJOUTER DES DONNEES FORMAT CSV A UNE COUCHE .SHP
    Dans les dossiers de fichiers préparés dans le chapitre « RECHERCHE DE DONNEES OUVERTES »
    Ouvrir le dossier REVENU et le fichier base-cc-filosofi-2014.xls
    Dans l’onglet COM, il convient de supprimer les 5 premières lignes et les 5 premières colonnes pour ne garder
    que les informations nécessaires qui nous intéressent.
    On enregistre ensuite le fichier le fichier dans le format .csv : base-cc-filosofi-2014.csv
    Dans QGIS
    Cliquer sur « Couche » dans le menu puis « ajouter une couche » et enfin « Ajouter une couche de texte
    délimité »
    Une fenêtre s’ouvre à renseigner :
    Choisir le fichier base-cc-filosofi-2014.csv et « pas de géométrie »
    Puis sur ok
    Une nouvelle couche « apparait « base-cc-filosofi-2014 » dans le panneau des couches.
    Maintenant cliquer sur la couche « COMMUNE OCCITANIE puis faire un click droit avec la souris et selctionner
    « propriétés ».

    View Slide

  26. 26
    La fenêtre propriété s’ouvre et cliquer sur jointure puis sur .
    Une fenêtre s’ouvre et la renseigner comme suit.
    Puis OK
    La couche jointe apprait dans la fenêtre « propriété »
    Appuyer sur « Appliquer » et sur OK pour fermer la fenêtre
    Ouvrir la fenêtre des attributs de la couche COMMUNE_OCCITANIE et vérifier que les données du fichier base-
    cc-filosofi-2014.csv ont bien été ajoutées.

    View Slide

  27. 27
    EDITER LES CARTES
    ETAPE 1
    Cliquer sur « Projet » dans le menu du bandeau superieur => « nouveau composeur d’impression »
    Cliquer sur pour délimiter taille de la carte sur la feuille

    View Slide

  28. 28
    Cliquer sur l’emprise courante du canevas de la carte pour centrer l’image
    QGIS permet de faire des jpg, des SVG ou des pdf
    Cliquer sur l’icone jpg pour créer l’image

    View Slide
