2015-2016 Curs per a Nous coordinadors

2015-2016 Curs per a Nous coordinadors

3a sessió del curs per a nous coordinadors TAC de centre

Area TIC - ST Girona

November 08, 2015
Tweet

More Decks by Area TIC - ST Girona

Other Decks in Education

Transcript

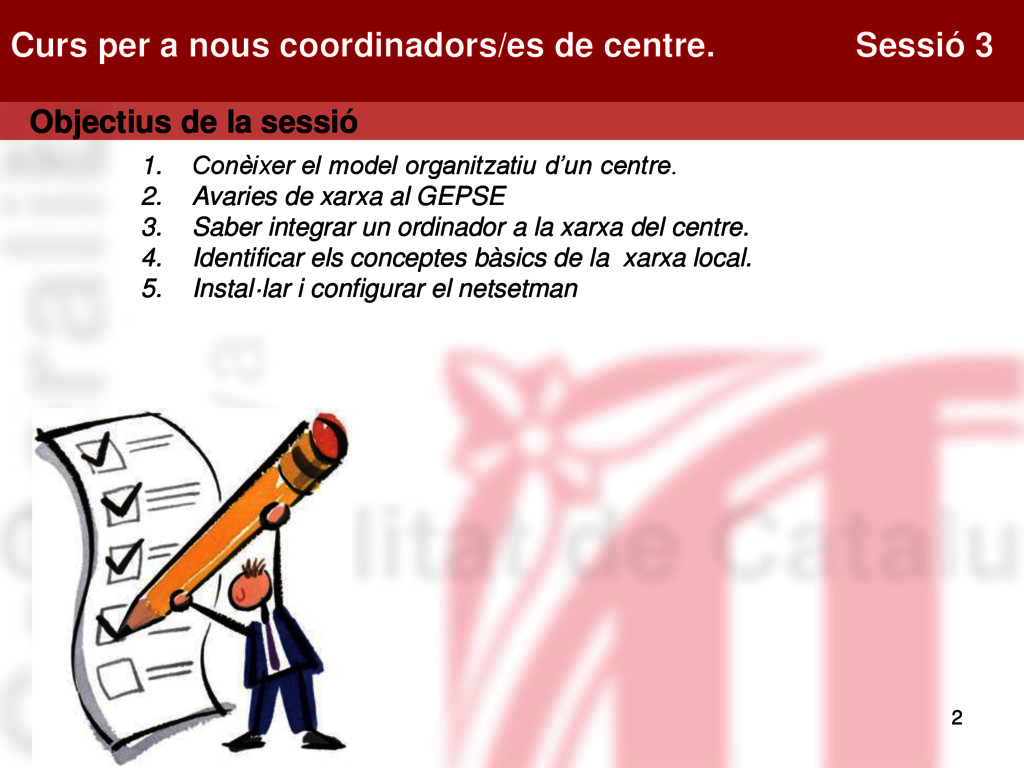

  1. 2 1. Conèixer el model organitzatiu d’un centre. 2. Avaries

    de xarxa al GEPSE 3. Saber integrar un ordinador a la xarxa del centre. 4. Identificar els conceptes bàsics de la xarxa local. 5. Instal·lar i configurar el netsetman Curs per a nous coordinadors/es de centre. Sessió 3 Objectius de la sessió
  2. Curs per a nous coordinadors/es de centre. Sessió 3 Organització

    del centre • Comissió TAC o TIC • Ús de les TAC en el centre. • Impressores • Distribució dels ordinadors • Tipologia de xarxa • Documentació TIC de centre
  3. • Programari • Edició imatges • Gestió imatges • Ofimàtica...

    Curs per a nous coordinadors/es de centre. Sessió 3 Parlem-ne • Informació de la coordinació • Arriba a tothom? • Com es distribueix • Amb quina freqüència

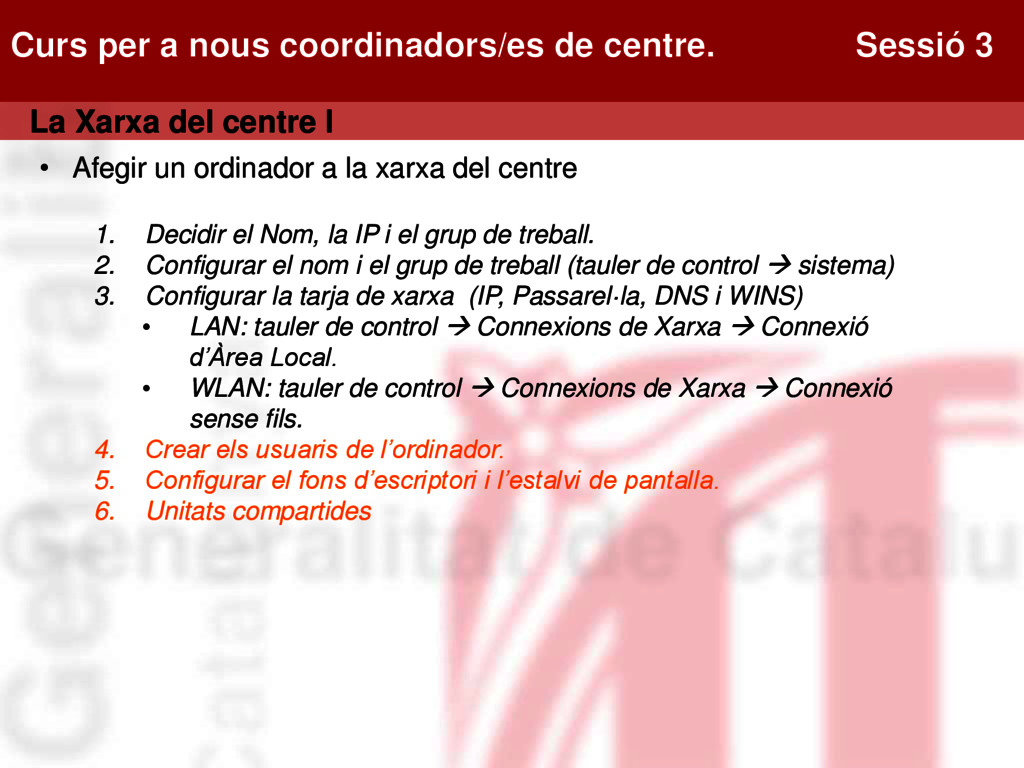

  4. • Afegir un ordinador a la xarxa del centre 1.

    Decidir el Nom, la IP i el grup de treball. 2. Configurar el nom i el grup de treball (tauler de control  sistema) 3. Configurar la tarja de xarxa (IP, Passarel·la, DNS i WINS) • LAN: tauler de control  Connexions de Xarxa  Connexió d’Àrea Local. • WLAN: tauler de control  Connexions de Xarxa  Connexió sense fils. 4. Crear els usuaris de l’ordinador. 5. Configurar el fons d’escriptori i l’estalvi de pantalla. 6. Unitats compartides Curs per a nous coordinadors/es de centre. Sessió 3 La Xarxa del centre I

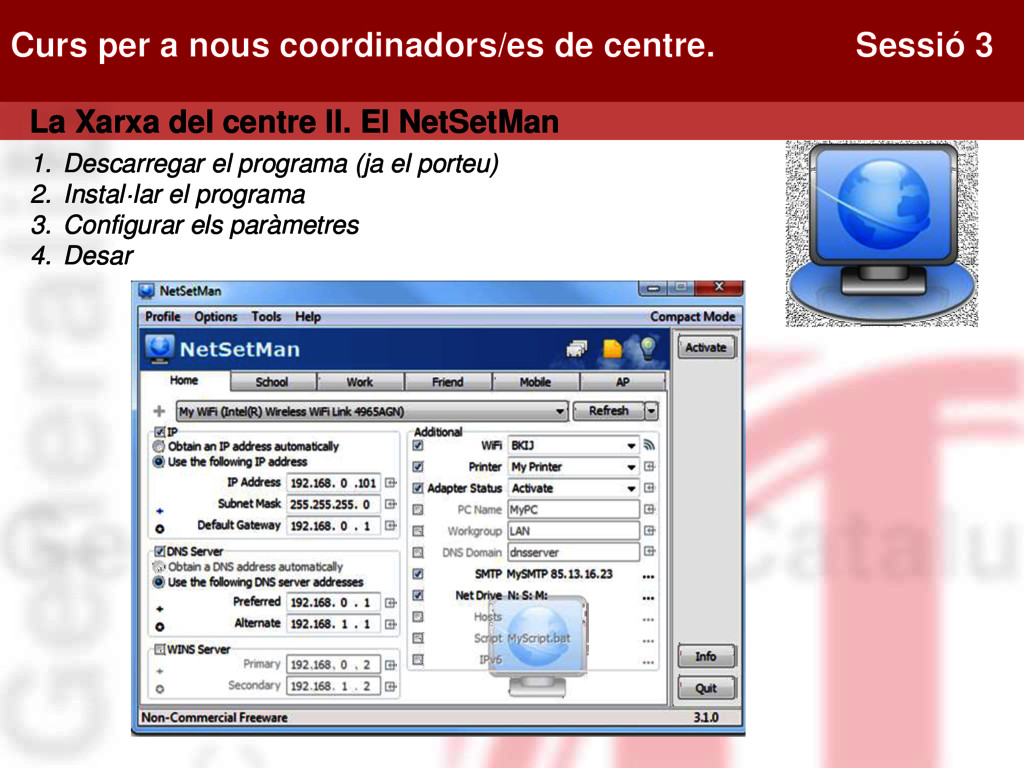

  5. 1. Descarregar el programa (ja el porteu) 2. Instal·lar el

    programa 3. Configurar els paràmetres 4. Desar Curs per a nous coordinadors/es de centre. Sessió 3 La Xarxa del centre II. El NetSetMan

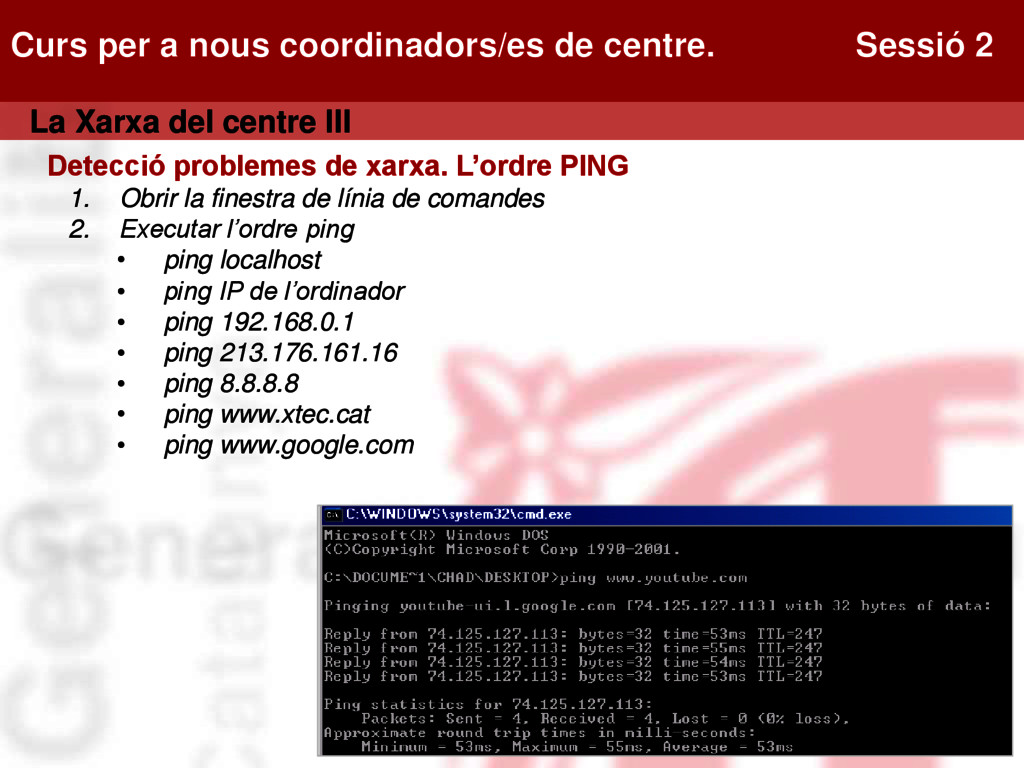

  6. Detecció problemes de xarxa. L’ordre PING 1. Obrir la finestra

    de línia de comandes 2. Executar l’ordre ping • ping localhost • ping IP de l’ordinador • ping 192.168.0.1 • ping 213.176.161.16 • ping 8.8.8.8 • ping www.xtec.cat • ping www.google.com Curs per a nous coordinadors/es de centre. Sessió 2 La Xarxa del centre III

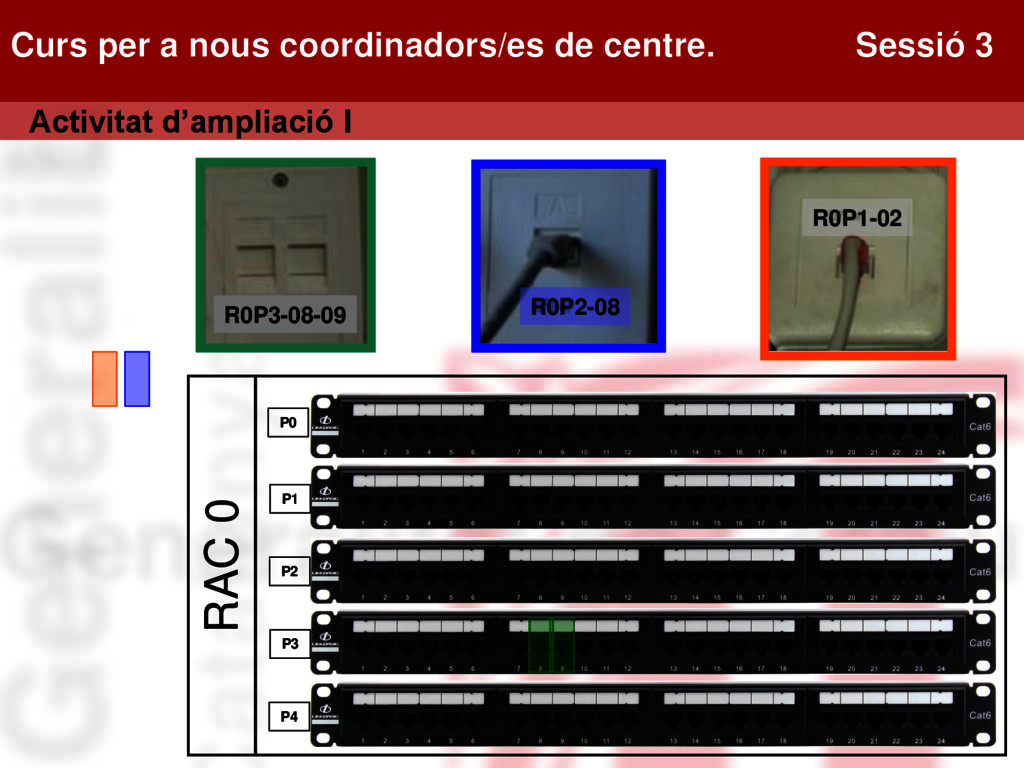

  7. P0 P1 P2 P3 P4 RAC 0 R0P3-08-09 R0P2-08 R0P1-02

    Activitat d’ampliació I Curs per a nous coordinadors/es de centre. Sessió 3
  8. P0 P1 P2 P3 P4 RAC 0 R0P3-08-09 R0P2-08 R0P1-02

    Activitat d’ampliació I Curs per a nous coordinadors/es de centre. Sessió 3

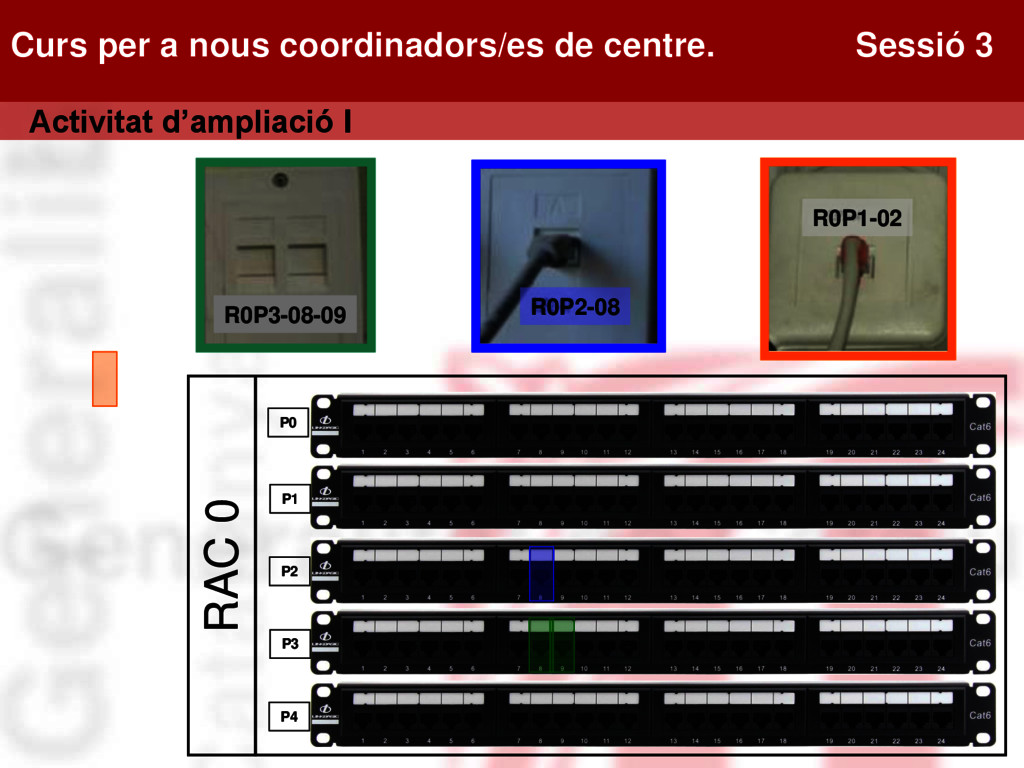

  9. P0 P1 P2 P3 P4 RAC 0 R0P3-08-09 R0P2-08 R0P1-02

    Activitat d’ampliació I Curs per a nous coordinadors/es de centre. Sessió 3
  10. P0 P1 P2 P3 P4 RAC 0 R0P3-08-09 R0P2-08 R0P1-02

    Activitat d’ampliació I Curs per a nous coordinadors/es de centre. Sessió 3

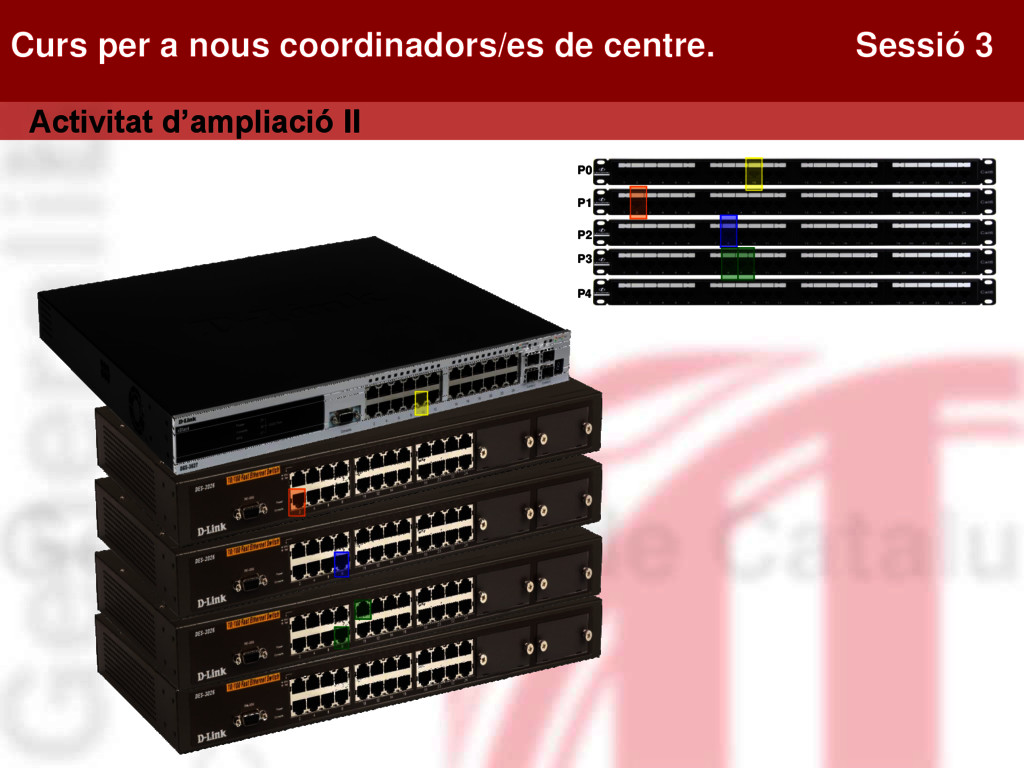

  11. P0 P1 P2 P3 P4 Activitat d’ampliació II Curs per

    a nous coordinadors/es de centre. Sessió 3
  12. P0 P1 P2 P3 P4 Activitat d’ampliació II Curs per

    a nous coordinadors/es de centre. Sessió 3
  13. P0 P1 P2 P3 P4 Activitat d’ampliació II Curs per

    a nous coordinadors/es de centre. Sessió 3
  14. P0 P1 P2 P3 P4 Activitat d’ampliació II Curs per

    a nous coordinadors/es de centre. Sessió 3

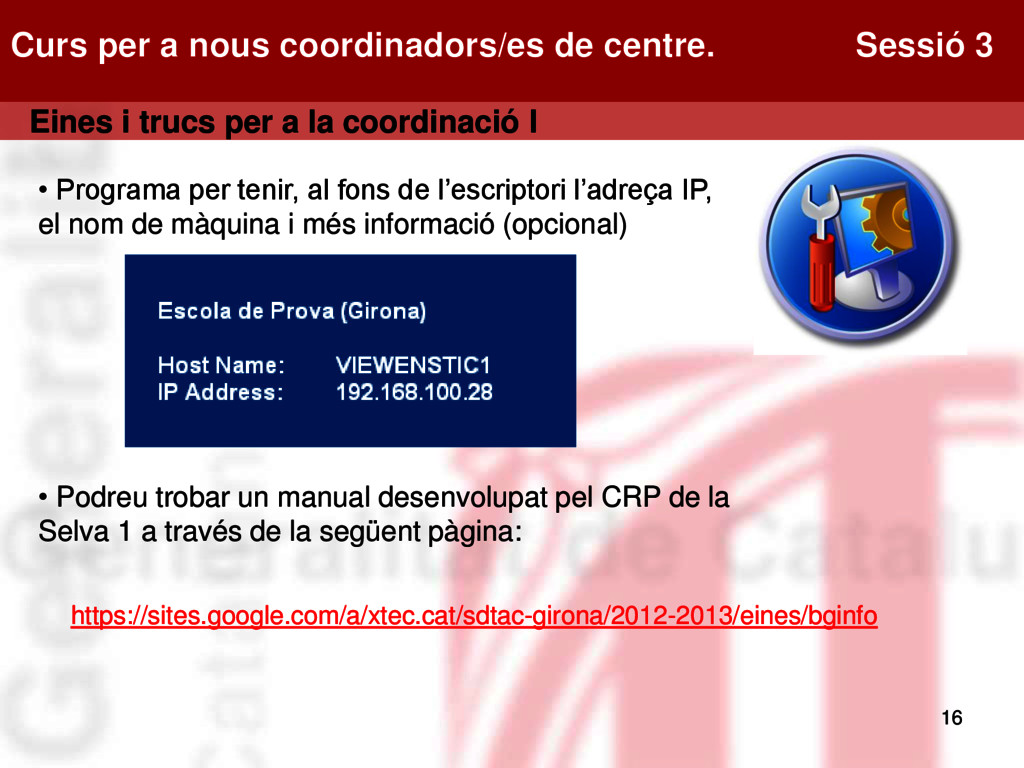

  15. 16 Curs per a nous coordinadors/es de centre. Sessió 3

    Eines i trucs per a la coordinació I • Programa per tenir, al fons de l’escriptori l’adreça IP, el nom de màquina i més informació (opcional) • Podreu trobar un manual desenvolupat pel CRP de la Selva 1 a través de la següent pàgina: https://sites.google.com/a/xtec.cat/sdtac-girona/2012-2013/eines/bginfo

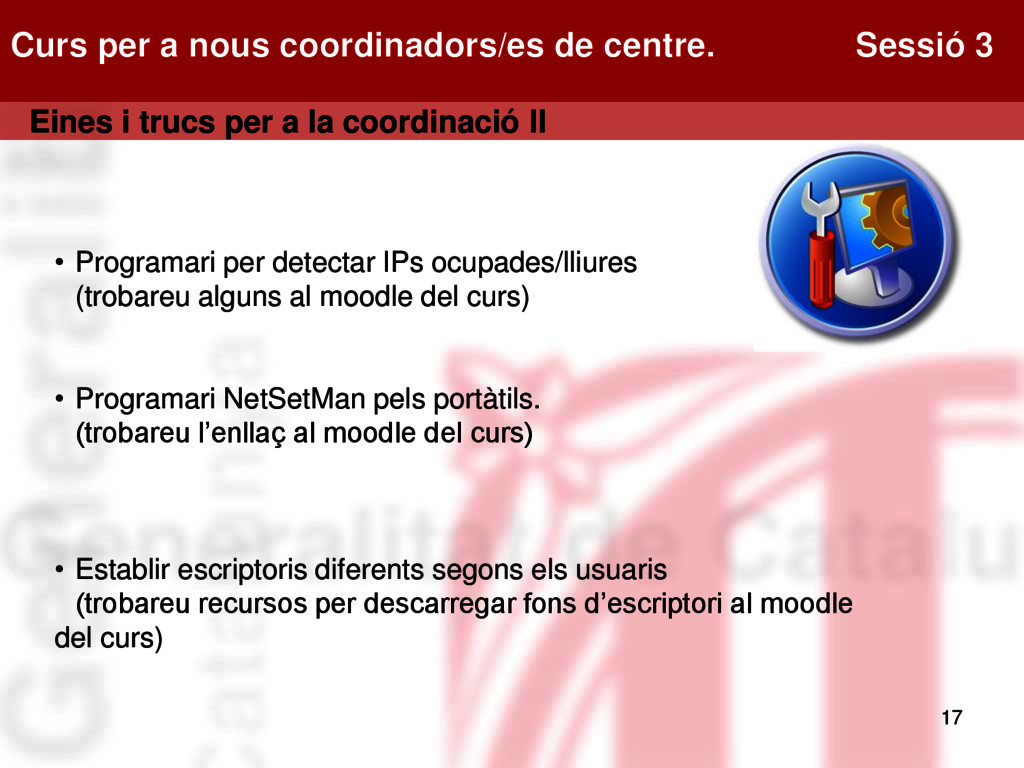

  16. 17 • Programari per detectar IPs ocupades/lliures (trobareu alguns al

    moodle del curs) • Programari NetSetMan pels portàtils. (trobareu l’enllaç al moodle del curs) • Establir escriptoris diferents segons els usuaris (trobareu recursos per descarregar fons d’escriptori al moodle del curs) Curs per a nous coordinadors/es de centre. Sessió 3 Eines i trucs per a la coordinació II

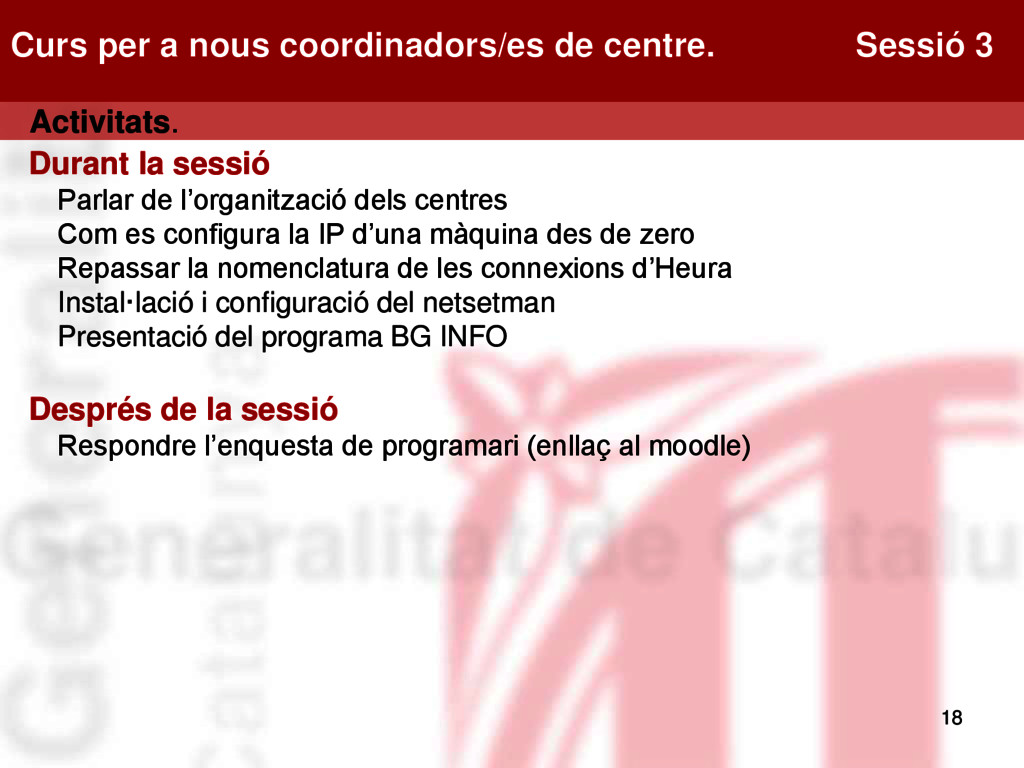

  17. 18 Parlar de l’organització dels centres Com es configura la

    IP d’una màquina des de zero Repassar la nomenclatura de les connexions d’Heura Instal·lació i configuració del netsetman Presentació del programa BG INFO Activitats. Curs per a nous coordinadors/es de centre. Sessió 3 Durant la sessió Respondre l’enquesta de programari (enllaç al moodle) Després de la sessió

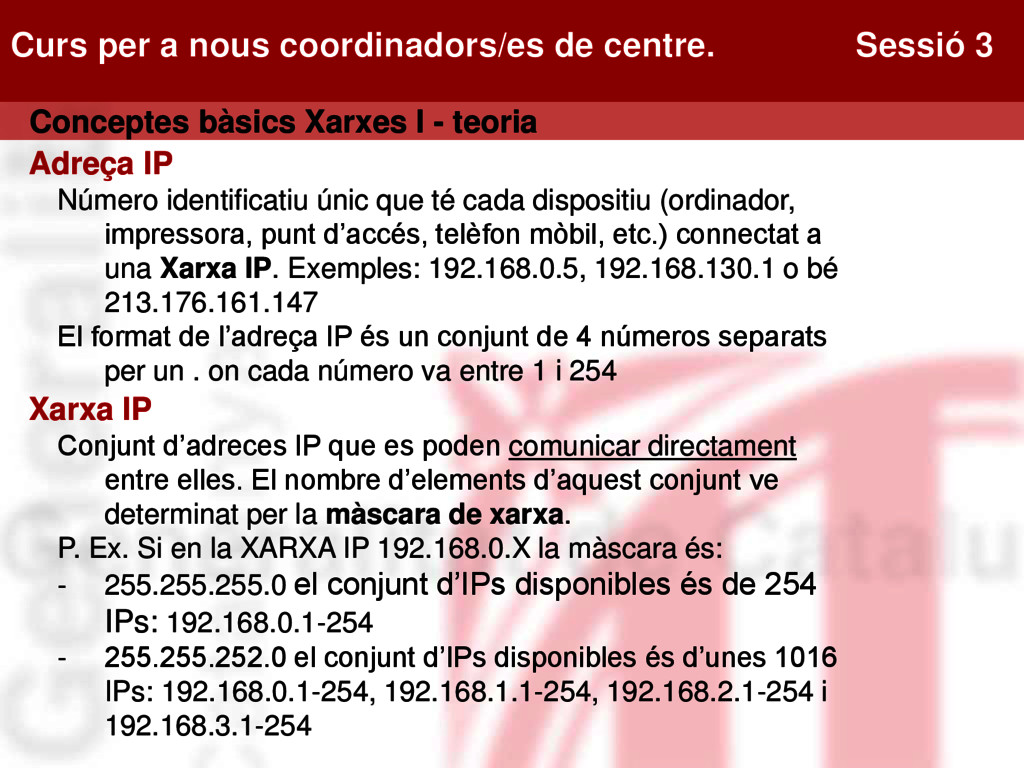

  18. Conceptes bàsics Xarxes I - teoria Curs per a nous

    coordinadors/es de centre. Sessió 3 Número identificatiu únic que té cada dispositiu (ordinador, impressora, punt d’accés, telèfon mòbil, etc.) connectat a una Xarxa IP. Exemples: 192.168.0.5, 192.168.130.1 o bé 213.176.161.147 El format de l’adreça IP és un conjunt de 4 números separats per un . on cada número va entre 1 i 254 Adreça IP Conjunt d’adreces IP que es poden comunicar directament entre elles. El nombre d’elements d’aquest conjunt ve determinat per la màscara de xarxa. P. Ex. Si en la XARXA IP 192.168.0.X la màscara és: - 255.255.255.0 el conjunt d’IPs disponibles és de 254 IPs: 192.168.0.1-254 - 255.255.252.0 el conjunt d’IPs disponibles és d’unes 1016 IPs: 192.168.0.1-254, 192.168.1.1-254, 192.168.2.1-254 i 192.168.3.1-254 Xarxa IP

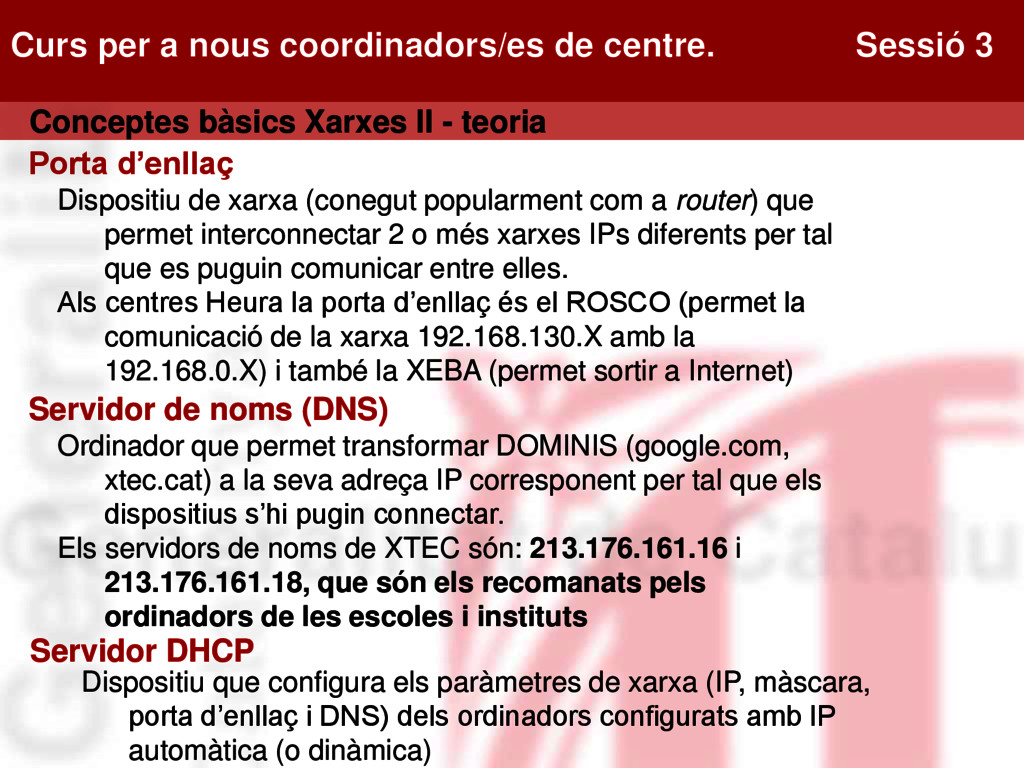

  19. Conceptes bàsics Xarxes II - teoria Curs per a nous

    coordinadors/es de centre. Sessió 3 Dispositiu de xarxa (conegut popularment com a router) que permet interconnectar 2 o més xarxes IPs diferents per tal que es puguin comunicar entre elles. Als centres Heura la porta d’enllaç és el ROSCO (permet la comunicació de la xarxa 192.168.130.X amb la 192.168.0.X) i també la XEBA (permet sortir a Internet) Porta d’enllaç Ordinador que permet transformar DOMINIS (google.com, xtec.cat) a la seva adreça IP corresponent per tal que els dispositius s’hi pugin connectar. Els servidors de noms de XTEC són: 213.176.161.16 i 213.176.161.18, que són els recomanats pels ordinadors de les escoles i instituts Servidor de noms (DNS) Servidor DHCP Dispositiu que configura els paràmetres de xarxa (IP, màscara, porta d’enllaç i DNS) dels ordinadors configurats amb IP automàtica (o dinàmica)
  20. Conceptes bàsics Xarxes III - pràctica Curs per a nous

    coordinadors/es de centre. Sessió 3 Centre No Heura: - Cable: 192.168.0.1-254 - Wifi: 192.168.0.1-254 Centre Heura: - Cable: 192.168.0.1-254 - Wifi: 192.168.130.1-254 Centre Educat1x1: - Cable: 192.168.0-3.1-254* - Wifi docent: 192.168.0-3.1-254 / 192.168.130.1-254 - Wifi Educat1x1: 192.168.171-175.1-254 Adreça IP * Amb màscara de xarxa 255.255.255.0 només podem fer servir 192.168.0.1-254
  21. Conceptes bàsics Xarxes IV - pràctica Curs per a nous

    coordinadors/es de centre. Sessió 3 Centre No Heura: - Cable: 255.255.255.0 - Wifi: 255.255.255.0 Centre Heura: - Cable: 255.255.255.0 - Wifi: 255.255.255.0 Centre Educat1x1: - Cable: 255.255.252.0 - Wifi docent: 255.255.252.0* ** - Wifi Educat1x1: 255.255.248.0* Màscara de xarxa * Amb IP automàtica – DHCP – hauria de funcionar ** Si tenim IP 192.168.130.X ha de ser 255.255.255.0

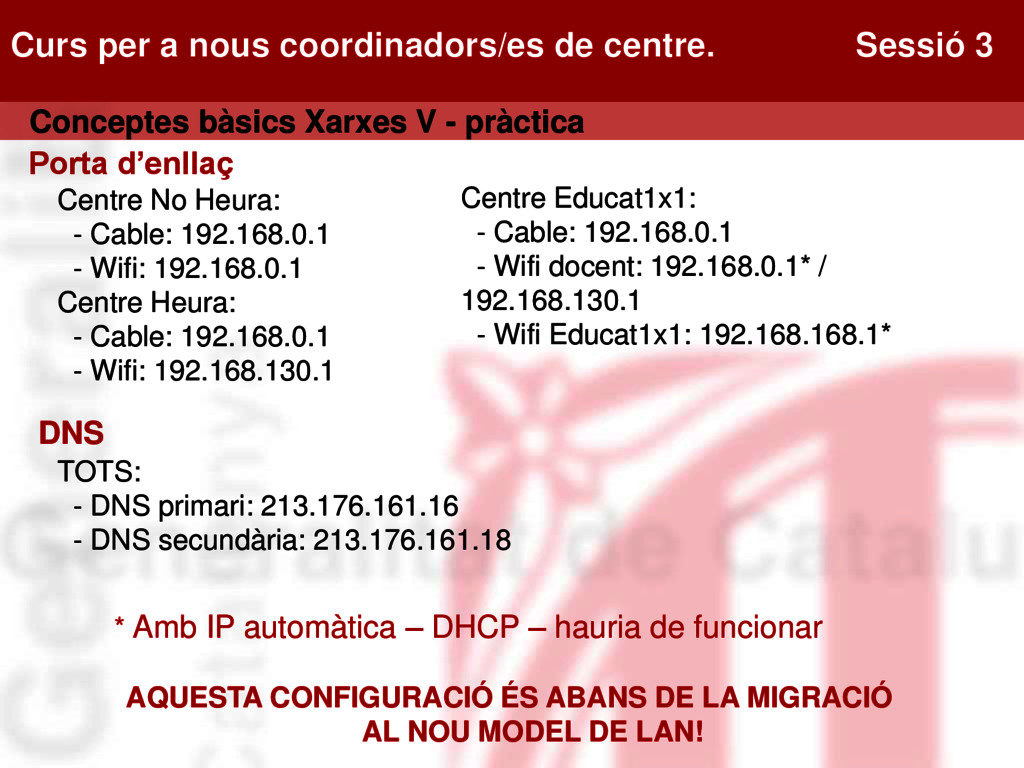

  22. Conceptes bàsics Xarxes V - pràctica Curs per a nous

    coordinadors/es de centre. Sessió 3 Centre No Heura: - Cable: 192.168.0.1 - Wifi: 192.168.0.1 Centre Heura: - Cable: 192.168.0.1 - Wifi: 192.168.130.1 Porta d’enllaç * Amb IP automàtica – DHCP – hauria de funcionar DNS TOTS: - DNS primari: 213.176.161.16 - DNS secundària: 213.176.161.18 Centre Educat1x1: - Cable: 192.168.0.1 - Wifi docent: 192.168.0.1* / 192.168.130.1 - Wifi Educat1x1: 192.168.168.1* AQUESTA CONFIGURACIÓ ÉS ABANS DE LA MIGRACIÓ AL NOU MODEL DE LAN!
