of Applied Sciences Unity® Volume Rendering Plug-in zum Rendern von medizinischen Daten Bachelor Thesis 2016 – Präsentation (Version Oktober 2016) Diplomand: Roland Bruggmann Betreuer: Prof. Dr. Urs Künzler, cpvrLab Experte: Dr. Federico Flückiger, Eidg. Finanzdepartement EFD ▶ Fachbereich Informatik, Vertiefung in Computer Perception and Virtual Reality

of Applied Sciences Ausgangslage

of Applied Sciences Ausgangslage Cave Automatic Virtual Environment (CAVE)

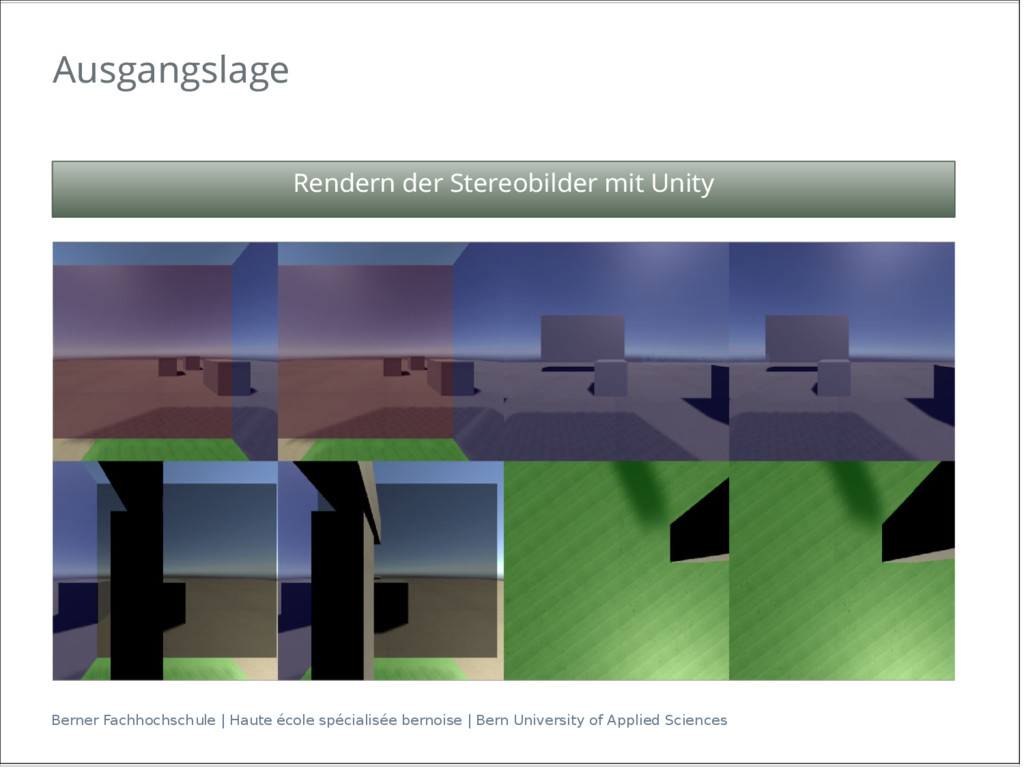

of Applied Sciences Ausgangslage Rendern der Stereobilder mit Unity

of Applied Sciences Ausgangslage Simulation Operationssaal als Serious Game

of Applied Sciences Ausgangslage Volumengrafik einbinden

of Applied Sciences Problemstellung

of Applied Sciences Problemstellung Medizinische Daten als Volumengrafik

of Applied Sciences Problemstellung Plug-in für Unity

of Applied Sciences Problemstellung Berechnung auf den Grafikprozessoren

of Applied Sciences Grundlagen

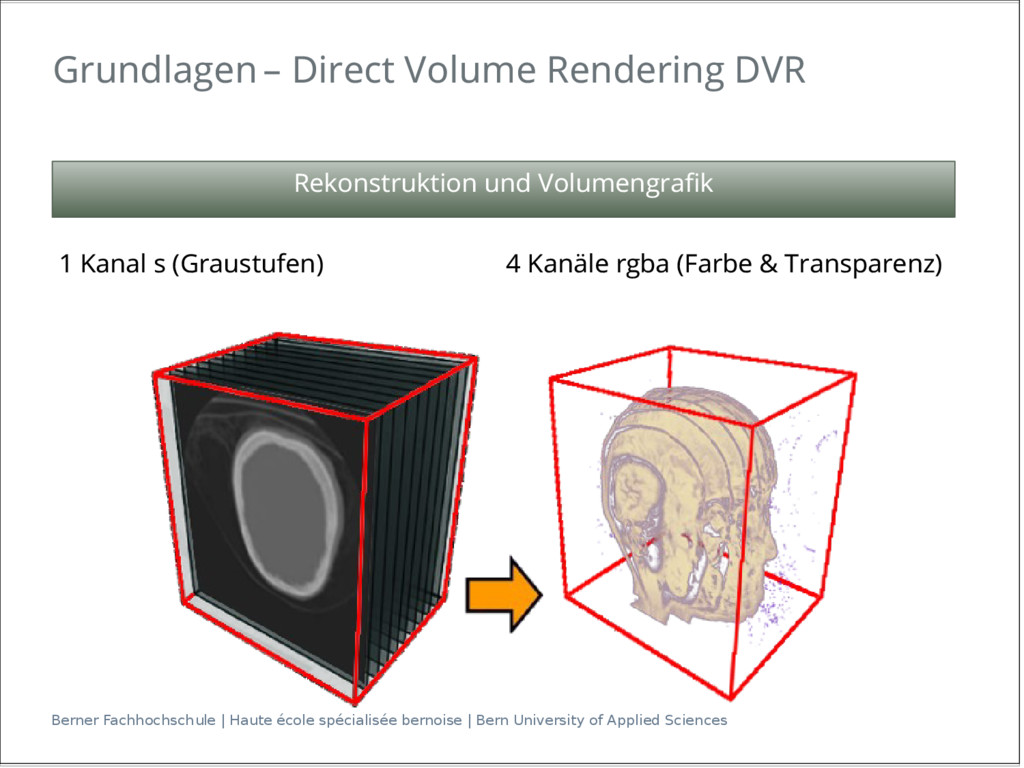

of Applied Sciences Grundlagen – Direct Volume Rendering DVR Rekonstruktion und Volumengrafik 4 Kanäle rgba (Farbe & Transparenz) 1 Kanal s (Graustufen)

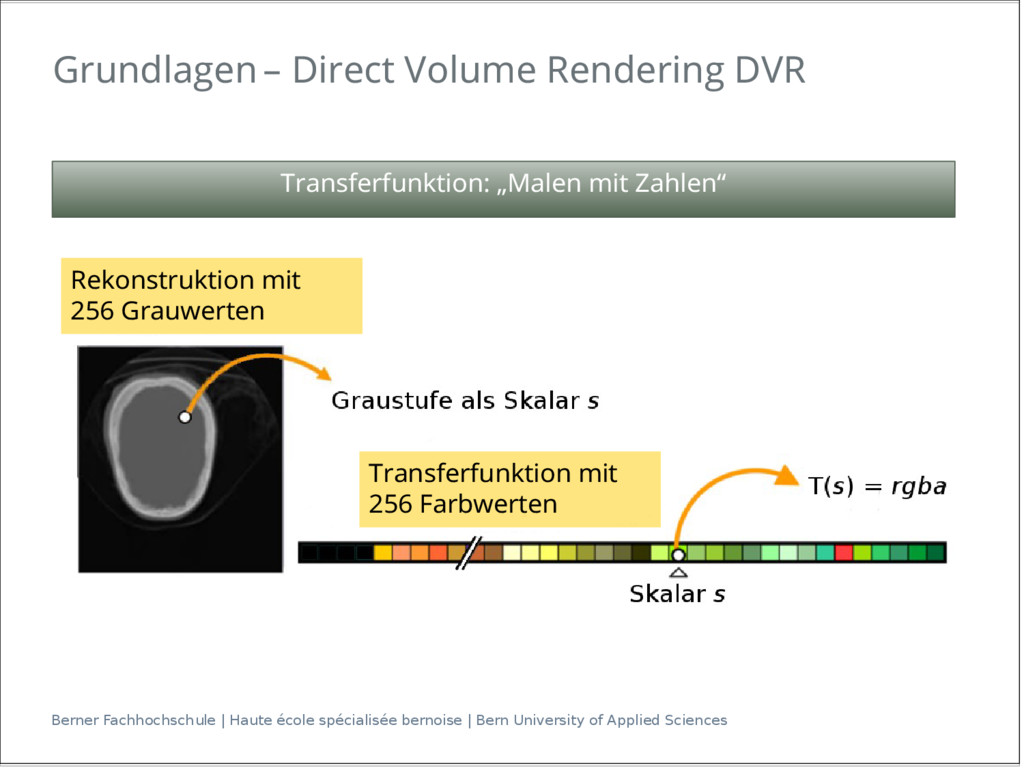

of Applied Sciences Grundlagen – Direct Volume Rendering DVR Transferfunktion: „Malen mit Zahlen“ Transferfunktion mit 256 Farbwerten Rekonstruktion mit 256 Grauwerten

of Applied Sciences Grundlagen – Unity: Engine und Editor Namespace UnityEngine Namespace UnityEditor GameObject2 GameObject2 Component Pattern Scenegraph

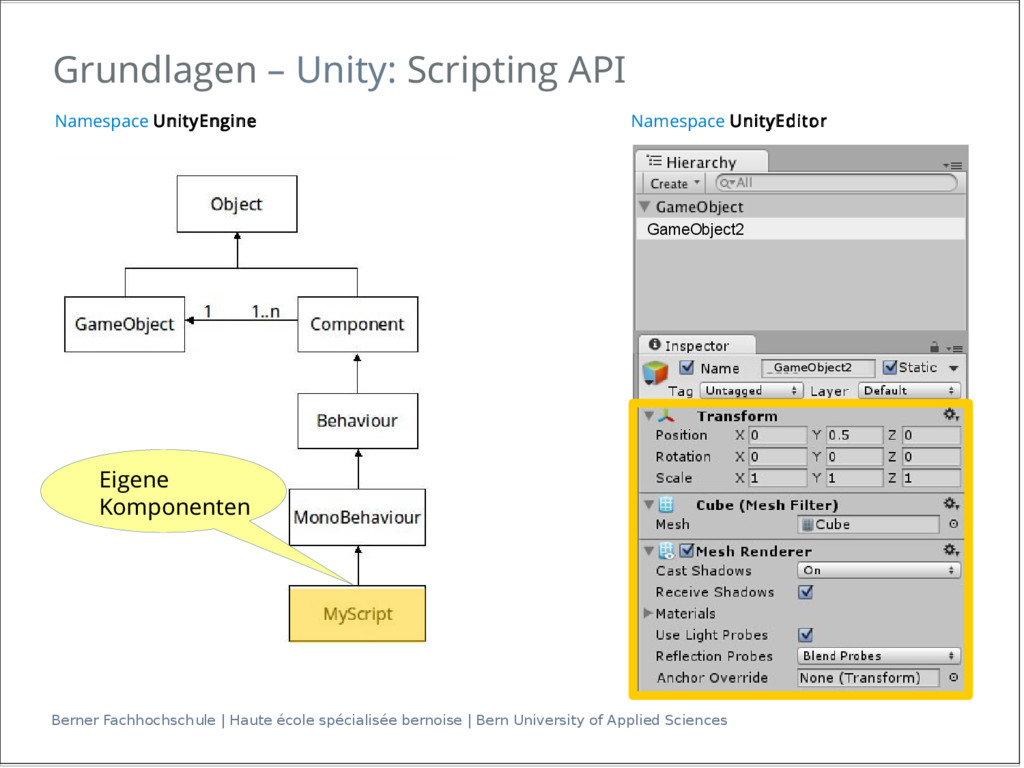

of Applied Sciences Grundlagen – Unity: Scripting API Namespace UnityEngine Namespace UnityEditor GameObject2 GameObject2 Eigene Komponenten

of Applied Sciences Grundlagen – Unity: ShaderLab 3D-Model: Mesh (Cube) Shaded graphics C-/H-/N-Map: Texture2D

of Applied Sciences Konzept

of Applied Sciences Konzept – User Story Actors und Systemgrenzen Offstage Offstage Supporting Supporting System Game Developer als Primary Actor Operator, Patient, MRT / CT, DICOM-Daten GPUs, Serious Game im CAVE, Training von OP-Personal

of Applied Sciences Konzept – Requirements Workshop Mockup Unity Editor

of Applied Sciences Konzept – Requirements Workshop DVR mit Region of Interest ROI

of Applied Sciences Konzept – Use Cases Model

of Applied Sciences Design

of Applied Sciences Design – Paketdiagramm Menu und Utility - Import DICOM Dataset - Create Reconstruction (Texture3D) - Create GO Volume with ROI

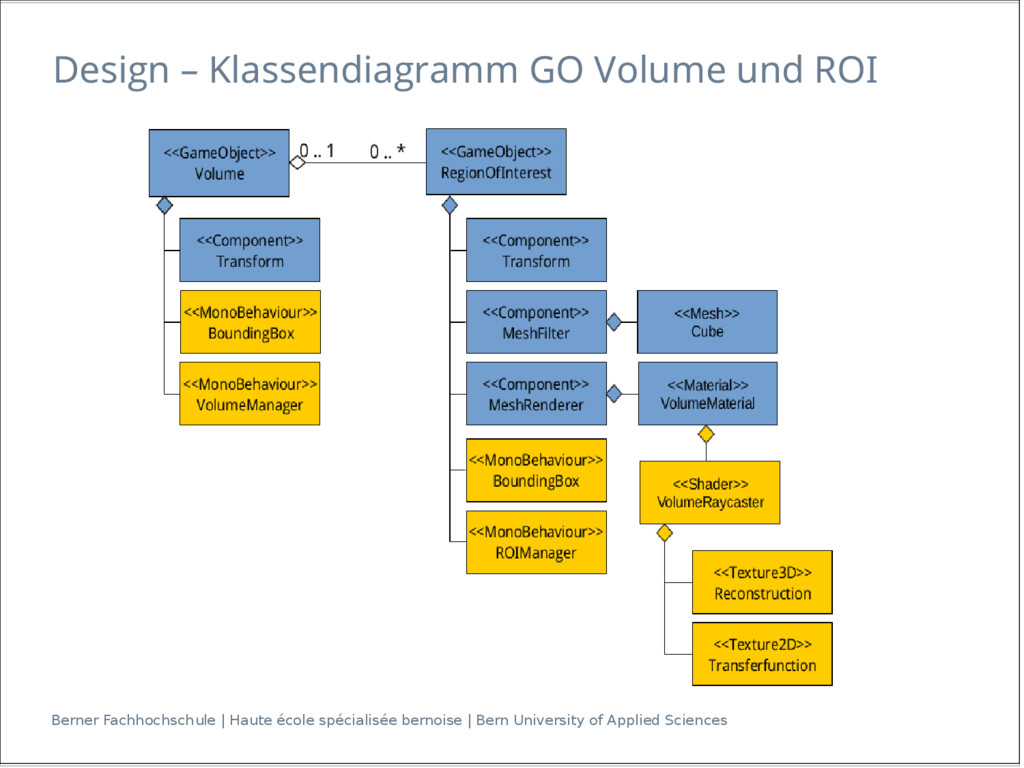

of Applied Sciences Design – Klassendiagramm GO Volume und ROI

of Applied Sciences Design – Unity ShaderLab Volume Graphics ROI: Mesh (Cube) Pixel Shader: Raycaster TRS of ROI: Matrix4x4 Reconstruction: Texture3D TF: Texture2D

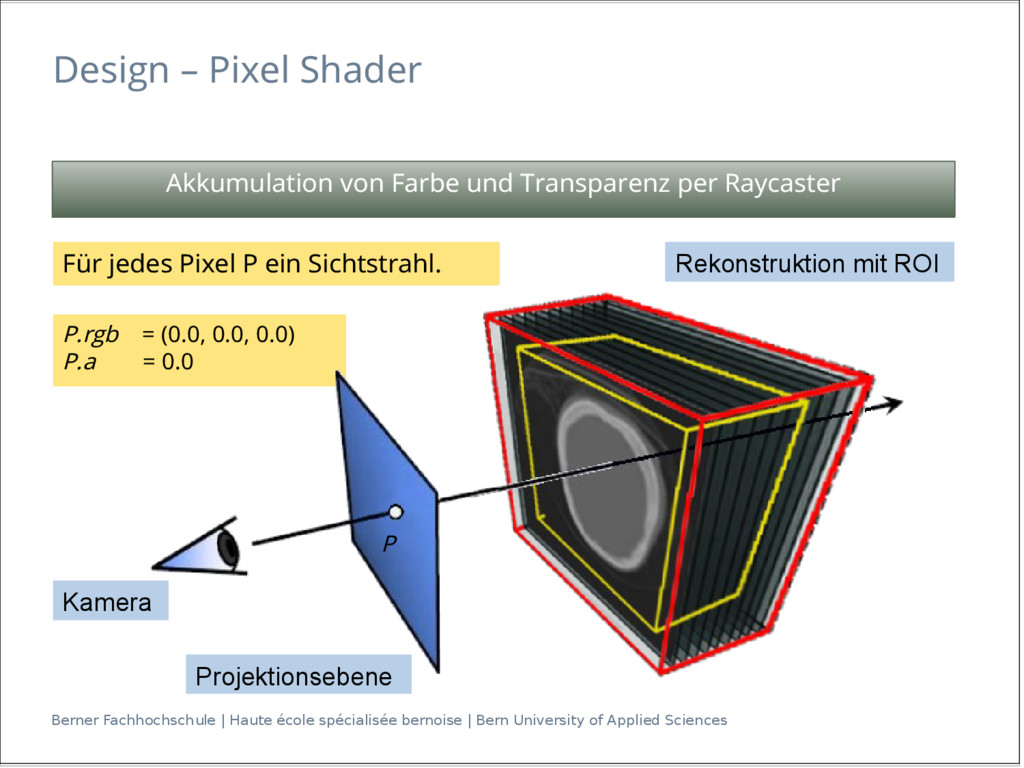

of Applied Sciences P.rgb = (0.0, 0.0, 0.0) P.a = 0.0 Design – Pixel Shader P Akkumulation von Farbe und Transparenz per Raycaster Projektionsebene Kamera Rekonstruktion mit ROI Für jedes Pixel P ein Sichtstrahl.

of Applied Sciences P.rgb += T(s 1 ).rgb * T(s 1 ).a P.a += T(s 1 ).a T(s 1 ) Design – Pixel Shader s 1 P Akkumulation von Farbe und Transparenz per Raycaster

of Applied Sciences P.rgb += T(s 2 ).rgb * T(s 2 ).a P.a += T(s 2 ).a P s 2 Akkumulation von Farbe und Transparenz per Raycaster Design – Pixel Shader T(s 2 )

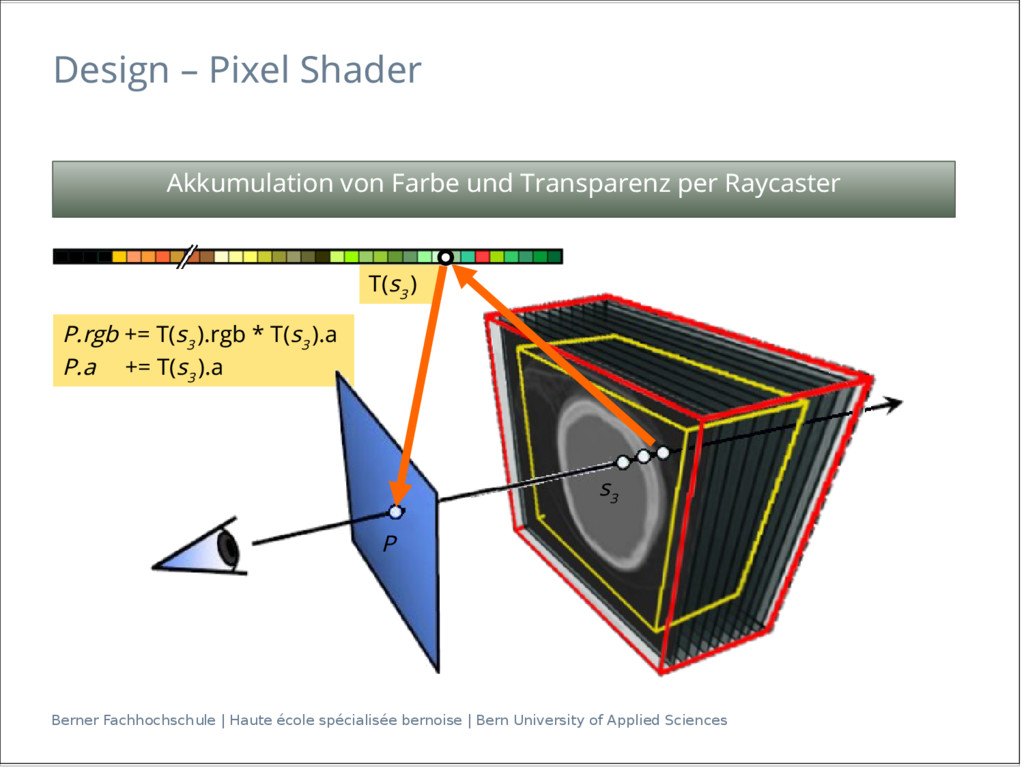

of Applied Sciences T(s 3 ) P.rgb += T(s 3 ).rgb * T(s 3 ).a P.a += T(s 3 ).a P s 3 Akkumulation von Farbe und Transparenz per Raycaster Design – Pixel Shader

of Applied Sciences T(s 3 ) P.rgb += T(s 3 ).rgb * T(s 3 ).a P.a += T(s 3 ).a P s 3 Akkumulation von Farbe und Transparenz per Raycaster Design – Pixel Shader Stopp wenn - P.a grösser als Alpha-Threshold oder - s ausserhalb ROI

of Applied Sciences Für jede Zeile ... Design – Pixel Shader Akkumulation von Farbe und Transparenz per Raycaster

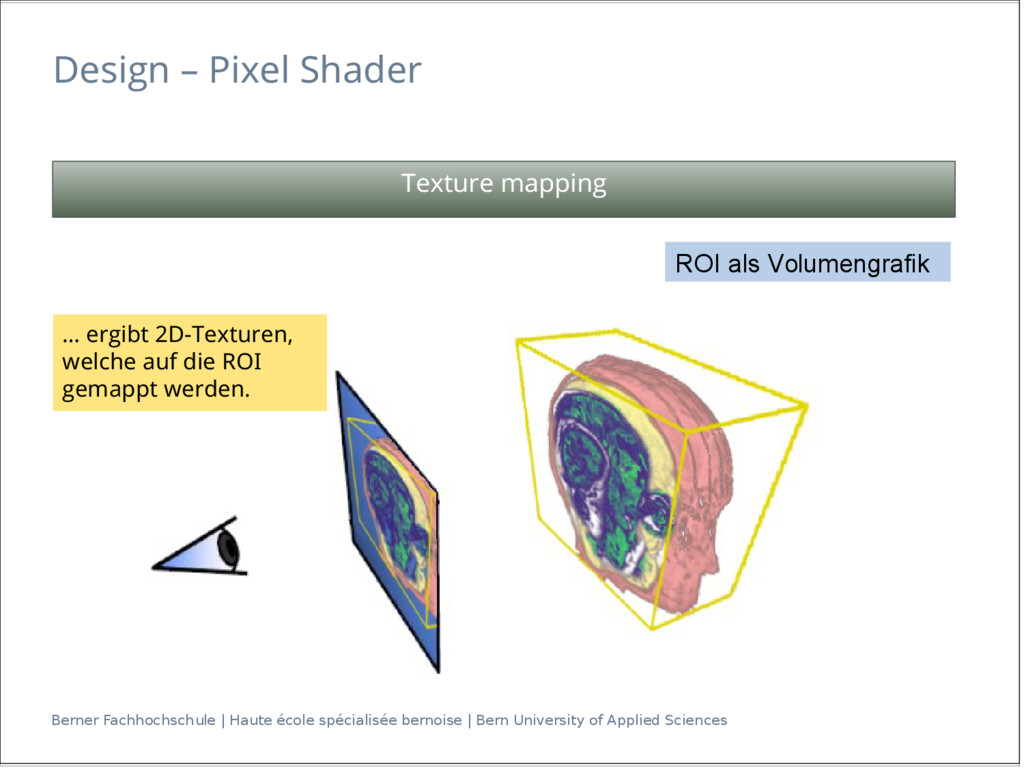

of Applied Sciences Design – Pixel Shader Texture mapping … ergibt 2D-Texturen, welche auf die ROI gemappt werden. ROI als Volumengrafik

of Applied Sciences Umsetzung

of Applied Sciences Umsetzung Volume Rendering im Unity Editor

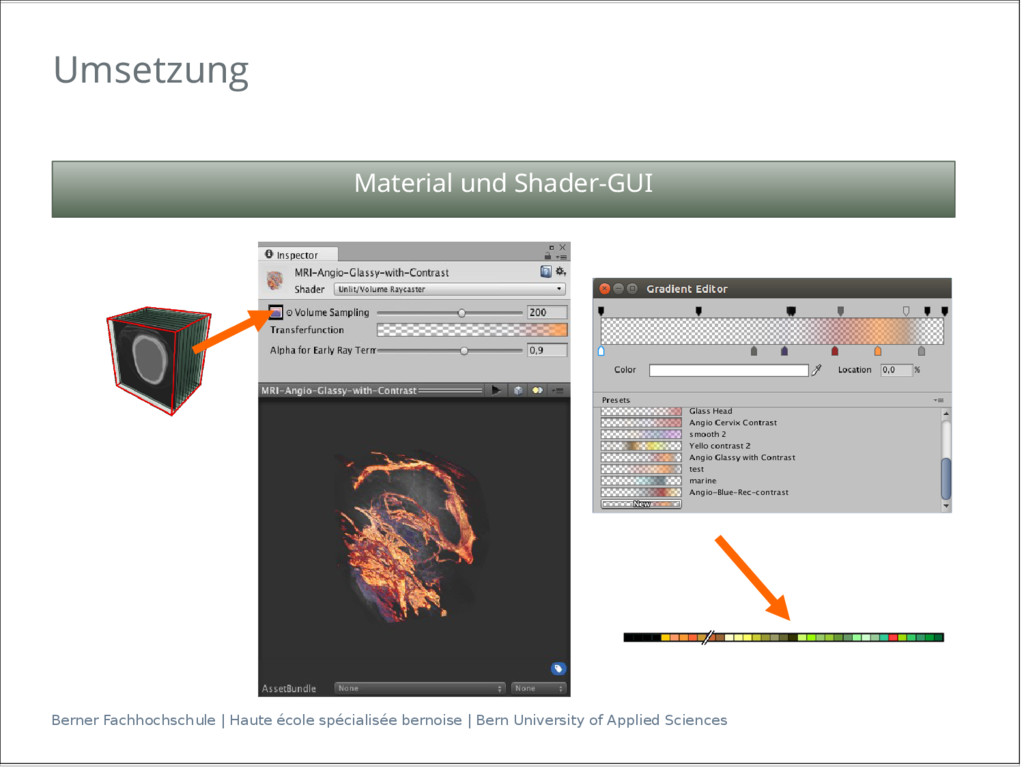

of Applied Sciences Umsetzung Material und Shader-GUI

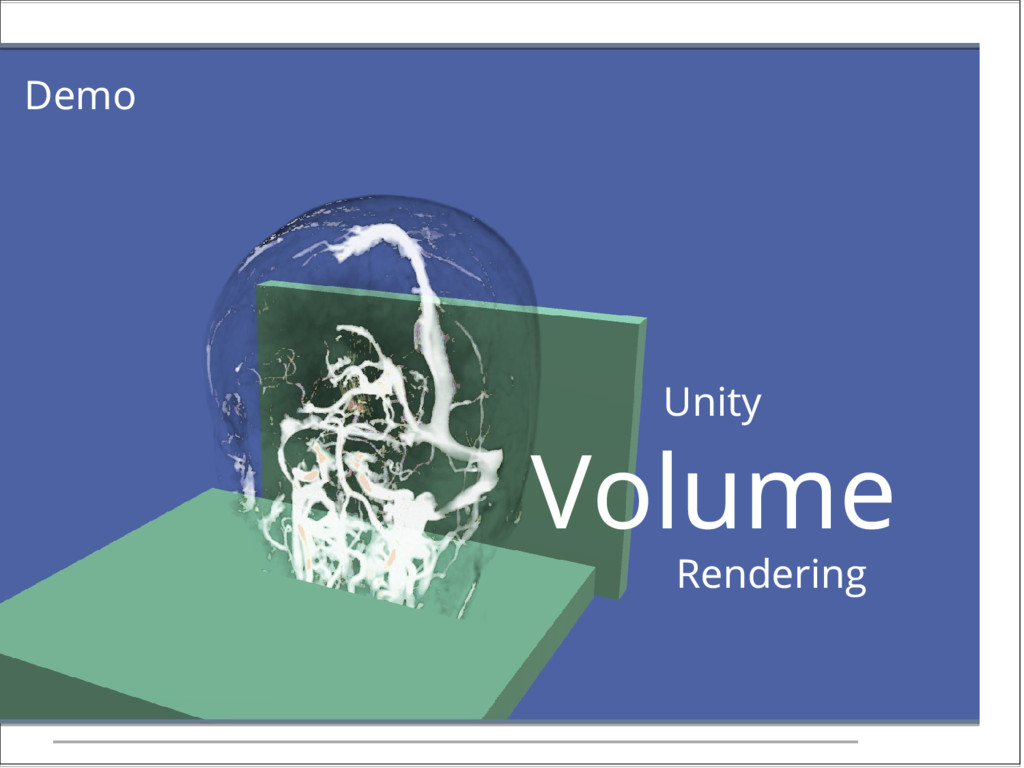

of Applied Sciences Volume Rendering Unity Demo

of Applied Sciences Danke für Ihre Aufmerksamkeit.

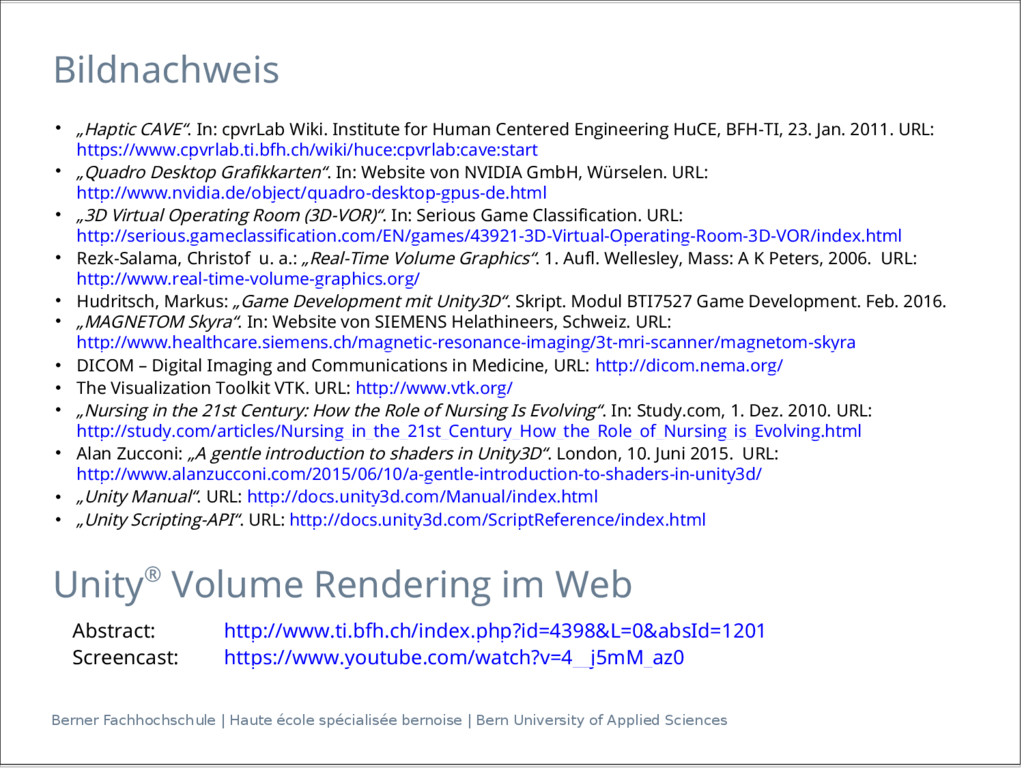

of Applied Sciences  „Haptic CAVE“. In: cpvrLab Wiki. Institute for Human Centered Engineering HuCE, BFH-TI, 23. Jan. 2011. URL: https://www.cpvrlab.ti.bfh.ch/wiki/huce:cpvrlab:cave:start  „Quadro Desktop Grafikkarten“. In: Website von NVIDIA GmbH, Würselen. URL: http://www.nvidia.de/object/quadro-desktop-gpus-de.html  „3D Virtual Operating Room (3D-VOR)“. In: Serious Game Classification. URL: http://serious.gameclassification.com/EN/games/43921-3D-Virtual-Operating-Room-3D-VOR/index.html  Rezk-Salama, Christof u. a.: „Real-Time Volume Graphics“. 1. Aufl. Wellesley, Mass: A K Peters, 2006. URL: http://www.real-time-volume-graphics.org/  Hudritsch, Markus: „Game Development mit Unity3D“. Skript. Modul BTI7527 Game Development. Feb. 2016.  „MAGNETOM Skyra“. In: Website von SIEMENS Helathineers, Schweiz. URL: http://www.healthcare.siemens.ch/magnetic-resonance-imaging/3t-mri-scanner/magnetom-skyra  DICOM – Digital Imaging and Communications in Medicine, URL: http://dicom.nema.org/  The Visualization Toolkit VTK. URL: http://www.vtk.org/  „Nursing in the 21st Century: How the Role of Nursing Is Evolving“. In: Study.com, 1. Dez. 2010. URL: http://study.com/articles/Nursing_in_the_21st_Century_How_the_Role_of_Nursing_is_Evolving.html  Alan Zucconi: „A gentle introduction to shaders in Unity3D“. London, 10. Juni 2015. URL: http://www.alanzucconi.com/2015/06/10/a-gentle-introduction-to-shaders-in-unity3d/  „Unity Manual“. URL: http://docs.unity3d.com/Manual/index.html  „Unity Scripting-API“. URL: http://docs.unity3d.com/ScriptReference/index.html Bildnachweis Unity® Volume Rendering im Web Abstract: http://www.ti.bfh.ch/index.php?id=4398&L=0&absId=1201 Screencast: https://www.youtube.com/watch?v=4__j5mM_az0
