1. 商業空間智慧燈控方案 建置指南 台科電科技股份有限公司 1.0c
2. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 2 目錄 / CONTENTS ① 規劃 Design ② 安裝 Install ③ 設定 Config ④ 手機APP Application ⑤ 常見問題 FAQ
3. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ① 規 劃 案場規劃 3
4. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 通信網關 主機箱 ① 規劃：架構說明 4 分區１ 照明控制盤 電源盤 2C通信線 分區２ 照明控制盤 ..… 2C通信線 電力線 電力線 迴路１ R1 迴路２ R2 迴路３… R3 4C控制線 現場數位開關 現場數位開關(選購) Cat5E/6E 分區１ 通信網關 CC600 RCU308R控制器 CC113集線器
5. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ① 規劃：需進行規劃元件 ✓ 如何進行案場規劃？ 5 須規劃元件 說明 功能用途 備註 通信網關主機盤 弱電盤體 內含通信網關CC600 系統主機，作為系統前後期 設定及控制執行，包括點位、 場景、排程等 照明控制盤 控制照明迴路盤體，內含控制器 RCU308R、集線器CC113 與電源供應器 接受命令進行照明迴路 開啟與關閉 每個盤可控制 8組照明迴路 數位開關 現場操作開關 現場人員進行操作之介面 可用手機APP取代 為選購及備援
6. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ① 規劃 ✓ 如何進行案場規劃？ 1. 統計照明迴路數量 • 統計各區迴路(開關切)數量 • 可依需求進行細分 3. 規劃照明控制盤體安裝位置 • 將鄰近8個以內照明迴路編為一組，並選定照明控制 盤安裝位置，箱體安裝為壁掛或嵌入式，8迴路(開 關切)以內，箱體為 610 x 610 x 85mm 6 2. 選定通信網關主機盤體安裝位置 • 須提供網路 • 需要提供一組工作電源 4. 選定數位開關安裝位置 • 選購，牆面安裝，多為出入口、工作區或櫃檯 • 用4C控制線拉到最近的照明控制盤，詳見安裝手冊
7. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ① 規劃：範例 ✓ 餐廳 7 倉儲 辦公室 櫃台 廚房 洗手間 1-R3 1-R1 1-R2 2-R4 1-R4 2-R1 入 口 L1 G1 L2 S2 S3 2-R2 2-R3 S1 吊燈 日光燈 投射燈 崁燈 L1 G1 L2 S2 S4 通信網關主機盤 照明控制盤 數位開關 S3 營業區 4C通信線至L1 S1 S4
8. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ① 規劃：填表格-區域 ✓ 填寫每個盤體配置資訊，若平面圖有標示盤及開關的位置及編號，安裝位置可填寫代號 區域 盤名 迴路數量 照明盤安裝位置 數位開關數量 數位開關位置 通信線串接順序 通信網關 G1 --- 櫃台後方 --- --- 0 營業區 L1 4 櫃台後方 1 櫃台後方牆上 S1 1 辦公倉儲區 L2 4 倉儲東南角 3 入口牆上 S2，S3，S4 2 8 *備註：填寫表格是作為設定時的依據，請參閱③設定
9. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ① 規劃：填表格-迴路(開關切) ✓ 每個照明控制盤均配有一台RCU308R控制器，最多可控制8個迴路(R1~R8)，地址為串接順序不可重複 盤名 迴路(照明) 位置描述 控制器地址 照明迴路編號 燈具型式 燈具數量 燈具總瓦數 L1 1-5桌 1 1-R1 吊燈 5 100 L1 6-8桌 1 1-R2 吊燈 3 60 L1 櫃台走道 1 1-R3 崁燈 8 128 L1 廚房 1 1-R4 日光燈 4 224 L2 洗手間 2 2-R1 崁燈 2 32 L2 辦公室 2 2-R2 日光燈 2 112 L2 倉儲 2 2-R3 日光燈 2 112 L2 投射燈 2 2-R4 投射燈 4 180 9 ✓ 迴路編號為控制器地址加迴路，例如地址1，第3迴路，編號則為1-R3 *備註：填寫表格是作為設定時的依據，請參閱③設定
10. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ② 安 裝 施工安裝、測試 10
11. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ② 安裝：設備安裝 ✓ 如何避免安裝問題？ 安裝方式 • 請依照安裝手冊說明進行安裝 • 如有線材採購問題請洽台科電 測試 • 安裝完畢後請進行通電測試，確認線路安裝正確 • 採用控制器上的1~8按鈕進行個別迴路控制測試 11 R1~R8測試按鍵 紅燈代表開燈 熄滅代表關燈
12. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ② 安裝：網路架設 ✓ 通信網關CC600需要連到網際網路本系統才能正常運作 12 通信網關 主機箱 網際網路 台科電燈控雲 通信網關CC600 路由器/IP分享器 備註：1.需可連線到網際網路 2.建議採用內網固定IP
13. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ③ 設 定 區域、照明點位建置、照明情境設定 13
14. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 14 ③ 設定：設定流程 1. 控制器地址設定 2. 連線到通信網關 3. 迴路設定 4. 場景設定 5. 區域設定 6. 開關設定
15. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ③ 設定 ✓ 透過控制器上的指撥開關進行地址設定 1. 控制器地址設定 • RCU控制器的地址不能重複，請依據 ① 規劃：填表格-迴路(開關切) 進行設定 • 透過指撥開關進行地址設定 • 請參閱安裝手冊說明 15
16. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ③ 設定 ✓ 連線到通信網關CC600進行設定 2. 連線到通信網關 • 請準備一台筆記型電腦 • 將電腦透過WiFi連接到通信網關CC600 • 若尚未架設網路，請用網路線直接與 CC600連接，並將電腦IP設為CC600的同一個預設 網域，例如192.168.1.10 • 開啟Chrome瀏覽器，輸入通信網關IP，連線後開始 設定 16 通信網關 主機箱 通信網關CC600 路由器/IP分享器 筆記型電腦 *備註：CC600建議採用LAN固定IP
17. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ③ 設定 ✓ 在網頁上設定控制器及照明迴路 3. 迴路設定 • 點位設定=>迴路設定 • 新增RCU控制器，設定編號(地址)及名稱， 控制器名稱可採用照明控制盤名稱或安裝 位置描述 • 編輯迴路名稱，請依據 ① 規劃：填表格- 迴路(開關切) 中的 “迴路(照明)位置描述” 17
18. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ③ 設定 ✓ 在網頁上設定照明場景 4. 場景設定 • 場景為照明的開關組合，依活動或排程需 求預先進行照明開關組合設定 • 點位設定=>場景設定 • 新增場景，設定編號及名稱 • 編輯該場景的照明迴路開關組合，設定時 可先進行現場照明場景預覽，確認無誤再 確認儲存 18 *備註：可依需求隨時進行調整
19. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ③ 設定 ✓ 在網頁上設定照明場景 4. 場景設定 • 場景為照明的開關組合，依活動或排程需 求預先進行照明開關組合設定 • 點位設定=>場景設定 • 新增場景，設定編號及名稱 • 編輯該場景的照明迴路開關組合，設定時 可先進行現場照明場景預覽，確認無誤再 確認儲存 19 場景名稱 場景 編號 1-5桌 6-8桌 櫃台 走道 廚房 洗手間 辦公室 倉儲 投射燈 準備模式 1 OFF OFF ON ON 不控制 不控制 ON OFF 營業模式 2 ON ON ON ON 不控制 不控制 ON OFF 夜間模式 3 ON ON ON ON 不控制 不控制 ON ON 打烊模式 4 ON OFF ON ON 不控制 不控制 ON OFF 全關模式 5 OFF OFF OFF OFF OFF OFF OFF OFF  範例：餐廳

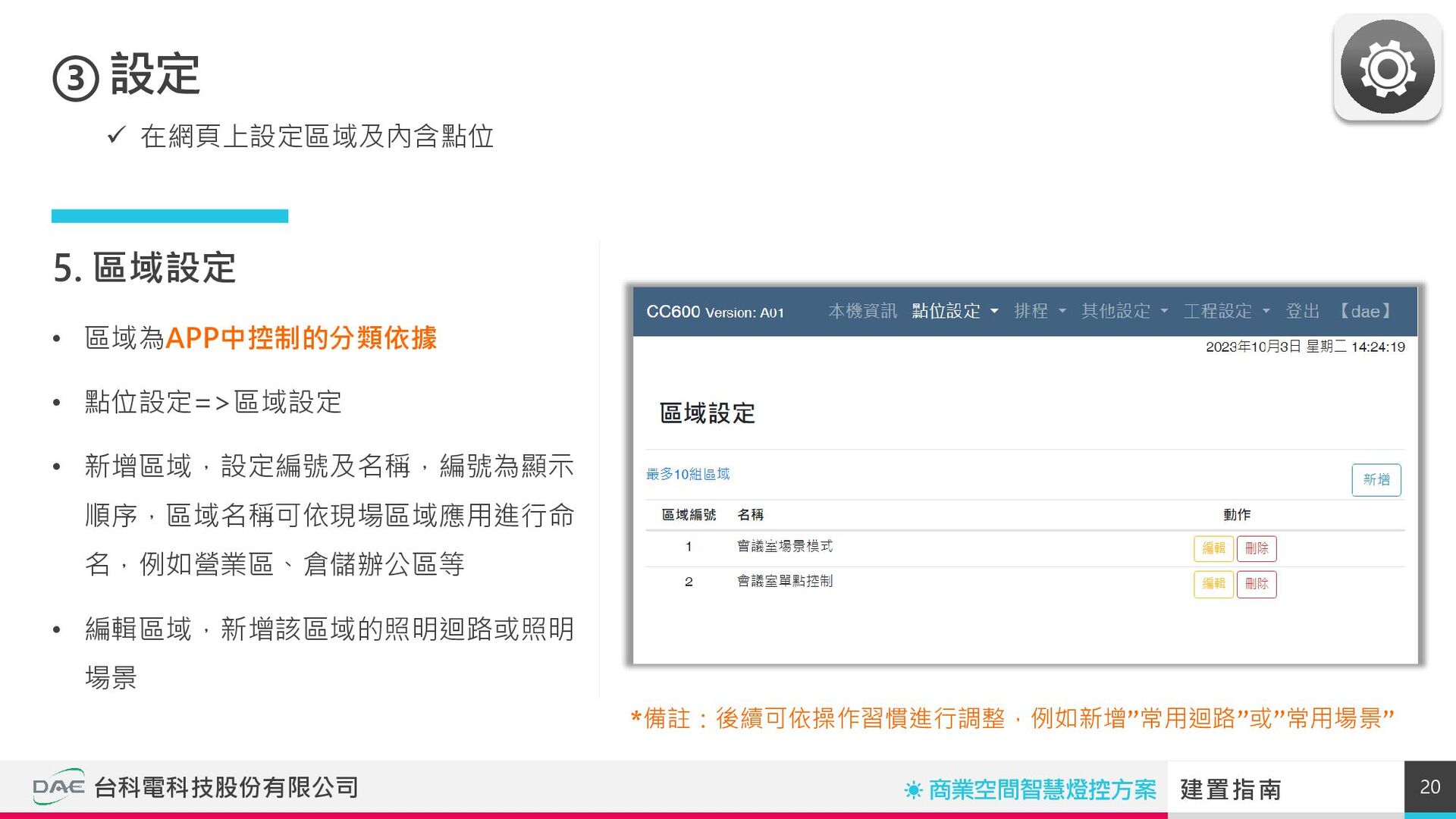

20. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ③ 設定 ✓ 在網頁上設定區域及內含點位 5. 區域設定 • 區域為APP中控制的分類依據 • 點位設定=>區域設定 • 新增區域，設定編號及名稱，編號為顯示 順序，區域名稱可依現場區域應用進行命 名，例如營業區、倉儲辦公區等 • 編輯區域，新增該區域的照明迴路或照明 場景 20 *備註：後續可依操作習慣進行調整，例如新增”常用迴路”或”常用場景”
21. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ③ 設定 ✓ 在網頁上對數位開關進行設定 6. 開關設定 • 對現場數位開關進行設定 (若有選購) • 點位設定=>開關設定 • 新增開關，輸入序號、型號及名稱 • 編輯開關，設定每個按鍵要對應的照明迴 路或照明情境 21 *備註：後續可依操作習慣進行調整
22. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ④ 手機APP 註冊、綁定、操作 22
23. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 23 ④ 手機APP：使用流程 1. 下載安裝APP 2. 註冊帳號 3. 登入 4. 綁定通信網關 5. 共用通信網關 6. 開始使用
24. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ④ 手機APP ✓ SCLS 2燈控雲APP 1. 下載安裝APP • 在 Google Play / App Store 搜尋【SLCS 2】 • 下載，進行安裝 24
25. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ④ 手機APP ✓ SCLS 2燈控雲APP 2. 註冊帳號 • 打開APP • 選擇語系 • 進行註冊 • 帳號採用Email 25
26. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ④ 手機APP ✓ SCLS 2燈控雲APP 3. 登入 4. 綁定通信網關 • 帳號密碼登入 • 綁定通信網關 • 編輯通信網關名稱 26

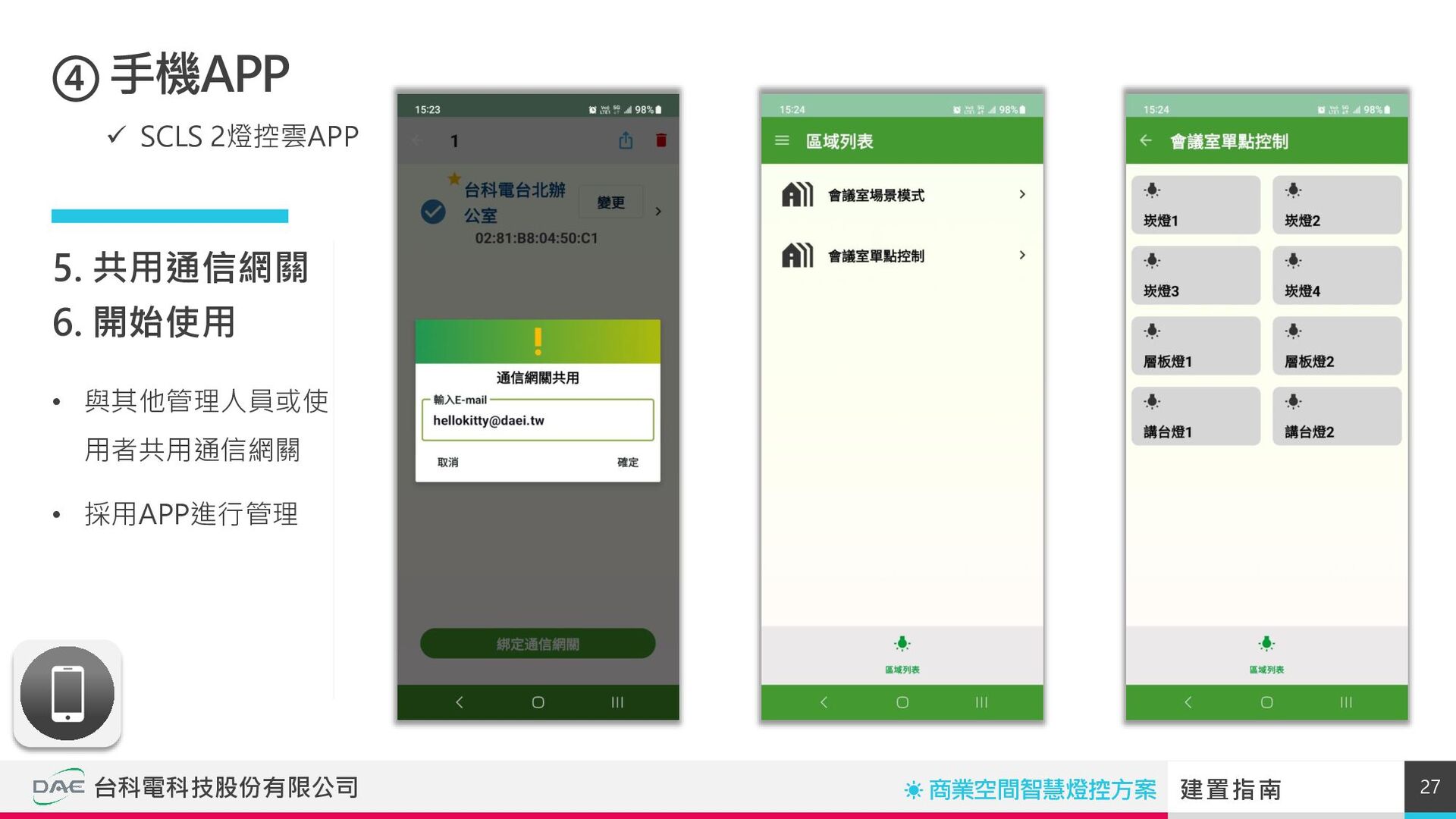

27. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 ④ 手機APP ✓ SCLS 2燈控雲APP 5. 共用通信網關 6. 開始使用 • 與其他管理人員或使 用者共用通信網關 • 採用APP進行管理 27
28. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司 常見問題 FAQ 28

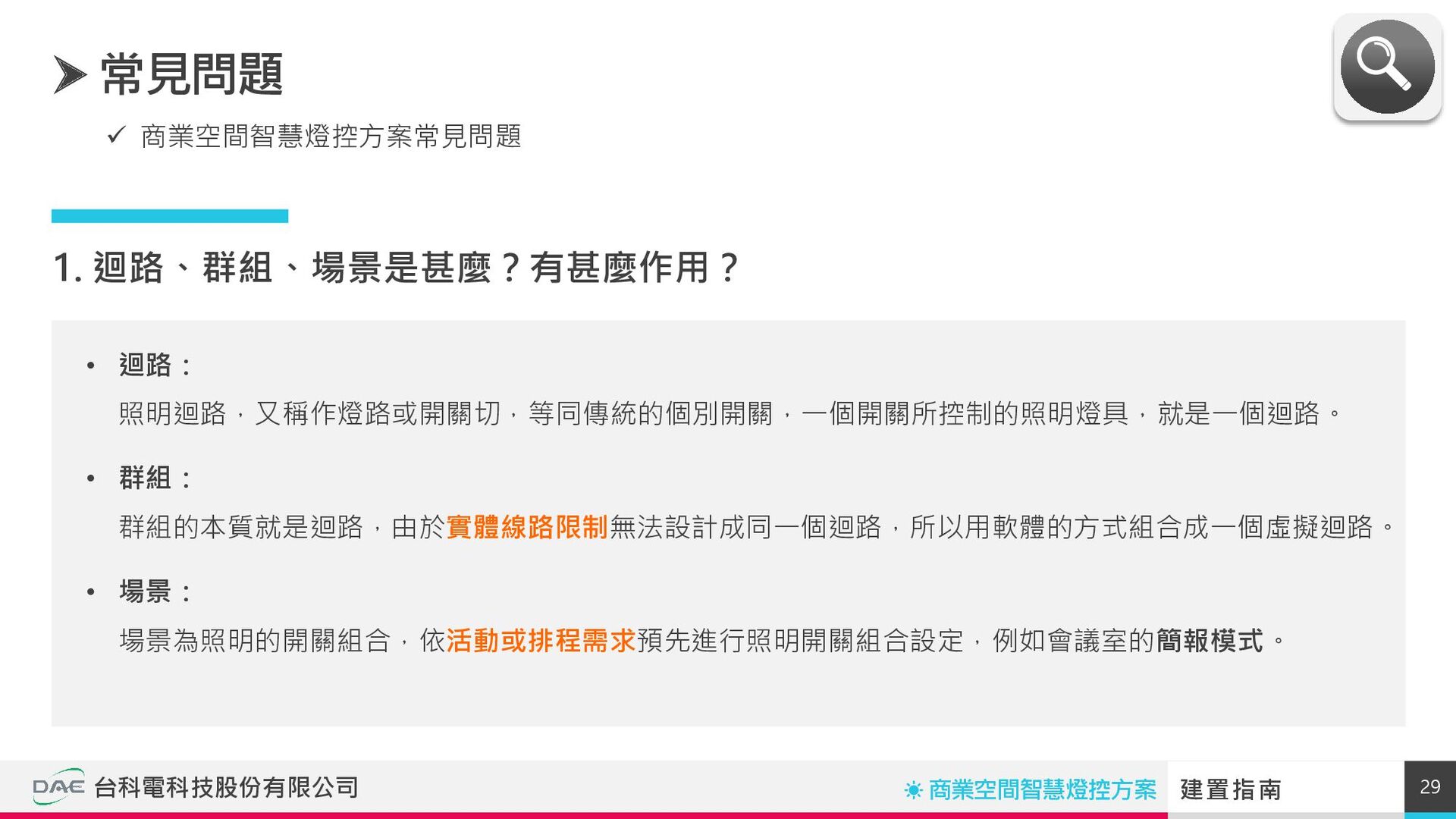

29. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司  常見問題 ✓ 商業空間智慧燈控方案常見問題 1. 迴路、群組、場景是甚麼？有甚麼作用？ • 迴路： 照明迴路，又稱作燈路或開關切，等同傳統的個別開關，一個開關所控制的照明燈具，就是一個迴路。 • 群組： 群組的本質就是迴路，由於實體線路限制無法設計成同一個迴路，所以用軟體的方式組合成一個虛擬迴路。 • 場景： 場景為照明的開關組合，依活動或排程需求預先進行照明開關組合設定，例如會議室的簡報模式。 29

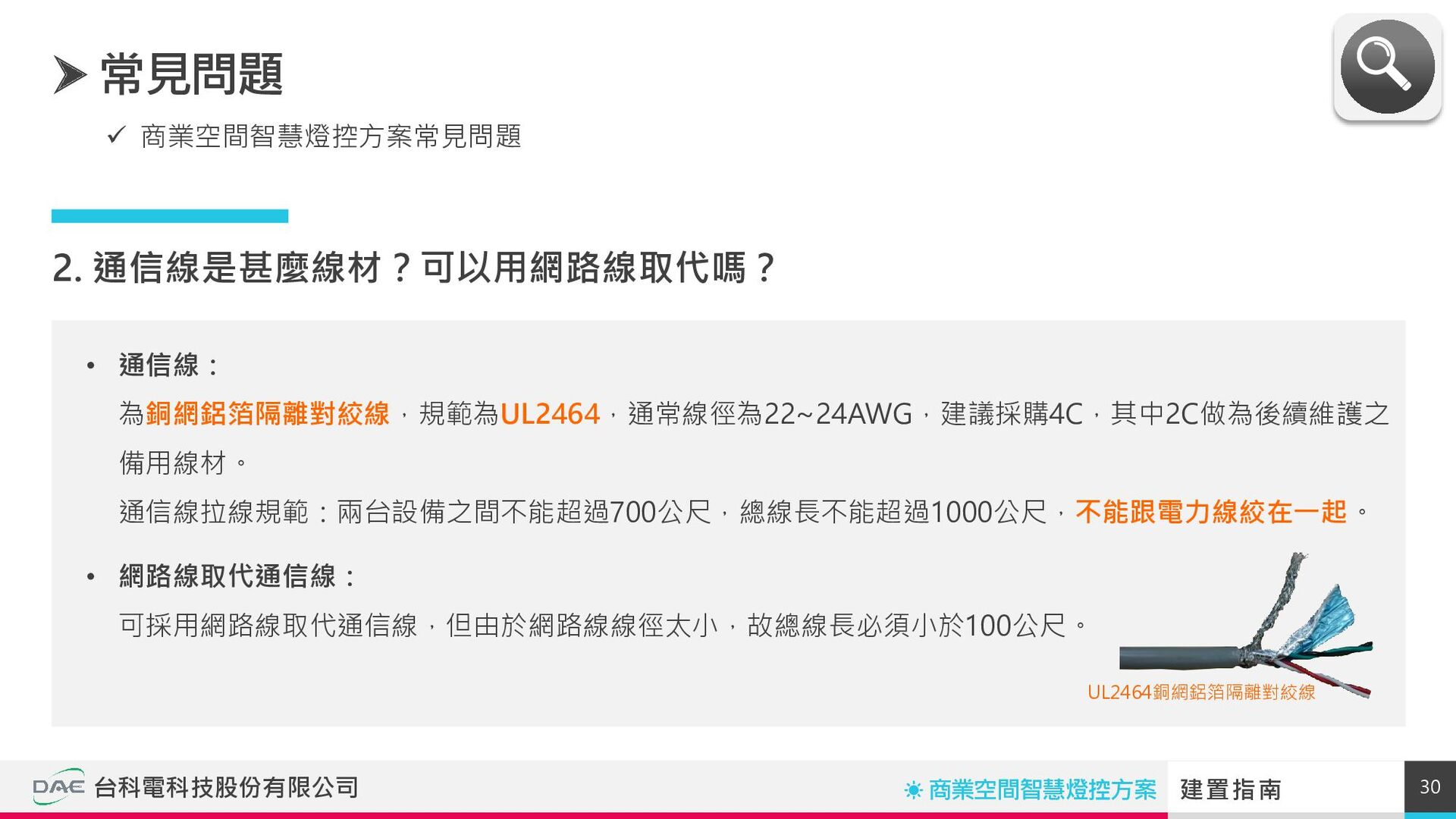

30. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司  常見問題 ✓ 商業空間智慧燈控方案常見問題 2. 通信線是甚麼線材？可以用網路線取代嗎？ • 通信線： 為銅網鋁箔隔離對絞線，規範為UL2464，通常線徑為22~24AWG，建議採購4C，其中2C做為後續維護之 備用線材。 通信線拉線規範：兩台設備之間不能超過700公尺，總線長不能超過1000公尺，不能跟電力線絞在一起。 • 網路線取代通信線： 可採用網路線取代通信線，但由於網路線線徑太小，故總線長必須小於100公尺。 30 UL2464銅網鋁箔隔離對絞線

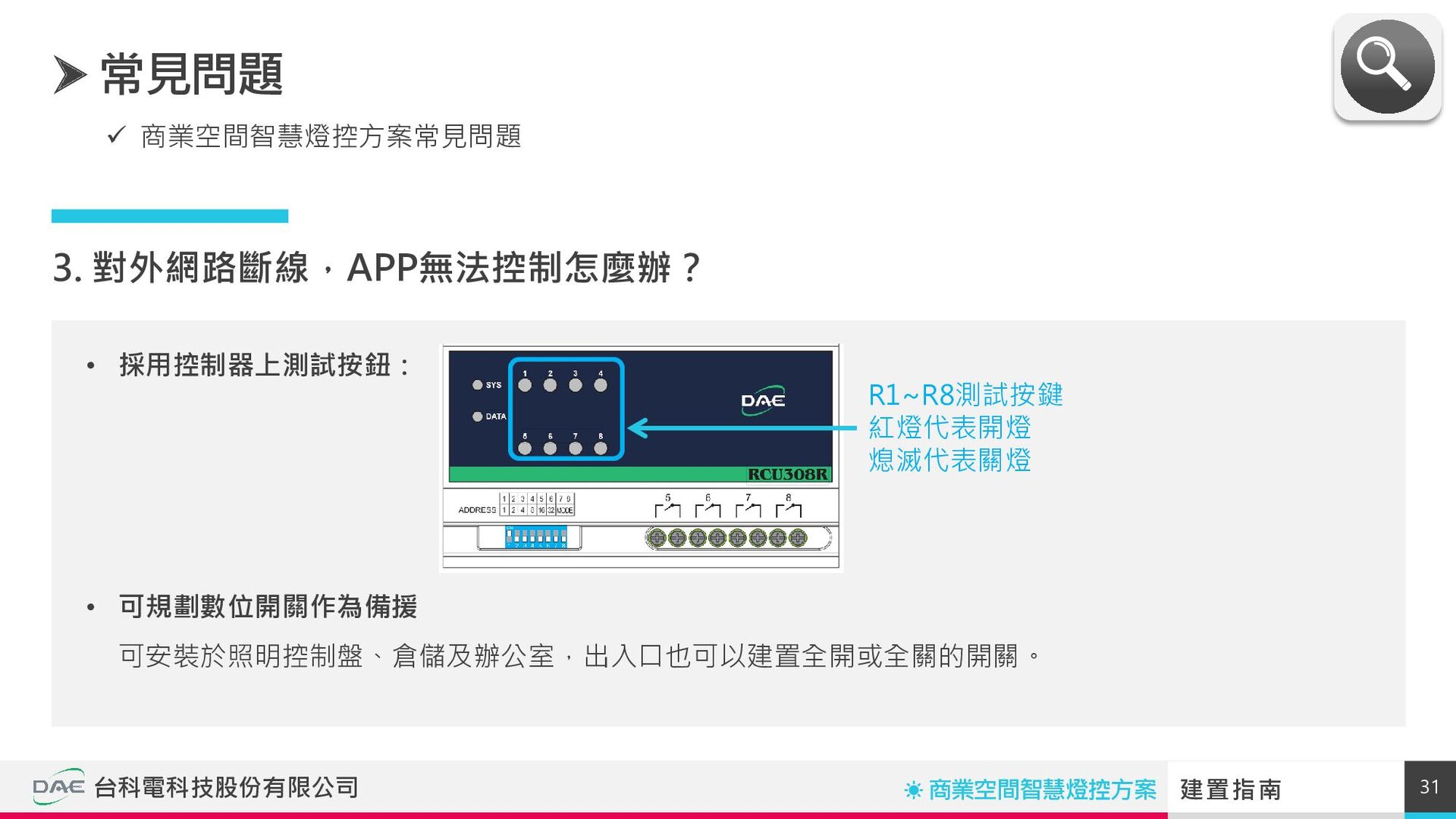

31. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司  常見問題 ✓ 商業空間智慧燈控方案常見問題 3. 對外網路斷線，APP無法控制怎麼辦？ • 採用控制器上測試按鈕： • 可規劃數位開關作為備援 可安裝於照明控制盤、倉儲及辦公室，出入口也可以建置全開或全關的開關。 31 R1~R8測試按鍵 紅燈代表開燈 熄滅代表關燈

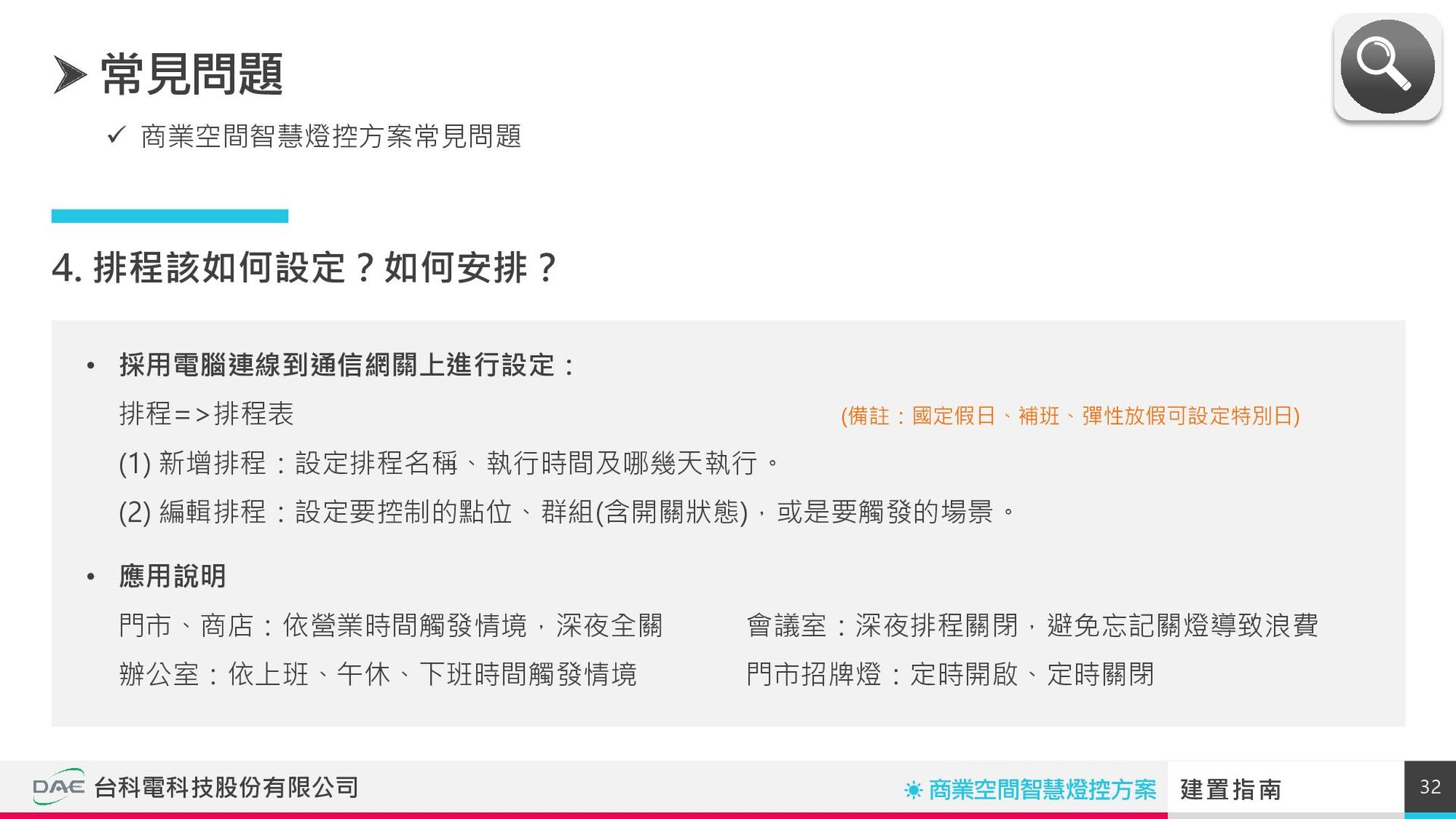

32. 建置指南 ☀ 商業空間智慧燈控方案 台科電科技股份有限公司  常見問題 ✓ 商業空間智慧燈控方案常見問題 4. 排程該如何設定？如何安排？ • 採用電腦連線到通信網關上進行設定： 排程=>排程表 (備註：國定假日、補班、彈性放假可設定特別日) (1) 新增排程：設定排程名稱、執行時間及哪幾天執行。 (2) 編輯排程：設定要控制的點位、群組(含開關狀態)，或是要觸發的場景。 • 應用說明 門市、商店：依營業時間觸發情境，深夜全關 會議室：深夜排程關閉，避免忘記關燈導致浪費 辦公室：依上班、午休、下班時間觸發情境 門市招牌燈：定時開啟、定時關閉 32
