MySQL Technology Cafe No.3

Copyright © 2016, Oracle and/or its affiliates. All rights reserved.
| MySQL高可用性構成 updated: 2019/05/09 日本オラクル株式会社 MySQL Global Business Unit

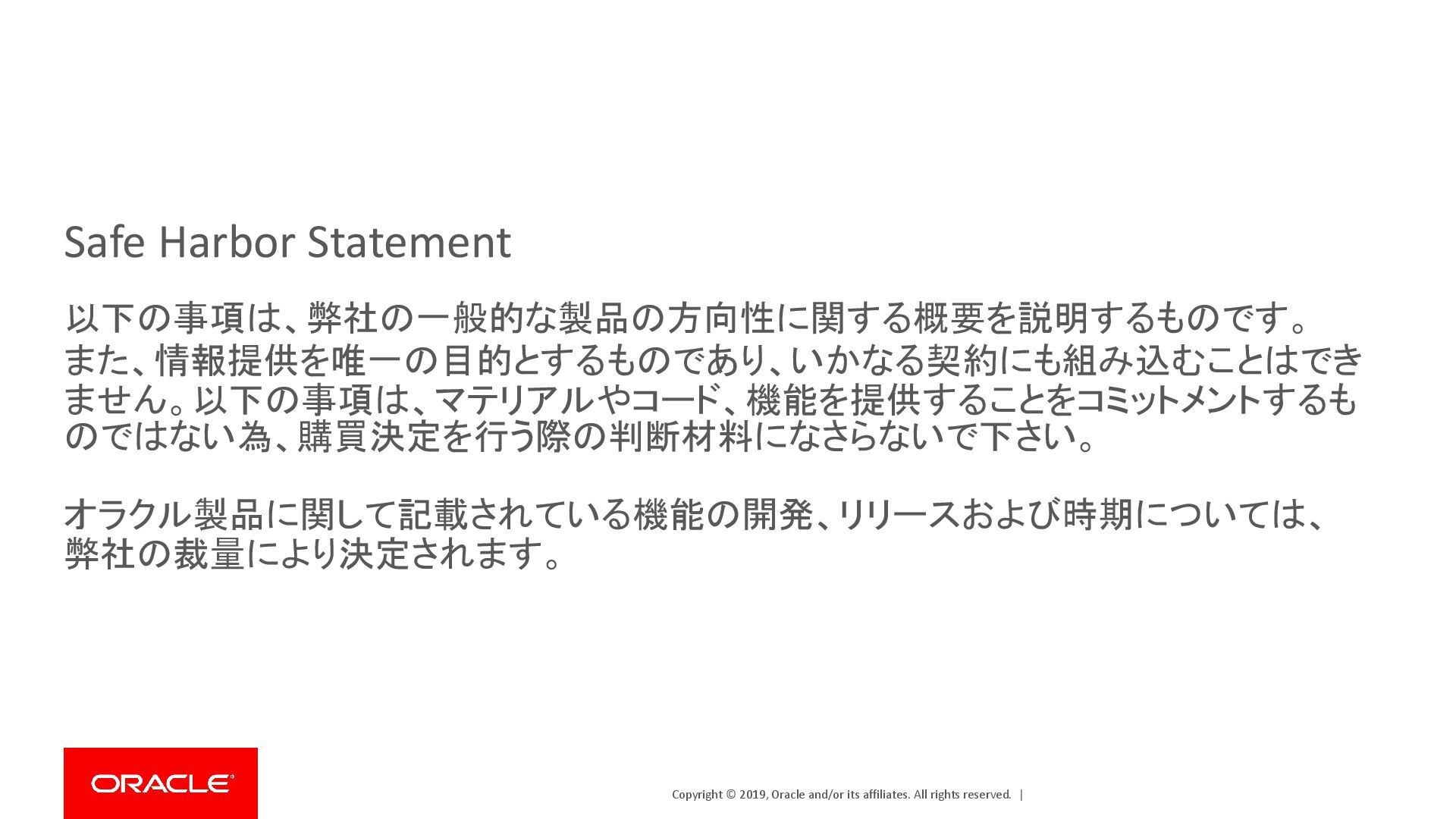

| Safe Harbor Statement 以下の事項は、弊社の一般的な製品の方向性に関する概要を説明するものです。また、情報提供を唯一の目的とするものであり、いかなる契約にも組み込むことはできません。以下の事項は、マテリアルやコード、機能を提供することをコミットメントするものではない為、購買決定を行う際の判断材料になさらないで下さい。オラクル製品に関して記載されている機能の開発、リリースおよび時期については、弊社の裁量により決定されます。

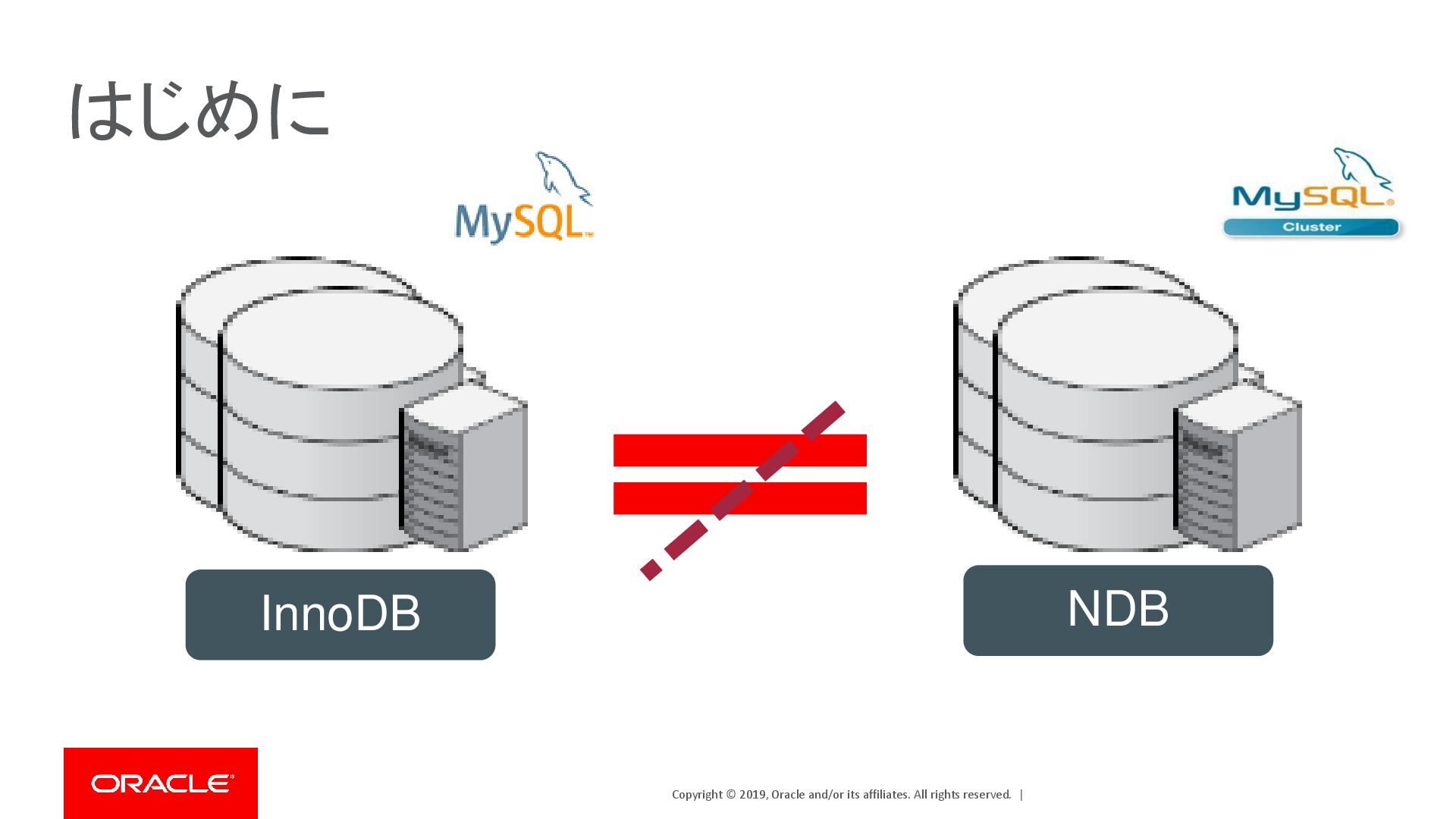

| InnoDB NDB はじめに

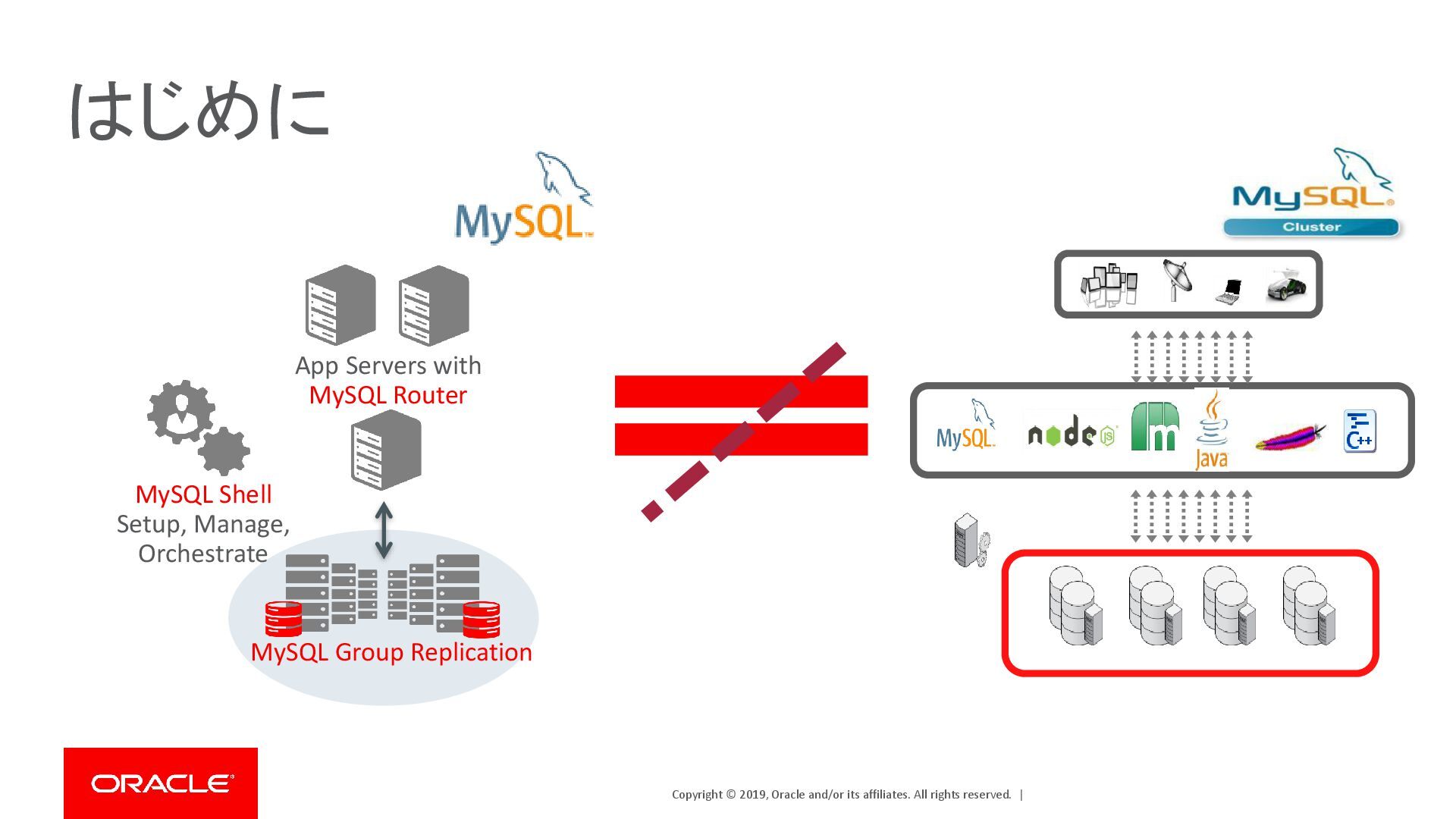

| はじめに App Servers with MySQL Router MySQL Group Replication MySQL Shell Setup, Manage, Orchestrate

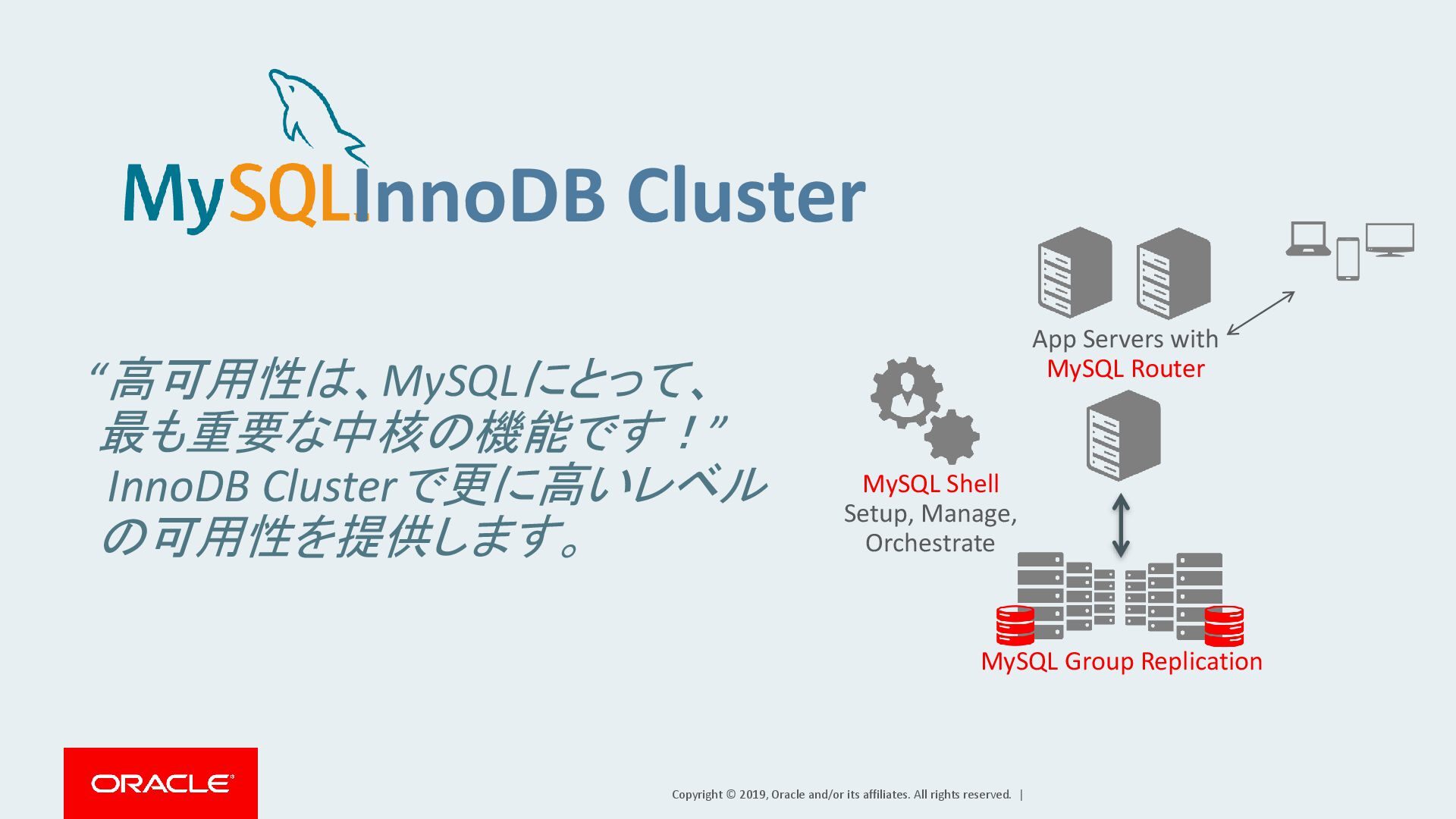

| InnoDB Cluster App Servers with MySQL Router MySQL Group Replication MySQL Shell Setup, Manage, Orchestrate “高可用性は、MySQLにとって、最も重要な中核の機能です！” InnoDB Clusterで更に高いレベルの可用性を提供します。

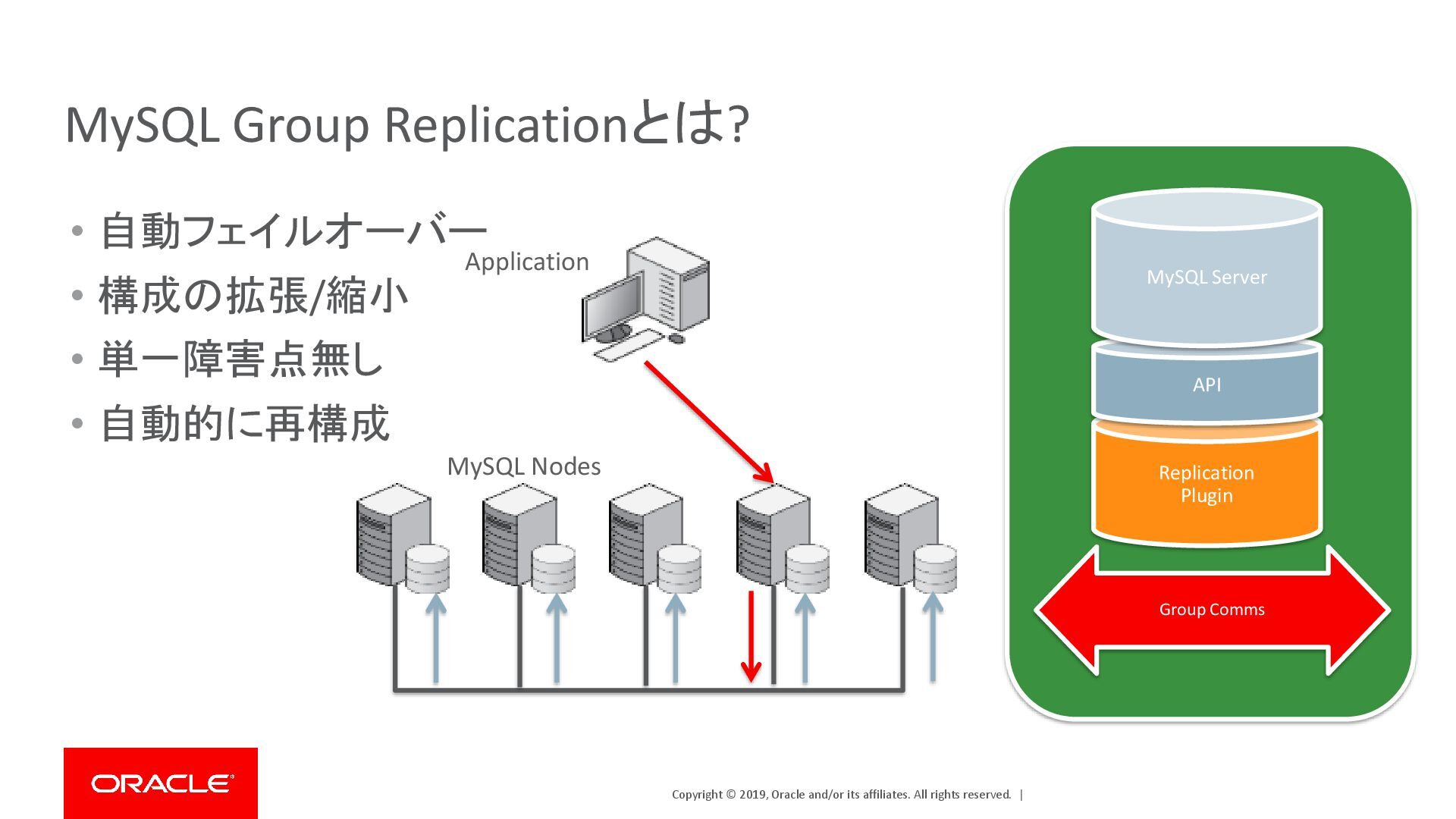

| MySQL Group Replicationとは? • 自動フェイルオーバー • 構成の拡張/縮小 • 単一障害点無し • 自動的に再構成 Application MySQL Nodes Replication Plugin API MySQL Server Group Comms

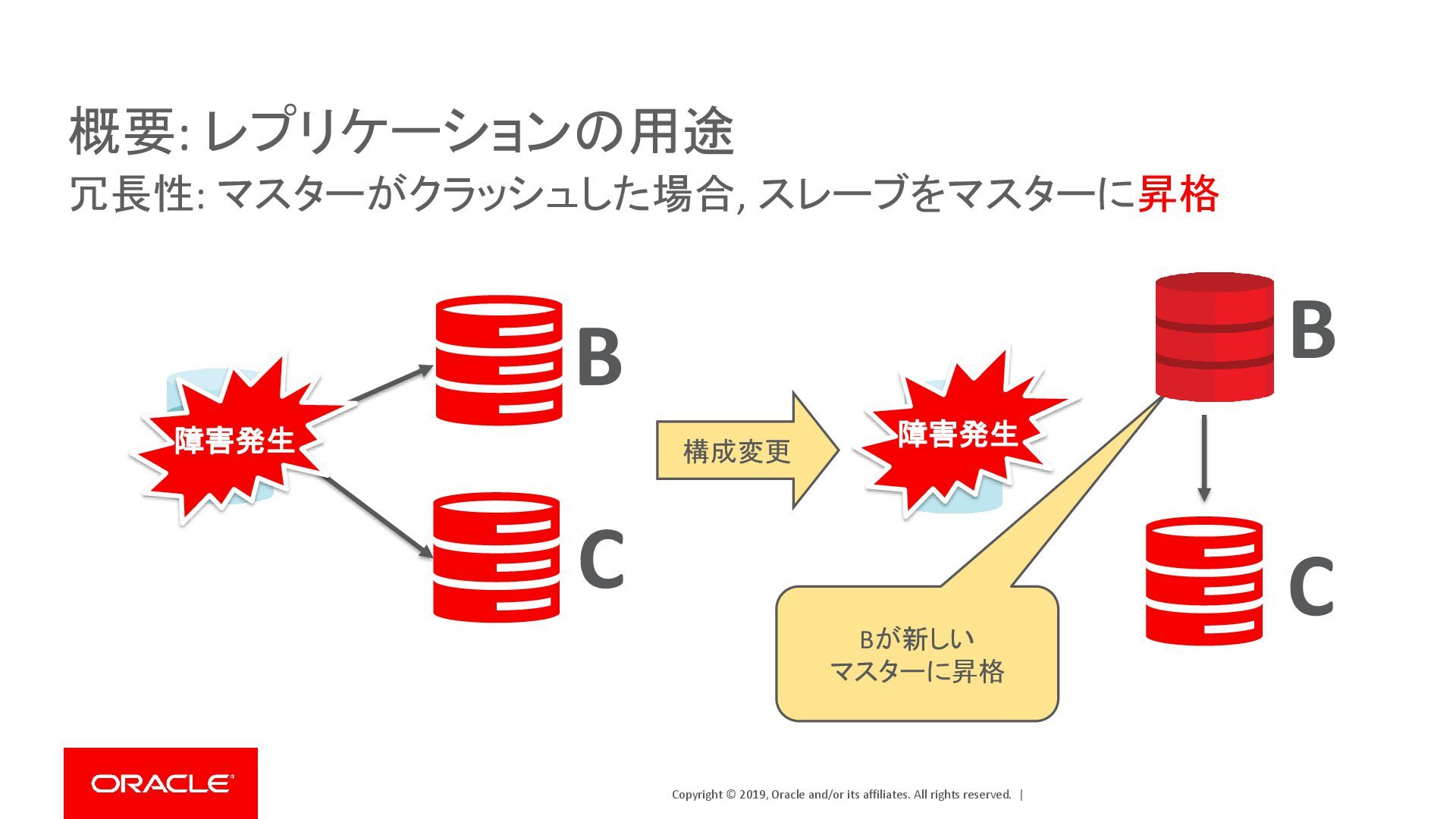

| Bが新しいマスターに昇格構成変更冗長性: マスターがクラッシュした場合, スレーブをマスターに昇格概要: レプリケーションの用途障害発生障害発生 B B C C

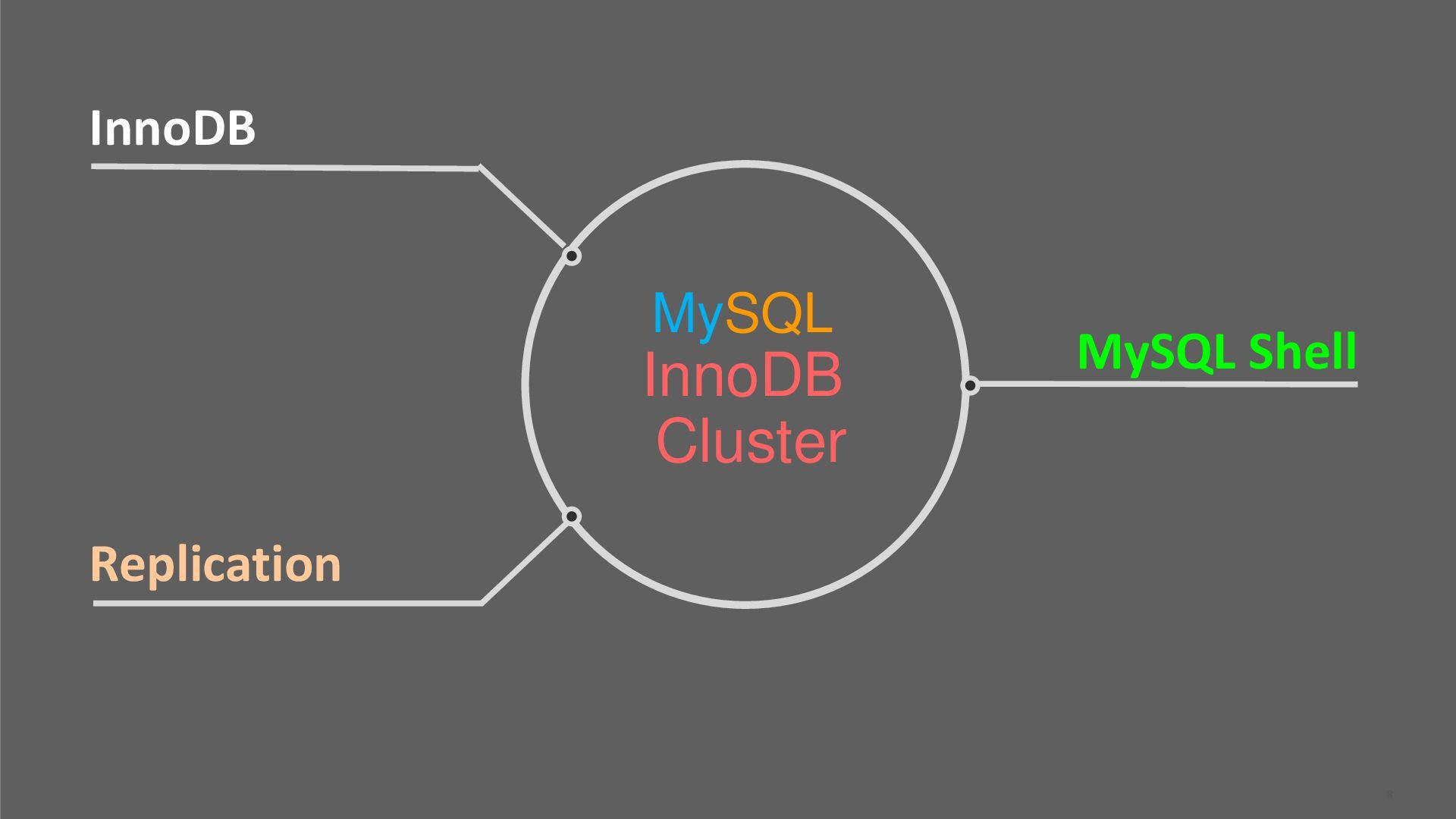

8 Replication InnoDB MySQL Shell MySQL InnoDB Cluster

MySQL Cluster 9

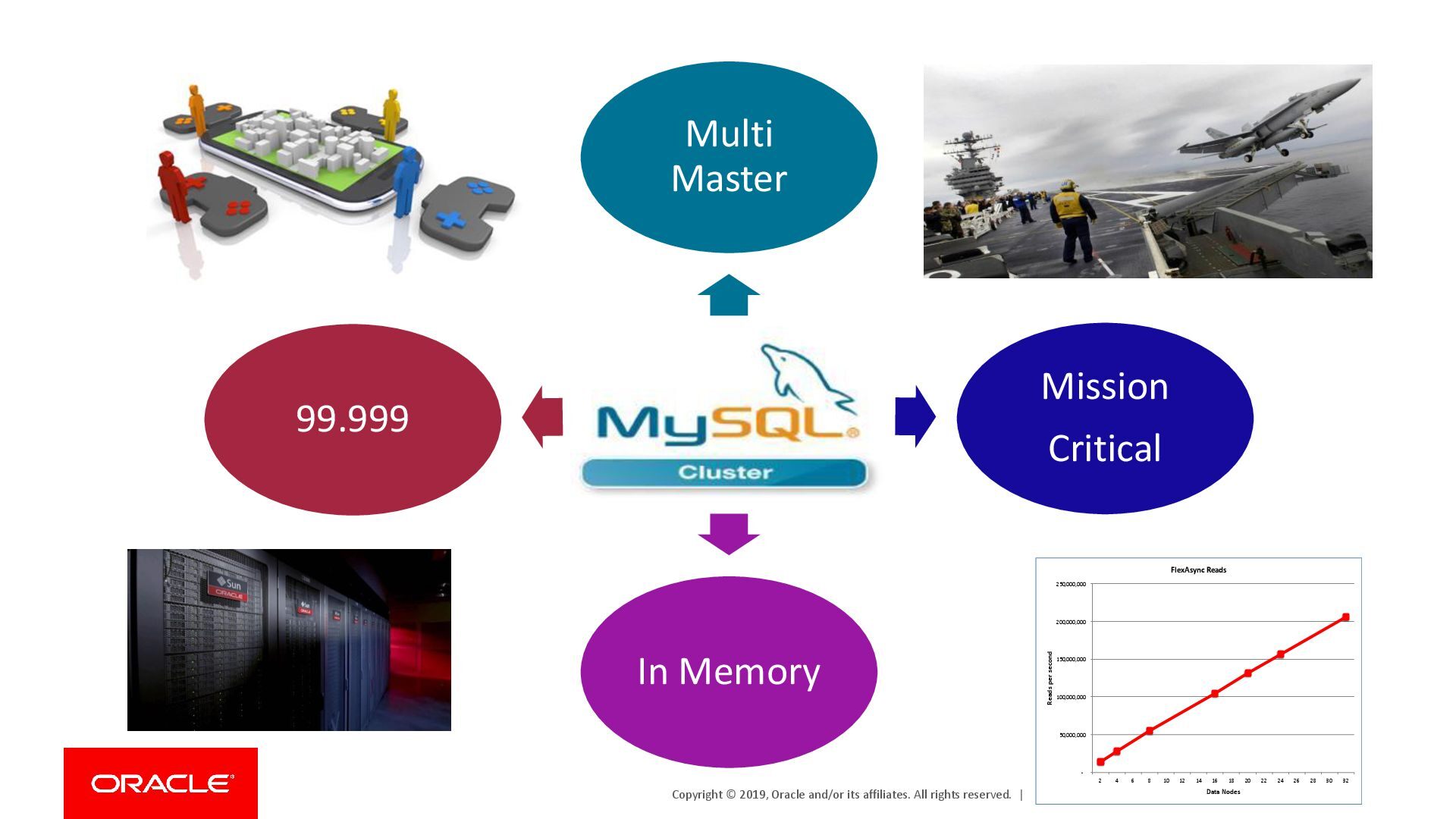

| MySQL Cluster Multi Master Mission Critical In Memory 99.999 - 50,000,000 100,000,000 150,000,000 200,000,000 250,000,000 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 Reads per second Data Nodes FlexAsync Reads

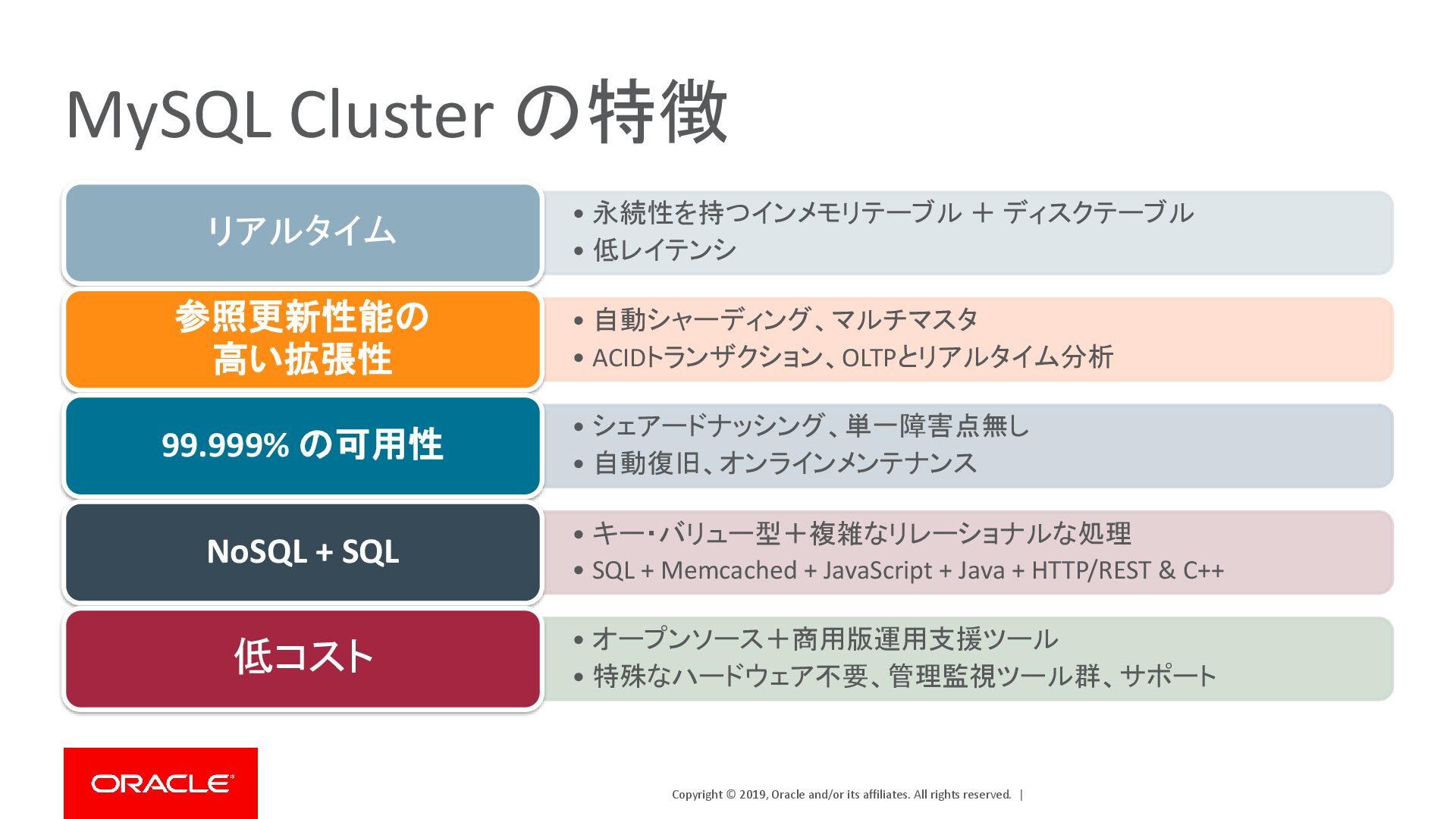

| • 永続性を持つインメモリテーブル＋ディスクテーブル • 低レイテンシリアルタイム • 自動シャーディング、マルチマスタ • ACIDトランザクション、OLTPとリアルタイム分析参照更新性能の高い拡張性 • シェアードナッシング、単一障害点無し • 自動復旧、オンラインメンテナンス 99.999% の可用性 • キー・バリュー型＋複雑なリレーショナルな処理 • SQL + Memcached + JavaScript + Java + HTTP/REST & C++ NoSQL + SQL • オープンソース＋商用版運用支援ツール • 特殊なハードウェア不要、管理監視ツール群、サポート低コスト MySQL Cluster の特徴

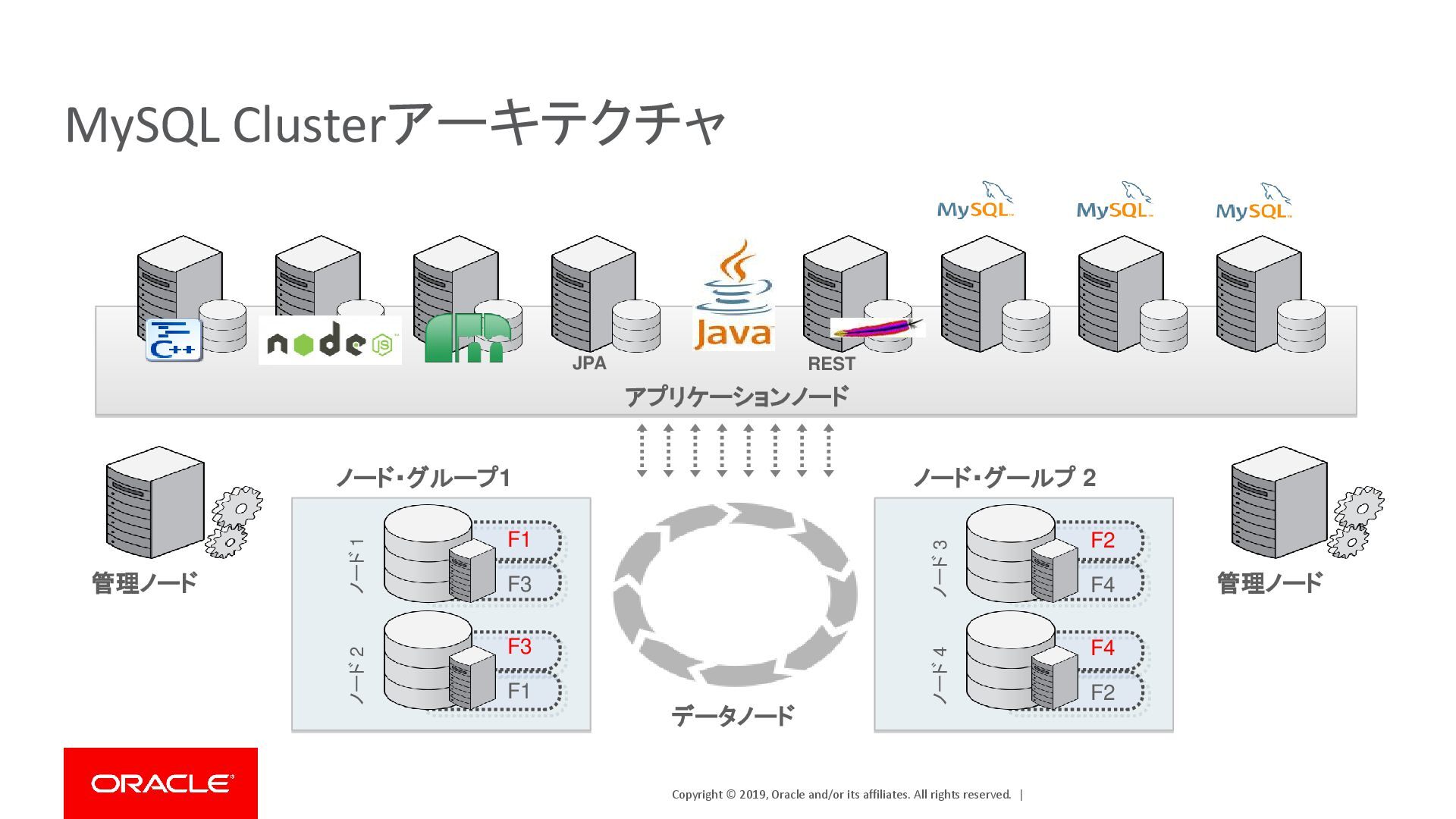

| MySQL Clusterアーキテクチャデータノードノード・グループ1 F1 F3 F3 F1 ノード 1 ノード 2 ノード・グールプ 2 F2 F4 F4 F2 ノード 3 ノード 4 アプリケーションノード管理ノード管理ノード REST JPA

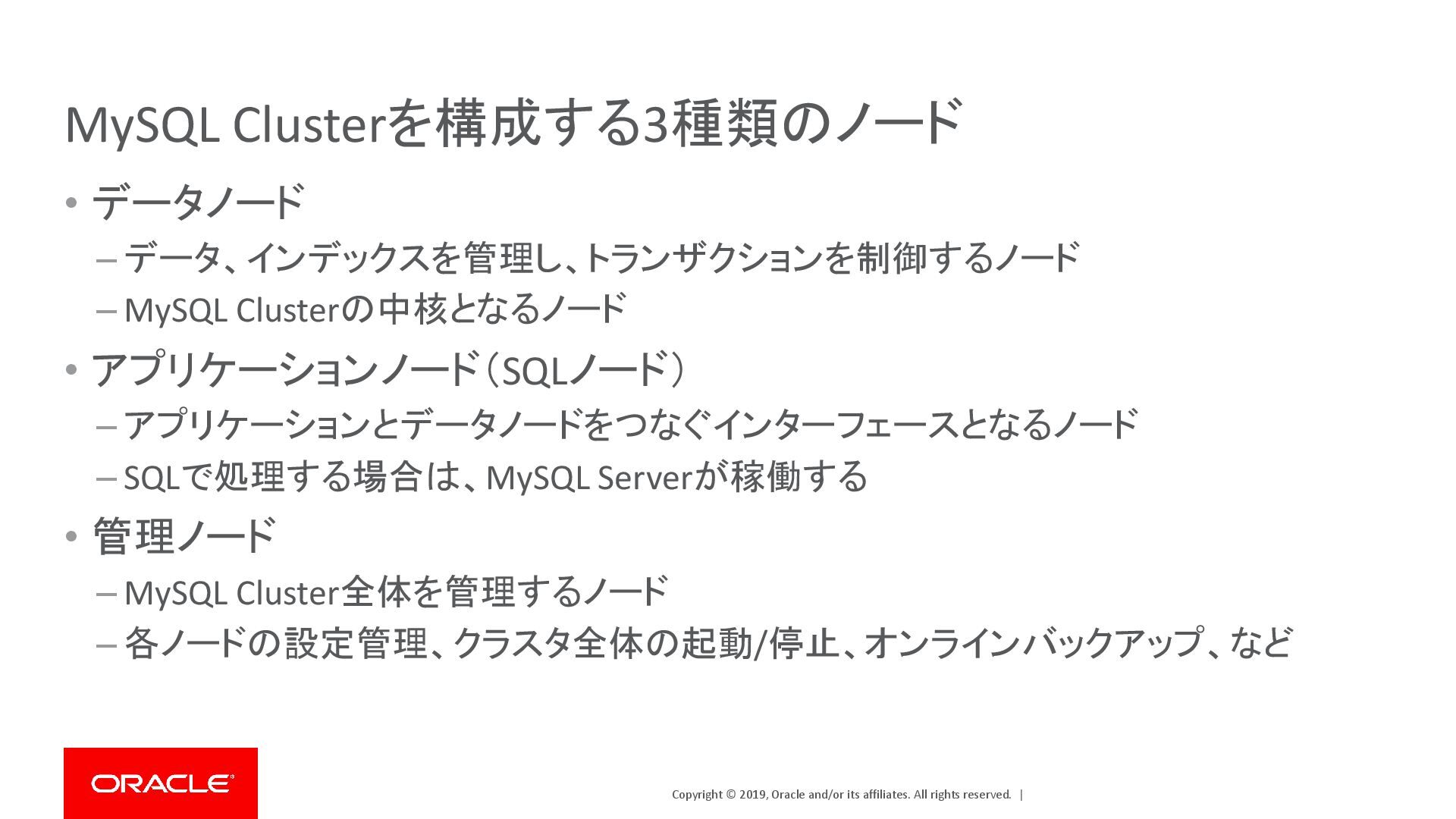

| MySQL Clusterを構成する3種類のノード • データノード – データ、インデックスを管理し、トランザクションを制御するノード – MySQL Clusterの中核となるノード • アプリケーションノード（SQLノード） – アプリケーションとデータノードをつなぐインターフェースとなるノード – SQLで処理する場合は、MySQL Serverが稼働する • 管理ノード – MySQL Cluster全体を管理するノード – 各ノードの設定管理、クラスタ全体の起動/停止、オンラインバックアップ、など

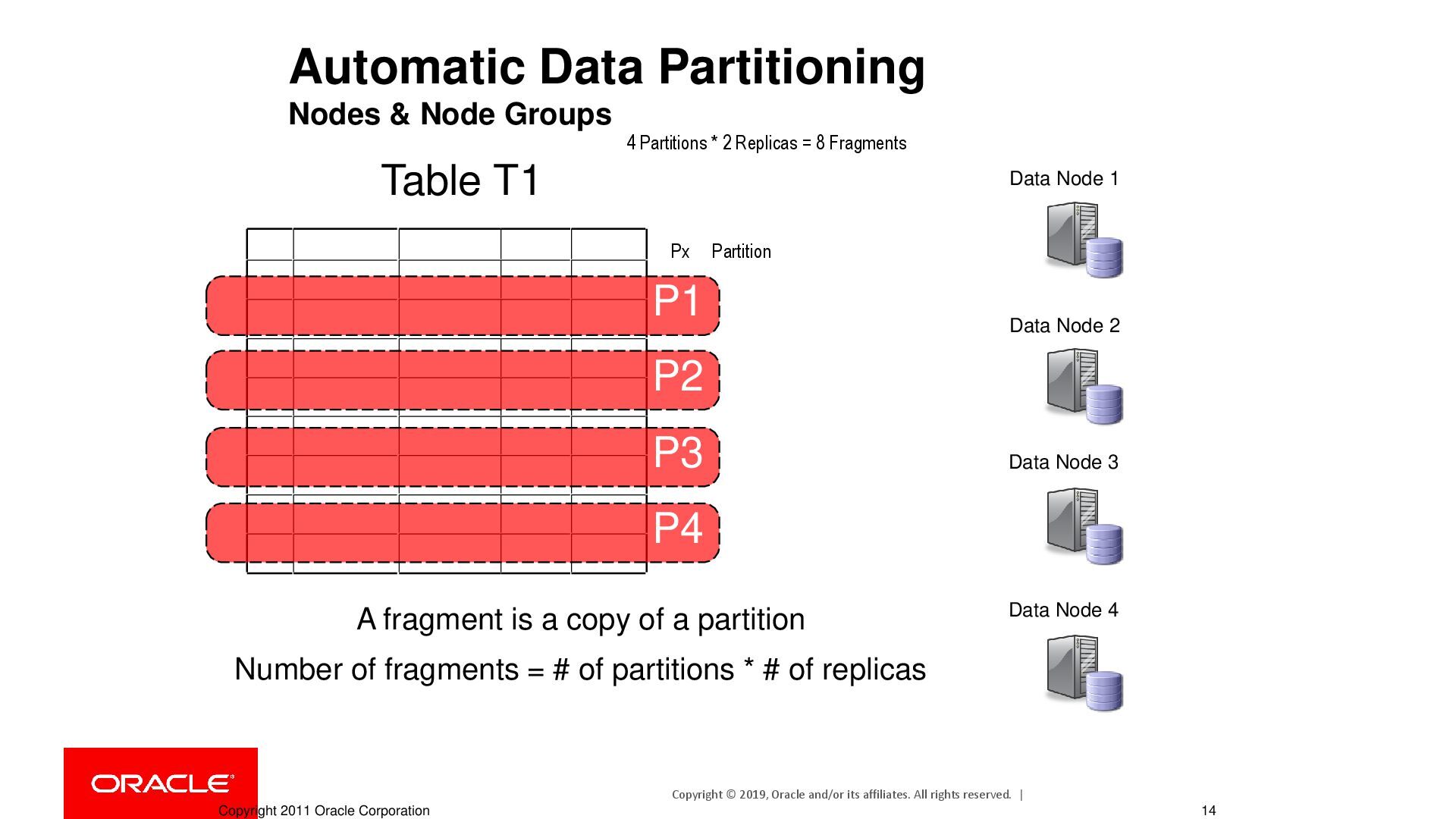

| Data Node 1 Data Node 2 Data Node 3 Data Node 4 A fragment is a copy of a partition Number of fragments = # of partitions * # of replicas Table T1 P2 P3 P4 Px Partition 4 Partitions * 2 Replicas = 8 Fragments P1 Automatic Data Partitioning Nodes & Node Groups Copyright 2011 Oracle Corporation 14

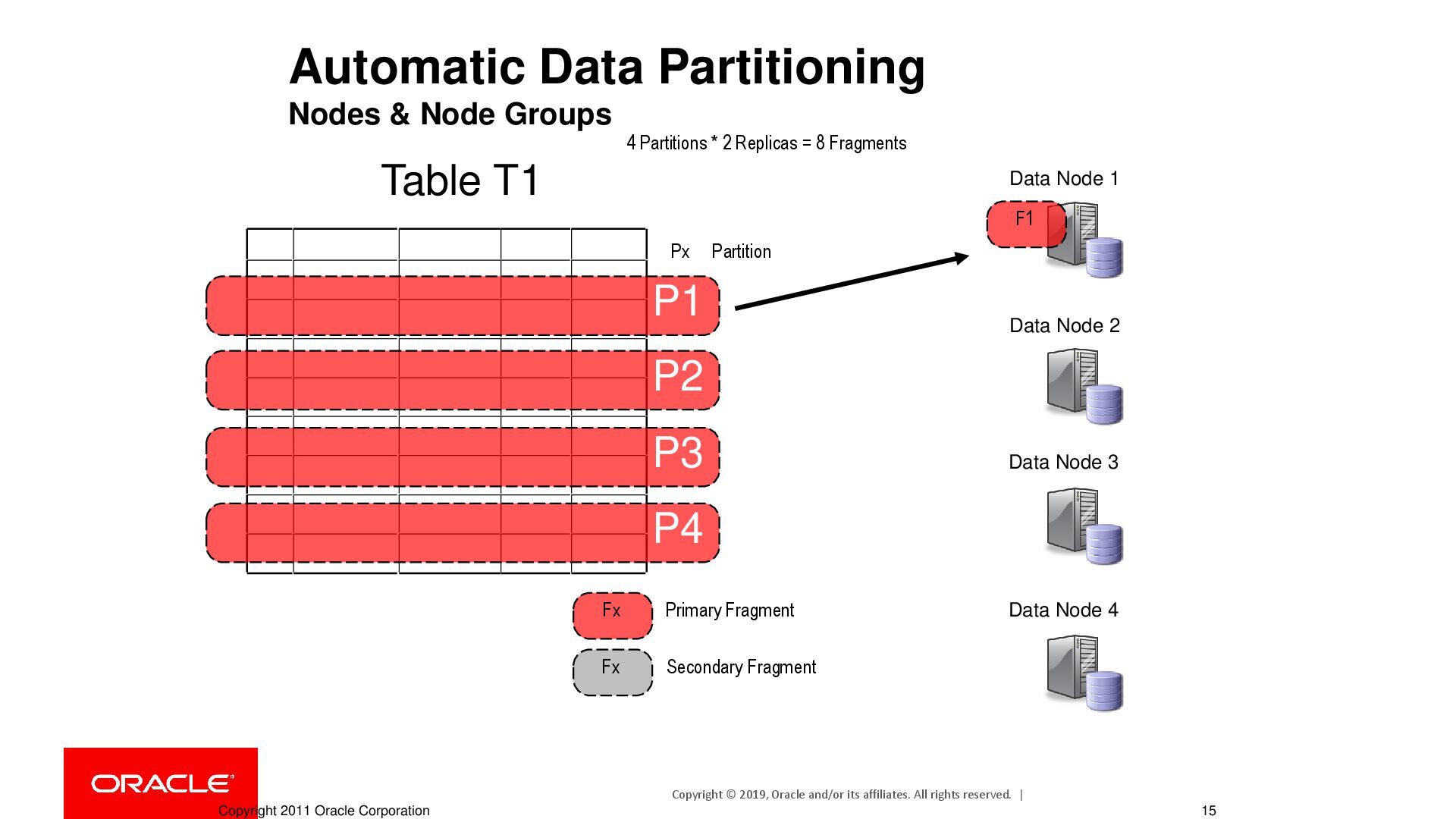

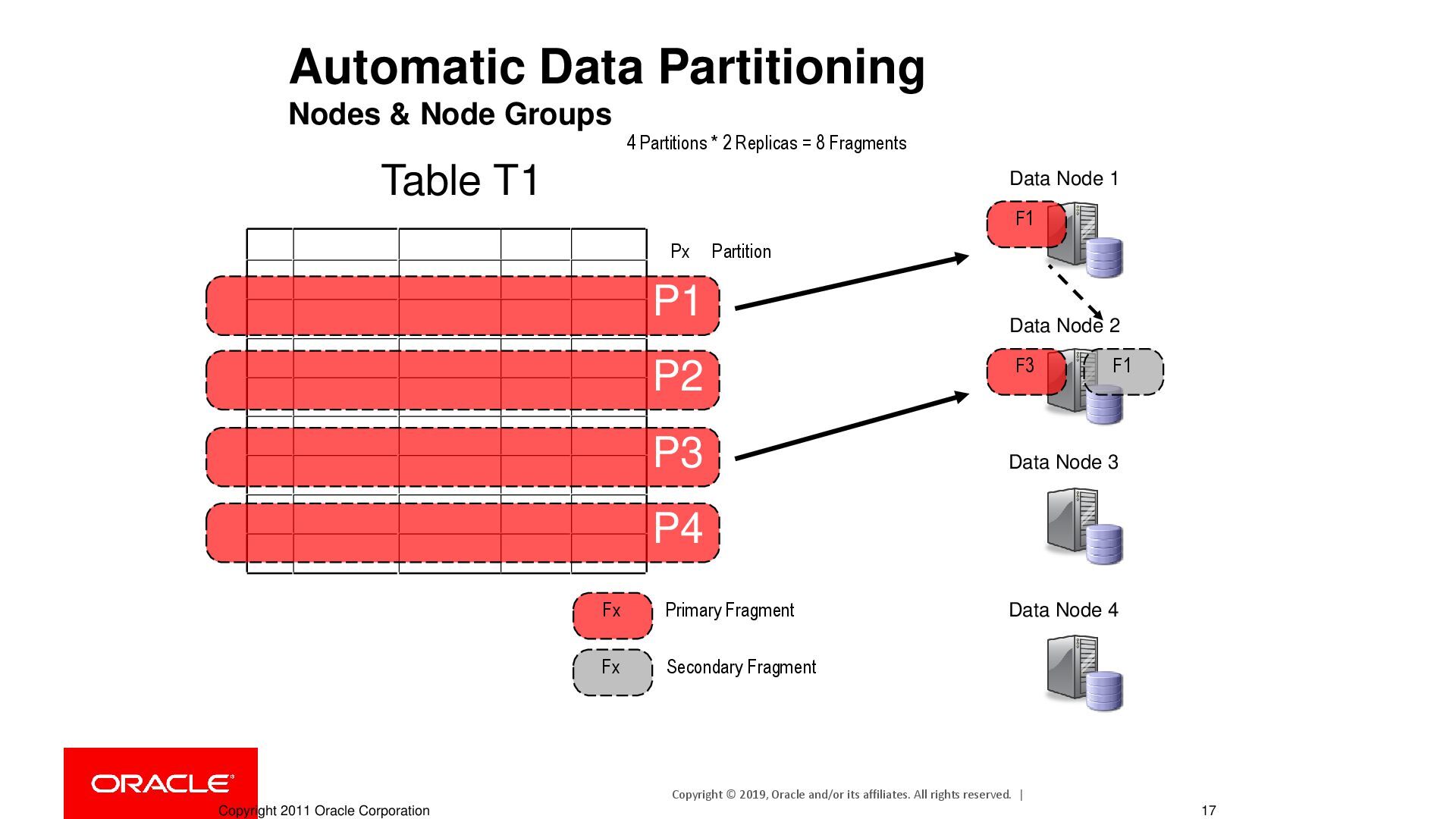

| Data Node 1 Data Node 2 F1 Primary Fragment Secondary Fragment Data Node 3 Data Node 4 Fx Fx Table T1 P2 P3 P4 Px Partition 4 Partitions * 2 Replicas = 8 Fragments P1 Automatic Data Partitioning Nodes & Node Groups Copyright 2011 Oracle Corporation 15

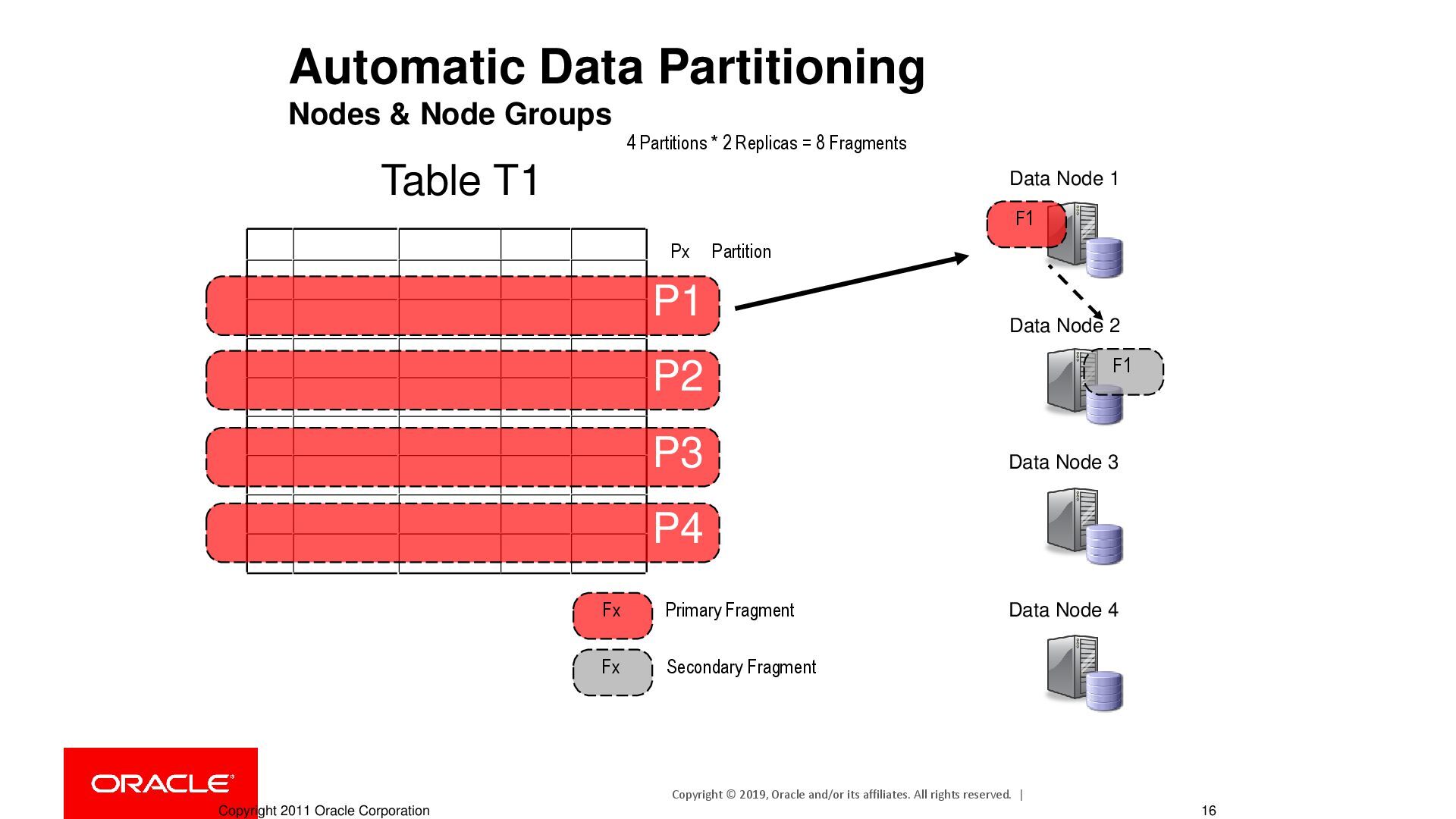

| Data Node 1 Data Node 2 F1 Primary Fragment Secondary Fragment F1 Data Node 3 Data Node 4 Fx Fx Table T1 P2 P3 P4 Px Partition 4 Partitions * 2 Replicas = 8 Fragments P1 Automatic Data Partitioning Nodes & Node Groups Copyright 2011 Oracle Corporation 16

| Data Node 1 Data Node 2 F1 Primary Fragment Secondary Fragment F3 F1 Data Node 3 Data Node 4 Fx Fx Table T1 P2 P3 P4 Px Partition 4 Partitions * 2 Replicas = 8 Fragments P1 Automatic Data Partitioning Nodes & Node Groups Copyright 2011 Oracle Corporation 17

| Data Node 1 Data Node 2 F1 F3 Primary Fragment Secondary Fragment F3 F1 Data Node 3 Data Node 4 Fx Fx Table T1 P2 P3 P4 Px Partition 4 Partitions * 2 Replicas = 8 Fragments P1 Automatic Data Partitioning Nodes & Node Groups Copyright 2011 Oracle Corporation 18

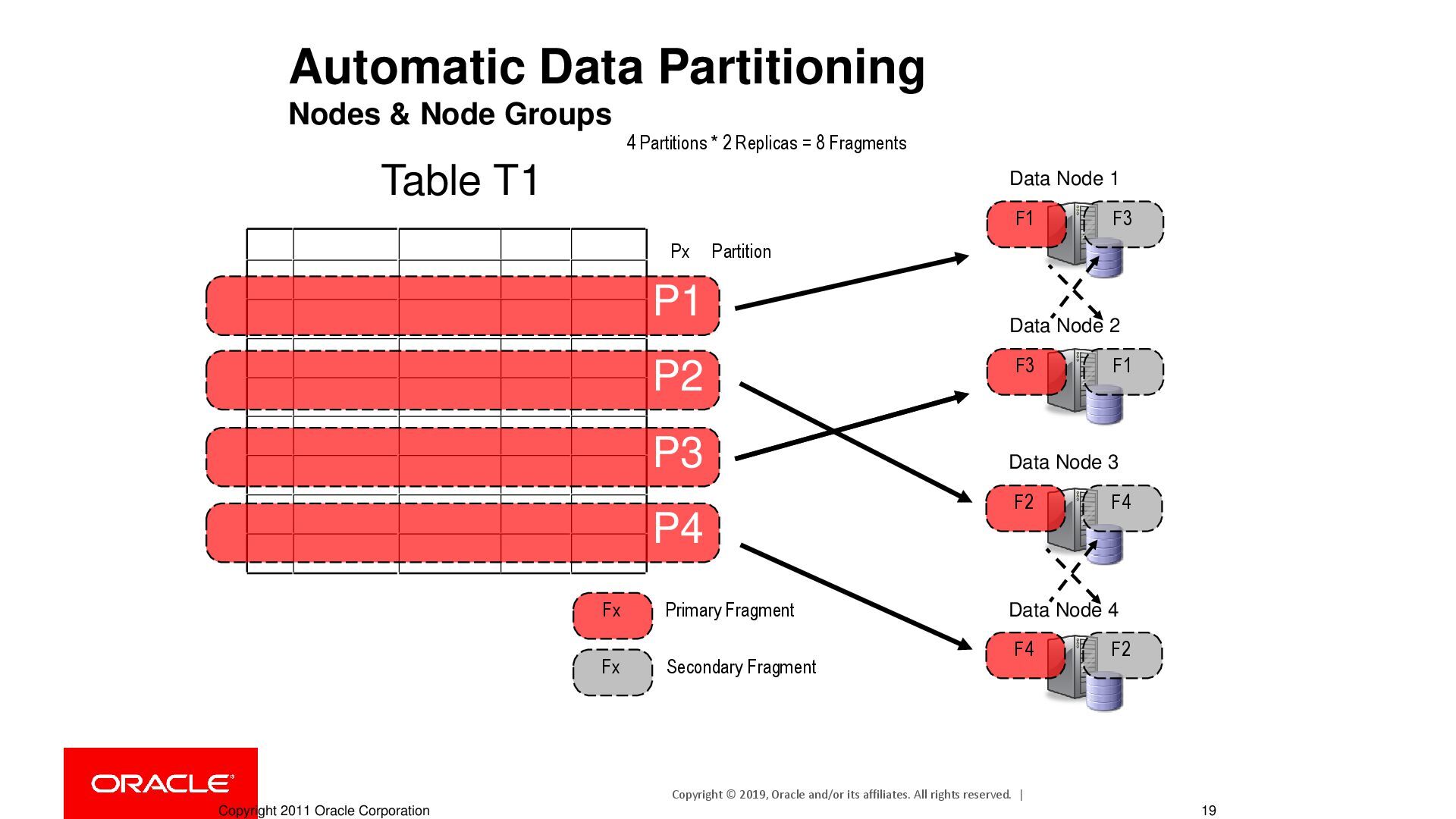

| Data Node 1 Data Node 2 F1 F3 Primary Fragment Secondary Fragment F3 F1 Data Node 3 Data Node 4 F2 F4 F4 F2 Fx Fx Table T1 P2 P3 P4 Px Partition 4 Partitions * 2 Replicas = 8 Fragments P1 Automatic Data Partitioning Nodes & Node Groups Copyright 2011 Oracle Corporation 19

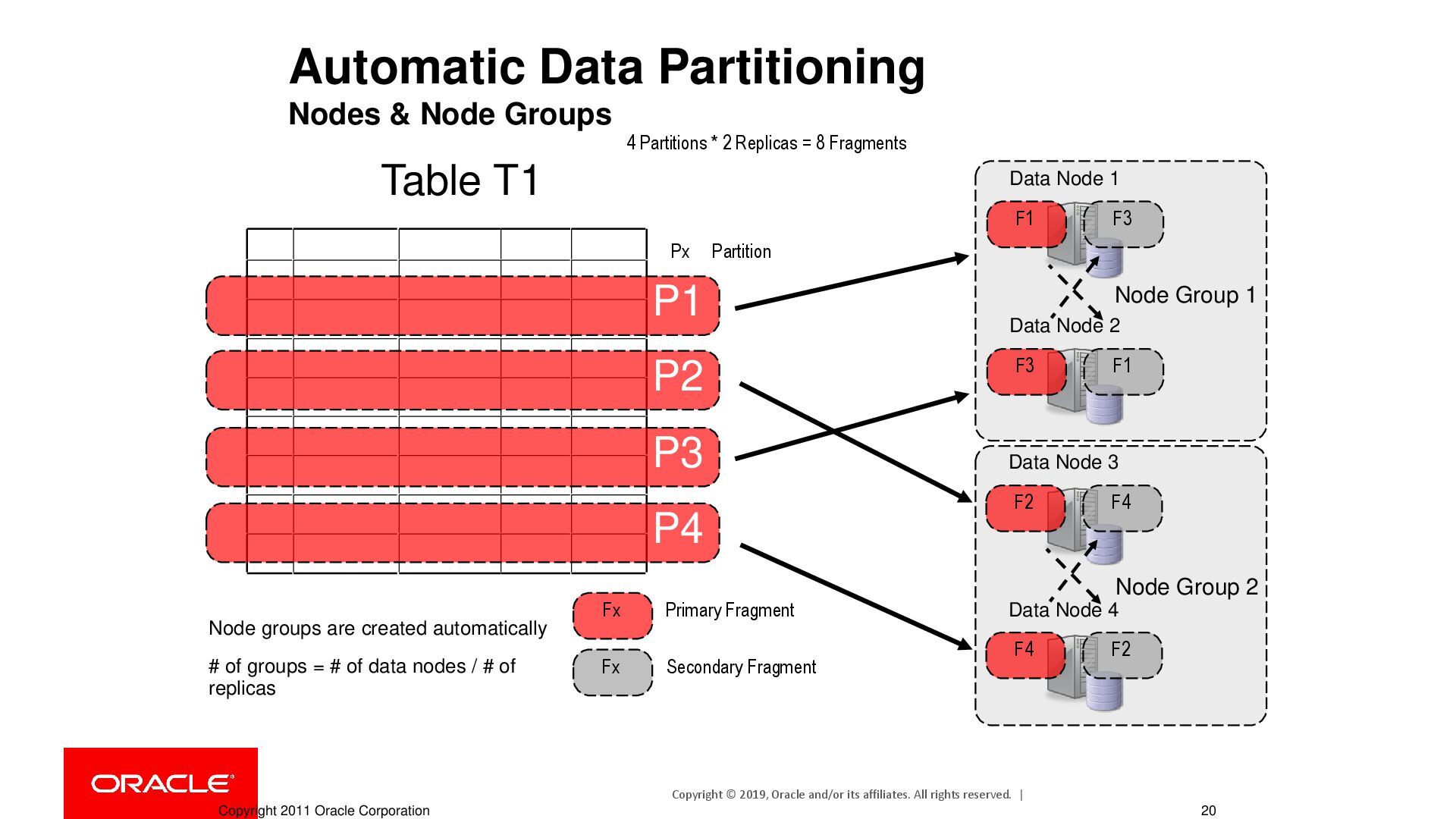

| Data Node 1 Data Node 2 F1 F3 Primary Fragment Secondary Fragment F3 F1 Data Node 3 Data Node 4 F2 F4 F4 F2 Node Group 1 Node Group 2 Fx Fx Node groups are created automatically # of groups = # of data nodes / # of replicas Table T1 P2 P3 P4 Px Partition 4 Partitions * 2 Replicas = 8 Fragments P1 Automatic Data Partitioning Nodes & Node Groups Copyright 2011 Oracle Corporation 20

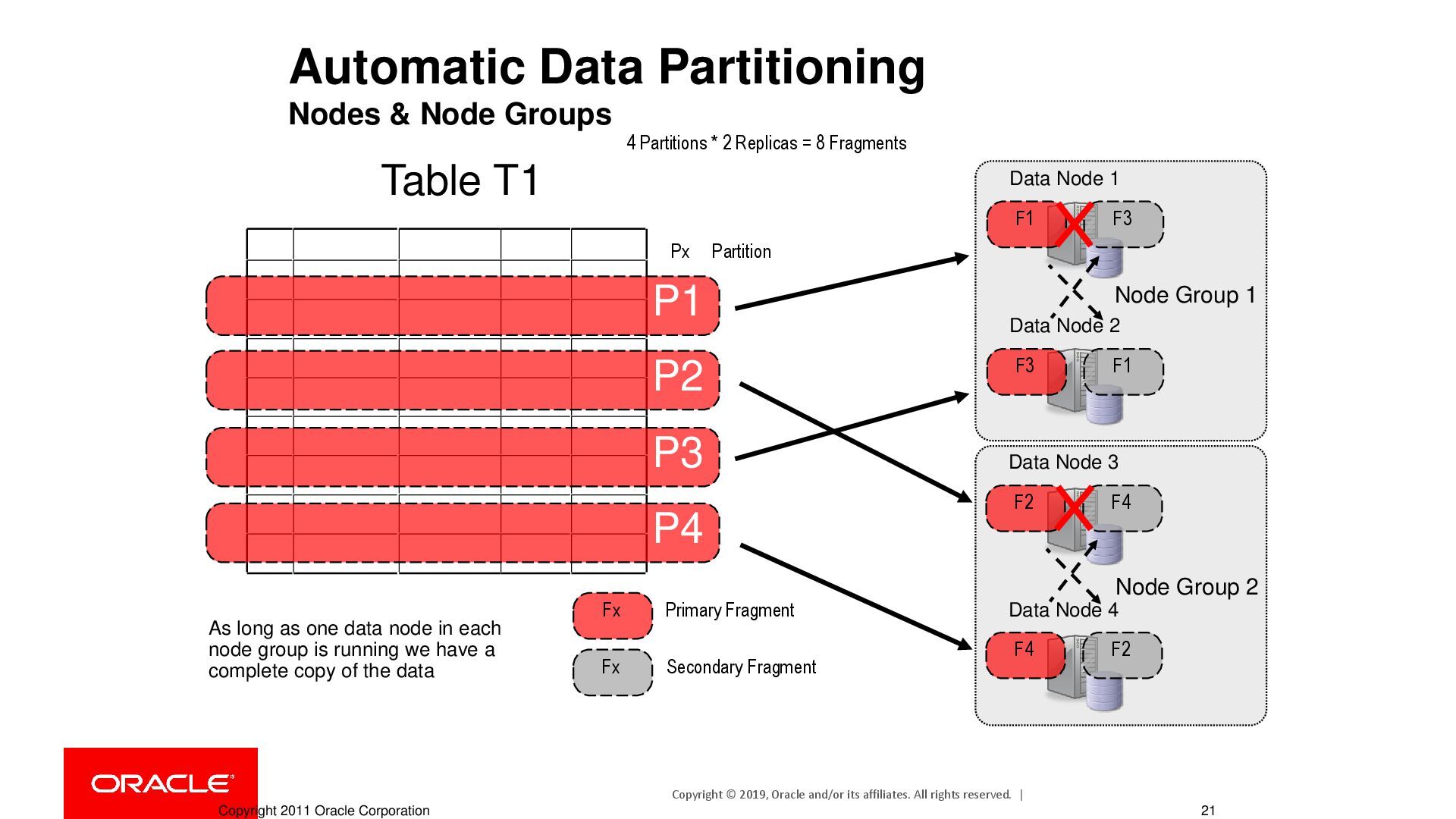

| Data Node 1 Data Node 2 F1 F3 Primary Fragment Secondary Fragment F3 F1 Data Node 3 Data Node 4 F2 F4 F4 F2 Node Group 1 Node Group 2 Fx Fx As long as one data node in each node group is running we have a complete copy of the data Table T1 P2 P3 P4 Px Partition 4 Partitions * 2 Replicas = 8 Fragments P1 Automatic Data Partitioning Nodes & Node Groups Copyright 2011 Oracle Corporation 21

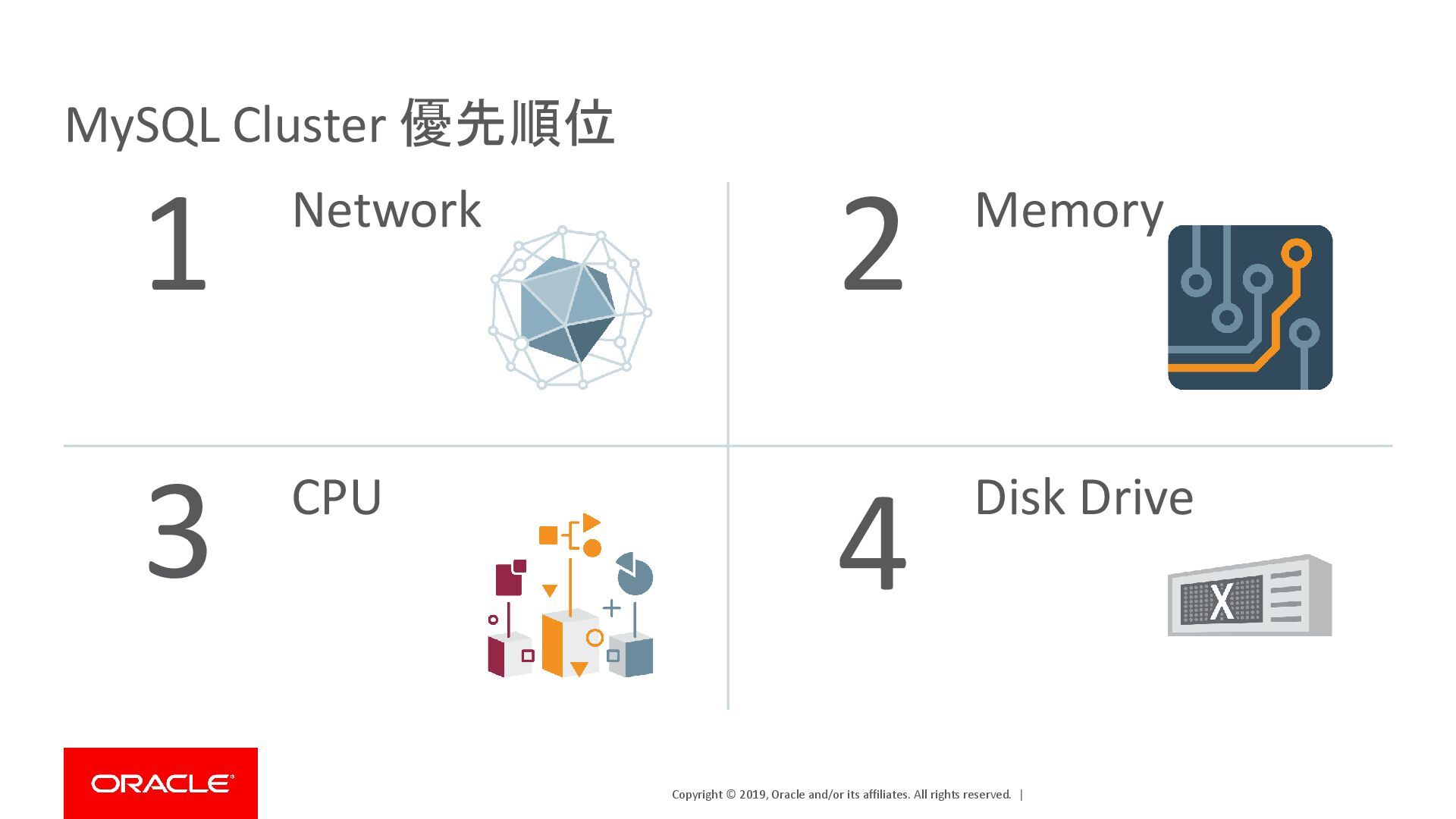

| Network Memory CPU Disk Drive MySQL Cluster 優先順位 1 2 3 4

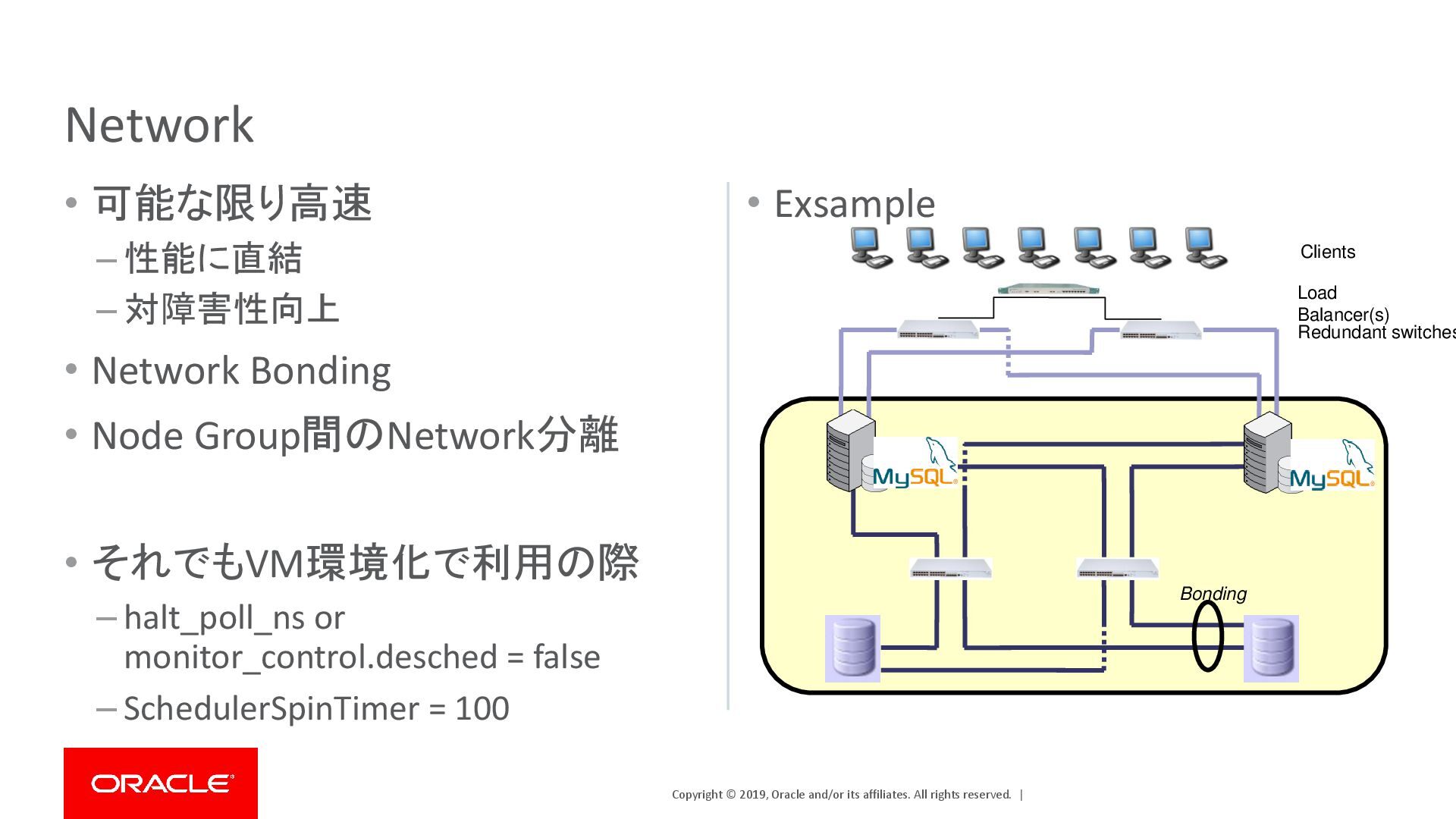

| • 可能な限り高速 – 性能に直結 – 対障害性向上 • Network Bonding • Node Group間のNetwork分離 • それでもVM環境化で利用の際 – halt_poll_ns or monitor_control.desched = false – SchedulerSpinTimer = 100 • Exsample Network Clients Load Balancer(s) Bonding Redundant switches

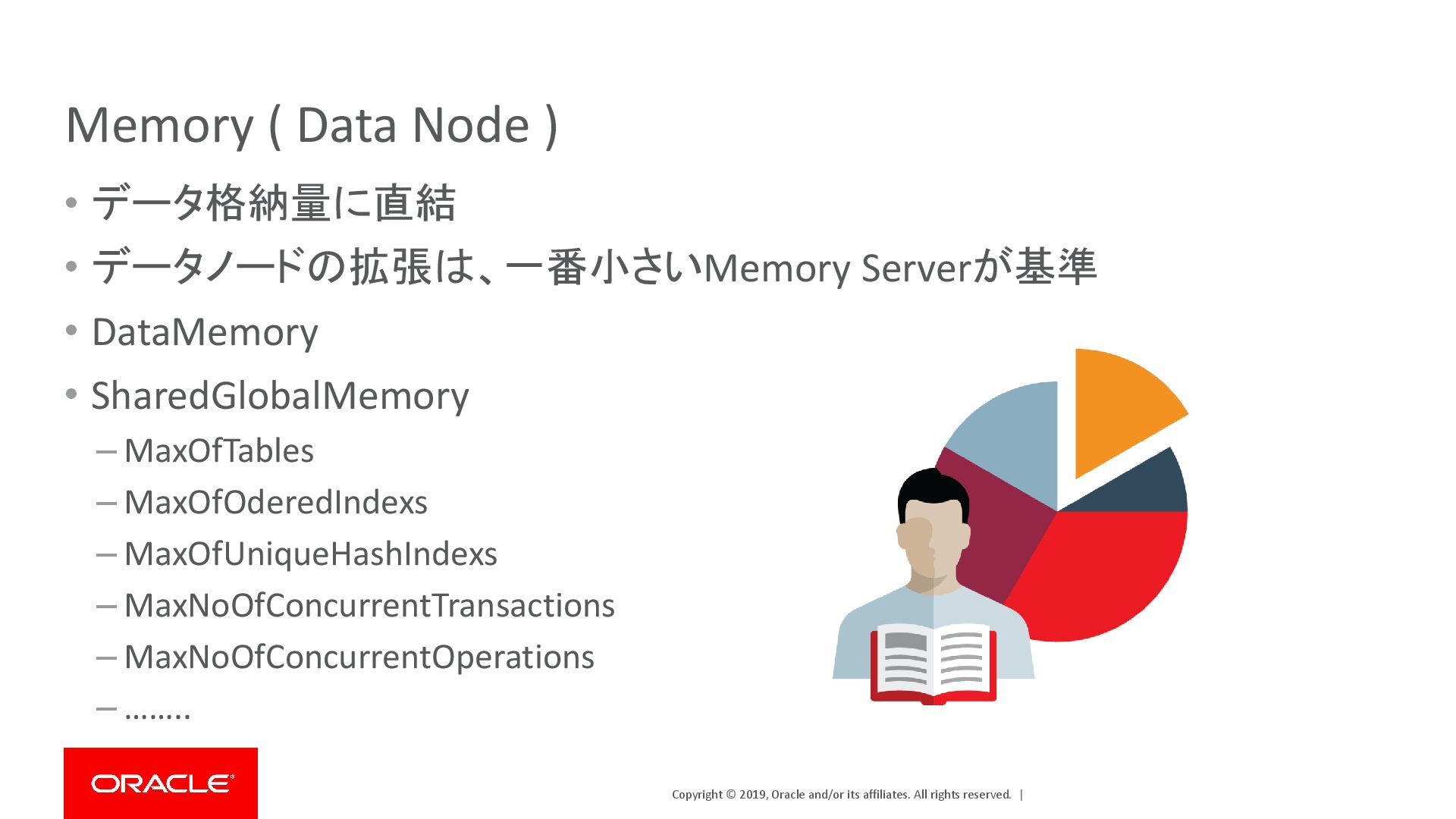

| Memory ( Data Node ) • データ格納量に直結 • データノードの拡張は、一番小さいMemory Serverが基準 • DataMemory • SharedGlobalMemory – MaxOfTables – MaxOfOderedIndexs – MaxOfUniqueHashIndexs – MaxNoOfConcurrentTransactions – MaxNoOfConcurrentOperations – ……..

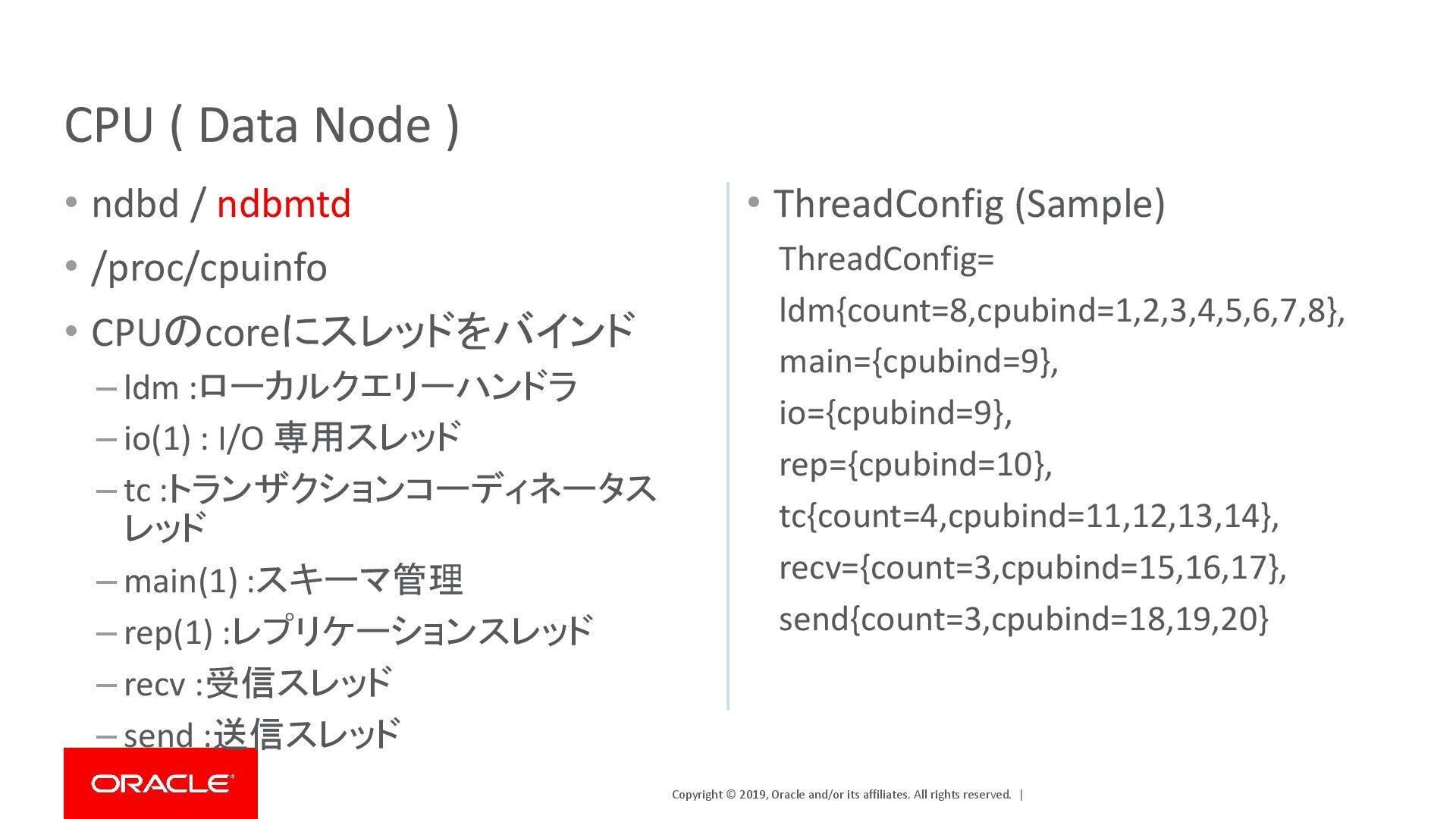

| • ndbd / ndbmtd • /proc/cpuinfo • CPUのcoreにスレッドをバインド – ldm :ローカルクエリーハンドラ – io(1) : I/O 専用スレッド – tc :トランザクションコーディネータスレッド – main(1) :スキーマ管理 – rep(1) :レプリケーションスレッド – recv :受信スレッド – send :送信スレッド CPU ( Data Node ) • ThreadConfig (Sample) ThreadConfig= ldm{count=8,cpubind=1,2,3,4,5,6,7,8}, main={cpubind=9}, io={cpubind=9}, rep={cpubind=10}, tc{count=4,cpubind=11,12,13,14}, recv={count=3,cpubind=15,16,17}, send{count=3,cpubind=18,19,20}

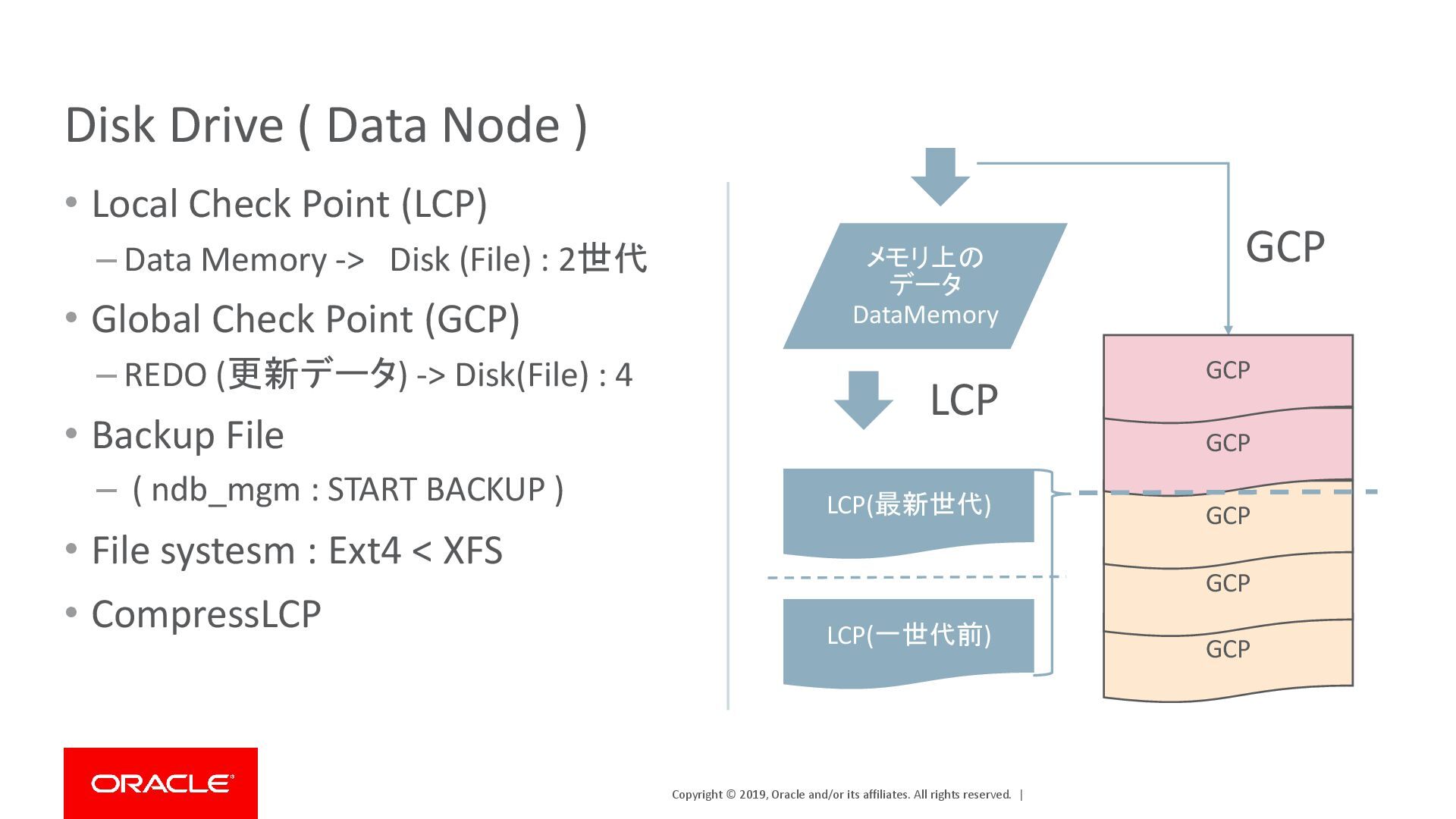

| • Local Check Point (LCP) – Data Memory -> Disk (File) : 2世代 • Global Check Point (GCP) – REDO (更新データ) -> Disk(File) : 4 • Backup File – ( ndb_mgm : START BACKUP ) • File systesm : Ext4 < XFS • CompressLCP Disk Drive ( Data Node ) メモリ上のデータ DataMemory LCP LCP(最新世代) LCP(一世代前) GCP GCP GCP GCP GCP GCP

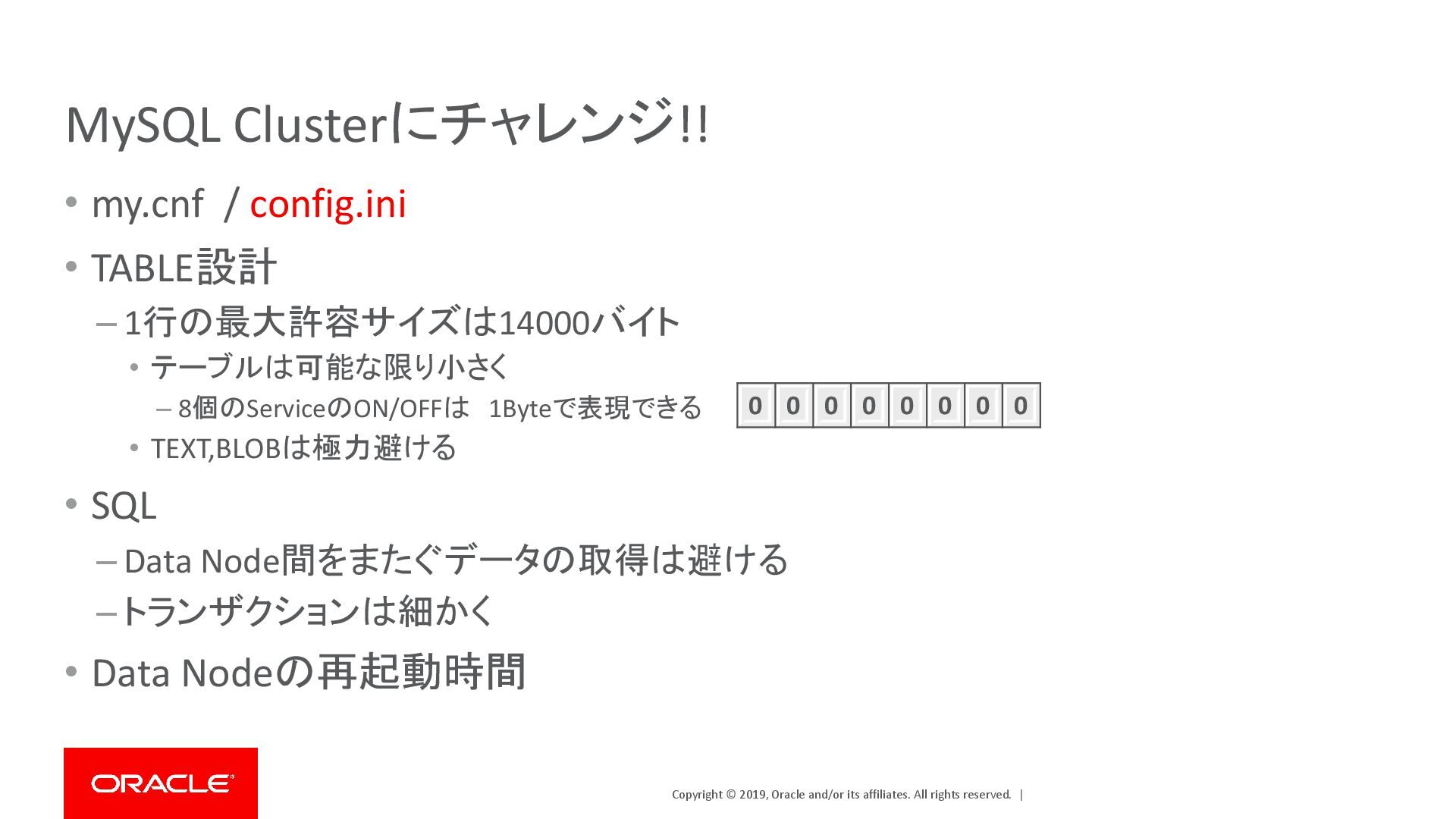

| MySQL Clusterにチャレンジ!! • my.cnf / config.ini • TABLE設計 – 1行の最大許容サイズは14000バイト • テーブルは可能な限り小さく – 8個のServiceのON/OFFは 1Byteで表現できる • TEXT,BLOBは極力避ける • SQL – Data Node間をまたぐデータの取得は避ける – トランザクションは細かく • Data Nodeの再起動時間 0 0 0 0 0 0 0 0

| More Tips

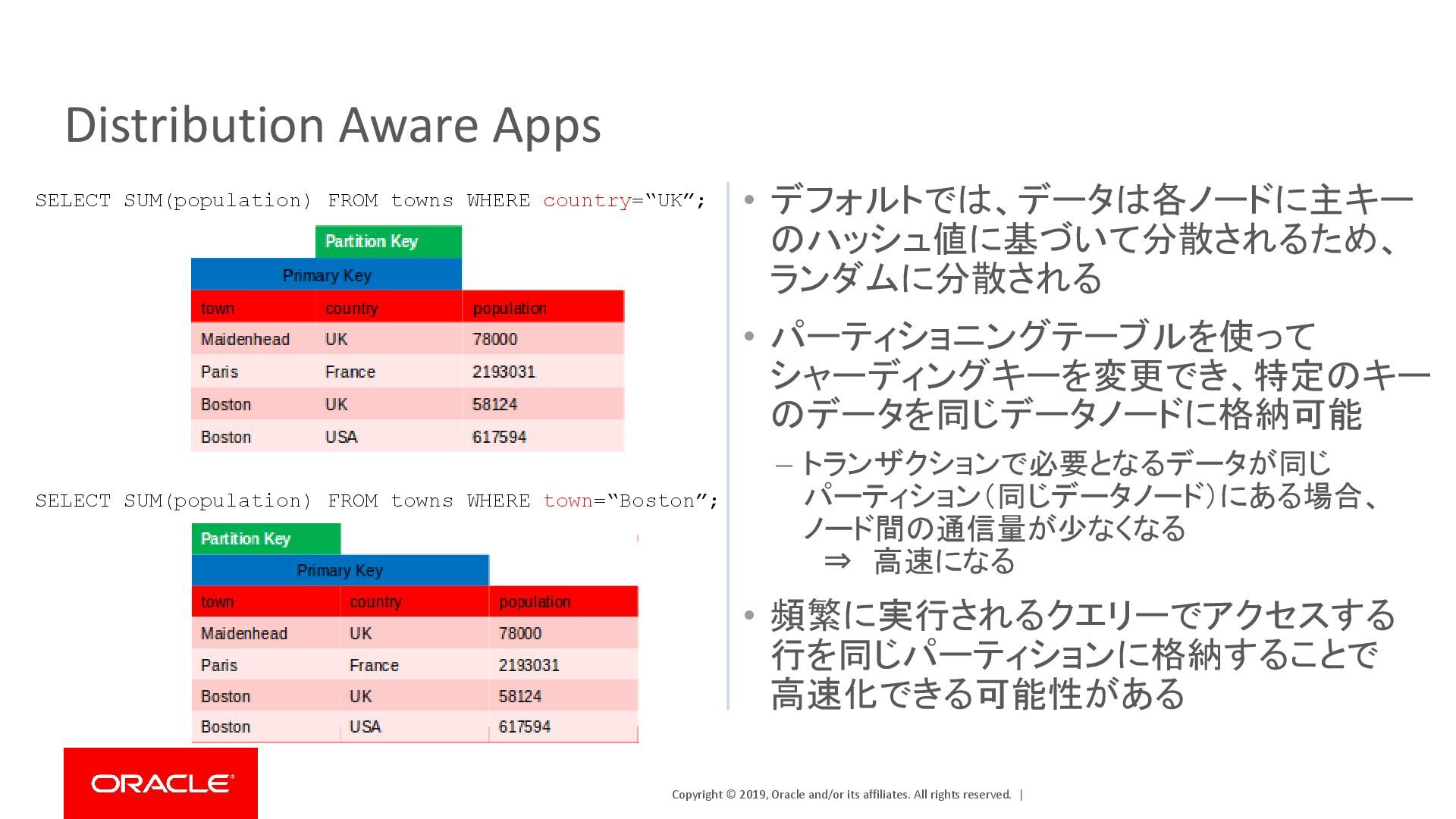

| • デフォルトでは、データは各ノードに主キーのハッシュ値に基づいて分散されるため、ランダムに分散される • パーティショニングテーブルを使ってシャーディングキーを変更でき、特定のキーのデータを同じデータノードに格納可能 – トランザクションで必要となるデータが同じパーティション（同じデータノード）にある場合、ノード間の通信量が少なくなる ⇒ 高速になる • 頻繁に実行されるクエリーでアクセスする行を同じパーティションに格納することで高速化できる可能性がある Distribution Aware Apps SELECT SUM(population) FROM towns WHERE country=“UK”; SELECT SUM(population) FROM towns WHERE town=“Boston”;

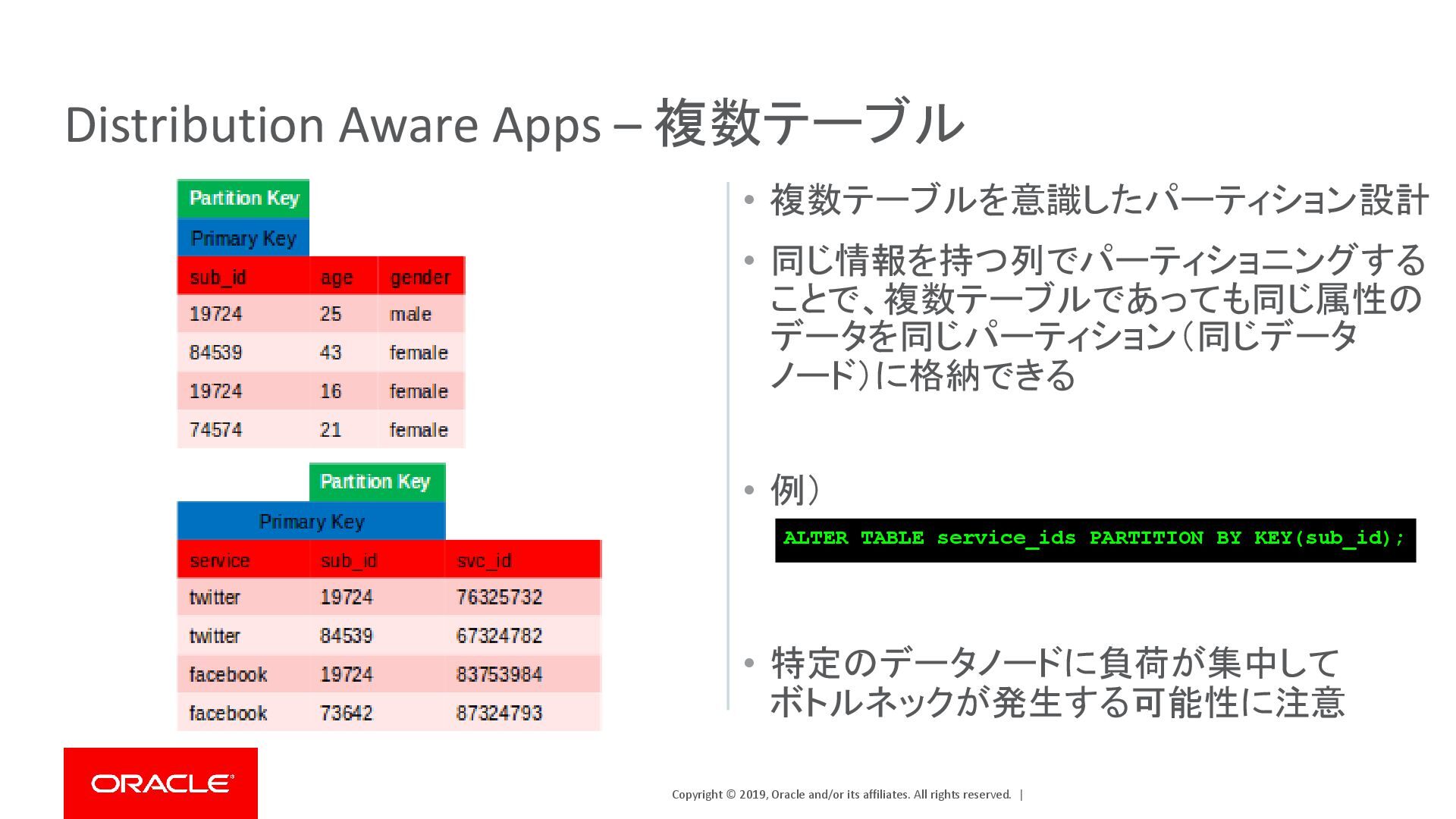

| • 複数テーブルを意識したパーティション設計 • 同じ情報を持つ列でパーティショニングすることで、複数テーブルであっても同じ属性のデータを同じパーティション（同じデータノード）に格納できる • 例） • 特定のデータノードに負荷が集中してボトルネックが発生する可能性に注意 Distribution Aware Apps – 複数テーブル ALTER TABLE service_ids PARTITION BY KEY(sub_id);

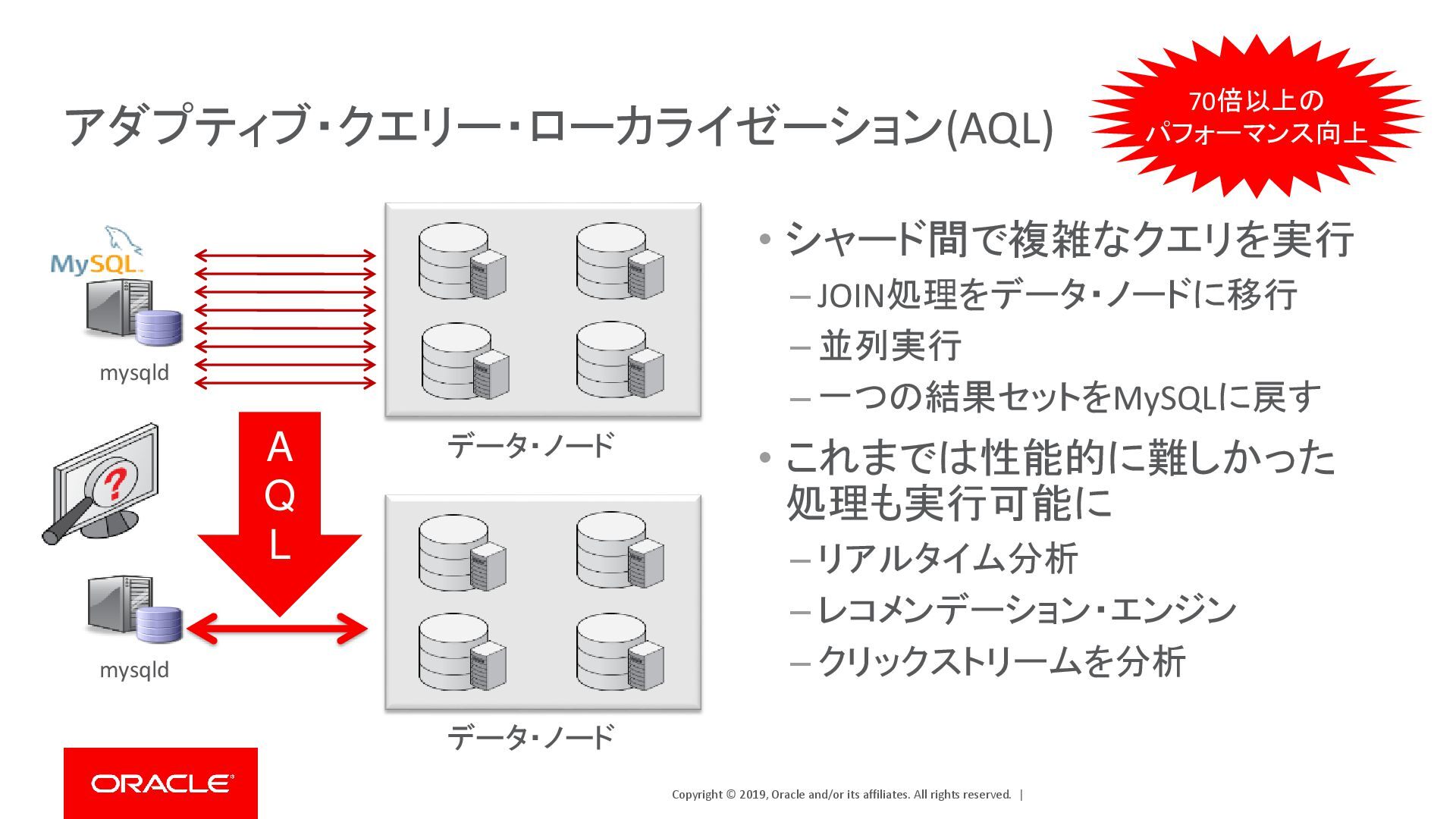

| アダプティブ・クエリー・ローカライゼーション(AQL) mysqld データ・ノード mysqld A Q L データ・ノード 70倍以上のパフォーマンス向上 • シャード間で複雑なクエリを実行 – JOIN処理をデータ・ノードに移行 – 並列実行 – 一つの結果セットをMySQLに戻す • これまでは性能的に難しかった処理も実行可能に – リアルタイム分析 – レコメンデーション・エンジン – クリックストリームを分析

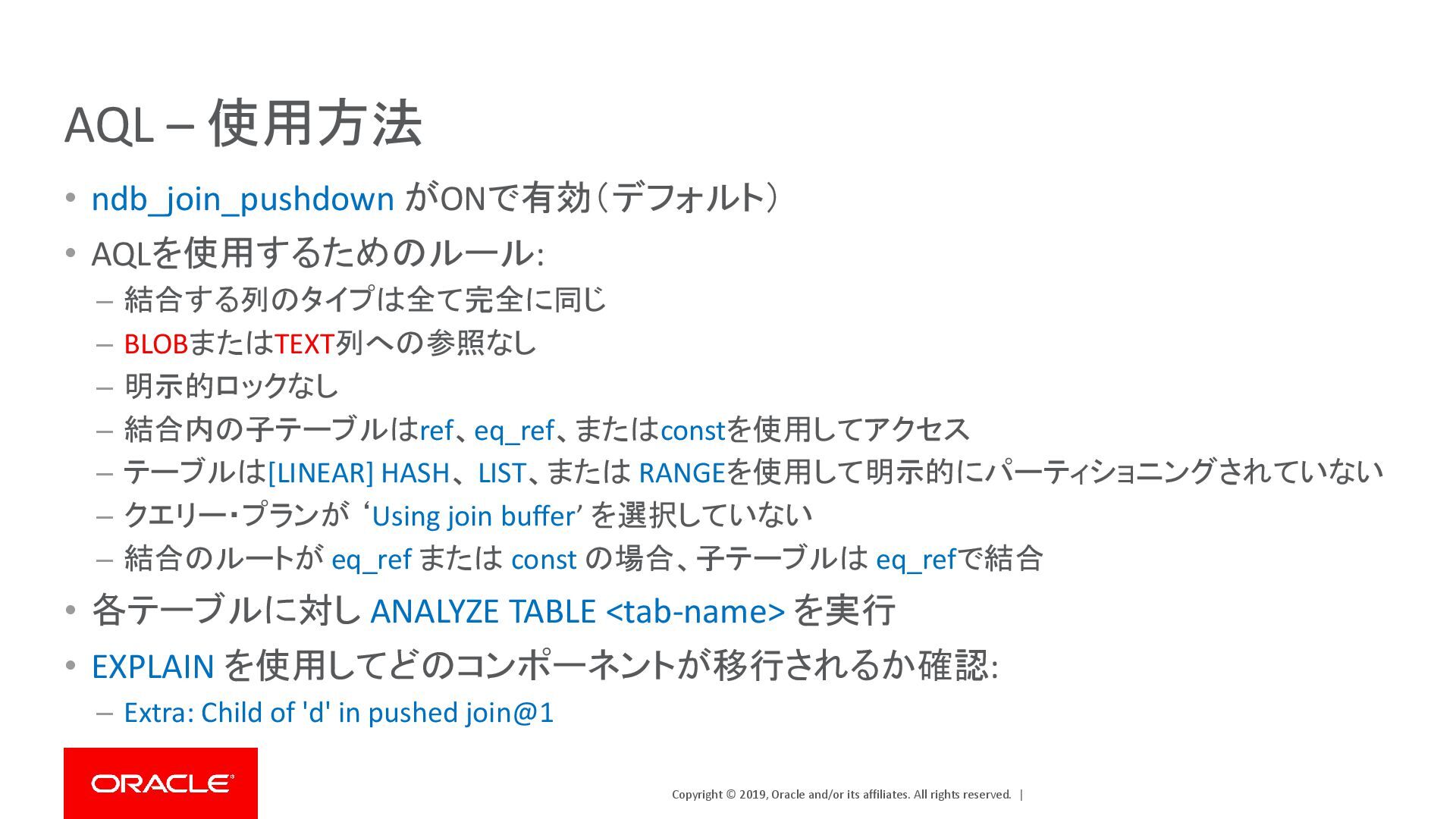

| AQL – 使用方法 • ndb_join_pushdown がONで有効（デフォルト） • AQLを使用するためのルール: – 結合する列のタイプは全て完全に同じ – BLOBまたはTEXT列への参照なし – 明示的ロックなし – 結合内の子テーブルはref、eq_ref、またはconstを使用してアクセス – テーブルは[LINEAR] HASH、 LIST、または RANGEを使用して明示的にパーティショニングされていない – クエリー・プランが ‘Using join buffer’ を選択していない – 結合のルートが eq_ref または const の場合、子テーブルは eq_refで結合 • 各テーブルに対し ANALYZE TABLE <tab-name> を実行 • EXPLAIN を使用してどのコンポーネントが移行されるか確認: – Extra: Child of 'd' in pushed join@1

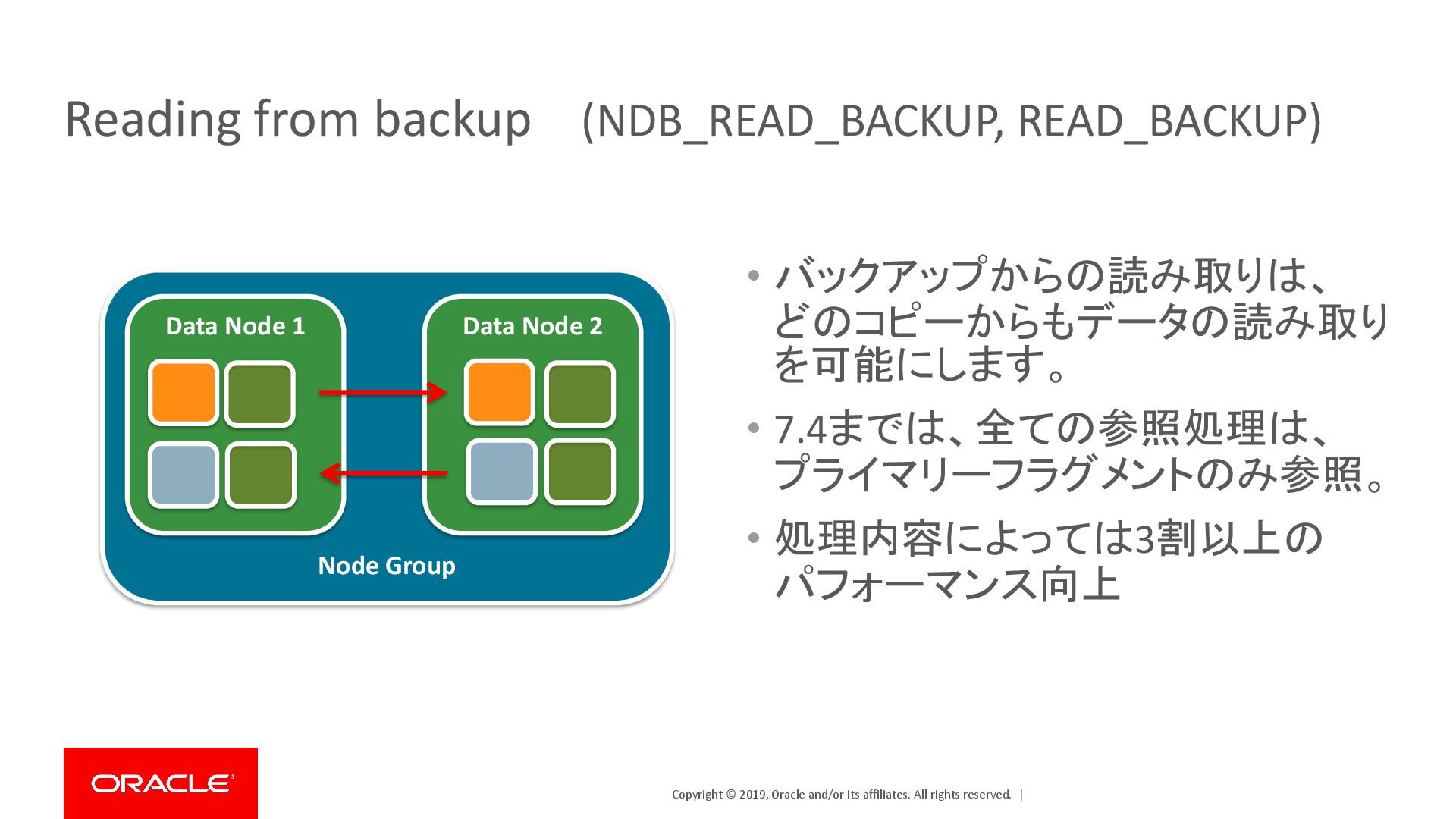

| • バックアップからの読み取りは、どのコピーからもデータの読み取りを可能にします。 • 7.4までは、全ての参照処理は、プライマリーフラグメントのみ参照。 • 処理内容によっては3割以上のパフォーマンス向上 Reading from backup (NDB_READ_BACKUP, READ_BACKUP) Node Group Data Node 1 Data Node 2

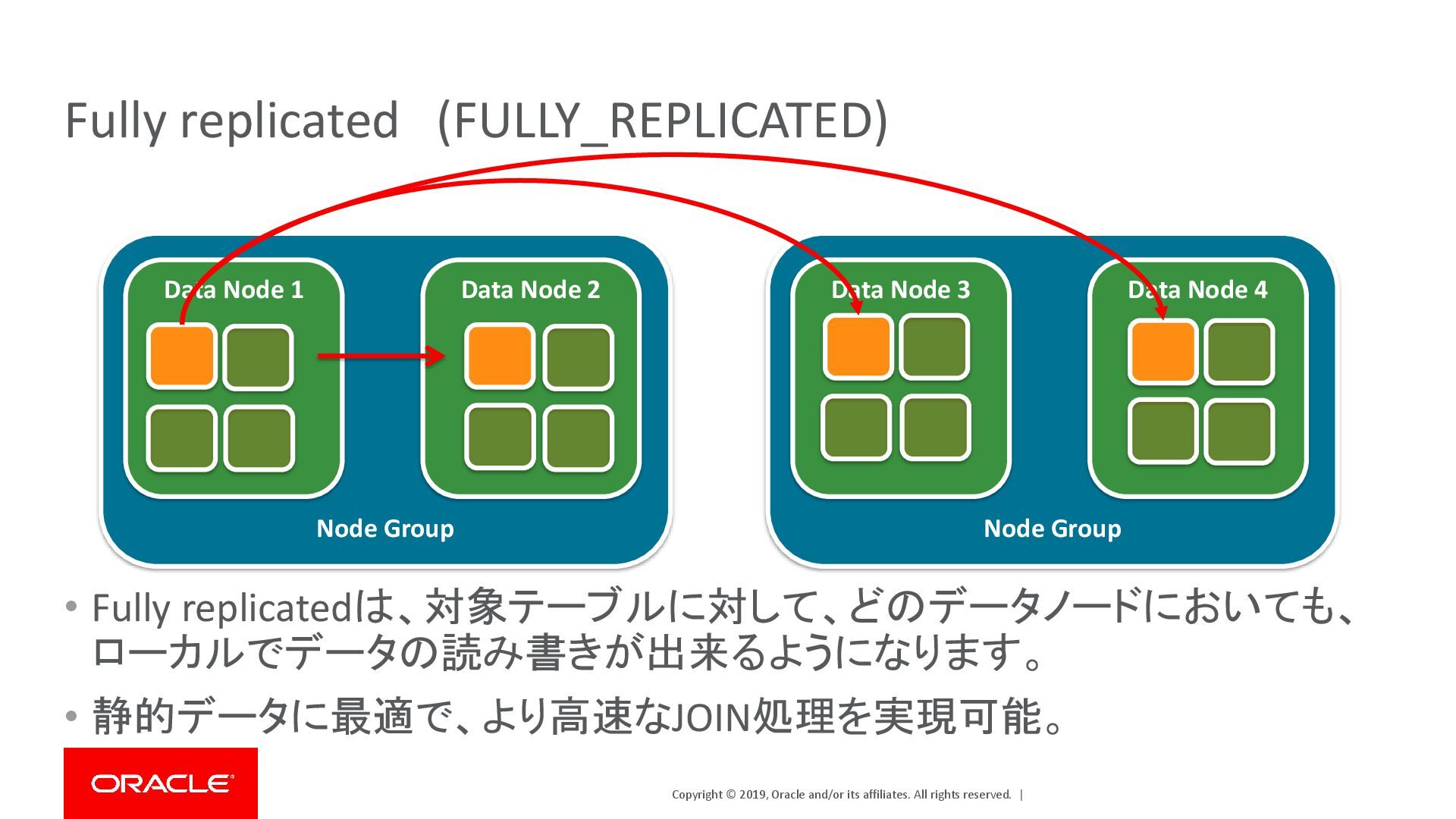

| Fully replicated (FULLY_REPLICATED) • Fully replicatedは、対象テーブルに対して、どのデータノードにおいても、ローカルでデータの読み書きが出来るようになります。 • 静的データに最適で、より高速なJOIN処理を実現可能。 Node Group Data Node 1 Data Node 2 Node Group Data Node 3 Data Node 4

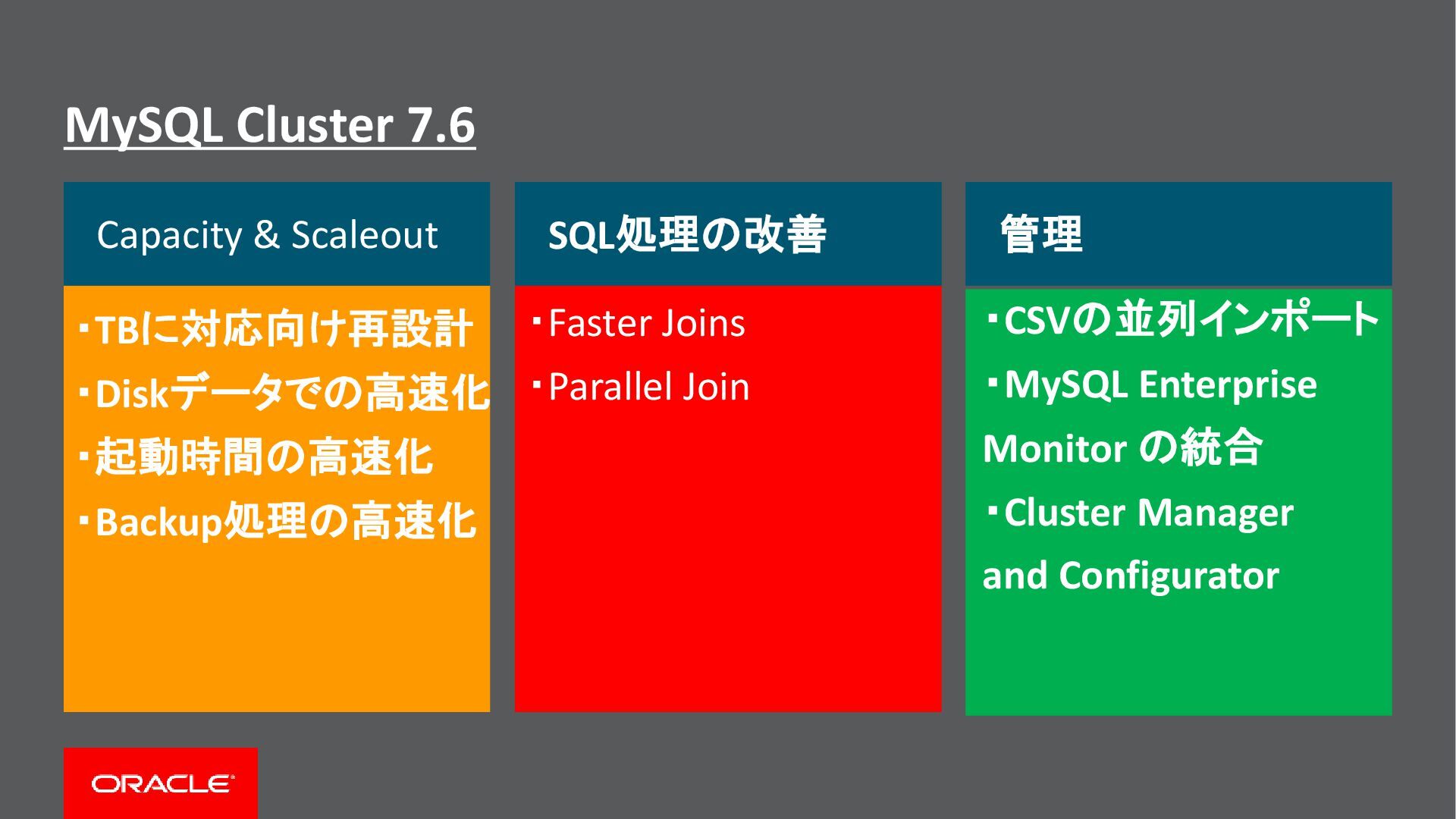

| MySQL Cluster 7.6 Copyright © 2018, Oracle and/or its affiliates. All rights reserved. 管理 SQL処理の改善 Capacity & Scaleout ・TBに対応向け再設計・Diskデータでの高速化・起動時間の高速化・Backup処理の高速化・Faster Joins ・Parallel Join ・CSVの並列インポート・MySQL Enterprise Monitor の統合・Cluster Manager and Configurator

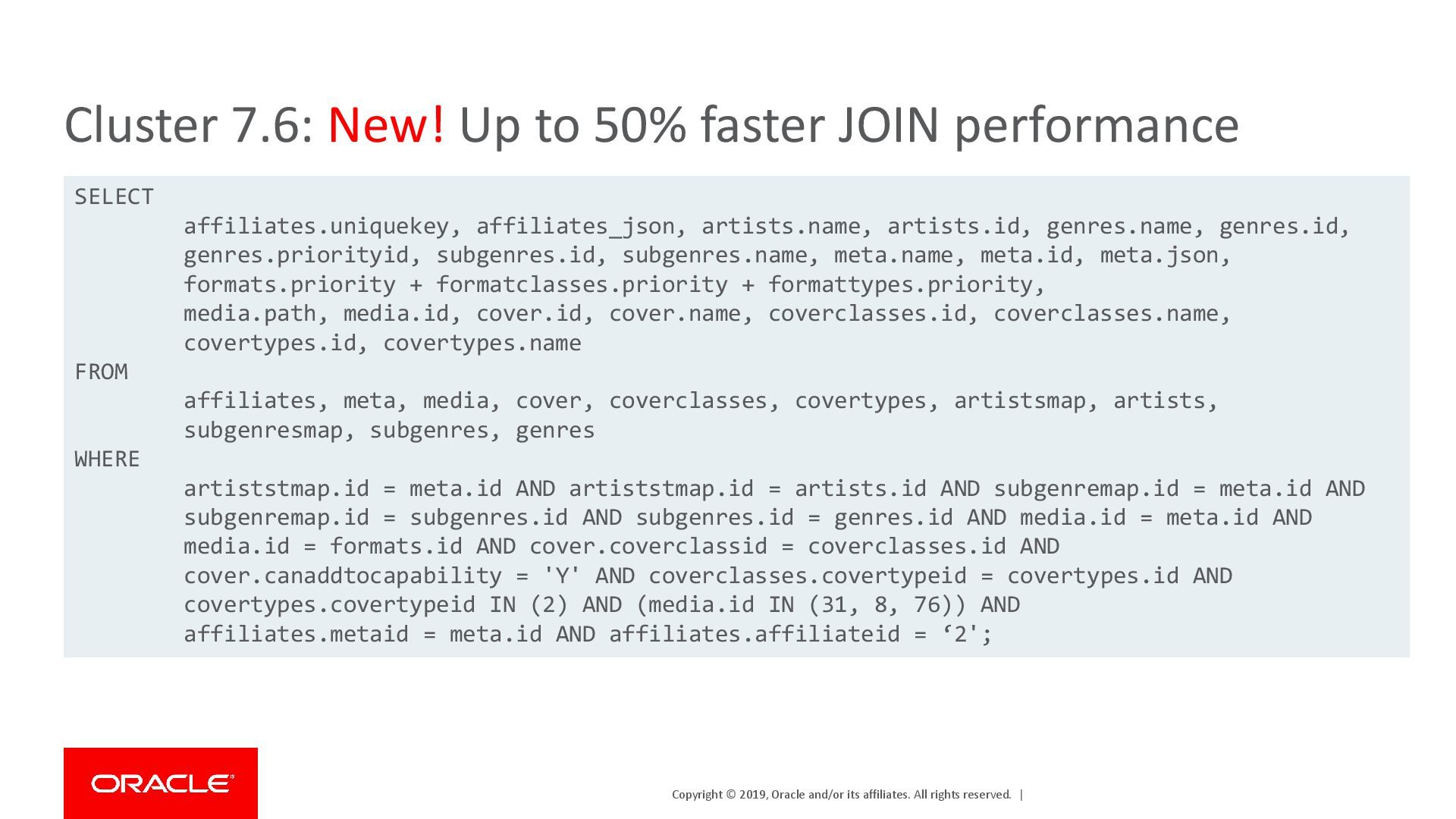

| Cluster 7.6: New! Up to 50% faster JOIN performance SELECT affiliates.uniquekey, affiliates_json, artists.name, artists.id, genres.name, genres.id, genres.priorityid, subgenres.id, subgenres.name, meta.name, meta.id, meta.json, formats.priority + formatclasses.priority + formattypes.priority, media.path, media.id, cover.id, cover.name, coverclasses.id, coverclasses.name, covertypes.id, covertypes.name FROM affiliates, meta, media, cover, coverclasses, covertypes, artistsmap, artists, subgenresmap, subgenres, genres WHERE artiststmap.id = meta.id AND artiststmap.id = artists.id AND subgenremap.id = meta.id AND subgenremap.id = subgenres.id AND subgenres.id = genres.id AND media.id = meta.id AND media.id = formats.id AND cover.coverclassid = coverclasses.id AND cover.canaddtocapability = 'Y' AND coverclasses.covertypeid = covertypes.id AND covertypes.covertypeid IN (2) AND (media.id IN (31, 8, 76)) AND affiliates.metaid = meta.id AND affiliates.affiliateid = ‘2';

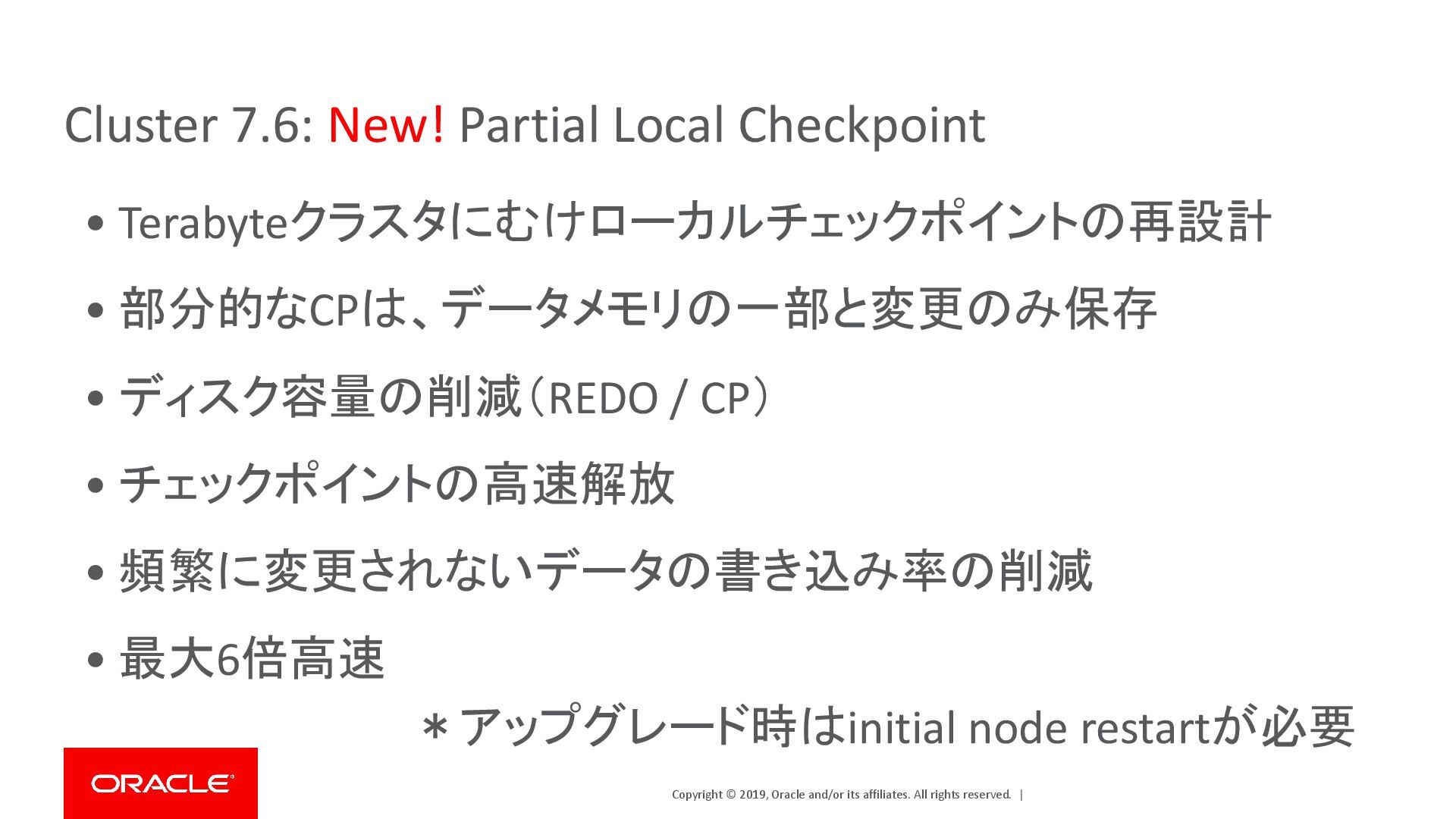

| Cluster 7.6: New! Partial Local Checkpoint • Terabyteクラスタにむけローカルチェックポイントの再設計 • 部分的なCPは、データメモリの一部と変更のみ保存 • ディスク容量の削減（REDO / CP） • チェックポイントの高速解放 • 頻繁に変更されないデータの書き込み率の削減 • 最大6倍高速＊アップグレード時はinitial node restartが必要

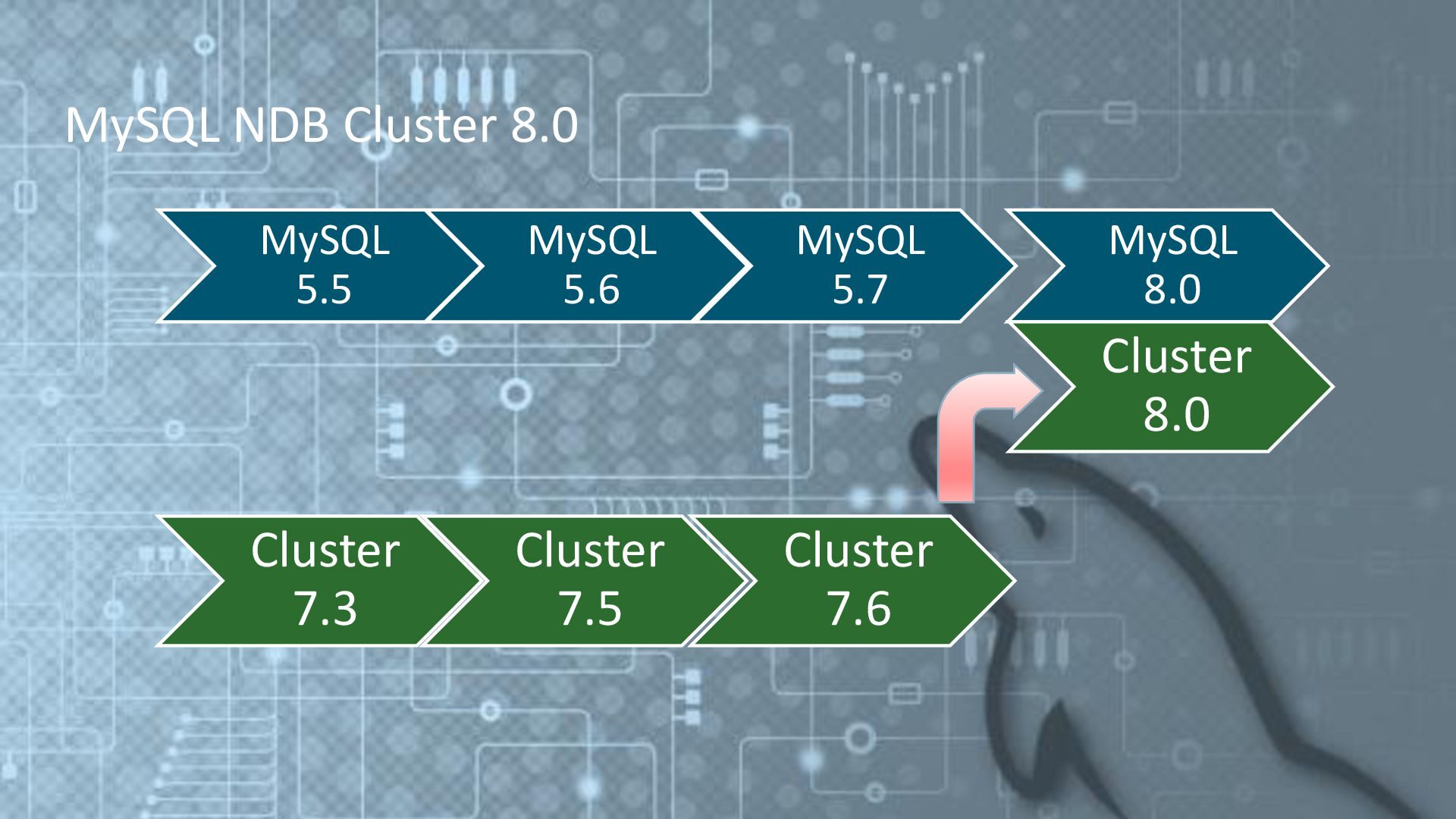

| MySQL NDB Cluster 8.0 MySQL 5.5 MySQL 5.6 MySQL 5.7 MySQL 8.0 Cluster 7.3 Cluster 7.5 Cluster 7.6 Cluster 8.0

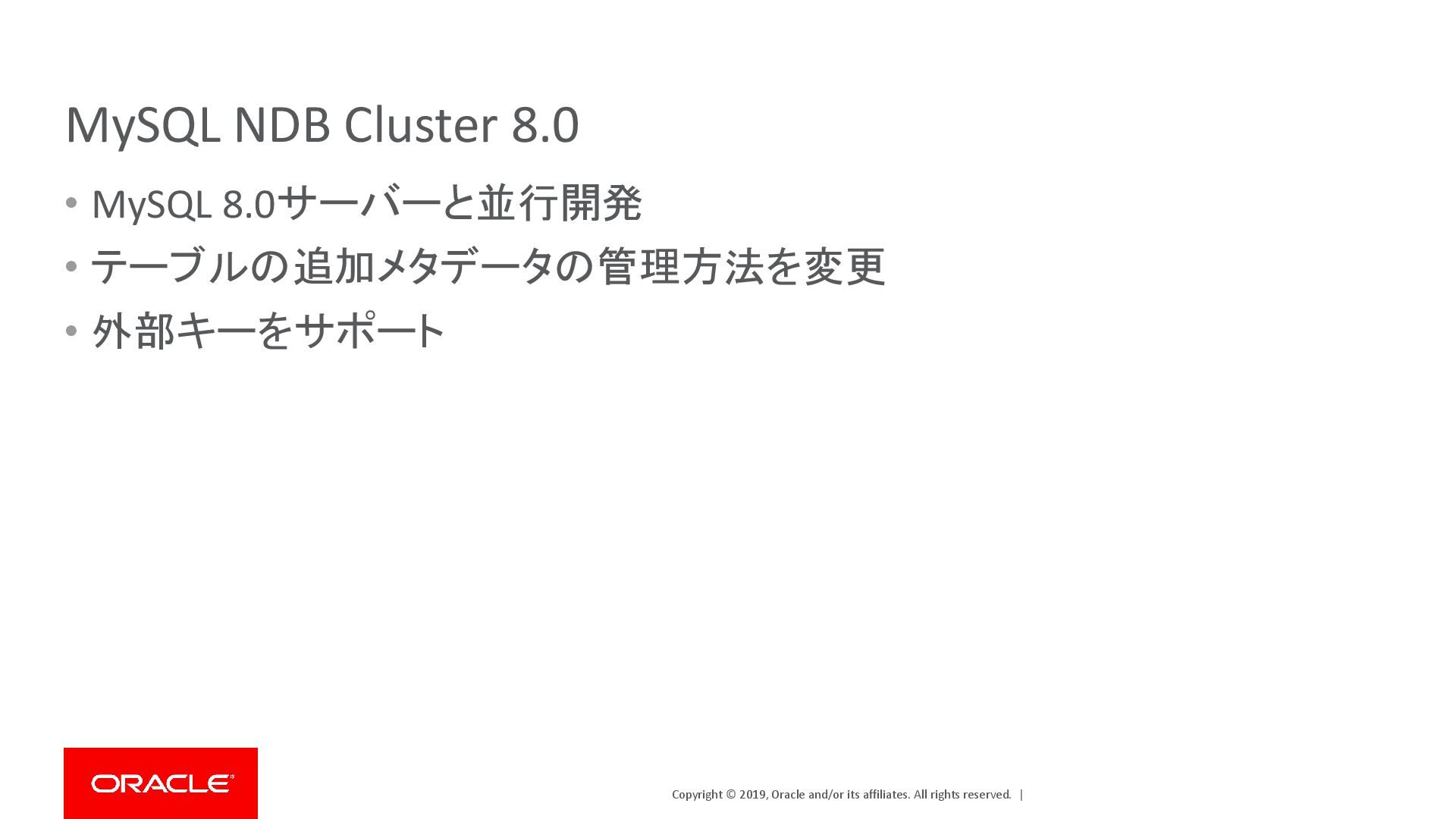

| MySQL NDB Cluster 8.0 • MySQL 8.0サーバーと並行開発 • テーブルの追加メタデータの管理方法を変更 • 外部キーをサポート

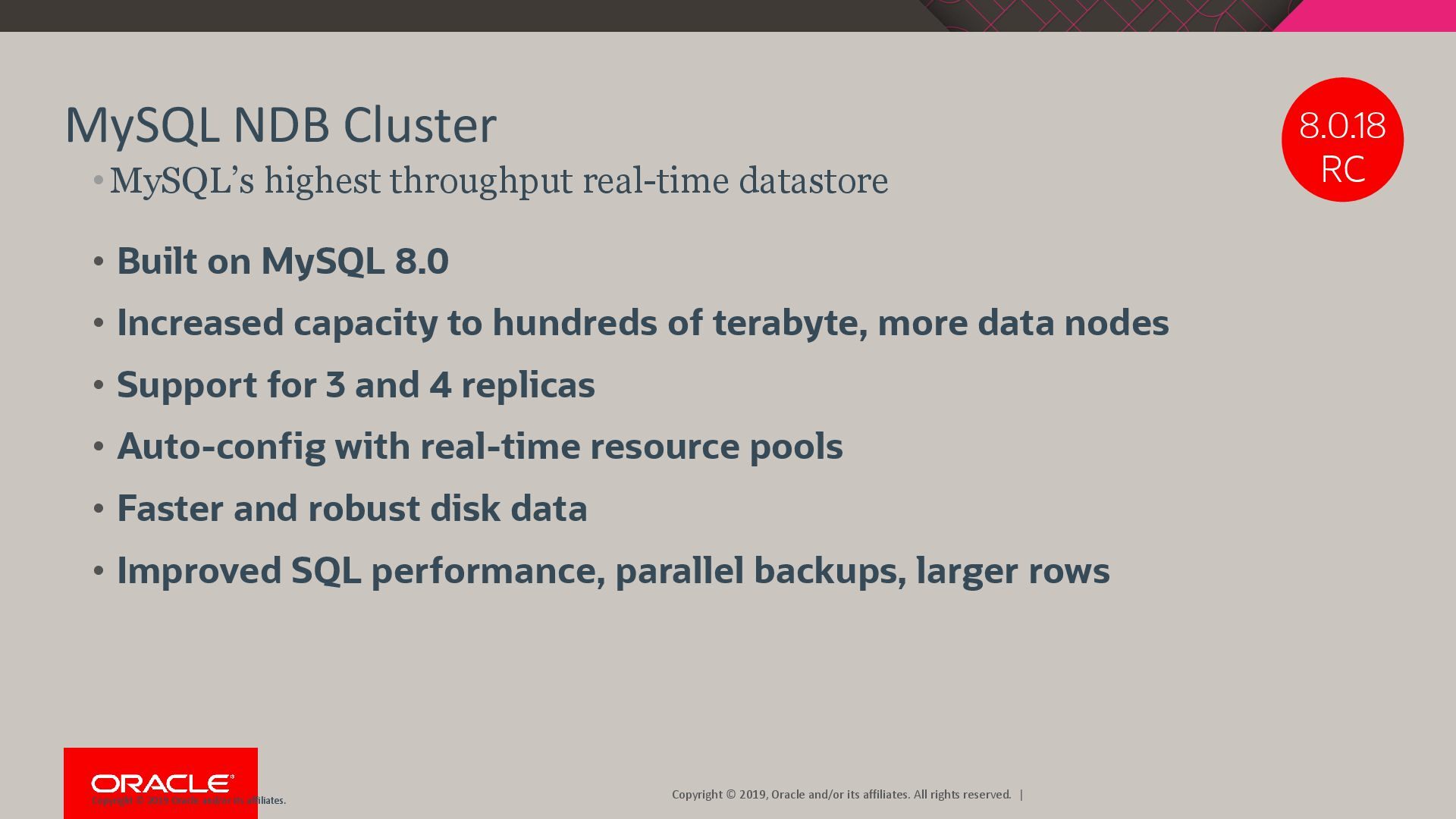

| MySQL NDB Cluster • Built on MySQL 8.0 • Increased capacity to hundreds of terabyte, more data nodes • Support for 3 and 4 replicas • Auto-config with real-time resource pools • Faster and robust disk data • Improved SQL performance, parallel backups, larger rows •MySQL’s highest throughput real-time datastore 8.0.18 RC Copyright © 2019 Oracle and/or its affiliates.

| Replication

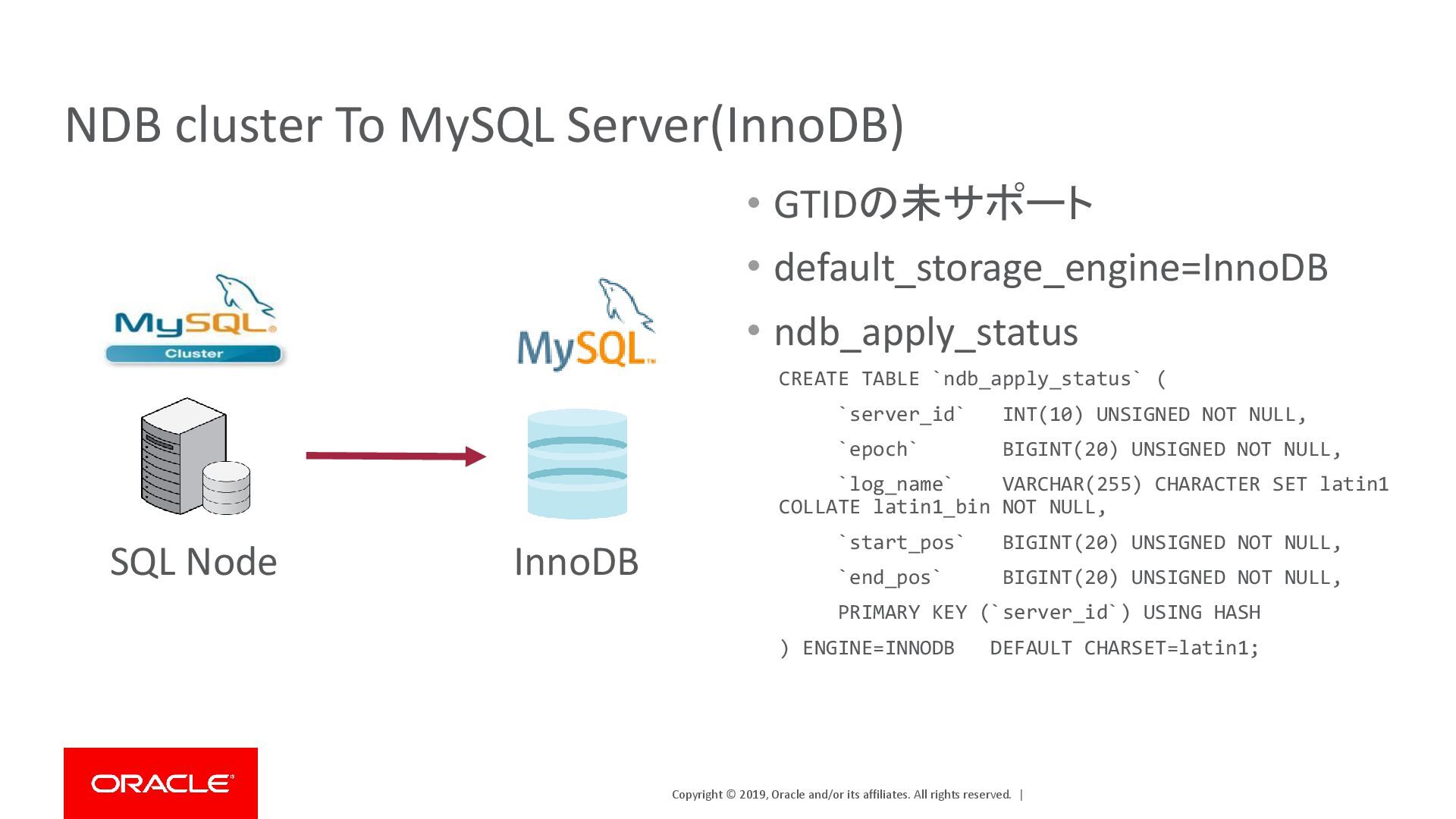

| • GTIDの未サポート • default_storage_engine=InnoDB • ndb_apply_status CREATE TABLE `ndb_apply_status` ( `server_id` INT(10) UNSIGNED NOT NULL, `epoch` BIGINT(20) UNSIGNED NOT NULL, `log_name` VARCHAR(255) CHARACTER SET latin1 COLLATE latin1_bin NOT NULL, `start_pos` BIGINT(20) UNSIGNED NOT NULL, `end_pos` BIGINT(20) UNSIGNED NOT NULL, PRIMARY KEY (`server_id`) USING HASH ) ENGINE=INNODB DEFAULT CHARSET=latin1; NDB cluster To MySQL Server(InnoDB) SQL Node InnoDB

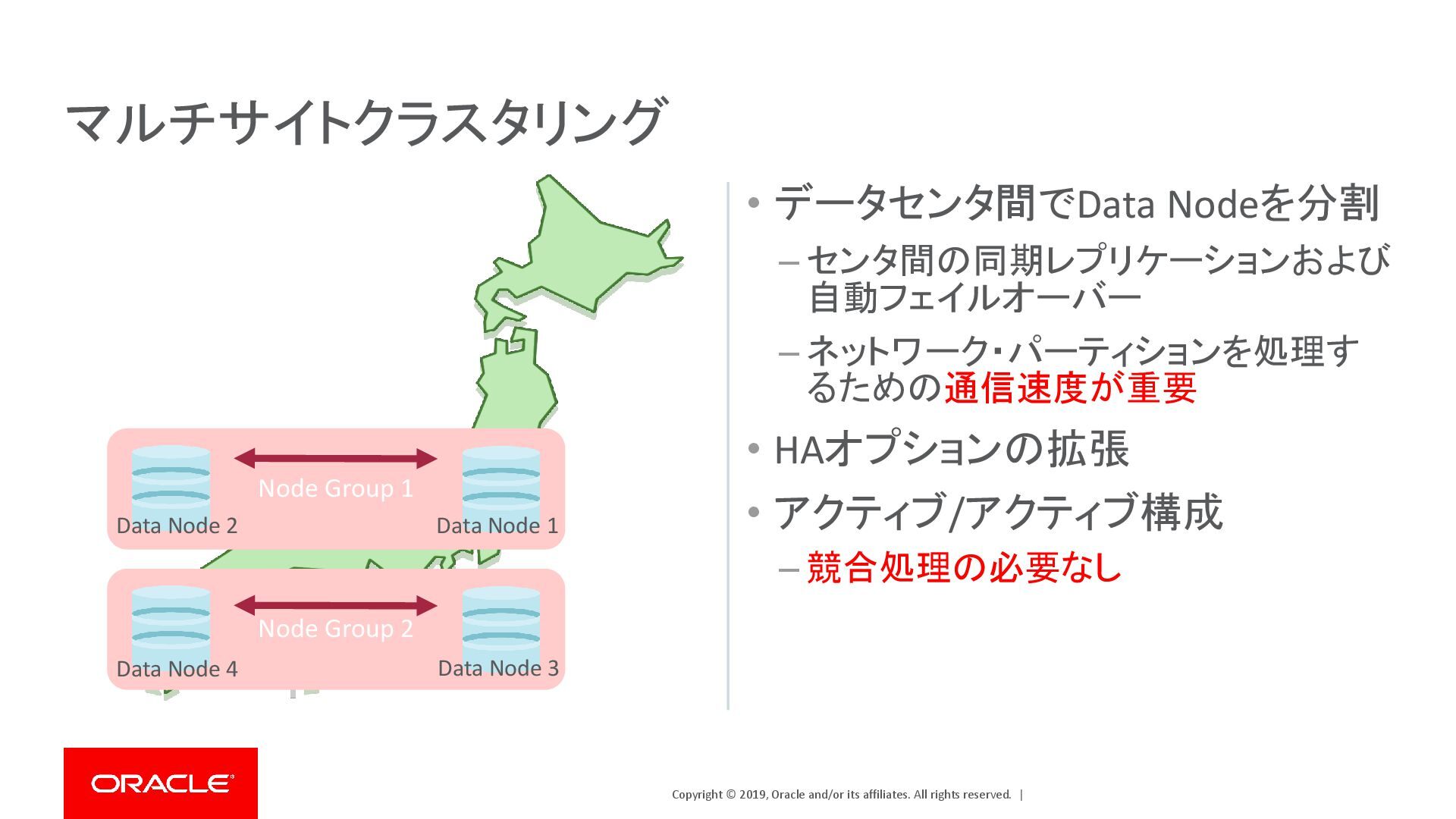

| • データセンタ間でData Nodeを分割 – センタ間の同期レプリケーションおよび自動フェイルオーバー – ネットワーク・パーティションを処理するための通信速度が重要 • HAオプションの拡張 • アクティブ/アクティブ構成 – 競合処理の必要なしマルチサイトクラスタリング Node Group 1 Node Group 2 Data Node 1 Data Node 3 Data Node 2 Data Node 4

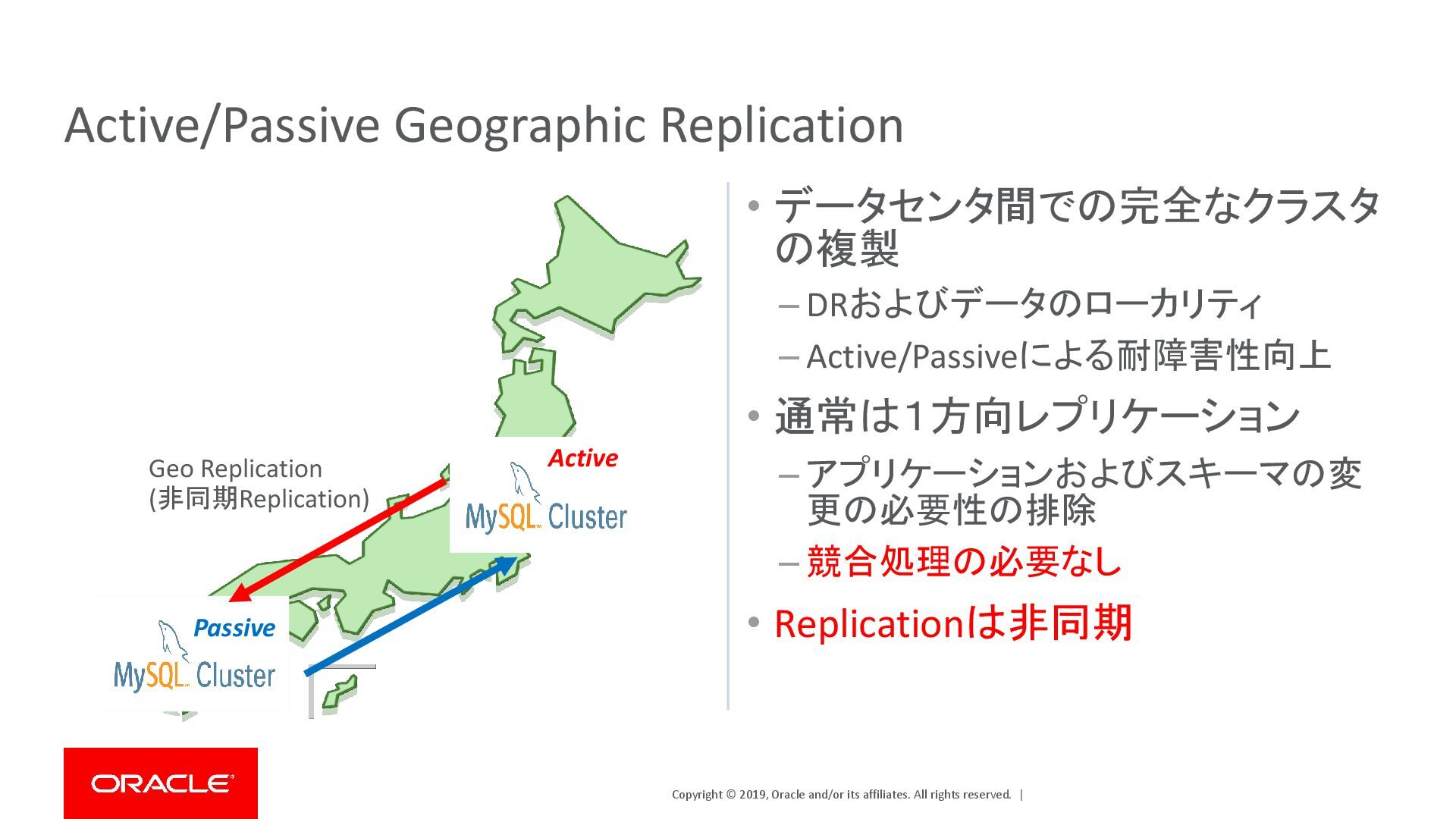

| • データセンタ間での完全なクラスタの複製 – DRおよびデータのローカリティ – Active/Passiveによる耐障害性向上 • 通常は１方向レプリケーション – アプリケーションおよびスキーマの変更の必要性の排除 – 競合処理の必要なし • Replicationは非同期 Active/Passive Geographic Replication Geo Replication (非同期Replication) Passive Active

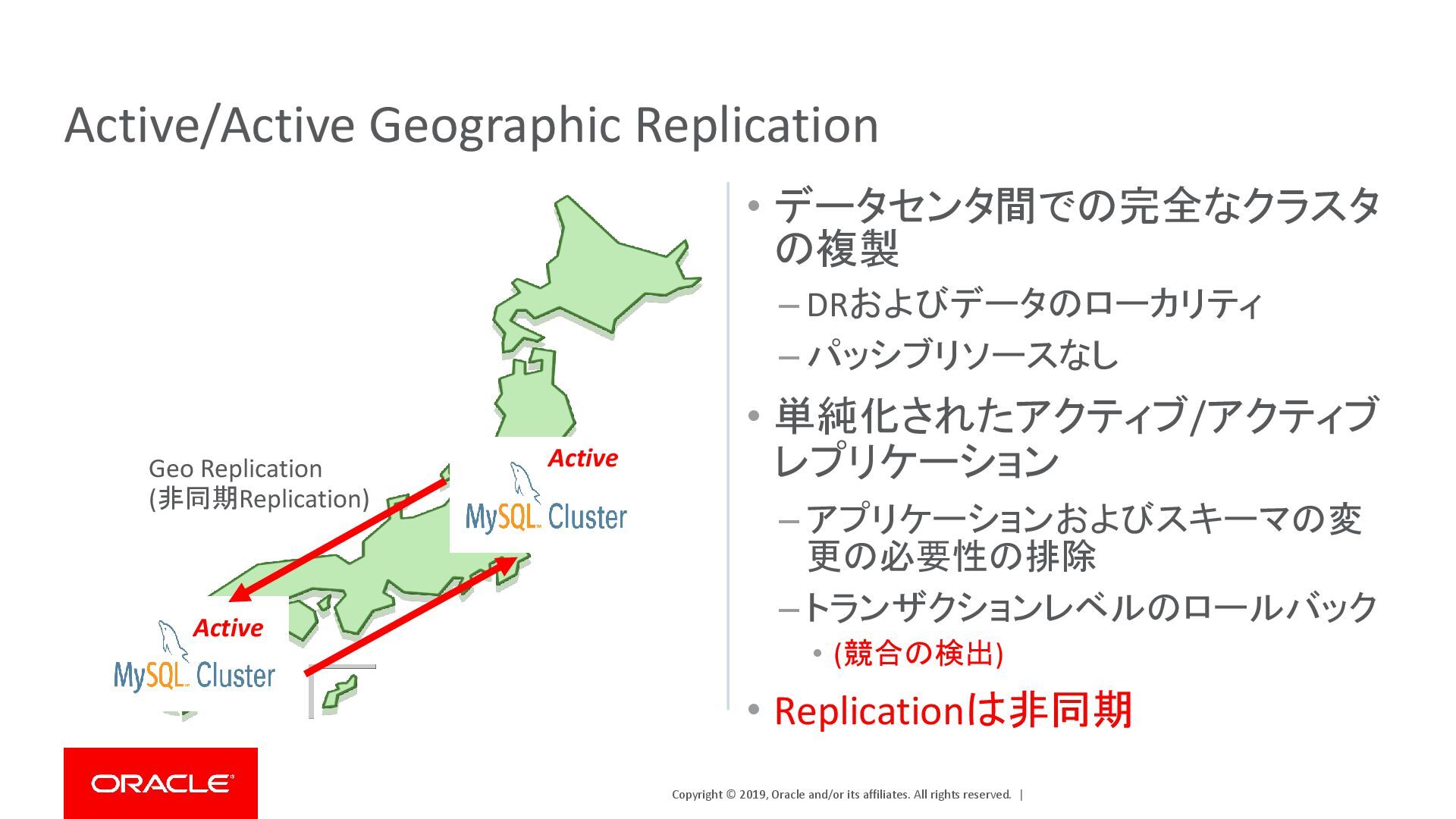

| • データセンタ間での完全なクラスタの複製 – DRおよびデータのローカリティ – パッシブリソースなし • 単純化されたアクティブ/アクティブレプリケーション – アプリケーションおよびスキーマの変更の必要性の排除 – トランザクションレベルのロールバック • (競合の検出) • Replicationは非同期 Active/Active Geographic Replication Geo Replication (非同期Replication) Active Active

| Active/Active Geographic Replication • 拠点間のネット―ワーク帯域がデータの同期に直結 • Replicationは非同期の為、データの競合が発生 – データ競合に関する処理が必要

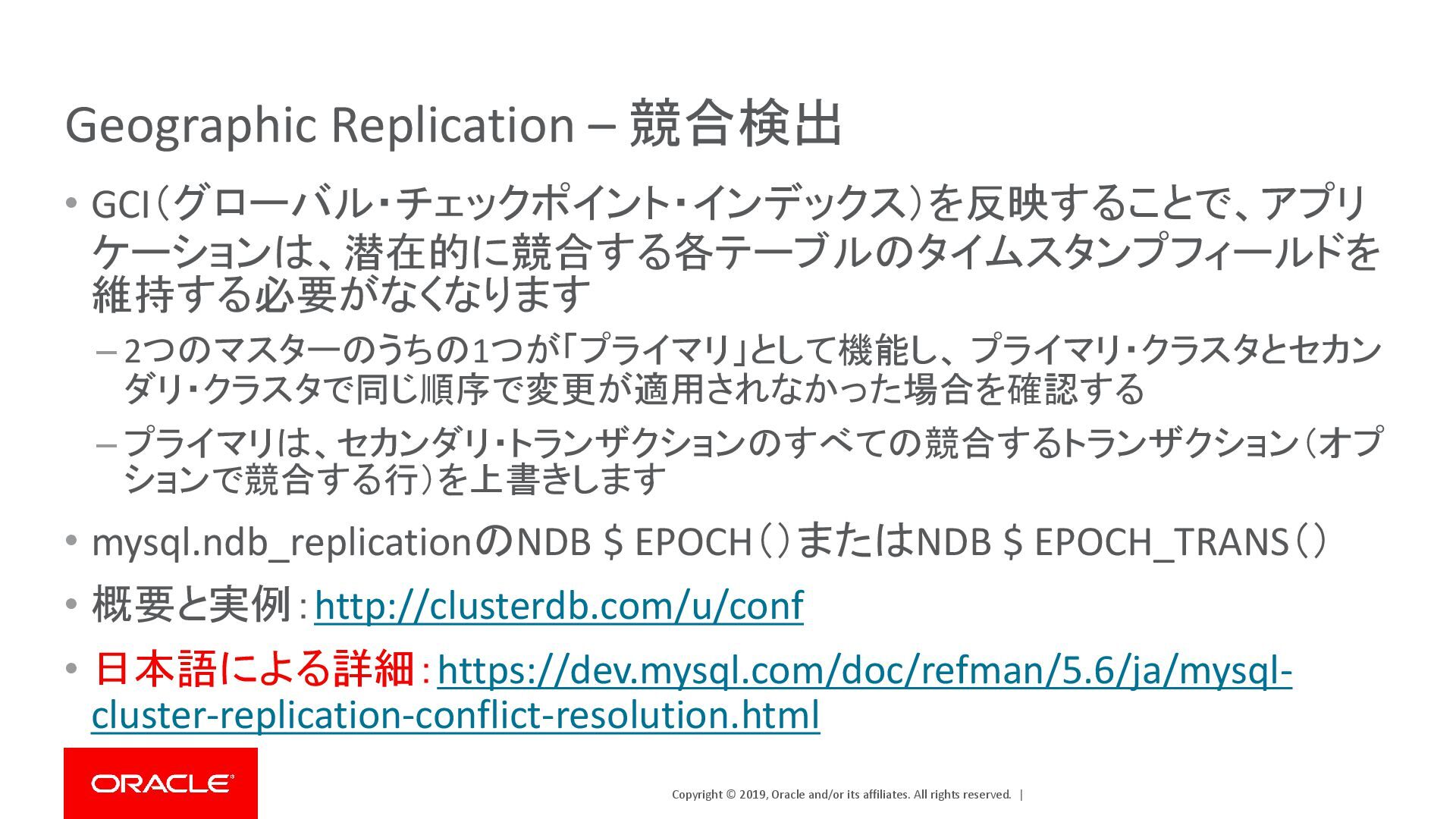

| Geographic Replication – 競合検出 • GCI（グローバル・チェックポイント・インデックス）を反映することで、アプリケーションは、潜在的に競合する各テーブルのタイムスタンプフィールドを維持する必要がなくなります – 2つのマスターのうちの1つが「プライマリ」として機能し、プライマリ・クラスタとセカンダリ・クラスタで同じ順序で変更が適用されなかった場合を確認する – プライマリは、セカンダリ・トランザクションのすべての競合するトランザクション（オプションで競合する行）を上書きします • mysql.ndb_replicationのNDB $ EPOCH（）またはNDB $ EPOCH_TRANS（） • 概要と実例：http://clusterdb.com/u/conf • 日本語による詳細：https://dev.mysql.com/doc/refman/5.6/ja/mysql- cluster-replication-conflict-resolution.html

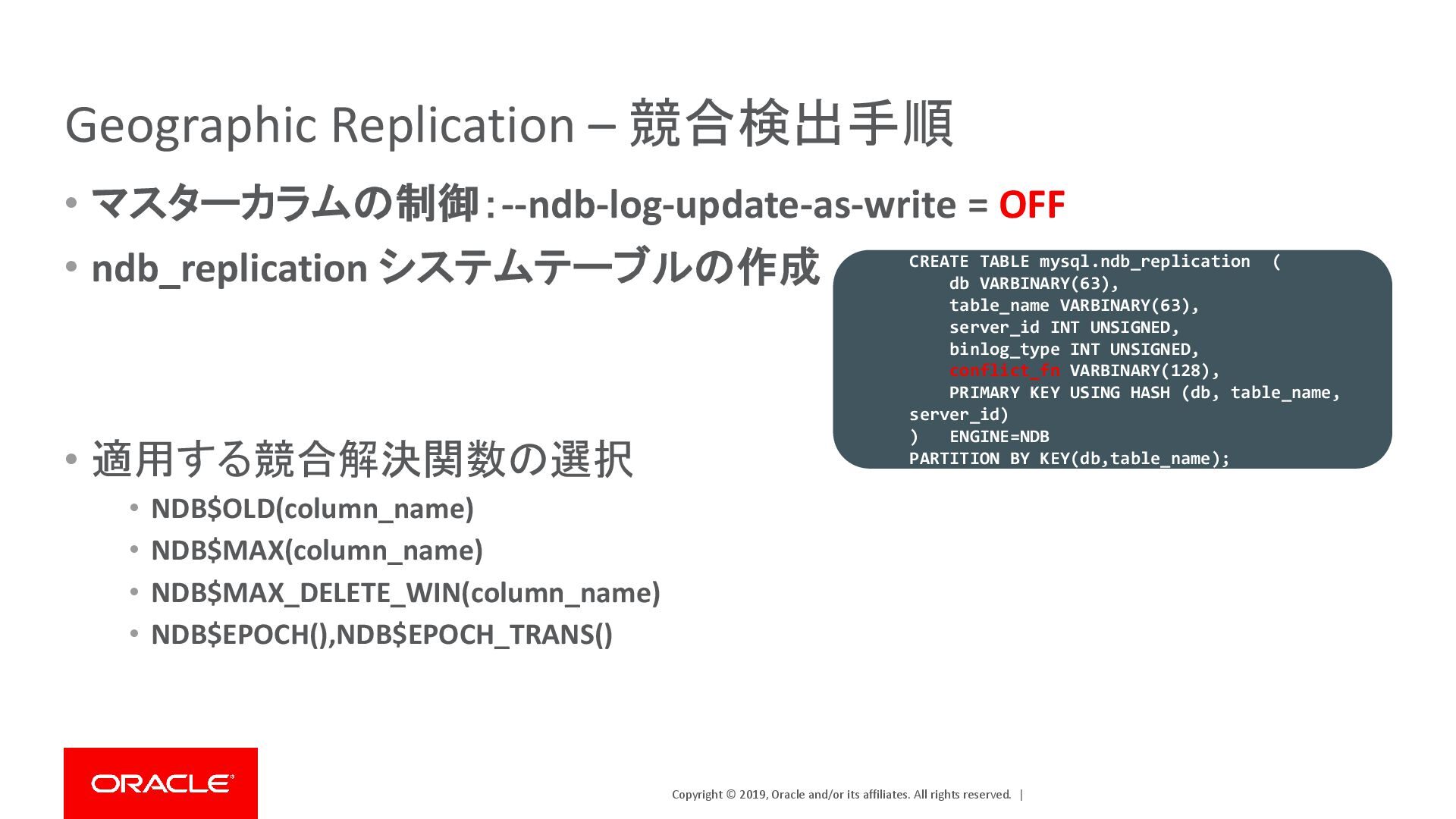

| Geographic Replication – 競合検出手順 • マスターカラムの制御：--ndb-log-update-as-write = OFF • ndb_replication システムテーブルの作成 • 適用する競合解決関数の選択 • NDB$OLD(column_name) • NDB$MAX(column_name) • NDB$MAX_DELETE_WIN(column_name) • NDB$EPOCH(),NDB$EPOCH_TRANS() CREATE TABLE mysql.ndb_replication ( db VARBINARY(63), table_name VARBINARY(63), server_id INT UNSIGNED, binlog_type INT UNSIGNED, conflict_fn VARBINARY(128), PRIMARY KEY USING HASH (db, table_name, server_id) ) ENGINE=NDB PARTITION BY KEY(db,table_name);

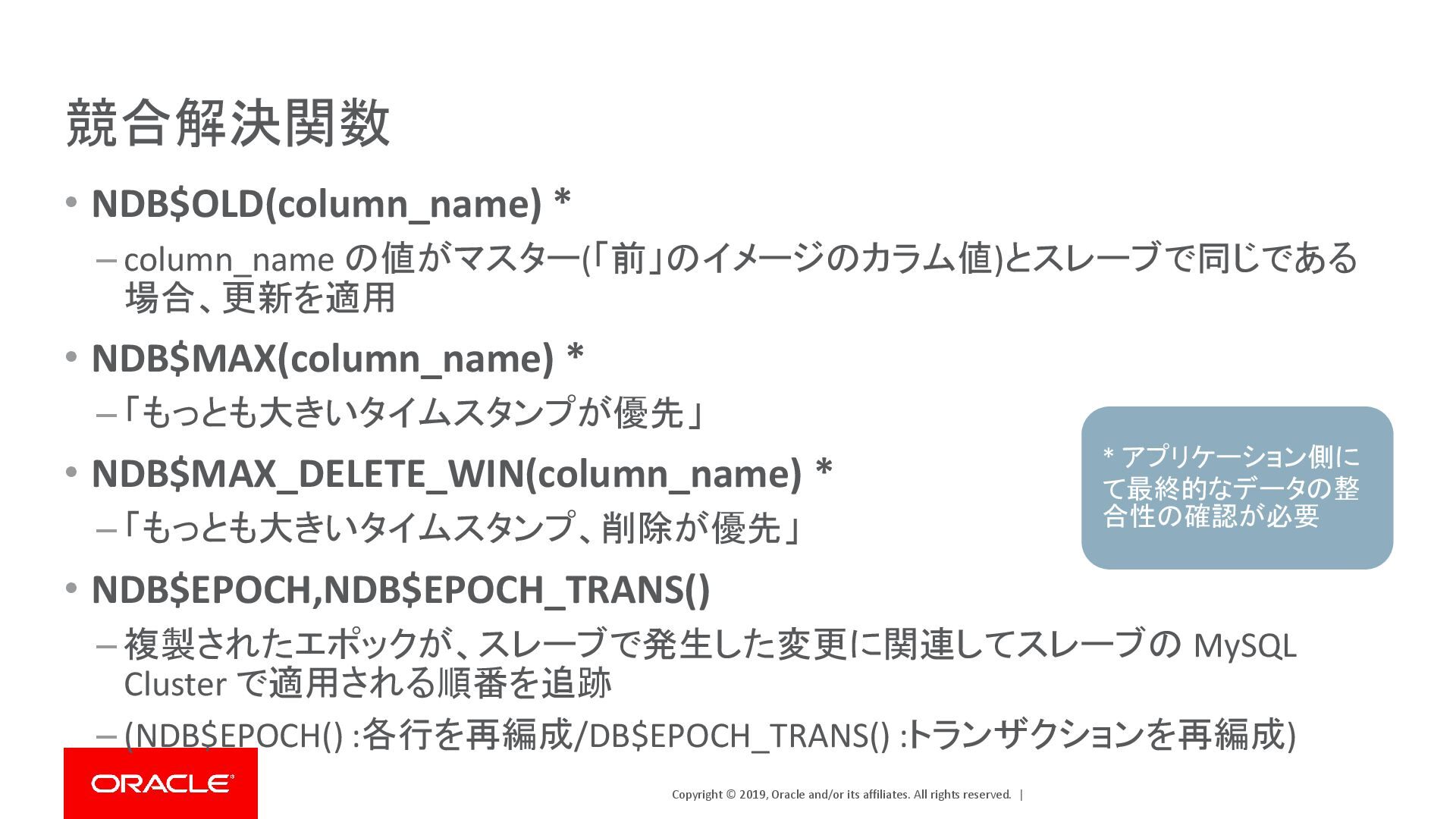

| 競合解決関数 • NDB$OLD(column_name) * – column_name の値がマスター(「前」のイメージのカラム値)とスレーブで同じである場合、更新を適用 • NDB$MAX(column_name) * – 「もっとも大きいタイムスタンプが優先」 • NDB$MAX_DELETE_WIN(column_name) * – 「もっとも大きいタイムスタンプ、削除が優先」 • NDB$EPOCH,NDB$EPOCH_TRANS() – 複製されたエポックが、スレーブで発生した変更に関連してスレーブの MySQL Cluster で適用される順番を追跡 – (NDB$EPOCH() :各行を再編成/DB$EPOCH_TRANS() :トランザクションを再編成) * アプリケーション側にて最終的なデータの整合性の確認が必要

| MySQL Cluster Carrier Grade Edition

| MySQL Enterprise Support • 最大のMySQLのエンジニアリングおよびサポート組織 • MySQL開発チームによるサポート • 29言語で世界クラスのサポートを提供 • メンテナンス・リリース、バグ修正、パッチ、アップデートの提供 • 24時間x365日サポート • 無制限サポート・インシデント • MySQL コンサルティング・サポート Get immediate help for any MySQL issue, plus expert advice ～リモートDBAとして、是非ご活用ください！！～

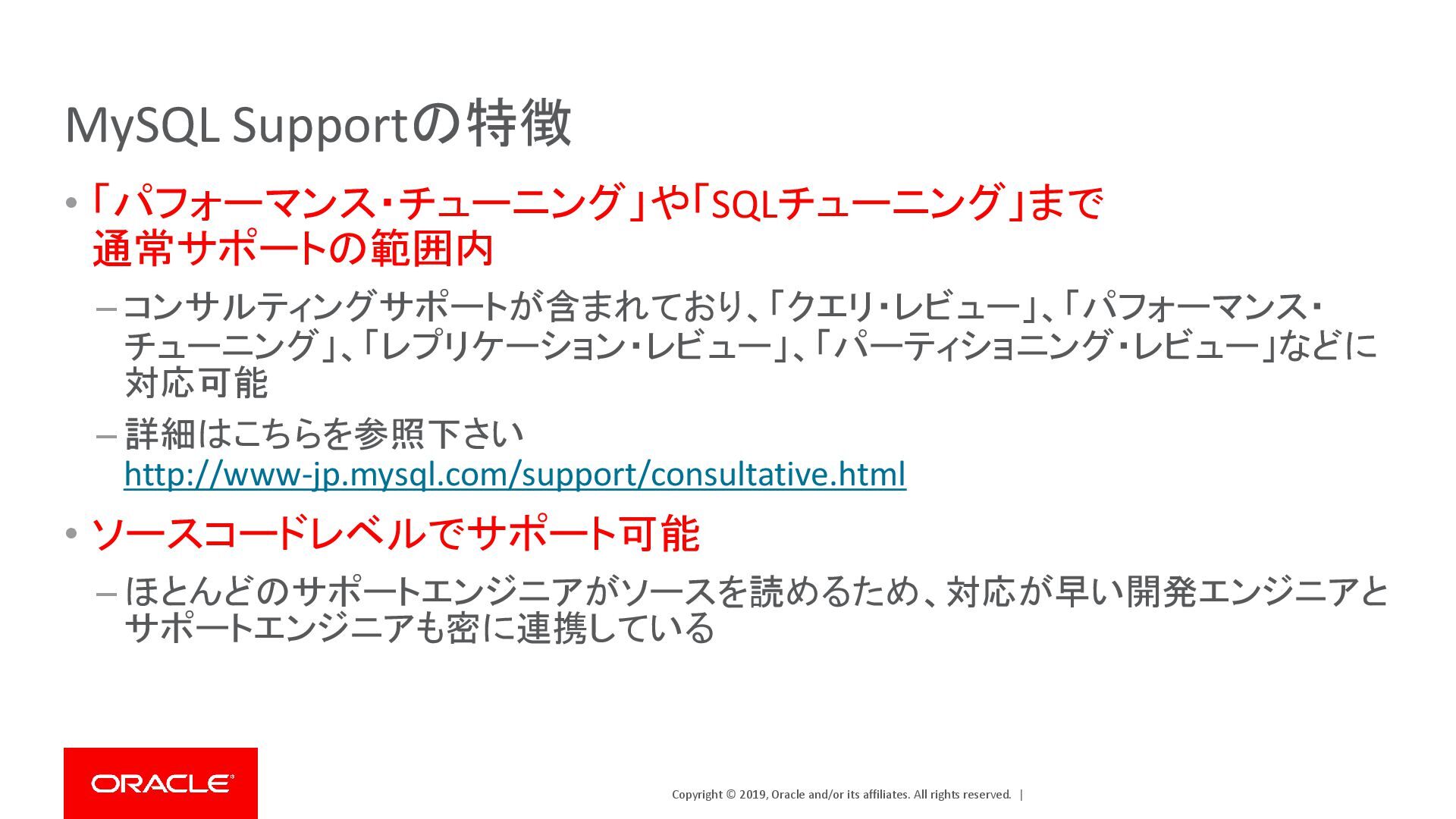

| MySQL Supportの特徴 • 「パフォーマンス・チューニング」や「SQLチューニング」まで通常サポートの範囲内 – コンサルティングサポートが含まれており、「クエリ・レビュー」、「パフォーマンス・チューニング」、「レプリケーション・レビュー」、「パーティショニング・レビュー」などに対応可能 – 詳細はこちらを参照下さい http://www-jp.mysql.com/support/consultative.html • ソースコードレベルでサポート可能 – ほとんどのサポートエンジニアがソースを読めるため、対応が早い開発エンジニアとサポートエンジニアも密に連携している

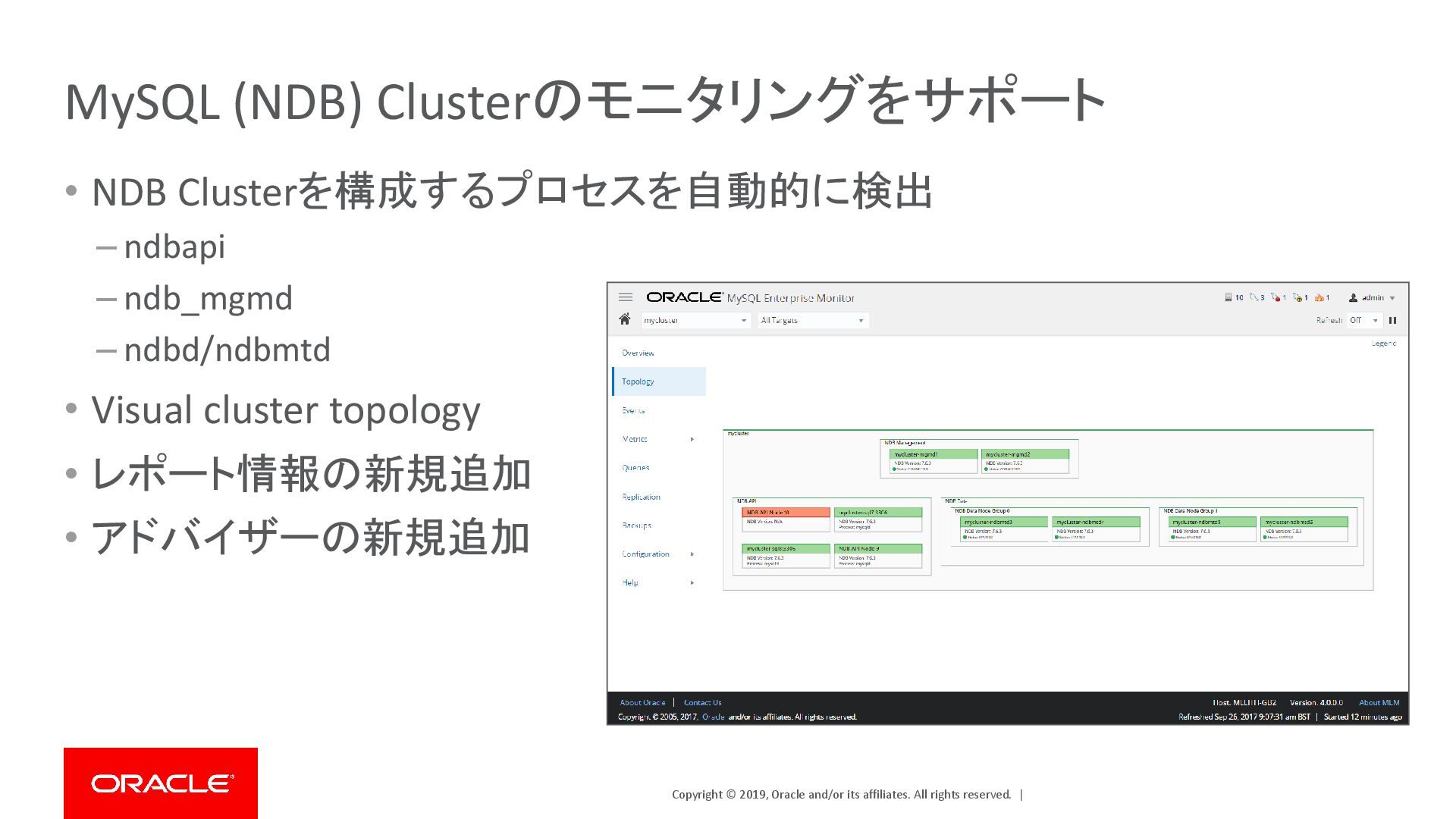

| MySQL (NDB) Clusterのモニタリングをサポート • NDB Clusterを構成するプロセスを自動的に検出 – ndbapi – ndb_mgmd – ndbd/ndbmtd • Visual cluster topology • レポート情報の新規追加 • アドバイザーの新規追加

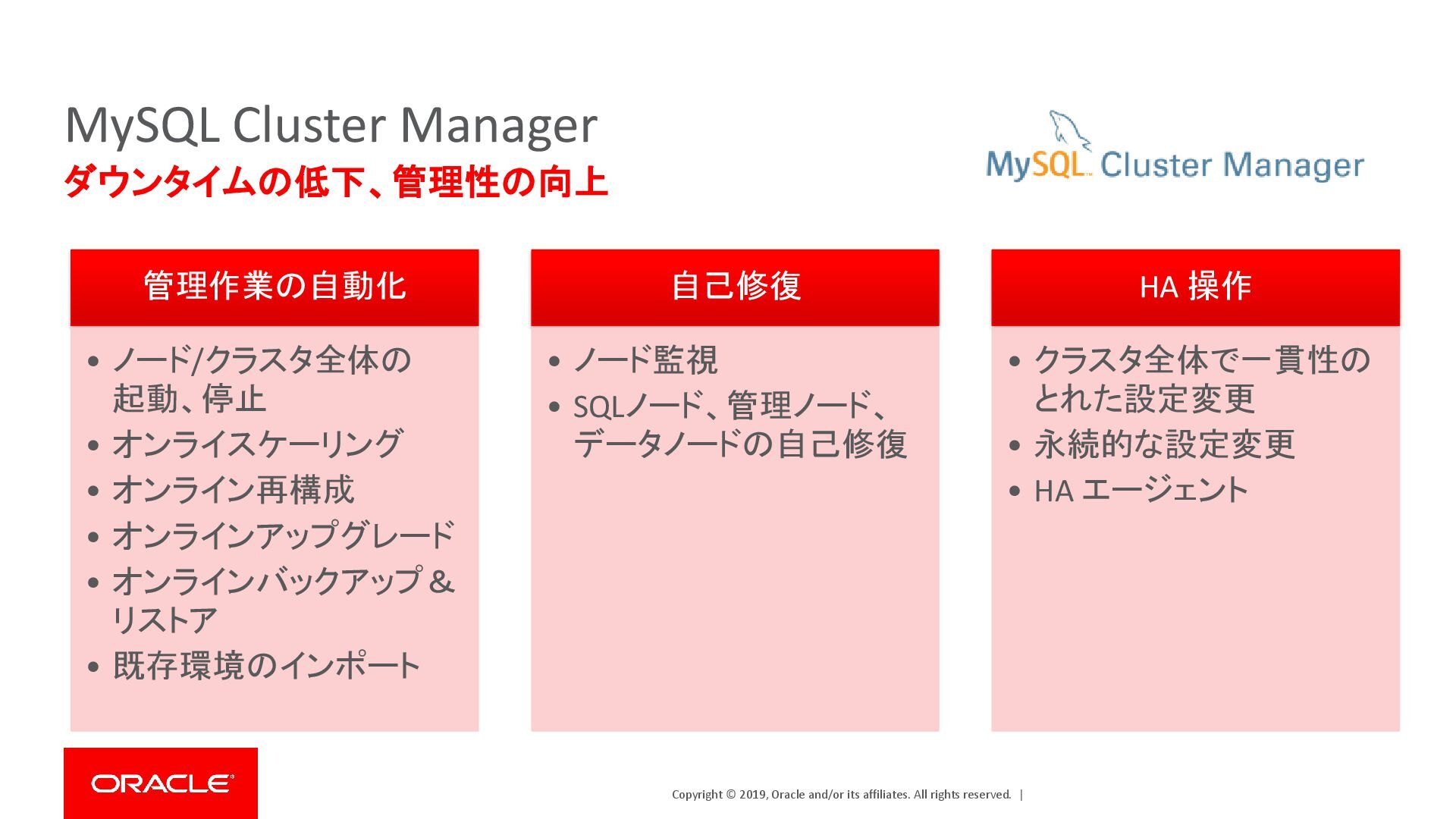

| ダウンタイムの低下、管理性の向上 MySQL Cluster Manager 管理作業の自動化 • ノード/クラスタ全体の起動、停止 • オンライスケーリング • オンライン再構成 • オンラインアップグレード • オンラインバックアップ＆リストア • 既存環境のインポート自己修復 • ノード監視 • SQLノード、管理ノード、データノードの自己修復 HA 操作 • クラスタ全体で一貫性のとれた設定変更 • 永続的な設定変更 • HA エージェント

|
