1. Tribunal Regional Eleitoral do Tocantins JE-Connect Solução de software livre embarcada em mídia removível para transmissão de Boletins de Urna Félix Valois – TRE-TO Chefe de Microinformática e Apoio ao Usuário fvalois@tre-to.jus.br
2. Tribunal Regional Eleitoral do Tocantins Bacharel em Ciências da Computação, pela Faculdade Objetivo/IEPO de Palmas-TO; Pós-graduado em Solução de redes de computadores com Software Livre, pela Católica do Tocantins/Funiversa; Servidor efetivo do TRE-TO e Chefe da Seção de Microinformática e Apoio ao Usuário Co-idealizador e desenvolvedor da Solução JE-Connect.

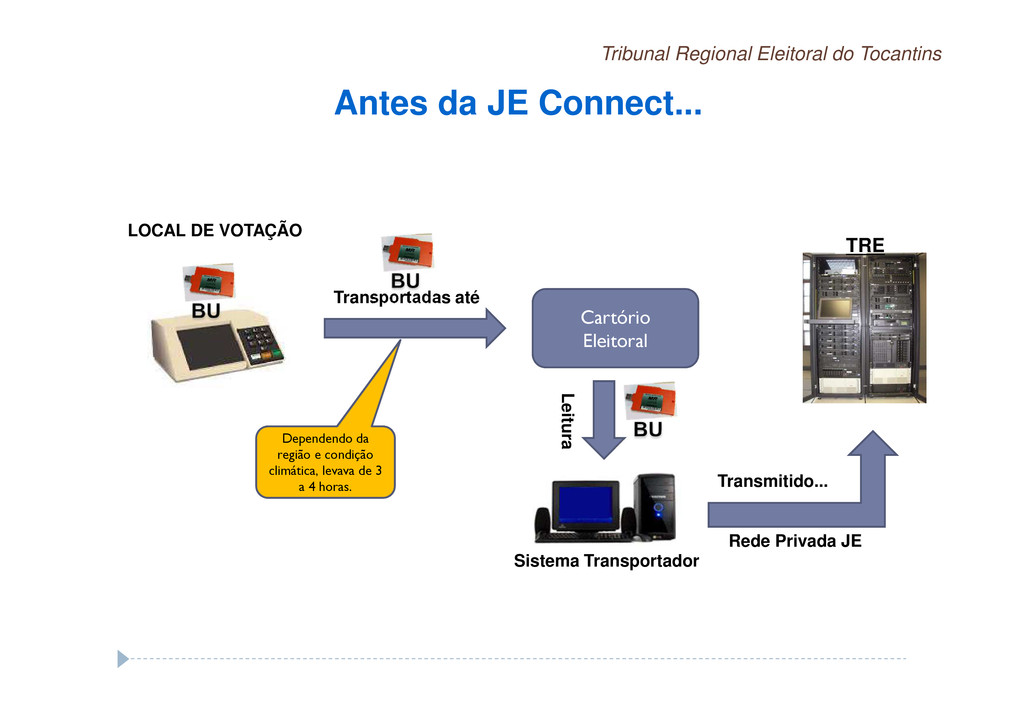

3. Tribunal Regional Eleitoral do Tocantins Antes da JE Connect... LOCAL DE VOTAÇÃO Cartório Eleitoral Transportadas até TRE Rede Privada JE Sistema Transportador Leitura Dependendo da região e condição climática, levava de 3 a 4 horas. Transmitido...

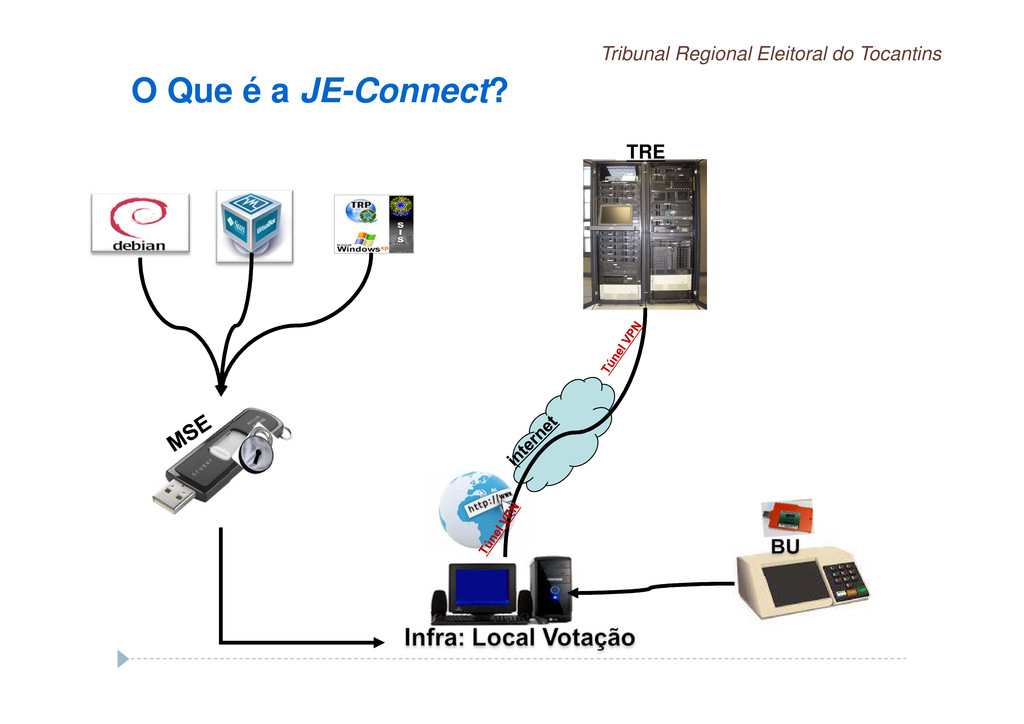

4. Tribunal Regional Eleitoral do Tocantins O Que é a JE-Connect? TRE
5. Tribunal Regional Eleitoral do Tocantins Histórico Projeto de desenvolvimento iniciado em 2008 pelo TRE-TO; Homologação pelo TSE em agosto/2008, para utilização nas Eleições de 2008, como Projeto Piloto apenas no TRE-TO; Apresentada no II FORTI, em Recife-PE, em outubro/2009 e CONIP-JUDICIÁRIO-2010; Aprimorada para as Eleições 2010 pelos Tribunais Eleitorais: Amazonas, Pará, Rondônia e Tocantins. Premio de reconhecimento no VIII-CEJA/CNJ/2010 e XI- Mostra de Trabalhos Judiciário.

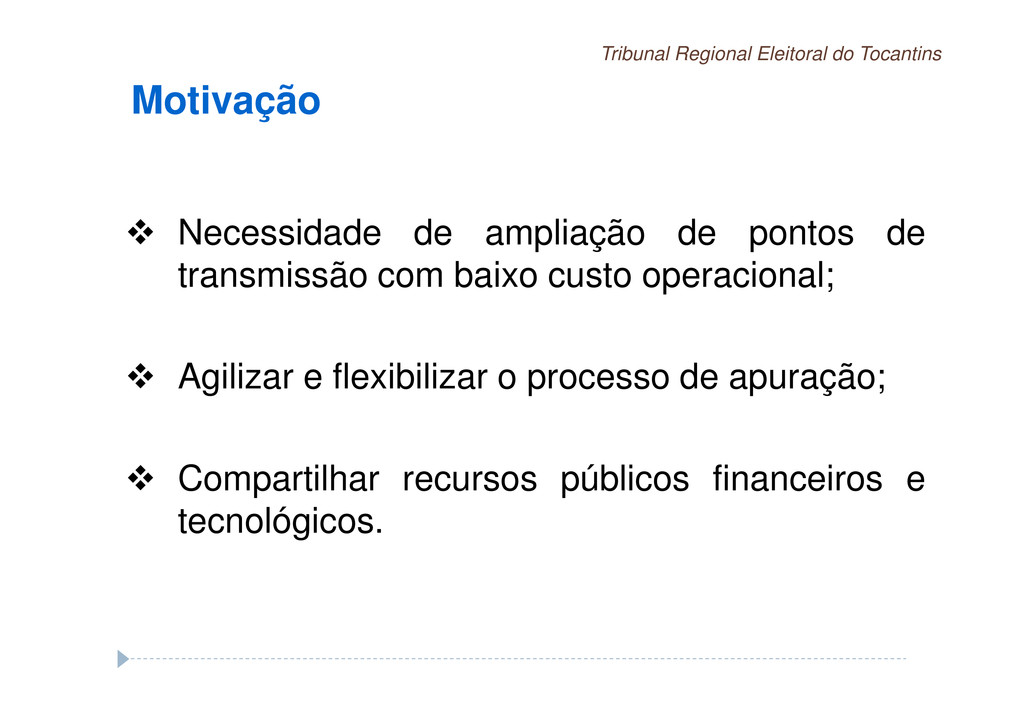

6. Tribunal Regional Eleitoral do Tocantins Motivação Necessidade de ampliação de pontos de transmissão com baixo custo operacional; Agilizar e flexibilizar o processo de apuração; Compartilhar recursos públicos financeiros e tecnológicos.

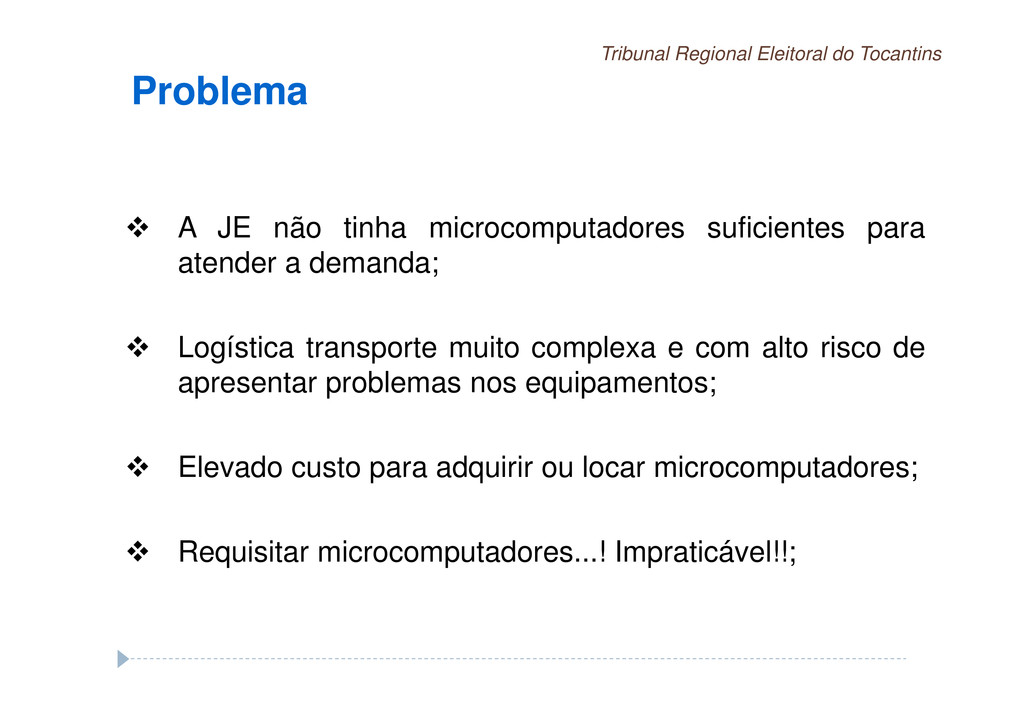

7. Tribunal Regional Eleitoral do Tocantins Problema A JE não tinha microcomputadores suficientes para atender a demanda; Logística transporte muito complexa e com alto risco de apresentar problemas nos equipamentos; Elevado custo para adquirir ou locar microcomputadores; Requisitar microcomputadores...! Impraticável!!;

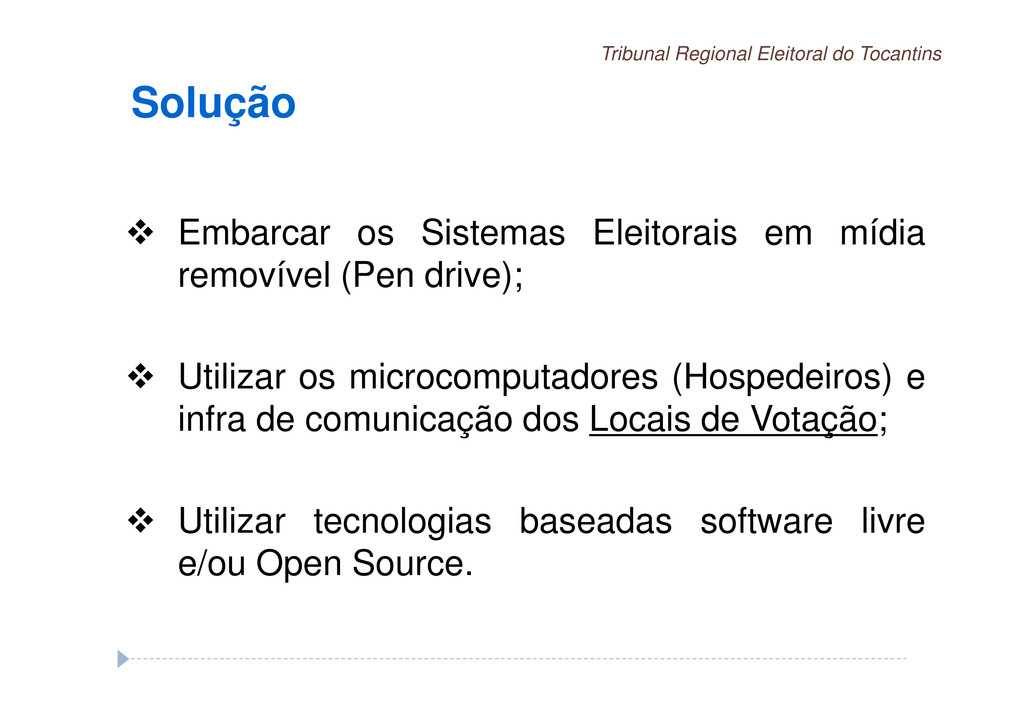

8. Tribunal Regional Eleitoral do Tocantins Solução Embarcar os Sistemas Eleitorais em mídia removível (Pen drive); Utilizar os microcomputadores (Hospedeiros) e infra de comunicação dos Locais de Votação; Utilizar tecnologias baseadas software livre e/ou Open Source.

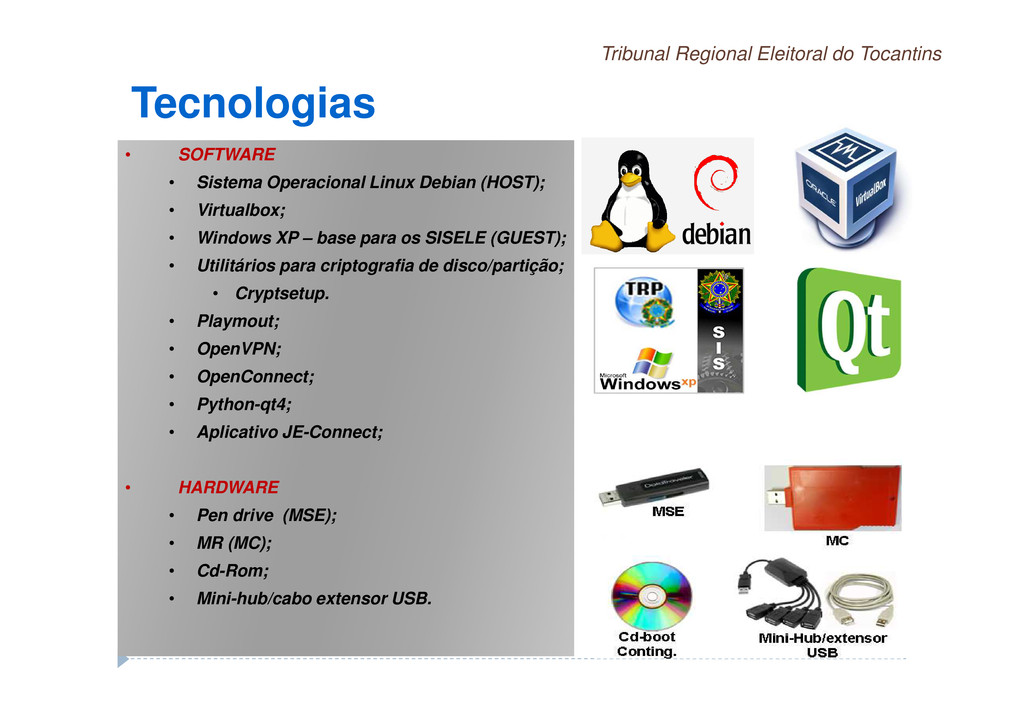

9. Tribunal Regional Eleitoral do Tocantins Tecnologias • SOFTWARE • Sistema Operacional Linux Debian (HOST); • Virtualbox; • Windows XP – base para os SISELE (GUEST); • Utilitários para criptografia de disco/partição; • Cryptsetup. • Playmout; • OpenVPN; • OpenConnect; • Python-qt4; • Aplicativo JE-Connect; • HARDWARE • Pen drive (MSE); • MR (MC); • Cd-Rom; • Mini-hub/cabo extensor USB. • SOFTWARE • Sistema Operacional Linux Debian (HOST); • Virtualbox; • Windows XP – base para os SISELE (GUEST); • Utilitários para criptografia de disco/partição; • Cryptsetup. • Playmout; • OpenVPN; • OpenConnect; • Python-qt4; • Aplicativo JE-Connect; • HARDWARE • Pen drive (MSE); • MR (MC); • Cd-Rom; • Mini-hub/cabo extensor USB.

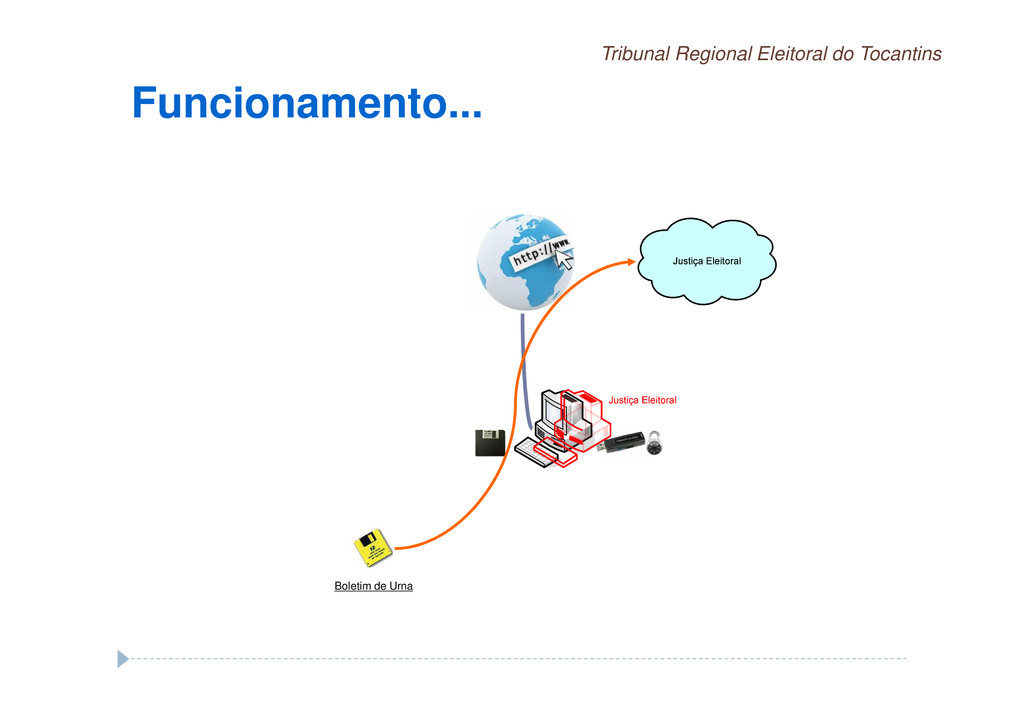

10. Tribunal Regional Eleitoral do Tocantins Funcionamento... Boletim de Urna

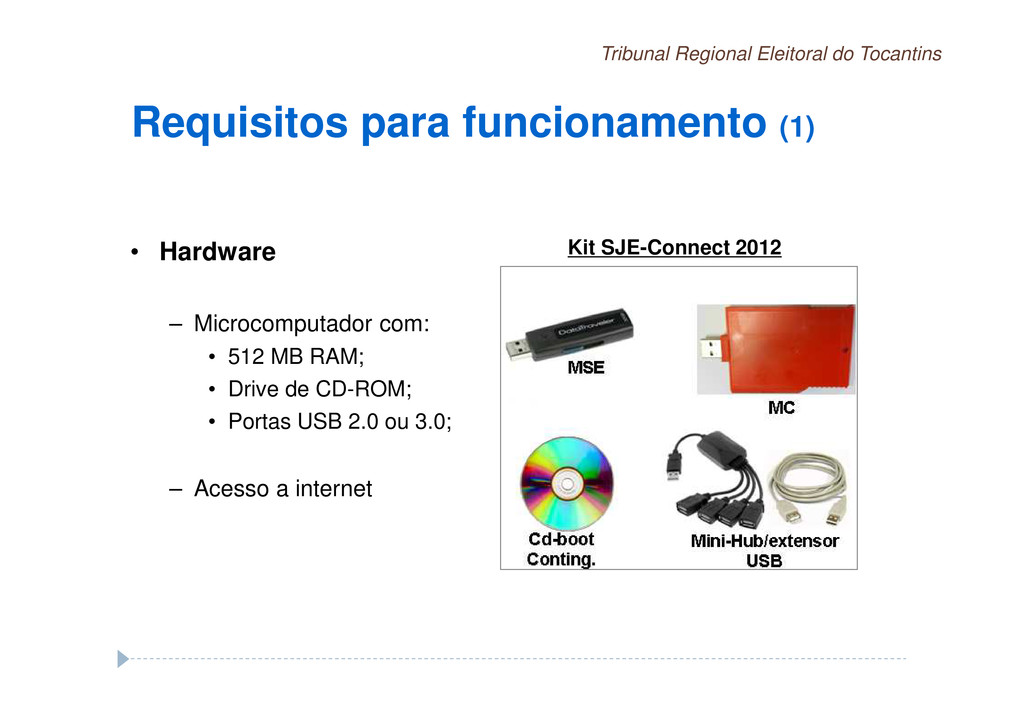

11. Tribunal Regional Eleitoral do Tocantins Requisitos para funcionamento (1) • Hardware – Microcomputador com: • 512 MB RAM; • Drive de CD-ROM; • Portas USB 2.0 ou 3.0; – Acesso a internet Kit SJE-Connect 2012

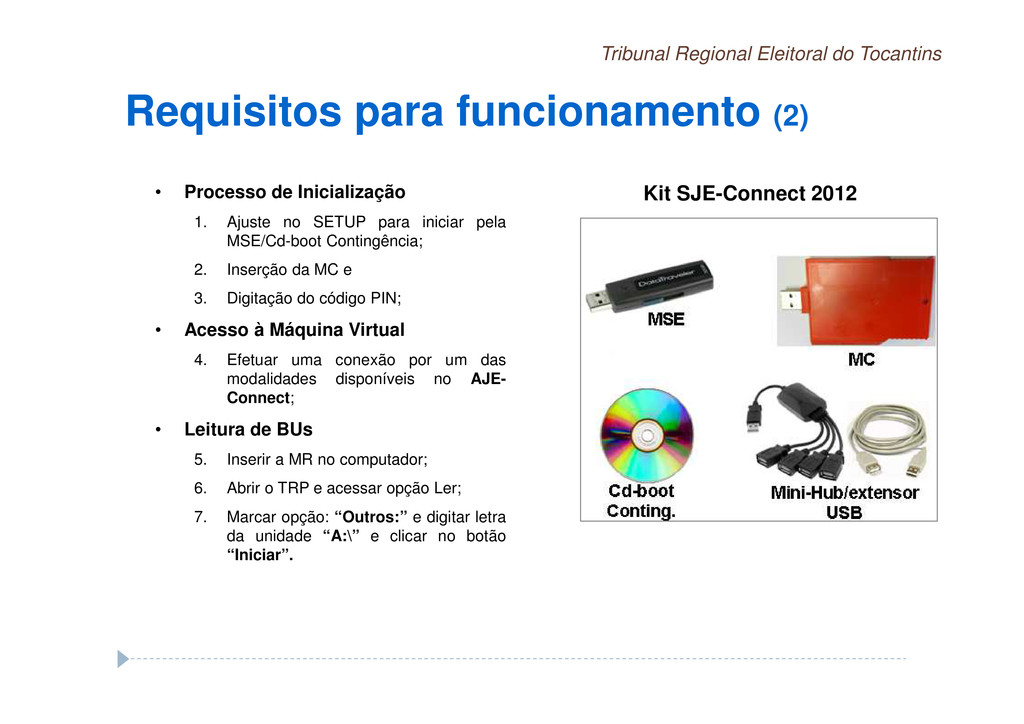

12. Tribunal Regional Eleitoral do Tocantins Requisitos para funcionamento (2) • Processo de Inicialização 1. Ajuste no SETUP para iniciar pela MSE/Cd-boot Contingência; 2. Inserção da MC e 3. Digitação do código PIN; • Acesso à Máquina Virtual 4. Efetuar uma conexão por um das modalidades disponíveis no AJE- Connect; • Leitura de BUs 5. Inserir a MR no computador; 6. Abrir o TRP e acessar opção Ler; 7. Marcar opção: “Outros:” e digitar letra da unidade “A:\” e clicar no botão “Iniciar”. Kit SJE-Connect 2012

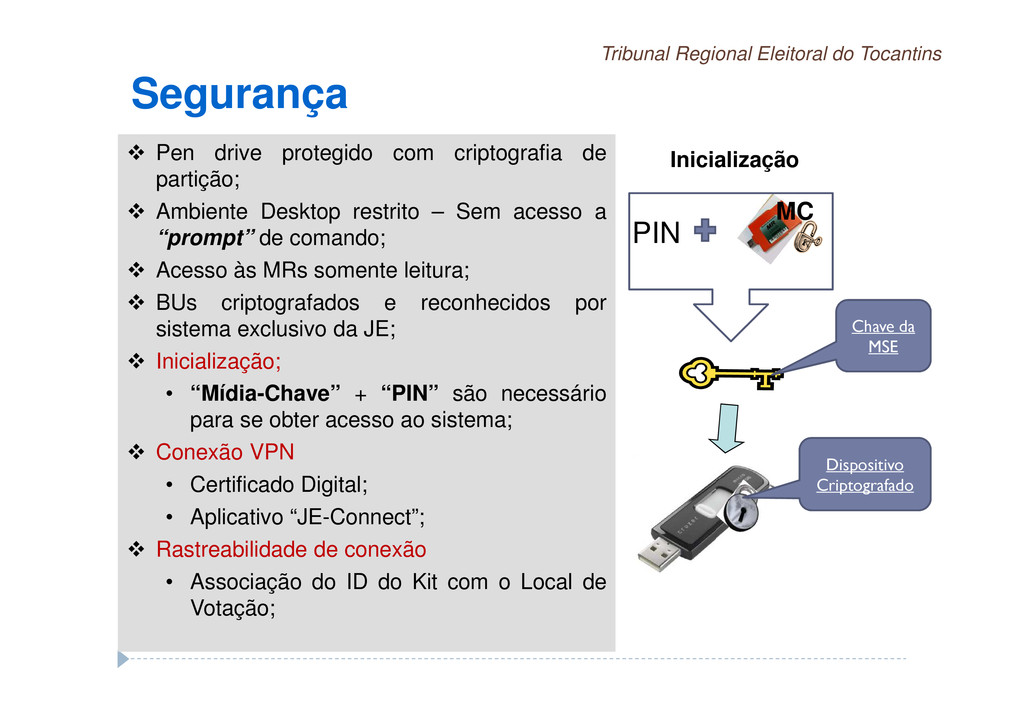

13. Tribunal Regional Eleitoral do Tocantins Segurança PIN MC Inicialização Dispositivo Criptografado Chave da MSE Pen drive protegido com criptografia de partição; Ambiente Desktop restrito – Sem acesso a “prompt” de comando; Acesso às MRs somente leitura; BUs criptografados e reconhecidos por sistema exclusivo da JE; Inicialização; • “Mídia-Chave” + “PIN” são necessário para se obter acesso ao sistema; Conexão VPN • Certificado Digital; • Aplicativo “JE-Connect”; Rastreabilidade de conexão • Associação do ID do Kit com o Local de Votação;

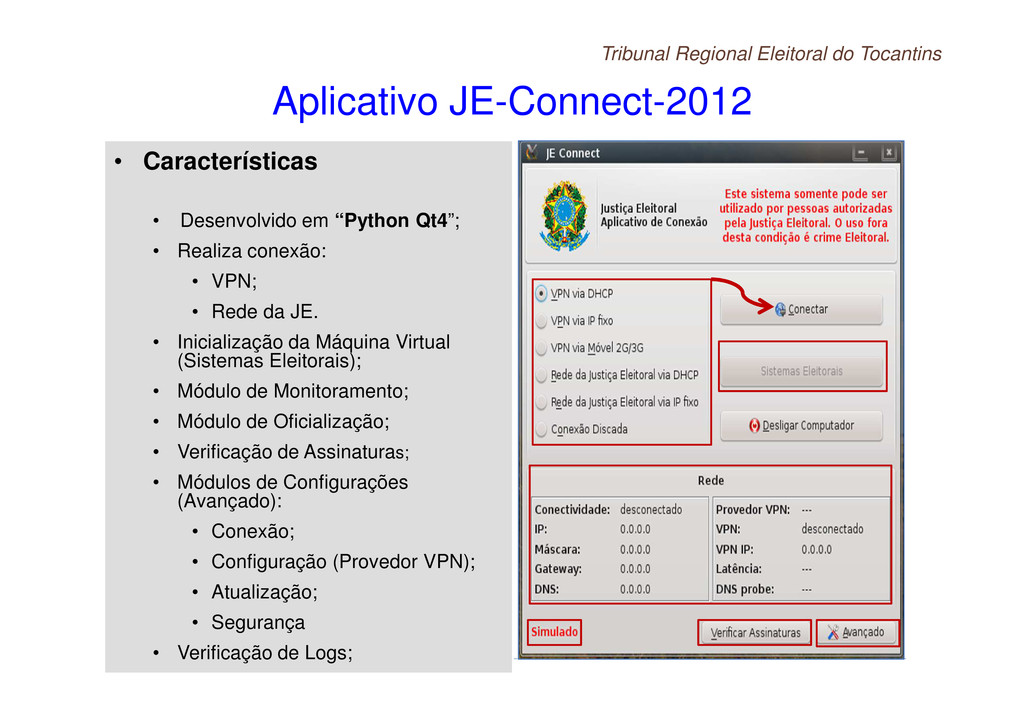

14. Tribunal Regional Eleitoral do Tocantins Aplicativo JE-Connect-2012 • Características • Desenvolvido em “Python Qt4”; • Realiza conexão: • VPN; • Rede da JE. • Inicialização da Máquina Virtual (Sistemas Eleitorais); • Módulo de Monitoramento; • Módulo de Oficialização; • Verificação de Assinaturas; • Módulos de Configurações (Avançado): • Conexão; • Configuração (Provedor VPN); • Atualização; • Segurança • Verificação de Logs;

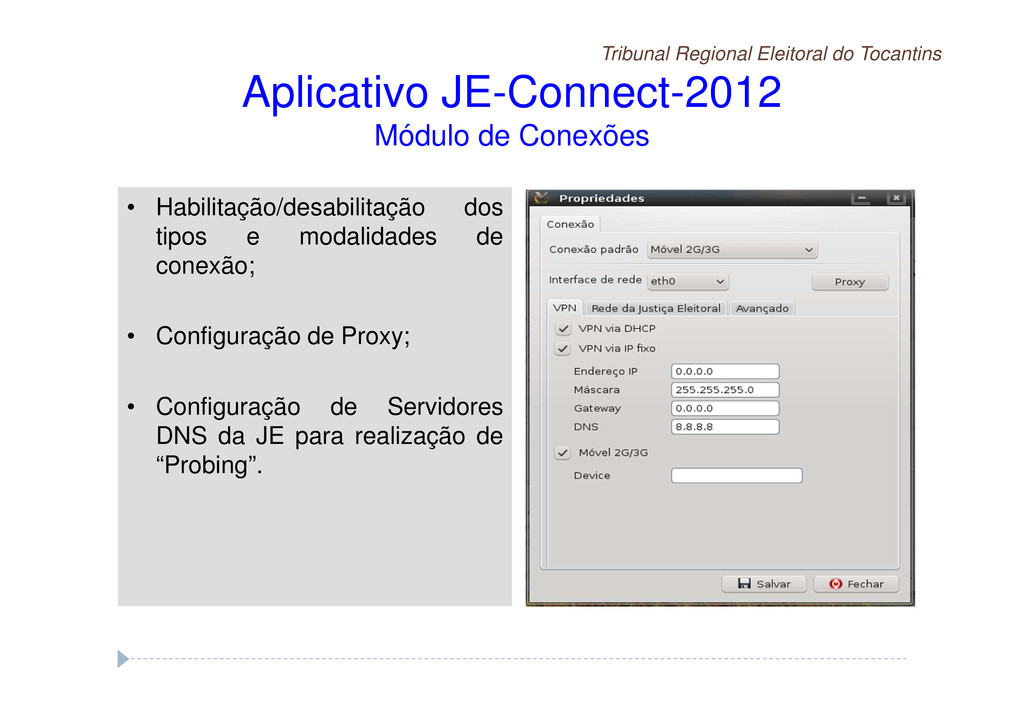

15. Tribunal Regional Eleitoral do Tocantins Aplicativo JE-Connect-2012 Módulo de Conexões • Habilitação/desabilitação dos tipos e modalidades de conexão; • Configuração de Proxy; • Configuração de Servidores DNS da JE para realização de “Probing”.

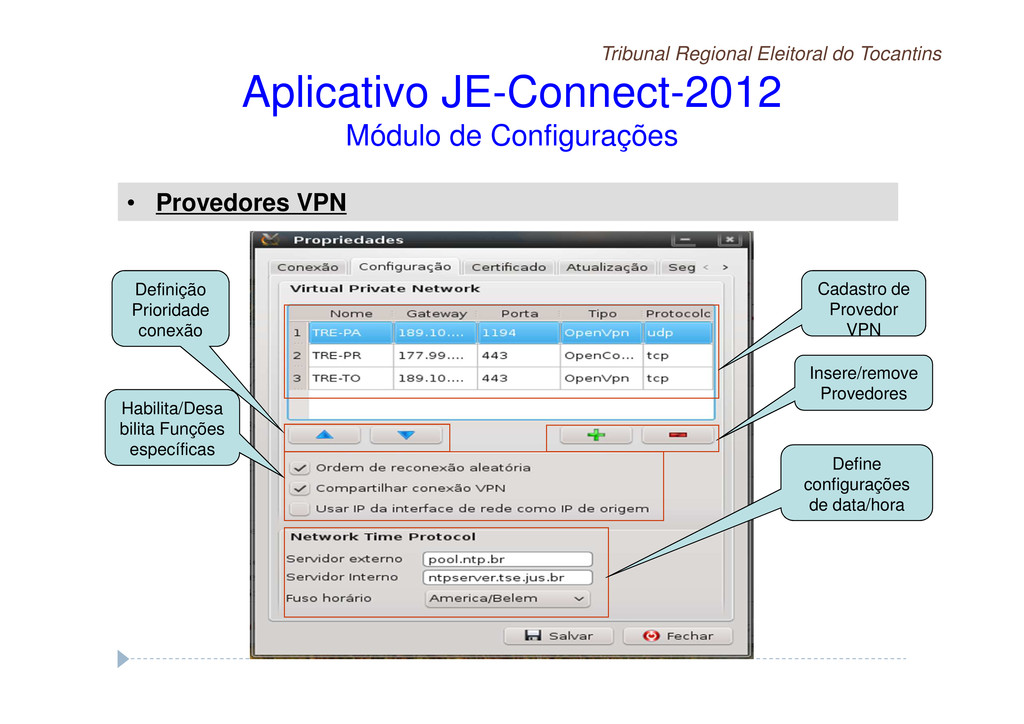

16. Tribunal Regional Eleitoral do Tocantins Aplicativo JE-Connect-2012 Módulo de Configurações • Provedores VPN Cadastro de Provedor VPN Definição Prioridade conexão Habilita/Desa bilita Funções específicas Insere/remove Provedores Define configurações de data/hora

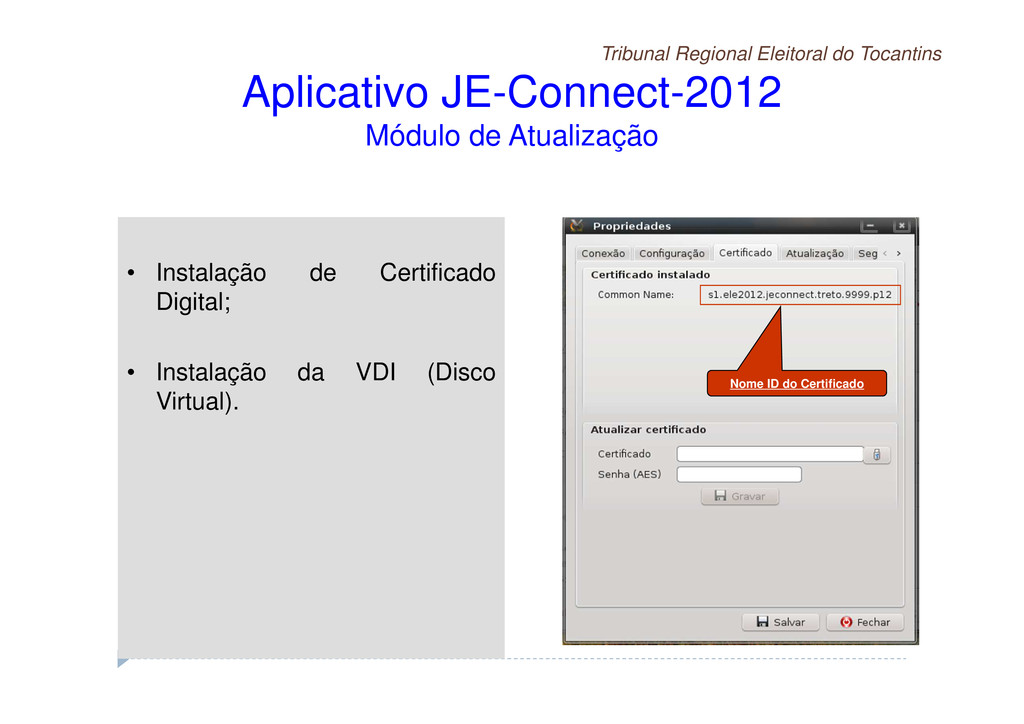

17. Tribunal Regional Eleitoral do Tocantins Aplicativo JE-Connect-2012 Módulo de Atualização • Instalação de Certificado Digital; • Instalação da VDI (Disco Virtual). Nome ID do Certificado

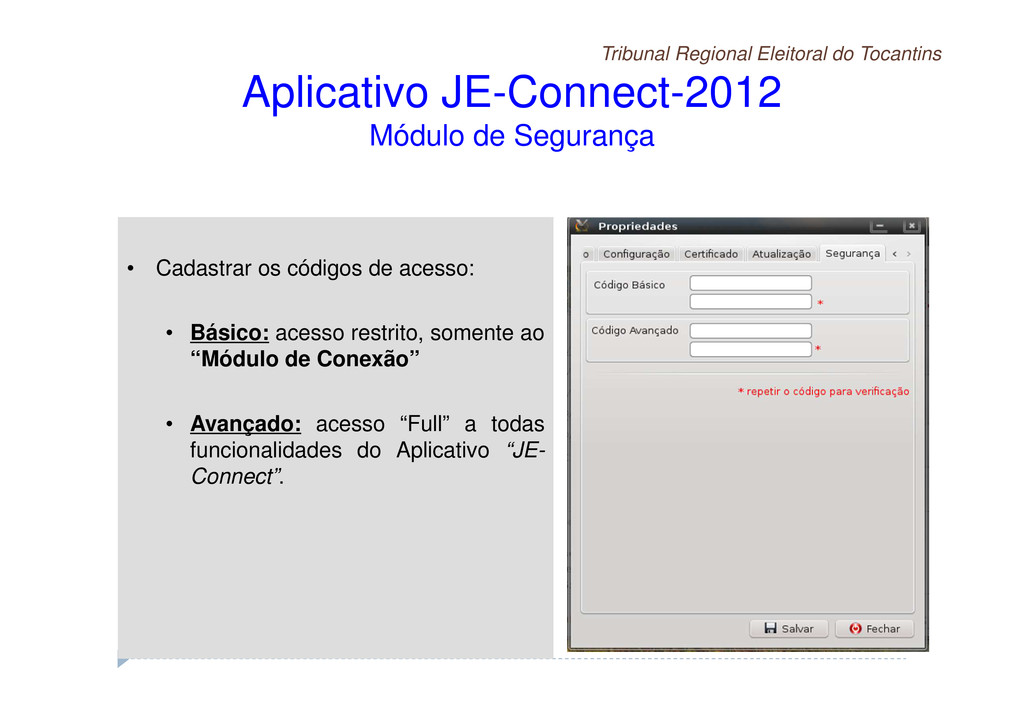

18. Tribunal Regional Eleitoral do Tocantins Aplicativo JE-Connect-2012 Módulo de Segurança • Cadastrar os códigos de acesso: • Básico: acesso restrito, somente ao “Módulo de Conexão” • Avançado: acesso “Full” a todas funcionalidades do Aplicativo “JE- Connect”.

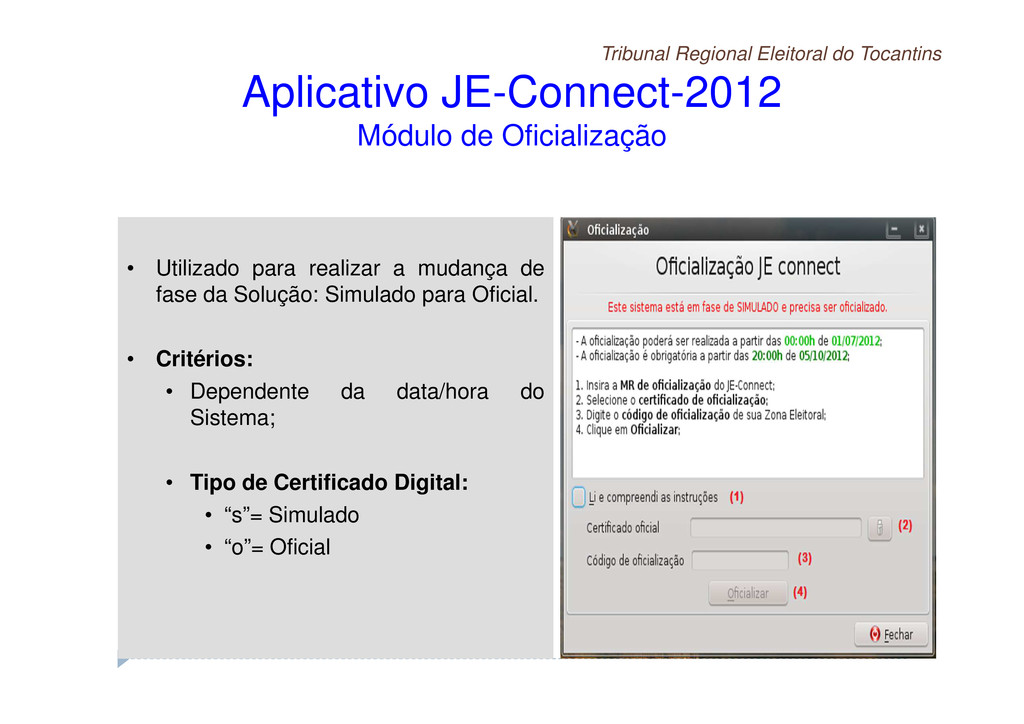

19. Tribunal Regional Eleitoral do Tocantins Aplicativo JE-Connect-2012 Módulo de Oficialização • Utilizado para realizar a mudança de fase da Solução: Simulado para Oficial. • Critérios: • Dependente da data/hora do Sistema; • Tipo de Certificado Digital: • “s”= Simulado • “o”= Oficial

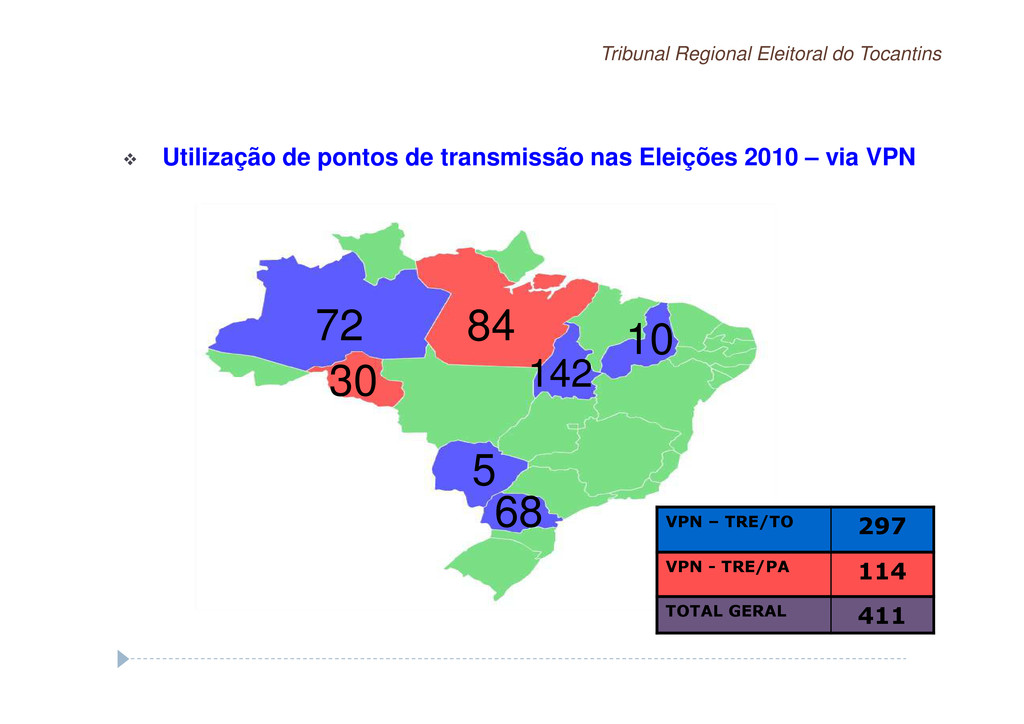

20. Tribunal Regional Eleitoral do Tocantins 72 30 142 10 5 68 84 Utilização de pontos de transmissão nas Eleições 2010 – via VPN VPN – TRE/TO 297 VPN - TRE/PA 114 TOTAL GERAL 411

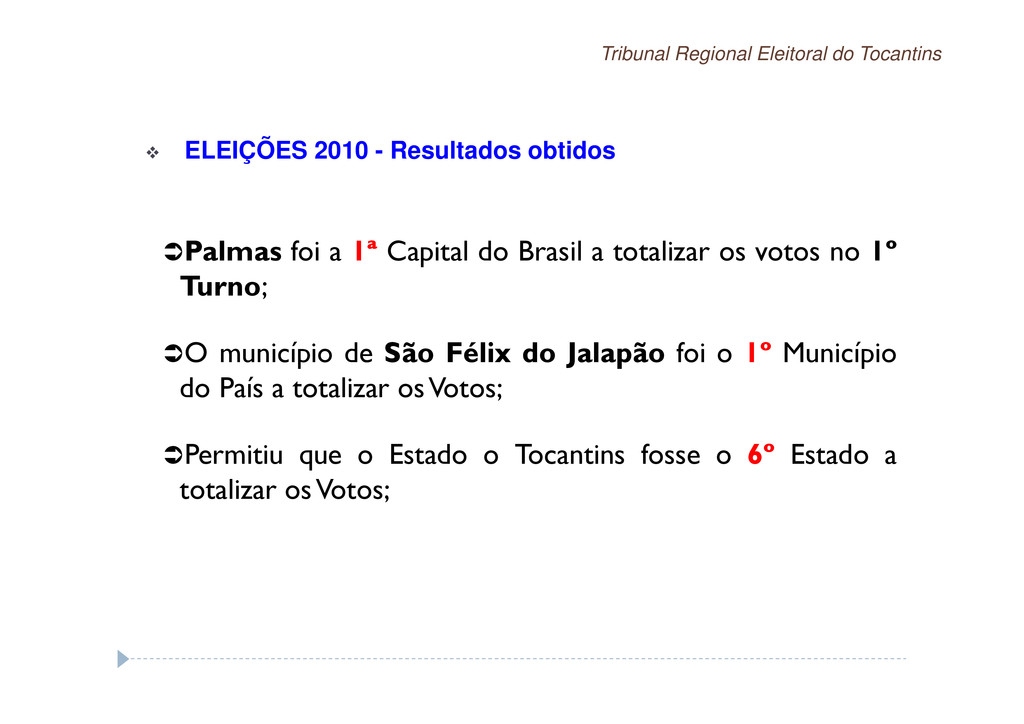

21. Tribunal Regional Eleitoral do Tocantins ELEIÇÕES 2010 - Resultados obtidos Palmas foi a 1ª Capital do Brasil a totalizar os votos no 1º Turno; O município de São Félix do Jalapão foi o 1º Município do País a totalizar osVotos; Permitiu que o Estado o Tocantins fosse o 6º Estado a totalizar osVotos;

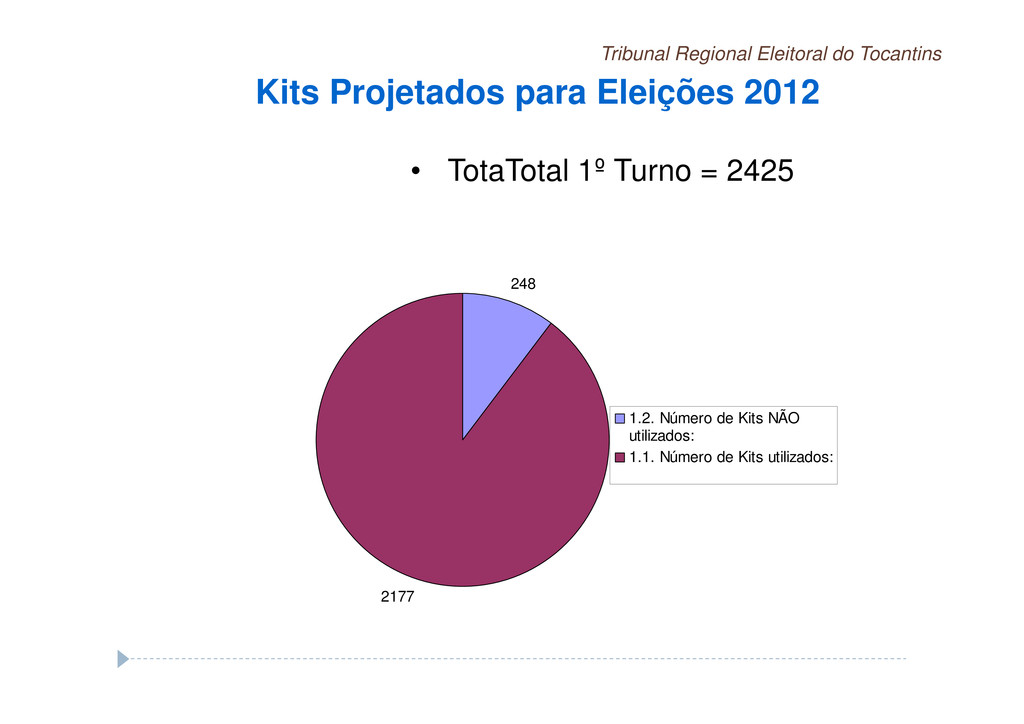

22. Tribunal Regional Eleitoral do Tocantins Kits Projetados para Eleições 2012 • TotaTotal 1º Turno = 2425 248 2177 1.2. Número de Kits NÃO utilizados: 1.1. Número de Kits utilizados:

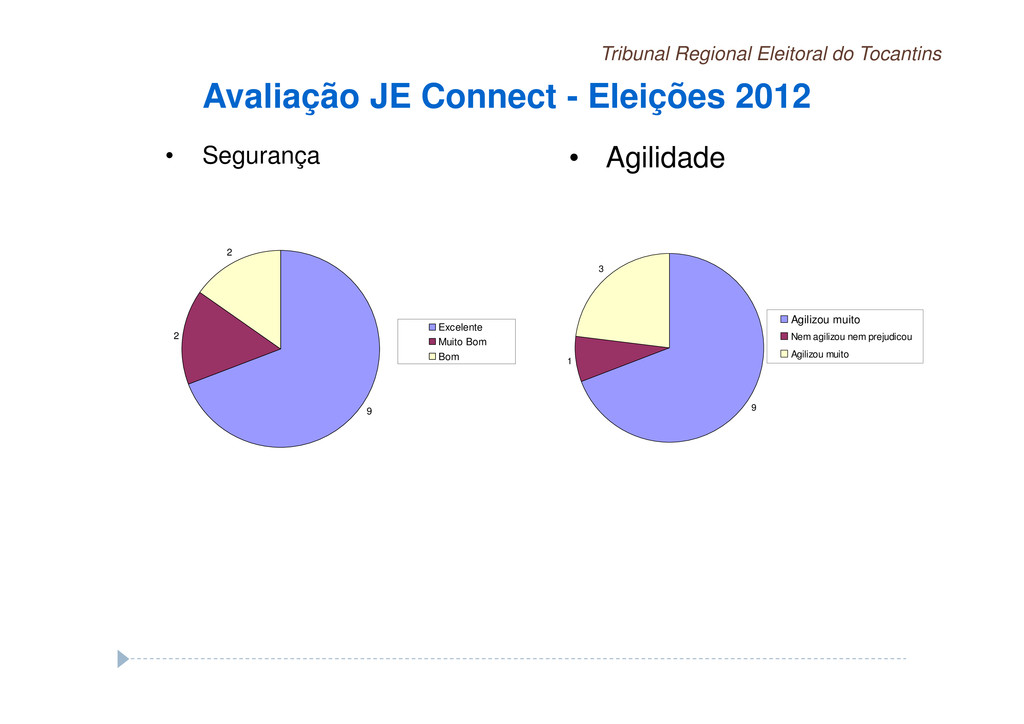

23. Tribunal Regional Eleitoral do Tocantins Avaliação JE Connect - Eleições 2012 • Segurança 9 2 2 Excelente Muito Bom Bom 9 1 3 Agilizou muito Nem agilizou nem prejudicou Agilizou muito • Agilidade

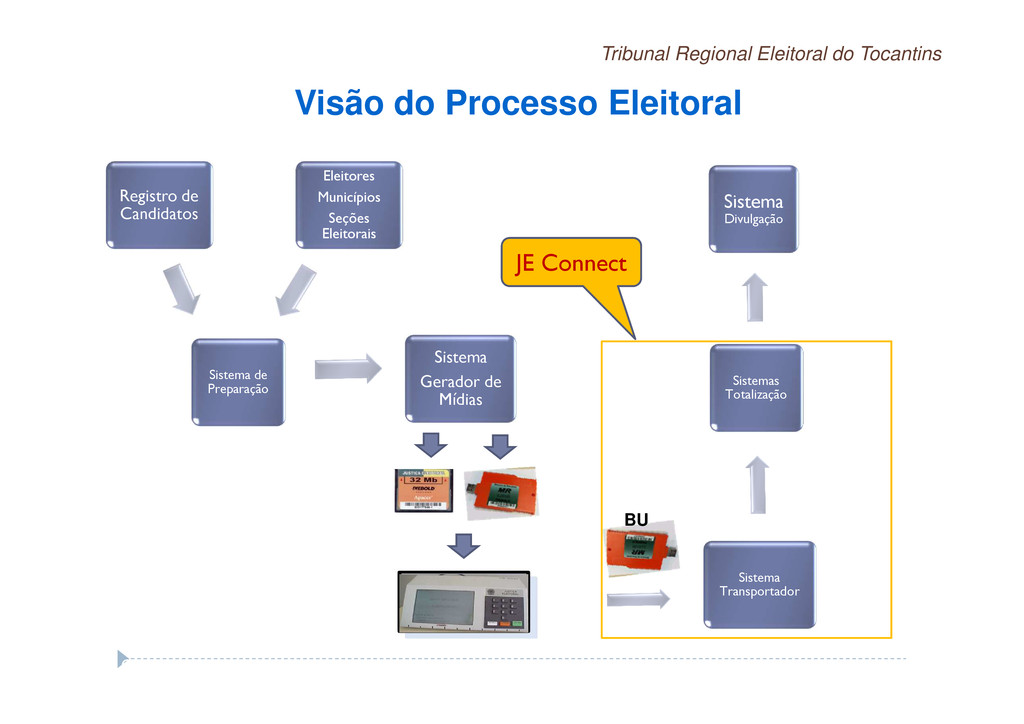

24. Tribunal Regional Eleitoral do Tocantins Carga BU Registro de Candidatos Sistema de Preparação Eleitores Municípios Seções Eleitorais Sistema Gerador de Mídias Sistema Transportador Sistemas Totalização Sistema Divulgação JE Connect Visão do Processo Eleitoral

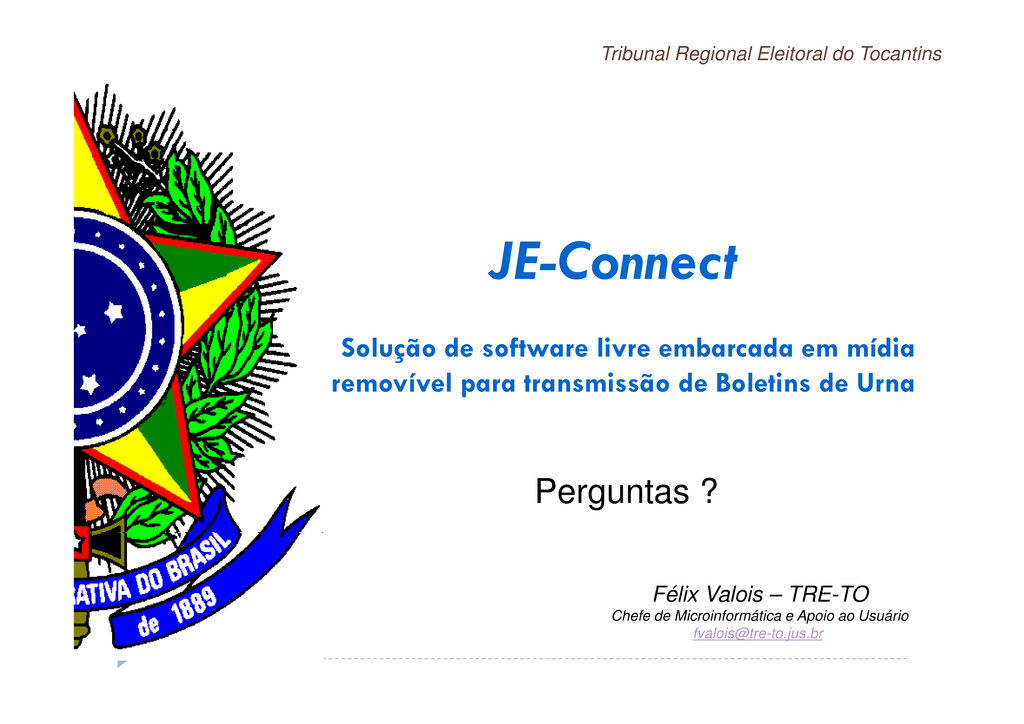

25. Tribunal Regional Eleitoral do Tocantins JE-Connect Solução de software livre embarcada em mídia removível para transmissão de Boletins de Urna Perguntas ? Félix Valois – TRE-TO Chefe de Microinformática e Apoio ao Usuário fvalois@tre-to.jus.br
