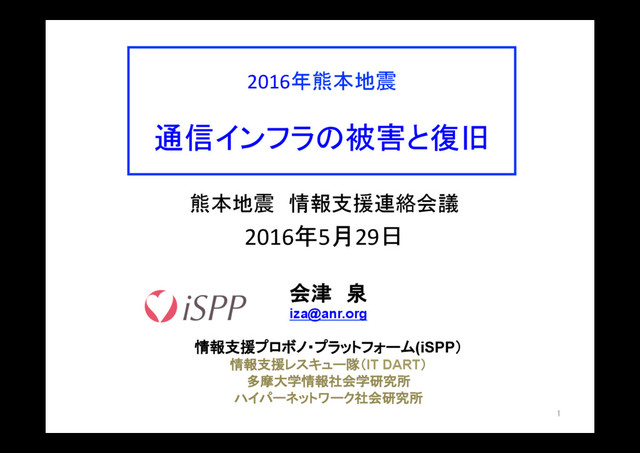

1 2016年熊本地震 通信インフラの被害と復旧 熊本地震 情報支援連絡会議 2016年5月29日 会津 泉
[email protected]
情報支援プロボノ・プラットフォーム(iSPP) 情報支援レスキュー隊(IT DART)
多摩大学情報社会学研究所 ハイパーネットワーク社会研究所
熊本地震で被災された皆様に 心よりお見舞い申し上げます。 一日も早い復興をお祈りし、 微力ながらご支援を続けます。 2
通信インフラの被災 14日の前震、輻輳発生も、被害はなし 16日の本震 大きな被害発生 • 南阿蘇村土砂崩れ・損壊 ケーブル損傷 • 熊本市など市街地で固定・無線の情報通信 インフラの損傷(建物損壊など) 復旧は事業者の皆さんの多大な労苦により実現 3
総務省 「大きな被害はなかった・復旧も早かった」 4 インターネット接続サービス(ISP)にはとくに言及なし
5
総務省 5月6日 (第52報) 6
NTT西日本 • 熊本支店 災害対策本部 – 16日本震での被害大 – 外に応援に行く想定が強く、熊本が被災する想 定はなかった – 西日本全体から復旧要員確保 – 宿泊スペースがもっとも困難 – 支社1階を災対本部に・一部に宿泊 避難所 状態
7
NTTドコモ • 九州支社・福岡で担当者に話を聞く • 本震で基地局多数被害、南阿蘇村中心 – 週末にほぼ復旧。 • ネットワーク回線の損害、土砂崩れで復旧 に時間を要した •
輻輳:規制をかけた。輻輳はあった 8
• 伝送路の一部、NTT等に借り、固定系復旧に人員不足。相 互応援 • 九州中心のべ数百名、宿泊が大変、熊本市はNG、山鹿、 菊池など • 東日本大震災の教訓で半径7kmまで届く大ゾーン・中規模 ゾーン基地局を整備 •
切替えによるカバー発動、かなり改善、届かないところも。 • 移動中継車配備。中国支社などから。点検・応援訓練 • 熊本支店ビルが被災、立入禁止。機械ビルを臨時使用、避 難所みたいで事務所として不十分、生活環境も良くない • 当初、新幹線、高速道路不通で、福岡から車で4−5時間 • 現地との情報交換は続けたが、実際のやりにくさが生でわ からなかった 9
携帯の規制・輻輳 14日の地震でも輻輳 IT Media • ドコモ:「益城町と甲佐町の一部で通信障害発生。15日6時20分から、 音声通話・データ通信がつながりにくいあるいは利用できない。原因は 地震による停電/伝送路故障とみられ、バックアップ電源が失われた 可能性が高い」(18時47分に回復) • これとは別に14時14分頃から、ドコモから熊本県内固定電話への音声
通話がつながりにくい状態。被災地への通信が集中する輻輳が原因 ドコモとソフトバンクは14日夜に一部で通信規制実施 • ドコモは熊本県と九州の一部エリアで、VoLTE対応端末から固定および 他社携帯への音声発信(被災地からエリア外への電話)を50%規制 • ソフトバンクは地震直後から23時過ぎまで、熊本県内への音声着信(エ リア外から被災地への電話)に規制 • KDDIは通信規制を行わなかったが、通常よりも回線が混み合ったこと で一時的につながりにくくなったという 」 10
阿蘇市の一部、27日まで携帯不通 • ドコモの携帯電話がご利用いただけない、または、ご利用しづらい状況) (1)4月16日午前1時25分頃 ~ 27日午後3時48分頃 (2)状況(4月27日 午後3時48分現在) 以下の地域の回復により、全て回復 熊本県阿蘇市黒川の一部のエリア (3)原因 地震の影響による停電 •
地元市民の声「携帯がまったくつながらなくなり、困った。主人は他社 に機種変更した」 • VoLTEでの通話、一部で不具合発生。スマホなどで4G回線の状態が悪 いときに、3G回線に自動で切り替わらない。設定の問題。 11
KDDI (au) • 最終便で福岡着陸前に地震。機内で緊急地震警報が鳴り ざわつき。しばらく旋回、着陸できない状態 • 到着後、まず総支社・社員の安否確認、関係機関への連絡 • トラフィックがダウンしてないか、電力などを確認 •
データ通信容量制限、災害時に無料にしたのは初めて 12
KDDI 避難所支援隊 • 15日早朝に対策を考え、午前中第1陣益城町に出発、第2陣現地到 着後、16日深夜に本震 • それ以降、一気に西原村・菊池市・熊本市・御船町・宇城市・宇土市、 大津町などにむけ避難所支援隊を送った • 避難所の方、情報を求めていて、つながらないとお困りになる
• 被災された方は慌てて避難。携帯充電器とWiFiアクセスポイント、発電 機の機材を持ち込んだ • まず備蓄品、その間に本部から取り寄せ。一部は手持ちで社員がかけ つけて持ってきた。物資は主に関東から送ってもらった • 九州は人的に少なく、中国地方などの隣接部や東京から支援要員 • 17日ぐらいに、避難所向け ボラセンへのコンタクトをとっていた。 • 東北の復興支援室が大学の先生から助言 • 9、20日からWiFi設置・機器貸出。社会福祉協議会、各役場と連絡 • 益城のボラセンかなり混乱 13
避難所・ボラセンでの状況 • 情報格差。若い人はスマホ、タブレット を使って情報入手、高齢者は情報が入 ってきづらい • テレビの文字放送を見る感じでの、サイ ネージができればよいのではないか • サイネージは、ドコモも提案(「紙があふ
れてわかりにくい」東北の教訓) • 竹田(大分県)のベースキャンプに、ド コモ、KDDIから無線ルーター、タブレット 提供 14
WiFi環境・計測結果 実積寿也九大教授 熊本市内(4/25)・阿蘇地域(29-30日) 24カ所 • 「00000Japan」などWiFi(無線LAN)環境計測 熊本市街地 9/14カ所 接続 最大ダウンロード速度 13.61Mb:1 6Mb:3、2Mb:2、1Mb:1 1Mb
以下:2 計測不能:3、SSID見えず:2 測定地点:電停、新幹線ホーム、アーケード SoKBankLTE回線 同一地点で最高50Mb最低11MB 全地点で「00000Japan 」を上回る Ookla社アプリ使用、3〜5回計測 平均値採用 15
熊本市内 16
阿蘇地域 役場、ボランティアセンター、避難所などで測定 10か所中7か所で「00000Japan」に接続 最大ダ ウンロード速度 • 14.87Mb:1 6Mb:2、4Mb:2、2Mb: 1Mb:1 接続不可:1 市街部では携帯LTE回線の早期復旧が効果的 阿蘇地域公的施設などでは「00000Japan」 が効果的か
• ただし、5月22日阿蘇市で「00000Japan」確認できずと実積氏 • 00000Japanの運用地域・期間などの公開が必要 17
データ通信量支援 • 災害救助法適用地域にデータ通信量支援 • ドコモ、ソフトバンク:通信量無制限に • KDDI(au):高速通信を10GB付与 – 4月18日より順次適用、4月末まで • 経緯は不明
– 「パケ切れは死だ」とのつぶやきも、、 18
今後の課題 • できるだけ早く、的確な情報収集必要 – 「情報行動調査」を • 行政、通信事業者、IT企業などとの協力 体制、事前協定を • 周辺部の人々との連携 – 前線・中間支援拠点に
19
