Salome_meca(asterstudy)におけるcode_asterの使用についてのプレゼンテーション

一般社団法人オープンCAE学会で公開されているCode_Asterのトレーニング資料は元資料であるEDF資料が2013年版と古く理論は今でも非常に参考になるが、GUIなどが大きく変わっている。
そこで最新の「03-Utilisation de code_aster dans salome_meca : Asterstudy（2020年9月21日公開）」を機械翻訳と学会の和訳を参考にして訳しました。

▼Code_Aster Tranig(EDF公式)
https://www.code-aster.org/V2/spip.php?article920

▼Code_Aster Tranig(一般社団法人オープンCAE学会和訳)
http://www.opencae.or.jp/activity/committee/ducument_translation/

Transcript

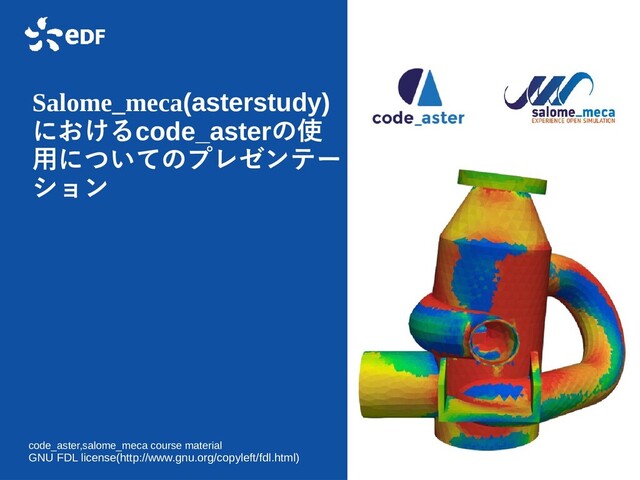

1. code_aster,salome_meca course material
   GNU FDL license(http://www.gnu.org/copyleft/fdl.html)
   Salome_meca(asterstudy)
   におけるcode_asterの使
   用についてのプレゼンテー
   ション


   View Slide

2. GNU FDL licence | Code_Aster, salome_meca course material
   概要
   1. 計算のための一般情報
   2. AsterStudyモジュール
   ➢
   データ設定
   ➢
   起動と探査（入力・出力ファイル）
   ➢
   解析結果


   View Slide

3. GNU FDL license | code_aster, salome_meca course material
   | 3
   再確認： 計算のための一般情報
   数値シミュレーション
   ステップ code_aster
   スタンドアローン
   salome-meca
   1. ジオメトリ定義 CADモデラ― Shaper / GEOM
   2. メッシュ生成 メッシュツール MESH
   3. データ設定 テキストエディター AsterStudy
   4. 起動と探査 ASTKツール AsterStudy
   5. 結果分析 可視化アプリケー
   ション、表計算ソフ
   ト...
   AsterStudy /
   ParaVis


   View Slide

4. GNU FDL licence | Code_Aster, salome_meca course material
   AsterStudyモジュール
   1. データ設定
   2. 起動と探査（入力・出力ファイル）
   3. 結果解析


   View Slide

5. GNU FDL licence | Code_Aster, salome_meca course material
   AsterStudyモジュール
   1. データ設定
   2. 起動と探査（入力・出力ファイル）
   3. 結果解析


   View Slide

6. GNU FDL license | code_aster, salome_meca course material
   | 6
   AsterStudyモジュール – データ設定
   スタディステージ
   ▪
   コマンドファイル .comm：
   材料、有限要素、挙動…の定義
   ▪
   モード：
   グラフィカルモード
   テキストモード
   結果
   ケース
   ビュー
   ヒストリー
   ビュー
   ステージ
   グラフィカルモード
   入力・出力
   ファイル
   テキストモード


   View Slide

7. GNU FDL license | code_aster, salome_meca course material
   | 7
   ▪
   code_asterのコマンド言語
    コマンドの例：材料の定義
    他の例：結果の出力
   ユーザーが選択する
   コンセプト名称
   STEEL = DEFI_MATERIAU (ELAS = _F ( E=205000.E6, NU=0.3 )
   AsterStudyモジュール – データ設定
   IMPR_RESU( RESU = _F ( RESULTAT = RESU ) )
   コマンド 係数
   キーワード
   単純キー
   ワード
   単純キーワード
   の記述
   コンセプト
   名称なし
   コマンド
   係数
   キーワード
   単純キー
   ワード
   スタディステージ
   係数キーワード
   の指標
   単純キーワード
   の記述


   View Slide

8. GNU FDL license | code_aster, salome_meca course material
   | 8
   ▪
   code_asterのコマンド言語
    « reuse » キーワードは既存のコンセプトを継承するために使用
    コマンドには順序があり，引用するコンセプトはそれ以前に生
   成されている必要がある
   AsterStudyモジュール – データ設定
   8 - Code_Aster and Salome-Meca course material GNU FDL Licence
   MESH = LIRE_MAILLAGE ( FORMAT = ‘MED’ )
   MESH = DEFI_GROUP ( reuse = MESH,
   MAILLAGE = MESH,
   CREA_GROUP_NO = _F ( GROUP_MA = ‘upper’ ))
   MESH = LIRE_MAILLAGE( … )
   STEEL = DEFI_MATERIAU( … )
   CHMAT = AFFE_MATERIAU ( MAILLAGE = MESH ,
   　 　 　 　 　 　 　 　 　 　 　 　 　 AFFE =_F ( TOUT = 'OUI', MATER=STEEL,),)
   スタディステージ
   コンセプトMESHを再利用


   View Slide

9. GNU FDL license | code_aster, salome_meca course material
   | 9
   AsterStudyモジュール – データ設定
   スタディステージ - モード
   ▪
   テキストモード
    Pythonスクリプト
    高度なスタディ
   （ループ、…
   しかし
    Asterコマンド
   （特定のキーワー
   ド）
    データ設定とジオメ
   トリ記述の間に明示
   的なリンクがない
   => グラフィカル
   モード
   結果
   ケース
   ビュー
   ヒストリー
   ビュー
   コンセプト
   リスト
   コマンドファイル


   View Slide

10. GNU FDL license | code_aster, salome_meca course material
    | 10
    AsterStudyモジュール – データ設定
    スタディステージ - モード
    ▪
    グラフィカルモード：コマンドの選択を容易にする
    結果
    ケース
    ビュー
    ヒストリー
    ビュー
    全てのコマンド
    を表示する
    コマンドの
    カテゴリー
    全てのコマンド
    の一覧


    View Slide

11. GNU FDL license | code_aster, salome_meca course material
    | 11
    ▪
    グラフィカルモード：コマンドの選択を容易にする
     ルール表現：
    必須キーワード
    アイテムの動的充填シス
    テム
     実用的な機能
    コメントの追加
    言語の切り替え
    入力したキーワードのみ
    表
    関係するメッシュ要素の
    表示
    キーワードに関する情報
    ドキュメントを見る
    AsterStudyモジュール – データ設定
    スタディステージ - モード
    コマンド編集
    ウィンドウ
    実用機能


    View Slide

12. GNU FDL license | code_aster, salome_meca course material
    | 12
    AsterStudyモジュール – データ設定
    スタディステージ - モード
    ▪
    グラフィカルモード：コマンドの選択を容易にする
    利用可能なメッシュまたは
    メッシュファイル
    選択したグルー
    プをハイライト
    表示 利用可能なすべ
    てのグループ
    手動で作成し
    たグループ


    View Slide

13. GNU FDL license | code_aster, salome_meca course material
    | 13
    AsterStudyモジュール – データ設定
    スタディステージ - モード
    ▪
    グラフィカルモード：解析サマリー
    求解する
    オペレータ データ設定に関与
    するグループを強
    調


    View Slide

14. GNU FDL licence | Code_Aster, salome_meca course material
    AsterStudyモジュール
    1. データ設定
    2. 起動と探査（入力/出力ファイル）
    3. 結果解析


    View Slide

15. GNU FDL license | code_aster, salome_meca course material
    | 15
    ▪
    入力ファイル:
    コマンドファイル
    メッシュ:
    Aster (.mail)
    Med (.med)
    Gibi (.mgib)
    Ideas (.unv)
    GMSH (.msh)
    ベース (フォルダ):
    Aster base or HDF
    テキストフォーマットの
    さまざまなデータ
    ▪
    出力ファイル:
    Asterメッセージファイル
    Aster 結果ファイル
    出力フォーマット:
    Med (.med)
    Ideas (.unv)
    GMSH (.msh)
    others …
    ベース (フォルダ):
    Aster base or HDF
    テキストフォーマットの
    さまざまな結果
    AsterStudyのスタディ用入力/出力ファイル
    AsterStudyモジュール – 起動と探査


    View Slide

16. GNU FDL license | code_aster, salome_meca course material
    |16
    AsterStudyモジュール – 起動と探査
    入力/出力ファイル
    ▪
    グラフィカルモード
    ステージの入出力ファイルの概要
    各ファイルに対して：
    プロパティ
    （イン/アウト、ユニット、...）
    ファイルに関連するコマンド


    View Slide

17. GNU FDL license | code_aster, salome_meca course material
    |17
    AsterStudyモジュール – 起動と探査
    計算の起動
    ▪
    実行するステージの選択
    ▪
    実行時のプロパティ設定
    バージョン、メモリの割り当て、クラスタまたはローカルホストでの実行...
    結果
    ケース
    ビュー
    ヒストリー
    ビュー
    入力ファイルと
    出力ファイル
    ステージ
    実行ケース
    実行
    プロパティ
    現在のケースの
    実行を選択
    ケース履歴
    ケース管理（作成、インポート）


    View Slide

18. GNU FDL license | code_aster, salome_meca course material
    |18
    AsterStudyモジュール – 起動と探査
    探査と管理
    ▪
    計算のインタラクティブなフォローアップ
    ▪
    実行ケース間の関係をグラフィカルに表示
    ▪
    実行ケースからの出力およびメッセージファイルへのアクセス
    結果
    ケース
    ビュー
    ヒストリー
    ビュー
    入力ファイルと
    出力ファイル
    実行ケース
    フォロー
    アップ
    出力とメッセージ


    View Slide

19. GNU FDL license | code_aster, salome_meca course material
    |19
    AsterStudyモジュール – 起動と探査
    探査と管理
    ▪
    実行ケース間の関係をグラフィカルに表示
    ステージが実行される
    ステージは実行されません
    ステージは再利用されます
    ステージは再利用されます
    が選択されたもの =>
    が選択されたもの =>
    が選択されたもの =>
    が選択されたもの =>


    View Slide

20. GNU FDL licence | Code_Aster, salome_meca course material
    AsterStudyモジュール
    1. データ設定
    2. 起動と探査（入力・出力ファイル）
    3. 結果解析


    View Slide

21. GNU FDL license | code_aster, salome_meca course material
    |21
    AsterStudyモジュール – 結果解析
    AsterStudyでの結果表示
    •
    ポスト処理（New）
    場表示
    アニメーション
    デフォルメ表現
    カラーバー
    最小/最大値
    1つまたは複数のポイ
    ントの値
    時間軸でのデータプ
    ロット
    結果ファイル
    .rmedを選択
    ポスト-プロセス
    の選択
    入力ファイルと出力ファイル


    View Slide

22. GNU FDL license | code_aster, salome_meca course material
    |22
    AsterStudyモジュール – 結果解析
    AsterStudyでの結果表示
    •
    ポスト処理（New）
    場表示
    アニメーション
    デフォルメ表現
    カラーバー
    最小/最大値
    1つまたは複数のポイ
    ントの値
    時間軸でのデータプ
    ロット
    フィールド
    リスト
    ビュー機能の
    クイックボタン
    現在の
    ビュー情報
    メモリー情報
    5つのタブの
    表示設定
    結果
    ケース
    ビュー
    ヒストリー
    ビュー


    View Slide

23. GNU FDL license | code_aster, salome_meca course material
    |23
    AsterStudyモジュール – 結果解析
    AsterStudyでの結果表示
    •
    ポスト処理（New）：ParaVisモジュールへの接続
    ポストプロセスでの操作履歴
    結果
    ケース
    ビュー
    ヒストリー
    ビュー
    フィールド
    リスト
    ビュー機能の
    クイックボタン
    メモリー情報
    5つのタブの
    表示設定
    現在の
    ビュー情報


    View Slide

24. GNU FDL license | code_aster, salome_meca course material
    |24
    AsterStudyモジュール – 結果解析
    AsterStudy – ドキュメント
    ●
    Salome_mecaのヘルプ => User'sGuide
    AsterStudyモジュール
    file:///opt/salome-meca/2019/appli_V2019.0.3_scibian_9/share/doc/salome/
    gui/ASTERSTUDY/html/index.html


    View Slide

25. このドキュメントに欠けているものや不明確なものはありますか？
    あるいは、このような分かりやすいチュートリアルを読んで満足しま
    したか？
    Code_Asterトレーニング教材に関するご意見をお待ちしております。
    Code_Asterフォーラムの専用スレッドであなたのコメントを共有して
    ください。


    View Slide
