16ビットCPU用FUZIXを実機で動かす キー入力編

2026. 6. 13開催の小江戸らぐ 6月のオフな集まり(第286回)で、セガのメガドライブ実機でFuzixを起動する話のうちキーボード入力の部分を紹介しました。

Transcript

1. 16ビットCPU用FUZIXを実機で動かす キー入力編 小江戸らぐ 6月のオフな集まり(第286回) 2026. 6. 13 か ず え だ kazueda 1
2. kazueda（かずえだ）の紹介 • 大阪出身、丙午、おとめ座、O型 • 科学者（化学） • 2003年4月から浜松で、働き始める • 自転車での移動が生活の足 • 趣味は「ラジオを聴くこと」、「アメ リカのコミックの邦訳を読むこと」 @kazueda 2 X.com SNSリンク

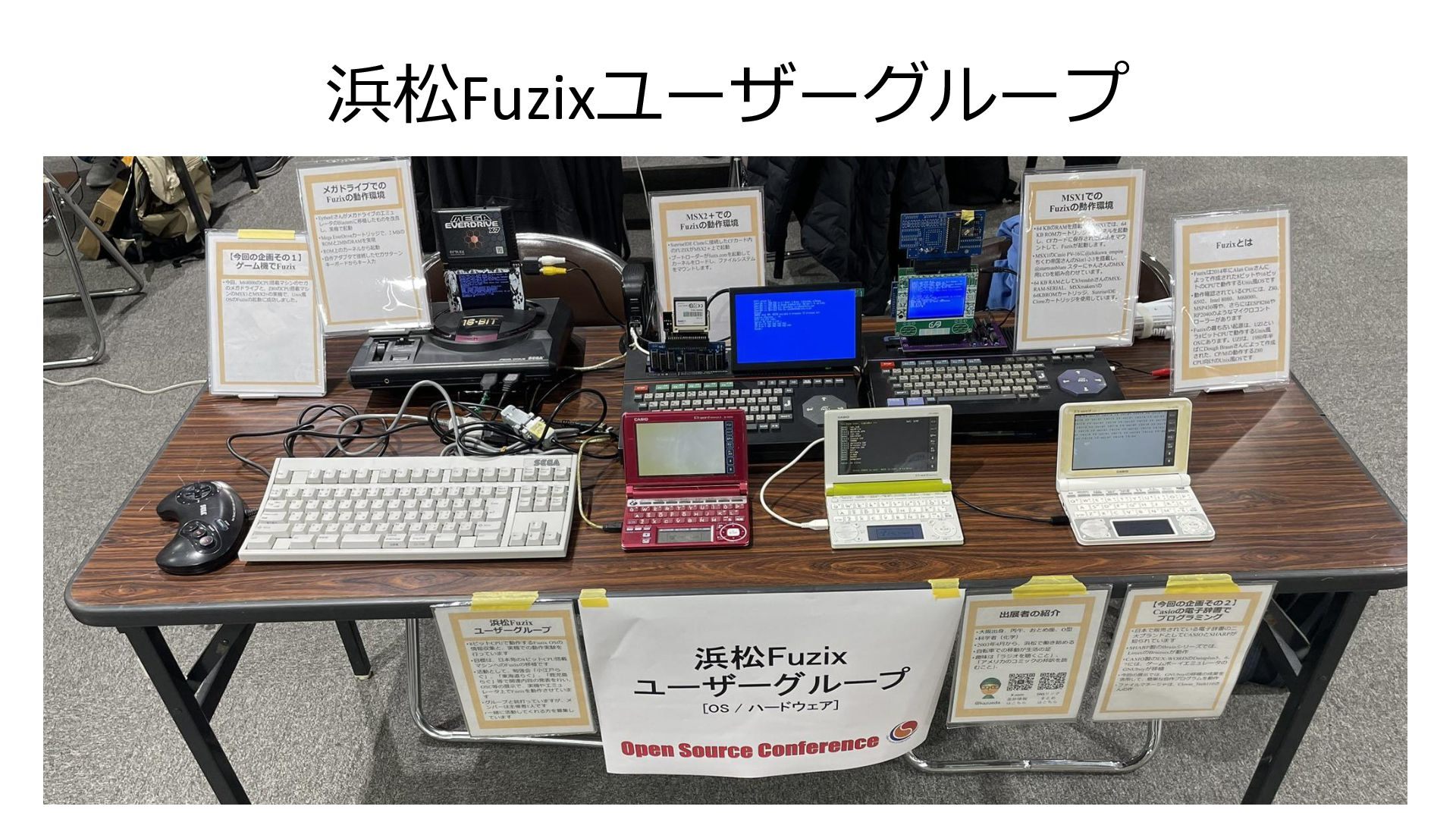

3. 浜松Fuzixユーザーグループ 3

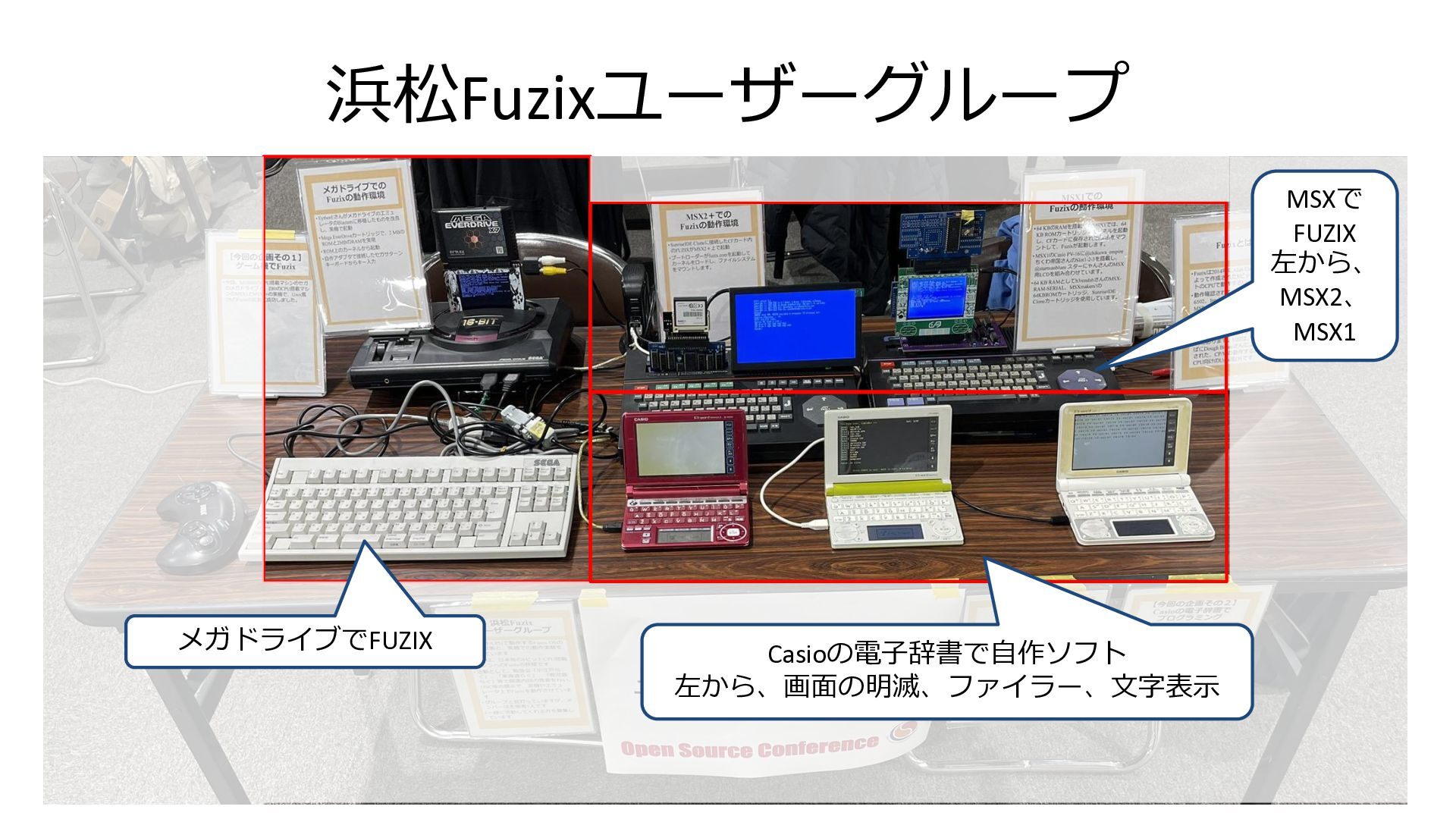

4. 浜松Fuzixユーザーグループ 4 メガドライブでFUZIX Casioの電子辞書で自作ソフト 左から、画面の明滅、ファイラー、文字表示 MSXで FUZIX 左から、 MSX2、 MSX1

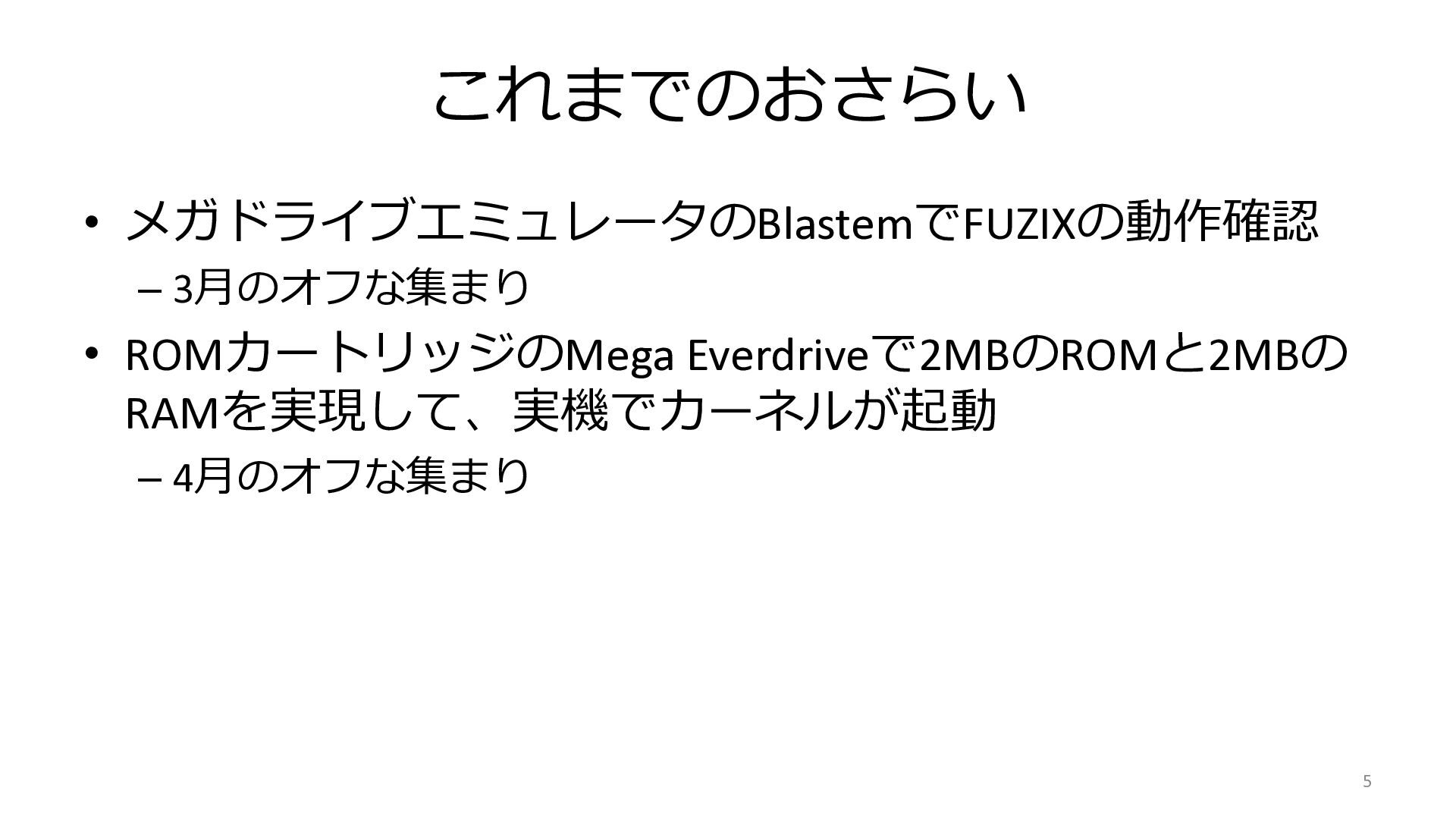

5. これまでのおさらい • メガドライブエミュレータのBlastemでFUZIXの動作確認 – 3月のオフな集まり • ROMカートリッジのMega Everdriveで2MBのROMと2MBの RAMを実現して、実機でカーネルが起動 – 4月のオフな集まり 5

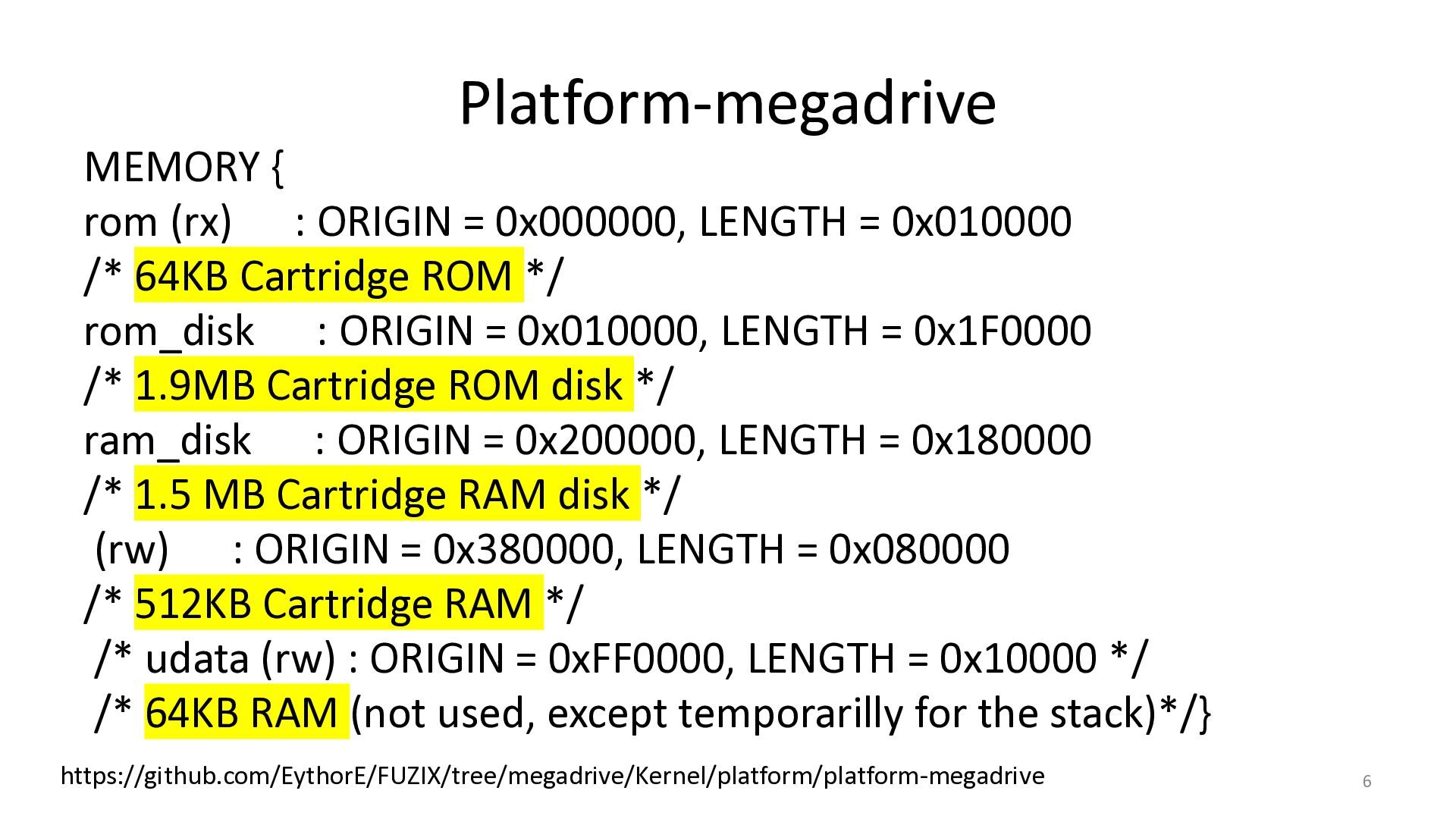

6. Platform-megadrive MEMORY { rom (rx) : ORIGIN = 0x000000, LENGTH = 0x010000 /* 64KB Cartridge ROM */ rom_disk : ORIGIN = 0x010000, LENGTH = 0x1F0000 /* 1.9MB Cartridge ROM disk */ ram_disk : ORIGIN = 0x200000, LENGTH = 0x180000 /* 1.5 MB Cartridge RAM disk */ (rw) : ORIGIN = 0x380000, LENGTH = 0x080000 /* 512KB Cartridge RAM */ /* udata (rw) : ORIGIN = 0xFF0000, LENGTH = 0x10000 */ /* 64KB RAM (not used, except temporarilly for the stack)*/} 6 https://github.com/EythorE/FUZIX/tree/megadrive/Kernel/platform/platform-megadrive

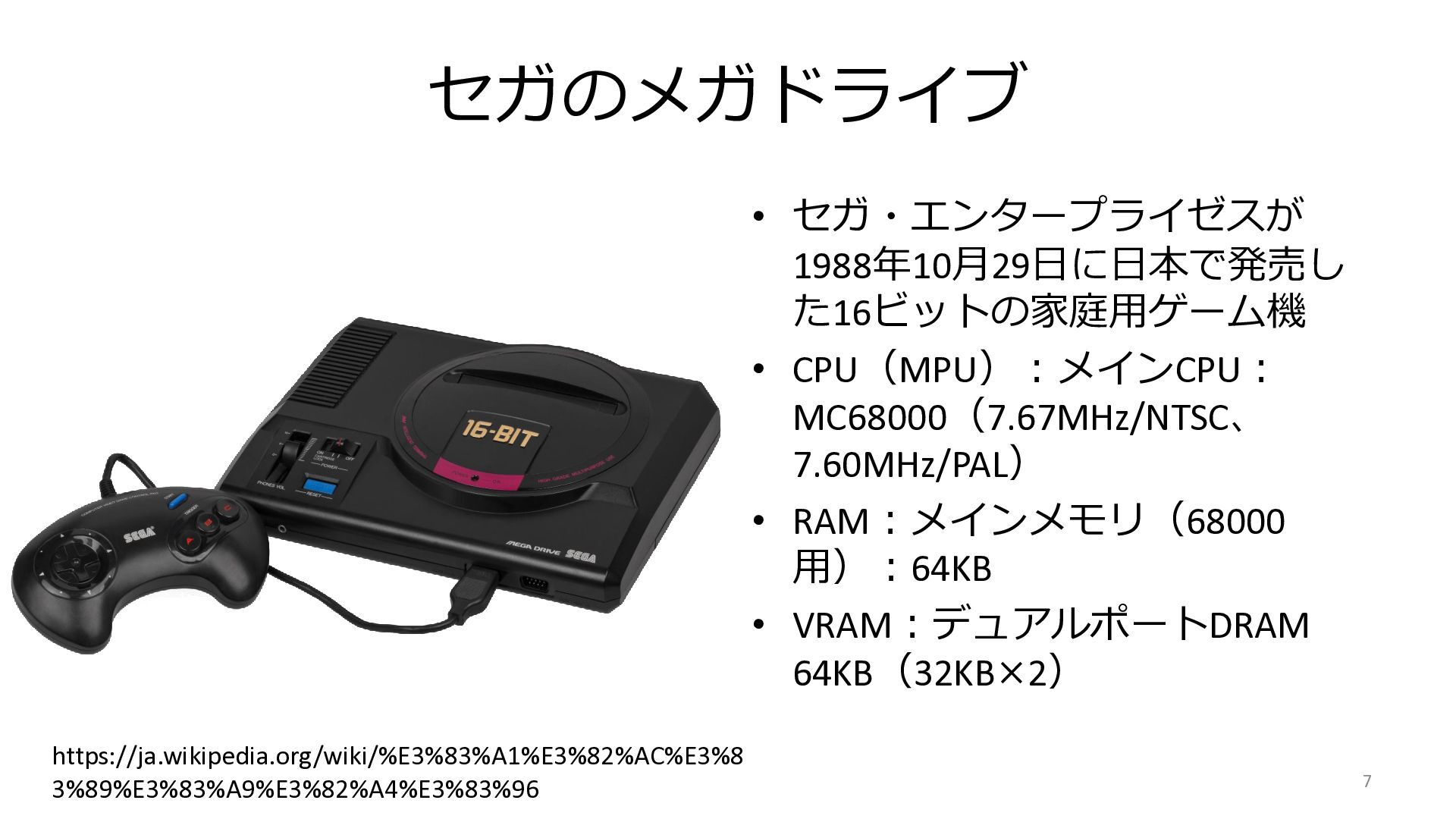

7. セガのメガドライブ • セガ・エンタープライゼスが 1988年10月29日に日本で発売し た16ビットの家庭用ゲーム機 • CPU（MPU）：メインCPU： MC68000（7.67MHz/NTSC、 7.60MHz/PAL） • RAM：メインメモリ（68000 用）：64KB • VRAM：デュアルポートDRAM 64KB（32KB×2） 7 https://ja.wikipedia.org/wiki/%E3%83%A1%E3%82%AC%E3%8 3%89%E3%83%A9%E3%82%A4%E3%83%96
8. セガのメガドライブ • セガ・エンタープライゼスが 1988年10月29日に日本で発売し た16ビットの家庭用ゲーム機 • CPU（MPU）：メインCPU： MC68000（7.67MHz/NTSC、 7.60MHz/PAL） • RAM：メインメモリ（68000 用）：64KB • VRAM：デュアルポートDRAM 64KB（32KB×2） 8 https://ja.wikipedia.org/wiki/%E3%83%A1%E3%82%AC%E3%8 3%89%E3%83%A9%E3%82%A4%E3%83%96 • Mega EverDriveで、2MBROMと 2MBRAMを実現 • キー入力は？

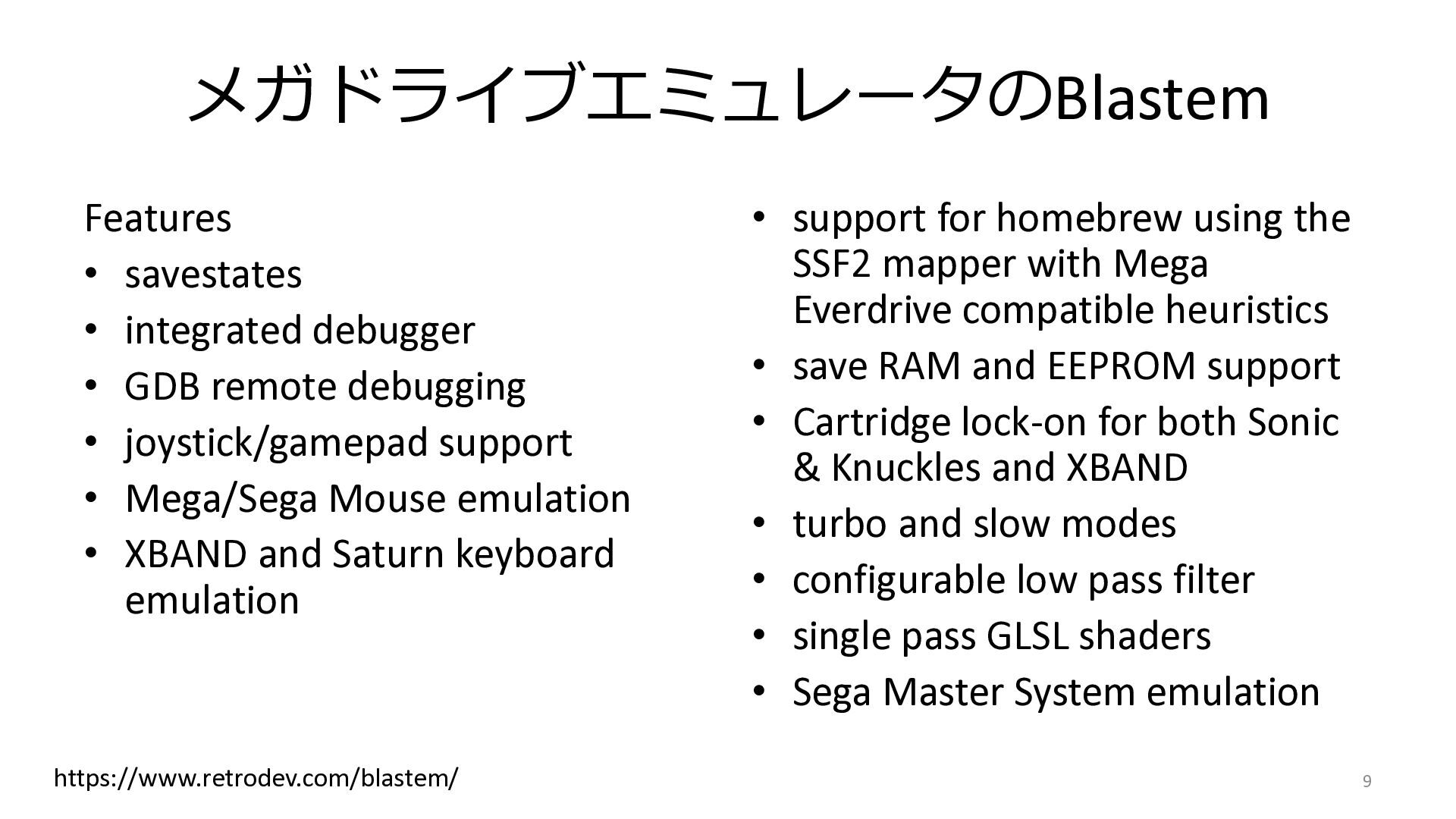

9. メガドライブエミュレータのBlastem Features • savestates • integrated debugger • GDB remote debugging • joystick/gamepad support • Mega/Sega Mouse emulation • XBAND and Saturn keyboard emulation • support for homebrew using the SSF2 mapper with Mega Everdrive compatible heuristics • save RAM and EEPROM support • Cartridge lock-on for both Sonic & Knuckles and XBAND • turbo and slow modes • configurable low pass filter • single pass GLSL shaders • Sega Master System emulation 9 https://www.retrodev.com/blastem/

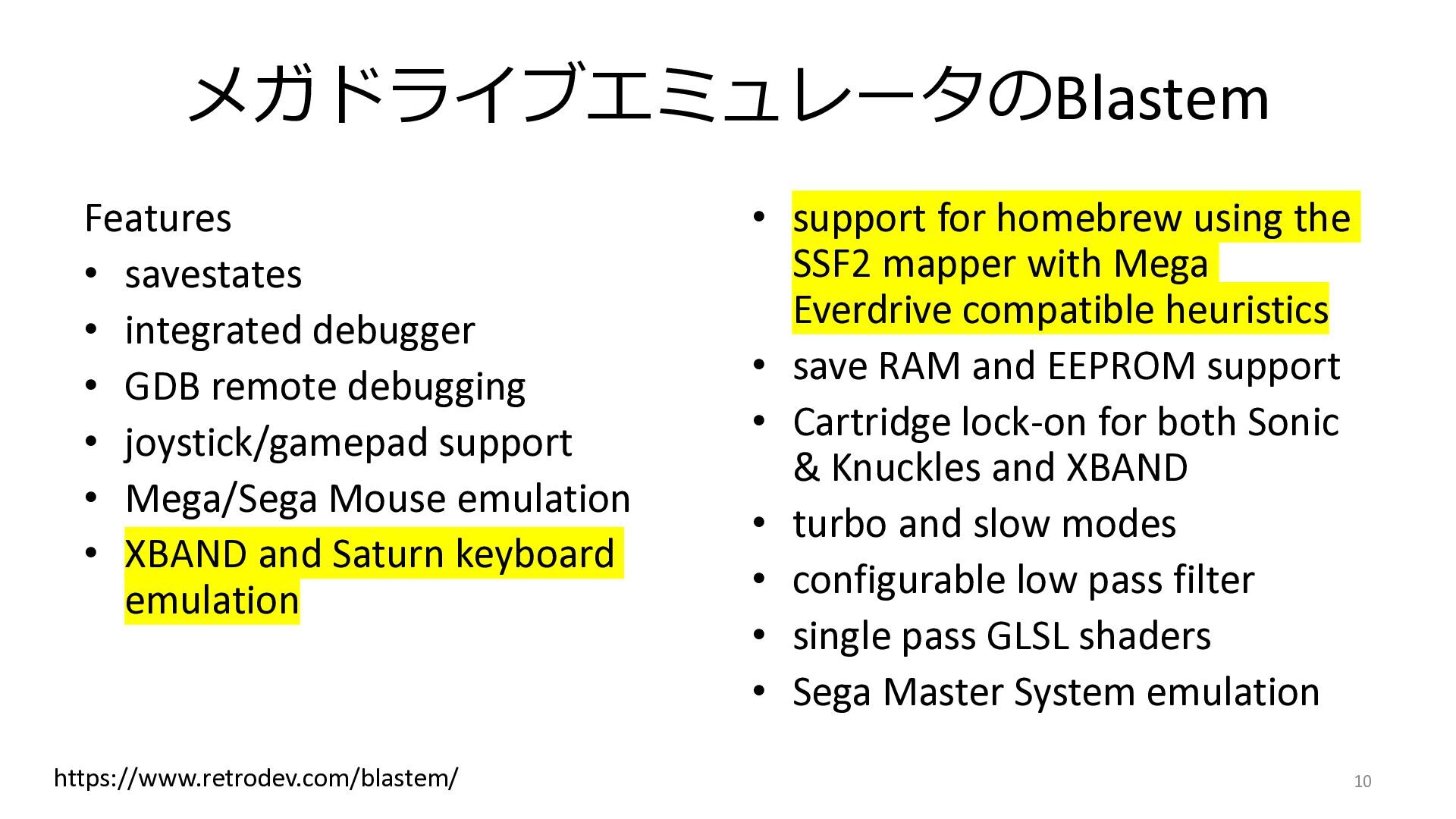

10. メガドライブエミュレータのBlastem Features • savestates • integrated debugger • GDB remote debugging • joystick/gamepad support • Mega/Sega Mouse emulation • XBAND and Saturn keyboard emulation • support for homebrew using the SSF2 mapper with Mega Everdrive compatible heuristics • save RAM and EEPROM support • Cartridge lock-on for both Sonic & Knuckles and XBAND • turbo and slow modes • configurable low pass filter • single pass GLSL shaders • Sega Master System emulation 10 https://www.retrodev.com/blastem/

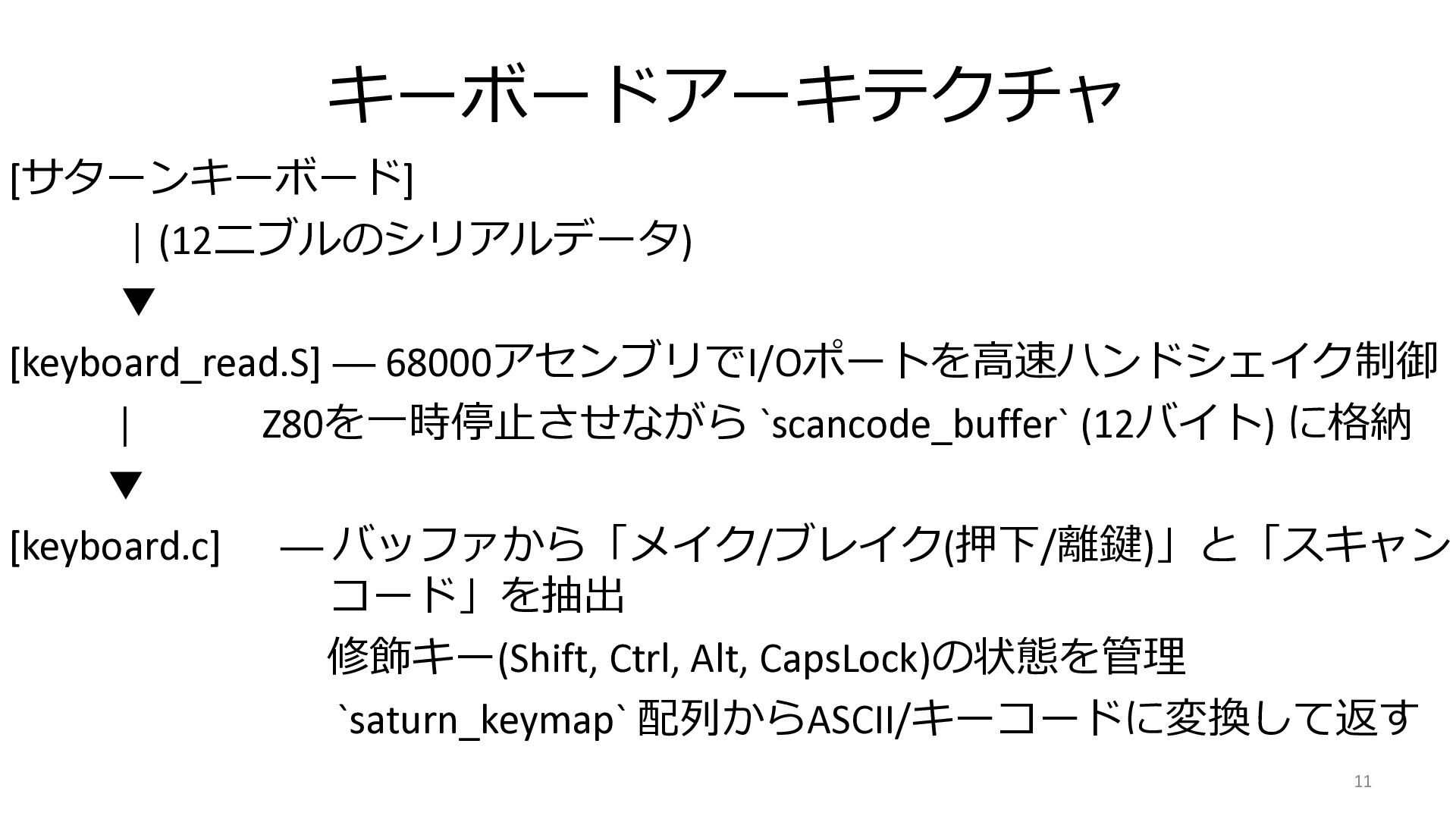

11. キーボードアーキテクチャ [サターンキーボード] │ (12ニブルのシリアルデータ) ▼ [keyboard_read.S] ── 68000アセンブリでI/Oポートを高速ハンドシェイク制御 │ Z80を一時停止させながら `scancode_buffer` (12バイト) に格納 ▼ [keyboard.c] ── バッファから「メイク/ブレイク(押下/離鍵)」と「スキャン コード」を抽出 修飾キー(Shift, Ctrl, Alt, CapsLock)の状態を管理 `saturn_keymap` 配列からASCII/キーコードに変換して返す 11

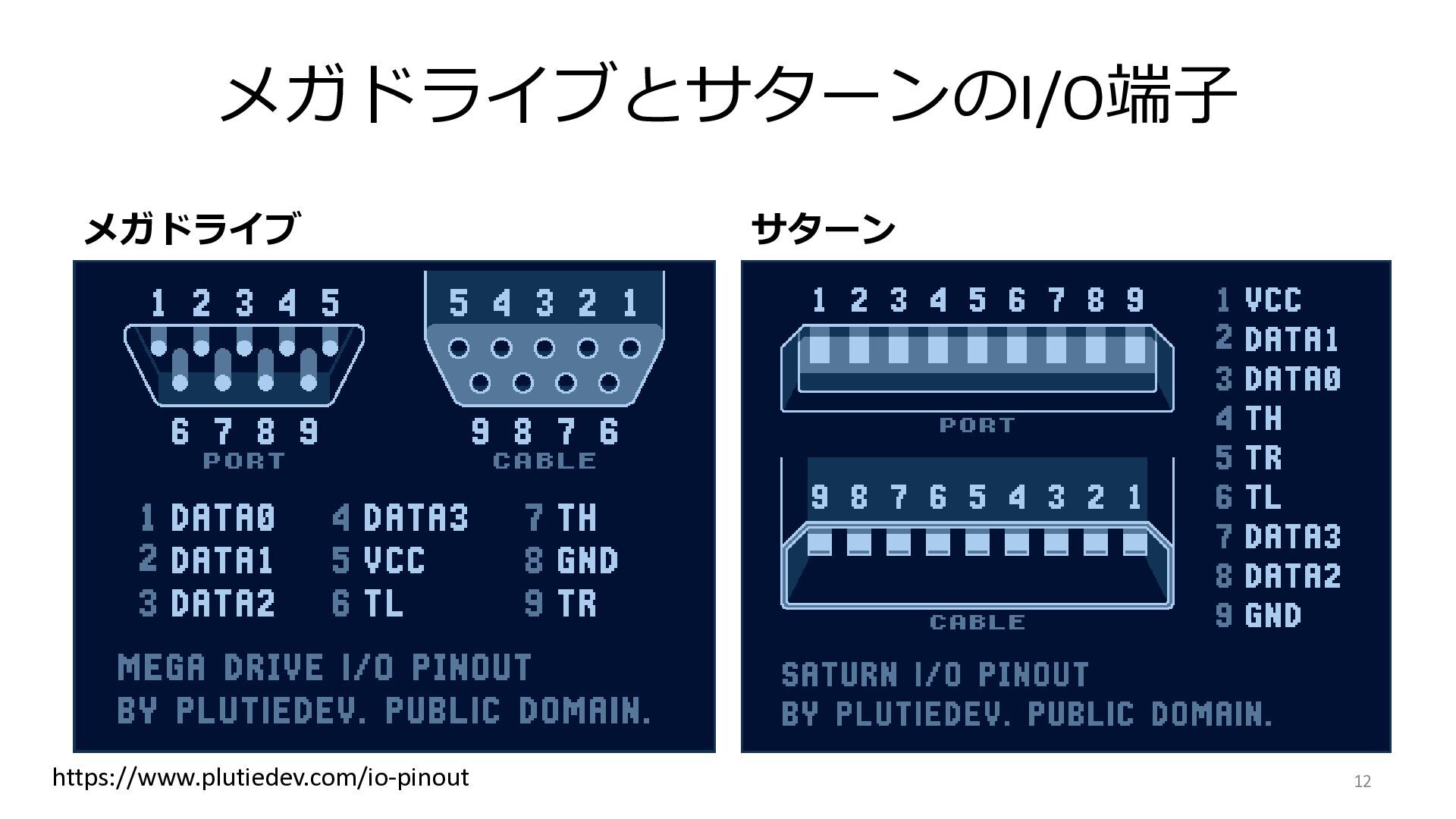

12. メガドライブとサターンのI/O端子 メガドライブ サターン 12 https://www.plutiedev.com/io-pinout

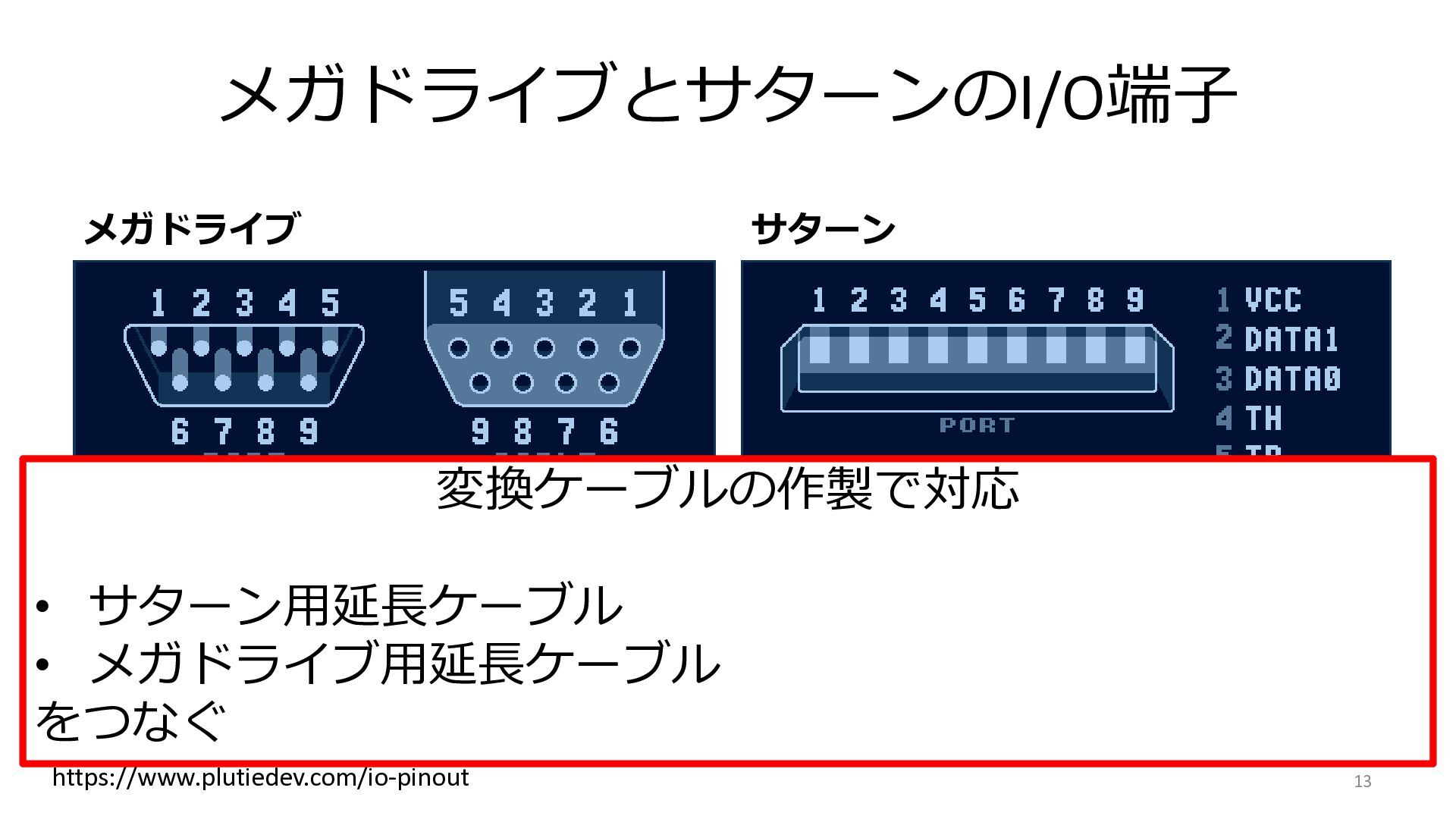

13. メガドライブとサターンのI/O端子 メガドライブ サターン 13 https://www.plutiedev.com/io-pinout 変換ケーブルの作製で対応 • サターン用延長ケーブル • メガドライブ用延長ケーブル をつなぐ

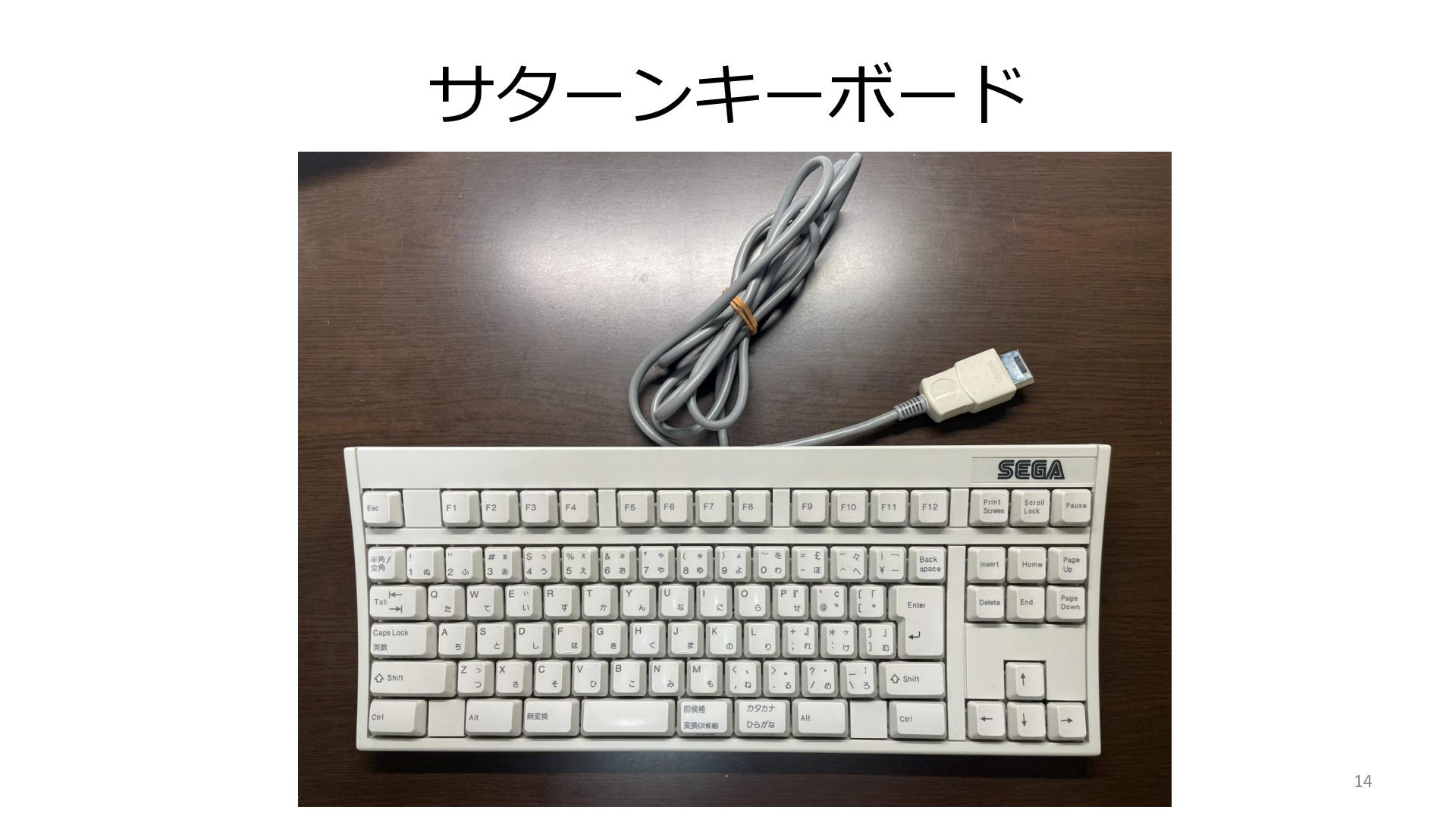

14. サターンキーボード 14

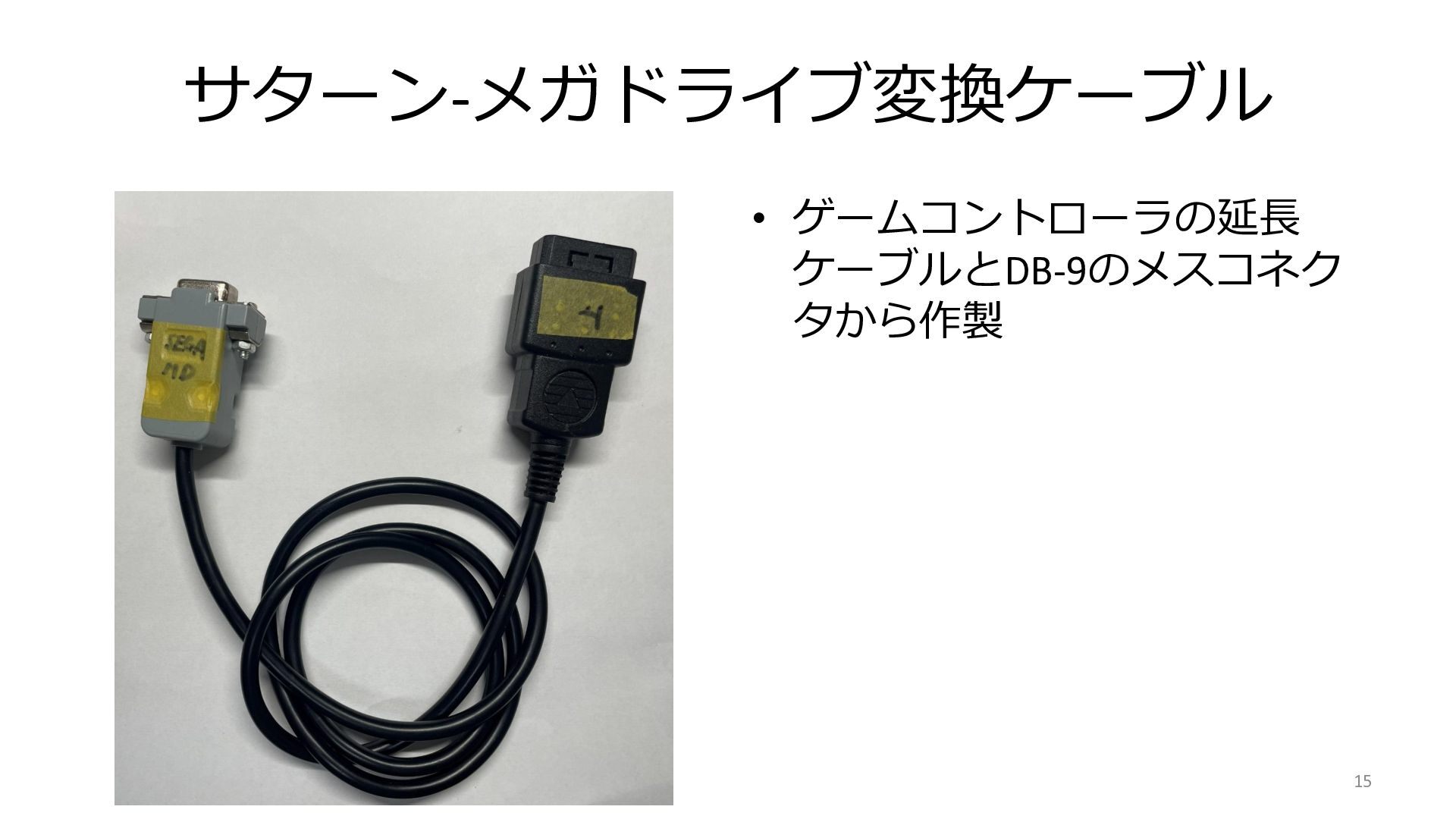

15. サターン-メガドライブ変換ケーブル • ゲームコントローラの延長 ケーブルとDB-9のメスコネク タから作製 15

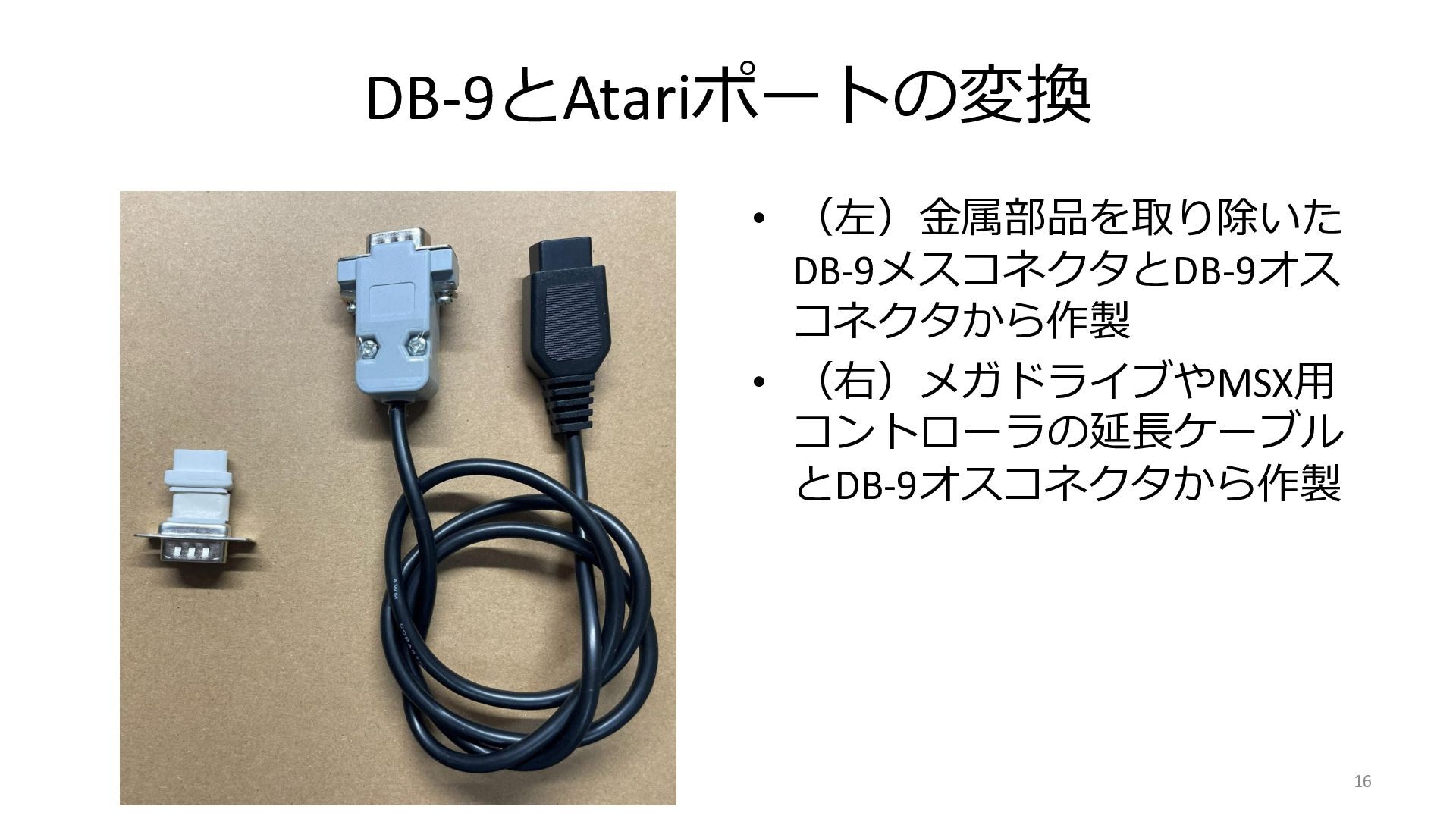

16. DB-9とAtariポートの変換 • （左）金属部品を取り除いた DB-9メスコネクタとDB-9オス コネクタから作製 • （右）メガドライブやMSX用 コントローラの延長ケーブル とDB-9オスコネクタから作製 16

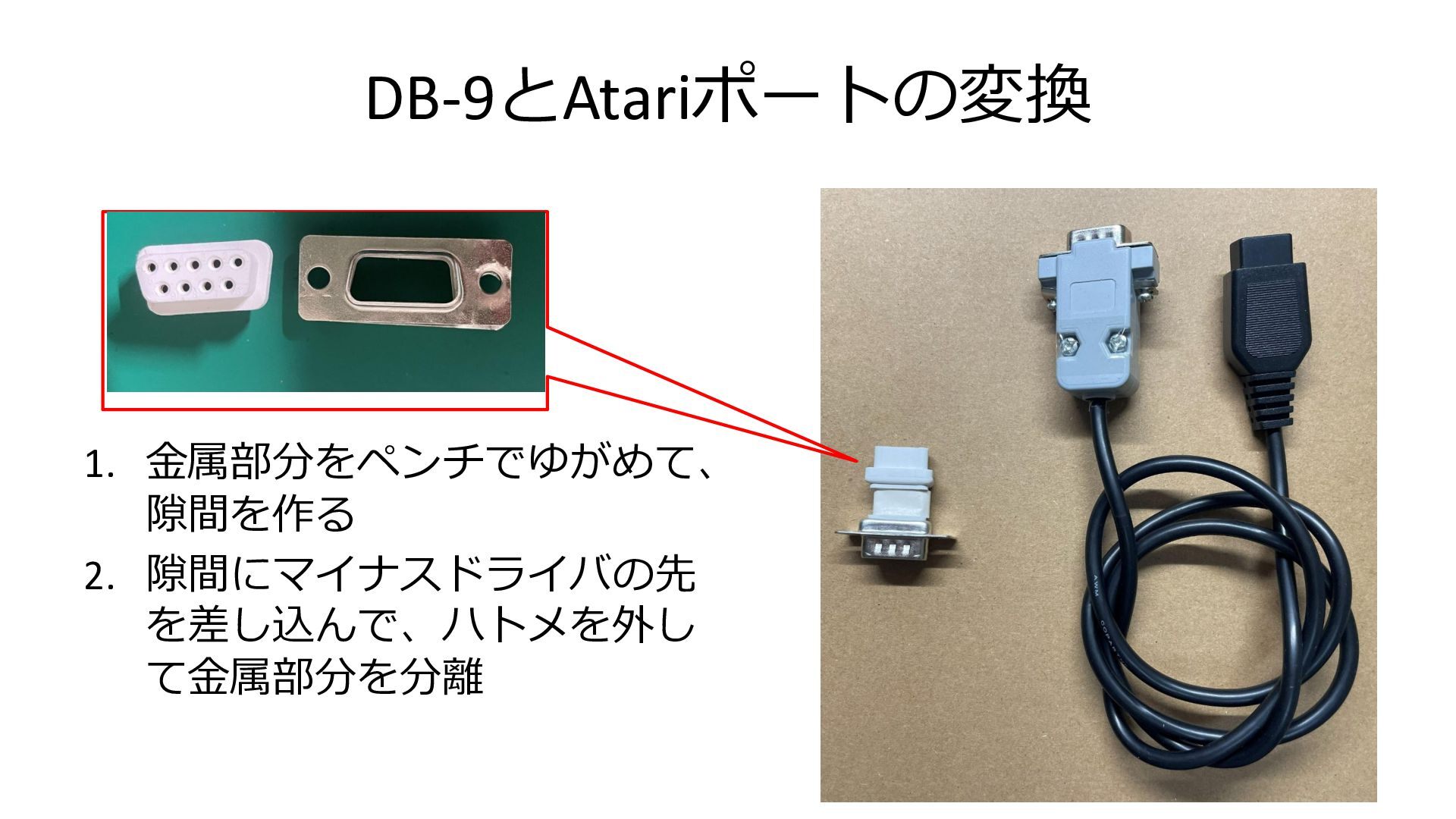

17. DB-9とAtariポートの変換 1. 金属部分をペンチでゆがめて、 隙間を作る 2. 隙間にマイナスドライバの先 を差し込んで、ハトメを外し て金属部分を分離 17

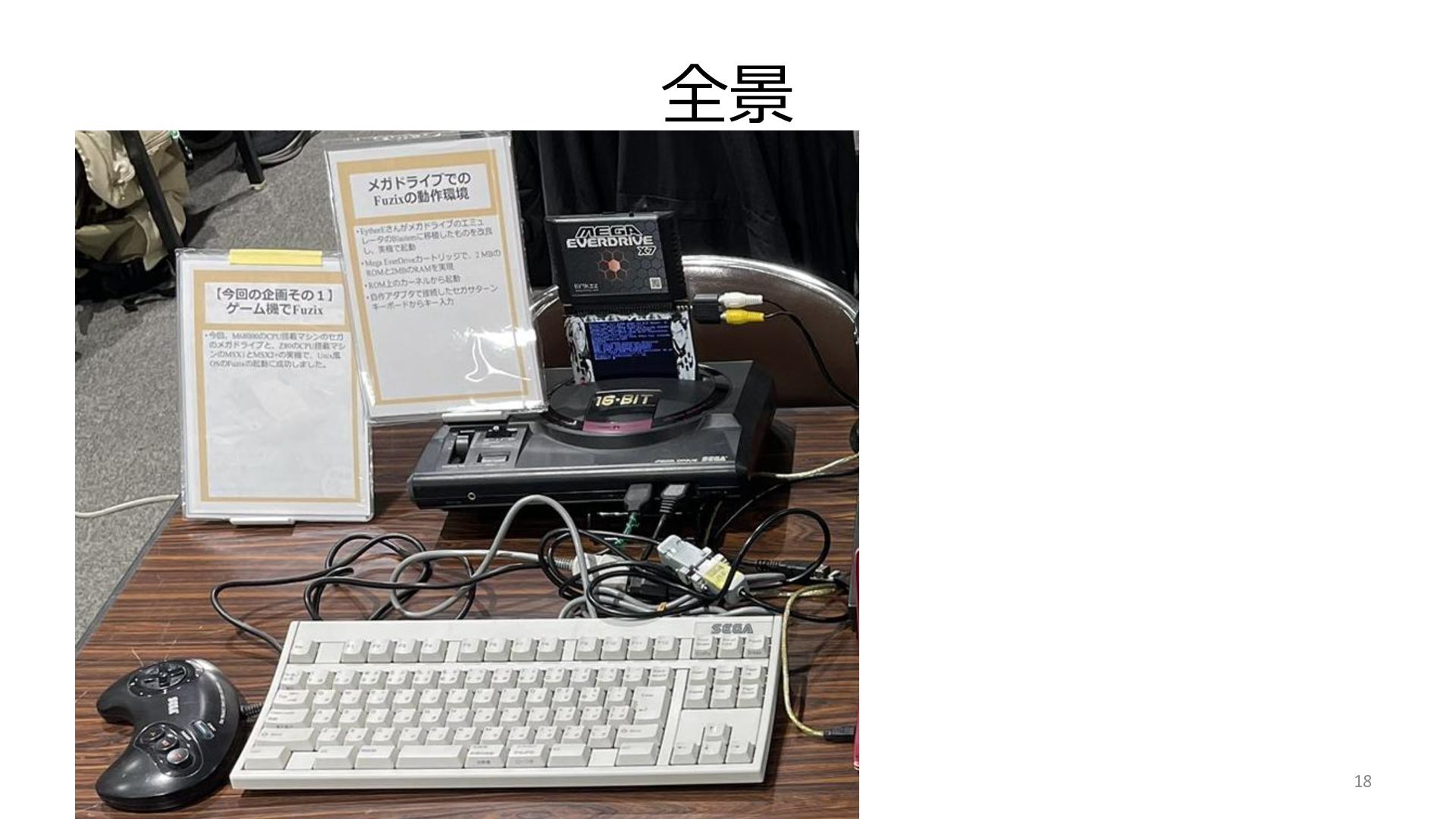

18. 全景 18

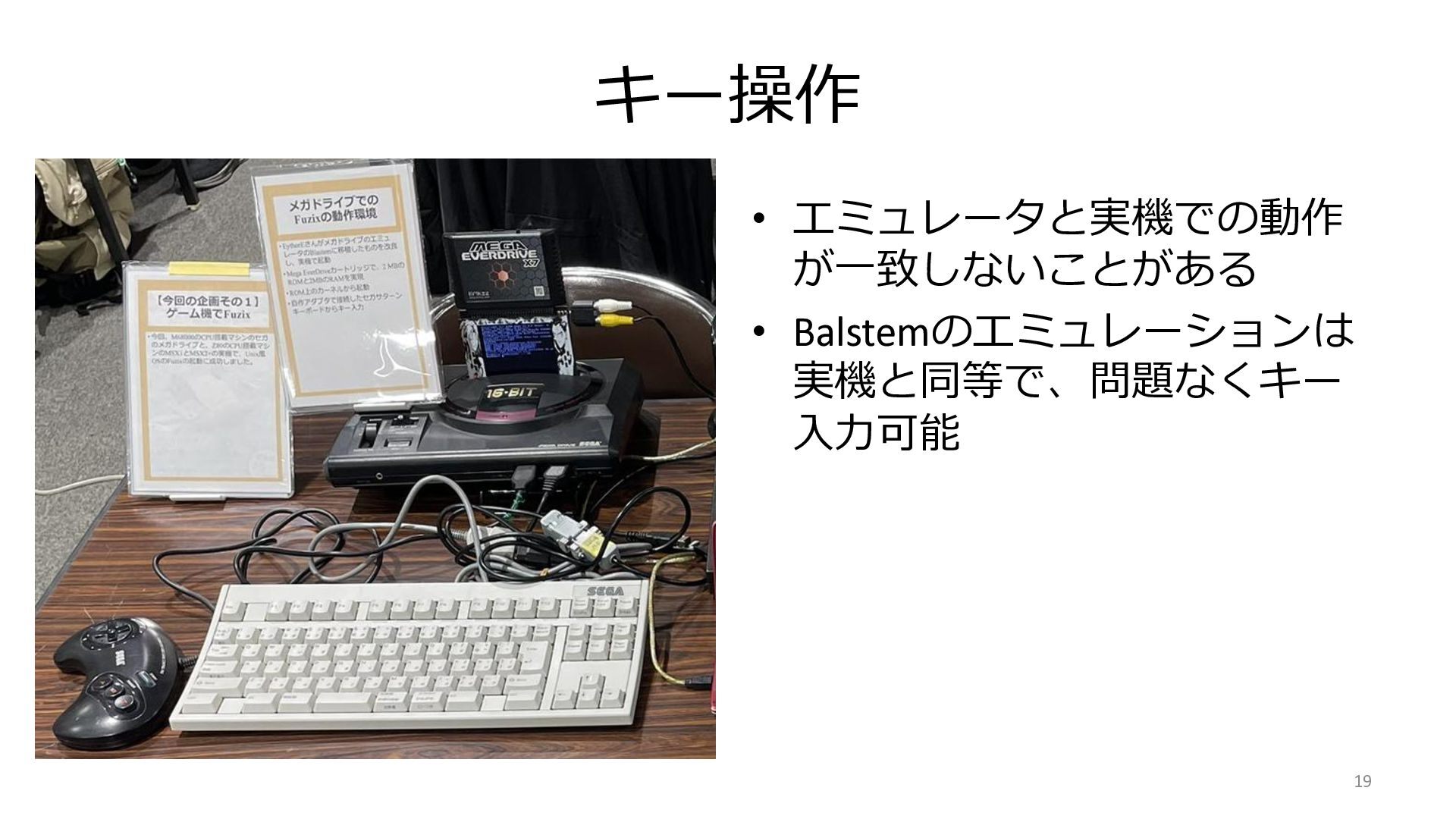

19. キー操作 • エミュレータと実機での動作 が一致しないことがある • Balstemのエミュレーションは 実機と同等で、問題なくキー 入力可能 19

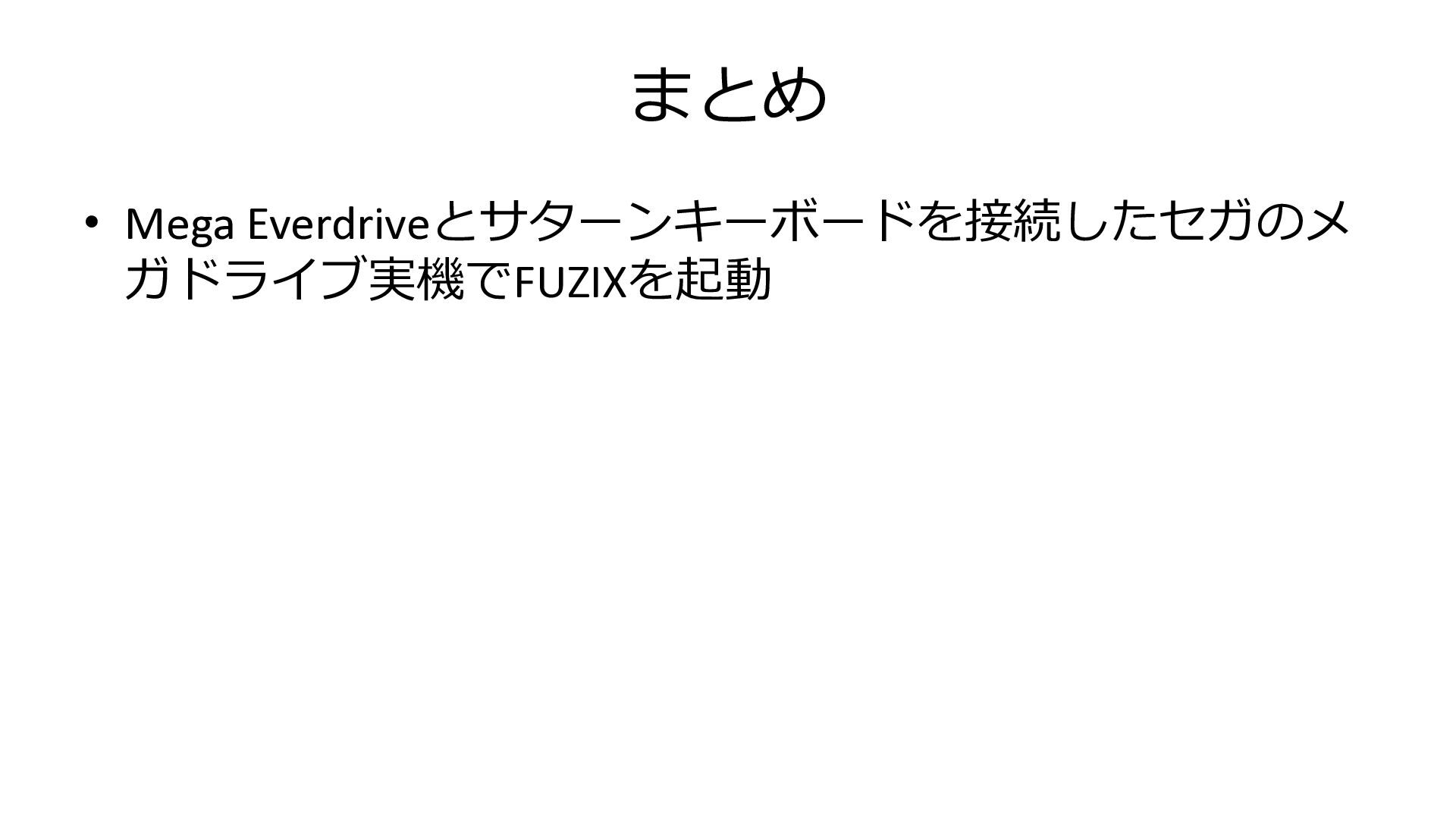

20. まとめ • Mega Everdriveとサターンキーボードを接続したセガのメ ガドライブ実機でFUZIXを起動 • メガドライブ本体よりサターンキーボードの方が入手困 難なので、PS/2キーボードの接続に変更 20 今後の展開 おしまい

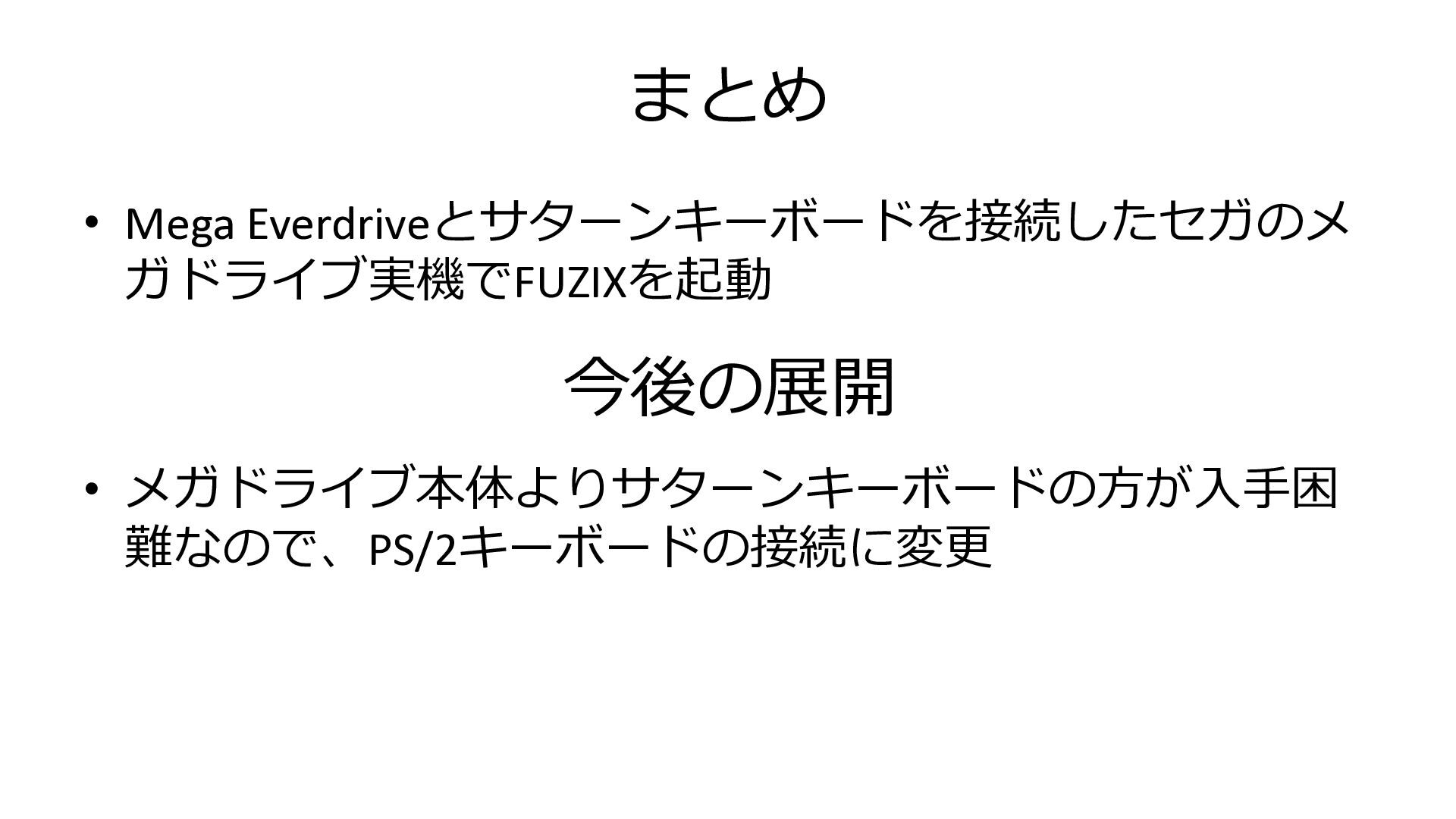

21. まとめ • Mega Everdriveとサターンキーボードを接続したセガのメ ガドライブ実機でFUZIXを起動 • メガドライブ本体よりサターンキーボードの方が入手困 難なので、PS/2キーボードの接続に変更 21 今後の展開 おしまい

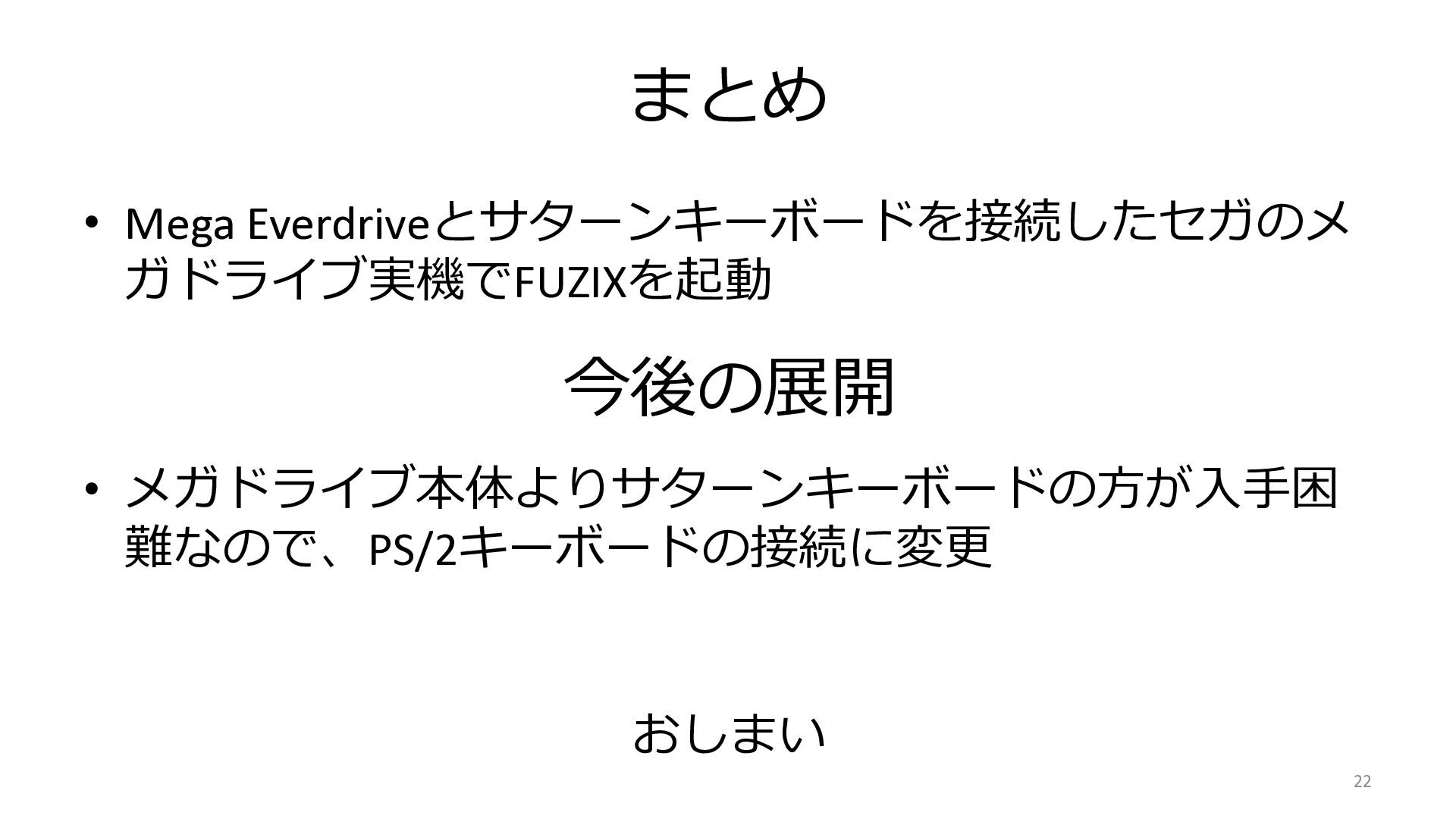

22. まとめ • Mega Everdriveとサターンキーボードを接続したセガのメ ガドライブ実機でFUZIXを起動 • メガドライブ本体よりサターンキーボードの方が入手困 難なので、PS/2キーボードの接続に変更 22 今後の展開 おしまい
