16ビットCPU用FUZIXを実機で動かす USBキーボード接続編
Search
kazueda
July 11, 2026
Technology
46
0
Share
Embed
Copy iframe code
Copy JS code
Copy link
Start on current slide
16ビットCPU用FUZIXを実機で動かす USBキーボード接続編
kazueda
July 11, 2026
Transcript
14 slides
16ビットCPU用FUZIXを実機で動かす USBキーボード接続編 小江戸らぐ 7月のオフな集まり(第288回) 2026. 7. 11 か ず え
だ kazueda 1
kazueda(かずえだ)の紹介 • 大阪出身、丙午、おとめ座、O型 • 科学者(化学) • 2003年4月から浜松で、働き始める • 自転車での移動が生活の足 •
趣味は「ラジオを聴くこと」、「アメ リカのコミックの邦訳を読むこと」 @kazueda 2 X.com SNSリンク

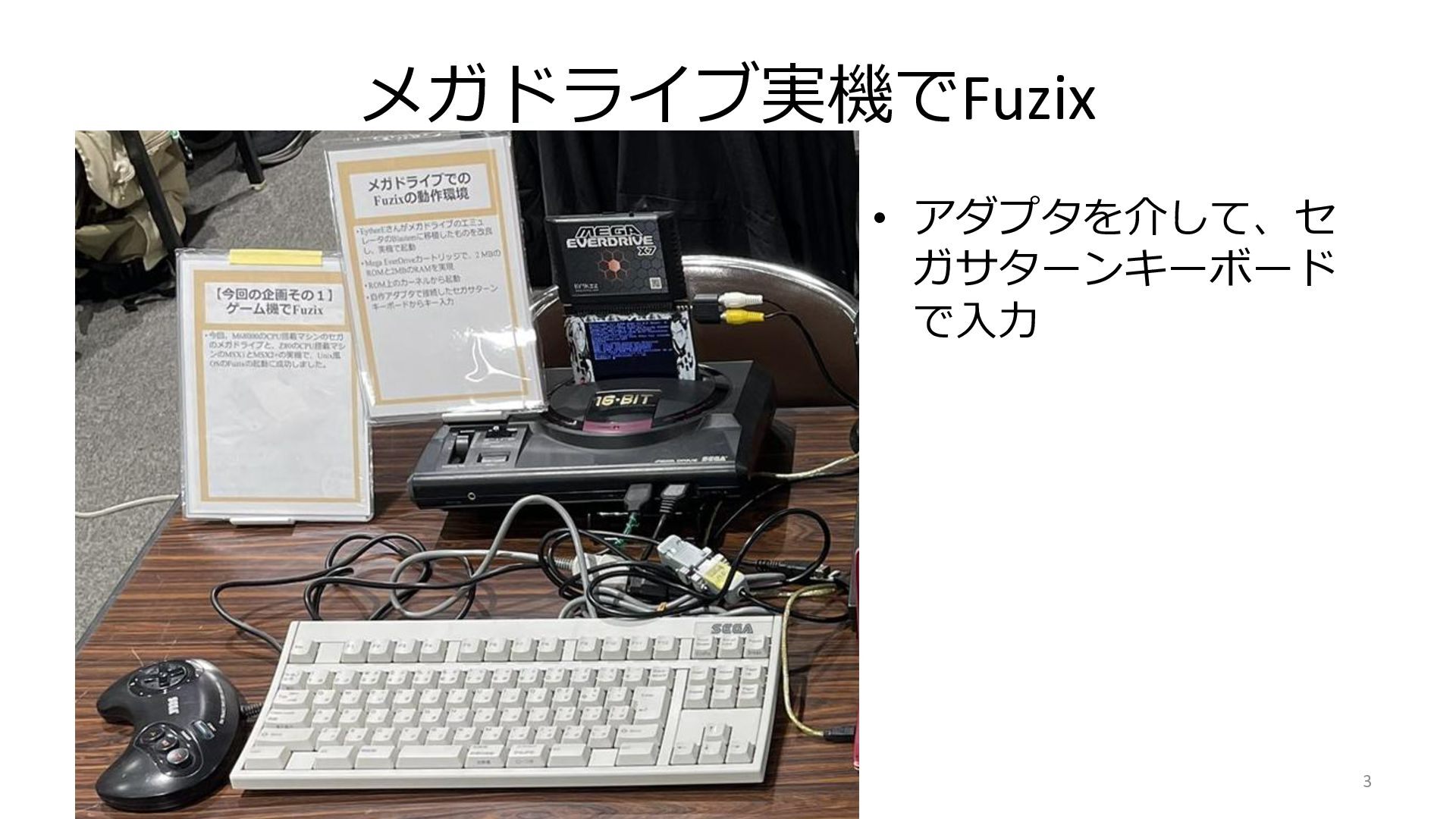

メガドライブ実機でFuzix • アダプタを介して、セ ガサターンキーボード で入力 3

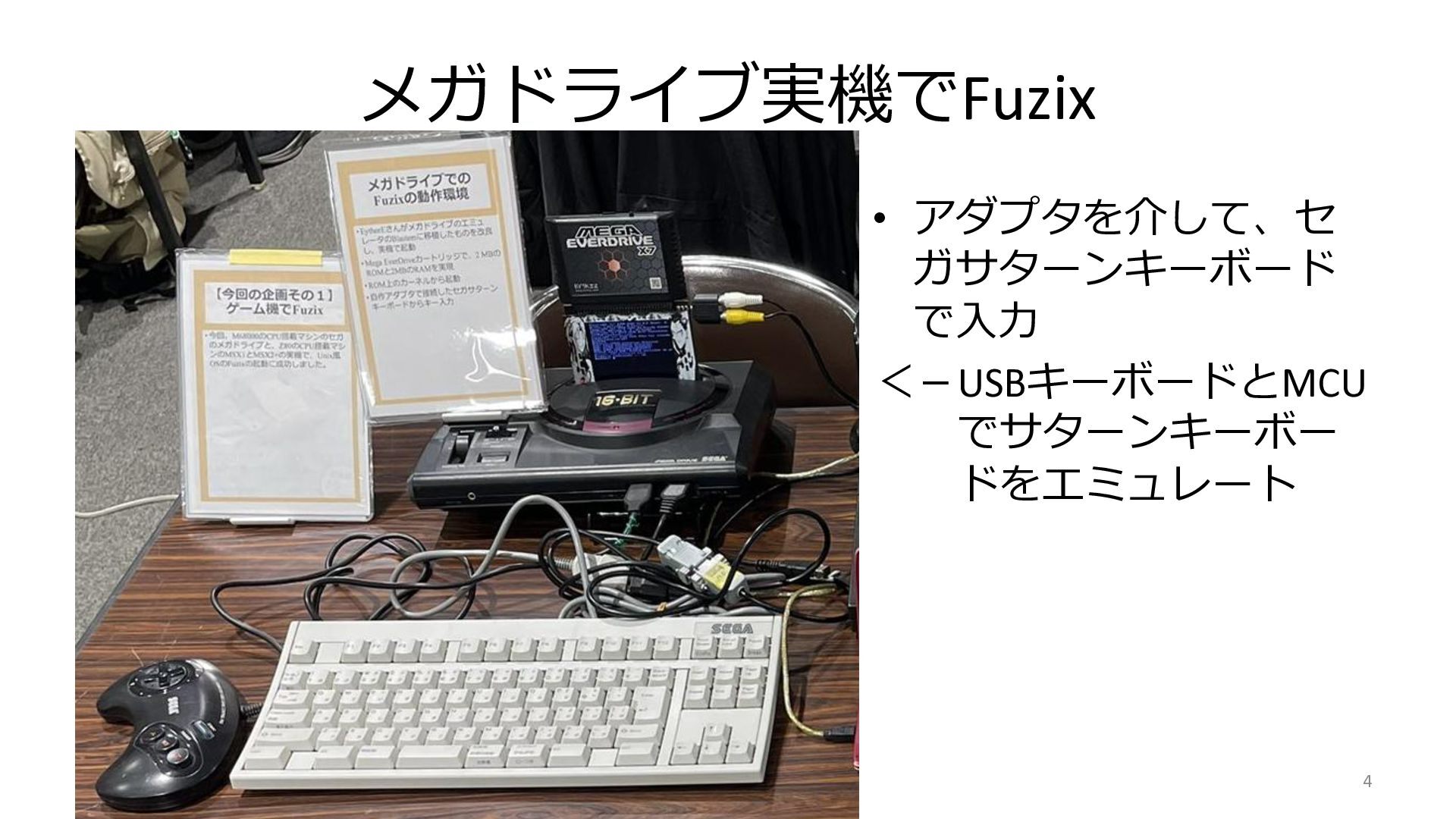

メガドライブ実機でFuzix • アダプタを介して、セ ガサターンキーボード で入力 <-USBキーボードとMCU でサターンキーボー ドをエミュレート 4

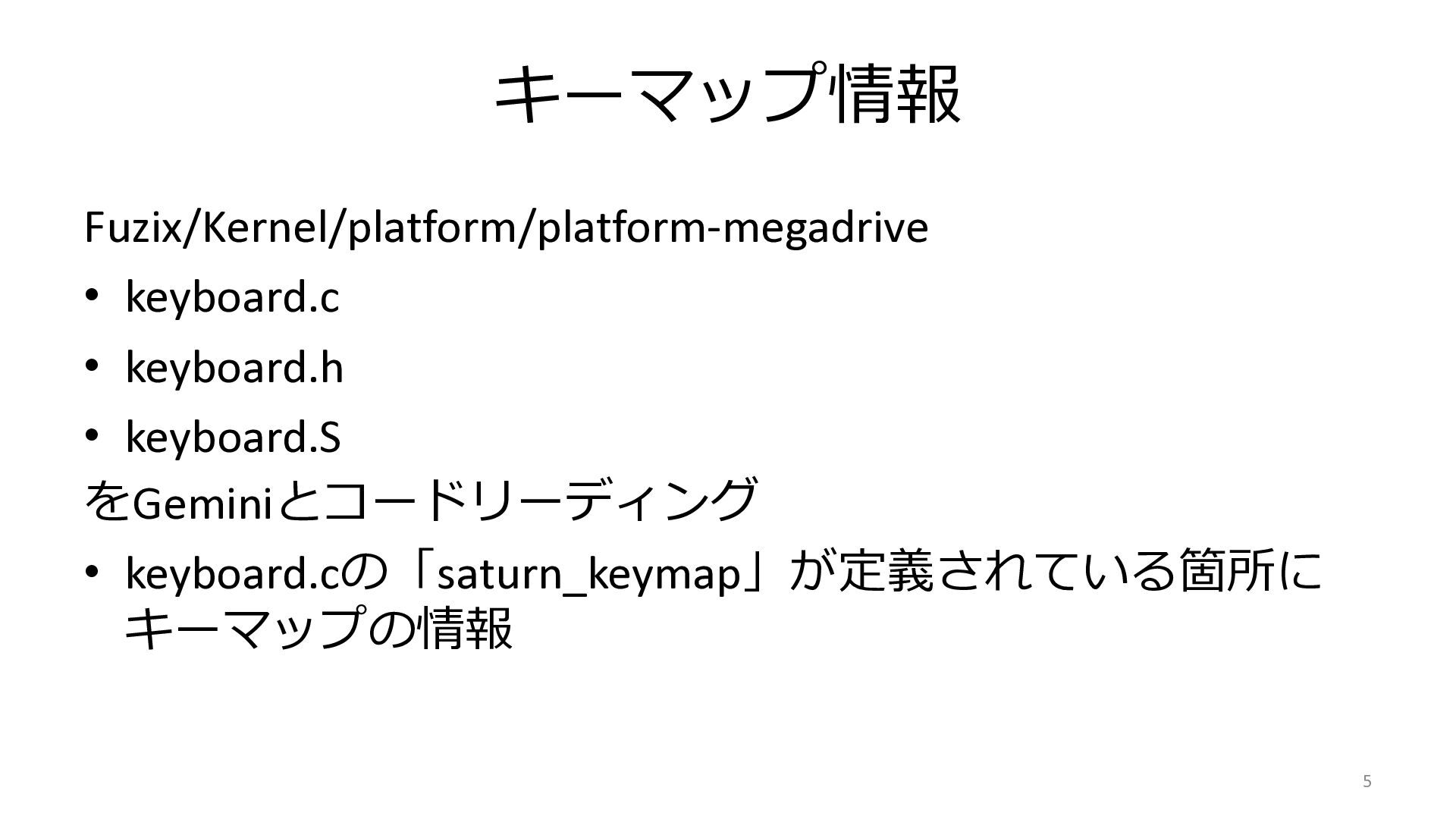

キーマップ情報 Fuzix/Kernel/platform/platform-megadrive • keyboard.c • keyboard.h • keyboard.S をGeminiとコードリーディング •
keyboard.cの「saturn_keymap」が定義されている箇所に キーマップの情報 5

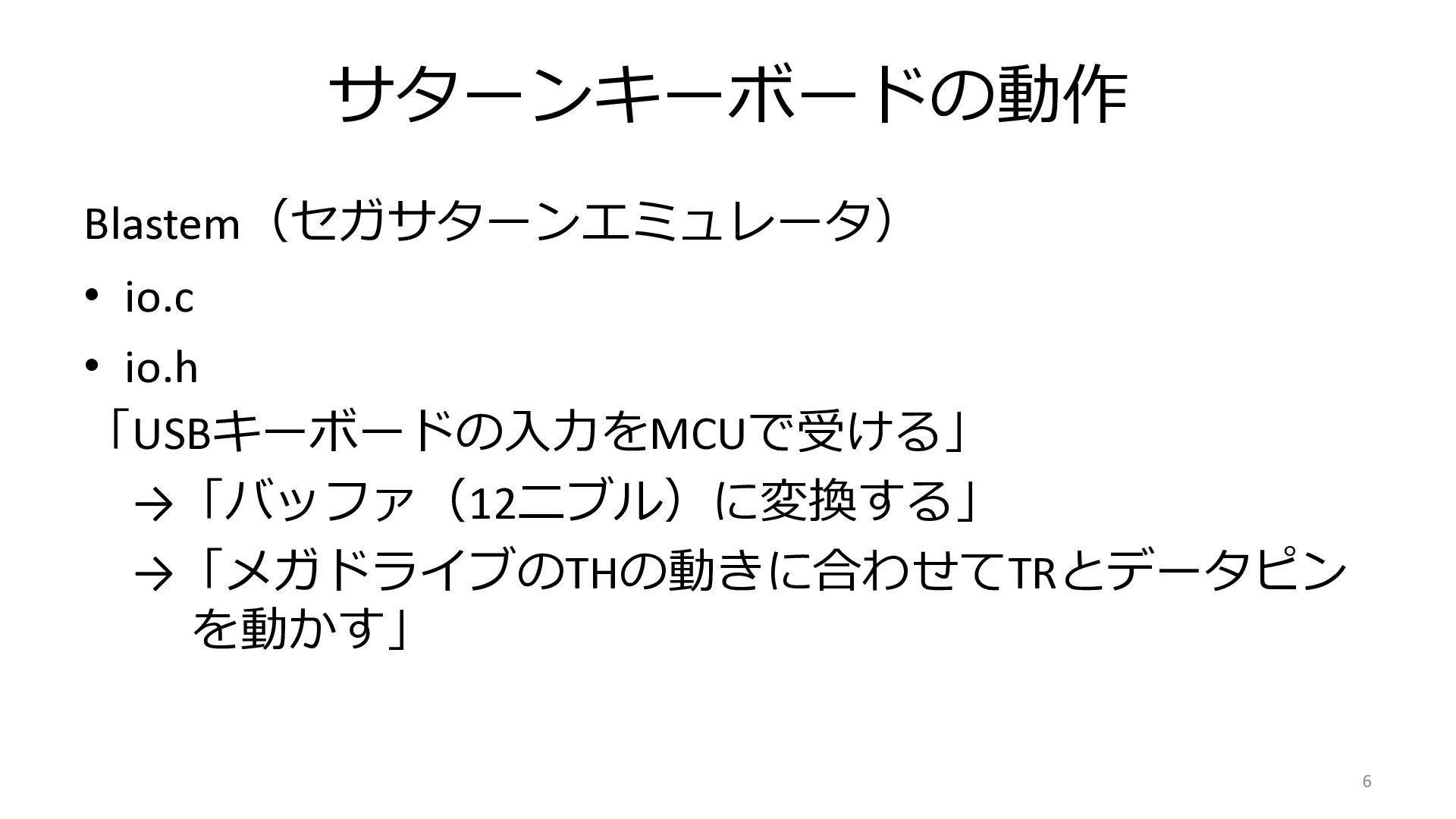

サターンキーボードの動作 Blastem(セガサターンエミュレータ) • io.c • io.h 「USBキーボードの入力をMCUで受ける」 →「バッファ(12ニブル)に変換する」 →「メガドライブのTHの動きに合わせてTRとデータピン を動かす」
6

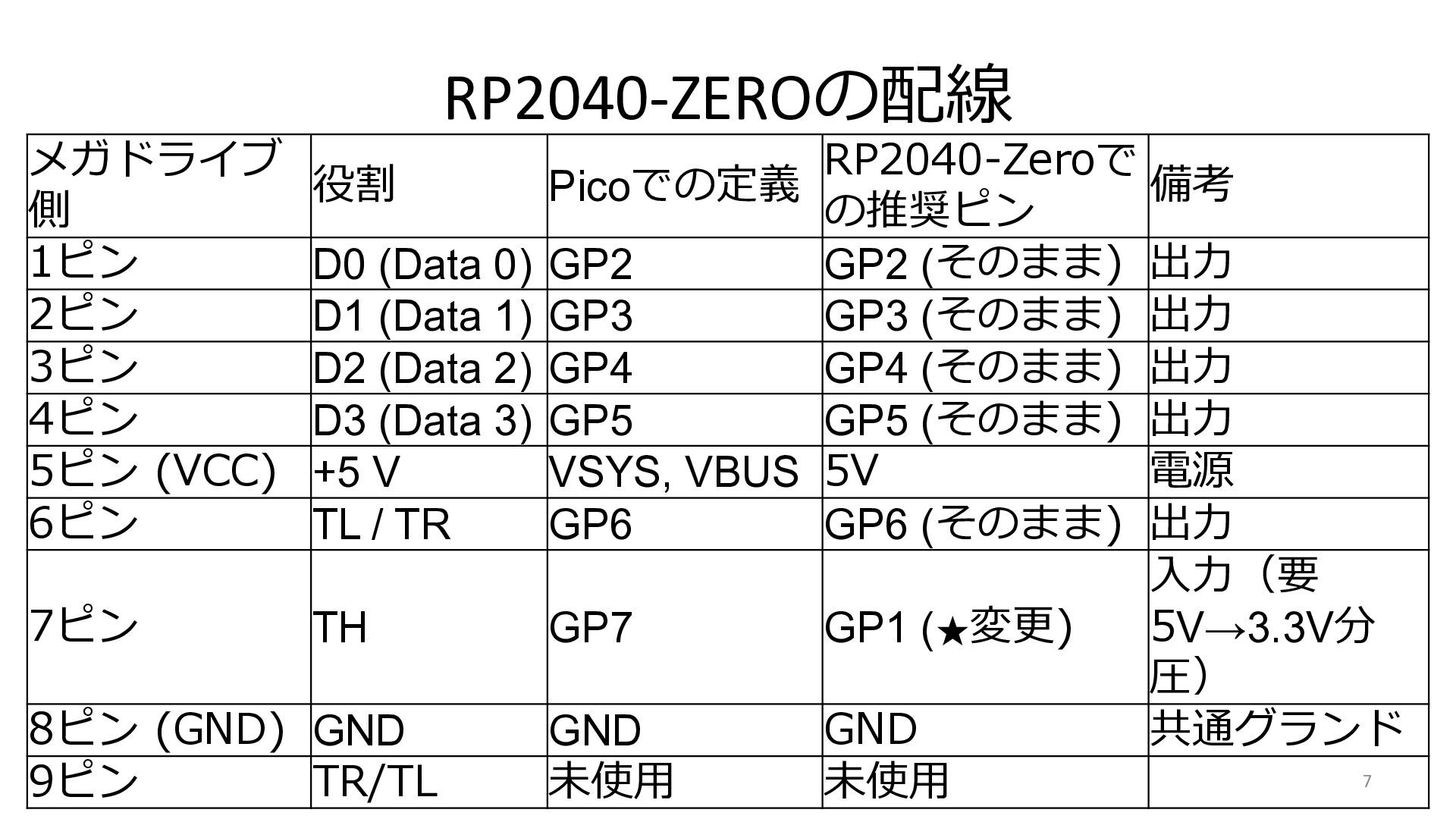

RP2040-ZEROの配線 メガドライブ 側 役割 Picoでの定義 RP2040-Zeroで の推奨ピン 備考 1ピン D0
(Data 0) GP2 GP2 (そのまま) 出力 2ピン D1 (Data 1) GP3 GP3 (そのまま) 出力 3ピン D2 (Data 2) GP4 GP4 (そのまま) 出力 4ピン D3 (Data 3) GP5 GP5 (そのまま) 出力 5ピン (VCC) +5 V VSYS, VBUS 5V 電源 6ピン TL / TR GP6 GP6 (そのまま) 出力 7ピン TH GP7 GP1 (★変更) 入力(要 5V→3.3V分 圧) 8ピン (GND) GND GND GND 共通グランド 9ピン TR/TL 未使用 未使用 7

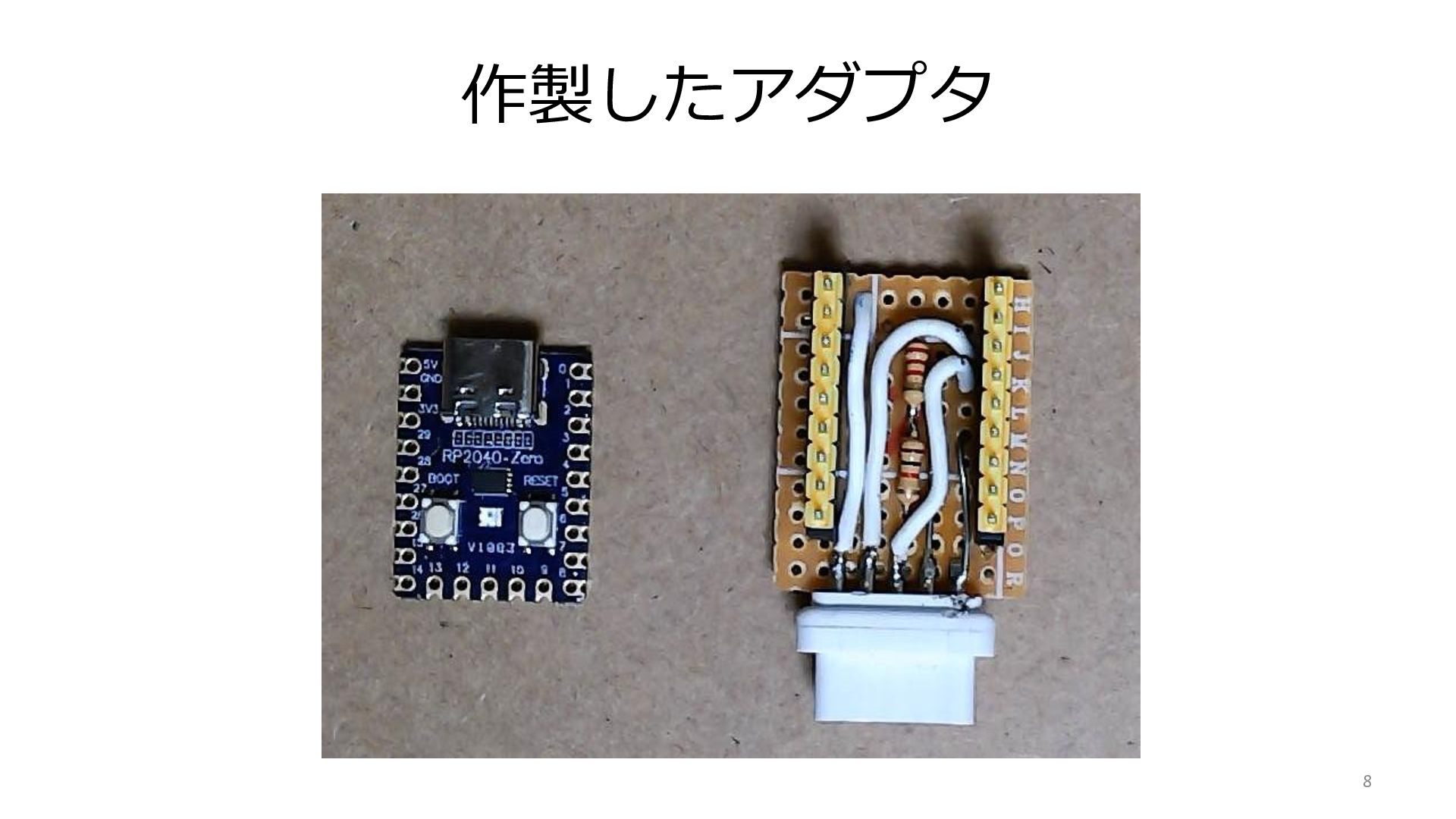

作製したアダプタ 8
まとめ • RP2040-ZEROとUSBキーボードを組み合わせて、サターン キーボードをエミュレート 9

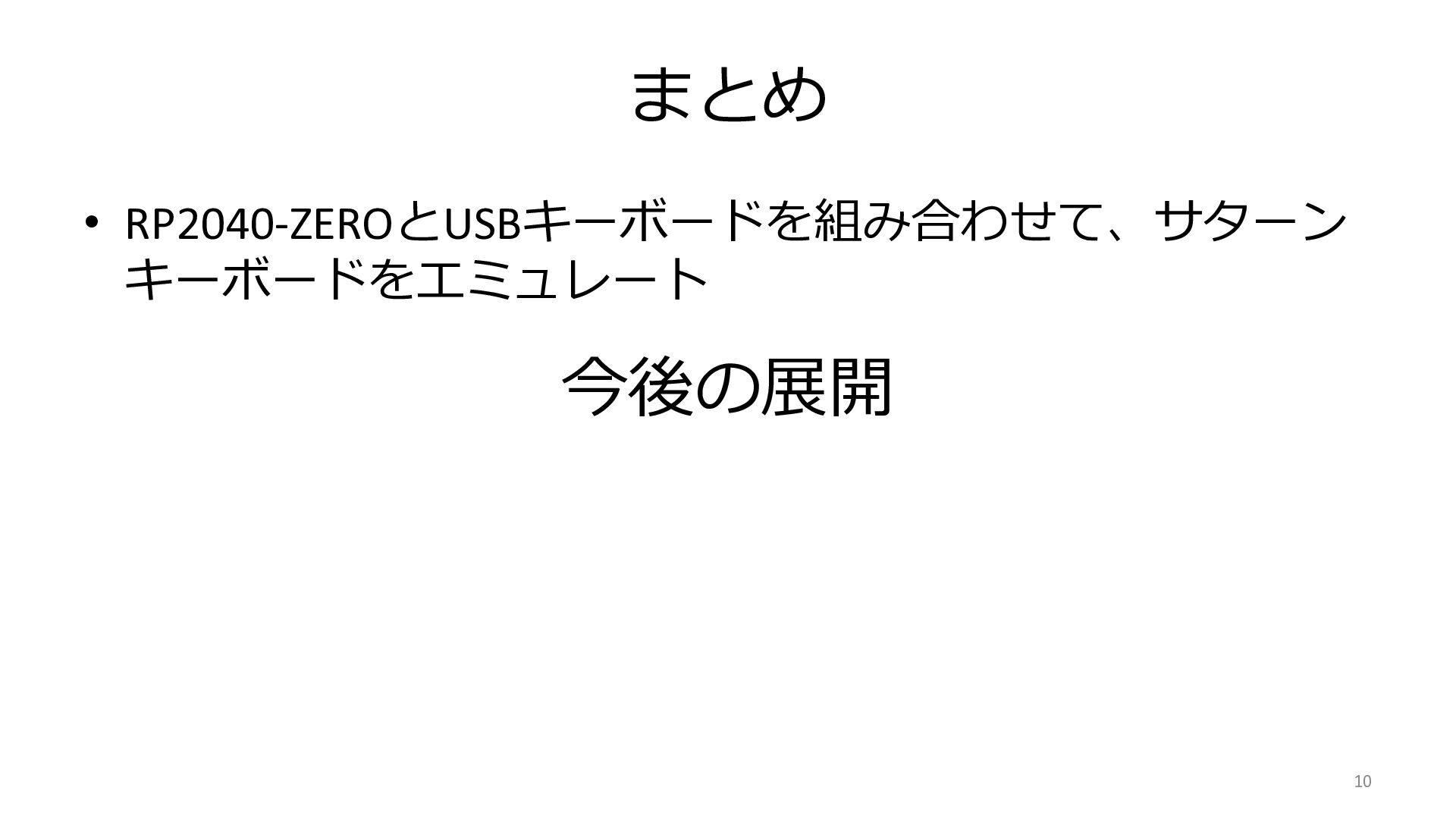

まとめ • RP2040-ZEROとUSBキーボードを組み合わせて、サターン キーボードをエミュレート 10 今後の展開

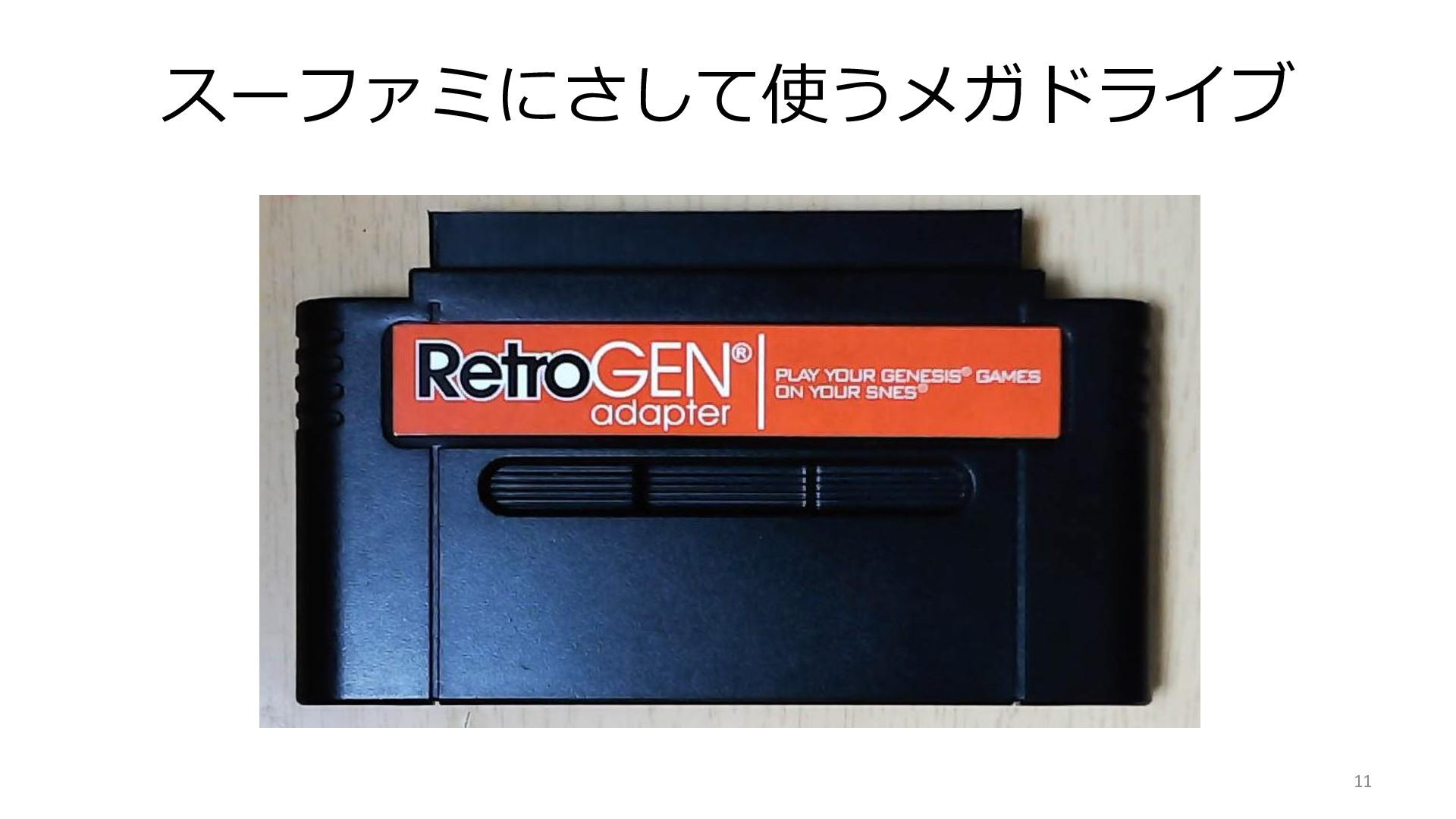

スーファミにさして使うメガドライブ 11

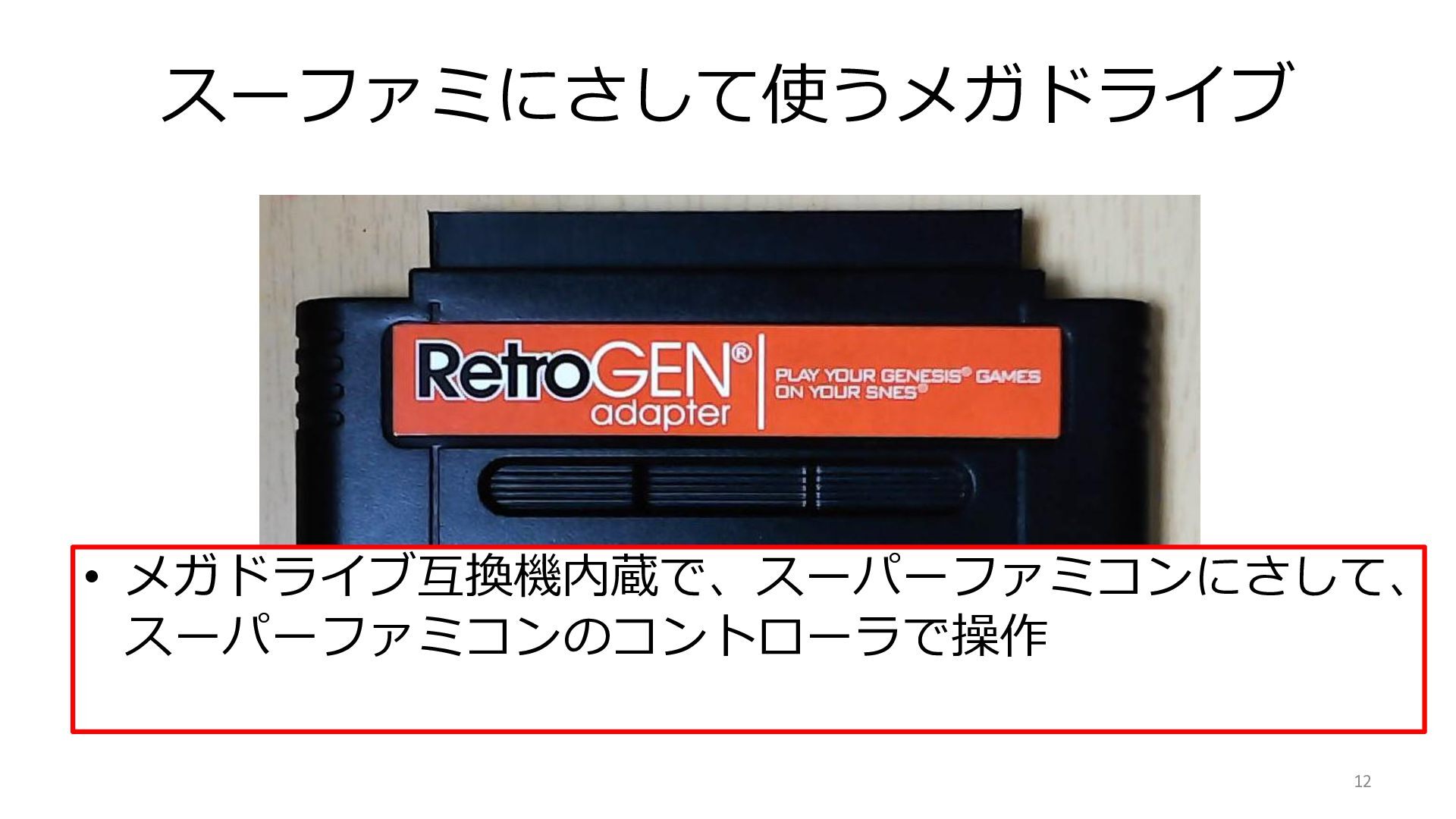

スーファミにさして使うメガドライブ 12 • メガドライブ互換機内蔵で、スーパーファミコンにさして、 スーパーファミコンのコントローラで操作

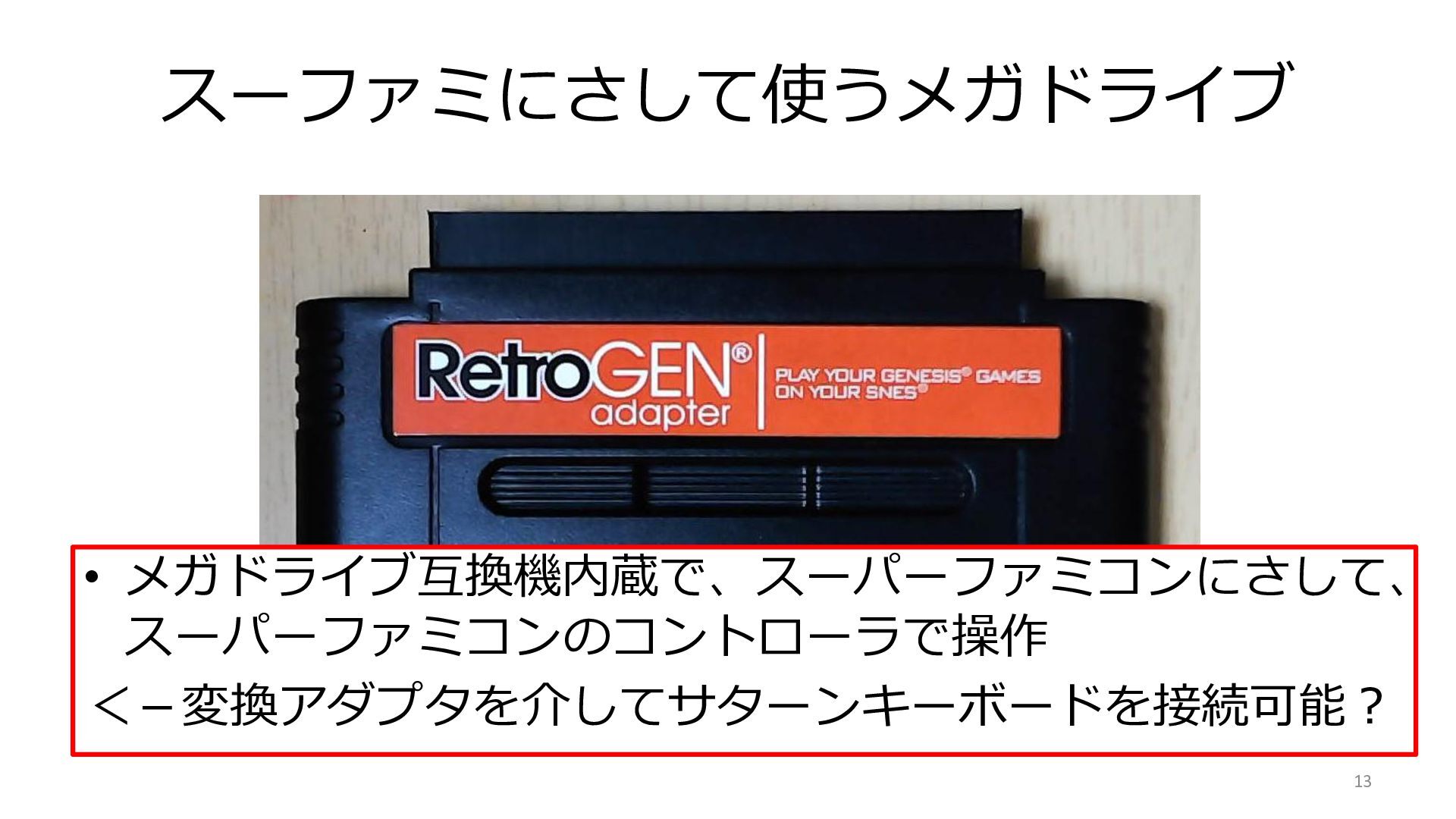

スーファミにさして使うメガドライブ 13 • メガドライブ互換機内蔵で、スーパーファミコンにさして、 スーパーファミコンのコントローラで操作 <-変換アダプタを介してサターンキーボードを接続可能?
まとめ • RP2040-ZEROとUSBキーボードを組み合わせて、サターン キーボードをエミュレート • メガドライブ―スーファミコントローラアダプタの作製 <-パラレルーシリアル変換なので、レベルコンバータ必須 • USBキーボードアダプタの作製 14
今後の展開 おしまい
