1. 慶應義塾大学 理工学部 教授 慶應AIセンター センター長 杉浦孔明 今さら聞けない トランスフォーマー
2. ニューラルネットの基礎 - - 2

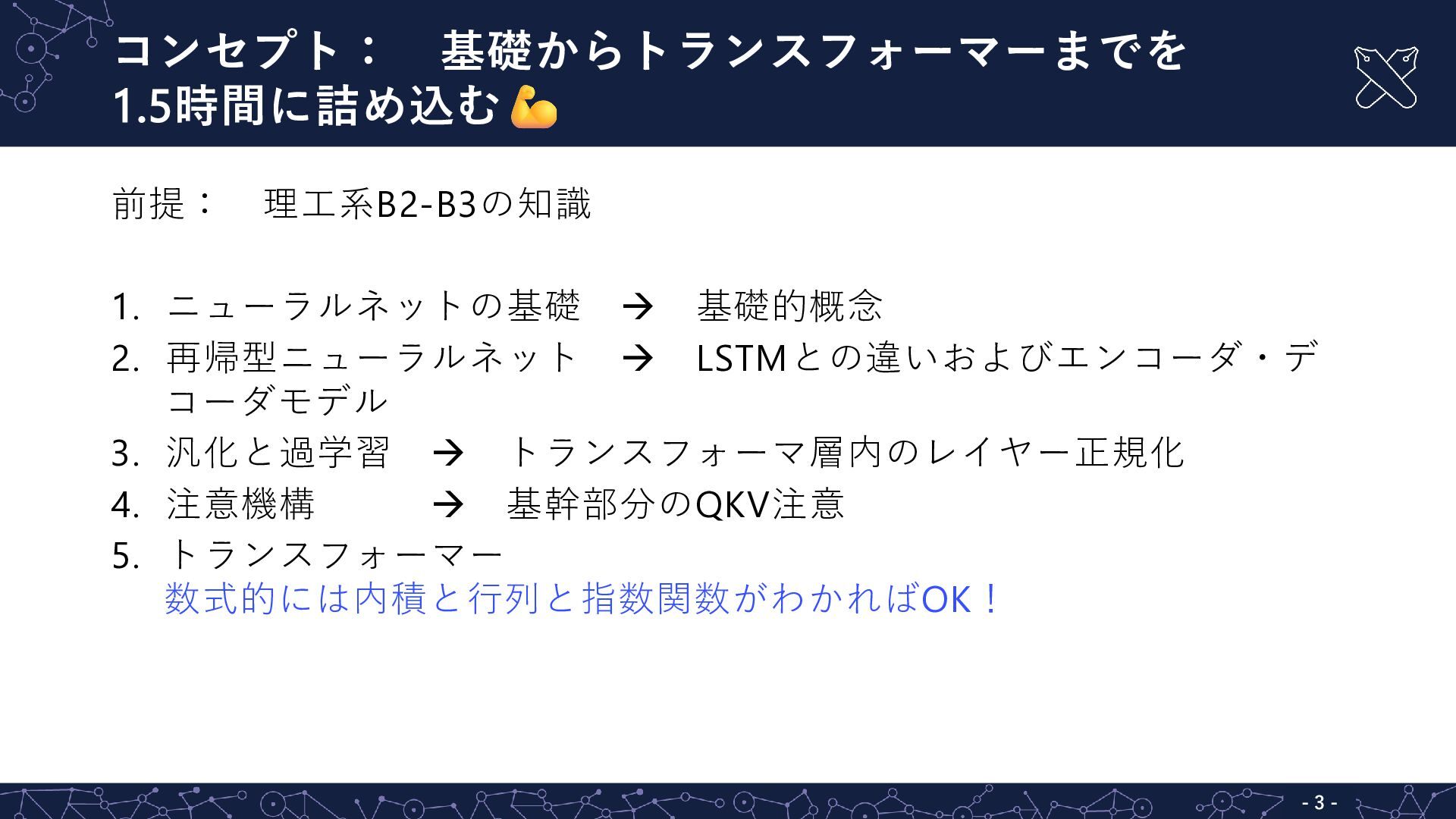

3. コンセプト： 基礎からトランスフォーマーまでを 1.5時間に詰め込む - - 3 前提： 理工系B2-B3の知識 1. ニューラルネットの基礎  基礎的概念 2. 再帰型ニューラルネット  LSTMとの違いおよびエンコーダ・デ コーダモデル 3. 汎化と過学習  トランスフォーマ層内のレイヤー正規化 4. 注意機構  基幹部分のQKV注意 5. トランスフォーマー 数式的には内積と行列と指数関数がわかればOK！

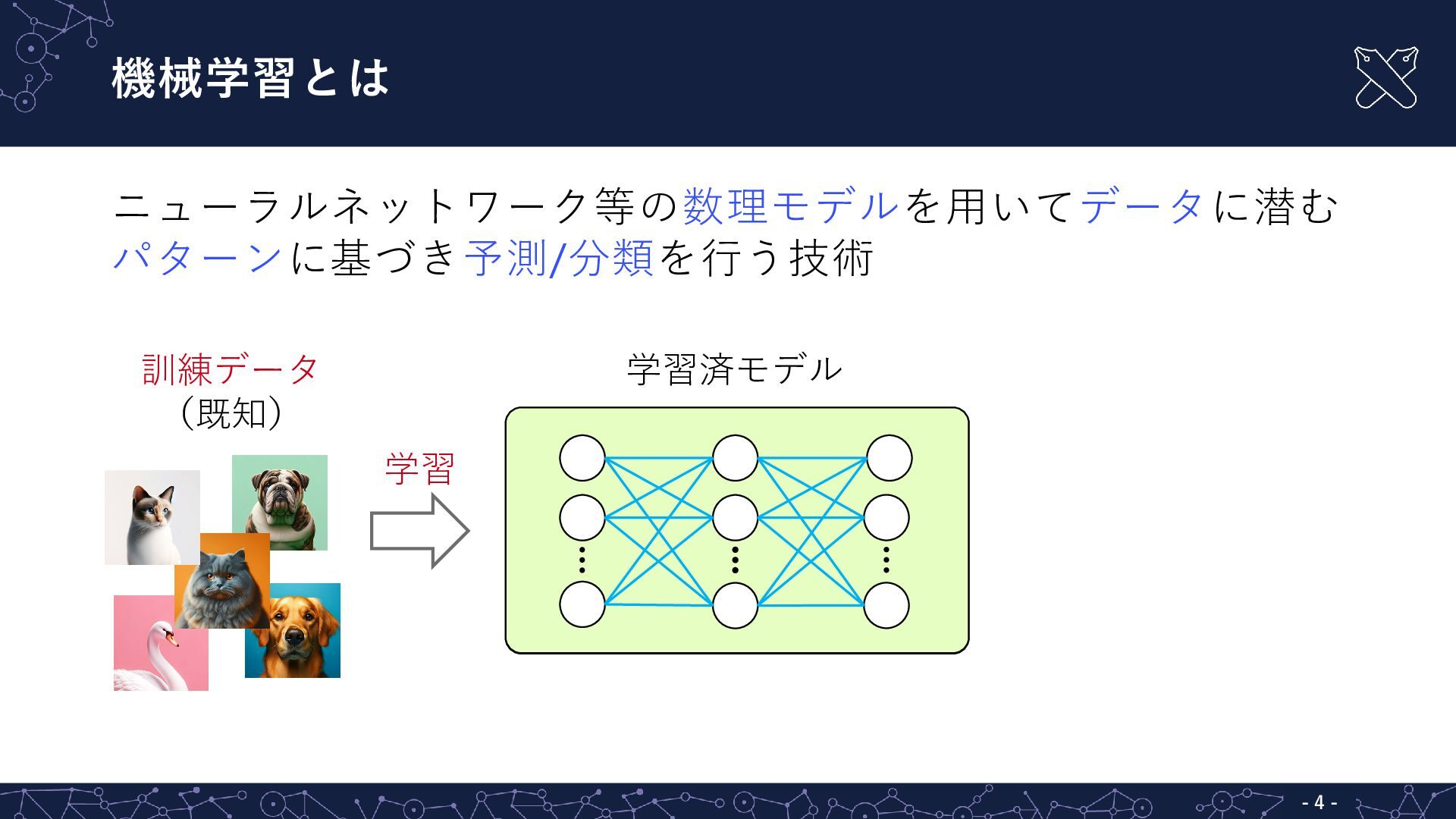

4. 機械学習とは - - 4 ニューラルネットワーク等の数理モデルを用いてデータに潜む パターンに基づき予測/分類を行う技術 訓練データ （既知） モデル 学習 学習済モデル
5. 機械学習とは - - 5 ニューラルネットワーク等の数理モデルを用いてデータに潜む パターンに基づき予測/分類を行う技術 学習済モデル テストデータ （未知） 分類 「犬」

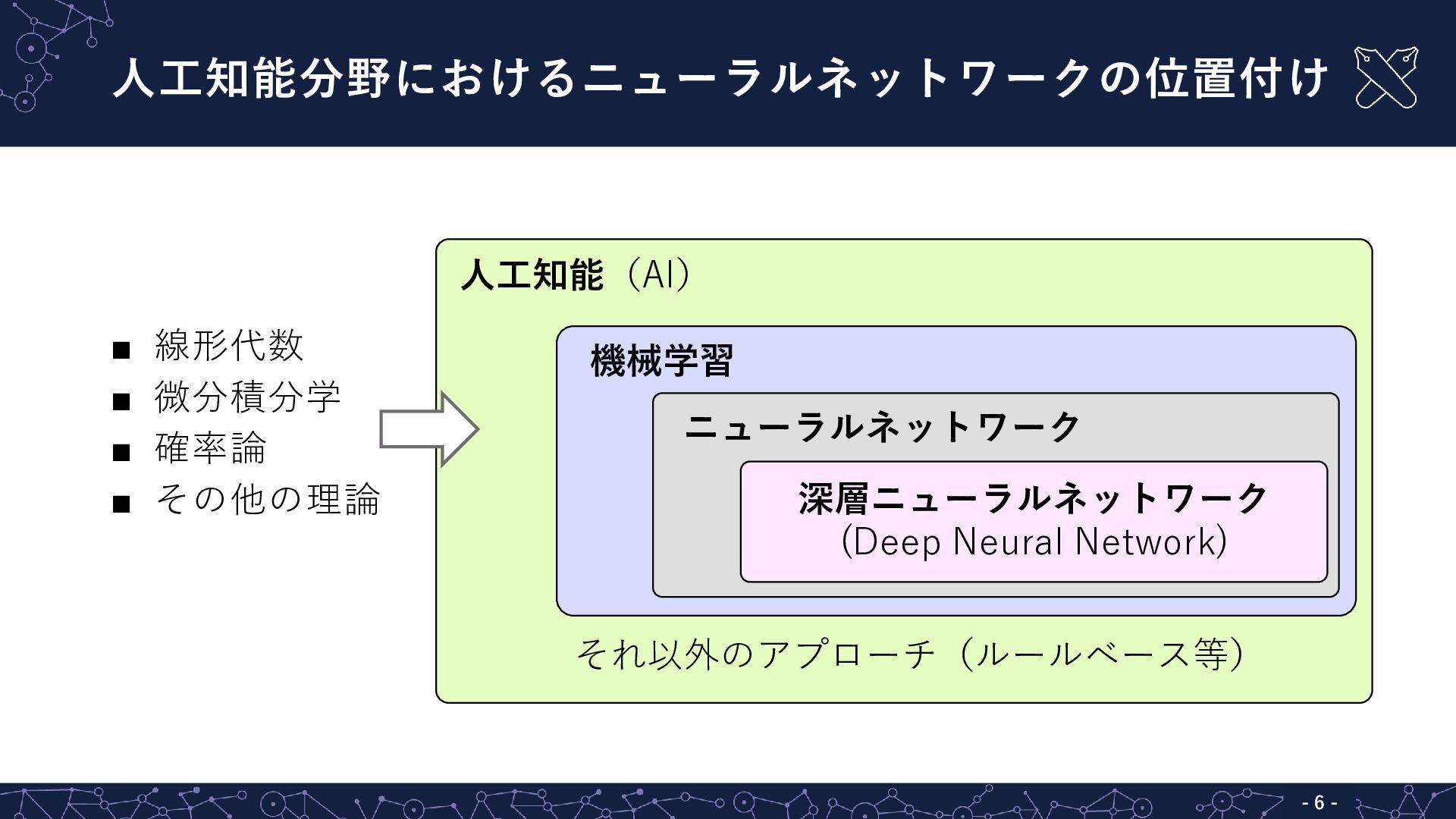

6. 人工知能分野におけるニューラルネットワークの位置付け - - 6 深層ニューラルネットワーク (Deep Neural Network) 人工知能（AI） 機械学習 ニューラルネットワーク それ以外のアプローチ（ルールベース等） ▪ 線形代数 ▪ 微分積分学 ▪ 確率論 ▪ その他の理論
7. 機械学習の主要要素： データ・モデル・目的関数を定めたうえでの最適化問題 - - 7 学習に使用されるデータ ニューラルネット等のモデル モデルの良さを定量化する目的関数 目的関数を最大化/最小化するため に、モデルのパラメータを調整する 最適化

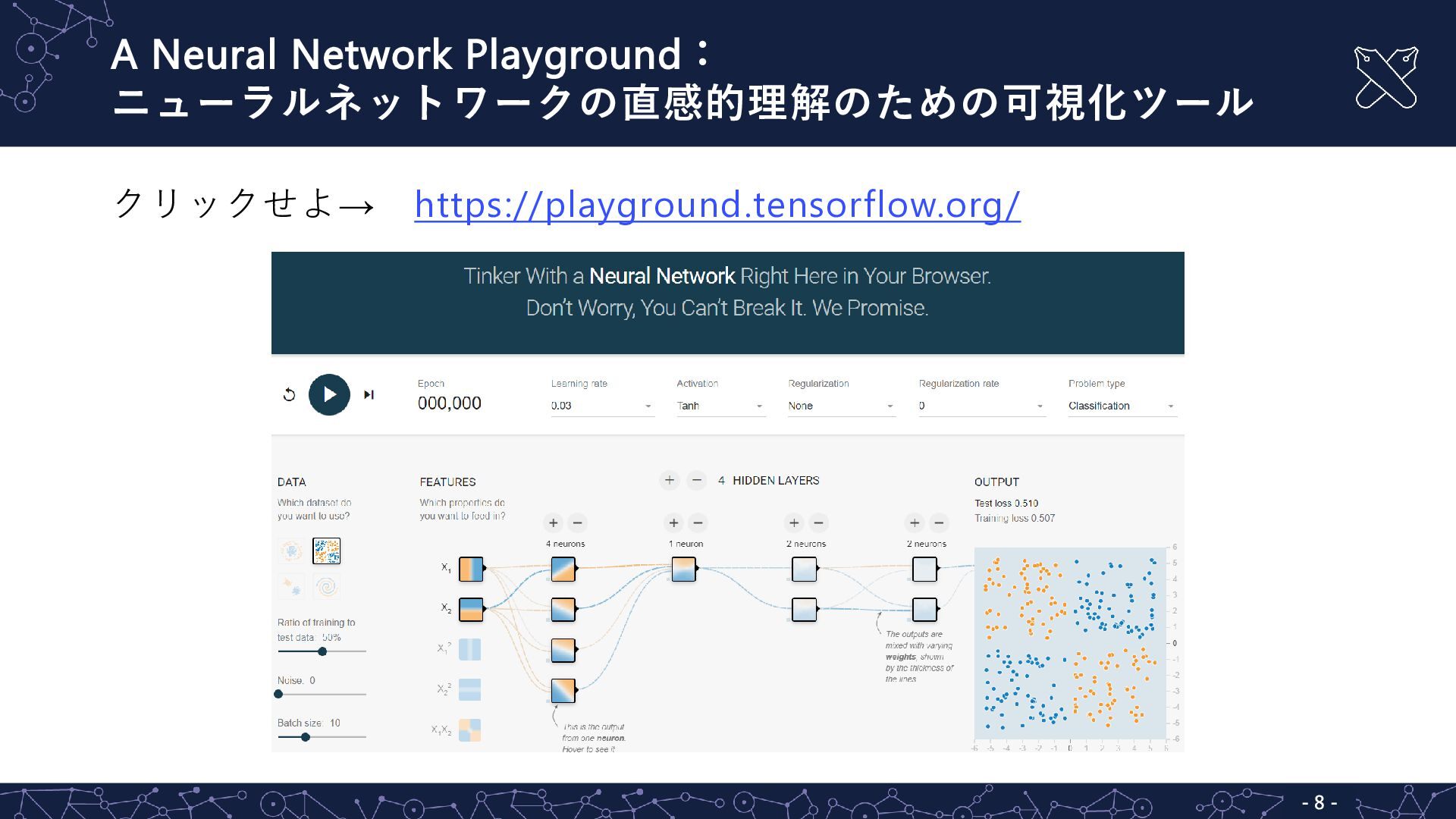

8. A Neural Network Playground： ニューラルネットワークの直感的理解のための可視化ツール - - 8 クリックせよ→ https://playground.tensorflow.org/

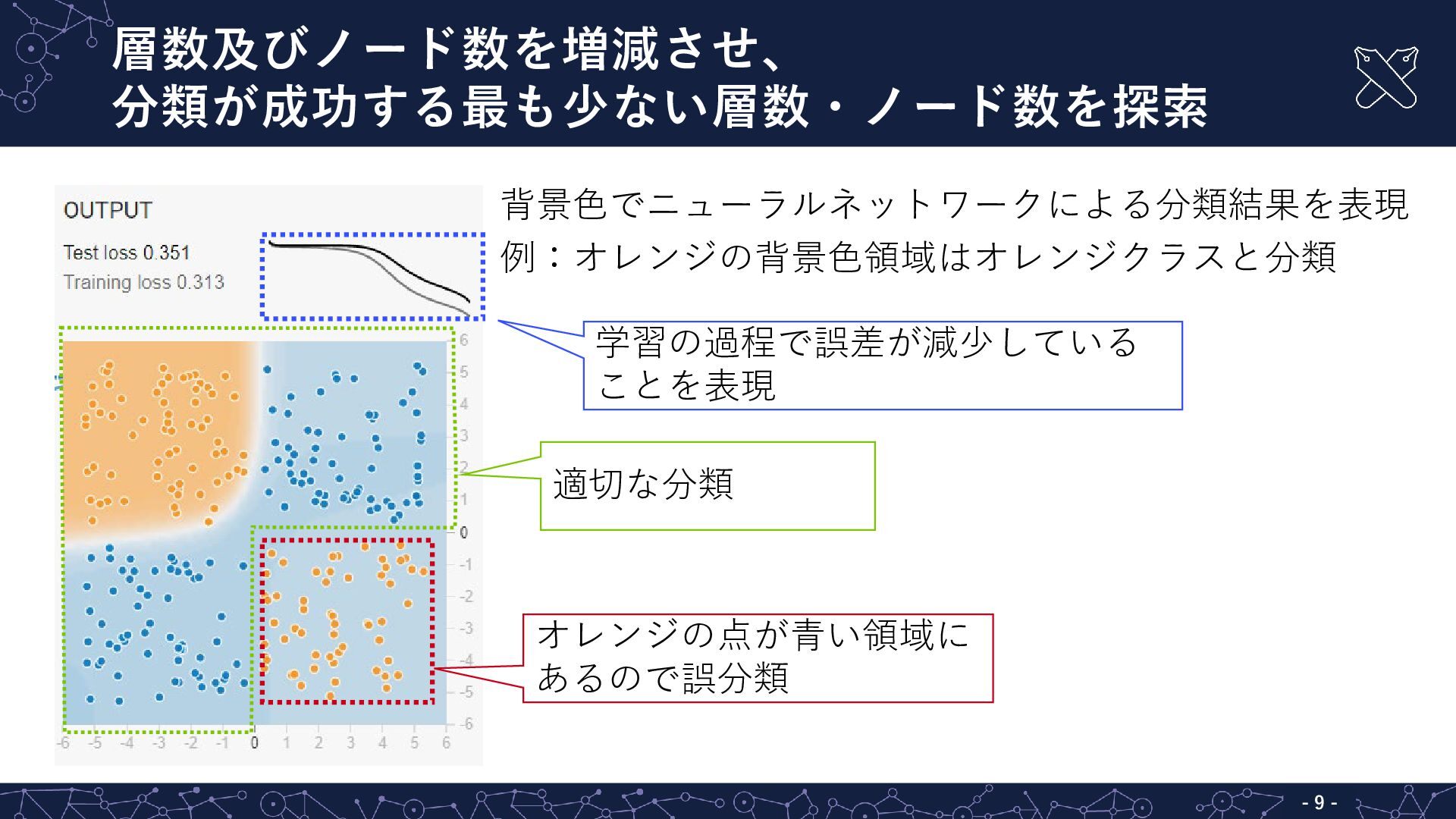

9. 層数及びノード数を増減させ、 分類が成功する最も少ない層数・ノード数を探索 - - 9 適切な分類 オレンジの点が青い領域に あるので誤分類 背景色でニューラルネットワークによる分類結果を表現 例：オレンジの背景色領域はオレンジクラスと分類 学習の過程で誤差が減少している ことを表現

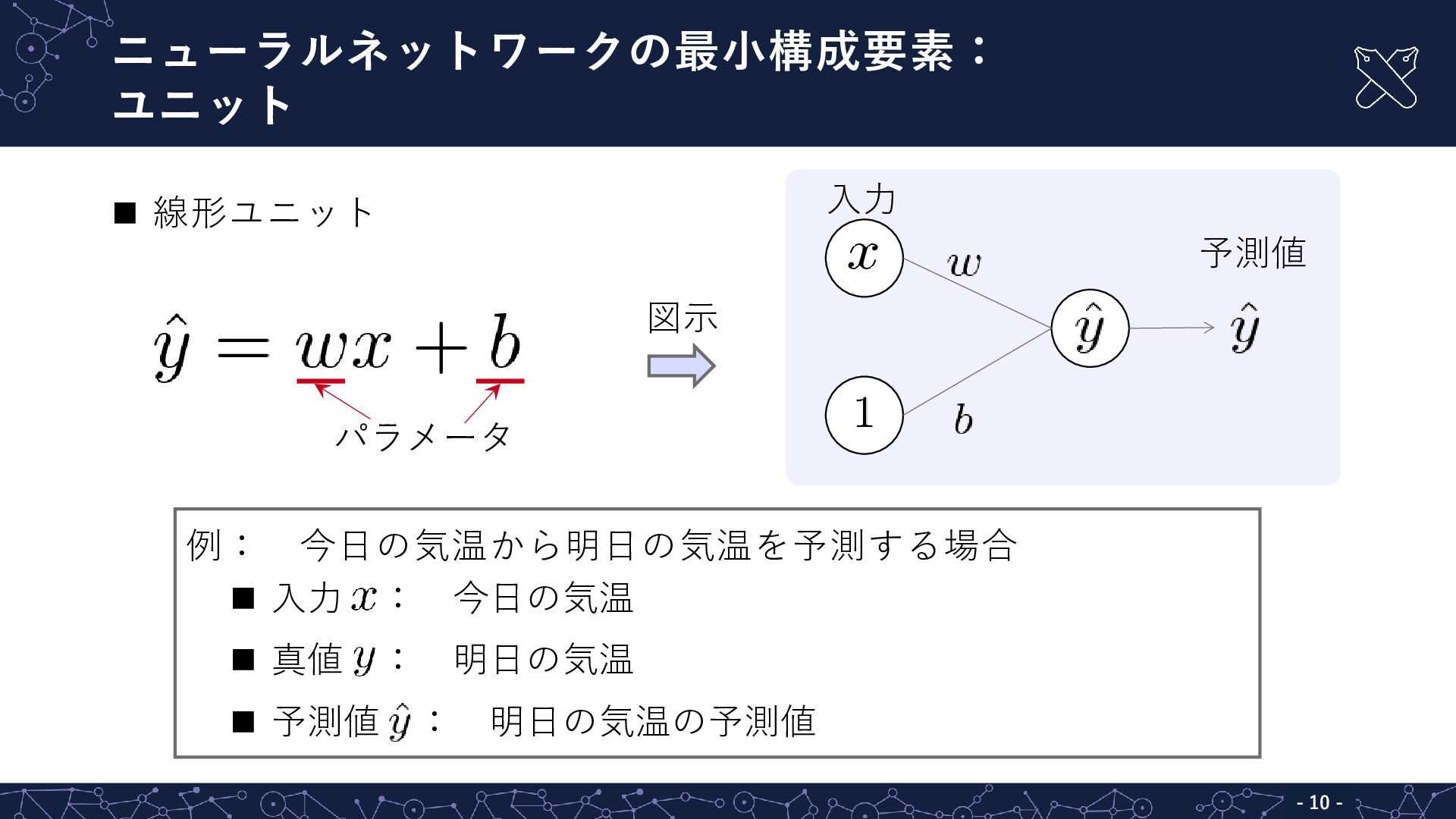

10. ニューラルネットワークの最小構成要素： ユニット - - 10  線形ユニット パラメータ  入力 ： 今日の気温  真値 ： 明日の気温  予測値 ： 明日の気温の予測値 例： 今日の気温から明日の気温を予測する場合 予測値 入力 図示

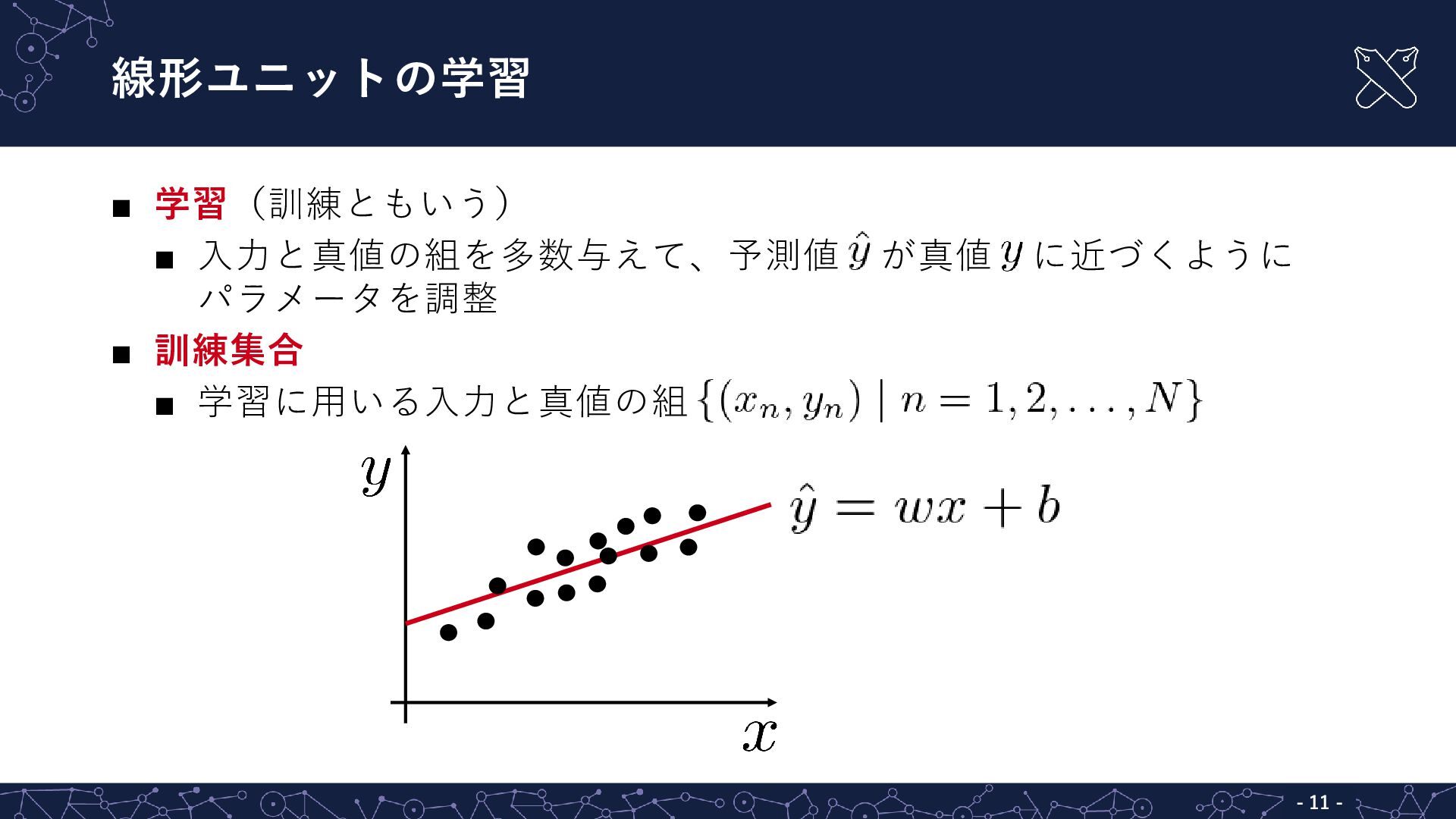

11. 線形ユニットの学習 - - 11 ▪ 学習（訓練ともいう） ▪ 入力と真値の組を多数与えて、予測値 が真値 に近づくように パラメータを調整 ▪ 訓練集合 ▪ 学習に用いる入力と真値の組

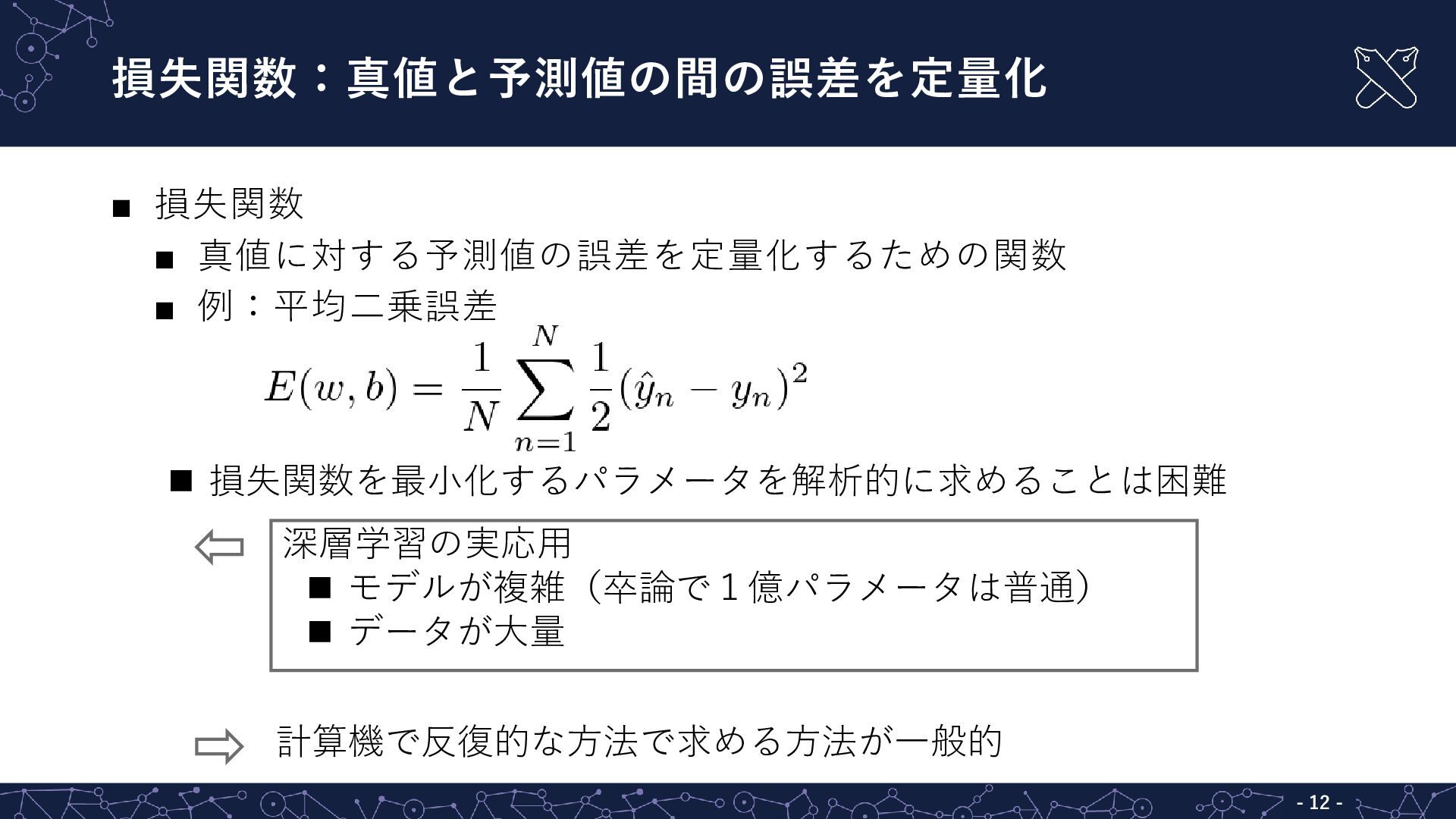

12. ▪ 損失関数 ▪ 真値に対する予測値の誤差を定量化するための関数 ▪ 例：平均二乗誤差 損失関数：真値と予測値の間の誤差を定量化 - - 12  損失関数を最小化するパラメータを解析的に求めることは困難  モデルが複雑（卒論で１億パラメータは普通）  データが大量 深層学習の実応用 計算機で反復的な方法で求める方法が一般的

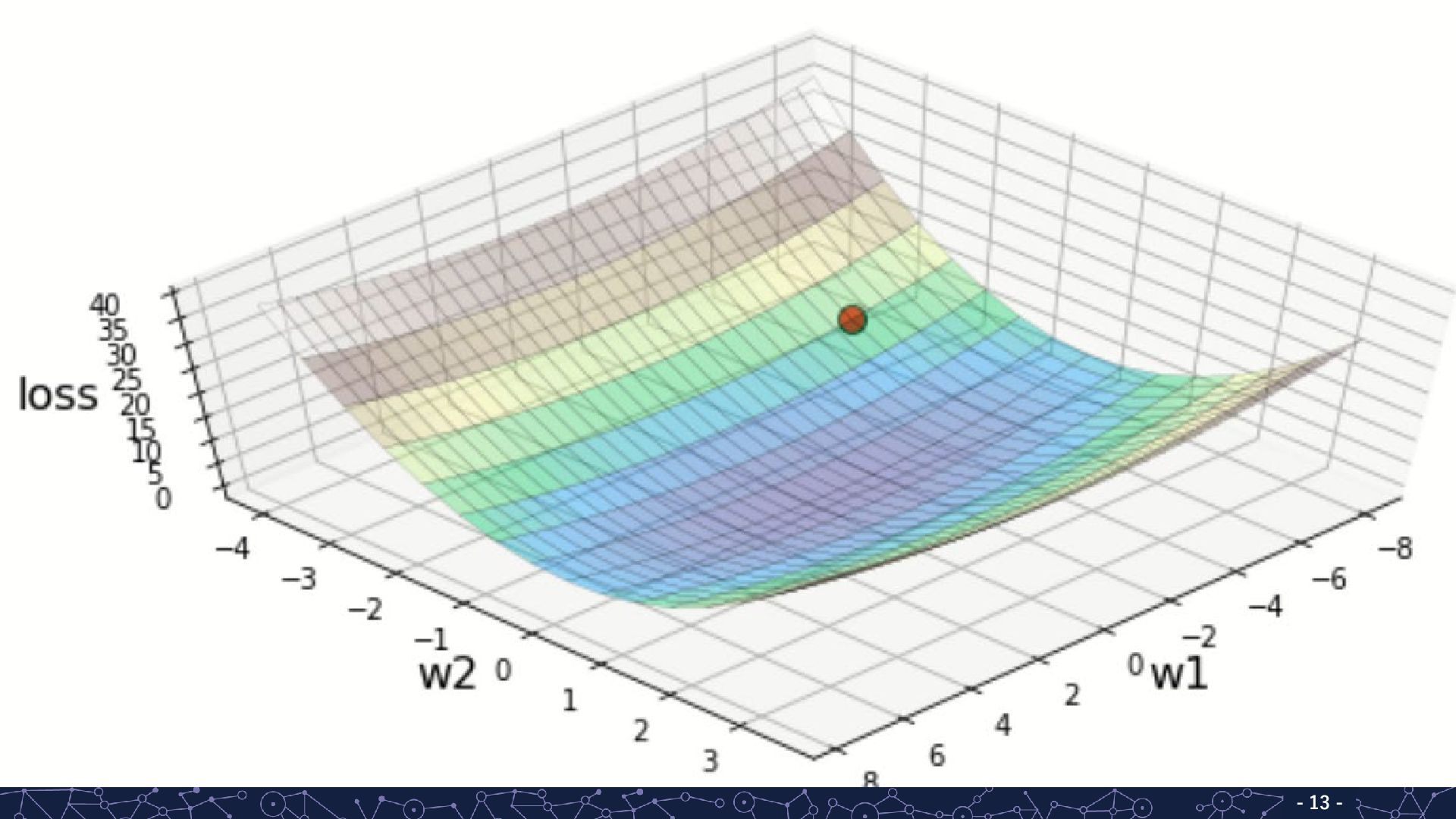

13. - - 13

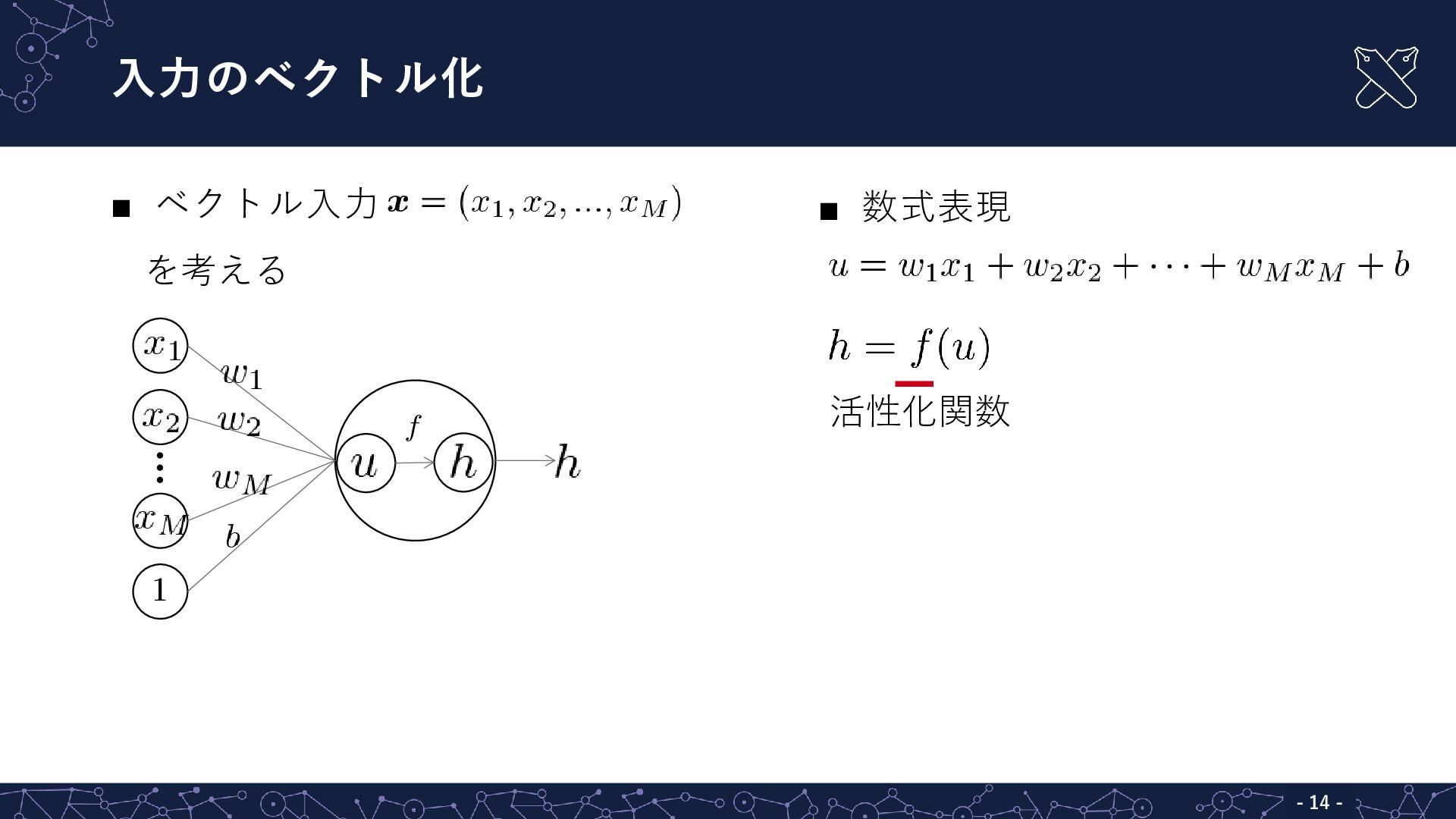

14. 入力のベクトル化 - - 14 ▪ ベクトル入力 ▪ 数式表現 活性化関数 を考える

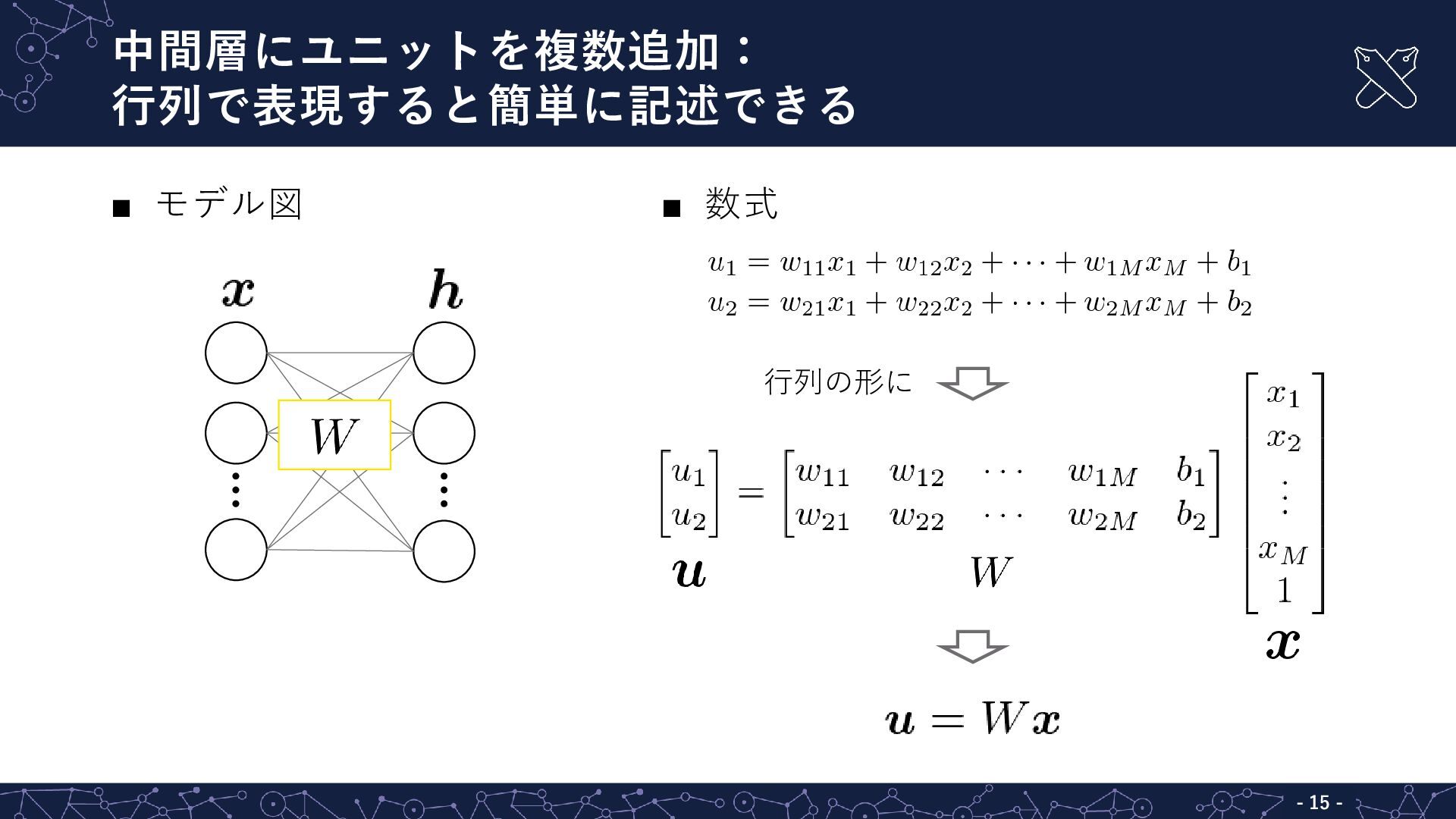

15. 中間層にユニットを複数追加： 行列で表現すると簡単に記述できる - - 15 ▪ モデル図 ▪ 数式 行列の形に

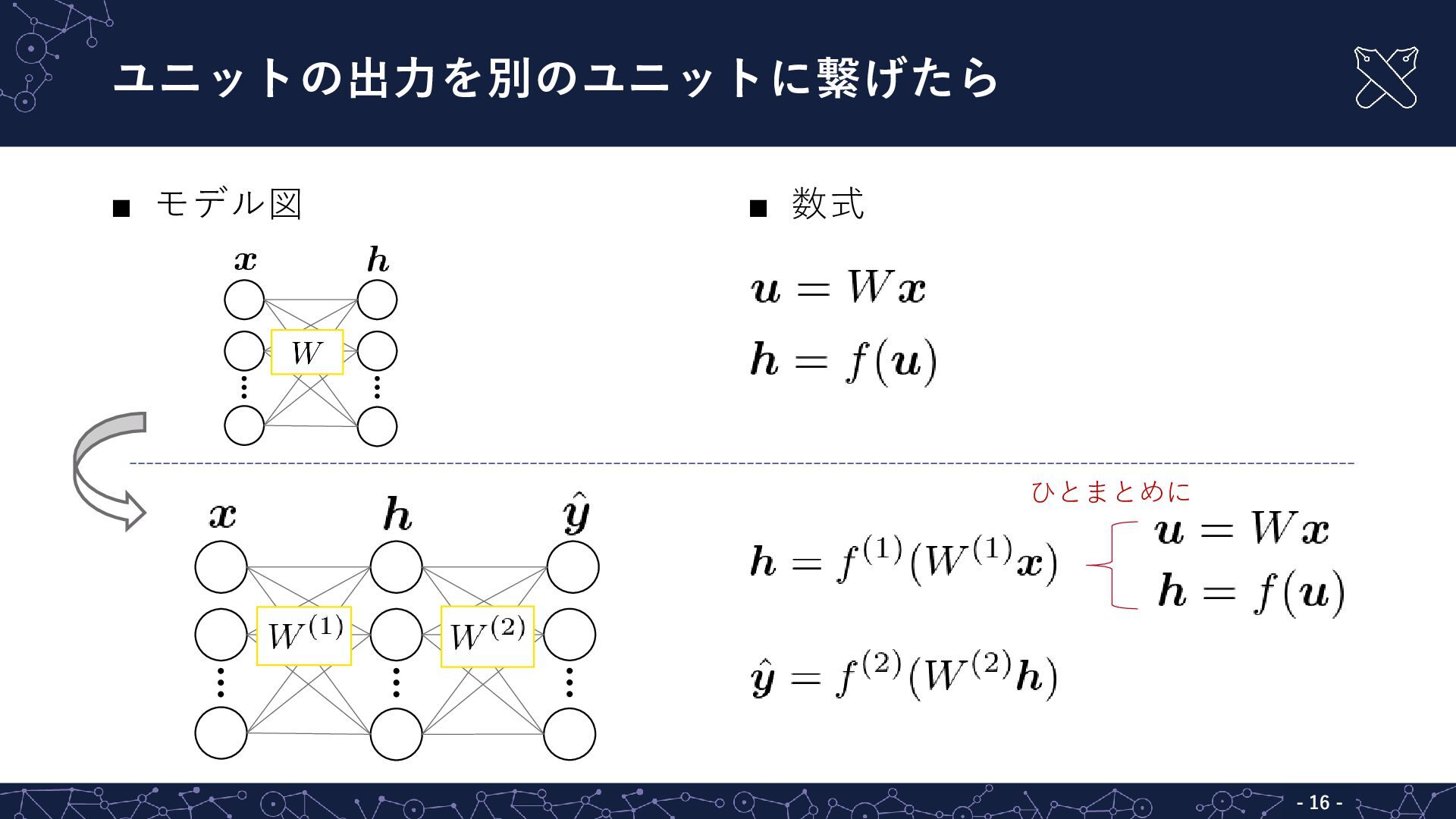

16. ユニットの出力を別のユニットに繋げたら - - 16 ▪ モデル図 ▪ 数式 ひとまとめに

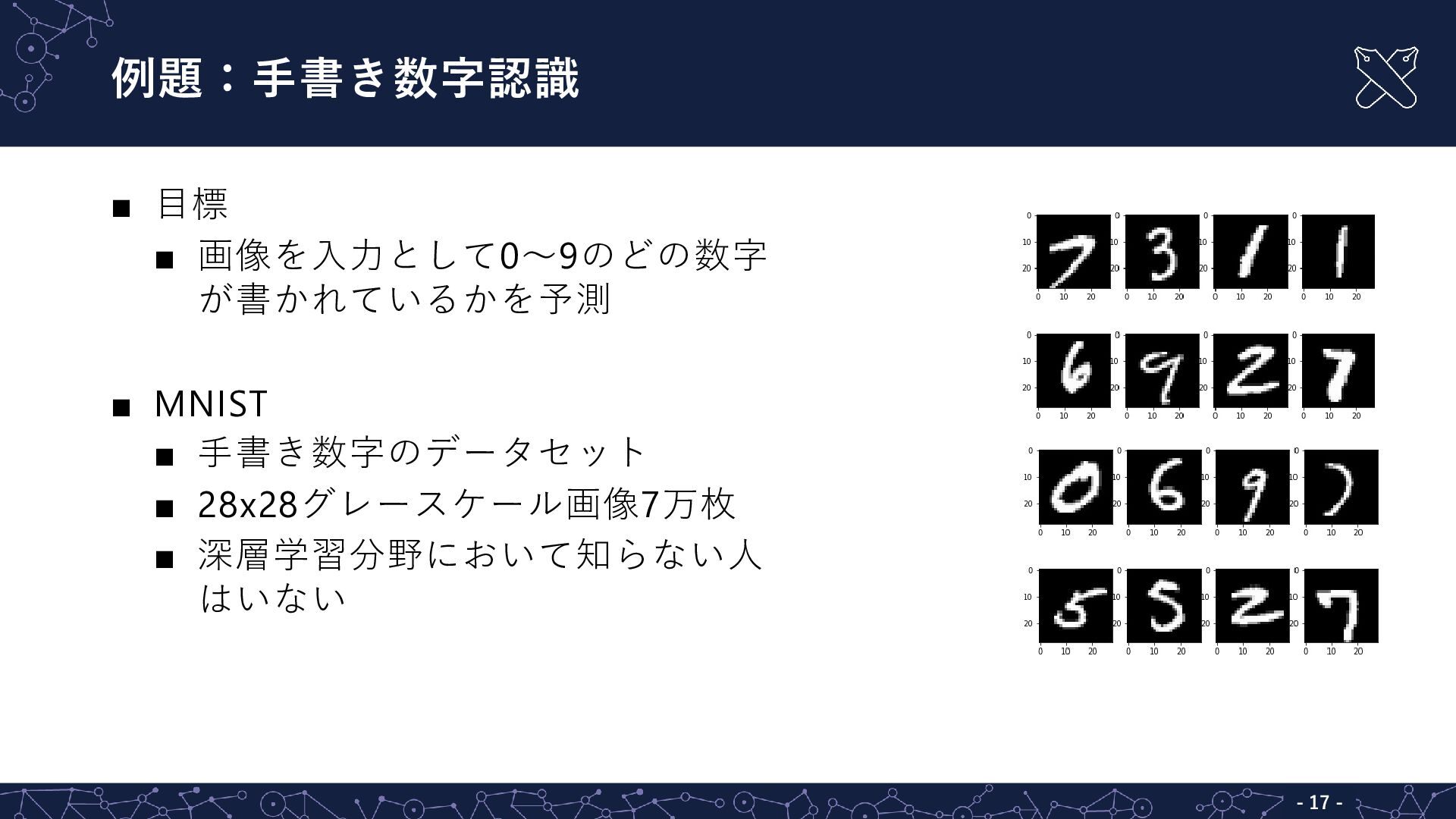

17. 例題：手書き数字認識 - - 17 ▪ 目標 ▪ 画像を入力として0～9のどの数字 が書かれているかを予測 ▪ MNIST ▪ 手書き数字のデータセット ▪ 28x28グレースケール画像7万枚 ▪ 深層学習分野において知らない人 はいない
18. ネットワークへの入力 - - 18  画像データをどのように入力すればよいか 入力層 出力層 中間層 28x28の行列 (各値は画素値) 28×28の行列だと考える

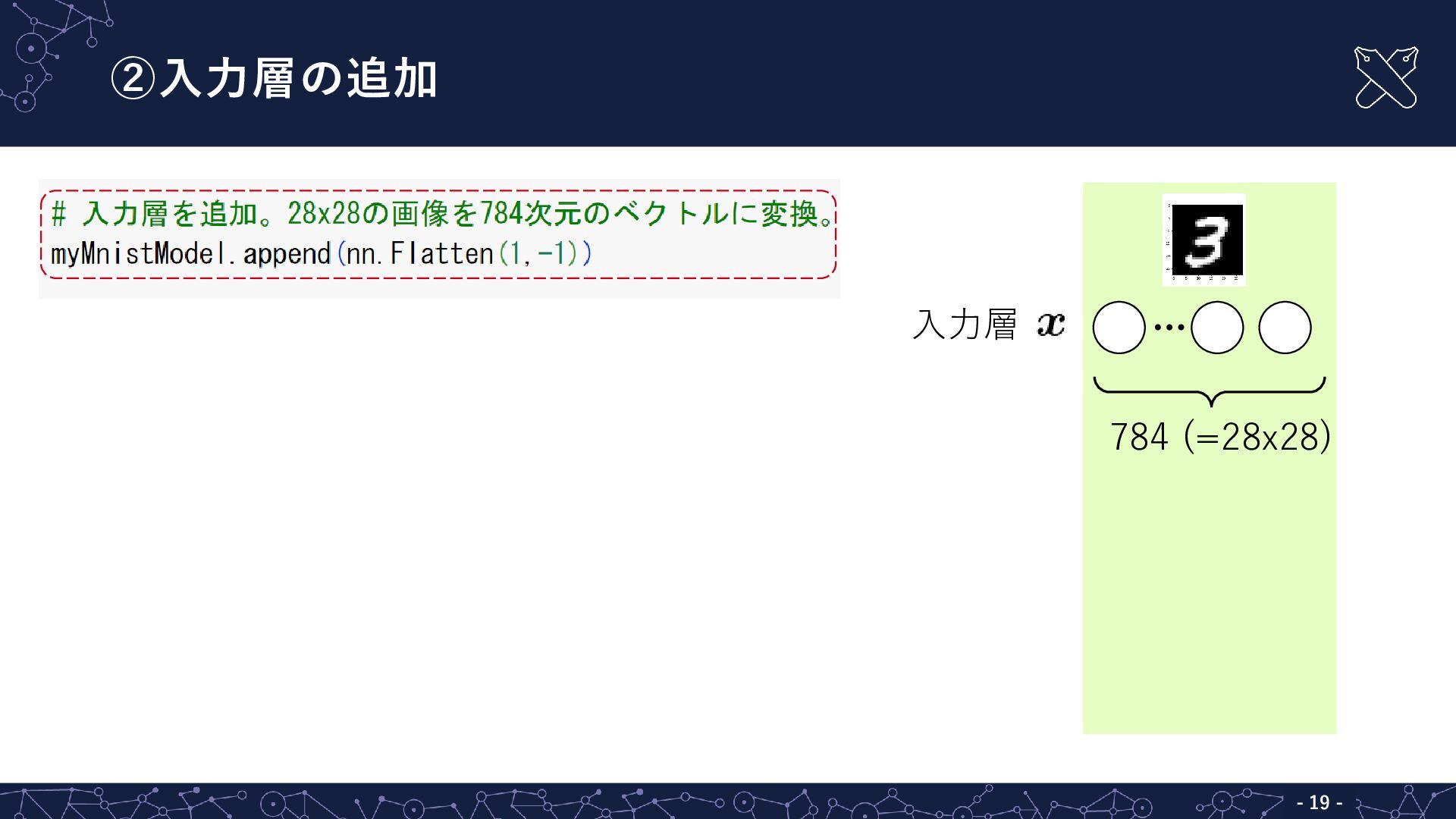

19. ②入力層の追加 - - 19 入力層 784 (=28x28)

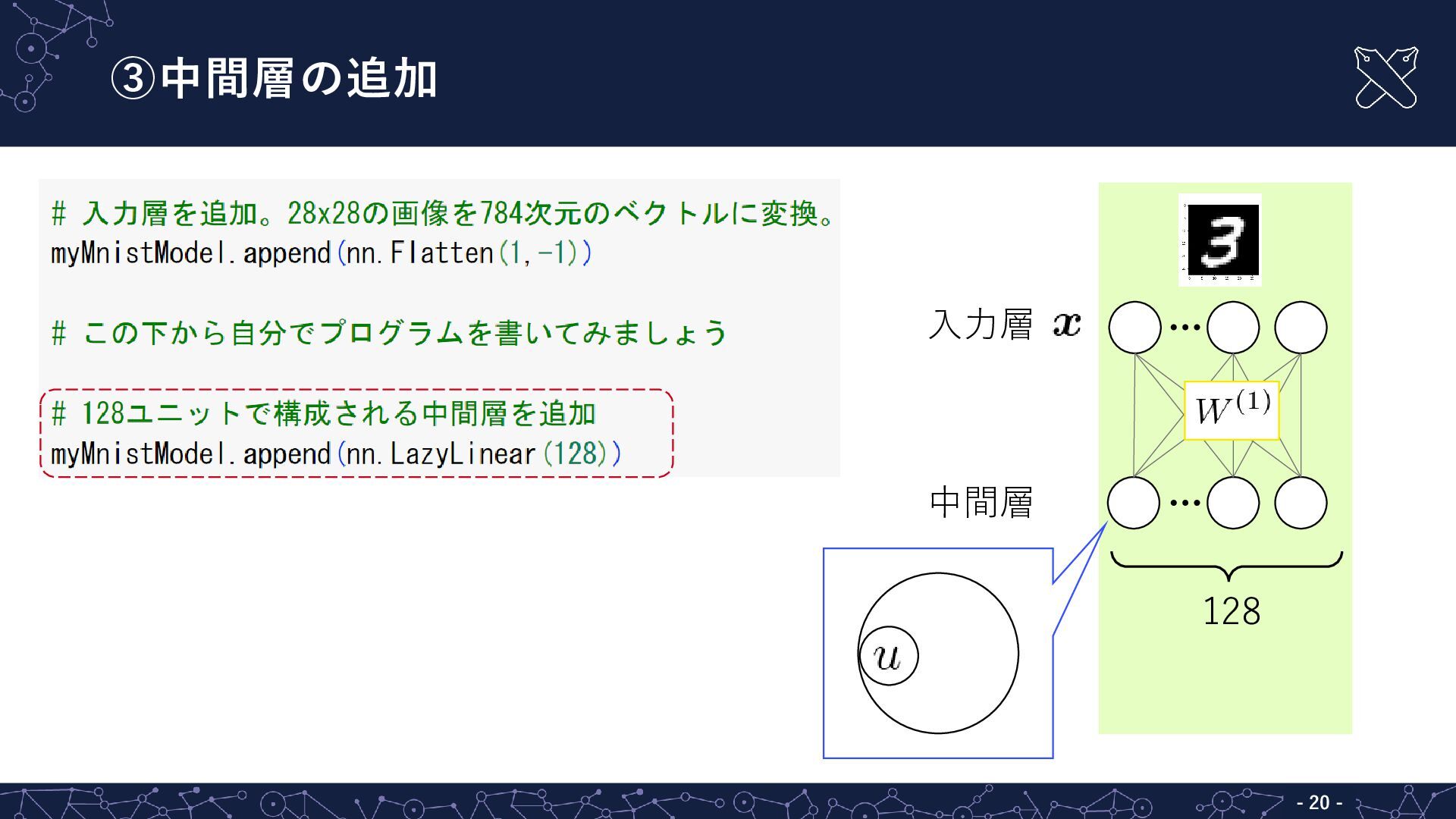

20. ③中間層の追加 - - 20 入力層 中間層 128

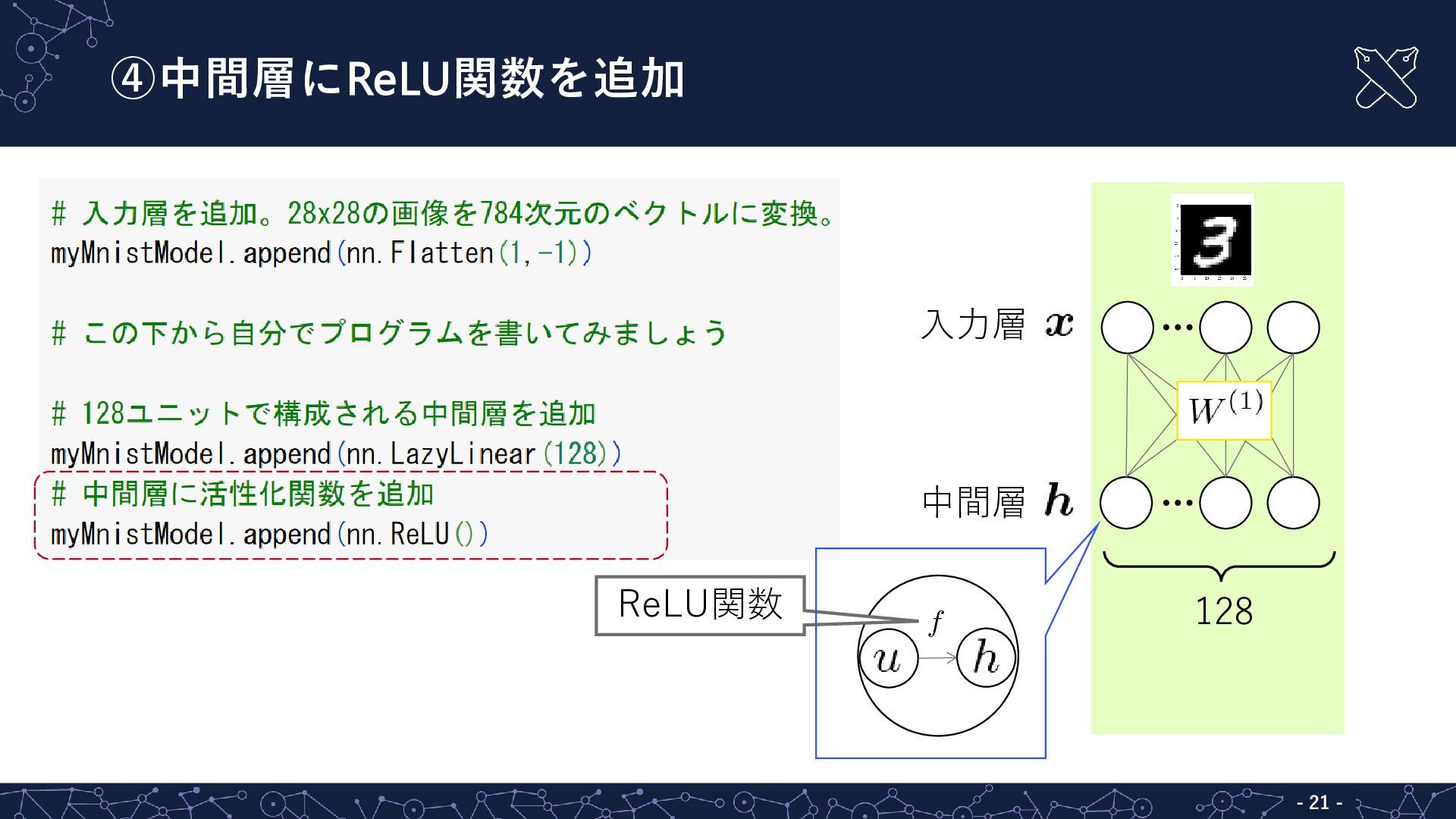

21. ④中間層にReLU関数を追加 - - 21 入力層 中間層 128 ReLU関数

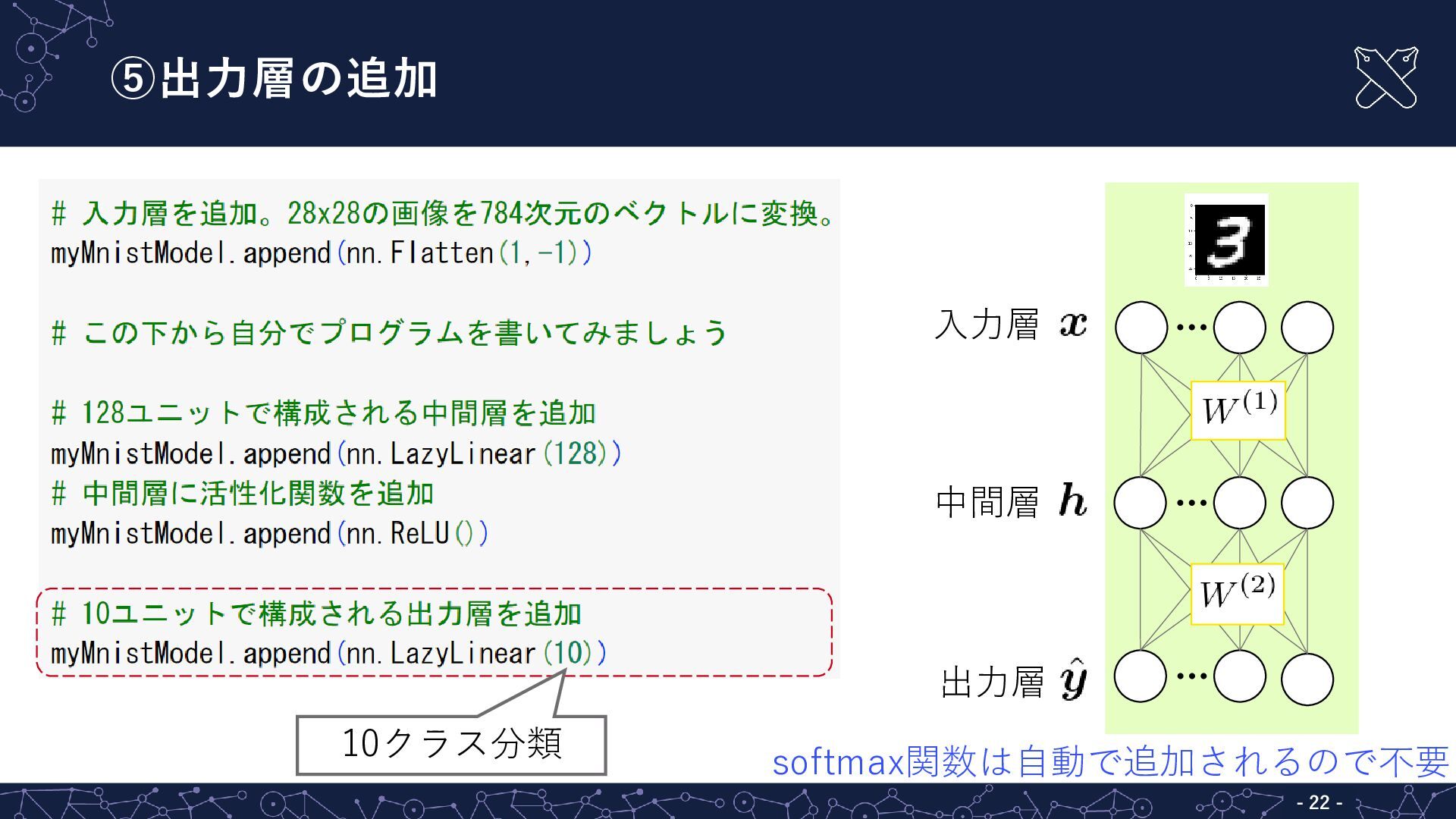

22. ⑤出力層の追加 - - 22 softmax関数は自動で追加されるので不要 入力層 出力層 中間層 10クラス分類

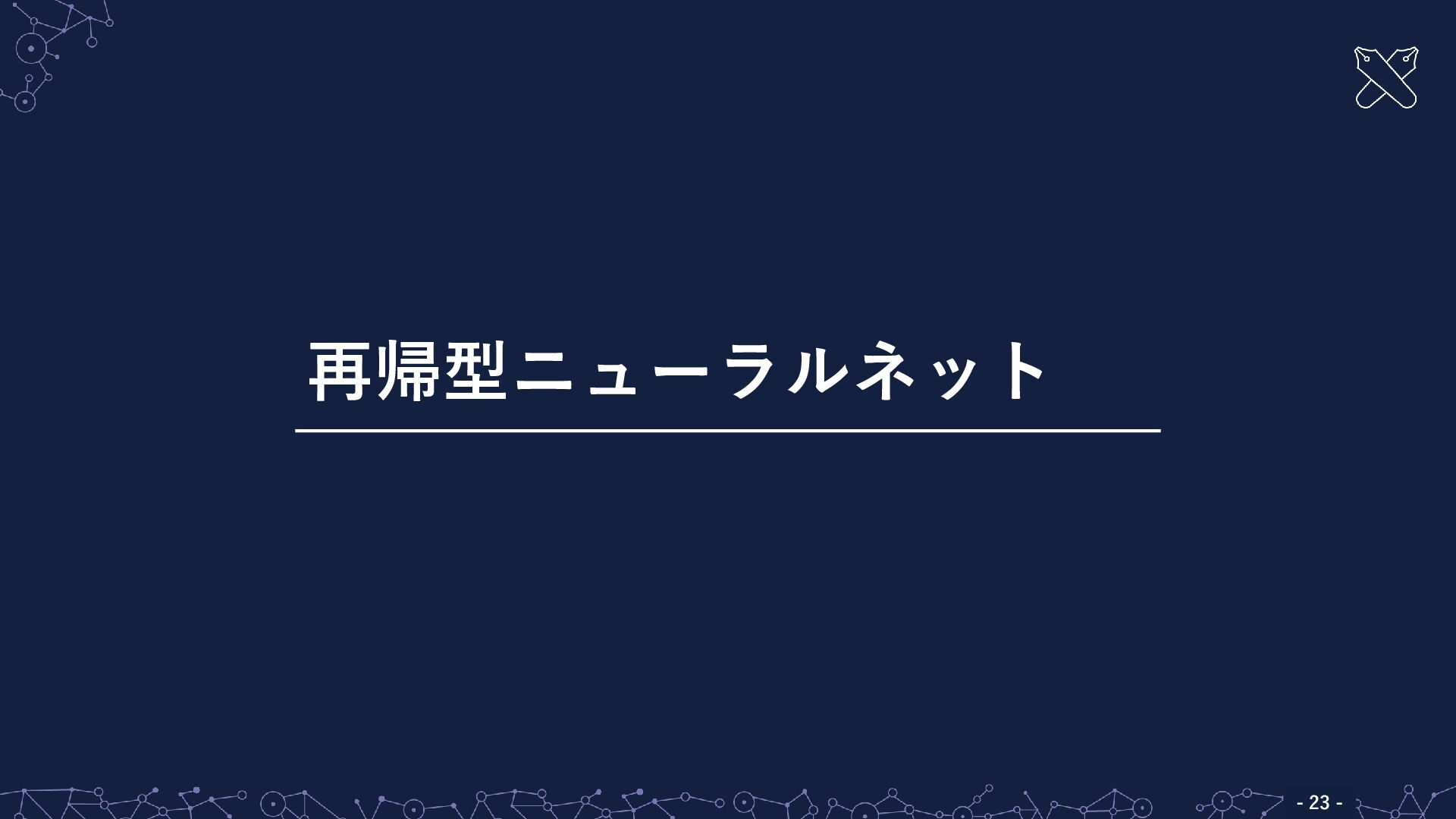

23. 再帰型ニューラルネット - - 23

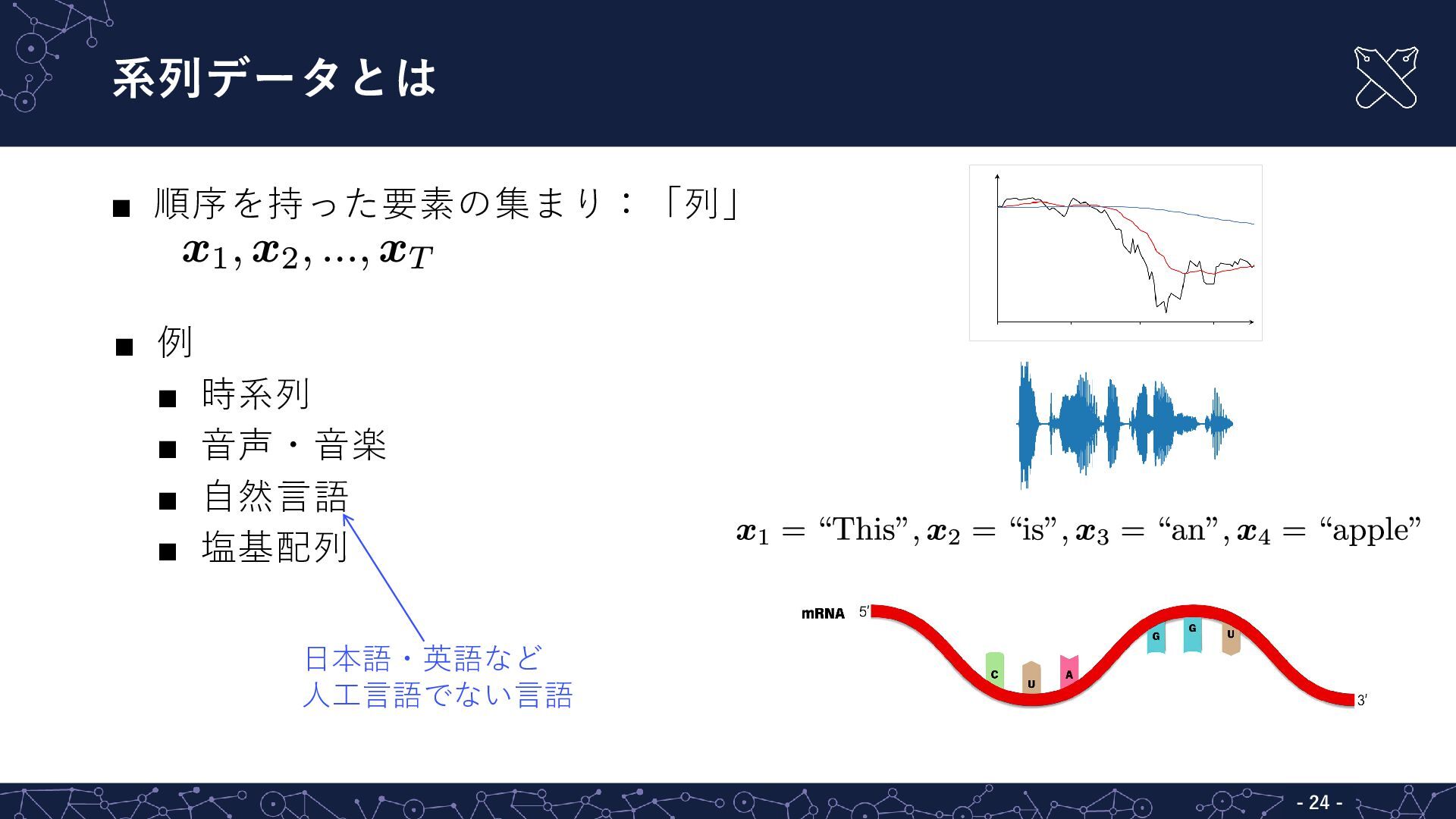

24. 系列データとは ▪ 順序を持った要素の集まり：「列」 ▪ 例 ▪ 時系列 ▪ 音声・音楽 ▪ 自然言語 ▪ 塩基配列 - - 24 日本語・英語など 人工言語でない言語

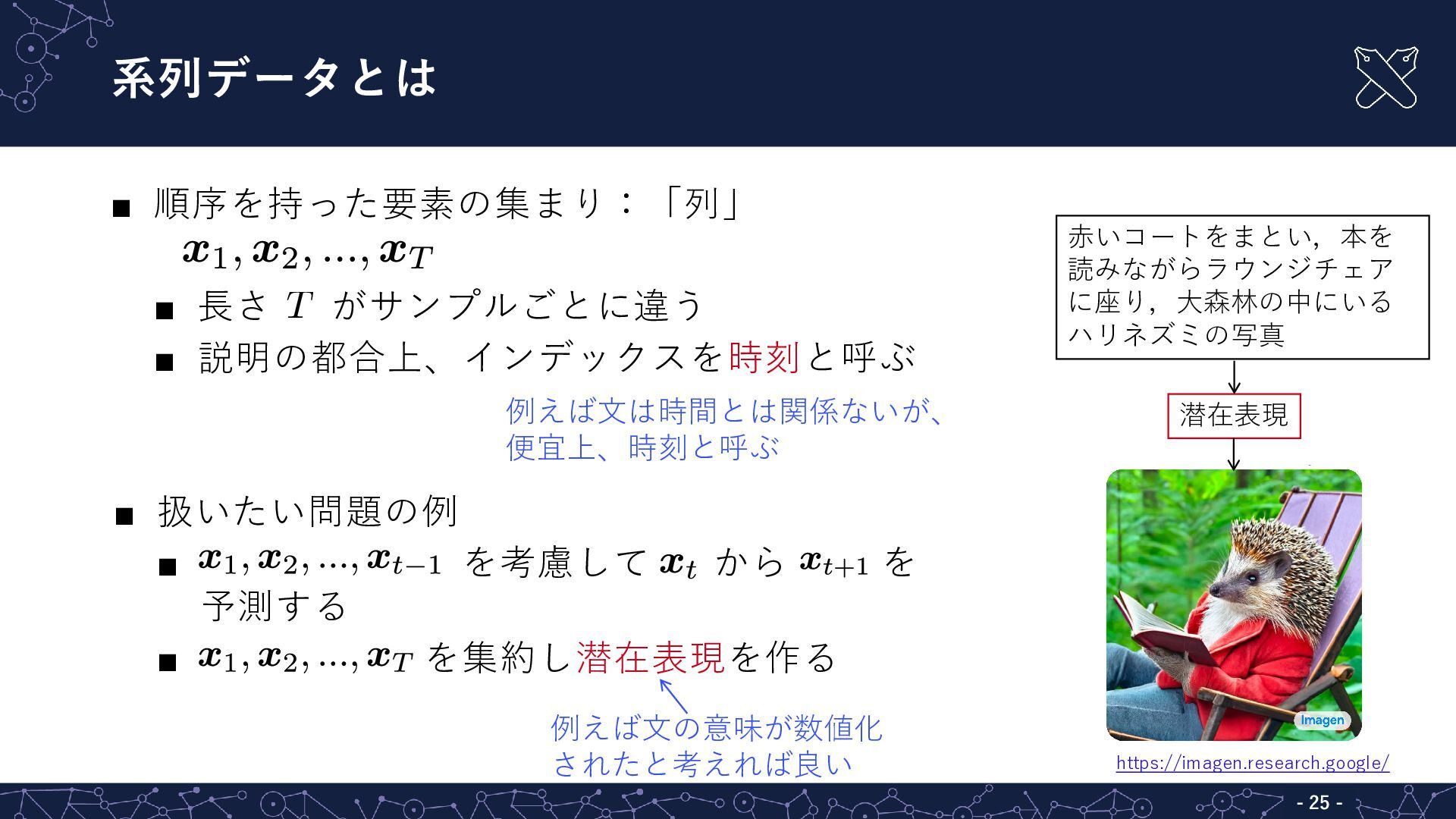

25. 系列データとは ▪ 順序を持った要素の集まり：「列」 ▪ 長さ がサンプルごとに違う ▪ 説明の都合上、インデックスを時刻と呼ぶ ▪ 扱いたい問題の例 ▪ を考慮して から を 予測する ▪ を集約し潜在表現を作る - - 25 https://imagen.research.google/ 赤いコートをまとい，本を 読みながらラウンジチェア に座り，大森林の中にいる ハリネズミの写真 例えば文は時間とは関係ないが、 便宜上、時刻と呼ぶ 潜在表現 例えば文の意味が数値化 されたと考えれば良い

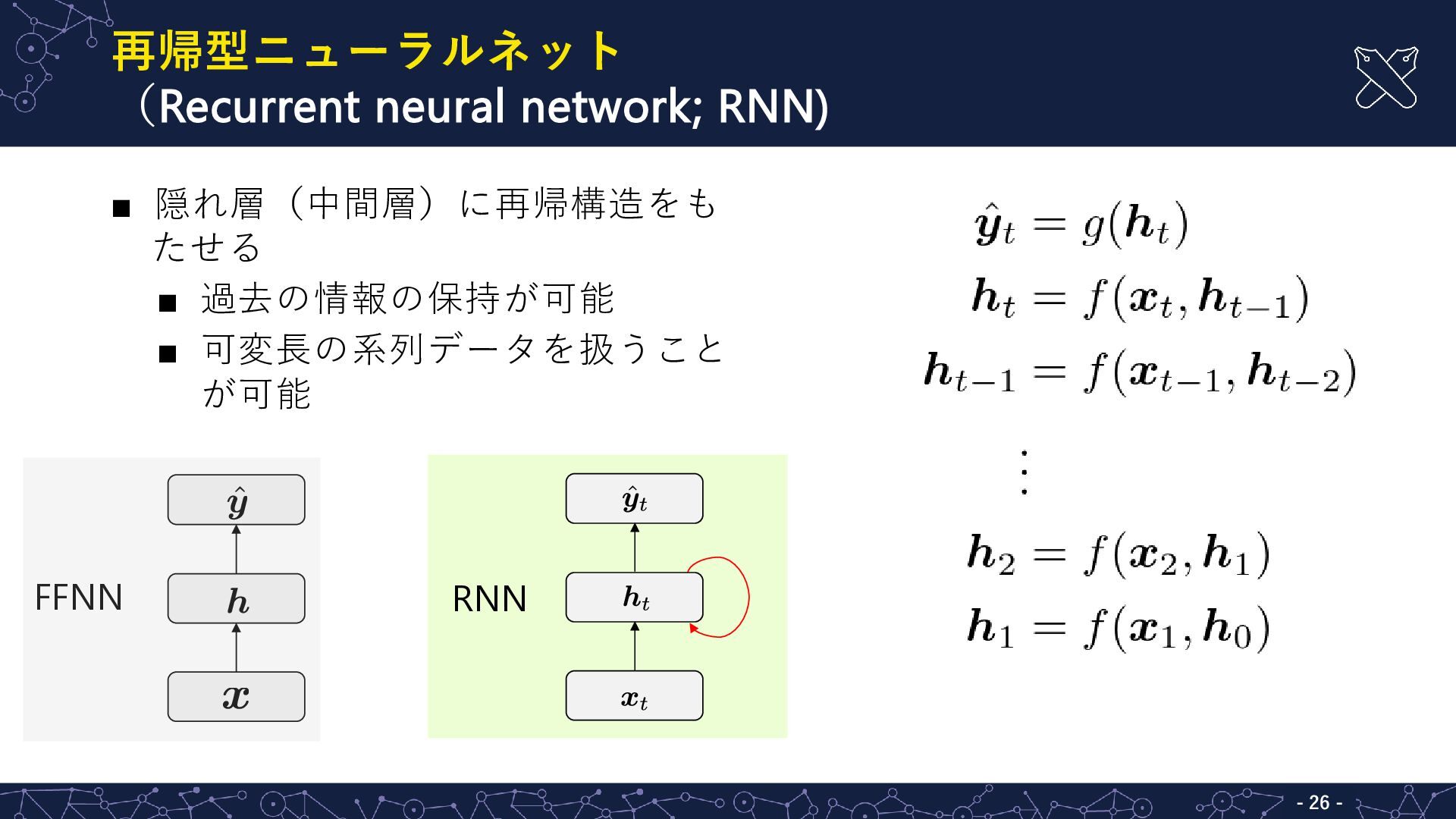

26. 再帰型ニューラルネット （Recurrent neural network; RNN) ▪ 隠れ層（中間層）に再帰構造をも たせる ▪ 過去の情報の保持が可能 ▪ 可変長の系列データを扱うこと が可能 - - 26 RNN FFNN

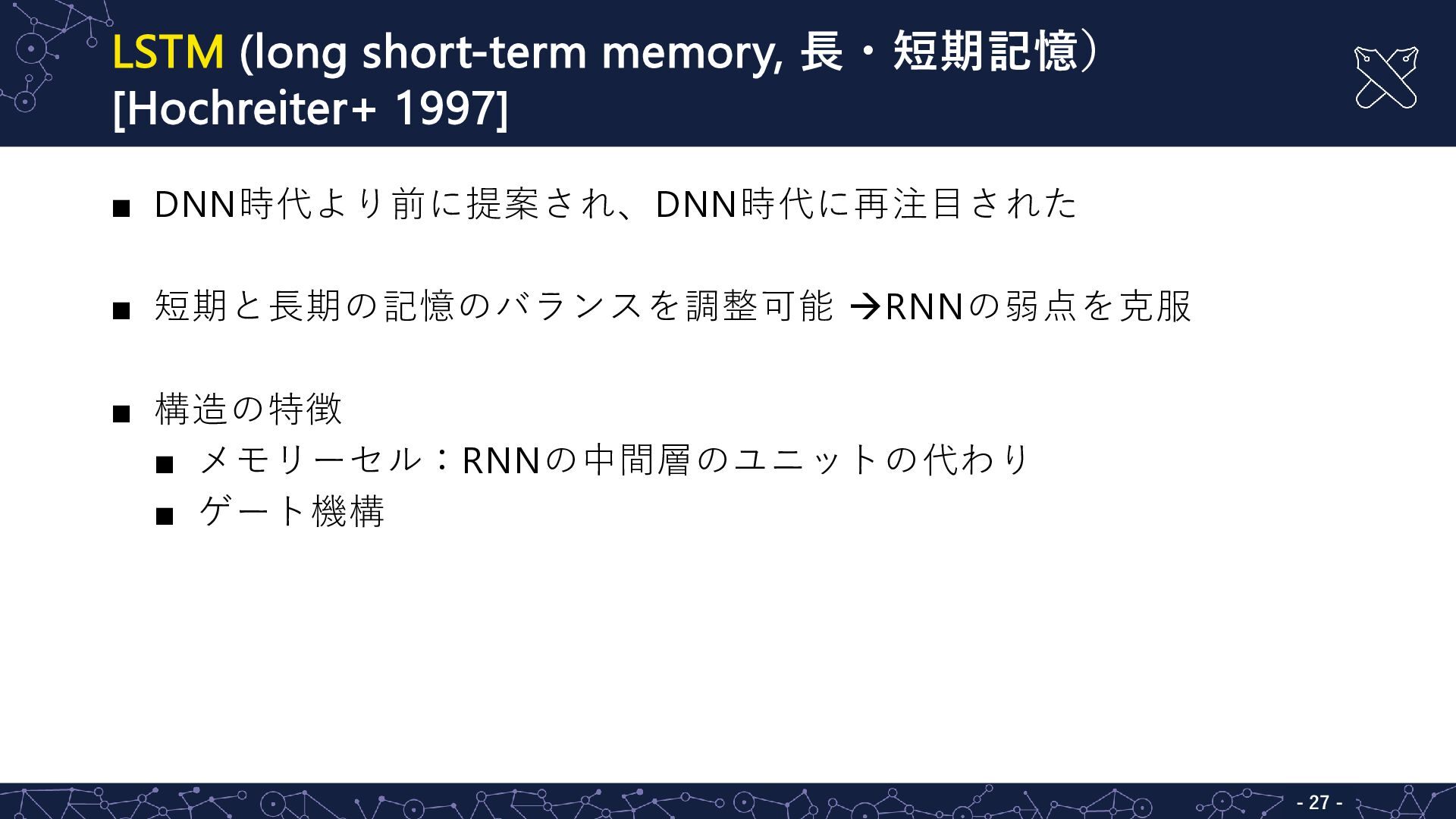

27. LSTM (long short-term memory, 長・短期記憶） [Hochreiter+ 1997] - - 27 ▪ DNN時代より前に提案され、DNN時代に再注目された ▪ 短期と長期の記憶のバランスを調整可能 RNNの弱点を克服 ▪ 構造の特徴 ▪ メモリーセル：RNNの中間層のユニットの代わり ▪ ゲート機構

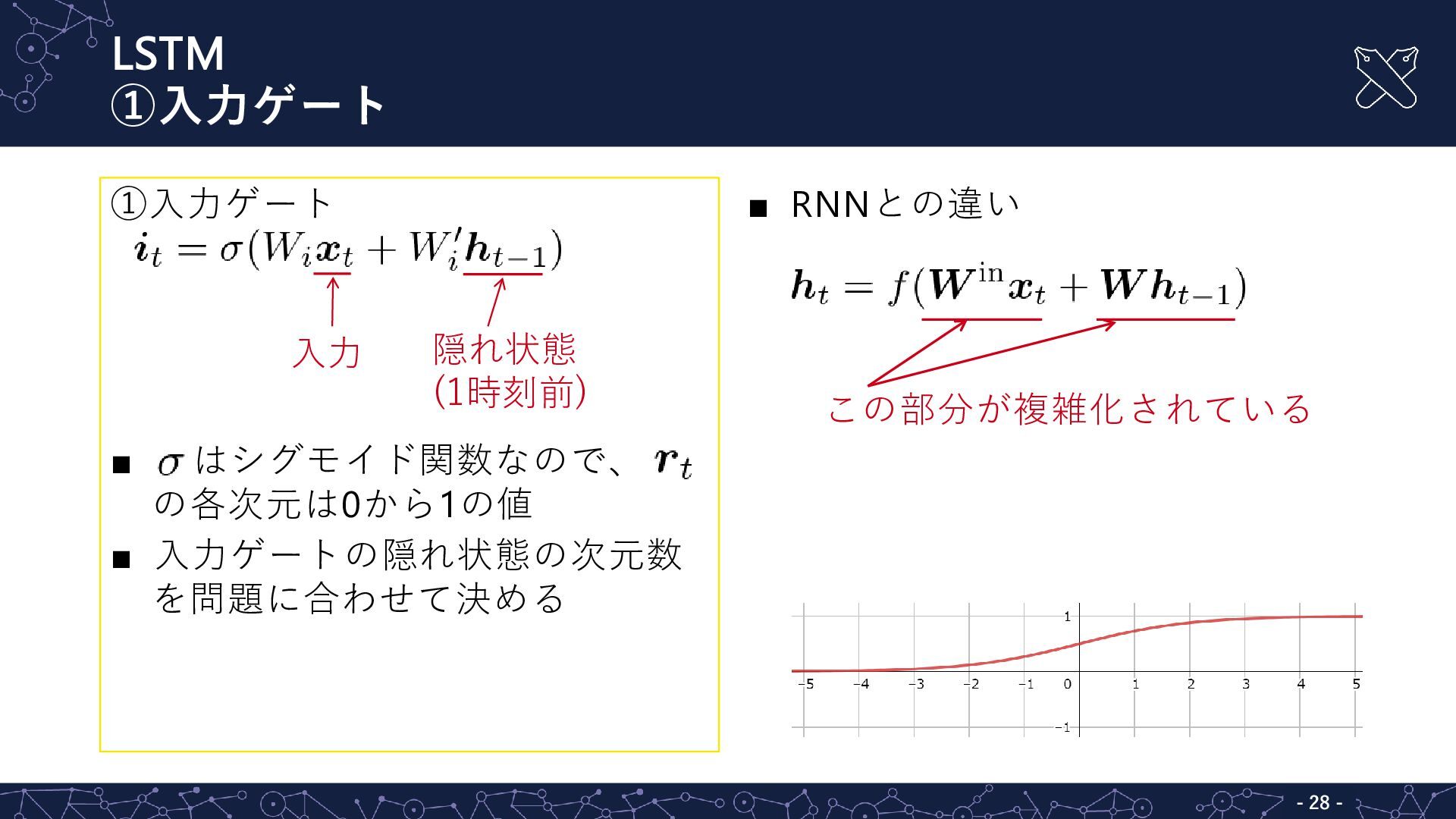

28. LSTM ①入力ゲート - - 28 ①入力ゲート ▪ はシグモイド関数なので、 の各次元は0から1の値 ▪ 入力ゲートの隠れ状態の次元数 を問題に合わせて決める ▪ RNNとの違い この部分が複雑化されている 入力 隠れ状態 (1時刻前)

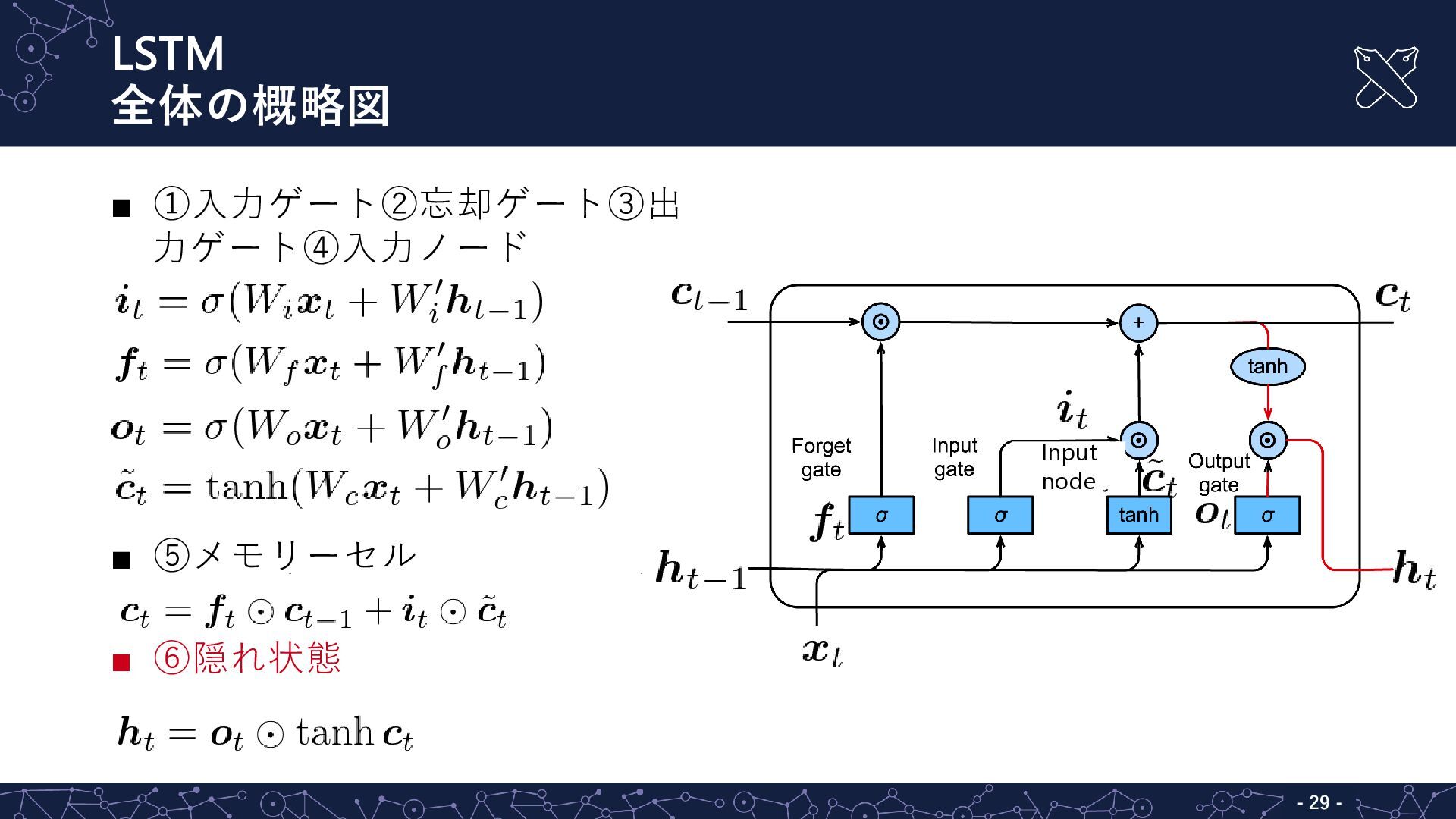

29. LSTM 全体の概略図 - - 29 ▪ ①入力ゲート②忘却ゲート③出 力ゲート④入力ノード ▪ ⑤メモリーセル ▪ ⑥隠れ状態 Input node

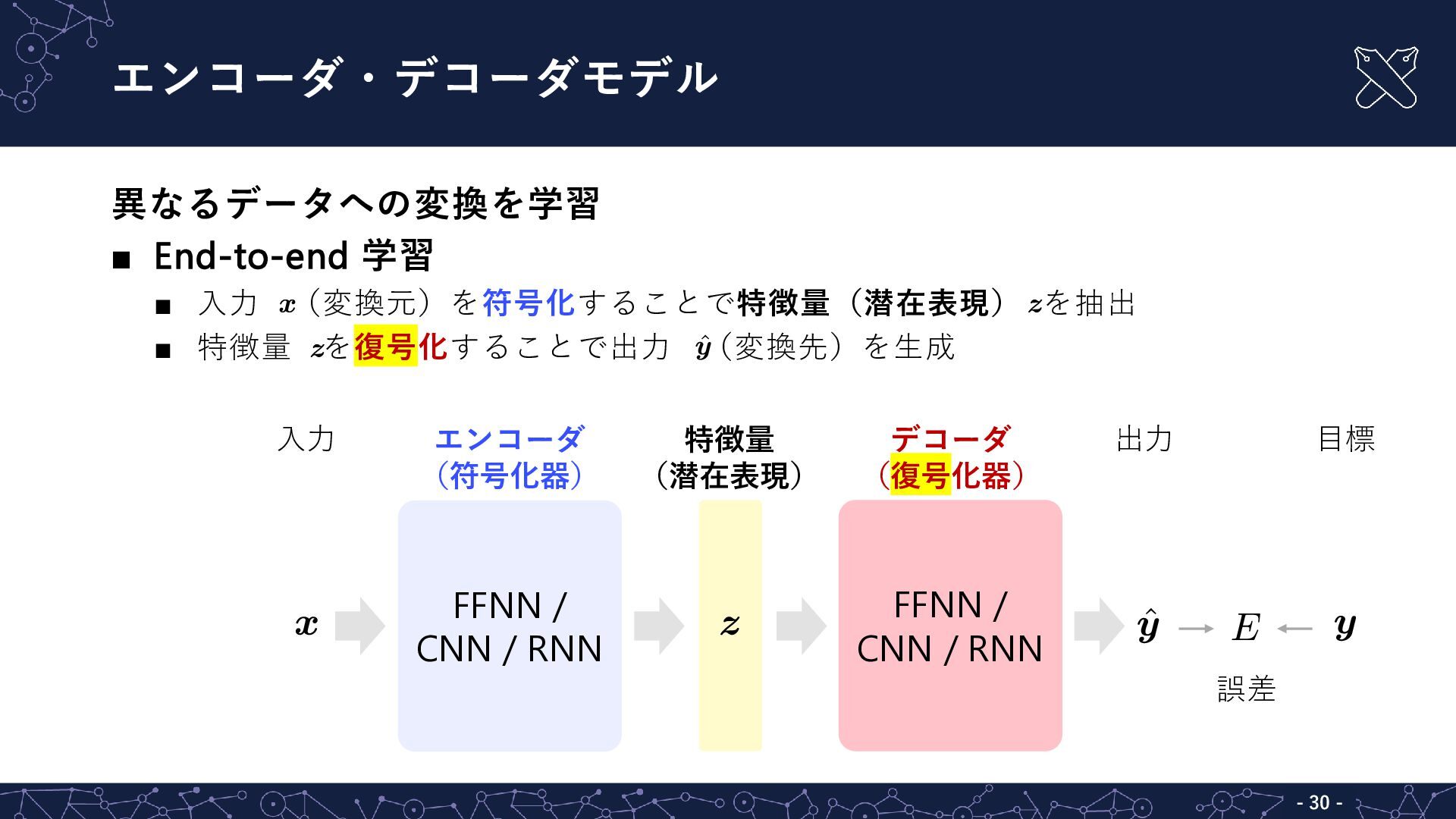

30. エンコーダ・デコーダモデル - - 30 異なるデータへの変換を学習 ▪ End-to-end 学習 ▪ 入力 （変換元）を符号化することで特徴量（潜在表現） を抽出 ▪ 特徴量 を復号化することで出力 （変換先）を生成 入力 出力 FFNN / CNN / RNN FFNN / CNN / RNN 目標 誤差 エンコーダ （符号化器） デコーダ （復号化器） 特徴量 （潜在表現）

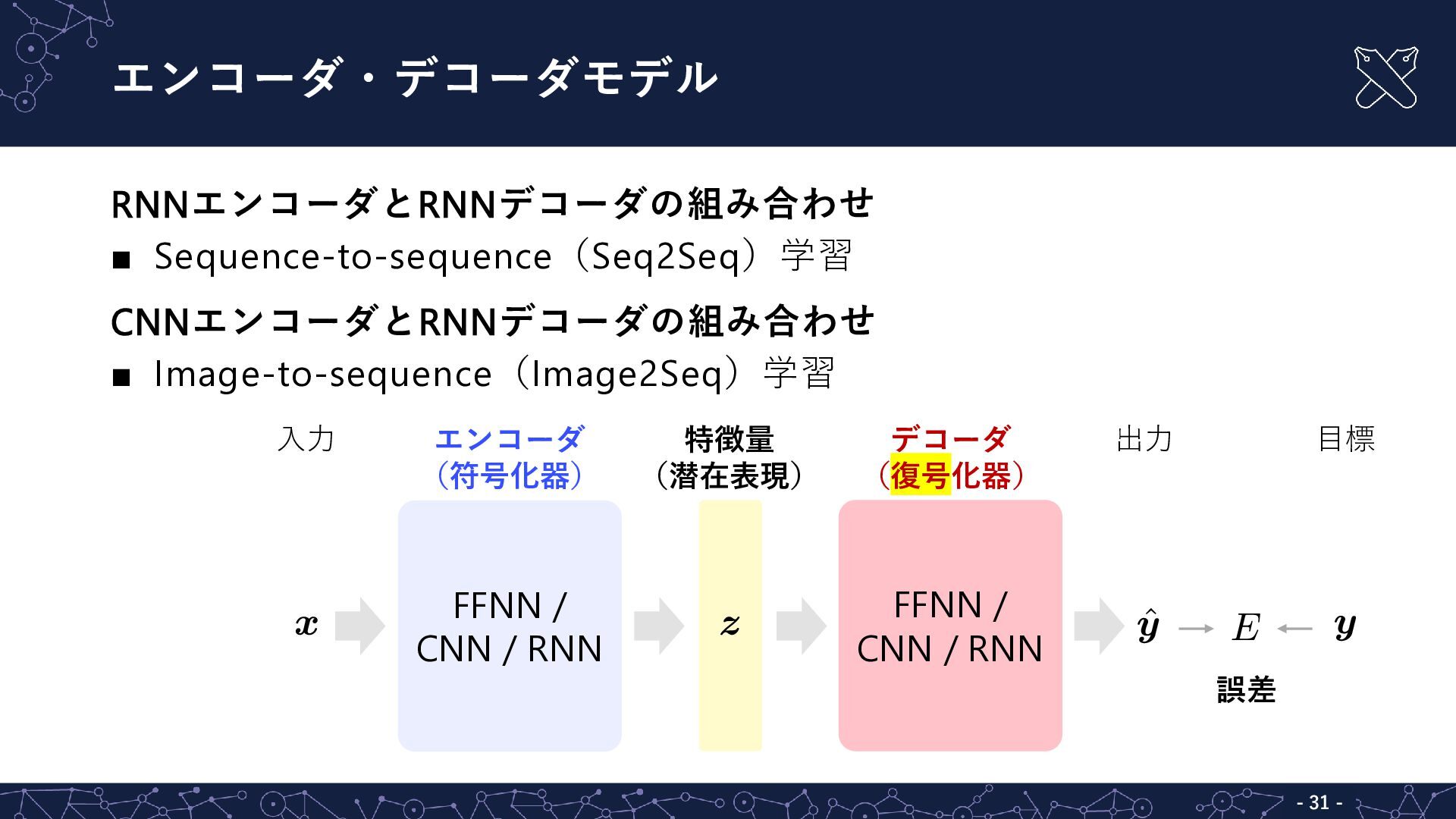

31. エンコーダ・デコーダモデル - - 31 RNNエンコーダとRNNデコーダの組み合わせ ▪ Sequence-to-sequence（Seq2Seq）学習 CNNエンコーダとRNNデコーダの組み合わせ ▪ Image-to-sequence（Image2Seq）学習 入力 出力 FFNN / CNN / RNN FFNN / CNN / RNN 目標 誤差 エンコーダ （符号化器） デコーダ （復号化器） 特徴量 （潜在表現）
32. 汎化と過学習 - - 32

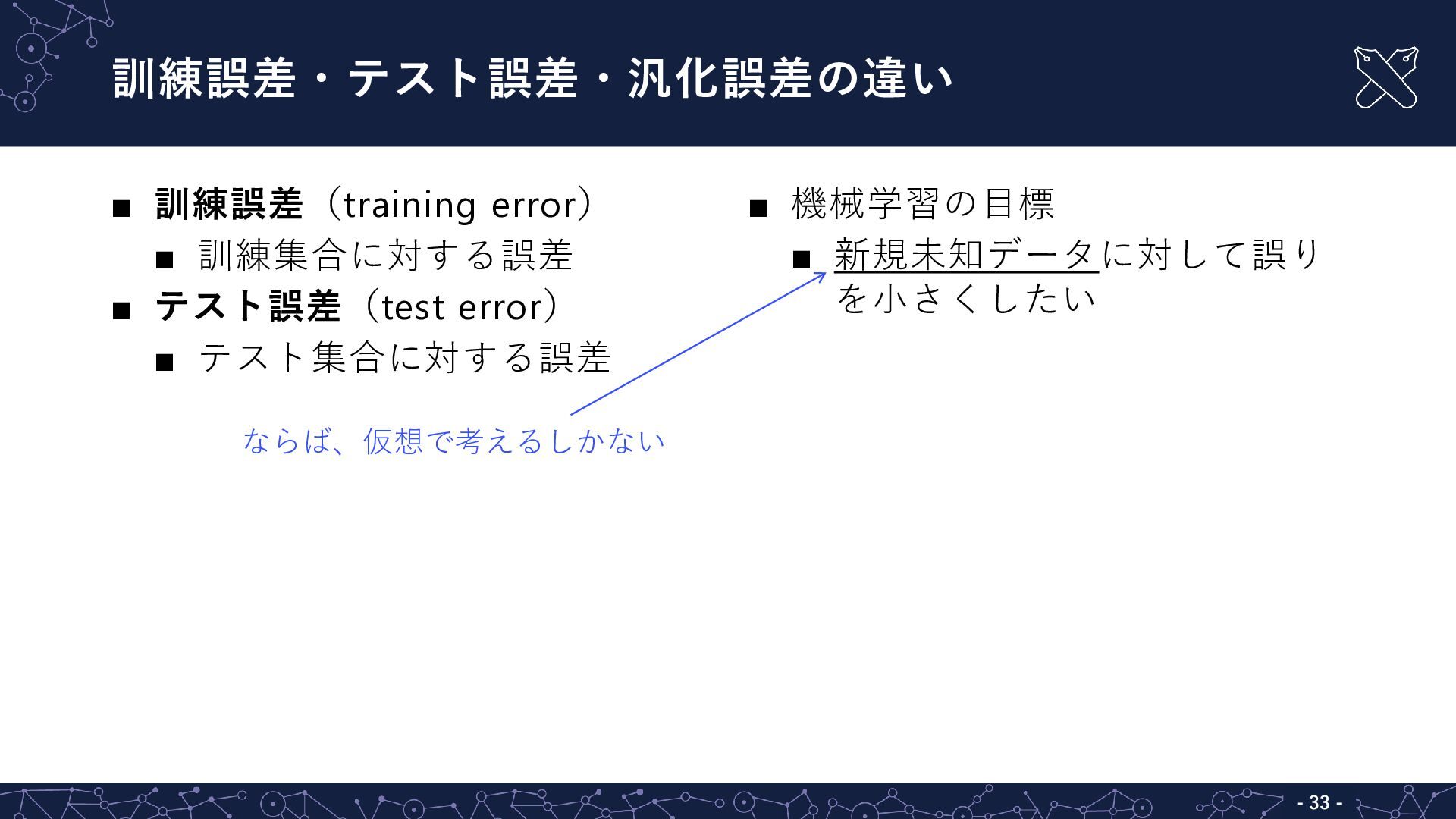

33. 訓練誤差・テスト誤差・汎化誤差の違い - - 33 ▪ 訓練誤差（training error） ▪ 訓練集合に対する誤差 ▪ テスト誤差（test error） ▪ テスト集合に対する誤差 ▪ 機械学習の目標 ▪ 新規未知データに対して誤り を小さくしたい ならば、仮想で考えるしかない

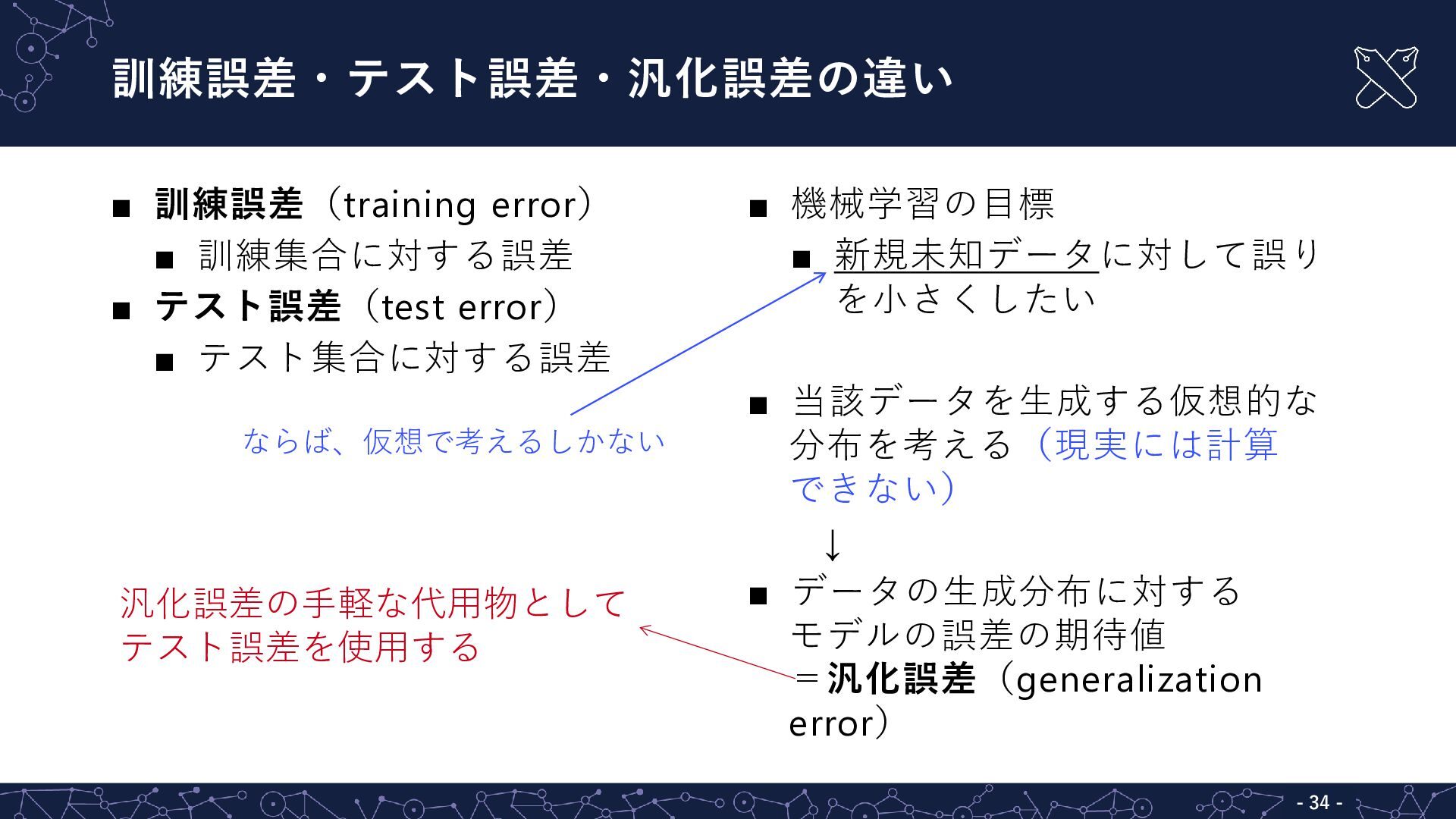

34. 訓練誤差・テスト誤差・汎化誤差の違い - - 34 ▪ 訓練誤差（training error） ▪ 訓練集合に対する誤差 ▪ テスト誤差（test error） ▪ テスト集合に対する誤差 ▪ 機械学習の目標 ▪ 新規未知データに対して誤り を小さくしたい ▪ 当該データを生成する仮想的な 分布を考える（現実には計算 できない） ↓ ▪ データの生成分布に対する モデルの誤差の期待値 ＝汎化誤差（generalization error） 汎化誤差の手軽な代用物として テスト誤差を使用する ならば、仮想で考えるしかない

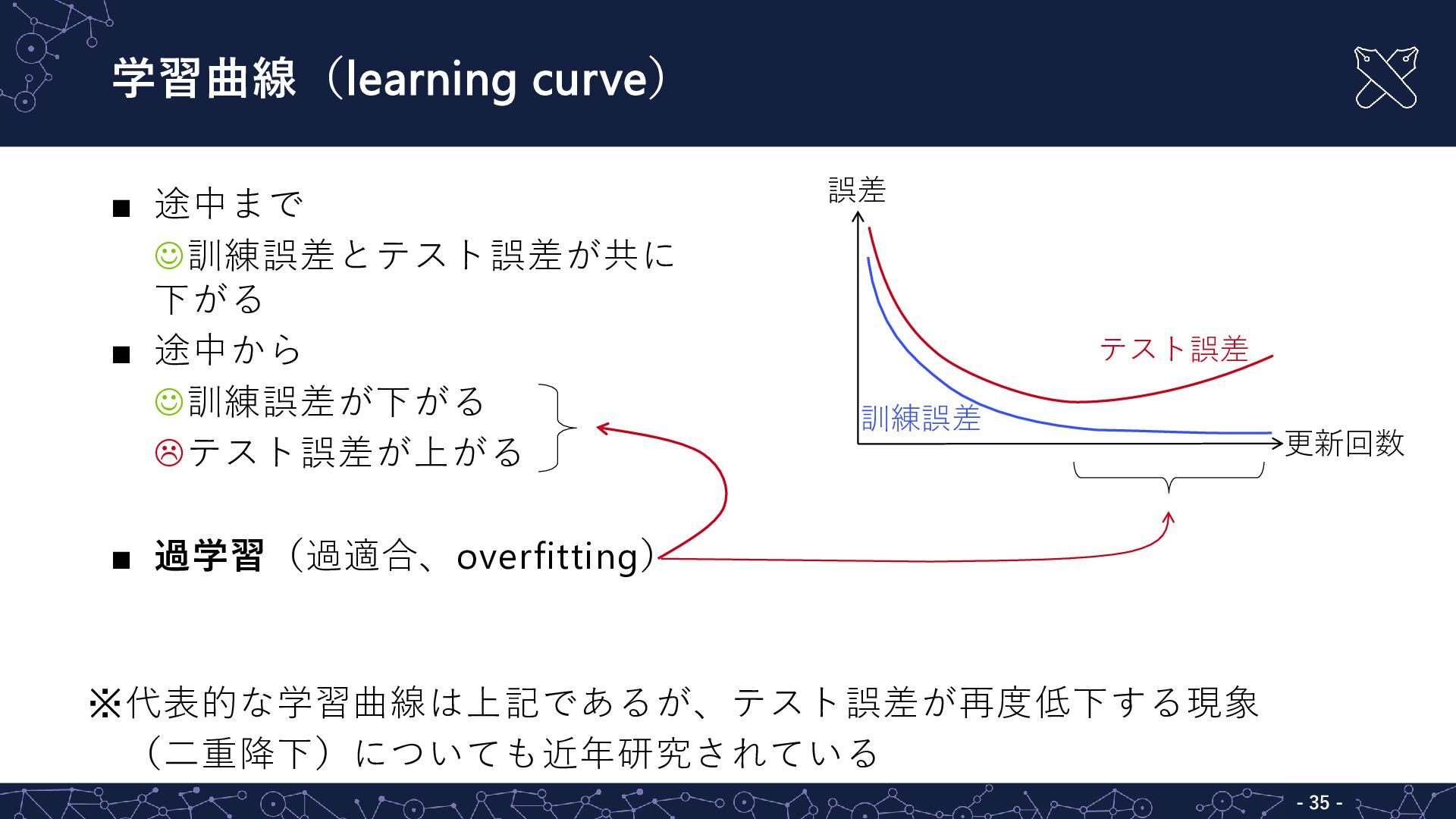

35. 学習曲線（learning curve） - - 35 ▪ 途中まで 訓練誤差とテスト誤差が共に 下がる ▪ 途中から 訓練誤差が下がる テスト誤差が上がる ▪ 過学習（過適合、overfitting） ※代表的な学習曲線は上記であるが、テスト誤差が再度低下する現象 （二重降下）についても近年研究されている 更新回数 誤差 テスト誤差 訓練誤差

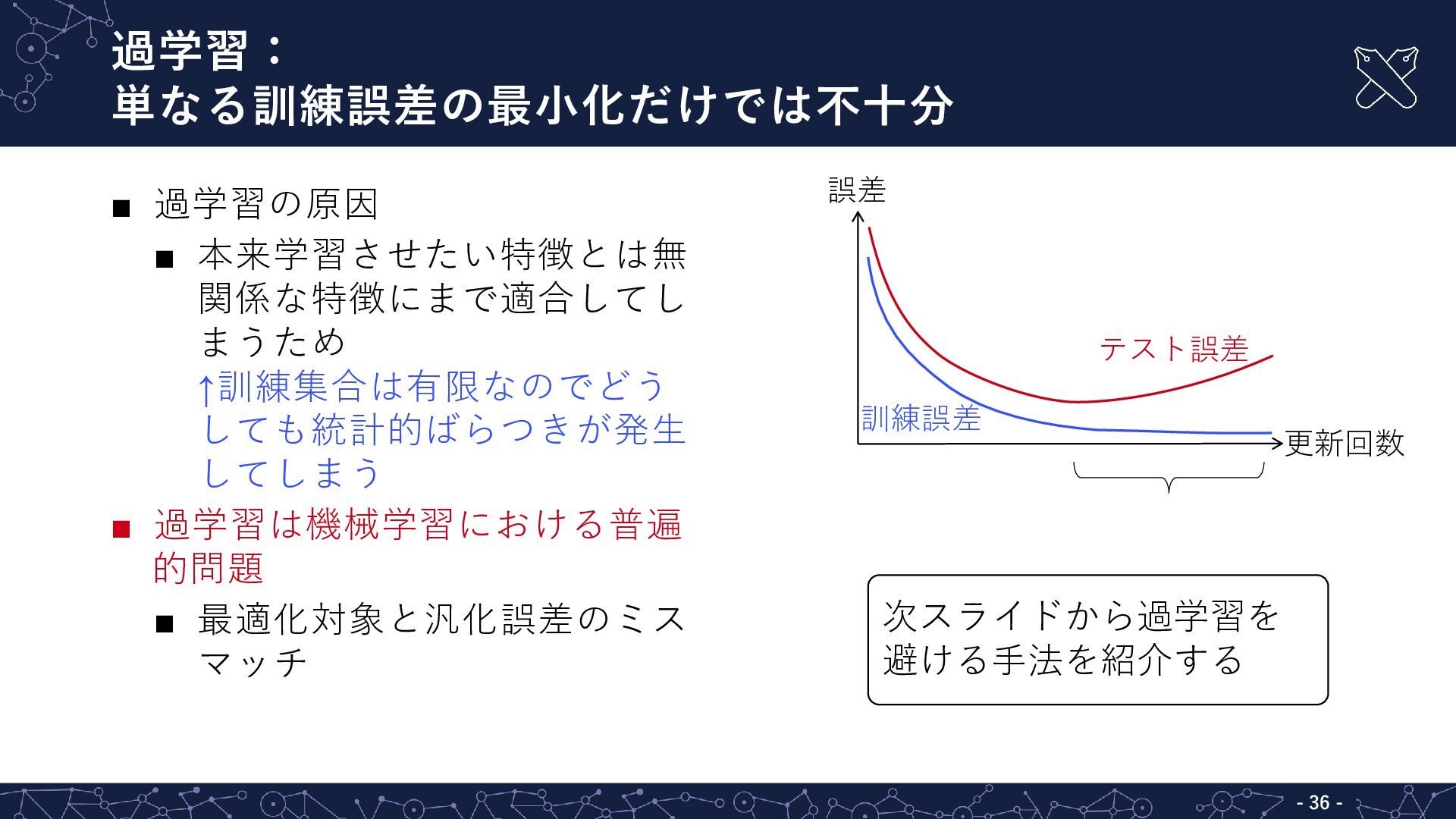

36. 過学習： 単なる訓練誤差の最小化だけでは不十分 - - 36 ▪ 過学習の原因 ▪ 本来学習させたい特徴とは無 関係な特徴にまで適合してし まうため ↑訓練集合は有限なのでどう しても統計的ばらつきが発生 してしまう ▪ 過学習は機械学習における普遍 的問題 ▪ 最適化対象と汎化誤差のミス マッチ 更新回数 誤差 テスト誤差 訓練誤差 次スライドから過学習を 避ける手法を紹介する

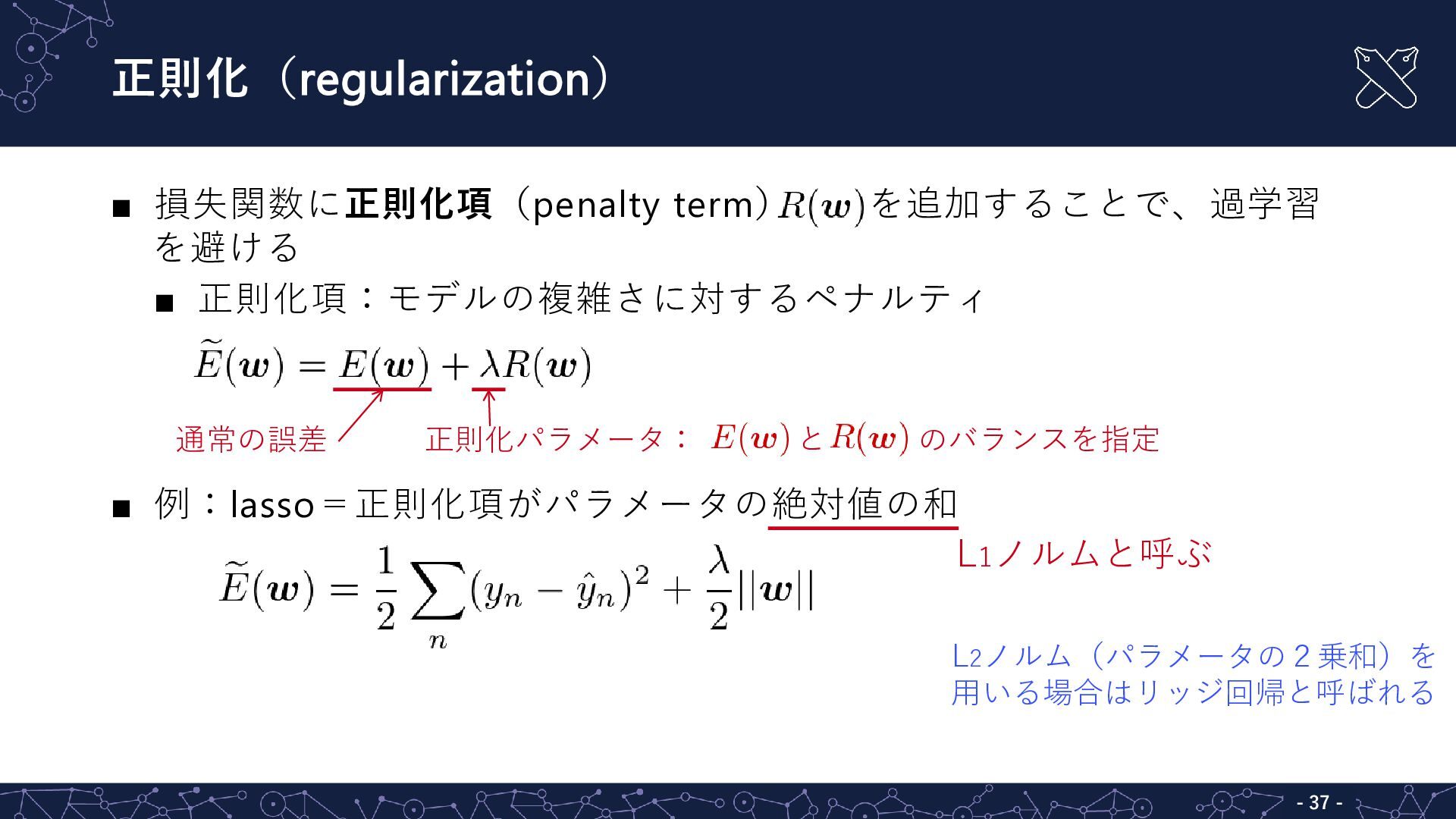

37. 正則化（regularization） - - 37 ▪ 損失関数に正則化項（penalty term） を追加することで、過学習 を避ける ▪ 正則化項：モデルの複雑さに対するペナルティ ▪ 例：lasso＝正則化項がパラメータの絶対値の和 通常の誤差 正則化パラメータ： と のバランスを指定 L1ノルムと呼ぶ L2ノルム（パラメータの２乗和）を 用いる場合はリッジ回帰と呼ばれる

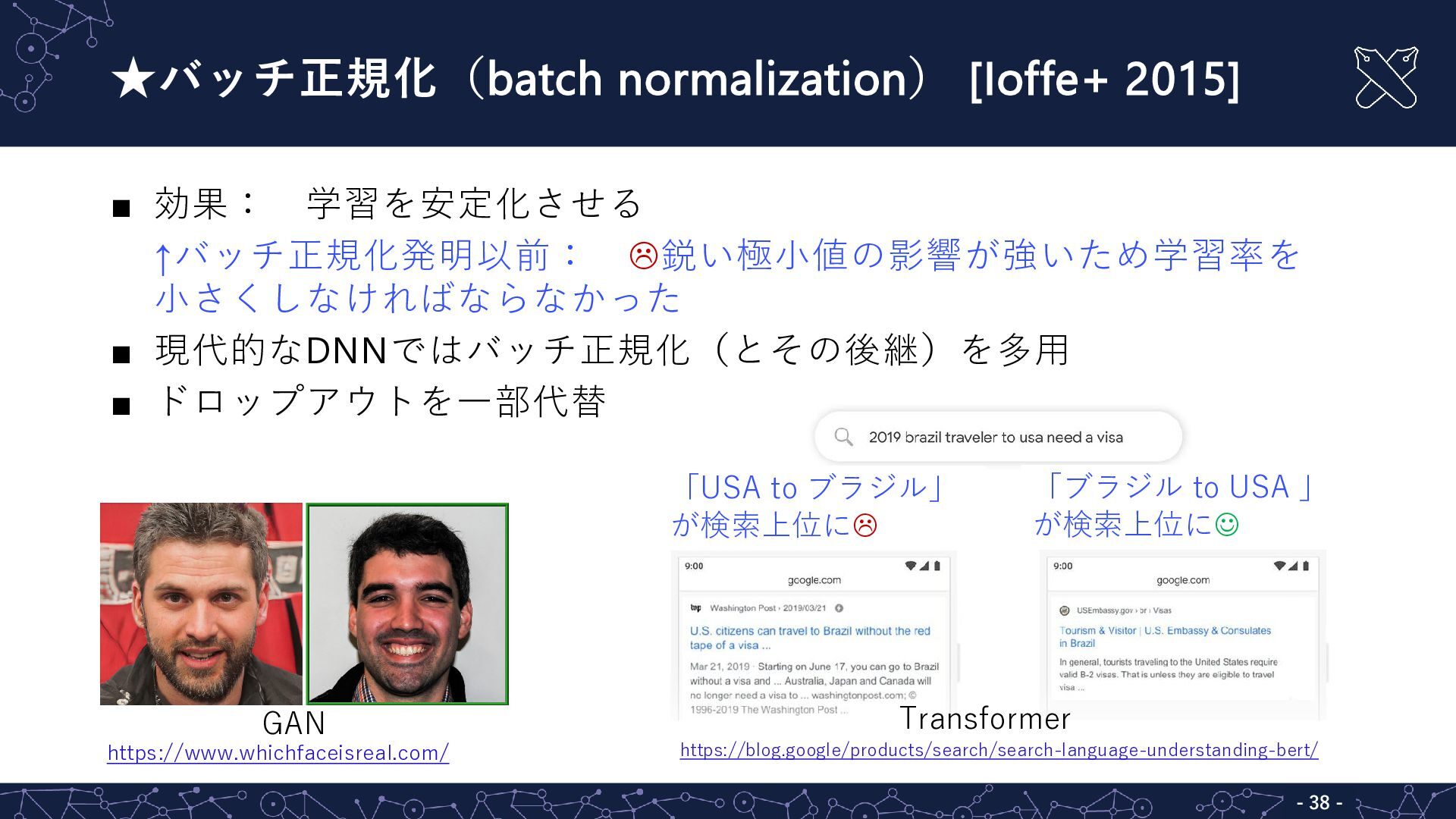

38. ★バッチ正規化（batch normalization） [Ioffe+ 2015] - - 38 ▪ 効果： 学習を安定化させる ↑バッチ正規化発明以前： 鋭い極小値の影響が強いため学習率を 小さくしなければならなかった ▪ 現代的なDNNではバッチ正規化（とその後継）を多用 ▪ ドロップアウトを一部代替 https://blog.google/products/search/search-language-understanding-bert/ https://www.whichfaceisreal.com/ GAN Transformer 「USA to ブラジル」 が検索上位に 「ブラジル to USA 」 が検索上位に

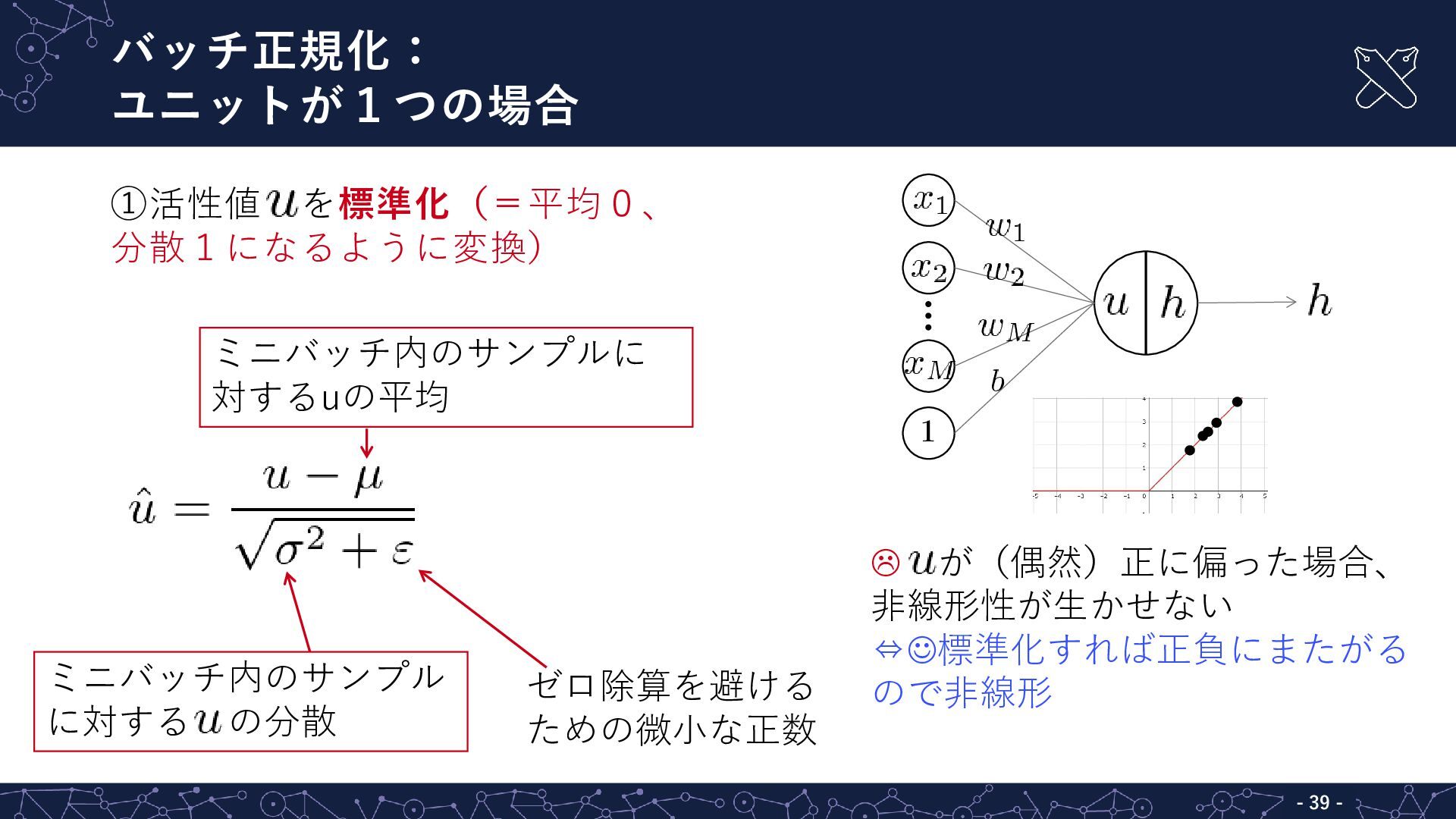

39. バッチ正規化： ユニットが１つの場合 - - 39 ①活性値 を標準化（＝平均０、 分散１になるように変換） ゼロ除算を避ける ための微小な正数 ミニバッチ内のサンプルに 対するuの平均 ミニバッチ内のサンプル に対する の分散  が（偶然）正に偏った場合、 非線形性が生かせない ⇔標準化すれば正負にまたがる ので非線形

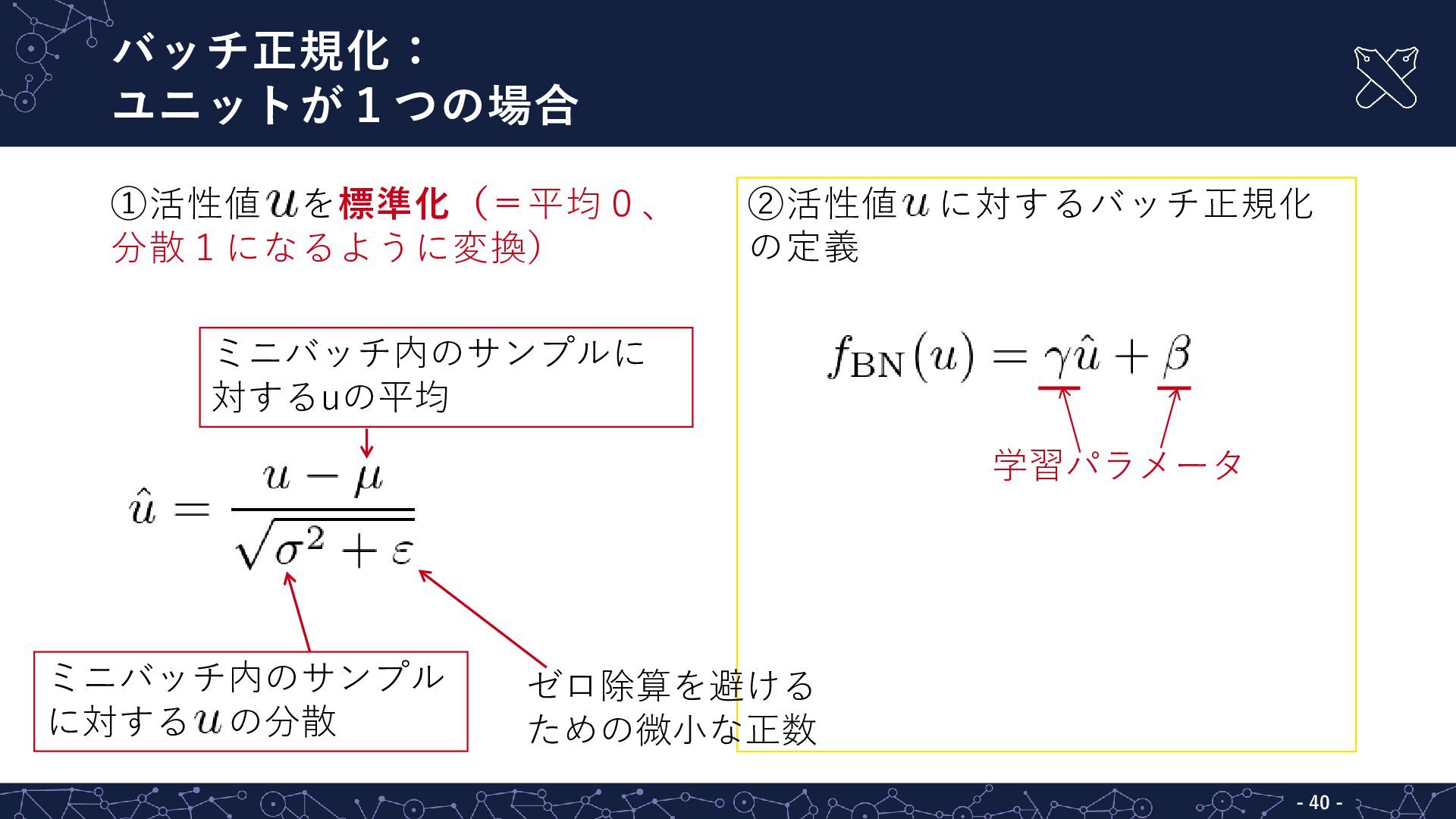

40. バッチ正規化： ユニットが１つの場合 - - 40 ①活性値 を標準化（＝平均０、 分散１になるように変換） ②活性値 に対するバッチ正規化 の定義 学習パラメータ ゼロ除算を避ける ための微小な正数 ミニバッチ内のサンプルに 対するuの平均 ミニバッチ内のサンプル に対する の分散
41. バッチ正規化： ユニットが複数の場合 - - 41 ▪ バッチ正規化では ごとに 標準化 ミニ バッチ

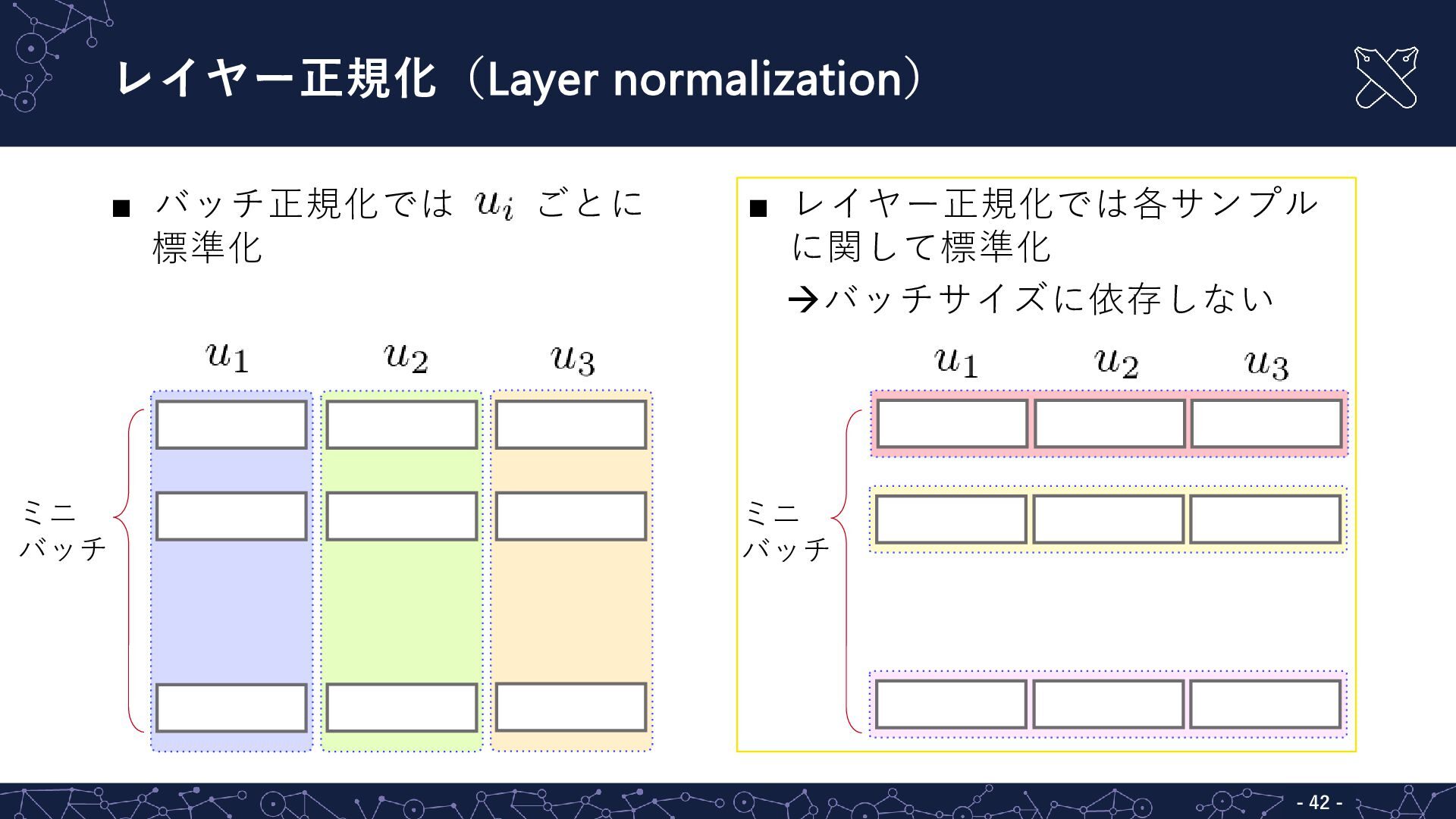

42. レイヤー正規化（Layer normalization） - - 42 ▪ バッチ正規化では ごとに 標準化 ▪ レイヤー正規化では各サンプル に関して標準化 バッチサイズに依存しない ミニ バッチ ミニ バッチ
43. 注意機構 - - 43

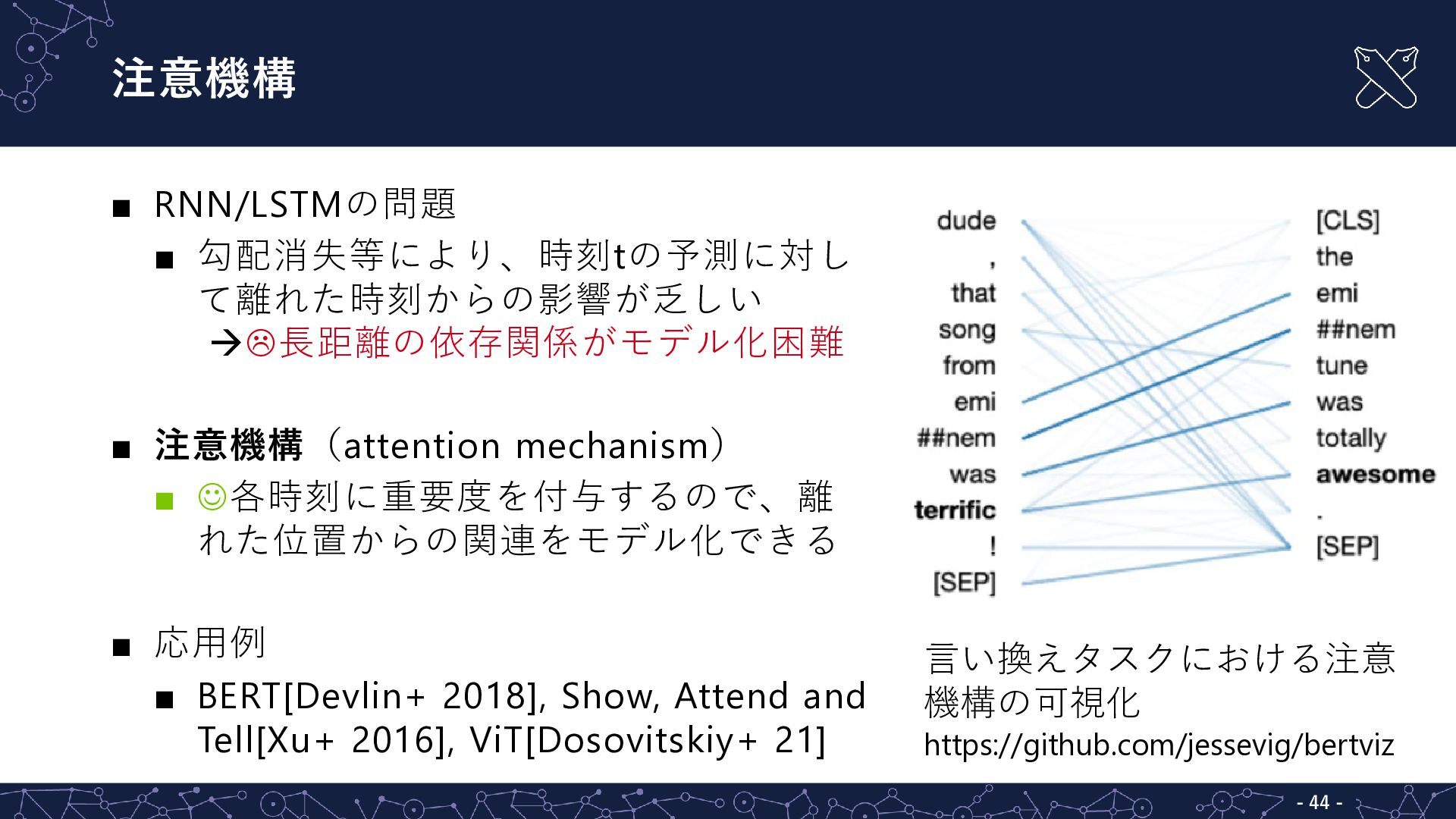

44. 注意機構 - - 44 ▪ RNN/LSTMの問題 ▪ 勾配消失等により、時刻tの予測に対し て離れた時刻からの影響が乏しい 長距離の依存関係がモデル化困難 ▪ 注意機構（attention mechanism） ▪ 各時刻に重要度を付与するので、離 れた位置からの関連をモデル化できる ▪ 応用例 ▪ BERT[Devlin+ 2018], Show, Attend and Tell[Xu+ 2016], ViT[Dosovitskiy+ 21] 言い換えタスクにおける注意 機構の可視化 https://github.com/jessevig/bertviz

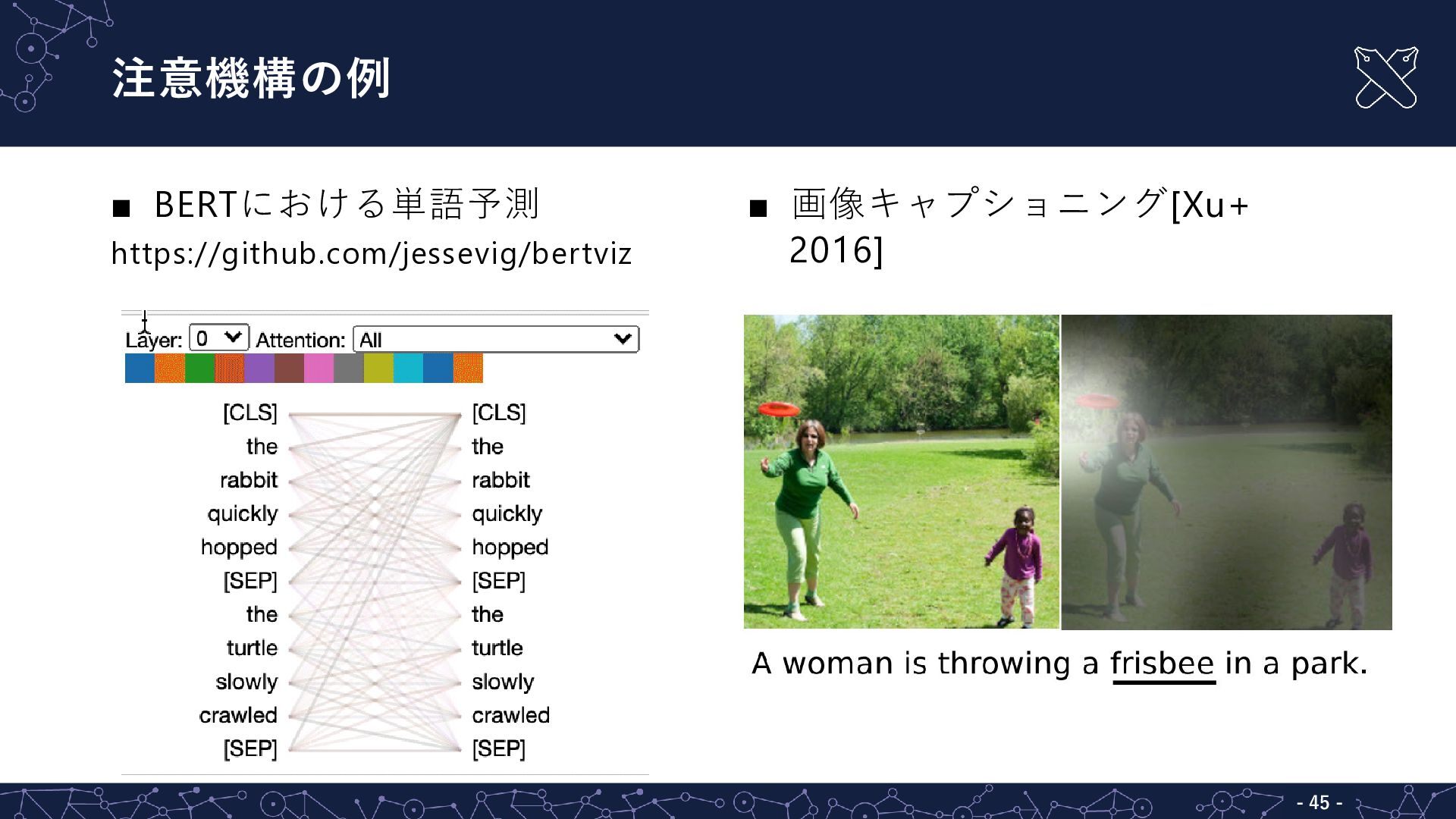

45. 注意機構の例 - - 45 ▪ BERTにおける単語予測 https://github.com/jessevig/bertviz ▪ 画像キャプショニング[Xu+ 2016]

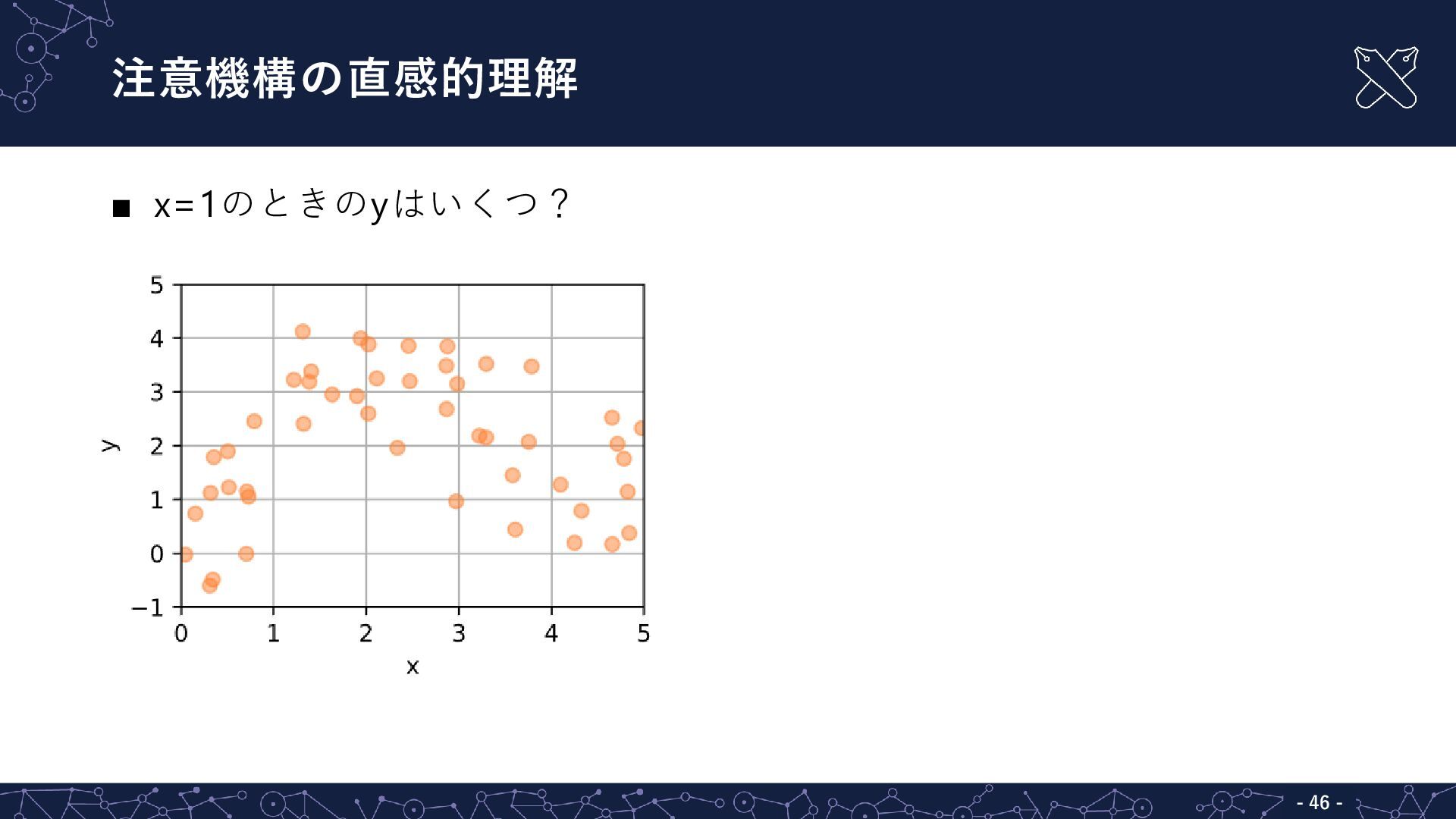

46. 注意機構の直感的理解 - - 46 ▪ x=1のときのyはいくつ？

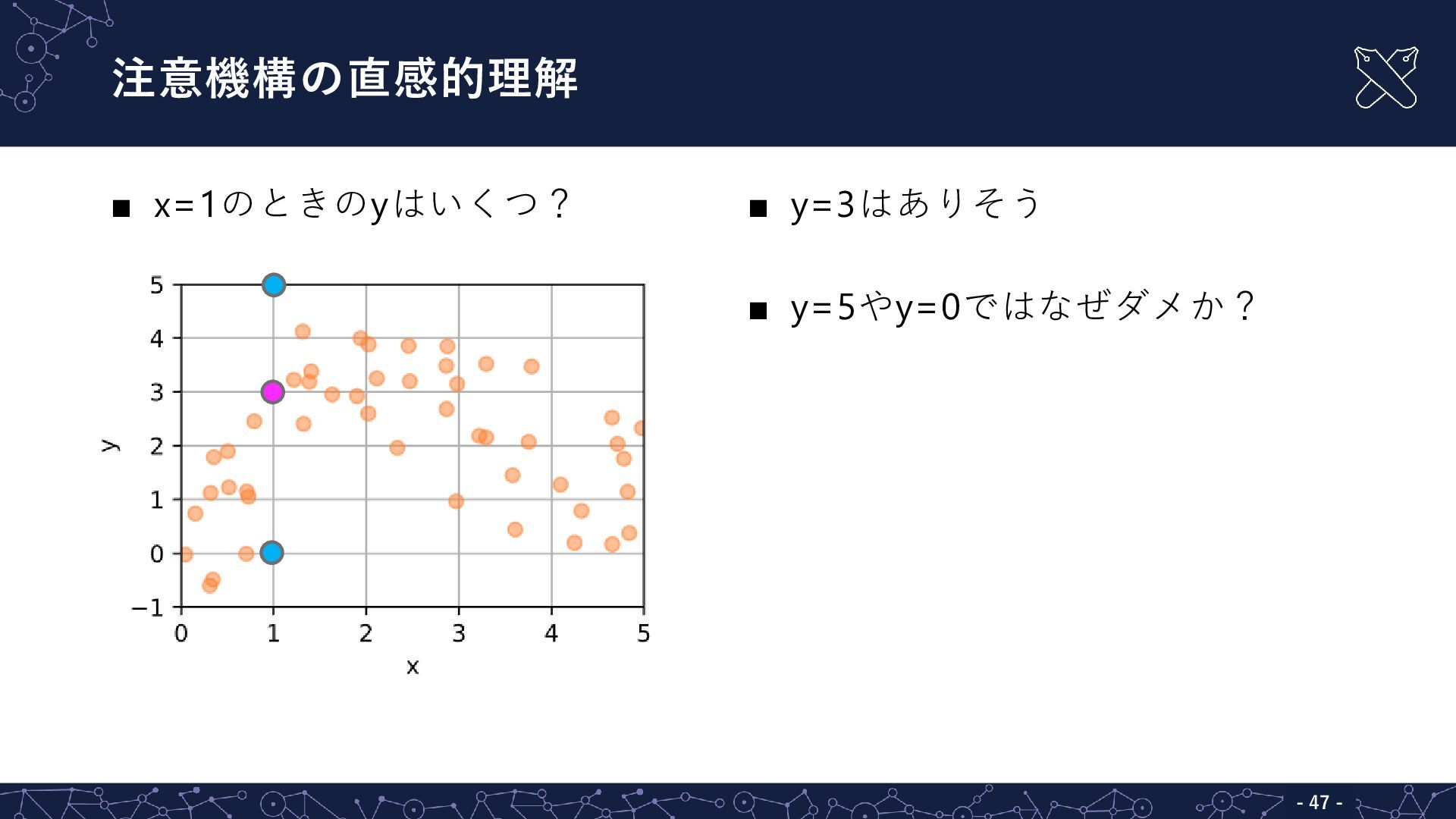

47. 注意機構の直感的理解 - - 47 ▪ x=1のときのyはいくつ？ ▪ y=3はありそう ▪ y=5やy=0ではなぜダメか？

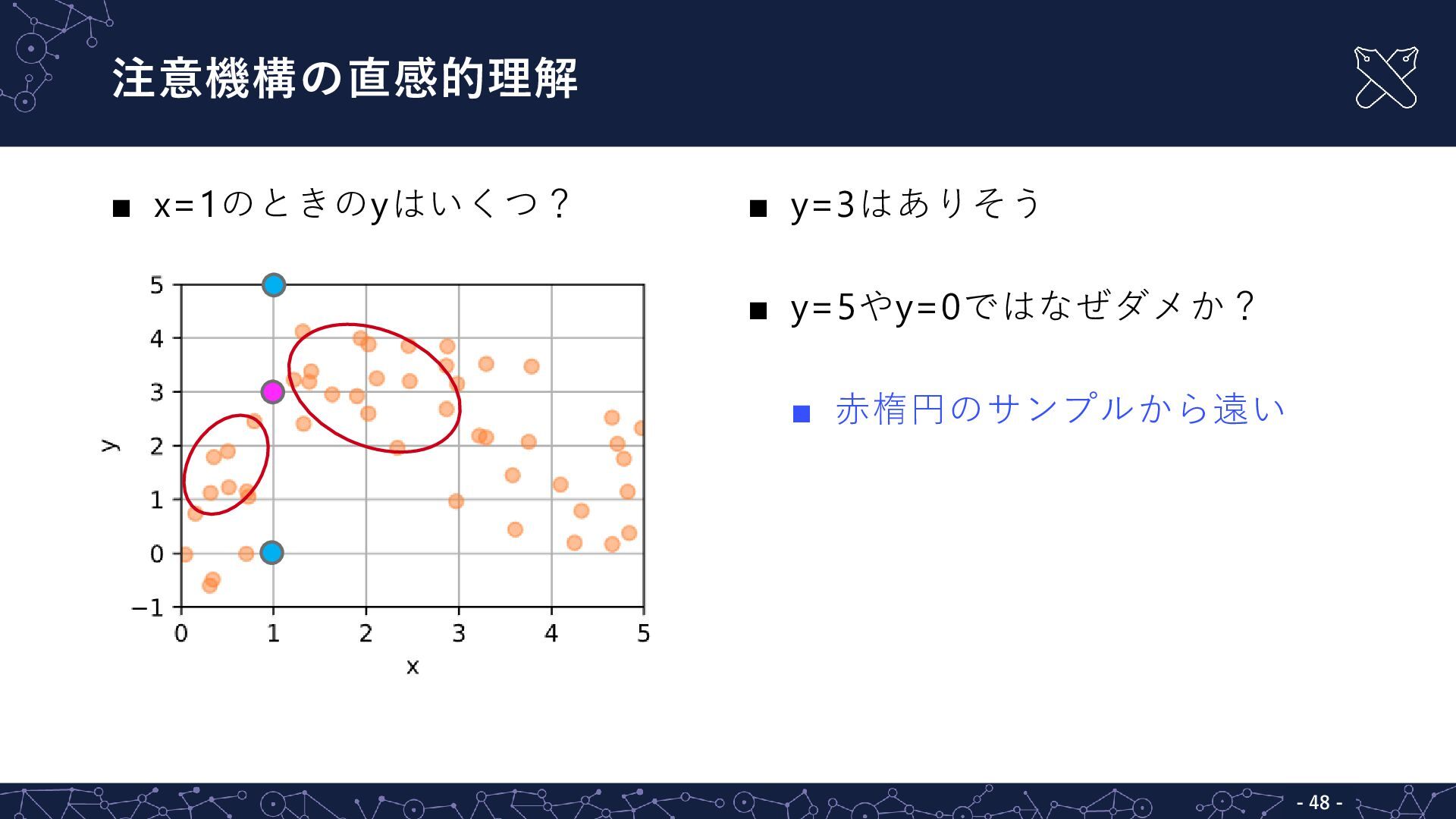

48. 注意機構の直感的理解 - - 48 ▪ x=1のときのyはいくつ？ ▪ y=3はありそう ▪ y=5やy=0ではなぜダメか？ ▪ 赤楕円のサンプルから遠い

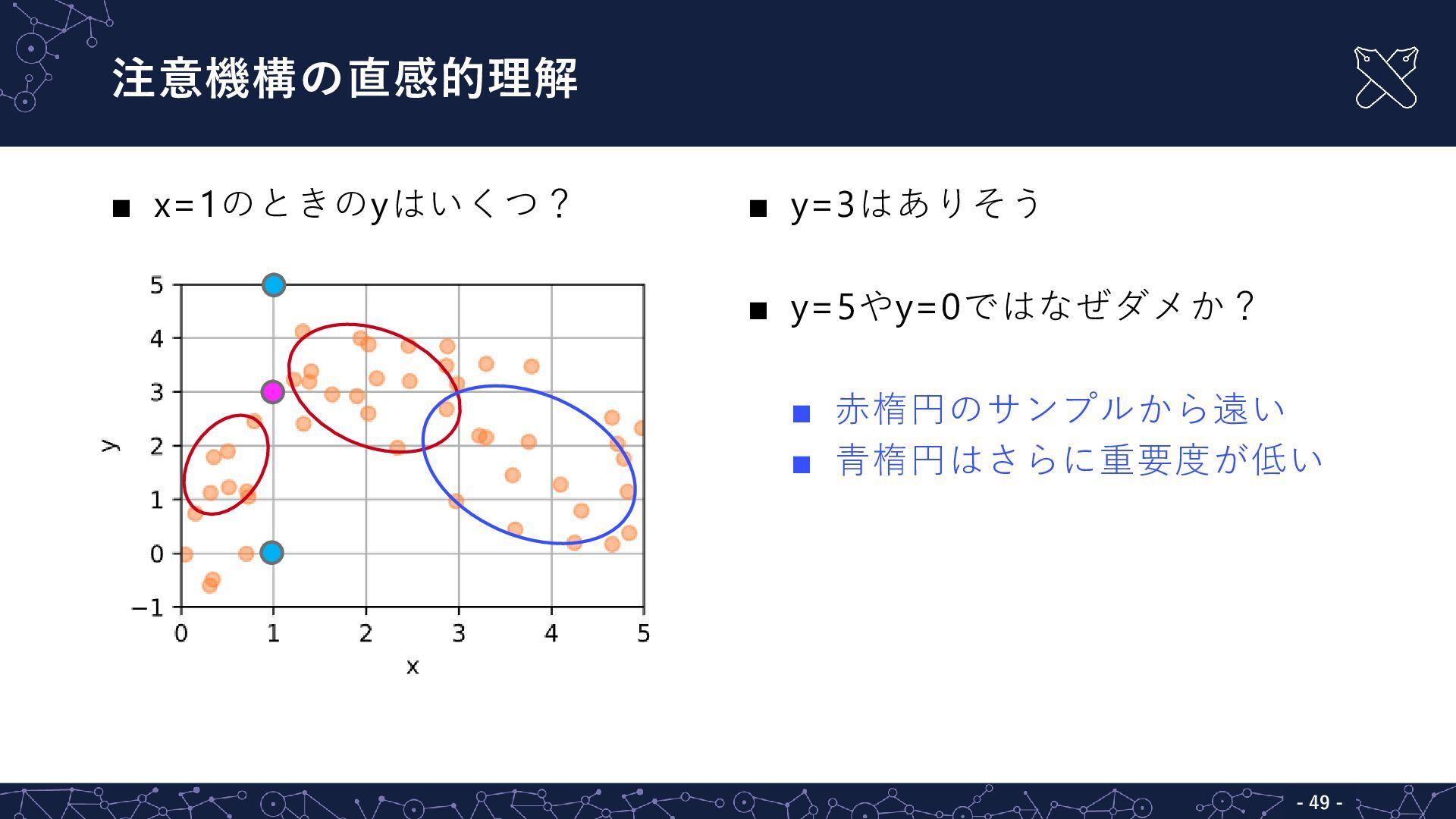

49. 注意機構の直感的理解 - - 49 ▪ x=1のときのyはいくつ？ ▪ y=3はありそう ▪ y=5やy=0ではなぜダメか？ ▪ 赤楕円のサンプルから遠い ▪ 青楕円はさらに重要度が低い
50. 注意機構の直感的理解 - - 50 ▪ x=1のときのyはいくつ？ ▪ y=3はありそう ▪ y=5やy=0ではなぜダメか？ ▪ 赤楕円のサンプルから遠い ▪ 青楕円はさらに重要度が低い ▪ 直感的には、注意機構は重要度 を定量化していると理解できる

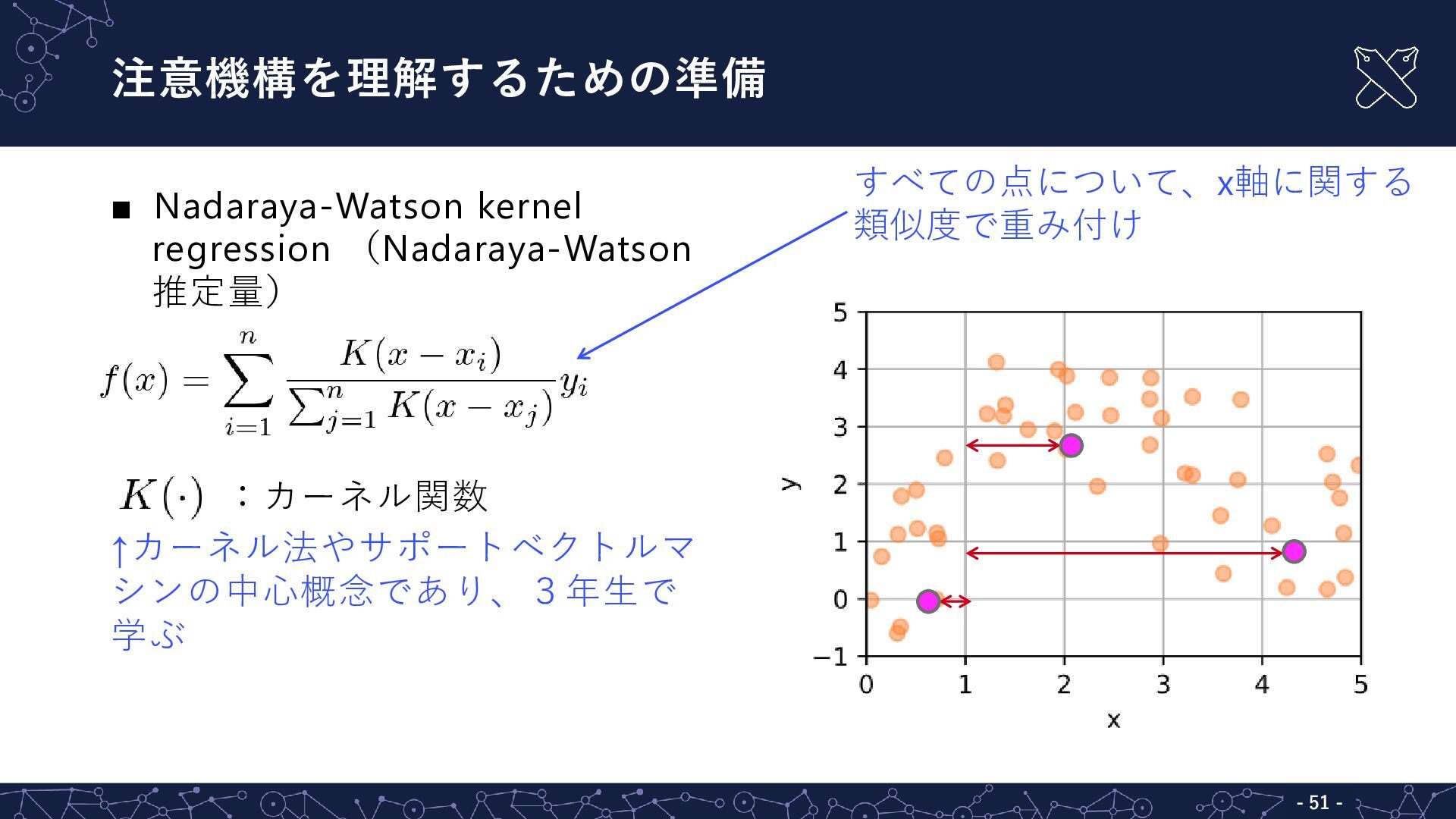

51. 注意機構を理解するための準備 - - 51 ▪ Nadaraya-Watson kernel regression （Nadaraya-Watson 推定量） ：カーネル関数 ↑カーネル法やサポートベクトルマ シンの中心概念であり、３年生で 学ぶ すべての点について、x軸に関する 類似度で重み付け

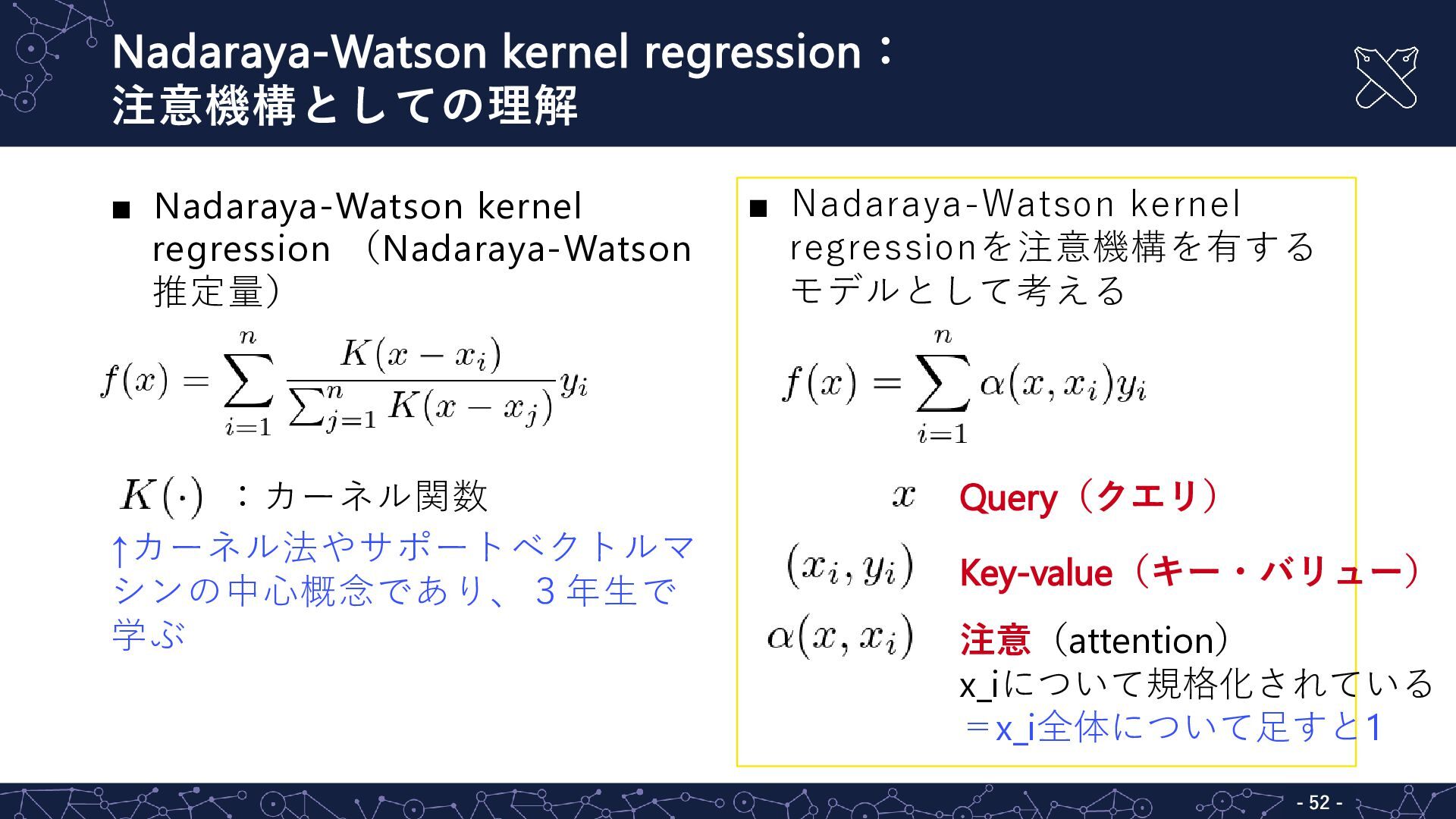

52. Nadaraya-Watson kernel regression： 注意機構としての理解 - - 52 ▪ Nadaraya-Watson kernel regression （Nadaraya-Watson 推定量） ：カーネル関数 ↑カーネル法やサポートベクトルマ シンの中心概念であり、３年生で 学ぶ ▪ Nadaraya-Watson kernel regressionを注意機構を有する モデルとして考える Query（クエリ） Key-value（キー・バリュー） 注意（attention） x_iについて規格化されている ＝x_i全体について足すと1

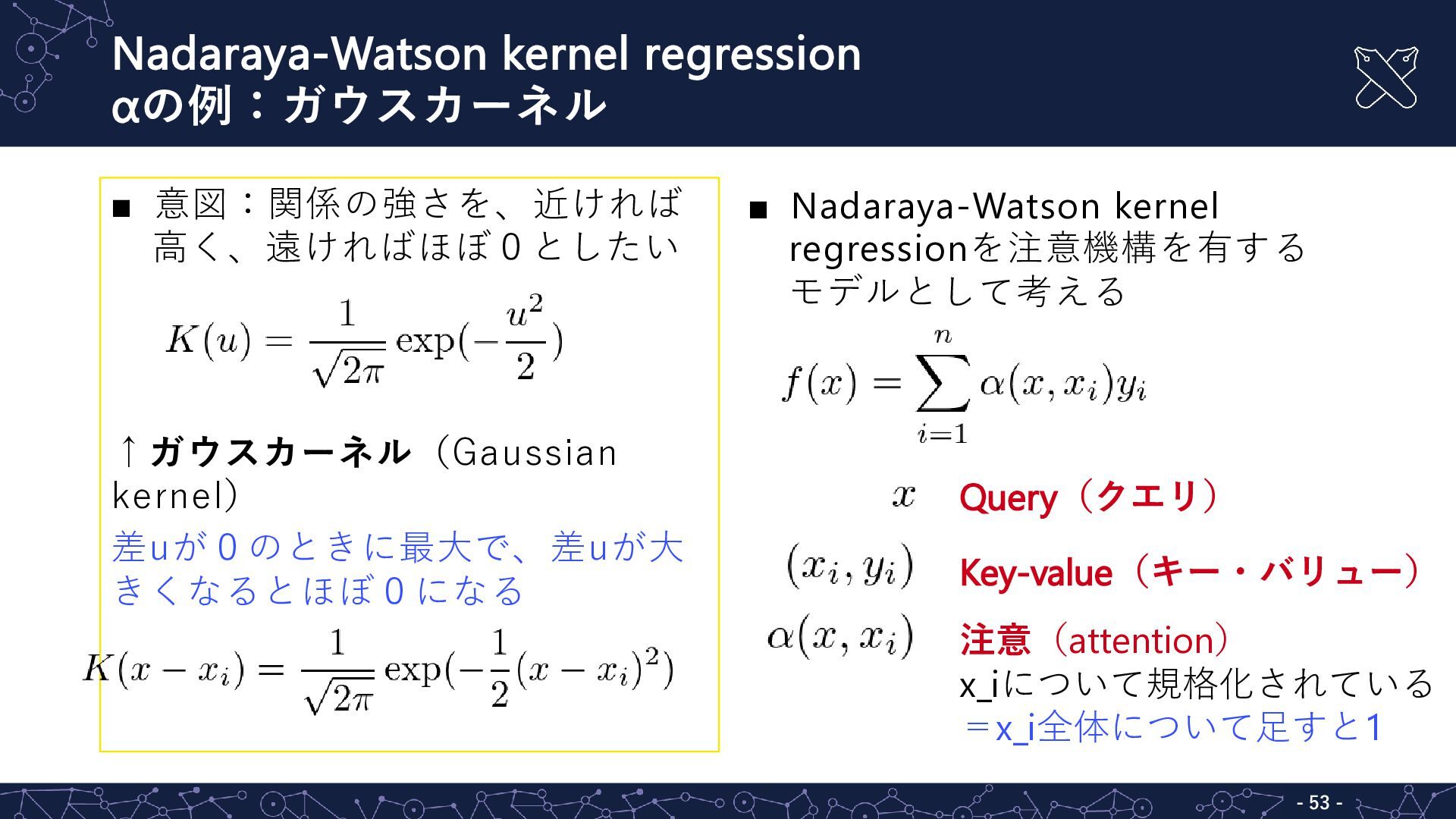

53. Nadaraya-Watson kernel regression αの例：ガウスカーネル - - 53 ▪ 意図：関係の強さを、近ければ 高く、遠ければほぼ０としたい ↑ガウスカーネル（Gaussian kernel） 差uが０のときに最大で、差uが大 きくなるとほぼ０になる ▪ Nadaraya-Watson kernel regressionを注意機構を有する モデルとして考える Query（クエリ） Key-value（キー・バリュー） 注意（attention） x_iについて規格化されている ＝x_i全体について足すと1

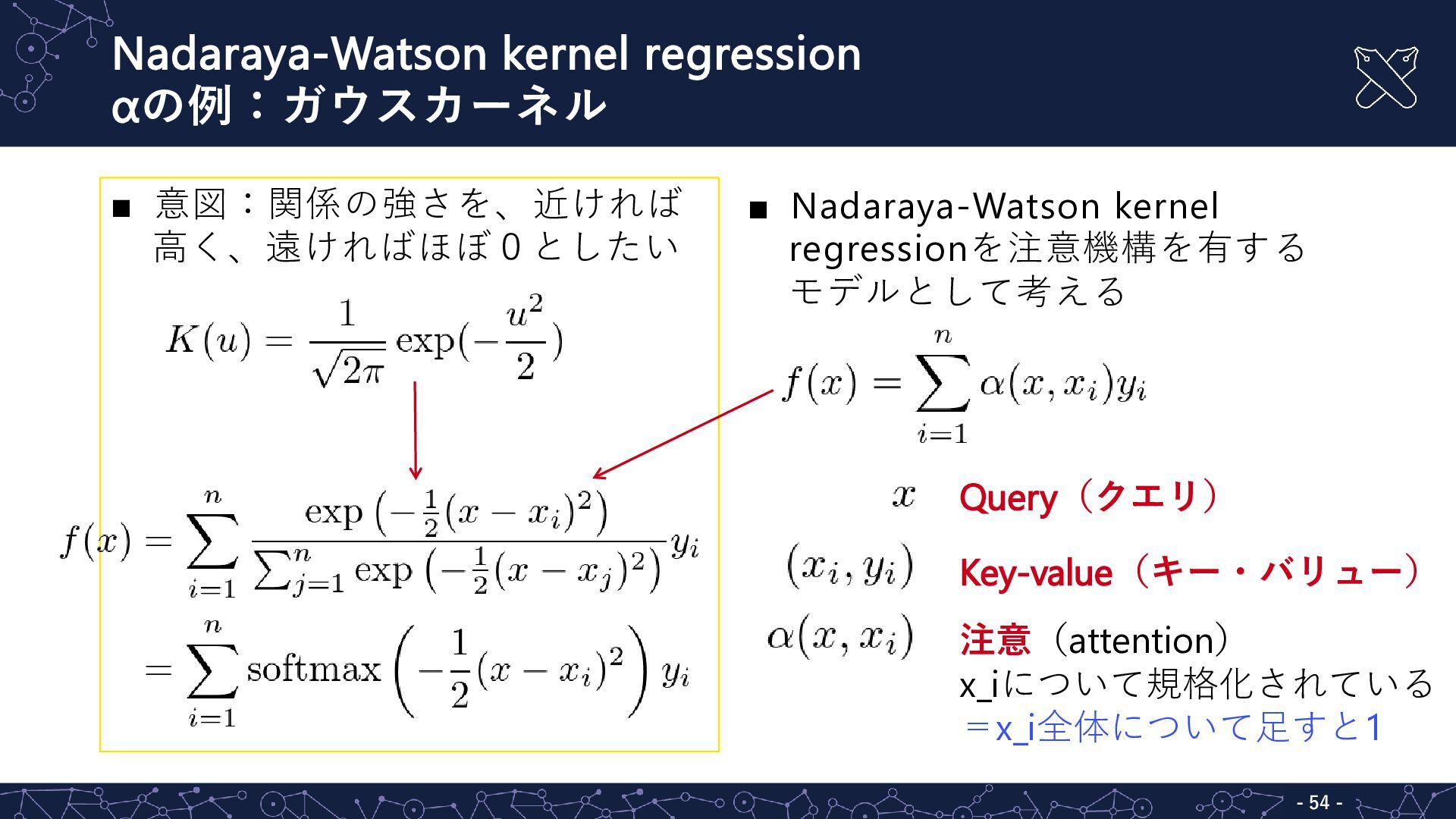

54. Nadaraya-Watson kernel regression αの例：ガウスカーネル - - 54 ▪ 意図：関係の強さを、近ければ 高く、遠ければほぼ０としたい ▪ Nadaraya-Watson kernel regressionを注意機構を有する モデルとして考える Query（クエリ） Key-value（キー・バリュー） 注意（attention） x_iについて規格化されている ＝x_i全体について足すと1

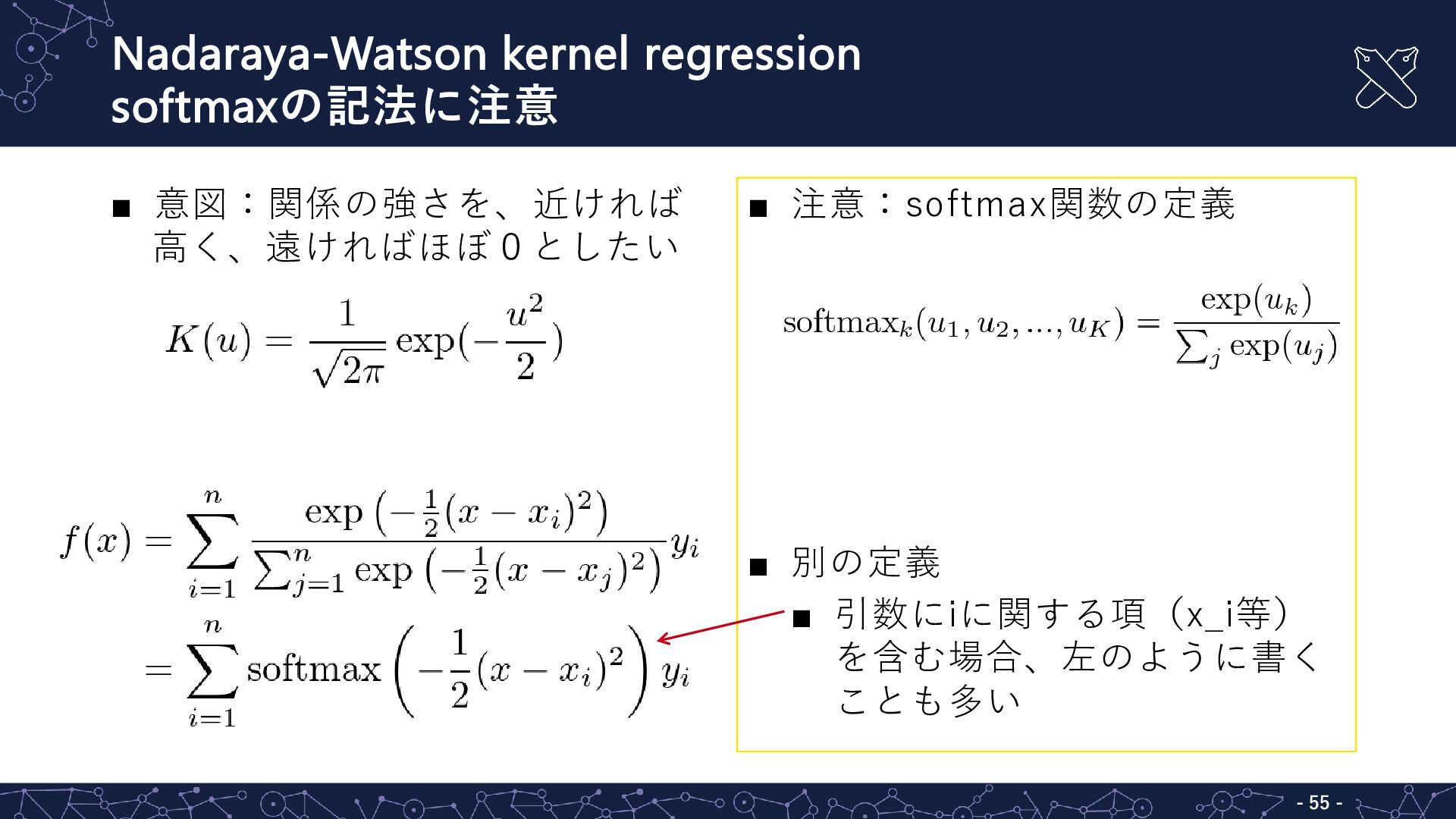

55. Nadaraya-Watson kernel regression softmaxの記法に注意 - - 55 ▪ 意図：関係の強さを、近ければ 高く、遠ければほぼ０としたい ▪ 注意：softmax関数の定義 ▪ 別の定義 ▪ 引数にiに関する項（x_i等） を含む場合、左のように書く ことも多い

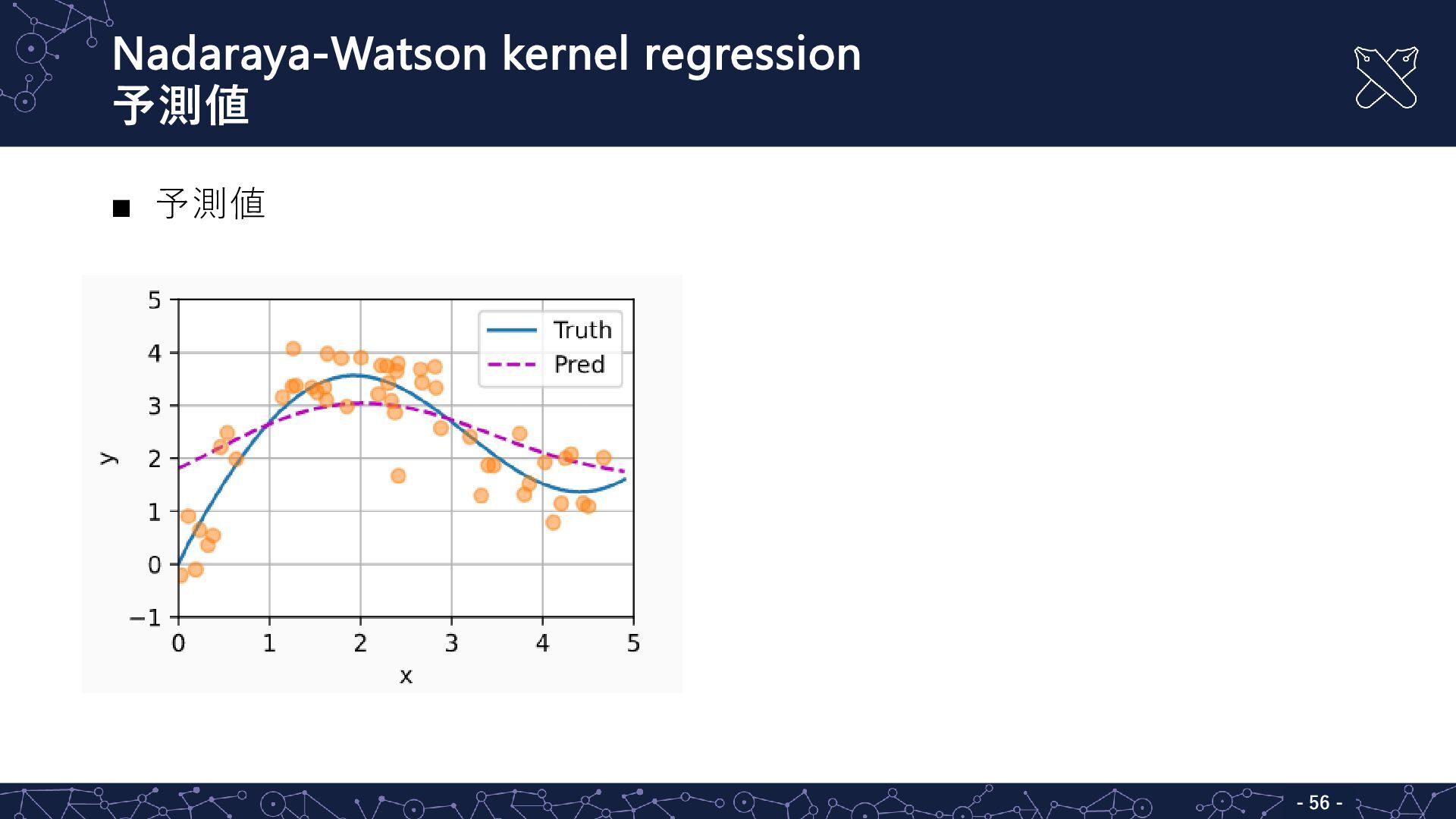

56. Nadaraya-Watson kernel regression 予測値 - - 56 ▪ 予測値

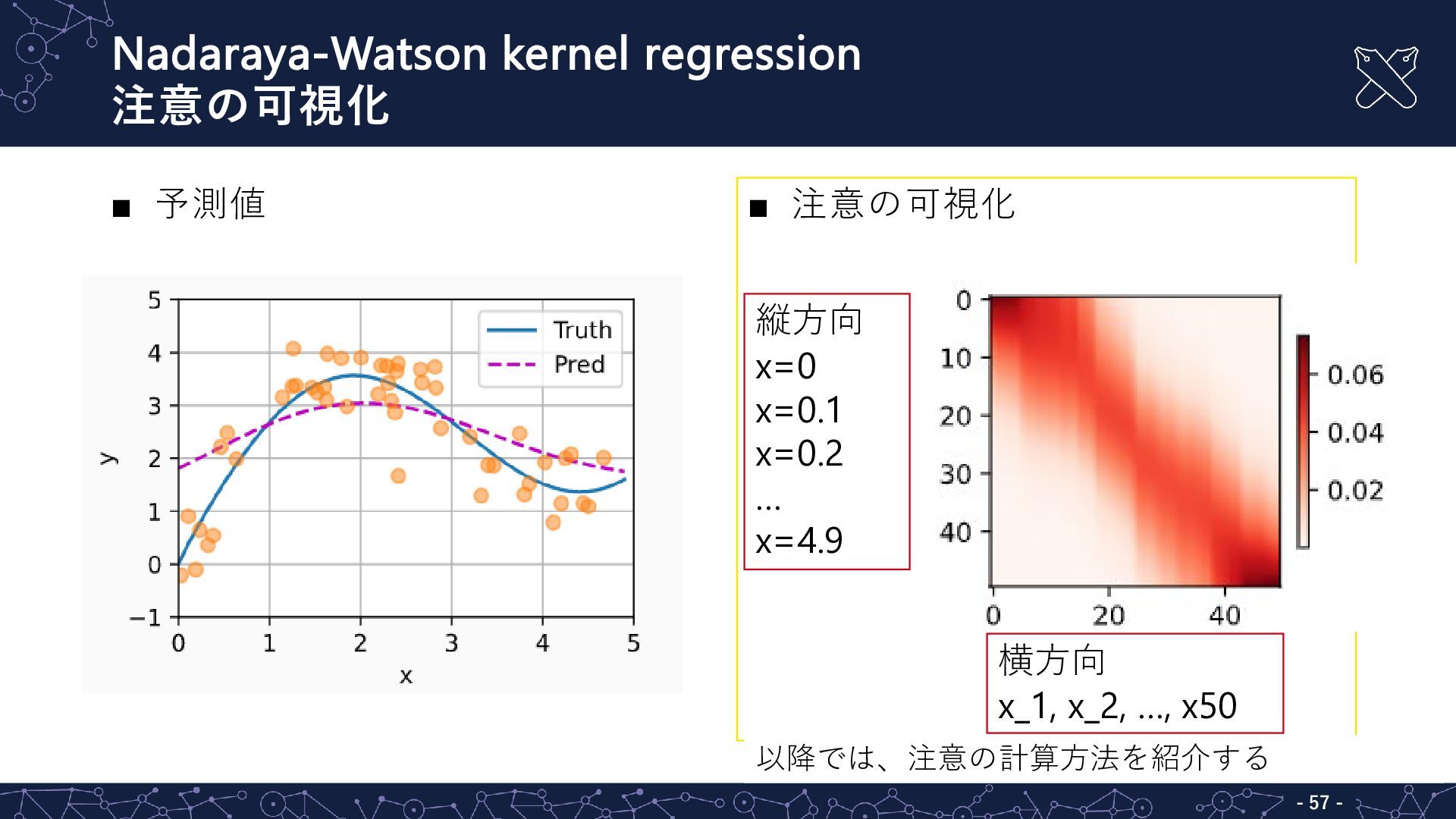

57. Nadaraya-Watson kernel regression 注意の可視化 - - 57 ▪ 予測値 ▪ 注意の可視化 縦方向 x=0 x=0.1 x=0.2 … x=4.9 横方向 x_1, x_2, …, x50 以降では、注意の計算方法を紹介する

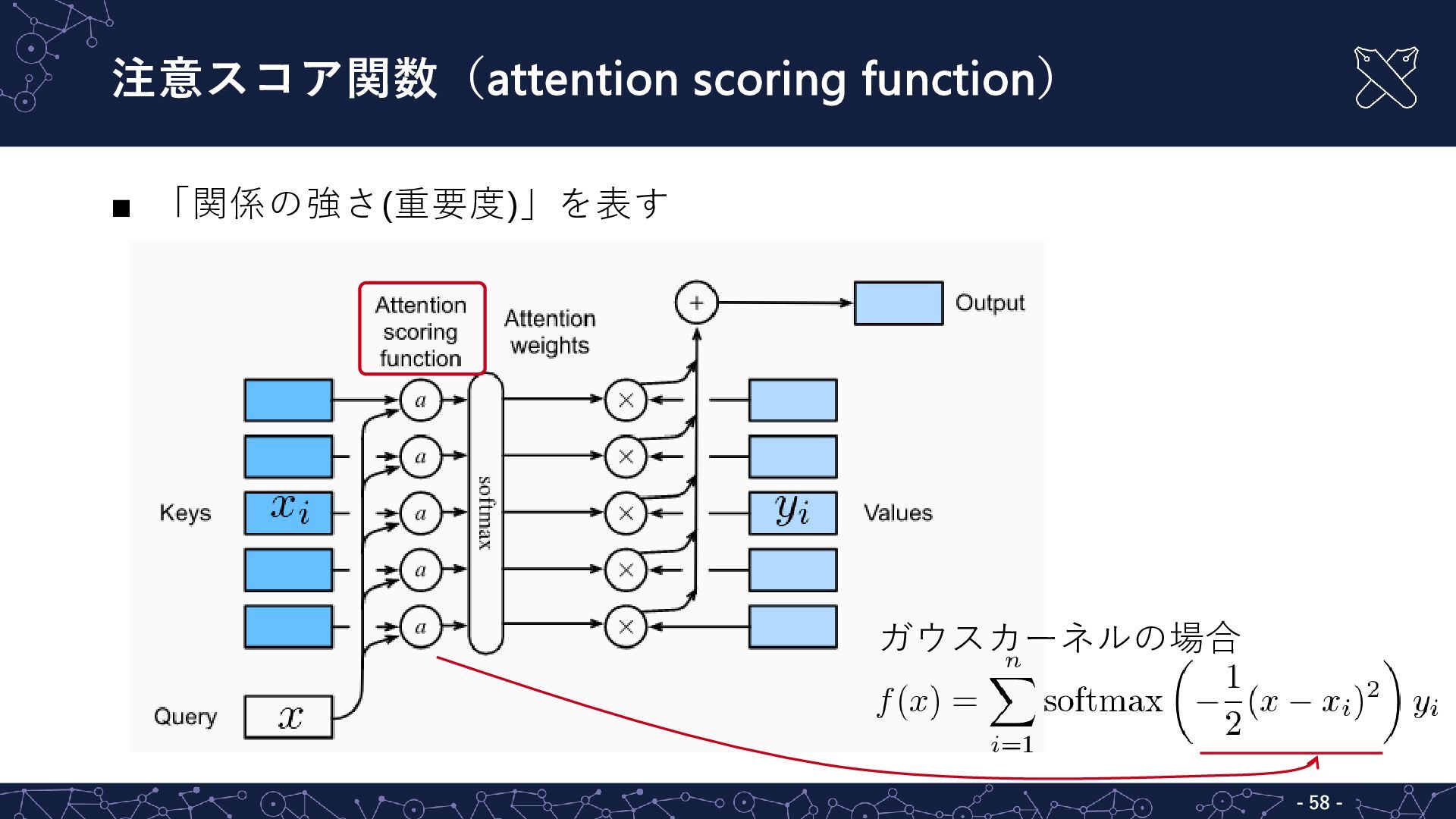

58. 注意スコア関数（attention scoring function） - - 58 ▪ 「関係の強さ(重要度)」を表す ガウスカーネルの場合

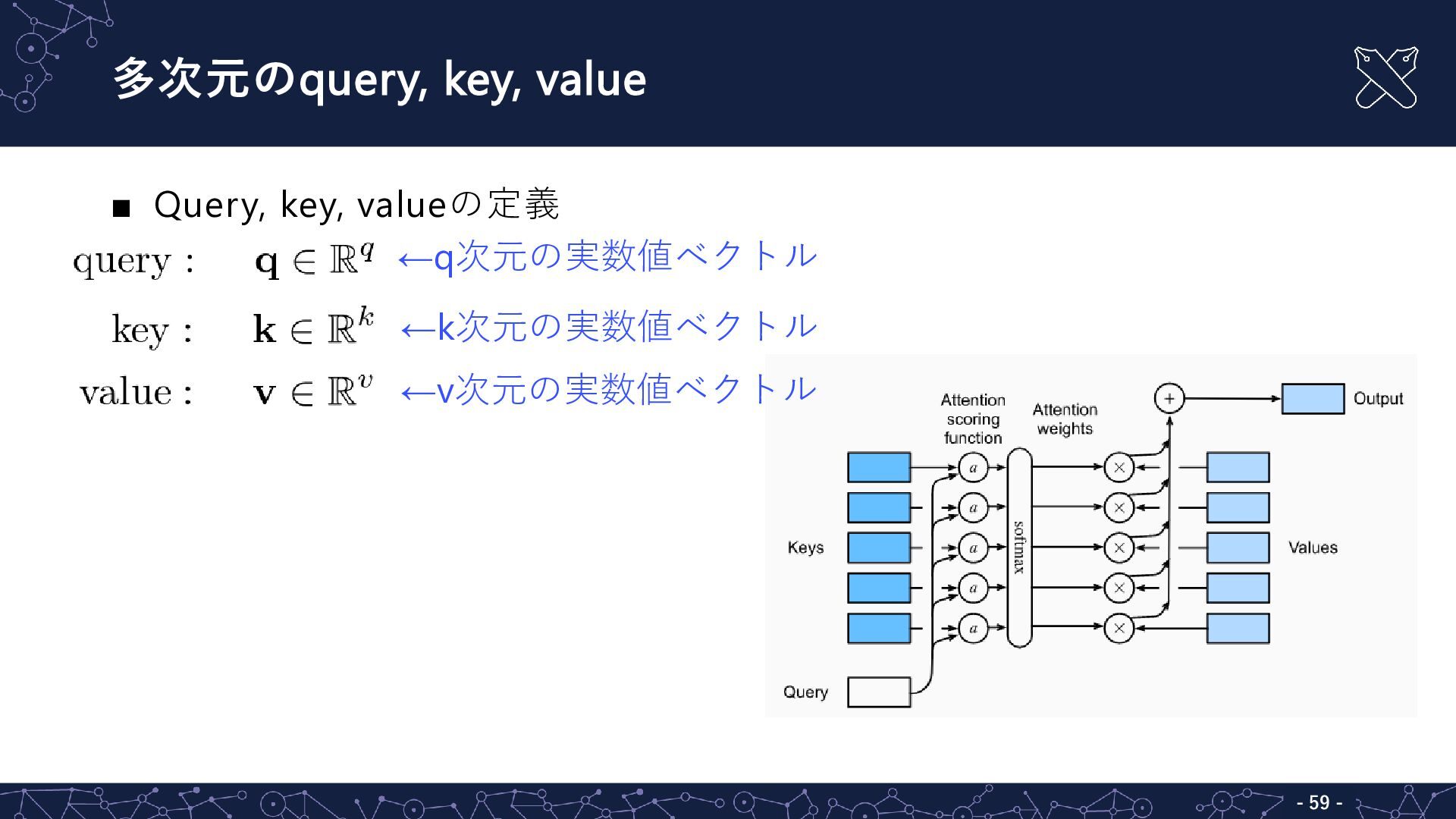

59. 多次元のquery, key, value - - 59 ▪ Query, key, valueの定義 ←q次元の実数値ベクトル ←k次元の実数値ベクトル ←v次元の実数値ベクトル

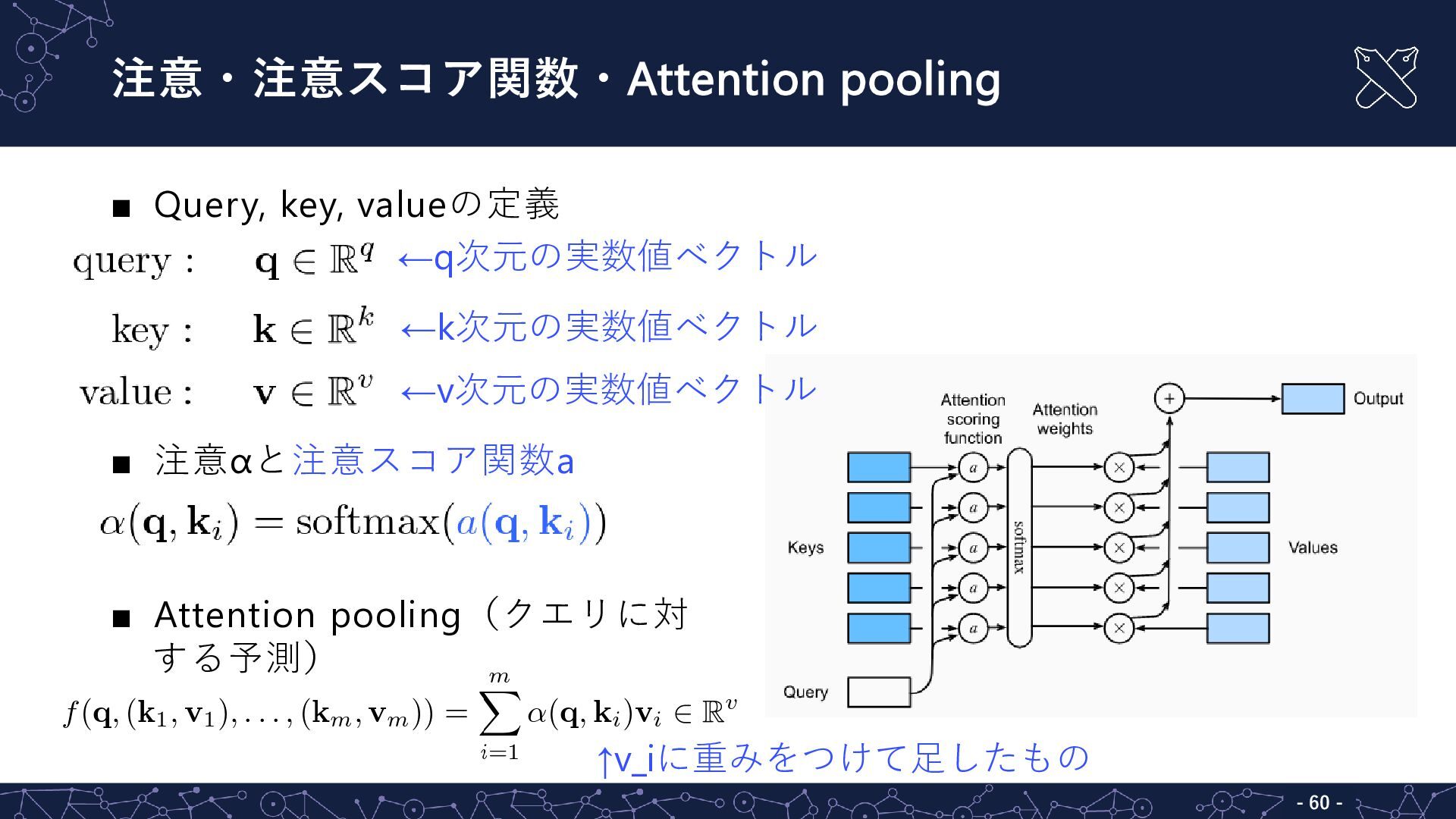

60. 注意・注意スコア関数・Attention pooling - - 60 ▪ Query, key, valueの定義 ▪ 注意αと注意スコア関数a ▪ Attention pooling（クエリに対 する予測） ←q次元の実数値ベクトル ←k次元の実数値ベクトル ←v次元の実数値ベクトル ↑v_iに重みをつけて足したもの

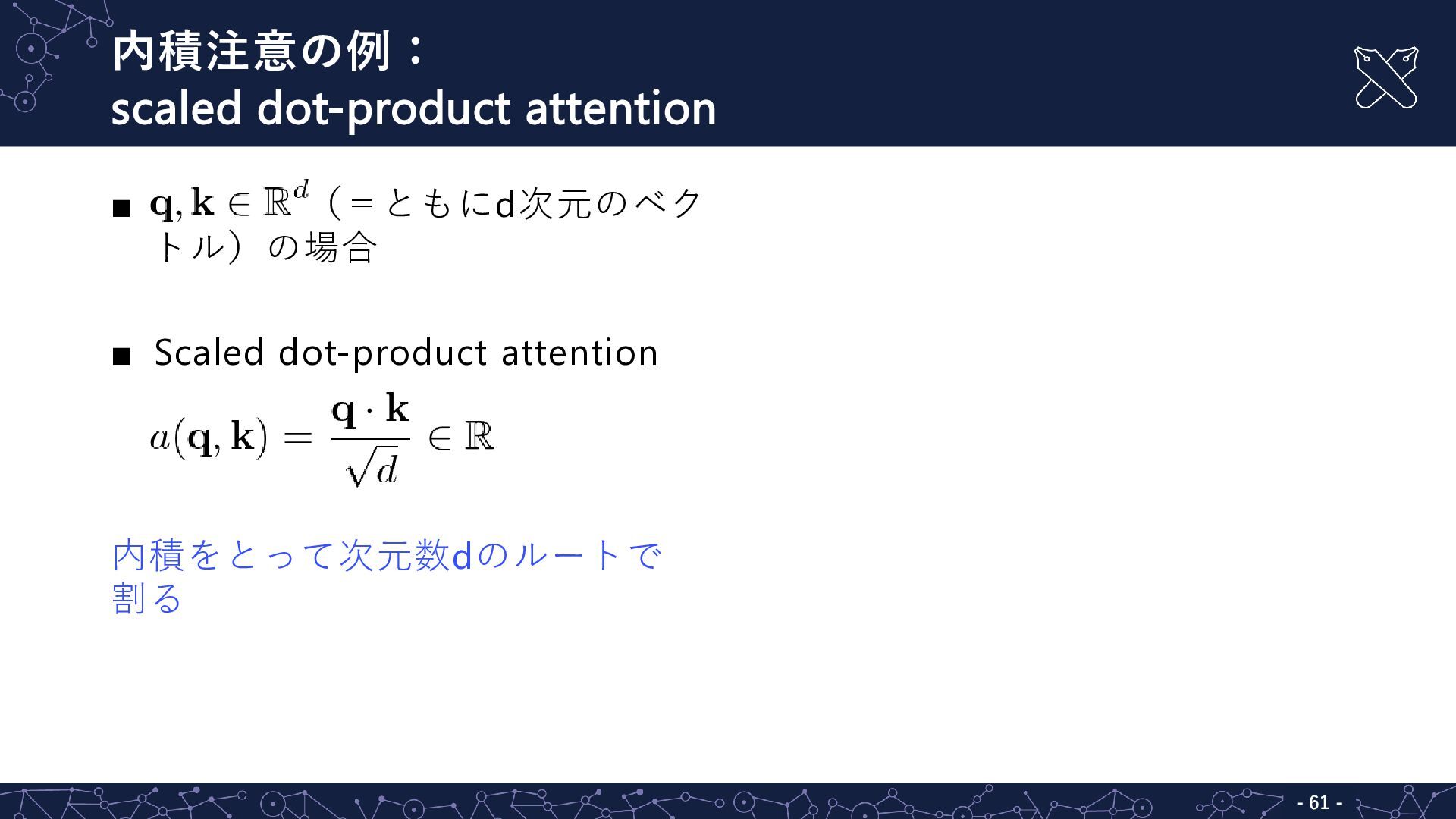

61. 内積注意の例： scaled dot-product attention - - 61 ▪ （＝ともにd次元のベク トル）の場合 ▪ Scaled dot-product attention 内積をとって次元数dのルートで 割る

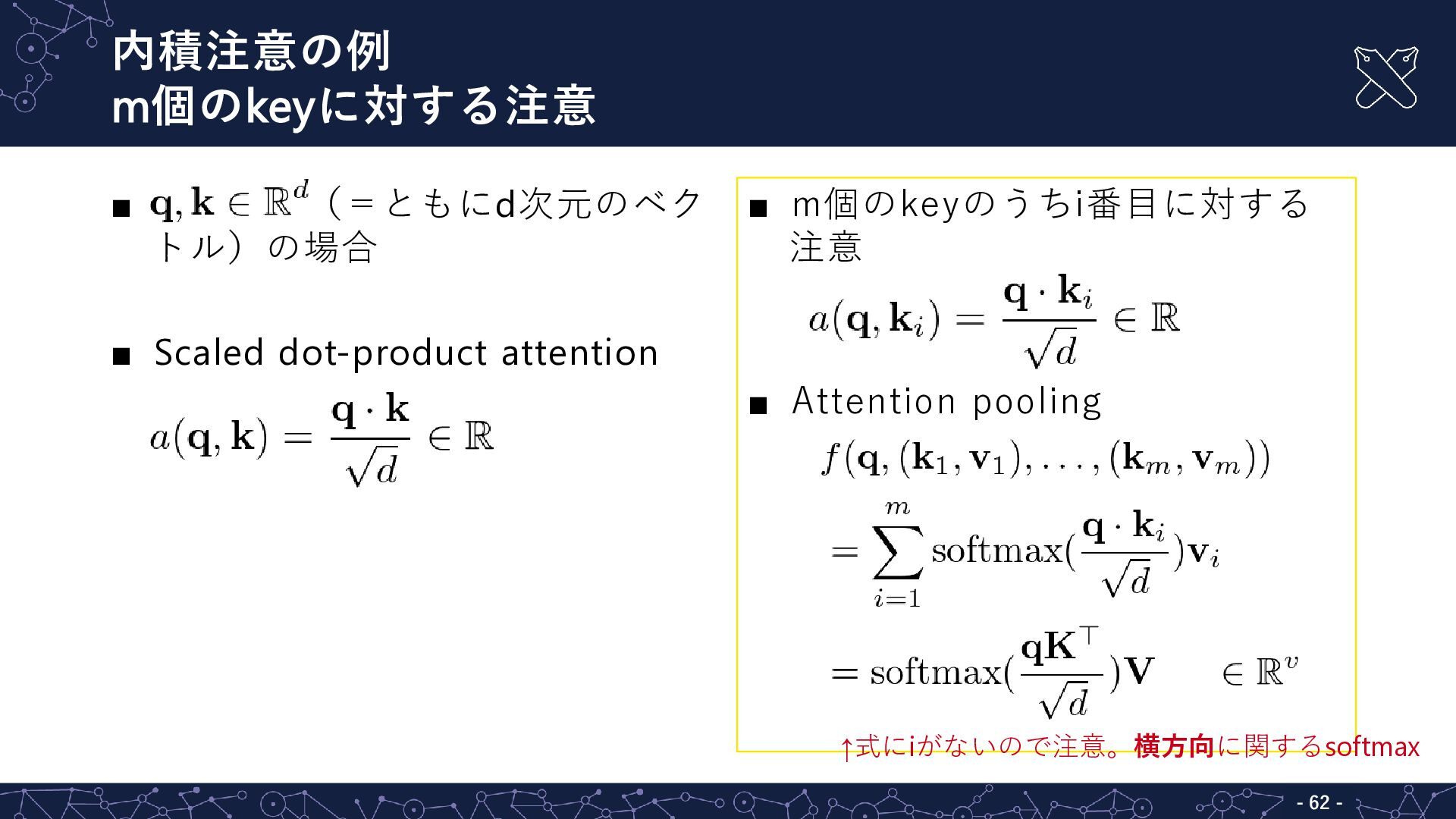

62. 内積注意の例 m個のkeyに対する注意 - - 62 ▪ （＝ともにd次元のベク トル）の場合 ▪ Scaled dot-product attention ▪ m個のkeyのうちi番目に対する 注意 ▪ Attention pooling ↑式にiがないので注意。横方向に関するsoftmax

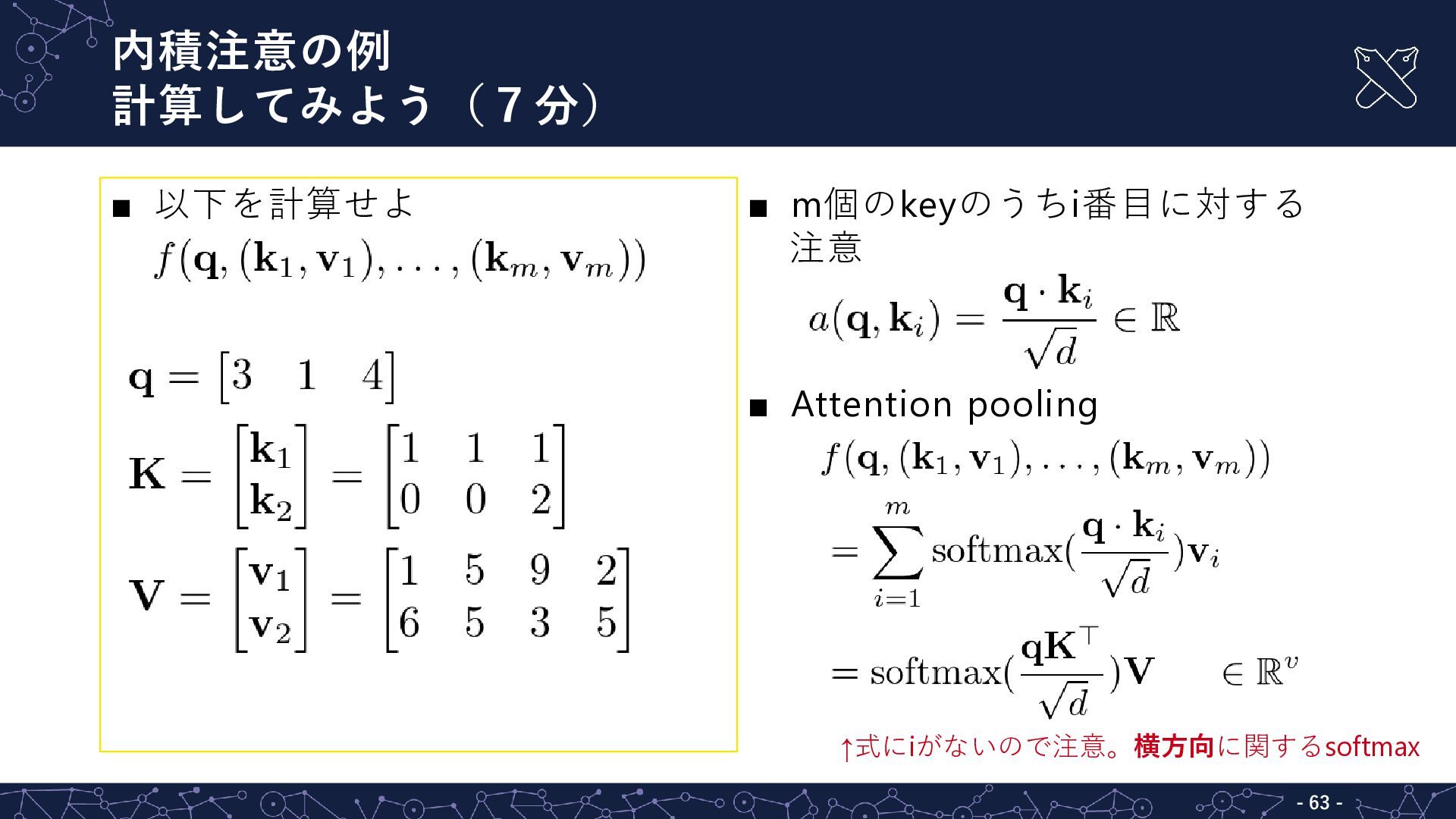

63. 内積注意の例 計算してみよう（７分） - - 63 ▪ 以下を計算せよ ▪ m個のkeyのうちi番目に対する 注意 ▪ Attention pooling ↑式にiがないので注意。横方向に関するsoftmax

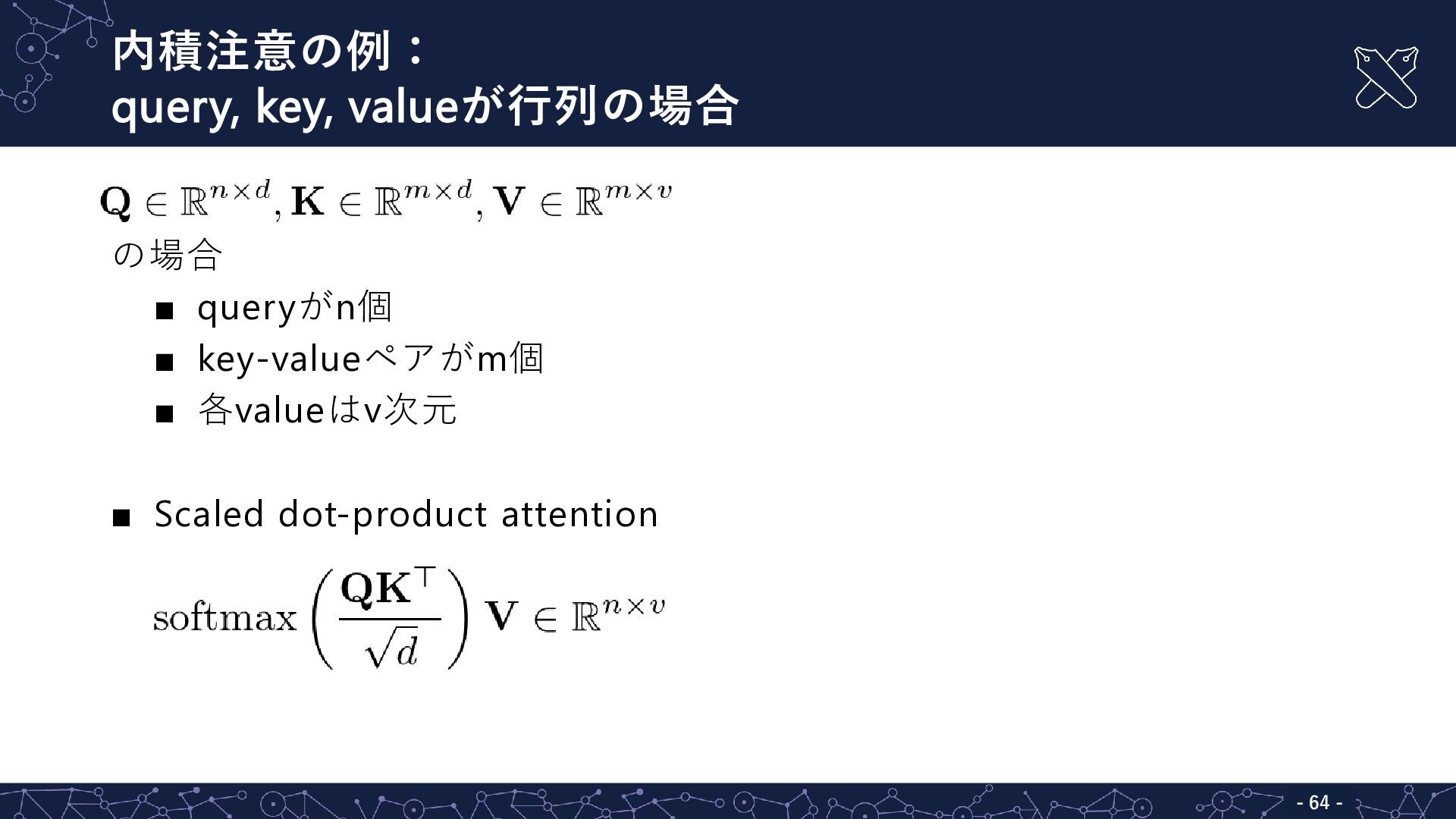

64. 内積注意の例： query, key, valueが行列の場合 - - 64 の場合 ▪ queryがn個 ▪ key-valueペアがm個 ▪ 各valueはv次元 ▪ Scaled dot-product attention
65. トランスフォーマー - - 65

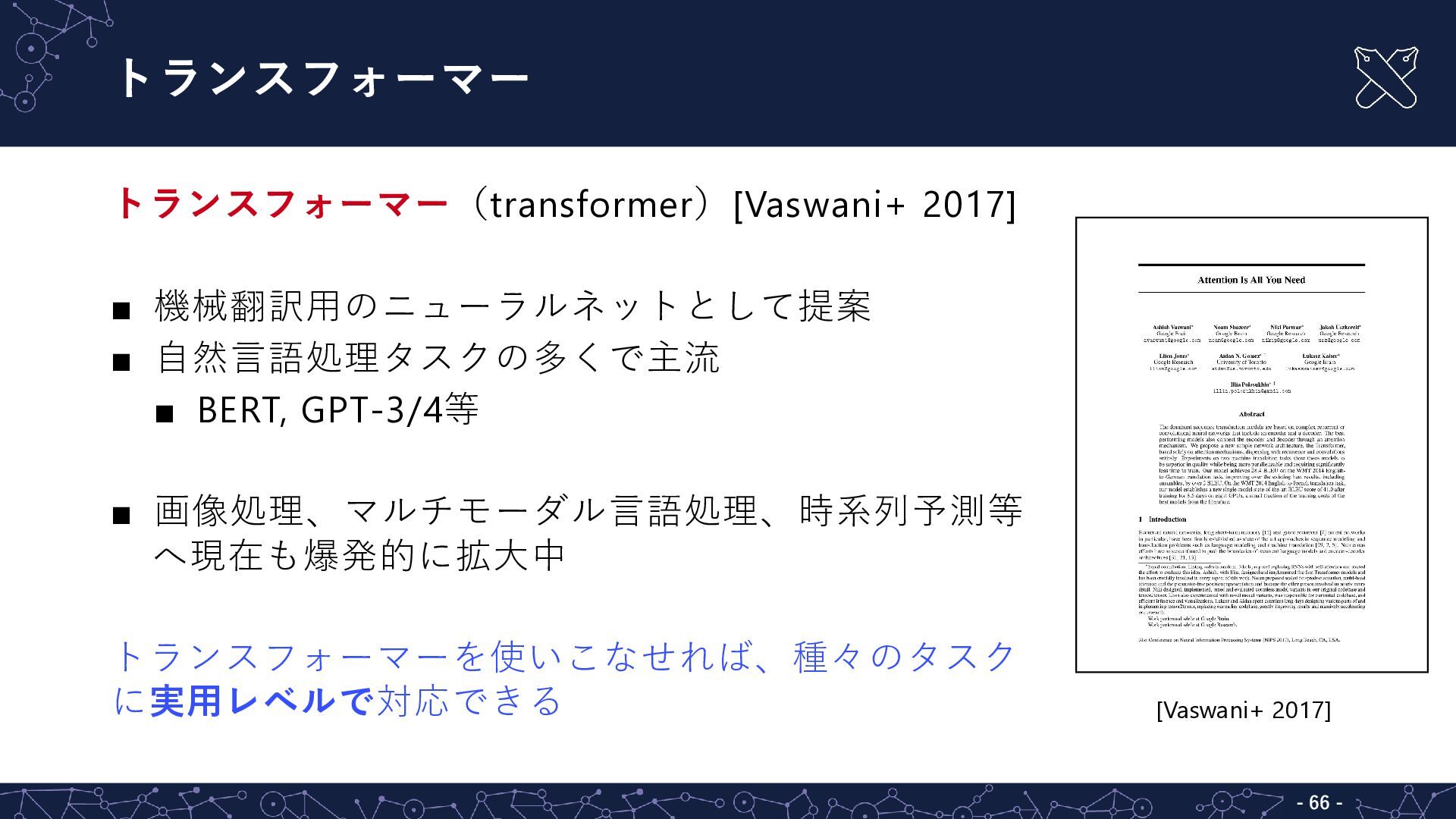

66. トランスフォーマー - - 66 トランスフォーマー（transformer）[Vaswani+ 2017] ▪ 機械翻訳用のニューラルネットとして提案 ▪ 自然言語処理タスクの多くで主流 ▪ BERT, GPT-3/4等 ▪ 画像処理、マルチモーダル言語処理、時系列予測等 へ現在も爆発的に拡大中 トランスフォーマーを使いこなせれば、種々のタスク に実用レベルで対応できる [Vaswani+ 2017]

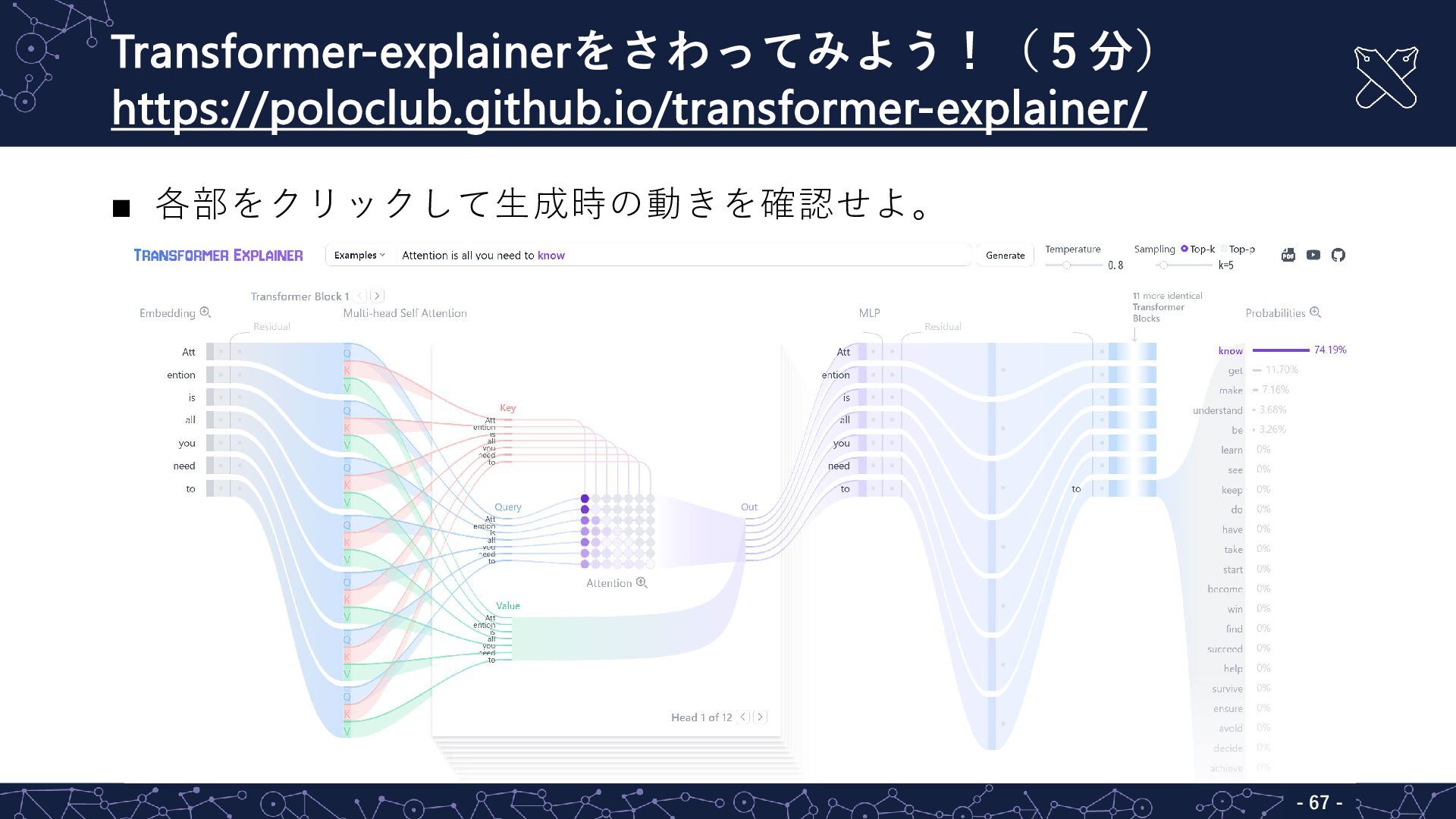

67. Transformer-explainerをさわってみよう！（５分） https://poloclub.github.io/transformer-explainer/ - - 67 ▪ 各部をクリックして生成時の動きを確認せよ。

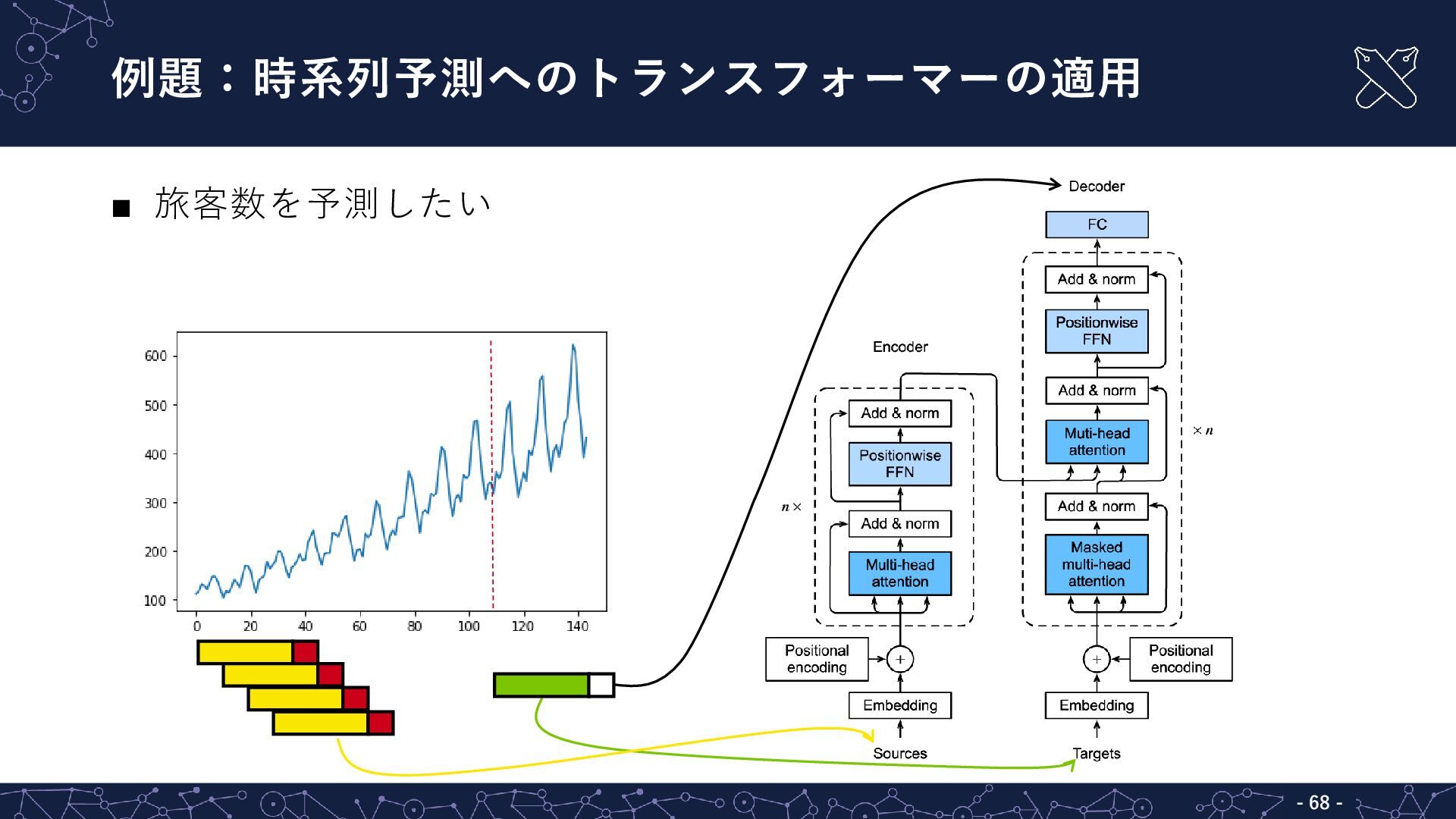

68. 例題：時系列予測へのトランスフォーマーの適用 - - 68 ▪ 旅客数を予測したい

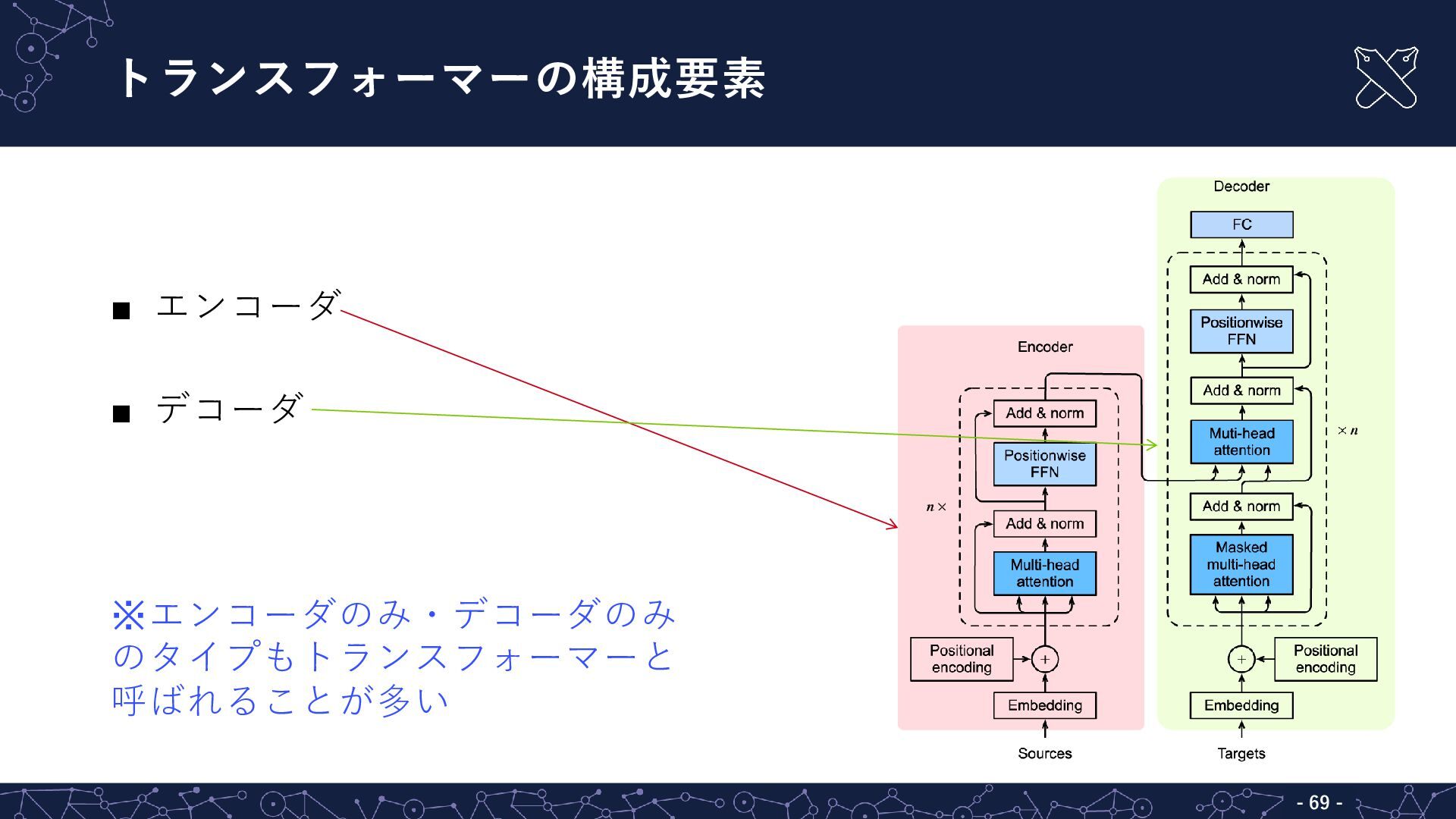

69. トランスフォーマーの構成要素 - - 69 ▪ エンコーダ ▪ デコーダ ※エンコーダのみ・デコーダのみ のタイプもトランスフォーマーと 呼ばれることが多い
70. トランスフォーマーの構成要素 - - 70 ▪ エンコーダ ▪ デコーダ ※エンコーダのみ・デコーダのみ のタイプもトランスフォーマーと 呼ばれることが多い ▪ 位置埋め込み ▪ トランスフォーマー層 ▪ QKV注意 ▪ マルチヘッド注意 ▪ 残差接続 ▪ レイヤー正規化

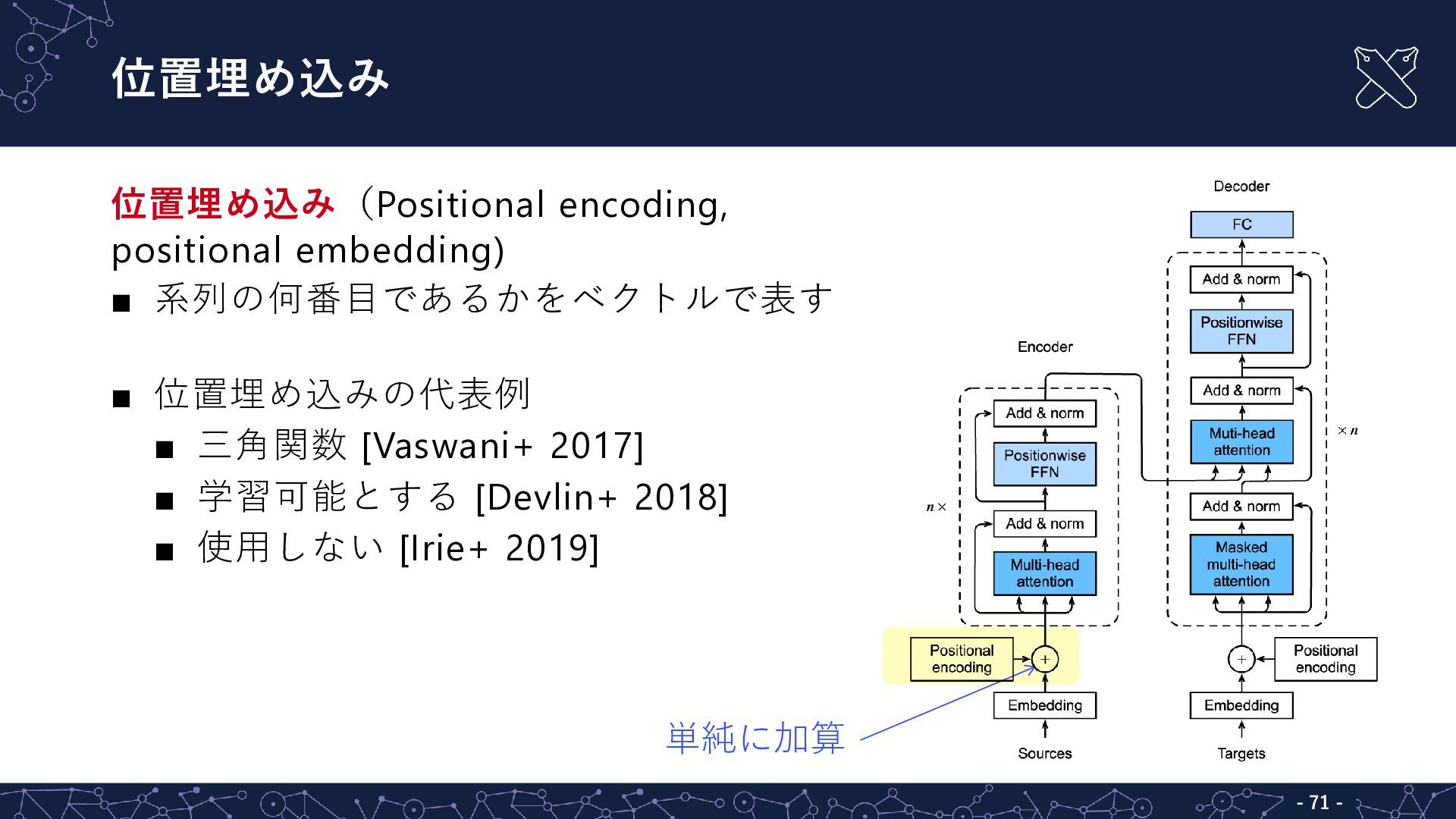

71. 位置埋め込み - - 71 位置埋め込み（Positional encoding, positional embedding) ▪ 系列の何番目であるかをベクトルで表す ▪ 位置埋め込みの代表例 ▪ 三角関数 [Vaswani+ 2017] ▪ 学習可能とする [Devlin+ 2018] ▪ 使用しない [Irie+ 2019] 単純に加算

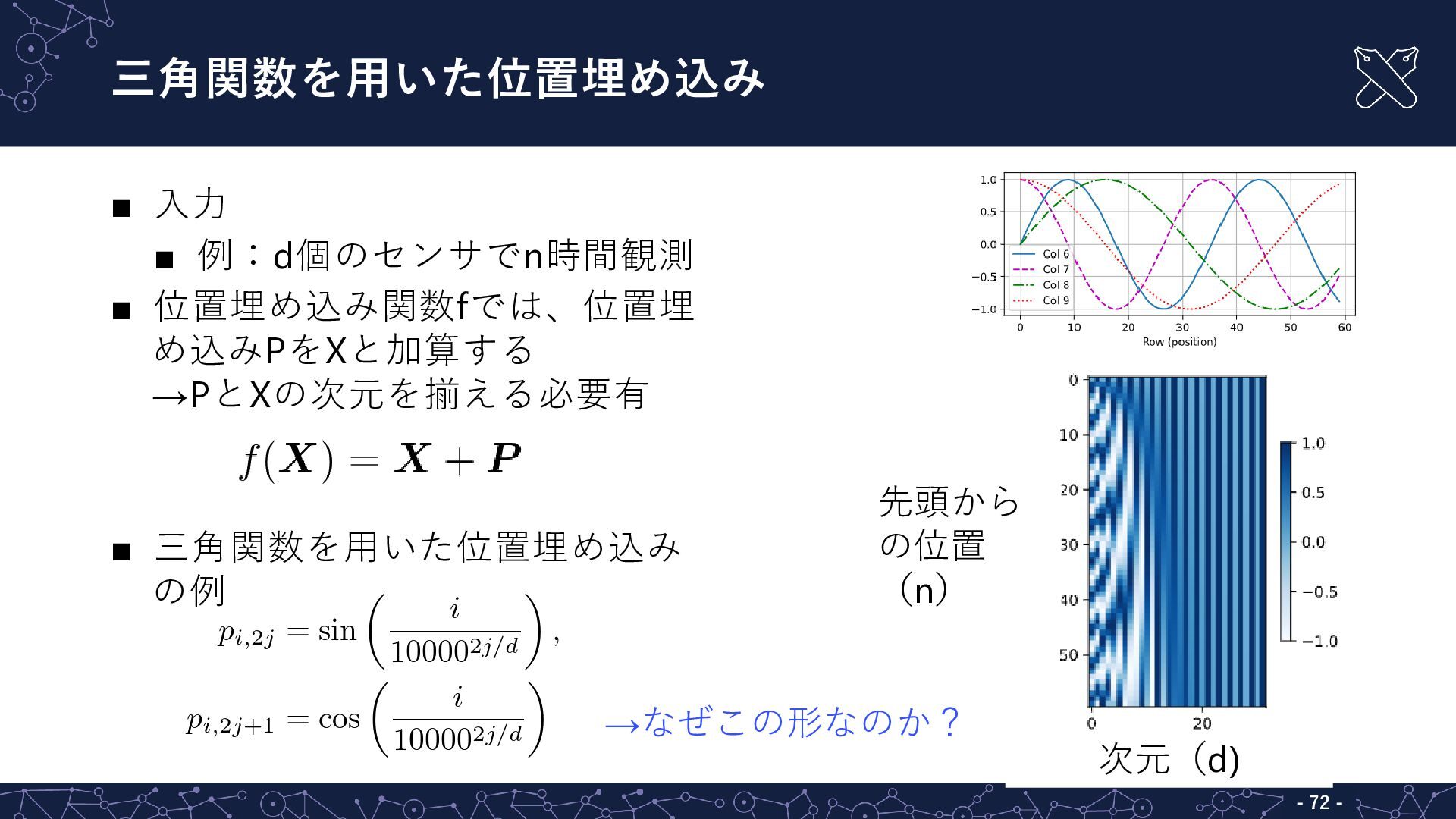

72. 三角関数を用いた位置埋め込み - - 72 ▪ 入力 ▪ 例：d個のセンサでn時間観測 ▪ 位置埋め込み関数fでは、位置埋 め込みPをXと加算する →PとXの次元を揃える必要有 ▪ 三角関数を用いた位置埋め込み の例 →なぜこの形なのか？ 先頭から の位置 （n） 次元（d)

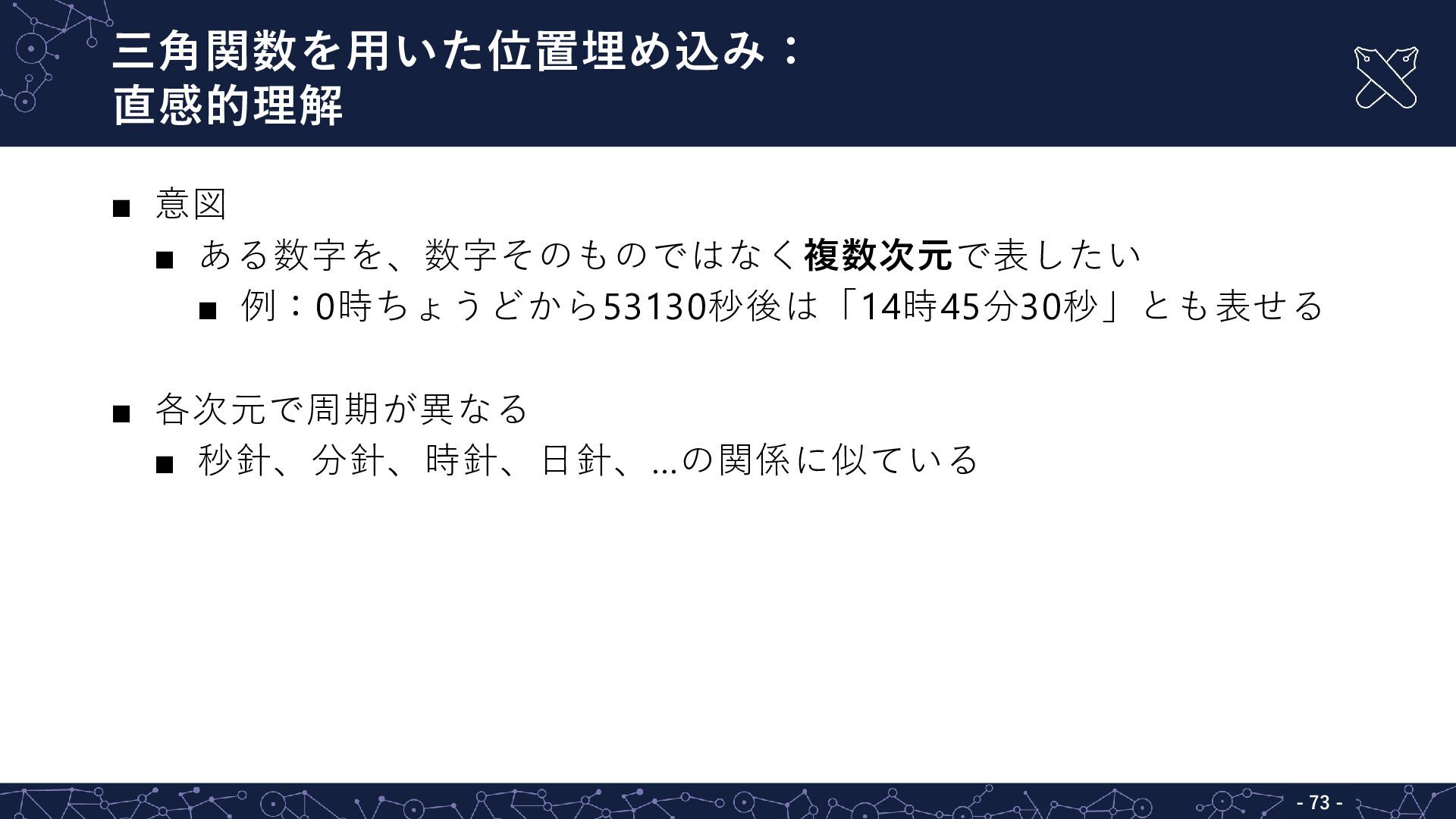

73. 三角関数を用いた位置埋め込み： 直感的理解 - - 73 ▪ 意図 ▪ ある数字を、数字そのものではなく複数次元で表したい ▪ 例：0時ちょうどから53130秒後は「14時45分30秒」とも表せる ▪ 各次元で周期が異なる ▪ 秒針、分針、時針、日針、…の関係に似ている

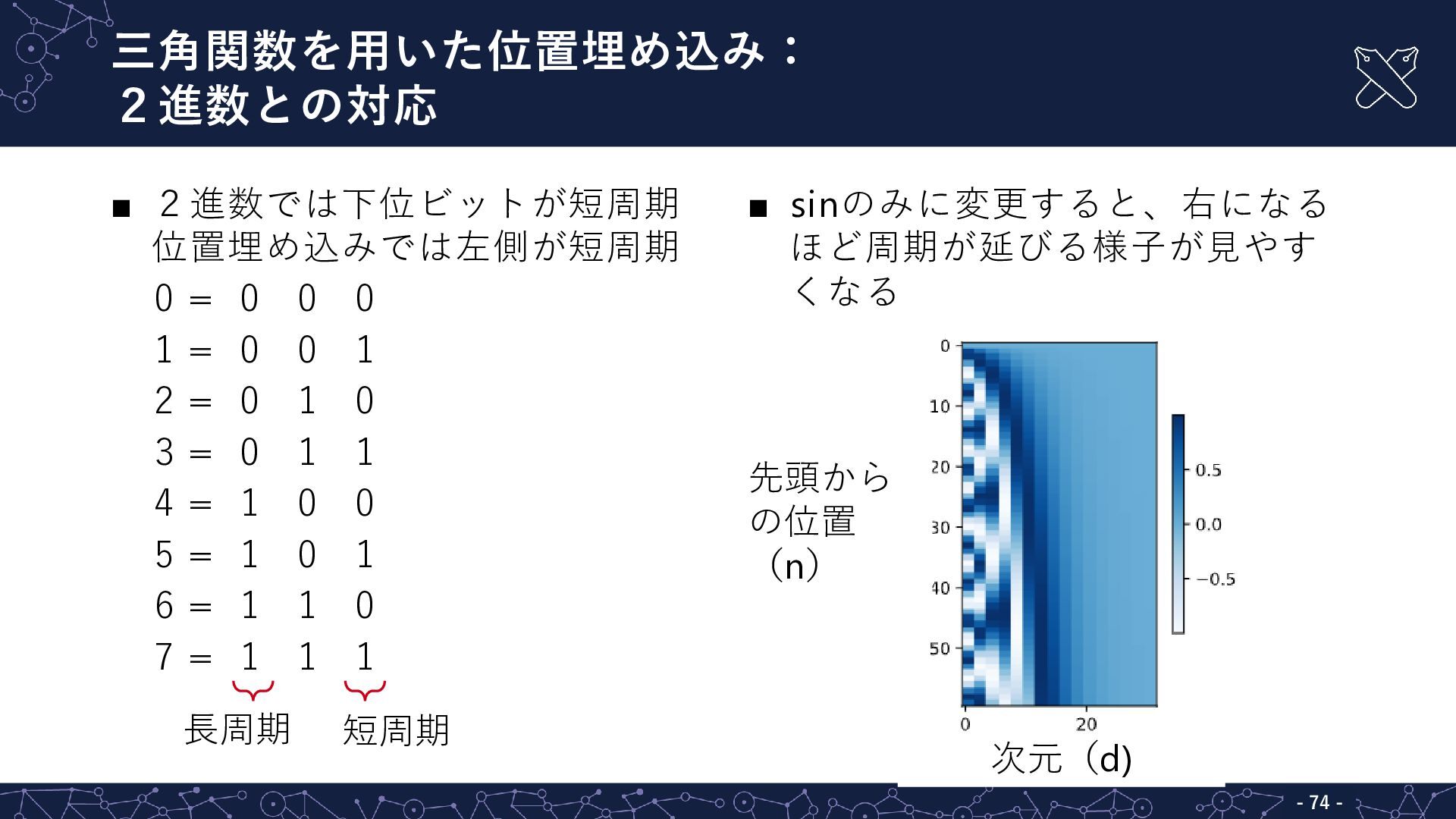

74. 三角関数を用いた位置埋め込み： ２進数との対応 - - 74 ▪ ２進数では下位ビットが短周期 位置埋め込みでは左側が短周期 0 = 0 0 0 1 = 0 0 1 2 = 0 1 0 3 = 0 1 1 4 = 1 0 0 5 = 1 0 1 6 = 1 1 0 7 = 1 1 1 ▪ sinのみに変更すると、右になる ほど周期が延びる様子が見やす くなる 長周期 短周期 先頭から の位置 （n） 次元（d)

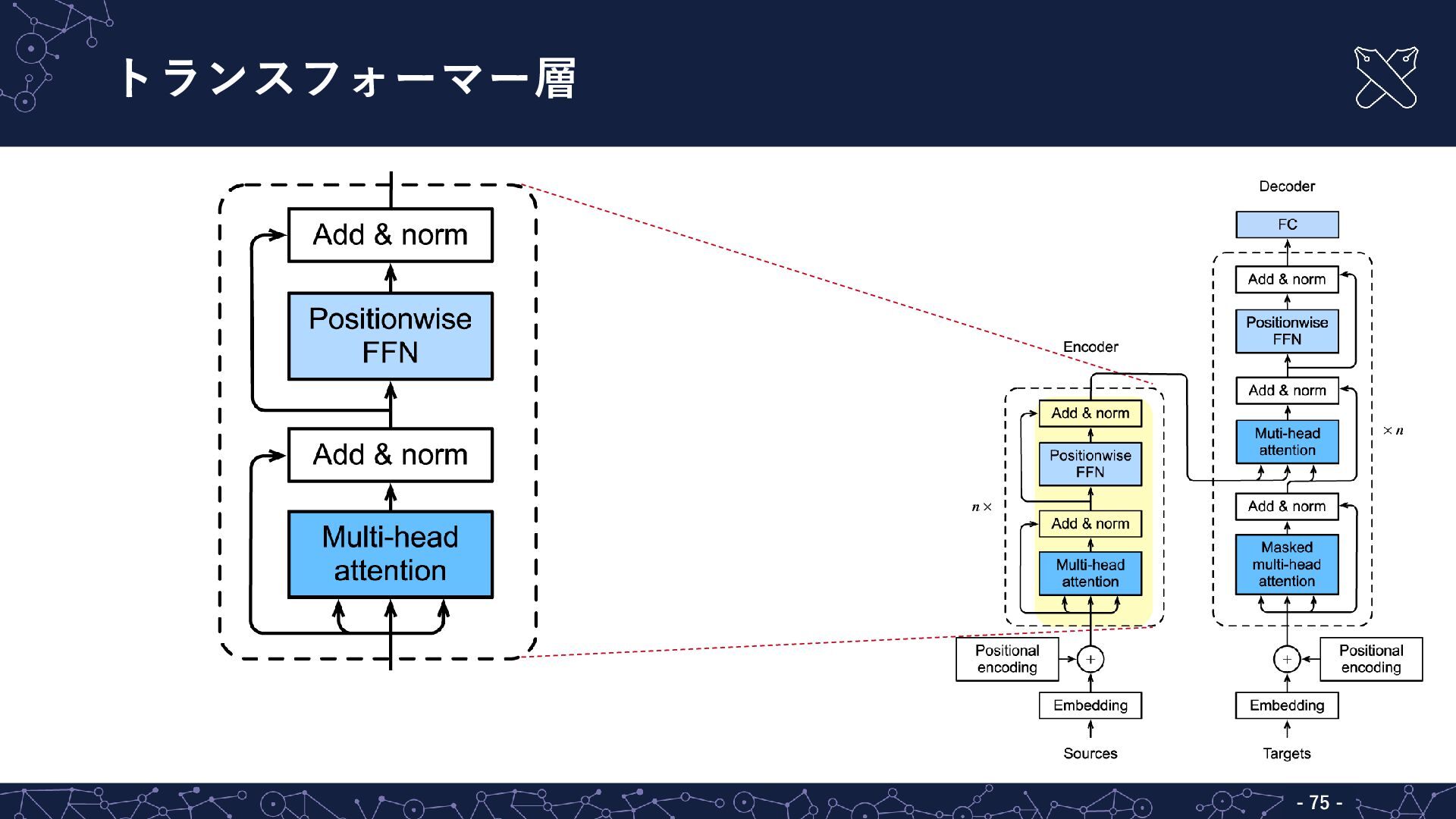

75. トランスフォーマー層 - - 75

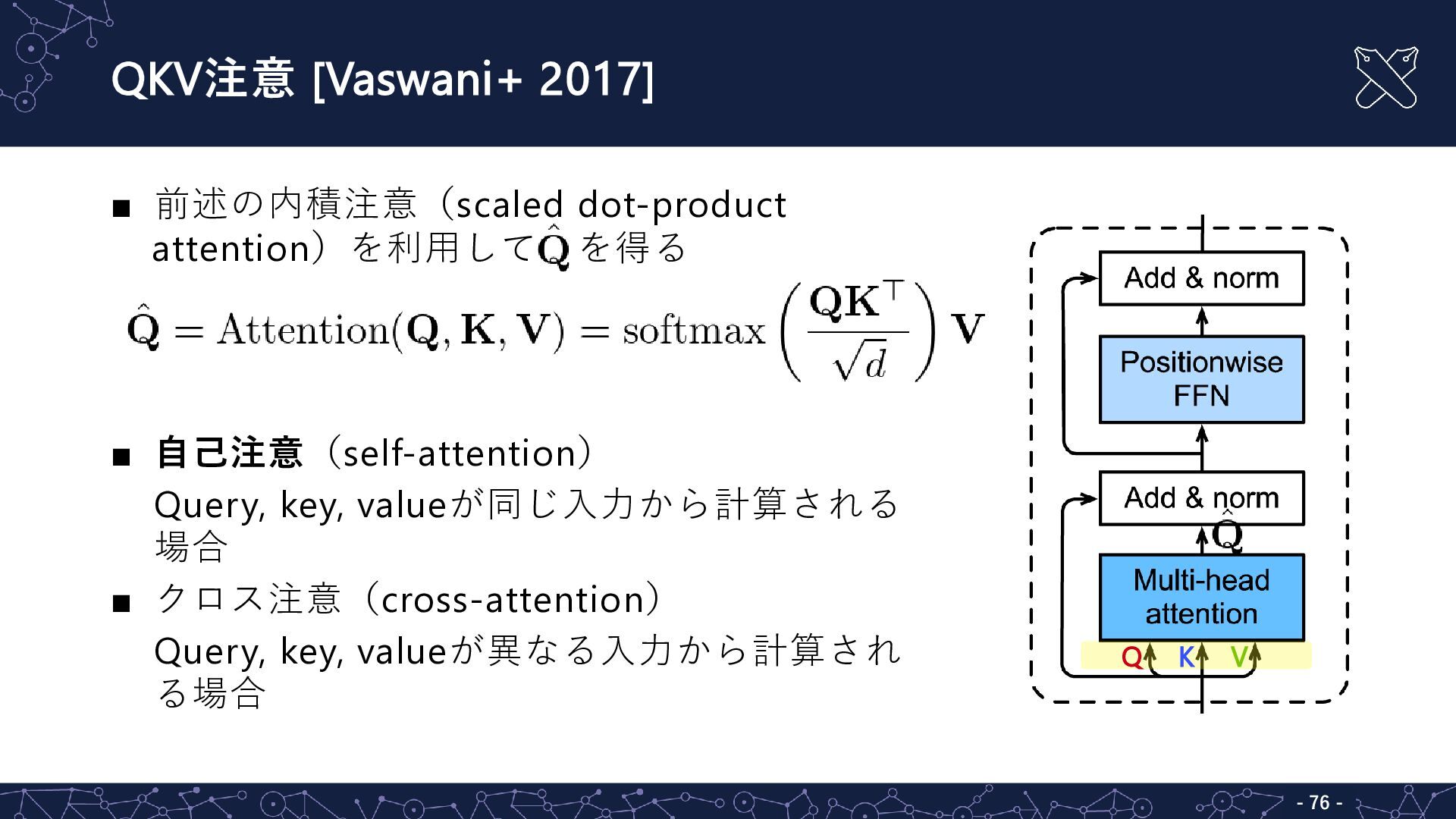

76. QKV注意 [Vaswani+ 2017] - - 76 ▪ 前述の内積注意（scaled dot-product attention）を利用して を得る ▪ 自己注意（self-attention） Query, key, valueが同じ入力から計算される 場合 ▪ クロス注意（cross-attention） Query, key, valueが異なる入力から計算され る場合 Q K V

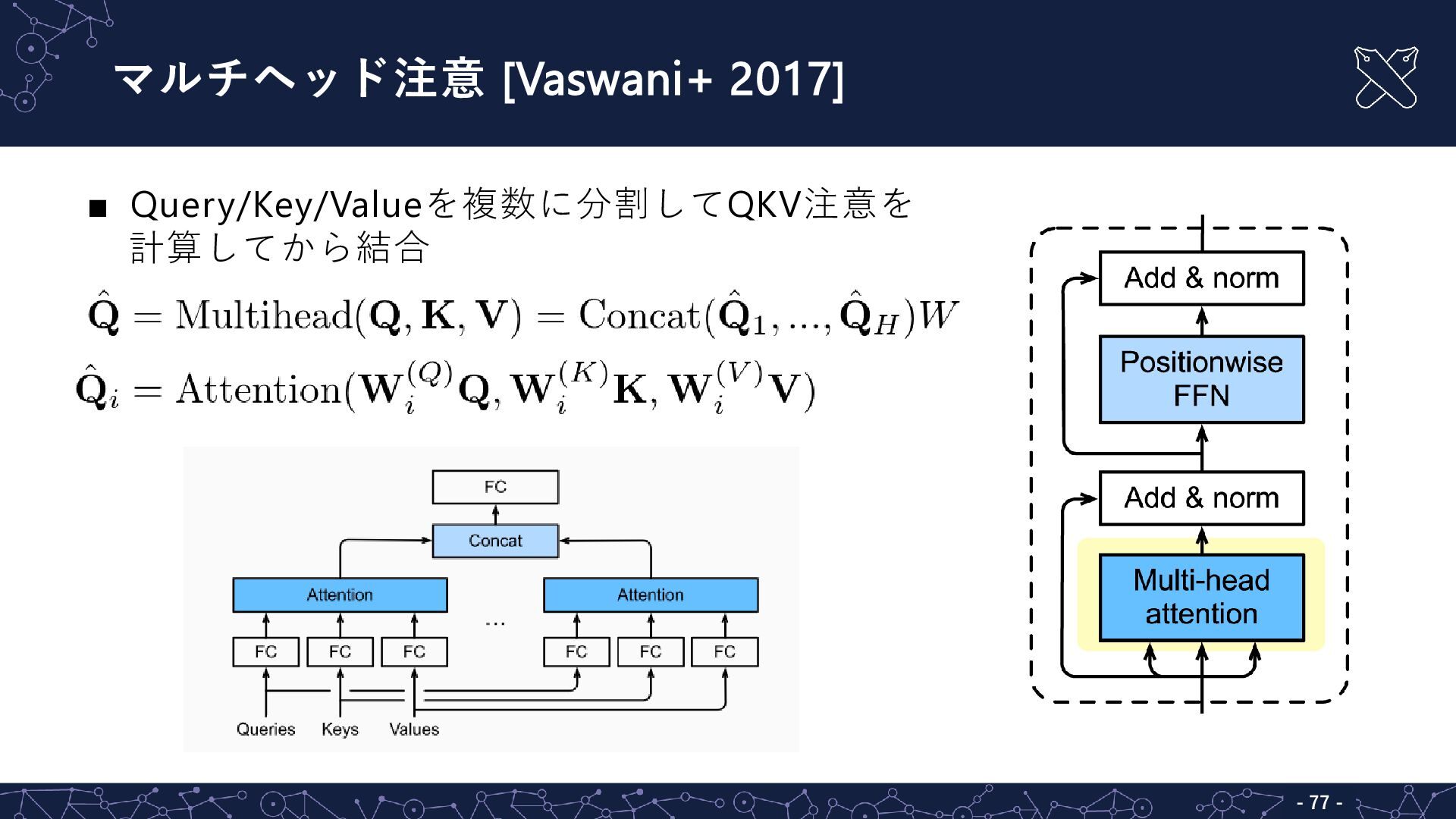

77. マルチヘッド注意 [Vaswani+ 2017] - - 77 ▪ Query/Key/Valueを複数に分割してQKV注意を 計算してから結合

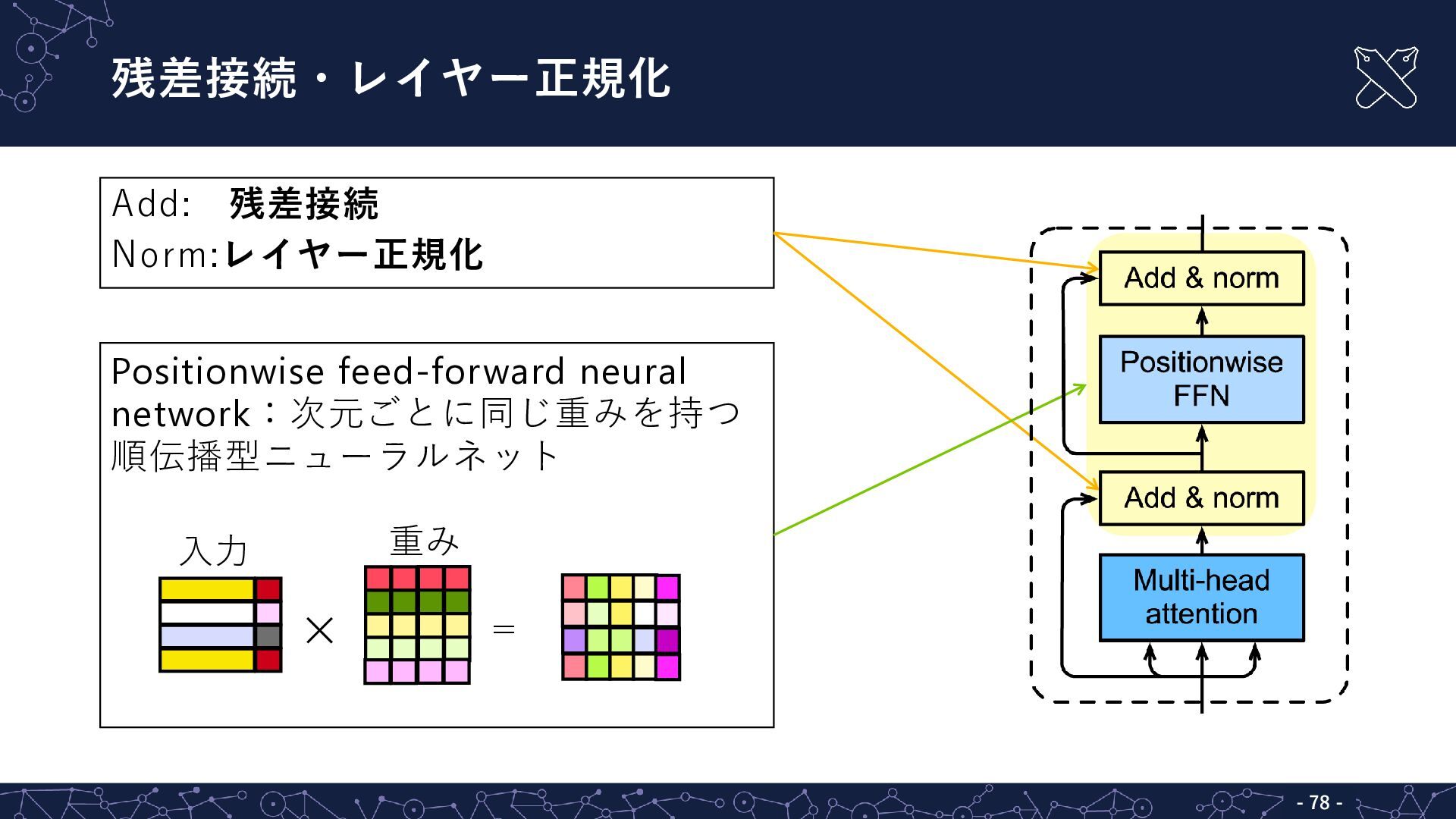

78. Positionwise feed-forward neural network：次元ごとに同じ重みを持つ 順伝播型ニューラルネット 残差接続・レイヤー正規化 - - 78 Add: 残差接続 Norm:レイヤー正規化 重み 入力 ✕ ＝

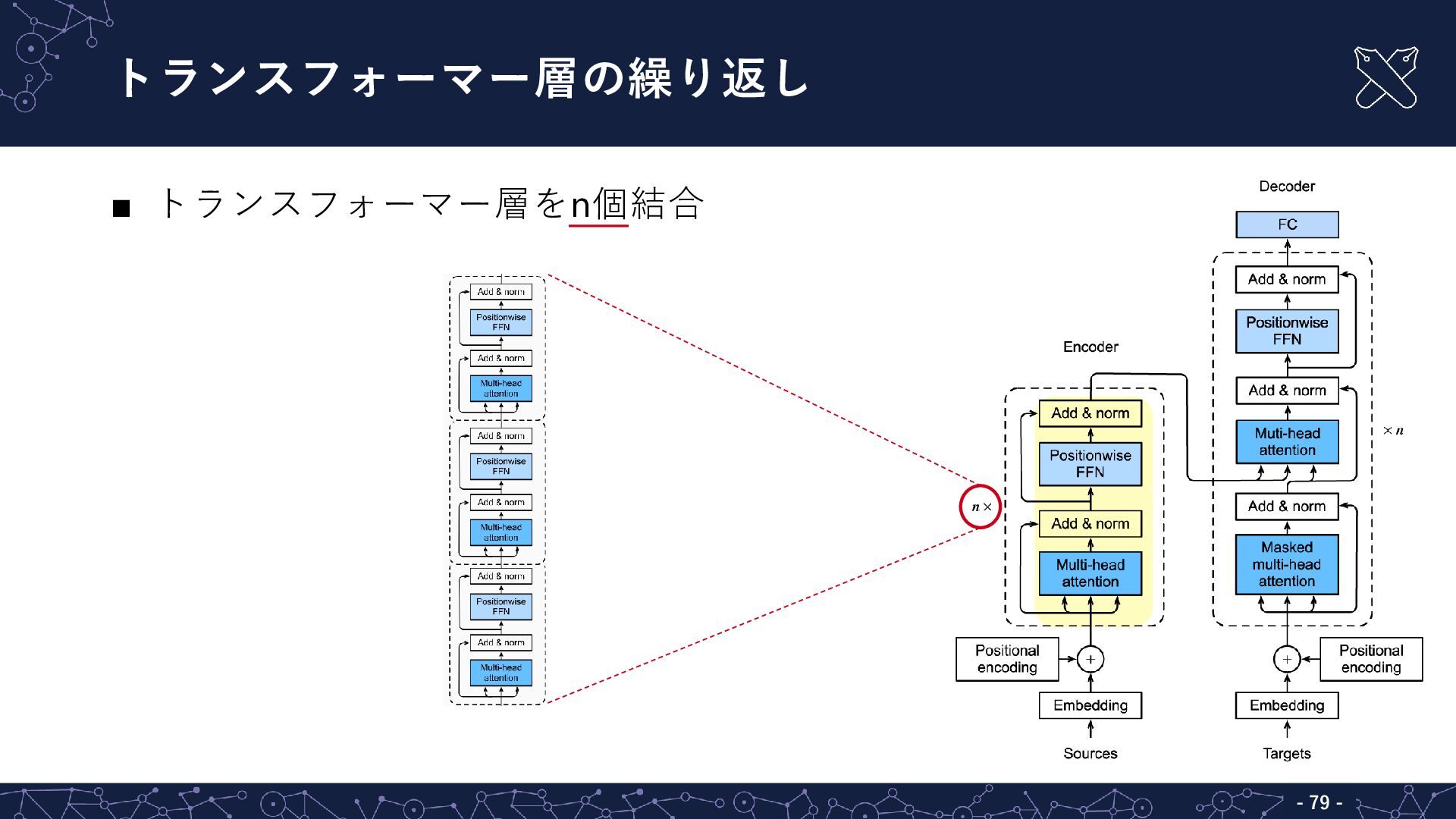

79. トランスフォーマー層の繰り返し - - 79 ▪ トランスフォーマー層をn個結合

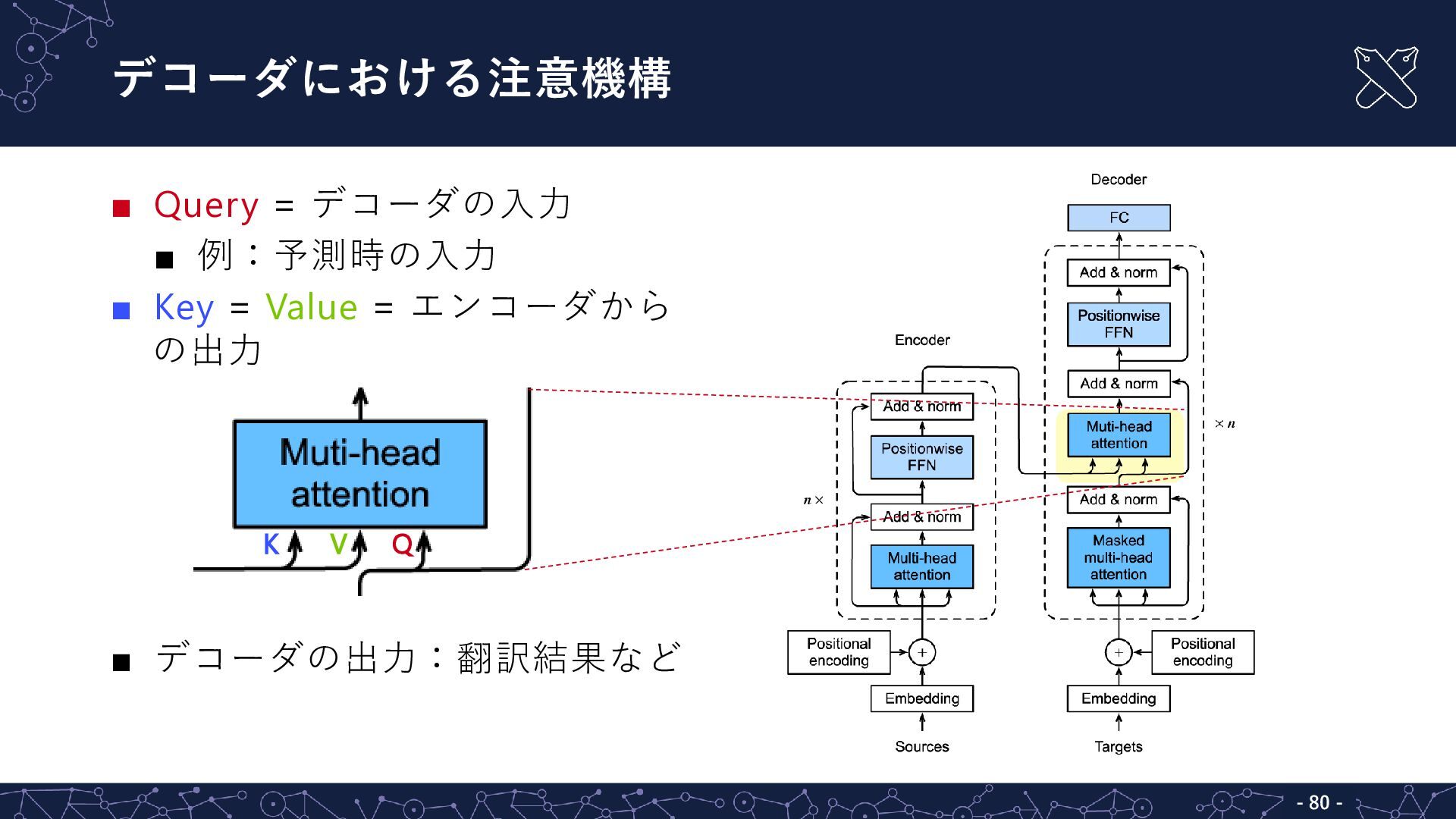

80. デコーダにおける注意機構 - - 80 ▪ Query = デコーダの入力 ▪ 例：予測時の入力 ▪ Key = Value = エンコーダから の出力 ▪ デコーダの出力：翻訳結果など K V Q
81. まとめ - - 81

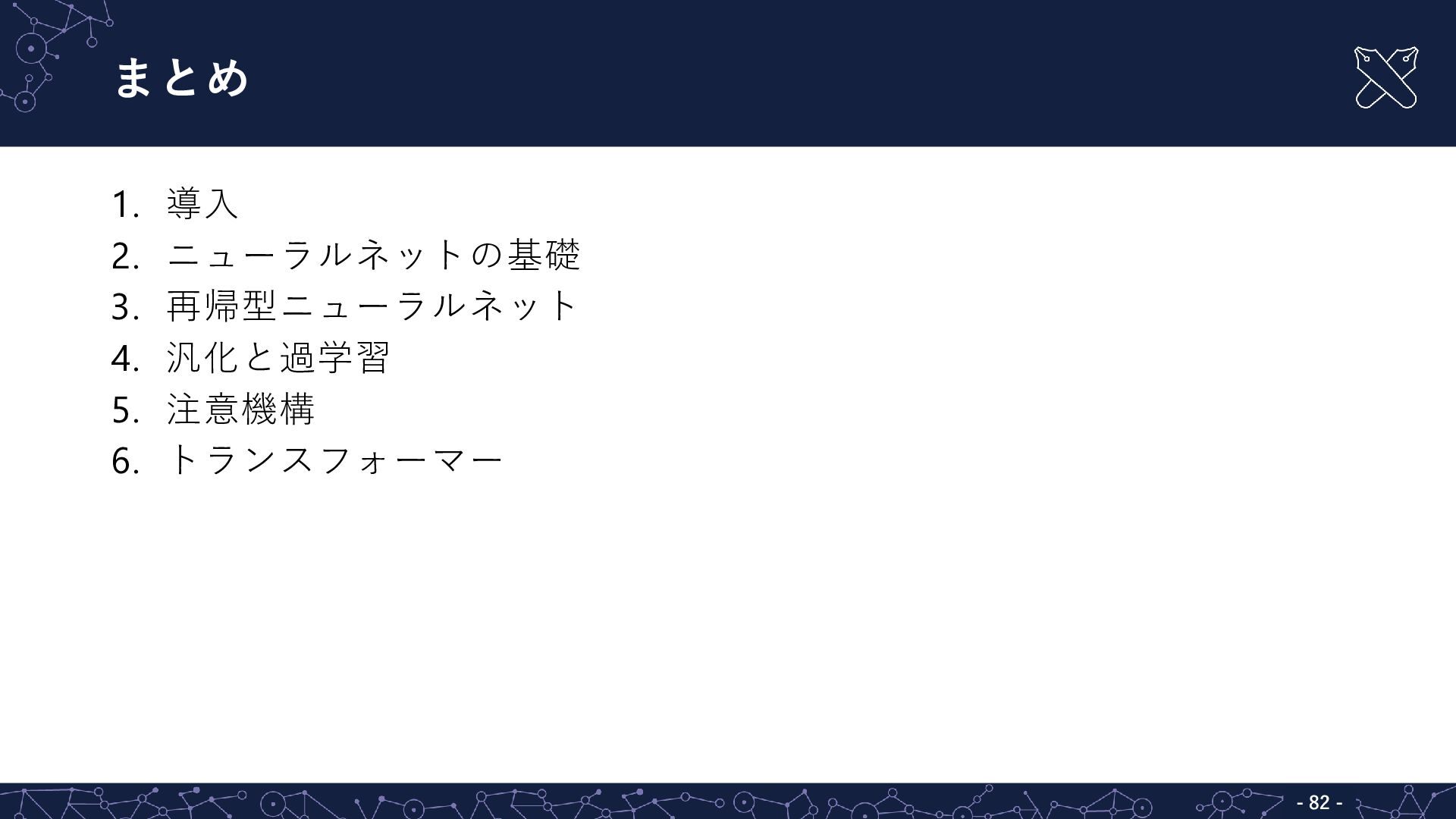

82. まとめ - - 82 1. 導入 2. ニューラルネットの基礎 3. 再帰型ニューラルネット 4. 汎化と過学習 5. 注意機構 6. トランスフォーマー

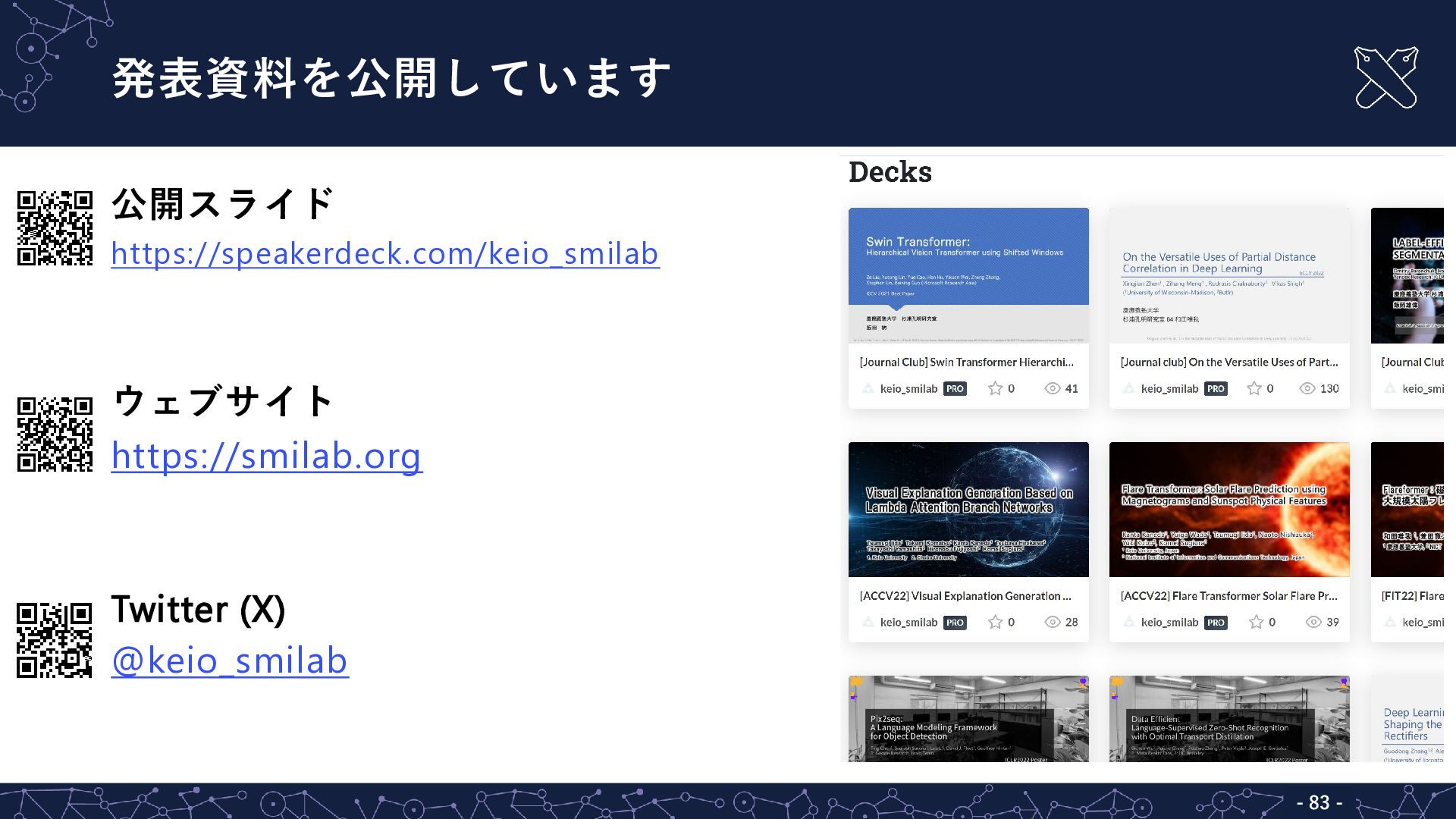

83. 発表資料を公開しています - - 83 公開スライド https://speakerdeck.com/keio_smilab ウェブサイト https://smilab.org Twitter (X) @keio_smilab
84. 付録 - - 84

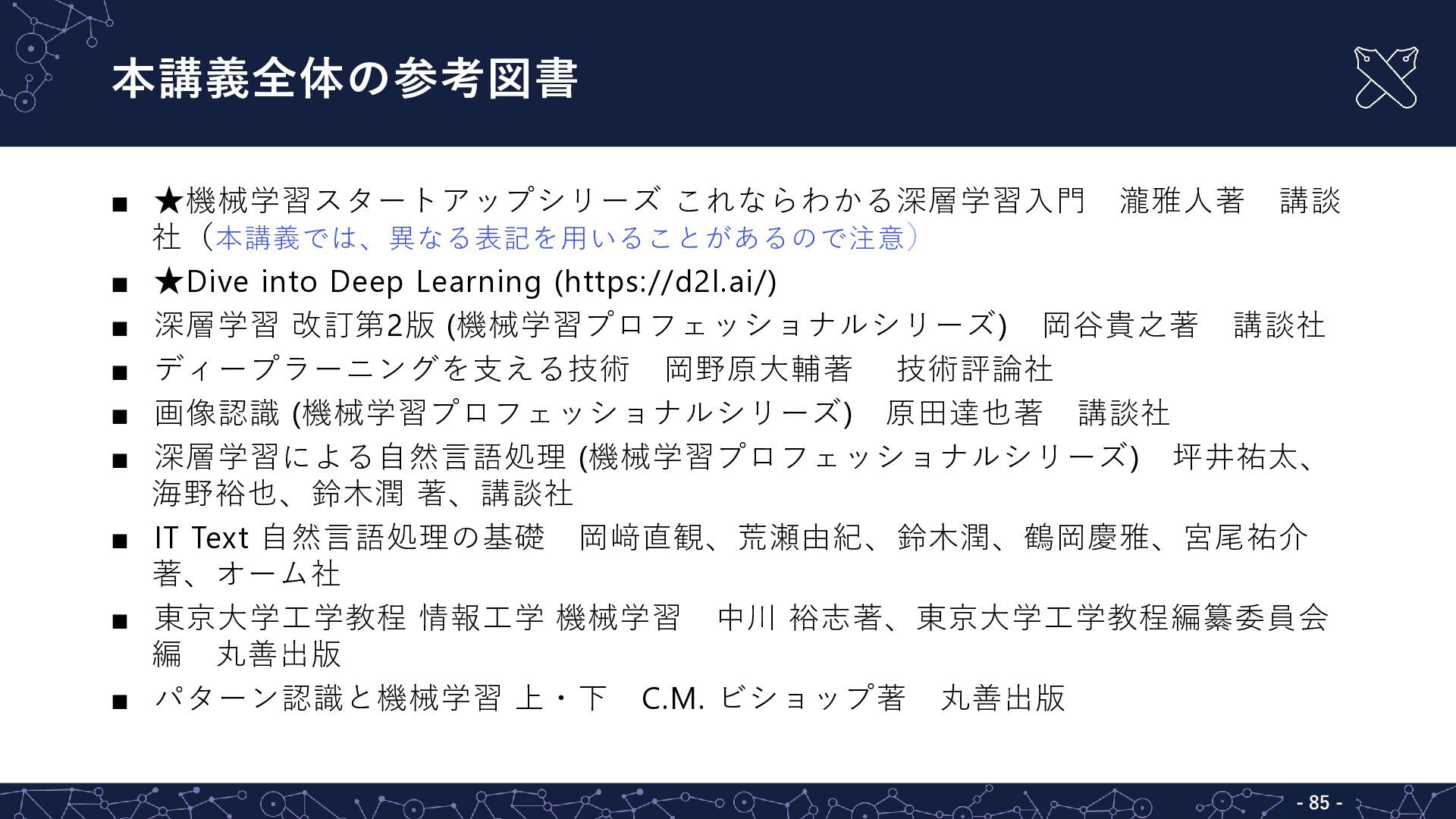

85. 本講義全体の参考図書 - - 85 ▪ ★機械学習スタートアップシリーズ これならわかる深層学習入門 瀧雅人著 講談 社（本講義では、異なる表記を用いることがあるので注意） ▪ ★Dive into Deep Learning (https://d2l.ai/) ▪ 深層学習 改訂第2版 (機械学習プロフェッショナルシリーズ) 岡谷貴之著 講談社 ▪ ディープラーニングを支える技術 岡野原大輔著 技術評論社 ▪ 画像認識 (機械学習プロフェッショナルシリーズ) 原田達也著 講談社 ▪ 深層学習による自然言語処理 (機械学習プロフェッショナルシリーズ) 坪井祐太、 海野裕也、鈴木潤 著、講談社 ▪ IT Text 自然言語処理の基礎 岡﨑直観、荒瀬由紀、鈴木潤、鶴岡慶雅、宮尾祐介 著、オーム社 ▪ 東京大学工学教程 情報工学 機械学習 中川 裕志著、東京大学工学教程編纂委員会 編 丸善出版 ▪ パターン認識と機械学習 上・下 C.M. ビショップ著 丸善出版

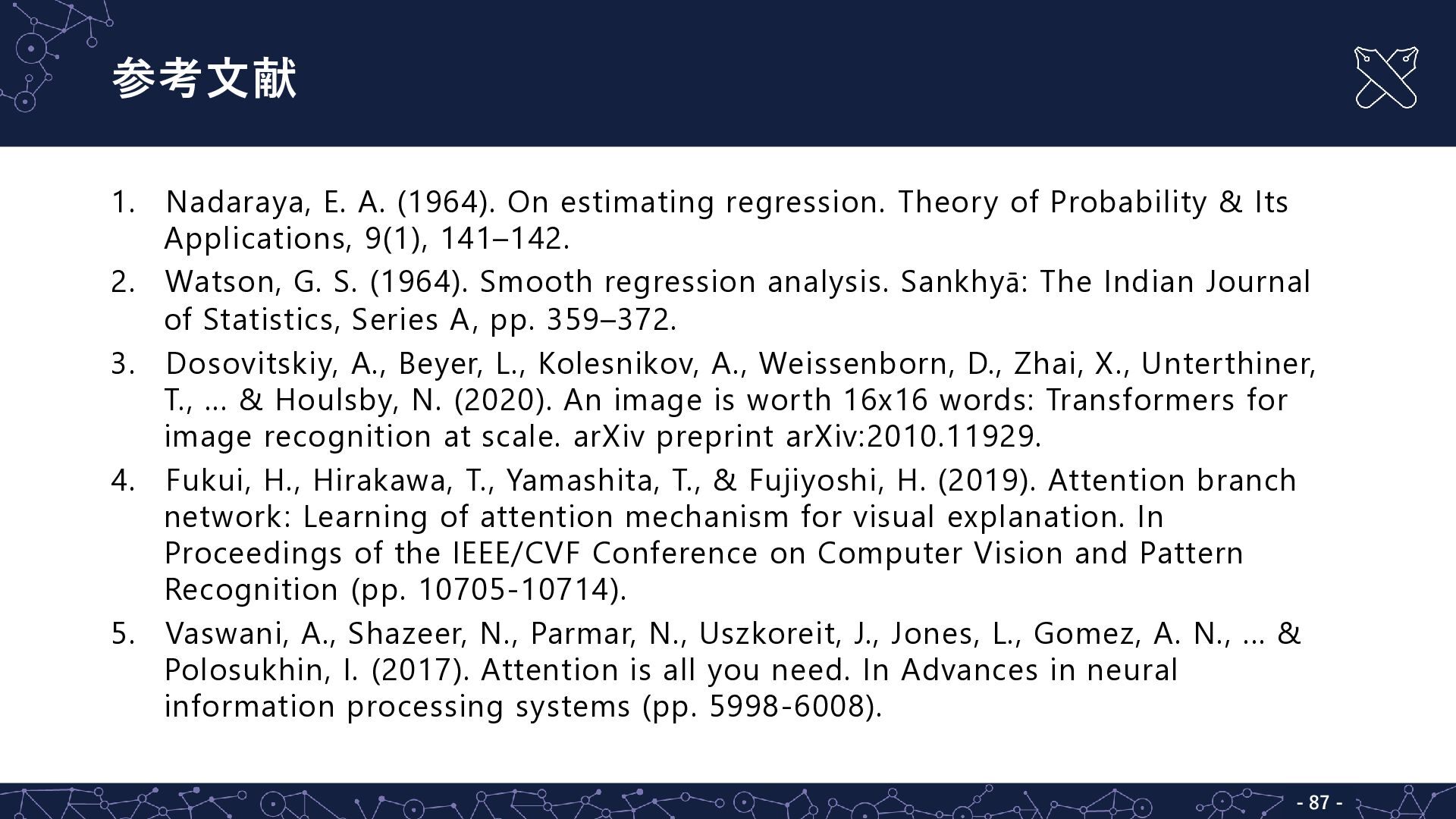

86. 参考文献 - - 86 1. Nadaraya, E. A. (1964). On estimating regression. Theory of Probability & Its Applications, 9(1), 141–142. 2. Watson, G. S. (1964). Smooth regression analysis. Sankhyā: The Indian Journal of Statistics, Series A, pp. 359–372. 3. Dosovitskiy, A., Beyer, L., Kolesnikov, A., Weissenborn, D., Zhai, X., Unterthiner, T., ... & Houlsby, N. (2020). An image is worth 16x16 words: Transformers for image recognition at scale. arXiv preprint arXiv:2010.11929. 4. Fukui, H., Hirakawa, T., Yamashita, T., & Fujiyoshi, H. (2019). Attention branch network: Learning of attention mechanism for visual explanation. In Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition (pp. 10705-10714). 5. Vaswani, A., Shazeer, N., Parmar, N., Uszkoreit, J., Jones, L., Gomez, A. N., ... & Polosukhin, I. (2017). Attention is all you need. In Advances in neural information processing systems (pp. 5998-6008).
