MFTぶっちして Ene-1 GPに参加 してみた o孕o=3レーシング(オヨサンレーシング) 新里 祐教、大鳥 浩史 2016/10/08
チームメンバー •チームリーダー兼モーター担当 • 今村 謙之 •ライダー兼コントローラー担当 • 新里 祐教 •ライダー兼パワーアンプ担当
• 山内 直 •メカニック兼電源担当 • 大鳥 浩史
開催日時 2016年8月7日(日) 朝7:00受付 Maker Faire Tokyo 2016の日時 完全に被ってる
レギュレーション KV-BIKE部門 ・20インチ以上の市販自転車を使うこと ・駆動用電源はEneloop40本 ・電池1本に対して5Aのサーキットブレーカを付けること ・ライダー重量は55Kg以上 ・アクセルから手を離すと止まる仕組みにすること ・自転車フレームの補強はOK、軽量化は不可 ・ステップは車軸より下に付けること ・動力用に使える蓄電装置はEneloopだけ
… とかいっぱい

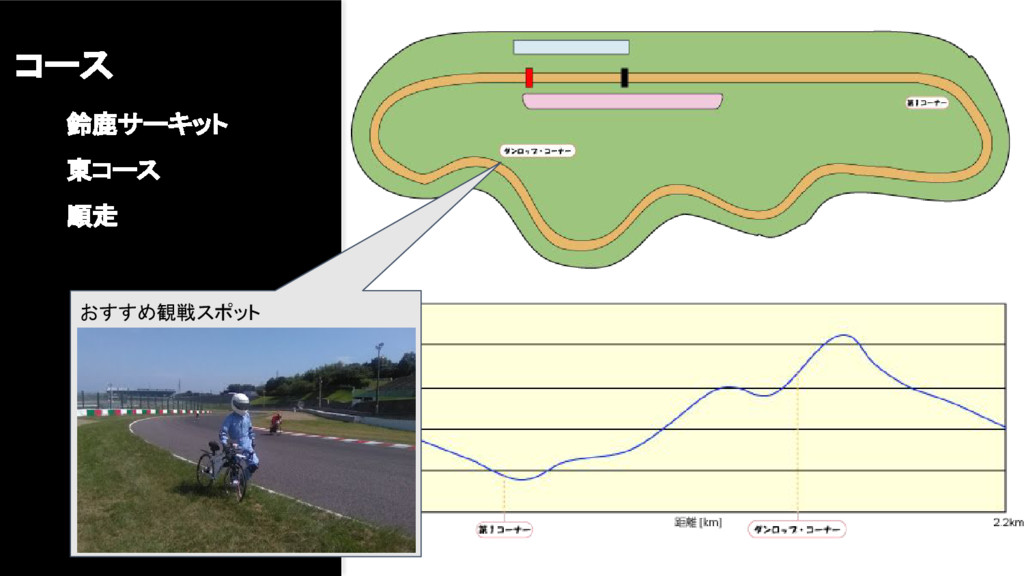

コース 鈴鹿サーキット 東コース 順走 おすすめ観戦スポット
電動バイクの インターフェース 初期化/起動/離すと停止 (レギュレーション) スロットル 周波数(≒回転速度)
使ったmbed • Nucleo-64 STM32R446 • Cortex-M4 180Mhz • Flash 512KB
• SRAM 128KB
Nucleo用ユニバーサル基板(ビンゴの景品)

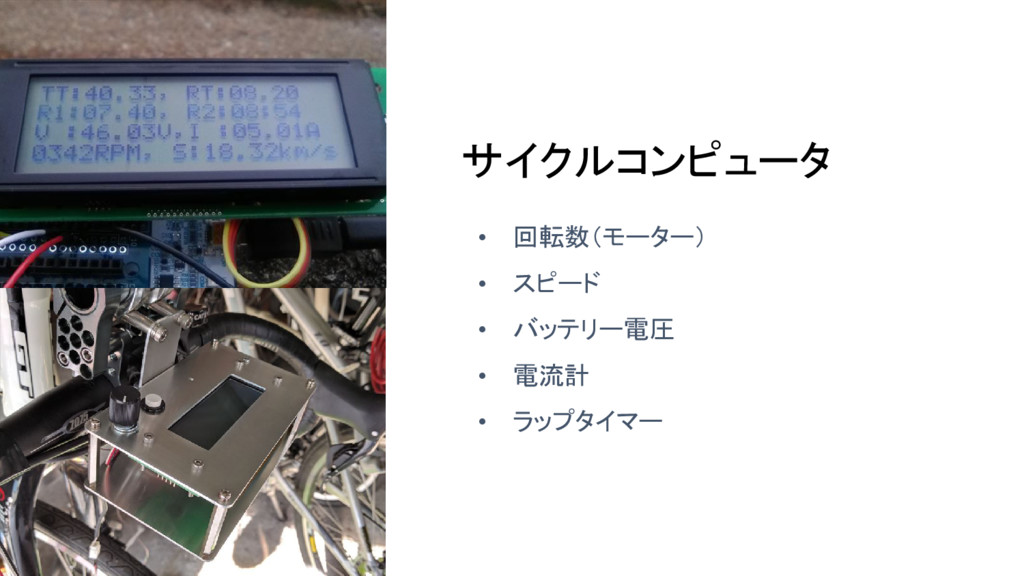

サイクルコンピュータ • 回転数(モーター) • スピード • バッテリー電圧 • 電流計 •
ラップタイマー
コントローラー(ESC)

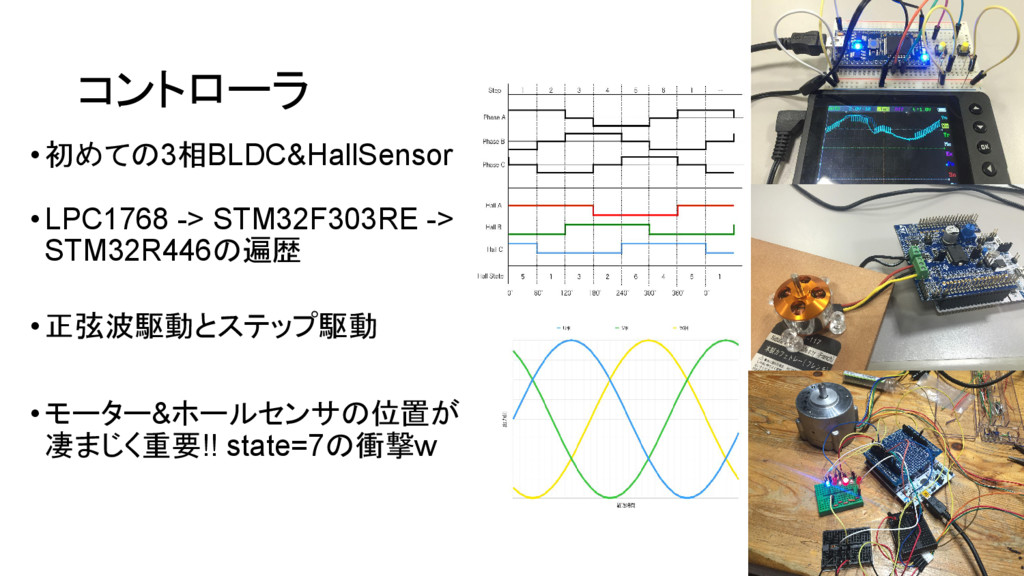

コントローラ •初めての3相BLDC&HallSensor •LPC1768 -> STM32F303RE -> STM32R446の遍歴 •正弦波駆動とステップ駆動 •モーター&ホールセンサの位置が 凄まじく重要!!
state=7の衝撃w
mbedな話はここまで詳しくは IT pro:IT技術者が自作で挑戦! 電動バイクレース「2016 Ene-1 GP SUZUKA」 参戦記 http://itpro.nikkeibp.co.jp/atcl/column/16/080300164/081000008/ SIProp:Ene-1
GP SUZUKA KV-Bike 2016への出場の軌跡 http://www.siprop.org/en/2.0/index.php?Ene-1%20GP%20SUZUKA%20KV-BIKE%202016 leibunのテクニカルブログ http://leibun-tech.blogspot.jp/search/label/ene-1gp
IT Proでカットされた話
ダイエット祭り ライダー(新里) 74→55kg ー19kg チームリーダー(今村) 70オーバー→55kg ー15kg以上 メカニック(大鳥) 80→68kg ー12kg ラーメンは厳禁です
豆腐ダイエット 豆腐キムチ フリカケチーズ豆腐
ココナッツオイルダイエット(危険) お腹壊すオイル 発泡容器が溶けてダバー
チアシードダイエット 何かの卵みたい
追い込み もやし炒め 3食ドリンクオンリー
起こったトラブル •スマートフォンをトイレにポチャン(今村) •ツイッターアカウント凍結(今村) •走行会に行く途中の高速でパンク(新里) •1週間前なのにモーターが完成してない(今村) •アンプを壊しまくる(新里) •コーセルのDC-DCを前々日に2個壊す(大鳥) •大会前日に集合場所に現れない(山内) •IT Proのギャラが安かった(松阪牛たべちゃったよ)

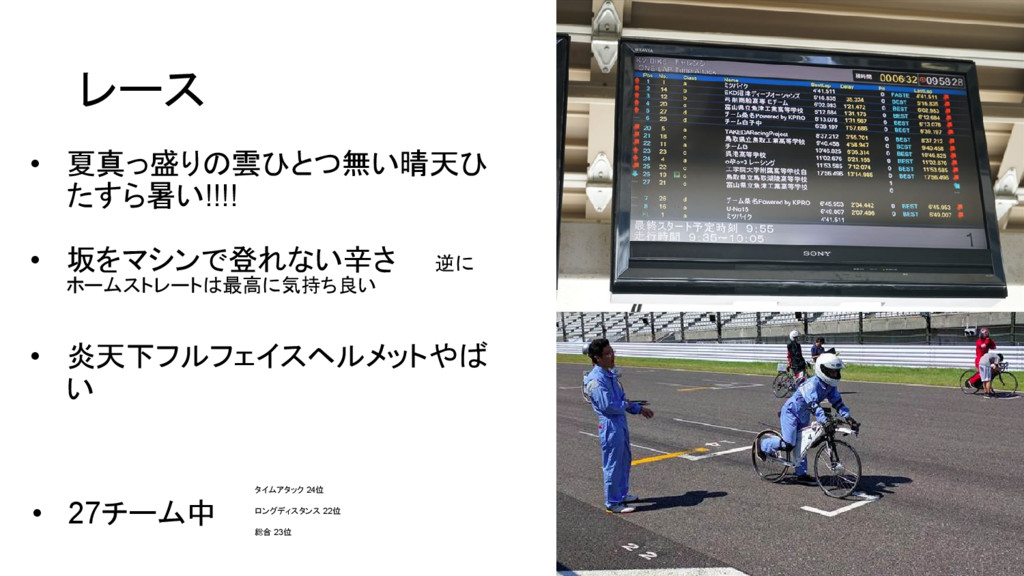

レース • 夏真っ盛りの雲ひとつ無い晴天ひ たすら暑い!!!! • 坂をマシンで登れない辛さ 逆に ホームストレートは最高に気持ち良い • 炎天下フルフェイスヘルメットやば い
タイムアタック 24位 ロングディスタンス 22位 総合 23位 • 27チーム中
混まないうちに さっさと帰ろう 表彰式に出てもな にもないからいいん じゃない? いいっすね~
【後日談】 技術賞とってま した ご清聴ありがとうございました
質問対応用スライド
モーター •方式 • ブラシレス3相ギヤードモーター •取り付け形式 • フロントハブモーター •出力 • 36V
250W
モーターの中身 •ギヤ • フリー付き(回生対策) • 遊星ギヤ • 減衰比4.4 •コイル •
線径:0.6mm • 5本束 • 巻数13巻 • コイル接続:9個直列 • Y型結線
ホイール • スポークカット&ねじ切り • ホイール組(3クロス) • アライメント調整 ホイールを4本制作 重量:3〜5kg

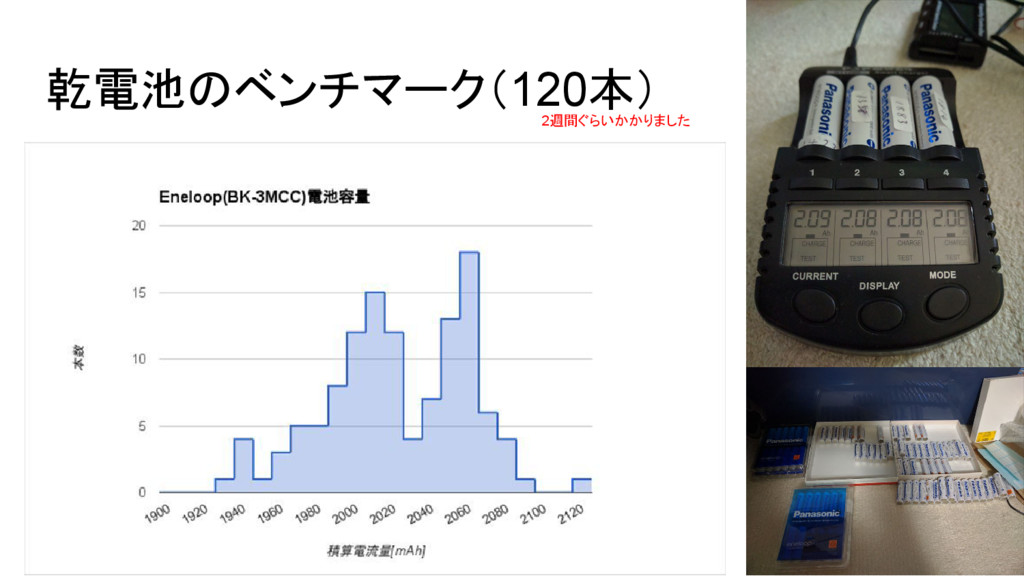

乾電池のベンチマーク(120本) 2週間ぐらいかかりました

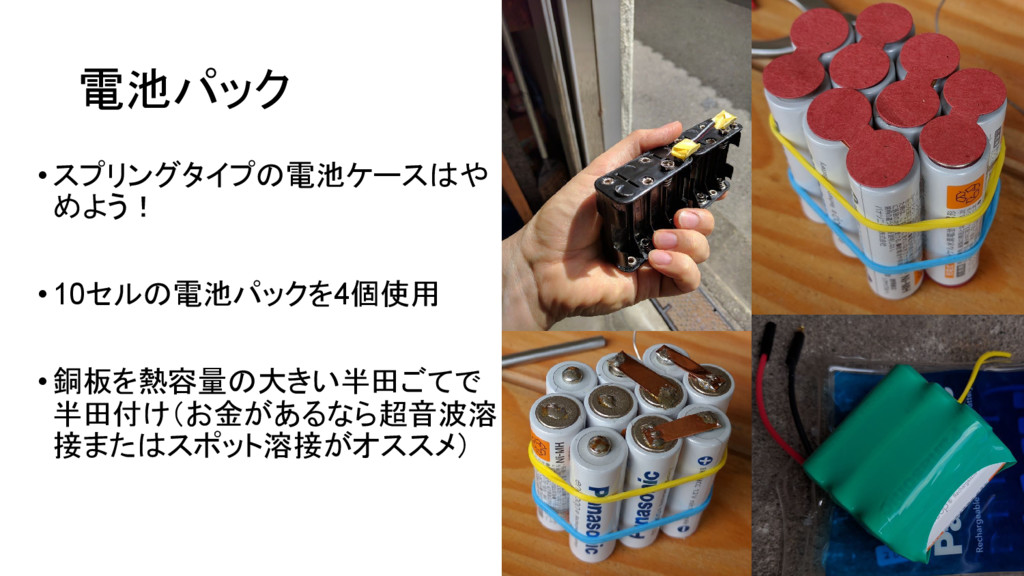

電池パック •スプリングタイプの電池ケースはや めよう! •10セルの電池パックを4個使用 •銅板を熱容量の大きい半田ごてで 半田付け(お金があるなら超音波溶 接またはスポット溶接がオススメ)
