はんだ付けしてますか? 2018年 2月 2日(仏滅)
注意事項(もしかして:Icebreaker) この資料は意味不明なネットスラングや奇妙な表現で構成されております。 あらかじめご了承ください。 あと、内容が業務関係ない&技術の話ではないですが、大丈夫でしょうか。
はんだ付けしてますか? (y / N)

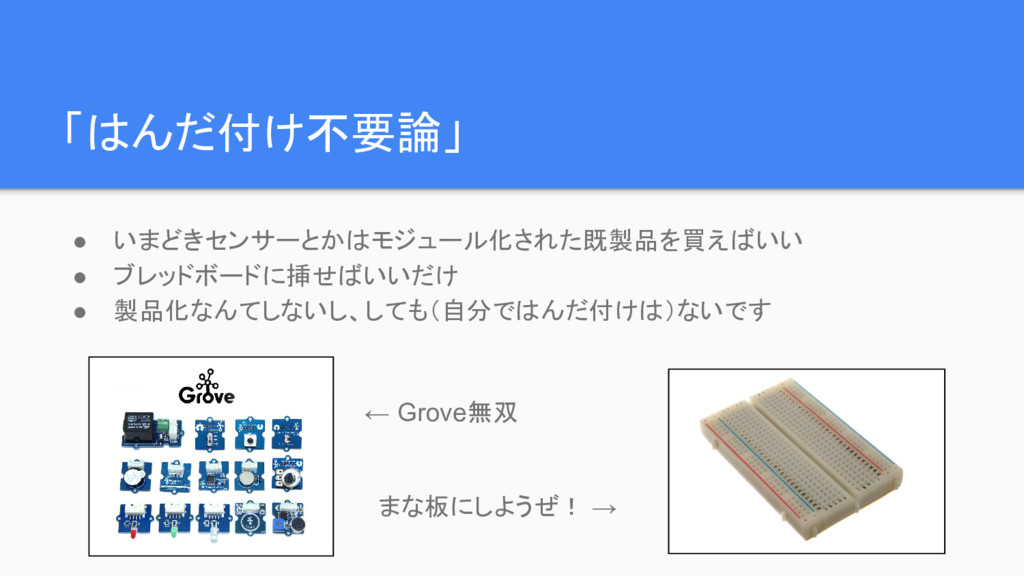

「はんだ付け不要論」 • いまどきセンサーとかはモジュール化された既製品を買えばいい • ブレッドボードに挿せばいいだけ • 製品化なんてしないし、しても(自分ではんだ付けは)ないです ← Grove無双 まな板にしようぜ!
→
だがちょっと待って欲しい • モジュールをもっと小さくしたくないですか? • 配線をすっきりさせたくないですか? • フリスクの容器に全部詰め込みたくないですか? はんだ付けができる = 自由度が上がる
= たのしい
【朗報】半田ごてがなくてもはんだ付けはできる! ナ ナンダッテー!! Ω ΩΩ
はんだ付けに半田ごてはもういらない 2016年はんだ付けのニューモデルです。馬力が違いますよ。 はんだ付けでまだ消耗してるの? そう、「AgIC 導電性接着剤 ノーソルダー」ならね
電気が流れる接着剤 「AgIC 導電性接着剤 ノーソルダー」 常温で硬化する一液式導電性接着剤 まさに「貼るカイロ」 まったく簡単だっ
これで半田ごてから開放されるッ!!! と、思っていたのか?
「AgIC 導電性接着剤 ノーソルダー」の欠点 ・コスパが悪い:0.6ml(=0.6g)で2,000円(税抜) プラチナ0.6gが今なら2,400円でお得です ・固まるまで長すぎ:80°Cで60分、または23°C(常温)で24時間!? ・日持ちしない:開封前常温6ヶ月、開封後冷凍保存1ヶ月。うわっ...私の賞味期限、短すぎ? ・流通してない:店頭には出てこない。ネットで予約、入荷時期未定。 (´・ω・`).;:…(´・ω...:.;::..(´・;::: .:.;:
サラサラ..
個人の感想:なしよりのあり? ・入手に時間はかかるが全く手に入らないというわけでもない ・接着剤でつけて完成みたいなハンドメイドアクセサリー感覚は捨てがたい ・サンハヤト社のシール基板と一緒に使えば最強かもしれない と、いうことでなしよりのあり?
まだだ、 まだ終わらんよ 時間が余ったときのおまけ: ヒートガンではんだ付け
半田ごてがないならヒートガンでやればいいじゃない 必要なものは、 ・ヒートガン:2,000円。安物でOK ・クリームはんだ:1,500円~。サンハヤト製(6g)がおすすめ ・カプトンテープ:135円ぐらい。耐熱すごいやつ。 ・デコレーション用口金: 100円。100均で売ってた。 ヒートガン(ホットガン)って表面実装の部品を外すときに使うけど、普通に部品をつける のに使ってもいいじゃない
半田ごてがないならヒートガンでやればいいじゃない ・吹き出し口を小さくするアタッチメントをつける ・ヒートガンと同梱のアタッチメントは口が大きいので、お菓 子作りに使う「デコレーション口金」をつけて熱風が噴き出 す穴をさらに小さくする ・口金とヒートガンは熱に強いカプトンテープでつなぐ

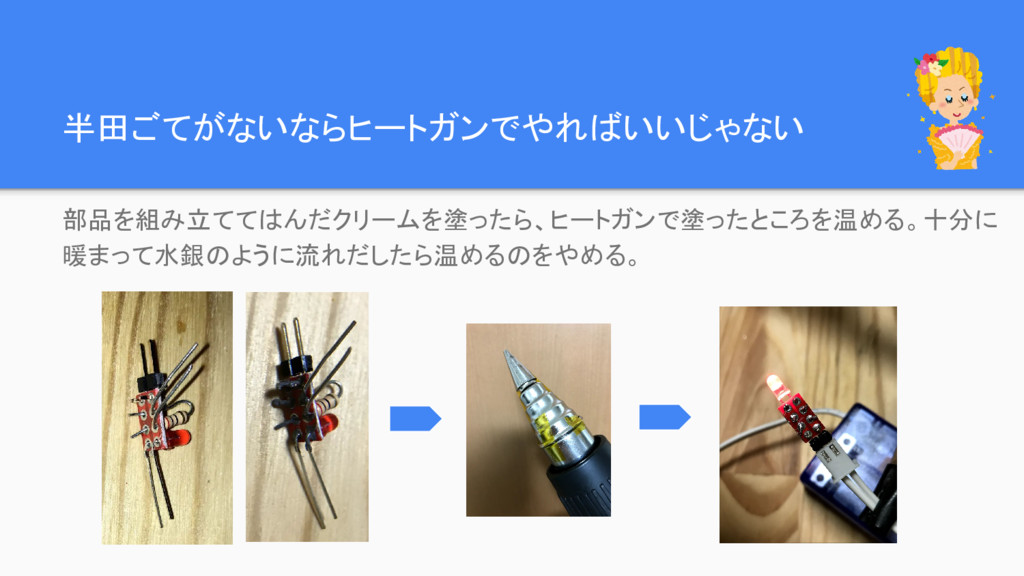

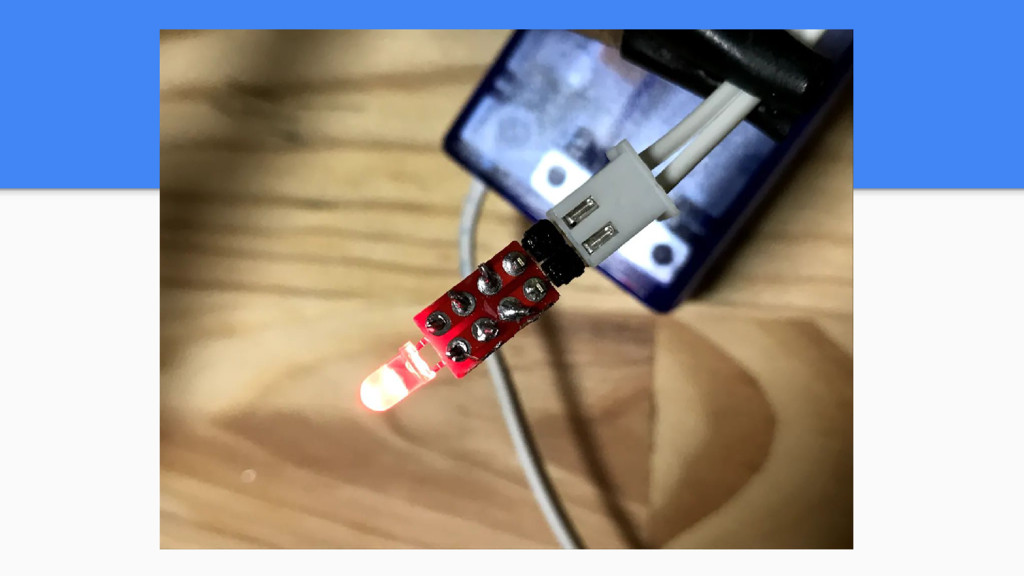

半田ごてがないならヒートガンでやればいいじゃない 部品を組み立ててはんだクリームを塗ったら、ヒートガンで塗ったところを温める。十分に 暖まって水銀のように流れだしたら温めるのをやめる。
None

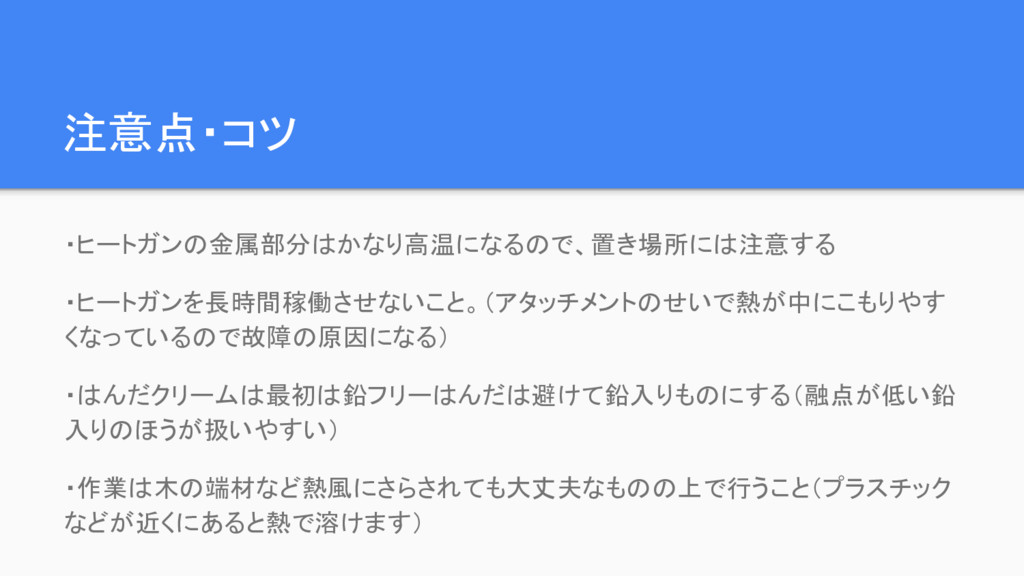

注意点・コツ ・ヒートガンの金属部分はかなり高温になるので、置き場所には注意する ・ヒートガンを長時間稼働させないこと。(アタッチメントのせいで熱が中にこもりやす くなっているので故障の原因になる) ・はんだクリームは最初は鉛フリーはんだは避けて鉛入りものにする(融点が低い鉛 入りのほうが扱いやすい) ・作業は木の端材など熱風にさらされても大丈夫なものの上で行うこと(プラスチック などが近くにあると熱で溶けます)
はんだ付けは半田ごてを使う。 多分これが一番早いと思います。 半田ごては温度調節機能があるのがオススメです! おわり
