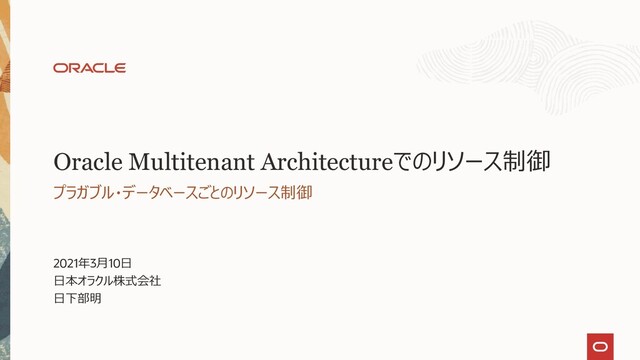

  1. Oracle Multitenant Architectureでのリソース制御
    プラガブル・データベースごとのリソース制御
    2021年3月10日
    日本オラクル株式会社
    日下部明

    View full-size slide

  2. Safe harbor statement
    以下の事項は、弊社の一般的な製品の方向性に関する概要を説明するものです。また、
    情報提供を唯一の目的とするものであり、いかなる契約にも組み込むことはできません。以
    下の事項は、マテリアルやコード、機能を提供することを確約するものではないため、購買
    決定を行う際の判断材料になさらないで下さい。
    オラクル製品に関して記載されている機能の開発、リリース、時期及び価格については、弊
    社の裁量により決定され、変更される可能性があります。
    Copyright © 2021, Oracle and/or its affiliates
    2

    View full-size slide

  3. 1. Oracle Multitenant Architecture概観
    • ファイル構成
    • アクセス可能範囲
    • クライアントからの接続
    • リソース制御
    2. Oracle Multitenant Architectureリソース制御の大規模運用事例
    • Oracle Cloud Infrastructure – Oracle Autonomous Database
    Oracle Multitenant Architectureのリソース制御
    Copyright © 2021, Oracle and/or its affiliates
    3

    View full-size slide

  4. Copyright © 2021, Oracle and/or its affiliates
    4
    Oracle Multitenant Architecture概観
    Non-CDB構成とCDB構成は何が同じで、何が異なるか

    View full-size slide

  5. 1つのOracleインスタンスが複数のテナント(=プラガブル・データベース)をホストする
    Oracle Database 11g Release 2までの構成
    1つのOracleインスタンスが1つのデータベースをホストする
    Oracle Database 12c Release 1で導入
    1つのOracleインスタンスが複数の(プラガブル)データベース
    をホストする
    Oracle Multitenant Architecture (MTA)
    Copyright © 2021, Oracle and/or its affiliates
    5
    Non-CDB構成 CDB(Container Database)構成
    Oracleインスタンス
    OS上のメモリとプロセス群
    データベース
    ストレージ上のファイル群
    Container Database (CDB)構成の対義語として
    Non-CDB構成という名前になった

    View full-size slide

  6. Copyright © 2021, Oracle and/or its affiliates
    6
    「データベース」はストレージ上のファイル群を指す言葉
    Non-CDB構成のファイル構造
    REDOログ・ファイル 制御ファイル データファイル
    (表領域)
    SYSTEM
    UNDO
    SYSAUX
    TEMP
    USERS
    データベース

    View full-size slide

  7. Copyright © 2021, Oracle and/or its affiliates
    7
    プラガブル・データベースはデータファイルの集合
    CDB構成のファイル構造
    REDOログ・ファイル 制御ファイル データファイル
    (表領域)
    SYSTEM
    UNDO
    SYSAUX
    TEMP
    USERS
    データファイル
    (表領域)
    SYSTEM
    UNDO
    SYSAUX
    TEMP
    USERS
    データファイル
    (表領域)
    SYSTEM
    UNDO
    SYSAUX
    TEMP
    USERS
    アプリケーション用PDB 1 アプリケーション用PDB n
    ルート・コンテナ
    CDB$ROOT
    PDB 1 PDB n

    View full-size slide

  8. 管理階層が1つ増えるが、アプリケーションからみると個別PDBはNon-CDB構成と同じ
    管理階層が1つ増える
    • CDB全体(ルート・コンテナ)の特権ユーザー(Non-
    CDB構成のSYS)
    • PDBごとの特権ユーザー(SYS)
    • PDBごとのアプリケーション・ユーザー
    PDBにログインするとNon-CDB構成と同じに見える(1つの
    データベースにしか見えない)
    • 自PDBの情報にしかアクセスできない
    • PDB間アクセスにはDatabase Linkを作成する
    • 特権ユーザーが各(PDBごとの)ユーザーのスキーマの
    データにアクセスするのを阻止するにはDatabase
    Vaultを使用する
    Non-CDB構成とCDB構成が異なるところ
    Copyright © 2021, Oracle and/or its affiliates
    8
    PDB 2 PDB n
    PDB 1
    SYS
    SYS
    user
    ルート・コンテナから各PDBへのアクセスを
    禁止するにはDatabase Vaultを使用
    ログインしたPDBから別のPDBは見えない
    Database Vault

    View full-size slide

  9. データベースのワークロードを抽象化した概念
    各Oracleインスタンスはデータベースのワークロードを抽象
    化した「サービス」という属性を持っている。
    Oracleクライアントはサービスを指定して接続するデータ
    ベースを区別する。
    「サービス」で接続するデータベースを区別する
    Copyright © 2021, Oracle and/or its affiliates
    9
    tnslsnr
    Oracleクライアント
    データベース1
    Oracle
    インスタンス1
    データベース2
    Oracle
    インスタンス2
    service1 service2
    Oracleリスナー・
    プロセス
    host:port/service1 host:port/service2

    View full-size slide

  10. プラガブル・データベース(PDB)ごとに一意なサービス名を持っている
    コンテナ・データベース(CDB)構成は1つのOracleインスタン
    スが複数のプラガブル・データベース(PDB)を担当している。
    プラガブル・データベースごとに一意なサービス名を持ってい
    る。
    Oracleクライアントはサービスを指定して接続する(プラガ
    ブル)データベースを区別する。
    アプリケーションから見るとNon-CDB構成もCDB構成も
    違いはなく、まったく同じ接続方法になる。
    コンテナ・データベース(CDB)構成でのサービス
    Copyright © 2021, Oracle and/or its affiliates
    10
    tnslsnr
    Oracleクライアント
    service2
    Oracleリスナー・
    プロセス
    host:port/service1 host:port/service2
    servicen
    service1
    Oracleインスタンス
    PDB 1 PDB 2 PDB n

    View full-size slide

  11. 他のプラガブル・データベースへはアクセスできない
    プラガブル・データベースはデータファイルの集合で、プラガ
    ブル・データベース同士はデータファイルを共有していない。
    あるプラガブル・データベースにログインしたセッションからは
    他のプラガブル・データベースの情報にはアクセスできない。
    他のプラガブル・データベースが存在していることさえ認識
    できない。
    あるスキーマにログインしたデータベース・ユーザーが他のス
    キーマの情報にアクセスできないのと同じ。
    プラガブル・データベースへのログイン
    Copyright © 2021, Oracle and/or its affiliates
    11
    Oracleクライアント
    service2
    host:port/service1
    servicen
    service1
    PDB 2 PDB n
    oracle
    Oracleインスタンス
    PDB 1
    Oracleサーバー・プロセス

    View full-size slide

  12. リソース・マネージャ(主に1PDB内の制御)
    • サービスごとにリソースを設定可能
    • 1つのPDBに複数のサービスを定義できる
    • (PDB間のCPU割り当て制御)
    • 12c Release 2からPDBごとに初期化パラメータで
    設定できるようになったのでほぼ使用しない
    初期化パラメータ(CDB全体とPDB毎に設定可能)
    • CPU
    • メモリー(SGA, PGA)
    • I/O
    プラガブル・データベースごとのリソース制御
    Copyright © 2021, Oracle and/or its affiliates
    12
    Oracleクライアント
    host:port/service1
    PDB 2 PDB n
    oracle
    System Global Area (SGA)
    PDB 1
    Oracleサーバー・プロセス
    oracle oracle
    CPU
    メモリー
    service1
    PDB内
    CDB全体

    View full-size slide

  13. プラガブル・データベースごとに初期化パラメータで制御可能
    1つのCDB上の各プラガブル・データベースは1つのSystem
    Global Area (SGA)を共有している。
    各プラガブル・データベース(に接続しているOracleサー
    バー・プロセス)ごとに使用可能なリソースを初期化パラ
    メータでCDB全体と同様に制御できる。
    CPU
    • CPU時間 (CPU_COUNT)
    • SQL並列度 (PARALLEL_*)
    メモリー
    • SGA (DB_CACHE_SIZE, ...)
    • PGA (PGA_AGGREGATE_TARGET, ...)
    I/O
    プラガブル・データベースごとのリソース制御
    Copyright © 2021, Oracle and/or its affiliates
    13
    Oracleクライアント
    host:port/service1
    PDB 2 PDB n
    oracle
    System Global Area (SGA)
    PDB 1
    Oracleサーバー・プロセス
    oracle oracle
    CPU
    メモリー
    PDB毎
    CDB全体

    View full-size slide

  14. CPU時間
    cpu_count
    cpu_min_count
    SQL並列度
    parallel_degree_limit
    parallel_degree_policy
    parallel_force_local
    parallel_max_servers
    parallel_min_degree
    parallel_min_time_threshold
    parallel_servers_target
    containers_parallel_degree
    SGA
    sga_min_size
    sga_target
    db_cache_size
    shared_pool_size
    inmemory_size
    PGA
    pga_aggregate_limit
    pga_aggregate_target
    I/O
    max_iops
    max_mbps
    プラガブル・データベースごとに設定可能なリソース制御関連の主な初期化パラメータ
    (19c)
    Copyright © 2021, Oracle and/or its affiliates
    14
    「データベース・リファレンス」のマニュアルの初期化パラメータの説明にPDBごとに
    変更可能かが記載されている

    View full-size slide

  15. プラガブル・データベースごとに設定可能な初期化パラメー
    タはプラガブル・データベースの特権ユーザー(SYS)によって
    設定可能。
    ただし、プラガブル・データベースのユーザーに設定を変更
    させたくない場合は、ルート・コンテナ側でどの操作を禁止
    するかを指定できる(ロックダウン・プロファイル)。
    プラガブル・データベースごとのリソース制御を制限する
    Copyright © 2021, Oracle and/or its affiliates
    15
    PDB 2 PDB n
    PDB 1
    ALTER SYSTEM SET CPU_COUNT=8
    ルート・コンテナ
    各プラガブル・データベースでの操作を制限
    SYS
    SYS
    ロックダウン・プロファイル
    (禁止操作リスト)

    View full-size slide

  16. Copyright © 2021, Oracle and/or its affiliates
    16
    Oracle Multitenant Architectureの
    リソース制御大規模運用事例
    Oracle Cloud Infrastructure – Oracle Autonomous Database

    View full-size slide

  17. 1つのADBインスタンスの実体はExadata上の1つのプラガブル・データベース
    Autonomous Databaseのインスタンスを作成すると
    Exadata上に1つのプラガブル・データベースが割り当てら
    れる。
    1つのプラガブル・データベースごとにリソース割り当てが行わ
    れる。
    Oracleマルチテナント・アーキテクチャにおいてはルート・コ
    ンテナ以外のプラガブル・データベースからは別のプラガブ
    ル・データベースは存在していることすら認識できない。
    Oracle Cloud Infrastructure – Autonomous Database
    Copyright © 2021, Oracle and/or its affiliates
    17
    Create Autonomous Database

    View full-size slide

  18. Copyright © 2021, Oracle and/or its affiliates
    18
    プラガブル・データベース単位のリソース割り当て
    Oracle Cloud Infrastructure - Autonomous Database
    1つのADBインスタンスの実体はExadata上の
    1つのプラガブル・データベース。
    ADBインスタンスのOCPU※の割り当てはプラ
    ガブル・データベースへのCPUの割り当てであ
    り動的に数秒から数十秒で変更可能。
    (※Oracle Computing Unit: 1 OCPUはCPU 1コアに相当)
    OCPU数に比例したメモリー(SGA, PGA)およ
    びI/O性能が割り当てられる。
    n OCPU

    View full-size slide

  19. 1つのPDB上にリソース割り当てされたサービスをあらかじめ複数用意している
    1つのADBインスタンスの実体はExadata上の1つのプラガ
    ブル・データベース。
    ADBではリソース割り当てのパターンをあらかじめ複数用
    意しており、接続するサービス名で切り替える。
    host:port/service_name
    Oracle Cloud Infrastructure - Autonomous Database
    Copyright © 2021, Oracle and/or its affiliates
    19
    SERVICES NAME platform 概要 パラレル制御
    同時実行
    セッション数
    リソース割り当て
    (SHARES *2)
    TPURGENT ATP only 最も優先度の高い処理向け 手動設定 制限なし (*1) 12
    TP ATP only 汎用的な処理向け シリアル 制限なし (*1) 8
    HIGH ADW/ATP 大量データを扱う処理向け 自動 3 4
    MEDIUM ADW/ATP
    大量データを扱いつつも、
    同時実行数も多い処理向け
    自動 OCPUに比例した値 2
    LOW ADW/ATP 優先度が低い処理向け シリアル 制限なし (*1) 1
    *1 :同時に接続できるセッション数はOCPUに比例し、OCPU辺り100セッションに制限される。
    *2 : 各サービスでのCPU使用率の配分を示す。デフォルト値からの変更は可能。
    HIGH
    MEDIUM
    LOW

    View full-size slide
