PRO-OPE-044_rev._01__Manuseio_de_Ferramentas_Manuais__Elétricas_e_Pneumáticas.pdf

Transcript

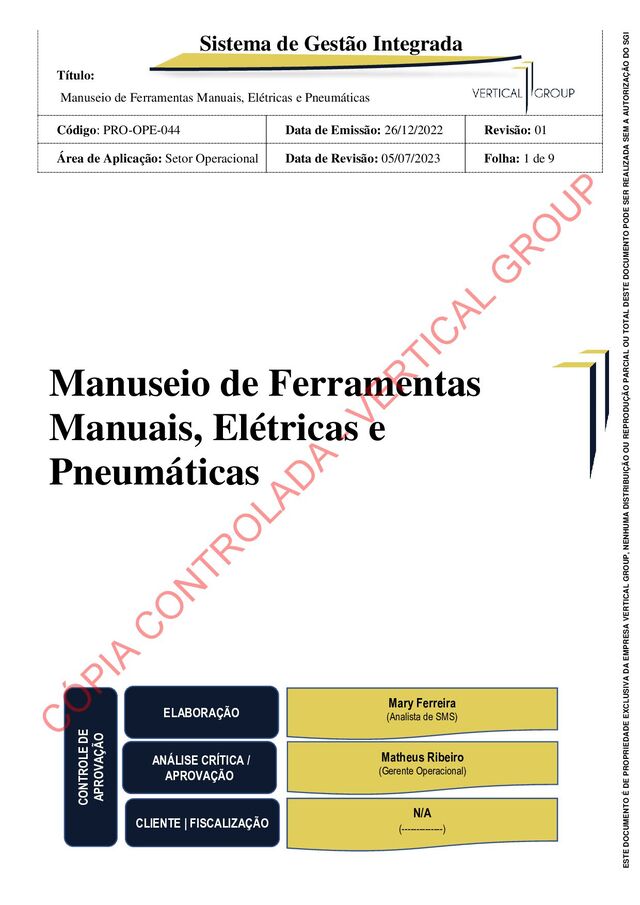

1. Sistema de Gestão Integrada Título: Manuseio de Ferramentas Manuais, Elétricas e Pneumáticas Código: PRO-OPE-044 Data de Emissão: 26/12/2022 Revisão: 01 Área de Aplicação: Setor Operacional Data de Revisão: 05/07/2023 Folha: 1 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI Manuseio de Ferramentas Manuais, Elétricas e Pneumáticas CONTROLE DE APROVAÇÃO ELABORAÇÃO ANÁLISE CRÍTICA / APROVAÇÃO CLIENTE | FISCALIZAÇÃO Mary Ferreira (Analista de SMS) Matheus Ribeiro (Gerente Operacional) N/A (--------------) C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
2. Sistema de Gestão Integrada Título: Manuseio de Ferramentas Manuais, Elétricas e Pneumáticas Código: PRO-OPE-044 Data de Emissão: 26/12/2022 Revisão: 01 Área de Aplicação: Setor Operacional Data de Revisão: 05/07/2023 Folha: 2 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI ESTRUTURA 1. Escopo; 2. Objetivo; 3. Aplicação; 4. Responsabilidade; 5. Termos e definições; 6. Detalhamento; 7. Documentos de Referência; 8. Formulários; 9. Controle de Alterações. 1 - ESCOPO Este procedimento descreve as práticas para manuseio de ferramentas manuais, elétricas e pneumáticas. 2 - OBJETIVO Estabelecer os requisitos mínimos e as condutas de segurança para prevenir acidentes e incidentes com ferramentas manuais, elétricas e pneumáticas nas instalações da Base VERTICAL GROUP, de modo a preservar a saúde e segurança dos trabalhadores, o meio ambiente, a integridade das instalações e a continuidade operacional. 3 - APLICAÇÃO Este procedimento se aplica à todas as atividades operacionais da VERTICAL GROUP. 4 - RESPONSABILIDADE 4.1 - QSMS O QSMS possui as seguintes responsabilidades: • Controlar este procedimento. 4.2 - LÍDERES Os Líderes possuem as seguintes responsabilidades: C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
3. Sistema de Gestão Integrada Título: Manuseio de Ferramentas Manuais, Elétricas e Pneumáticas Código: PRO-OPE-044 Data de Emissão: 26/12/2022 Revisão: 01 Área de Aplicação: Setor Operacional Data de Revisão: 05/07/2023 Folha: 3 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI • Orientar os executantes quanto aos riscos envolvidos e os cuidados a serem adotados; • Acompanhar e monitorar periodicamente o processo para assegurar o cumprimento deste procedimento. 4.3 - EXECUTANTES • Os executantes possuem as seguintes responsabilidades: • Atender aos requisitos deste procedimento • Somente executar trabalhos ou tarefas que sejam de seu total conhecimento • Paralisar a execução do trabalho e pedir orientação ao supervisor em caso de dúvida ou identificação de uma situação de risco; 5 - TERMOS E DEFINIÇÕES Não aplicável. 6 - DETALHAMENTO 6.1 - MEDIDAS DE SEGURANÇA NO MANUSEIO DE FERRAMENTAS MANUAIS E EM GERAL: • Antes da realização de qualquer trabalho, os equipamentos, ferramentas e acessórios a serem utilizados devem ser inspecionados, de modo a garantir que estejam em perfeitas condições de uso e todos os dispositivos de proteção estejam instalados. • Ferramentas defeituosas, desgastadas ou danificadas devem ser substituídas de imediato. • As ferramentas manuais que possuem partes cortantes devem ter estas partes protegidas. • Ferramentas manuais devem ser utilizadas somente com a finalidade para a qual foram projetadas, evitando-se improvisos. • Após a conclusão dos serviços, as ferramentas utilizadas devem ser limpas e preservadas para guarda. Caso alguma ferramenta tenha sido danificada, tal fato deve ser comunicado ao Líder e/ou Supervisor para substituição da mesma. • Devem ser atendidos os requisitos de segurança fornecidos pelos fabricantes sobre a operação e manutenção das ferramentas, máquinas e equipamentos. • Os armários para acondicionamento dos equipamentos utilizados em situações de emergência devem ter seu acesso desobstruído. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
4. Sistema de Gestão Integrada Título: Manuseio de Ferramentas Manuais, Elétricas e Pneumáticas Código: PRO-OPE-044 Data de Emissão: 26/12/2022 Revisão: 01 Área de Aplicação: Setor Operacional Data de Revisão: 05/07/2023 Folha: 4 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI • Deve-se evitar permanecer nas proximidades de trabalhadores que estejam usando máquinas, ferramentas ou equipamentos com potencial de causar lesões. • Para as tarefas que exijam impactos ou torques, deve ser avaliada e priorizada a utilização de ferramentas hidráulicas, pneumáticas, multiplicadores mecânicos de torque ou similares, evitando o uso de ferramentas manuais. • Todas as ferramentas de utilização manual de impactos (ex: martelos) devem ser providas de proteção a fim de evitar contato de partes de impacto contra as mãos e dedos. • Comprovar que os cabos não estejam estilhaçados nem rachados e que estejam perfeitamente encaixados e solidamente fixados à ferramenta, (alicates, chaves de boca, chaves de fenda, etc.) • Verificar que os mordentes, bocas e braços das ferramentas de aperto estejam sem deformações. • Cuidar para que as ferramentas de corte ou de bordo afiado estejam perfeitamente afiadas • Usar ferramentas de nylon, borracha ou metal não centelhante em ambientes com vapores ou gases inflamáveis. • Conheça os procedimentos de parada de emergência. • Utilize sempre os EPIs recomendados. • Remova todos os adornos, tais como, jóias. • Mantenha os cabelos presos dentro do capacete. 6.2 - DESCRIÇÃO O uso de marretas, martelos (ferramentas de impactos) devem ser entendido sempre como exceção, no caso de não existir solução técnica mais segura para a realização da tarefa. Antes da decisão pelo uso da marreta, deve ser feita análise das opções técnicas para execução do trabalho por meio de outros tipos de ferramentas (hidráulicas, pneumáticas, multiplicadores mecânicos de torque ou similares). Esta análise deve ser realizada por equipe composta, no mínimo, por supervisor da área, técnico de segurança e equipe que executará o serviço. As marretas devem ser inspecionadas pelo responsável por sua guarda, quando do recebimento do fabricante e após cada utilização. As seguintes recomendações devem ser seguidas durante a inspeção das marretas: a) Inspecionar a marreta em local com iluminação adequada; C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
5. Sistema de Gestão Integrada Título: Manuseio de Ferramentas Manuais, Elétricas e Pneumáticas Código: PRO-OPE-044 Data de Emissão: 26/12/2022 Revisão: 01 Área de Aplicação: Setor Operacional Data de Revisão: 05/07/2023 Folha: 5 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI b) Examinar a cabeça da marreta; c) Examinar o cabo da marreta; d) Verificar se a fixação do conjunto (cabeça e cabo) não apresenta folga ou vestígios de reparos por soldagem, no caso de marretas com cabo metálico; e) Caso não seja possível reparar o(s) defeito(s) apresentado(s), a marreta considerada reprovada na inspeção deve ser recolhida e encaminhada para descarte As seguintes instruções de uso e segurança relativas às marretas devem ser atendidas: a) Devem ser seguidas as recomendações de utilização feitas pelo fabricante da marreta; b) Nunca golpeie uma marreta contra a outra, nem utilize extensores improvisados; c) Utilize sempre as faces de impacto para realizar o golpe. Nunca golpeie com as laterais, pois a têmpera está localizada nas faces de impacto; d) Não é permitido qualquer tipo de solda no corpo da marreta ou cabo; e) Os trabalhadores envolvidos no serviço deverão utilizar os EPI’s recomendados f) Não usar marreta com luvas molhadas ou sujas de graxa ou óleo; g) Nas tarefas com necessidade de estabilizar ferramentas por outro trabalhador (por exemplo: talhadeira, saca-pino, dispositivo alfa numérico -tipo) é necessário usar dispositivo de prolongamento, para evitar a permanência deste trabalhador na área de impacto; h) Não é permitido bater a marreta contra a chave de impacto solta. Quando utilizar chave de impacto, usar método de amarração adequado para a chave, de forma a evitar a sua projeção e eliminar a necessidade de segurar a chave de impacto com as mãos; i) O usuário da marreta deve garantir que a chave de impacto tenha medida e tolerância adequadas ao parafuso ou porca; j) A área de utilização da marreta deverá ser isolada de modo que somente os envolvidos no serviço permaneçam na área de trabalho; k) O usuário da marreta deve assegurar que a trajetória prevista para a marreta esteja desimpedida durante o trabalho l) A superfície de impacto da marreta deve estar isenta de rebarbas, trincas e deformações; m) Não utilizar marretas de aço contra superfícies frágeis, com possibilidade de ocasionar C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
6. Sistema de Gestão Integrada Título: Manuseio de Ferramentas Manuais, Elétricas e Pneumáticas Código: PRO-OPE-044 Data de Emissão: 26/12/2022 Revisão: 01 Área de Aplicação: Setor Operacional Data de Revisão: 05/07/2023 Folha: 6 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI estilhaços; n) As características originais da marreta não devem ser alteradas; o) A marreta não deve ser utilizada para golpear superfícies em forma de ponta ou cantos; p) Os registros referentes à marreta devem ser mantidos durante a vida útil da ferramenta; q) A massa e dimensão da marreta devem ser adequadas ao serviço a ser realizado Medidas de Segurança no Manuseio de Ferramentas Elétricas: • Para trabalhos em equipamentos elétricos, as ferramentas manuais devem possuir isolamento compatível com a tensão e com as condições de operação. • As ferramentas elétricas manuais devem possuir isolamento duplo ou reforçado, cabo sem emendas e plugues com coloração e arranjo de pinos específicos, evitando sua conexão em fonte de tensão diferente da especificada, segundo (NR-10, NR-18 e NR-34). • Ao término do serviço ou parada provisória, as ferramentas elétricas devem ser desenergizadas. 6.3 - FURADEIRAS • A broca deve ser apertada com a chave fornecida pelo fabricante; • Deve-se evitar contato com a broca imediatamente após a sua utilização. 6.4 - LIXADEIRAS, ESMERIL DE BANCADA, ESMERILHADEIRAS, MAQUITAS, POLICORTE E SERRAS DE DISCO DE BANCADA: • Devem possuir anteparo de (carter) para o disco; • A peça a ser trabalhada deve ser posicionada ou fixada adequadamente, não sendo permitido utilizar o corpo para escorá-la; • A operação da ferramenta deve ser feita com o uso das duas mãos; • Ao desligar a ferramenta, o disco deve estar voltado para cima; • A ferramenta somente deve ser solta quando o disco parar por completo; • Deve ser usado disco compatível com a rotação da máquina; • Deve ser usada lâmina adequada para aplicação ao material a ser cortado; • Não é permitido utilizar discos de corte para operações de desbaste; • Deve ser interrompida a utilização da máquina no caso de trepidação do disco; • Devem ser evitados impactos contra o disco abrasivo; C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
7. Sistema de Gestão Integrada Título: Manuseio de Ferramentas Manuais, Elétricas e Pneumáticas Código: PRO-OPE-044 Data de Emissão: 26/12/2022 Revisão: 01 Área de Aplicação: Setor Operacional Data de Revisão: 05/07/2023 Folha: 7 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI • A troca ou aperto de acessórios deve ser realizada com a ferramenta desconectada da fonte de alimentação e com a chave fornecida pelo fabricante. • É proibido a utilização de escovas rotativas modelo (disco) na área de produção. • Os discos das máquinas só poderão ser trocados com a chave adequada, pois é extremamente proibido a utilização de outros aparatos para retirar ou colocar os discos, a troca só poderá ser realizada com o equipamento desenergizado, para as atividades de corte os colaboradores deverão utilizar a postura adequada, mantendo se afastado do raio de projeção do disco, Ex: Durante o corte manter a esmerilhadeira na lateral do corpo e não na direção central do corpo. • A esmerilhadeira deverá repousar sobre a bancada com o disco voltado para cima e desligada da tomada. • É proibido a utilização de máquinas rotativas sem identificação, os colaboradores deverão comunicar aos líderes e supervisores caso for evidenciado o equipamento na área. • Antes das operações os colaboradores deverão avaliar a validade dos discos abrasivos, não é permitido a utilização de abrasivos fora da validade. Medidas de Segurança no Manuseio de Ferramentas Pneumáticas e Hidráulicas: • As mangueiras e conexões de alimentação das ferramentas pneumáticas ou hidráulicas devem ser dimensionadas para resistir, no mínimo, 1,5 vezes as pressões de serviço, estar firmemente acopladas ao sistema e afastadas das vias de circulação. • Devem ser usados cabos de segurança (whipcheck’s) entre as conexões de mangueira para prevenir chicoteamento em caso de ruptura ou desconexão acidental. • O suprimento de ar para as mangueiras deve ser desligado e a pressão aliviada, quando a ferramenta pneumática não estiver em uso. • As ferramentas de equipamentos pneumáticos portáteis devem ser desconectadas manualmente e nunca pela pressão do ar comprimido. • Quando sua utilização for interrompida, as ferramentas pneumáticas devem ser despressurizadas. • Os dispositivos de acionamento devem estar na posição desligada antes de serem conectados ao sistema de alimentação. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
8. Sistema de Gestão Integrada Título: Manuseio de Ferramentas Manuais, Elétricas e Pneumáticas Código: PRO-OPE-044 Data de Emissão: 26/12/2022 Revisão: 01 Área de Aplicação: Setor Operacional Data de Revisão: 05/07/2023 Folha: 8 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI Ações Proibidas no Manuseio de Ferramentas: • Não é permitido o porte de ferramentas manuais nos bolsos das vestimentas. • Ferramentas e equipamentos não devem ser deixados em locais onde possam provocar lesão pessoal, dano aos equipamentos ou à operação, assim como obstruir a livre circulação das pessoas. a livre circulação das pessoas. • Ferramentas, instrumentos e materiais não devem ser arremessados. • Não é permitido limpar equipamentos elétricos com água, vapor, óleo diesel ou qualquer líquido inflamável, a menos que o equipamento esteja desenergizado e seu invólucro seja apropriado para suportar o agente da limpeza. • Não é permitido utilizar qualquer artifício para manter a ferramenta em operação contínua, através do bloqueio de seu dispositivo de acionamento. • As ferramentas não devem ser utilizadas para fins diversos dos previstos e nem devem ultrapassar a função para a qual foram desenhadas; • É extremamente proibido a utilização de ferramentas ou qualquer tipo de dispositivo criados e improvisados internamente sem a autorização da engenharia industrial e HSE, comprovando através de documentos (Engenharia industrial) e inspeções visuais que garantam que as ferramentas estejam aptas para as atividades a que se destinam. • Não utilize roupas soltas que possam se prender. • Nunca utilize ferramentas danificadas ou com falhas. • Nunca utilize uma ferramenta ao qual não seja treinado para utilizar. • Nunca remova as sinalizações de segurança; 6.5 - TRANSPORTE • Utilizar caixas, bolsas ou cinturões especialmente desenhados. Para ferramentas de corte ou afiadas, nunca as transportar no bolso do uniforme ou EPI. • Ao subir ou descer escadas, deve-se utilizar bolsas que deixem as duas mãos livres. 6.6 - ARMAZENAMENTO Guardar as ferramentas em ordem, em caixas, painéis ou estantes onde cada uma tenha o seu lugar, não se deve colocar ferramentas em locais de passagem, escadas ou outros lugares elevados se há o risco de queda das mesmas sobre os trabalhadores. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
9. Sistema de Gestão Integrada Título: Manuseio de Ferramentas Manuais, Elétricas e Pneumáticas Código: PRO-OPE-044 Data de Emissão: 26/12/2022 Revisão: 01 Área de Aplicação: Setor Operacional Data de Revisão: 05/07/2023 Folha: 9 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.7 - CONCLUSÃO Todos os funcionários SLB, visitantes e terceiros têm responsabilidade em preservar a saúde e segurança além de cuidar do seu ambiente de trabalho, daqueles que nele estão e da conservação e limpeza das suas ferramentas manuais ou elétricas. O uso correto, conservação e limpeza, manutenção e troca periódica das ferramentas têm o objetivo claro de reduzir os riscos à saúde e segurança dos funcionários. 7 - DOCUMENTOS DE REFERÊNCIA Documentos Código/Item/Revisão Manual do Sistema de Gestão Integrada MSGI-VG-001 Sistemas de Gestão da Qualidade - Requisitos ISO 9001 Sistemas de Gestão Ambiental - Requisitos com Orientações para uso ISO 14001 Sistemas de Gestão de Segurança e Saúde do Trabalho - Requisitos para uso ISO 45001 Condições e Meio Ambiente de Trabalho na Industria da Construção – Ite, 18.2 – Máquinas, Equipamentos e Ferramentas Diversas. NR 18 Segurança no Trabalho em Máquinas e Equipamentos. NR 12 8 - FORMULÁRIOS Identificação Armazenamento Proteção Recuperação Retenção Disposição Local Forma N/A N/A N/A N/A N/A N/A N/A 9 - CONTROLE DE ALTERAÇÕES Revisão Data da última revisão Descrição da Revisão Data da última análise crítica Responsável pela aprovação 00 26/12/2022 Emissão Inicial N/A Matheus Ribeiro 01 05/07/2023 Revisão do Layout N/A Matheus Ribeiro C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
