実践アプリケーション設計 ①データモデルとドメインモデル

実践アプリケーション設計 ①データモデルとドメインモデルプロジェクト推進部藤本毅 2025年7月16日

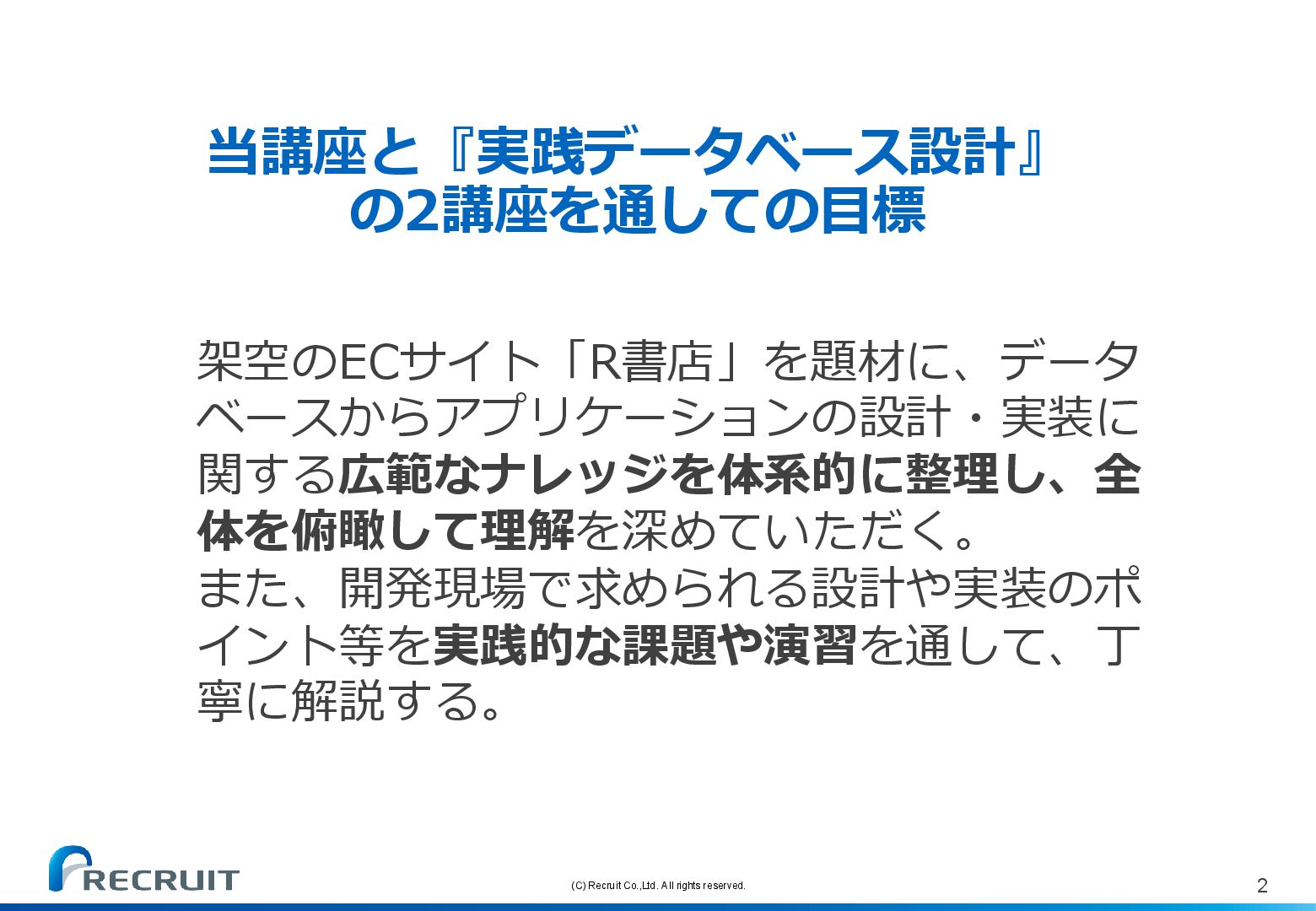

(C) Recruit Co.,Ltd. All rights reserved. 2 当講座と『実践データベース設計』の2講座を通しての目標架空のECサイト「R書店」を題材に、データ
ベースからアプリケーションの設計・実装に関する広範なナレッジを体系的に整理し、全体を俯瞰して理解を深めていただく。また、開発現場で求められる設計や実装のポイント等を実践的な課題や演習を通して、丁寧に解説する。

(C) Recruit Co.,Ltd. All rights reserved. 3 講師自己紹介① 【名前】藤本
毅（フジモトタケシ）【所属】プロジェクト推進部【経歴】 IT企業、常駐型開発会社、スタートアップ支援会社、通信キャリア等を通してB2BからB2Cまで（官公庁システムからチャットサービス、広告、音楽、エンタメ、旅行、金融、飲食、 HR等）様々なシステムの開発に携わる

(C) Recruit Co.,Ltd. All rights reserved. 4 【言語・OS・フレームワーク等】 Mac, Linux(CentOS,
Debian, Ubuntu, Kali, Raspberry Pi ), Windows C#、C、C++、Clojure、Ruby、Python、Ocaml、Haskell、PHP、 Java、Kotolin、Scala、Swift、Objective-C、JavaScript、 CoffeeScript、TypeScript、Go Ruby On Rails、CodeIgniter、Django、Spring、Laravel、 Playframework、sokko、 React、 Backbone.js、Vue.js、Unity、 Metasploit、Nessus、TensorFlow、PyTorch ..etc 講師自己紹介②

(C) Recruit Co.,Ltd. All rights reserved. 5 【直近の活動】 Web(フロントエンド、バックエンド)、インフラ（オンプレミス・クラウド）、サイバーセキュリティ、スマートフォン（iOS、Android、
Tyzen）、電子回路・FPGA、機械学習・ディープラーニング、3Dゲーム開発、OSやネットワーク等の低レイヤー技術等、長年の試作やOSSの解析、業務経験等を通して得た様々な知見や技術を活かし、それらを統合する研究を個人でおこなっている【その他】総務省異能vationノミネート、大手ベンチャーキャピタルのアクセラレーションプログラムのファイナリスト..etc 講師自己紹介③

(C) Recruit Co.,Ltd. All rights reserved. 6 この資料の目的アプリケーションの中心的な概念であるモデルとその起源、および各種モデルに関連する
設計手法等について解説します。

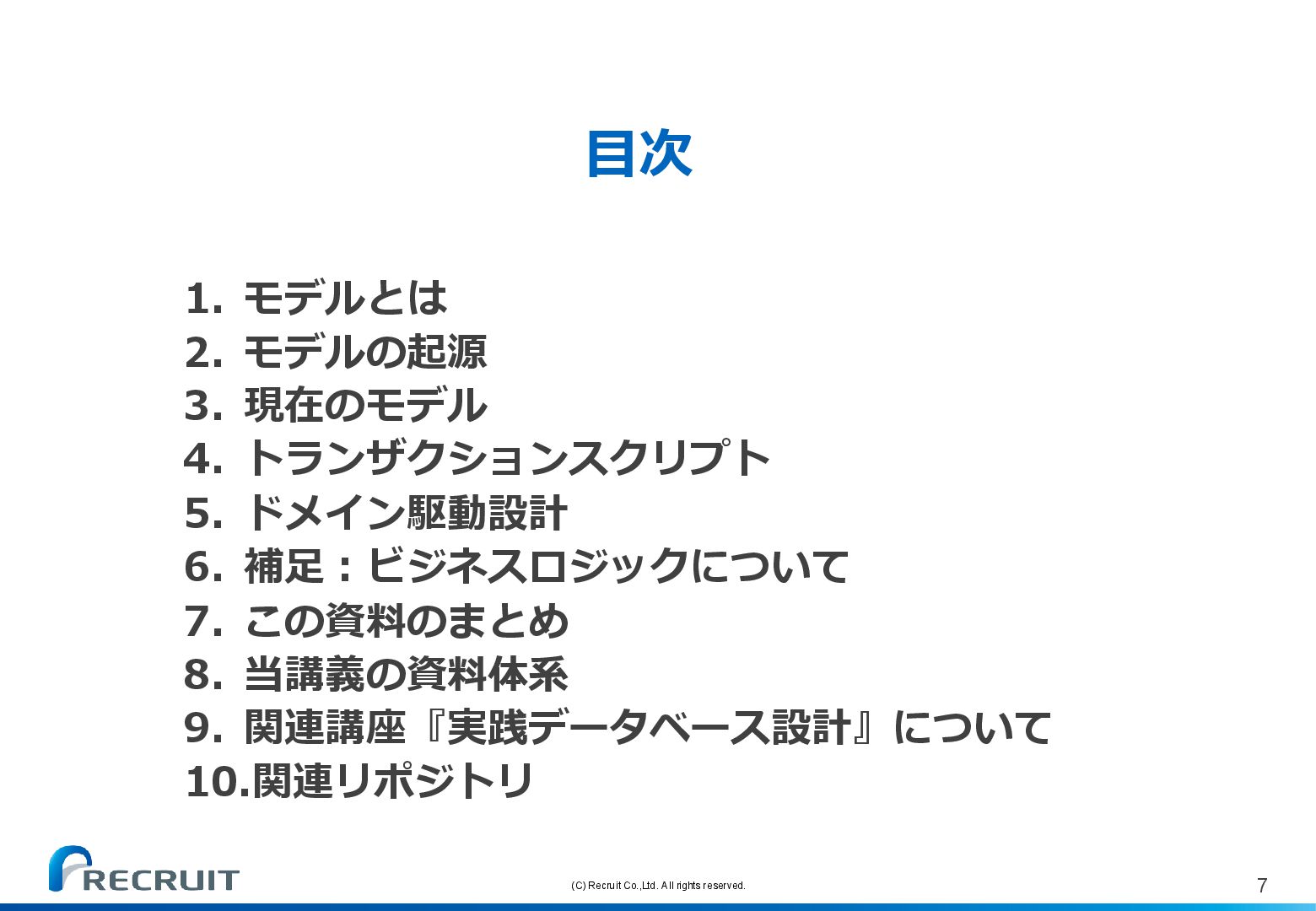

(C) Recruit Co.,Ltd. All rights reserved. 7 目次 1. モデルとは
2. モデルの起源 3. 現在のモデル 4. トランザクションスクリプト 5. ドメイン駆動設計 6. 補足：ビジネスロジックについて 7. この資料のまとめ 8. 当講義の資料体系 9. 関連講座『実践データベース設計』について 10.関連リポジトリ

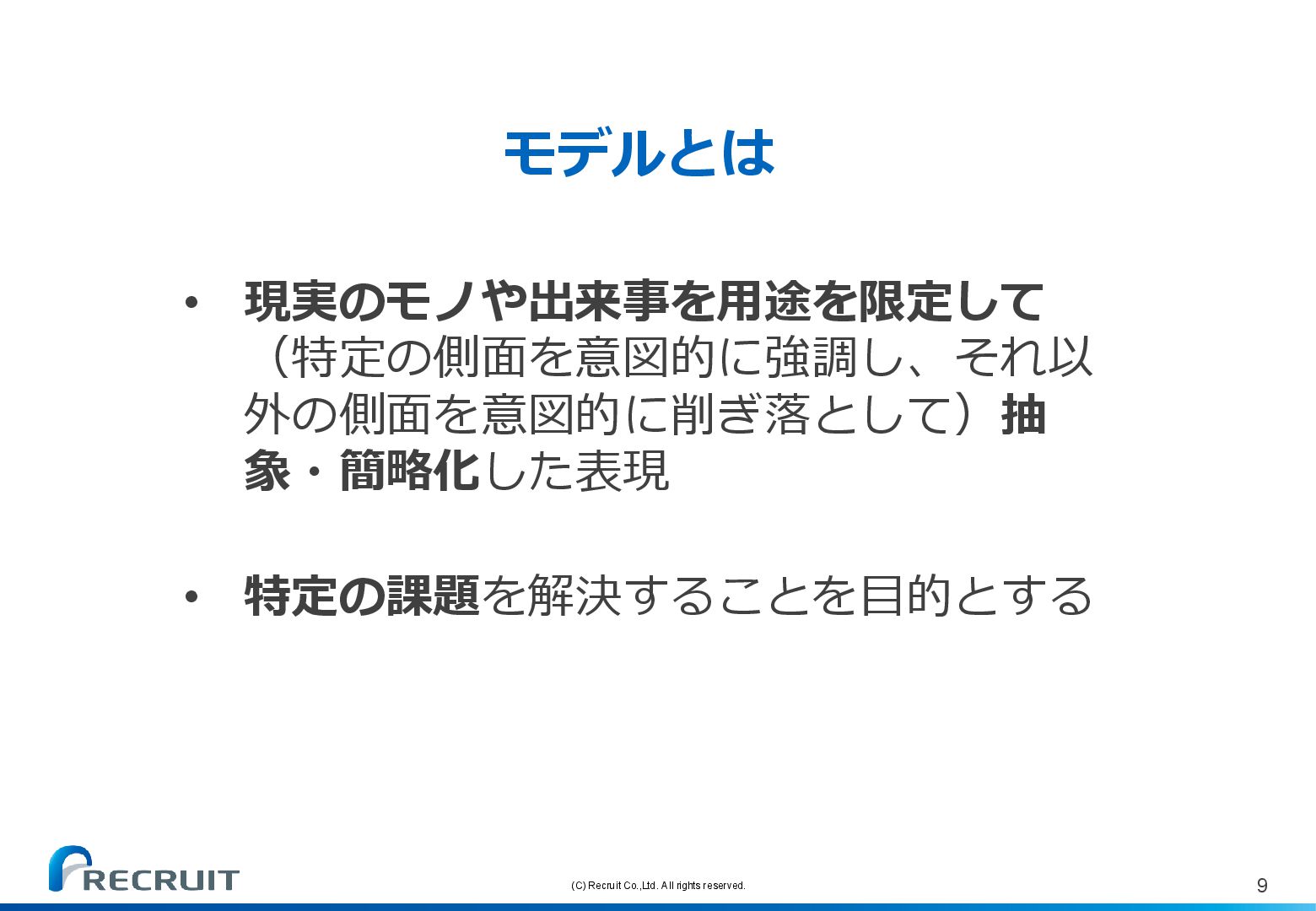

(C) Recruit Co.,Ltd. All rights reserved. 9 モデルとは • 現実のモノや出来事を用途を限定して
（特定の側面を意図的に強調し、それ以外の側面を意図的に削ぎ落として）抽象・簡略化した表現 • 特定の課題を解決することを目的とする

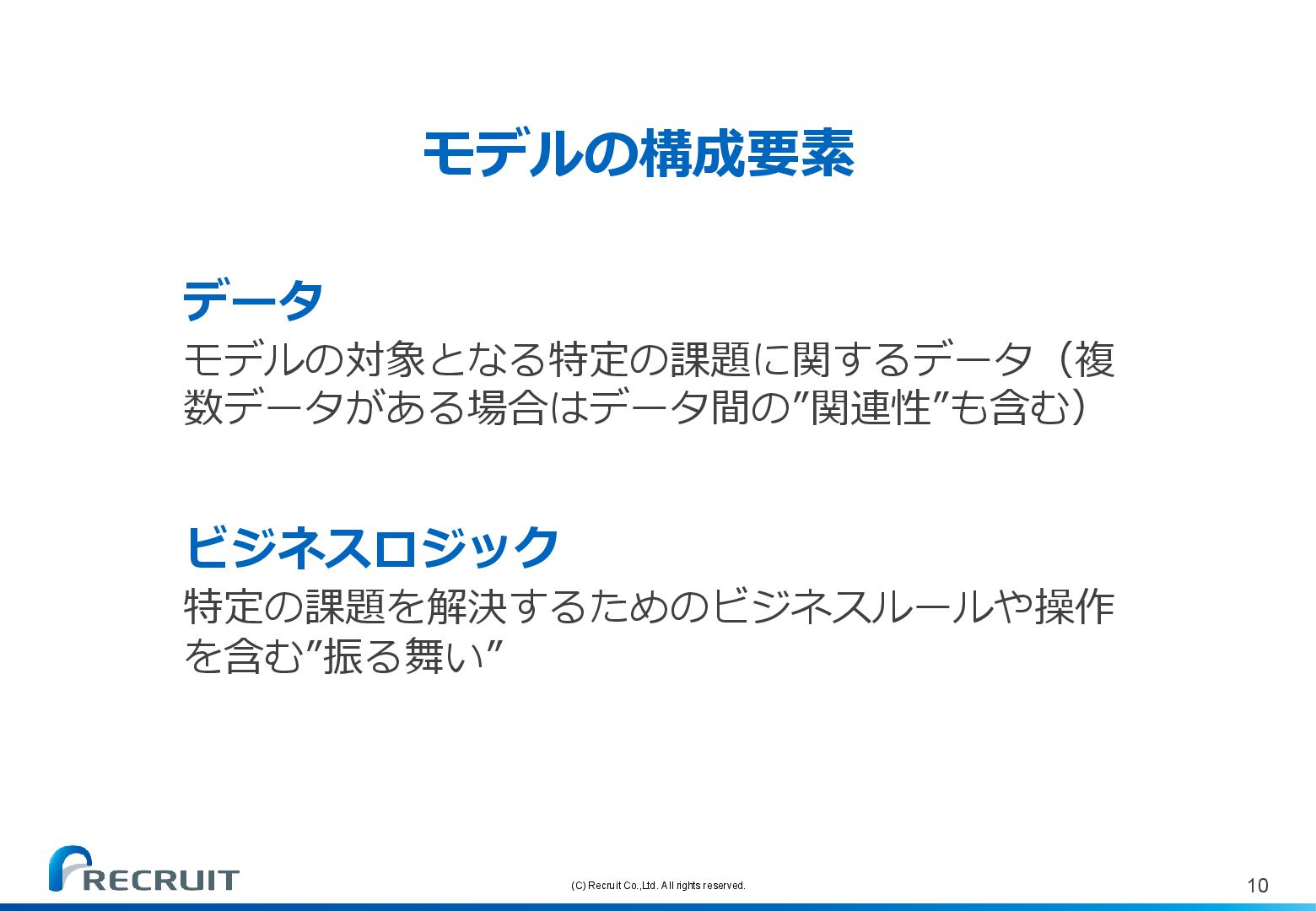

(C) Recruit Co.,Ltd. All rights reserved. 10 モデルの構成要素データモデルの対象となる特定の課題に関するデータ（複
数データがある場合はデータ間の”関連性”も含む）ビジネスロジック特定の課題を解決するためのビジネスルールや操作を含む”振る舞い”

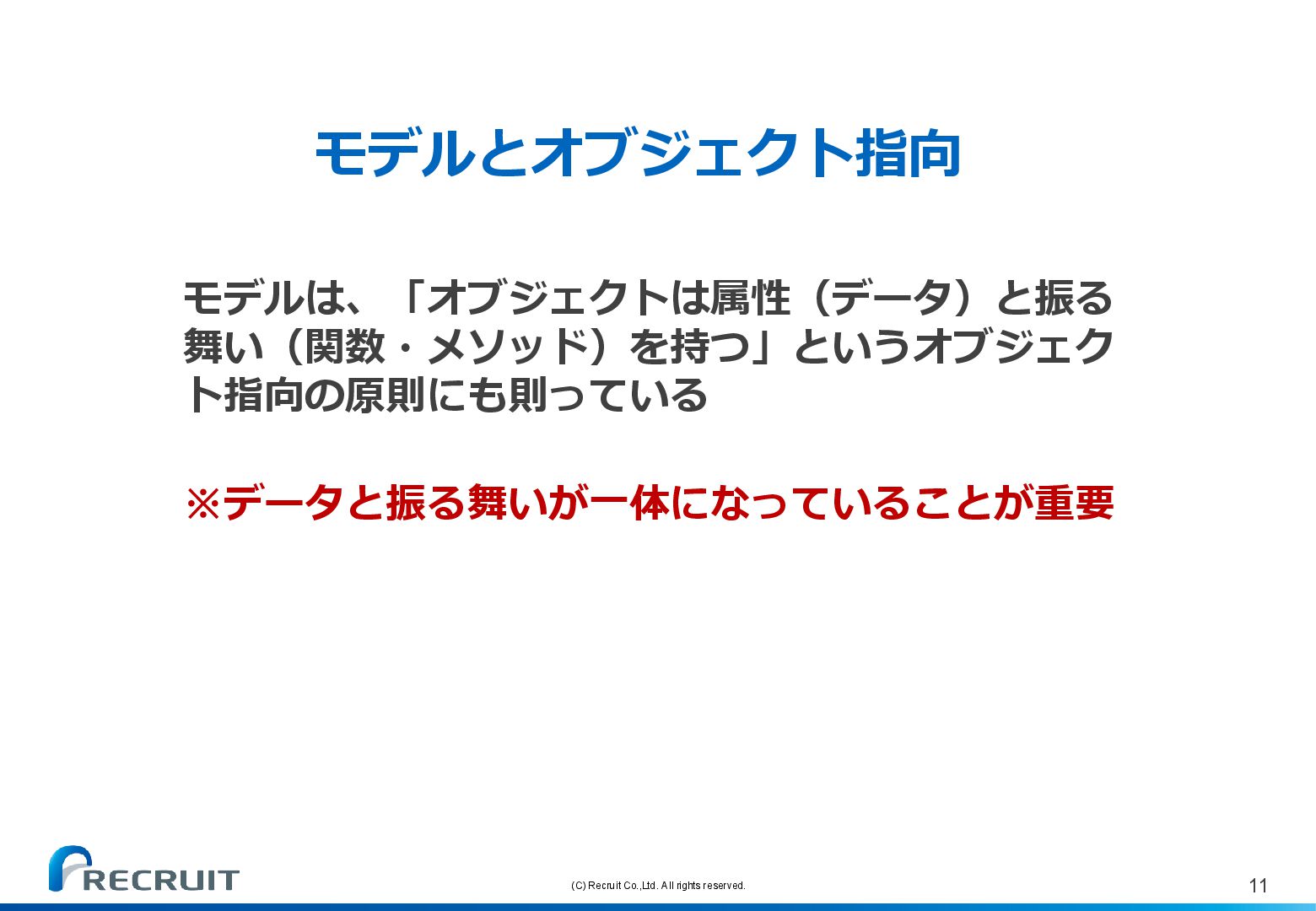

(C) Recruit Co.,Ltd. All rights reserved. 11 モデルとオブジェクト指向モデルは、「オブジェクトは属性（データ）と振る舞い（関数・メソッド）を持つ」というオブジェク
ト指向の原則にも則っている ※データと振る舞いが一体になっていることが重要

(C) Recruit Co.,Ltd. All rights reserved. 13 モデルが生まれた背景モデルが生まれた背景には、研究者のアラン・ケイが提唱した「Dynabook(ダイナブック)」という構
想が端を発している引用元：https://www.kyotoprize.org/2019/02/4550/

(C) Recruit Co.,Ltd. All rights reserved. 14 ダイナブックとは『ダイナブック』は現代のPCやスマートフォンの起源になっている重要なコンセプト
（※特定の実物を指す用語ではない）引用元： https://t-press-plus.com/compare_macbook_with_ipad/

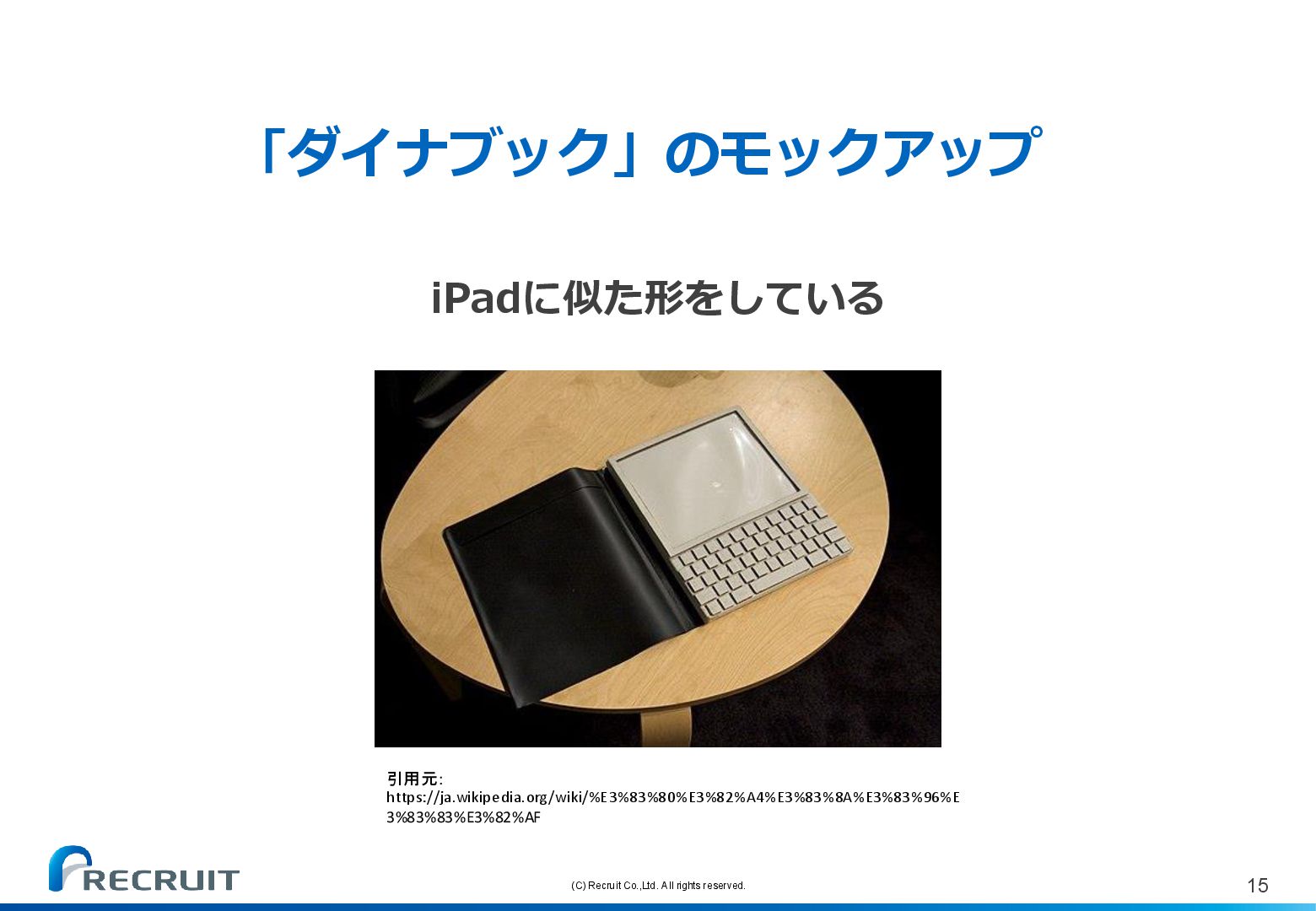

(C) Recruit Co.,Ltd. All rights reserved. 15 「ダイナブック」のモックアップ iPadに似た形をしている引用元：
https://ja.wikipedia.org/wiki/%E3%83%80%E3%82%A4%E3%83%8A%E3%83%96%E 3%83%83%E3%82%AF

(C) Recruit Co.,Ltd. All rights reserved. 16 「ダイナブック」とオブジェクト指向言語 “ダイナブック”を構成する要素としてオブジェクト指向言語のSmall
Talk（スモール・トーク）を前出のアラン・ケイが考案引用元： https://pbs.twimg.com/media/EVvTvdtXQAADvYY.jpg 引用元： https://upload.wikimedia.org/wikipedia/commons/thumb/b/bf/Smallt alk_Balloon.svg/2560px-Smalltalk_Balloon.svg.png

(C) Recruit Co.,Ltd. All rights reserved. 17 MVCアーキテクチャオブジェクト指向言語のSmall Talkでシステムを実
装する際の設計指針としてアラン・ケイと同じ XEROX PARC(ゼロックス・パロアルト研究所)のトリグヴェ・リーンスカウク（Trygve Reenskaug）によって1978-79年に提唱されたアーキテクチャ引用元： https://ja.wikipedia.org/wiki/%E3%83%88%E3%83%AA%E3%82%B0%E3%83%B4%E3%82%A7%E3%83%BB%E3%83%AA%E3% 83%BC% E3%83%B3%E3%82%B9%E3%82%AB%E3%82%A6%E3%82%AF

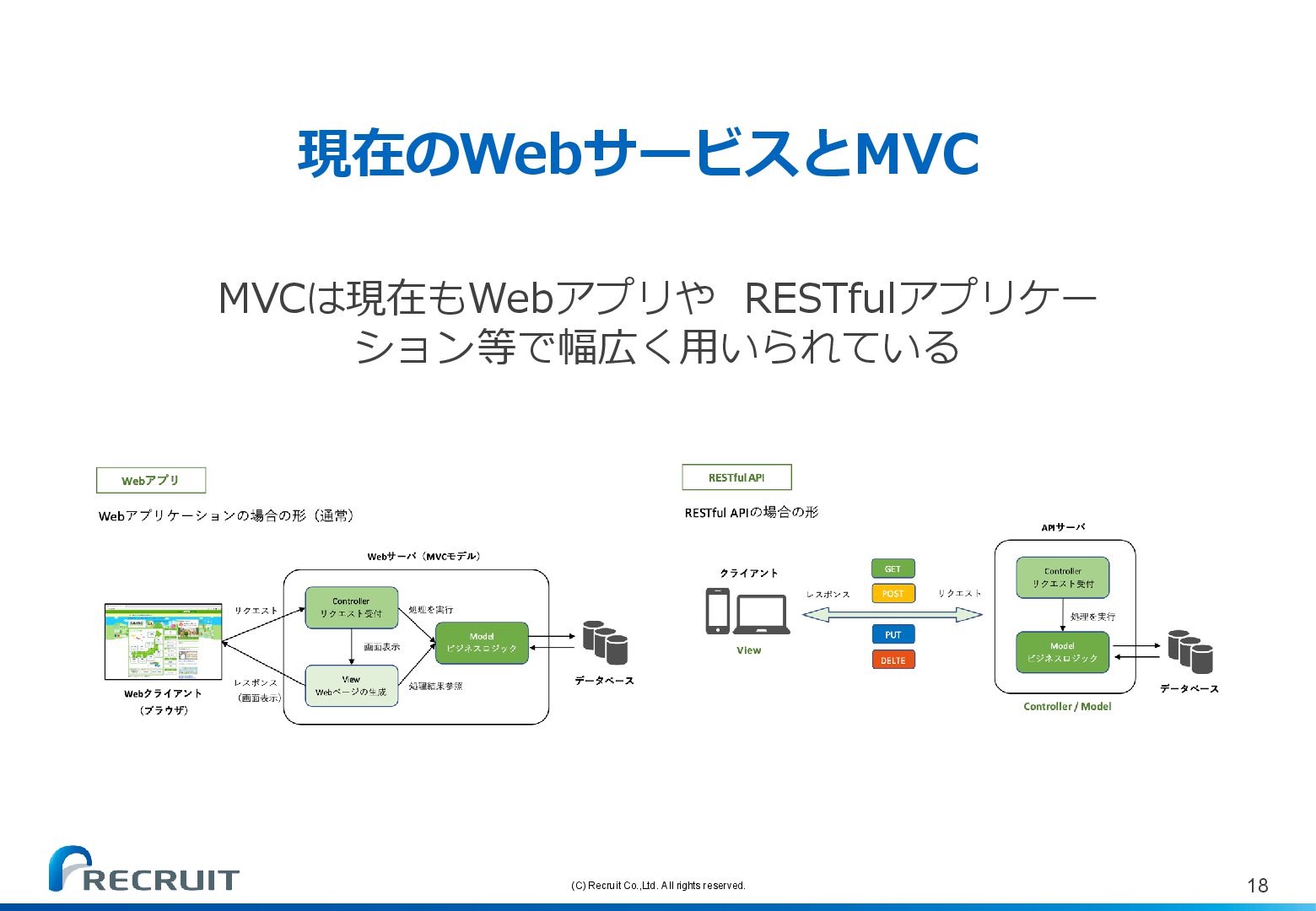

(C) Recruit Co.,Ltd. All rights reserved. 18 現在のWebサービスとMVC MVCは現在もWebアプリや RESTfulアプリケー
ション等で幅広く用いられている

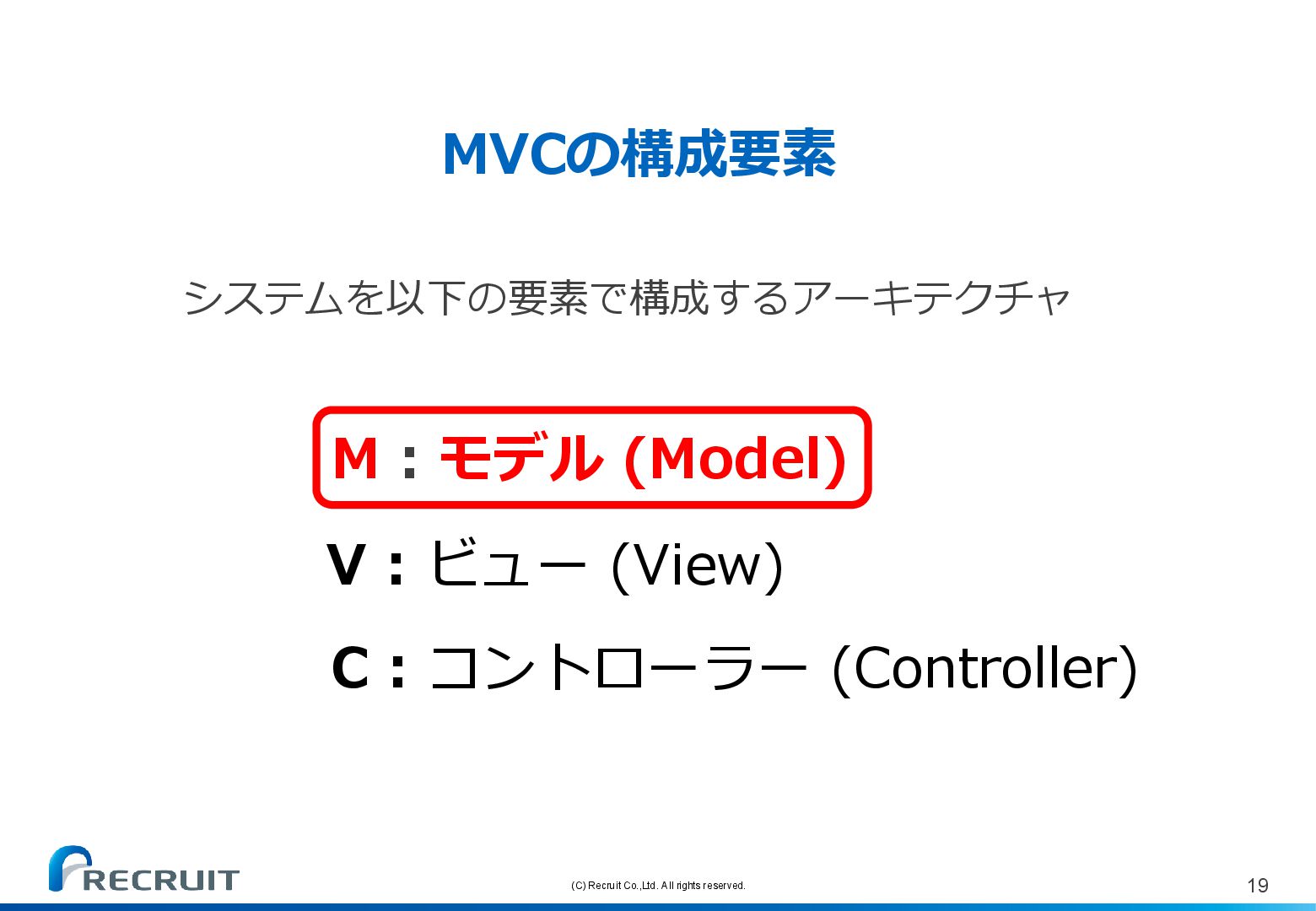

(C) Recruit Co.,Ltd. All rights reserved. 19 MVCの構成要素システムを以下の要素で構成するアーキテクチャ M
: モデル (Model) V : ビュー (View) C : コントローラー (Controller)

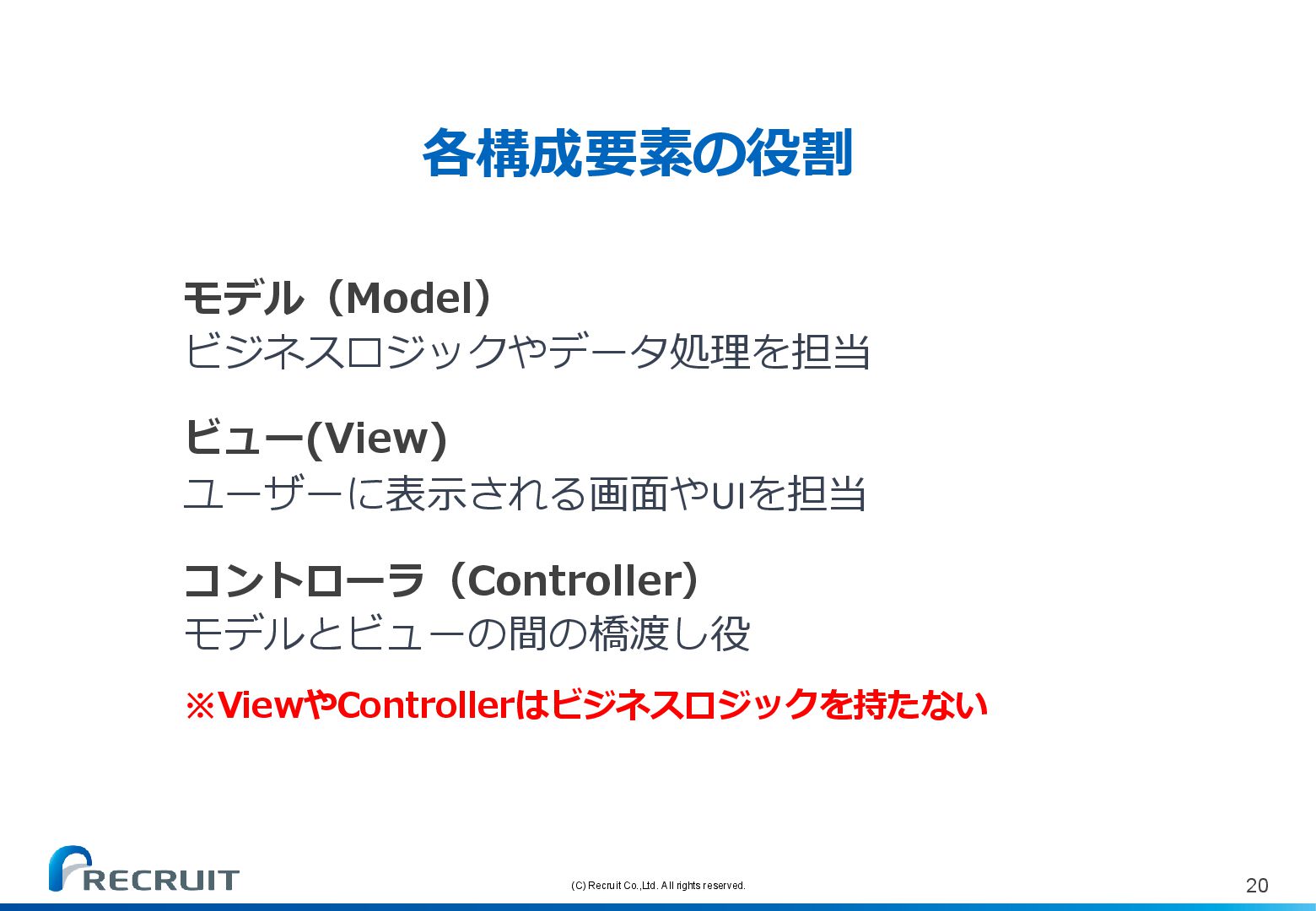

(C) Recruit Co.,Ltd. All rights reserved. 20 各構成要素の役割モデル（Model）ビジネスロジックやデータ処理を担当
ビュー(View) ユーザーに表示される画面やUIを担当コントローラ（Controller）モデルとビューの間の橋渡し役 ※ViewやControllerはビジネスロジックを持たない

(C) Recruit Co.,Ltd. All rights reserved. 21 MVCとオブジェクト指向つまり、MVCはオブジェクト指向で実装するためのアーテクチャでモデルはオブジェクト指
向で実装するために考案された概念といえる

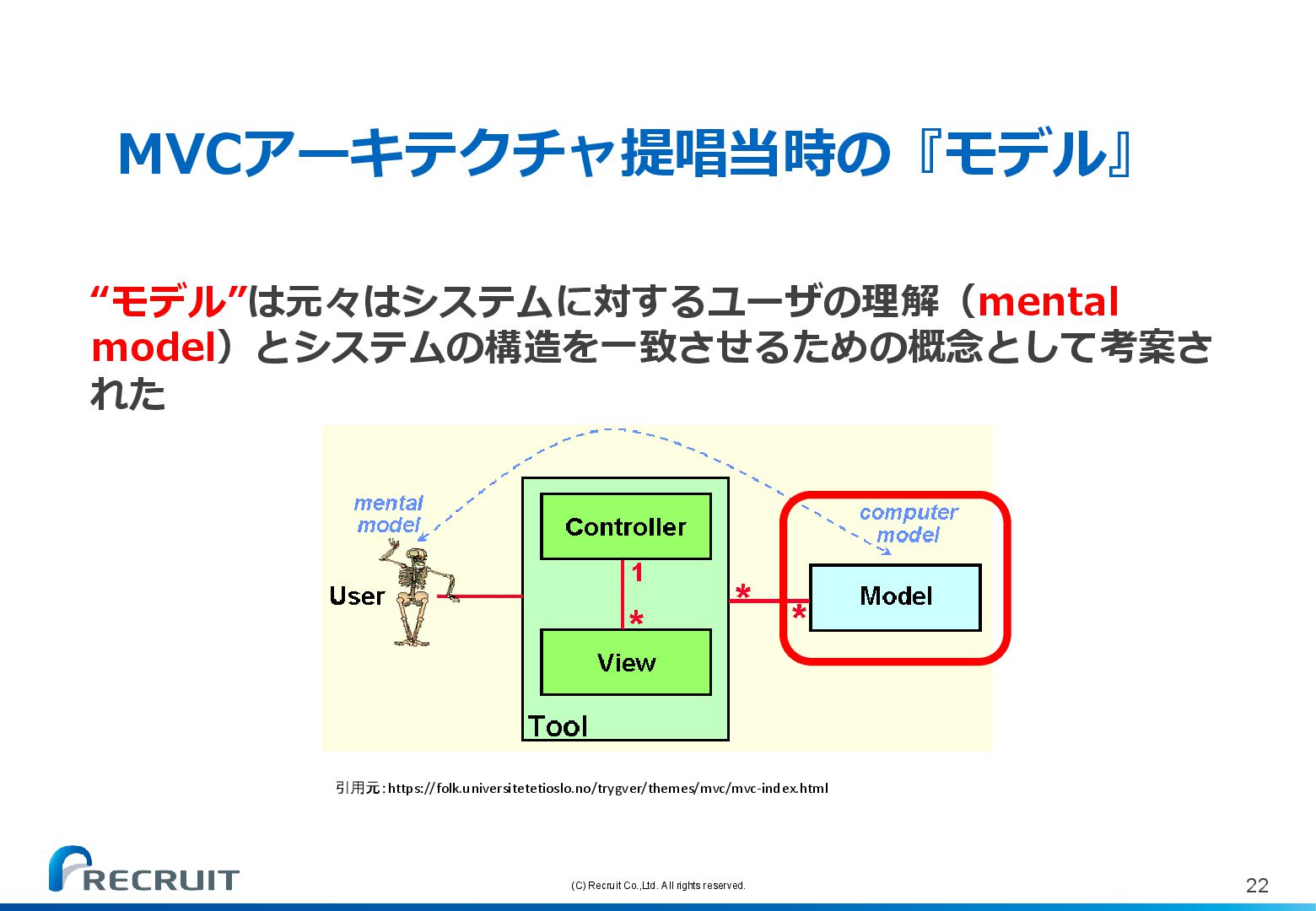

(C) Recruit Co.,Ltd. All rights reserved. 22 “モデル”は元々はシステムに対するユーザの理解（mental model）とシステムの構造を一致させるための概念として考案された
MVCアーキテクチャ提唱当時の『モデル』引用元：https://folk.universitetetioslo.no/trygver/themes/mvc/mvc-index.html

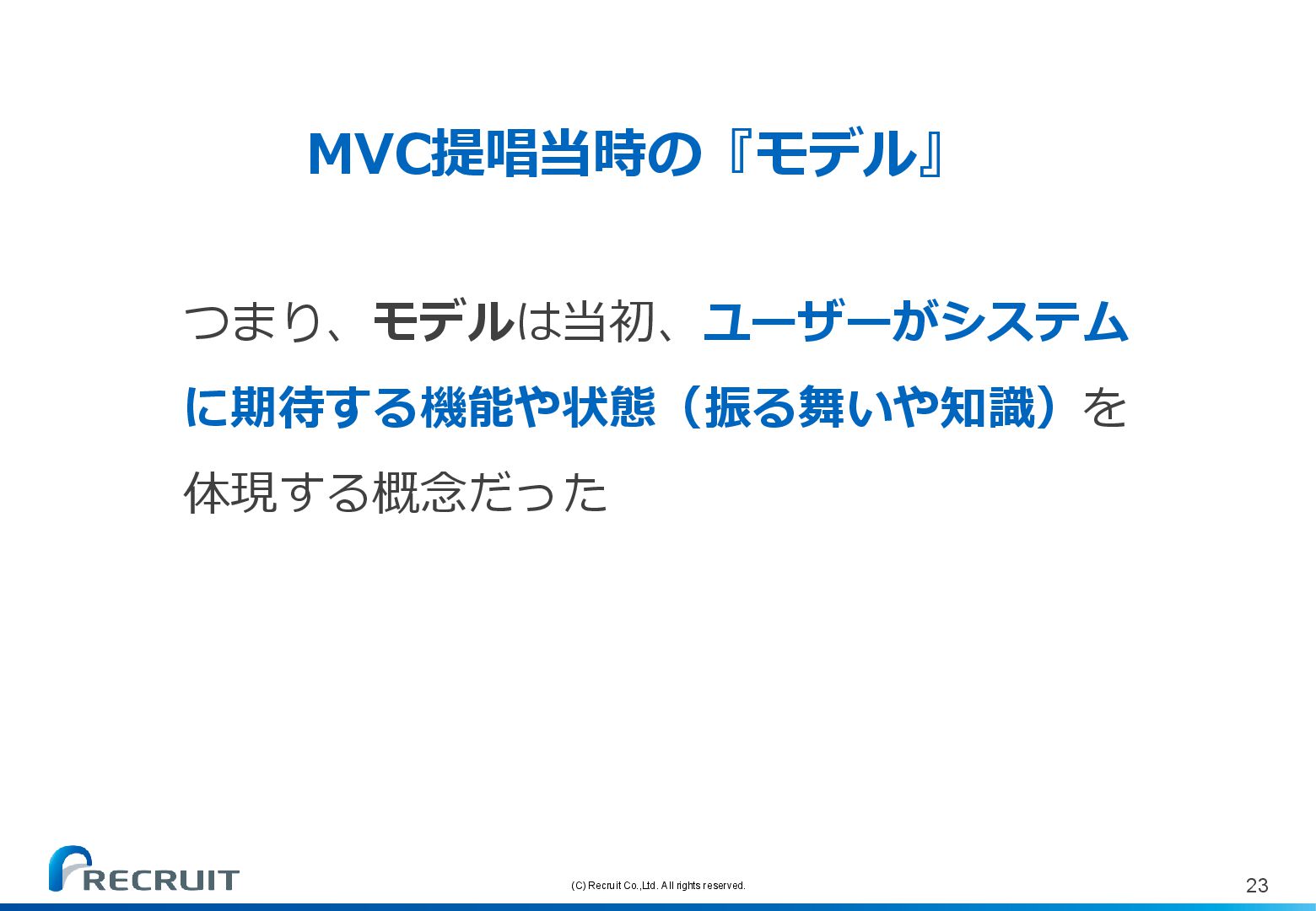

(C) Recruit Co.,Ltd. All rights reserved. 23 MVC提唱当時の『モデル』つまり、モデルは当初、ユーザーがシステムに期待する機能や状態（振る舞いや知識）を
体現する概念だった

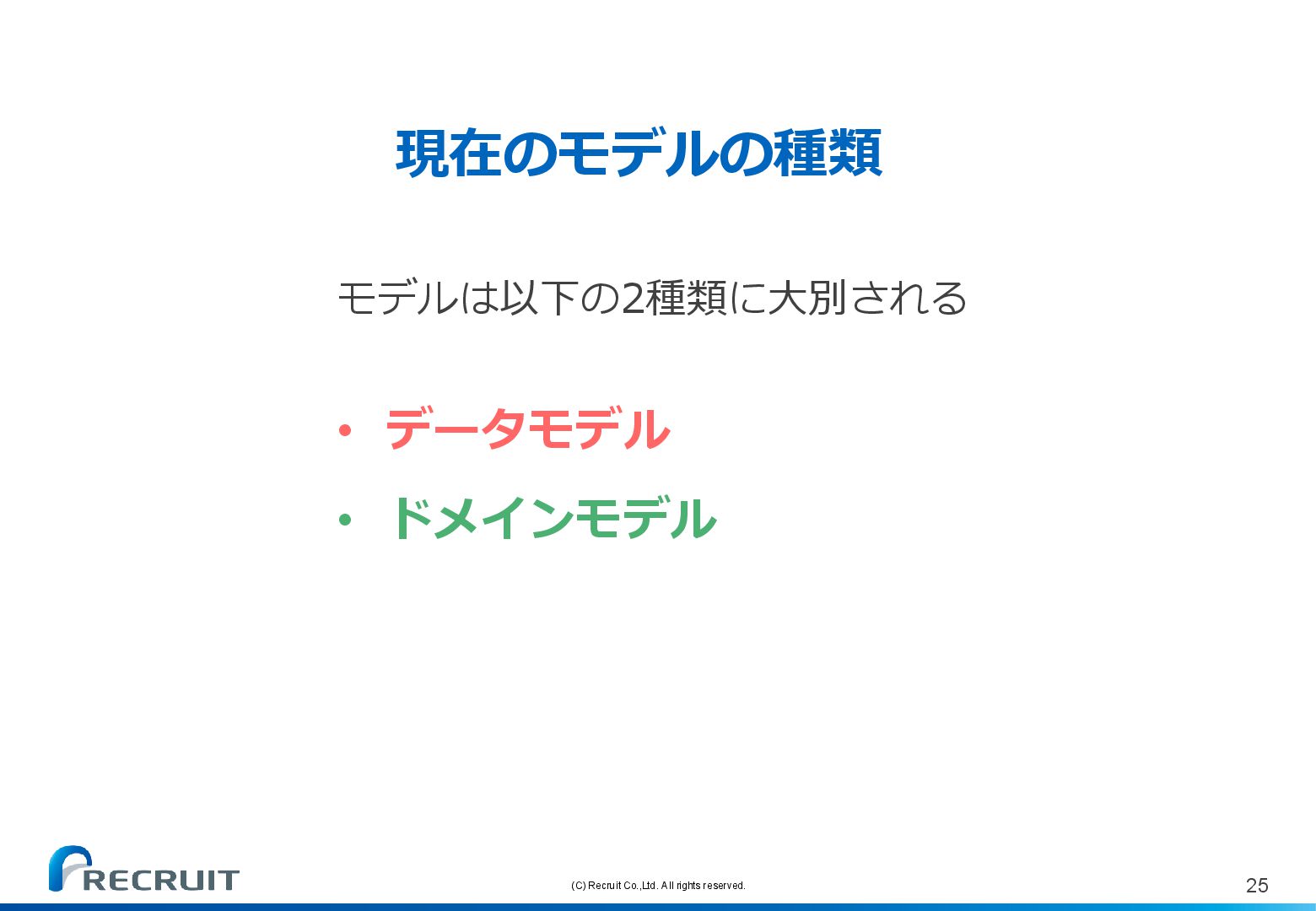

(C) Recruit Co.,Ltd. All rights reserved. 25 現在のモデルの種類モデルは以下の2種類に大別される •
データモデル • ドメインモデル

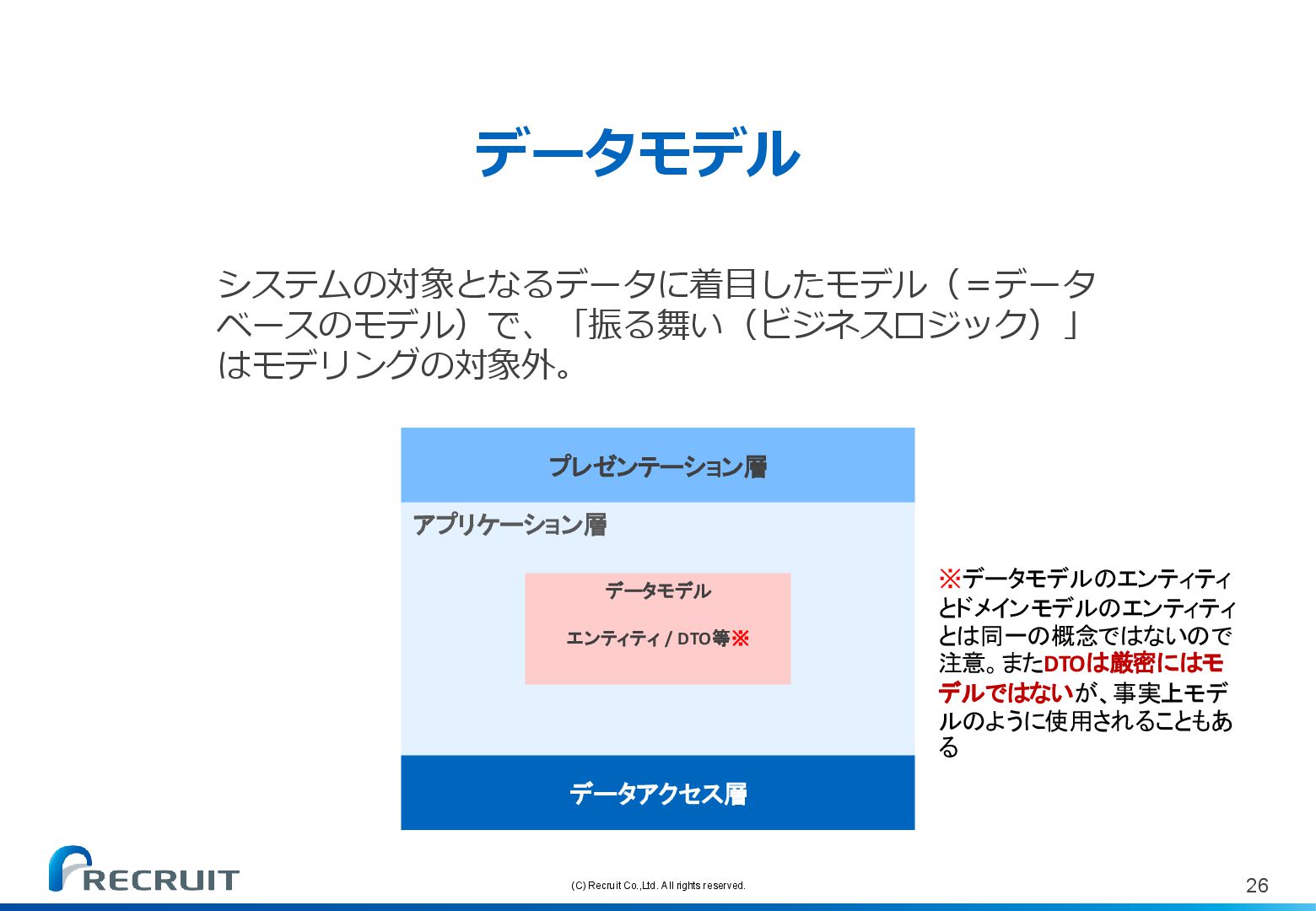

(C) Recruit Co.,Ltd. All rights reserved. 26 システムの対象となるデータに着目したモデル（＝データベースのモデル）で、「振る舞い（ビジネスロジック）」はモデリングの対象外。
プレゼンテーション層アプリケーション層データアクセス層データモデルエンティティ / DTO等※ ※データモデルのエンティティとドメインモデルのエンティティとは同一の概念ではないので注意。またDTOは厳密にはモデルではないが、事実上モデルのように使用されることもあるデータモデル

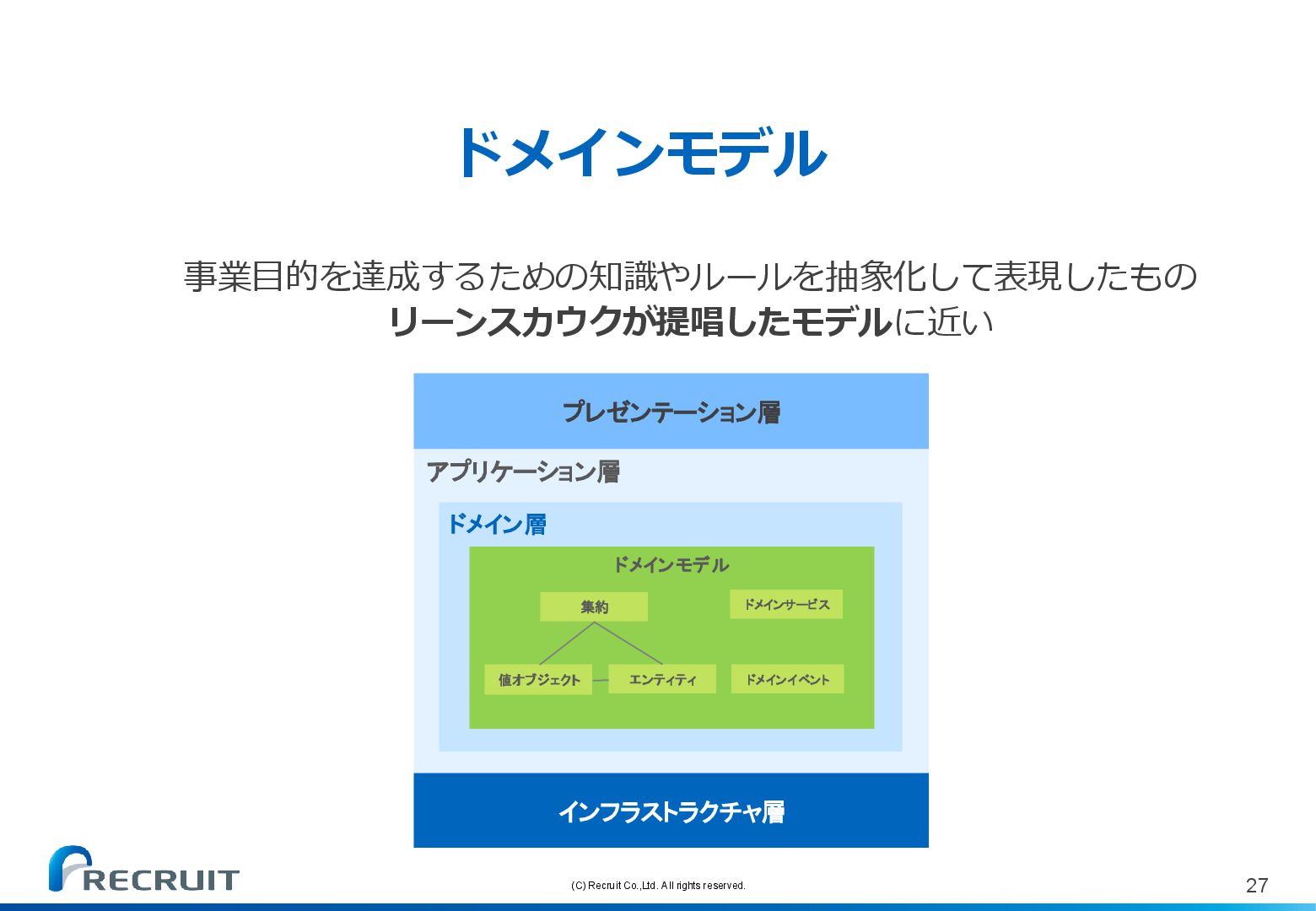

(C) Recruit Co.,Ltd. All rights reserved. 27 事業目的を達成するための知識やルールを抽象化して表現したものリーンスカウクが提唱したモデルに近いドメインモデル
プレゼンテーション層アプリケーション層インフラストラクチャ層ドメイン層ドメインモデル集約エンティティ値オブジェクトドメインサービスドメインイベント

(C) Recruit Co.,Ltd. All rights reserved. 28 モデル別のアプリケーションの設計手法モデルの種類によって設計手法も異なる •
データモデル：トランザクションスクリプト • ドメインモデル：ドメイン駆動設計、（類似手法としてクリーンアーキテクチャ等）

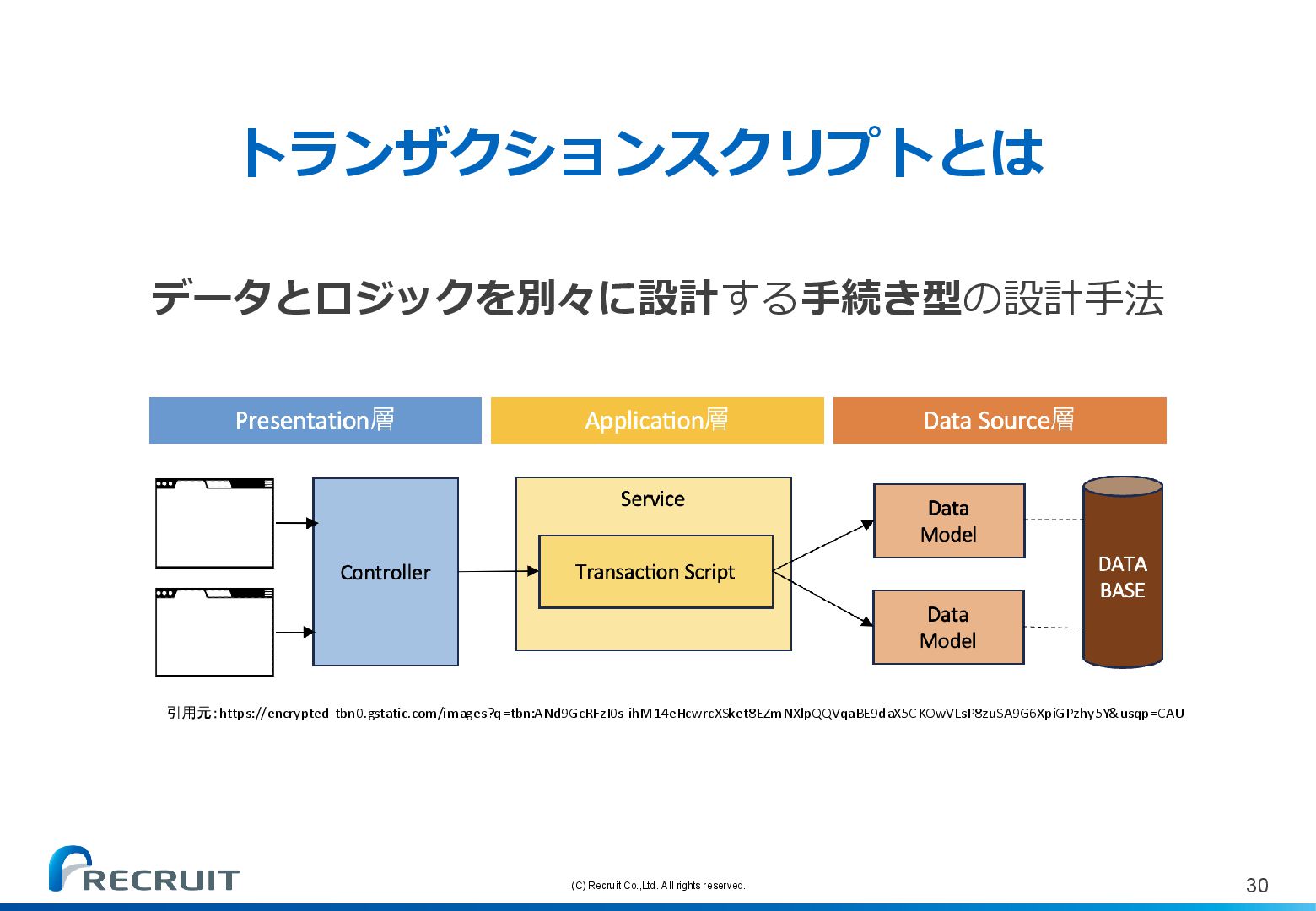

(C) Recruit Co.,Ltd. All rights reserved. 30 トランザクションスクリプトとはデータとロジックを別々に設計する手続き型の設計手法引用元：https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcRFzI0s-ihM14eHcwrcXSket8EZmNXlpQQVqaBE9daX5CKOwVLsP8zuSA9G6XpiGPzhy5Y&usqp=CAU

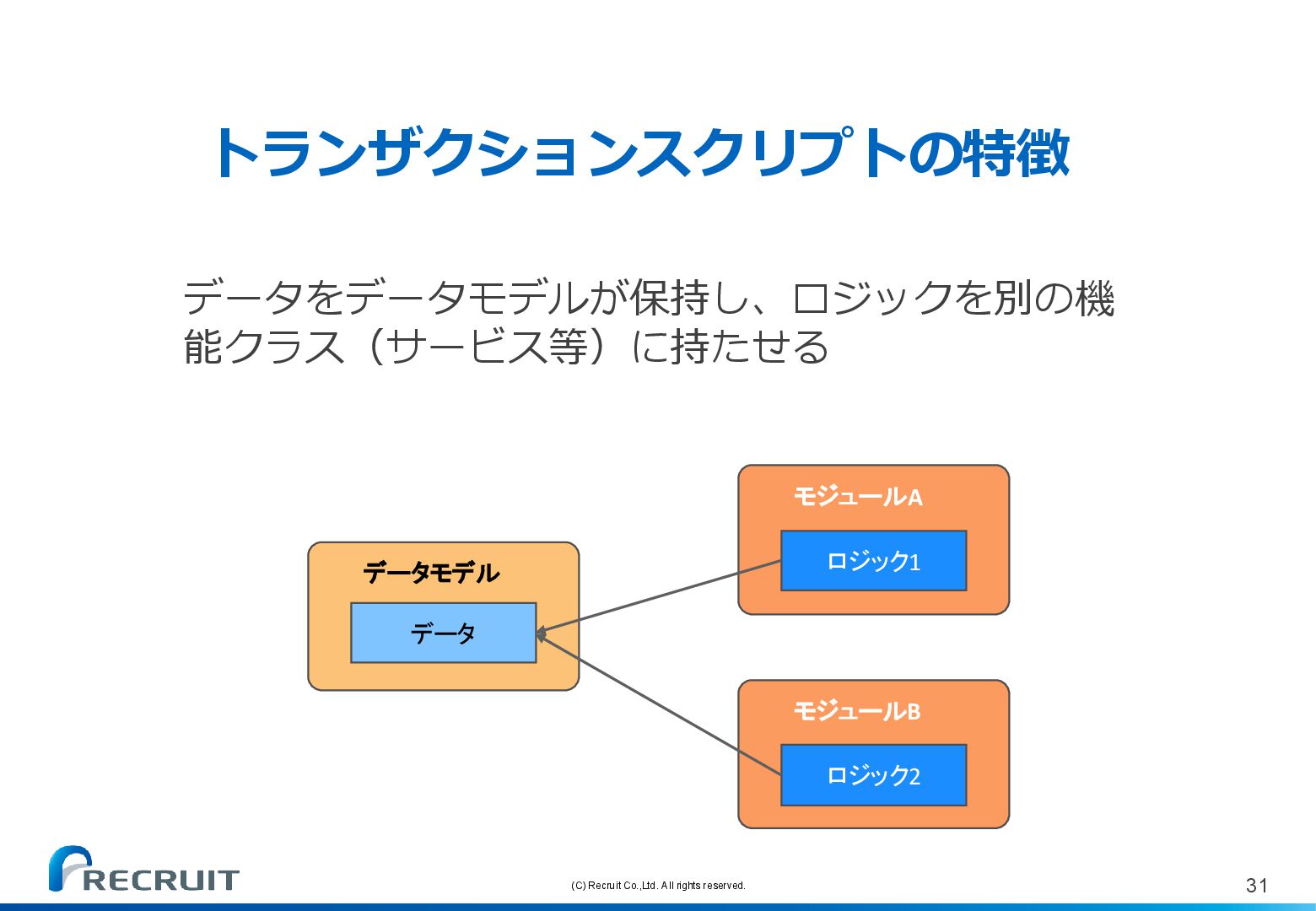

(C) Recruit Co.,Ltd. All rights reserved. 31 トランザクションスクリプトの特徴データをデータモデルが保持し、ロジックを別の機能クラス（サービス等）に持たせる
データデータモデルロジック1 モジュールA ロジック2 モジュールB

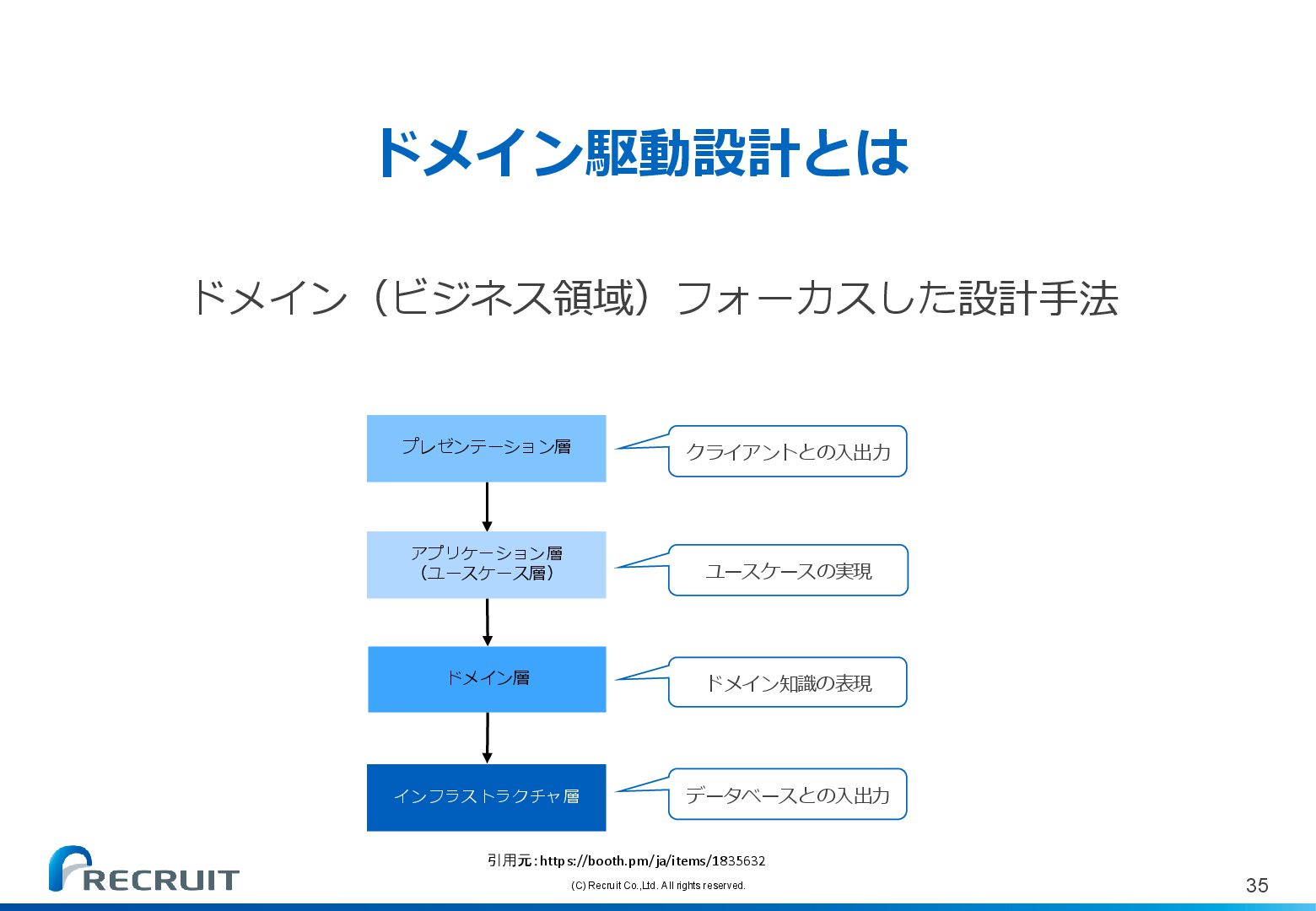

(C) Recruit Co.,Ltd. All rights reserved. 35 ドメイン駆動設計とはドメイン（ビジネス領域）フォーカスした設計手法プレゼンテーション層
アプリケーション層（ユースケース層）ドメイン層インフラストラクチャ層クライアントとの入出力ユースケースの実現ドメイン知識の表現データベースとの入出力引用元：https://booth.pm/ja/items/1835632

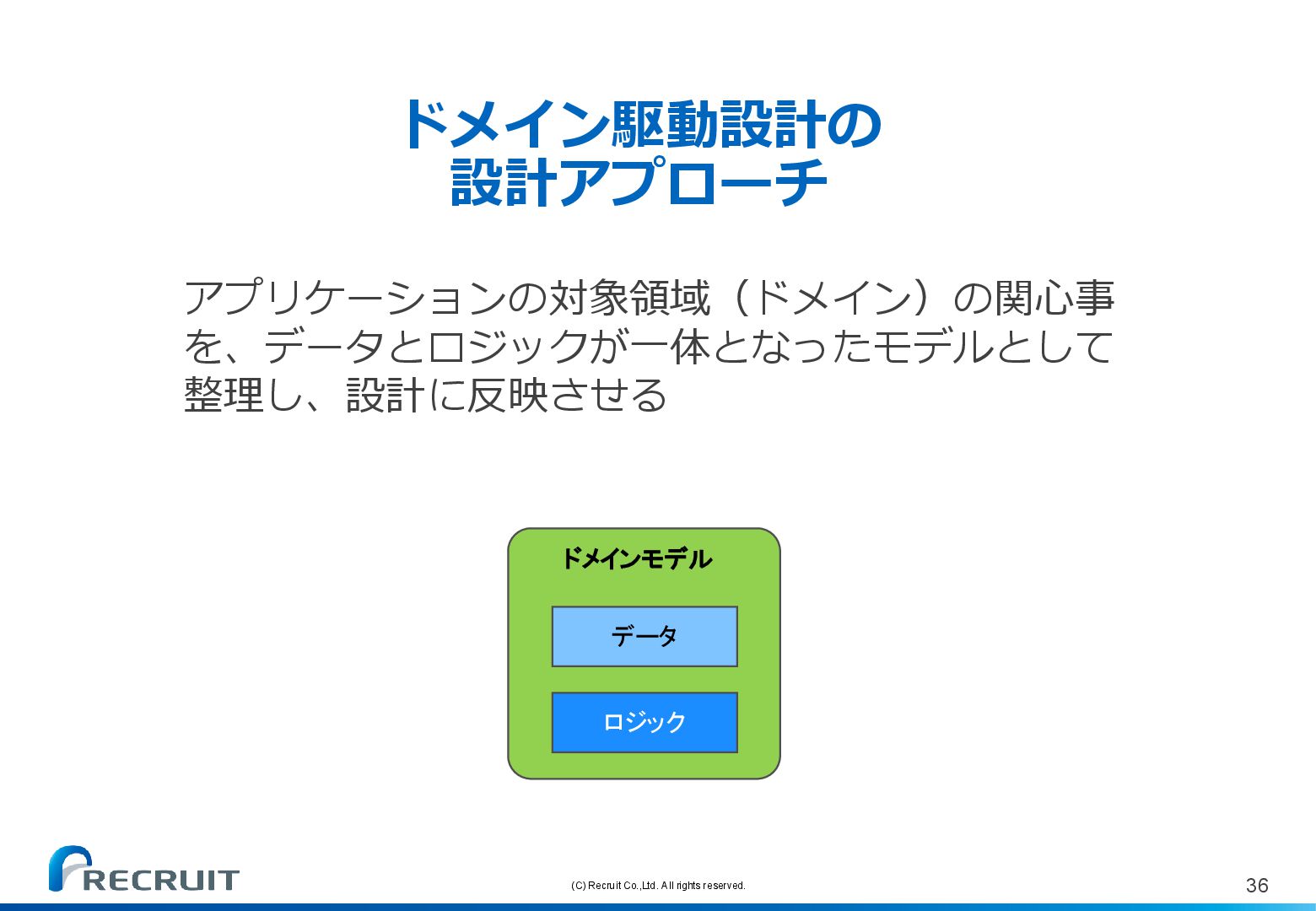

(C) Recruit Co.,Ltd. All rights reserved. 36 ドメイン駆動設計の設計アプローチアプリケーションの対象領域（ドメイン）の関心事
を、データとロジックが一体となったモデルとして整理し、設計に反映させるデータロジックドメインモデル

(C) Recruit Co.,Ltd. All rights reserved. 40 現代のシステム開発においては、プレゼンテーション層（画面）とデータアクセス層以外の全てのロジックをビジネスロジックに該当するとみなすのが一般的
ビジネスロジック（現代解釈）アプリケーションに必要な機能やビジネスプロセスを実現するために必要なロジック（データの参照・生成・更新・バリデーション、演算・判定...etc）プレゼンテーション層（ControllerやView）アプリケーション層（ServiceやModel等を含む）データアクセス層

(C) Recruit Co.,Ltd. All rights reserved. 42 ここまでのまとめ • モデルはアプリケーションの目的に沿って事象や
概念を抽象化したもの • モデルはオブジェクト指向でアプリケーションを設計するための概念として提唱された • モデルはデータと振る舞い（ビジネスロジック）を持つ • 現代のシステム開発における、モデルはデータモデルとドメインモデルの2種類 • モデル別にアプリケーションの設計手法が異なる

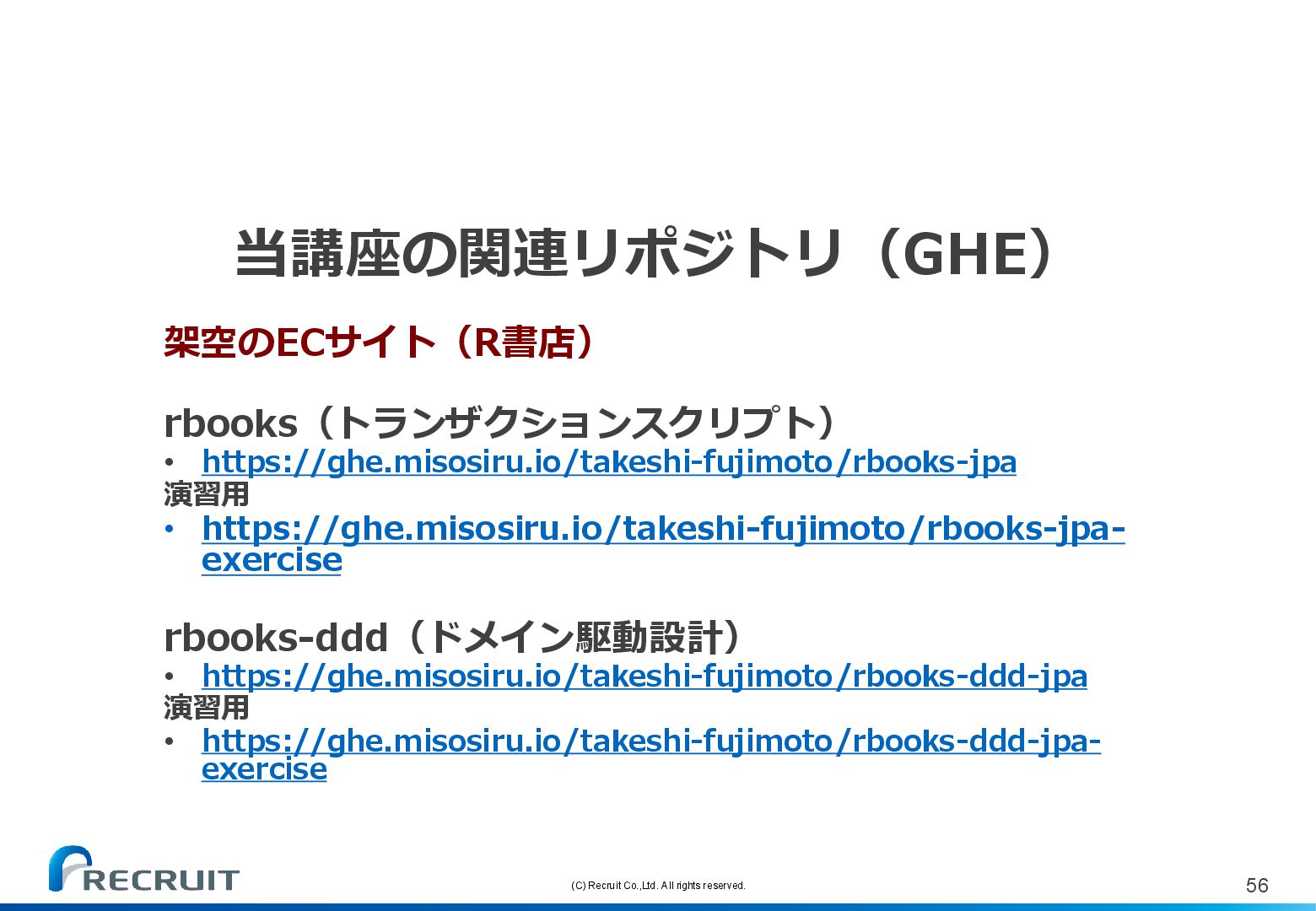

(C) Recruit Co.,Ltd. All rights reserved. 56 当講座の関連リポジトリ（GHE）架空のECサイト（R書店） rbooks（トランザクションスクリプト）
• https://ghe.misosiru.io/takeshi-fujimoto/rbooks-jpa 演習用 • https://ghe.misosiru.io/takeshi-fujimoto/rbooks-jpa- exercise rbooks-ddd（ドメイン駆動設計） • https://ghe.misosiru.io/takeshi-fujimoto/rbooks-ddd-jpa 演習用 • https://ghe.misosiru.io/takeshi-fujimoto/rbooks-ddd-jpa- exercise
