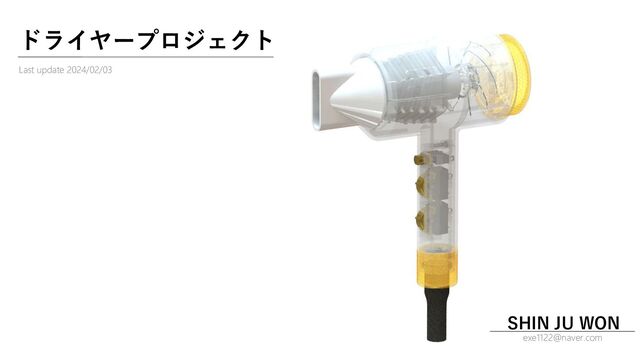

1. ドライヤープロジェクト Last update 2024/02/03 SHIN JU WON exe1122@naver.com
2. 目次 アセンブリ 分解図 レンダリング システム 電気回路 流動解析 金型化、3D Printer P03 P05 P06 P08 P09 P10 P11 02
3. アセンブリ 使用プログラム SolidWorks 2019 03

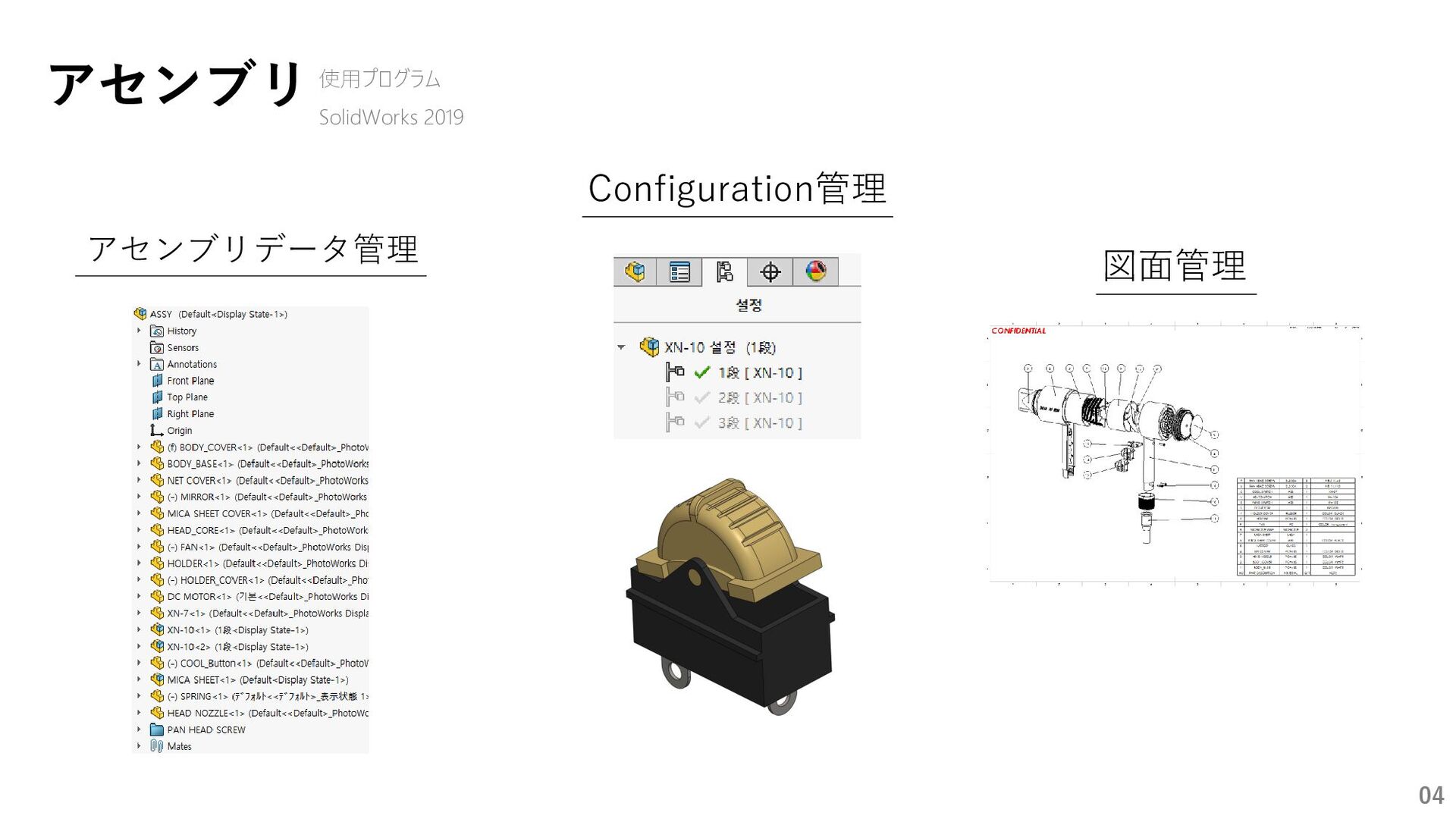

4. アセンブリ 使用プログラム SolidWorks 2019 04 アセンブリデータ管理 Configuration管理 図面管理

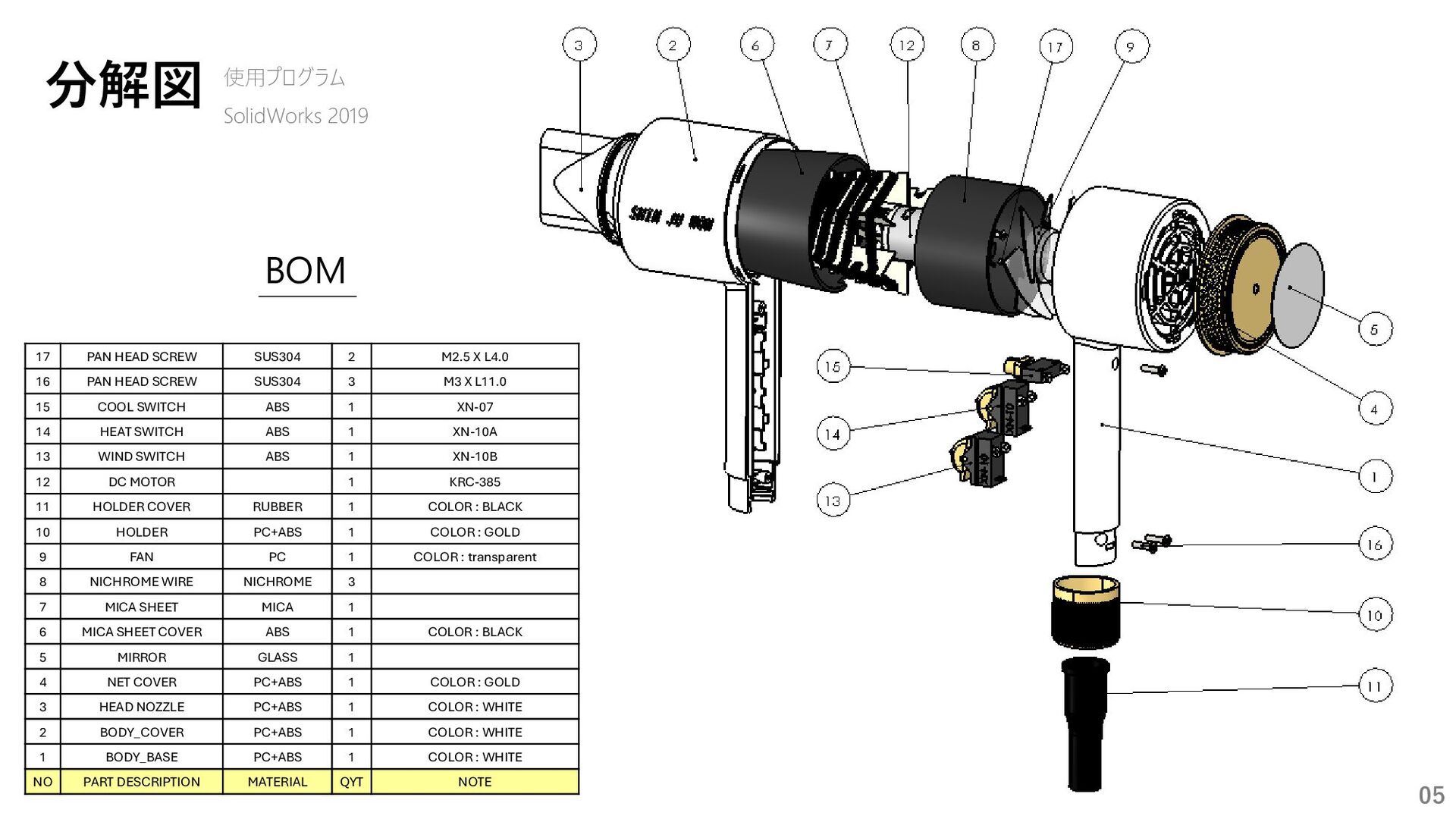

5. 分解図 使用プログラム SolidWorks 2019 05 17 PAN HEAD SCREW SUS304 2 M2.5 X L4.0 16 PAN HEAD SCREW SUS304 3 M3 X L11.0 15 COOL SWITCH ABS 1 XN-07 14 HEAT SWITCH ABS 1 XN-10A 13 WIND SWITCH ABS 1 XN-10B 12 DC MOTOR 1 KRC-385 11 HOLDER COVER RUBBER 1 COLOR : BLACK 10 HOLDER PC+ABS 1 COLOR : GOLD 9 FAN PC 1 COLOR : transparent 8 NICHROME WIRE NICHROME 3 7 MICA SHEET MICA 1 6 MICA SHEET COVER ABS 1 COLOR : BLACK 5 MIRROR GLASS 1 4 NET COVER PC+ABS 1 COLOR : GOLD 3 HEAD NOZZLE PC+ABS 1 COLOR : WHITE 2 BODY_COVER PC+ABS 1 COLOR : WHITE 1 BODY_BASE PC+ABS 1 COLOR : WHITE NO PART DESCRIPTION MATERIAL QYT NOTE BOM
6. レンダリング 使用プログラム SolidWorks 2019 PhotoView360 06
7. レンダリング 使用プログラム SolidWorks 2019 PhotoView360 ヒーター部 スイッチ部 07

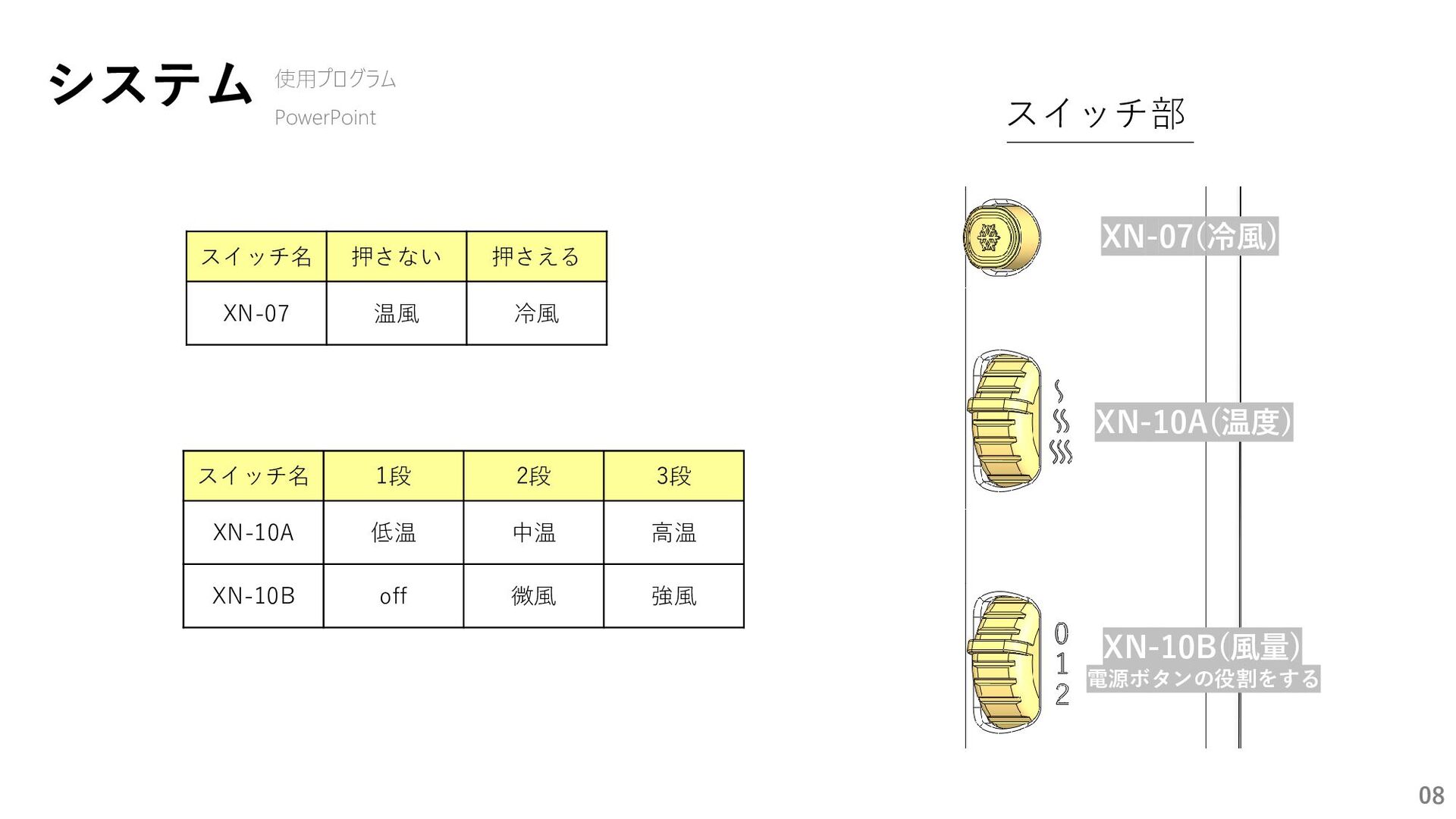

8. システム 使用プログラム PowerPoint スイッチ部 XN-10A(温度) XN-07(冷風) スイッチ名 1段 2段 3段 XN-10A 低温 中温 高温 XN-10B off 微風 強風 スイッチ名 押さない 押さえる XN-07 温風 冷風 XN-10B(風量) 電源ボタンの役割をする 08
9. 電気回路 使用プログラム PowerPoint Heater A 10Ω 風量スイッチ (XN-10) M Fuse 抵抗線 76Ω AC 100V 温度スイッチ (XN-10) Heater B 10Ω Heater C 10Ω IN5404 IN4004 Safety Capacitors 0.22u (コンデンサ) 0.47u 逆流防止 ダイオード 1段 冷風スイッチ (XN-07) 2段 3段 Break open XN-10の説明 XN-07の説明 09
10. 流動解析 10 使用プログラム SolidWorks 2019 Flow Simulation
11. 金型化 11 使用プログラム SolidWorks 2019 Siemens NX CAVITY CORE MOLD TYPE : GATE : CAVITY : MATERIAL : 射出成型機 : Other : 2プレート金型 サブマリンゲート 1+1 KP-4M 220ton~350ton 傾斜、変形コアあり 300x300x117 300x300x80
12. 金型化 12 使用プログラム MoldFlow MOLD TYPE : GATE : CAVITY : MATERIAL : 射出成型機 : Other : 2プレート金型 サブマリンゲート 1+1 KP-4M 220ton~350ton 傾斜、変形コアあり 金型流動解析 ウェルドライン 樹脂の流れ

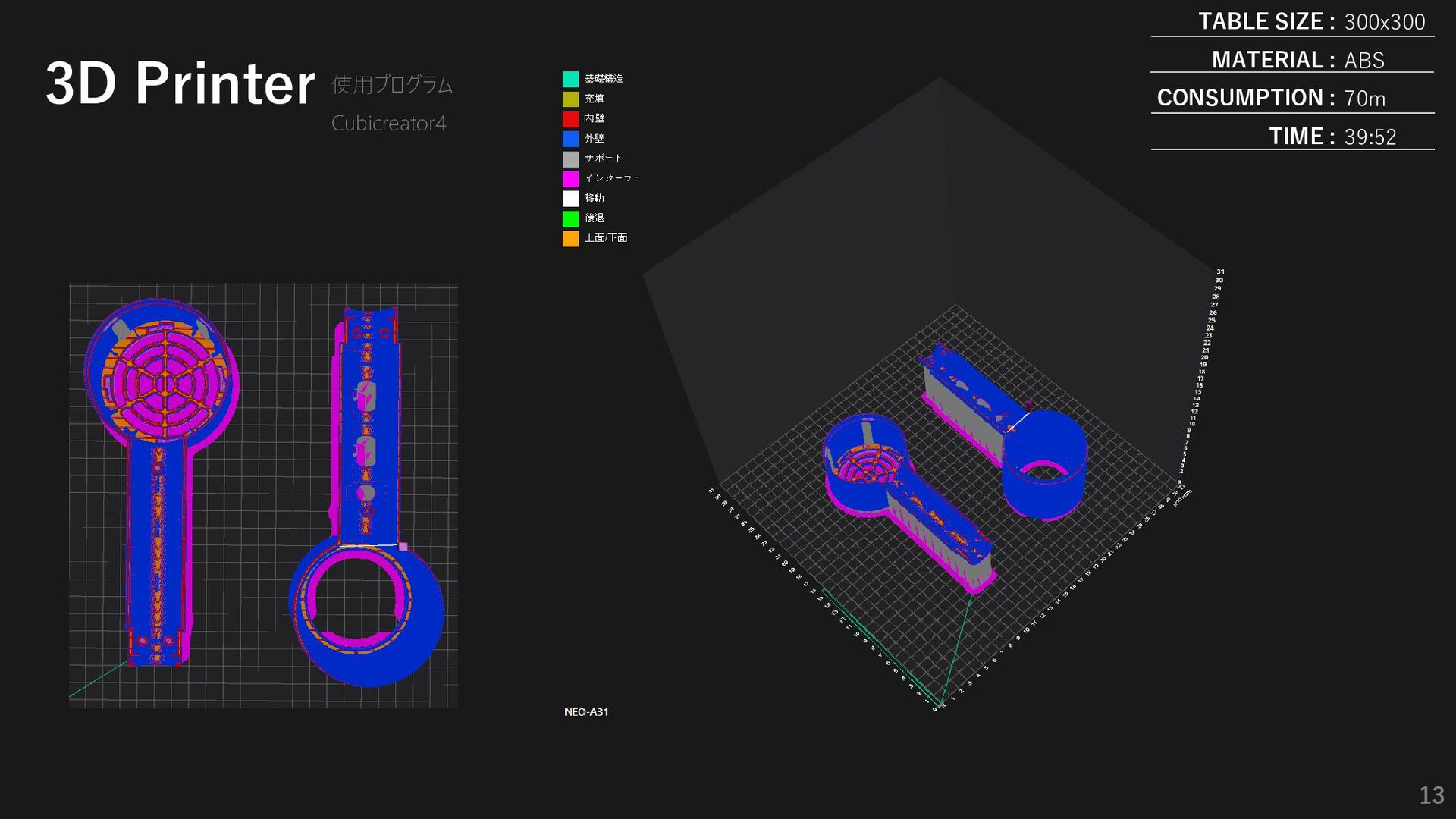

13. 3D Printer 使用プログラム Cubicreator4 TABLE SIZE : MATERIAL : CONSUMPTION : TIME : 300x300 ABS 70m 39:52 13
