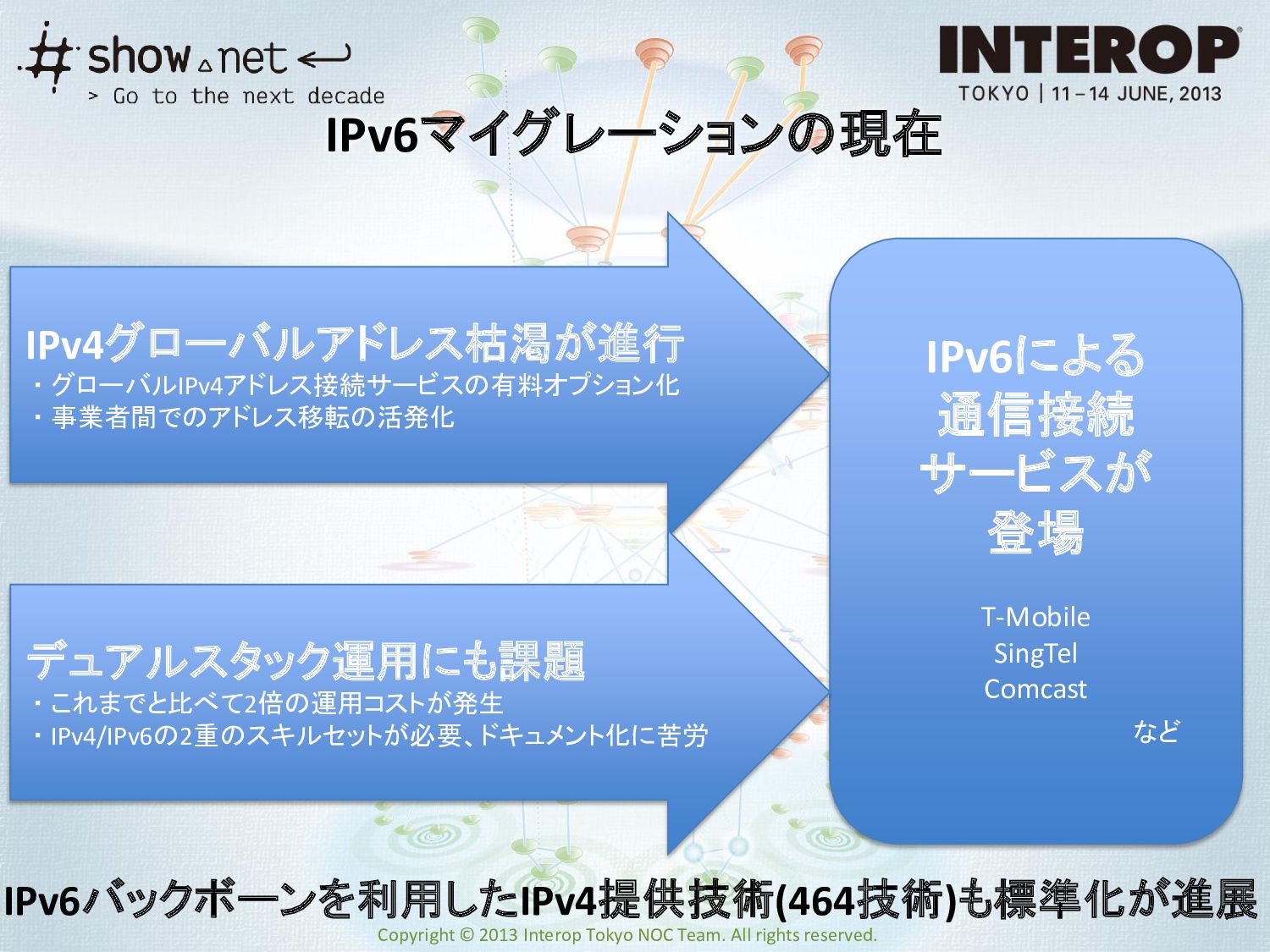

1. Copyright © 2013 Interop Tokyo NOC Team. All rights reserved. IPv6マイグレーションの現在 IPv4グローバルアドレス枯渇が進行 ・ グローバルIPv4アドレス接続サービスの有料オプション化 ・ 事業者間でのアドレス移転の活発化 IPv6による 通信接続 サービスが 登場 T-Mobile SingTel Comcast など デュアルスタック運用にも課題 ・ これまでと比べて2倍の運用コストが発生 ・ IPv4/IPv6の2重のスキルセットが必要、ドキュメント化に苦労 IPv6バックボーンを利用したIPv4提供技術(464技術)も標準化が進展

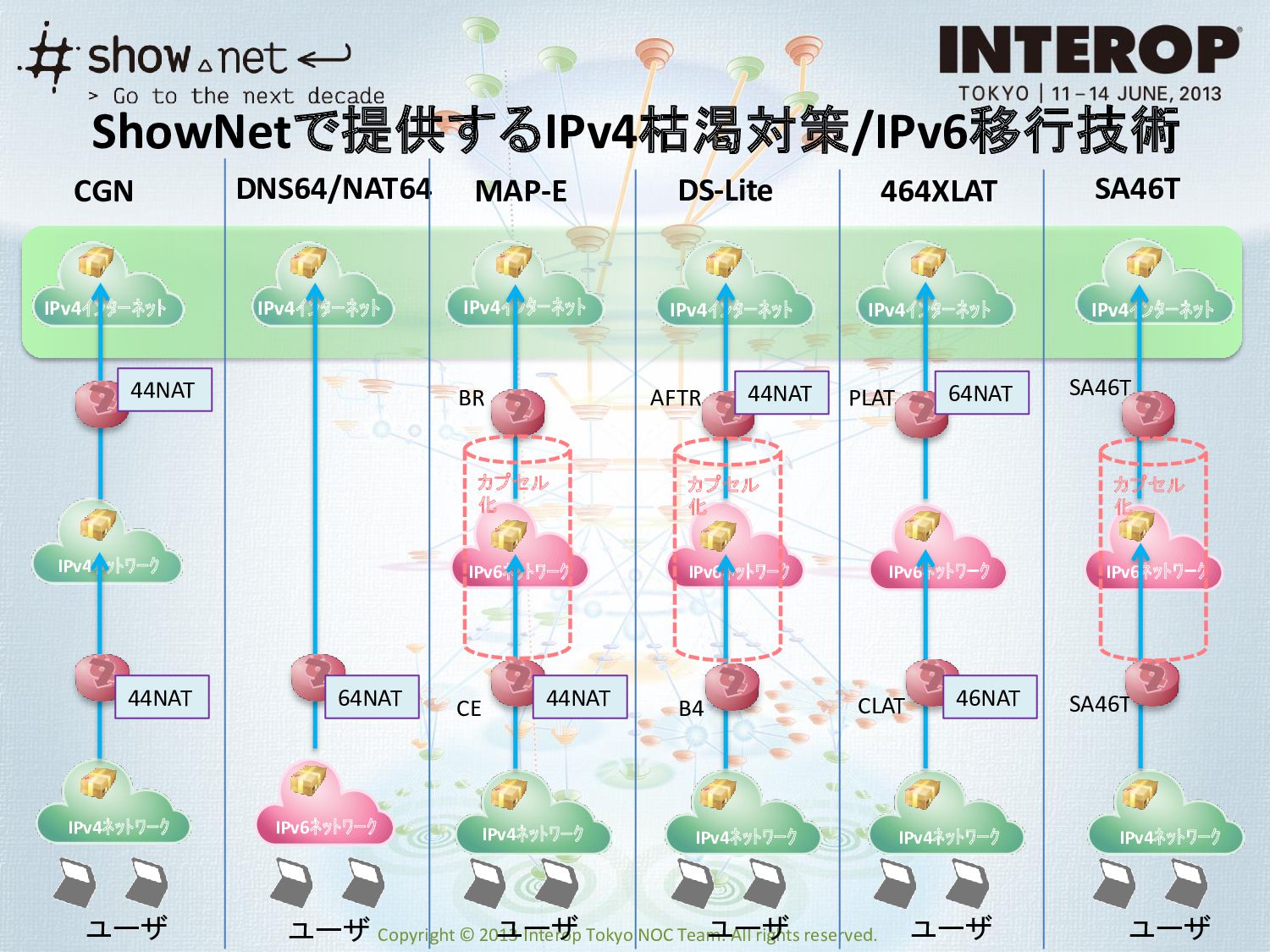

2. Copyright © 2013 Interop Tokyo NOC Team. All rights reserved. ShowNetで提供するIPv4枯渇対策/IPv6移行技術 MAP-E DS-Lite 464XLAT SA46T BR AFTR B4 PLAT CLAT SA46T SA46T IPv6ﾈｯﾄﾜｰｸ ユーザ ユーザ ユーザ ユーザ CGN DNS64/NAT64 CE IPv4ｲﾝﾀｰﾈｯﾄ ユーザ ユーザ IPv6ﾈｯﾄﾜｰｸ IPv6ﾈｯﾄﾜｰｸ IPv6ﾈｯﾄﾜｰｸ IPv6ﾈｯﾄﾜｰｸ IPv4ﾈｯﾄﾜｰｸ IPv4ﾈｯﾄﾜｰｸ IPv4ﾈｯﾄﾜｰｸ IPv4ﾈｯﾄﾜｰｸ IPv4ﾈｯﾄﾜｰｸ IPv4ﾈｯﾄﾜｰｸ IPv4ｲﾝﾀｰﾈｯﾄ IPv4ｲﾝﾀｰﾈｯﾄ IPv4ｲﾝﾀｰﾈｯﾄ IPv4ｲﾝﾀｰﾈｯﾄ IPv4ｲﾝﾀｰﾈｯﾄ 44NAT 64NAT 46NAT 44NAT 64NAT 44NAT 44NAT カプセル 化 カプセル 化 カプセル 化

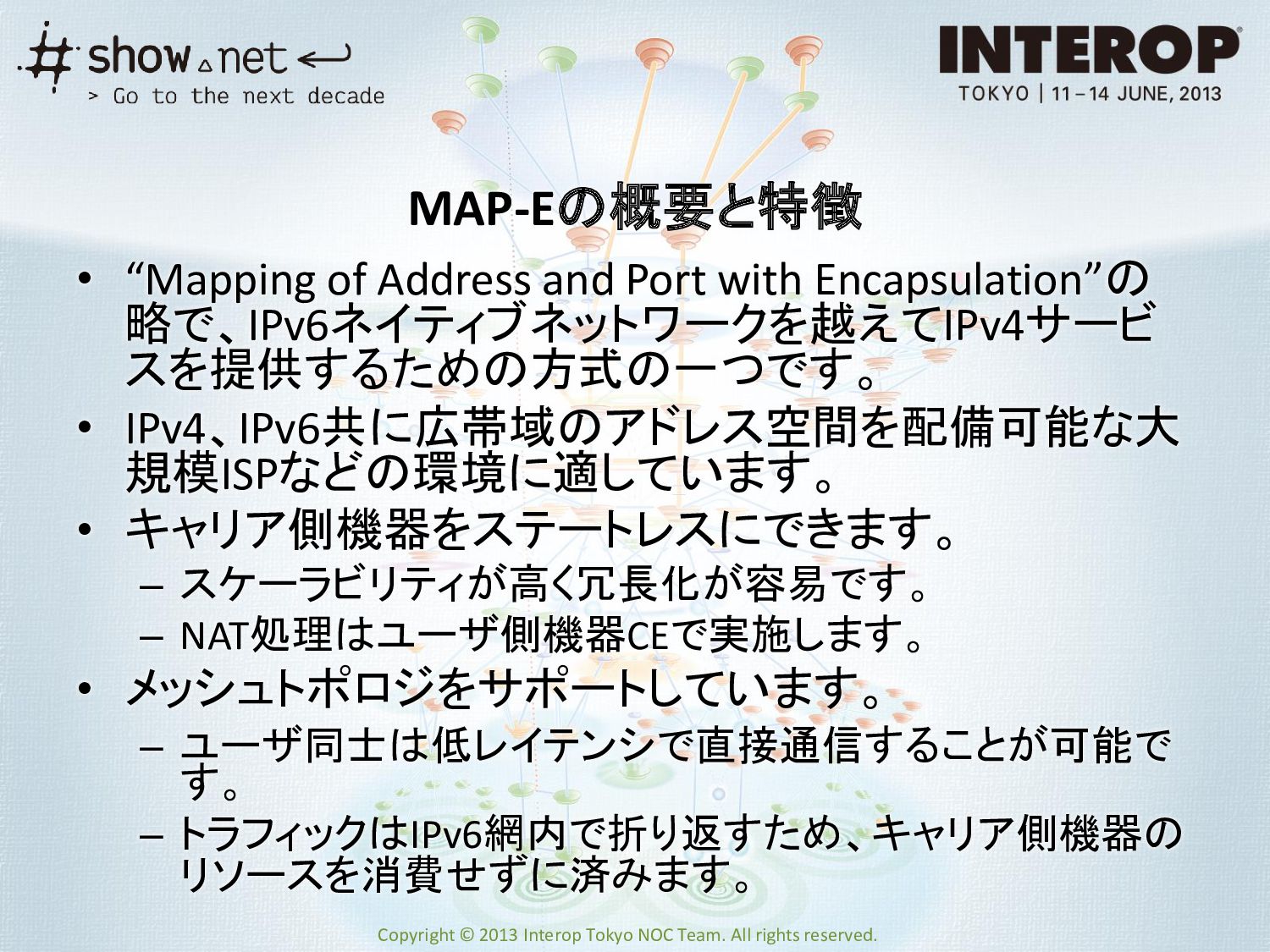

3. Copyright © 2013 Interop Tokyo NOC Team. All rights reserved. MAP-Eの概要と特徴 • “Mapping of Address and Port with Encapsulation”の 略で、IPv6ネイティブネットワークを越えてIPv4サービ スを提供するための方式の一つです。 • IPv4、IPv6共に広帯域のアドレス空間を配備可能な大 規模ISPなどの環境に適しています。 • キャリア側機器をステートレスにできます。 – スケーラビリティが高く冗長化が容易です。 – NAT処理はユーザ側機器CEで実施します。 • メッシュトポロジをサポートしています。 – ユーザ同士は低レイテンシで直接通信することが可能で す。 – トラフィックはIPv6網内で折り返すため、キャリア側機器の リソースを消費せずに済みます。
4. Copyright © 2013 Interop Tokyo NOC Team. All rights reserved. MAP-E BR シスコシステムズ ASR9000 MAP-E CE インターネットイニシアティブ SEIL/x86 MAP-E BR 古河電工 FX5000 ShowNetで使われている MAP-E対応機器

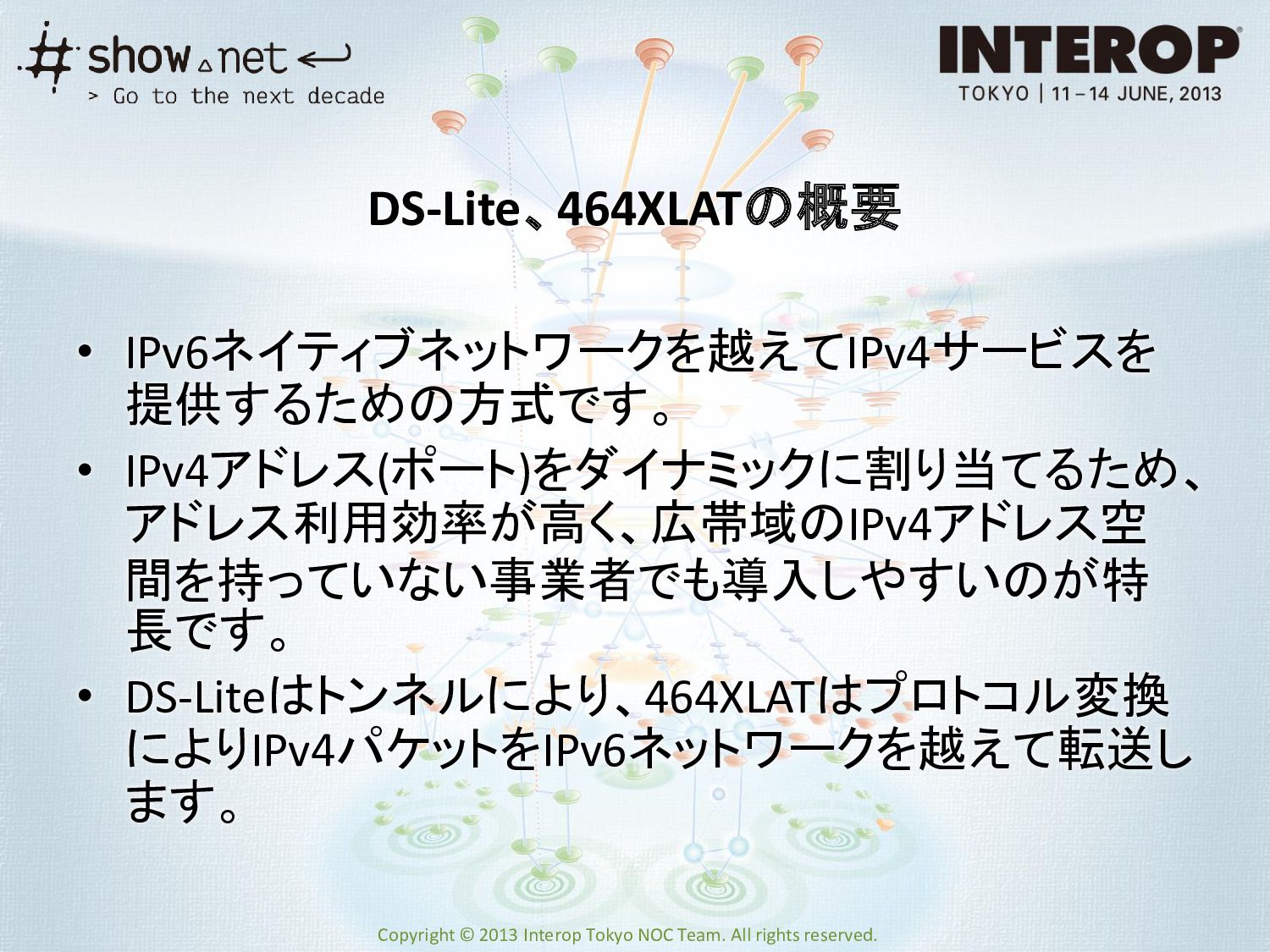

5. Copyright © 2013 Interop Tokyo NOC Team. All rights reserved. DS-Lite、464XLATの概要 • IPv6ネイティブネットワークを越えてIPv4サービスを 提供するための方式です。 • IPv4アドレス(ポート)をダイナミックに割り当てるため、 アドレス利用効率が高く、広帯域のIPv4アドレス空 間を持っていない事業者でも導入しやすいのが特 長です。 • DS-Liteはトンネルにより、464XLATはプロトコル変換 によりIPv4パケットをIPv6ネットワークを越えて転送し ます。
6. Copyright © 2013 Interop Tokyo NOC Team. All rights reserved. DS-Lite AFTR & 464XLAT PLAT ジュニパーネットワークス SRX5600 DS-Lite AFTR & 464XLAT PLAT A10ネットワークス AX5630 DS-Lite B4 & 464XLAT CLAT NECアクセステクニカ Atermシリーズ ShowNetで使われている DS-Lite、464XLAT対応機器 464XLAT PLAT セイコーソリューションズ iX-3740

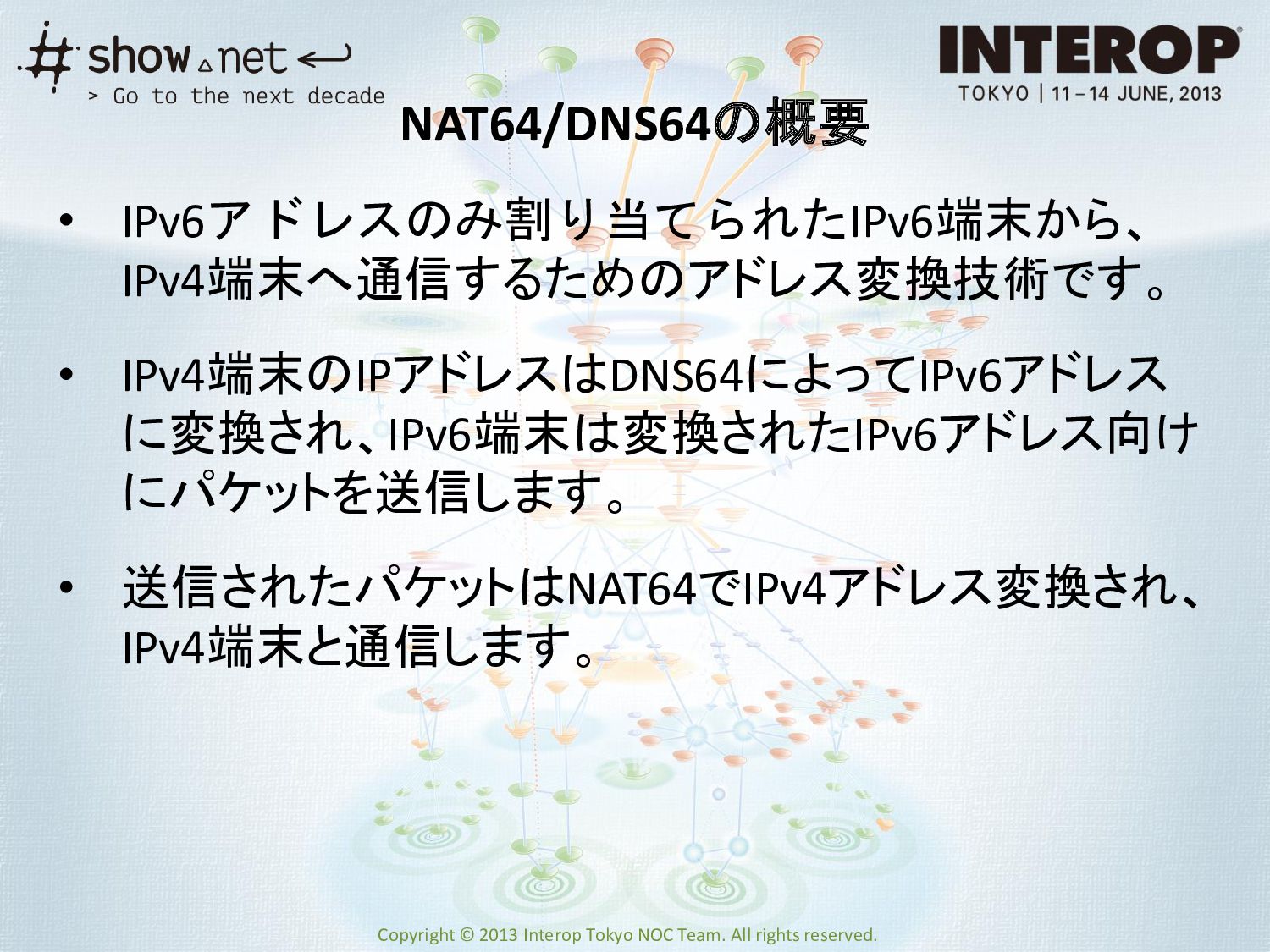

7. Copyright © 2013 Interop Tokyo NOC Team. All rights reserved. NAT64/DNS64の概要 • IPv6アドレスのみ割り当てられたIPv6端末から、 IPv4端末へ通信するためのアドレス変換技術です。 • IPv4端末のIPアドレスはDNS64によってIPv6アドレス に変換され、IPv6端末は変換されたIPv6アドレス向け にパケットを送信します。 • 送信されたパケットはNAT64でIPv4アドレス変換され、 IPv4端末と通信します。
8. Copyright © 2013 Interop Tokyo NOC Team. All rights reserved. SA46T, -PR, -PTの概要 ステートレスIPv4 -> IPv6変換によりIPv6網でIPv4通信を実現する技術です。 バックボーン側をデュアルスタックにすることなく、端末間のIPv4通信を行うことが可能です。 バックボーンネットワークベースのソリューションであるSA46Tと、スタブネットワークベースの ソリューションであるSA46T-PR、SA46TとSA46T-PRを相互接続するSA46T-PTで構成しています。
9. Copyright © 2013 Interop Tokyo NOC Team. All rights reserved. 会議棟で使用している IPv6移行技術 NAT64 セイコーソリューションズ iX-3740 DNS64、DHCP、DHCPv6 Infoblox Trinzic 820/100 富士通 SA46T/SA46T-PR/SA46T-PT
