1. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team ShowNetが挑戦した これからのルーティング セキュリティとしてのRPKI 経路ハイジャックとの戦い
2. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 2 有名な経路ハイジャック事例 RPKI – ルーティングセキュリティ YouTube Google (Public DNS) 2008/02/04 パキスタン 広範囲のISPのトラフィックが吸い込まれて YouTubeにアクセスできなくなる 2014/03/15 ベネズエラ＆ブラジル 2014/03/29 トルコ DNSサーバを参照している利用者で名前解決が できなくなり通信ができなくなる
3. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 3 経路ハイジャックによる被害 通信不能 トラフィック傍受・検閲 データ窃盗

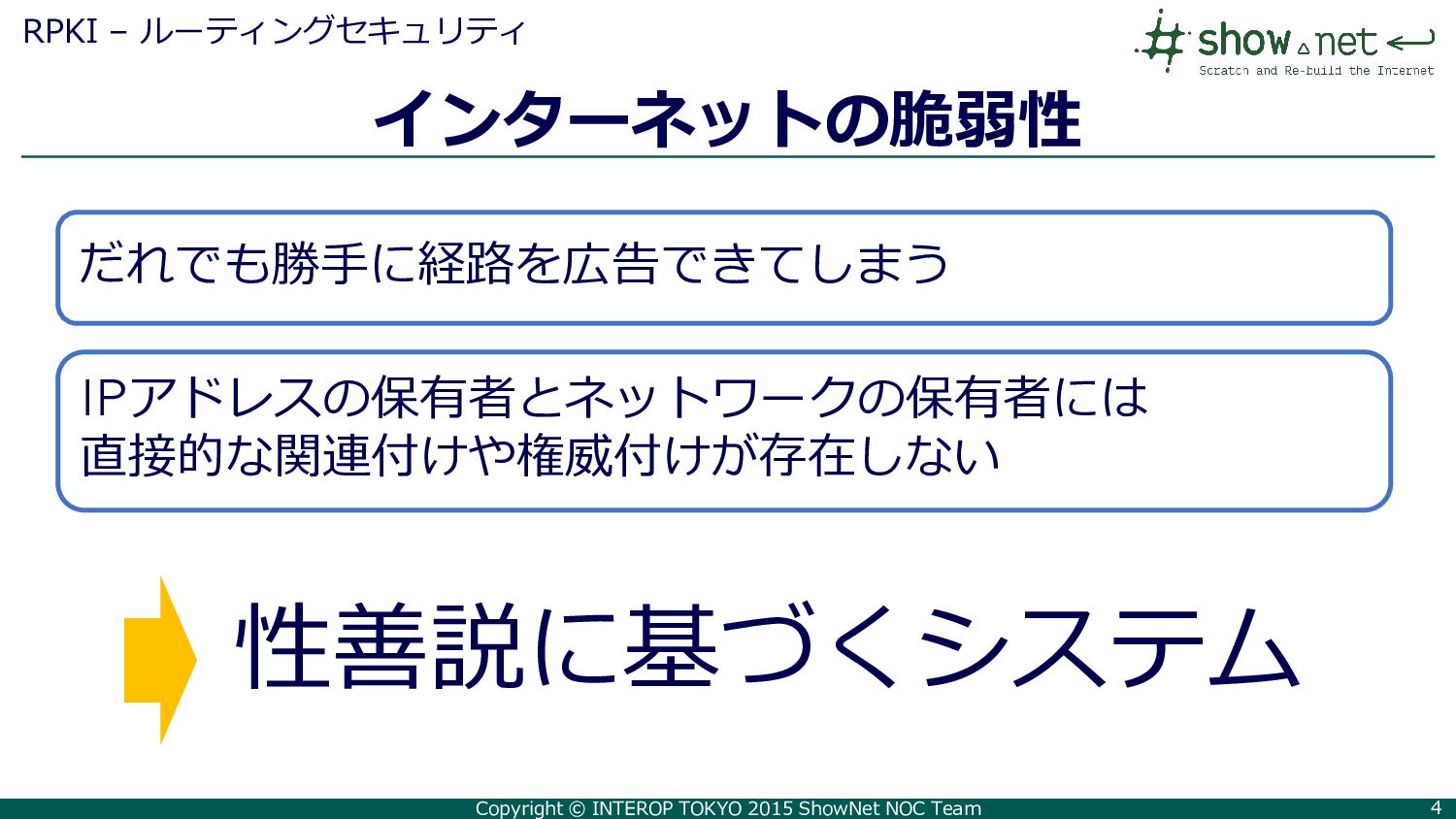

4. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 4 インターネットの脆弱性 RPKI – ルーティングセキュリティ だれでも勝手に経路を広告できてしまう IPアドレスの保有者とネットワークの保有者には 直接的な関連付けや権威付けが存在しない 性善説に基づくシステム

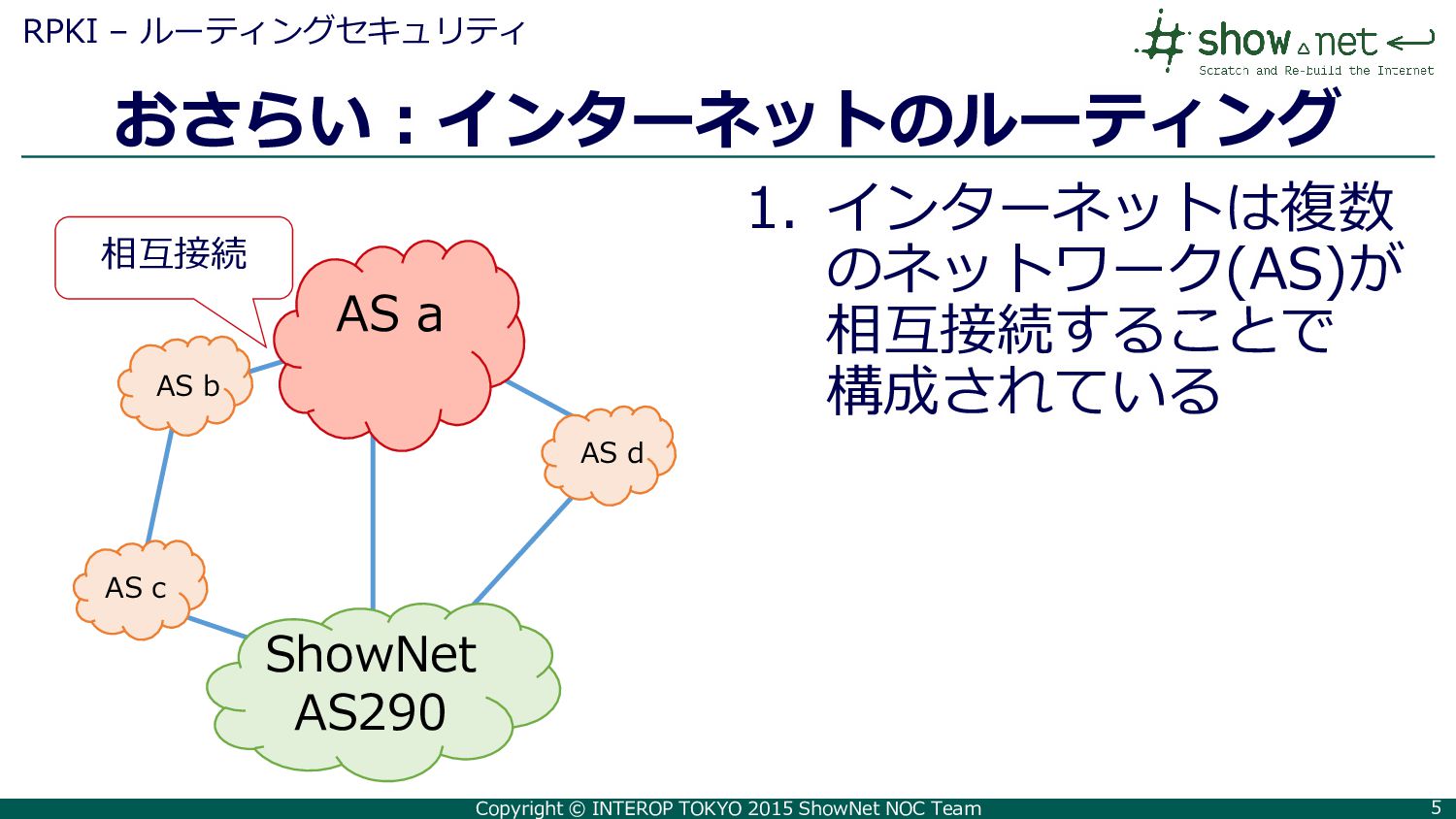

5. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 5 おさらい：インターネットのルーティング RPKI – ルーティングセキュリティ 1. インターネットは複数 のネットワーク(AS)が 相互接続することで 構成されている ShowNet AS290 AS a AS b 相互接続 AS c AS d
6. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 6 おさらい：インターネットのルーティング RPKI – ルーティングセキュリティ 1. インターネットは複数 のネットワーク(AS)が 相互接続することで 構成されている 2. それぞれのASが自分の ネットワークの経路を BGPで広告すると… ShowNet AS290 AS a a.0.0.0/16 a.0.0.0/16 Origin AS: a 経路広告 相互接続
7. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 7 おさらい：インターネットのルーティング RPKI – ルーティングセキュリティ 1. インターネットは複数 のネットワーク(AS)が 相互接続することで 構成されている 2. それぞれのASが自分の ネットワークの経路を BGPで広告すると… 3. 経路の広告元にトラ フィックが流れこむ ShowNet AS290 AS a a.0.0.0/16 トラフィック a.0.0.0/16 Origin AS: a 経路広告 相互接続

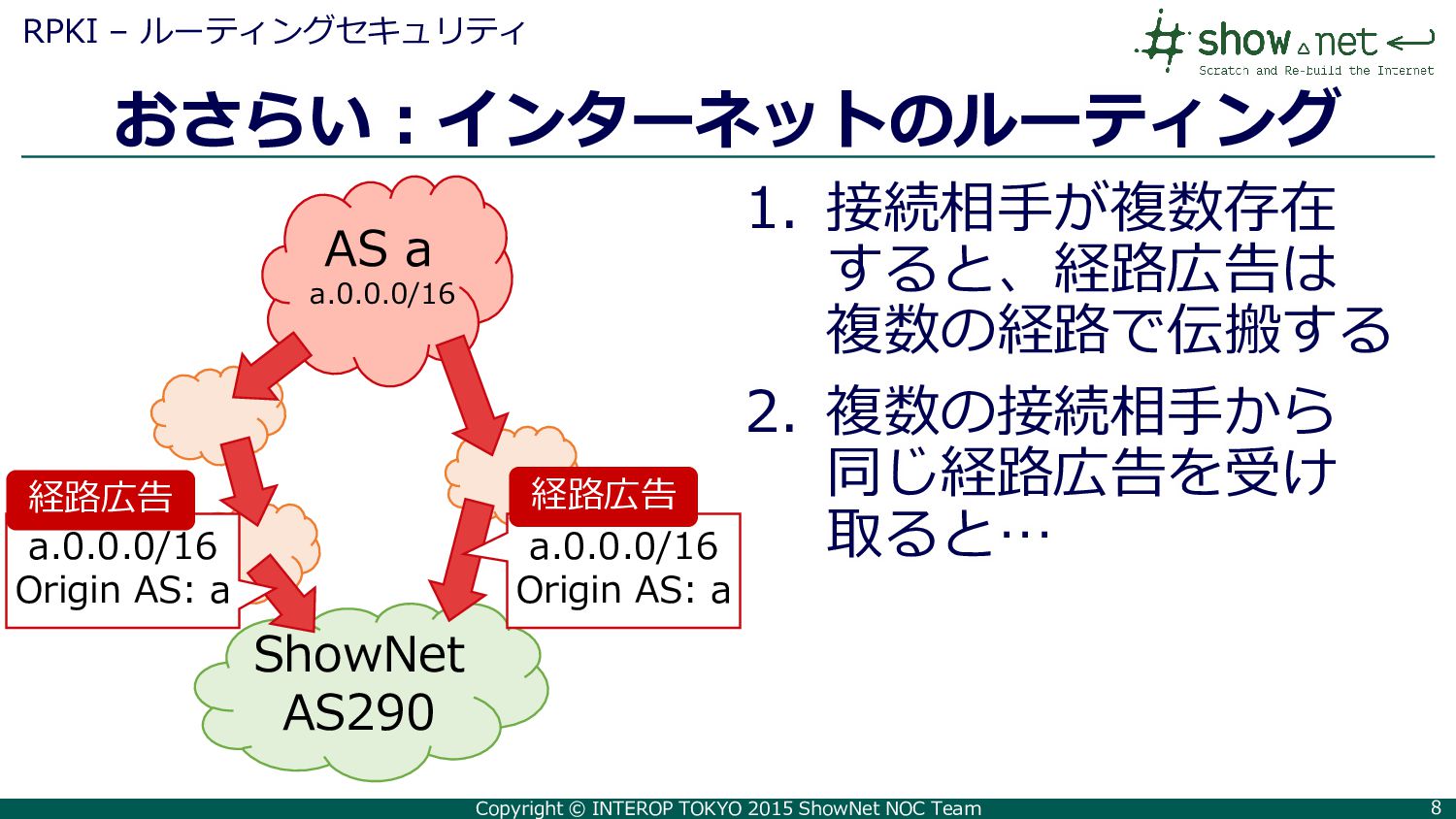

8. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 8 RPKI – ルーティングセキュリティ 1. 接続相手が複数存在 すると、経路広告は 複数の経路で伝搬する 2. 複数の接続相手から 同じ経路広告を受け 取ると… ShowNet AS290 AS a a.0.0.0/16 おさらい：インターネットのルーティング a.0.0.0/16 Origin AS: a 経路広告 a.0.0.0/16 Origin AS: a 経路広告

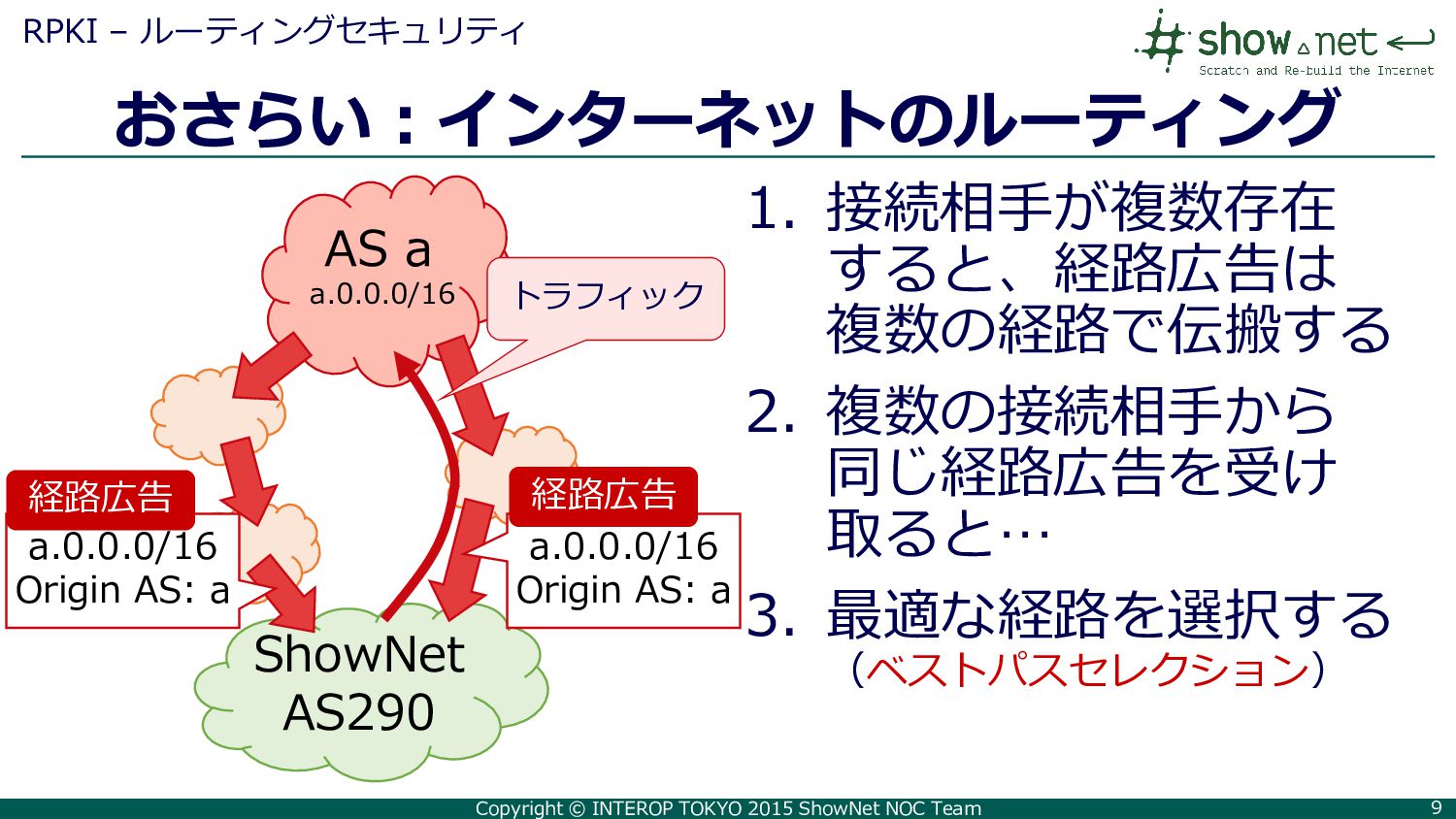

9. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 9 RPKI – ルーティングセキュリティ 1. 接続相手が複数存在 すると、経路広告は 複数の経路で伝搬する 2. 複数の接続相手から 同じ経路広告を受け 取ると… 3. 最適な経路を選択する （ベストパスセレクション） ShowNet AS290 AS a a.0.0.0/16 トラフィック おさらい：インターネットのルーティング a.0.0.0/16 Origin AS: a 経路広告 a.0.0.0/16 Origin AS: a 経路広告

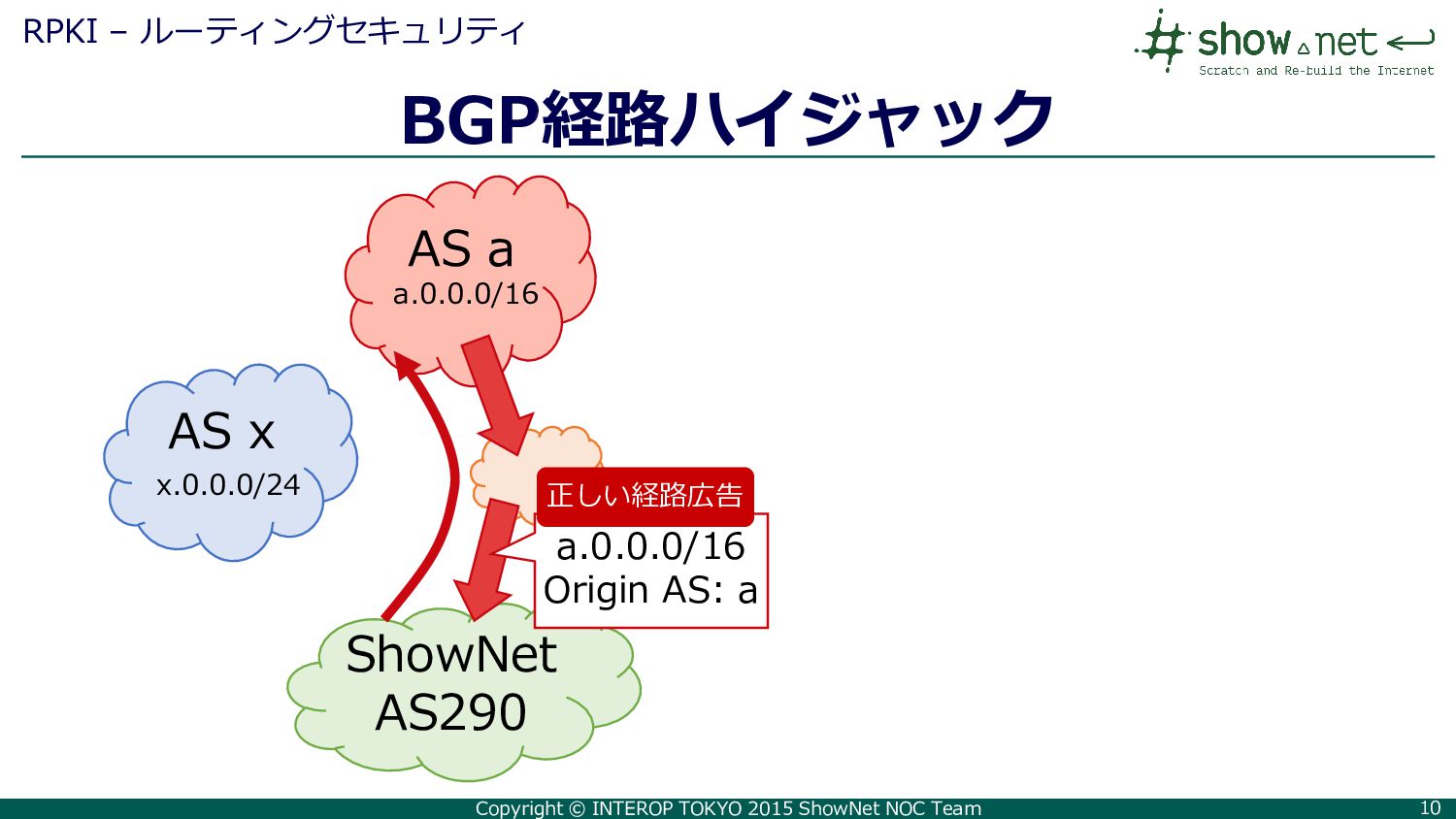

10. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 10 BGP経路ハイジャック RPKI – ルーティングセキュリティ ShowNet AS290 AS a a.0.0.0/16 AS x x.0.0.0/24 a.0.0.0/16 Origin AS: a 正しい経路広告
11. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 11 BGP経路ハイジャック RPKI – ルーティングセキュリティ 1. 間違ったASから経路 広告が行われると… ShowNet AS290 AS a a.0.0.0/16 AS x x.0.0.0/24 a.0.0.0/24 Origin AS: x 他のASから強い 経路が誤って 広告されると… 1 a.0.0.0/16 Origin AS: a 正しい経路広告
12. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 12 BGP経路ハイジャック RPKI – ルーティングセキュリティ 1. 間違ったASから経路 広告が行われると… 2. トラフィックが誤った 宛先に吸い込まれる （BGP経路ハイジャック） ShowNet AS290 AS a a.0.0.0/16 AS x x.0.0.0/24 間違った宛先 に トラフィック が 吸い込まれる 2 通信不能 トラフィック傍受 a.0.0.0/24 Origin AS: x 他のASから強い 経路が誤って 広告されると… 1 a.0.0.0/16 Origin AS: a 正しい経路広告
13. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 13 経路ハイジャックは簡単に起こる RPKI – ルーティングセキュリティ 外部接続に使用しているセグメントのアドレスを広告する 内部だけで広告しているはずの経路を外部にも広告する redistribute-connectedによるIXセグメントの広告 IGP経路のredistribute 経路フィルタの設定ミス 経路広告の設定ミス
14. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 14 インターネットの脆弱性 RPKI – ルーティングセキュリティ Origin AS Validation 正当なASからの経路広告を証明する仕組みが必要 だれでも勝手に経路を広告できてしまう IPアドレス保有者とAS保有者には 直接的な関連付けや権威付けが存在しない
15. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 15 Mis-Originationって言ってください RPKI – ルーティングセキュリティ 経路ハイジャック Mis-Origination
16. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 16 RPKI とは？ RPKI – ルーティングセキュリティ RIR (APNIC) NIR (JPNIC) アドレス 保有者 (ShowNet) 署名 署名 45.0.0.0/16-24: AS290 45.1.0.0/16-24: AS131154 ROA 署名 Trust Anchor IPアドレスの保有者が、そのアドレスを広告する Origin ASを指定できる仕組み アドレス管理者 アドレス利用者 アドレス配布者 アドレスとASの対応表 公開鍵基盤(PKIの)技術を用いることで、 アドレス資源(Resource)の保有者を証明する技術 (Route Origin Authorization)
17. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 17 RPKIによるOrigin Validation RPKI – ルーティングセキュリティ 1. 受信した経路が正しい Originから広告されて いるか、ROAを参照し て検証する 2. 検証結果に基いて経路 制御を行う ➢ 経路のDrop ➢ 経路の優先度制御 ShowNet AS290 AS a a.0.0.0/16 AS x x.0.0.0/24 ROA キャッシュ a.0.0.0/16 OriginAS: a a.0.0.0/24 OriginAS: x Invalid Valid a.0.0.0/16-24: AS a ROA 検証 検証

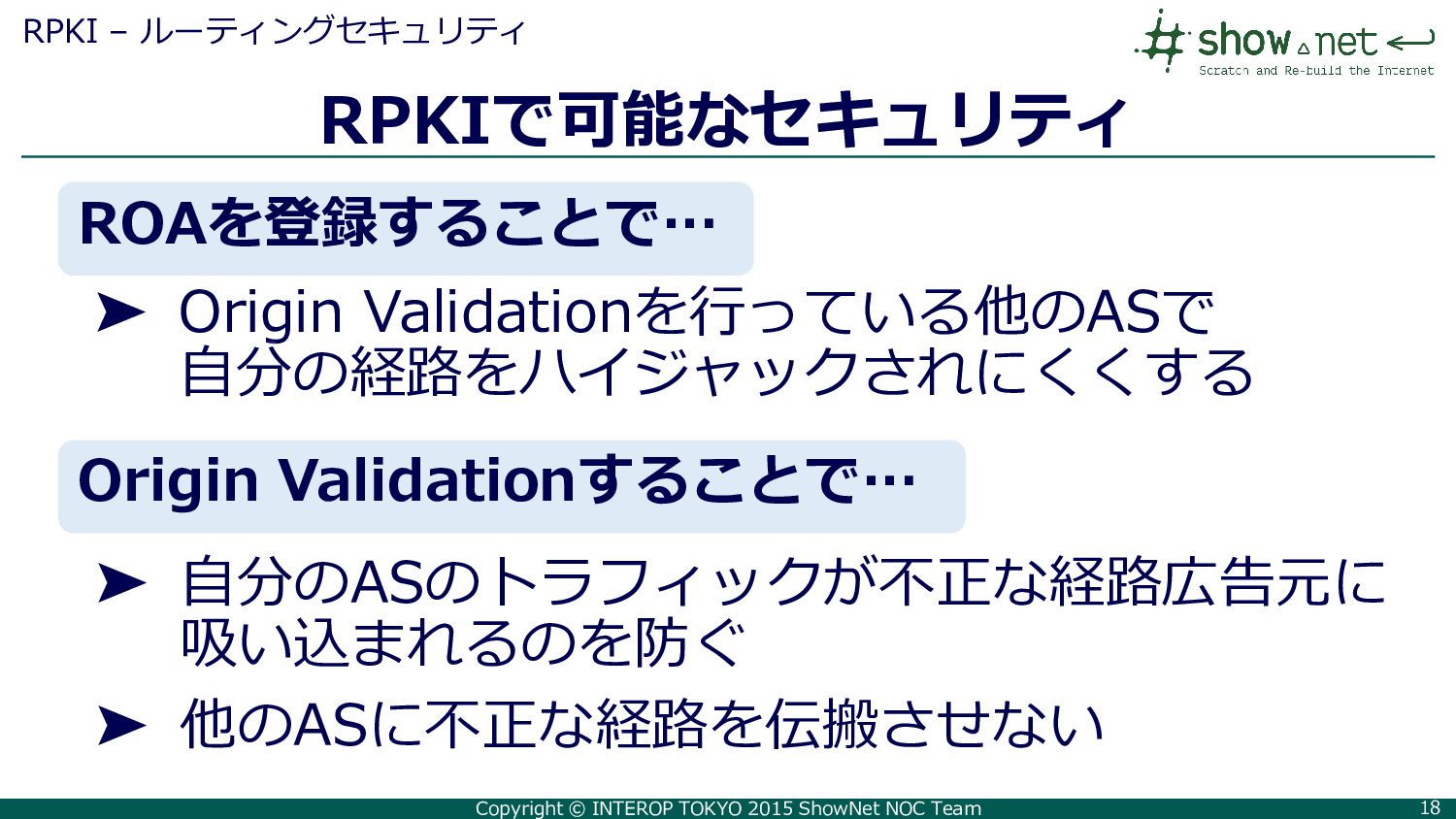

18. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 18 RPKIで可能なセキュリティ RPKI – ルーティングセキュリティ ➤ 自分のASのトラフィックが不正な経路広告元に 吸い込まれるのを防ぐ ➤ 他のASに不正な経路を伝搬させない ➤ Origin Validationを行っている他のASで 自分の経路をハイジャックされにくくする ROAを登録することで… Origin Validationすることで…

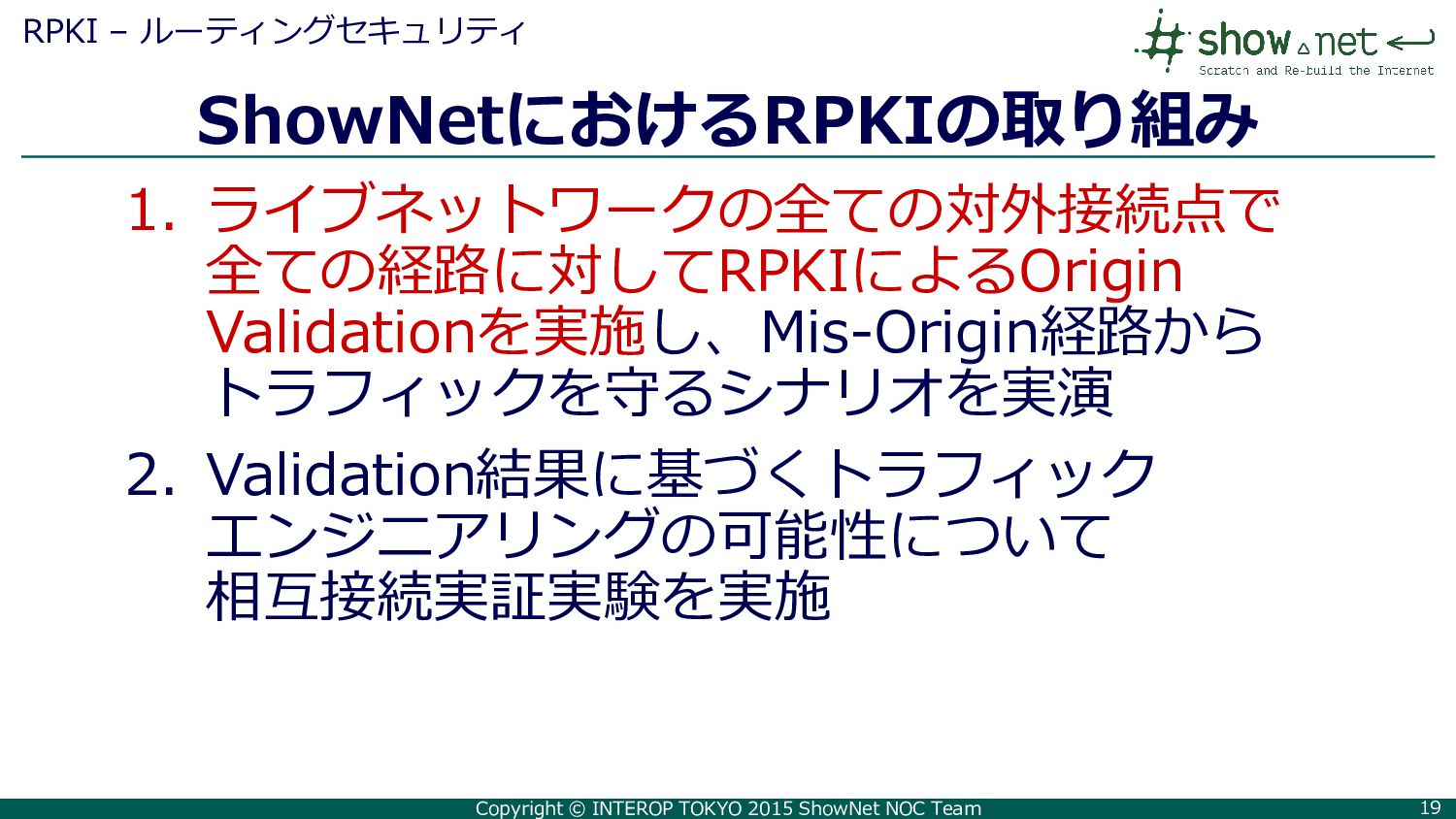

19. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 19 ShowNetにおけるRPKIの取り組み RPKI – ルーティングセキュリティ 1. ライブネットワークの全ての対外接続点で 全ての経路に対してRPKIによるOrigin Validationを実施し、Mis-Origin経路から トラフィックを守るシナリオを実演 2. Validation結果に基づくトラフィック エンジニアリングの可能性について 相互接続実証実験を実施

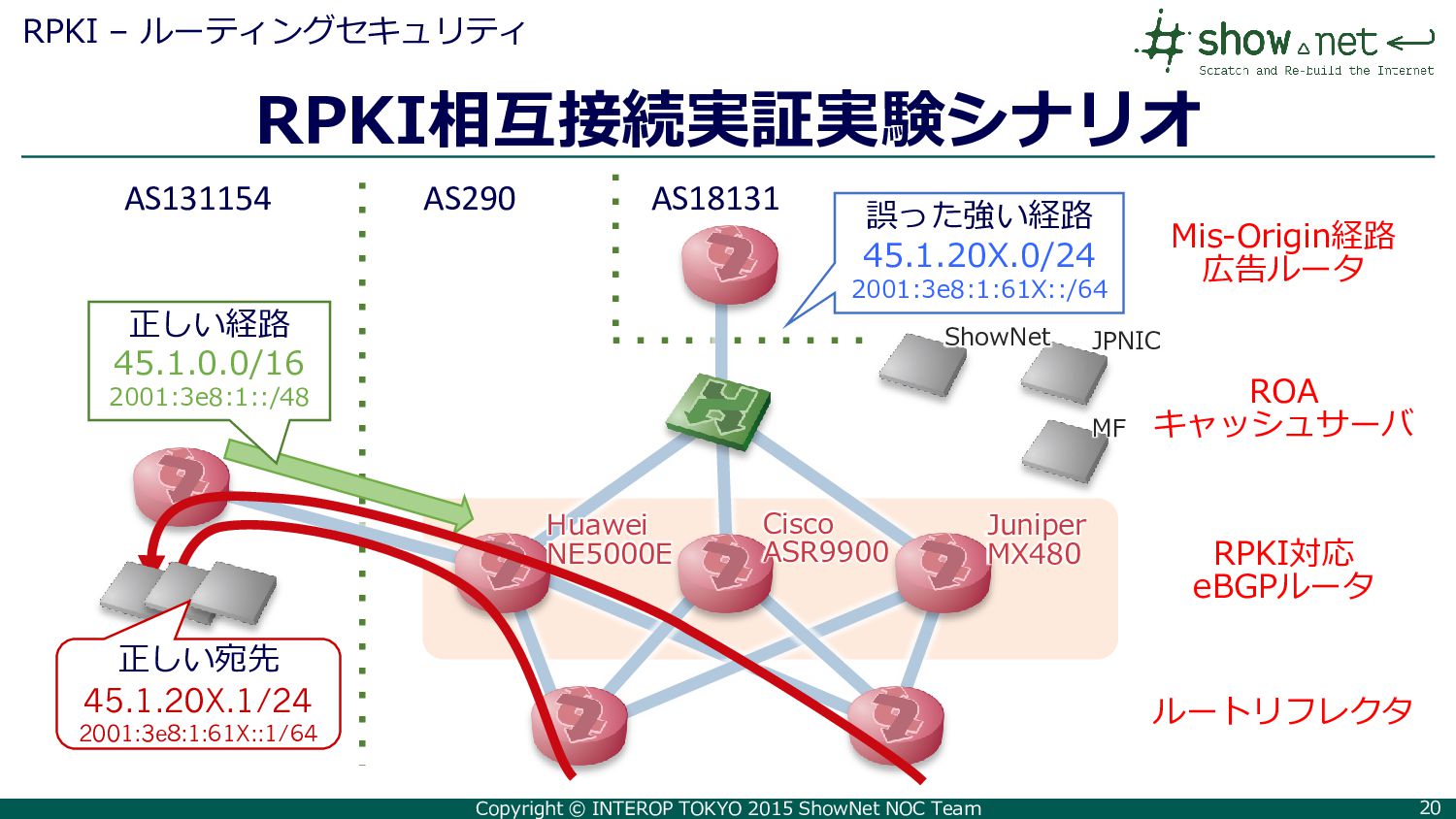

20. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 20 RPKI相互接続実証実験シナリオ RPKI – ルーティングセキュリティ AS131154 AS290 RPKI対応 eBGPルータ ROA キャッシュサーバ Huawei NE5000E Cisco ASR9900 Juniper MX480 Mis-Origin経路 広告ルータ AS18131 ルートリフレクタ ShowNet JPNIC MF 正しい経路 45.1.0.0/16 2001:3e8:1::/48 誤った強い経路 45.1.20X.0/24 2001:3e8:1:61X::/64 正しい宛先 45.1.20X.1/24 2001:3e8:1:61X::1/64

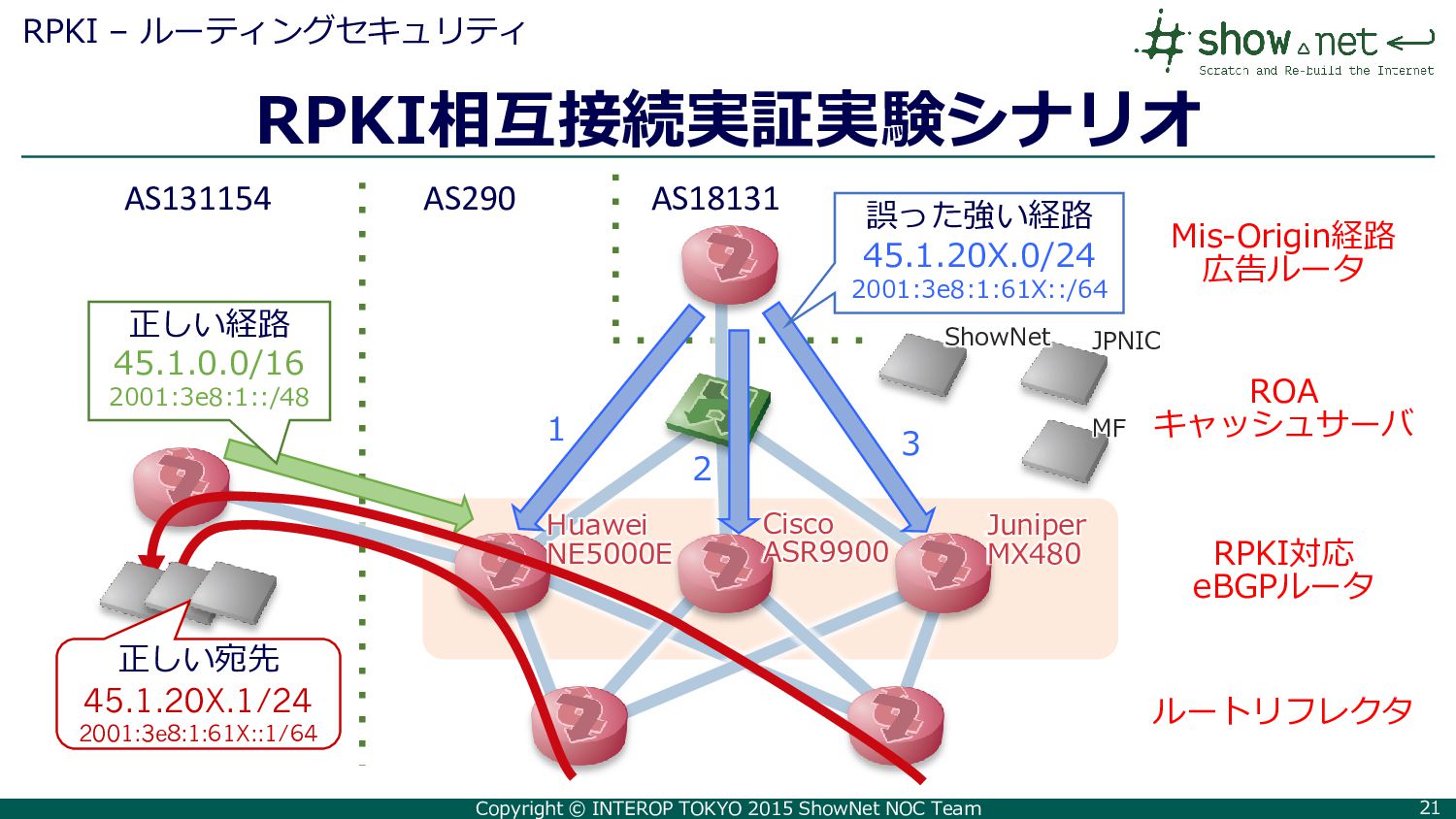

21. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 21 RPKI相互接続実証実験シナリオ RPKI – ルーティングセキュリティ AS131154 AS290 RPKI対応 eBGPルータ ROA キャッシュサーバ Huawei NE5000E Cisco ASR9900 Juniper MX480 Mis-Origin経路 広告ルータ AS18131 ルートリフレクタ ShowNet JPNIC MF 1 2 3 正しい経路 45.1.0.0/16 2001:3e8:1::/48 誤った強い経路 45.1.20X.0/24 2001:3e8:1:61X::/64 正しい宛先 45.1.20X.1/24 2001:3e8:1:61X::1/64

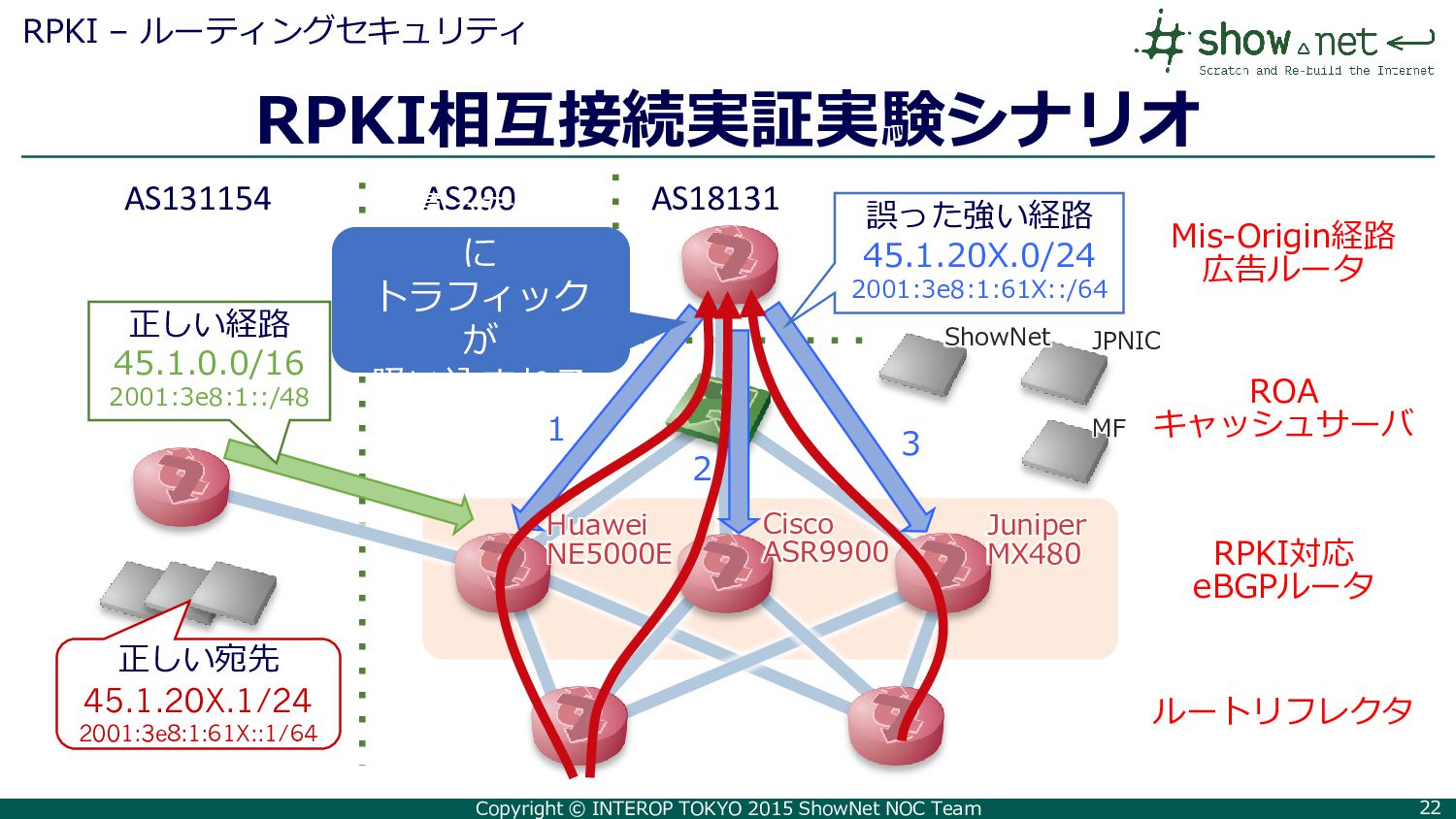

22. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 22 RPKI相互接続実証実験シナリオ RPKI – ルーティングセキュリティ AS131154 AS290 RPKI対応 eBGPルータ ROA キャッシュサーバ Huawei NE5000E Cisco ASR9900 Juniper MX480 Mis-Origin経路 広告ルータ AS18131 ルートリフレクタ ShowNet JPNIC MF 1 2 3 間違った宛先 に トラフィック が 吸い込まれる 正しい経路 45.1.0.0/16 2001:3e8:1::/48 誤った強い経路 45.1.20X.0/24 2001:3e8:1:61X::/64 正しい宛先 45.1.20X.1/24 2001:3e8:1:61X::1/64
23. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 23 Mis-Origin経路に惑わされないために RPKI – ルーティングセキュリティ 自身の経路のROAを発行しておく RPKI/Origin Validationを有効にしておく Mis-OriginされるAS (AS131154) Mis-Origin経路を受け取るAS (AS290) 45.1.0.0/16-24: AS131154 ROA

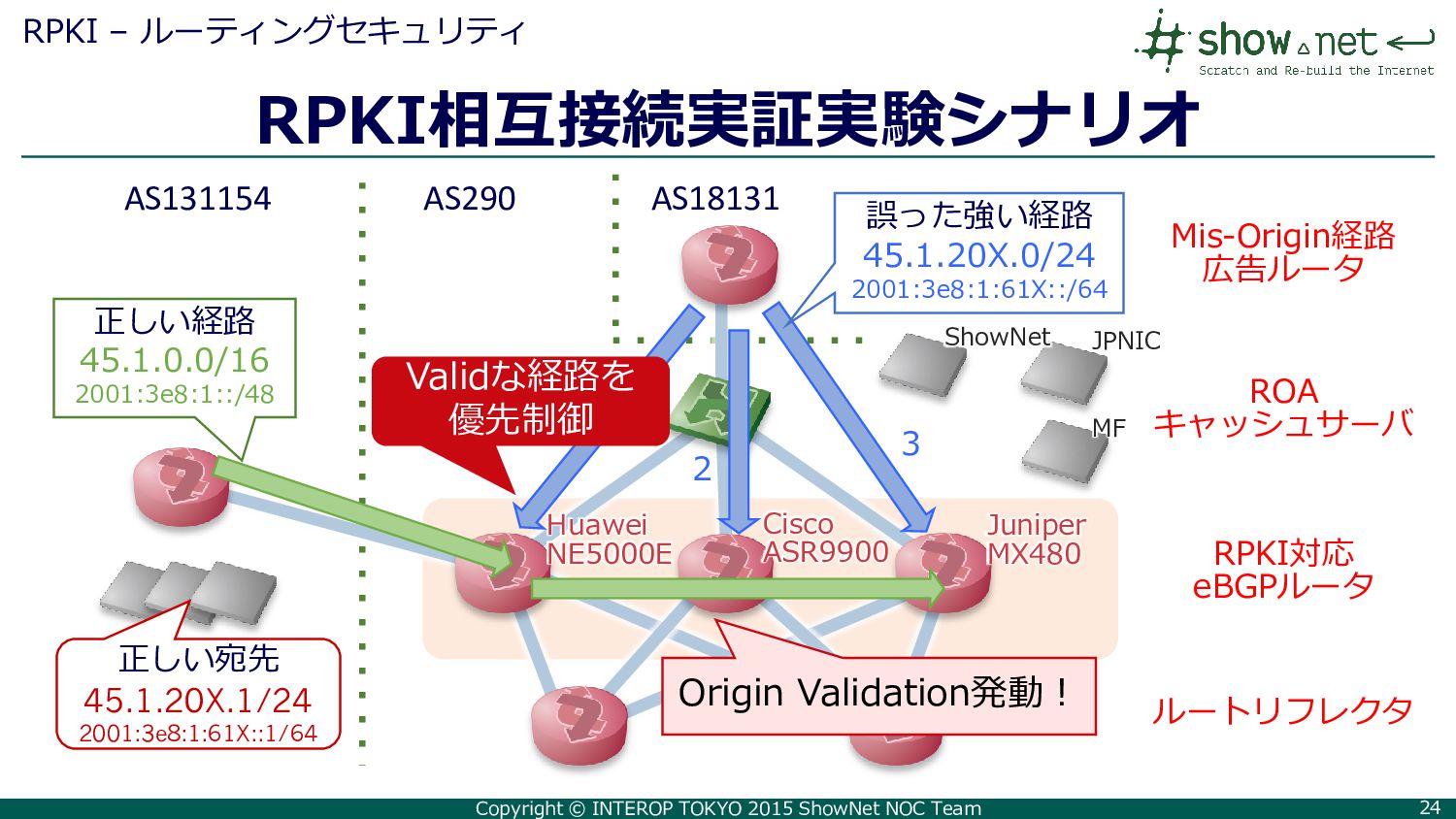

24. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 24 RPKI相互接続実証実験シナリオ RPKI – ルーティングセキュリティ AS131154 AS290 RPKI対応 eBGPルータ ROA キャッシュサーバ Huawei NE5000E Cisco ASR9900 Juniper MX480 Mis-Origin経路 広告ルータ AS18131 ルートリフレクタ ShowNet JPNIC MF 1 2 3 Validな経路を 優先制御 正しい経路 45.1.0.0/16 2001:3e8:1::/48 誤った強い経路 45.1.20X.0/24 2001:3e8:1:61X::/64 正しい宛先 45.1.20X.1/24 2001:3e8:1:61X::1/64 Origin Validation発動！
25. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 25 RPKI相互接続実証実験シナリオ RPKI – ルーティングセキュリティ AS131154 AS290 RPKI対応 eBGPルータ ROA キャッシュサーバ Huawei NE5000E Cisco ASR9900 Juniper MX480 Mis-Origin経路 広告ルータ AS18131 ルートリフレクタ ShowNet JPNIC MF 1 2 3 Validな経路を 優先制御 正しい経路 45.1.0.0/16 2001:3e8:1::/48 誤った強い経路 45.1.20X.0/24 2001:3e8:1:61X::/64 正しい宛先 45.1.20X.1/24 2001:3e8:1:61X::1/64 トラフィックが 正しく流れる Origin Validation発動！

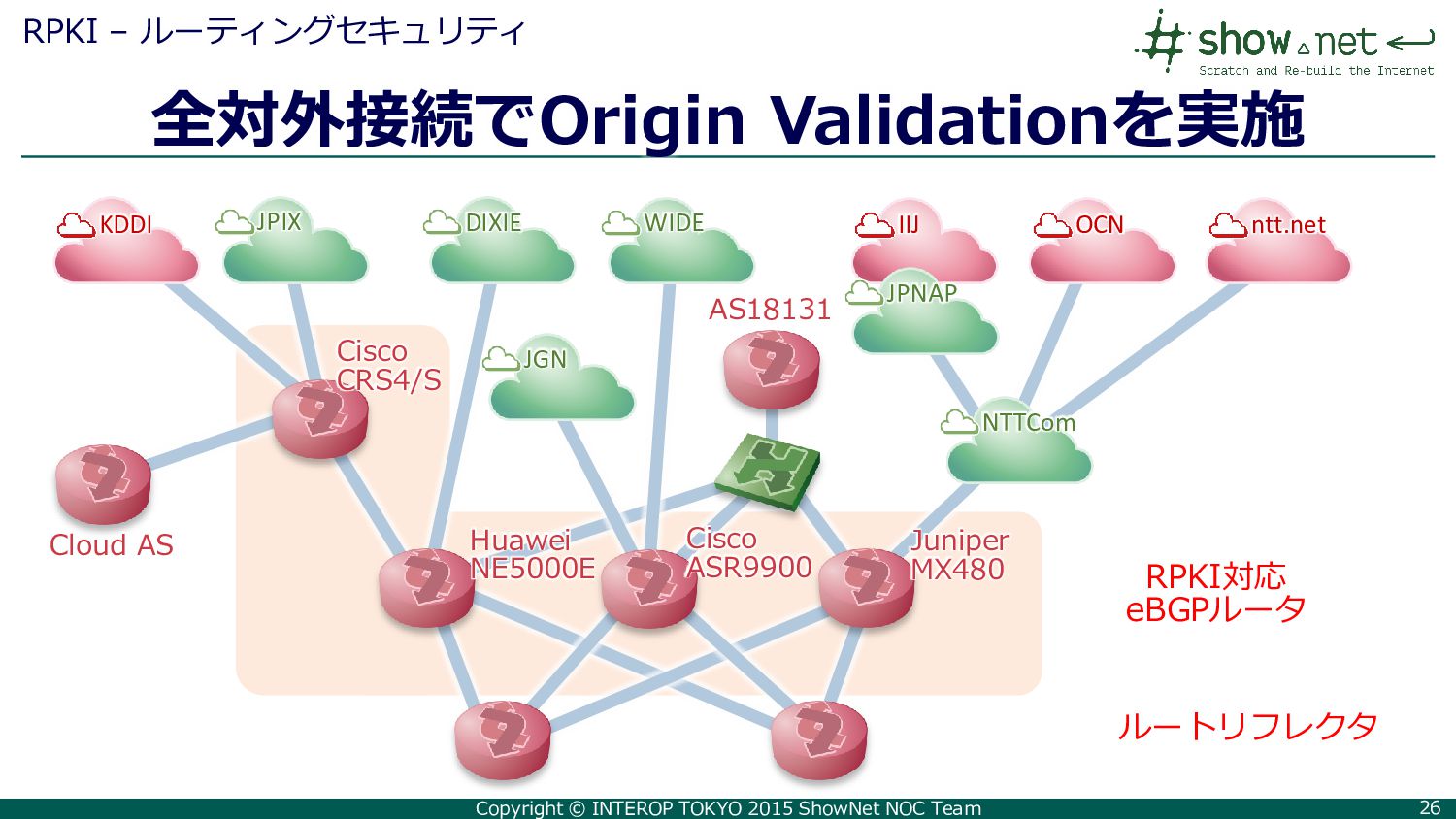

26. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 26 全対外接続でOrigin Validationを実施 RPKI – ルーティングセキュリティ RPKI対応 eBGPルータ Huawei NE5000E Cisco ASR9900 Juniper MX480 ルートリフレクタ Cisco CRS4/S KDDI JPIX DIXIE WIDE OCN ntt.net IIJ NTTCom JGN JPNAP Cloud AS AS18131
27. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 27 ShowNetでのValidation結果の統計 RPKI – ルーティングセキュリティ 31585; 6% 530527; 94% 2688; 0% valid unknown invalid 着実に増えてます

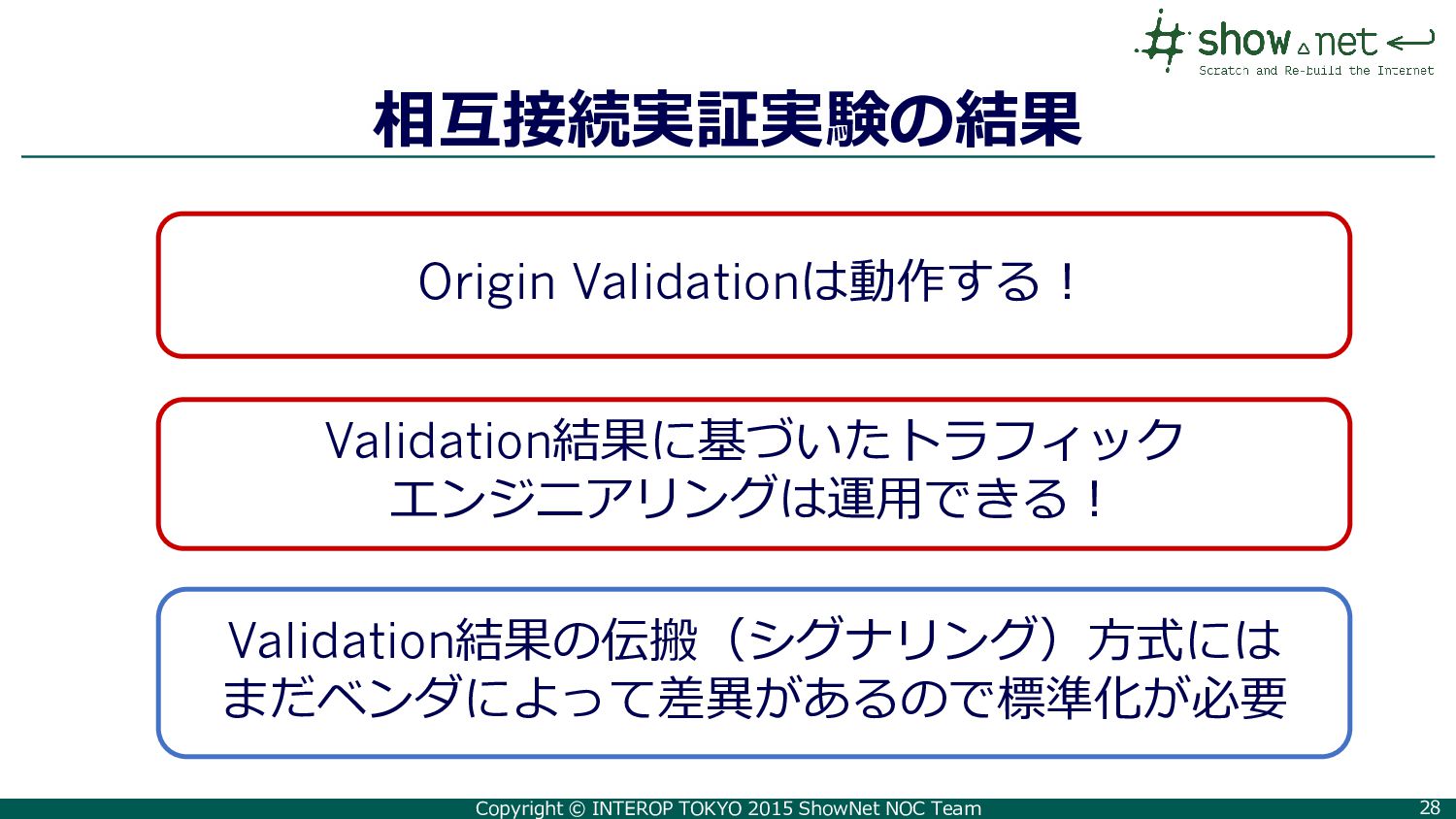

28. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 28 相互接続実証実験の結果 Origin Validationは動作する！ Validation結果に基づいたトラフィック エンジニアリングは運用できる！ Validation結果の伝搬（シグナリング）方式には まだベンダによって差異があるので標準化が必要
29. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team ありがとうございました おうちに帰ったらすぐに ROAを発行して RPKIを動かそう！！
