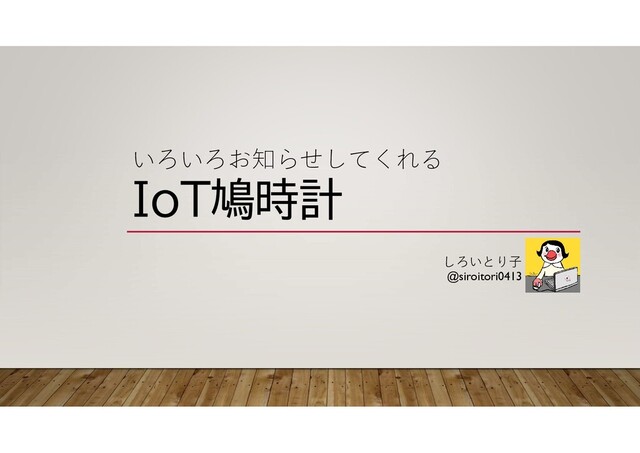

  1. いろいろお知らせしてくれる
    しろいとり子
    @siroitori0413

    View Slide

  2. 自己紹介
    • 福岡でWebエンジニアしている主婦
    • 電子工作が趣味(初心者)
    GR-ROSEちゃんと扱えるか不安でしたが、
    勇気を出してチャレンジしました。

    View Slide

  3. 鳩時計を作る理由
    • GR-ROSEでサーボモーターを動かしたかった
    → 鳩時計の鳩が出る機構が作れそう
    • 我が家の野鳥掛け時計が壊れて鳴らなくなったので、代
    わりになるものが作れないかと思った
    • 鳥が好きだから
    ↑我が家の鳴かなくなった
    壁掛け時計

    View Slide

  4. まずは、完成した動画をご覧ください

    View Slide

  5. View Slide

  6. 構成
    使用した電子部品
    • サーボモーター2個(鳥と扉)
    • Grove 4-Digit Display
    • Grove MP3 モジュールV3.0

    View Slide

  7. プログラムとAzure連携
    e2 studio のAzure IoT Central と連携する
    サンプルプログラムをそのまま流用し、
    プラスアルファで機能実装。
    Azure では時刻をお知らせするコマンド
    を追加し「ジョブ」の機能で毎時ちょう
    どに時刻を送信することで、GR-ROSEが
    受信して鳩を動作・音を再生。
    コマンドの追加
    ジョブの追加

    View Slide

  8. 3Dプリンタと段ボールで工作
    段ボールで試作した後、TinkerCADで設計、3Dプリンタで出力しました。(扉・脚・
    サーボ固定部分)

    View Slide

  9. あれ、いろいろお知らせしてくれなくない?
    現在は時報の機能のみ。本当は、下記などの機能を実装したかった。
    • 温湿度センサの値を測定して、しきい値を超えた場合に鳩通知
    • その他センサ(CO2濃度など)もセンシングして鳩通知したい
    • 他に赤外線モジュールなども使いたかった←GR-ROSEへの実装が難しく断念
    いろいろお知らせしてくれるIoT鳩時計
    ↓改め
    いろいろお知らせしてくれる伸びしろのあるIoT鳩時計

    View Slide

  10. 詳しくは別途
    elchikaのサイトに詳細をまとめました
    ので、よろしければご覧ください。
    https://elchika.com/article/6d9a0172-310a-4adc-9f51-81dcb44f4ebd/

    View Slide

  11. ご清聴ありがとうございました

    View Slide
