SORACOM UG 信州 #1で行った、もくもくハンズオンのまとめ資料です。IoTでのセンサー利用、デバイスの接続・集約、Wio LTE、SORACOM HarvestやSORACOM Funnelを使ったデータ連携を振り返り、LT発表へつなげるポイントを紹介します。2017年9月時点の資料です。サービス仕様、価格、数値、リンクなどは現在と異なる場合があります。

Transcript

1. もくもくハンズオン まとめ SORACOM UG 信州 #1 Sep. 23, 2017@いなあいネット/長野県伊那市 株式会社ソラコム テクノロジー・エバンジェリスト 松下 享平

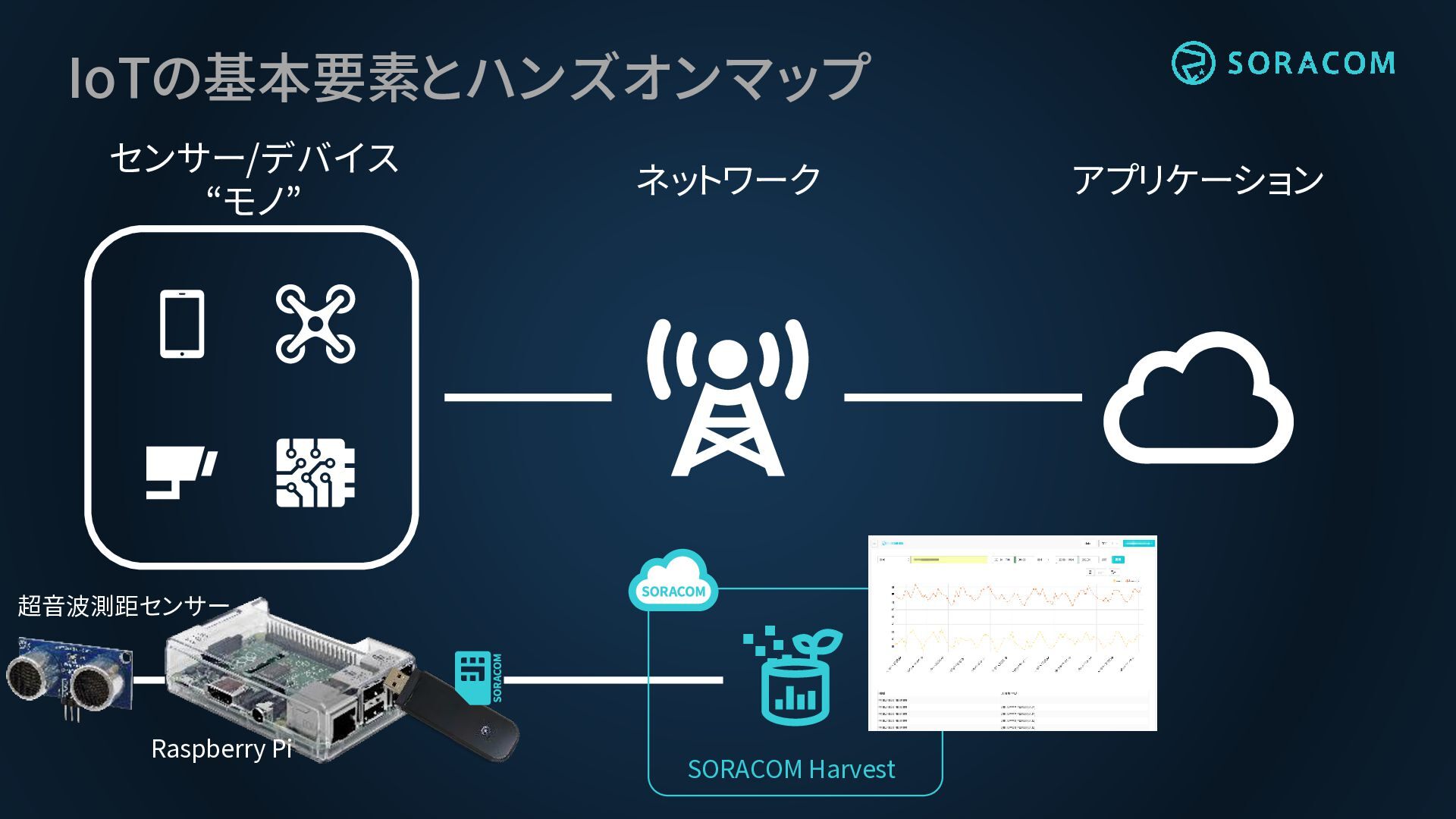

2. IoTの基本要素とハンズオンマップ センサー/デバイス “モノ” ネットワーク 超音波測距センサー Raspberry Pi SORACOM Harvest アプリケーション

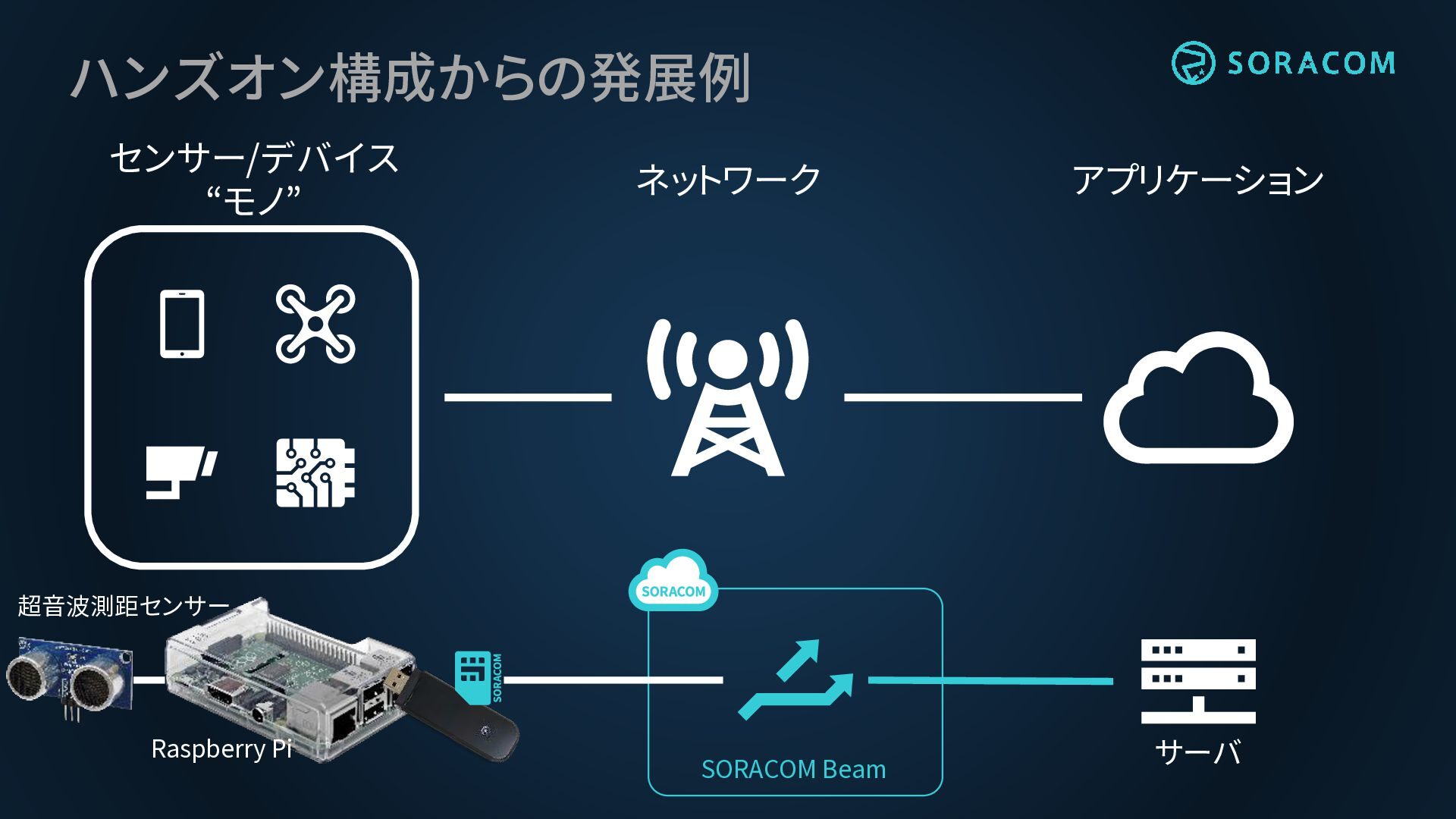

3. ハンズオン構成からの発展例 センサー/デバイス “モノ” ネットワーク アプリケーション 超音波測距センサー Raspberry Pi SORACOM Beam サーバ

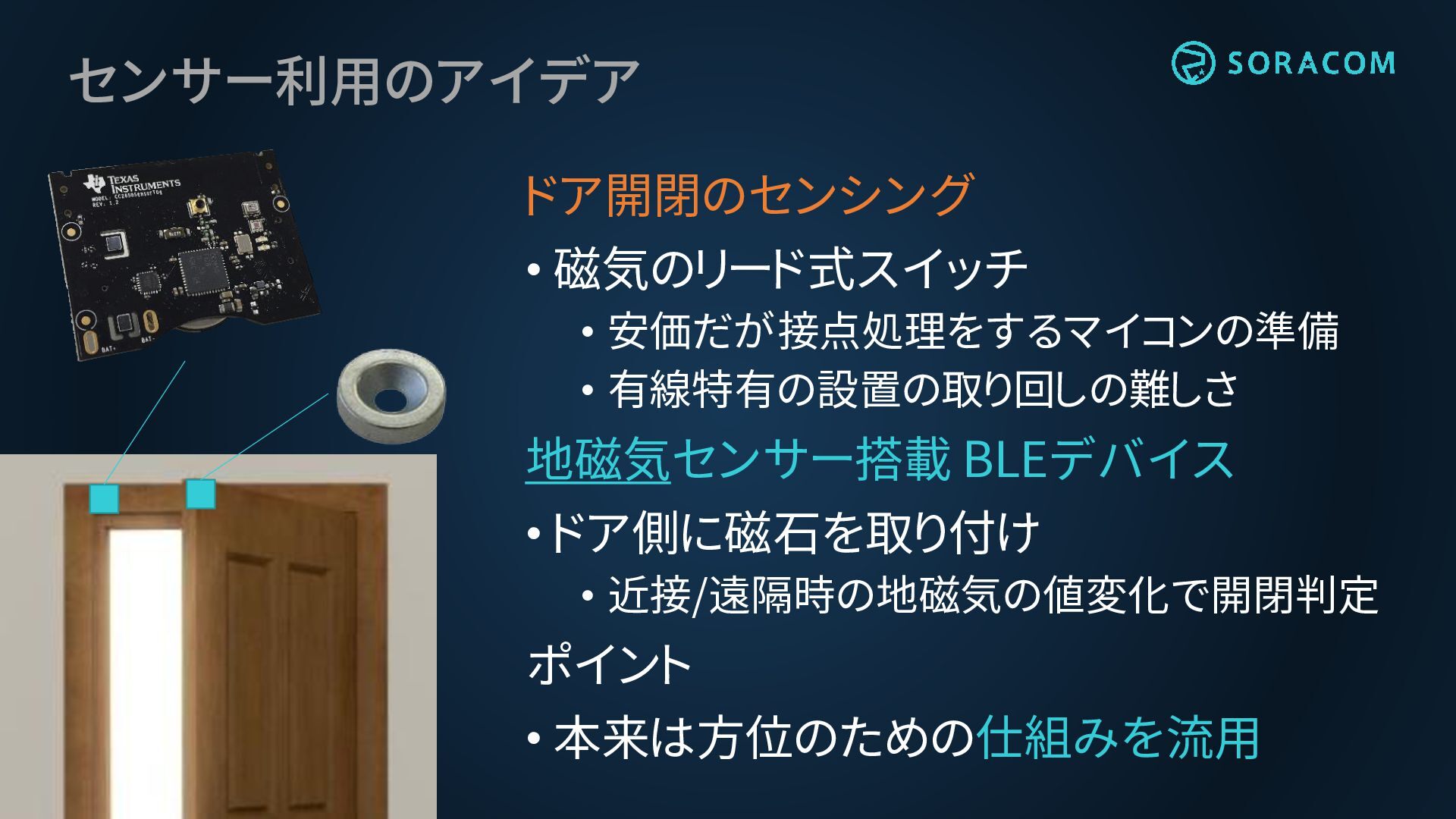

4. センサー利用のアイデア ドア開閉のセンシング • 磁気のリード式スイッチ • 安価だが接点処理をするマイコンの準備 • 有線特有の設置の取り回しの難しさ 地磁気センサー搭載 BLEデバイス • ドア側に磁石を取り付け • 近接/遠隔時の地磁気の値変化で開閉判定 ポイント • 本来は方位のための仕組みを流用

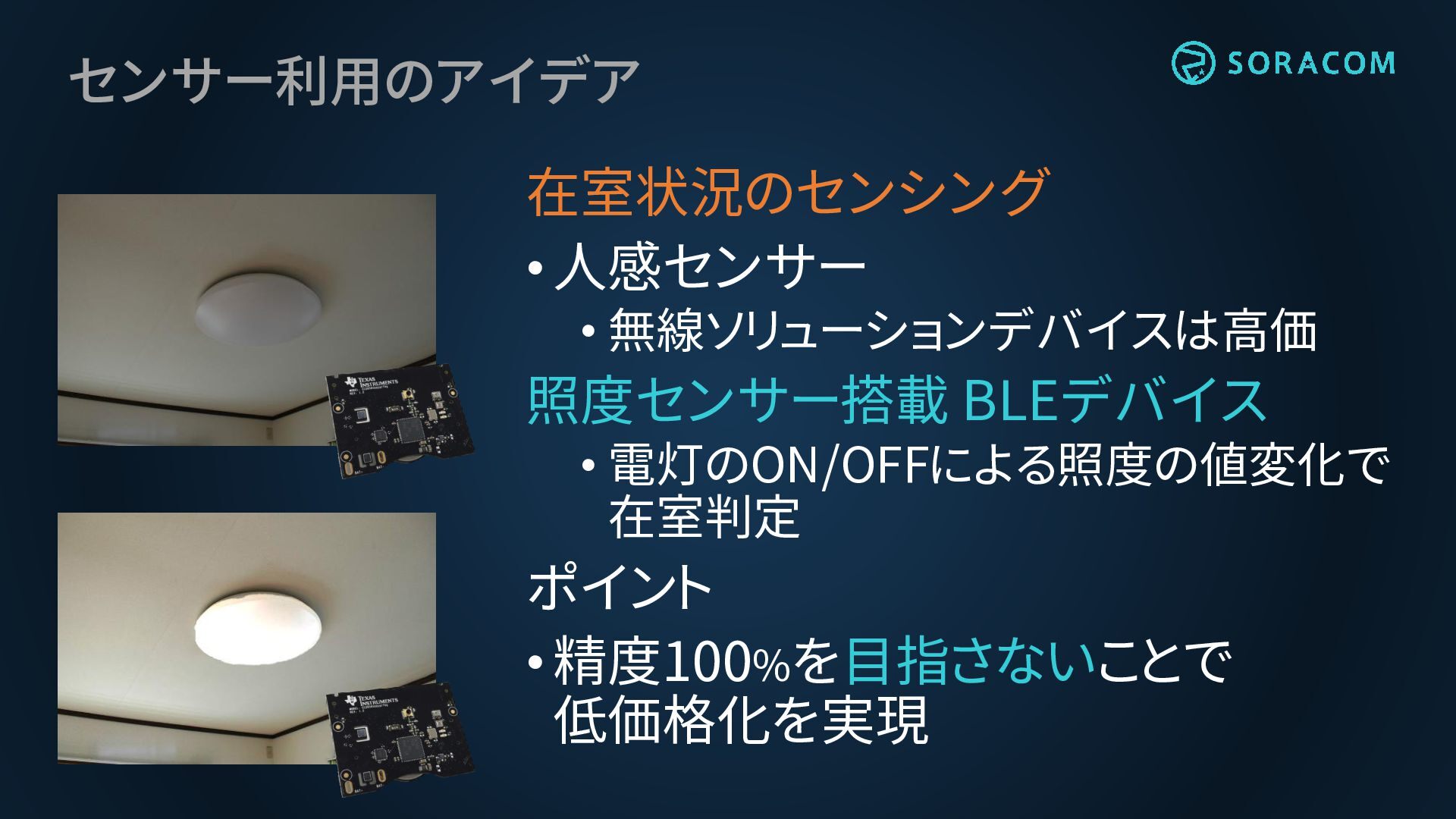

5. センサー利用のアイデア 在室状況のセンシング • 人感センサー • 無線ソリューションデバイスは高価 照度センサー搭載 BLEデバイス • 電灯のON/OFFによる照度の値変化で 在室判定 ポイント • 精度100%を目指さないことで 低価格化を実現

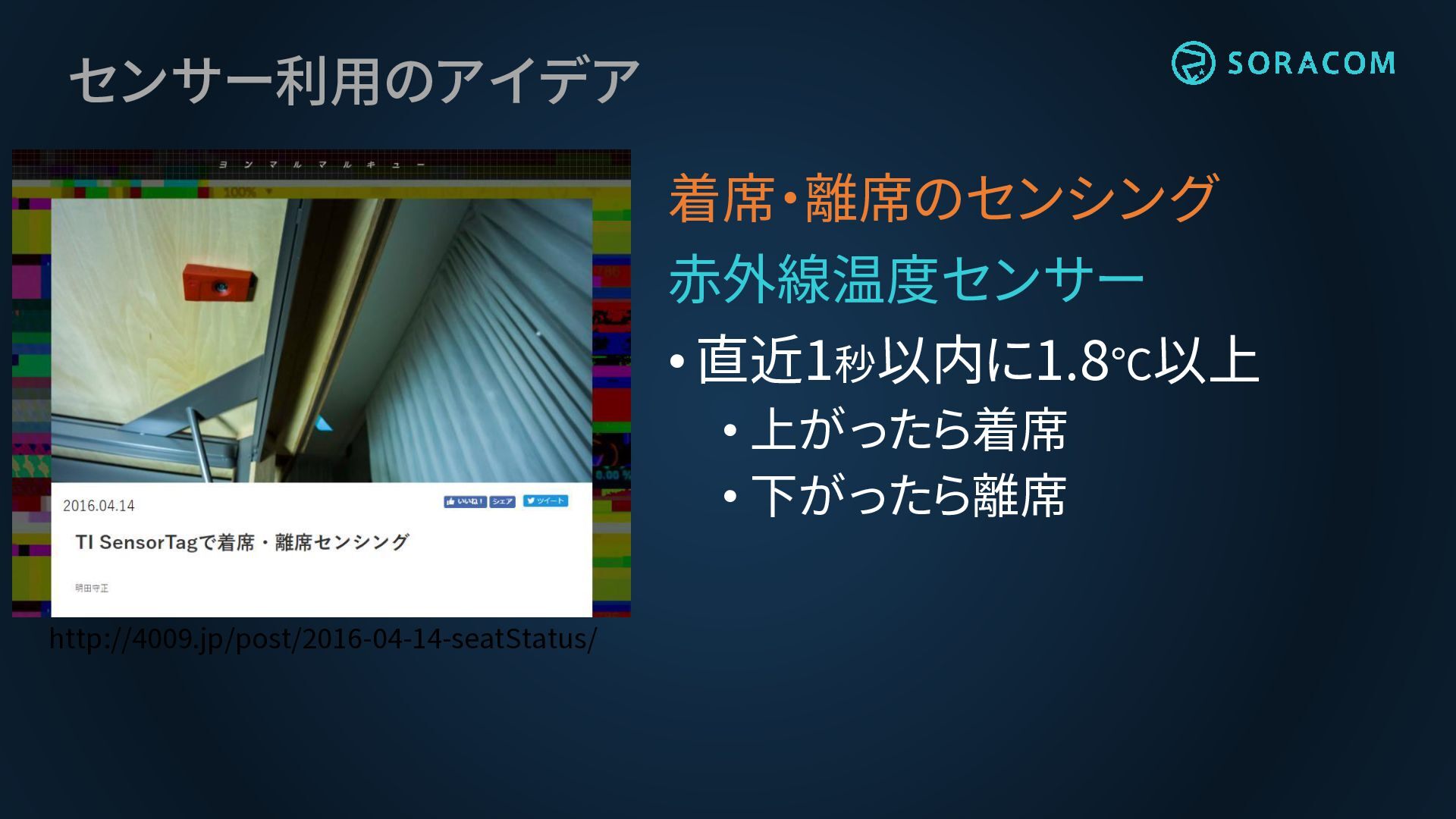

6. センサー利用のアイデア 着席・離席のセンシング 赤外線温度センサー • 直近1秒以内に1.8℃以上 • 上がったら着席 • 下がったら離席 http://4009.jp/post/2016-04-14-seatStatus/

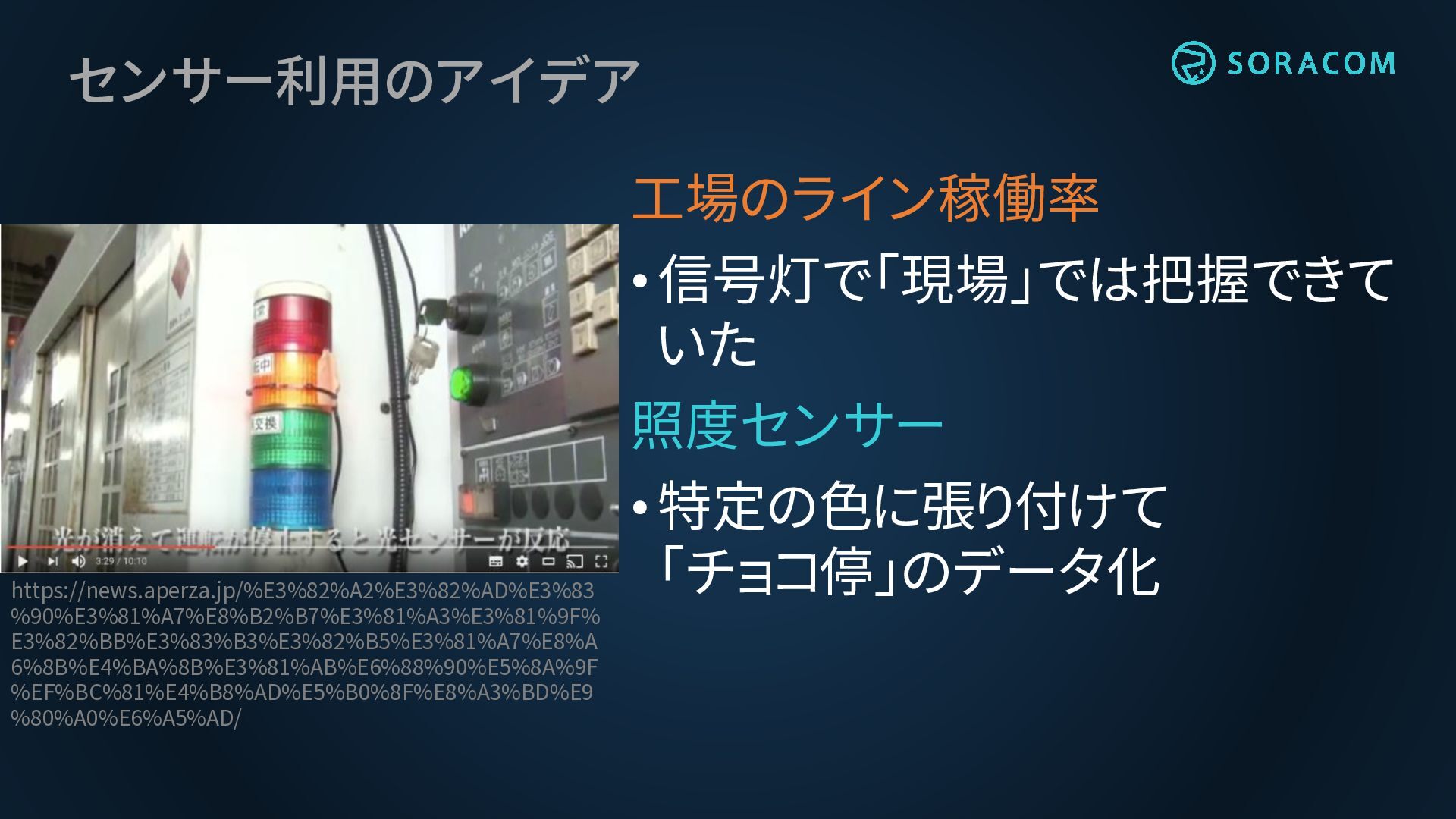

7. センサー利用のアイデア https://news.aperza.jp/%E3%82%A2%E3%82%AD%E3%83 %90%E3%81%A7%E8%B2%B7%E3%81%A3%E3%81%9F% E3%82%BB%E3%83%B3%E3%82%B5%E3%81%A7%E8%A 6%8B%E4%BA%8B%E3%81%AB%E6%88%90%E5%8A%9F %EF%BC%81%E4%B8%AD%E5%B0%8F%E8%A3%BD%E9 %80%A0%E6%A5%AD/ 工場のライン稼働率 • 信号灯で「現場」では把握できて いた 照度センサー • 特定の色に張り付けて 「チョコ停」のデータ化

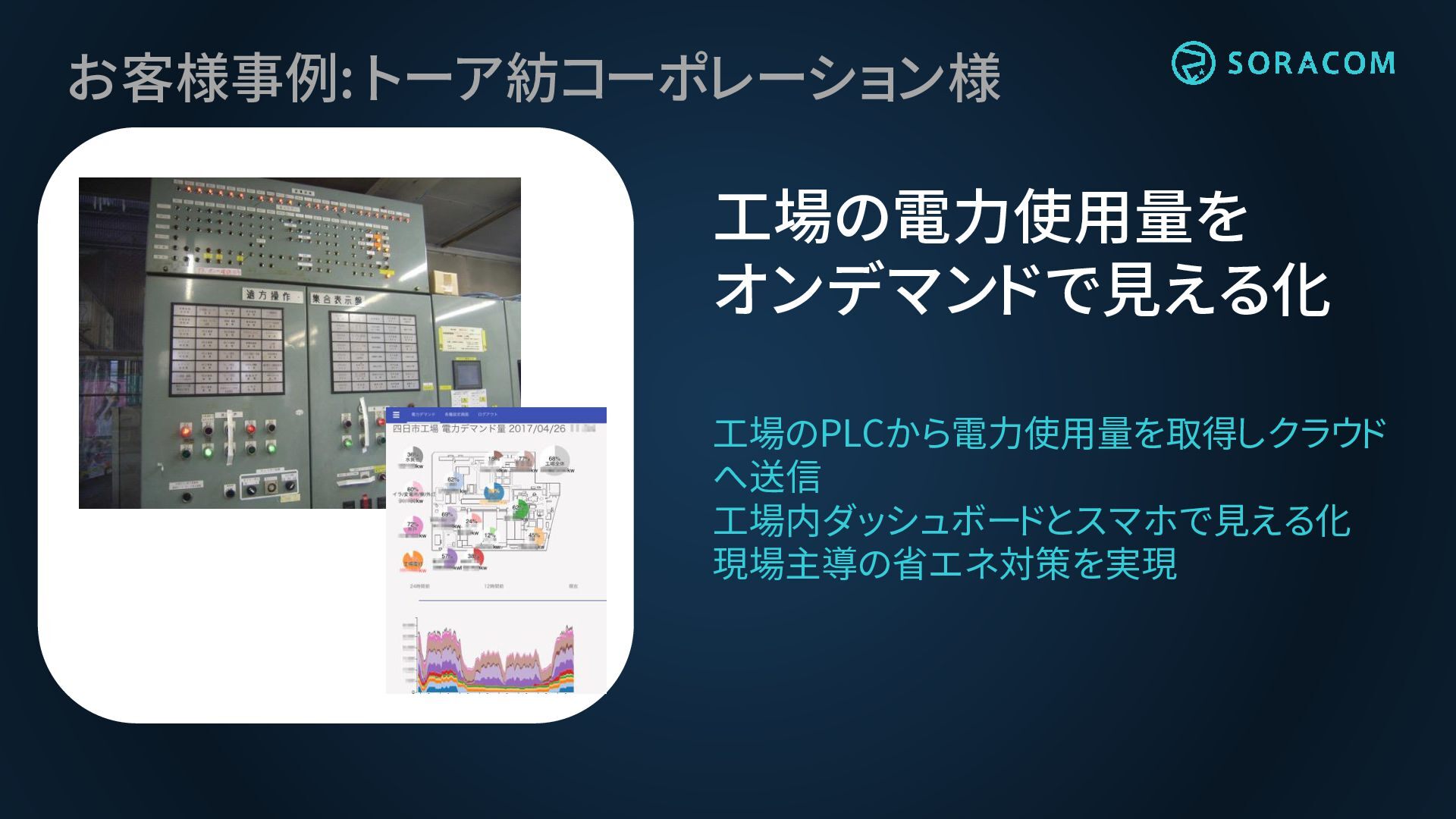

8. お客様事例: トーア紡コーポレーション様 工場の電力使用量を オンデマンドで見える化 工場のPLCから電力使用量を取得しクラウド へ送信 工場内ダッシュボードとスマホで見える化 現場主導の省エネ対策を実現
9. 課題 インターネットへの接続機能が無いデバイスの データ収集を行いたい • BLE等の省電力プロトコル採用センサーデバイス • レガシーデバイス • RS-232C/485(Modbus)等 • SDカードスロットしかない！?

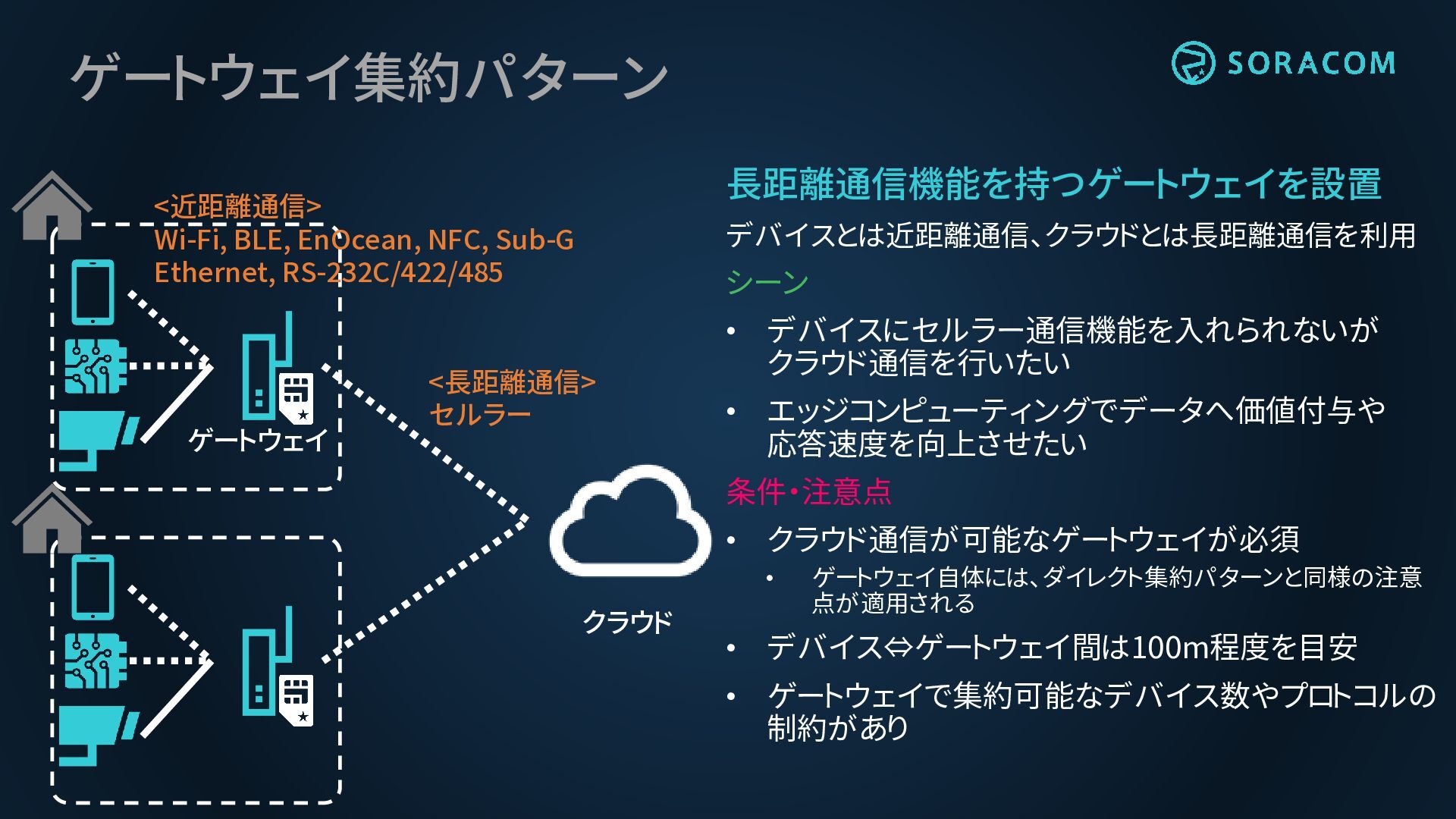

10. ゲートウェイ集約パターン 長距離通信機能を持つゲートウェイを設置 <近距離通信> Wi-Fi, BLE, EnOcean, NFC, Sub-G Ethernet, RS-232C/422/485 ゲートウェイ デバイスとは近距離通信、クラウドとは長距離通信を利用 シーン <長距離通信> セルラー • デバイスにセルラー通信機能を入れられないが クラウド通信を行いたい • エッジコンピューティングでデータへ価値付与や 応答速度を向上させたい 条件・注意点 • クラウド通信が可能なゲートウェイが必須 • クラウド ゲートウェイ自体には、ダイレクト集約パターンと同様の注意 点が適用される • デバイス⇔ゲートウェイ間は100m程度を目安 • ゲートウェイで集約可能なデバイス数やプロトコルの 制約があり

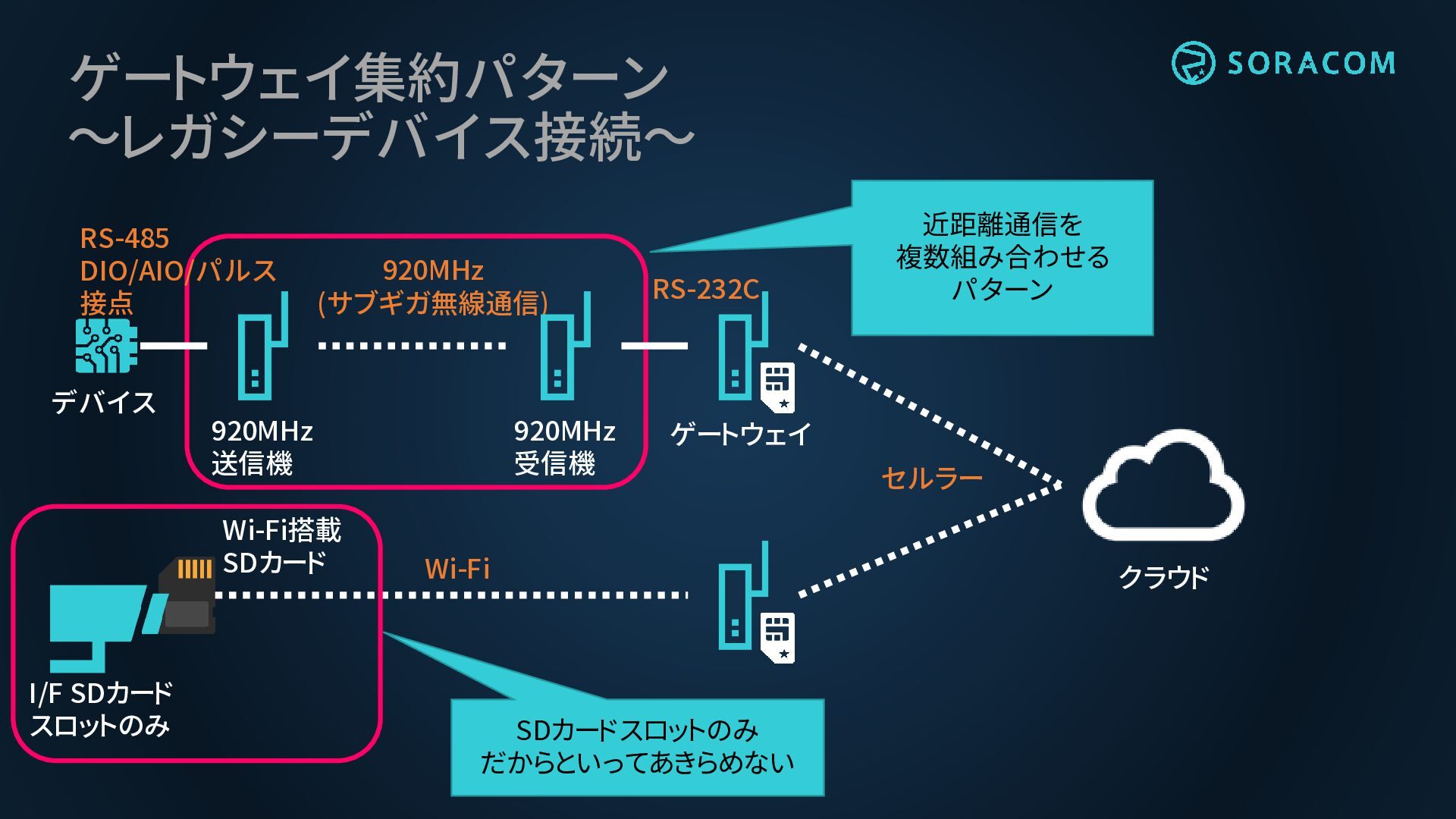

11. ゲートウェイ集約パターン ～レガシーデバイス接続～ RS-485 DIO/AIO/パルス 接点 デバイス 920MHz (サブギガ無線通信) 920MHz 送信機 Wi-Fi搭載 SDカード I/F SDカード スロットのみ 920MHz 受信機 RS-232C 近距離通信を 複数組み合わせる パターン ゲートウェイ Wi-Fi SDカードスロットのみ だからといってあきらめない セルラー クラウド

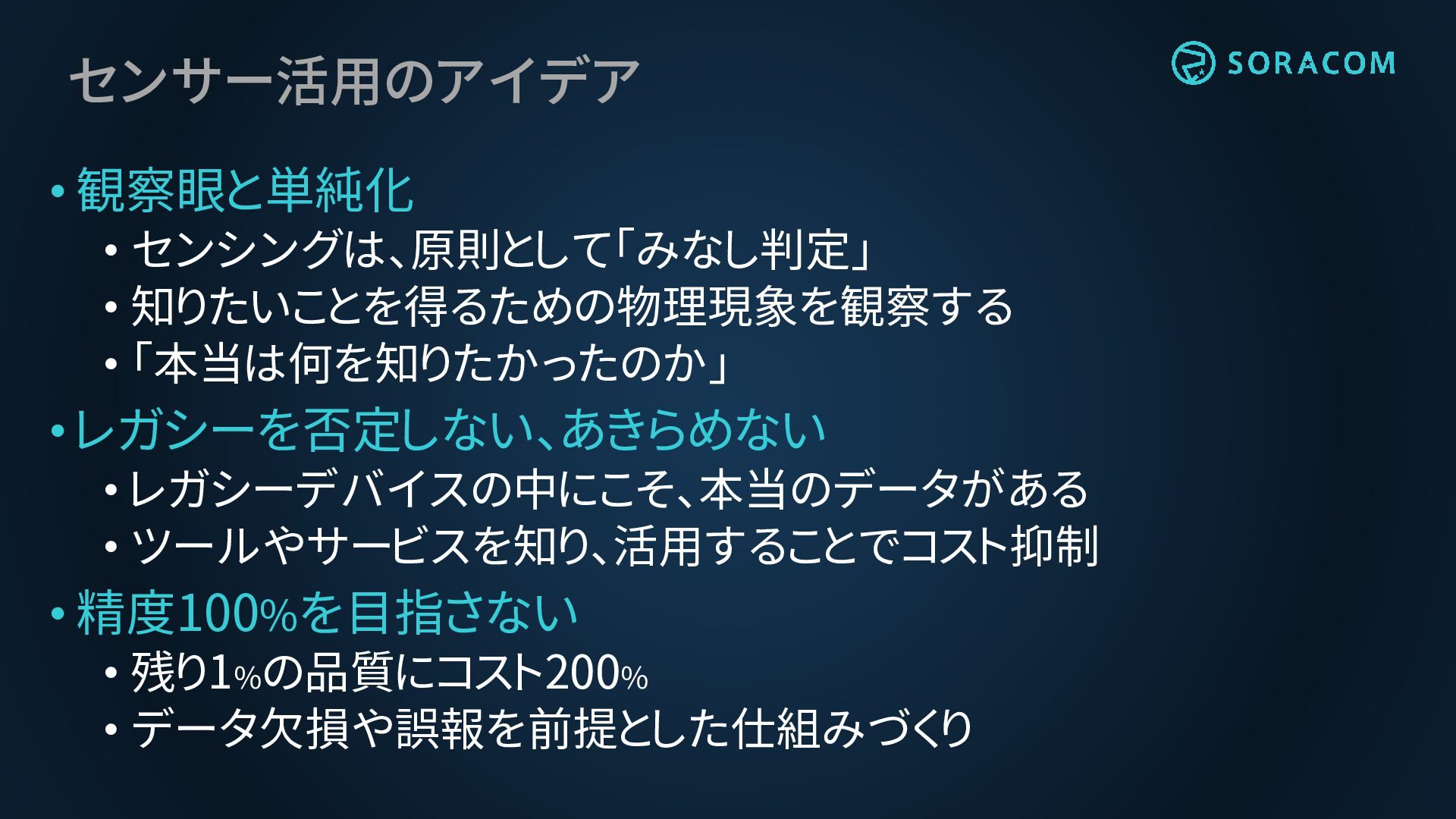

12. センサー活用のアイデア • 観察眼と単純化 • センシングは、原則として「みなし判定」 • 知りたいことを得るための物理現象を観察する • 「本当は何を知りたかったのか」 • レガシーを否定しない、あきらめない • レガシーデバイスの中にこそ、本当のデータがある • ツールやサービスを知り、活用することでコスト抑制 • 精度100%を目指さない • 残り1%の品質にコスト200% • データ欠損や誤報を前提とした仕組みづくり
13. Interface 2017年9月号 センサー事典 • 多くの種類のセンサー • 種類 • 現行品型番 • I/F • センサーI/Fの利用方法

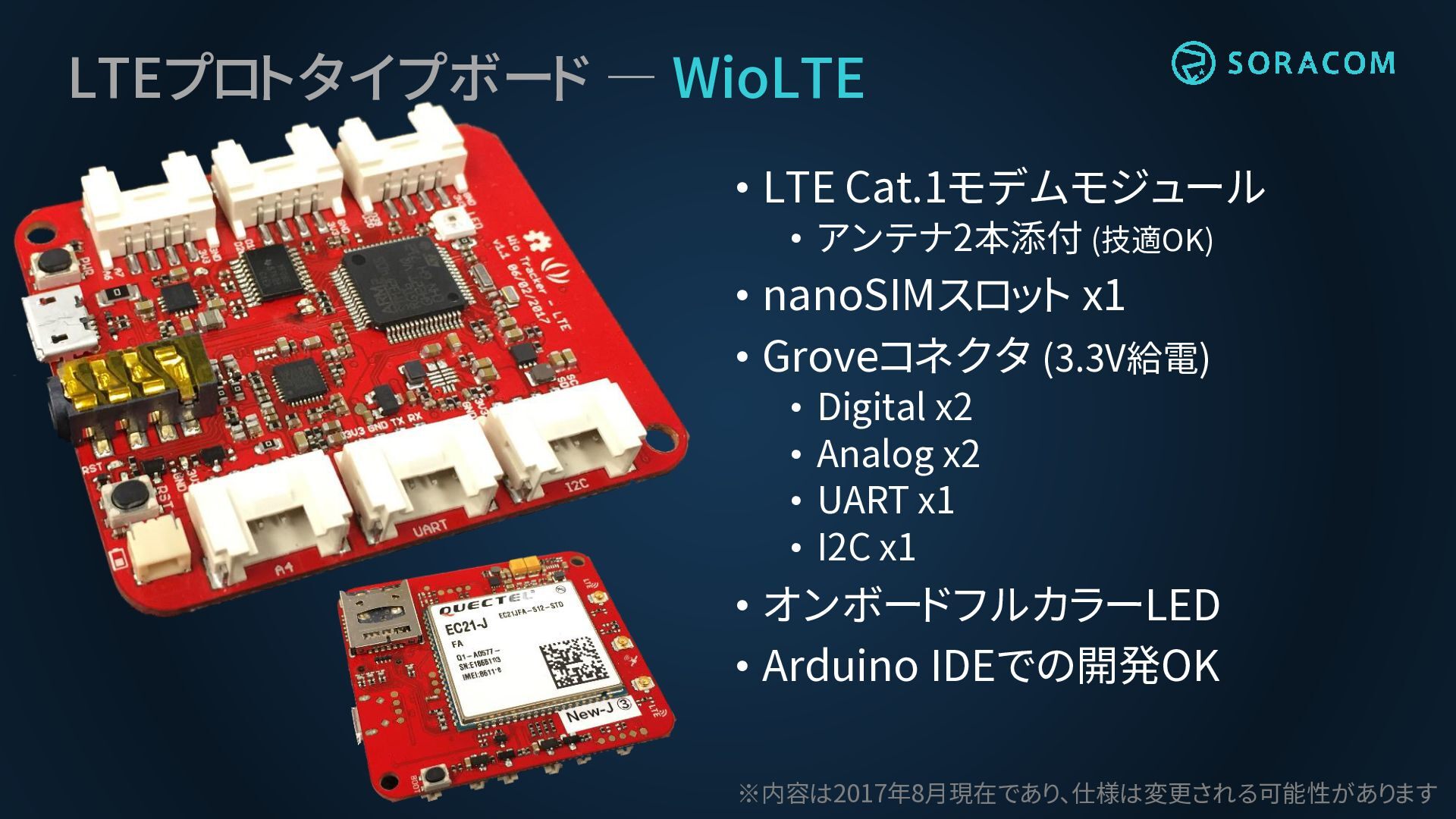

14. LTEプロトタイプボード ― WioLTE • LTE Cat.1モデムモジュール • アンテナ2本添付 (技適OK) • nanoSIMスロット x1 • Groveコネクタ (3.3V給電) • Digital x2 • Analog x2 • UART x1 • I2C x1 • オンボードフルカラーLED • Arduino IDEでの開発OK ※内容は2017年8月現在であり、仕様は変更される可能性があります

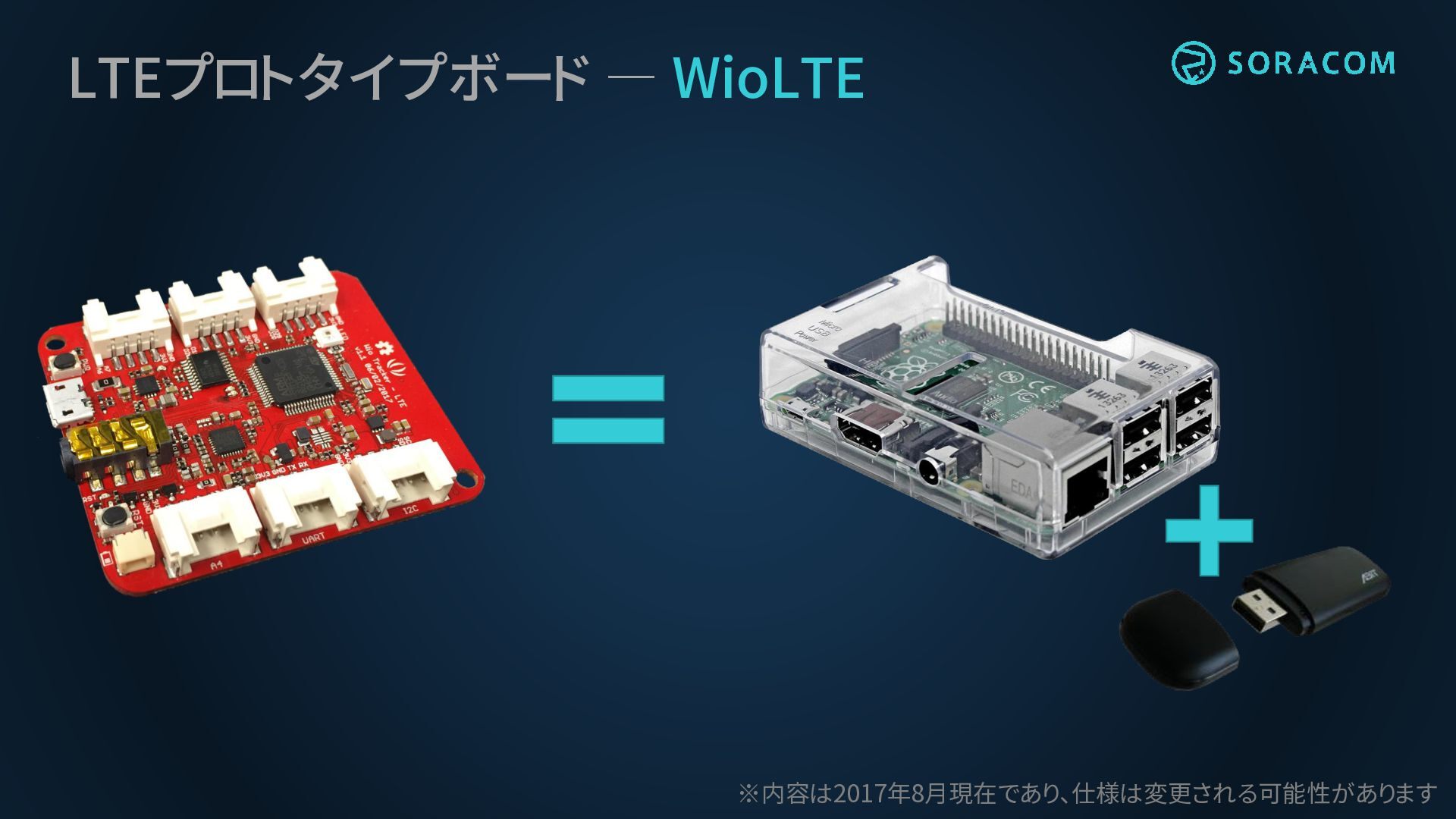

15. LTEプロトタイプボード ― WioLTE ※内容は2017年8月現在であり、仕様は変更される可能性があります

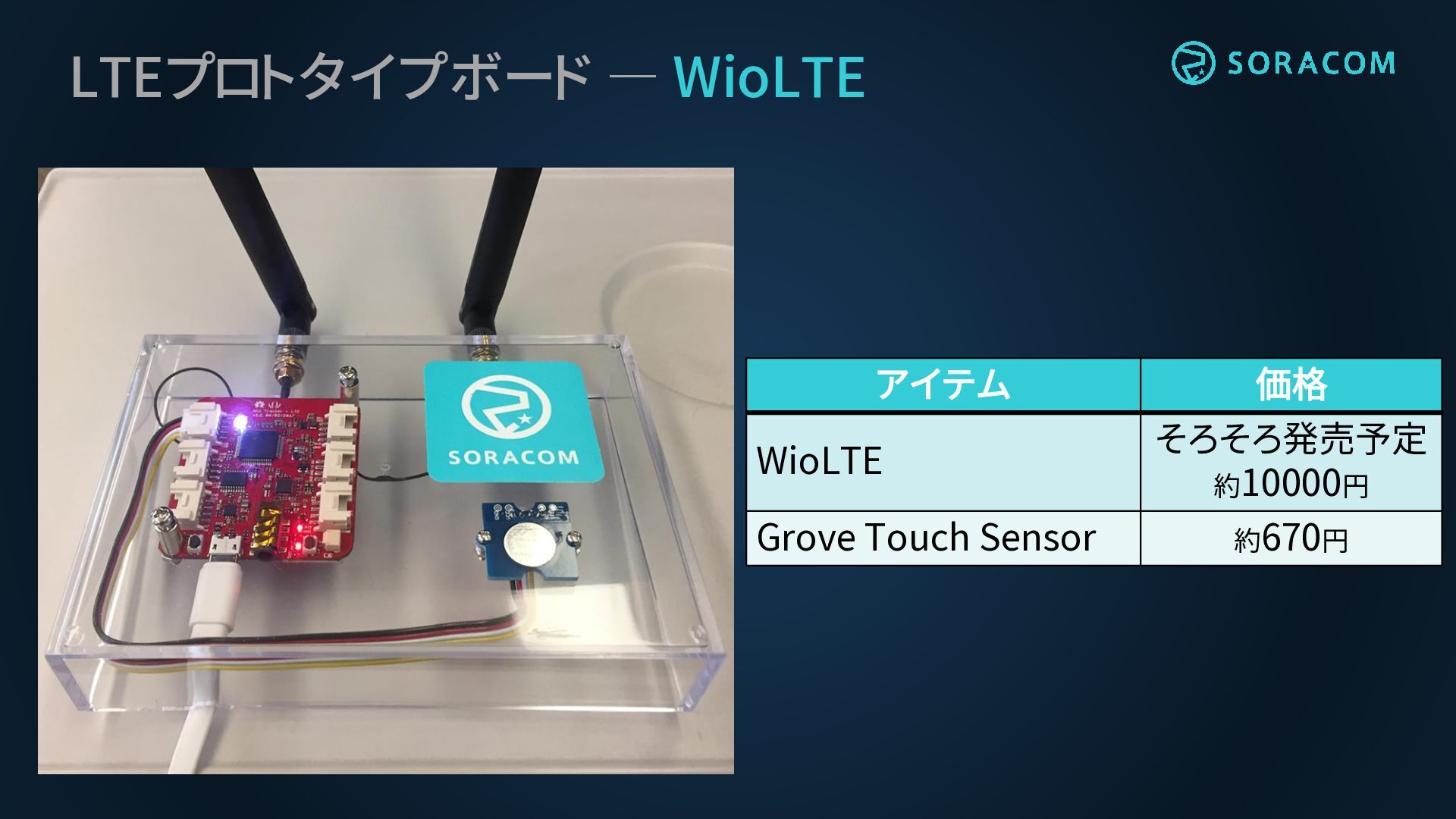

16. LTEプロトタイプボード ― WioLTE アイテム WioLTE Grove Touch Sensor 価格 そろそろ発売予定 約10000円 約670円

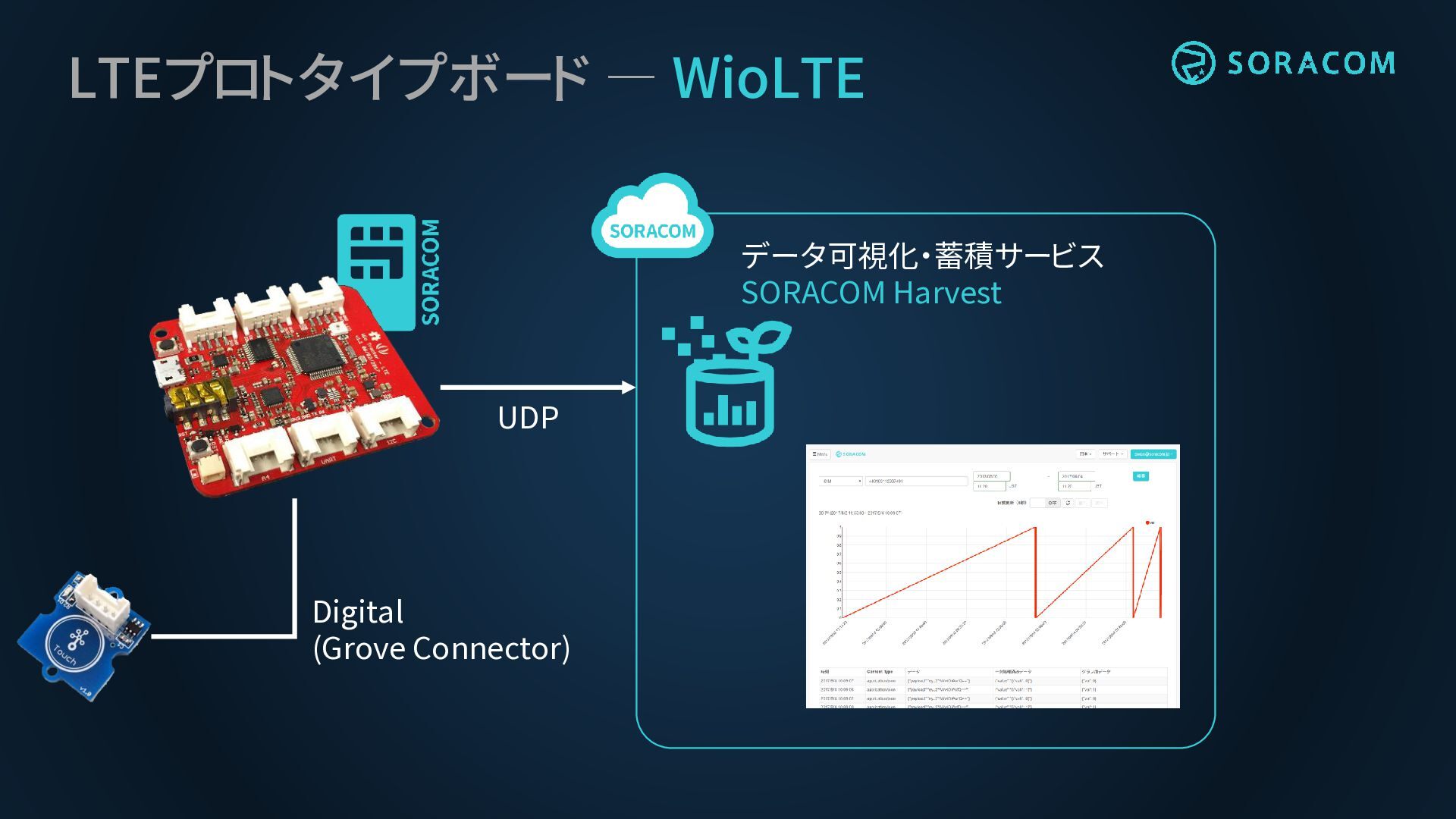

17. LTEプロトタイプボード ― WioLTE データ可視化・蓄積サービス SORACOM Harvest UDP Digital (Grove Connector)

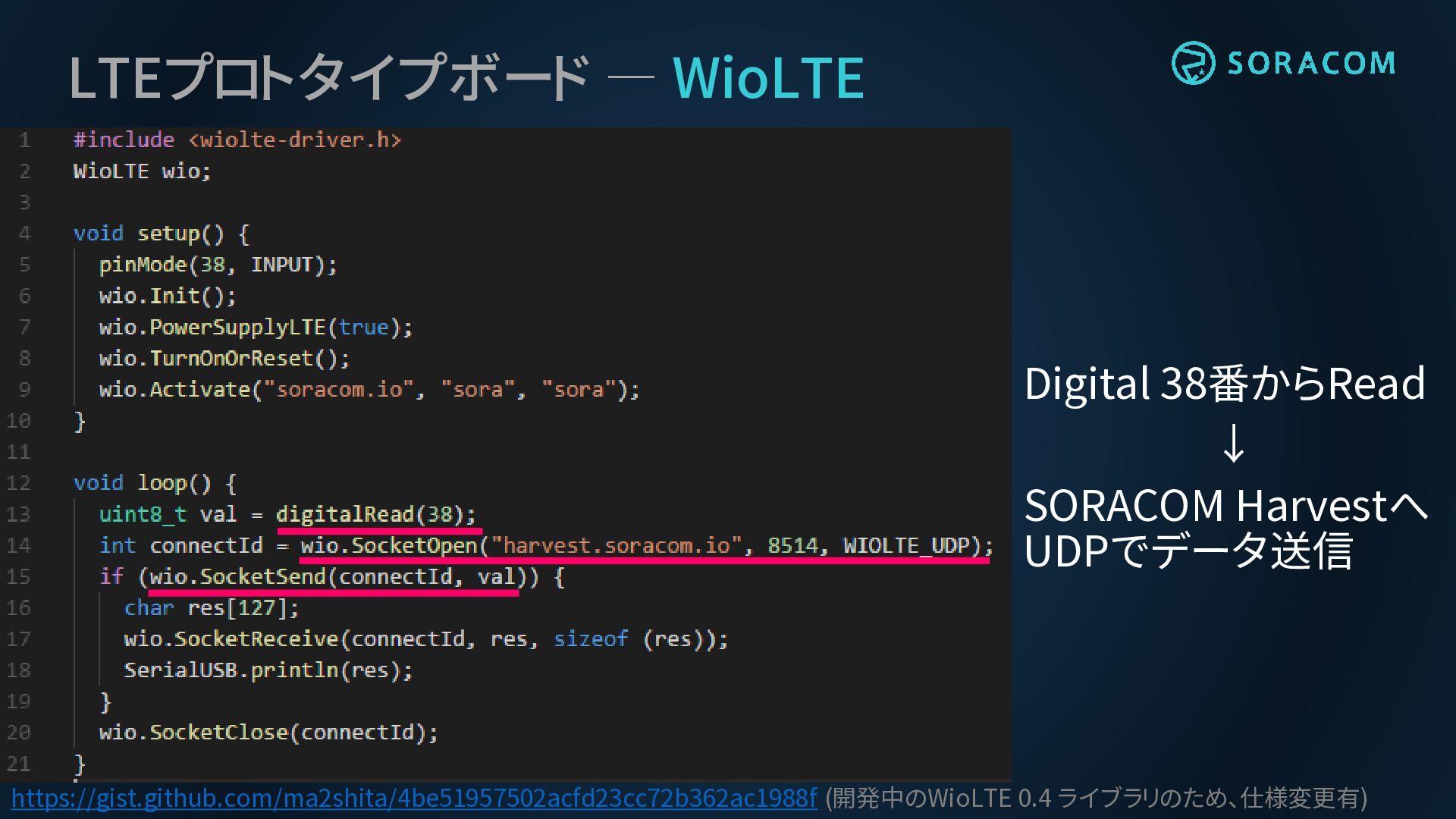

18. LTEプロトタイプボード ― WioLTE Digital 38番からRead ↓ SORACOM Harvestへ UDPでデータ送信 https://gist.github.com/ma2shita/4be51957502acfd23cc72b362ac1988f (開発中のWioLTE 0.4 ライブラリのため、仕様変更有)

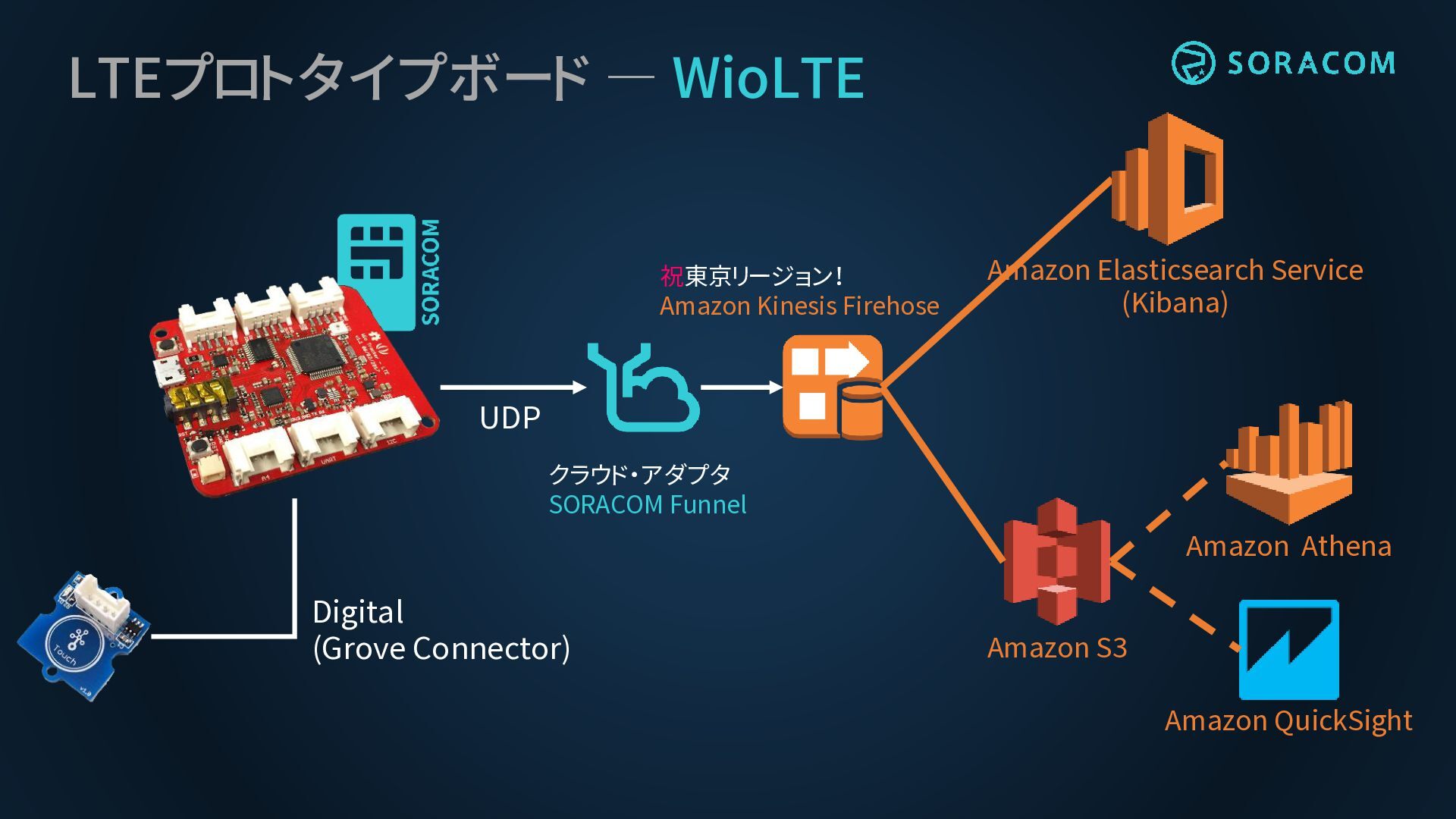

19. LTEプロトタイプボード ― WioLTE 祝東京リージョン！ Amazon Kinesis Firehose Amazon Elasticsearch Service (Kibana) UDP クラウド・アダプタ SORACOM Funnel Amazon Athena Digital (Grove Connector) Amazon S3 Amazon QuickSight

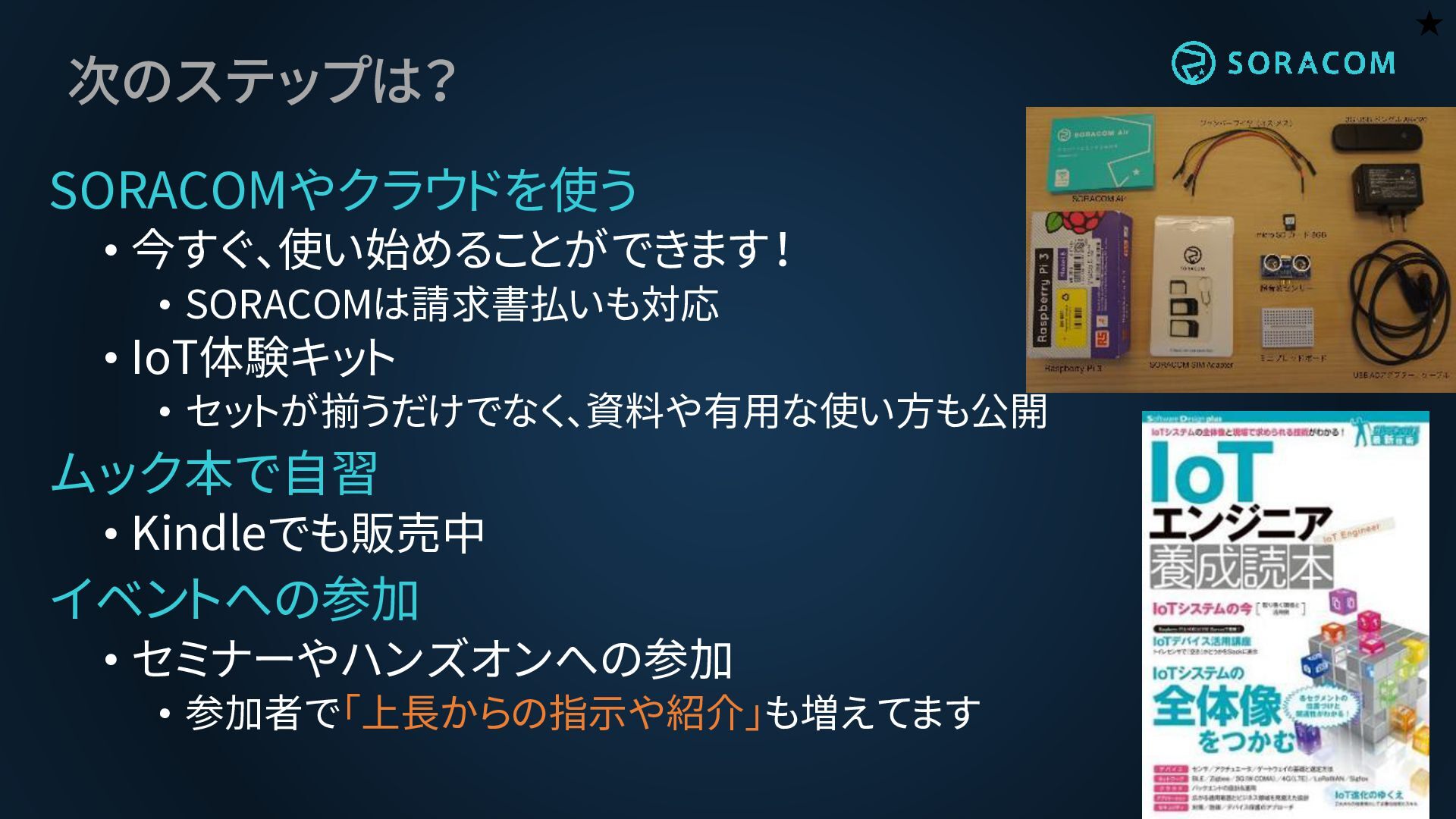

20. ★ 次のステップは？ SORACOMやクラウドを使う • 今すぐ、使い始めることができます！ • SORACOMは請求書払いも対応 • IoT体験キット • セットが揃うだけでなく、資料や有用な使い方も公開 ムック本で自習 • Kindleでも販売中 イベントへの参加 • セミナーやハンズオンへの参加 • 参加者で「上長からの指示や紹介」も増えてます

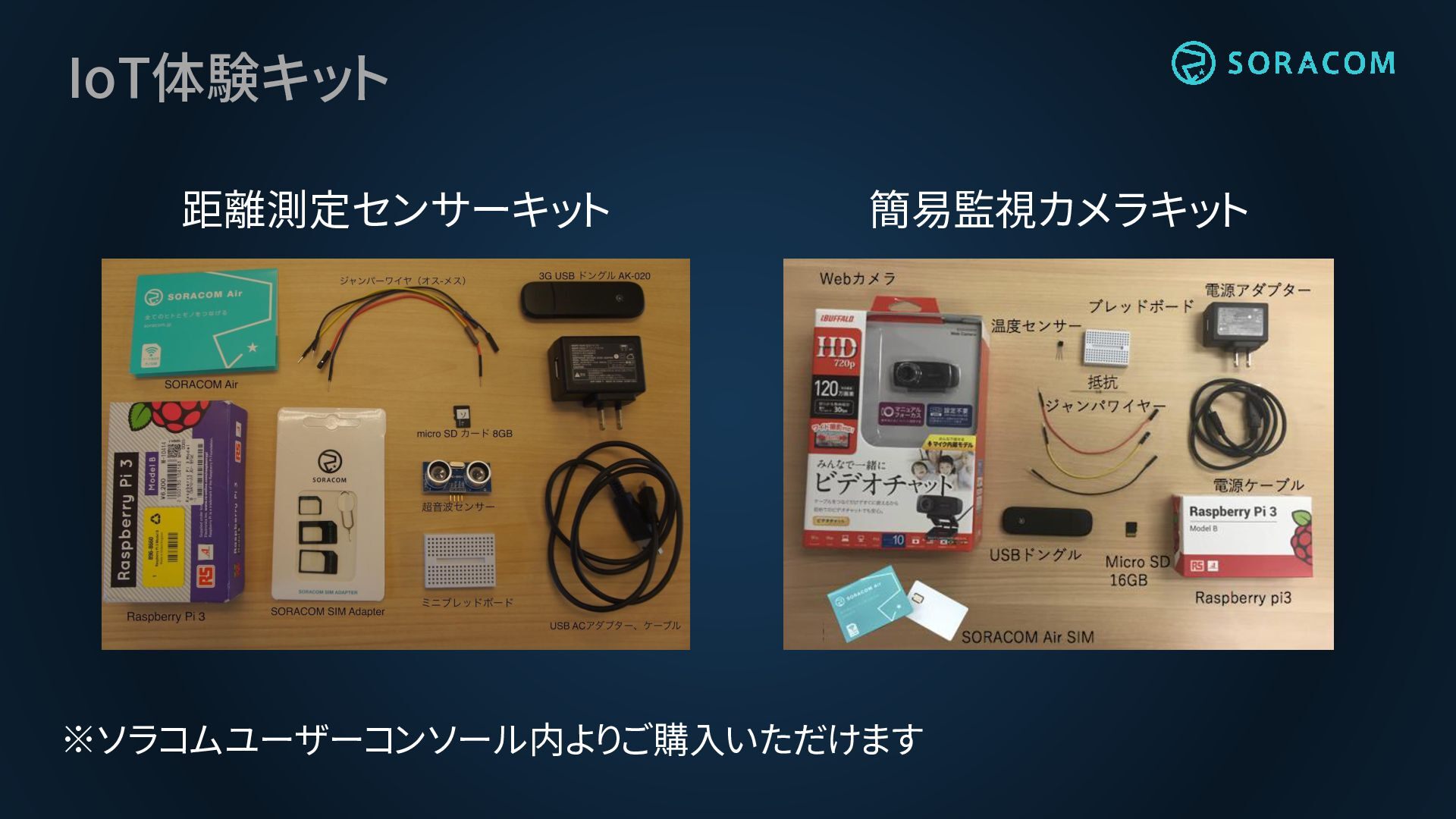

21. IoT体験キット 距離測定センサーキット 簡易監視カメラキット ※ソラコムユーザーコンソール内よりご購入いただけます

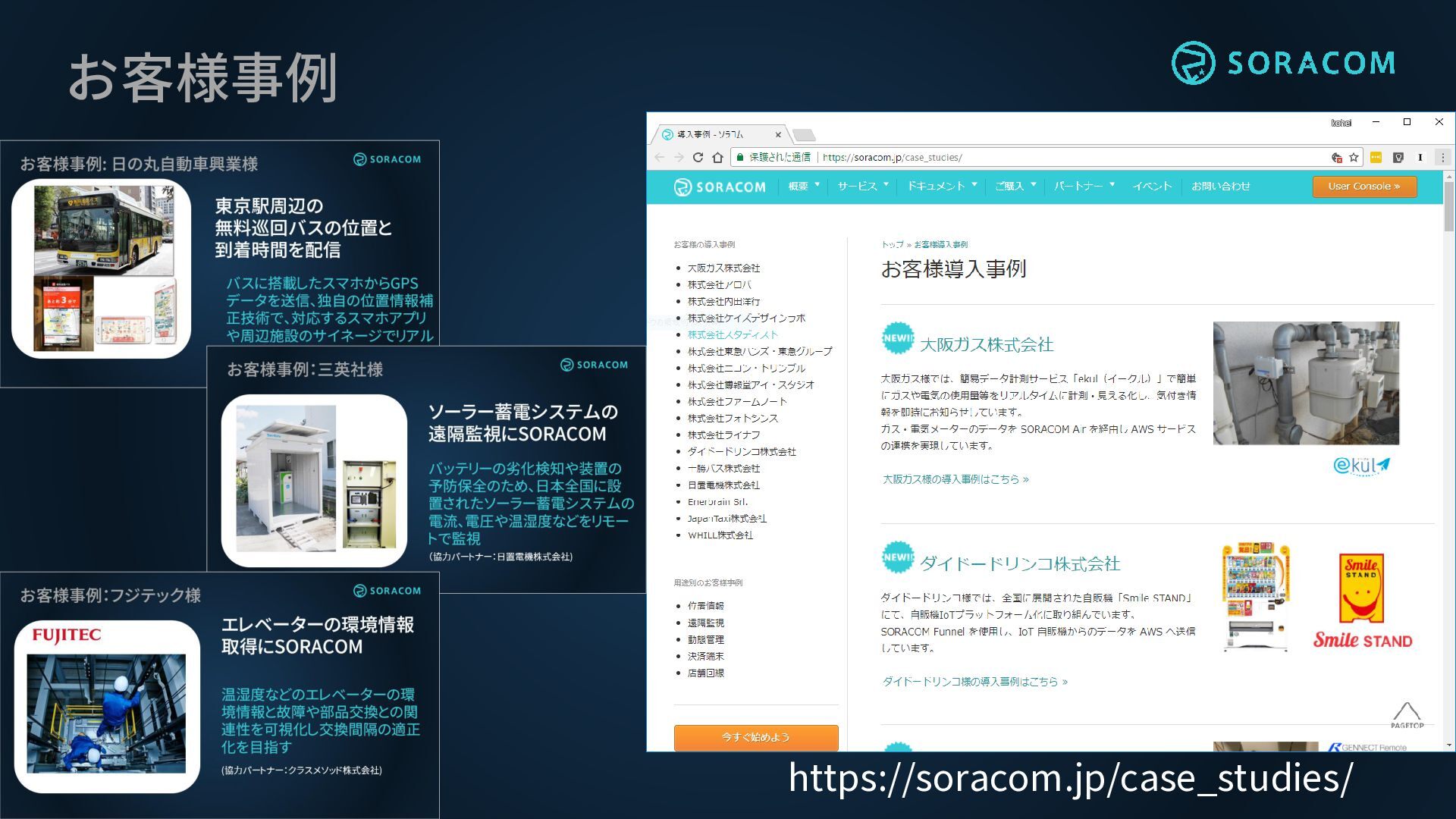

22. お客様事例 https://soracom.jp/case_studies/

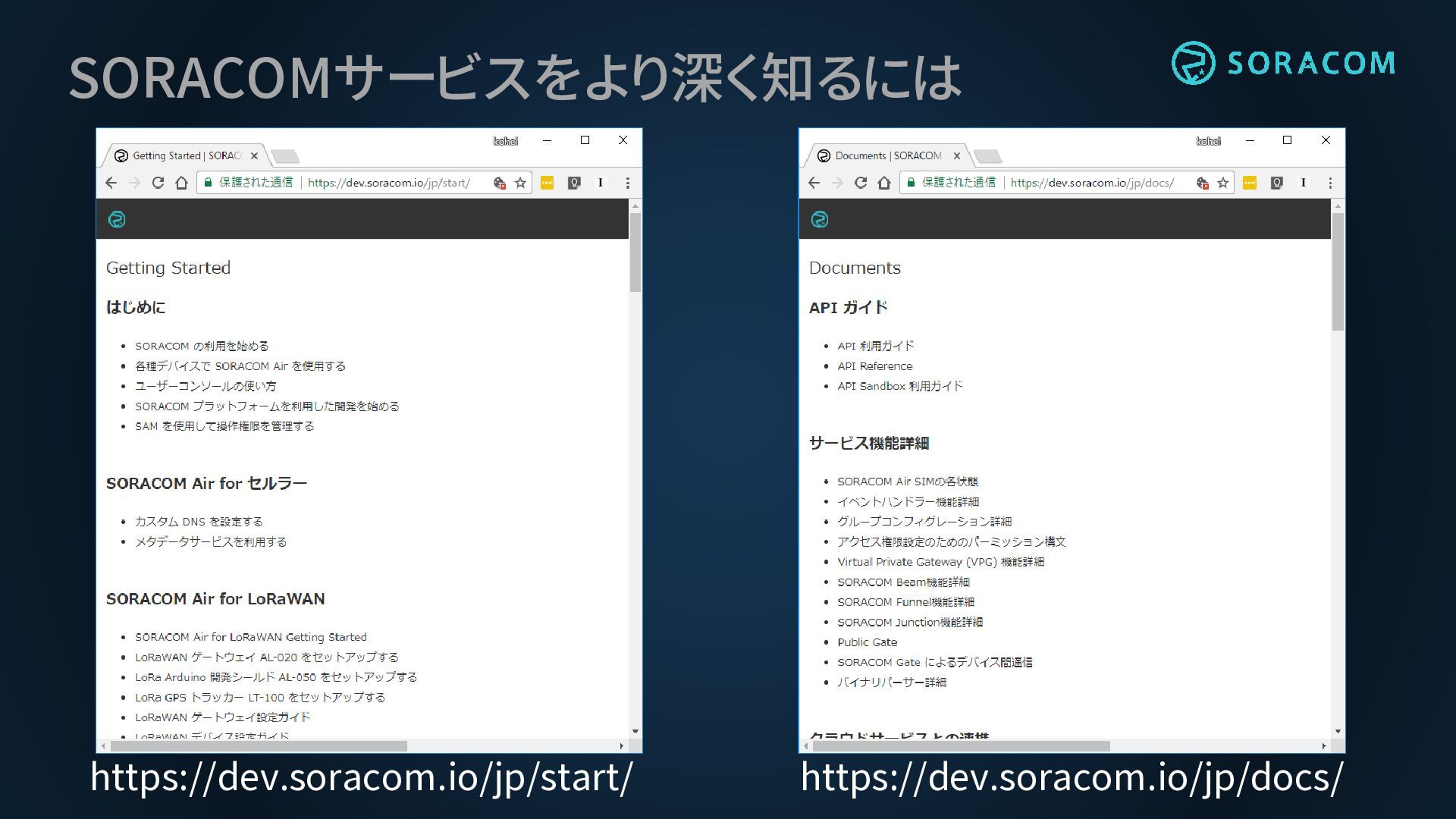

23. SORACOMサービスをより深く知るには https://dev.soracom.io/jp/start/ https://dev.soracom.io/jp/docs/

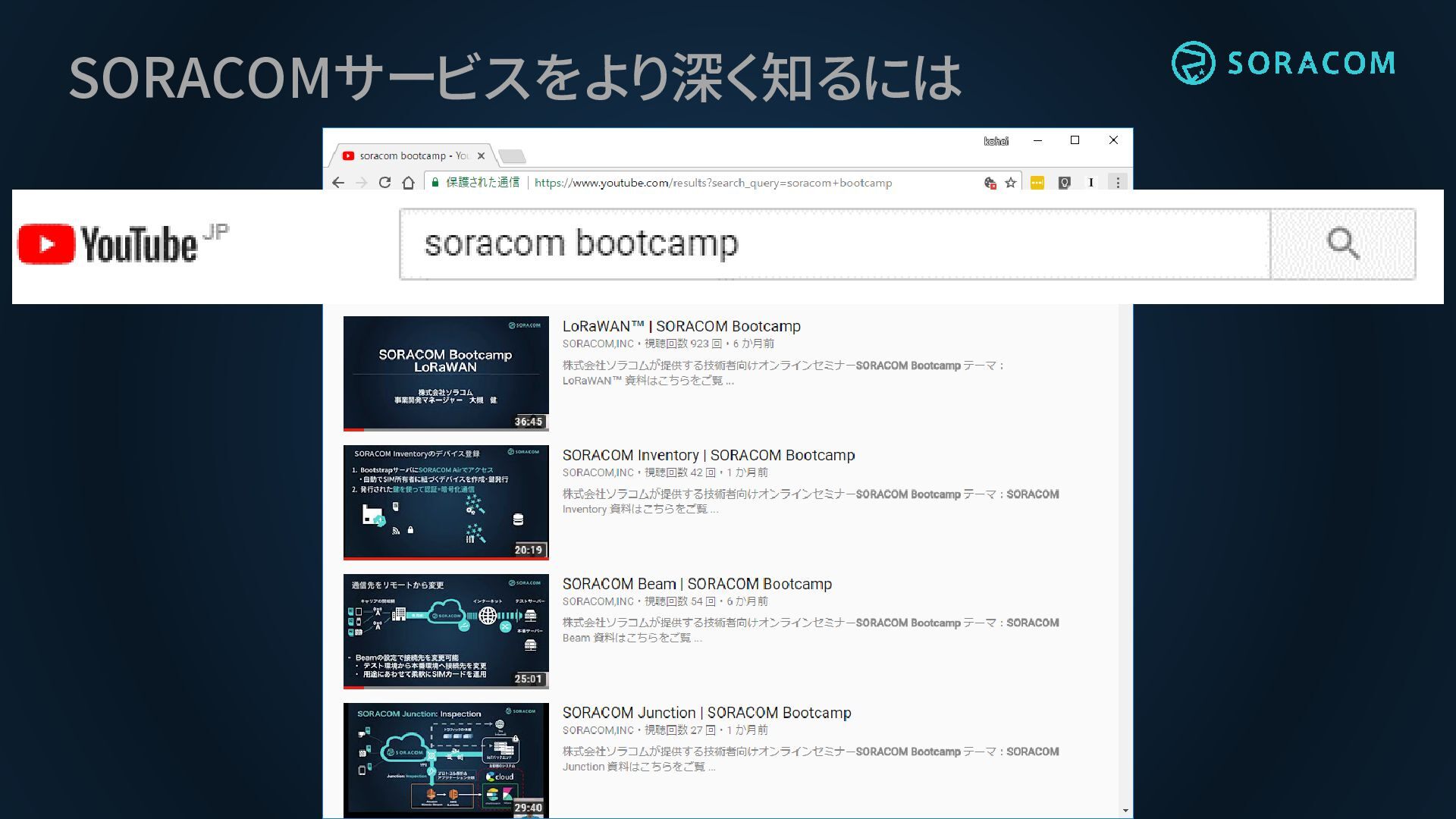

24. SORACOMサービスをより深く知るには

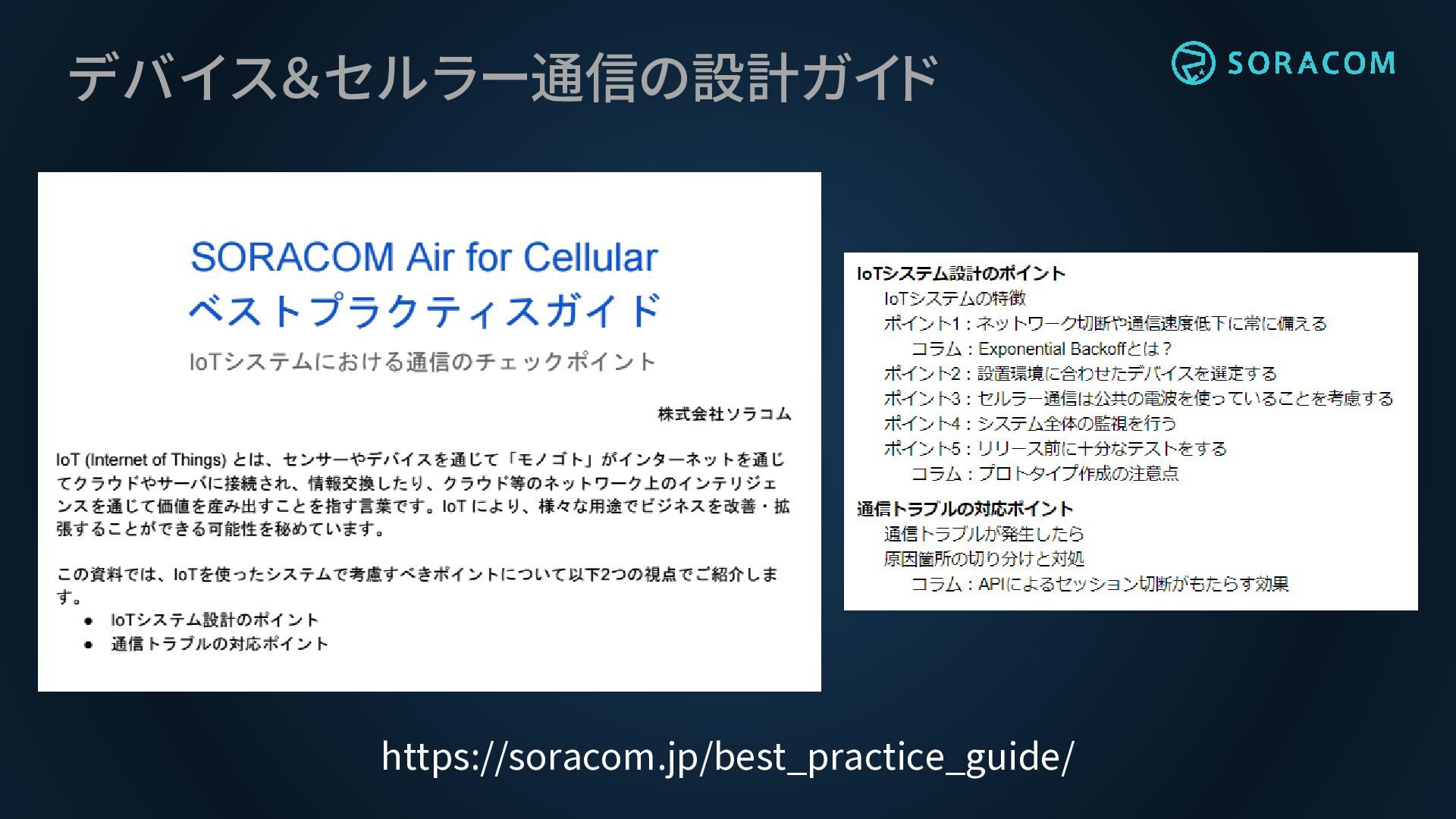

25. デバイス＆セルラー通信の設計ガイド https://soracom.jp/best_practice_guide/

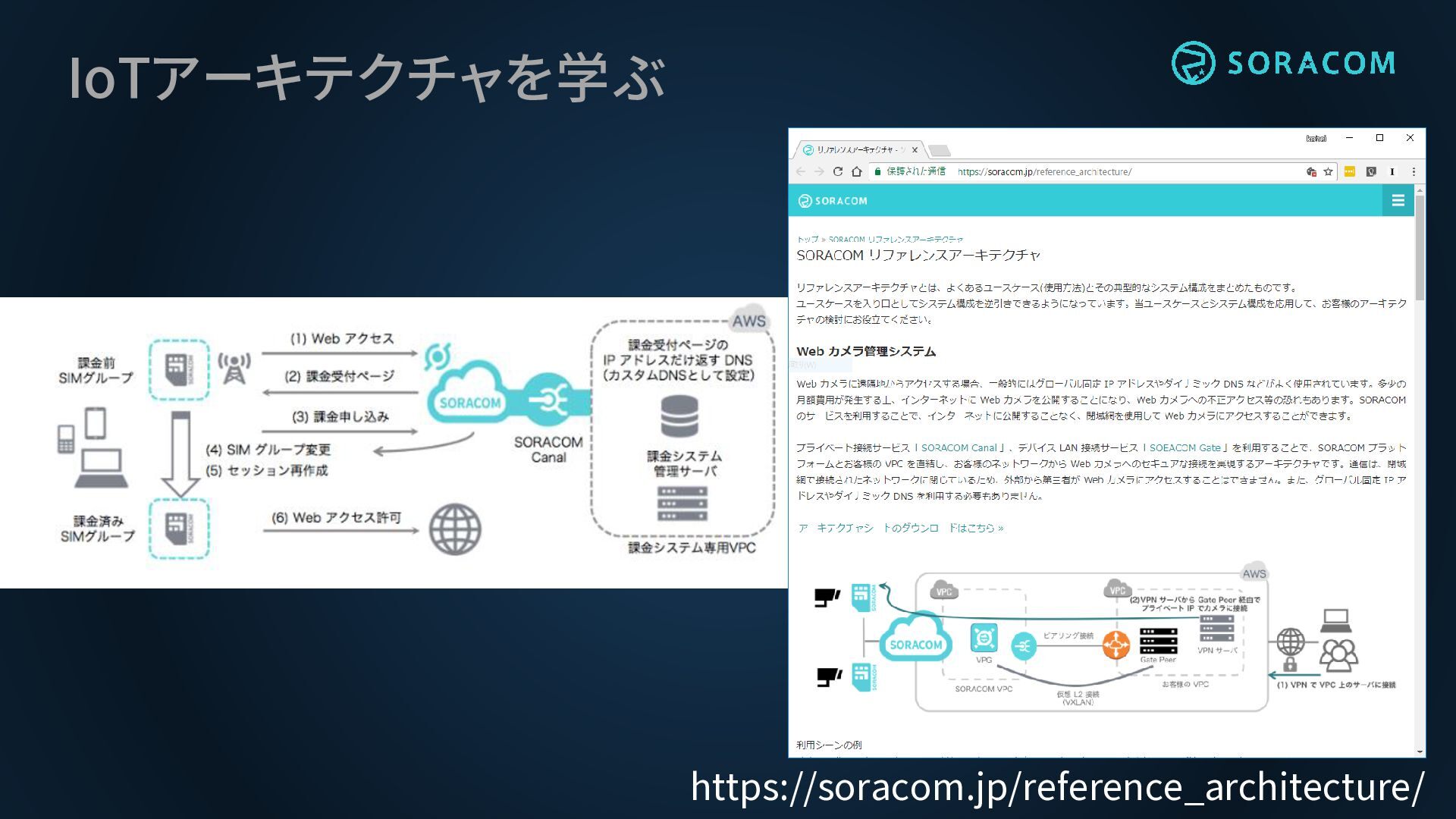

26. IoTアーキテクチャを学ぶ https://soracom.jp/reference_architecture/

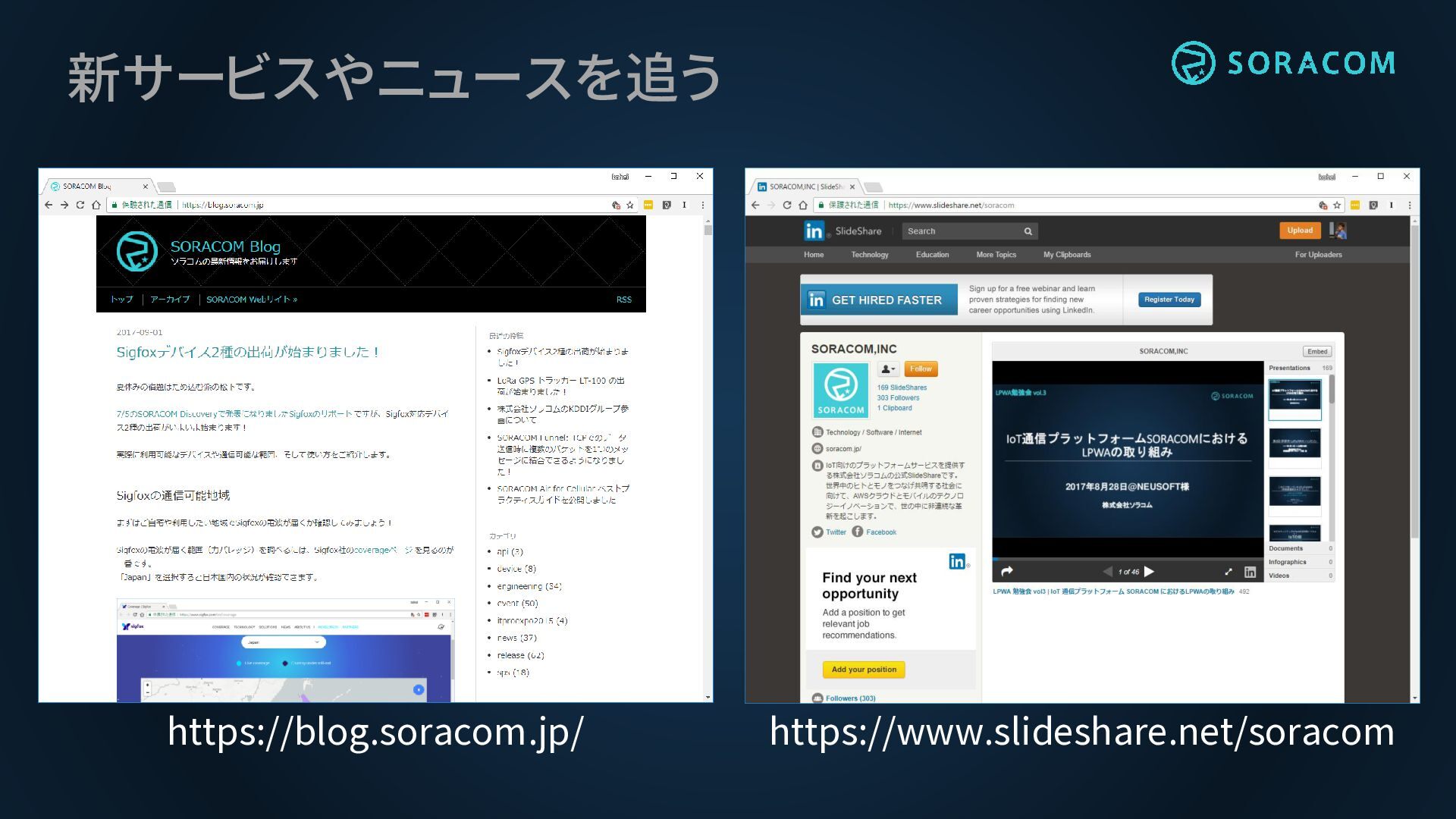

27. 新サービスやニュースを追う https://blog.soracom.jp/ https://www.slideshare.net/soracom

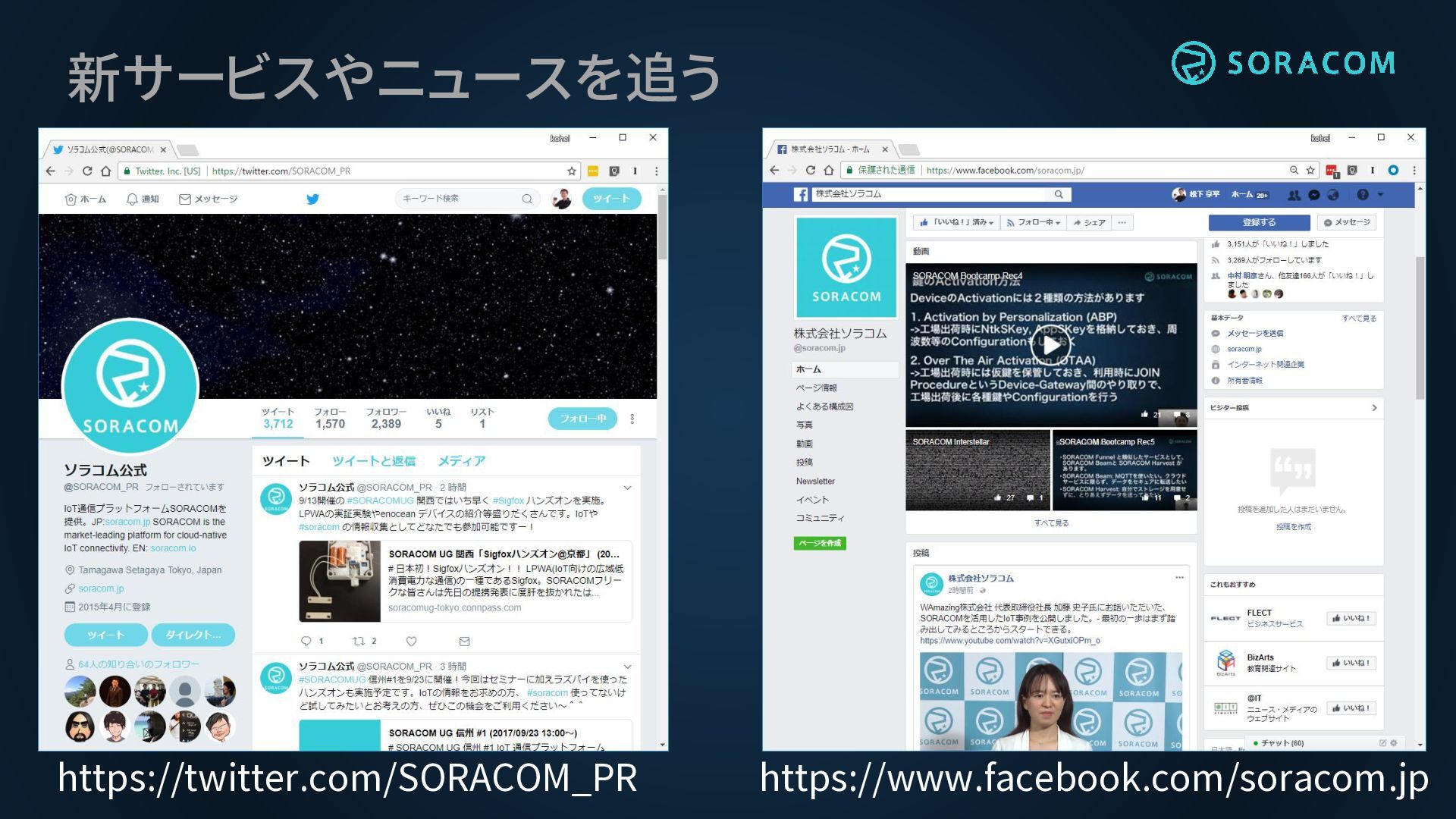

28. 新サービスやニュースを追う https://twitter.com/SORACOM_PR https://www.facebook.com/soracom.jp
29. 「～～をもっと学びたい、活用したい」
30. ～～セミナーの受講
31. “理解を深める一番の方法は 人に教えること”
32. 教えると、なぜ理解が深まるのか？ 教えることを通じて 知識を確実なものにできる •その道の専門家になれる •その道の専門家として認識してもらえる
33. でも… 「教える」って、難しそう 「教える」なんて、おこがましいです(>o<)
34. “他者より1歩前に 進んでいるだけで良い 教えられることがあるハズだ”
35. どこから始めればよいのか？ 登壇依頼とか、もらえるハズ無いよ (´;ω;｀)

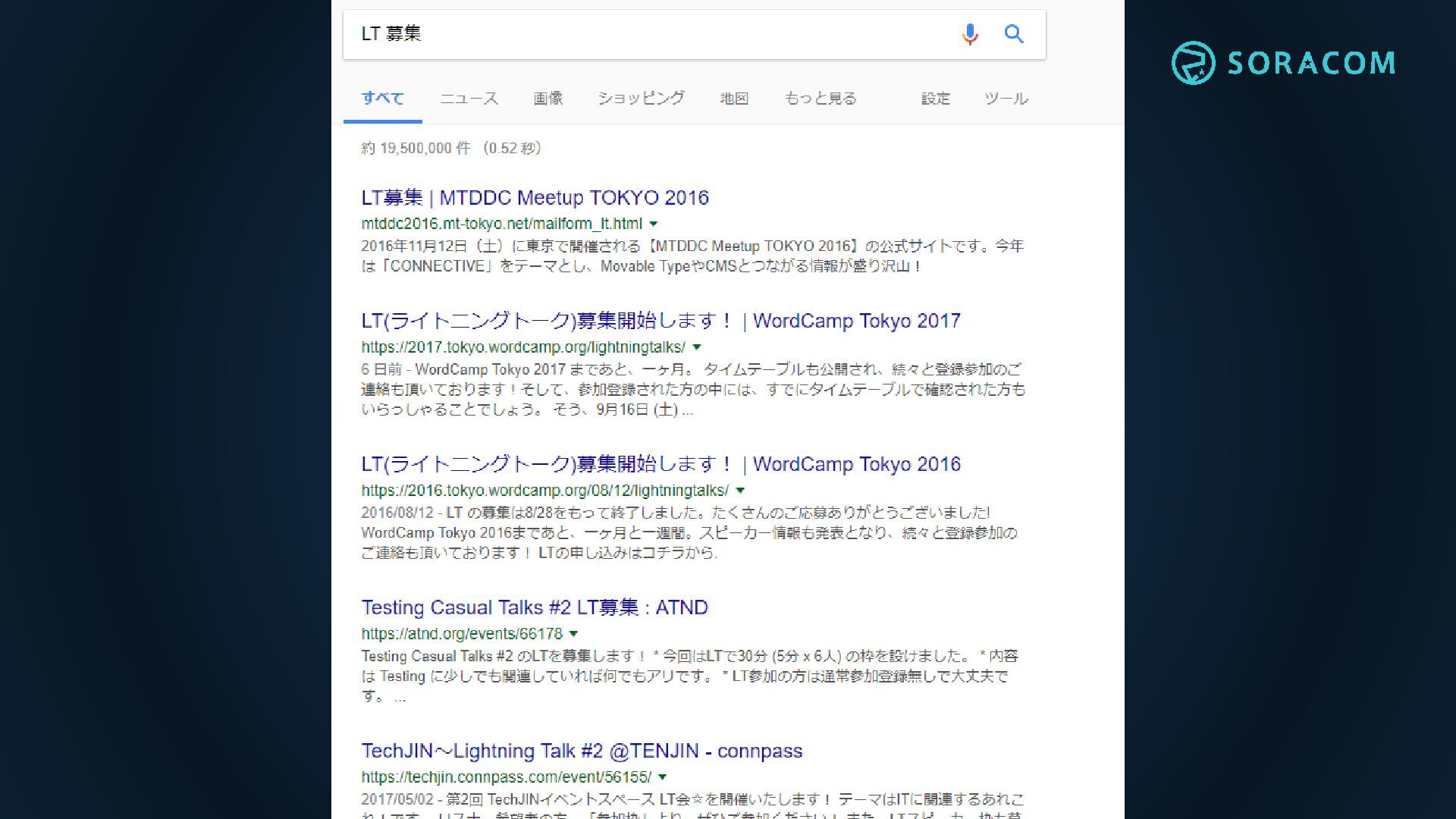

36. LT ライトニング・トーク
38. 5分でやりきる プレゼンテーション

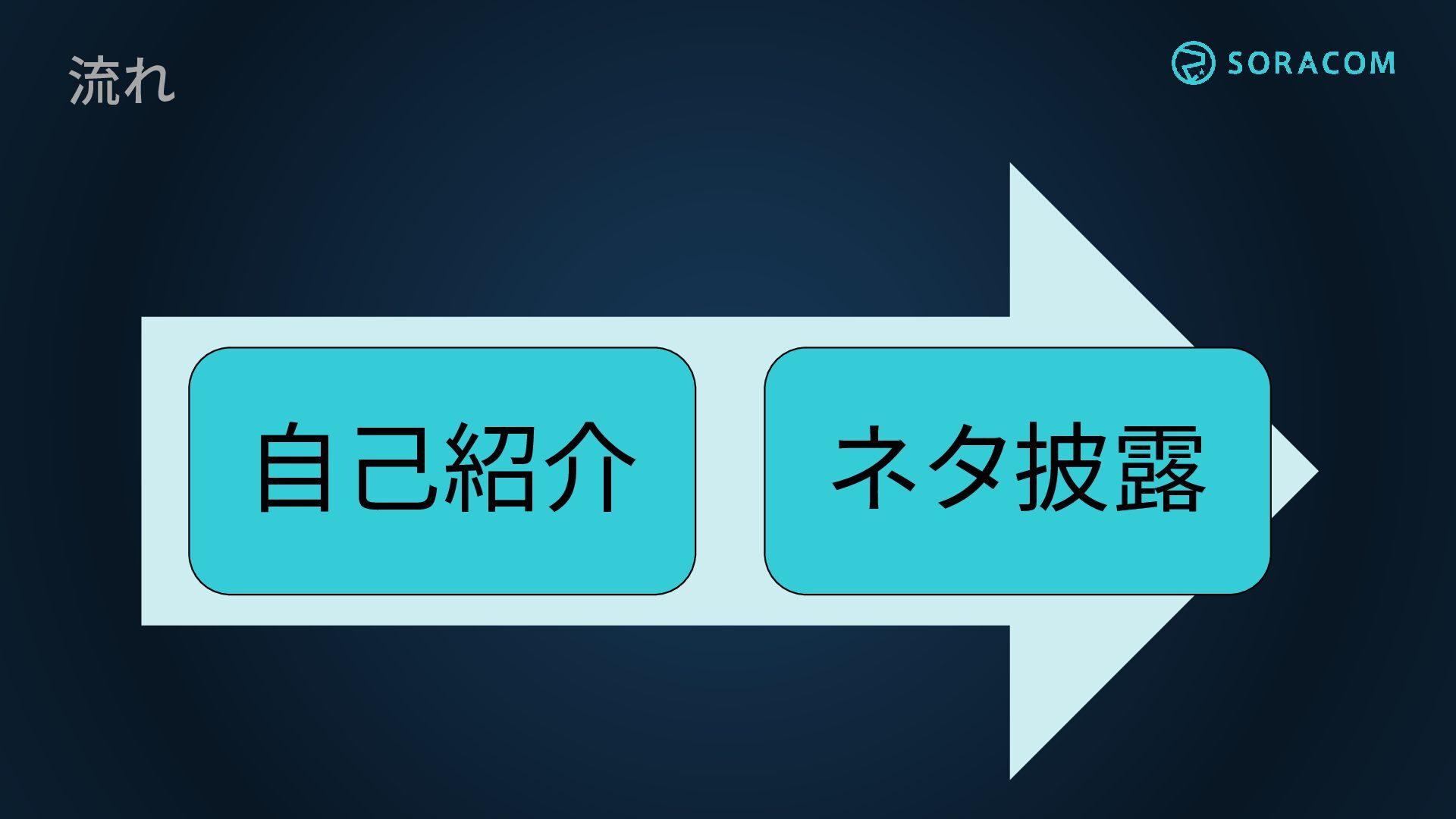

39. 流れ 自己紹介 ネタ披露

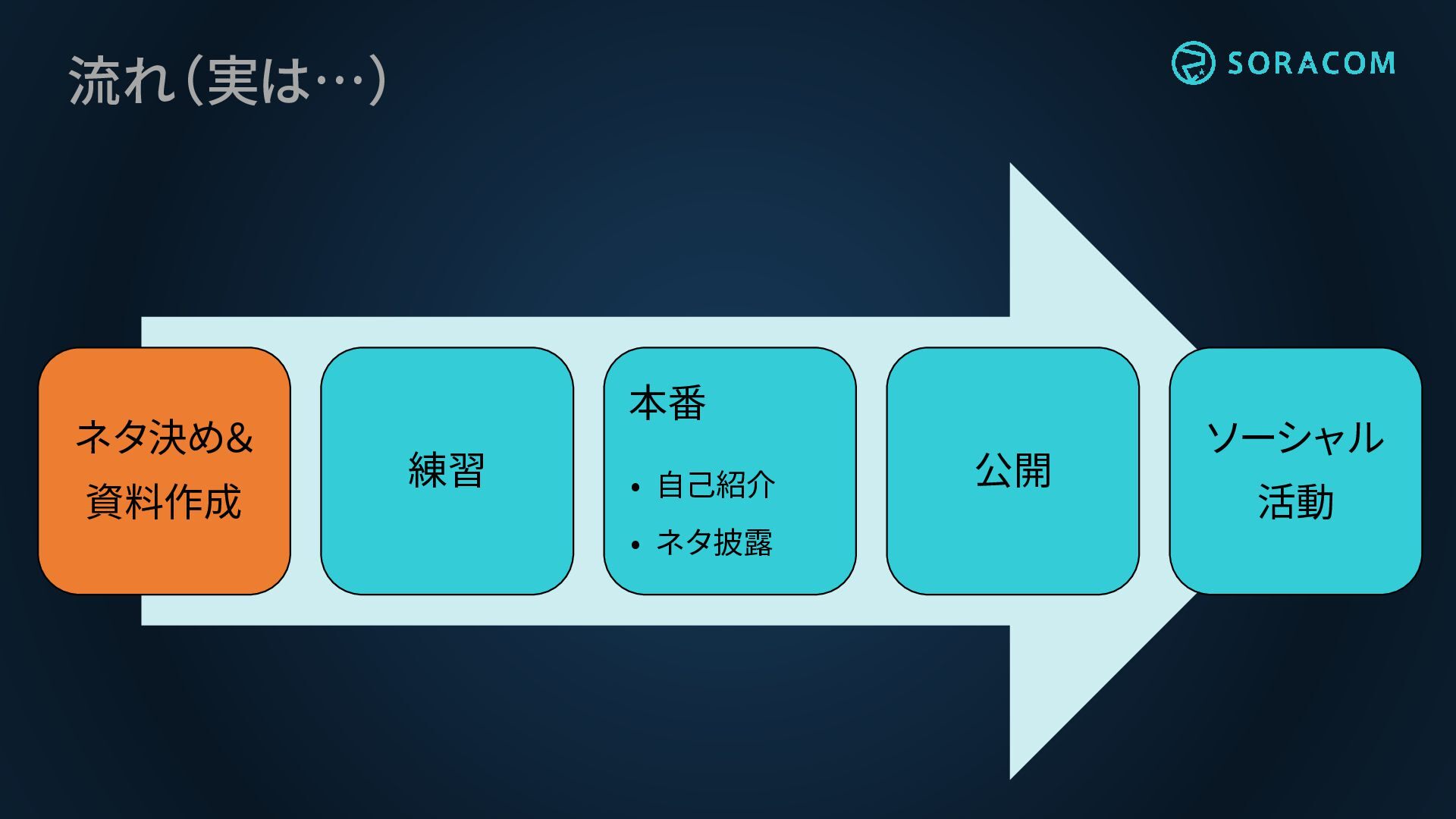

40. 流れ（実は…） ネタ決め＆ 資料作成 本番 練習 • 自己紹介 • ネタ披露 公開 ソーシャル 活動
42. LTのコツ by max@soracom ネタ • 応募してから考えろ。考えてから応募では時すでにおすし 資料 • スライドにゴタゴタ書かない。1スライド1メッセージ。画像だけOK • 30枚超えたら、もうやばい。削りにいけ • 最初から最後までストーリーをつなげろ。最後で最初のメッセージを 反復しろ 緊張対策 • しゃべる順にアニメーションを描けば、覚える必要ないぞ • でも、練習あるのみ。20回くらい練習。どうせ2時間、時間はあるはずだ • 本番で「緊張してまーす」と言ってしまえ
43. 「～～をもっと学びたい、活用したい」
44. 答え： 「～～に関するLTをする」
45. SORACOM UG 信州 #2 LT期待しております！
46. SORACOMの願い クラウド ⇒ 多くのビジネス、Webサービス SORACOM ⇒ 多くのIoTビジネス、システム たくさんの IoTプレイヤーが生まれますように
47. 世界中のヒトとモノをつなげ 共鳴する社会へ
