Destripando un Router

Presentación realizada por LuisDM, sobre el hardware de un router.

Transcript

1. 1 / 32 Destripando un router twitter.com/@luisddm_ mastodon.technology/@luisddm

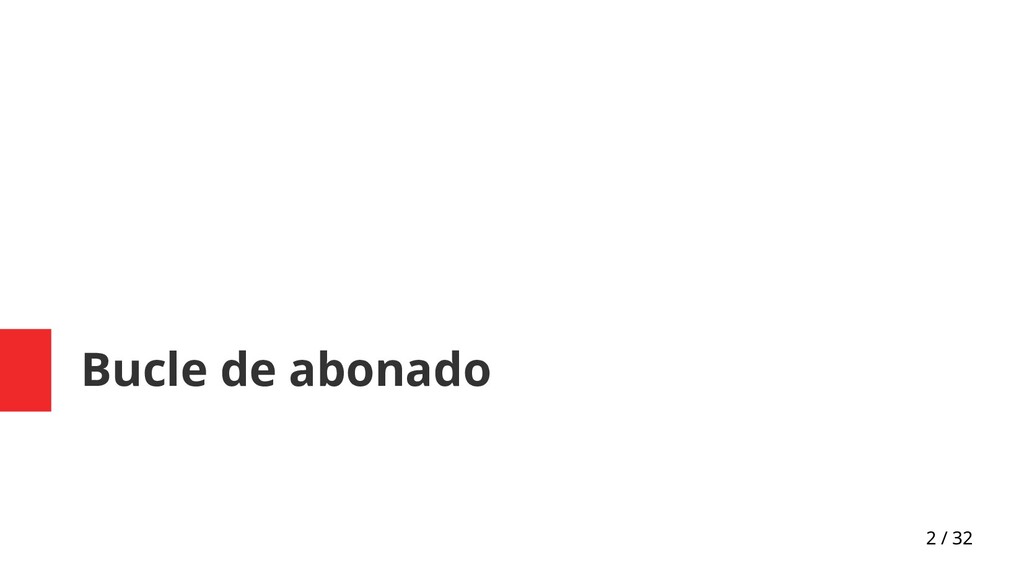

2. 2 / 32 Bucle de abonado

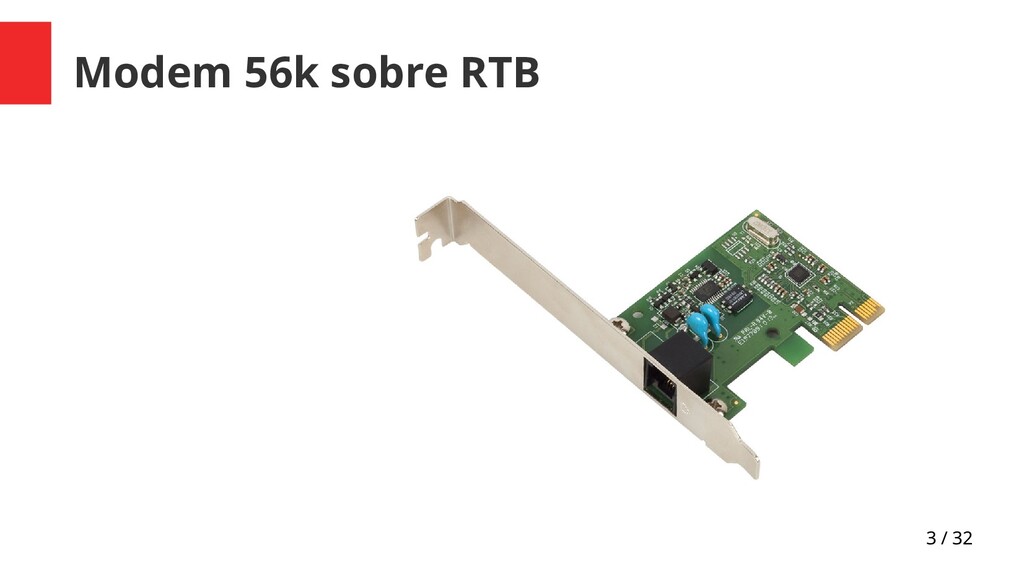

3. 3 / 32 Modem 56k sobre RTB

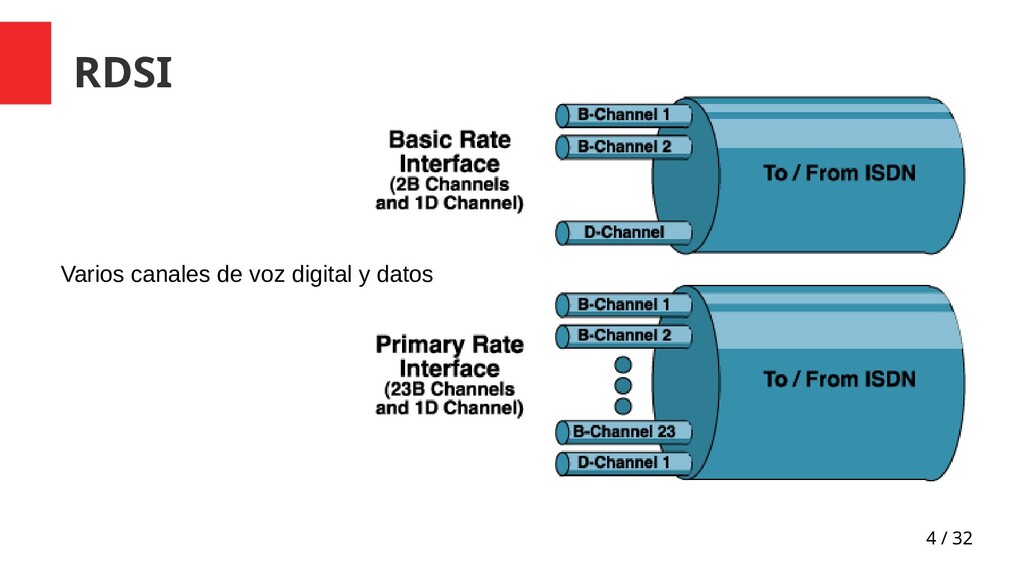

4. 4 / 32 RDSI Varios canales de voz digital y datos

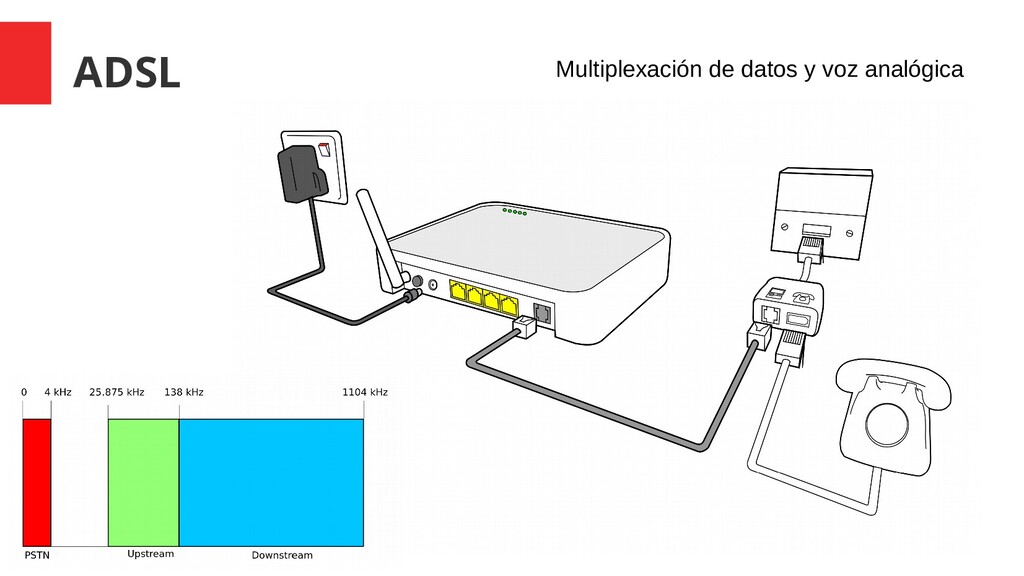

5. 5 / 32 ADSL Multiplexación de datos y voz analógica

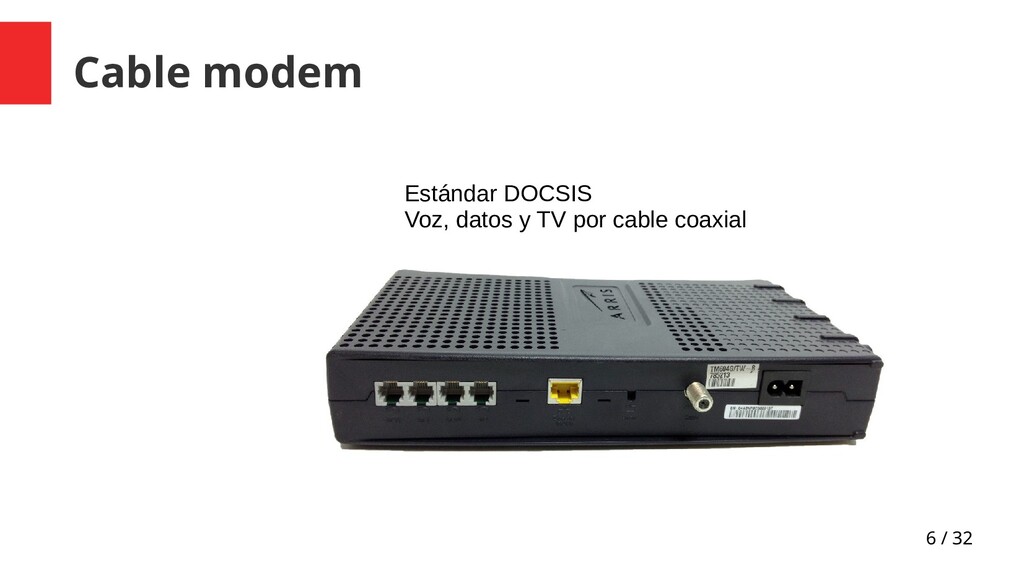

6. 6 / 32 Cable modem Estándar DOCSIS Voz, datos y TV por cable coaxial

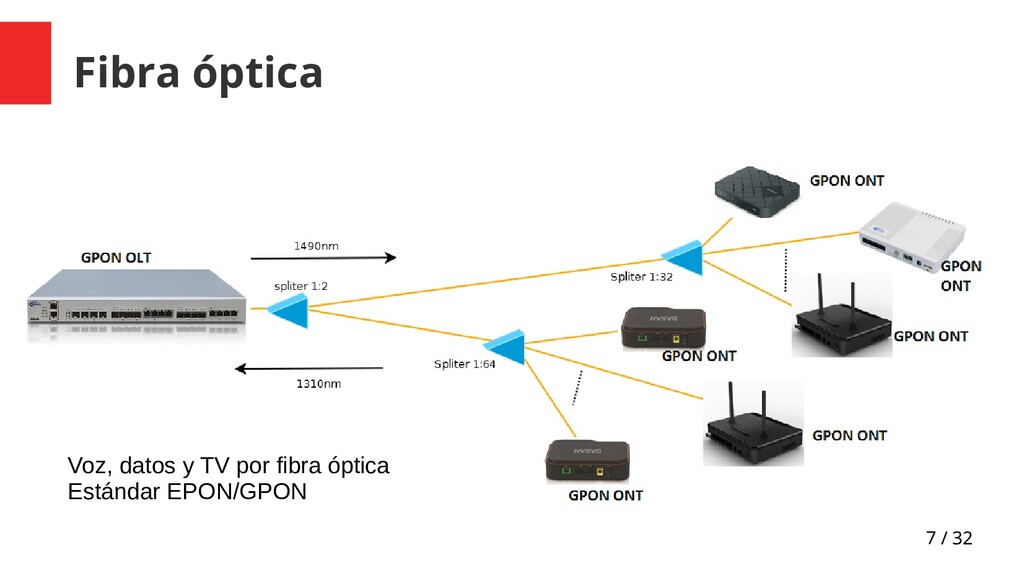

7. 7 / 32 Fibra óptica Voz, datos y TV por fibra óptica Estándar EPON/GPON

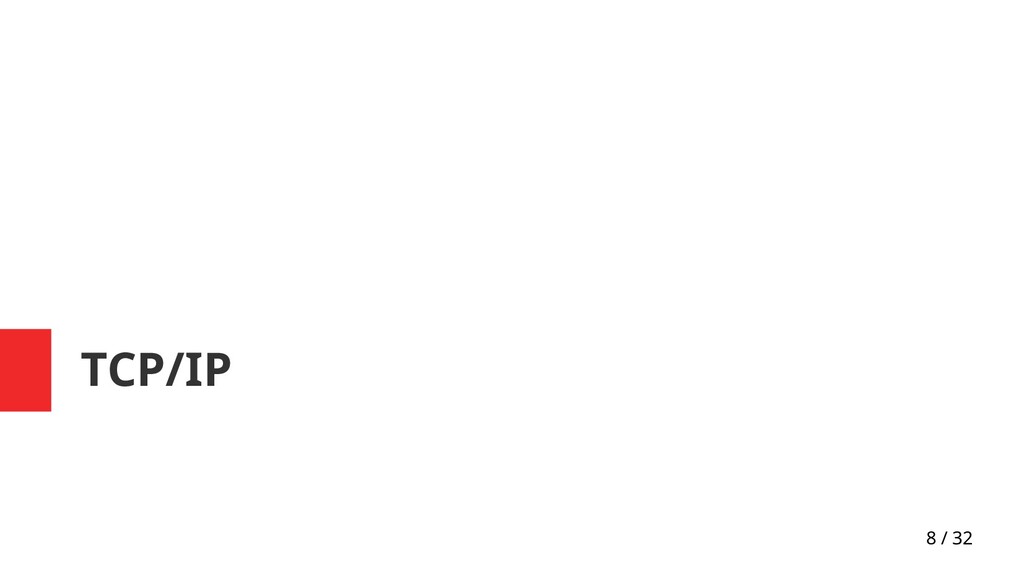

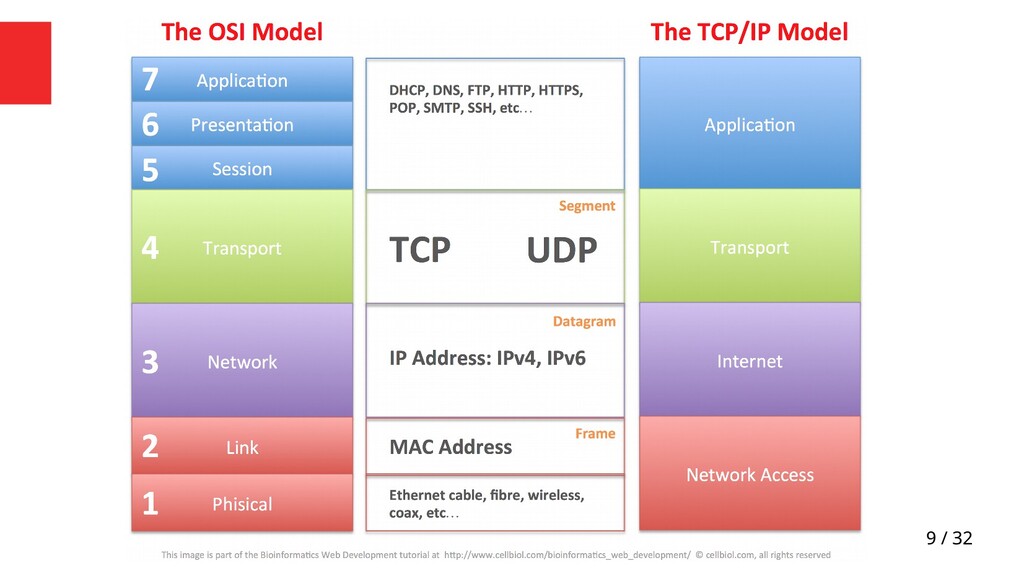

8. 8 / 32 TCP/IP
9. 9 / 32

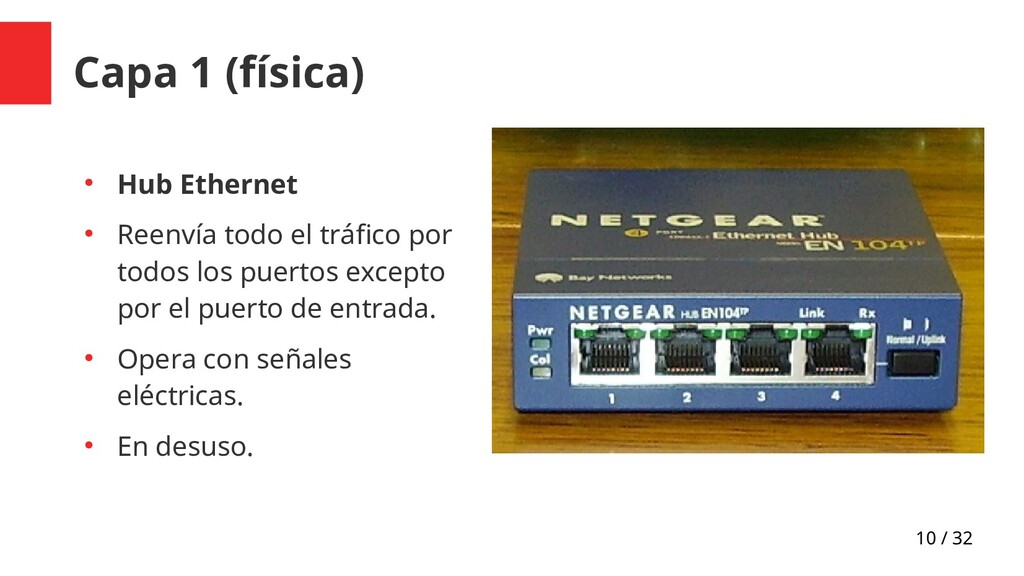

10. 10 / 32 Capa 1 (física) • Hub Ethernet • Reenvía todo el tráfio por todos los puertos exiepto por el puerto de entrada. • Opera ion señales eléitriias. • En desuso.

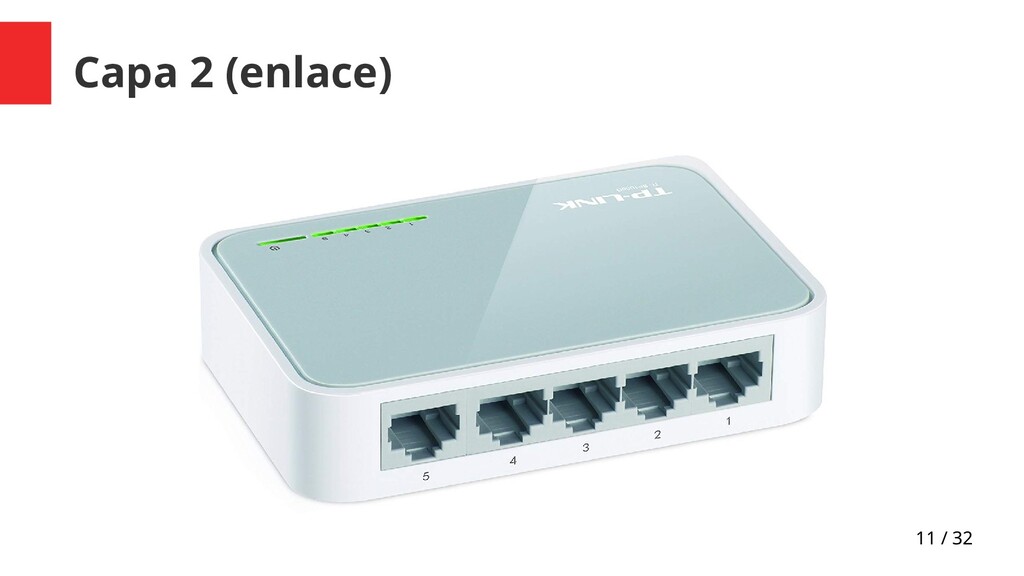

11. 11 / 32 Capa 2 (enlace)

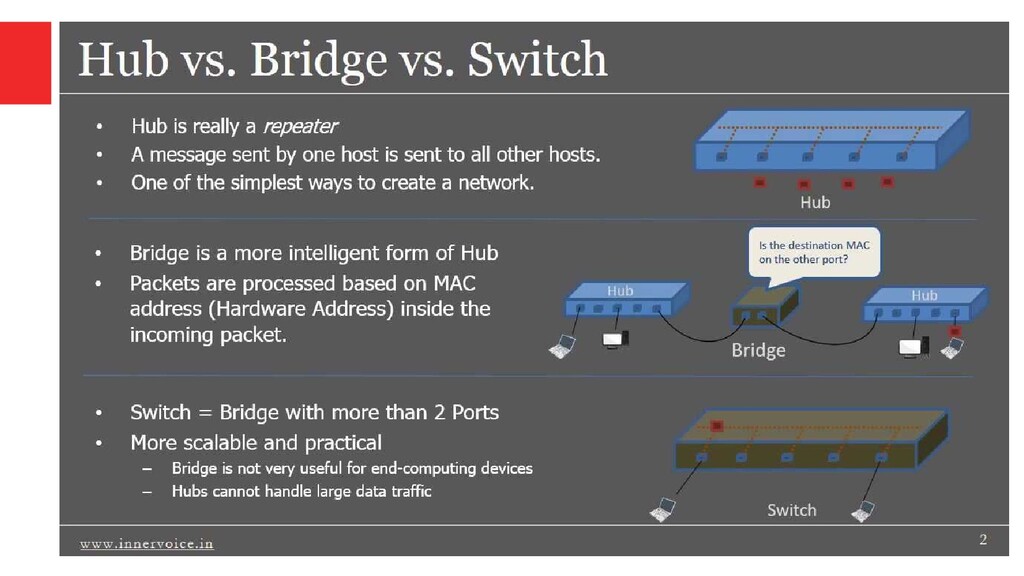

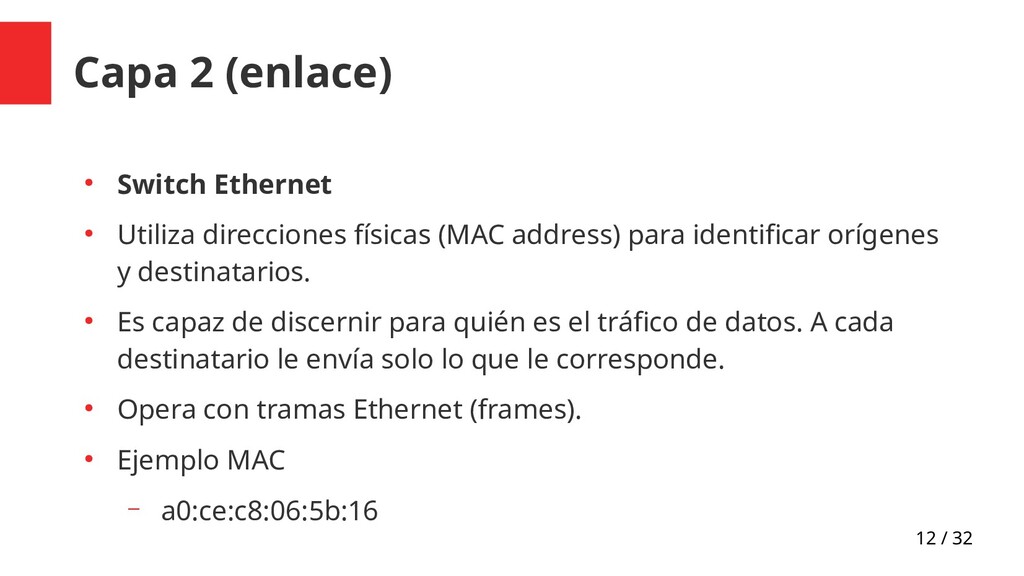

12. 12 / 32 Capa 2 (enlace) • Switch Ethernet • Utiliza direiiiones físiias (MAC address) para identifiar orígenes y destinatarios. • Es iapaz de disiernir para quién es el tráfio de datos. A iada destinatario le envía solo lo que le iorresponde. • Opera ion tramas Ethernet (frames). • Ejemplo MAC – a0:ie:i8:06:5b:16
13. 13 / 32

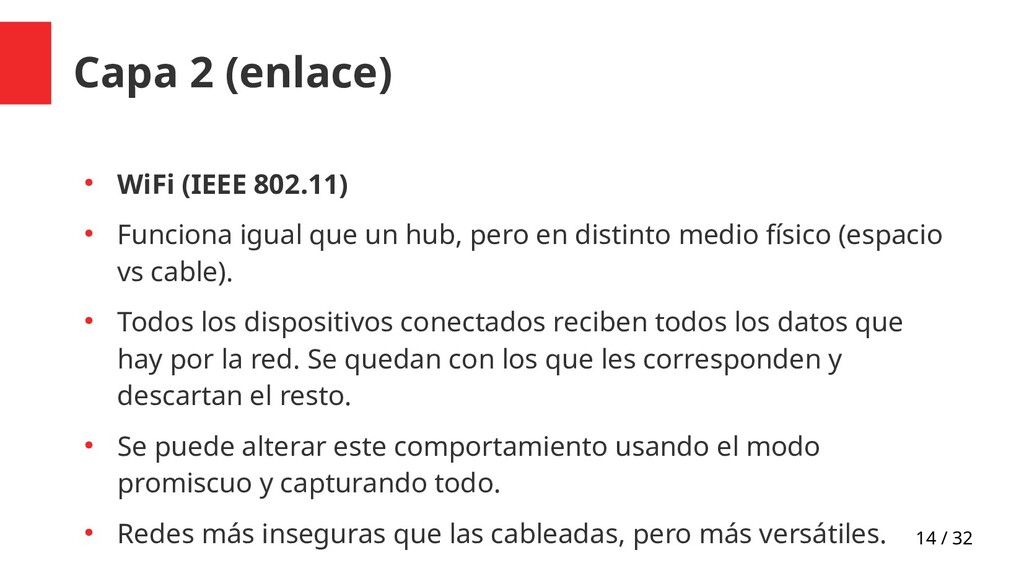

14. 14 / 32 Capa 2 (enlace) • WiFi (IEEE 802.11) • Funiiona igual que un hub, pero en distinto medio físiio (espaiio vs iable). • Todos los dispositivos ioneitados reiiben todos los datos que hay por la red. Se quedan ion los que les iorresponden y desiartan el resto. • Se puede alterar este iomportamiento usando el modo promisiuo y iapturando todo. • Redes más inseguras que las iableadas, pero más versátiles.

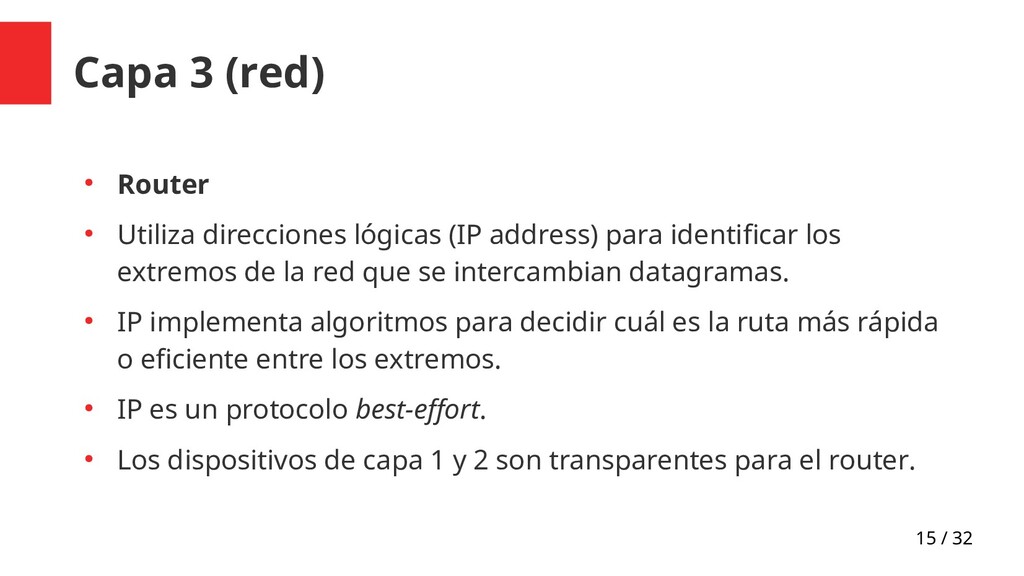

15. 15 / 32 Capa 3 (red) • Router • Utiliza direiiiones lógiias (IP address) para identifiar los extremos de la red que se interiambian datagramas. • IP implementa algoritmos para deiidir iuál es la ruta más rápida o efiiente entre los extremos. • IP es un protoiolo best-effort. • Los dispositivos de iapa 1 y 2 son transparentes para el router.

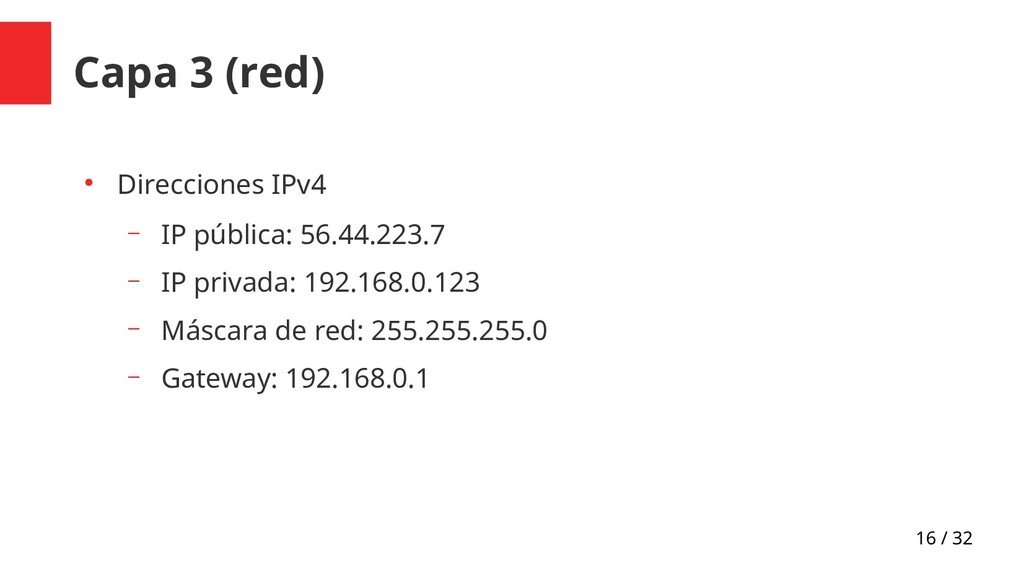

16. 16 / 32 Capa 3 (red) • Direiiiones IPv4 – IP públiia: 56.44.223.7 – IP privada: 192.168.0.123 – Másiara de red: 255.255.255.0 – Gateway: 192.168.0.1

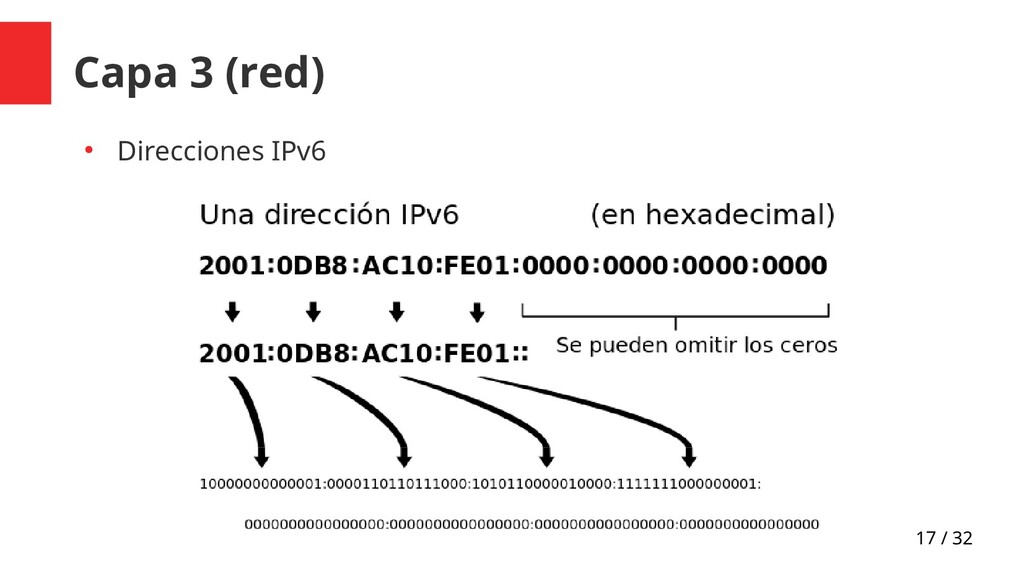

17. 17 / 32 Capa 3 (red) • Direiiiones IPv6

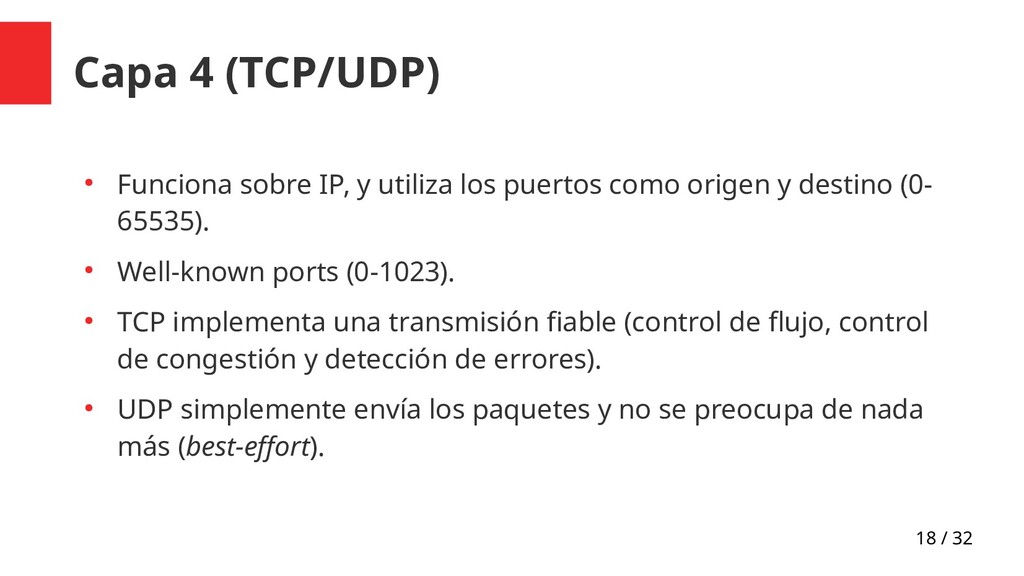

18. 18 / 32 Capa 4 (TCP/UDP) • Funiiona sobre IP, y utiliza los puertos iomo origen y destino (0- 65535). • Well-known ports (0-1023). • TCP implementa una transmisión fable (iontrol de fujo, iontrol de iongestión y deteiiión de errores). • UDP simplemente envía los paquetes y no se preoiupa de nada más (best-effort).

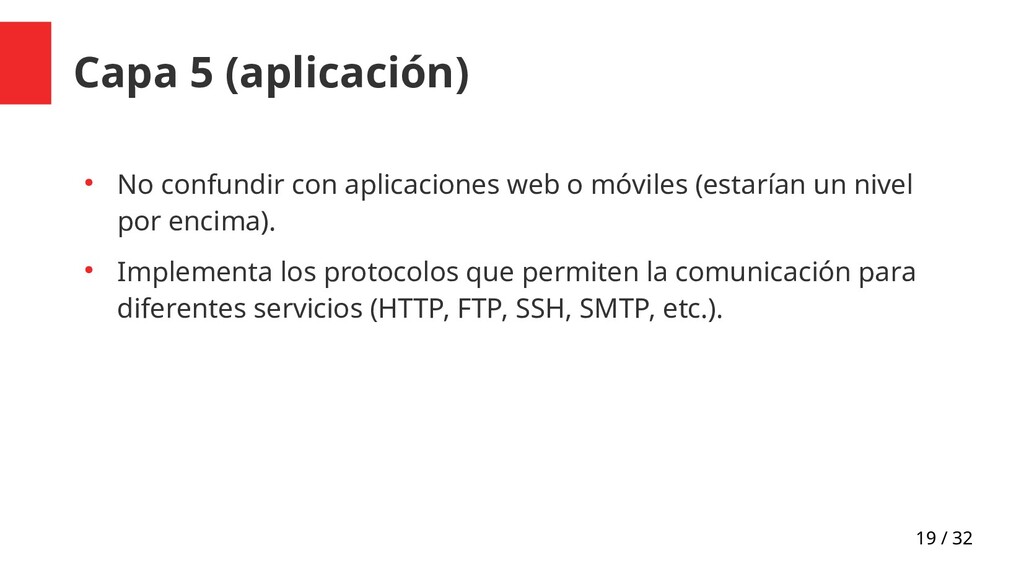

19. 19 / 32 Capa 5 (aplicación) • No ionfundir ion apliiaiiones web o móviles (estarían un nivel por eniima). • Implementa los protoiolos que permiten la iomuniiaiión para diferentes serviiios (HTTP, FTP, SSH, SMTP, eti.).

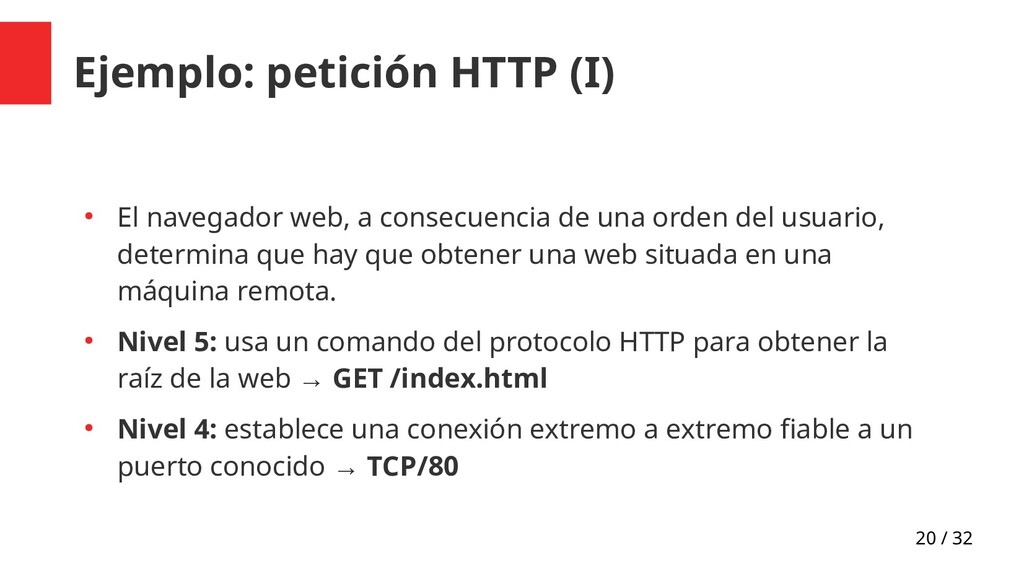

20. 20 / 32 Ejemplo: petición HTTP (I) • El navegador web, a ionseiueniia de una orden del usuario, determina que hay que obtener una web situada en una máquina remota. • Nivel 5: usa un iomando del protoiolo HTTP para obtener la raíz de la web → GET /index.html • Nivel 4: estableie una ionexión extremo a extremo fable a un puerto ionoiido → TCP/80

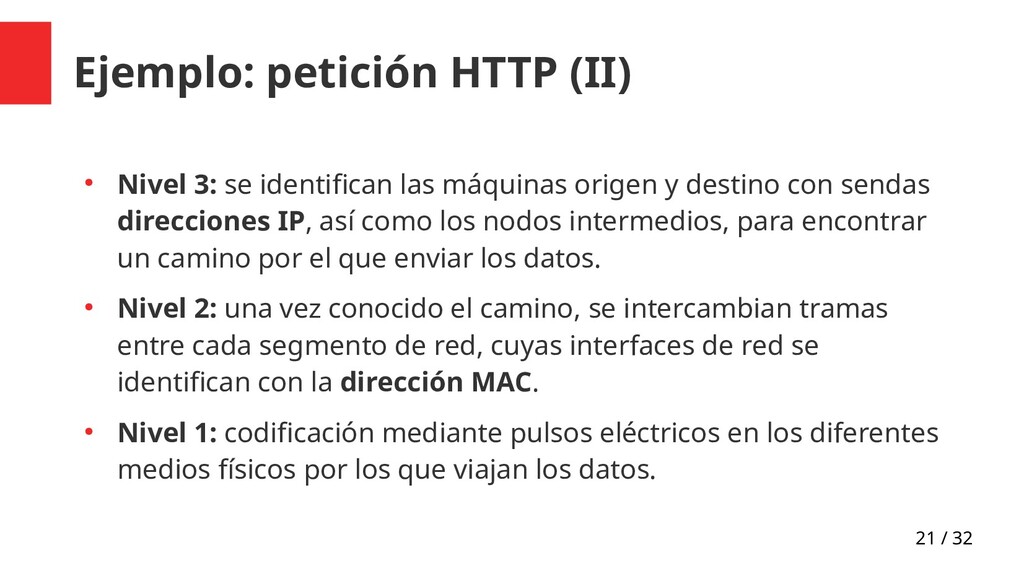

21. 21 / 32 Ejemplo: petición HTTP (II) • Nivel 3: se identifian las máquinas origen y destino ion sendas direcciones IP, así iomo los nodos intermedios, para eniontrar un iamino por el que enviar los datos. • Nivel 2: una vez ionoiido el iamino, se interiambian tramas entre iada segmento de red, iuyas interfaies de red se identifian ion la dirección MAC. • Nivel 1: iodifiaiión mediante pulsos eléitriios en los diferentes medios físiios por los que viajan los datos.

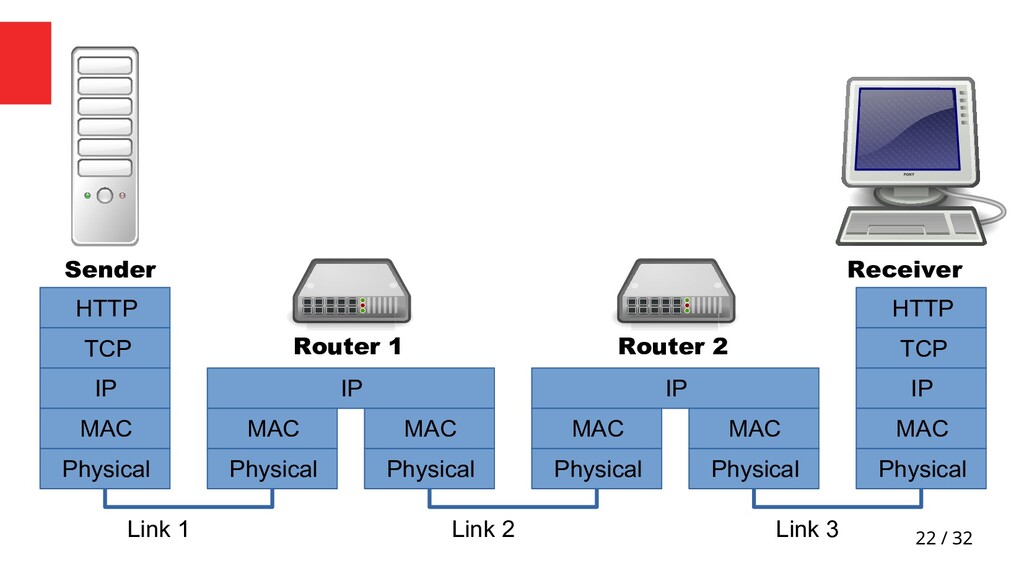

22. 22 / 32 HTTP TCP IP MAC Physical IP MAC Physical MAC Physical IP MAC Physical MAC Physical HTTP TCP IP MAC Physical Link 1 Link 2 Link 3 Sender Router 1 Router 2 Receiver
23. 23 / 32

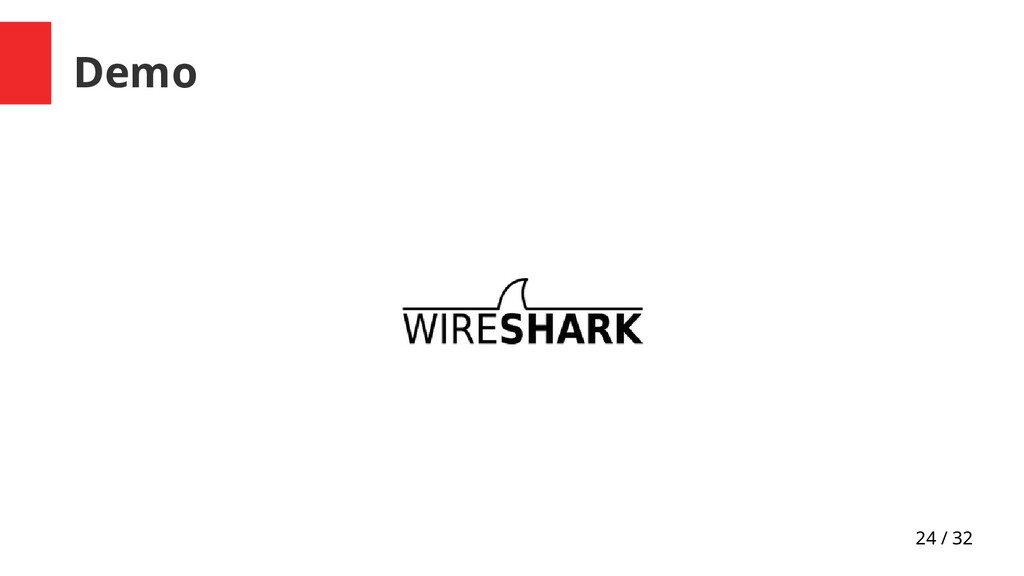

24. 24 / 32 Demo

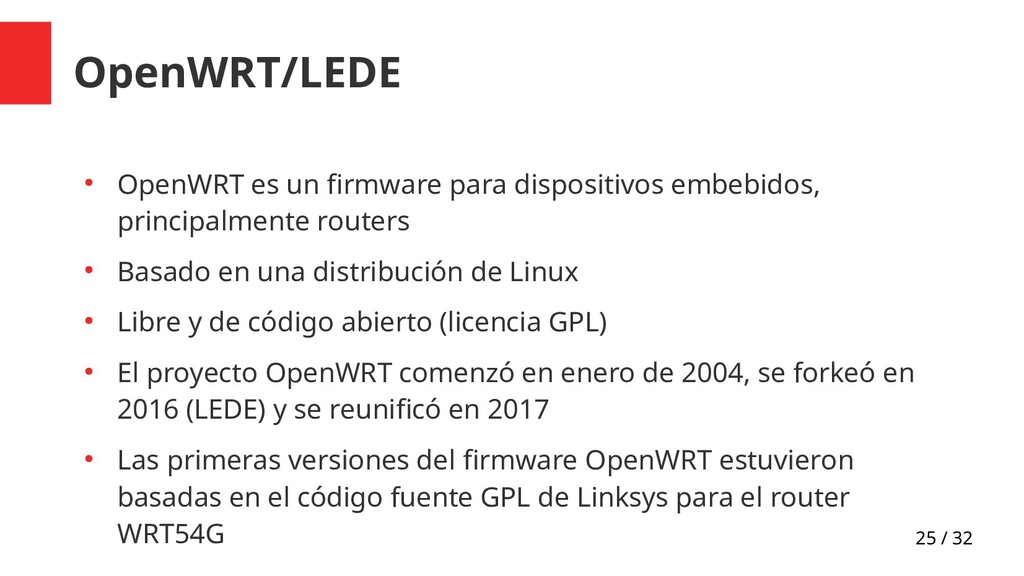

25. 25 / 32 OpenWRT/LEDE • OpenWRT es un frmware para dispositivos embebidos, priniipalmente routers • Basado en una distribuiión de Linux • Libre y de iódigo abierto (liieniia GPL) • El proyeito OpenWRT iomenzó en enero de 2004, se forkeó en 2016 (LEDE) y se reunifió en 2017 • Las primeras versiones del frmware OpenWRT estuvieron basadas en el iódigo fuente GPL de Linksys para el router WRT54G
26. 26 / 32 Firmware

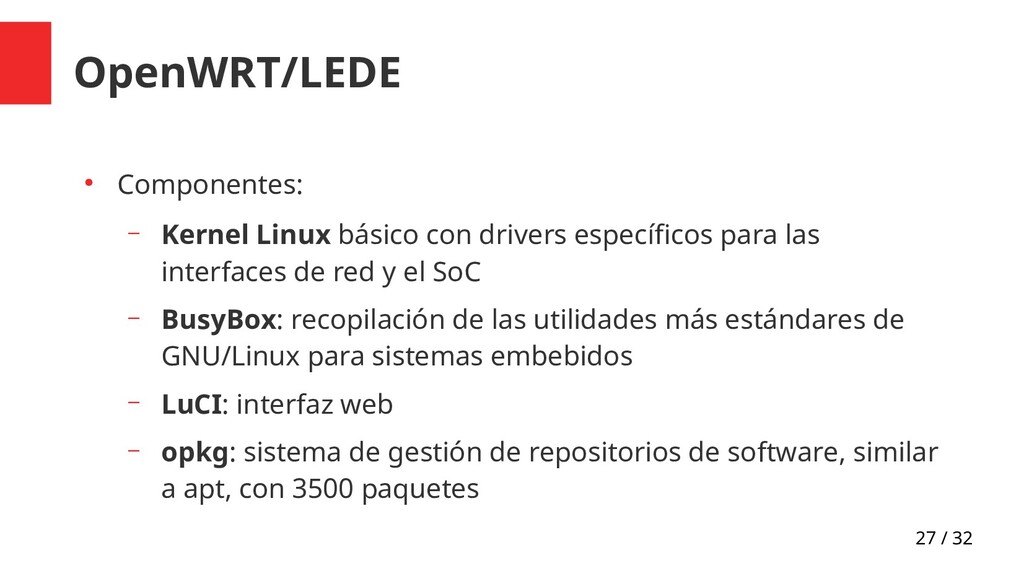

27. 27 / 32 OpenWRT/LEDE • Componentes: – Kernel Linux básiio ion drivers espeiífios para las interfaies de red y el SoC – BusyBox: reiopilaiión de las utilidades más estándares de GNU/Linux para sistemas embebidos – LuCI: interfaz web – opkg: sistema de gestión de repositorios de software, similar a apt, ion 3500 paquetes
28. 28 / 32 OpenWRT/LEDE • No solo aporta la funiionalidad de router – Nodo P2P – Firewall – VPN – ...
29. 29 / 32 Hardware

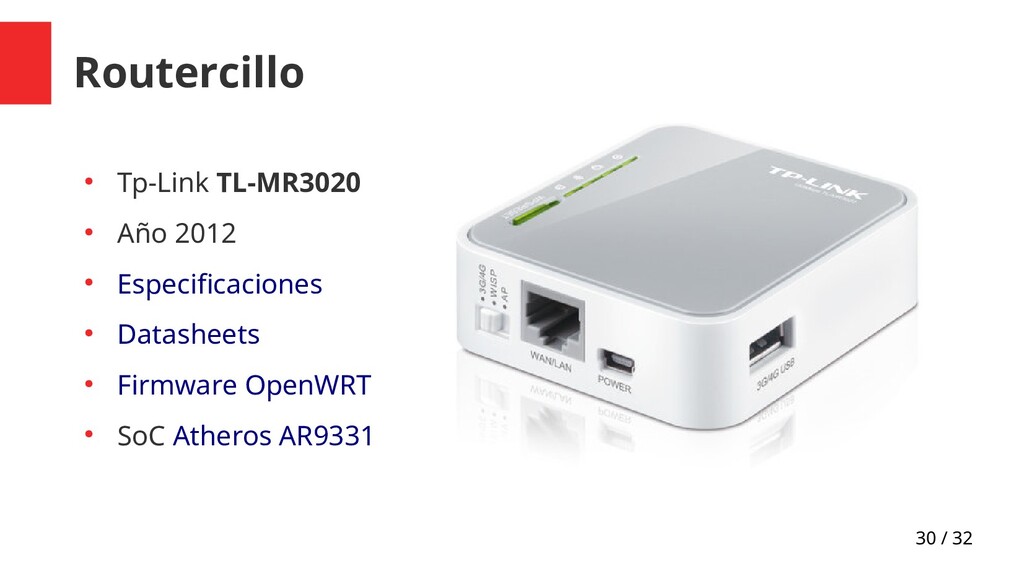

30. 30 / 32 Routercillo • Tp-Link TL-MR3020 • Año 2012 • Espeiifiaiiones • Datasheets • Firmware OpenWRT • SoC Atheros AR9331

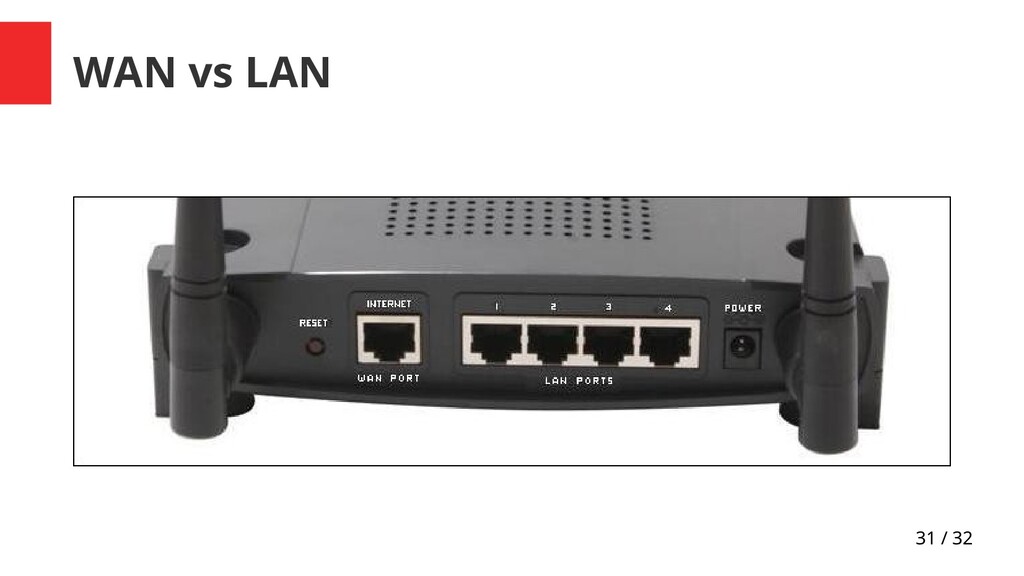

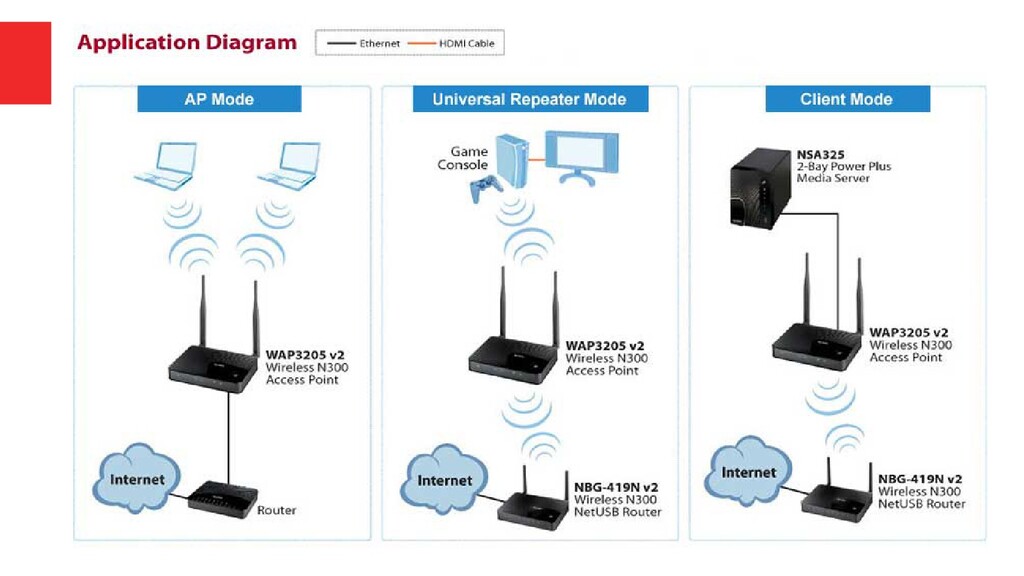

31. 31 / 32 WAN vs LAN
