点群SegmentationのためのTransformerサーベイ

主に点群に対するSemantic Segmentationを目的として、Transformerを適用した研究のサーベイ資料です。

Transcript

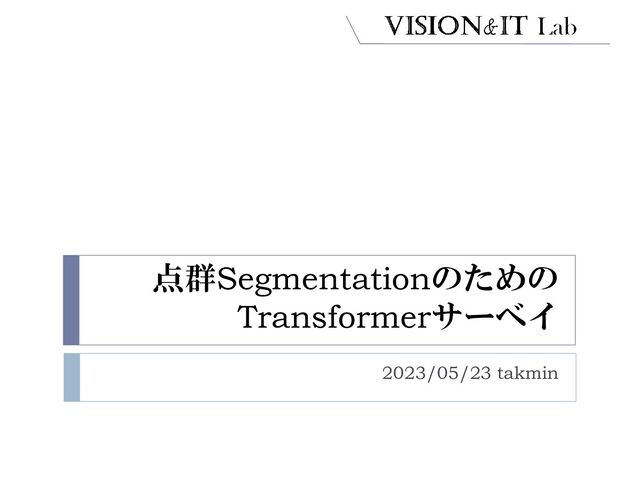

1. 点群Segmentationのための Transformerサーベイ 2023/05/23 takmin
2. 2 自己紹介
3. 自己紹介 3 株式会社ビジョン＆ITラボ 代表取締役 皆川 卓也（みながわ たくや） 博士（工学） 「コンピュータビジョン勉強会＠関東」主催 株式会社フューチャースタンダード 技術顧問 略歴： 1999-2003年 日本HP（後にアジレント・テクノロジーへ分社）にて、ITエンジニアとしてシステム構築、プリ セールス、プロジェクトマネジメント、サポート等の業務に従事 2004-2009年 コンピュータビジョンを用いたシステム/アプリ/サービス開発等に従事 2007-2010年 慶應義塾大学大学院 後期博士課程にて、コンピュータビジョンを専攻 単位取得退学後、博士号取得（2014年） 2009年-現在 フリーランスとして、コンピュータビジョンのコンサル/研究/開発等に従事（2018年法人化） http://visitlab.jp
4. 4 株式会社ビジョン＆ITラボ はコンピュータビジョンとAI によって御社の「こまった」 を助ける会社です
5. ビジョン 技術の町医者 AIビジネスについて、気軽に相談できる
6. 事業内容 1. Ｒ＆Ｄコンサルティング 2. 受託研究/開発 3. 開発マネジメント 4. 開発コンサルティング 5. ビジネス化コンサルティング 6
7. ソリューション/製品 7 深層学習 (Deep Learning) Virtual / Augmented Reality ナンバープレート認識 ビジョン＆ITラボの代表的なソリューション や製品の例を紹介いたします。
8. 深層学習 (Deep Learning) 8 深層学習についてのコンサルティングや開発支援などを 行います。  画像識別  物体検出  領域分割  人物姿勢推定  画像変換  画像生成  etc
9. Virtual Reality/Augmented Reality 9 御社がVirtual RealityやAugmented Realityを用いたビジネ スを行う上で必要な、総合的な技術コンサルティングや開 発/プロダクトを提供します。  特定物体認識  Visual SLAM  三次元スキャン  Face Tracking
10. ナンバープレート認識： Number Plate Recognizer  画像や動画からナンバープレートを読み取ります 入力画像/動画 文字＋座標 Number Plate Recognizer 札幌000 (み) 0000 • Web APIまたはSDKで提供可能 • SDK • LinuxまたはWindows • C++またはPython • アルファベット分類番号および図柄入りナンバープレートにも対応 • GPU不要でロバストかつ高速な認識
11. お問合せ先 11 https://visitlab.jp
12. 12 はじめに
13. 発表の背景 13 「MetaFormerのアイデアはPointNetや点群畳み込み に通じるところがあり、特にPointNetで用いられた （Global Poolingで得られた）大域特徴量と点ごとの特 徴量を結合してShared MLPで変換するというアイデア は、MetaFormer構造の目的とよく似ています。」 コンピュータビジョン最前線 Winter2022 ニュウモン点群深層学習 Deepで挑む３Dへの第一歩 千葉直也 より
14. 発表の背景 14
15. 本資料の目的 15  主にSemantic Segmentationを目的と して、点群にTransformerを適用した 手法について調査  どのように適用したのか？  Vision Transformer、MLP Mixer、Pool Formerなどと何が違うのか？  PointNet/PointNet++と何が違うの か？
16. 本資料の内容 16  PointNetのおさらい  PointNet  PointNet++  PointNeXt  Transformerのおさらい  Transformer  Vision Transformer  MLP Mixer  Meta Former (Pool Former)  点群＋Transformer  Point Transformer  Point Transformer V2  Point Mixer  Point Cloud Transformer  Point Voxel Transformer  Dual Transformer  Fast Point Transformer  Point BERT  Stratified Transformer  OctFormer  Self-positioning Point-based Transformer  まとめ
17. 17 PointNetのおさらい
18. PointNetおさらい：出典 18  PointNet  Qi, C. R., Su, H., Mo, K., & Guibas, L. J. (2017). PointNet : Deep Learning on Point Sets for 3D Classification and Segmentation Big Data + Deep Representation Learning. IEEE Conference on Computer Vision and Pattern Recognition (CVPR).  PointNet++  Qi, C. R., Yi, L., Su, H., & Guibas, L. J. (2017). PointNet++: Deep Hierarchical Feature Learning on Point Sets in a Metric Space. Conference on Neural Information Processing Systems (NeurIPS)  PointNeXt  Qian, G., Li, Y., Peng, H., Mai, J., Hammoud, H. A. A. K., Elhoseiny, M., & Ghanem, B. (2022). PointNeXt: Revisiting PointNet++ with Improved Training and Scaling Strategies. Conference on Neural Information Processing Systems (NeurIPS).
19. PointNet 19  各点群の点を独立に（周辺の点を参照せず）MLPで特徴量を学習  Global Max Poolingで点群全体の特徴量を取得
20. PointNet 20  各点群の点を独立に（周辺の点を参照せず）MLPで特徴量を学習  Global Max Poolingで点群全体の特徴量を取得 直交行列（≒回 転行列）を学習 し、座標変換
21. PointNet 21  各点群の点を独立に（周辺の点を参照せず）MLPで特徴量を学習  Global Max Poolingで点群全体の特徴量を取得 直交行列（≒回 転行列）を学習 し、座標変換 座標値（3次元） を特徴量（64次 元）へ変換
22. PointNet 22  各点群の点を独立に（周辺の点を参照せず）MLPで特徴量を学習  Global Max Poolingで点群全体の特徴量を取得 直交行列（≒回 転行列）を学習 し、座標変換 座標値（3次元） を特徴量（64次 元）へ変換 64次元の直 交行列を学 習し、特徴量 を変換
23. PointNet 23  各点群の点を独立に（周辺の点を参照せず）MLPで特徴量を学習  Global Max Poolingで点群全体の特徴量を取得 直交行列（≒回 転行列）を学習 し、座標変換 座標値（3次元） を特徴量（64次 元）へ変換 64次元の直 交行列を学 習し、特徴量 を変換 特徴量の変換 （点ごと）
24. PointNet 24  各点群の点を独立に（周辺の点を参照せず）MLPで特徴量を学習  Global Max Poolingで点群全体の特徴量を取得 直交行列（≒回 転行列）を学習 し、座標変換 座標値（3次元） を特徴量（64次 元）へ変換 64次元の直 交行列を学 習し、特徴量 を変換 特徴量の変換 （点ごと） Max Poolingで全点 の特徴を統合し、 Global特徴を算出
25. PointNet 25  各点群の点を独立に（周辺の点を参照せず）MLPで特徴量を学習  Global Max Poolingで点群全体の特徴量を取得 直交行列（≒回 転行列）を学習 し、座標変換 座標値（3次元） を特徴量（64次 元）へ変換 64次元の直 交行列を学 習し、特徴量 を変換 特徴量の変換 （点ごと） Max Poolingで全点 の特徴を統合し、 Global特徴を算出 Classification Score
26. PointNet 26  各点群の点を独立に（周辺の点を参照せず）MLPで特徴量を学習  Global Max Poolingで点群全体の特徴量を取得 直交行列（≒回 転行列）を学習 し、座標変換 座標値（3次元） を特徴量（64次 元）へ変換 64次元の直 交行列を学 習し、特徴量 を変換 特徴量の変換 （点ごと） Max Poolingで全点 の特徴を統合し、 Global特徴を算出 Global特徴 を各点の特 徴に追加 Segmentation Task
27. PointNet 27  各点群の点を独立に（周辺の点を参照せず）MLPで特徴量を学習  Global Max Poolingで点群全体の特徴量を取得 直交行列（≒回 転行列）を学習 し、座標変換 座標値（3次元） を特徴量（64次 元）へ変換 64次元の直 交行列を学 習し、特徴量 を変換 特徴量の変換 （点ごと） Max Poolingで全点 の特徴を統合し、 Global特徴を算出 Global特徴 を各点の特 徴に追加 特徴量の変換 （点ごと）
28. PointNet 28  各点群の点を独立に（周辺の点を参照せず）MLPで特徴量を学習  Global Max Poolingで点群全体の特徴量を取得 直交行列（≒回 転行列）を学習 し、座標変換 座標値（3次元） を特徴量（64次 元）へ変換 64次元の直 交行列を学 習し、特徴量 を変換 特徴量の変換 （点ごと） Max Poolingで全点 の特徴を統合し、 Global特徴を算出 Global特徴 を各点の特 徴に追加 特徴量の変換 （点ごと） 特徴量から各点 のラベルスコア 算出 (Segmentation)
29. PointNet++ 29  PointNetを階層的に適用  点群をクラスタ分割→PointNet→クラスタ内で統合を繰 り返す
30. PointNet++ 30  PointNetを階層的に適用  点群をクラスタ分割→PointNet→クラスタ内で統合を繰 り返す Farthest Point Samplingでサンプリン グした点を中心に半 径rでグルーピング （オーバーラップあり）
31. PointNet++ 31  PointNetを階層的に適用  点群をクラスタ分割→PointNet→クラスタ内で統合を繰 り返す グループごとに PointNetを適用
32. PointNet++ 32  PointNetを階層的に適用  点群をクラスタ分割→PointNet→クラスタ内で統合を繰 り返す サンプリング＋グルーピン グ＋PointNetを繰り返し
33. PointNet++ 33  PointNetを階層的に適用  点群をクラスタ分割→PointNet→クラスタ内で統合を繰 り返す K近傍の点から、 距離に基づいた重 み付き和でアップ サンプルした点の 特徴量を補間
34. PointNet++ 34  PointNetを階層的に適用  点群をクラスタ分割→PointNet→クラスタ内で統合を繰 り返す 各点単独で PointNet
35. PointNet++ 35  PointNetを階層的に適用  点群をクラスタ分割→PointNet→クラスタ内で統合を繰 り返す アップサンプルと PointNetを繰り返し
36. PointNeXt 36  PointNet++の性能を以下の仕組みによって大幅改善  Data Augmentation、最適化手法、ハイパーパラメータを最新研究の 知見に基づき再調整  受容野を広げるために、Groupingの際に近傍との相対距離を正規 化  層を深くするために、Inverted Residual MLP (InvResMLP)ブロックを 導入
37. 37 Transformerのおさらい
38. Transformerおさらい: 出典 38  Transformer  Vaswani, A., Shazeer, N., Parmar, N., Uszkoreit, J., Jones, L., Gomez, A. N., Kaiser, L., & Polosukhin, I. (2017). Attention Is All You Need. Advances in Neural Information Processing Systems (NeurIPS).  Vision Transformer  Dosovitskiy, A., Beyer, L., Kolesnikov, A., Weissenborn, D., Zhai, X., Unterthiner, T., Dehghani, M., Minderer, M., Heigold, G., Gelly, S., Uszkoreit, J., & Houlsby, N. (2021). An Image Is Worth 16x16 Words: Transformers For Image Recognition At Scale. International Conference on Learning Representations (ICLR).
39. Transformerおさらい: 出典 39  MLP Mixer  Tolstikhin, I., Houlsby, N., Kolesnikov, A., Beyer, L., Zhai, X., Unterthiner, T., Yung, J., Steiner, A., Keysers, D., Uszkoreit, J., Lucic, M., & Dosovitskiy, A. (2021). MLP-Mixer: An all-MLP Architecture for Vision. Advances in Neural Information Processing Systems  Meta Former (Pool Former)  Yu, W., Luo, M., Zhou, P., Si, C., Zhou, Y., Wang, X., Feng, J., & Yan, S. (2022). MetaFormer is Actually What You Need for Vision. Proceedings of the IEEE Computer Society Conference on Computer Vision and Pattern Recognition
40. Transformer 40  自然言語処理の分野で提案され た手法で、EncoderとDecoderで構 成される。  Encoderは単語列や時系列信号 等のシーケンスを入力として、特 徴ベクトルのシーケンスへ変換す る。  Decoderは特徴ベクトルのシーケ ンスを受け取り、入力シーケンス の再現、または別のシーケンスを 出力する（例：翻訳）  Attention（注意機構）という仕組み を用いることで、例えば単語同士 の関係の重要度などを特徴ベクト ルに埋め込んでいる。
41. Attention 41  Queryによって、メモリ（Key- Value）の中から必要な情報 を選択的に取得する仕組み  例：翻訳のケース  Query:  日本語の単語（特徴ベクトル）  Key, Value:  英語の文章（英単語特徴ベク トル群）  出力：  英語の各単語ベクトルの重み 付き和  重みはQueryと関連が高いも のほど大きい Query Key Value
42. Attention 42  Self-Attention  Cross-Attention 𝑊𝑄 𝑊𝐾 𝑊𝑉 Q K V 𝑊𝑄 𝑊𝐾 𝑊𝑉 Q K V
43. Attention 43 QueryとKeyの内積を計算し、Query に対するKeyの類似度を算出 𝑸𝑲T スケール調整(𝑑𝑘:入力次元数) 𝑸𝑲T 𝑑𝑘 類似度に基づいた重み softmax 𝑸𝑲T 𝑑𝑘 Valueの重み付き和 softmax 𝑸𝑲T 𝑑𝑘 𝑽
44. Multi-Head Attention 44  Single-HeadのAttentionを 複数並列に並べることで、 複数のAttention表現を取 得  入力次元は計算量を抑え るためにHead数hで除算し た数
45. Vision Transformer 45  画像を16x16のパッチに分割し、パッチをトークンとして Transformer Encoderを適用したところ、State-of-the-artの CNNに匹敵する性能
46. MLP Mixer 46  Self-Attentionを特徴ベクトルの転置＋MLPで置き換える ことで、Vision Transformerに匹敵する性能 Patch(トークン) の混ぜ合わせ Channelの混ぜ 合わせ
47. Meta Former 47  Vision TransformerやMLP Mixerを、Token Mixing + Channel Mixingというアーキテクチャで一般化
48. Pool Former 48  Token MixingをGlobal Average Poolingのようなシンプル な方法で実現しても、Vision TransformerやMLP Mixerに 匹敵する性能
49. 49 点群＋Transformer Visionとの比較
50. Point Transformer 50  Zhao, H., Jiang, L., Jia, J., Torr, P., & Koltun, V. (2021). Point Transformer. International Conference on Computer Vision (ICCV).  点群にTransformerを適用した最初期の論文の一つ  Vector AttentionやPositional Embeddingに相対座標を利用す る等、Transformerを点群に適用するにあたり、様々な工夫を 施している。  SegmentationおよびClassificationタスクで当時のState-of-the- Artを達成
51. Point Transformer 51 Semantic Segmentation Classification  ネットワーク構造
52. Point Transformer 52  MLPブロック 座標を特徴 量へ変換
53. Point Transformer 53  Point Transformerブロック 入力特徴量 座標 近傍点を使った特徴量変換
54. Point Transformer 54  Point Transformerブロック 入力特徴量 座標 近傍点を使った特徴量変換
55. Point Transformer ブロック 55 入力特徴量 座標 x𝑗 , 𝑝𝑗 x𝑖 , 𝑝𝑖 K近傍
56. Point Transformer ブロック 56 入力特徴量 座標 x p x φ x𝑖 − 𝜓(x𝑗 ) Query Key x𝑗 , 𝑝𝑗 x𝑖 , 𝑝𝑖 𝛿 = 𝜃 p𝑖 − p𝑗 MLP 相対座標 Positional Embedding 𝛼 x𝑗 MLP Value K近傍
57. Point Transformer ブロック 57 入力特徴量 座標 x𝑗 , 𝑝𝑗 x𝑖 , 𝑝𝑖 𝛾 φ x𝑖 − 𝜓 x𝑗 + 𝛿 Query Key Positional Embedding 𝛾𝑖−1 𝛾𝑖−𝐾 𝛾𝑖−𝑗 … … 𝛼 x𝑗 + 𝛿 Value Positional Embedding 𝛼1 𝛼𝐾 𝛼𝑗 … … K近傍
58. K近傍 Point Transformer ブロック 58 入力特徴量 座標 x𝑗 , 𝑝𝑗 x𝑖 , 𝑝𝑖 y𝑖 = ෍ x𝑗∈𝜒(𝑖) 𝜎 𝛾 φ x𝑖 − 𝜓 x𝑗 + 𝛿 ⊙ 𝛼 x𝑗 + 𝛿 チャネル方向にSoftmax ⊙ 要素ごと の積 総和 Vector Attention 𝜎
59. Point Transformer 59  Transition Downブロック ダウンサンプリング サンプリング サンプリングした点のK近 傍の特徴量をMLPで変換 K個の特徴量のMax Pooling
60. Point Transformer 60  Transition Upブロック アップサンプリング Skip Connection ３近傍点で補間
61. Point Transformer 61  実験：S3DIS dataset
62. Point Transformer 62  実験： ModelNet40, ShapeNetPart
63. Vision TransformerとPoint Transformerの違 い 63 Vision Transformer Point Transformer QueryとKey の相関 内積 差分＋MLP Attention • スカラー • Multi-Head • ベクトル（チャネ ル方向にも重み づけ） • Single-Head Positional Embedding ランダムな初期値 から学習 点の相対座標＋ MLP Token Mixing 画像全体 K近傍点 PointTransformerV2 ではMulti-Head
64. Point Transformer V2 64  Wu, X., Lao, Y., Jiang, L., Liu, X., & Zhao, H. (2022). Point Transformer V2: Grouped Vector Attention and Partition- based Pooling. Advances in Neural Information Processing Systems (NeurIPS), NeurIPS  Point Transformerに対して、以下を導入することで性能改善  Grouped Vector Attention  より強力なPositional Embedding  Partition Based Pooling
65. Point Transformer V2 65
66. Point Transformer V2 66 Multi-Head版 のVector Attention
67. Point Transformer V2 67 より強力な Positional Embedding
68. Point Transformer V2 68 K近傍での Pooling/Unpooling 空間をパーティションに区 切ってPooling/Unpooling
69. Point Transformer V2 69  実験：ScanNet v2, S3DIS dataset
70. PointMixer 70  Choe, J., Park, C., Rameau, F., Park, J., & Kweon, I. S. (2022). PointMixer: MLP-Mixer for Point Cloud Understanding. European Conference on Computer Vision (ECCV)  MLP Mixerを、点群のような疎で乱雑なデータに対して適用す るために、Token-Mixing部分をChannel-MixingとSoftmaxの組 み合わせで置き換え  Inter-Set、Intra-Set、Hierarchical-Setの３パターンでmixing  高効率
71. PointMixer 71  基本構造はPoint Transformerと同じ
72. PointMixer 72  基本構造はPoint Transformerと同じ
73. PointMixer 73  Mixer Block 入力特徴量 座標
74. PointMixer 74  Mixer Block 入力特徴量 座標 チャネル方向にSoftmax ⊙ 要素ごと の積 𝜎 𝑔2 𝑔3 𝐲𝒊 Σ
75. PointMixer 75  Mixer Block 入力特徴量 座標 ★をk近傍点•の特徴量を用いてアップデート
76. PointMixer 76  Mixer Block 入力特徴量 座標 ★は★から見たk近傍点の１つ ★の特徴量を用いて★をアップデート
77. PointMixer 77  基本構造はPoint Transformerと同じ
78. PointMixer 78  基本構造はPoint Transformerと同じ ダウンサンプリング
79. PointMixer 79  基本構造はPoint Transformerと同じ ダウンサンプリング サンプリングした点の特徴量をK近傍からアップデート
80. PointMixer 80  基本構造はPoint Transformerと同じ スキップ接続された点群座標へアップサン プリング
81. PointMixer 81  基本構造はPoint Transformerと同じ スキップ接続された点群座標へアップサン プリング ダウンサンプリングの時とは対称方向にアップサンプリングして特徴量更新
82. PointMixer 82  実験：S3DIS, ModelNet40
83. MLP MixerとPointMixerの違い 83 MLP Mixer PointMixer MLP Mixing トークンの転置 チャネル方向の Sotmaxによる重み 付き和 Positional Embedding なし。（トークンの順 番に含まれている） 点の相対座標＋ MLP Token Mixing 画像全体 K近傍点 所感：PointMixerはMLP Mixerとはまるで別物
84. Point TransformerとPointMixerの違い 84  Point Transformer  y𝑖 = σx𝑗∈𝜒(𝑖) 𝜎 𝛾 φ x𝑖 − 𝜓 x𝑗 + 𝛿 ⊙ 𝛼 x𝑗 + 𝛿  PointMixer  y𝑖 = σx𝑗∈𝜒(𝑖) 𝜎 𝑔2 𝑔1 x𝑗 ; 𝛿 ⊙ 𝑔3 x𝑗 KeyとQueryの差分 +Positional Embedding KeyにPositional EmbeddingをConcat Value + Positional Embedding Value PointMixerのToken Mixingは、シンプルにSoftmaxによる チャネル方向の重み付き和のみ Softmax チャネル方向の 重み付き和
85. PointNet++/PointTransformer/PointMixerの 比較 85 SOP = Symmetric Operation  Transformer Blockの構造比較
86. PointNet++/PointTransformer/PointMixerの 比較 86 Max Pooling Softmax +Summation Softmax +Summation SOP = Symmetric Operation  Transformer Blockの構造比較
87. 画像と点群比較 87 Vision Point Cloud PointNet++にChannel Mixingを加えたらPool Formerに対応。
88. 88 点群＋Transformer その他の手法
89. PCT: Point Cloud Transformer 89  Guo, M. H., Cai, J. X., Liu, Z. N., Mu, T. J., Martin, R. R., & Hu, S. M. (2021). PCT: Point cloud transformer. Computational Visual Media, 7(2), 187–199.  点群の座標を特徴量へ変換し、通常のTransformerと同様、 Key、Queryの内積を用いてＡｔｔｅｎｔｉｏｎを生成し、Valueに重み づけ  全ての点同士でSelf-Attentionを計算  グラフ理論で用いられるラプラシアン行列を用いたOffset Attentionを導入することで、順序不変なAttentionを実装
90. PCT: Point Cloud Transformer 90
91. PCT: Point Cloud Transformer 91 点群を 特徴量 へ変換
92. PCT: Point Cloud Transformer 92 Self- Attention
93. PCT: Point Cloud Transformer 93 Linear + Batch Normalization + ReLU
94. PCT: Point Cloud Transformer 94 Max Poolingと Average Poolingの Concat
95. PCT: Point Cloud Transformer 95 Linear + Batch Normalization + ReLU + Dropout
96. PCT: Point Cloud Transformer 96
97. PCT: Point Cloud Transformer 97 𝑸 ∙ 𝑲𝑇
98. PCT: Point Cloud Transformer 98 𝑭𝑆𝐴 = 𝜎 𝑸 ∙ 𝑲𝑇 ∙ 𝑽 Attention
99. PCT: Point Cloud Transformer 99 通常のSelf Attention Offset-Attention 𝑭𝑜𝑢𝑡 = (𝑰 − 𝑨)𝑭𝑖𝑛 Attention Mapを隣 接行列とみなす Laplacian Matrix
100. PCT: Point Cloud Transformer 100  実験: Model40 Classification
101. PCT: Point Cloud Transformer 101  実験：S3DIS
102. Vision TransformerとPCTの違い 102 Vision Transformer Point Transformer QueryとKey の相関 内積 内積 Attention Multi-Head Offset-Attention Positional Embedding ランダムな初期値 から学習 Sampling + Groupingで周辺領 域から特徴量算出 Token Mixing 画像全体 点群全体
103. PVT: Point Voxel Transformer 103  Zhang, C., Wan, H., Shen, X., & Wu, Z. (2022). PVT: Point- voxel transformer for point cloud learning. International Journal of Intelligent Systems  点群ベースのAttentionとVoxelベースのAttention (Sparse Window Attention)を組み合わせることで、高速高性能なモデ ルを実現  VoxelベースのAttentionでは、点が内在するVoxelのみ使用し、 Voxel化されたWindow内でSelf-Attentionを取ることで、計算 量削減し、また点群密度の影響を低減
104. PVT: Point Voxel Transformer 104  Point Voxel Transformer Block  Voxel Branch:  点群をボクセル化し、局所領域でSelf Attention  Point Branch:  領域全体で点群同士の相対座標も考慮したSelf Attention。巨大な 点群に対しては簡易な External Attentionを使用
105. PVT: Point Voxel Transformer 105  Point Voxel Transformer Block  Voxel Branch:  点群をボクセル化し、局所領域でSelf Attention  Point Branch:  領域全体で点群同士の相対座標も考慮したSelf Attention。巨大な 点群に対しては簡易な External Attentionを使用 Voxel Branch Window内で、疎な点群に対し、 ハッシュテーブルを用いてSelf- Attention 特徴量をVoxel 上へ割り当て
106. PVT: Point Voxel Transformer 106  Point Voxel Transformer Block  Voxel Branch:  点群をボクセル化し、局所領域でSelf Attention  Point Branch:  領域全体で点群同士の相対座標も考慮したSelf Attention。巨大な 点群に対しては簡易な External Attentionを使用 Point Branch 𝑠𝑜𝑓𝑡𝑚𝑎𝑥 𝑄𝐾𝑇 + 𝐵 ∙ 𝑉 点同士の相対位置
107. PVT: Point Voxel Transformer 107  実験：ShapeNetPart, S3DIS
108. Dual Transformer 108  Han, X. F., Jin, Y. F., Cheng, H. X., & Xiao, G. Q. (2022). Dual Transformer for Point Cloud Analysis. IEEE Transactions on Multimedia.  Self-Attentionを点群同士、およびチャネル方向に対して適用 するDual Transformer Blockを導入
109. Dual Transformer 109  Dual Point Cloud Transformer Blockを導入  点群同士、およびチャネル同士のMulti-Head Self-Attentionを それぞれ独立に計算し、和を取る。
110. Dual Transformer 110  Dual Point Cloud Transformer Blockを導入  点群同士、およびチャネル同士のMulti-Head Self-Attentionを それぞれ独立に計算し、和を取る。 点群同士のSelf- Attention softmax 𝑄𝐾𝑇 ∙ 𝑉 チャネル間のSelf- Attention softmax 𝑄𝑇𝐾 ∙ 𝑉
111. Dual Transformer 111  実験：  ModelNet40  ShapeNet
112. Fast Point Transformer 112  Park, C., Jeong, Y., Cho, M., & Park, J. (2022). Fast Point Transformer. Conference on Computer Vision and Pattern Recognition (CVPR)  Light Weightな局所領域でのSelf-Attention Blockを導入  Voxel-Hashingベースアーキテクチャによって、Point Transformerと比較して129倍の推論の高速化
113. Fast Point Transformer 113
114. Fast Point Transformer 114 点群をVoxelで分割 𝒫𝑖𝑛 = 𝐩𝑛 , 𝐢𝑛 座標 特徴ベ クトル
115. Fast Point Transformer 115 Voxel内の特徴量算出 𝒱 = 𝐯𝑖 , 𝐟𝑖 , 𝐜𝑖 Voxel 座標 特徴量 Centroid 座標
116. Fast Point Transformer 119 Light-Weight Self-Attention 𝐠𝑖 = 𝐟𝑖 + δabs 𝐜𝑖 − 𝐯𝑖 CentroidとVoxelの 相対座標＋MLP
117. Fast Point Transformer 120 Light-Weight Self-Attention 𝐠𝑖 = 𝐟𝑖 + δabs 𝐜𝑖 − 𝐯𝑖 𝐟𝑖 ′ = ෍ 𝑗∈𝒩 𝑖 𝑎 𝐠𝑖 , δabs 𝐯𝑖 − 𝐯𝑗 𝜓 𝐠𝑖 CentroidとVoxelの 相対座標＋MLP 隣接Voxelの相対座 標＋MLP cosine 類似度
118. Fast Point Transformer 121 Light-Weight Self-Attention 𝐠𝑖 = 𝐟𝑖 + δabs 𝐜𝑖 − 𝐯𝑖 𝐟𝑖 ′ = ෍ 𝑗∈𝒩 𝑖 𝑎 𝐠𝑖 , δabs 𝐯𝑖 − 𝐯𝑗 𝜓 𝐠𝑖 Positional Embedding Query Key Value
119. Fast Point Transformer 122 Light-Weight Self-Attention 𝐠𝑖 = 𝐟𝑖 + δabs 𝐜𝑖 − 𝐯𝑖 𝐟𝑖 ′ = ෍ 𝑗∈𝒩 𝑖 𝑎 𝐠𝑖 , δabs 𝐯𝑖 − 𝐯𝑗 𝜓 𝐠𝑖 Positional Embedding Query Key Value 全ての(i, j)の組み合わせで、 Kパターンのみ
120. Fast Point Transformer 124 Voxel特徴から点群を復元 𝒫𝑜𝑢𝑡 = 𝐩𝑛 , 𝐢𝑛 座標 特徴ベ クトル
121. Fast Point Transformer 125  実験：S3DIS
122. Point-BERT 126  Yu, X., Tang, L., Rao, Y., Huang, T., Zhou, J., & Lu, J. (2022). Point-BERT: Pre-training 3D Point Cloud Transformers with Masked Point Modeling. Conference on Computer Vision and Pattern Recognition (CVPR)  点群解析のための事前学習モデルの作成  Classificationは2層のMLPを加えて識別。  Object Part Segmentationは、Transformerのいくつかの中間 層と最終層の特徴量を元に、各点のラベルを計算
123. Point-BERT 127
124. Point-BERT 128 点群をパッ チに分割
125. Point-BERT 129 点群をパッ チに分割 点群パッ チから特 徴量算出
126. Point-BERT 130 点群をパッ チに分割 dVAEを用いて パッチ特徴量か ら離散トークンを、 元点群が復元で きるよう学習 トークン 点群パッ チから特 徴量算出
127. Point-BERT 131 点群をパッ チに分割 dVAEを用いて パッチ特徴量か ら離散トークンを、 元点群が復元で きるよう学習 トークン 点群パッ チから特 徴量算出 パッチ特徴量の シーケンス マスクをかける
128. Point-BERT 132 点群をパッ チに分割 dVAEを用いて パッチ特徴量か ら離散トークンを、 元点群が復元で きるよう学習 トークン 点群パッ チから特 徴量算出 パッチ特徴量の シーケンス Transformerで マスク部も含 め、トークンを 予測するよう 学習 マスクをかける
129. Point-BERT 133 点群をパッ チに分割 dVAEを用いて パッチ特徴量か ら離散トークンを、 元点群が復元で きるよう学習 トークン 点群パッ チから特 徴量算出 パッチ特徴量の シーケンス Transformerで マスク部も含 め、トークンを 予測するよう 学習 マスクをかける データ拡張 （CutMixの点 群版）を用い てContrastive Learningで表 現学習
130. Point-BERT 134  実験： ModelNet40, SpaheNetPart
131. Stratified Transformer 135  Lai, X., Liu, J., Jiang, L., Wang, L., Zhao, H., Liu, S., Qi, X., & Jia, J. (2022). Stratified Transformer for 3D Point Cloud Segmentation. Conference on Computer Vision and Pattern Recognition (CVPR)  近傍に対しては密に、遠方に対しては疎にサンプリングする ことで、局所領域の特徴と広域での特徴、両方を集約できる モデルを提案
132. Stratified Transformer 136
133. Stratified Transformer 137 学習可能なLook Up Tableを用いて、点同士 の相対座標をQuery 、 Key、Valueの特徴量へ 変換し、埋め込み
134. Stratified Transformer 138
135. 139 Layer Normalization Feed Forward Network
136. 140 Layer Normalization 異なるサイズのWindow 内でSelf-Attention
137. 141 Layer Normalization 通常のTransformerと同様にKeyとQueryの内積を用い る（Multi-Head Self Attention） y𝑖 = ෍ 𝑗 softmax 𝑄𝑢𝑒𝑟𝑦𝑖 ∙ 𝐾𝑒𝑦𝑗 ∙ 𝑉𝑎𝑙𝑢𝑒𝑗
138. 142 Layer Normalization Feed Forward Network Windowを1/2ずら してSelf-Attentionを 計算
139. Stratified Transformer 143
140. Stratified Transformer 144 Farthest Point Sampling + k-nn
141. Stratified Transformer 145 Farthest Point Sampling + k-nn サンプル点のk 近傍でPooling
142. Stratified Transformer 146
143. Stratified Transformer 147 Skip Connectionか らの入力特徴量 Skip Connectionか らの入力座標 前層からの入力 Down Sample前の 点の特徴量を補間
144. Stratified Transformer 148  実験：S3DIS、ShapeNetPart
145. OctFormer 149  Wang, P.-S. (2023). OctFormer: Octree-based Transformers for 3D Point Clouds. ACM Transactions on Graphics (SIGGRAPH), 42(4), 1–11.  点群をWindowで区切ってSelf-Attentionを計算することで、計 算量削減  Windowごとの点の数が異なるという課題を解決するために、 Windowの形状を柔軟に変更  Windowの位置をずらして再計算することで、Receptive Field を拡大（Dilated Partition）
146. OctFormer 150  八分木（英: Octree）とは、木構造の一種で、各ノードに 最大8個の子ノードがある。3次元空間を8つのオクタント （八分空間）に再帰的に分割する場合によく使われる。 Wikipediaより(https://ja.wikipedia.org/wiki/%E5%85%AB%E5%88%86%E6%9C%A8)
147. OctFormer 151 • 点群からOctreeを生成 （ここでは２次元で説明）。 • 赤が点群、点が存在す るノードはグレー。 • Z-Order Curveを用いて、 Octreeノードを１列に並 べる。 • 点の存在するノードお よび同じ親をもつノード のみ並べる。 • ノード配列をオーバー ラップの無いWindow で分割（同じ色が同じ Window） • Window内のノード数 は一定（ここでは7） • 設定したWindow内で Self-Attentionを計算 • Windowの位置をずら すことで受容野を広げ る。 • Dilation=2の例 • Z-Order Curve上（ただ し空ノードは含まない） で2個おきのノードを同 じWindowに設定
148. OctFormer 152  実験：ScanNet
149. Self-Positioning Point-based Transformer (SPoTr) 153  Park, J., Lee, S., Kim, S., Xiong, Y., & Kim, H. J. (2023). Self-positioning Point-based Transformer for Point Cloud Understanding. Conference on Computer Vision and Pattern Recognition (CVPR).  リソース削減のために、全ての点同士のSelf- Attentionを取るのではなく、グローバルおよびロー カルの特徴を捉えたself-positioning point (SP point) を使用。  SP pointを用いてローカルおよびグローバルなCross- Attentionを取ることで、3つのベンチマーク(SONN, SN-Part, and S3DIS)でSOTA達成
150. Self-Positioning Point-based Transformer (SPoTr) 154 SP Pointの算出方法
151. Self-Positioning Point-based Transformer (SPoTr) 155 SP Pointの算出方法 入力点群 座標 各点の特徴ベクトル
152. Self-Positioning Point-based Transformer (SPoTr) 156 SP Pointの算出方法 潜在変数 各潜在変数を元に算出されたSP Point座標 𝛿𝑠 = ෍ 𝑖 Softmax 𝒇𝑖 T𝒛𝑠 𝑥𝑖
153. Self-Positioning Point-based Transformer (SPoTr) 157 SP Pointの算出方法 SP Pointに近い点ほど大きい重み 𝑔 𝛿𝑠 , 𝑥𝑖 = exp −𝛾 𝛿𝑠 − 𝑥𝑖 2 潜在変数に近い特徴ほど大きい重み ℎ 𝒛𝑠 , 𝒇𝑖 = exp 𝒇𝑖 T𝒛𝑠 σ 𝑗 exp 𝒇𝑗 T𝒛𝑠 各SP Pointの特徴ベクトル 𝝍𝑠 = ෍ 𝑖 𝑔 𝛿𝑠 , 𝑥𝑖 ∙ ℎ 𝒛𝑠 , 𝒇𝑖 ∙ 𝒇𝑖
154. Self-Positioning Point-based Transformer (SPoTr) 158 Channel-wise Point Attention (CWPA)
155. Self-Positioning Point-based Transformer (SPoTr) 159 Channel-wise Point Attention (CWPA) SP Pointと入力点群の相 対座標算出 (Positional Embedding) 入力点群座標 SP Point座標
156. Self-Positioning Point-based Transformer (SPoTr) 160 Channel-wise Point Attention (CWPA) 入力点群の特徴ベクトル (Query) SP Pointの特徴ベクトル (Key) SP Pointと入力点群間の 特徴ベクトル差分 SP Pointと入力点群間の 特徴ベクトル差分
157. Self-Positioning Point-based Transformer (SPoTr) 161 Channel-wise Point Attention (CWPA) MLPで特徴ベクトルの変換 MLPで特徴ベクトルの変換 Vector Attention (Channel方向)
158. Self-Positioning Point-based Transformer (SPoTr) 162  全体ネットワーク構成 Segmentation Classification
159. Self-Positioning Point-based Transformer (SPoTr) 163  全体ネットワーク構成 Segmentation Classification Farthest Point Sampling SP Pointを用いた CWPA 入力近傍点群の みでCWPA
160. Self-Positioning Point-based Transformer (SPoTr) 164 実験:S3DIS
