1. 令和の時代に DE0と格闘する uyuki234 2026/05/30 Kernel/VM探検隊@関西 12回目
2. About me • uyuki / uyuki234 / うゆき • 興味: 低レイヤー / ネットワーク / セキュリティ • https://scrapbox.io/uyuki234/ • https://x.com/uyuki234 • B2の低レイヤー初心者🐣
3. 初めてFPGAを触る

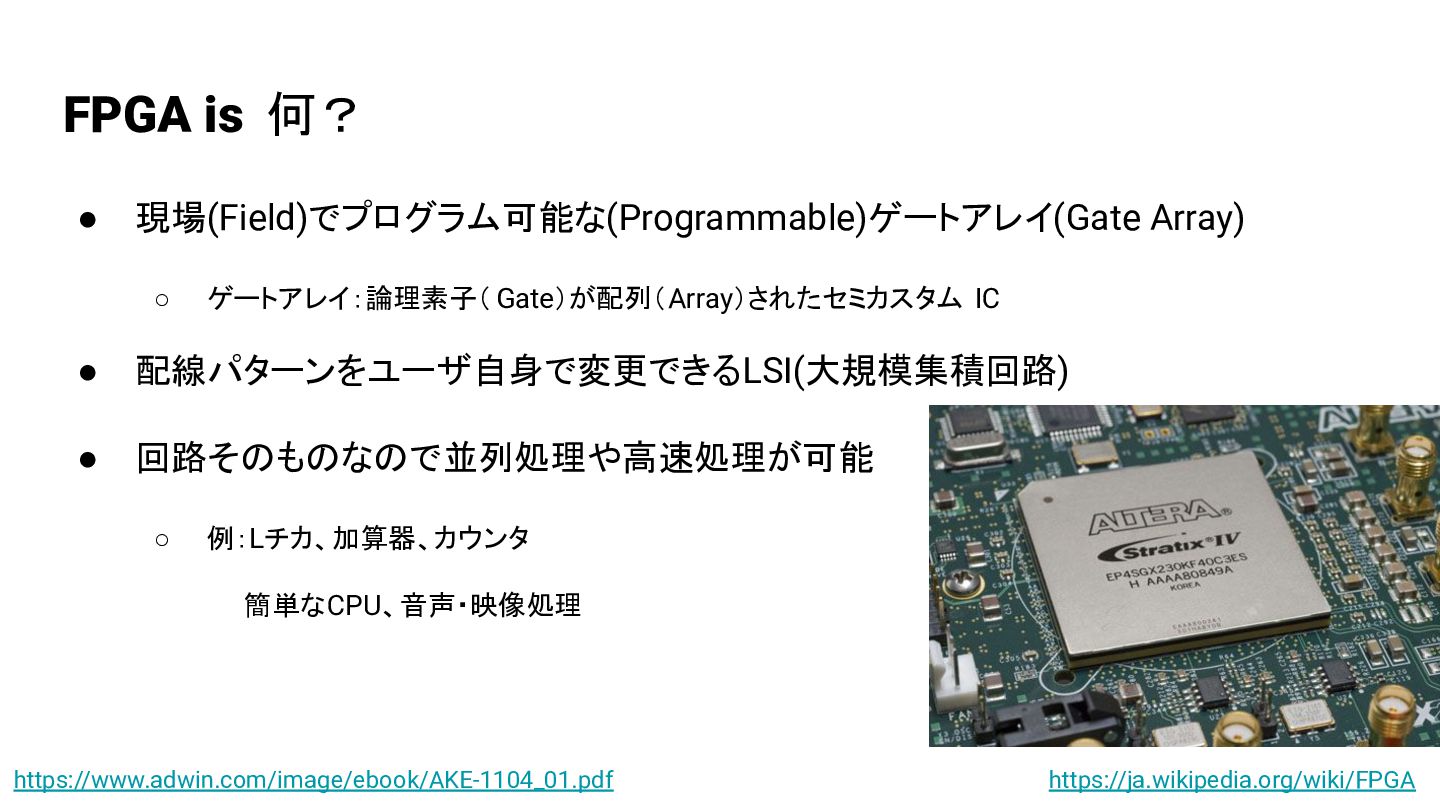

4. FPGA is 何？ • 現場(Field)でプログラム可能な(Programmable)ゲートアレイ(Gate Array) ◦ ゲートアレイ：論理素子（ Gate）が配列（Array）されたセミカスタム IC • 配線パターンをユーザ自身で変更できるLSI(大規模集積回路) • 回路そのものなので並列処理や高速処理が可能 ◦ 例：Lチカ、加算器、カウンタ 　　簡単なCPU、音声・映像処理 https://www.adwin.com/image/ebook/AKE-1104_01.pdf https://ja.wikipedia.org/wiki/FPGA
5. DE0

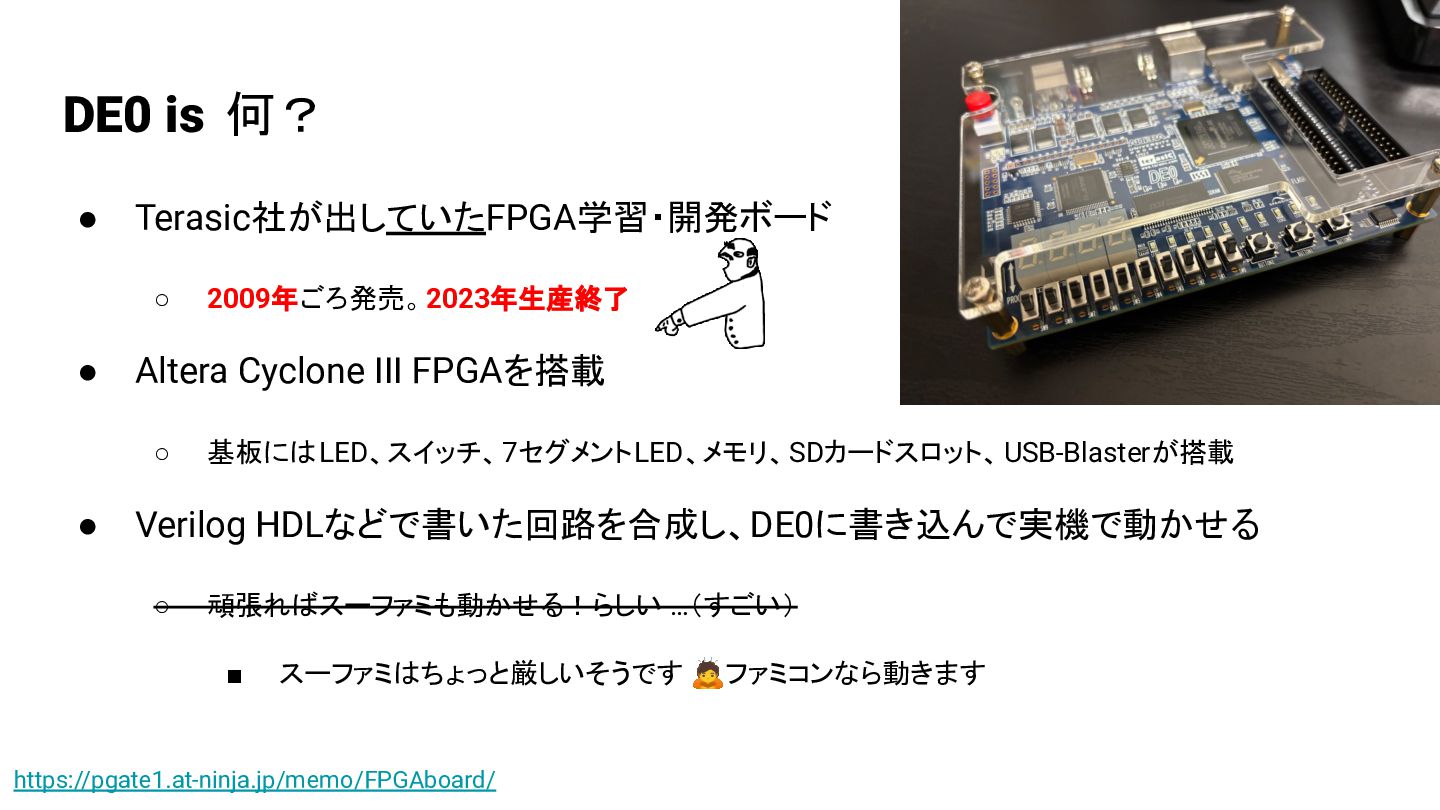

6. DE0 is 何？ • Terasic社が出していたFPGA学習・開発ボード ◦ 2009年ごろ発売。2023年生産終了 • Altera Cyclone III FPGAを搭載 ◦ 基板にはLED、スイッチ、7セグメントLED、メモリ、SDカードスロット、USB-Blasterが搭載 • Verilog HDLなどで書いた回路を合成し、DE0に書き込んで実機で動かせる ◦ 頑張ればスーファミも動かせる！らしい …（すごい） ▪ スーファミはちょっと厳しいそうです 🙇ファミコンなら動きます https://pgate1.at-ninja.jp/memo/FPGAboard/

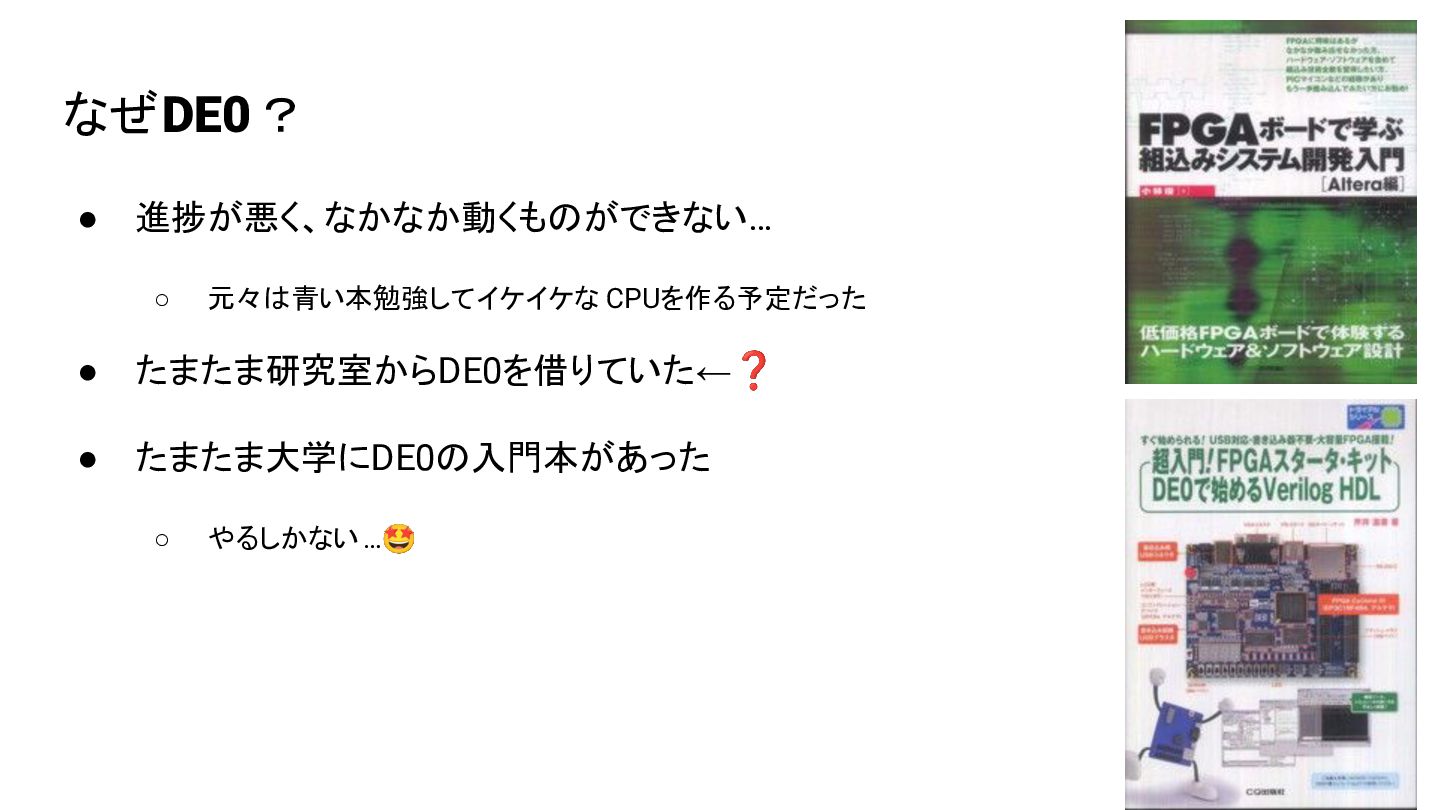

7. なぜDE0？ • 進捗が悪く、なかなか動くものができない… ◦ 元々は青い本勉強してイケイケな CPUを作る予定だった
8. なぜDE0？ • 進捗が悪く、なかなか動くものができない… ◦ 元々は青い本勉強してイケイケな CPUを作る予定だった • たまたま研究室からDE0を借りていた←❓ • たまたま大学にDE0の入門本があった ◦ やるしかない…🤩
9. 初めてのFPGA、初めての DE0 • ちょっと古いらしいけど、やっていくぞ～ ◦ とにかく実機を動かしたい よろしく！ 初心者向けだよ！
10. 初めてのFPGA、初めての DE0 • ちょっと古いらしいけど、やっていくぞ～ ◦ とにかく実機を動かしたい • やばい予感 ◦ Windows11でも動くの？ Windows XPを想定 2011/08/01初版　 2011/12/01第３版
11. やってみた 実機で動かした動画はこちら→ ※時間の都合で動画は流せません ※以降のスライドにも 　QRコードを表示します
12. やってみた みてね

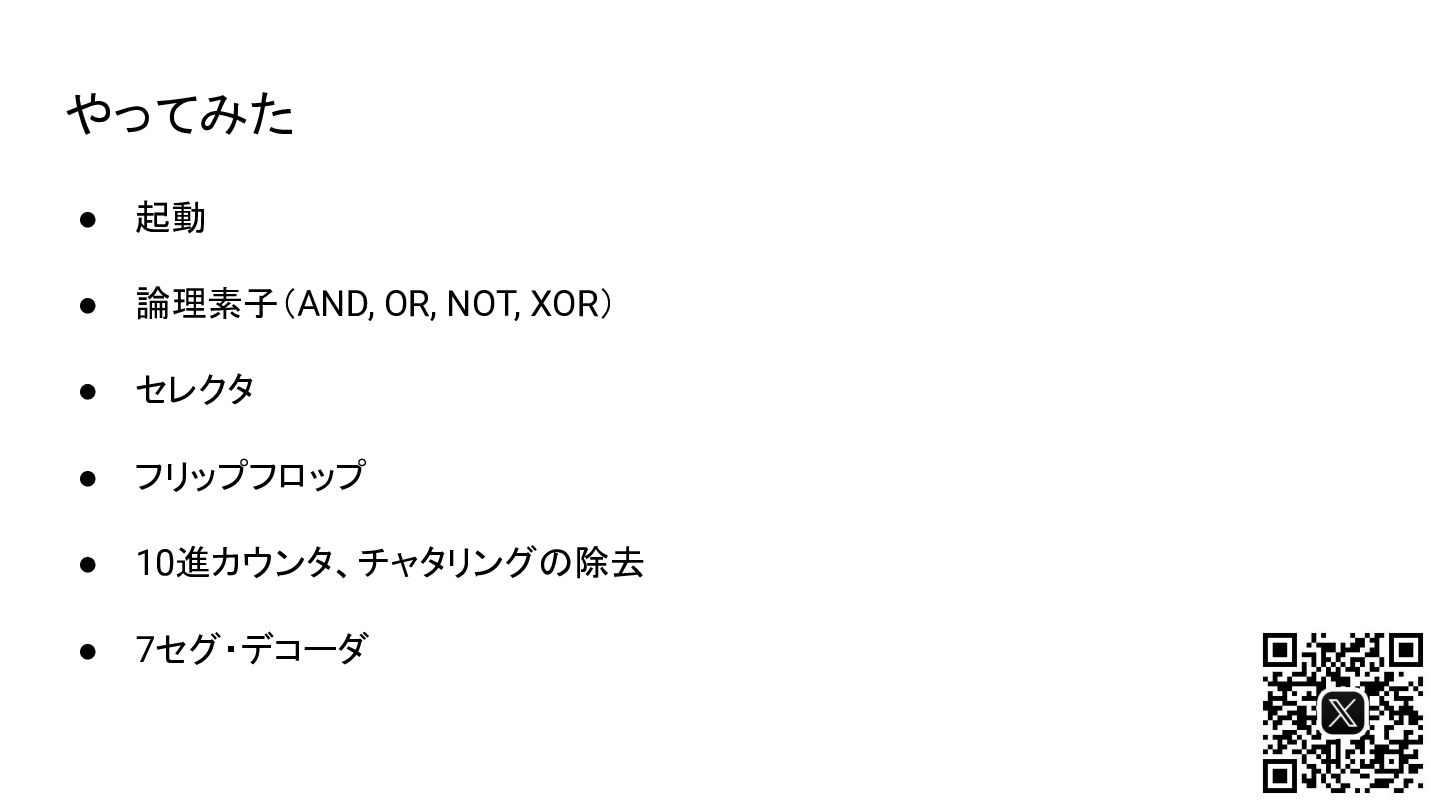

13. やってみた • 起動 • 論理素子（AND, OR, NOT, XOR） • セレクタ • フリップフロップ • 10進カウンタ、チャタリングの除去 • 7セグ・デコーダ

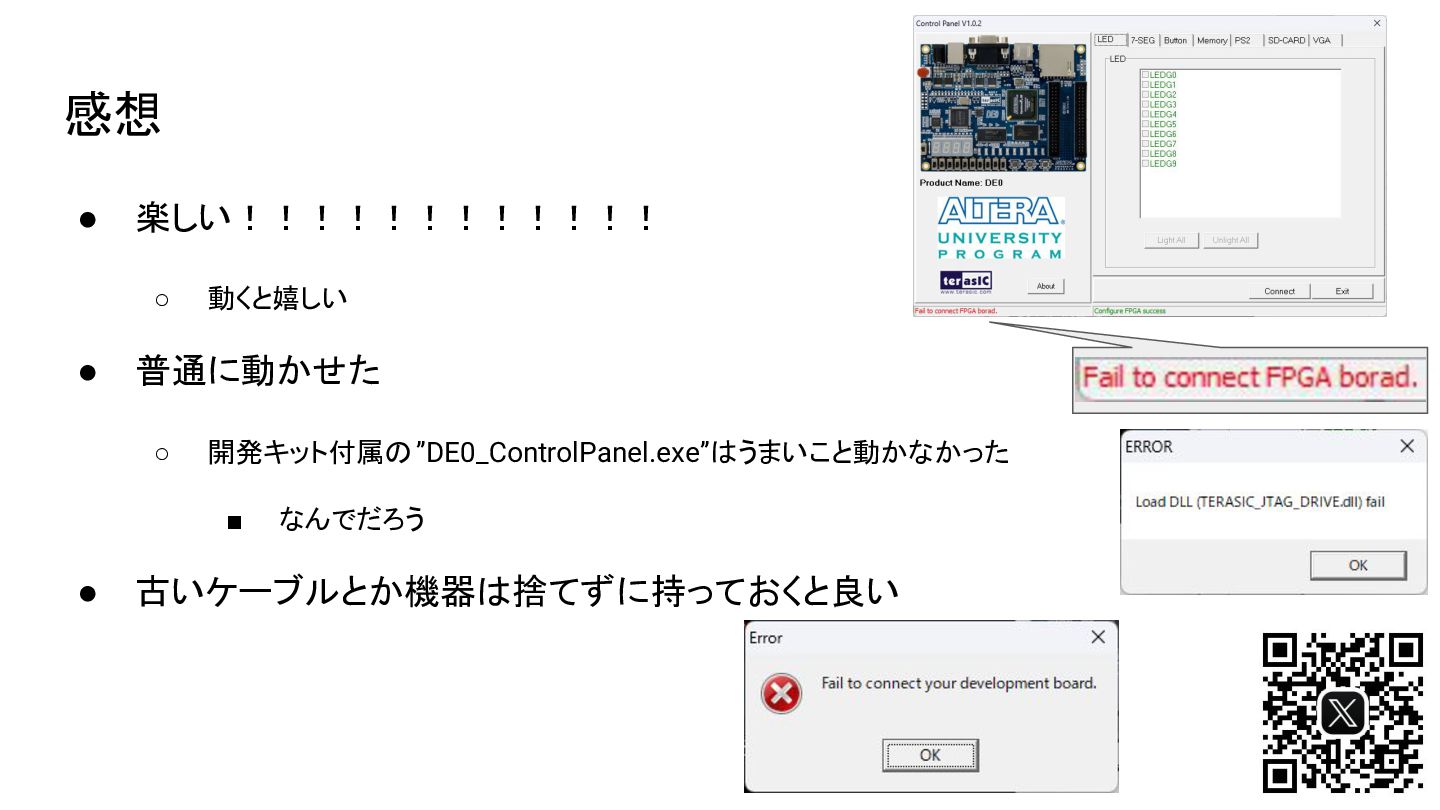

14. 感想 • 楽しい！！！！！！！！！！！！ ◦ 動くと嬉しい • 普通に動かせた ◦ 開発キット付属の”DE0_ControlPanel.exe”はうまいこと動かなかった ▪ なんでだろう • 古いケーブルとか機器は捨てずに持っておくと良い

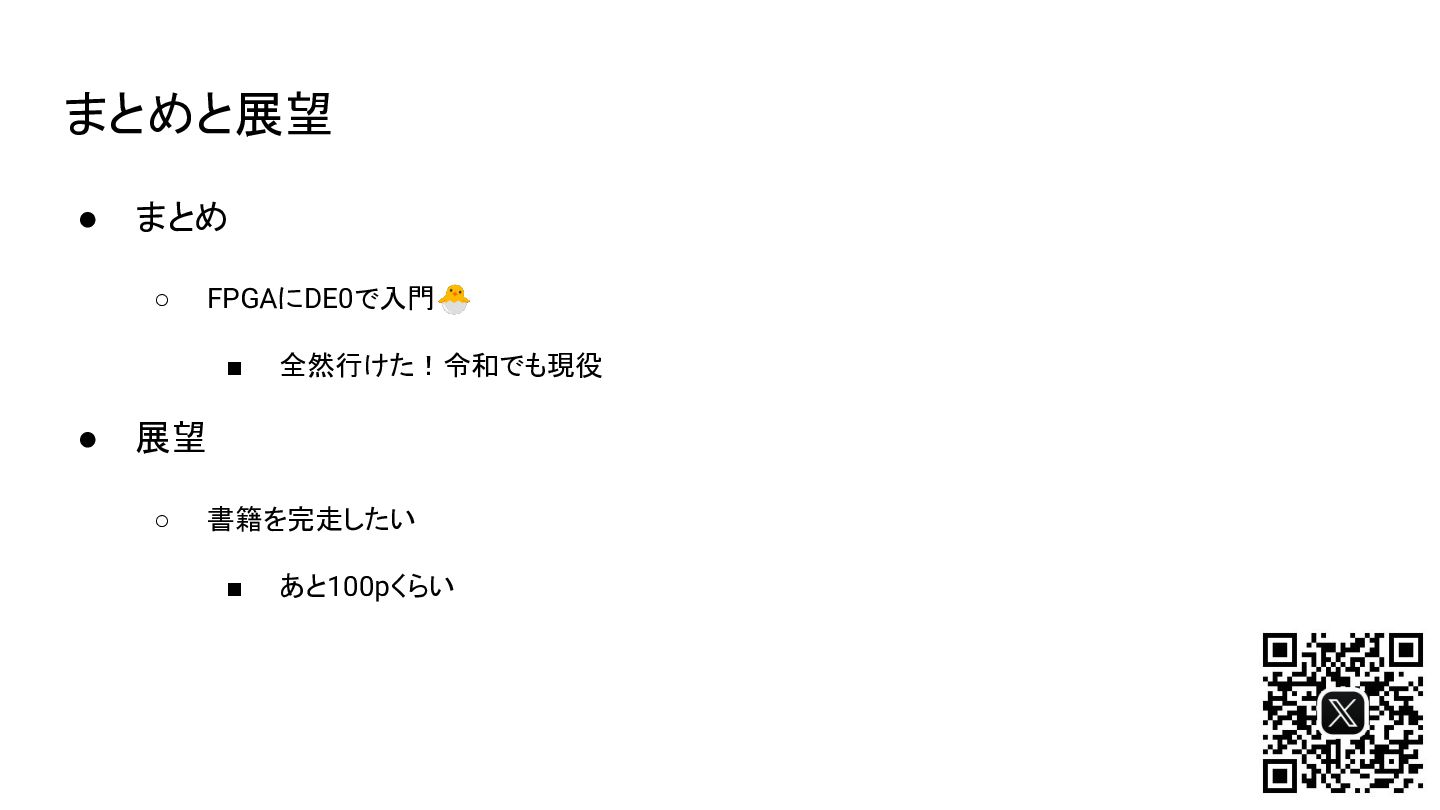

15. まとめと展望 • まとめ ◦ FPGAにDE0で入門🐣 ▪ 全然行けた！令和でも現役 • 展望 ◦ 書籍を完走したい ▪ あと100pくらい

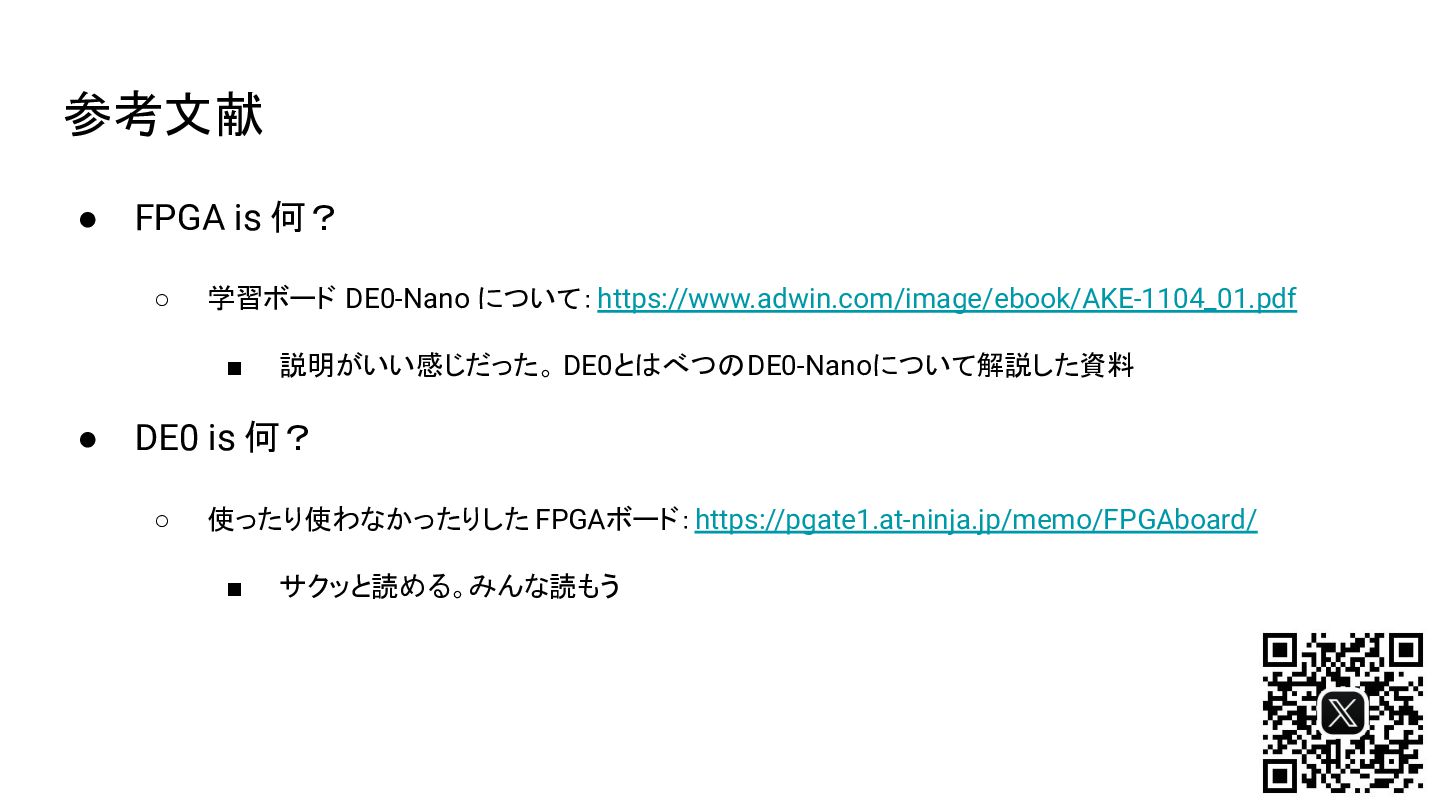

16. 参考文献 • FPGA is 何？ ◦ 学習ボード DE0-Nano について：https://www.adwin.com/image/ebook/AKE-1104_01.pdf ▪ 説明がいい感じだった。 DE0とはべつのDE0-Nanoについて解説した資料 • DE0 is 何？ ◦ 使ったり使わなかったりした FPGAボード：https://pgate1.at-ninja.jp/memo/FPGAboard/ ▪ サクッと読める。みんな読もう
17. まとめと展望 • まとめ ◦ FPGAにDE0で入門🐣 ▪ 全然行けた！令和でも現役 • 展望 ◦ 書籍を完走したい ▪ あと100pくらい
