AWS Solutions Constructs で楽してシステム作りたいよ〜!

AWS CDK Conference Japan 2022での発表です。
https://jawsug.connpass.com/event/240422/

Transcript

1. AWS CDK Conference Japan 2022 AWS Solutions Constructs で楽してシステム作りたいよ〜！ 2022/04/09 NTT テクノクロス株式会社 渡邉洋平 1

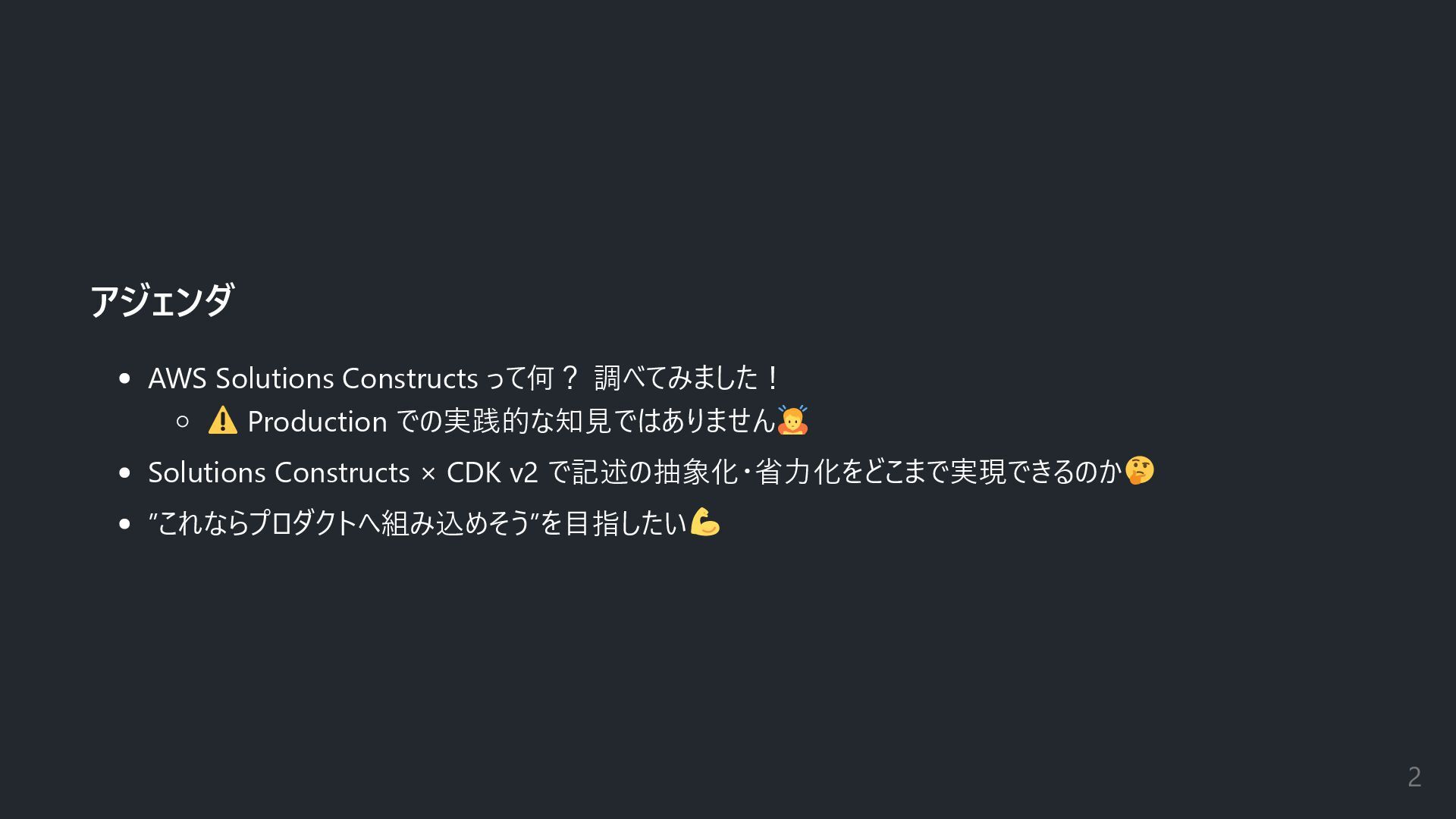

2. アジェンダ AWS Solutions Constructs って何？ 調べてみました！ Production での実践的な知見ではありません Solutions Constructs × CDK v2 で記述の抽象化・省力化をどこまで実現できるのか ”これならプロダクトへ組み込めそう”を目指したい 2
3. 自己紹介 渡邉洋平 NTT テクノクロス デジタルツイン事業部 Twitter:@_watany, Qiita:@watany AWS: 2016~ 全社テックサポート、社内研修講師 本業は AWS× システム開発・運用支援など CDK: 趣味で色々 上の活動での検証環境構築 自社アドベントカレンダー(2020,2021) グループ内勉強会(cdk8s) 3

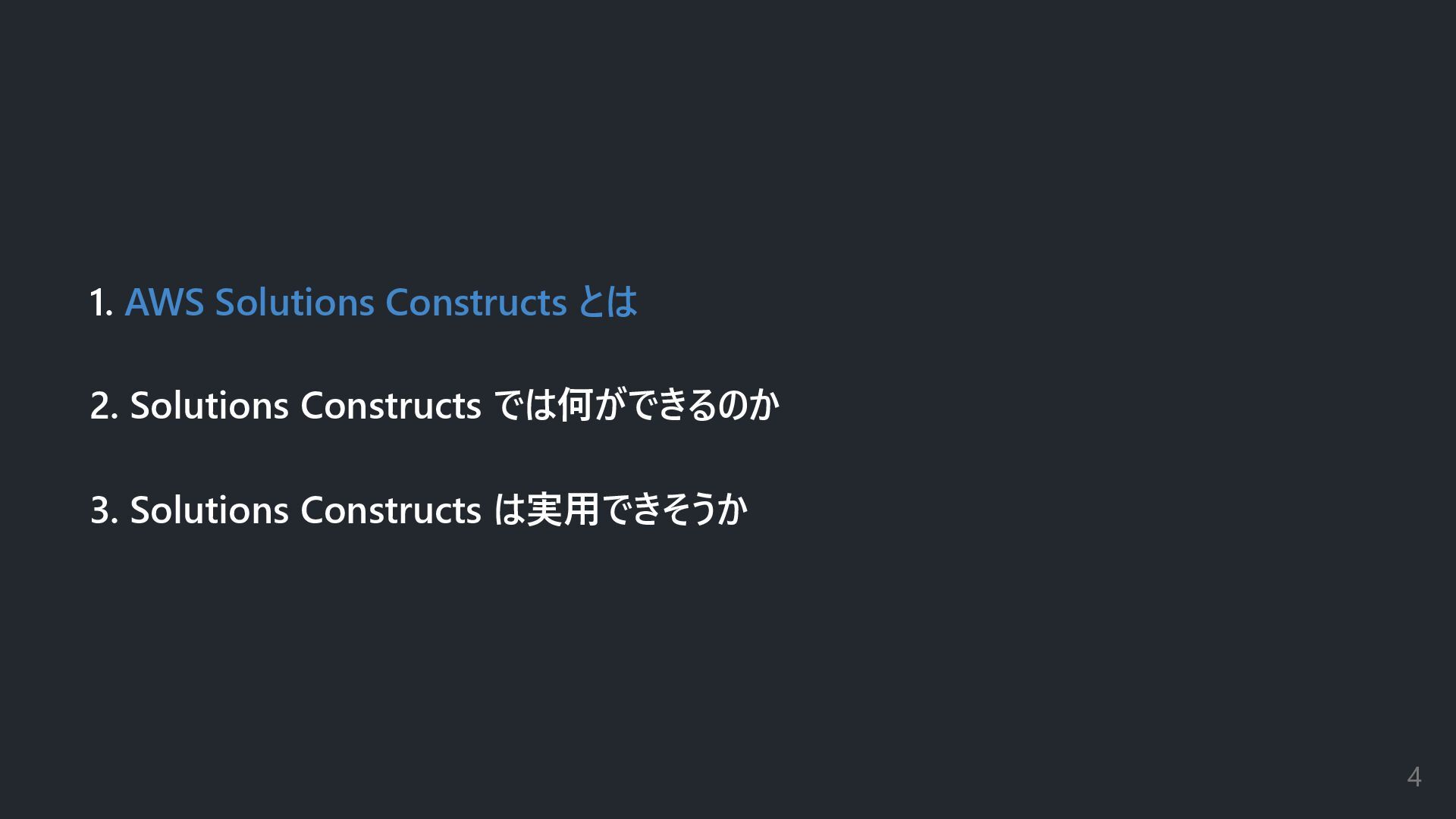

4. 1. AWS Solutions Constructs とは 2. Solutions Constructs では何ができるのか 3. Solutions Constructs は実用できそうか 4
5. AWS で環境作るのってぶっちゃけ… ある 1 つの AWS サービスは調べれば起動できる。しかし実際求められるのは、数個～数十個のサービスが連 携するシステム AWS Well-Architected(AWS-WA)を知ってるから、Certificated されたエンジニアが居るから、だけでは解 決できない何か この"何か"はどこから？ 5

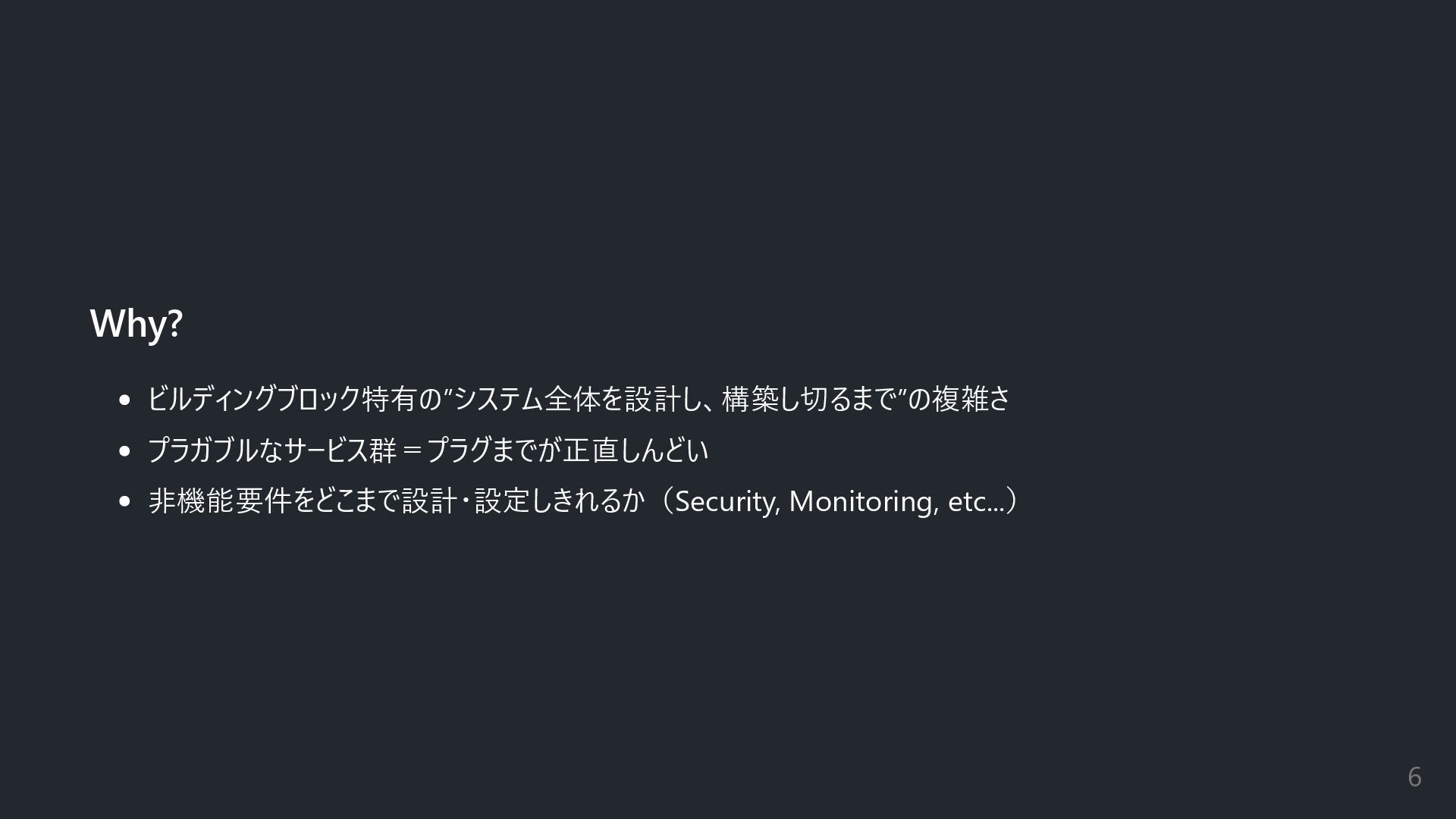

6. Why? ビルディングブロック特有の”システム全体を設計し、構築し切るまで”の複雑さ プラガブルなサービス群＝プラグまでが正直しんどい 非機能要件をどこまで設計・設定しきれるか（Security, Monitoring, etc...） 6

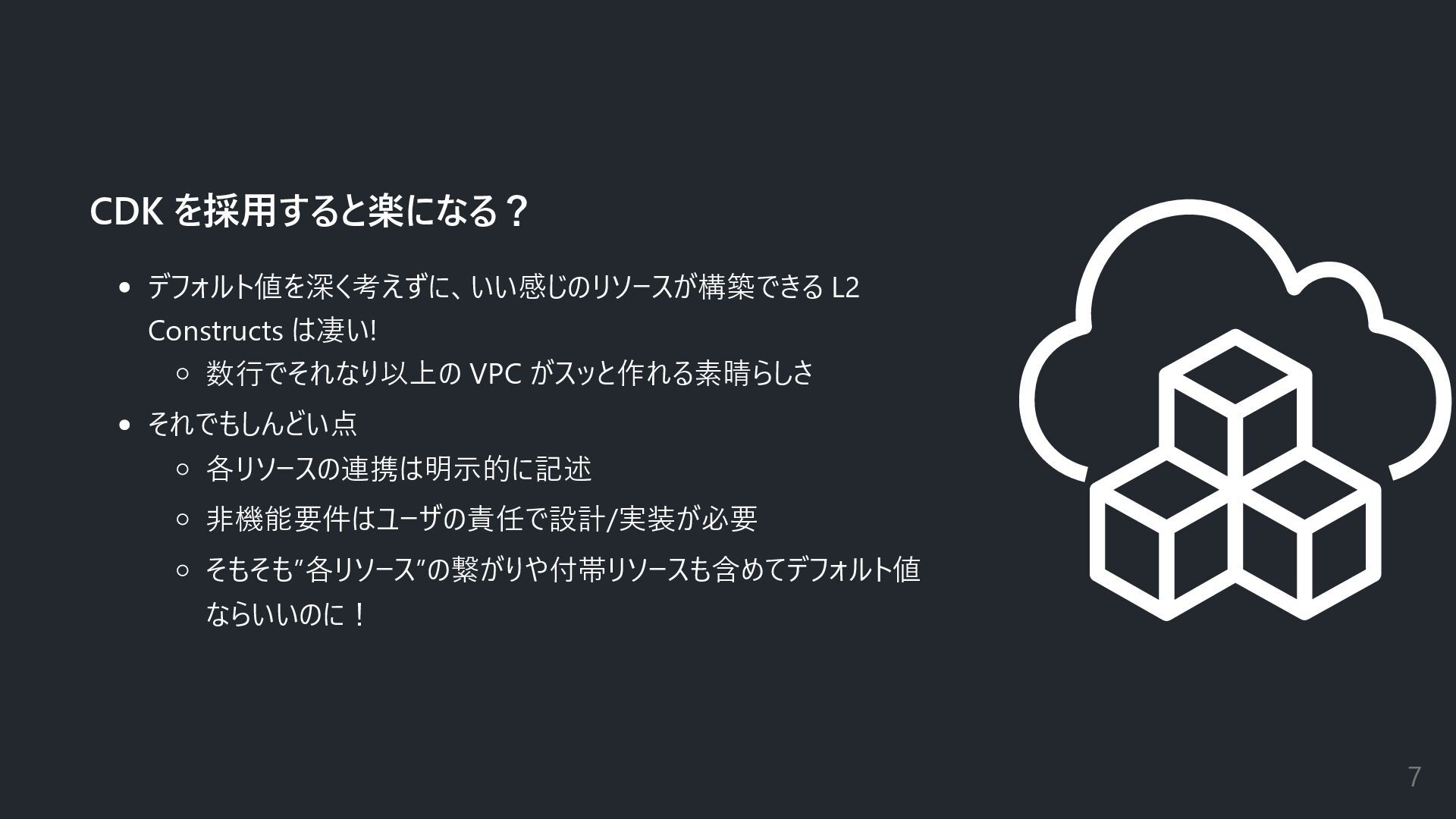

7. CDK を採用すると楽になる？ デフォルト値を深く考えずに、いい感じのリソースが構築できる L2 Constructs は凄い! 数行でそれなり以上の VPC がスッと作れる素晴らしさ それでもしんどい点 各リソースの連携は明示的に記述 非機能要件はユーザの責任で設計/実装が必要 そもそも”各リソース”の繋がりや付帯リソースも含めてデフォルト値 ならいいのに！ 7
8. AWS Solutions Constructs があるよ！ 8

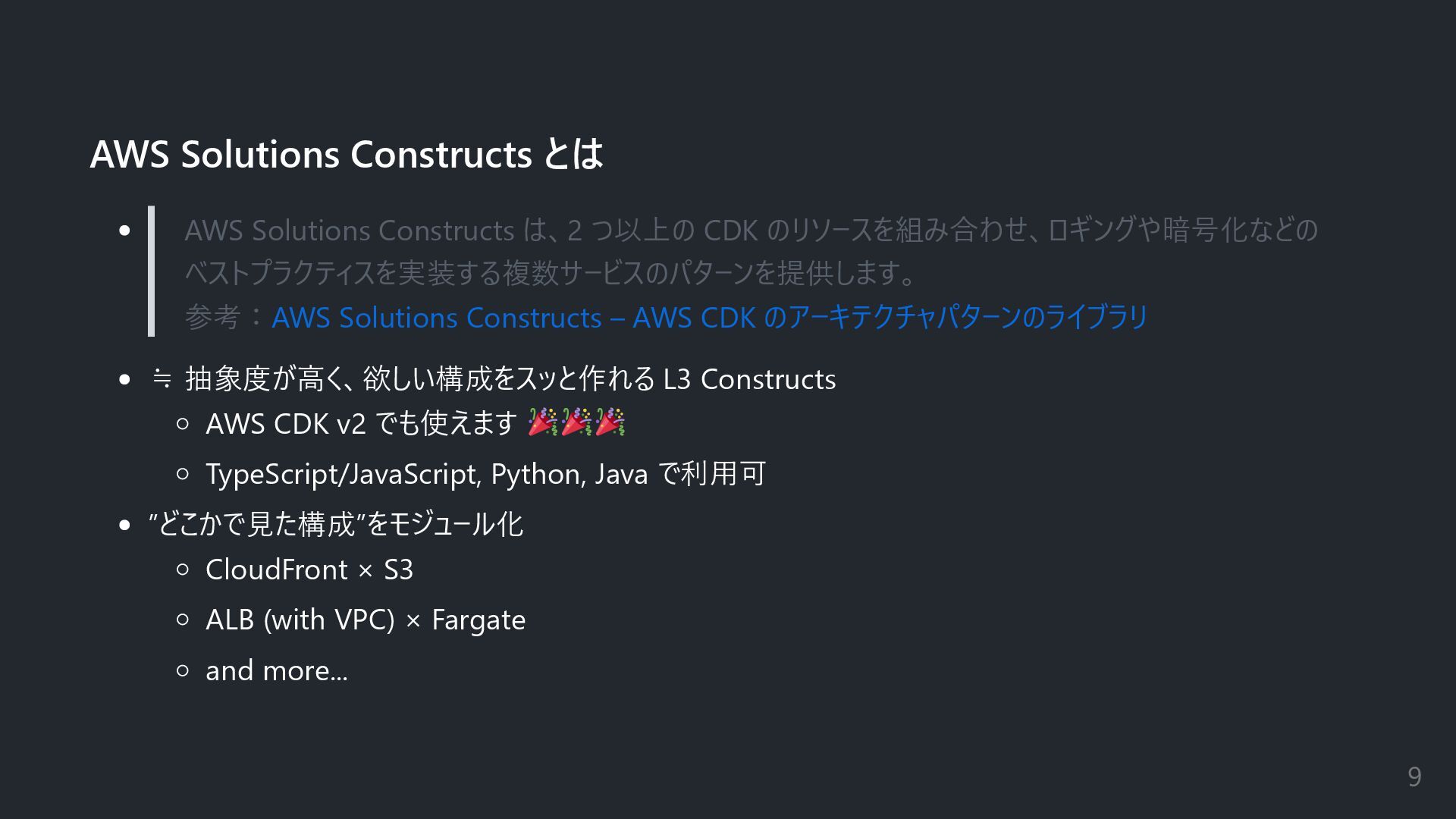

9. AWS Solutions Constructs とは AWS Solutions Constructs は、2 つ以上の CDK のリソースを組み合わせ、ロギングや暗号化などの ベストプラクティスを実装する複数サービスのパターンを提供します。 参考：AWS Solutions Constructs – AWS CDK のアーキテクチャパターンのライブラリ ≒ 抽象度が高く、欲しい構成をスッと作れる L3 Constructs AWS CDK v2 でも使えます TypeScript/JavaScript, Python, Java で利用可 ”どこかで見た構成”をモジュール化 CloudFront × S3 ALB (with VPC) × Fargate and more... 9
10. おさらい：Constructs とは 作成したい 1 つ以上のリソースを、CDK では Constructs という単 位で扱う L1 Constructs CloudFormation の Parameter を逐次に定義する Low-Level な設定が必要ならば利用 L2 Constructs Better-Default, Boilerplate, Glue Logic 各リソースの効率的な実装。CDK 採用のモチベーションの 1 つ L3 Constructs 複数リソースの関係性を″記述しなくてもいい″選択肢 さながら L2 の"VPC"が各設定群(Subnet, Igw, NAT- GW...)を覆い隠すような抽象度 L3 Constructs ≠ AWS Solutions Constructs e.g. @aws_ecs_patterns 10

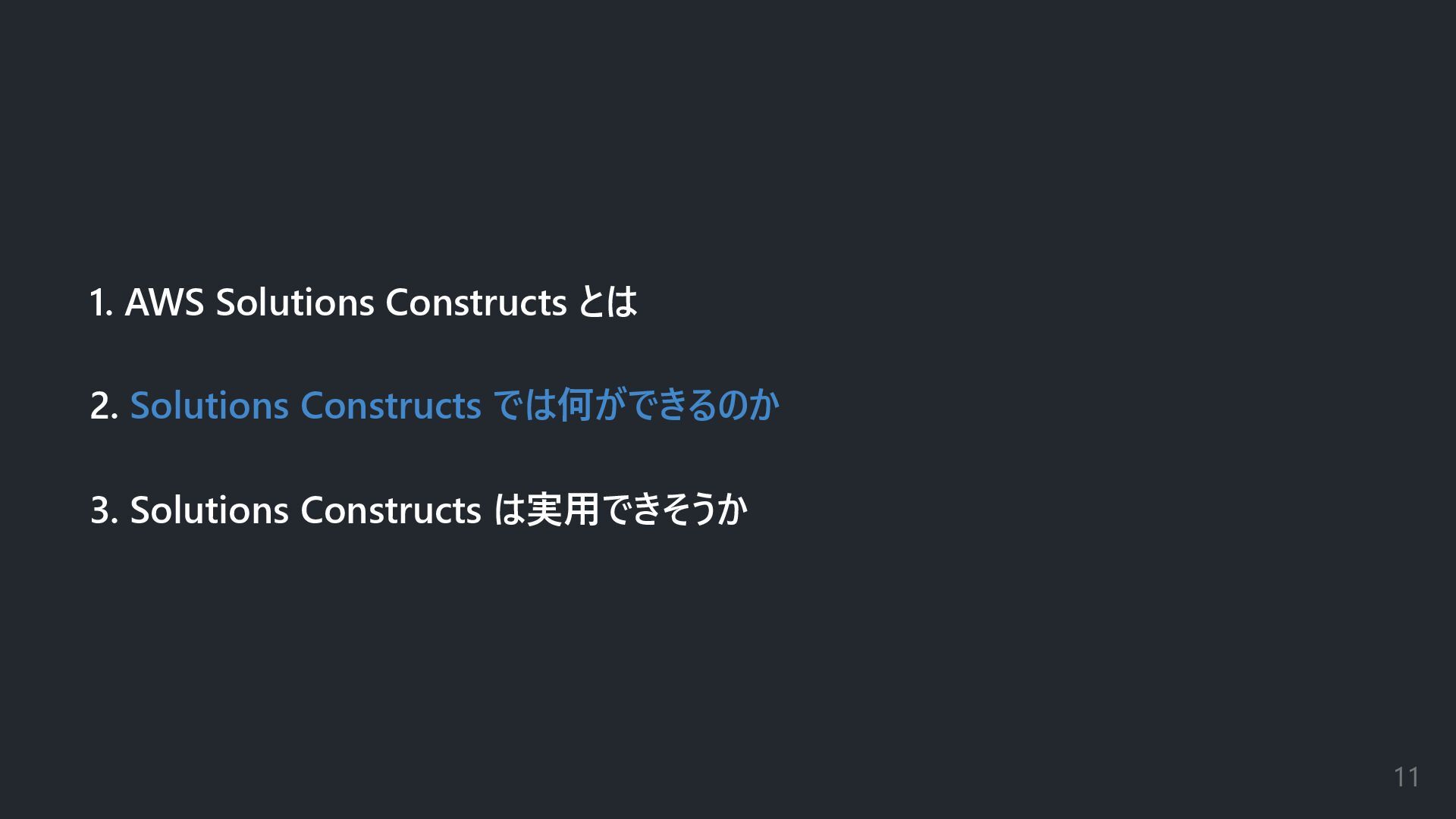

11. 1. AWS Solutions Constructs とは 2. Solutions Constructs では何ができるのか 3. Solutions Constructs は実用できそうか 11

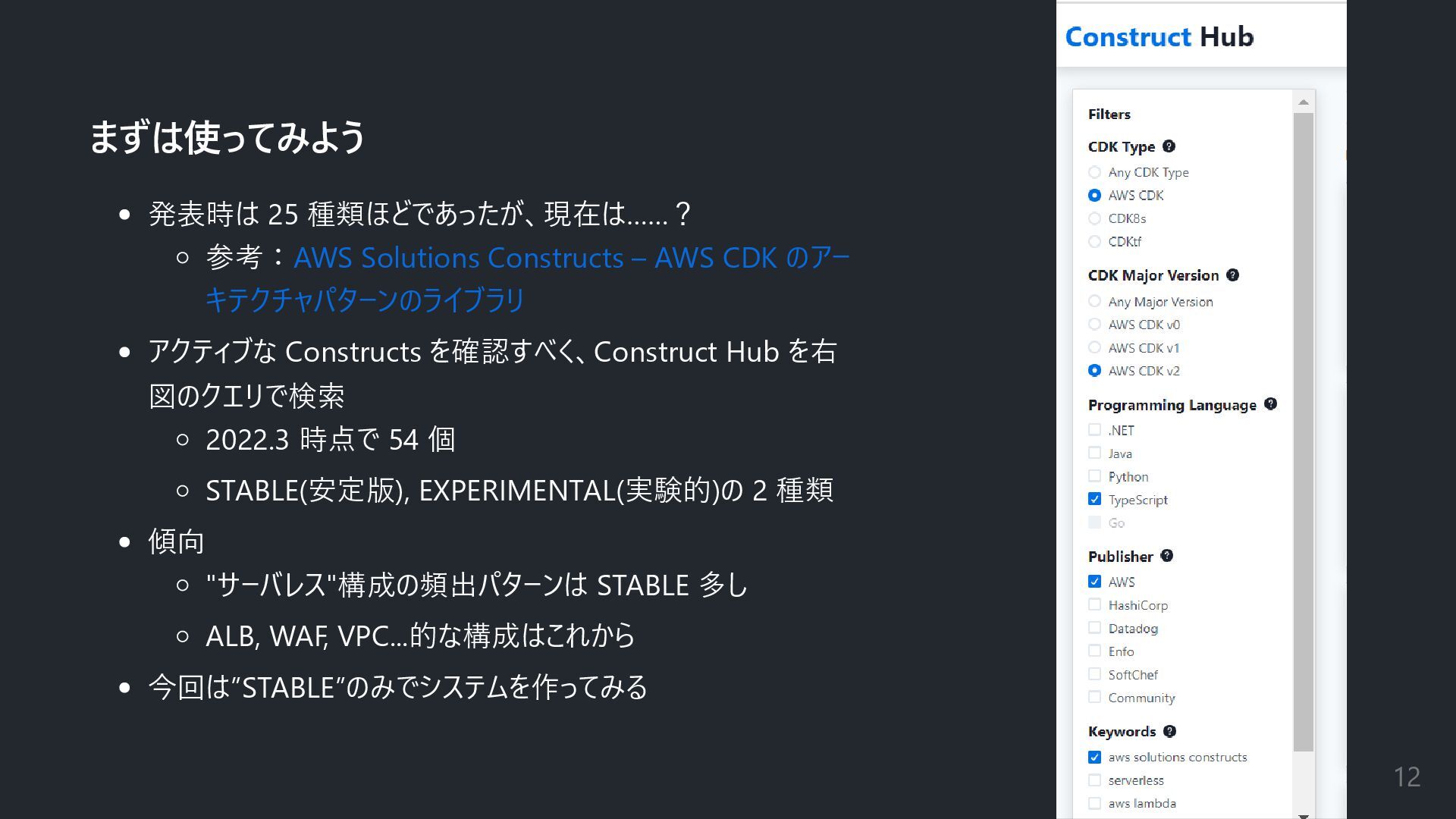

12. まずは使ってみよう 発表時は 25 種類ほどであったが、現在は……？ 参考：AWS Solutions Constructs – AWS CDK のアー キテクチャパターンのライブラリ アクティブな Constructs を確認すべく、Construct Hub を右 図のクエリで検索 2022.3 時点で 54 個 STABLE(安定版), EXPERIMENTAL(実験的)の 2 種類 傾向 "サーバレス"構成の頻出パターンは STABLE 多し ALB, WAF, VPC...的な構成はこれから 今回は”STABLE”のみでシステムを作ってみる 12

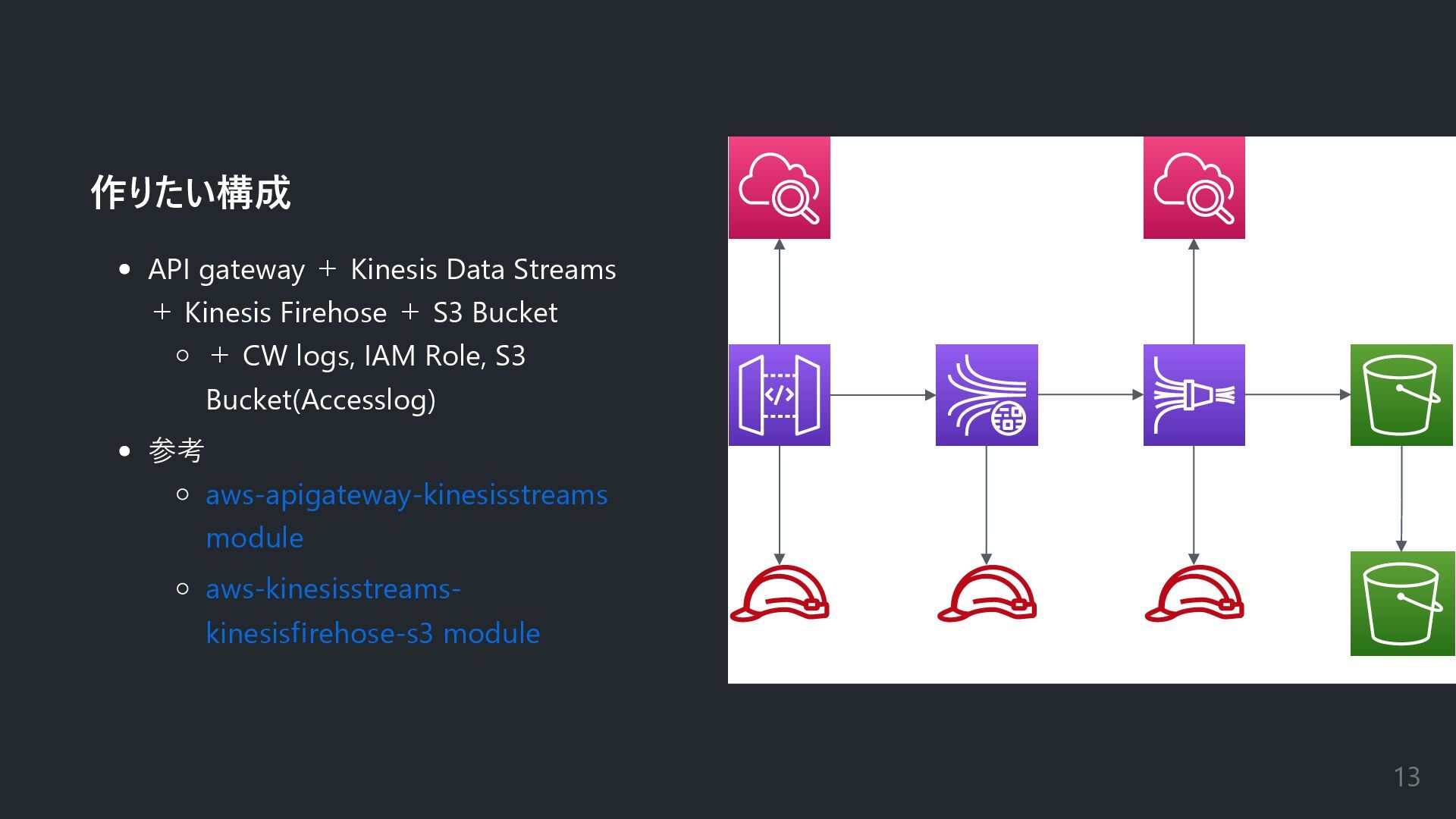

13. 作りたい構成 API gateway ＋ Kinesis Data Streams ＋ Kinesis Firehose ＋ S3 Bucket ＋ CW logs, IAM Role, S3 Bucket(Accesslog) 参考 aws-apigateway-kinesisstreams module aws-kinesisstreams- kinesisfirehose-s3 module 13

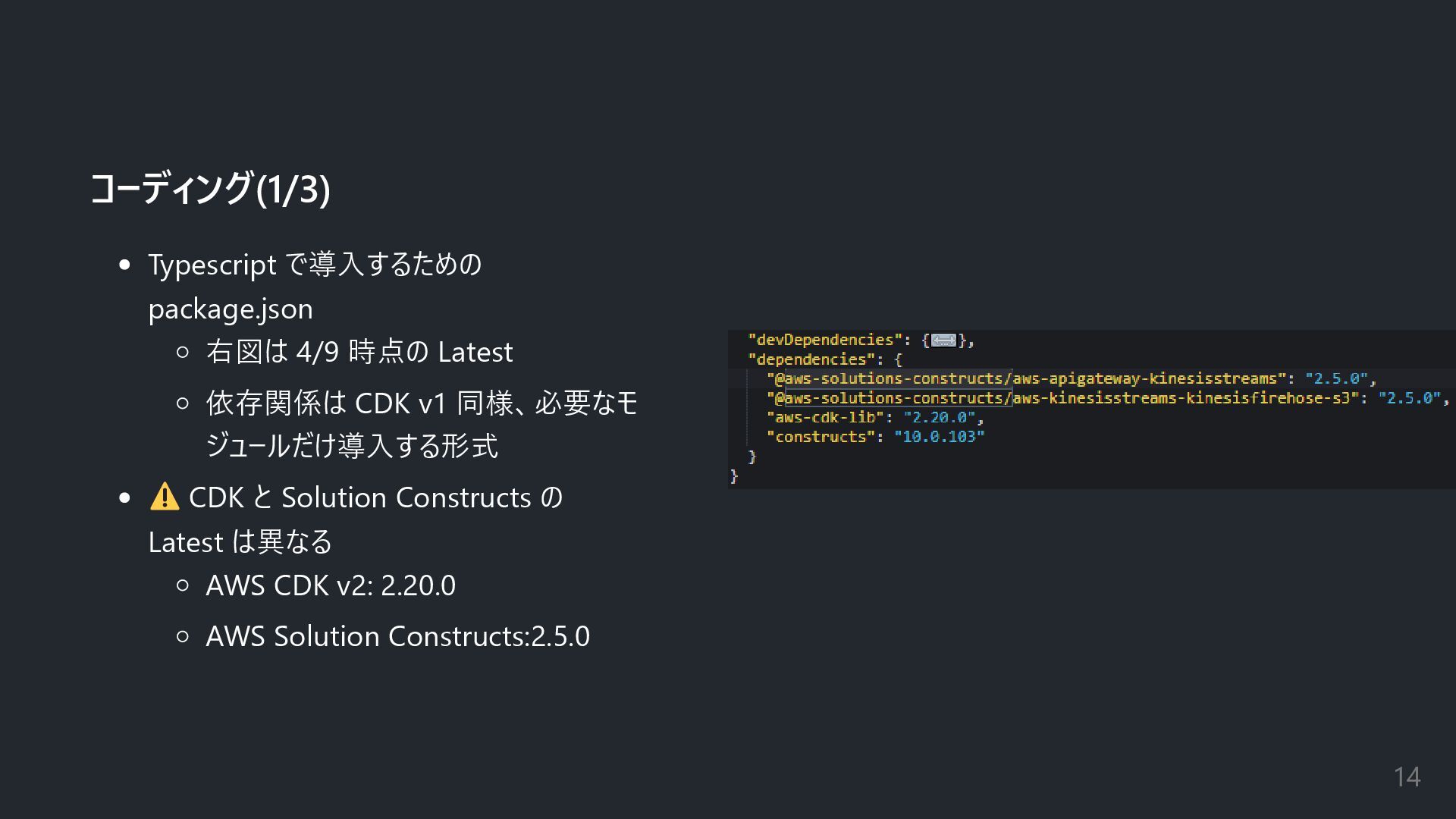

14. コーディング(1/3) Typescript で導入するための package.json 右図は 4/9 時点の Latest 依存関係は CDK v1 同様、必要なモ ジュールだけ導入する形式 CDK と Solution Constructs の Latest は異なる AWS CDK v2: 2.20.0 AWS Solution Constructs:2.5.0 14

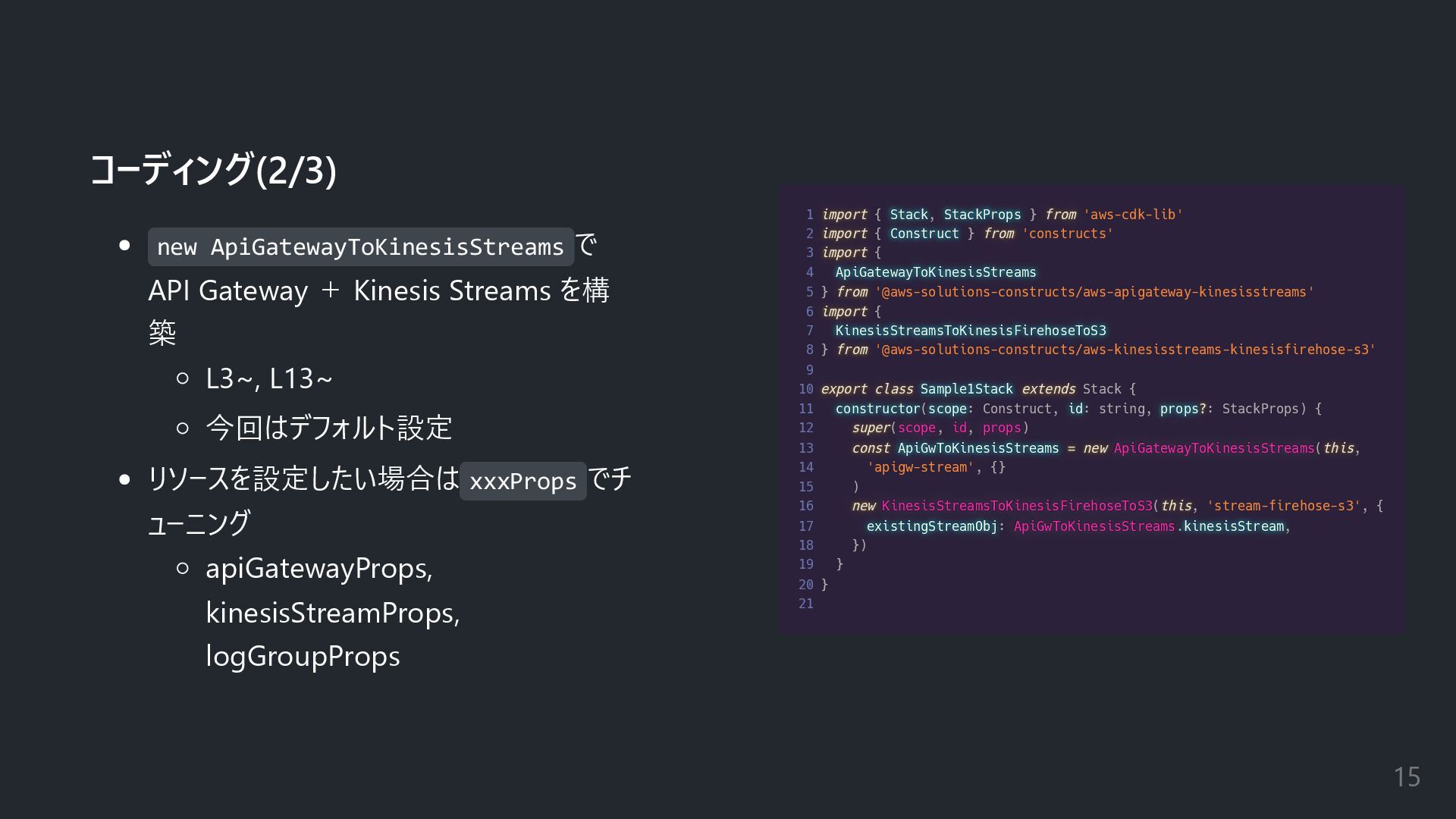

15. import import import import { Stack Stack Stack Stack Stack, StackProps StackProps StackProps StackProps StackProps } from from from from 'aws-cdk-lib' import import import import { Construct Construct Construct Construct Construct } from from from from 'constructs' import import import import { ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams } from from from from '@aws-solutions-constructs/aws-apigateway-kinesisstreams' import import import import { KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3 } from from from from '@aws-solutions-constructs/aws-kinesisstreams-kinesisfirehose-s3' export export export export class class class class Sample1Stack Sample1Stack Sample1Stack Sample1Stack Sample1Stack extends extends extends extends Stack { constructor constructor constructor constructor constructor(scope scope scope scope scope: Construct, id id id id id: string, props props props props props? ? ? ?: StackProps) { super super super super(scope scope scope scope, id id id id, props props props props) const const const const ApiGwToKinesisStreams ApiGwToKinesisStreams ApiGwToKinesisStreams ApiGwToKinesisStreams ApiGwToKinesisStreams = = = = new new new new ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams(this this this this, 'apigw-stream', {} ) new new new new KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3(this this this this, 'stream-firehose-s3', { existingStreamObj existingStreamObj existingStreamObj existingStreamObj existingStreamObj: ApiGwToKinesisStreams ApiGwToKinesisStreams ApiGwToKinesisStreams ApiGwToKinesisStreams.kinesisStream kinesisStream kinesisStream kinesisStream kinesisStream, }) } } 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 コーディング(2/3) new ApiGatewayToKinesisStreams で API Gateway ＋ Kinesis Streams を構 築 L3~, L13~ 今回はデフォルト設定 リソースを設定したい場合は xxxProps でチ ューニング apiGatewayProps, kinesisStreamProps, logGroupProps 15

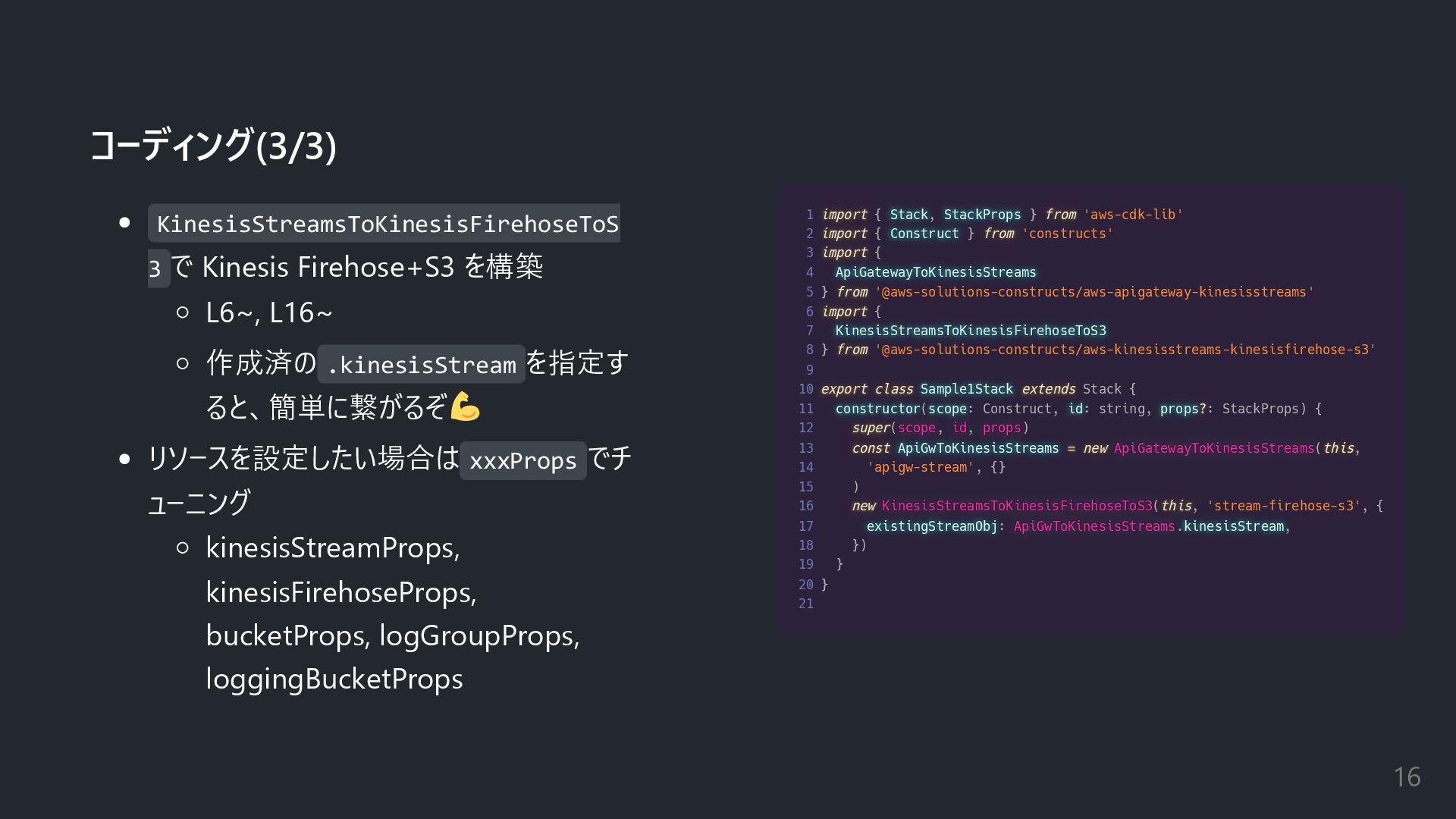

16. import import import import { Stack Stack Stack Stack Stack, StackProps StackProps StackProps StackProps StackProps } from from from from 'aws-cdk-lib' import import import import { Construct Construct Construct Construct Construct } from from from from 'constructs' import import import import { ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams } from from from from '@aws-solutions-constructs/aws-apigateway-kinesisstreams' import import import import { KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3 } from from from from '@aws-solutions-constructs/aws-kinesisstreams-kinesisfirehose-s3' export export export export class class class class Sample1Stack Sample1Stack Sample1Stack Sample1Stack Sample1Stack extends extends extends extends Stack { constructor constructor constructor constructor constructor(scope scope scope scope scope: Construct, id id id id id: string, props props props props props? ? ? ?: StackProps) { super super super super(scope scope scope scope, id id id id, props props props props) const const const const ApiGwToKinesisStreams ApiGwToKinesisStreams ApiGwToKinesisStreams ApiGwToKinesisStreams ApiGwToKinesisStreams = = = = new new new new ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams ApiGatewayToKinesisStreams(this this this this, 'apigw-stream', {} ) new new new new KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3 KinesisStreamsToKinesisFirehoseToS3(this this this this, 'stream-firehose-s3', { existingStreamObj existingStreamObj existingStreamObj existingStreamObj existingStreamObj: ApiGwToKinesisStreams ApiGwToKinesisStreams ApiGwToKinesisStreams ApiGwToKinesisStreams.kinesisStream kinesisStream kinesisStream kinesisStream kinesisStream, }) } } 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 コーディング(3/3) KinesisStreamsToKinesisFirehoseToS 3 で Kinesis Firehose+S3 を構築 L6~, L16~ 作成済の .kinesisStream を指定す ると、簡単に繋がるぞ リソースを設定したい場合は xxxProps でチ ューニング kinesisStreamProps, kinesisFirehoseProps, bucketProps, logGroupProps, loggingBucketProps 16

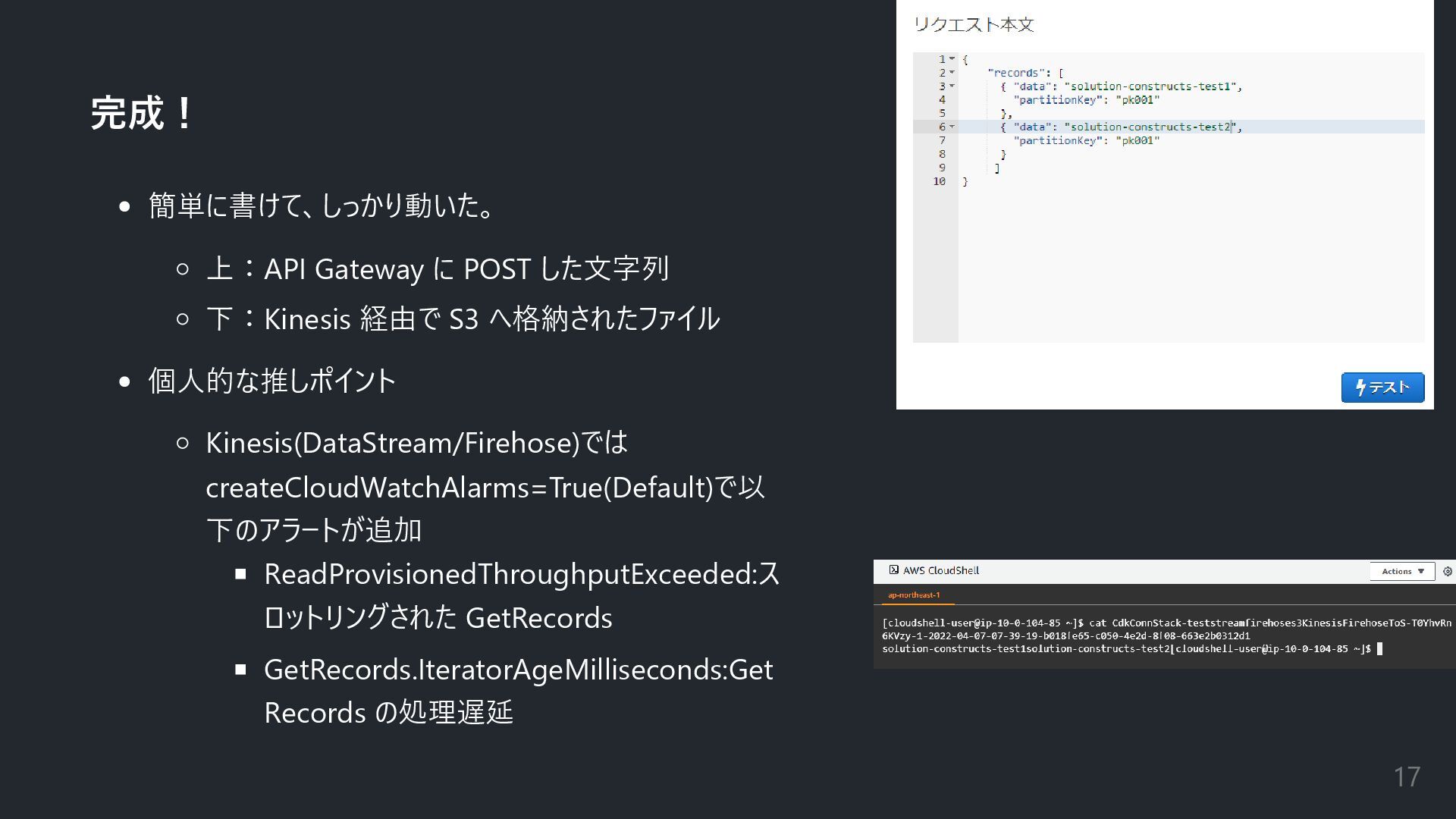

17. 完成！ 簡単に書けて、しっかり動いた。 上：API Gateway に POST した文字列 下：Kinesis 経由で S3 へ格納されたファイル 個人的な推しポイント Kinesis(DataStream/Firehose)では createCloudWatchAlarms=True(Default)で以 下のアラートが追加 ReadProvisionedThroughputExceeded:ス ロットリングされた GetRecords GetRecords.IteratorAgeMilliseconds:Get Records の処理遅延 17

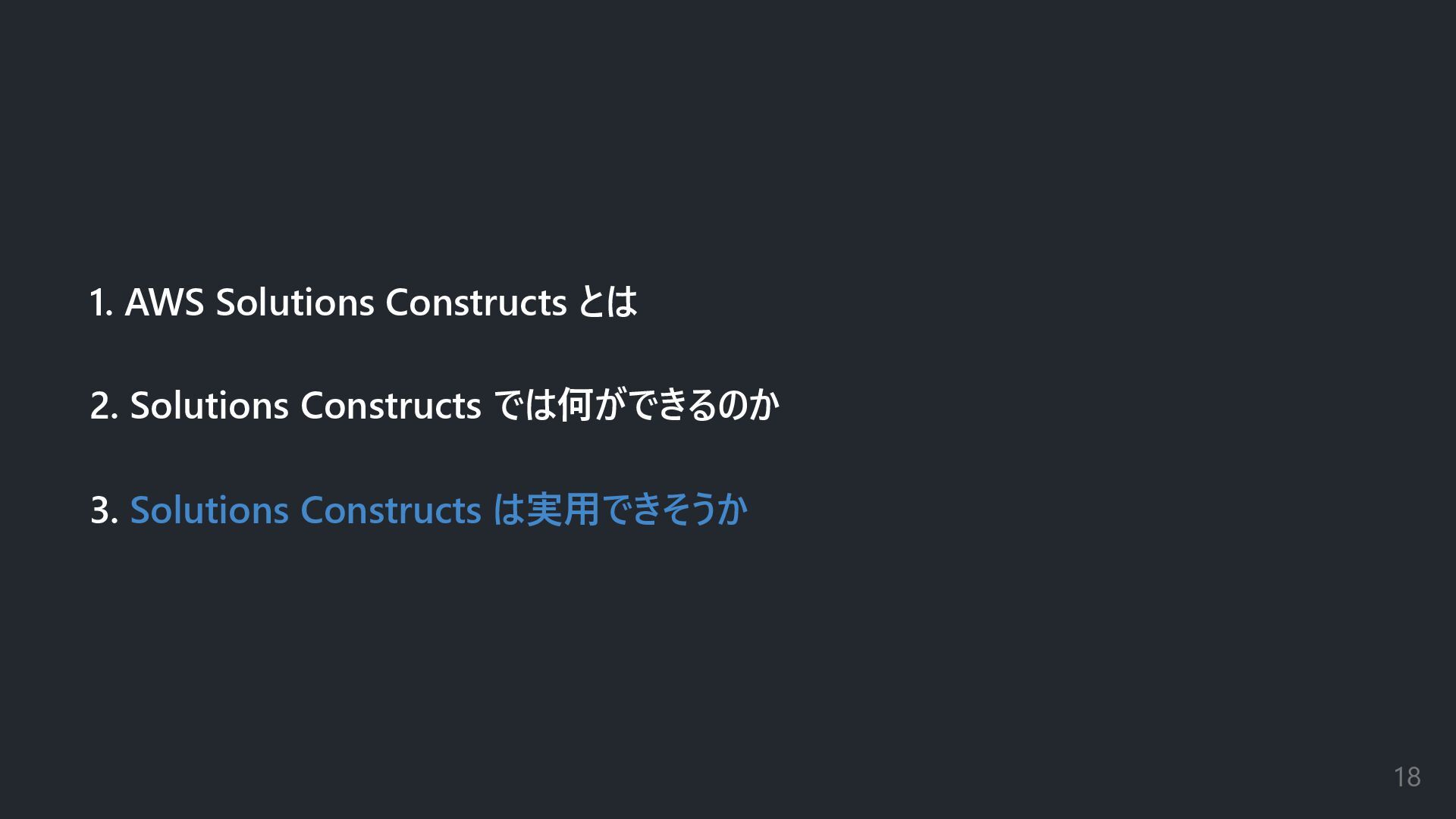

18. 1. AWS Solutions Constructs とは 2. Solutions Constructs では何ができるのか 3. Solutions Constructs は実用できそうか 18
19. システムは無事に作れたか？ API を叩くと S3 にファイルがある。=Production に採用可能か？ 再掲：”ベストプラクティスを実装”と説明されているが...... AWS Solutions Constructs は、2 つ以上の CDK のリソースを組み合わせ、ロギングや暗号化な どのベストプラクティスを実装する複数サービスのパターンを提供します。 Solution Constructs で記載していない部分の設定レベル、ユーザ的には知りたいですよね？ ビルド後の資材(CloudFormation Template)をテストしよう！ 19

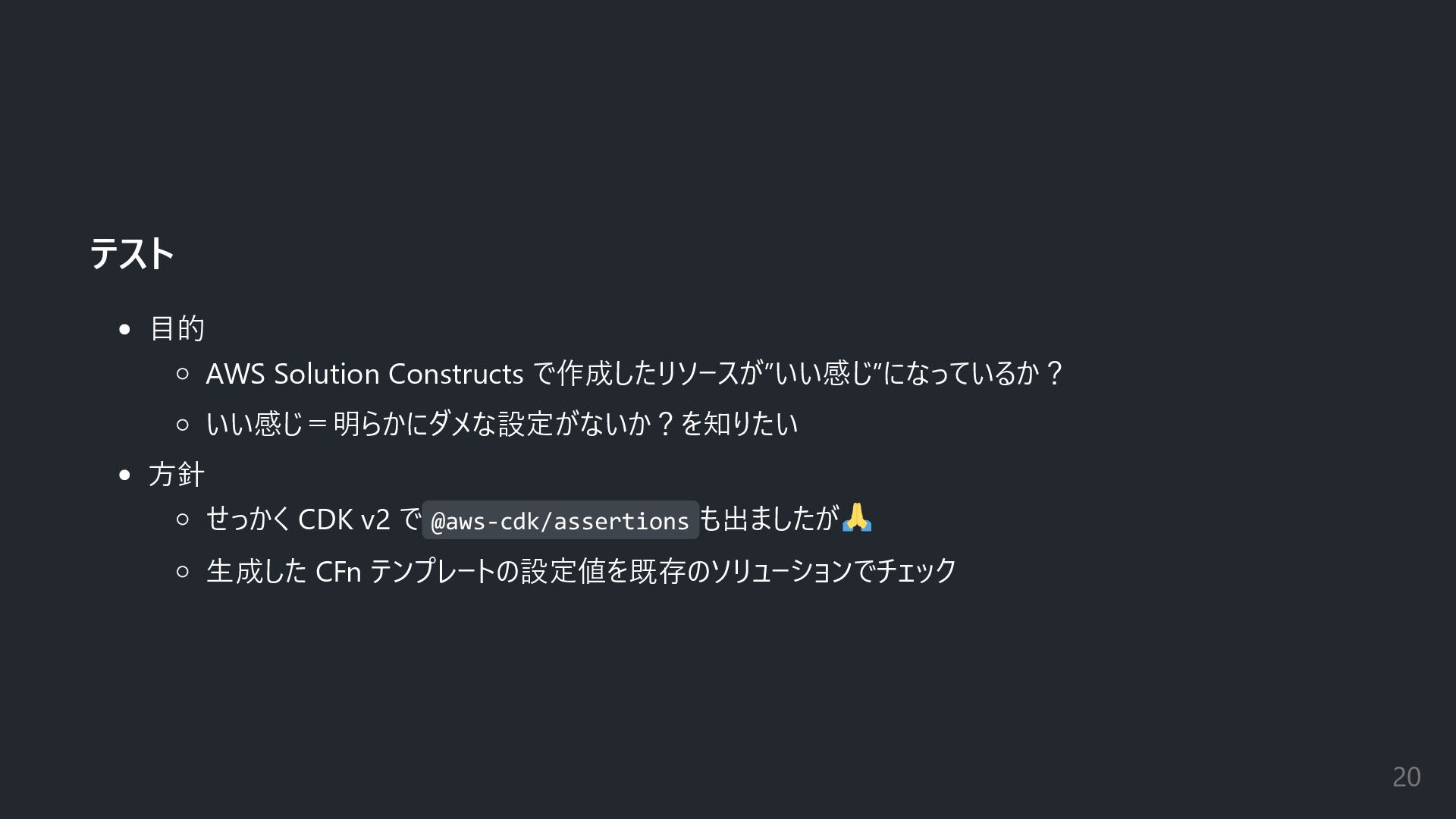

20. テスト 目的 AWS Solution Constructs で作成したリソースが”いい感じ”になっているか？ いい感じ＝明らかにダメな設定がないか？を知りたい 方針 せっかく CDK v2 で @aws-cdk/assertions も出ましたが 生成した CFn テンプレートの設定値を既存のソリューションでチェック 20
21. テスト用ツール 1. Security Hub Standards AWS が厳選した ConfigRule の詰め合わせ。良くない設定値を指摘 既存 3 種類のうち、メンテナンスが活発で汎用的な"AWS Foundational Security Best Practices standard(FSBP)" を使用 今回関係ありそうなルール数: APIgw:5, IAM:9, S3:9 2. OSS(Linter): i. AWS CloudFormation Linter(aws-cloudformation/cfn-lint) aws cloudformation validate-template より強力なフォーマッタ CDK が自動生成する CFn テンプレートでは担保されそうだが一応 ii. cfn-nag(stelligent/cfn_nag) よく比較される AWS CloudFormation Guard 2.0 は標準ルールが非搭載のため、今回はこちら iii. Checkov(bridgecrewio/checkov) BridgeCrew 社製の静的解析ツール。CFn 以外にも Terraform、コンテナ系へも対応。充実の組み込 みルール（over 1000) 21

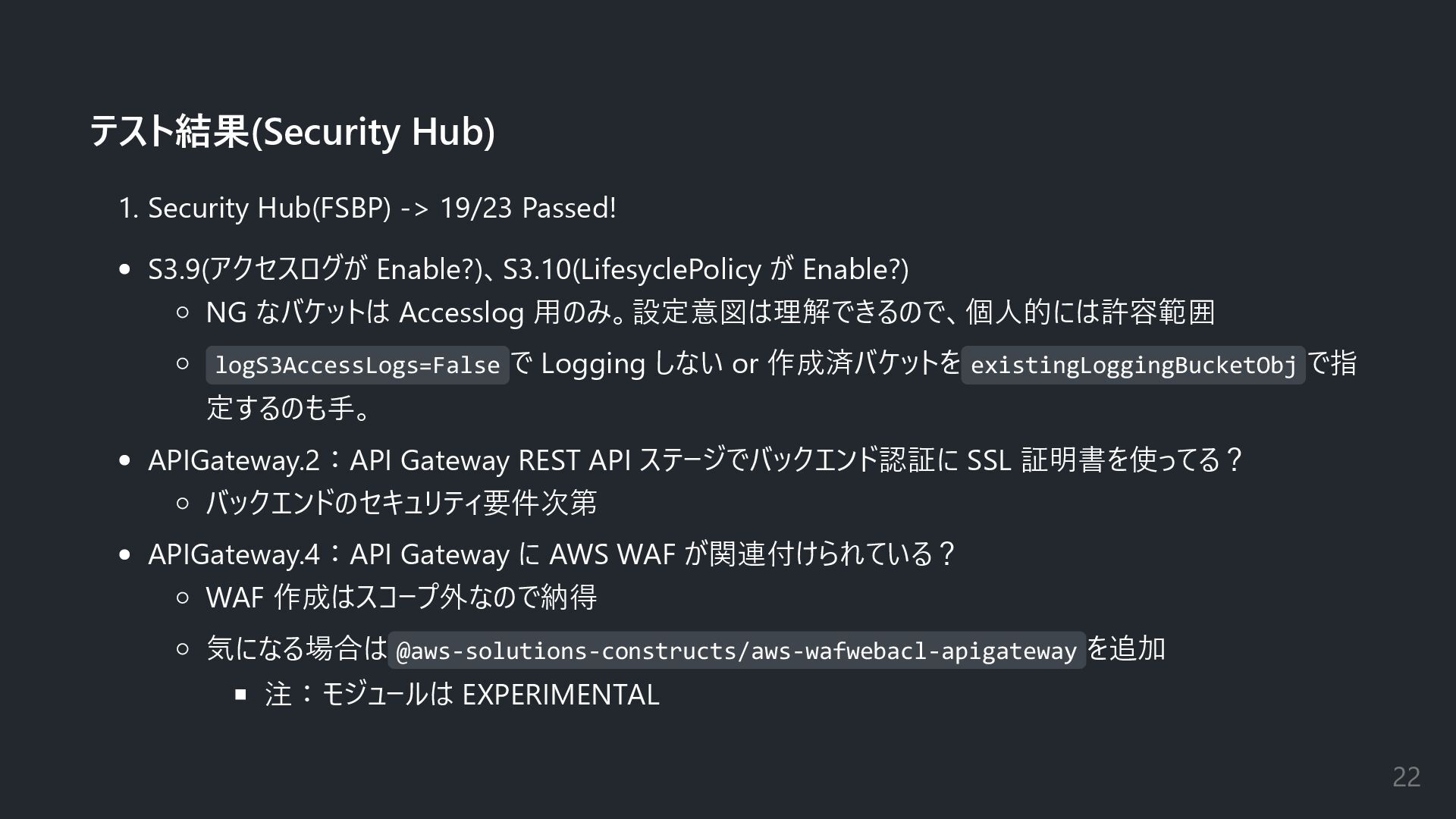

22. テスト結果(Security Hub) 1. Security Hub(FSBP) -> 19/23 Passed! S3.9(アクセスログが Enable?)、S3.10(LifesyclePolicy が Enable?) NG なバケットは Accesslog 用のみ。設定意図は理解できるので、個人的には許容範囲 logS3AccessLogs=False で Logging しない or 作成済バケットを existingLoggingBucketObj で指 定するのも手。 APIGateway.2：API Gateway REST API ステージでバックエンド認証に SSL 証明書を使ってる？ バックエンドのセキュリティ要件次第 APIGateway.4：API Gateway に AWS WAF が関連付けられている？ WAF 作成はスコープ外なので納得 気になる場合は @aws-solutions-constructs/aws-wafwebacl-apigateway を追加 注：モジュールは EXPERIMENTAL 22
23. テスト結果(Linter) 2. OSS(Linter) cfn-lint,cfn-nag 0 件 後者は次項で追記あり checkov -> 70/76 Passed! Ensure that CloudWatch Log Group is encrypted by KMS (×2) Ensure that CloudWatch Log Group specifies retention days (×2) Ensure API Gateway caching is enabled Ensure the S3 bucket has access logging enabled 23

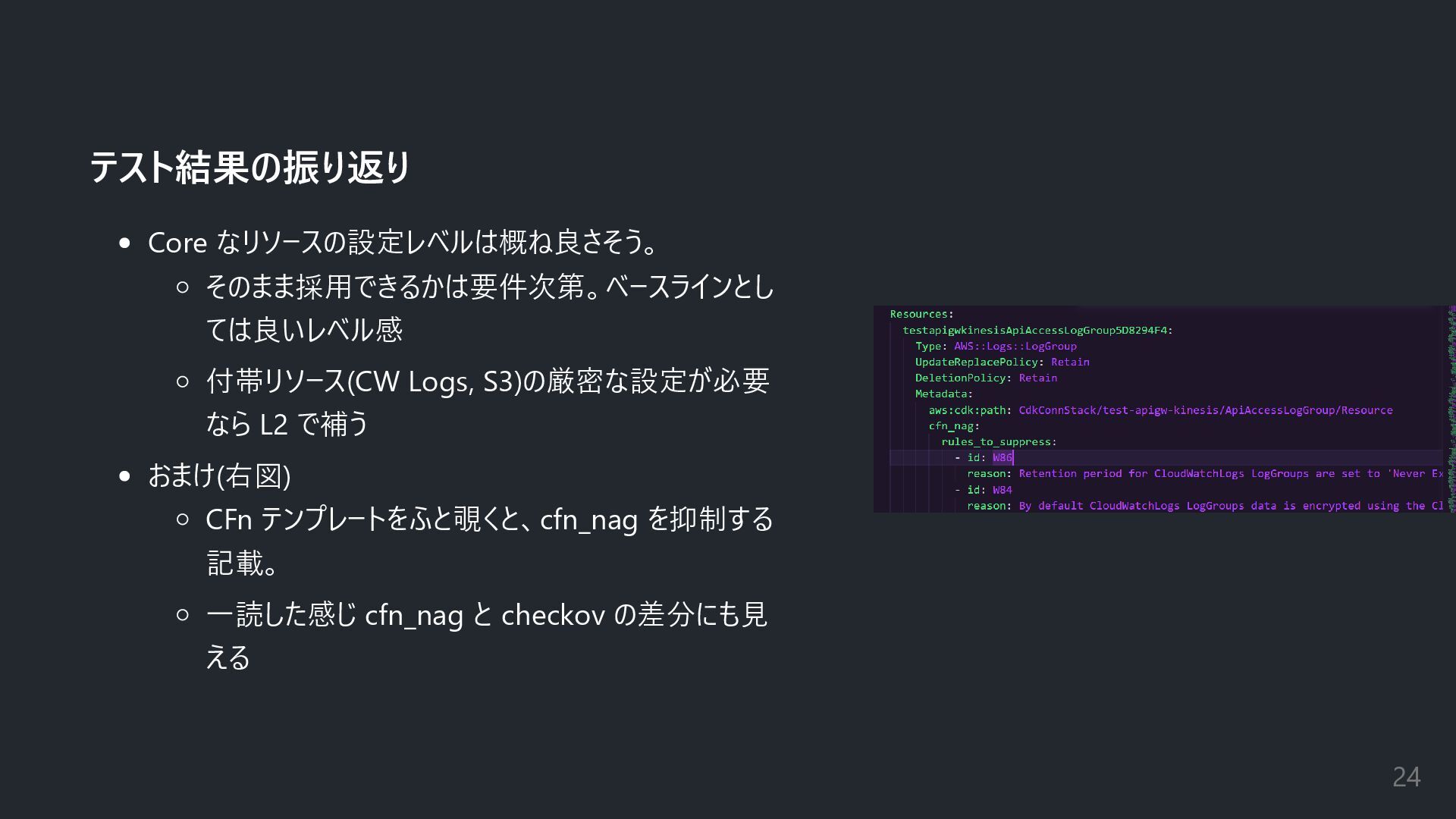

24. テスト結果の振り返り Core なリソースの設定レベルは概ね良さそう。 そのまま採用できるかは要件次第。ベースラインとし ては良いレベル感 付帯リソース(CW Logs, S3)の厳密な設定が必要 なら L2 で補う おまけ(右図) CFn テンプレートをふと覗くと、cfn_nag を抑制する 記載。 一読した感じ cfn_nag と checkov の差分にも見 える 24

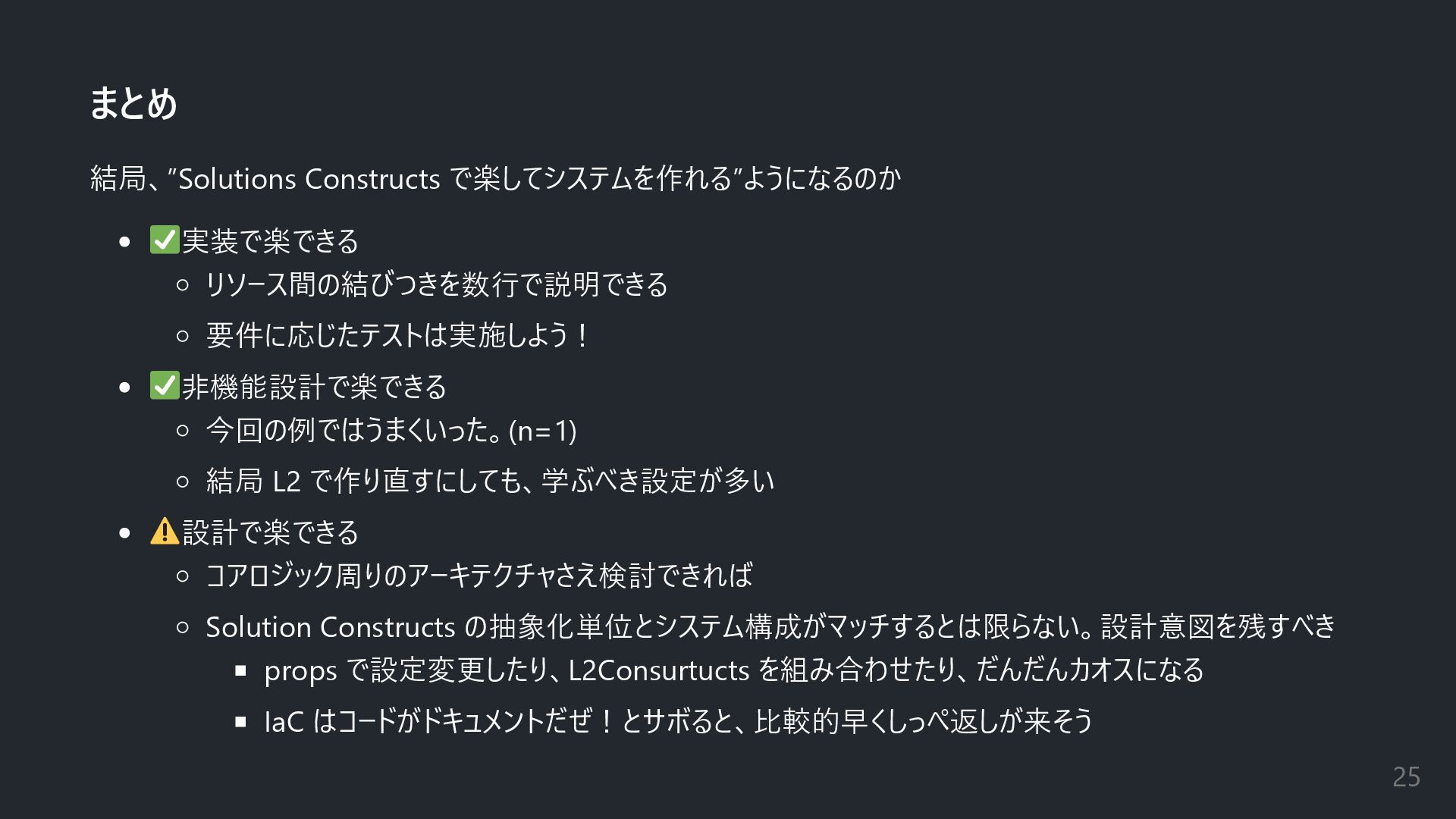

25. まとめ 結局、”Solutions Constructs で楽してシステムを作れる”ようになるのか 実装で楽できる リソース間の結びつきを数行で説明できる 要件に応じたテストは実施しよう！ 非機能設計で楽できる 今回の例ではうまくいった。(n=1) 結局 L2 で作り直すにしても、学ぶべき設定が多い 設計で楽できる コアロジック周りのアーキテクチャさえ検討できれば Solution Constructs の抽象化単位とシステム構成がマッチするとは限らない。設計意図を残すべき props で設定変更したり、L2Consurtucts を組み合わせたり、だんだんカオスになる IaC はコードがドキュメントだぜ！とサボると、比較的早くしっぺ返しが来そう 25

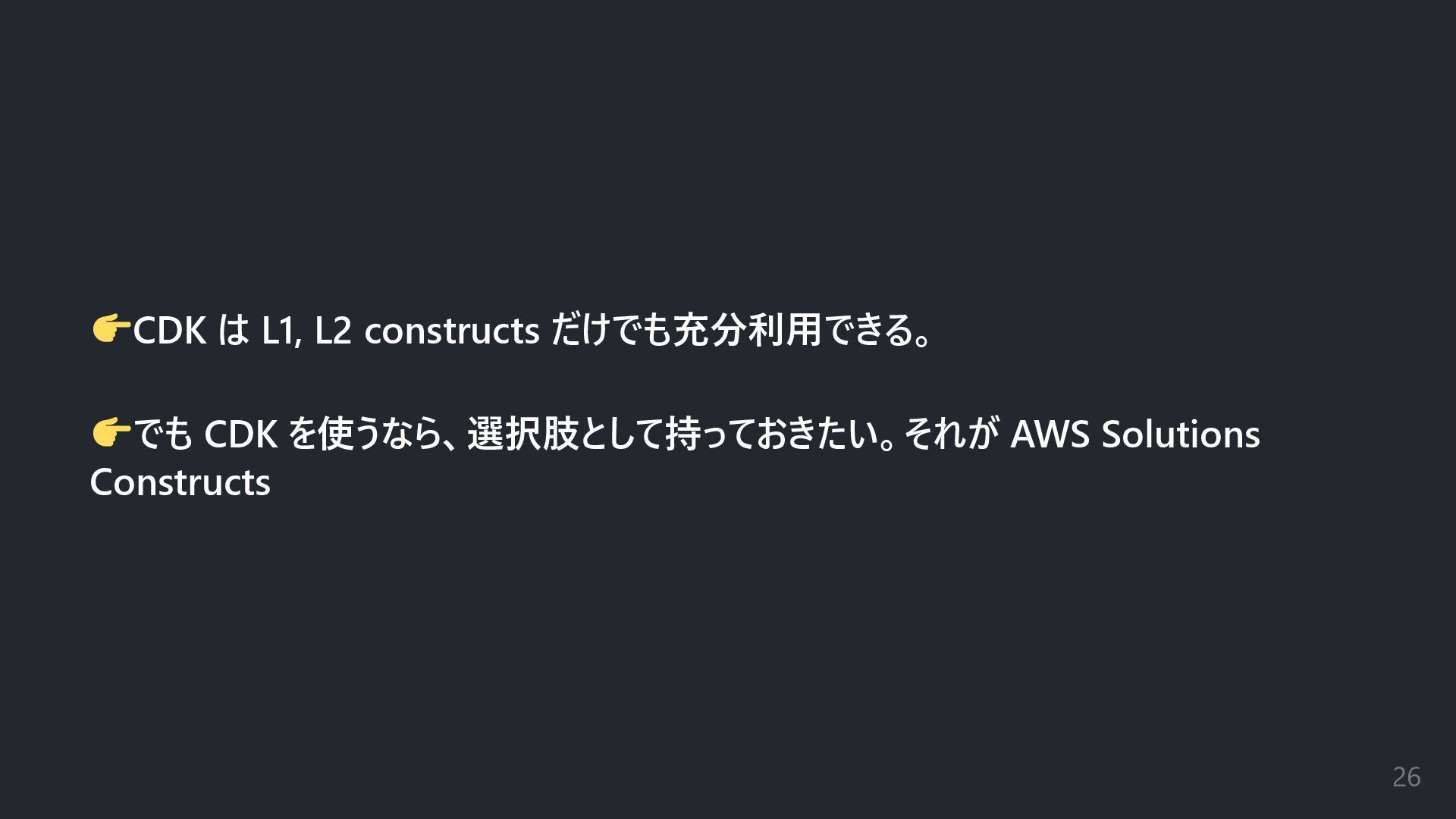

26. CDK は L1, L2 constructs だけでも充分利用できる。 でも CDK を使うなら、選択肢として持っておきたい。それが AWS Solutions Constructs 26
