衛星データの基礎 牟田梓
牟田 梓 むた あずさ ・東京工業大学にて人工衛星開発 ・大学宇宙工学コンソーシアムUNISEC学生理事 ・中高生向け宇宙フリーマガジン「TELSTAR」企画編集 ・若手社会人向け宇宙ビジネスメディア「宙畑」企画編集 ・新卒で日本電気(NEC)に入社、地球観測衛星の機械系 システム設計を担当
・現在はさくらインターネット新規事業部 ※宙畑は2018年12月18日より、政府衛星データプラットフォーム 「Tellus」の公式オウンドメディアとなりました
モノづくり、人工衛星好き。 ©NEC ©JAXA
中高生向け宇宙フリーマガジン 「TELSTAR」 宇宙ビジネスメディア「宙畑」 日本の宇宙産業を拡げたい。
人工衛星が私たちのくらしの 役に立つ世界を作る MY VISION
今日のお話 衛星データ事例紹介 衛星データの基礎 波長の話 宙畑でもやってみた
衛星データ事例の紹介
衛星データの強み! 広域性 対地表障害性 周期性 均質性 衛星データをビジネスに利用したグッドプラクティス事例集(内閣府)より 衛星データは地上データとの相性が良い
衛星データは様々なところで活用されてい る! 山火事の検出 海流による漁場予測 © 漁業情報サービスセンター 樹種・樹高判別 © Rezatec 原油価格推定
© Orbital Insight 地盤沈下の検出 生産台数の検出による動向調査 © Orbital Insight 夜間光観測による経済動向調査
農業分野での活用事例(青天の霹靂) ©青森県産業技術センター
稲作において重要なのは… 収穫時期 適時に収穫すること タンパク質 適切な量の肥料 土地の肥沃 水田を選ぶ
収穫時期 適時に収穫すること ・稲が緑色から金色になると収穫どき! → 穂が出る8月から9月にかけて稲の色を撮影 ・平均気温の積算900℃が収穫どき! →アメダスの気温データで、穂が出てからの 毎日の平均気温を積算
・おいしいお米はタンパク質がみそ! →タンパク質の含有率を稲の色の違いで推定 タンパク質 適切な量の肥料 •ワンポイント 収穫時期の状況は「赤」と「近赤外」の波長、タンパク質含有率は「緑」 と「近赤外」の波長を用いて推定
・有機物の含有率が8%程だと良いお米が育つ! →低いと薄茶、高いと黒色 土地の肥沃 水田を選ぶ
漁業分野での活用事例(トレダス) 漁業分野での活用事例(トレダス)
データ7割・直感3割をリモセンで変える ・海の色やクロロフィル濃度 から植物プランクトンの量 ・海面からの熱放射から海水温 ・海面の凹凸から潮の流れ
None
衛星データのキホン!

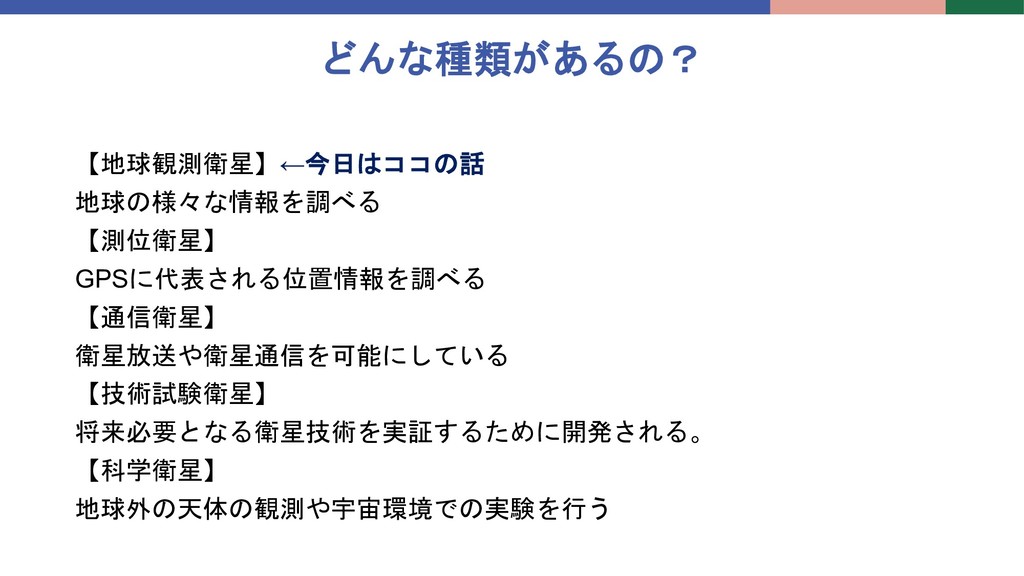

どんな種類があるの? 【地球観測衛星】←今日はココの話 地球の様々な情報を調べる 【測位衛星】 GPSに代表される位置情報を調べる 【通信衛星】 衛星放送や衛星通信を可能にしている 【技術試験衛星】 将来必要となる衛星技術を実証するために開発される。 【科学衛星】
地球外の天体の観測や宇宙環境での実験を行う
どんな風に見えるの?(光学) Planet (分解能3m)

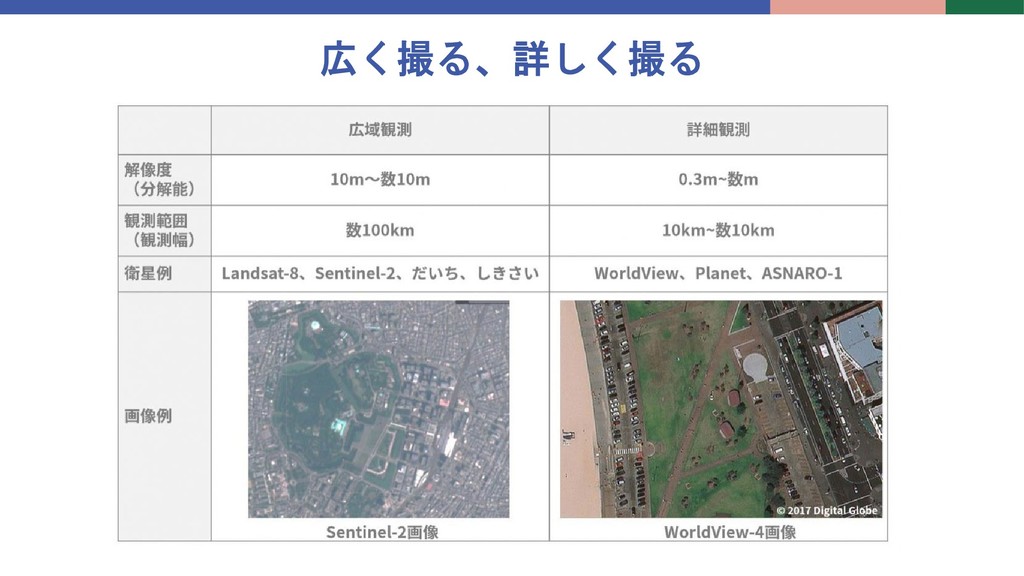

広く撮る、詳しく撮る
観測頻度は数日に一回!

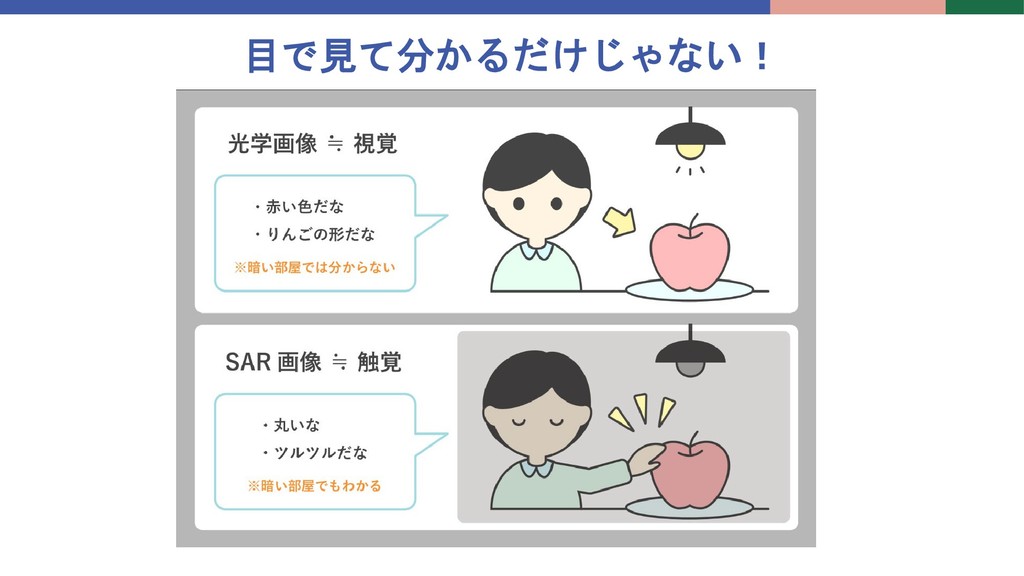

目で見て分かるだけじゃない!
Cosmo-SkyMed (分解能1m) どんな風に見えるの?(SAR)

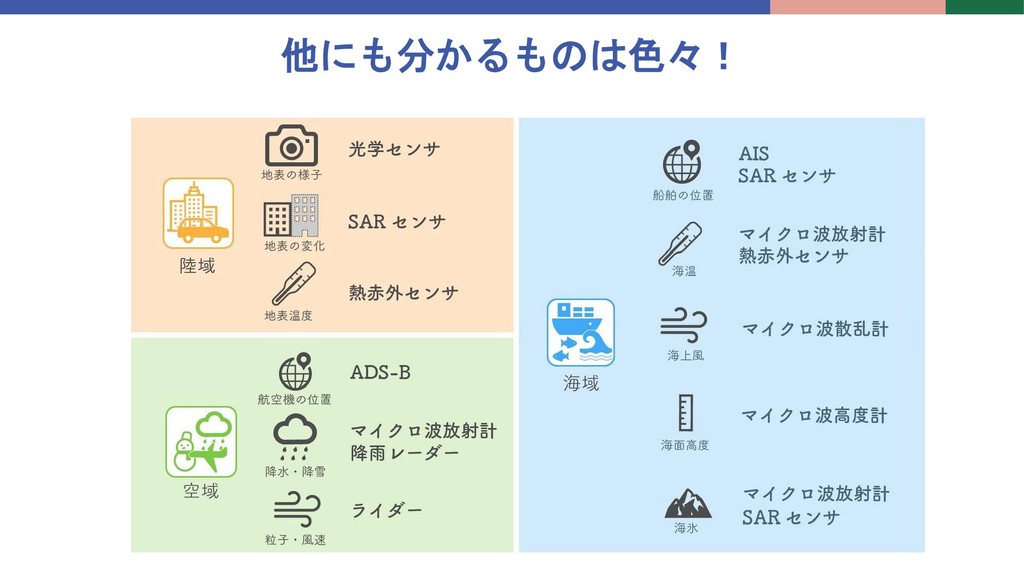

他にも分かるものは色々!
衛星データの強み! 広域性 対地表障害性 周期性 均質性 衛星データをビジネスに利用したグッドプラクティス事例集(内閣府)より 衛星データは地上データとの相性が良い
広い 観測範囲 狭い 粗 い 解 像 度 細 か
い 常時 周期 都度 都度 センサの比較 - 解像度・範囲・頻度 -
センサの比較 - 強いモノ・弱いモノ -
衛星データの使いどころ リアル タイム 1点の 絶対値 ミクロ 常時 過去に 遡る 面の
相対値 マクロ 定期
波長のハナシ!
None
None
None
宙畑でもやってみました!

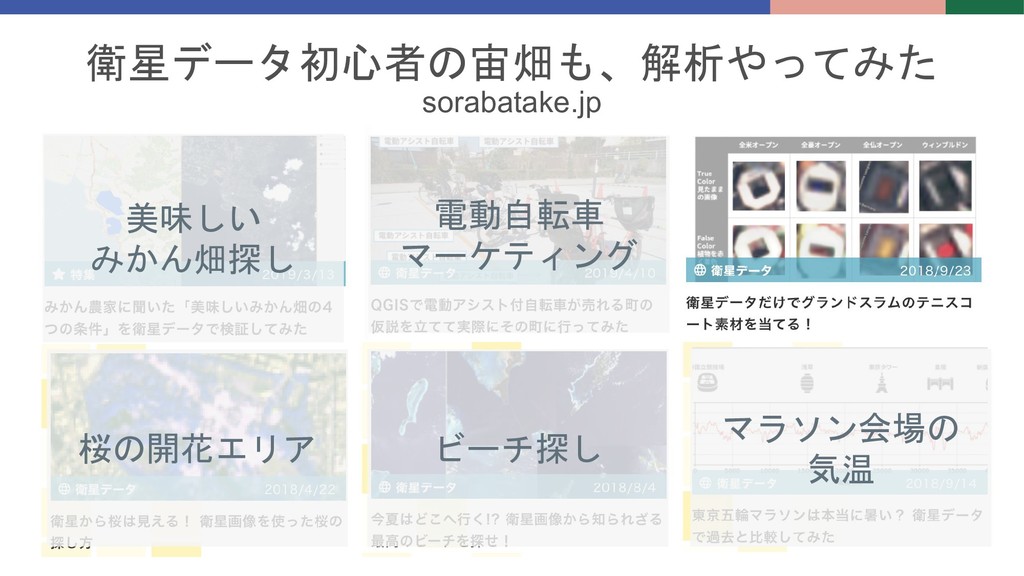

衛星データ初心者の宙畑も、解析やってみた sorabatake.jp 美味しい みかん畑探し 電動自転車 マーケティング テニスコートの 素材 桜の開花エリア ビーチ探し
マラソン会場の 気温
衛星データ初心者の宙畑も、解析やってみた sorabatake.jp 美味しい みかん畑探し 電動自転車 マーケティング 桜の開花エリア ビーチ探し マラソン会場の 気温
None
None
衛星データ初心者の宙畑も、解析やってみた sorabatake.jp 美味しい みかん畑探し 電動自転車 マーケティング テニスコートの 素材 ビーチ探し マラソン会場の
気温
桜の開花を見つけてみる https://sorabatake.jp/1108/

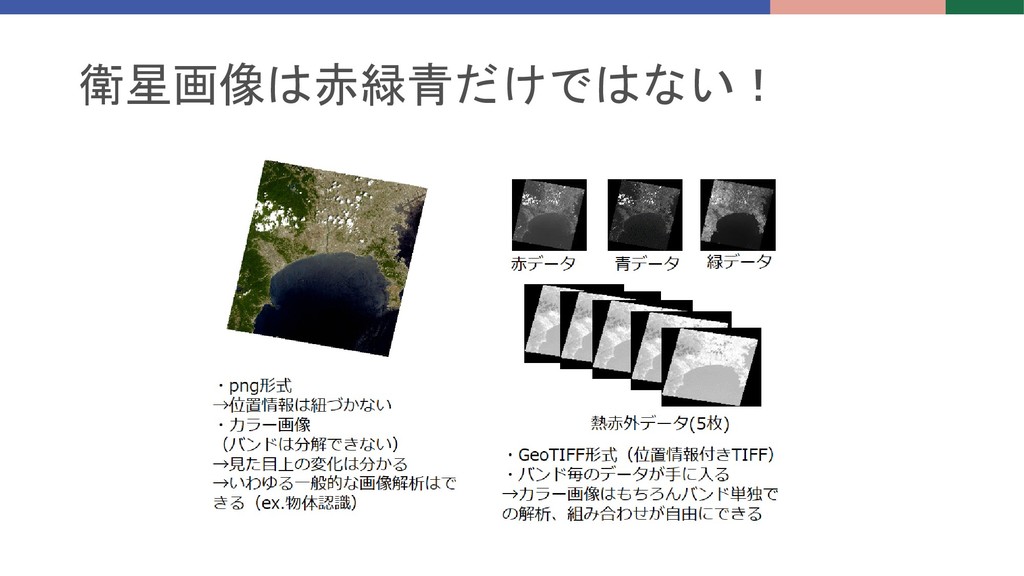

衛星画像は赤緑青だけではない!
衛星画像の表示方法の一例
12個のセンサ Sentinel-2衛星
12個のセンサ Sentinel-2衛星 解像度良い!

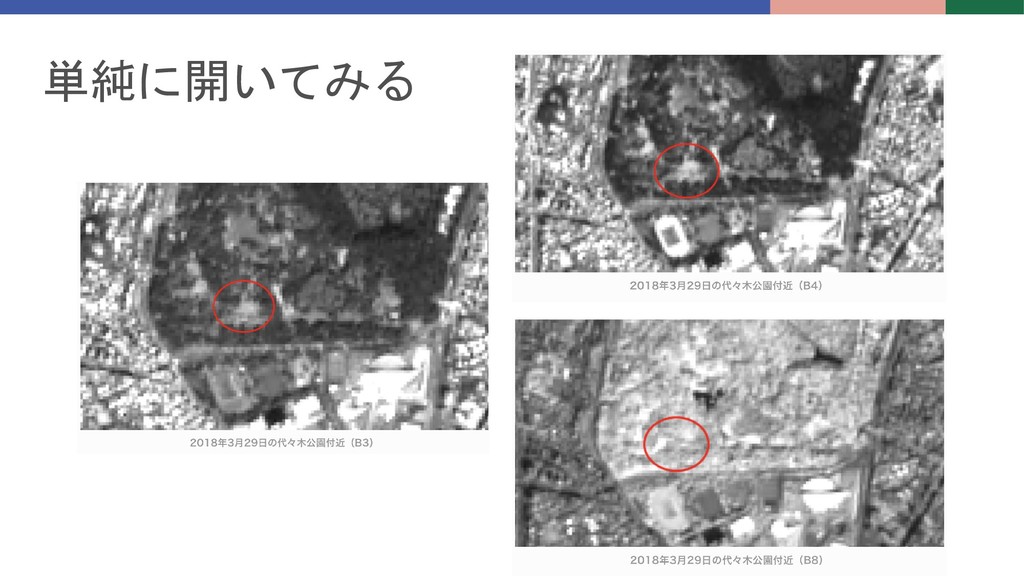

単純に開いてみる
単純に開いてみる わかりやすそう!

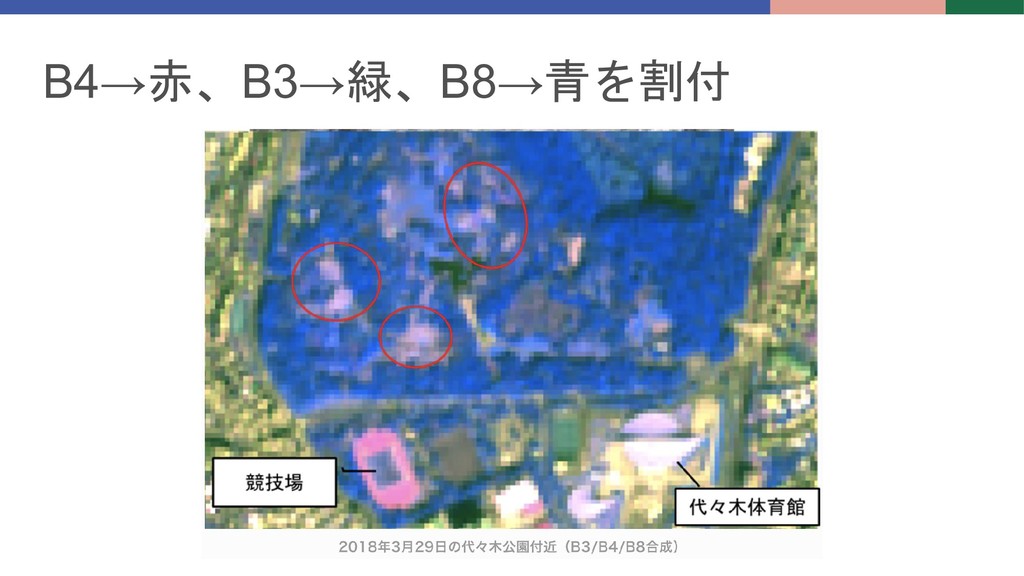

B4→赤、B3→緑、B8→青を割付
B4→赤、B3→緑、B8→青を割付 桜っぽい これはグラウンド 植物(B8)が多いの で全体は青っぽい

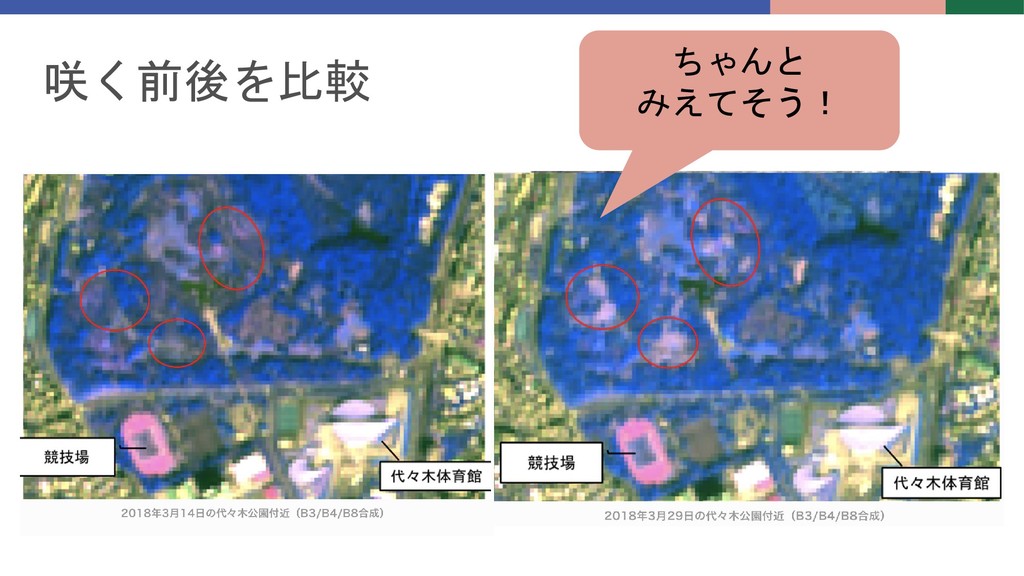

咲く前後を比較 ちゃんと みえてそう!
衛星データ初心者の宙畑も、解析やってみた sorabatake.jp 美味しい みかん畑探し テニスコートの 素材 桜の開花エリア ビーチ探し マラソン会場の 気温

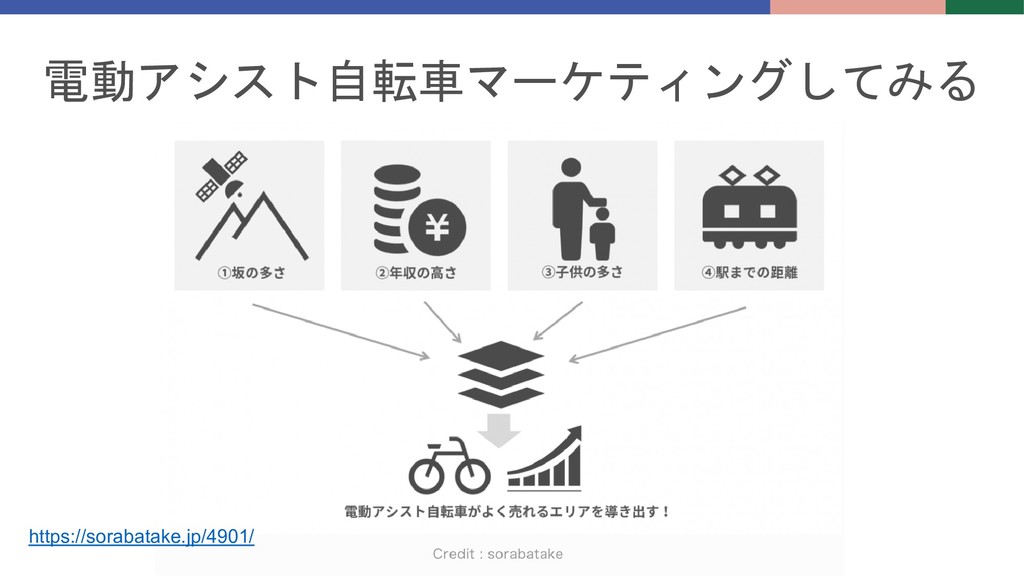

電動アシスト自転車マーケティングしてみる https://sorabatake.jp/4901/
衛星データから坂道が多い区を探す 23区の高度のデータ(AW3D):赤〜緑で高低差を表す

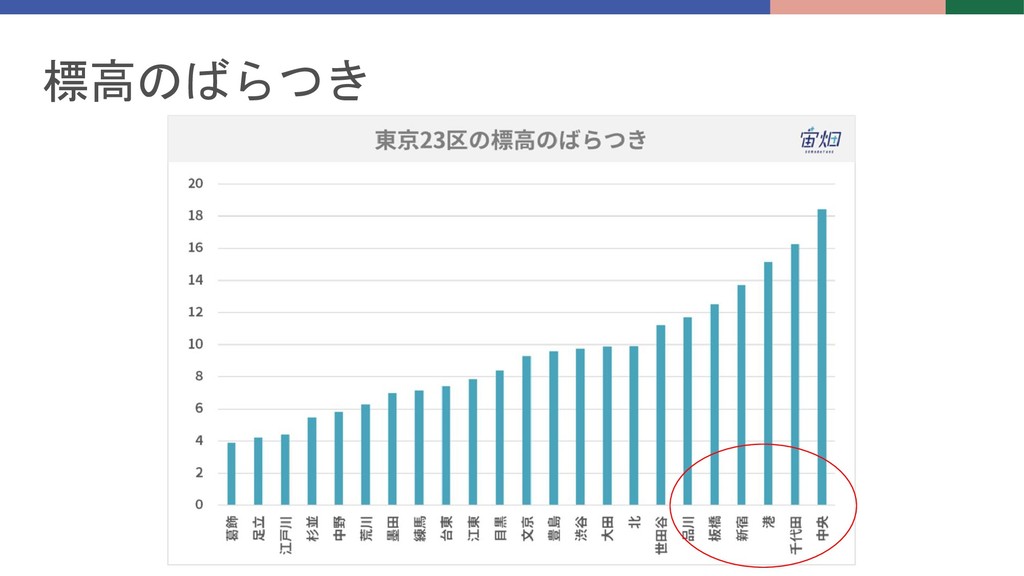

標高のばらつき
高層ビルも高い場所と捉えられている
オープンデータから年収の多い区を探す 総所得金額を納税義務者数で割った値で23区を比較します。

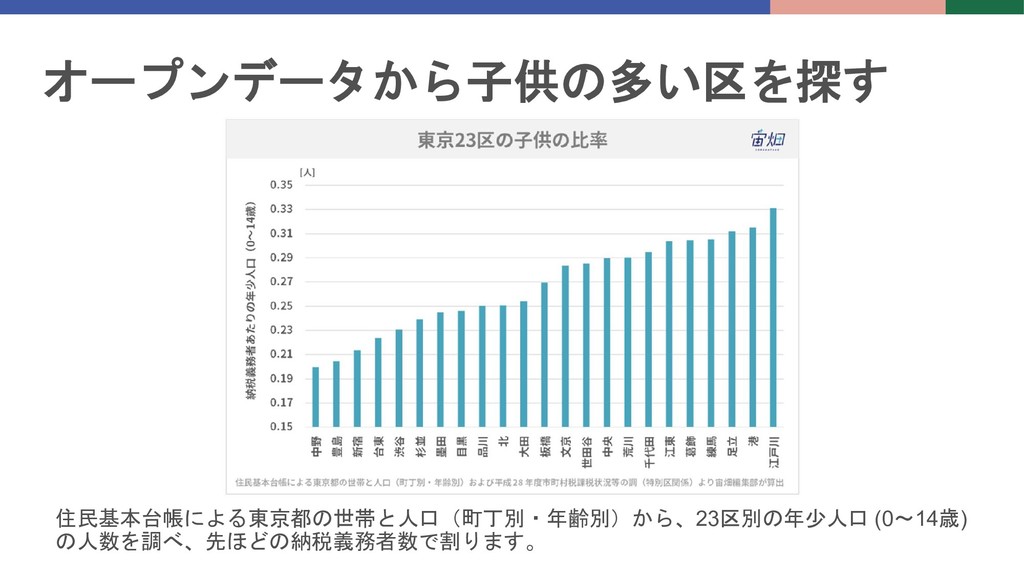

オープンデータから子供の多い区を探す 住民基本台帳による東京都の世帯と人口(町丁別・年齢別)から、23区別の年少人口 (0~14歳) の人数を調べ、先ほどの納税義務者数で割ります。
駅の少ない区ランキングを調査 周辺便利ナビKMLダウンロードページから駅の場所、東京都オープンデータカタログサイトか ら、各区の面積を算出
総合得点から偏差値を算出
・港区や千代田区は年収の高さや坂道の多さに関する点が高く、 駅の少なさについては得点が低い、→駅が多い ・江戸川区は「年収の高さ」と「坂道の多さ」は低いものの、 子供の数が多く、駅がダントツで少ないために4位 ・5位の世田谷区は4項目全てでバランスよく点が入っている
現地調査結果
衛星データ初心者の宙畑も、解析やってみた sorabatake.jp 美味しい みかん畑探し 電動自転車 マーケティング テニスコートの 素材 桜の開花エリア ビーチ探し
東京五輪のマラソンコースの温度を算出
衛星から温度が分かる © RESTEC © NASA, OSC
マラソンコースを電子化する Credit : 公益財団法人東京オリンピック・パラリンピック競技大会組織委員会
衛星画像と重ねてみる
None
None
衛星データ初心者の宙畑も、解析やってみた sorabatake.jp 電動自転車 マーケティング テニスコートの 素材 桜の開花エリア ビーチ探し マラソン会場の 気温
みかんの生育に関わる4つの因子 日射量 太陽光、海面・石垣 からの反射光 気温 年平均気温、最低気 温 土質 水はけが良く、小石 と粘土を適度に含む
降雨量 適度な乾燥ストレス
日射量はどうか?-晴天率- 気象庁 福岡管区気象台

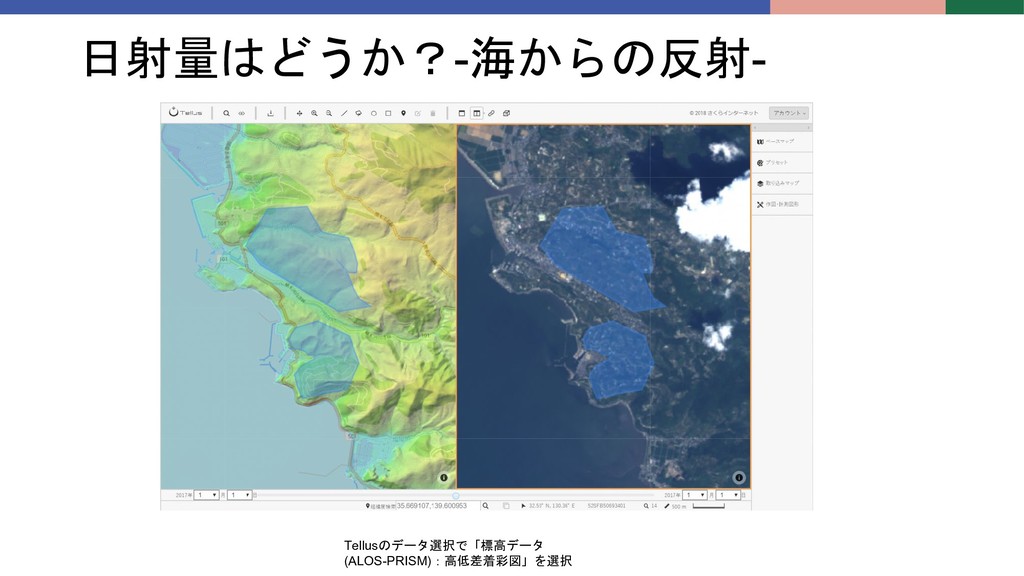

日射量はどうか?-海からの反射- Tellusのデータ選択で「標高データ (ALOS-PRISM):高低差着彩図」を選択
気温はどうか? 気象庁 年平均気温が15℃~17℃ 最低気温が-8℃
降水量はどうか? 気象庁
土質はどうか? Credit : 国土地理院ホームページ 「粘土集積層」をもつ赤黄色土。本土壌群は主に、本州の中位 段丘から高位段丘上および南西諸島一帯の平坦で安定した地形 面に分布する。畑、果樹園などに利用されている。 農研機構より
衛星データ初心者の宙畑も、解析やってみた sorabatake.jp 美味しい みかん畑探し 電動自転車 マーケティング テニスコートの 素材 桜の開花エリア マラソン会場の
気温
グアム
石垣島
アバコ島
他にも様々なアイデアに挑戦しています! sorabatake.jp 釣り場探し 降雪状況 観光情報 混雑情報 GDP予測 災害状況把握
