Amazon Elastic VMware ServiceとAmazon FSx for NetApp ONTAP の連携： クラウドでスケールするモダナイゼーションの実現

ネットワールド主催、NetApp 協賛、AWS 協力の公開 Webinar にて、Amazon EVS と Amazon FSx for NetApp ONTAP を組み合わせたモダナイゼーションパターンを解説したセッションの資料です。

Transcript

1. © 2025 NetApp, Inc. All rights reserved. NETAPP ネットアップ合同会社 AWS SE Support / Sr. Cloud Solutions Architect - AWS 2025/06/30 Amazon Elastic VMware Serviceと Amazon FSx for NetApp ONTAP の 連携 クラウドでスケールするモダナイゼーションの実現

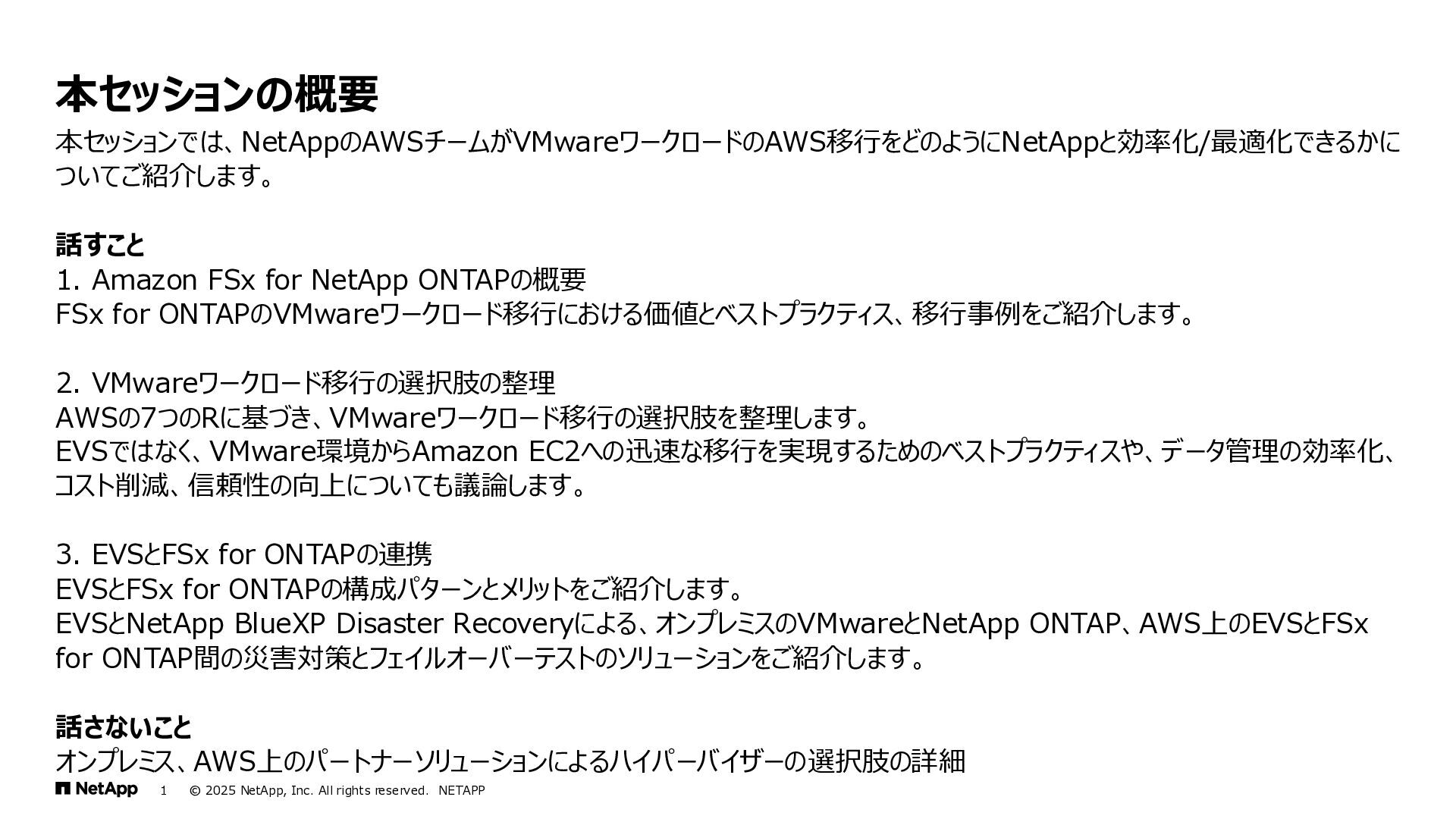

2. 1 本セッションでは、NetAppのAWSチームがVMwareワークロードのAWS移行をどのようにNetAppと効率化/最適化できるかに ついてご紹介します。 話すこと 1. Amazon FSx for NetApp ONTAPの概要 FSx for ONTAPのVMwareワークロード移行における価値とベストプラクティス、移行事例をご紹介します。 2. VMwareワークロード移行の選択肢の整理 AWSの7つのRに基づき、VMwareワークロード移行の選択肢を整理します。 EVSではなく、VMware環境からAmazon EC2への迅速な移行を実現するためのベストプラクティスや、データ管理の効率化、 コスト削減、信頼性の向上についても議論します。 3. EVSとFSx for ONTAPの連携 EVSとFSx for ONTAPの構成パターンとメリットをご紹介します。 EVSとNetApp BlueXP Disaster Recoveryによる、オンプレミスのVMwareとNetApp ONTAP、AWS上のEVSとFSx for ONTAP間の災害対策とフェイルオーバーテストのソリューションをご紹介します。 話さないこと オンプレミス、AWS上のパートナーソリューションによるハイパーバイザーの選択肢の詳細 本セッションの概要 © 2025 NetApp, Inc. All rights reserved. NETAPP
3. © 2025 NetApp, Inc. All rights reserved. 2 <名前> 藤原 善基（ふじわら よしき） <所属> ネットアップ合同会社 AWS SE Support / Sr. クラウドソリューションアーキテクト 2024-2025 Japan AWS Top Engineers(Software) AWS Community Builders Storage(2023)/Cloud Operations(2024-2025) <趣味> 技術イベントへの参加・旅行・外食・ロックフェスティバルに行くなど <好きなAWSのサービス> Amazon Elastic Container Service Amazon FSx for NetApp ONTAP AWS 認定 <最近の活動> ・登壇：AWS Summit Tokyo/Japan 2023~2025など ・AWSユーザーグループのストレージ専門支部 Storage-JAWSの立ち上げと運営 ・広島大学 x AWS x NetAppのハイブリッドクラウド生成AIのPoC & AWSブログと NetAppブログ執筆、ランサムウェア対策などのデータ保護施策、EVSを始めとする VMwareワークロードのAWS移行などをリード 自己紹介： Amazon Elastic Container Service Amazon FSx for NetApp ONTAP

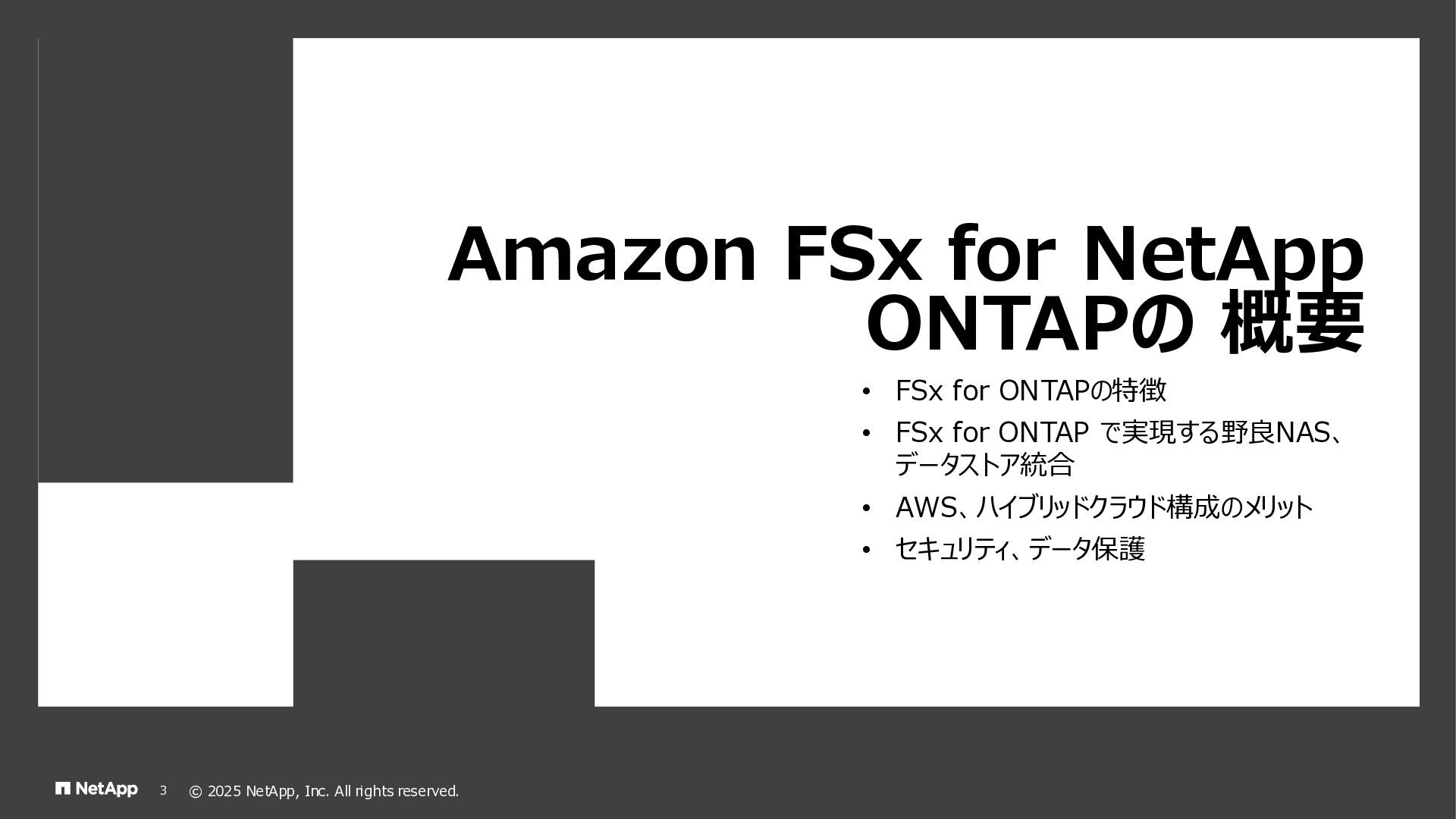

4. Amazon FSx for NetApp ONTAPの 概要 • FSx for ONTAPの特徴 • FSx for ONTAP で実現する野良NAS、 データストア統合 • AWS、ハイブリッドクラウド構成のメリット • セキュリティ、データ保護 3 © 2025 NetApp, Inc. All rights reserved.
5. © 2025 NetApp, Inc. All rights reserved. 4 • NetApp が30年近く培い、実績と定評あるストレージ技術 “ONTAP” を、AWS のファーストパーティーサービスとして提供。 • Marketplace製品ではありませんので、AWSクレジットの対象サービスです。 • AWSマネージメントコンソールで、「FSx」で検索するとサービスが出てきますので、EFSなどと同様にすぐに起動できます。 Amazon FSx for NetApp ONTAP とは 長年培い、定評ある ストレージ技術 “ONTAP” を シンプルさ、敏捷性 スケーラビリティ Amazon FSx for NetApp ONTAP
6. © 2025 NetApp, Inc. All rights reserved. 5 ストレージ専用設計OS。過去にOS乗っ取り事故無し ストレージOS ONTAPの由来と開発コードネーム On TAP =(ビール樽に) 注ぎ口がついた状態 • レバーをひねるだけですぐに提供可能 • データを簡単に扱え、自在に出し入れできるストレージ ちなみに……ONTAPの開発コードネームはビールの銘柄の名前です 1998 ONTAP 5.1 1998 ONTAP 5.2 1999 ONTAP 5.3 2000 ONTAP 6.0 2001 ONTAP 6.1 2002 ONTAP 6.2 2002 ONTAP 6.3 2003 ONTAP 6.4 2004 ONTAP 6.5 2004 ONTAP 7.0 2005 ONTAP 7.1 2006 ONTAP 7.2 2008 ONTAP 7.3 2011 ONTAP 8.1 2013 ONTAP 8.2 2015 ONTAP 8.3 2017 ONTAP 9.2 2016 ONTAP 9.1 2016 ONTAP 9.0 2009 ONTAP 8.0 2017 ONTAP 9.3 2018 ONTAP 9.4 2019 ONTAP 9.5 2019 ONTAP 9.6 2020 ONTAP 9.7 2020 ONTAP 9.8 2021 ONTAP 9.9.1 2021 ONTAP 9.10.1 2022 ONTAP 9.11.1 2023 ONTAP 9.13.1 2022 ONTAP 9.12.1 2023 ONTAP 9.14.1 2024 ONTAP 9.15.1
7. 地球上で 最もセキュアな ストレージ The Most Secure Storage On The Planet © 2025 NetApp, Inc. All rights reserved. 6
8. © 2025 NetApp, Inc. All rights reserved. 7 最高機密レベルの データセキュリティ認証を取得した 唯一のエンタープライズストレージ FIPS 140-2 Commercial Solutions for Classified（CSfC） DoDIN APL Common Criteria ISO/IEC 15408 CISA SECURE BY DESIGN 製造企業は 顧客のセキュリティ課題に当事者意識を持つ 製造企業は 透明性と説明責任を積極的に果たす 製造企業は 機能開発において経営層がリーダーシップを果す

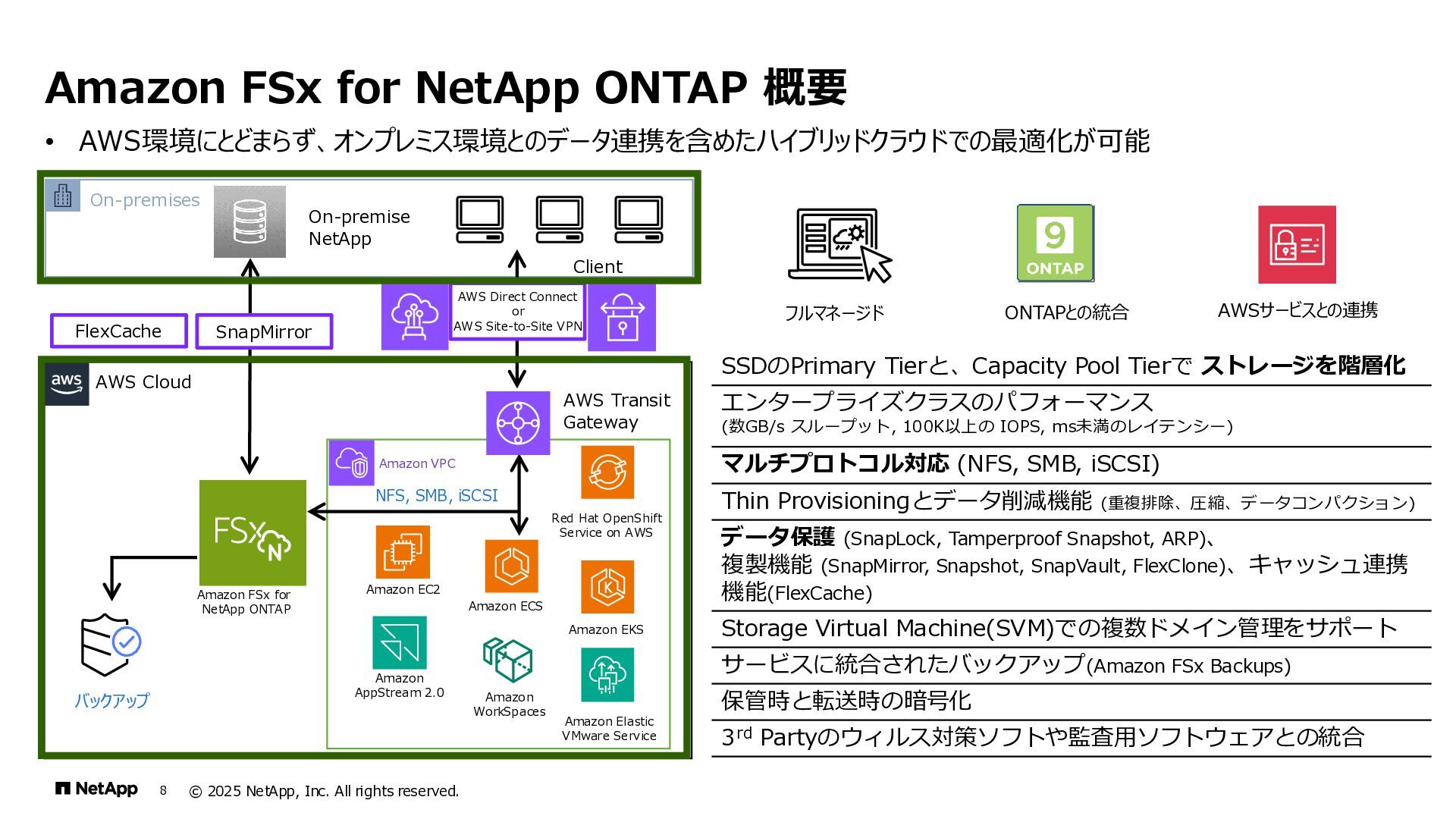

9. On-premises AWS Cloud Amazon EC2 Amazon AppStream 2.0 Amazon WorkSpaces Amazon ECS Amazon EKS SnapMirror AWS Direct Connect or AWS Site-to-Site VPN NFS, SMB, iSCSI AWS Transit Gateway Client On-premise NetApp Amazon FSx for NetApp ONTAP バックアップ SSDのPrimary Tierと、Capacity Pool Tierで ストレージを階層化 エンタープライズクラスのパフォーマンス (数GB/s スループット, 100K以上の IOPS, ms未満のレイテンシー) マルチプロトコル対応 (NFS, SMB, iSCSI) Thin Provisioningとデータ削減機能 (重複排除、圧縮、データコンパクション) データ保護 (SnapLock, Tamperproof Snapshot, ARP)、 複製機能 (SnapMirror, Snapshot, SnapVault, FlexClone)、キャッシュ連携 機能(FlexCache) Storage Virtual Machine(SVM)での複数ドメイン管理をサポート サービスに統合されたバックアップ(Amazon FSx Backups) 保管時と転送時の暗号化 3rd Partyのウィルス対策ソフトや監査用ソフトウェアとの統合 フルマネージド ONTAPとの統合 AWSサービスとの連携 FlexCache Amazon VPC Red Hat OpenShift Service on AWS 8 © 2025 NetApp, Inc. All rights reserved. Amazon FSx for NetApp ONTAP 概要 • AWS環境にとどまらず、オンプレミス環境とのデータ連携を含めたハイブリッドクラウドでの最適化が可能 Amazon Elastic VMware Service
10. VMwareワークロード移行の 選択肢の整理 • AWSの7つのRとVMwareワークロード移行 の選択肢 • VMware環境からAmazon EC2への迅速 な移行を実現するためのベストプラクティス • データ管理の効率化 • コスト削減 • 信頼性の向上 9 © 2025 NetApp, Inc. All rights reserved.

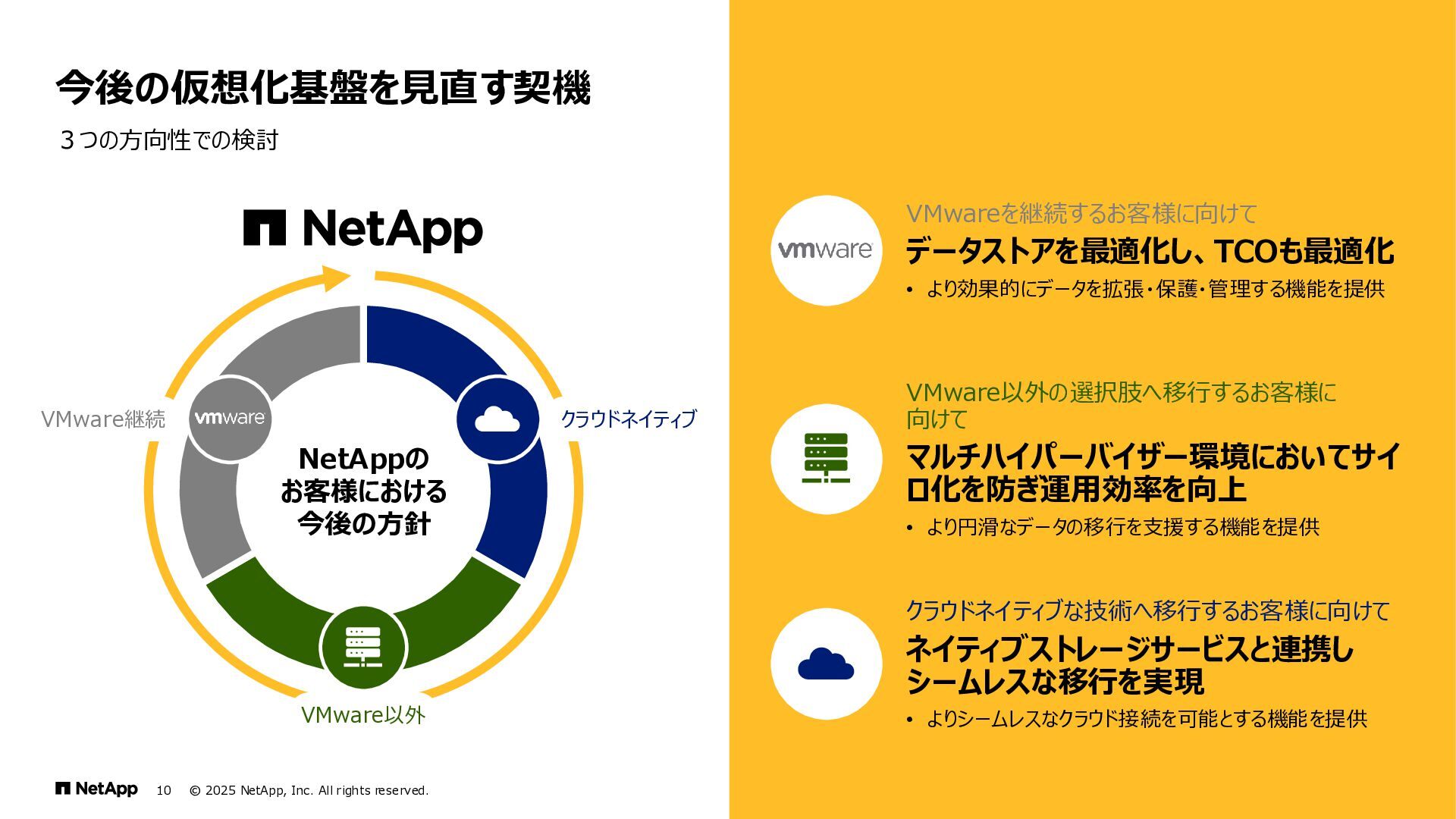

11. © 2025 NetApp, Inc. All rights reserved. 10 ３つの方向性での検討 今後の仮想化基盤を見直す契機 NetAppの お客様における 今後の方針 VMware以外 クラウドネイティブ VMware継続 VMwareを継続するお客様に向けて データストアを最適化し、TCOも最適化 • より効果的にデータを拡張・保護・管理する機能を提供 VMware以外の選択肢へ移行するお客様に 向けて マルチハイパーバイザー環境においてサイ ロ化を防ぎ運用効率を向上 • より円滑なデータの移行を支援する機能を提供 クラウドネイティブな技術へ移行するお客様に向けて ネイティブストレージサービスと連携し シームレスな移行を実現 • よりシームレスなクラウド接続を可能とする機能を提供

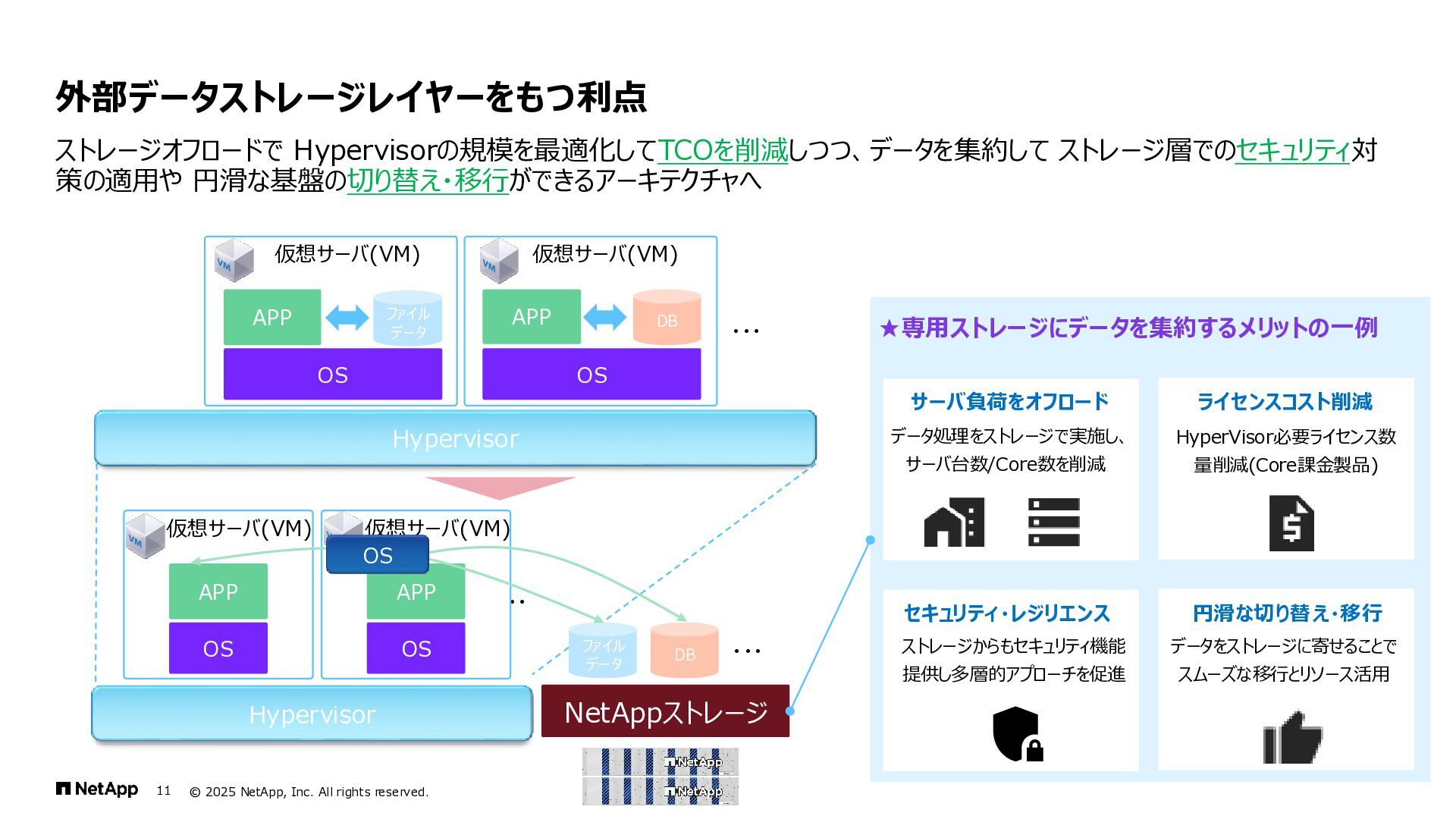

12. © 2025 NetApp, Inc. All rights reserved. 外部データストレージレイヤーをもつ利点 ストレージオフロードで Hypervisorの規模を最適化してTCOを削減しつつ、データを集約して ストレージ層でのセキュリティ対 策の適用や 円滑な基盤の切り替え・移行ができるアーキテクチャへ OS APP 仮想サーバ(VM) ファイル データ OS APP 仮想サーバ(VM) DB ・・・ NetAppストレージ OS APP 仮想サーバ(VM) ・・・ OS APP 仮想サーバ(VM) ファイル データ DB ・・・ ★専用ストレージにデータを集約するメリットの一例 ライセンスコスト削減 HyperVisor必要ライセンス数 量削減(Core課金製品) セキュリティ・レジリエンス ストレージからもセキュリティ機能 提供し多層的アプローチを促進 サーバ負荷をオフロード 円滑な切り替え・移行 データをストレージに寄せることで スムーズな移行とリソース活用 データ処理をストレージで実施し、 サーバ台数/Core数を削減 Hypervisor Hypervisor OS 11

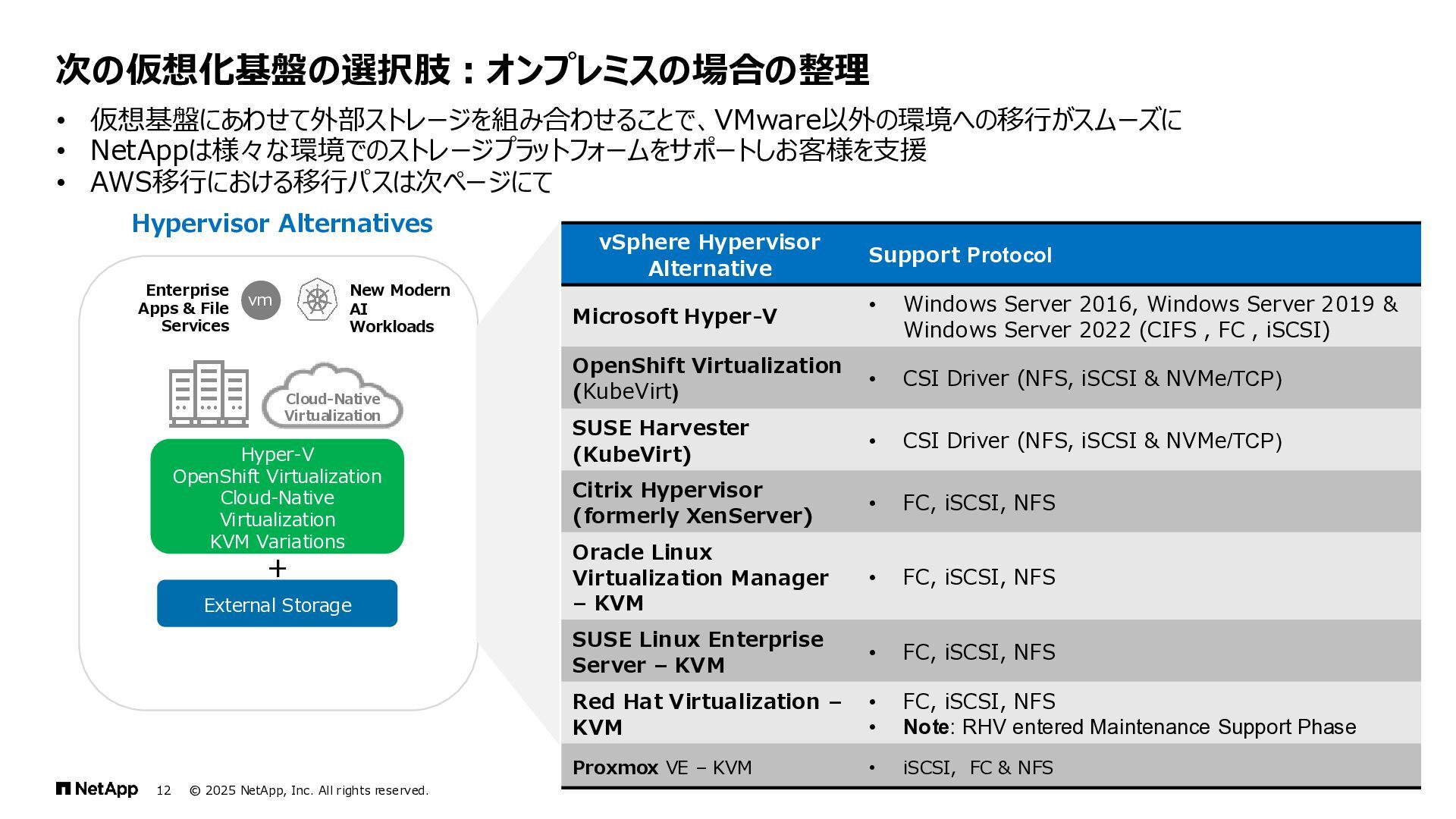

13. 12 © 2025 NetApp, Inc. All rights reserved. • 仮想基盤にあわせて外部ストレージを組み合わせることで、VMware以外の環境への移行がスムーズに • NetAppは様々な環境でのストレージプラットフォームをサポートしお客様を支援 • AWS移行における移行パスは次ページにて 次の仮想化基盤の選択肢：オンプレミスの場合の整理 Hypervisor Alternatives Hyper-V OpenShift Virtualization Cloud-Native Virtualization KVM Variations Enterprise Apps & File Services New Modern AI Workloads vm External Storage + vSphere Hypervisor Alternative Support Protocol Microsoft Hyper-V • Windows Server 2016, Windows Server 2019 & Windows Server 2022 (CIFS , FC , iSCSI) OpenShift Virtualization (KubeVirt) • CSI Driver (NFS, iSCSI & NVMe/TCP) SUSE Harvester (KubeVirt) • CSI Driver (NFS, iSCSI & NVMe/TCP) Citrix Hypervisor (formerly XenServer) • FC, iSCSI, NFS Oracle Linux Virtualization Manager – KVM • FC, iSCSI, NFS SUSE Linux Enterprise Server – KVM • FC, iSCSI, NFS Red Hat Virtualization – KVM • FC, iSCSI, NFS • Note: RHV entered Maintenance Support Phase Proxmox VE – KVM • iSCSI, FC & NFS Cloud-Native Virtualization

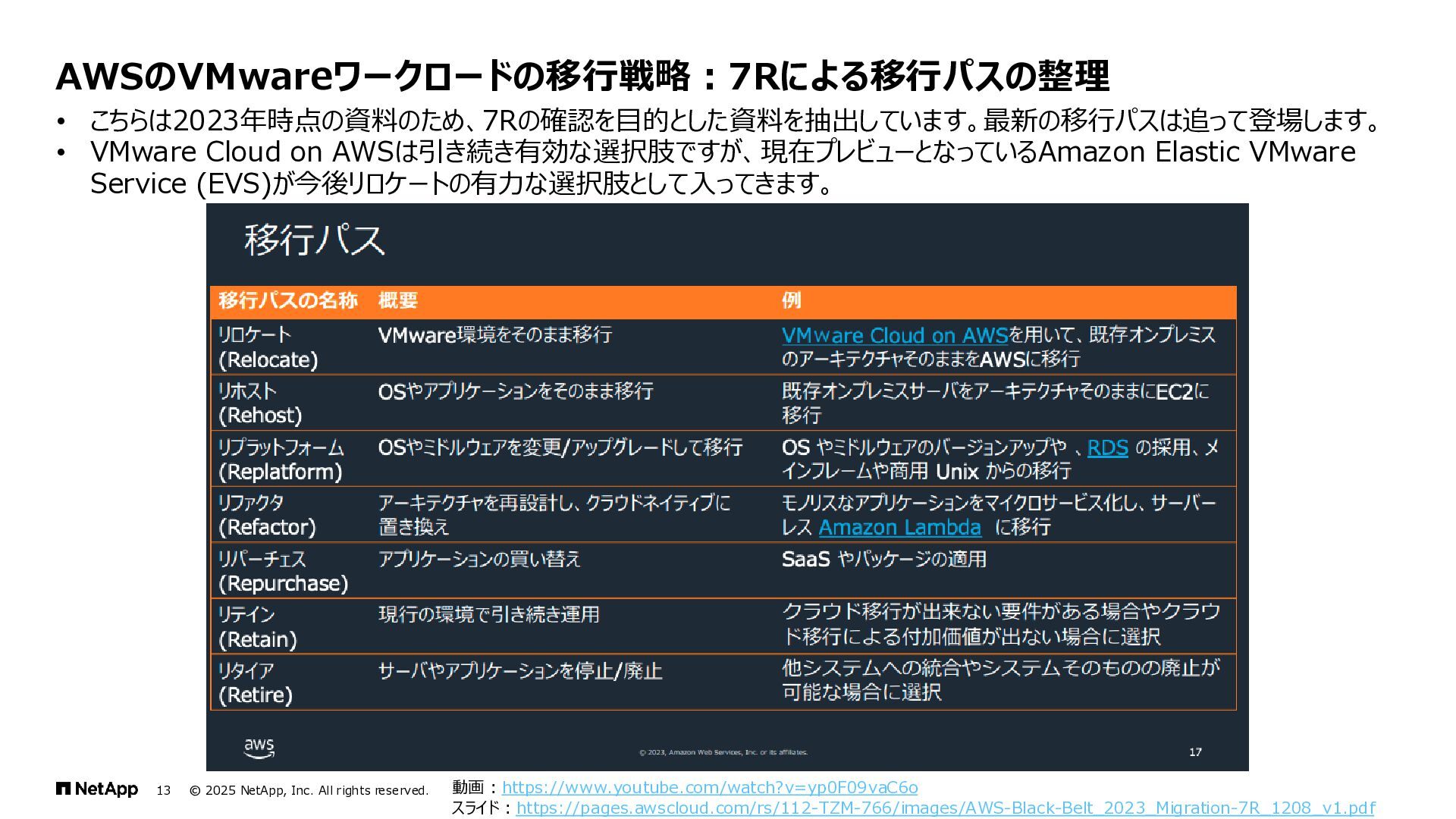

14. © 2025 NetApp, Inc. All rights reserved. 13 • こちらは2023年時点の資料のため、7Rの確認を目的とした資料を抽出しています。最新の移行パスは追って登場します。 • VMware Cloud on AWSは引き続き有効な選択肢ですが、現在プレビューとなっているAmazon Elastic VMware Service (EVS)が今後リロケートの有力な選択肢として入ってきます。 AWSのVMwareワークロードの移行戦略：7Rによる移行パスの整理 動画：https://www.youtube.com/watch?v=yp0F09vaC6o スライド：https://pages.awscloud.com/rs/112-TZM-766/images/AWS-Black-Belt_2023_Migration-7R_1208_v1.pdf

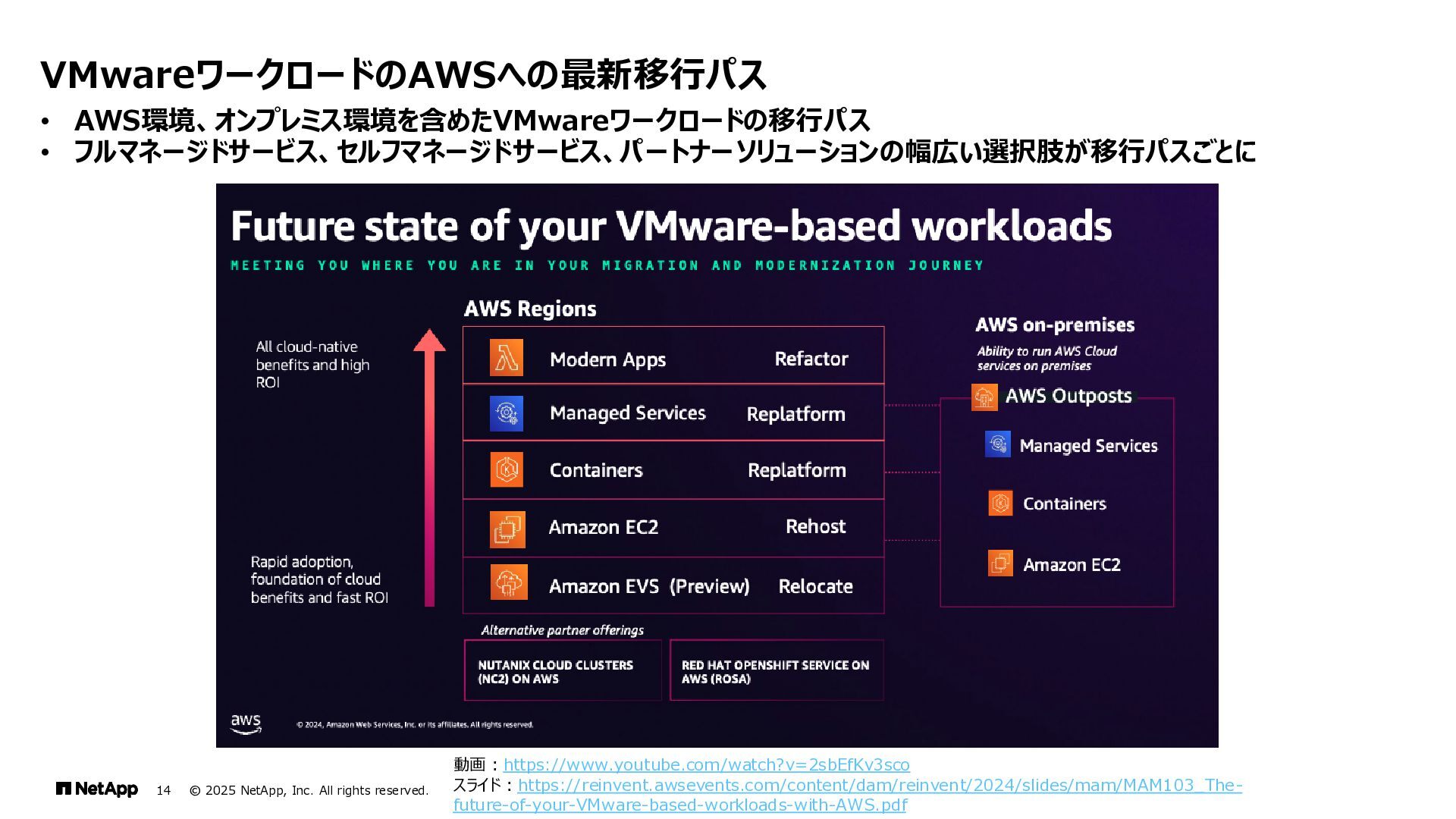

15. 14 • AWS環境、オンプレミス環境を含めたVMwareワークロードの移行パス • フルマネージドサービス、セルフマネージドサービス、パートナーソリューションの幅広い選択肢が移行パスごとに VMwareワークロードのAWSへの最新移行パス © 2025 NetApp, Inc. All rights reserved. 動画：https://www.youtube.com/watch?v=2sbEfKv3sco スライド：https://reinvent.awsevents.com/content/dam/reinvent/2024/slides/mam/MAM103_The- future-of-your-VMware-based-workloads-with-AWS.pdf

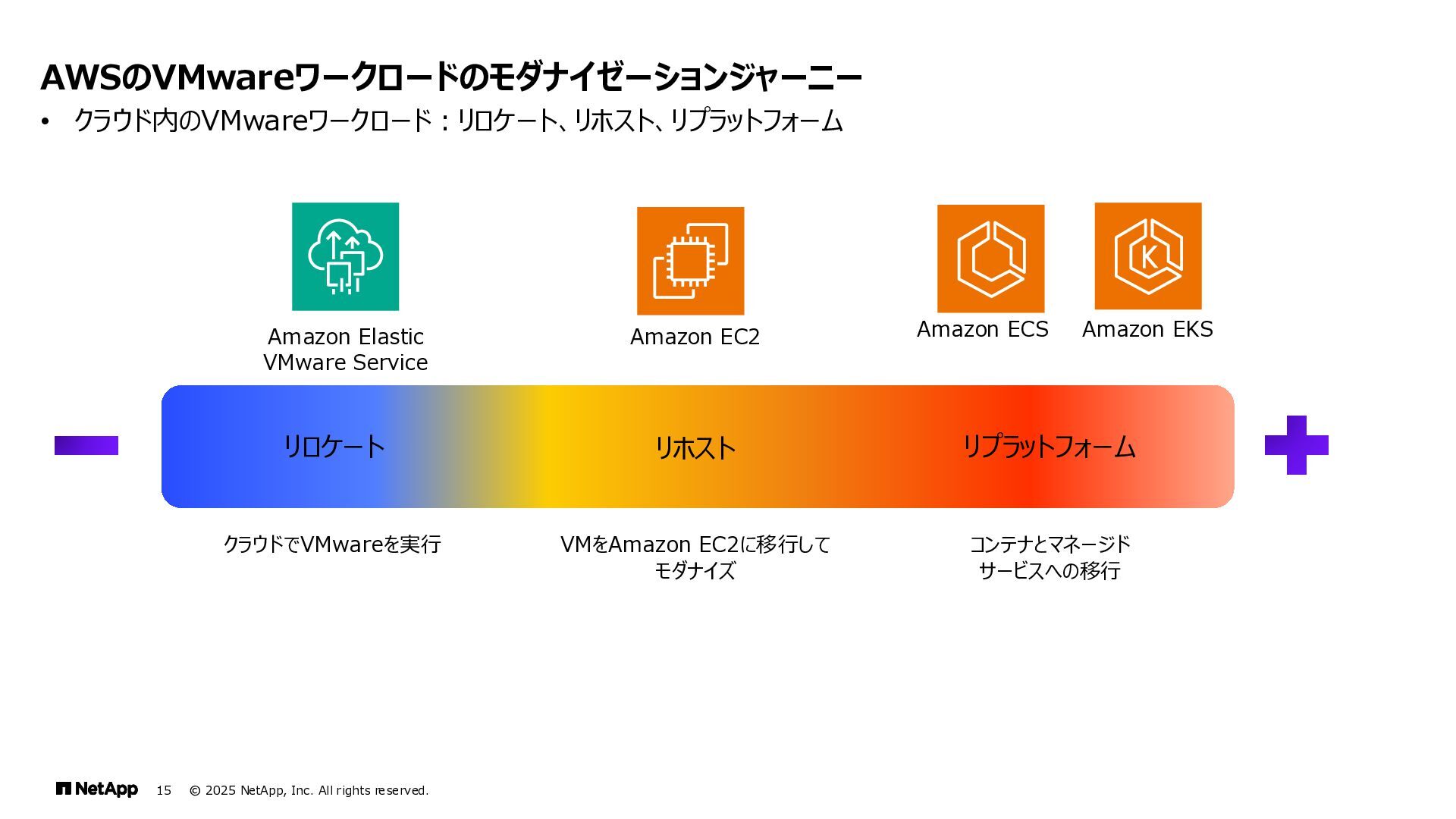

16. © 2025 NetApp, Inc. All rights reserved. 15 • クラウド内のVMwareワークロード：リロケート、リホスト、リプラットフォーム AWSのVMwareワークロードのモダナイゼーションジャーニー リロケート クラウドでVMwareを実行 リホスト VMをAmazon EC2に移行して モダナイズ リプラットフォーム コンテナとマネージド サービスへの移行 Amazon Elastic VMware Service Amazon EC2 Amazon ECS Amazon EKS

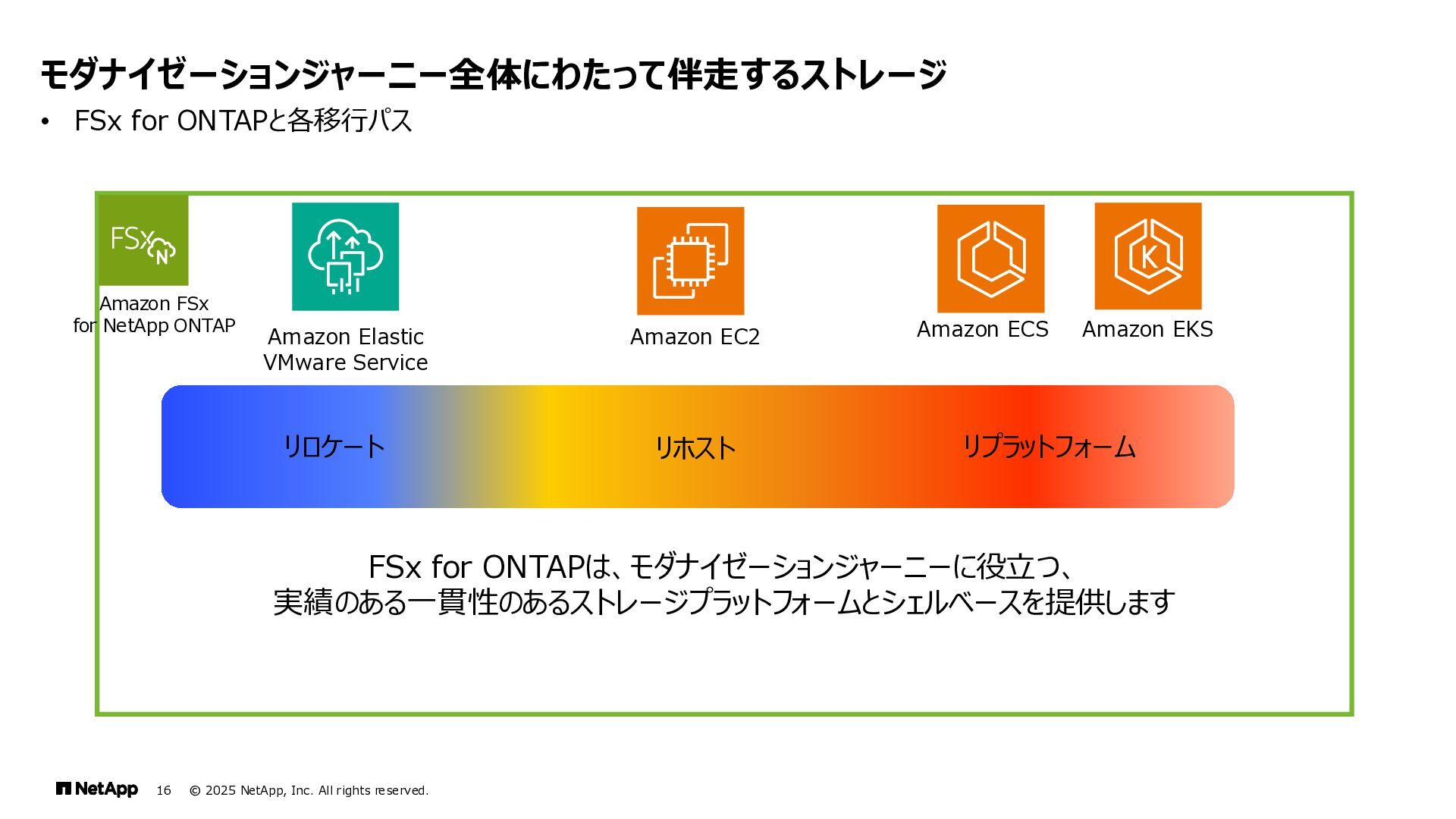

17. © 2025 NetApp, Inc. All rights reserved. 16 • FSx for ONTAPと各移行パス モダナイゼーションジャーニー全体にわたって伴走するストレージ リロケート リホスト リプラットフォーム Amazon Elastic VMware Service Amazon EC2 Amazon ECS Amazon EKS Amazon FSx for NetApp ONTAP FSx for ONTAPは、モダナイゼーションジャーニーに役立つ、 実績のある一貫性のあるストレージプラットフォームとシェルベースを提供します

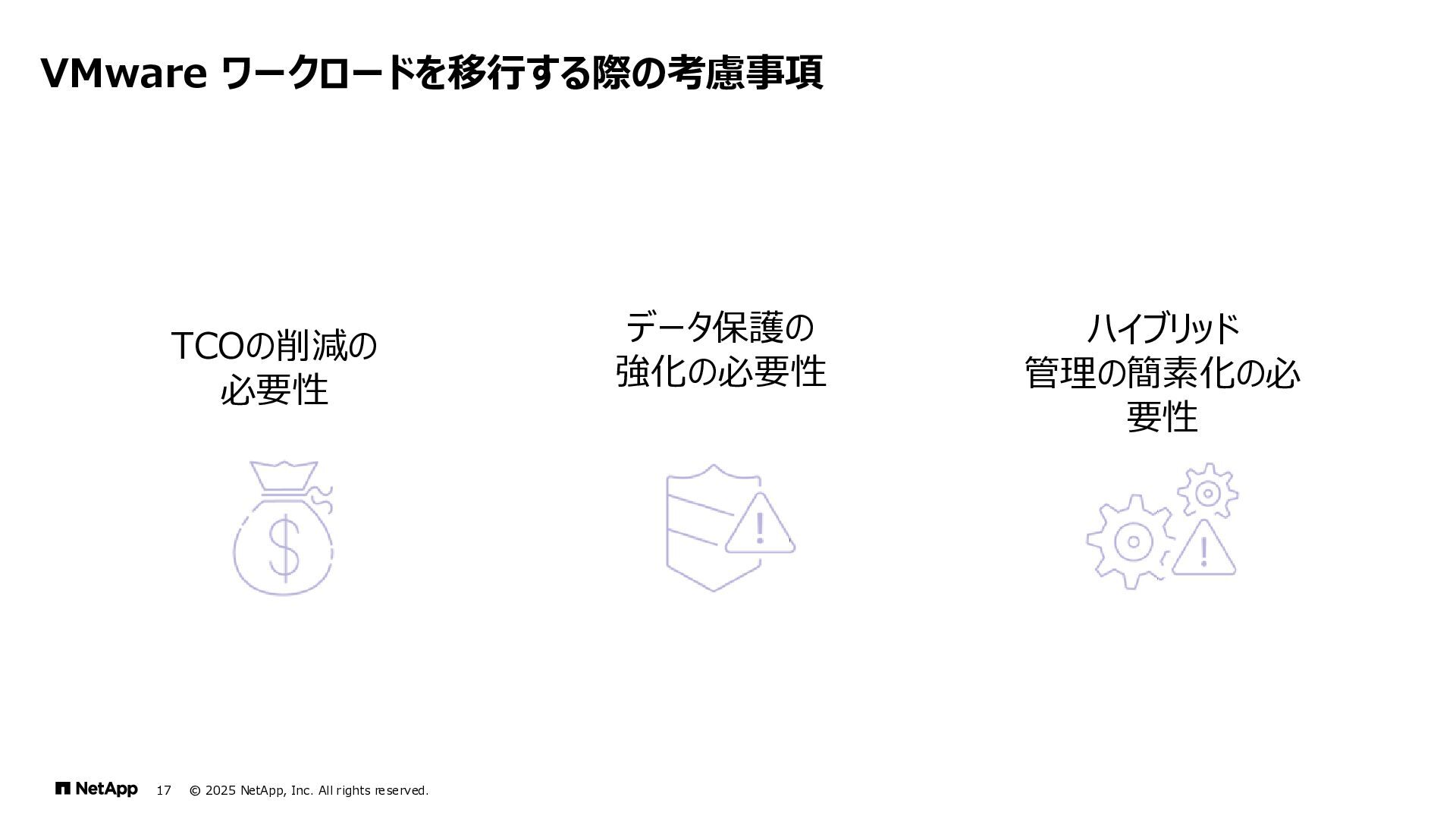

18. © 2025 NetApp, Inc. All rights reserved. 17 VMware ワークロードを移行する際の考慮事項 TCO の 削 減 の 必 要 性 TCOの削減の 必要性 A white line drawing of a money bag Description automatically generated デ ー タ 保 護 の 強 化 の 必 要 性 データ保護の 強化の必要性 A white line drawing of a shield with a exclamation mark Description automatically generated ハ イ ブ リ ッ ド 管 理 の 簡 素 化 の 必 要 性 ハイブリッド 管理の簡素化の必 要性

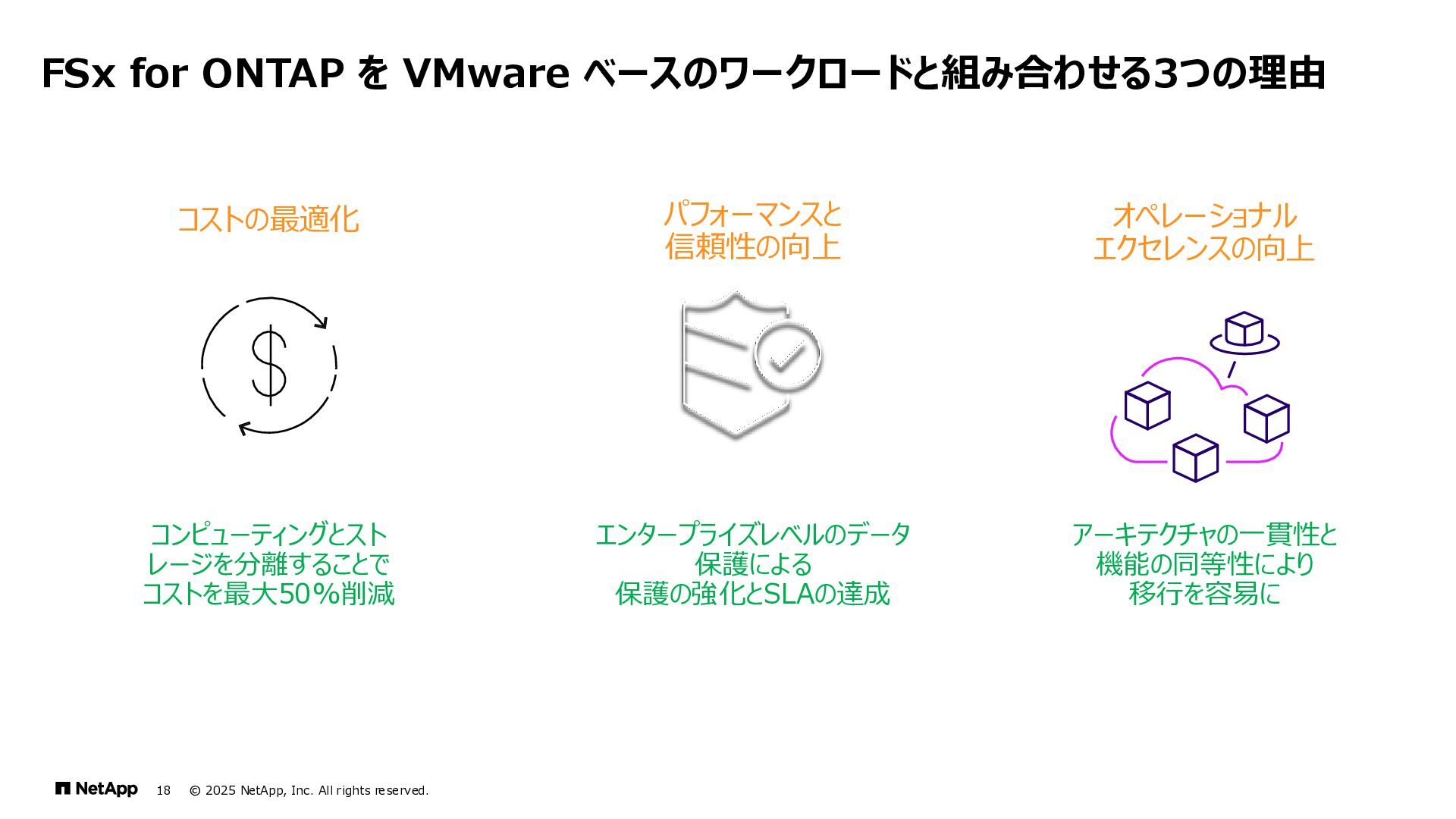

19. © 2025 NetApp, Inc. All rights reserved. 18 FSx for ONTAP を VMware ベースのワークロードと組み合わせる3つの理由 コンピューティングとスト レージを分離することで コストを最大50%削減 アーキテクチャの一貫性と 機能の同等性により 移行を容易に オペレーショナル エクセレンスの向上 エンタープライズレベルのデータ 保護による 保護の強化とSLAの達成 コストの最適化 パフォーマンスと 信頼性の向上

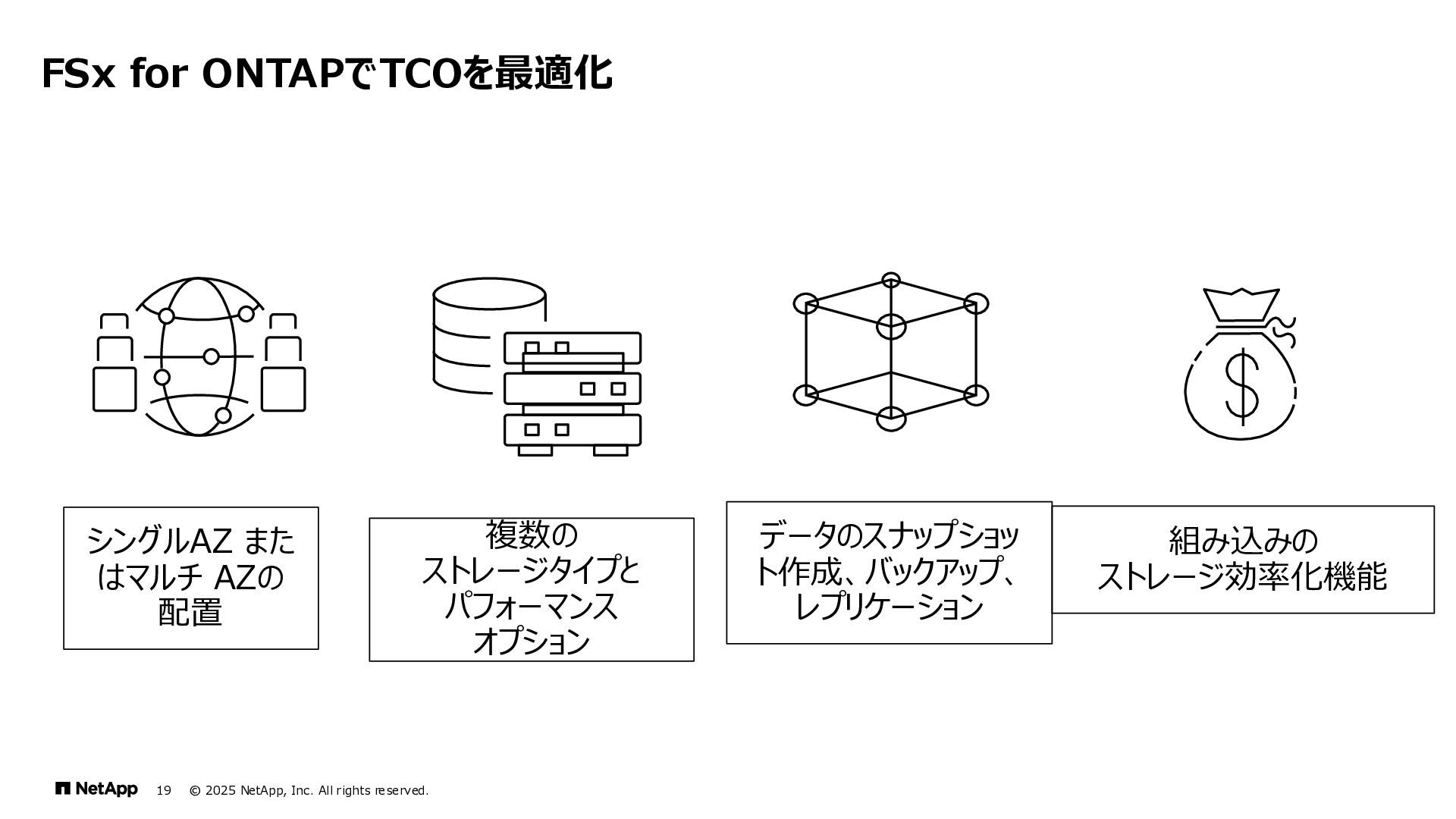

20. © 2025 NetApp, Inc. All rights reserved. 19 FSx for ONTAPでTCOを最適化 データのスナップショッ ト作成、バックアップ、 レプリケーション シングルAZ また はマルチ AZの 配置 組み込みの ストレージ効率化機能 複数の ストレージタイプと パフォーマンス オプション

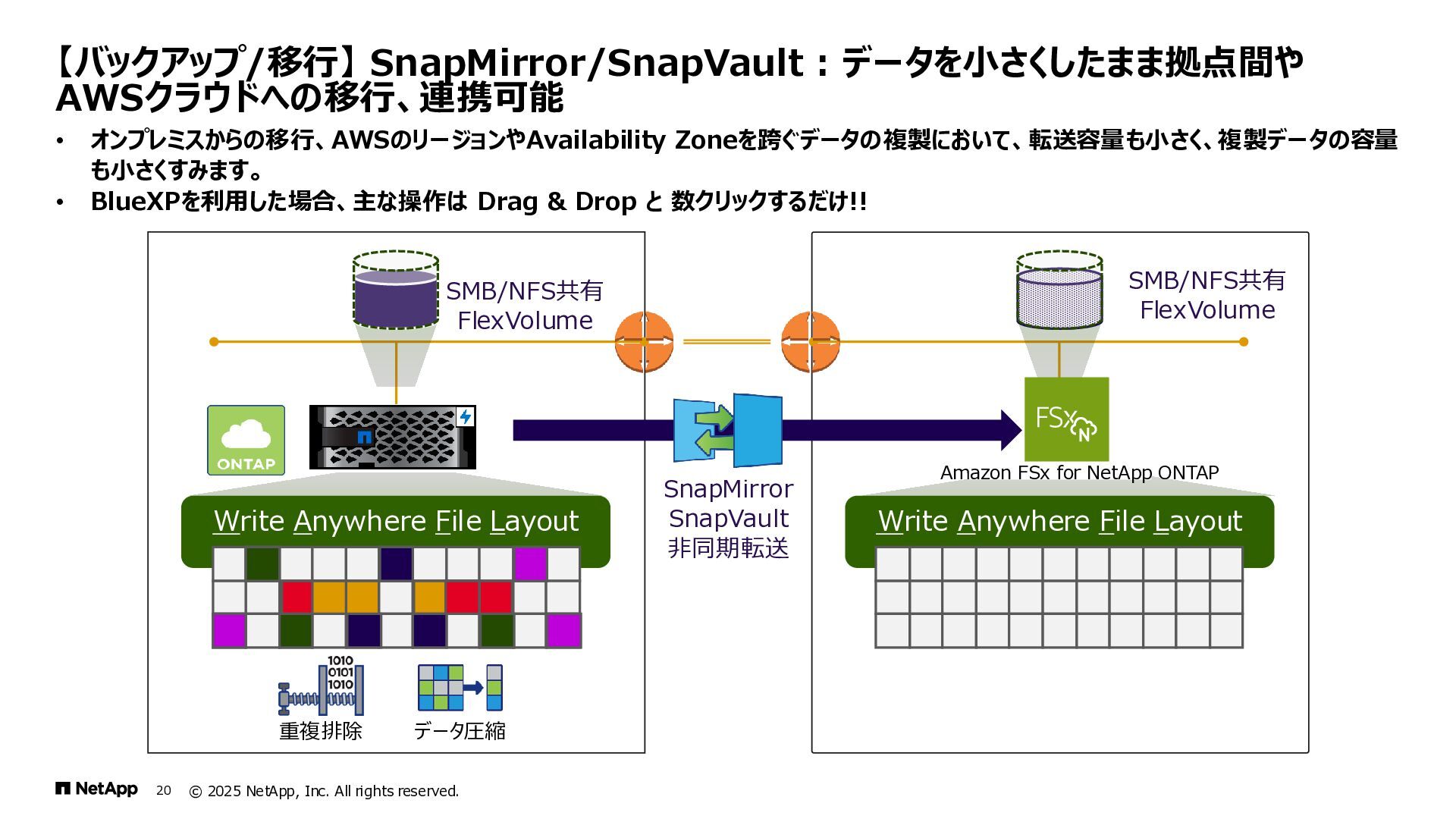

21. • オンプレミスからの移行、AWSのリージョンやAvailability Zoneを跨ぐデータの複製において、転送容量も小さく、複製データの容量 も小さくすみます。 • BlueXPを利用した場合、主な操作は Drag & Drop と 数クリックするだけ!! 【バックアップ/移行】 SnapMirror/SnapVault : データを小さくしたまま拠点間や AWSクラウドへの移行、連携可能 Write Anywhere File Layout Write Anywhere File Layout 重複排除 データ圧縮 SnapMirror SnapVault 非同期転送 SMB/NFS共有 FlexVolume SMB/NFS共有 FlexVolume 20 © 2025 NetApp, Inc. All rights reserved. Amazon FSx for NetApp ONTAP

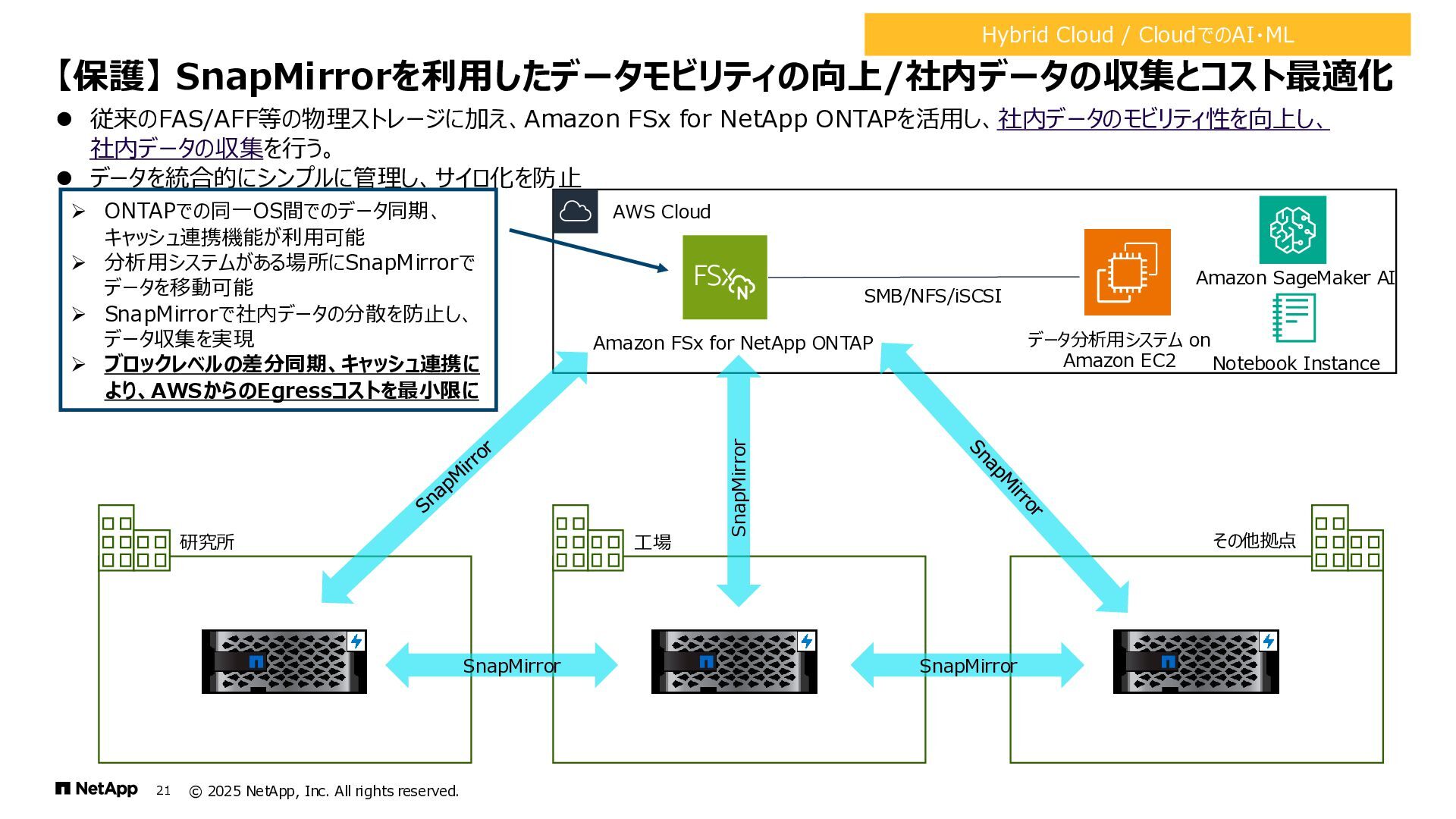

22. ⚫ 従来のFAS/AFF等の物理ストレージに加え、Amazon FSx for NetApp ONTAPを活用し、社内データのモビリティ性を向上し、 社内データの収集を行う。 ⚫ データを統合的にシンプルに管理し、サイロ化を防止 【保護】 SnapMirrorを利用したデータモビリティの向上/社内データの収集とコスト最適化 AWS Cloud Amazon FSx for NetApp ONTAP 研究所 工場 その他拠点 データ分析用システム on Amazon EC2 SMB/NFS/iSCSI SnapMirror SnapMirror SnapMirror Hybrid Cloud / CloudでのAI・ML ➢ ONTAPでの同一OS間でのデータ同期、 キャッシュ連携機能が利用可能 ➢ 分析用システムがある場所にSnapMirrorで データを移動可能 ➢ SnapMirrorで社内データの分散を防止し、 データ収集を実現 ➢ ブロックレベルの差分同期、キャッシュ連携に より、AWSからのEgressコストを最小限に Notebook Instance Amazon SageMaker AI 21 © 2025 NetApp, Inc. All rights reserved.

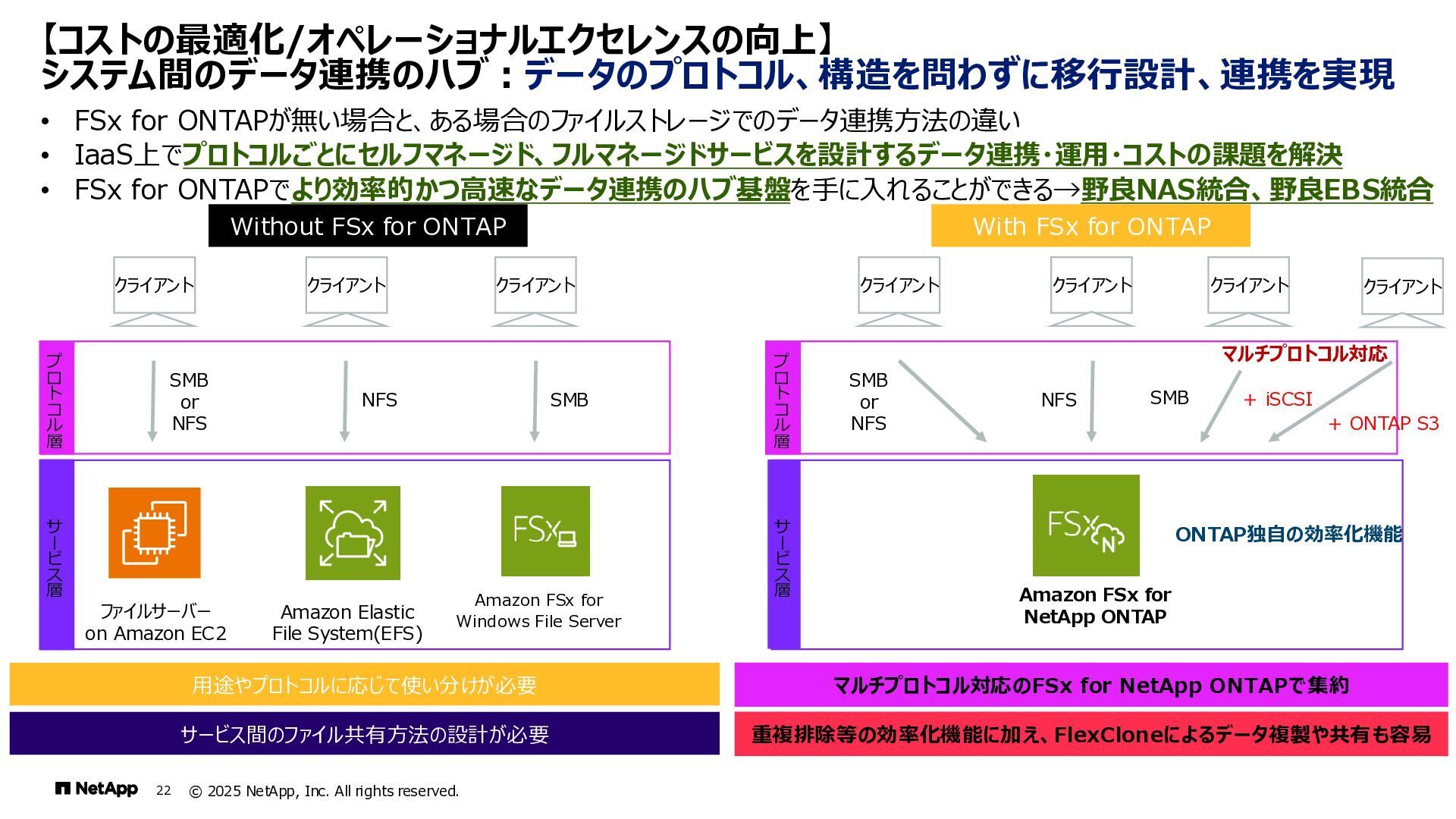

23. • FSx for ONTAPが無い場合と、ある場合のファイルストレージでのデータ連携方法の違い • IaaS上でプロトコルごとにセルフマネージド、フルマネージドサービスを設計するデータ連携・運用・コストの課題を解決 • FSx for ONTAPでより効率的かつ高速なデータ連携のハブ基盤を手に入れることができる→野良NAS統合、野良EBS統合 【コストの最適化/オペレーショナルエクセレンスの向上】 システム間のデータ連携のハブ：データのプロトコル、構造を問わずに移行設計、連携を実現 SMB or NFS Without FSx for ONTAP With FSx for ONTAP ファイルサーバー on Amazon EC2 Amazon Elastic File System(EFS) Amazon FSx for Windows File Server クライアント クライアント クライアント NFS SMB 用途やプロトコルに応じて使い分けが必要 サービス間のファイル共有方法の設計が必要 クライアント クライアント クライアント Amazon FSx for NetApp ONTAP マルチプロトコル対応のFSx for NetApp ONTAPで集約 重複排除等の効率化機能に加え、FlexCloneによるデータ複製や共有も容易 SMB or NFS NFS SMB クライアント ＋ iSCSI マルチプロトコル対応 ONTAP独自の効率化機能 サ ー ビ ス 層 プ ロ ト コ ル 層 プ ロ ト コ ル 層 サ ー ビ ス 層 ＋ ONTAP S3 22 © 2025 NetApp, Inc. All rights reserved.

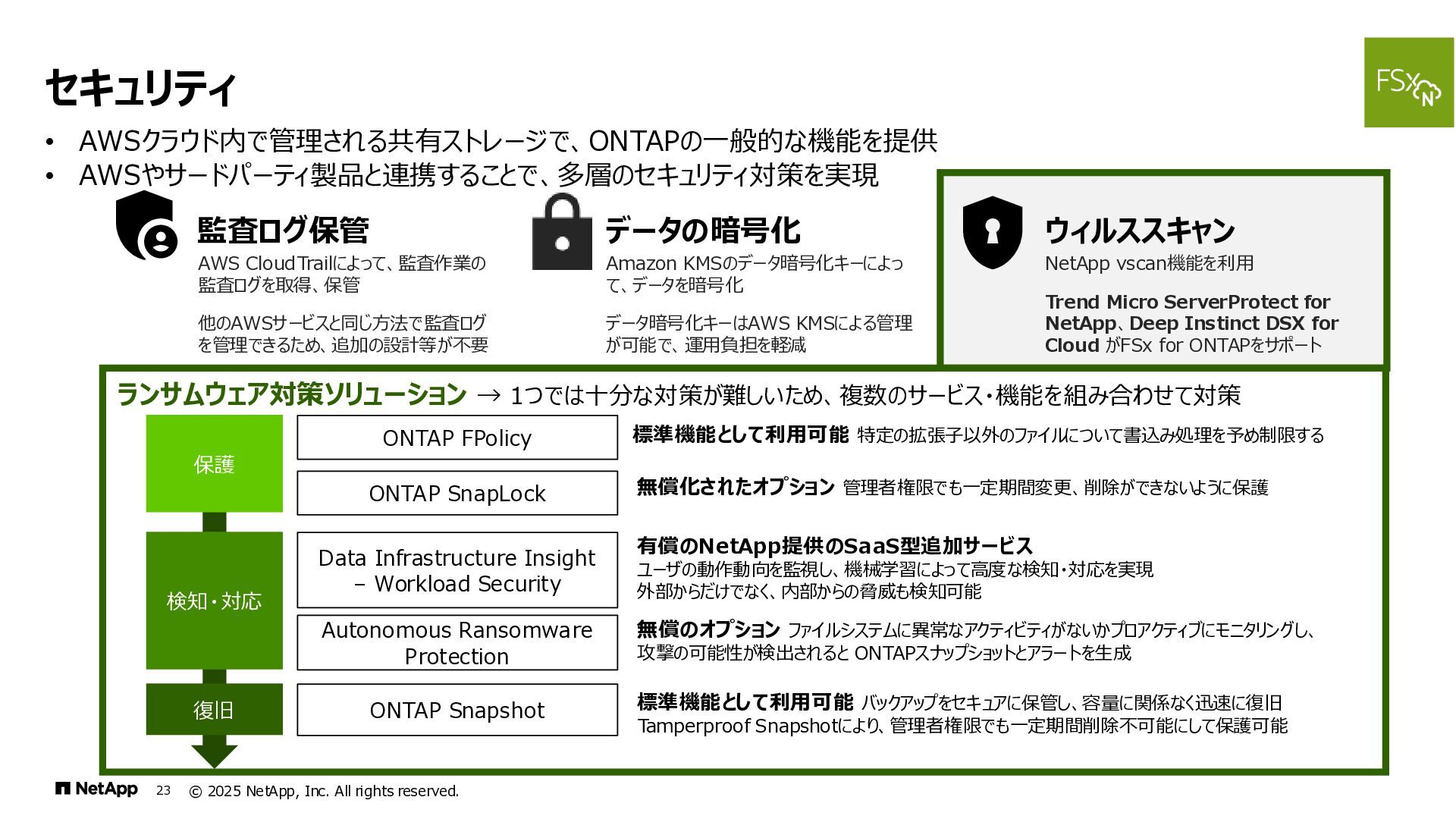

24. AWS CloudTrailによって、監査作業の 監査ログを取得、保管 他のAWSサービスと同じ方法で監査ログ を管理できるため、追加の設計等が不要 Amazon KMSのデータ暗号化キーによっ て、データを暗号化 データ暗号化キーはAWS KMSによる管理 が可能で、運用負担を軽減 NetApp vscan機能を利用 Trend Micro ServerProtect for NetApp、Deep Instinct DSX for Cloud がFSx for ONTAPをサポート ウィルススキャン データの暗号化 監査ログ保管 保護 ランサムウェア対策ソリューション → 1つでは十分な対策が難しいため、複数のサービス・機能を組み合わせて対策 検知・対応 復旧 ONTAP FPolicy Data Infrastructure Insight – Workload Security ONTAP Snapshot 標準機能として利用可能 特定の拡張子以外のファイルについて書込み処理を予め制限する 有償のNetApp提供のSaaS型追加サービス ユーザの動作動向を監視し、機械学習によって高度な検知・対応を実現 外部からだけでなく、内部からの脅威も検知可能 標準機能として利用可能 バックアップをセキュアに保管し、容量に関係なく迅速に復旧 Tamperproof Snapshotにより、管理者権限でも一定期間削除不可能にして保護可能 ONTAP SnapLock 無償化されたオプション 管理者権限でも一定期間変更、削除ができないように保護 Autonomous Ransomware Protection 無償のオプション ファイルシステムに異常なアクティビティがないかプロアクティブにモニタリングし、 攻撃の可能性が検出されると ONTAPスナップショットとアラートを生成 23 © 2025 NetApp, Inc. All rights reserved. セキュリティ • AWSクラウド内で管理される共有ストレージで、ONTAPの一般的な機能を提供 • AWSやサードパーティ製品と連携することで、多層のセキュリティ対策を実現

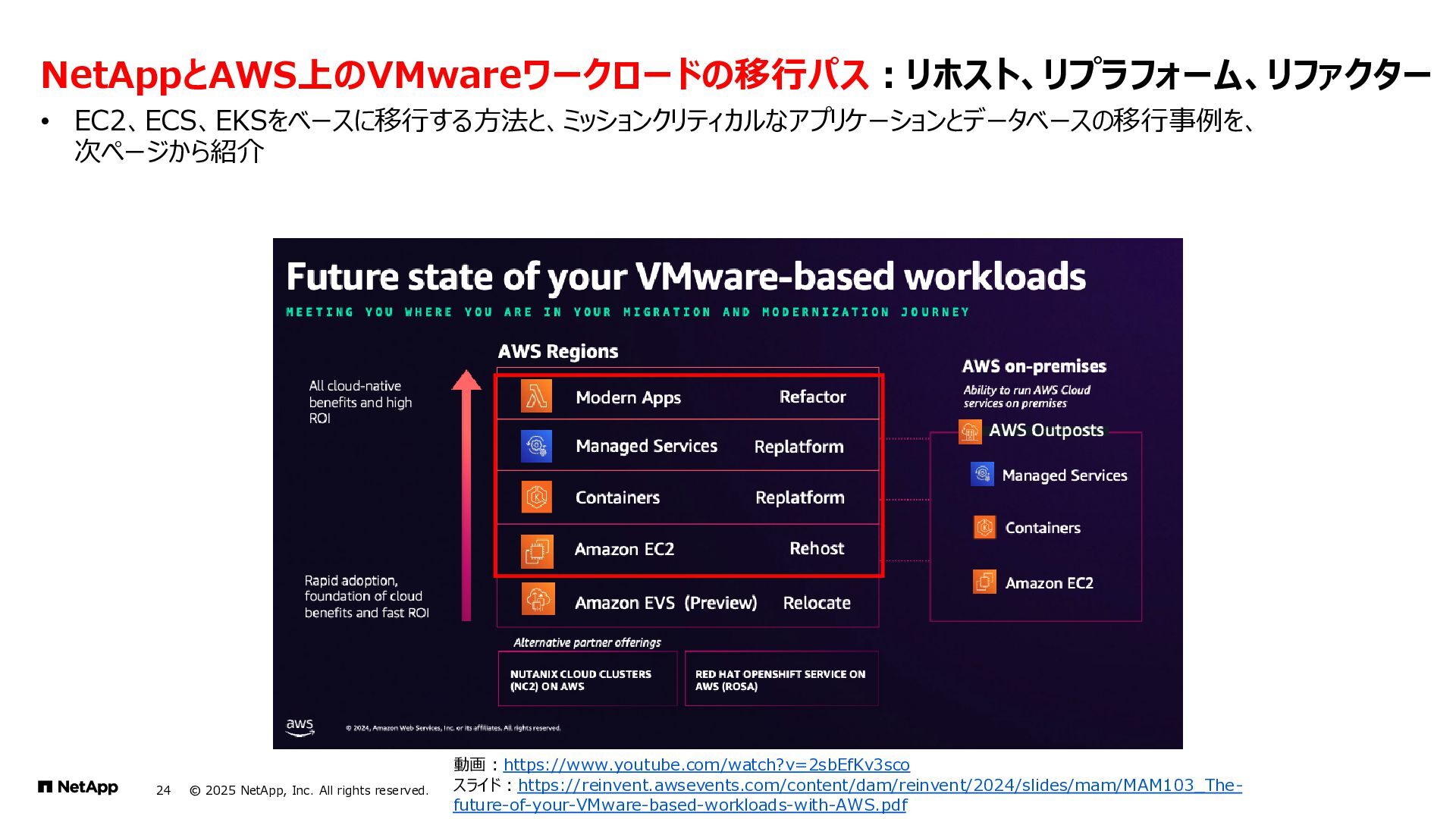

25. 24 • EC2、ECS、EKSをベースに移行する方法と、ミッションクリティカルなアプリケーションとデータベースの移行事例を、 次ページから紹介 NetAppとAWS上のVMwareワークロードの移行パス：リホスト、リプラフォーム、リファクター © 2025 NetApp, Inc. All rights reserved. 動画：https://www.youtube.com/watch?v=2sbEfKv3sco スライド：https://reinvent.awsevents.com/content/dam/reinvent/2024/slides/mam/MAM103_The- future-of-your-VMware-based-workloads-with-AWS.pdf

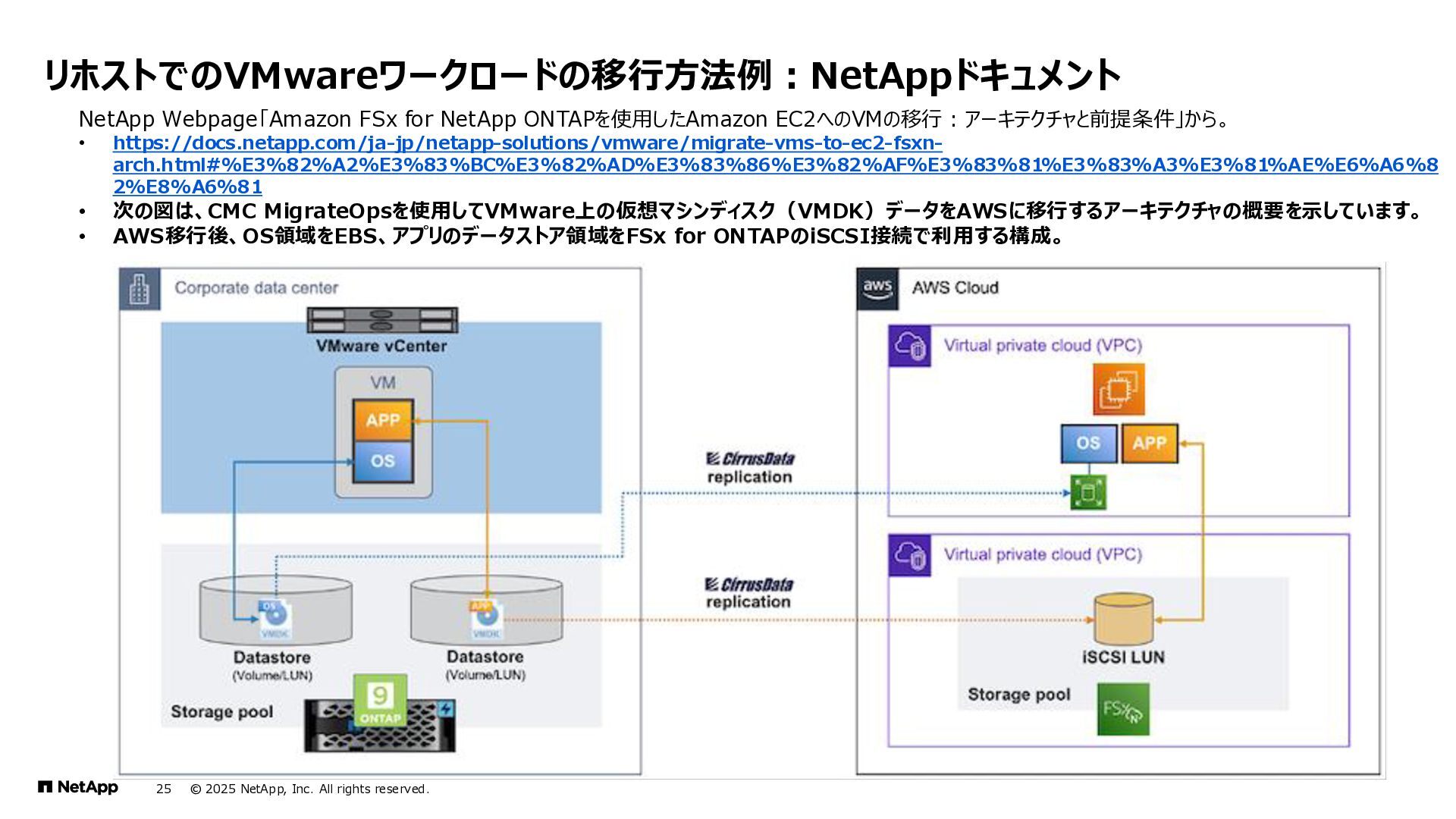

26. © 2025 NetApp, Inc. All rights reserved. 25 リホストでのVMwareワークロードの移行方法例：NetAppドキュメント NetApp Webpage「Amazon FSx for NetApp ONTAPを使用したAmazon EC2へのVMの移行：アーキテクチャと前提条件」から。 • https://docs.netapp.com/ja-jp/netapp-solutions/vmware/migrate-vms-to-ec2-fsxn- arch.html#%E3%82%A2%E3%83%BC%E3%82%AD%E3%83%86%E3%82%AF%E3%83%81%E3%83%A3%E3%81%AE%E6%A6%8 2%E8%A6%81 • 次の図は、CMC MigrateOpsを使用してVMware上の仮想マシンディスク（VMDK）データをAWSに移行するアーキテクチャの概要を示しています。 • AWS移行後、OS領域をEBS、アプリのデータストア領域をFSx for ONTAPのiSCSI接続で利用する構成。

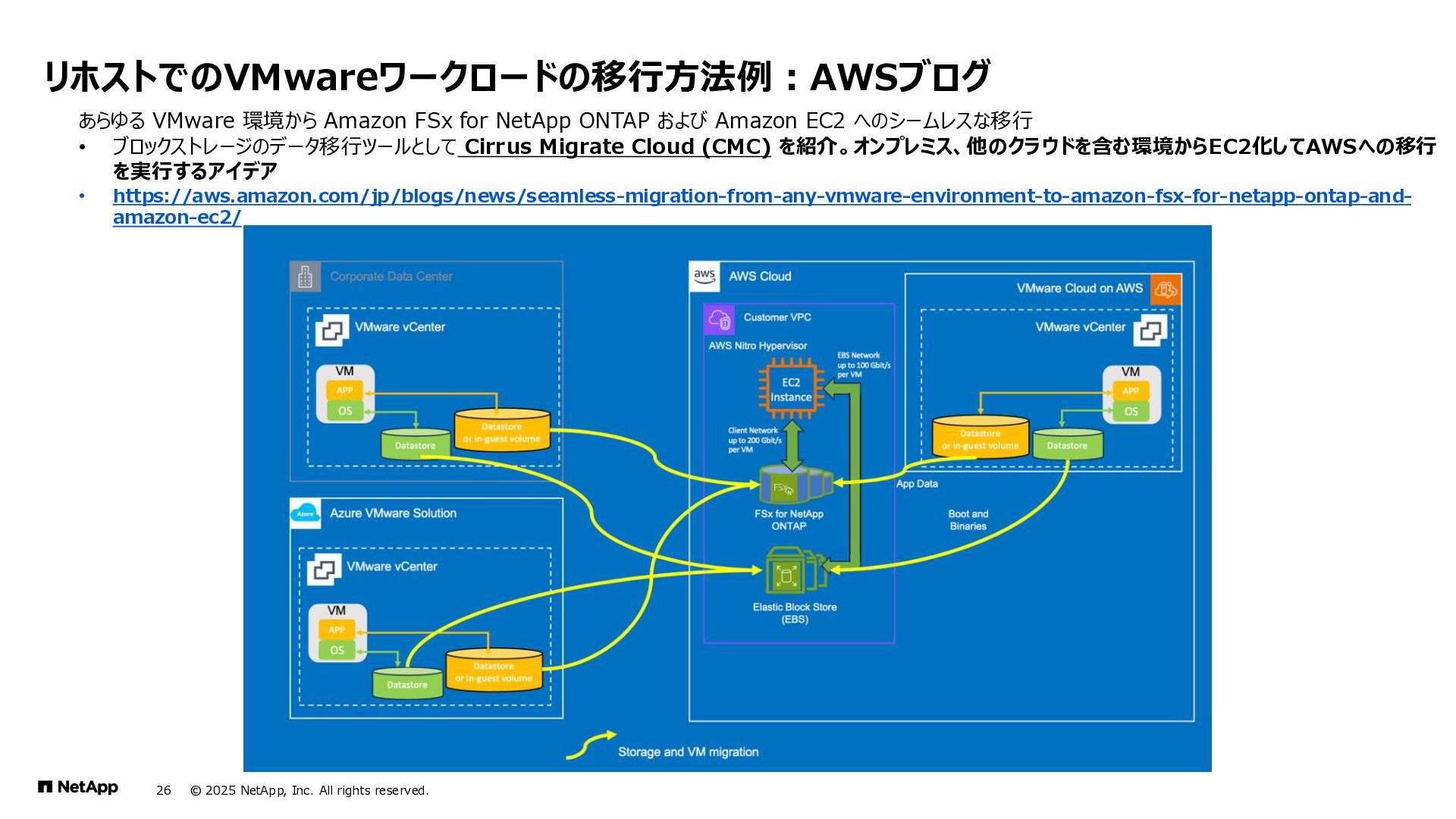

27. © 2025 NetApp, Inc. All rights reserved. 26 リホストでのVMwareワークロードの移行方法例：AWSブログ あらゆる VMware 環境から Amazon FSx for NetApp ONTAP および Amazon EC2 へのシームレスな移行 • ブロックストレージのデータ移行ツールとして Cirrus Migrate Cloud (CMC) を紹介。オンプレミス、他のクラウドを含む環境からEC2化してAWSへの移行 を実行するアイデア • https://aws.amazon.com/jp/blogs/news/seamless-migration-from-any-vmware-environment-to-amazon-fsx-for-netapp-ontap-and- amazon-ec2/
28. EVSとFSx for ONTAPの連携 • NetAppとVMwareのグローバルアライアン スの概要 • FSx for ONTAP VMwareリロケート移行 ユーザ事例 • EVSとFSx for ONTAPのメリット • BlueXP Workload FactoryのDisaster Recovery 27 © 2025 NetApp, Inc. All rights reserved.

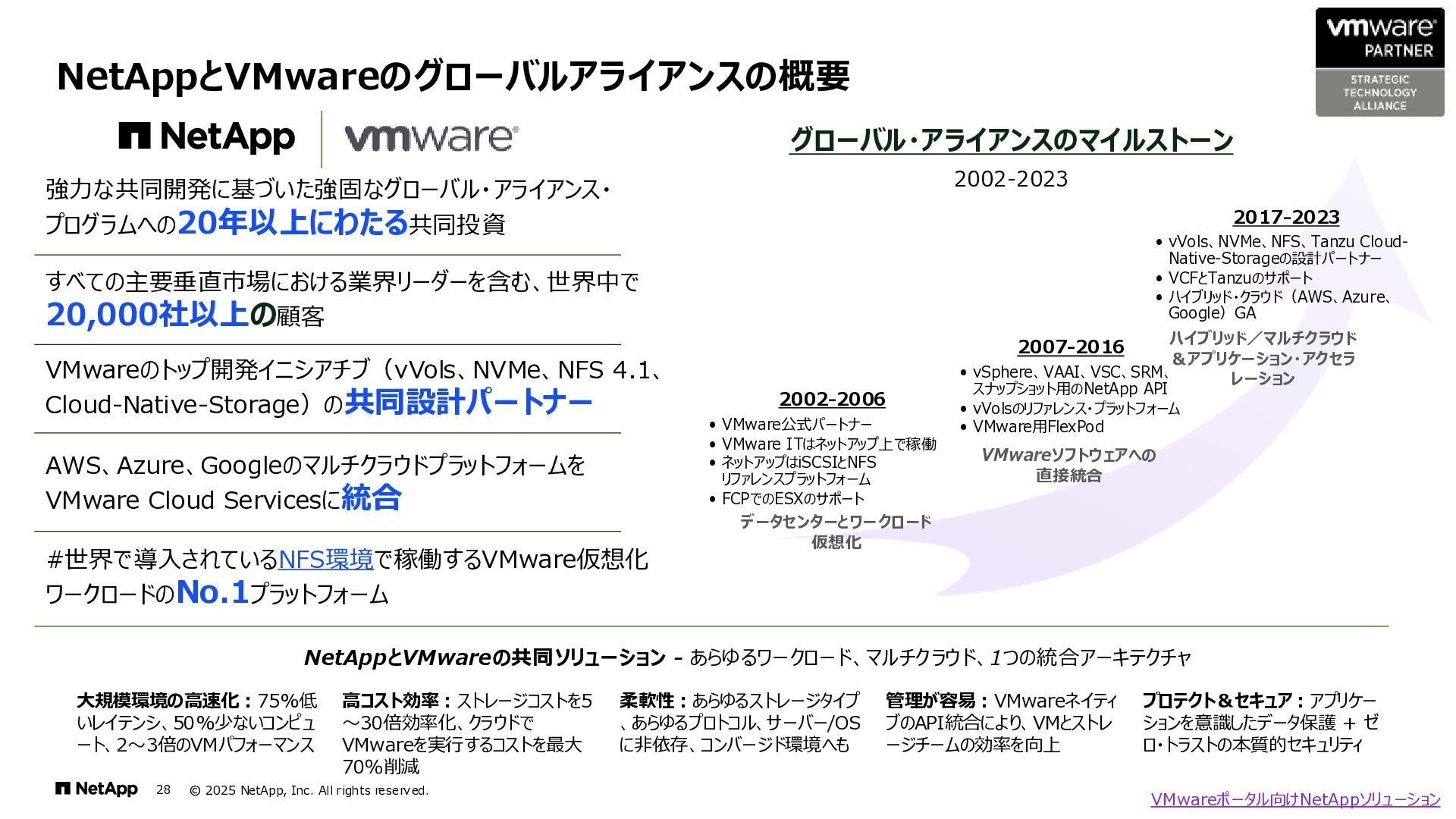

29. すべての主要垂直市場における業界リーダーを含む、世界中で 20,000社以上の顧客 強力な共同開発に基づいた強固なグローバル・アライアンス・ プログラムへの20年以上にわたる共同投資 VMwareのトップ開発イニシアチブ（vVols、NVMe、NFS 4.1、 Cloud-Native-Storage）の共同設計パートナー #世界で導入されているNFS環境で稼働するVMware仮想化 ワークロードのNo.1プラットフォーム AWS、Azure、Googleのマルチクラウドプラットフォームを VMware Cloud Servicesに統合 NetAppとVMwareのグローバルアライアンスの概要 グローバル・アライアンスのマイルストーン 2002-2023 2002-2006 • VMware公式パートナー • VMware ITはネットアップ上で稼働 • ネットアップはiSCSIとNFS リファレンスプラットフォーム • FCPでのESXのサポート 2007-2016 • vSphere、VAAI、VSC、SRM、 スナップショット用のNetApp API • vVolsのリファレンス・プラットフォーム • VMware用FlexPod 2017-2023 • vVols、NVMe、NFS、Tanzu Cloud- Native-Storageの設計パートナー • VCFとTanzuのサポート • ハイブリッド・クラウド（AWS、Azure、 Google）GA 大規模環境の高速化：75%低 いレイテンシ、50%少ないコンピュ ート、2～3倍のVMパフォーマンス 高コスト効率：ストレージコストを5 ～30倍効率化、クラウドで VMwareを実行するコストを最大 70％削減 柔軟性：あらゆるストレージタイプ 、あらゆるプロトコル、サーバー/OS に非依存、コンバージド環境へも 管理が容易：VMwareネイティ ブのAPI統合により、VMとストレ ージチームの効率を向上 プロテクト＆セキュア：アプリケー ションを意識したデータ保護 + ゼ ロ・トラストの本質的セキュリティ NetAppとVMwareの共同ソリューション - あらゆるワークロード、マルチクラウド、1つの統合アーキテクチャ VMwareポータル向けNetAppソリューション データセンターとワークロード 仮想化 VMwareソフトウェアへの 直接統合 ハイブリッド／マルチクラウド ＆アプリケーション・アクセラ レーション 28 © 2025 NetApp, Inc. All rights reserved.

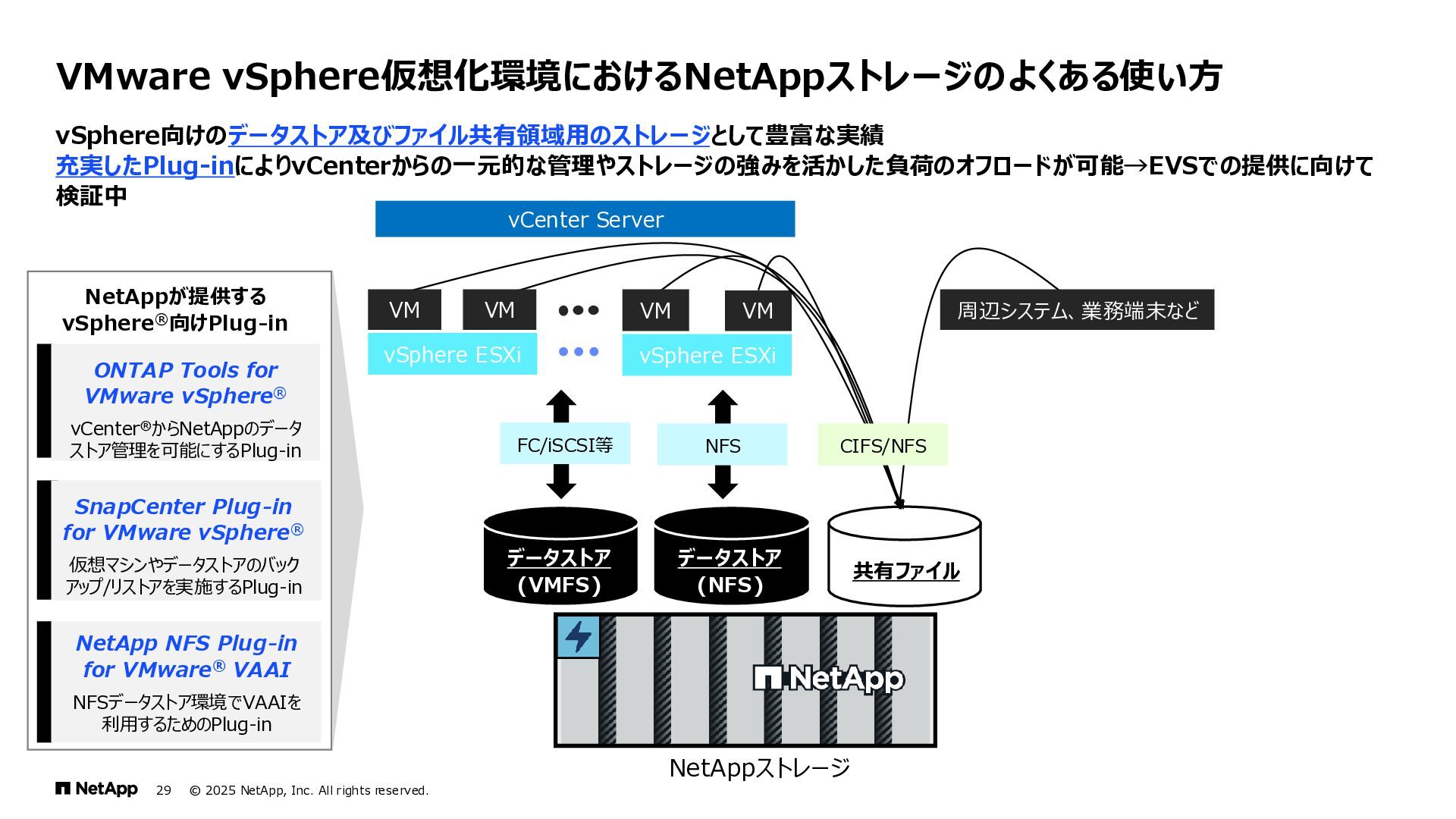

30. vSphere向けのデータストア及びファイル共有領域用のストレージとして豊富な実績 充実したPlug-inによりvCenterからの一元的な管理やストレージの強みを活かした負荷のオフロードが可能→EVSでの提供に向けて 検証中 © 2025 NetApp, Inc. All rights reserved. 29 VMware vSphere仮想化環境におけるNetAppストレージのよくある使い方 vSphere ESXi VM データストア (VMFS) 共有ファイル データストア (NFS) FC/iSCSI等 NFS NetAppストレージ vCenter Server vSphere ESXi CIFS/NFS VM VM VM 周辺システム、業務端末など ONTAP Tools for VMware vSphere® vCenter®からNetAppのデータ ストア管理を可能にするPlug-in SnapCenter Plug-in for VMware vSphere® 仮想マシンやデータストアのバック アップ/リストアを実施するPlug-in NetApp NFS Plug-in for VMware® VAAI NFSデータストア環境でVAAIを 利用するためのPlug-in NetAppが提供する vSphere®向けPlug-in

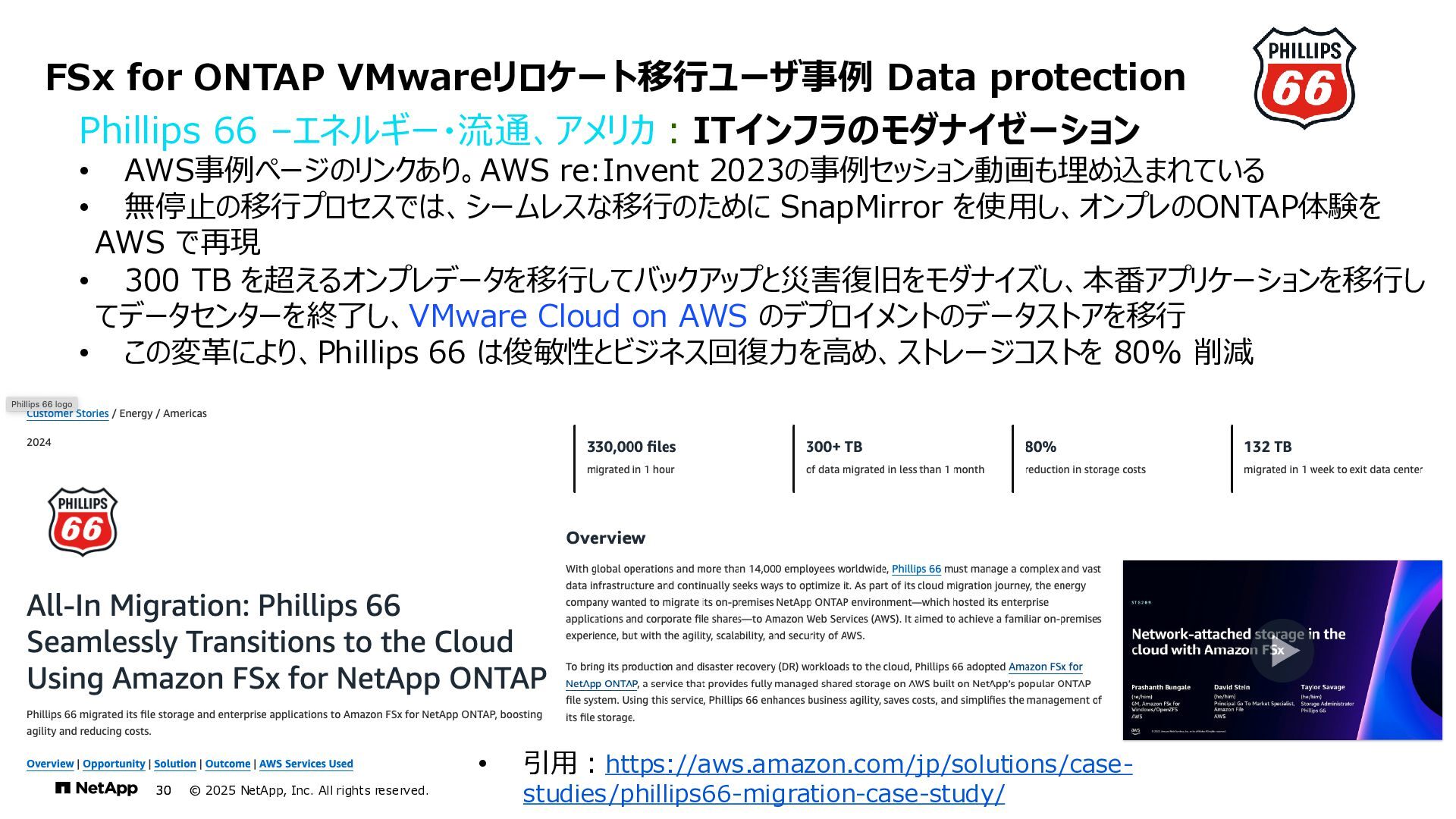

31. FSx for ONTAP VMwareリロケート移行ユーザ事例 Data protection Phillips 66 –エネルギー・流通、アメリカ：ITインフラのモダナイゼーション • AWS事例ページのリンクあり。AWS re:Invent 2023の事例セッション動画も埋め込まれている • 無停止の移行プロセスでは、シームレスな移行のために SnapMirror を使用し、オンプレのONTAP体験を AWS で再現 • 300 TB を超えるオンプレデータを移行してバックアップと災害復旧をモダナイズし、本番アプリケーションを移行し てデータセンターを終了し、VMware Cloud on AWS のデプロイメントのデータストアを移行 • この変革により、Phillips 66 は俊敏性とビジネス回復力を高め、ストレージコストを 80% 削減 • 引用：https://aws.amazon.com/jp/solutions/case- studies/phillips66-migration-case-study/ 30 30 © 2025 NetApp, Inc. All rights reserved.
32. © 2025 NetApp, Inc. All rights reserved. 31 • 運 用 の 一 貫 性 、 柔 軟 性 、 コ ス ト 削 減 に よ り ビ ジ ネ ス 需 要 に 対 応 Amazon EVSへのリロケート Amazon EVSを使用してAWSでVMwareベースのワークロードを実行する データセンター VMwareワークロード AWS コンピュート ストレージ ネットワーク Amazon Elastic VMware Service ネイティブのAWS サービス(コンピュー ティング、AI、分析な ど)へのアクセス vCenter vCenter コンピュート ストレージ ネットワーク …

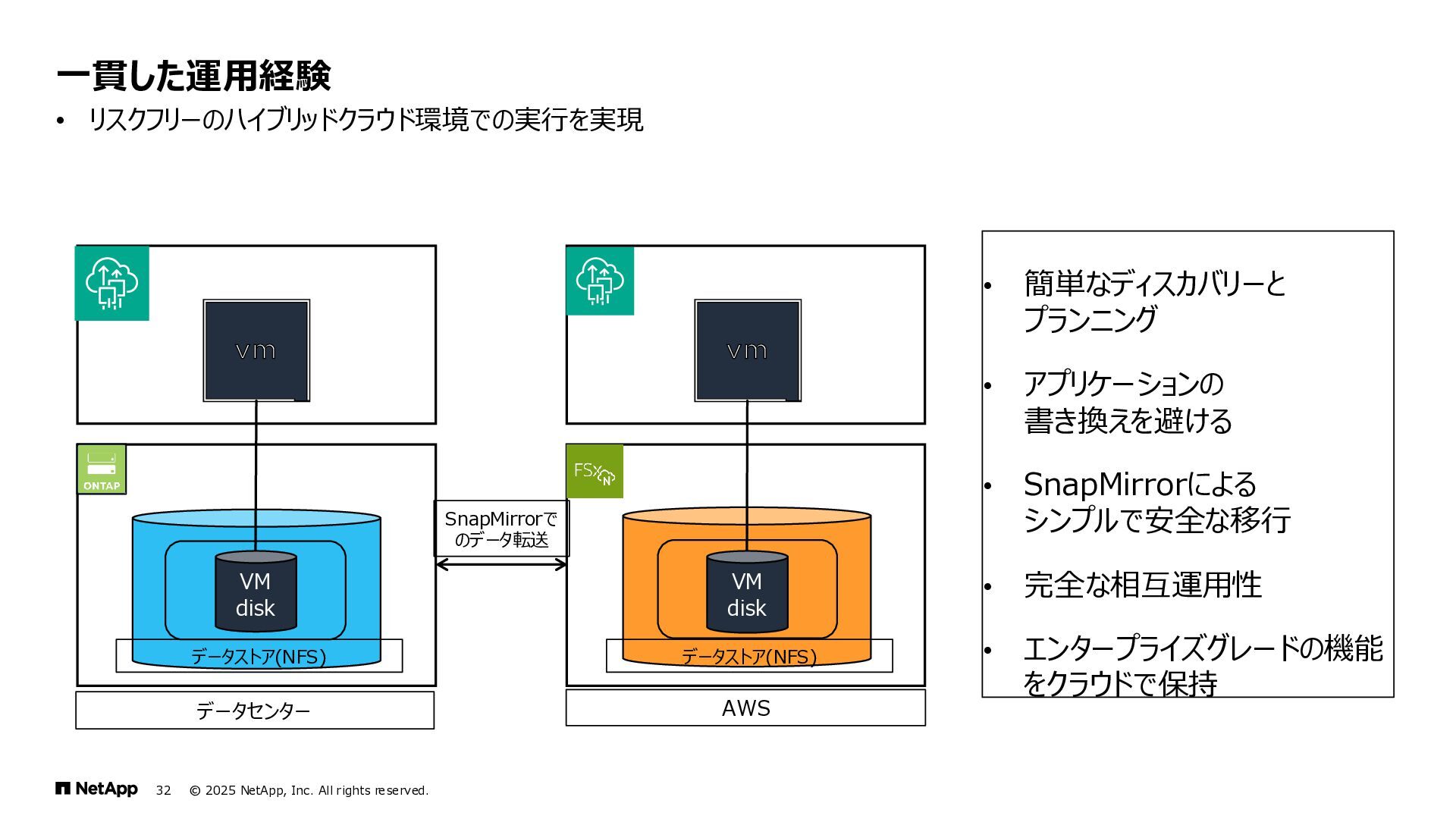

33. © 2025 NetApp, Inc. All rights reserved. 32 • リスクフリーのハイブリッドクラウド環境での実行を実現 一貫した運用経験 SnapMirrorで のデータ転送 データストア(NFS) VM disk データセンター AWS • 簡単なディスカバリーと プランニング • アプリケーションの 書き換えを避ける • SnapMirrorによる シンプルで安全な移行 • 完全な相互運用性 • エンタープライズグレードの機能 をクラウドで保持 VM disk データストア(NFS)
34. © 2025 NetApp, Inc. All rights reserved. 33 Amazon EVS でのスケーリング • Amazon EVSでは、コンピューティングと容量を 一緒にスケーリングします(密結合) • FSX for ONTAPを使用すると、ストレージノードと コンピューティングノードを分離できます(疎結合) ストレージを多く使用するアプリケーションには、 追加のストレージが必要です CPU/RAM Storage 柔軟なストレージスケーリングにより、データ転送料をかける 事なく、必要なものだけを購入できます CPU/RAM Storage

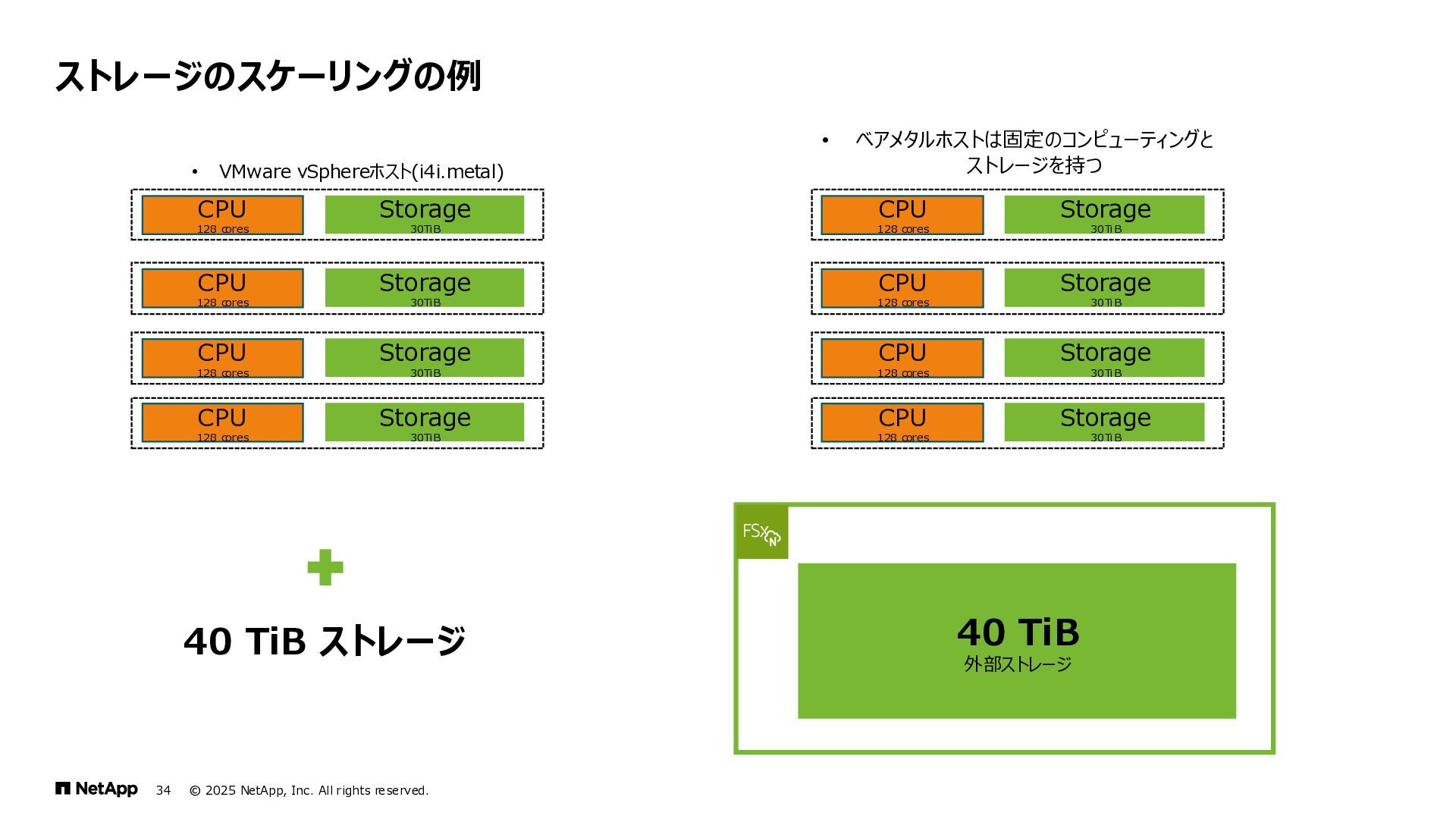

35. ストレージのスケーリングの例 • VMware vSphereホスト(i4i.metal) • ベアメタルホストは固定のコンピューティングと ストレージを持つ 40 TiB ストレージ CPU 128 cores Storage 30TiB CPU 128 cores Storage 30TiB 不要なコンピュー ティングコストの追加 CPU 128 cores Storage 30TiB CPU 128 cores Storage 30TiB CPU 128 cores Storage 30TiB CPU 128 cores Storage 30TiB CPU 128 cores Storage 30TiB CPU 128 cores Storage 30TiB CPU 128 cores Storage 30TiB CPU 128 cores Storage 30TiB © 2025 NetApp, Inc. All rights reserved. 34 40 TiB 外部ストレージ

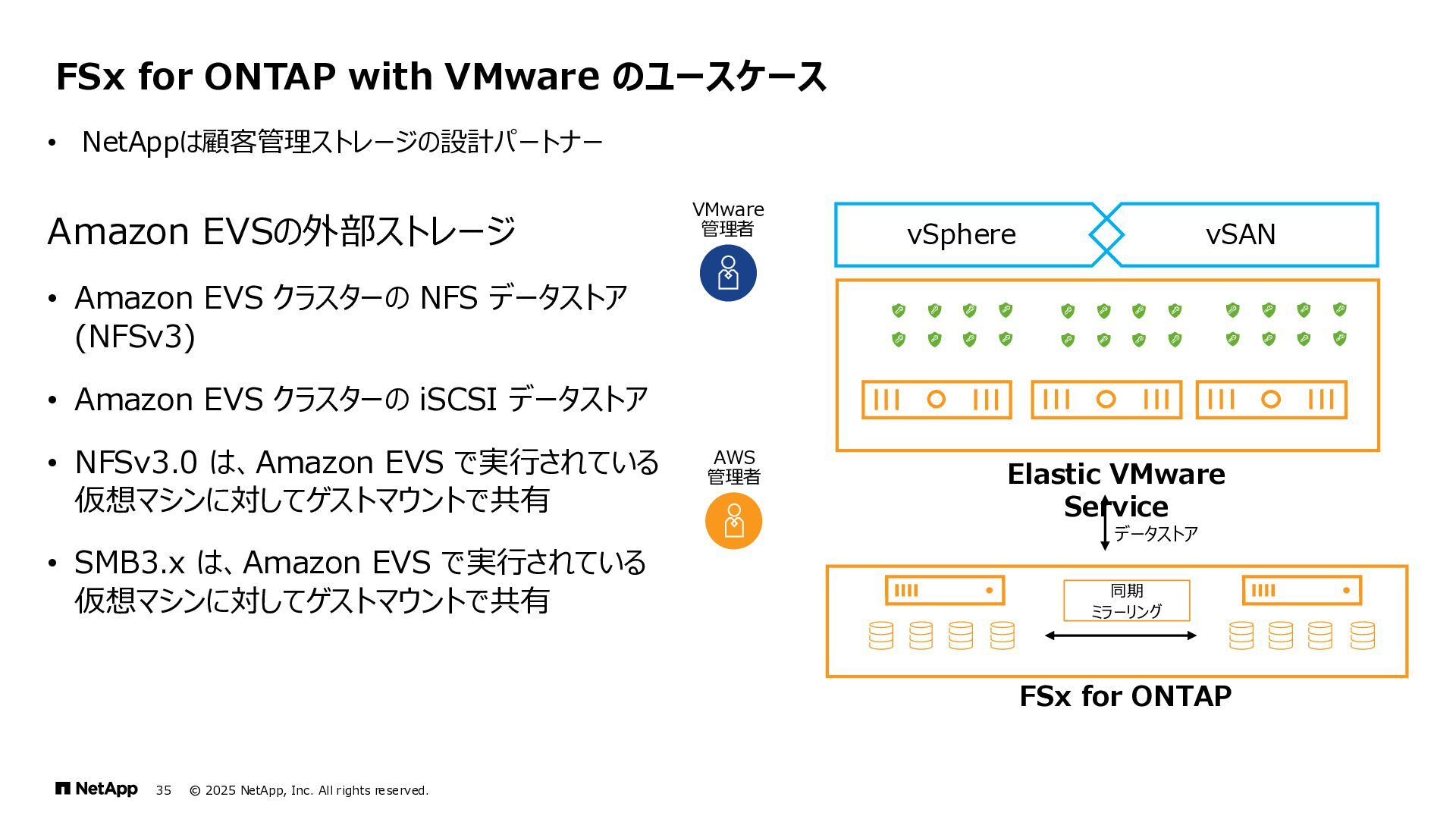

36. FSx for ONTAP with VMware のユースケース © 2025 NetApp, Inc. All rights reserved. 35 • NetAppは顧客管理ストレージの設計パートナー Amazon EVSの外部ストレージ • Amazon EVS クラスターの NFS データストア (NFSv3) • Amazon EVS クラスターの iSCSI データストア • NFSv3.0 は、Amazon EVS で実行されている 仮想マシンに対してゲストマウントで共有 • SMB3.x は、Amazon EVS で実行されている 仮想マシンに対してゲストマウントで共有 VMware 管理者 AWS 管理者 vSphere vSAN Elastic VMware Service 同期 ミラーリング FSx for ONTAP データストア

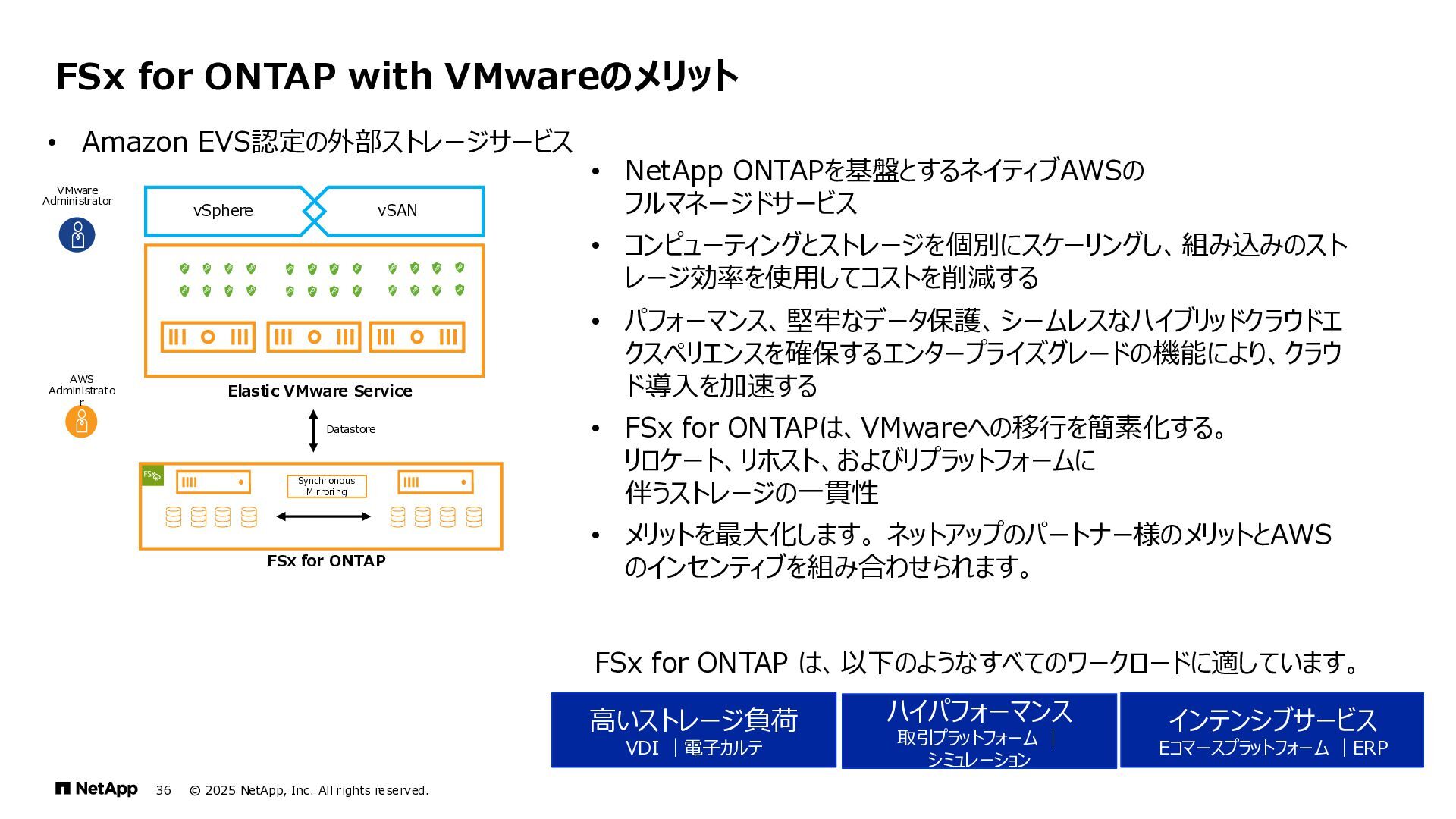

37. FSx for ONTAP with VMwareのメリット © 2025 NetApp, Inc. All rights reserved. 36 • Amazon EVS認定の外部ストレージサービス VMware Administrator AWS Administrato r vSphere vSAN Elastic VMware Service Synchronous Mirroring FSx for ONTAP Datastore • NetApp ONTAPを基盤とするネイティブAWSの フルマネージドサービス • コンピューティングとストレージを個別にスケーリングし、組み込みのスト レージ効率を使用してコストを削減する • パフォーマンス、堅牢なデータ保護、シームレスなハイブリッドクラウドエ クスペリエンスを確保するエンタープライズグレードの機能により、クラウ ド導入を加速する • FSx for ONTAPは、VMwareへの移行を簡素化する。 リロケート、リホスト、およびリプラットフォームに 伴うストレージの一貫性 • メリットを最大化します。 ネットアップのパートナー様のメリットとAWS のインセンティブを組み合わせられます。 FSx for ONTAP は、以下のようなすべてのワークロードに適しています。 高いストレージ負荷 VDI │電子カルテ ハイパフォーマンス 取引プラットフォーム │ シミュレーション インテンシブサービス Eコマースプラットフォーム │ERP

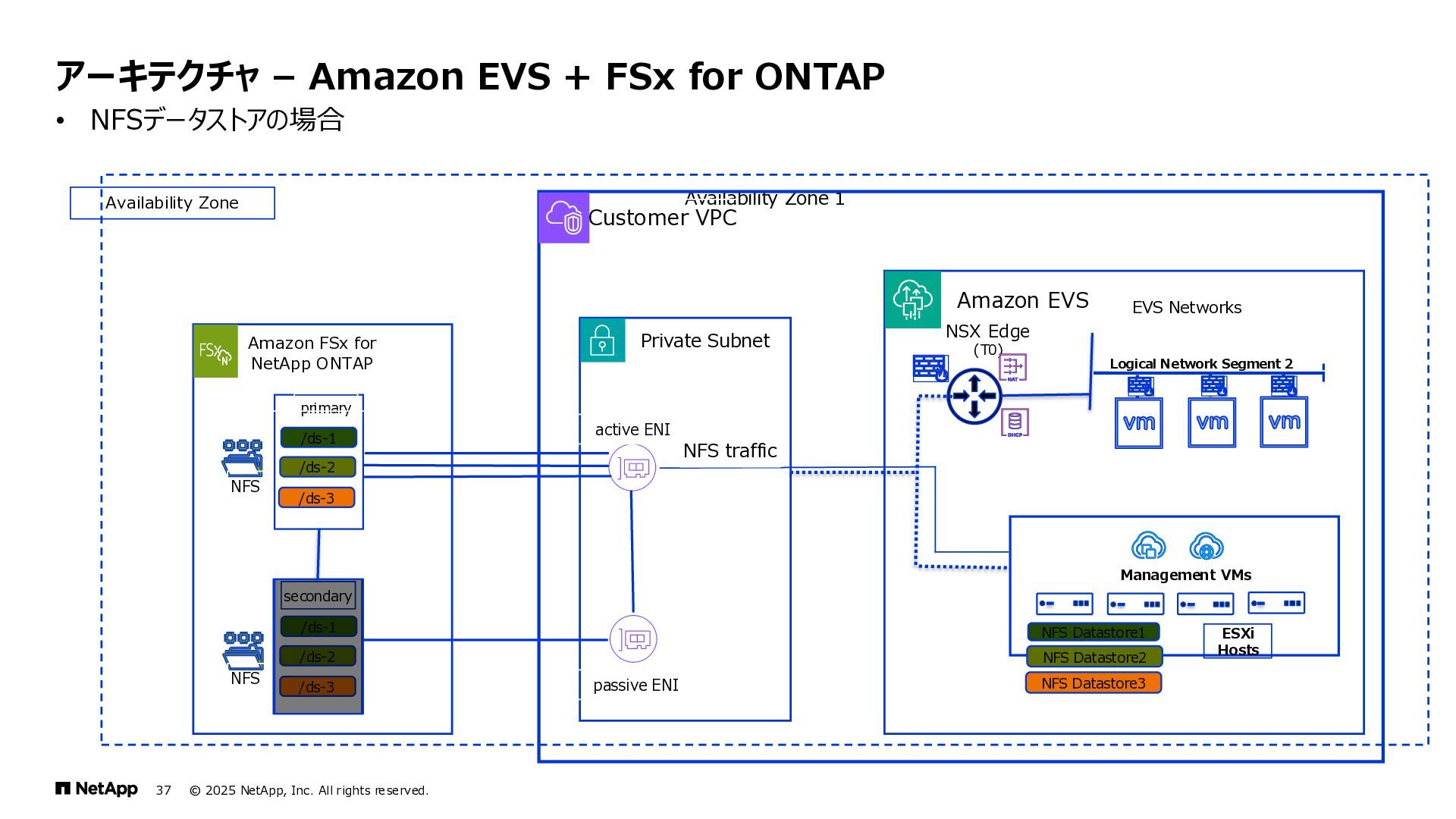

38. © 2025 NetApp, Inc. All rights reserved. 37 • NFSデータストアの場合 アーキテクチャ – Amazon EVS + FSx for ONTAP Availability Zone 1 Availability Zone Amazon EVS Management VMs ESXi Hosts NSX Edge (T0) Logical Network Segment 2 Customer VPC EVS Networks Private Subnet /ds-1 /ds-2 NFS Datastore1 NFS Datastore2 primary secondary active ENI passive ENI NFS traffic Amazon FSx for NetApp ONTAP /ds-3 /ds-1 /ds-2 /ds-3 NFS Datastore3 NFS NFS

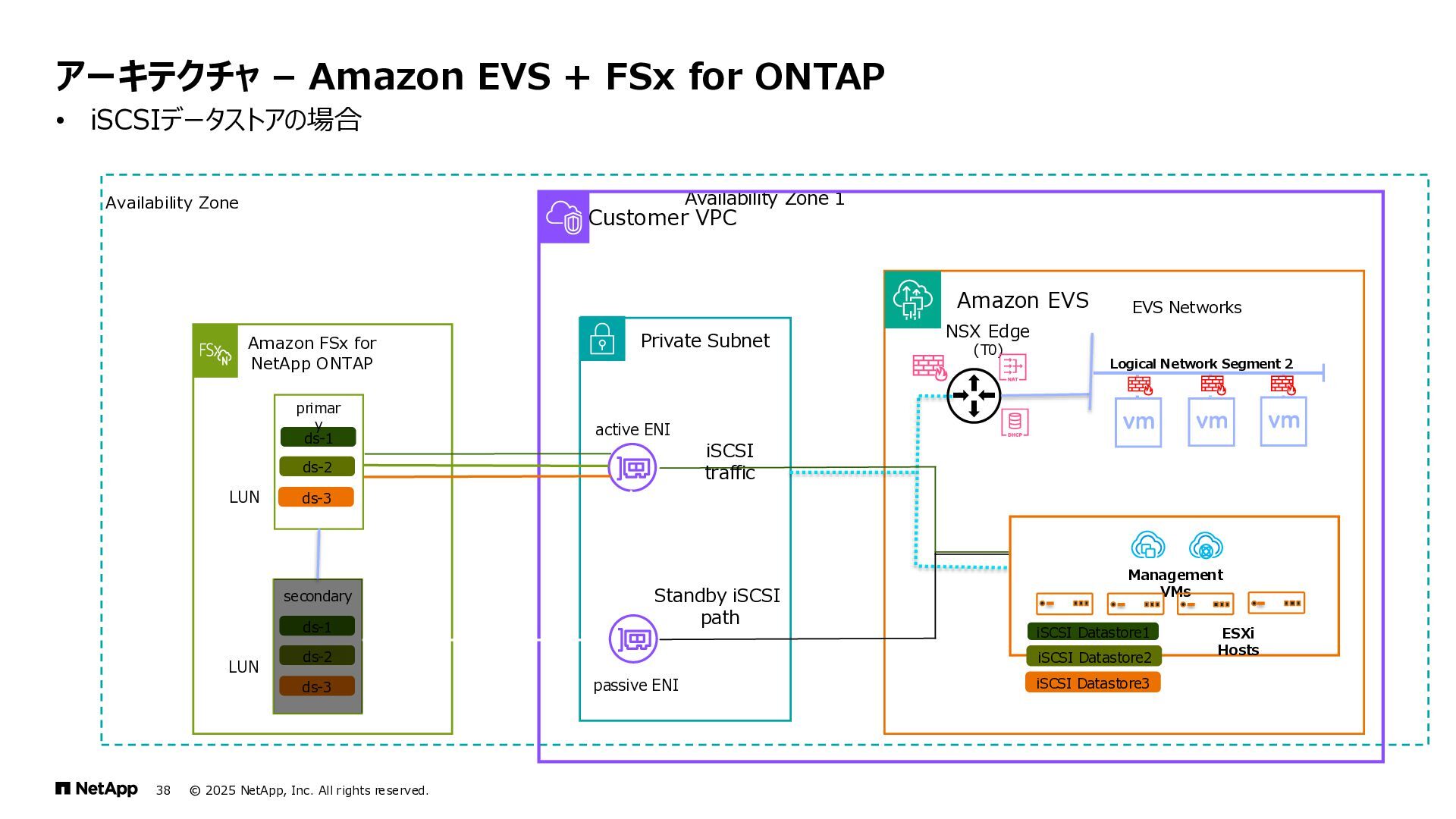

39. © 2025 NetApp, Inc. All rights reserved. 38 • iSCSIデータストアの場合 アーキテクチャ – Amazon EVS + FSx for ONTAP Availability Zone 1 Availability Zone Amazon EVS Management VMs ESXi Hosts NSX Edge (T0) Logical Network Segment 2 Customer VPC EVS Networks Private Subnet ds-1 ds-2 iSCSI Datastore1 iSCSI Datastore2 primar y secondary active ENI passive ENI iSCSI traffic Amazon FSx for NetApp ONTAP ds-3 ds-1 ds-2 ds-3 iSCSI Datastore3 LUN LUN Standby iSCSI path

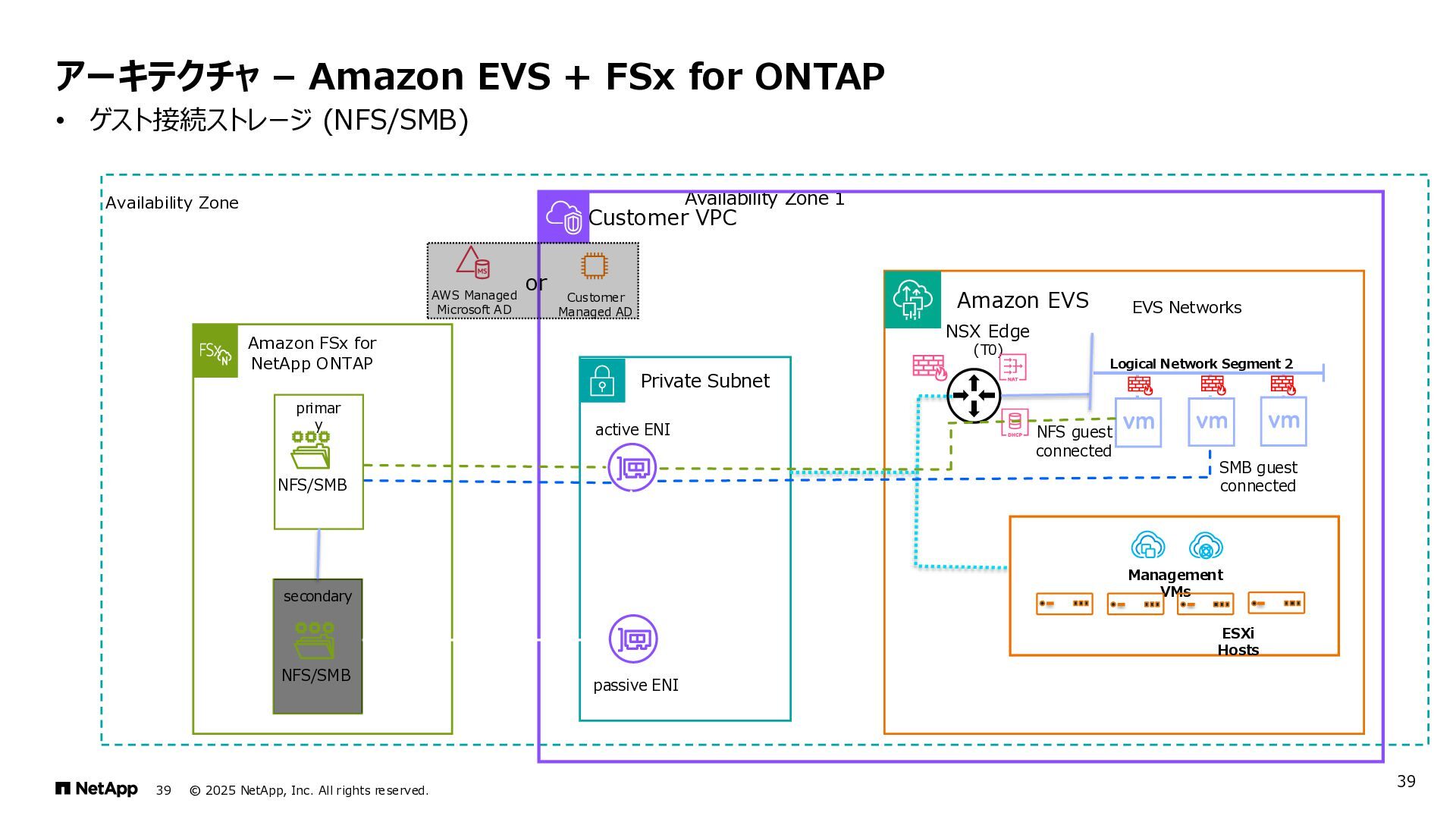

40. © 2025 NetApp, Inc. All rights reserved. 39 • ゲスト接続ストレージ (NFS/SMB) アーキテクチャ – Amazon EVS + FSx for ONTAP 39 Availability Zone 1 Availability Zone Amazon EVS Management VMs ESXi Hosts NSX Edge (T0) Logical Network Segment 2 Customer VPC EVS Networks Private Subnet primar y secondary active ENI passive ENI Amazon FSx for NetApp ONTAP NFS/SMB NFS guest connected SMB guest connected AWS Managed Microsoft AD or Customer Managed AD NFS/SMB

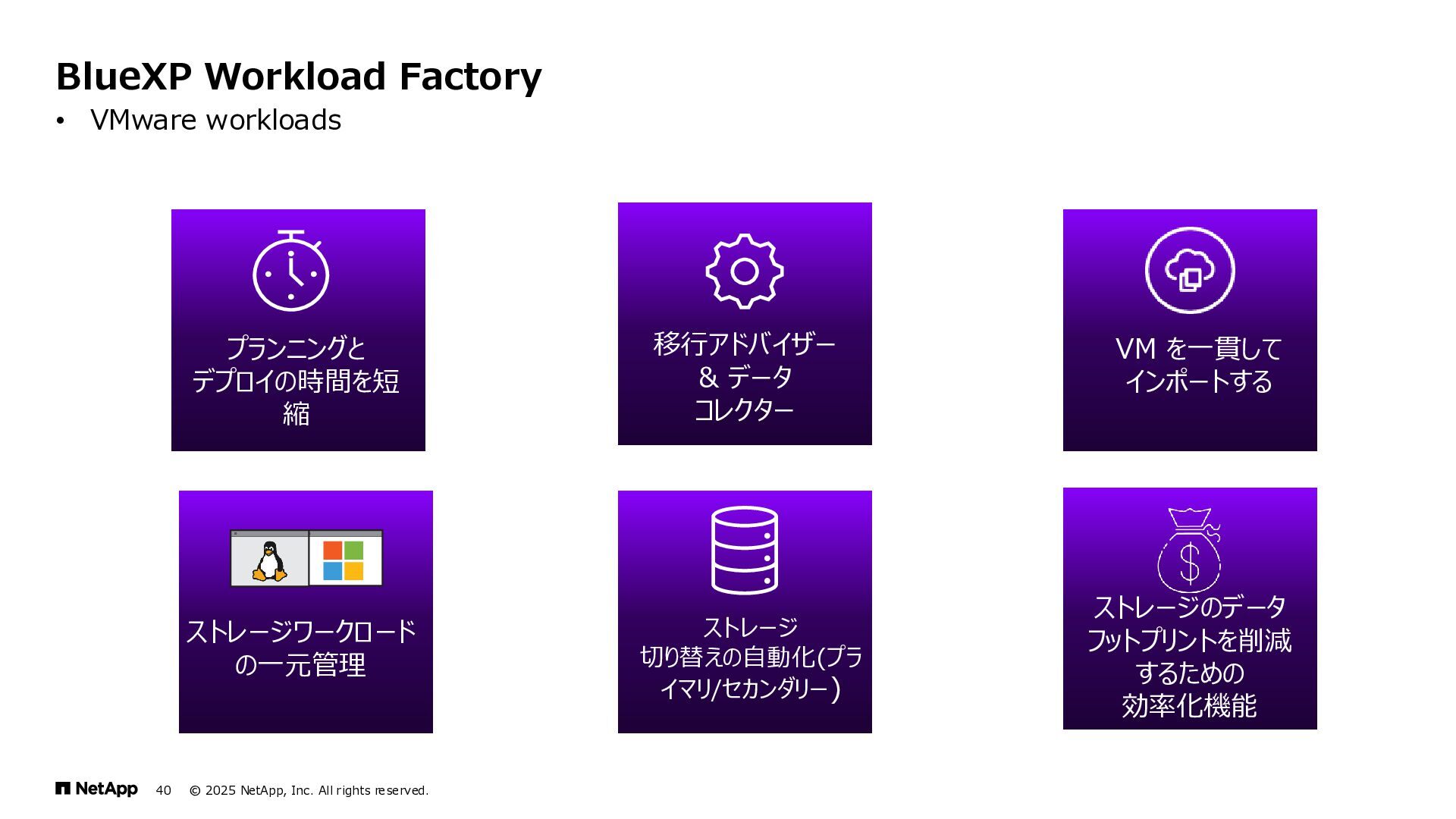

41. © 2025 NetApp, Inc. All rights reserved. 40 • VMware workloads BlueXP Workload Factory 移行アドバイザー & データ コレクター プランニングと デプロイの時間を短 縮 VM を一貫して インポートする ストレージワークロード の一元管理 ストレージ 切り替えの自動化(プラ イマリ/セカンダリー) ストレージのデータ フットプリントを削減 するための 効率化機能
42. © 2025 NetApp, Inc. All rights reserved. 41 • VMware workloads BlueXP Workload Factory 移行アドバイザー & データ コレクター プランニングと デプロイの時間を短 縮 VM を一貫して インポートする ストレージワークロード の一元管理 ストレージ 切り替えの自動化(プラ イマリ/セカンダリー) ストレージのデータフッ トプリントを削減する ための 効率化機能 業界のベストプラクティスによる クラウド移行の加速

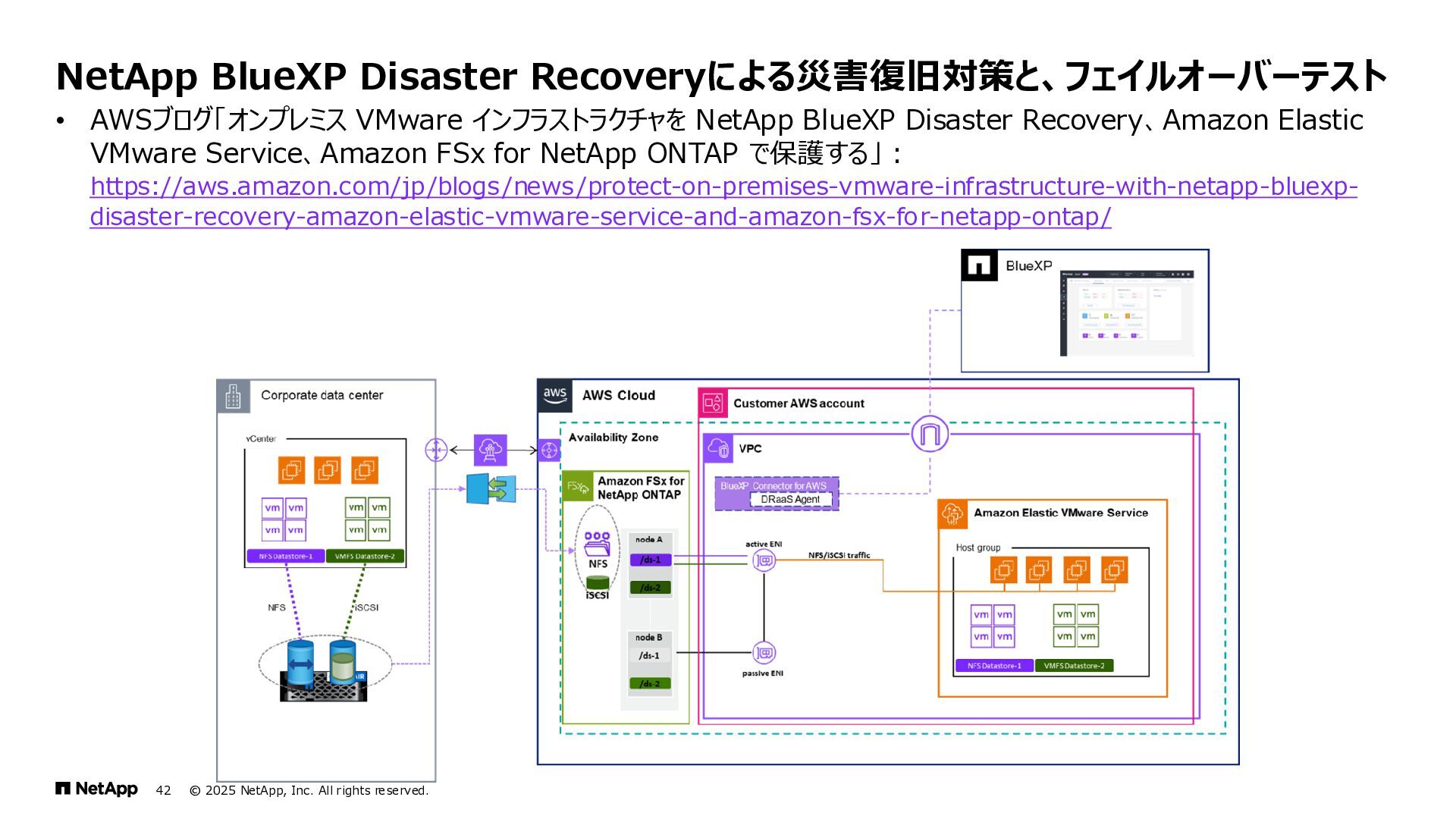

43. © 2025 NetApp, Inc. All rights reserved. 42 NetApp BlueXP Disaster Recoveryによる災害復旧対策と、フェイルオーバーテスト • AWSブログ「オンプレミス VMware インフラストラクチャを NetApp BlueXP Disaster Recovery、Amazon Elastic VMware Service、Amazon FSx for NetApp ONTAP で保護する」： https://aws.amazon.com/jp/blogs/news/protect-on-premises-vmware-infrastructure-with-netapp-bluexp- disaster-recovery-amazon-elastic-vmware-service-and-amazon-fsx-for-netapp-ontap/

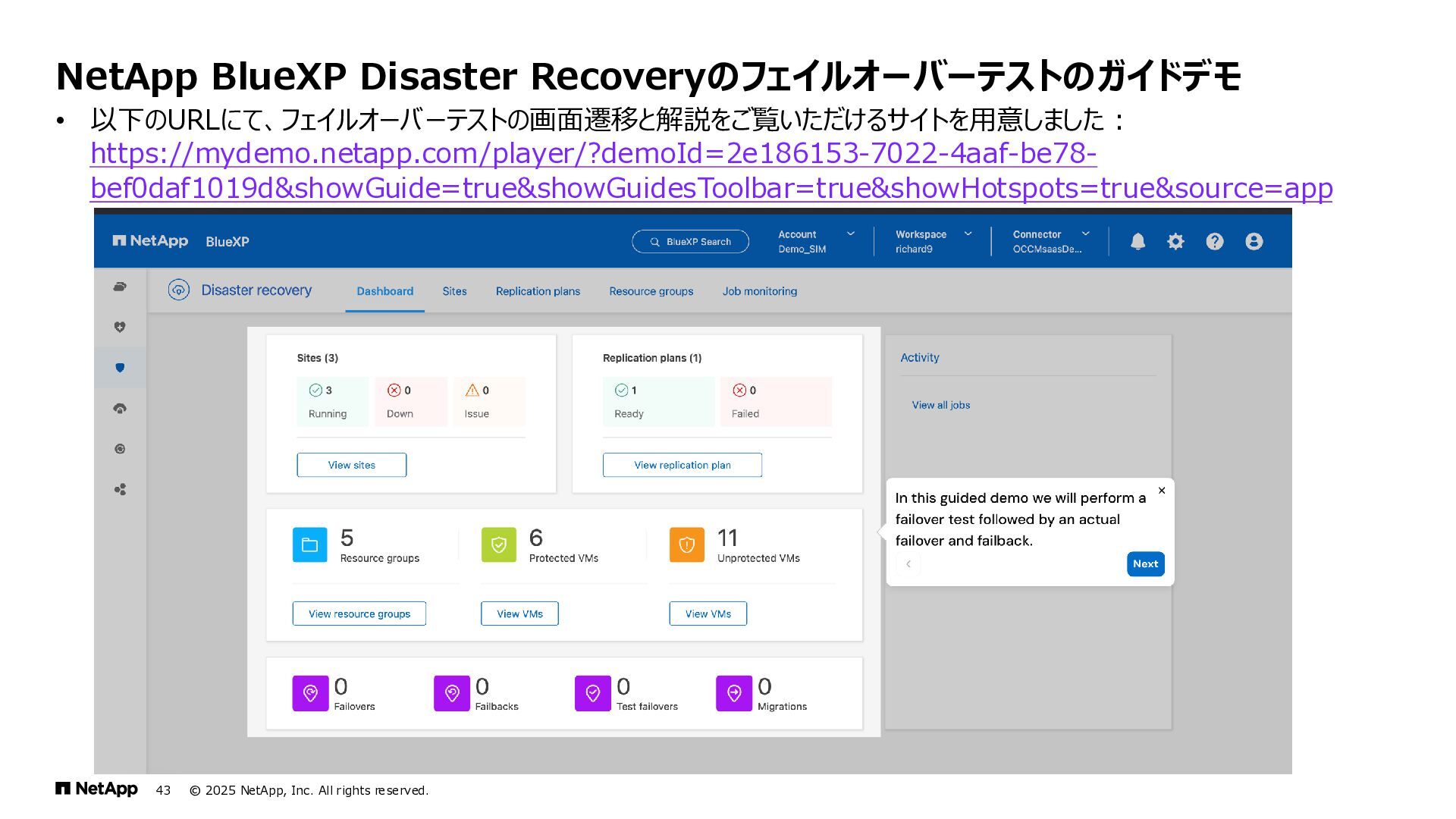

44. © 2025 NetApp, Inc. All rights reserved. 43 NetApp BlueXP Disaster Recoveryのフェイルオーバーテストのガイドデモ • 以下のURLにて、フェイルオーバーテストの画面遷移と解説をご覧いただけるサイトを用意しました： https://mydemo.netapp.com/player/?demoId=2e186153-7022-4aaf-be78- bef0daf1019d&showGuide=true&showGuidesToolbar=true&showHotspots=true&source=app

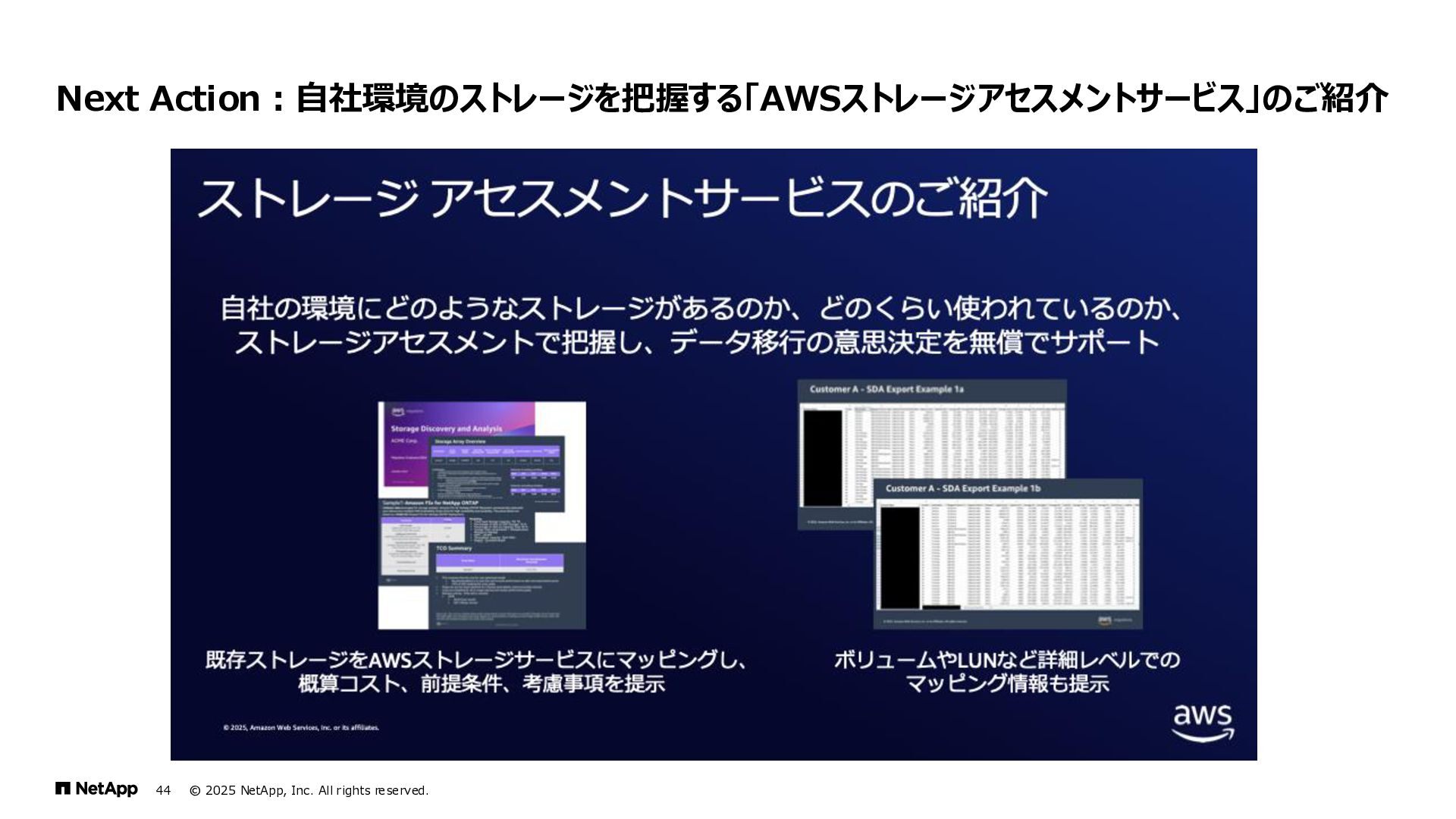

45. © 2025 NetApp, Inc. All rights reserved. 44 Next Action：自社環境のストレージを把握する「AWSストレージアセスメントサービス」のご紹介

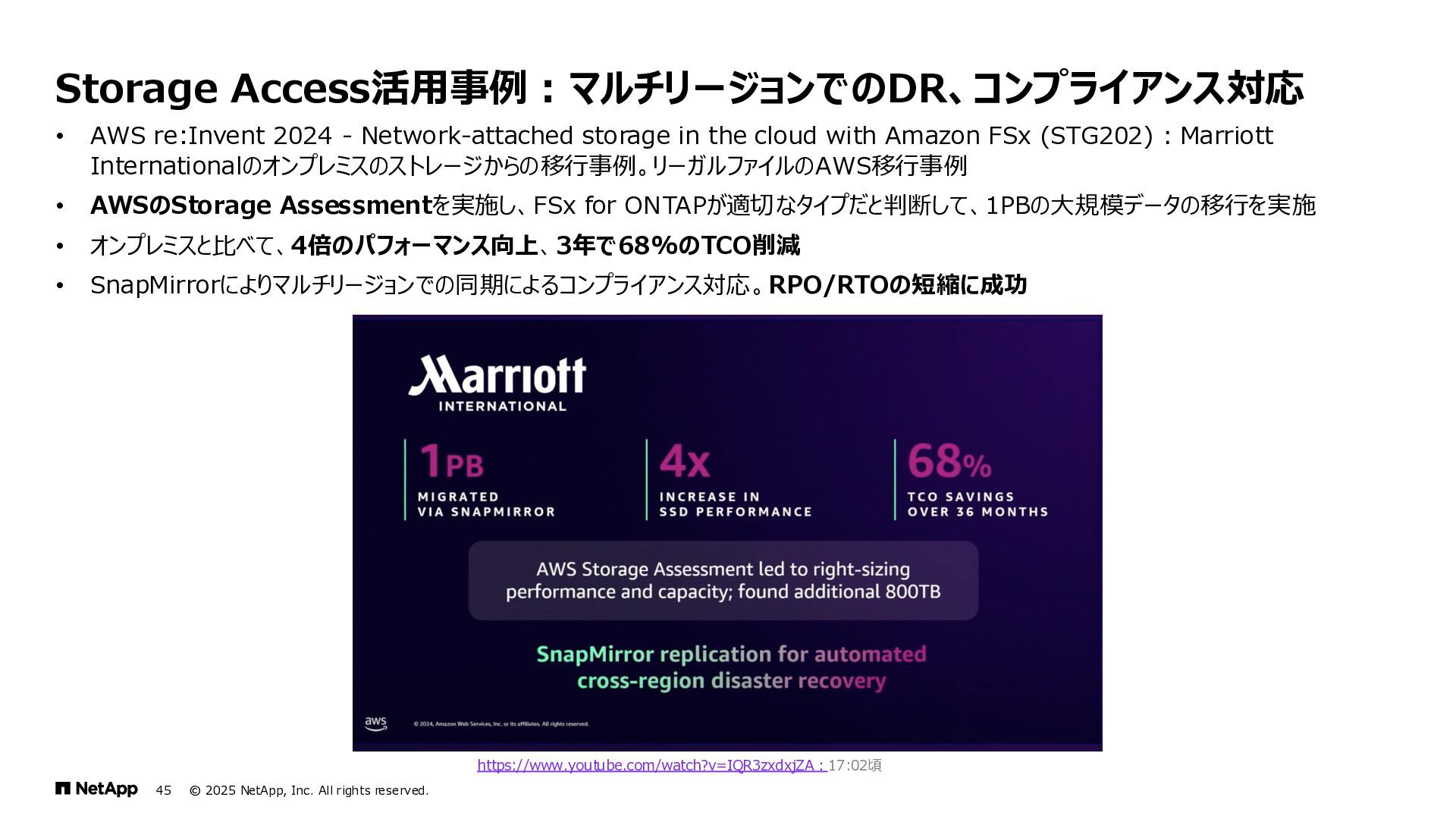

46. https://www.youtube.com/watch?v=IQR3zxdxjZA：17:02頃 © 2025 NetApp, Inc. All rights reserved. 45 • AWS re:Invent 2024 - Network-attached storage in the cloud with Amazon FSx (STG202)：Marriott Internationalのオンプレミスのストレージからの移行事例。リーガルファイルのAWS移行事例 • AWSのStorage Assessmentを実施し、FSx for ONTAPが適切なタイプだと判断して、1PBの大規模データの移行を実施 • オンプレミスと比べて、4倍のパフォーマンス向上、3年で68%のTCO削減 • SnapMirrorによりマルチリージョンでの同期によるコンプライアンス対応。RPO/RTOの短縮に成功 Storage Access活用事例：マルチリージョンでのDR、コンプライアンス対応
47. © 2025 NetApp, Inc. All rights reserved. NETAPP 46 まとめ

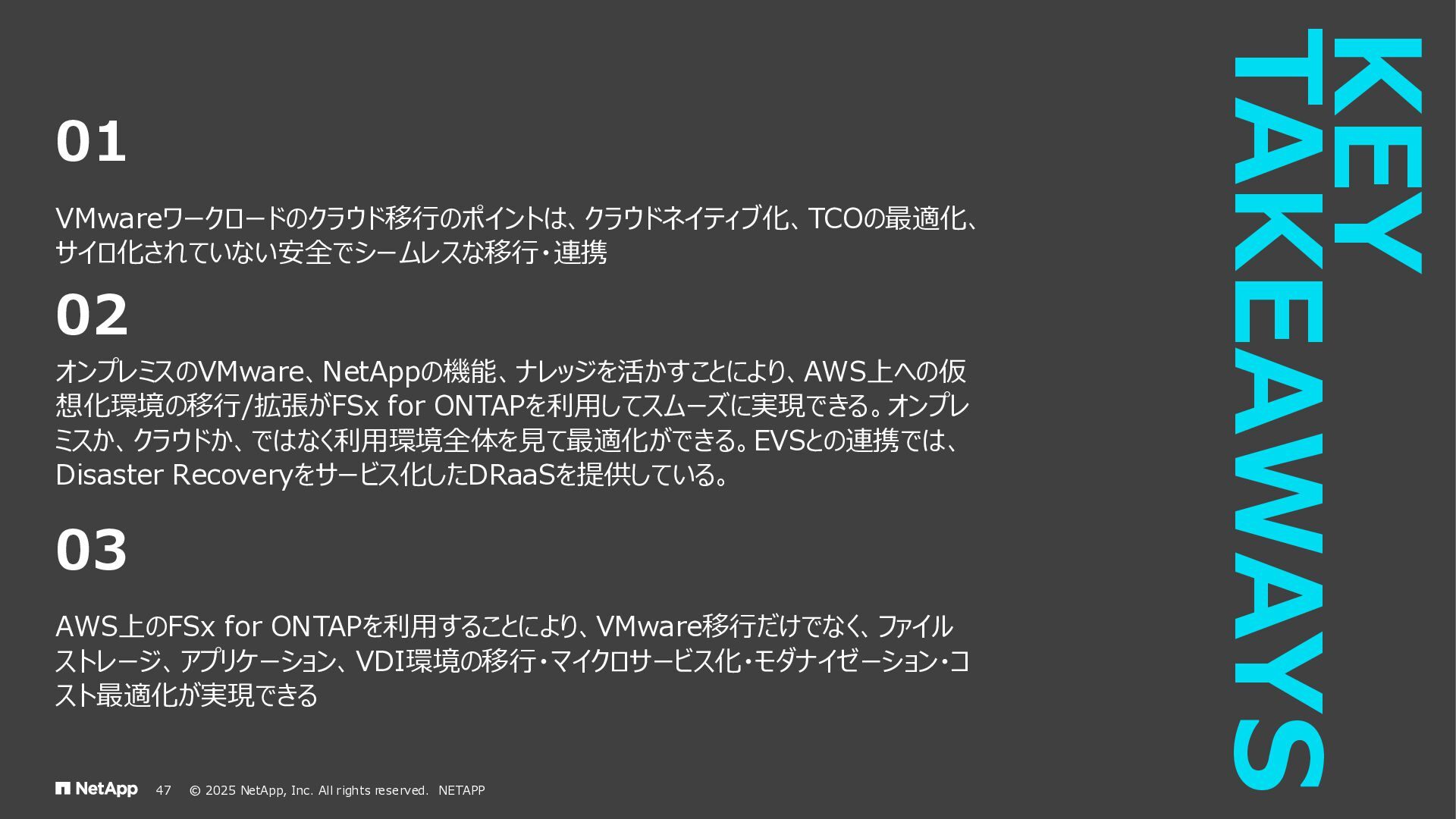

48. 01 VMwareワークロードのクラウド移行のポイントは、クラウドネイティブ化、TCOの最適化、 サイロ化されていない安全でシームレスな移行・連携 02 オンプレミスのVMware、NetAppの機能、ナレッジを活かすことにより、AWS上への仮 想化環境の移行/拡張がFSx for ONTAPを利用してスムーズに実現できる。オンプレ ミスか、クラウドか、ではなく利用環境全体を見て最適化ができる。EVSとの連携では、 Disaster Recoveryをサービス化したDRaaSを提供している。 03 AWS上のFSx for ONTAPを利用することにより、VMware移行だけでなく、ファイル ストレージ、アプリケーション、VDI環境の移行・マイクロサービス化・モダナイゼーション・コ スト最適化が実現できる © 2025 NetApp, Inc. All rights reserved. NETAPP 47 KEY TAKEAWAYS
49. © 2025 NetApp, Inc. All rights reserved. NETAPP THANK YOU
