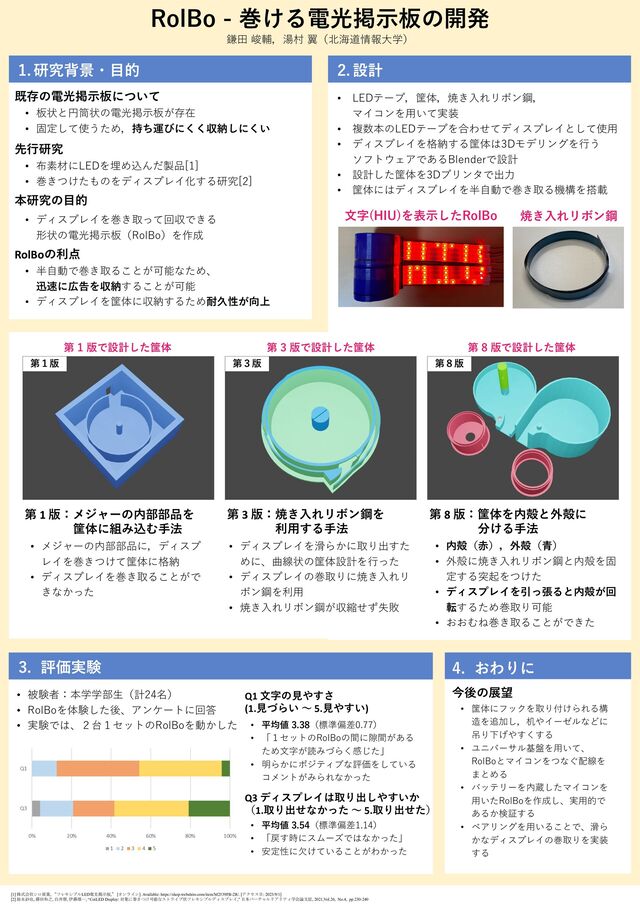

  1. 鎌⽥ 峻輔,湯村 翼(北海道情報⼤学) RolBo - 巻ける電光掲⽰板の開発 • 板状と円筒状の電光掲⽰板が存在 • 固定して使うため,持ち運びにくく収納しにくい

    1. 研究背景・⽬的 [1] 株式会社シロ産業, “フレキシブルLED電光掲示板,” [オンライン]. Available: https://shop.webshiro.com/item/M2539FB-2R/. [アクセス日: 2023/9/1] [2] 鈴永紗也, 藤田和之, 白井僚, 伊藤雄一, “CoiLED Display: 対象に巻きつけ可能なストライプ状フレキシブルディスプレイ,” 日本バーチャルリアリティ学会論文誌, 2021,Vol.26, No.4, pp.230-240 既存の電光掲⽰板について 先⾏研究 • 布素材にLEDを埋め込んだ製品[1] • 巻きつけたものをディスプレイ化する研究[2] RolBoの利点 • 半⾃動で巻き取ることが可能なため、 迅速に広告を収納することが可能 • ディスプレイを筐体に収納するため耐久性が向上 本研究の⽬的 • ディスプレイを巻き取って回収できる 形状の電光掲⽰板(RolBo)を作成 2. 設計 • LEDテープ,筐体,焼き⼊れリボン鋼, マイコンを⽤いて実装 • 複数本のLEDテープを合わせてディスプレイとして使⽤ • ディスプレイを格納する筐体は3Dモデリングを⾏う ソフトウェアであるBlenderで設計 • 設計した筐体を3Dプリンタで出⼒ • 筐体にはディスプレイを半⾃動で巻き取る機構を搭載 ⽂字(HIU)を表⽰したRolBo 焼き⼊れリボン鋼 第 1 版で設計した筐体 第 1 版:メジャーの内部部品を 筐体に組み込む⼿法 • メジャーの内部部品に,ディスプ レイを巻きつけて筐体に格納 • ディスプレイを巻き取ることがで きなかった 第 3 版:焼き⼊れリボン鋼を 利⽤する⼿法 • ディスプレイを滑らかに取り出すた めに、曲線状の筐体設計を⾏った • ディスプレイの巻取りに焼き⼊れリ ボン鋼を利⽤ • 焼き⼊れリボン鋼が収縮せず失敗 第 3 版で設計した筐体 第 8 版:筐体を内殻と外殻に 分ける⼿法 • 内殻(⾚),外殻(⻘) • 外殻に焼き⼊れリボン鋼と内殻を固 定する突起をつけた • ディスプレイを引っ張ると内殻が回 転するため巻取り可能 • おおむね巻き取ることができた 第 8 版で設計した筐体 3. 評価実験 • 被験者:本学学部⽣(計24名) • RolBoを体験した後、アンケートに回答 • 実験では、2台1セットのRolBoを動かした 4. おわりに 今後の展望 • 筐体にフックを取り付けられる構 造を追加し,机やイーゼルなどに 吊り下げやすくする • ユニバーサル基盤を⽤いて、 RolBoとマイコンをつなぐ配線を まとめる • バッテリーを内蔵したマイコンを ⽤いたRolBoを作成し、実⽤的で あるか検証する • ベアリングを⽤いることで、滑ら かなディスプレイの巻取りを実装 する Q3 ディスプレイは取り出しやすいか (1.取り出せなかった 〜 5.取り出せた) • 平均値 3.54(標準偏差1.14) • 「戻す時にスムーズではなかった」 • 安定性に⽋けていることがわかった • 平均値 3.38(標準偏差0.77) • 「1セットのRolBoの間に隙間がある ため⽂字が読みづらく感じた」 • 明らかにポジティブな評価をしている コメントがみられなかった Q1 ⽂字の⾒やすさ (1.⾒づらい 〜 5.⾒やすい)
