Propriedades Mecânicas dos Ossos

Apresentação descrevendo as principais propriedades mecânicas dos ossos. Baseada na dissertação de mestrado http://www.teses.usp.br/teses/disponiveis/82/82131/tde-31032006-091252/pt-br.php

Transcript

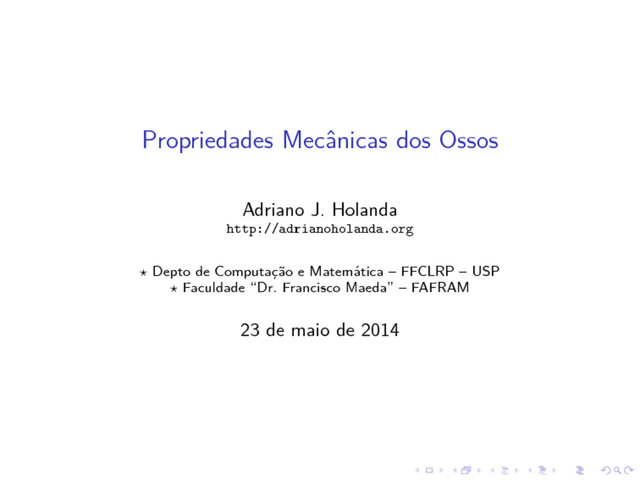

1. . . . . . . Propriedades Mecânicas dos Ossos Adriano J. Holanda http://adrianoholanda.org ⋆ Depto de Computação e Matemática – FFCLRP – USP ⋆ Faculdade “Dr. Francisco Maeda” – FAFRAM 23 de maio de 2014
2. . . . . . . Trilha Biomecânica O Osso Propriedades Mecânicas Viscoelasticidade Lei de Wollf Ensaio de Flexão Propriedades das Fibras de Colágeno
3. . . . . . . Biomecânica
4. . . . . . . Biomecânica Aplicação das leis da mecânica em sistemas biológicos.
5. . . . . . . Biomecânica Aplicação das leis da mecânica em sistemas biológicos. Destaca-se o sistema músculo-esquelético por dar sustentação estática e dinâmica aos tecidos adjacentes, e resistência mecânica à fadiga e choque.
6. . . . . . . Biomecânica Complexidade ▶ Simulação das cargas no sistema músculo-esquelético: ▶ Elementos finitos; ▶ Equações do movimento ▶ Estudo das propriedades e partes do sistema músculo-esquelético: ▶ Estática; ▶ Dinâmicas.
7. . . . . . . Simulação do sistema músculo-esquelético OpenSim OpenSim - https://simtk.org/home/opensim
8. . . . . . . O Osso
9. . . . . . . O Osso ▶ Diáfise: osso cortical; ▶ Epífise: osso esponjoso.
10. . . . . . . O Osso Cortical ▶ Endósteo; ▶ Periósteo; ▶ Sistemas de Havers (lamelas concêntrica); ▶ Canais de Volkmann; ▶ Trabéculas; ▶ Artérias; ▶ Fibras medulares.
11. . . . . . . Osso primário Microestrutura Formado durante a consolidação de fraturas e desenvolvimento embrionário. ▶ ↑ células, ↑ colágeno, ↓ minerais; ▶ Não lamelar, fibroso (colágeno) com disposição irregular; ▶ Retém menos minerais.
12. . . . . . . Osso secundário Microestrutura ▶ Cortical: ▶ Lamelas ósseas concêntricas → sistemas de Havers; ▶ Comunicação transversal → canais de Volkmann. ▶ Esponjoso: ▶ Disposição menos complexa das lamelas; ▶ Espaços intersticiais: vasos sanguíneos, tecido adiposo e tecido hematopoiético.
13. . . . . . . Composição óssea O osso é um material anisotrópico formado por duas matrizes principais: ▶ Inorgânica ou mineral: cerca de 50% da matriz óssea, sendo formada principalmente por hidroxiapatita (Ca10(PO4)6(OH)2 , ou seja, cálcio e fosfato; ▶ Orgânica: composta principalmente por fibras de colágeno (95%). A matriz mineral fornece rigidez à estrutura óssea, enquanto que a inôrgânica é responsável pela elasticidade.
14. . . . . . . Propriedades Mecânicas
15. . . . . . . Principais tipos de tensão . . . . . . . . . . . . . compressão . torção . tração
16. . . . . . . Principais tipos de tensão . . . . . . . . . . . cisalhamento . flexão
17. . . . . . . Ensaios mecânicos Determinação das propriedades mecânicas Os ensaios mecânicos podem ser classificados em: ▶ Destrutivos: ▶ Estáticos: tração, compressão, torção, cisalhamento, flexão, dentre outros; ▶ Dinâmicos: fadiga, impacto. ▶ Não destrutivos: radiografia, ultrassonografia.
18. . . . . . . Máquina universal de ensaios Estáticos Corpo de prova Ensaios de tração, compressão, flexão.
19. . . . . . . Curva do ensaio mecânico ▶ Tensões (Pa) e deformações: proporcionalidade e ruptura; ▶ Energia absorvida: área abaixo da curva (N.m).
20. . . . . . . Cálculo das propriedades mecânicas ▶ Tensão σ: σ = F S0 onde F é a carga aplicada e S0 é a área da secção transvesal inicial do corpo de prova. ▶ Deformação ε: ε = ∆L L0 onde ∆L é a variação do comprimento e L0 é o comprimento inicial do corpo de prova.
21. . . . . . . Curva Tensão × Deformação: Região elástica O corpo de prova não sofre deformações permanentes, ou seja, ao liberar a carga, o corpo de prova volta a ter seu comprimento inicial. . . σp . εp . θ Módulo de Elasticidade ou Young Medida de rigidez Y = tan θ = σ ε Resiliência Energia absorvida: área abaixo da curva Ep = σpεp
22. . . . . . . Ensaio mecânico Material frágil × dúctil Materiais frágeis: concreto, cerâmica, tugstênio. Materiais dúcteis: alumínio, cobre, ouro.
23. . . . . . . Ensaio mecânico Osso cortical × esponjoso
24. . . . . . . Viscoelasticidade
25. . . . . . . Viscoelasticidade O osso é um material viscoelástico, seu comportamento mecânico varia com a velocidade de aplicação da carga. Quanto maior a razão da velocidade de aplicação da carga, maior a resistência e a rigidez [4].
26. . . . . . . Viscoelasticidade O osso é um material viscoelástico, seu comportamento mecânico varia com a velocidade de aplicação da carga. Quanto maior a razão da velocidade de aplicação da carga, maior a resistência e a rigidez [4].
27. . . . . . . Lei de Wollf
28. . . . . . . Lei de Wollf Imobilização usando placa [2]
29. . . . . . . Ensaio de Flexão
30. . . . . . . Ensaio de flexão em 3 pontos Fêmures de coelhos Extraído de [1]
31. . . . . . . Ensaio de flexão em 3 pontos Fêmures de coelhos
32. . . . . . . Padronização do corpo de prova . . altura . base . . . . . . . . . região útil
33. . . . . . . Propriedades das Fibras de Colágeno
34. . . . . . . Efeito da orientação das fibras de colágeno Mestrado Bioengenharia Rev. Bras. de Ortopedia, 34 (1/2), 1999. Pesquisa desenvolvida no Laboratório de Bioengenharia da FMRP/USP.
35. . . . . . . Fibras de colágeno ▶ Material birrefringente: possui anisotropia uniaxial.
36. . . . . . . Secção transversal Fêmures de coelhos
37. . . . . . . Equipamento de aquisição de imagens (1) Microscópio, (2) Câmera digital, (3) Monitor de alta resolução.
38. . . . . . . Secção transversal óssea
39. . . . . . . Incidência de luz polarizada
40. . . . . . . Processamento: binarização
