1. follow up module Synths; end asonas

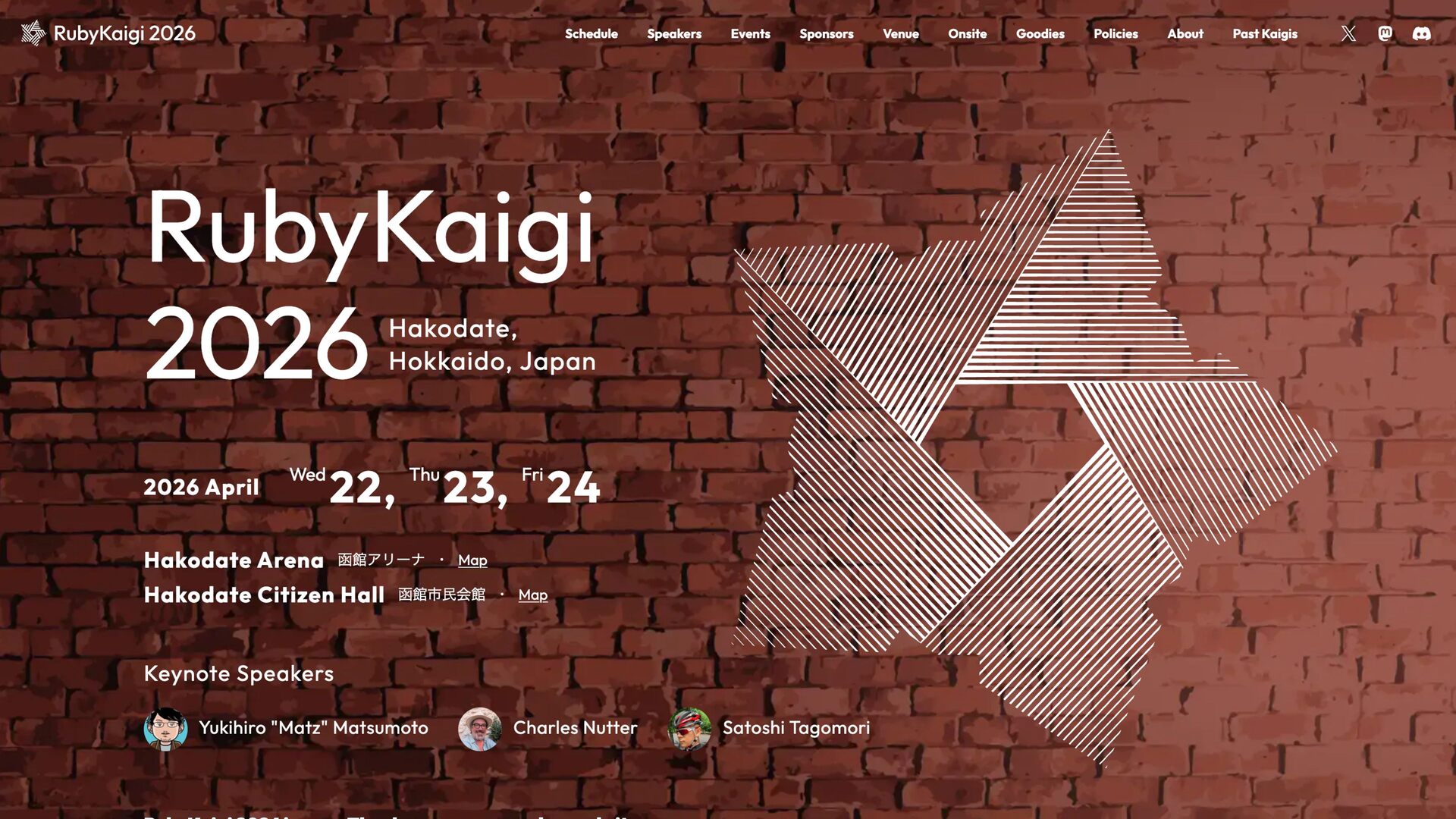

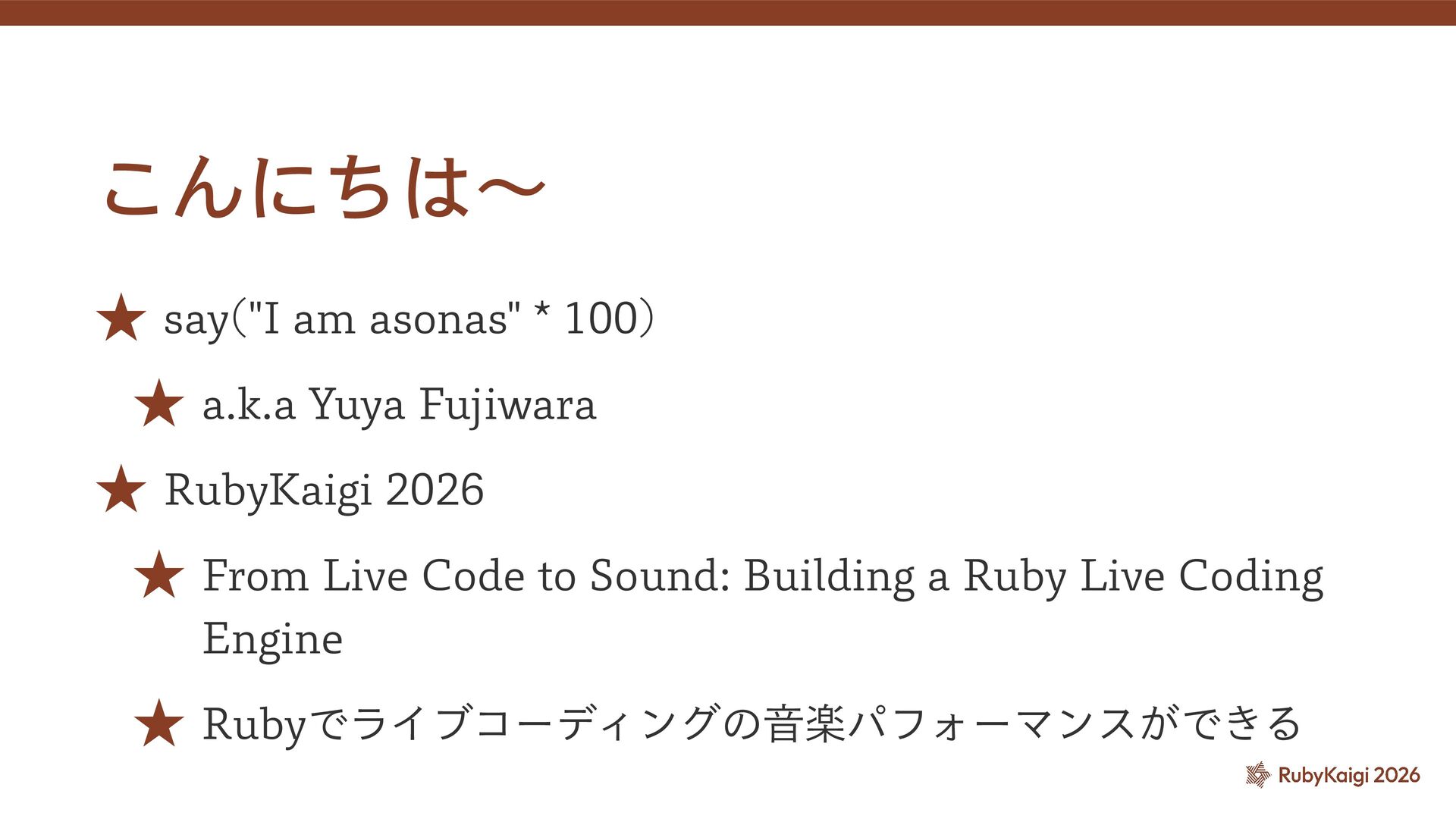

2. こんにちは〜 ★ say("I am asonas" * 100) ★ a.k.a Yuya Fujiwara ★ RubyKaigi 2026 ★ From Live Code to Sound: Building a Ruby Live Coding Engine ★ Rubyでライブコーディングの音楽パフォーマンスができる

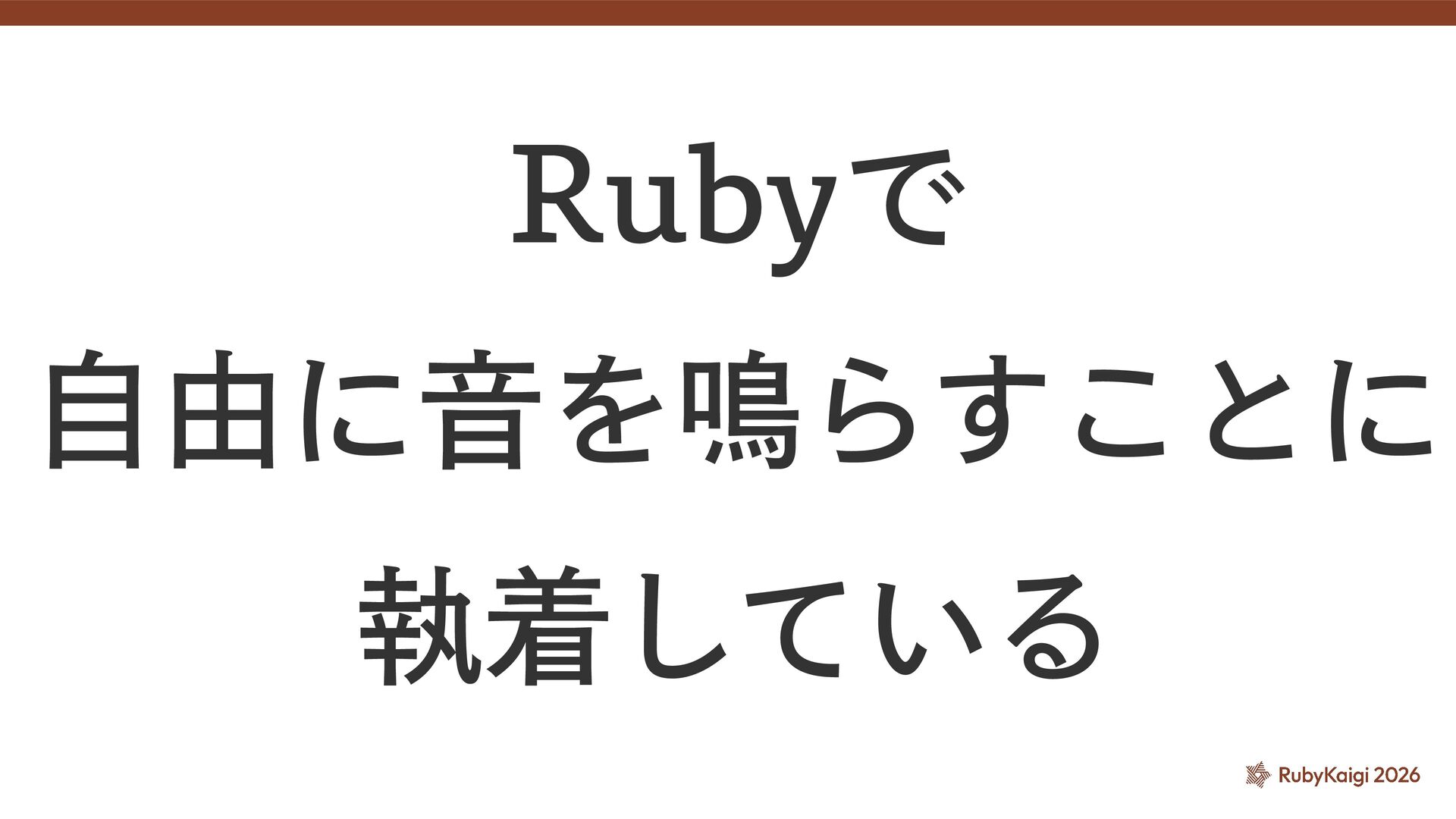

3. Rubyで 自由に音を鳴らすことに 執着している
4. これまでの執着のおさらい

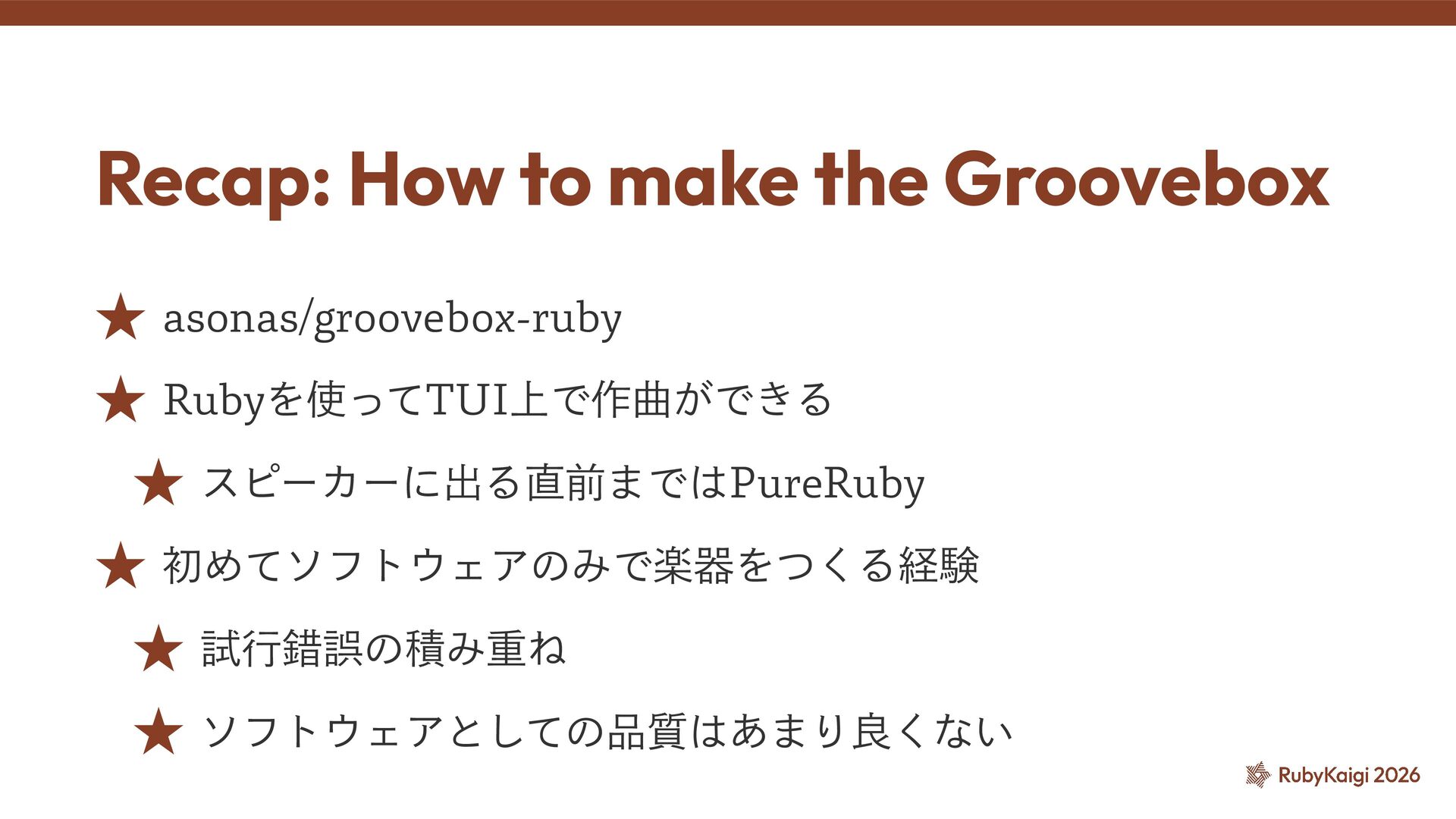

7. Recap: How to make the Groovebox ★ asonas/groovebox-ruby ★ Rubyを使ってTUI上で作曲ができる ★ スピーカーに出る直前まではPureRuby ★ 初めてソフトウェアのみで楽器をつくる経験 ★ 試行錯誤の積み重ね ★ ソフトウェアとしての品質はあまり良くない

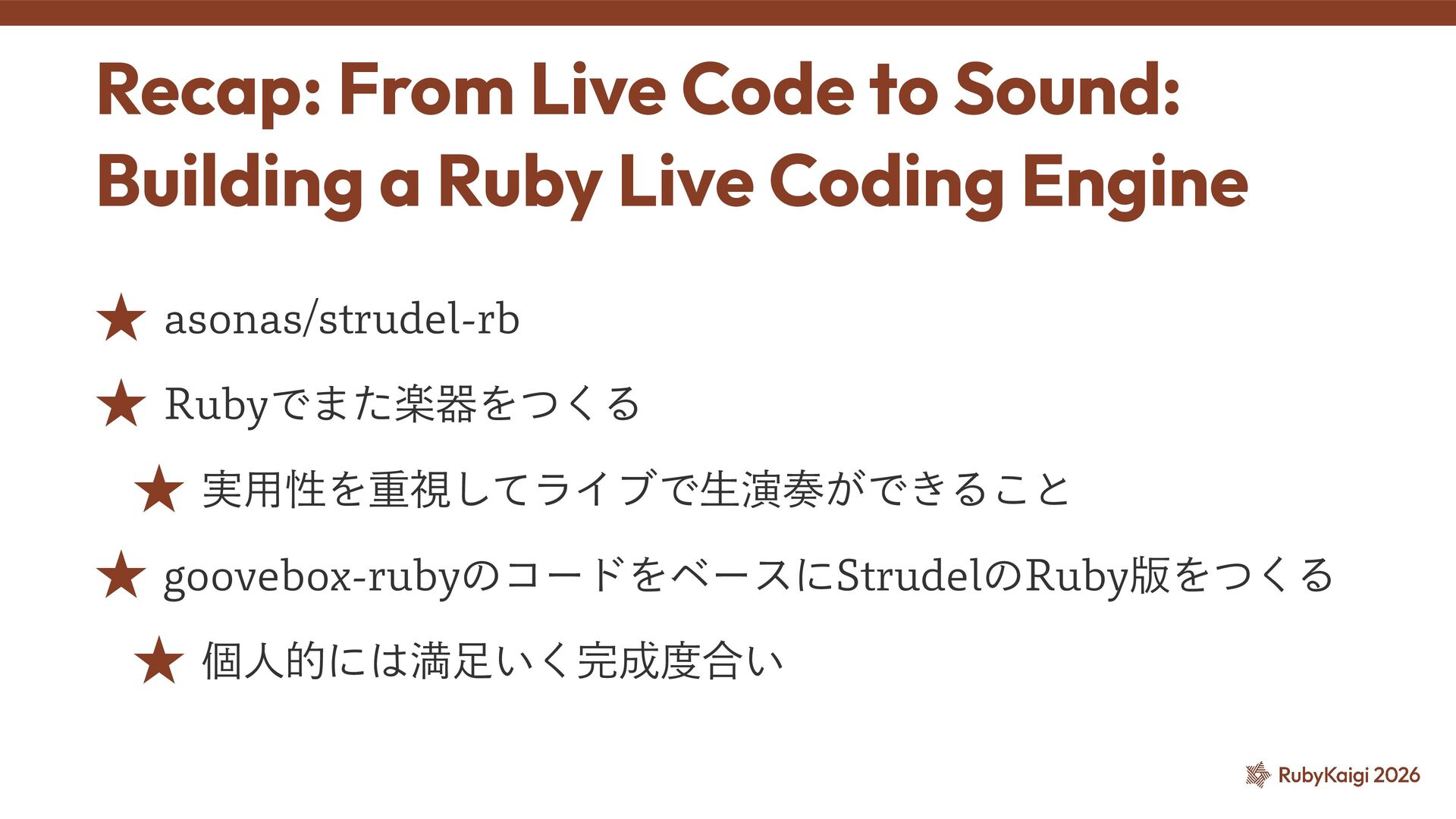

10. Recap: From Live Code to Sound: Building a Ruby Live Coding Engine ★ asonas/strudel-rb ★ Rubyでまた楽器をつくる ★ 実用性を重視してライブで生演奏ができること ★ goovebox-rubyのコードをベースにStrudelのRuby版をつくる ★ 個人的には満足いく完成度合い
11. After RubyKaigi 2026

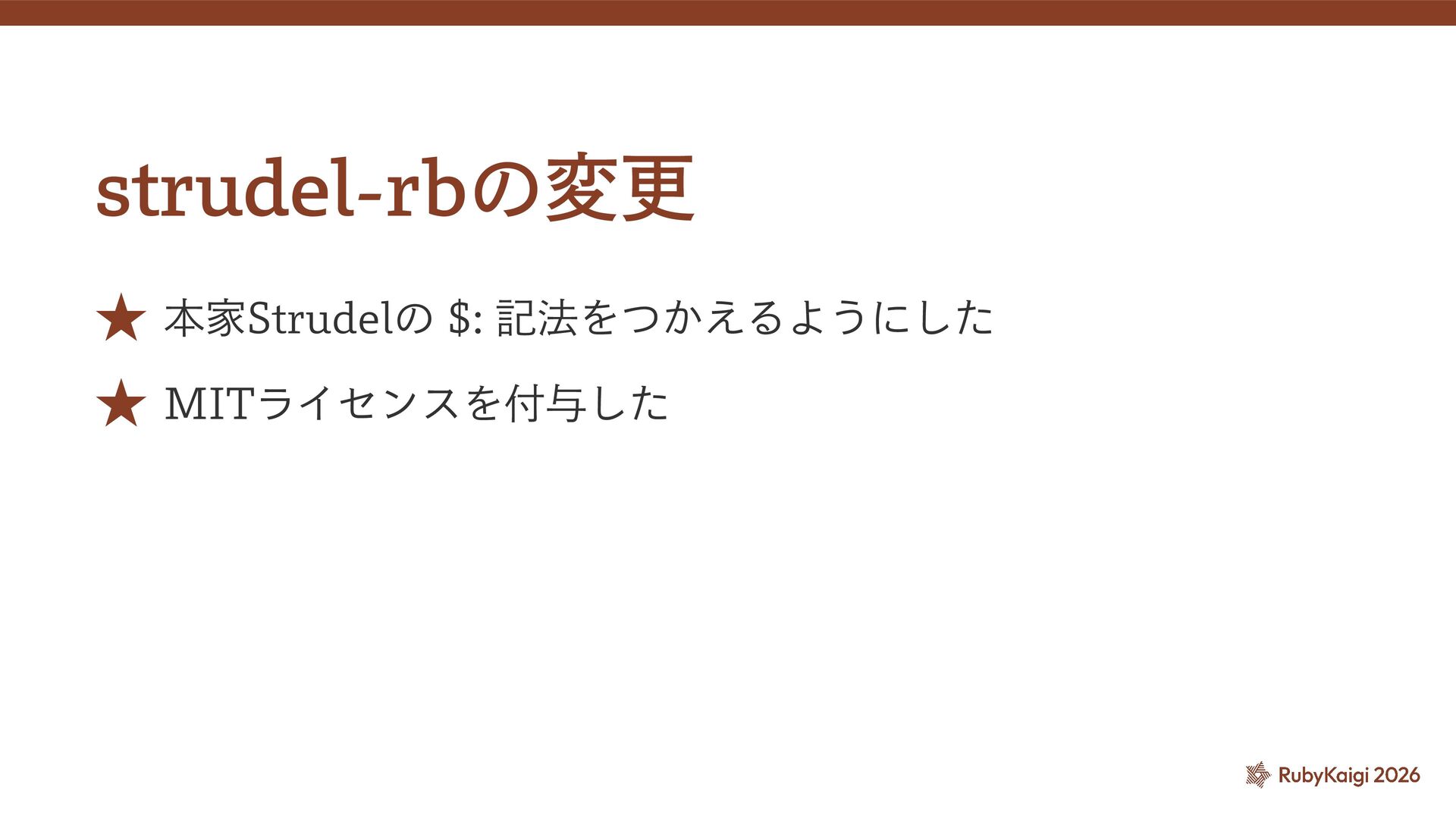

12. strudel-rbの変更 ★ 本家Strudelの $: 記法をつかえるようにした ★ MITライセンスを付与した

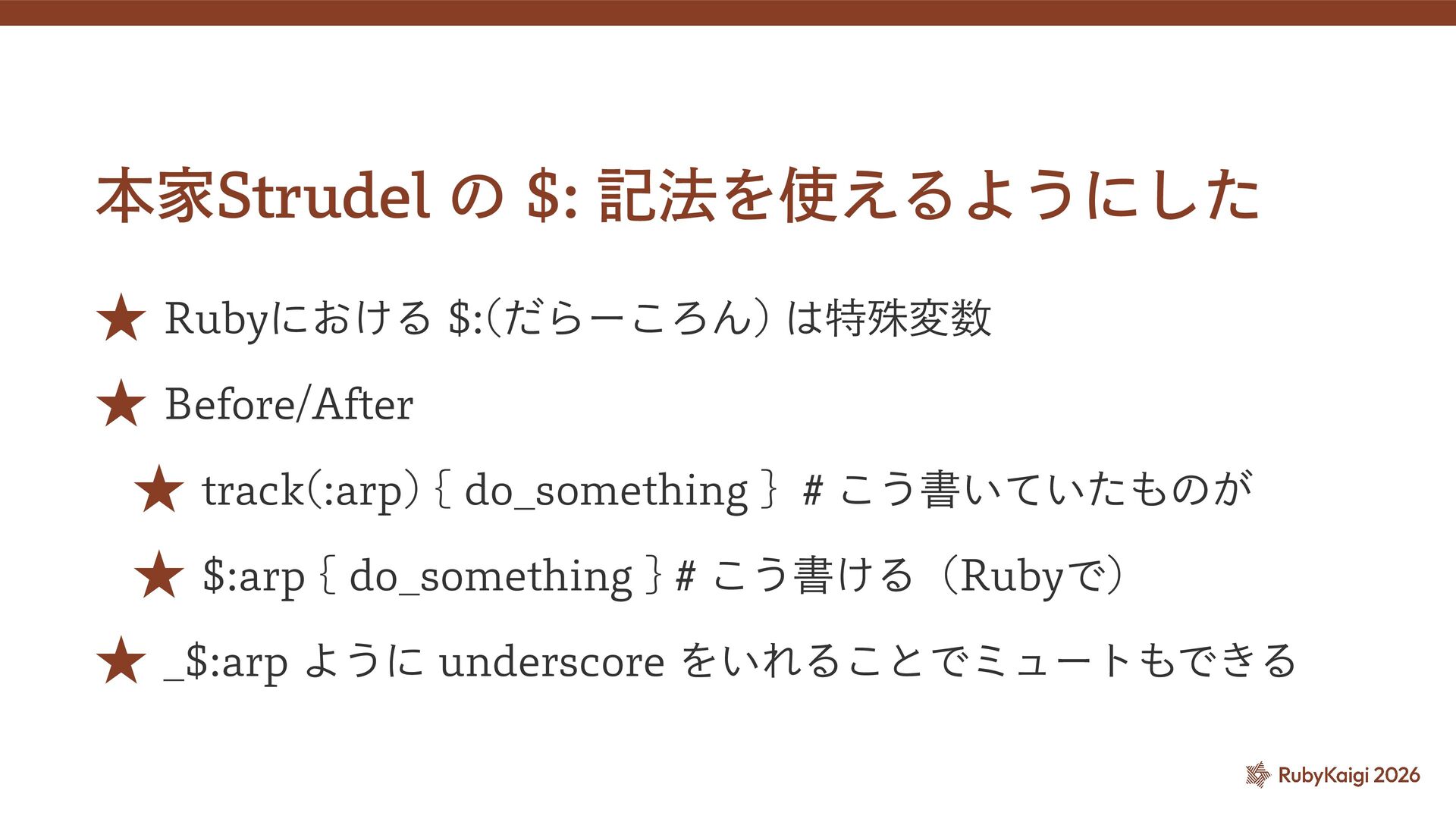

13. 本家Strudel の $: 記法を使えるようにした ★ Rubyにおける $:(だらーころん) は特殊変数 ★ Before/After ★ track(:arp) { do̲something } # こう書いていたものが ★ $:arp { do̲something } # こう書ける（Rubyで） ★ ̲$:arp ように underscore をいれることでミュートもできる

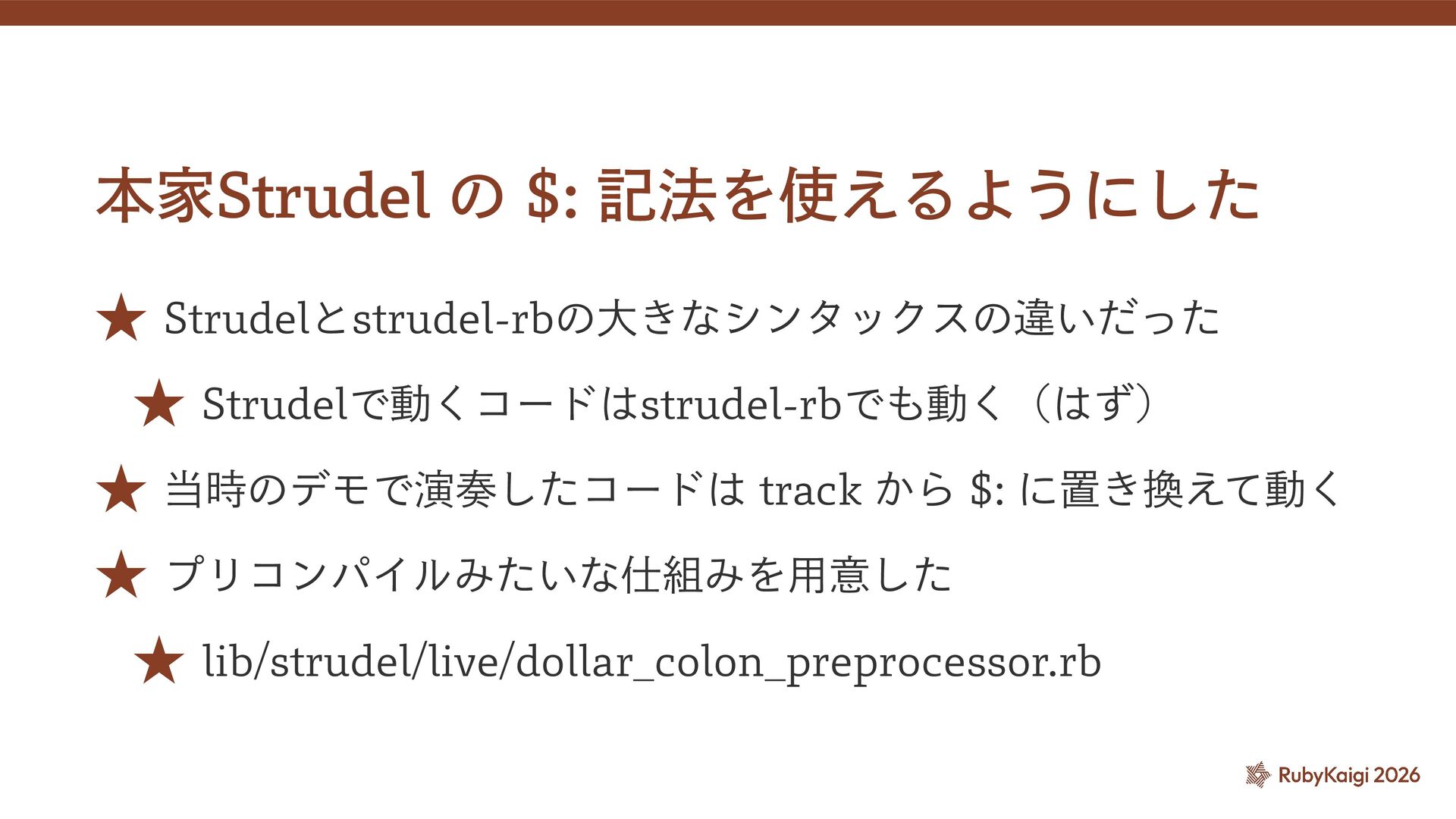

14. 本家Strudel の $: 記法を使えるようにした ★ Strudelとstrudel-rbの大きなシンタックスの違いだった ★ Strudelで動くコードはstrudel-rbでも動く（はず） ★ 当時のデモで演奏したコードは track から $: に置き換えて動く ★ プリコンパイルみたいな仕組みを用意した ★ lib/strudel/live/dollar̲colon̲preprocessor.rb
15. Rubyで作曲やライブ コーディングでパフォー マンスもできるように！ めでたしめでたし...?
16. ところで
17. Rubyで 自由に音を鳴らすことに 執着している

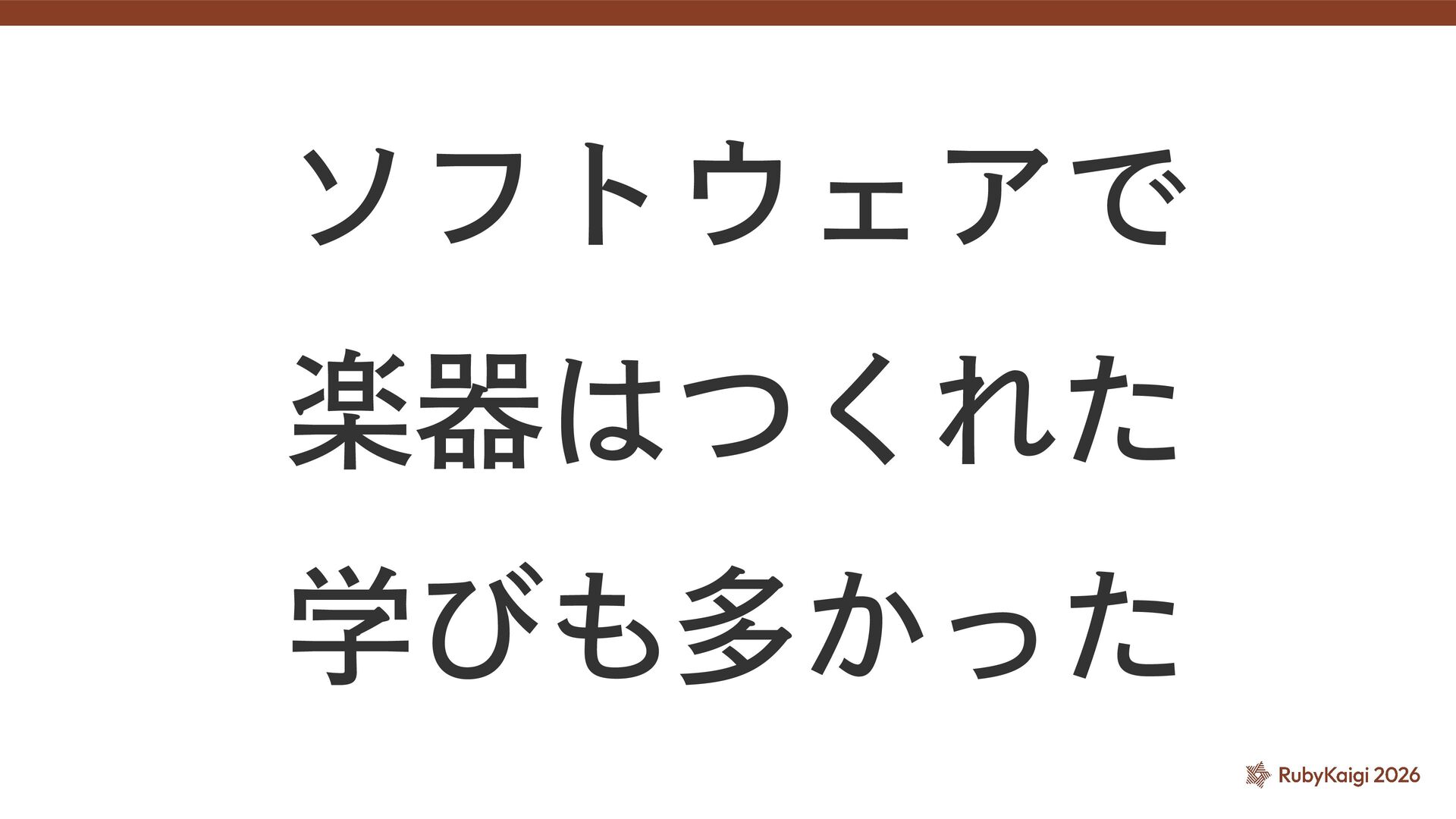

18. ソフトウェアで 楽器はつくれた 学びも多かった
19. では、ハードウェアは？
20. 今日のタイトル

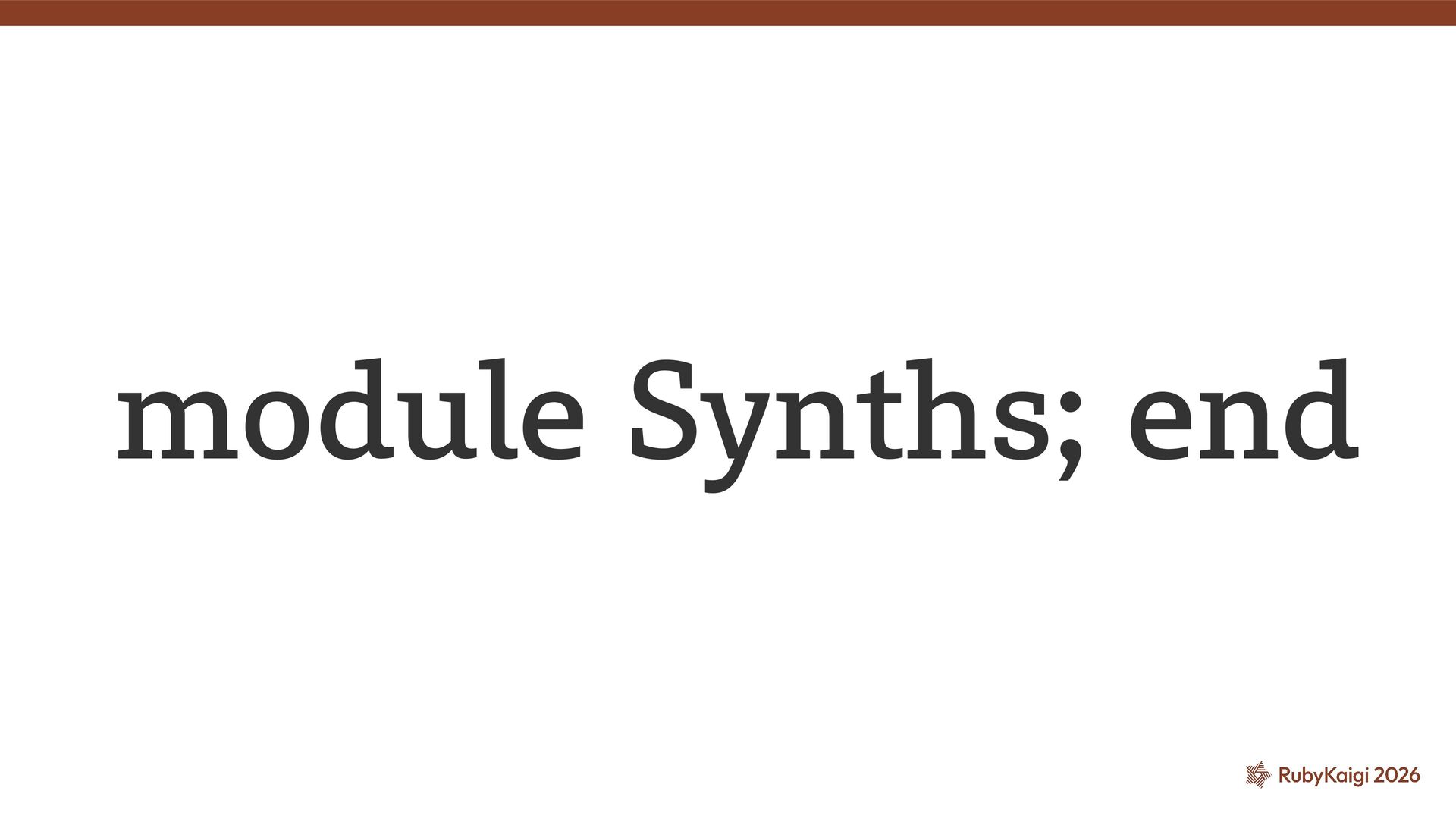

21. module Synths; end
22. もじゅーる しんせす
23. モジュラーシンセ

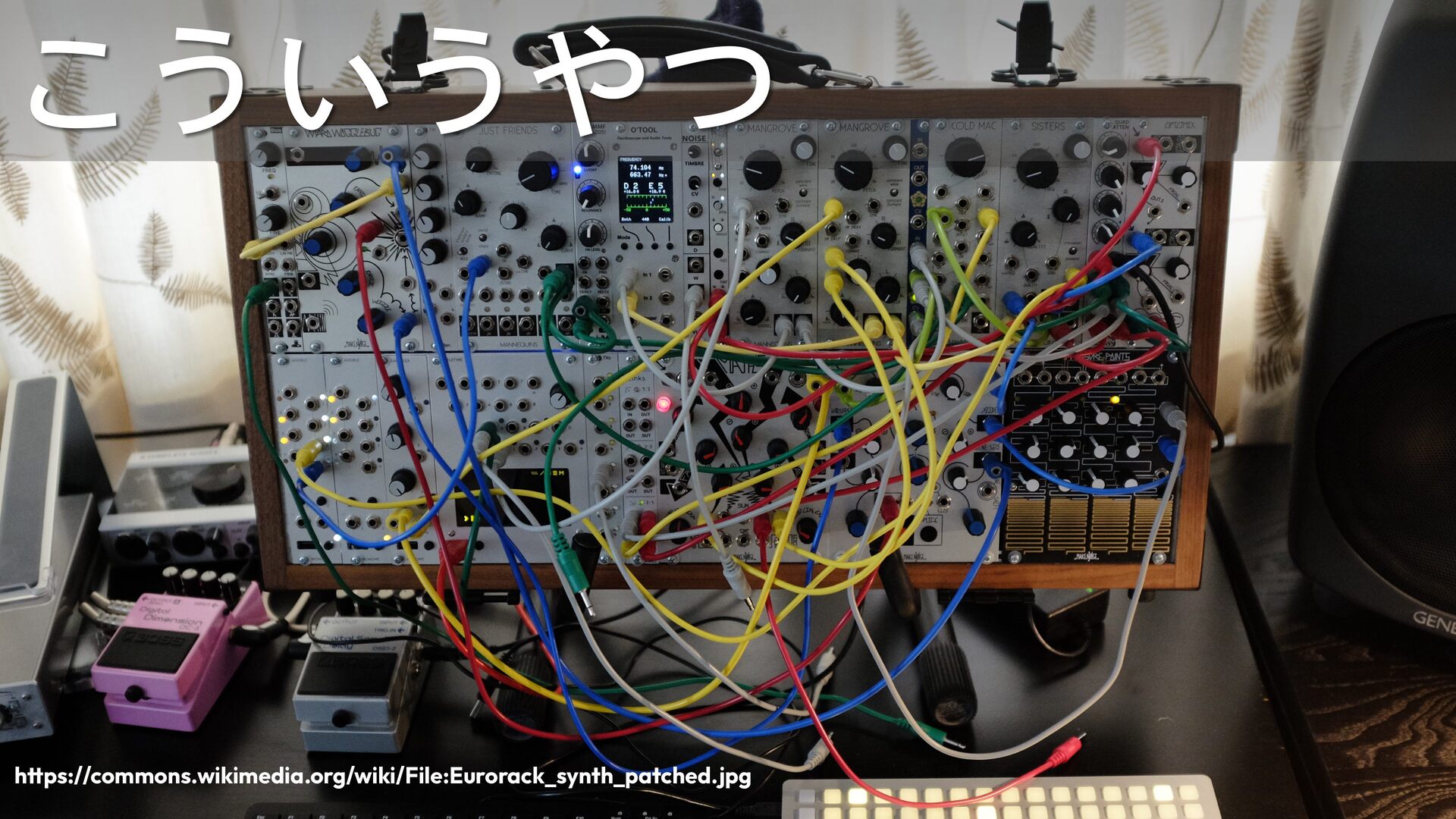

24. こういうやつ tt h ps://commons.wikimedia.org/wiki/File:Eurorack_synth_patched.jpg

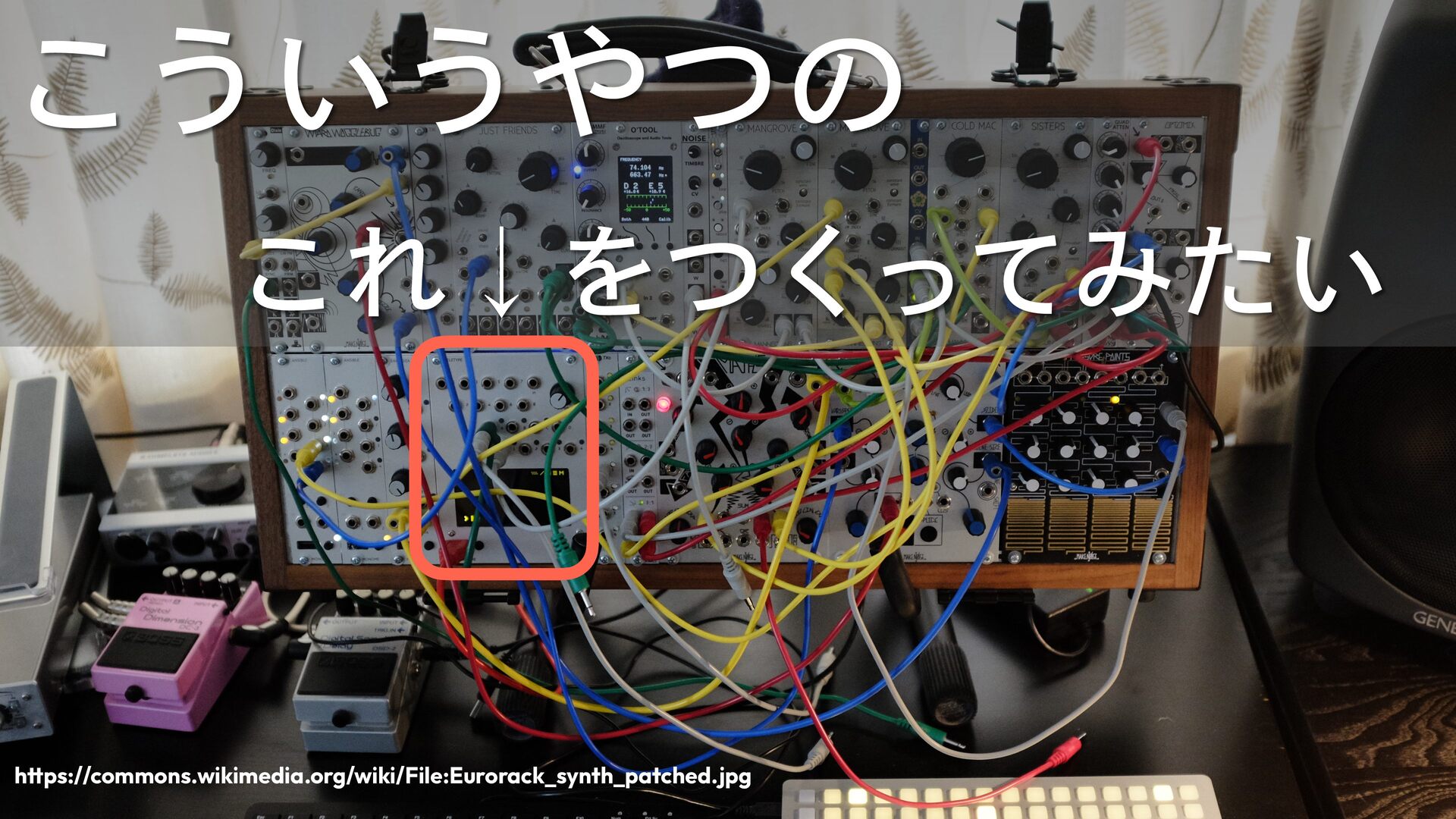

25. こういうやつの これ↓をつくってみたい tt h ps://commons.wikimedia.org/wiki/File:Eurorack_synth_patched.jpg

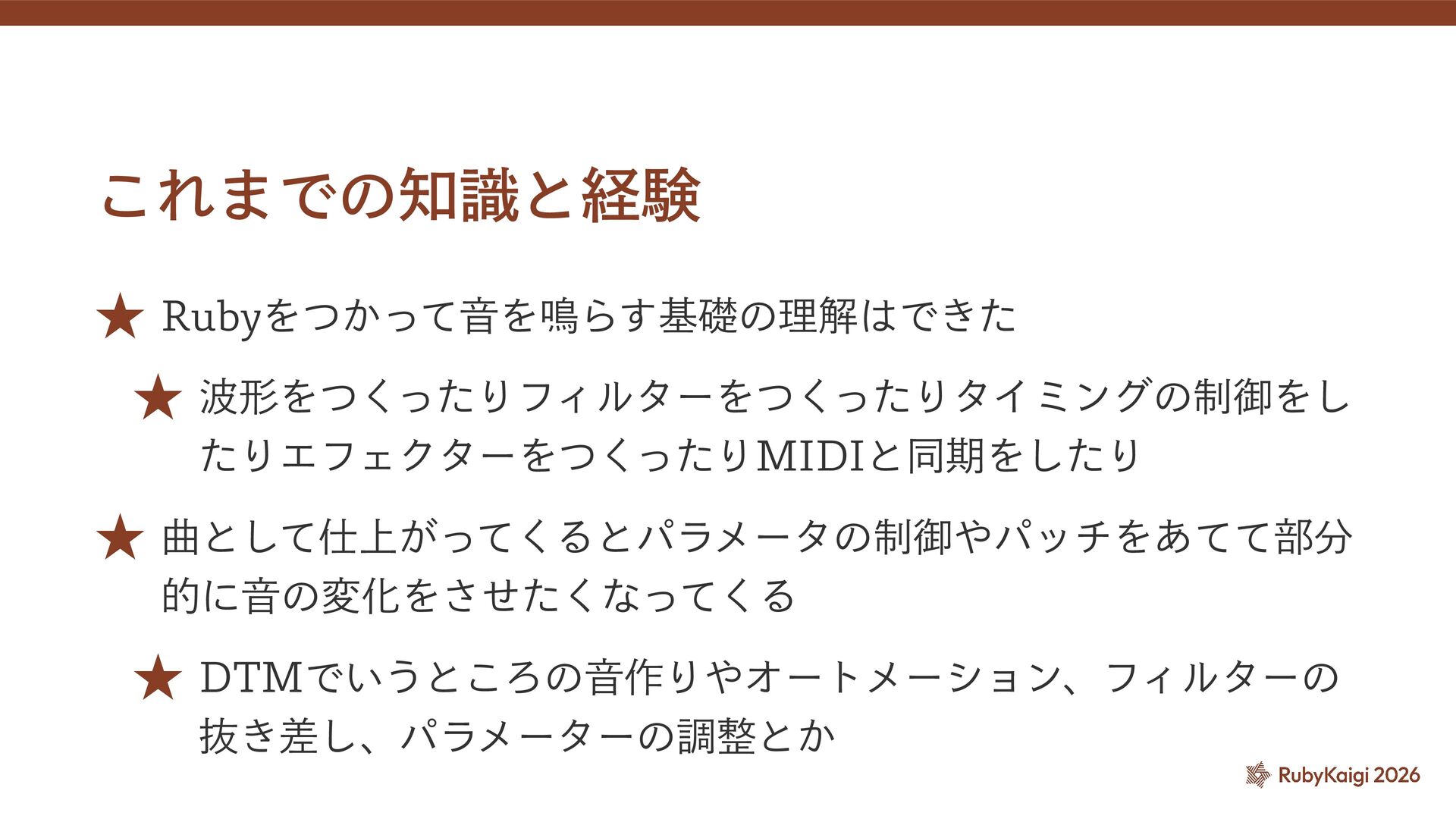

26. これまでの知識と経験 ★ Rubyをつかって音を鳴らす基礎の理解はできた ★ 波形をつくったりフィルターをつくったりタイミングの制御をし たりエフェクターをつくったりMIDIと同期をしたり ★ 曲として仕上がってくるとパラメータの制御やパッチをあてて部分 的に音の変化をさせたくなってくる ★ DTMでいうところの音作りやオートメーション、フィルターの 抜き差し、パラメーターの調整とか

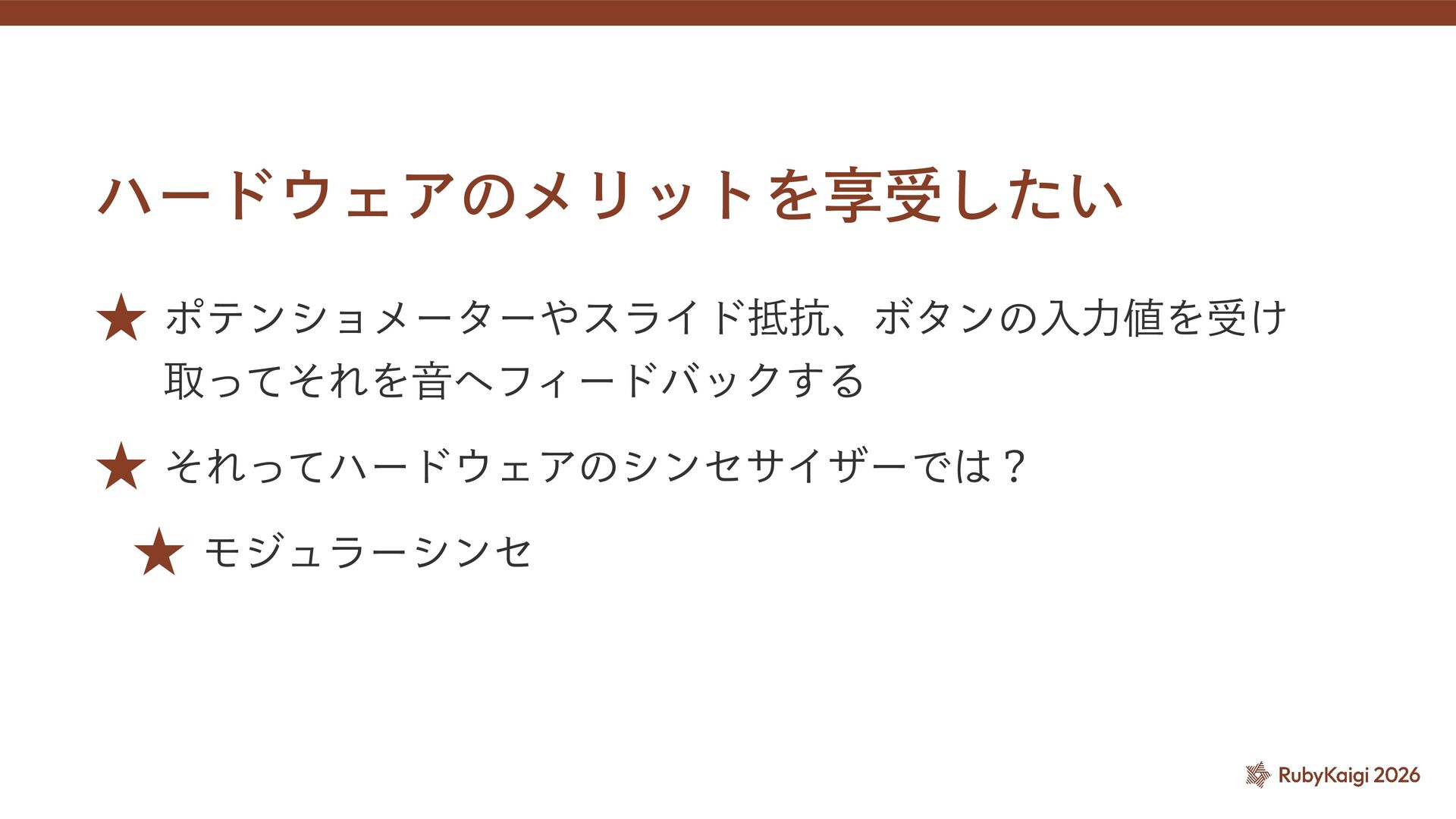

27. ハードウェアのメリットを享受したい ★ ポテンショメーターやスライド抵抗、ボタンの入力値を受け 取ってそれを音へフィードバックする ★ それってハードウェアのシンセサイザーでは？ ★ モジュラーシンセ
28. 試行錯誤をしまくりだが 省略 無限に話したいので機会を見つけたい

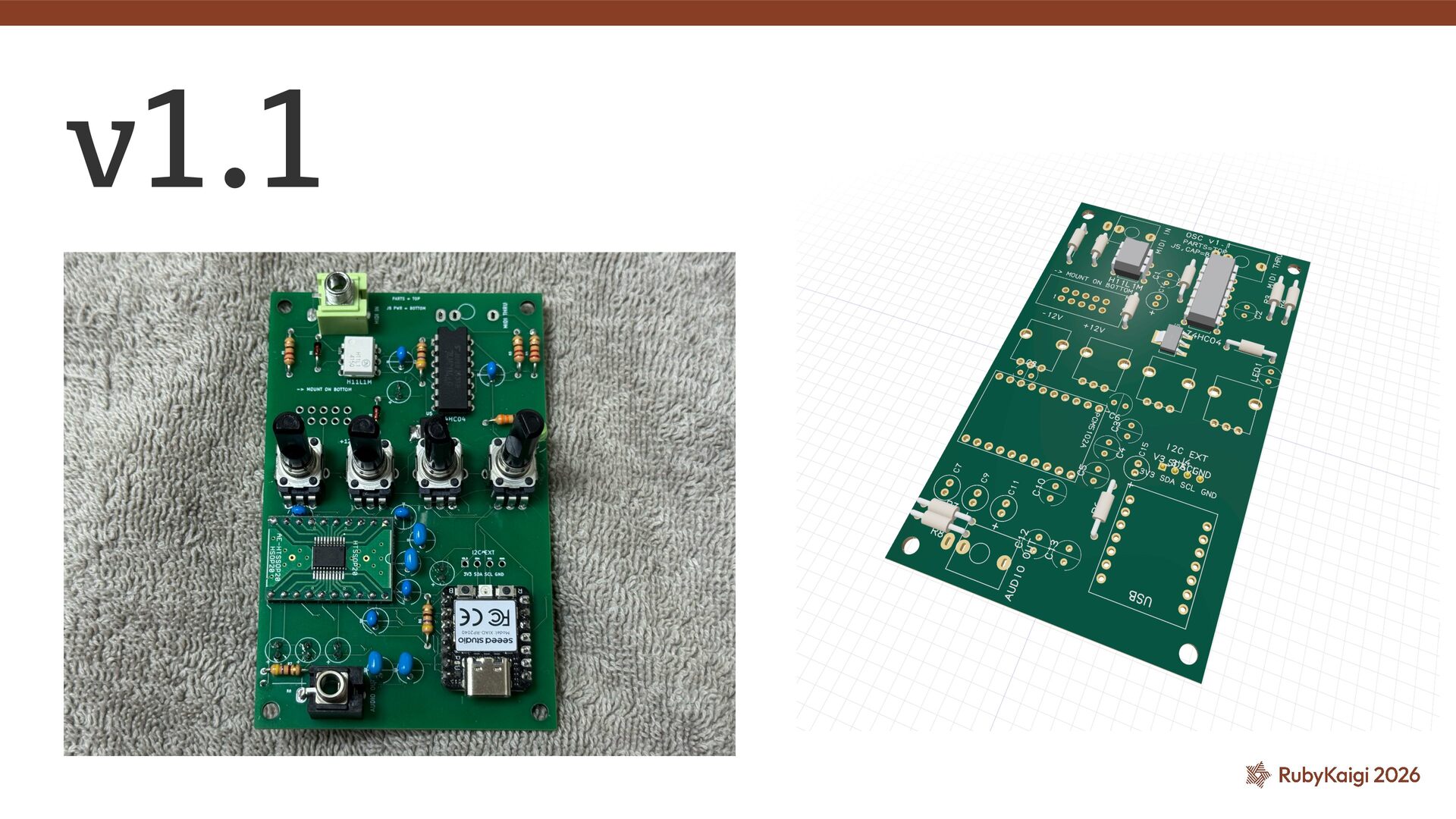

29. v1.1

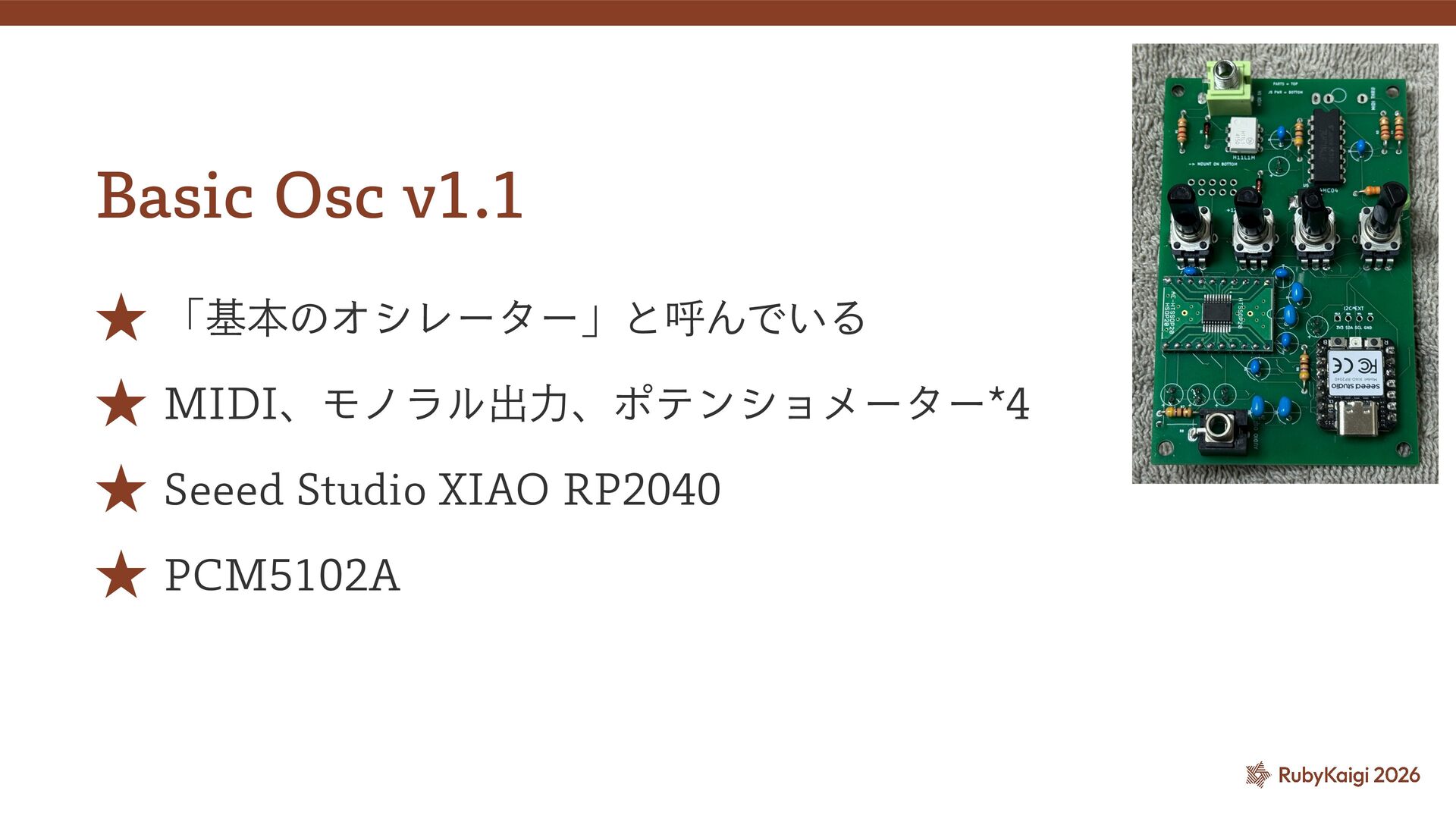

30. Basic Osc v1.1 ★ 「基本のオシレーター」と呼んでいる ★ MIDI、モノラル出力、ポテンショメーター*4 ★ Seeed Studio XIAO RP2040 ★ PCM5102A

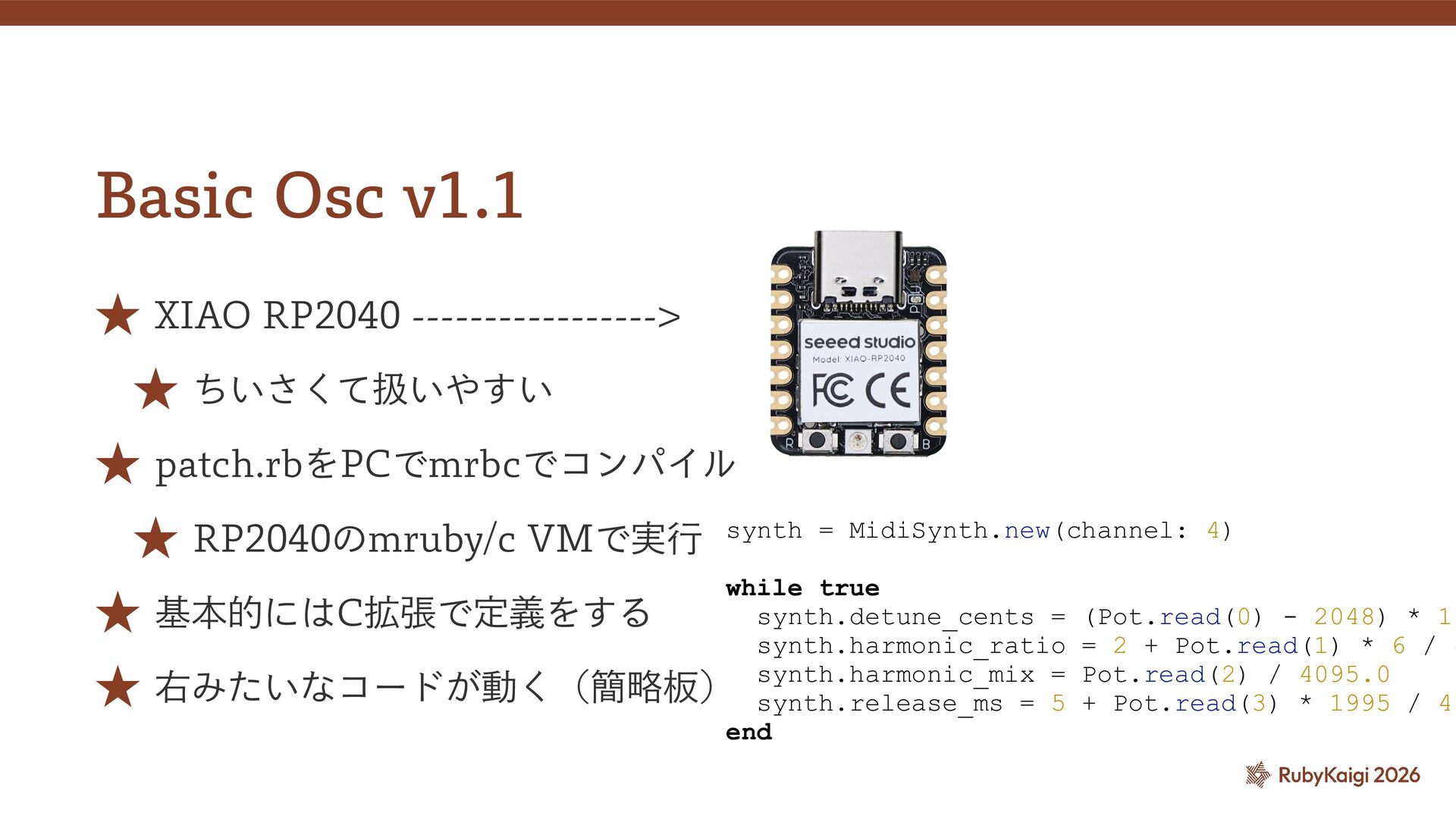

31. Basic Osc v1.1 ★ XIAO RP2040 -----------------> ★ ちいさくて扱いやすい ★ patch.rbをPCでmrbcでコンパイル ★ RP2040のmruby/c VMで実行 ★ ★ synth = MidiSynth.new(channel: 4) while true synth.detune_cents = (Pot.read(0) - 2048) * 10 基本的にはC拡張で定義をする synth.harmonic_ratio = 2 + Pot.read(1) * 6 / 4 synth.harmonic_mix = Pot.read(2) / 4095.0 右みたいなコードが動く（簡略板） synth.release_ms = 5 + Pot.read(3) * 1995 / 40 end

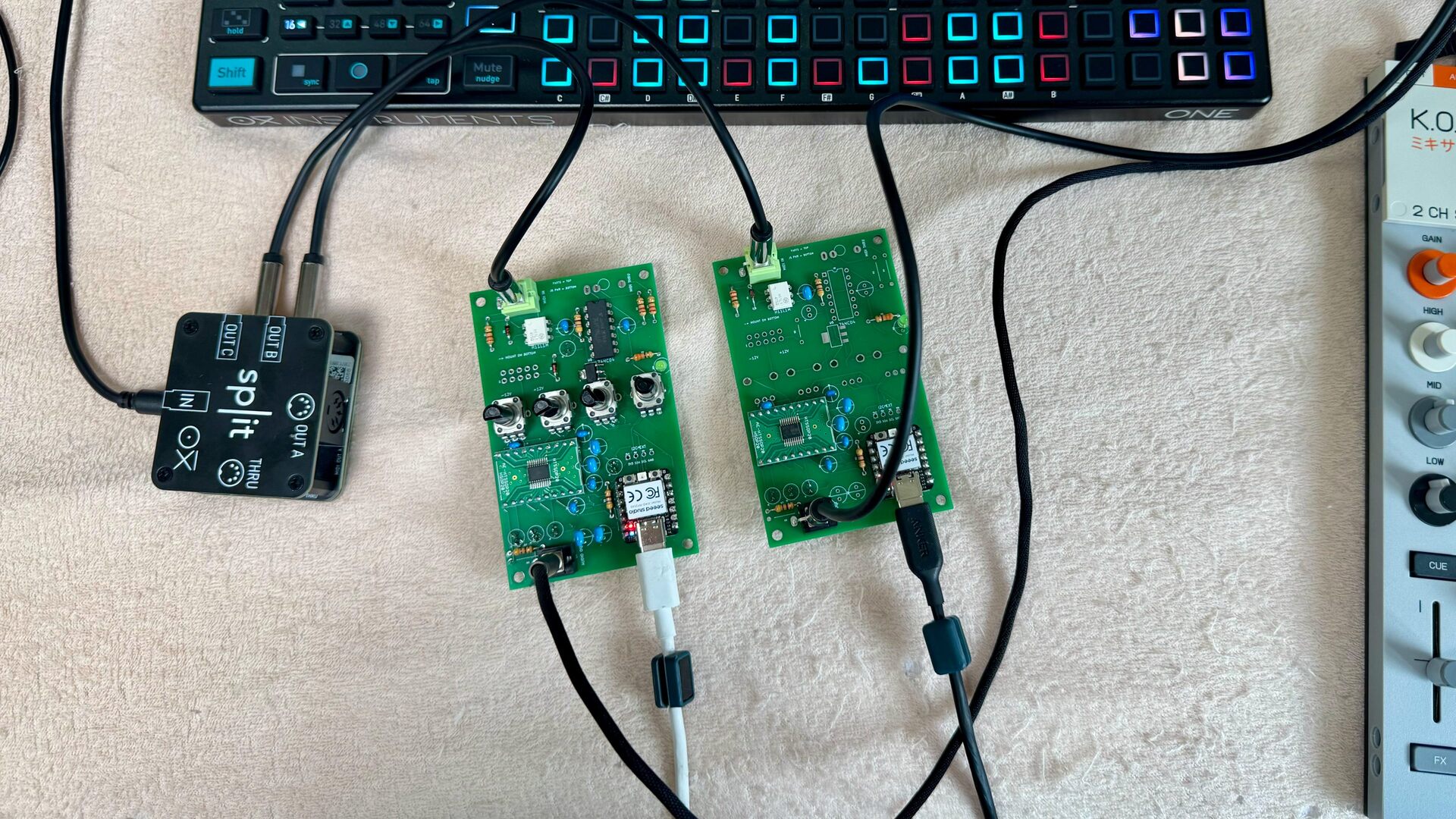

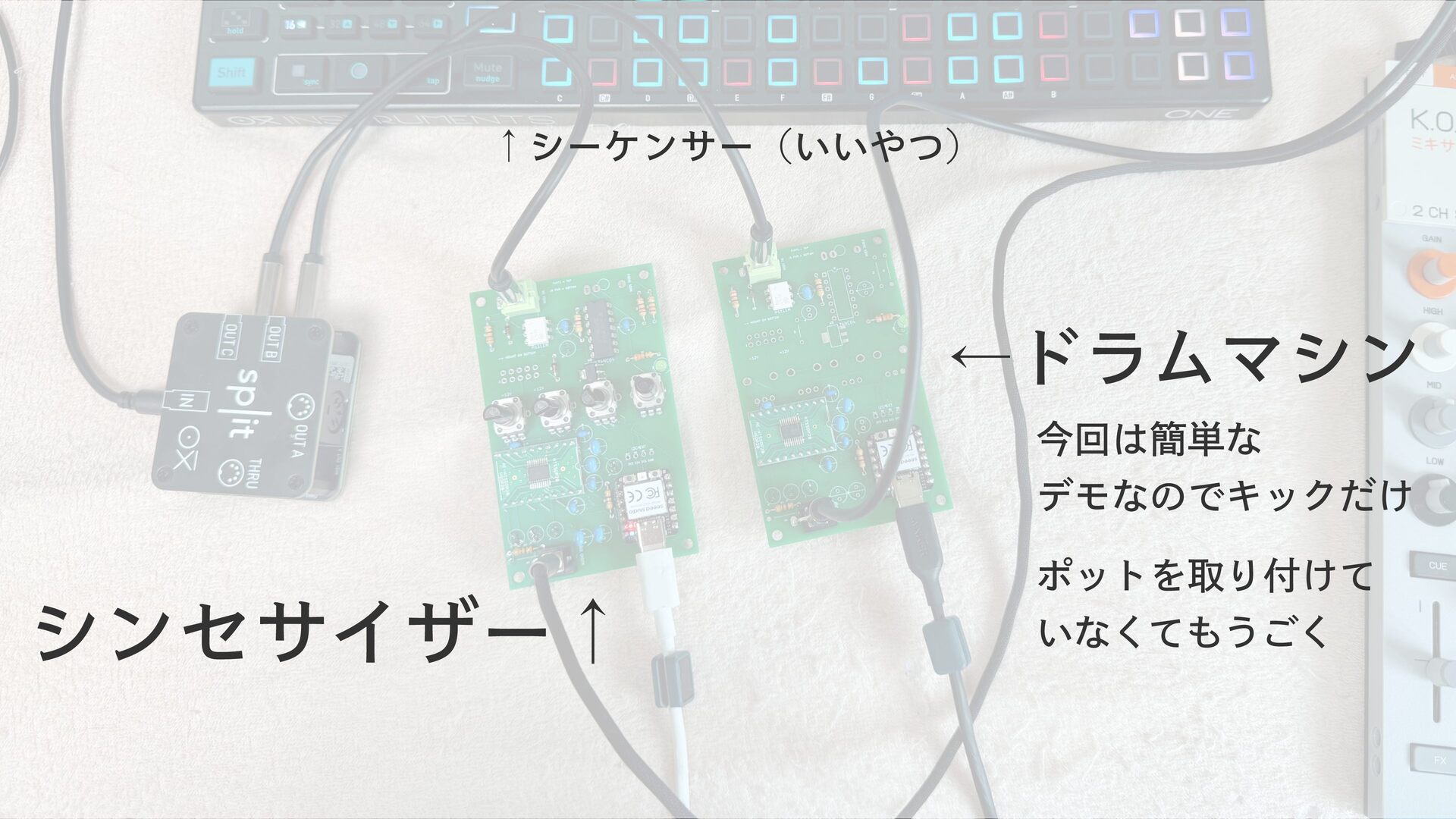

33. ↑シーケンサー（いいやつ） ←ドラムマシン 今回は簡単な デモなのでキックだけ シンセサイザー↑ ポットを取り付けて いなくてもうごく

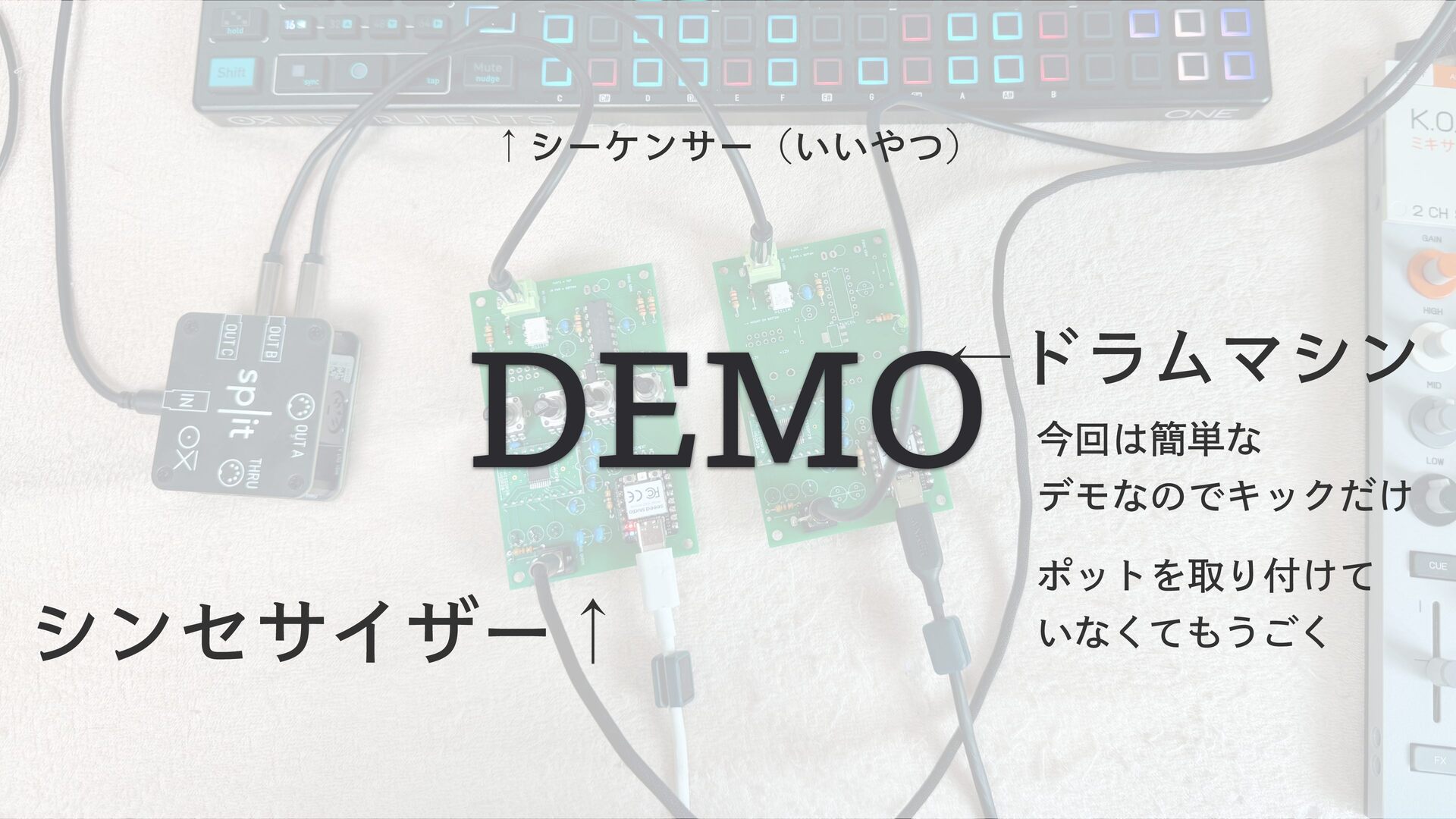

34. ↑シーケンサー（いいやつ） ←ドラムマシン DEMO シンセサイザー↑ 今回は簡単な デモなのでキックだけ ポットを取り付けて いなくてもうごく

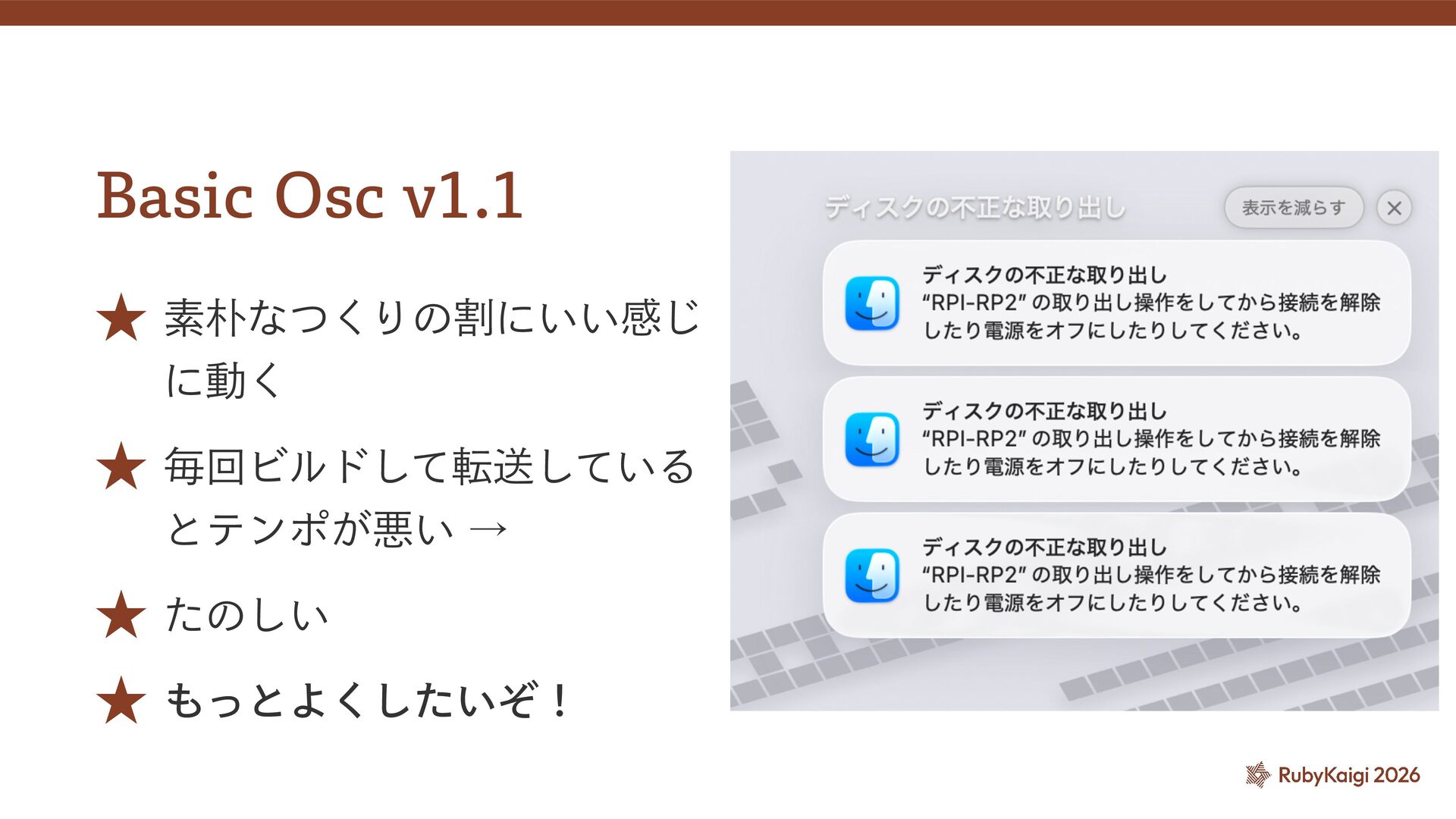

35. Basic Osc v1.1 ★ 素朴なつくりの割にいい感じ に動く ★ 毎回ビルドして転送している とテンポが悪い → ★ たのしい ★ もっとよくしたいぞ！
36. 試行錯誤をしまくりだが 省略2 無限に話したいので機会を見つけたい2

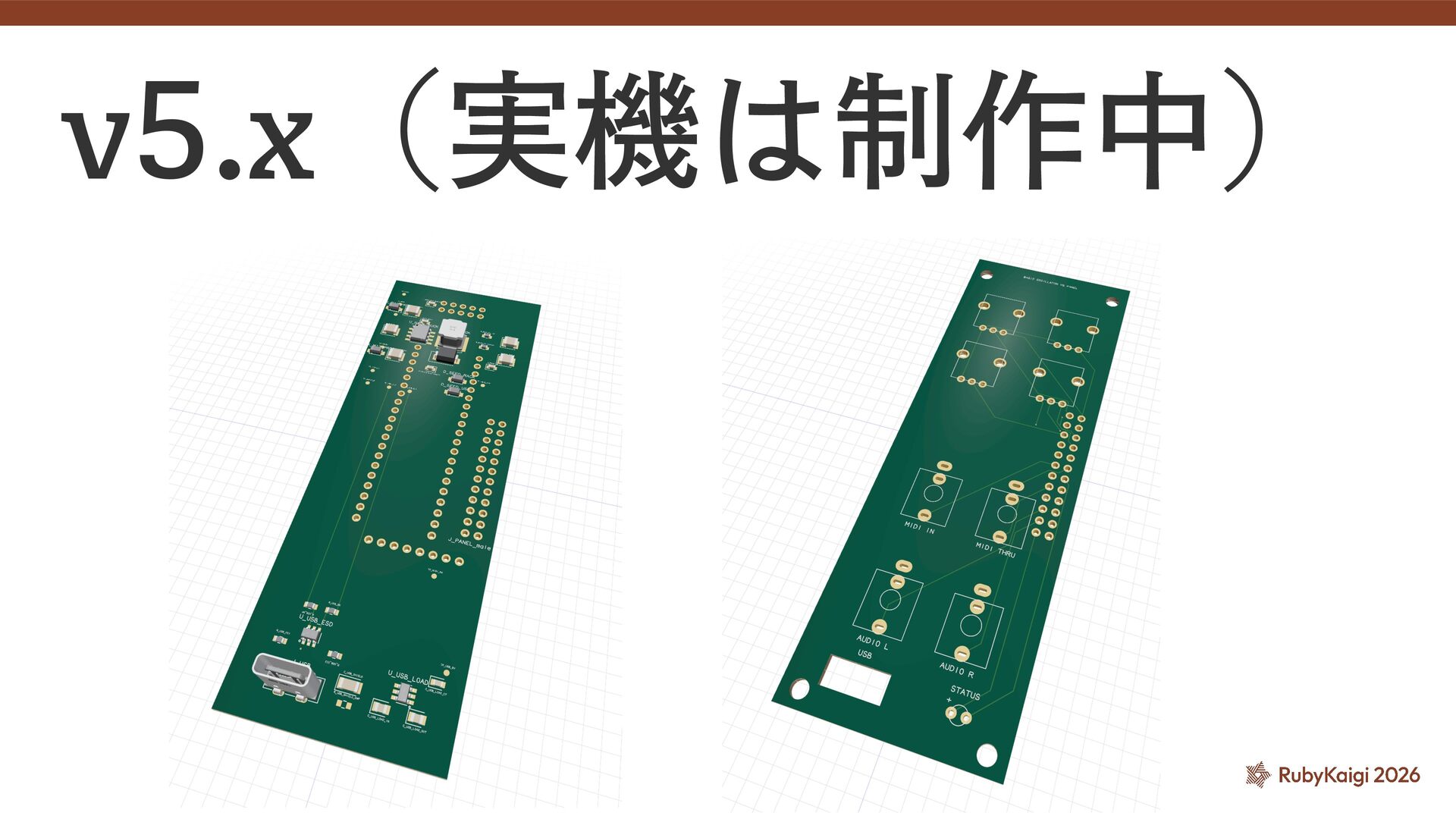

37. v5.x（実機は制作中）

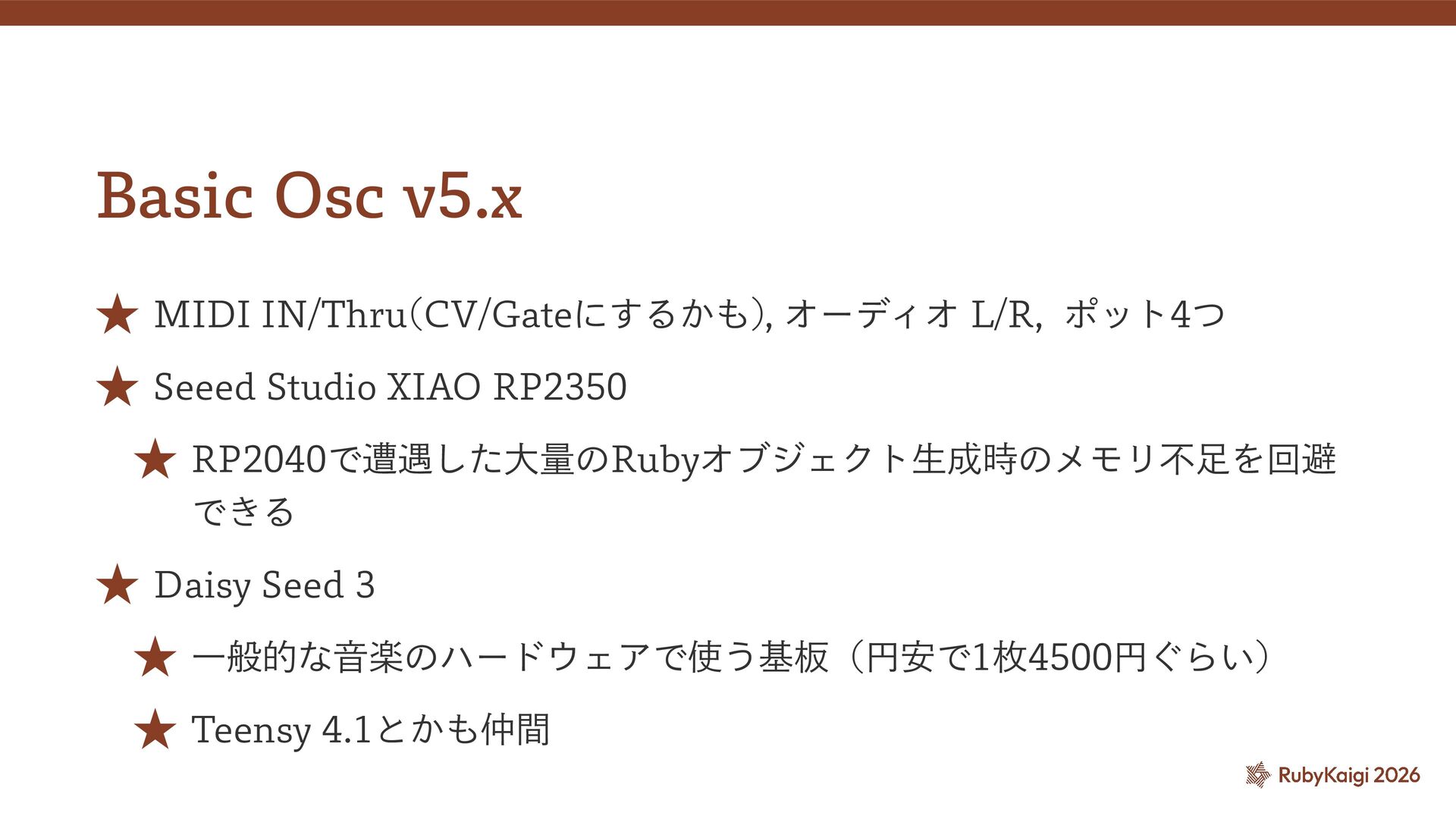

38. Basic Osc v5.x ★ MIDI IN/Thru(CV/Gateにするかも), オーディオ L/R, ポット4つ ★ Seeed Studio XIAO RP2350 ★ RP2040で遭遇した大量のRubyオブジェクト生成時のメモリ不足を回避 できる ★ Daisy Seed 3 ★ 一般的な音楽のハードウェアで使う基板（円安で1枚4500円ぐらい） ★ Teensy 4.1とかも仲間

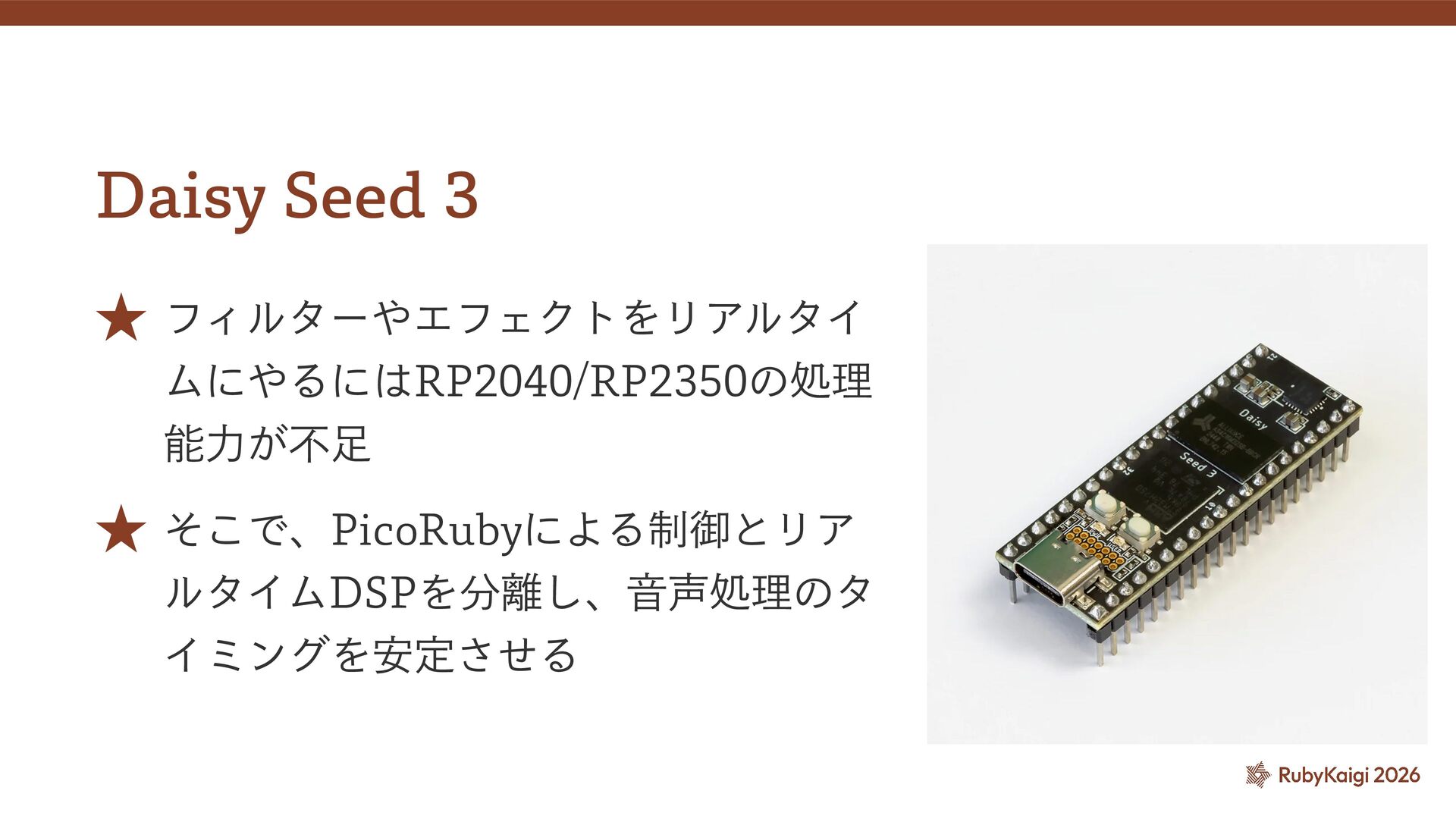

39. Daisy Seed 3 ★ フィルターやエフェクトをリアルタイ ムにやるにはRP2040/RP2350の処理 能力が不足 ★ そこで、PicoRubyによる制御とリア ルタイムDSPを分離し、音声処理のタ イミングを安定させる

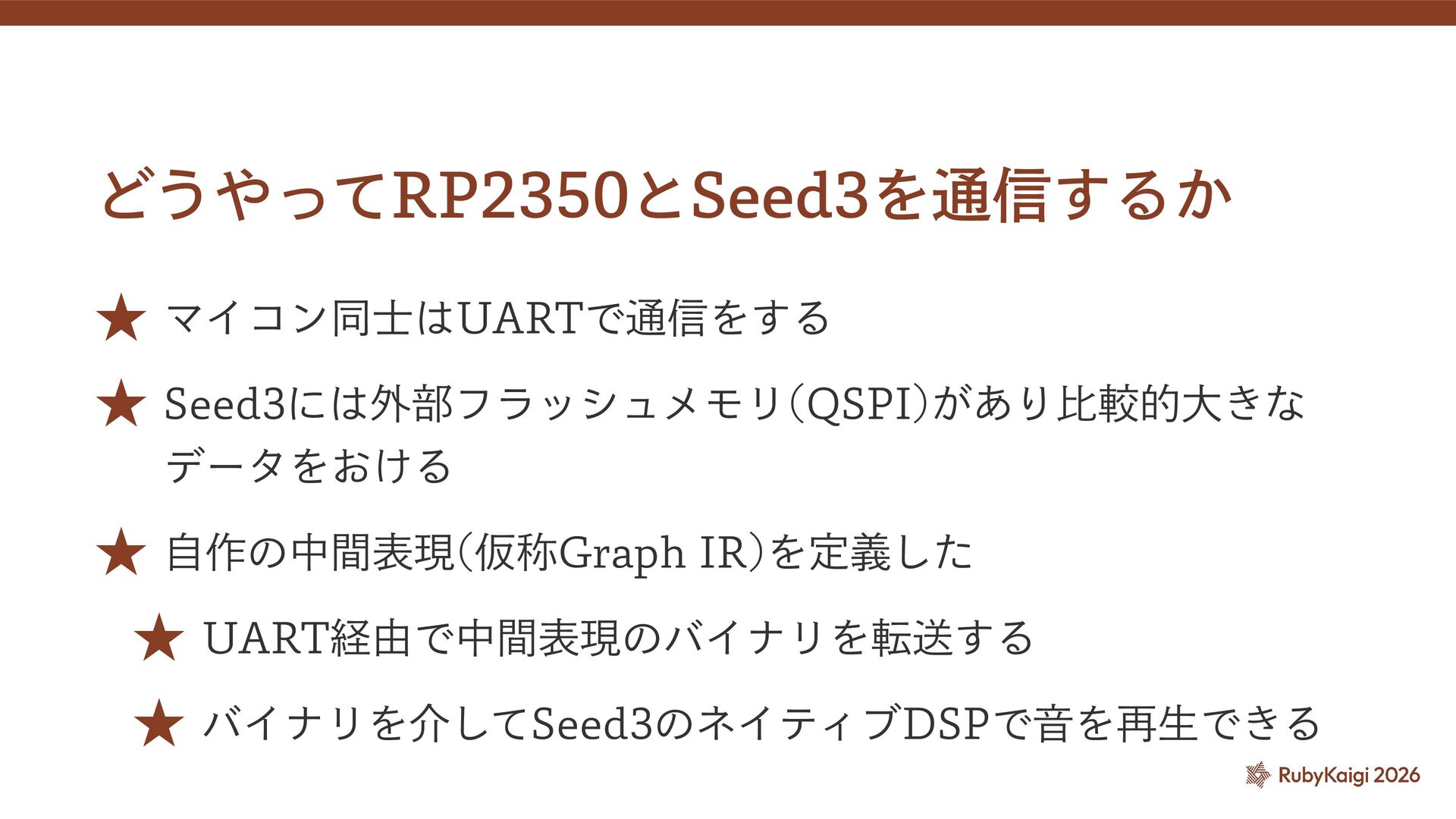

40. どうやってRP2350とSeed3を通信するか ★ マイコン同士はUARTで通信をする ★ Seed3には外部フラッシュメモリ(QSPI)があり比較的大きな データをおける ★ 自作の中間表現(仮称Graph IR)を定義した ★ UART経由で中間表現のバイナリを転送する ★ バイナリを介してSeed3のネイティブDSPで音を再生できる

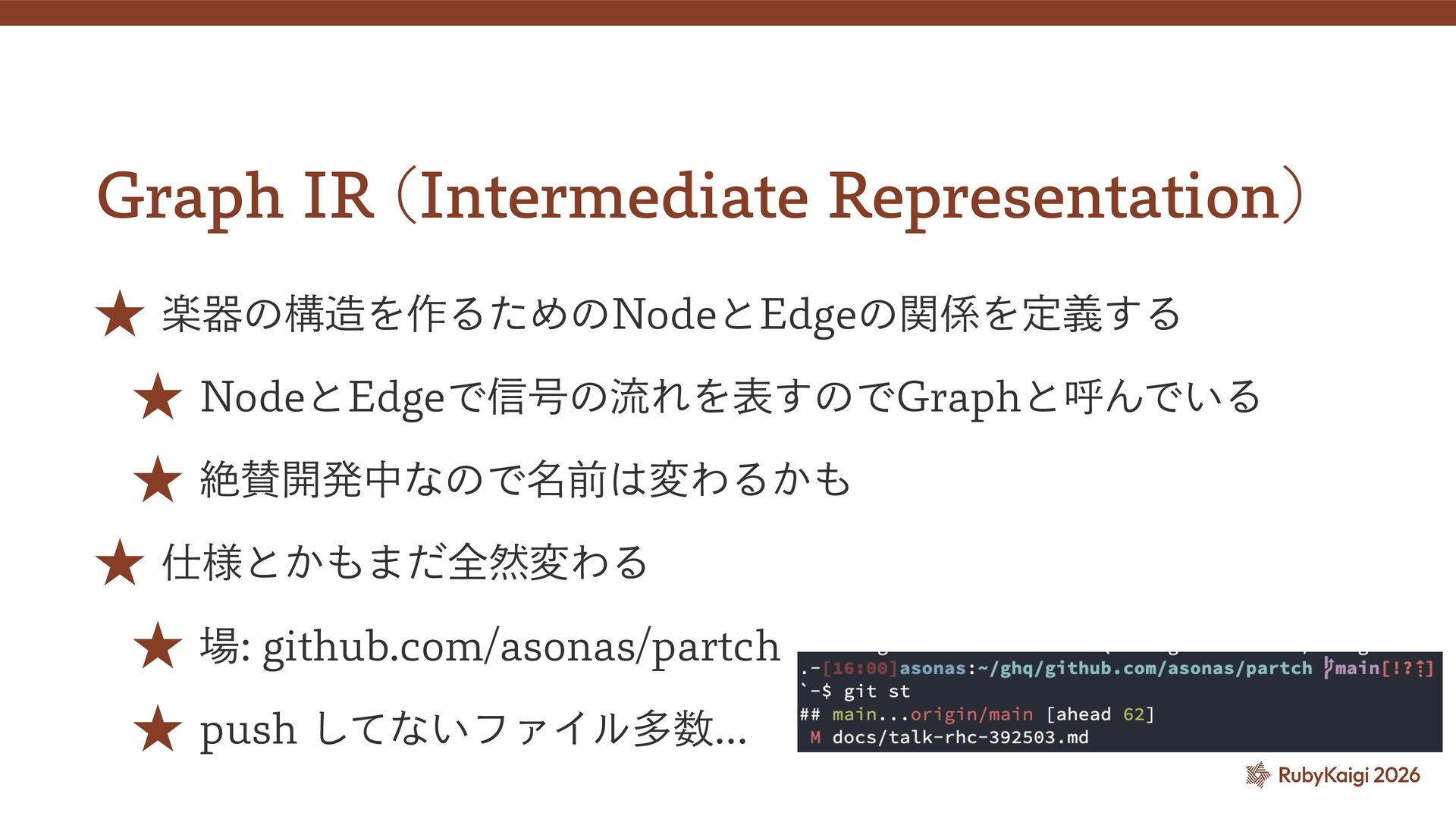

41. Graph IR (Intermediate Representation) ★ 楽器の構造を作るためのNodeとEdgeの関係を定義する ★ NodeとEdgeで信号の流れを表すのでGraphと呼んでいる ★ 絶賛開発中なので名前は変わるかも ★ 仕様とかもまだ全然変わる ★ 場: github.com/asonas/partch ★ push してないファイル多数...

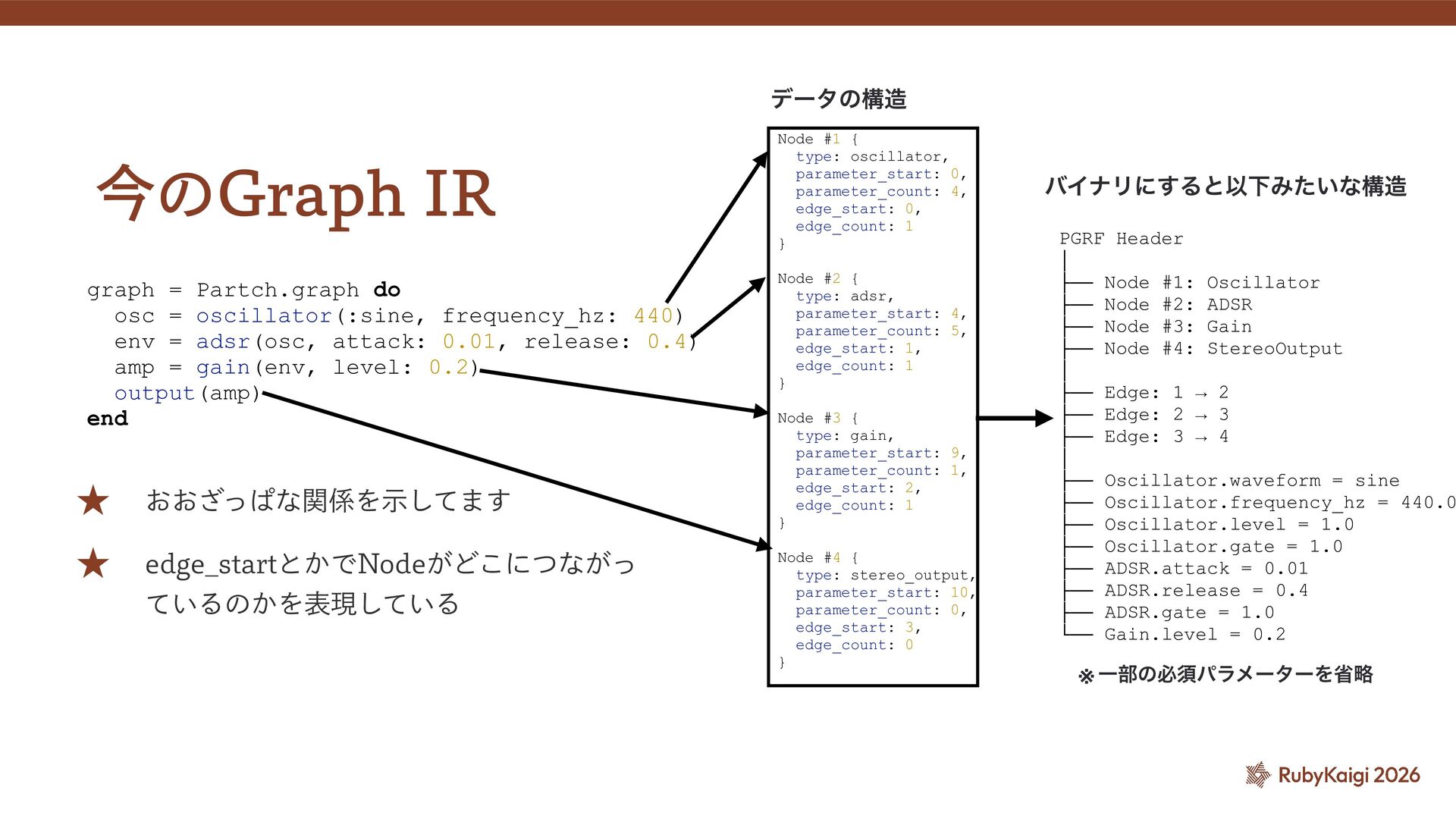

42. データの構造 今のGraph IR graph = Partch.graph do osc = oscillator(:sine, frequency_hz: 440) env = adsr(osc, attack: 0.01, release: 0.4) amp = gain(env, level: 0.2) output(amp) end ★ おおざっぱな関係を示してます ★ edge̲startとかでNodeがどこにつながっ ているのかを表現している Node #1 { type: oscillator, parameter_start: 0, parameter_count: 4, edge_start: 0, edge_count: 1 } Node #2 { type: adsr, parameter_start: 4, parameter_count: 5, edge_start: 1, edge_count: 1 } Node #3 { type: gain, parameter_start: 9, parameter_count: 1, edge_start: 2, edge_count: 1 } Node #4 { type: stereo_output, parameter_start: 10, parameter_count: 0, edge_start: 3, edge_count: 0 } バイナリにすると以下みたいな構造 PGRF Header │ ├── Node #1: Oscillator ├── Node #2: ADSR ├── Node #3: Gain ├── Node #4: StereoOutput │ ├── Edge: 1 → 2 ├── Edge: 2 → 3 ├── Edge: 3 → 4 │ ├── Oscillator.waveform = sine ├── Oscillator.frequency_hz = 440.0 ├── Oscillator.level = 1.0 ├── Oscillator.gate = 1.0 ├── ADSR.attack = 0.01 ├── ADSR.release = 0.4 ├── ADSR.gate = 1.0 └── Gain.level = 0.2 ※ 一部の必須パラメーターを省略

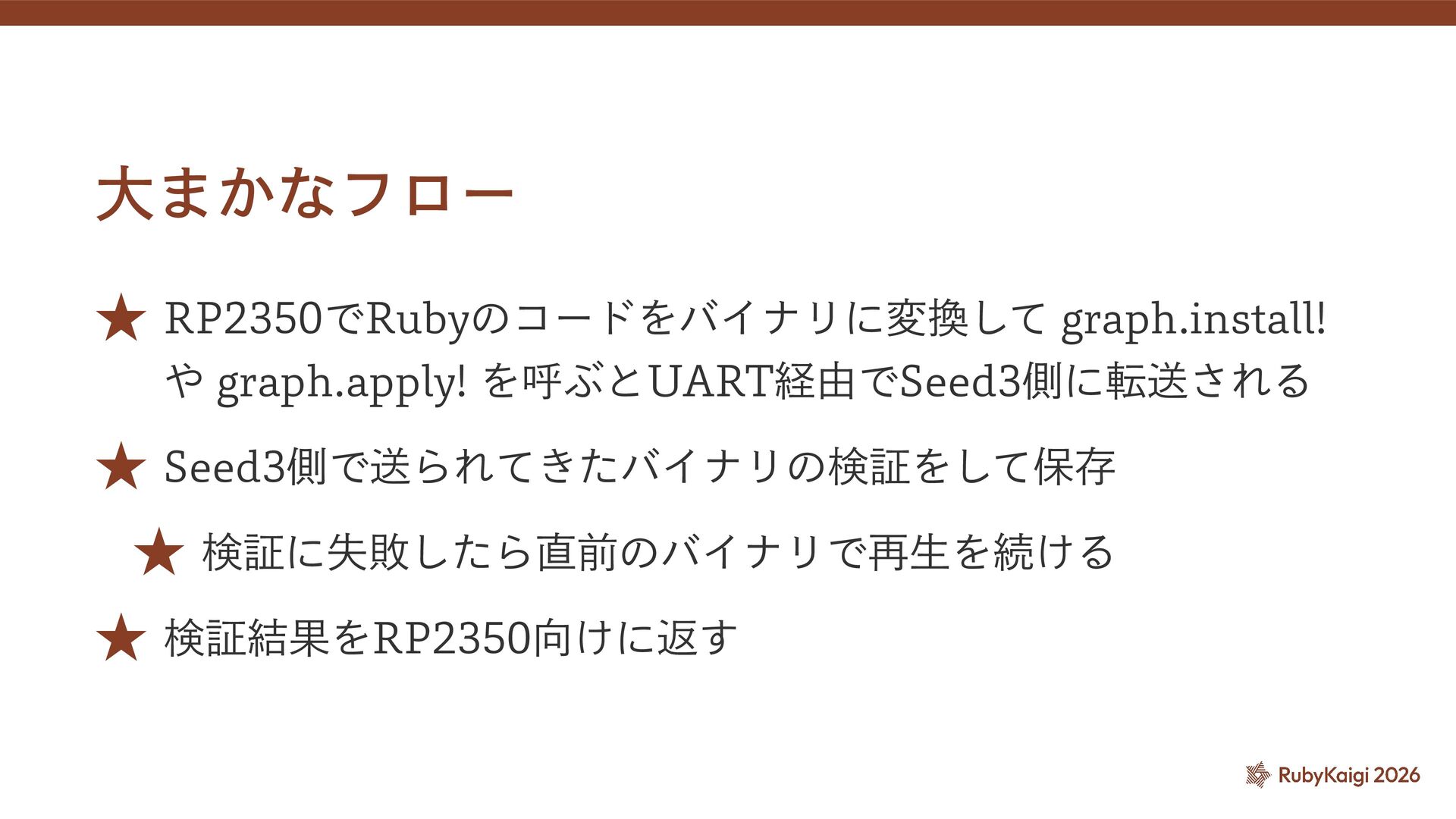

43. 大まかなフロー ★ RP2350でRubyのコードをバイナリに変換して graph.install! や graph.apply! を呼ぶとUART経由でSeed3側に転送される ★ Seed3側で送られてきたバイナリの検証をして保存 ★ 検証に失敗したら直前のバイナリで再生を続ける ★ 検証結果をRP2350向けに返す

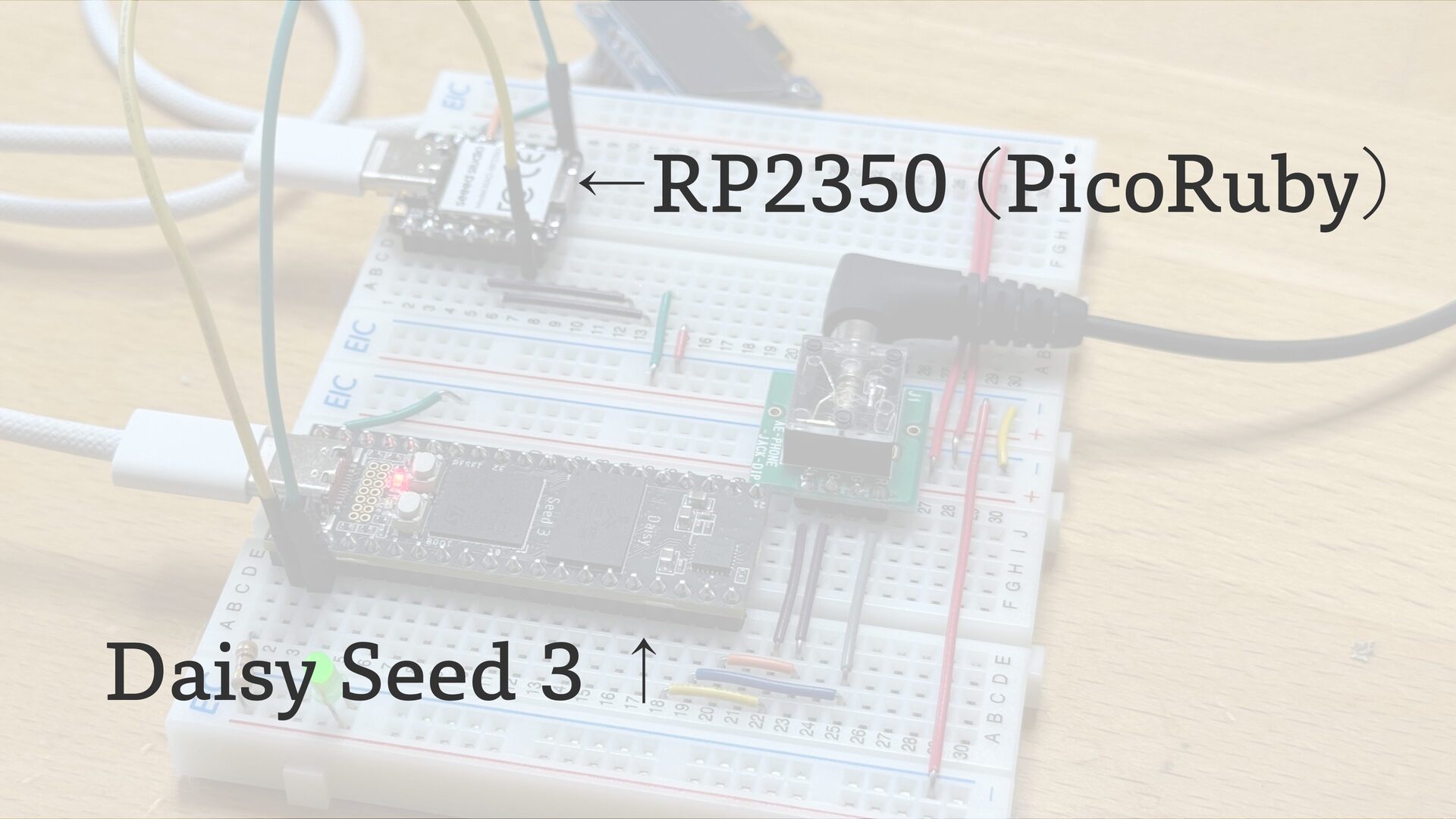

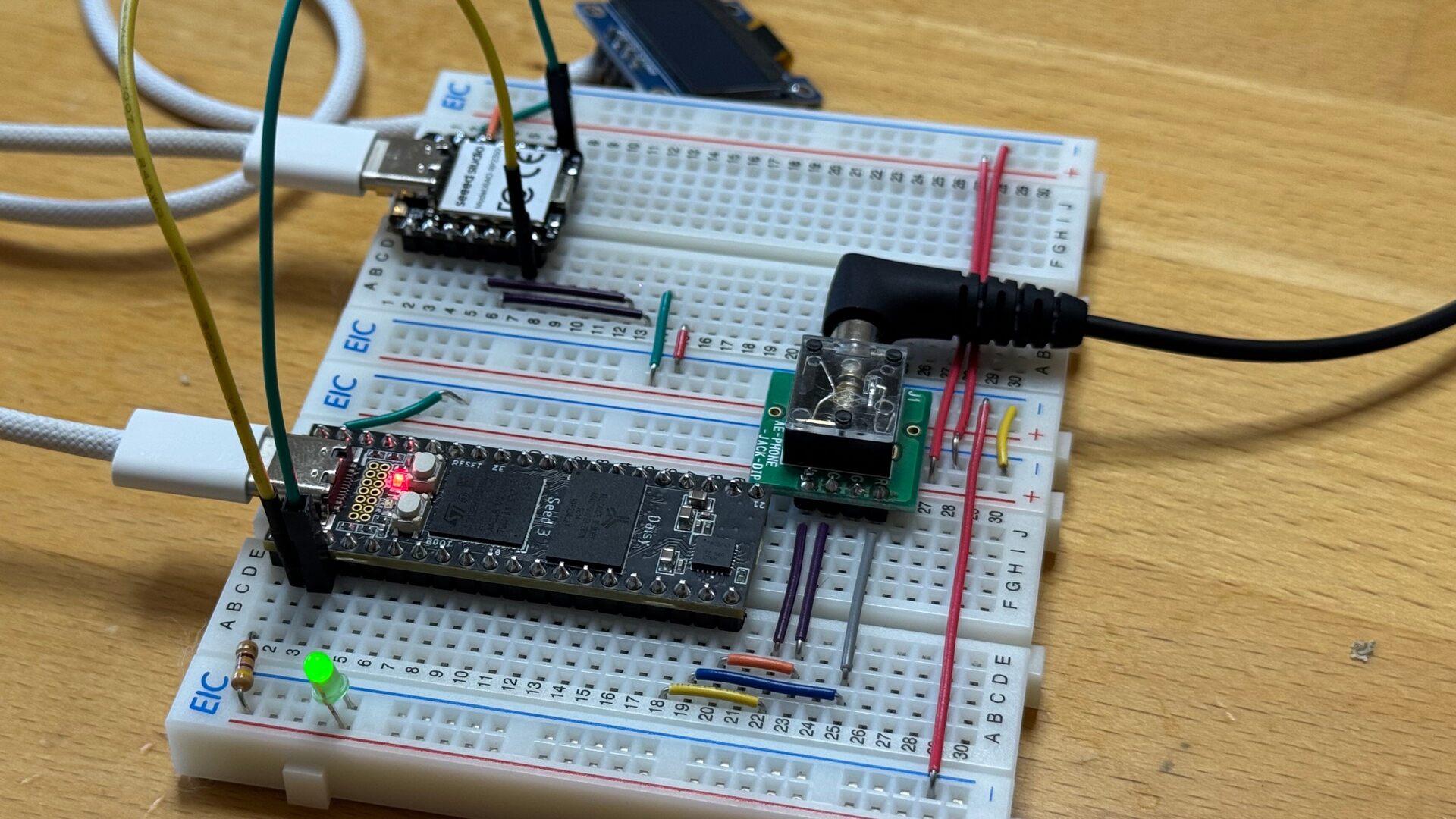

45. ←RP2350 (PicoRuby) Daisy Seed 3 ↑

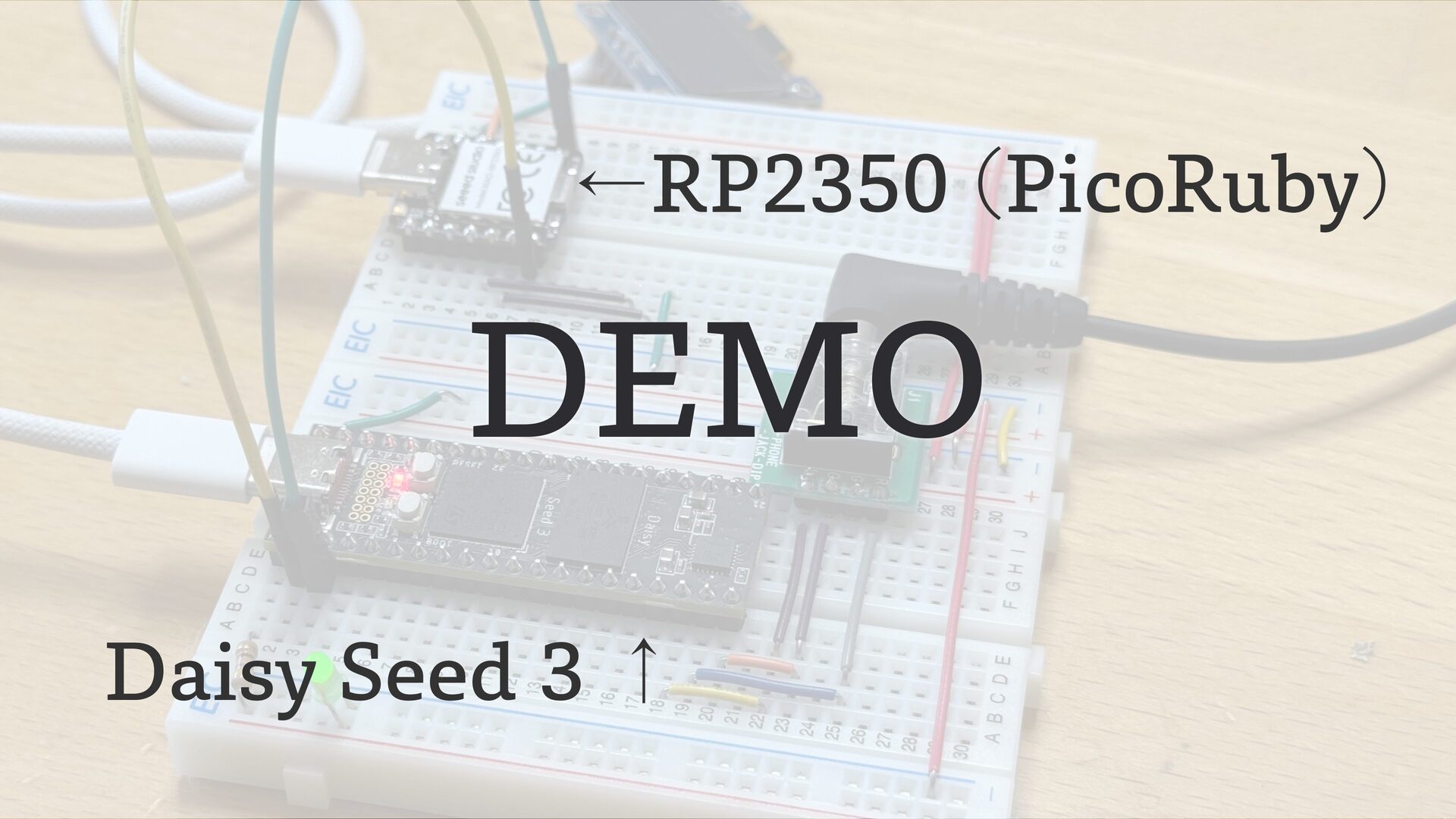

46. ←RP2350 (PicoRuby) DEMO Daisy Seed 3 ↑

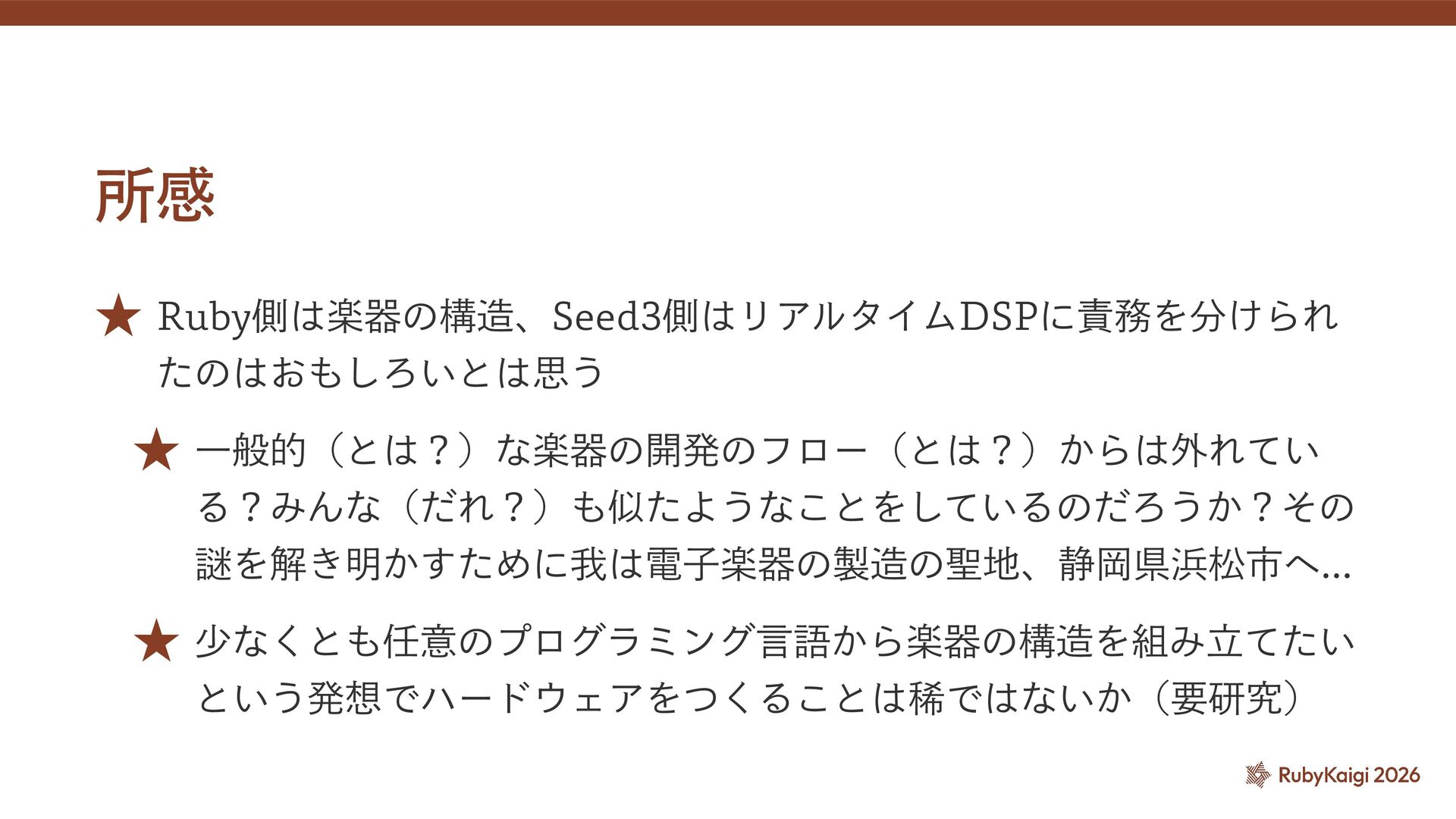

47. 所感 ★ Ruby側は楽器の構造、Seed3側はリアルタイムDSPに責務を分けられ たのはおもしろいとは思う ★ 一般的（とは？）な楽器の開発のフロー（とは？）からは外れてい る？みんな（だれ？）も似たようなことをしているのだろうか？その 謎を解き明かすために我は電子楽器の製造の聖地、静岡県浜松市へ... ★ 少なくとも任意のプログラミング言語から楽器の構造を組み立てたい という発想でハードウェアをつくることは稀ではないか（要研究）

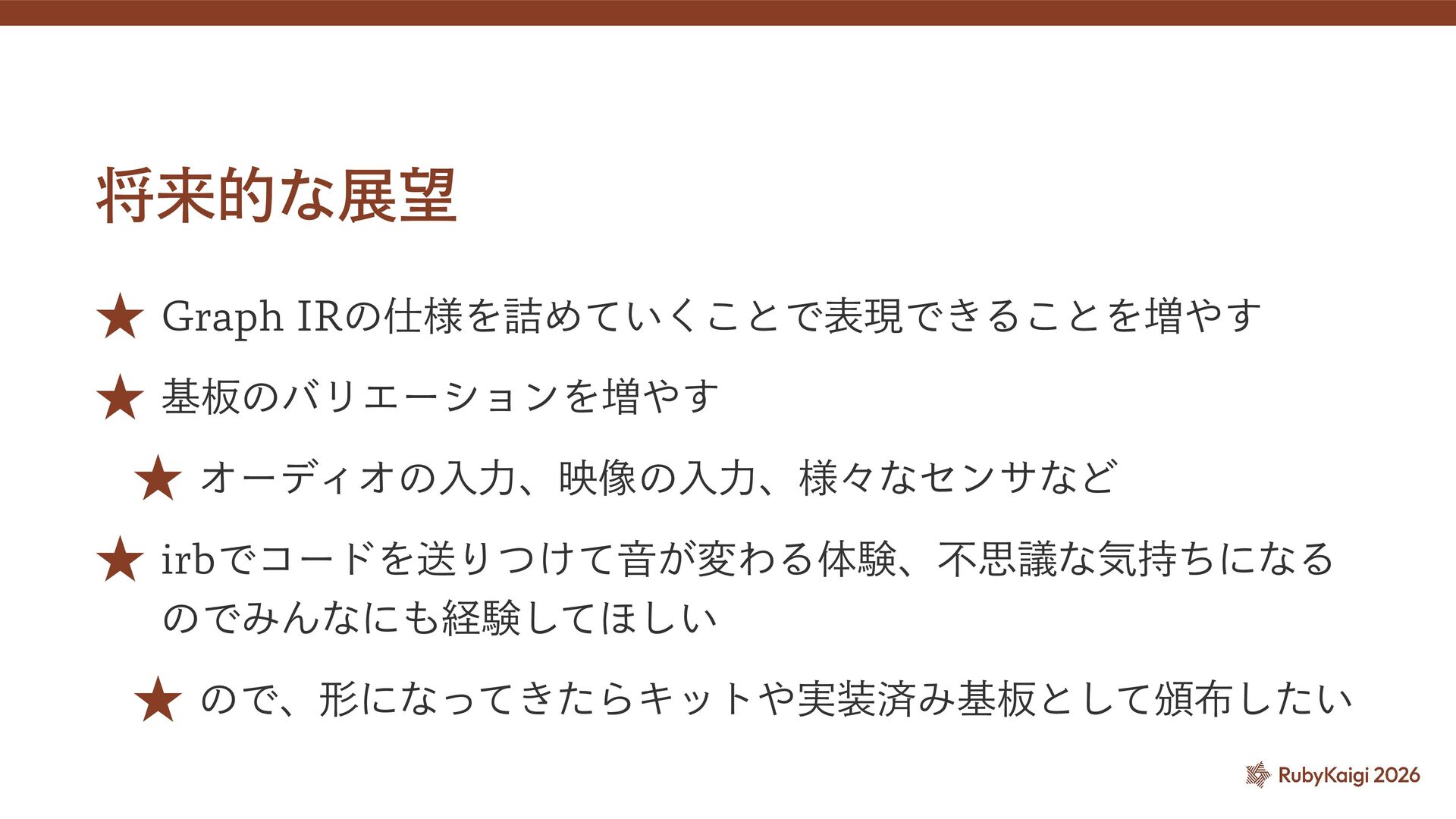

48. 将来的な展望 ★ Graph IRの仕様を詰めていくことで表現できることを増やす ★ 基板のバリエーションを増やす ★ オーディオの入力、映像の入力、様々なセンサなど ★ irbでコードを送りつけて音が変わる体験、不思議な気持ちになる のでみんなにも経験してほしい ★ ので、形になってきたらキットや実装済み基板として頒布したい
50. 詳しい人向けFAQ Q: Seed3だけでよくない？ はい

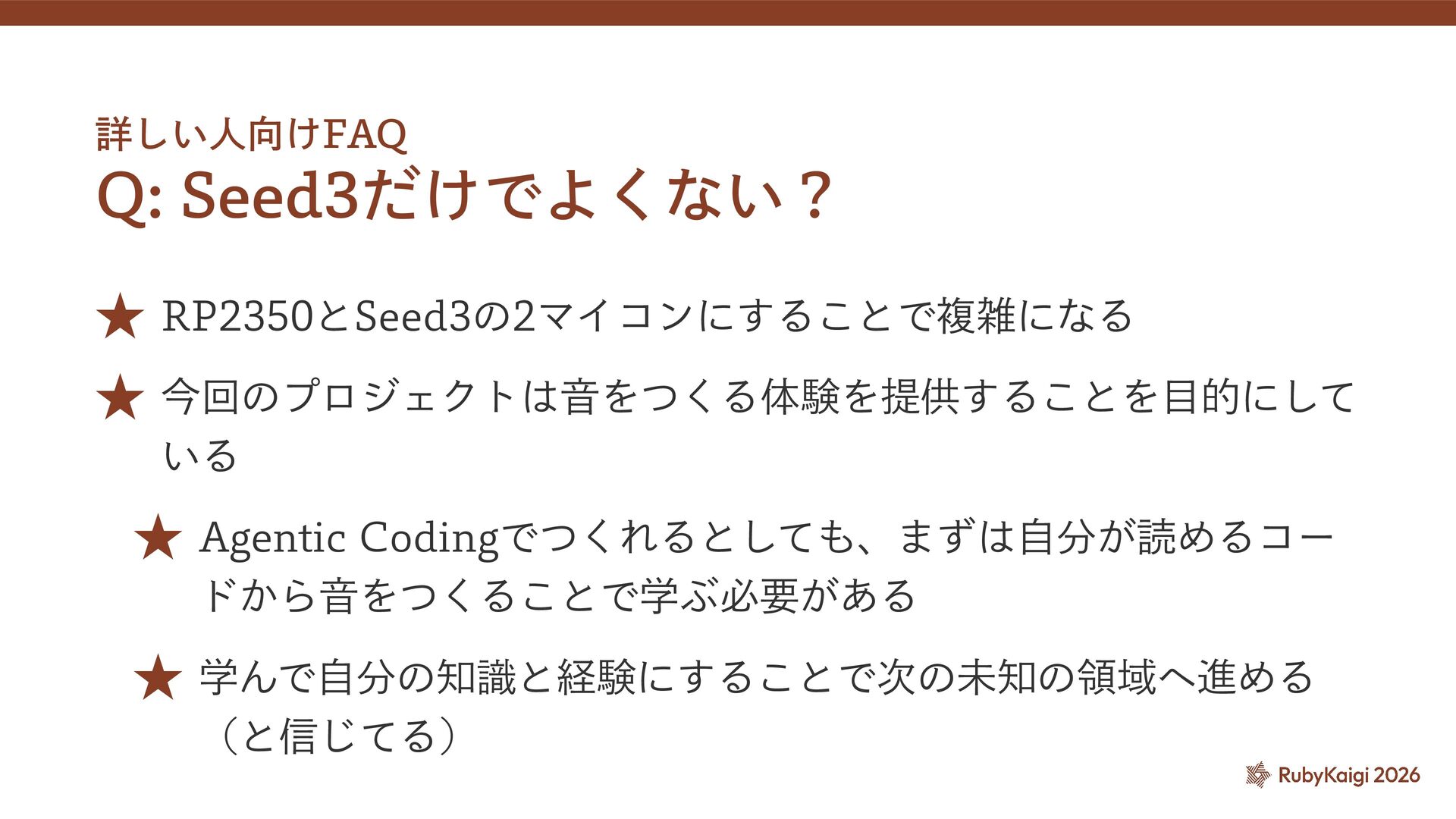

51. 詳しい人向けFAQ Q: Seed3だけでよくない？ ★ RP2350とSeed3の2マイコンにすることで複雑になる ★ 今回のプロジェクトは音をつくる体験を提供することを目的にして いる ★ Agentic Codingでつくれるとしても、まずは自分が読めるコー ドから音をつくることで学ぶ必要がある ★ 学んで自分の知識と経験にすることで次の未知の領域へ進める （と信じてる）

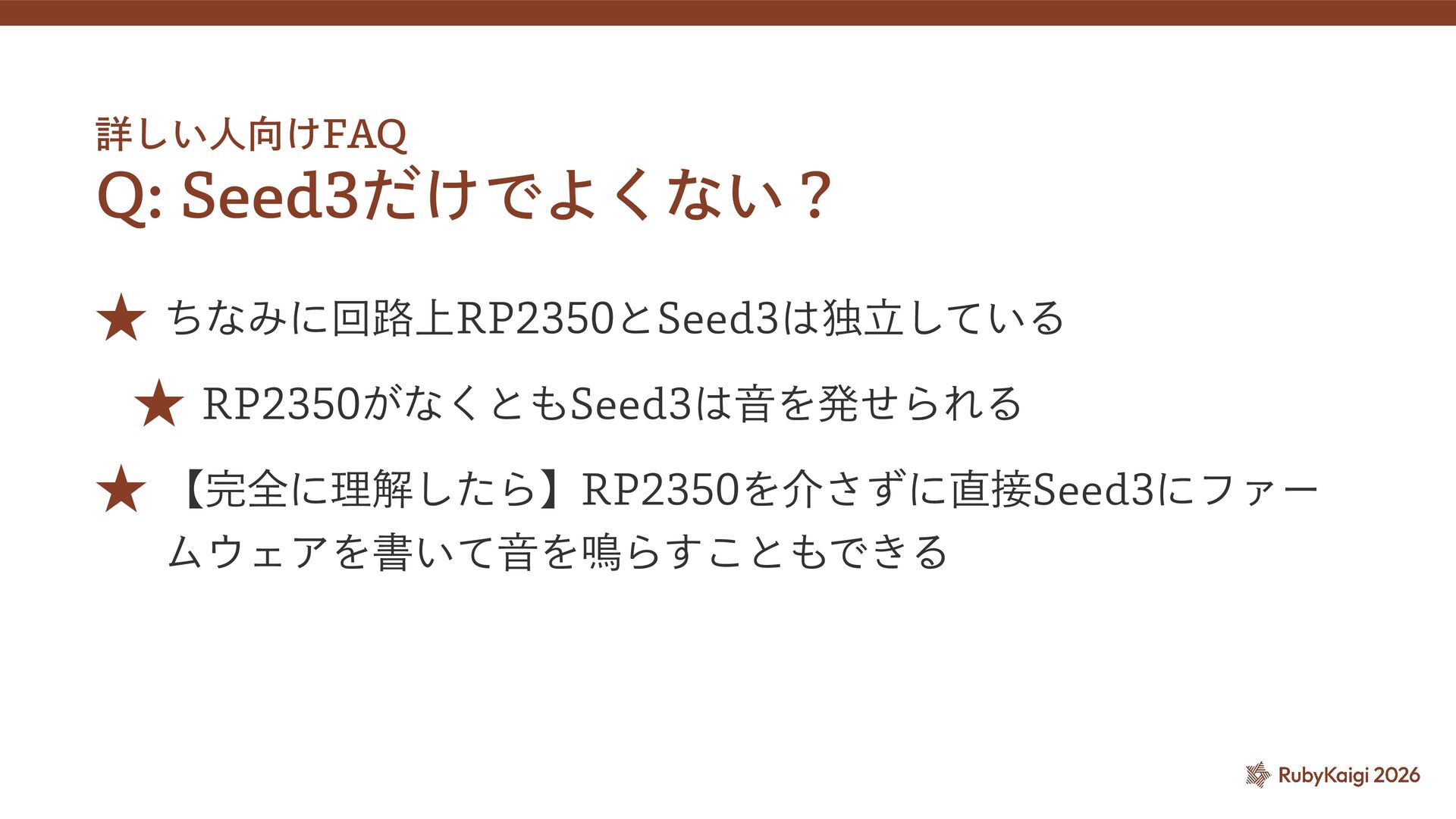

52. 詳しい人向けFAQ Q: Seed3だけでよくない？ ★ ちなみに回路上RP2350とSeed3は独立している ★ RP2350がなくともSeed3は音を発せられる ★ 【完全に理解したら】RP2350を介さずに直接Seed3にファー ムウェアを書いて音を鳴らすこともできる
