[AWSあるある] 複数拠点との接続パターン

複数拠点との接続パターンを紹介していきます

Transcript

1. AWS あるある 複数拠点との接続

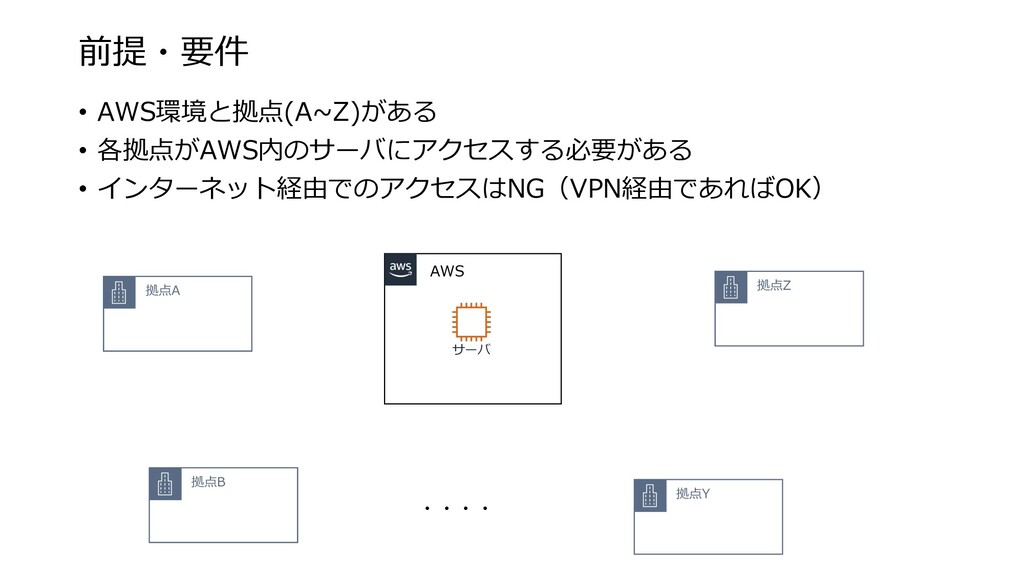

2. 前提・要件 拠点A 拠点B 拠点Y 拠点Z ・・・・ AWS • AWS環境と拠点(A~Z)がある • 各拠点がAWS内のサーバにアクセスする必要がある • インターネット経由でのアクセスはNG（VPN経由であればOK） サーバ
3. 代表的な考慮事項 • 現在何らかのVPN(拠点間接続)サービスを利⽤しているか • AWS側のVPC数 • 拠点数 • 拠点のNW構成は変更可能か
4. 構成パターン① 現在何らかのVPN(拠点間接続)サービスを利⽤している場合

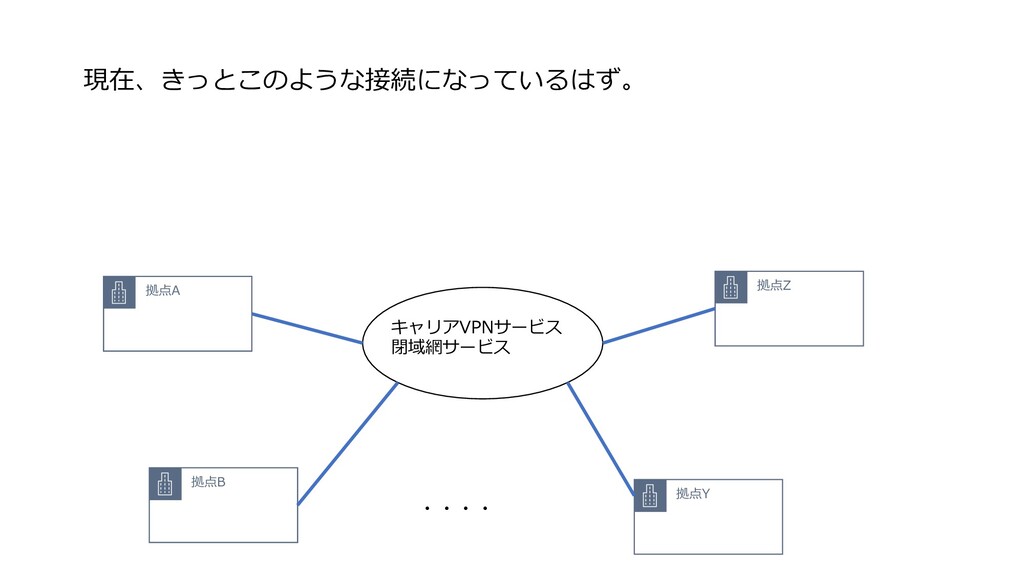

5. 拠点A 拠点B 拠点Y 拠点Z ・・・・ キャリアVPNサービス 閉域網サービス 現在、きっとこのような接続になっているはず。
6. 拠点A 拠点B 拠点Y 拠点Z ・・・・ キャリアVPNサービス 閉域網サービス AWSに⾜を⽣やすだけでOK。 キャリア側の設定は、 キャリアに確認を。 AWS側の接続パターンは2つ AWS サーバ

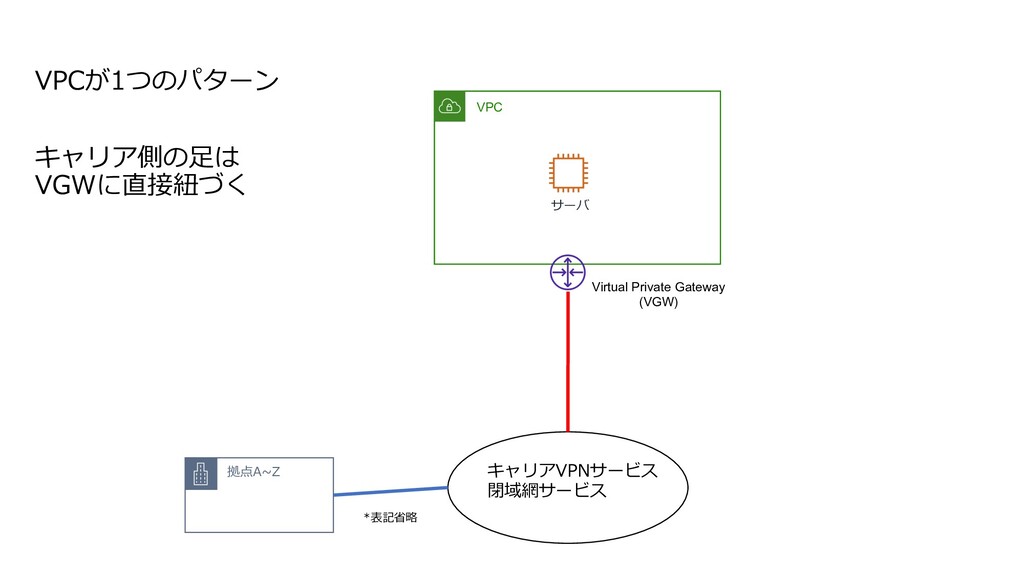

7. サーバ キャリアVPNサービス 閉域網サービス *表記省略 拠点A~Z VPC Virtual Private Gateway (VGW) VPCが1つのパターン キャリア側の⾜は VGWに直接紐づく

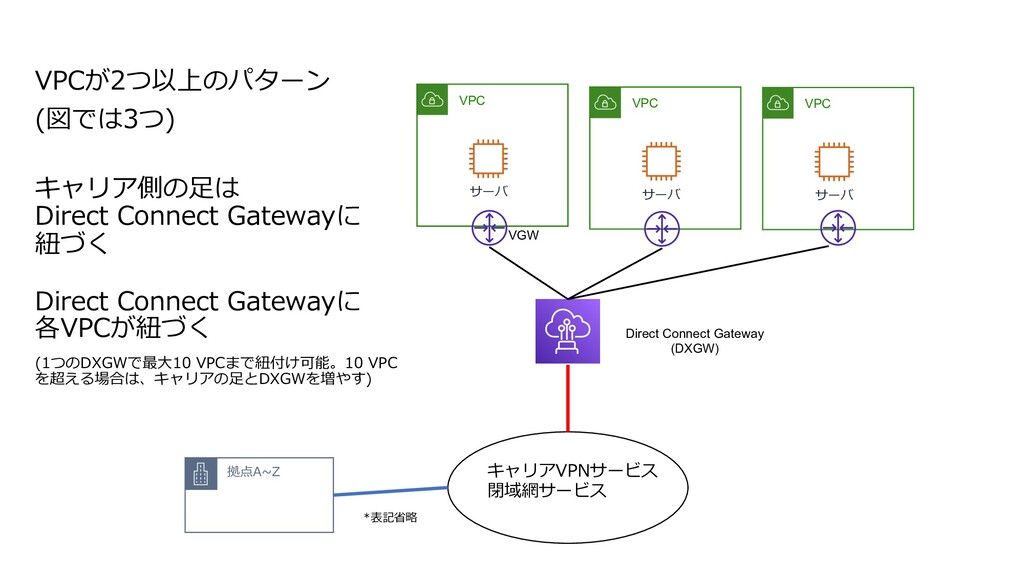

8. サーバ キャリアVPNサービス 閉域網サービス *表記省略 拠点A~Z VPC VGW VPCが2つ以上のパターン (図では3つ) キャリア側の⾜は Direct Connect Gatewayに 紐づく Direct Connect Gatewayに 各VPCが紐づく (1つのDXGWで最⼤10 VPCまで紐付け可能。10 VPC を超える場合は、キャリアの⾜とDXGWを増やす) サーバ VPC サーバ VPC Direct Connect Gateway (DXGW)
9. 構成パターン② • 現在VPN(拠点間接続)サービスを利⽤していないため、 Internet VPNで接続する • 各拠点は各NWアドレスが重複しないように設計済み • もし重複があっても、拠点側の変更を⾏うことができる

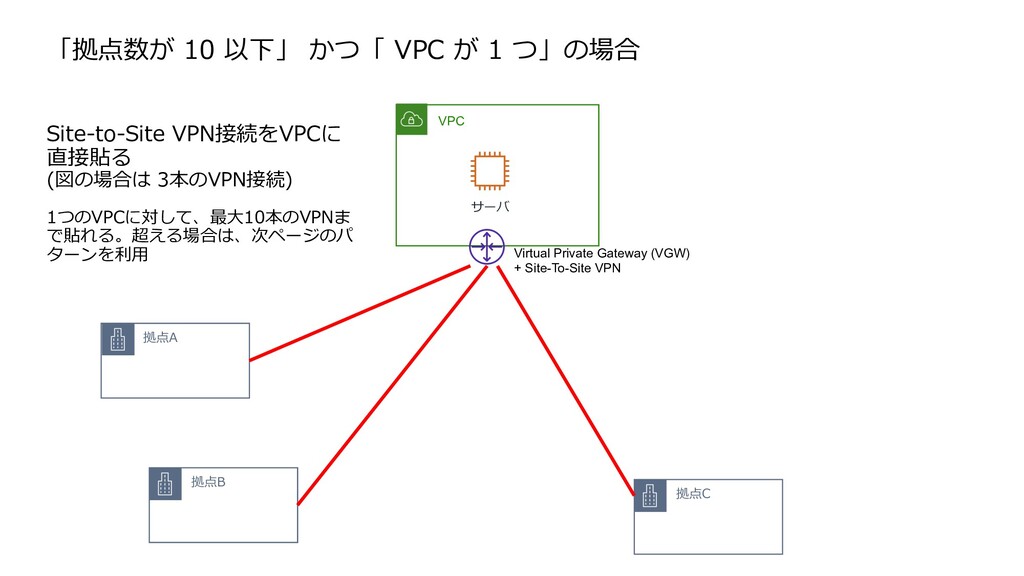

10. 拠点A 拠点B 拠点C 「拠点数が 10 以下」 かつ「 VPC が 1 つ」の場合 サーバ VPC Virtual Private Gateway (VGW) + Site-To-Site VPN Site-to-Site VPN接続をVPCに 直接貼る (図の場合は 3本のVPN接続) 1つのVPCに対して、最⼤10本のVPNま で貼れる。超える場合は、次ページのパ ターンを利⽤

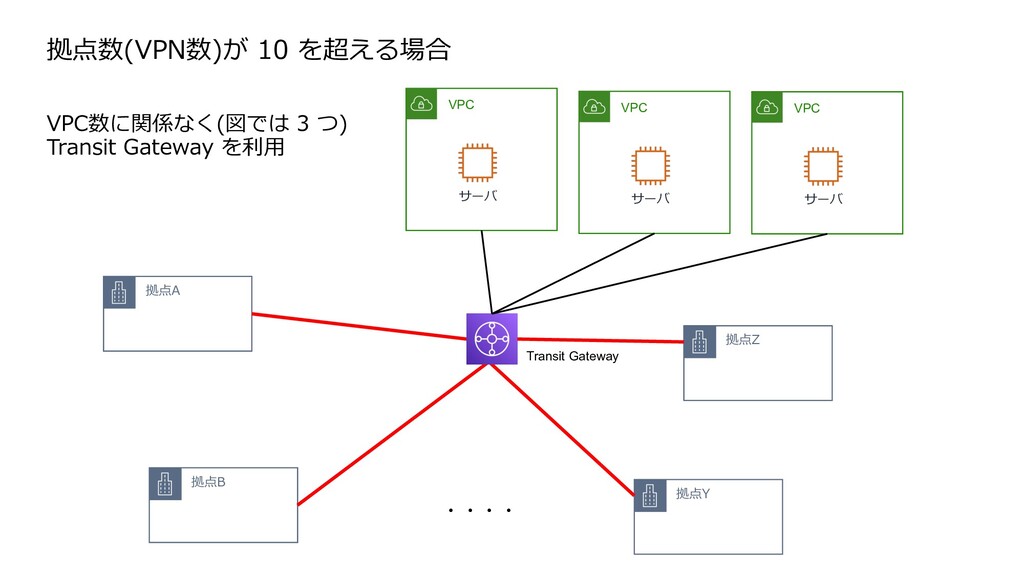

11. 拠点A 拠点B 拠点Y 拠点数(VPN数)が 10 を超える場合 VPC数に関係なく(図では 3 つ) Transit Gateway を利⽤ Transit Gateway ・・・・ 拠点Z サーバ VPC サーバ VPC サーバ VPC
12. 構成パターン③ 各拠点は各NWアドレスが重複しないように設計されてはいない • 重複があっても、拠点側の変更を⾏うことができない • 変更ができない理由例 • そもそも⾃社の拠点ではない(プライベート接続なSaaS提供パターン） • 変更の影響が⼤きすぎる

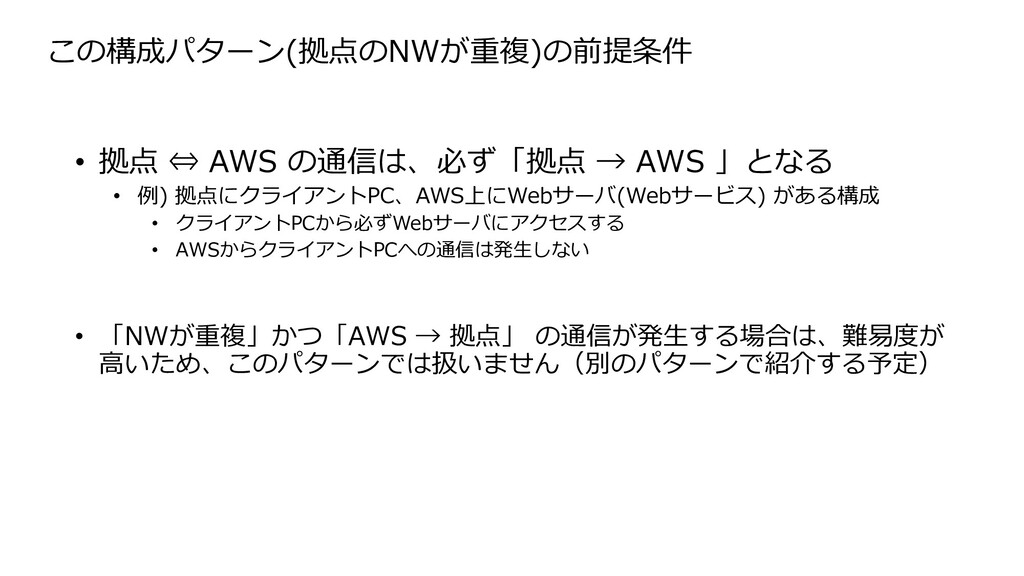

13. この構成パターン(拠点のNWが重複)の前提条件 • 拠点 ⇔ AWS の通信は、必ず「拠点 → AWS 」となる • 例) 拠点にクライアントPC、AWS上にWebサーバ(Webサービス) がある構成 • クライアントPCから必ずWebサーバにアクセスする • AWSからクライアントPCへの通信は発⽣しない • 「NWが重複」かつ「AWS → 拠点」 の通信が発⽣する場合は、難易度が ⾼いため、このパターンでは扱いません（別のパターンで紹介する予定）

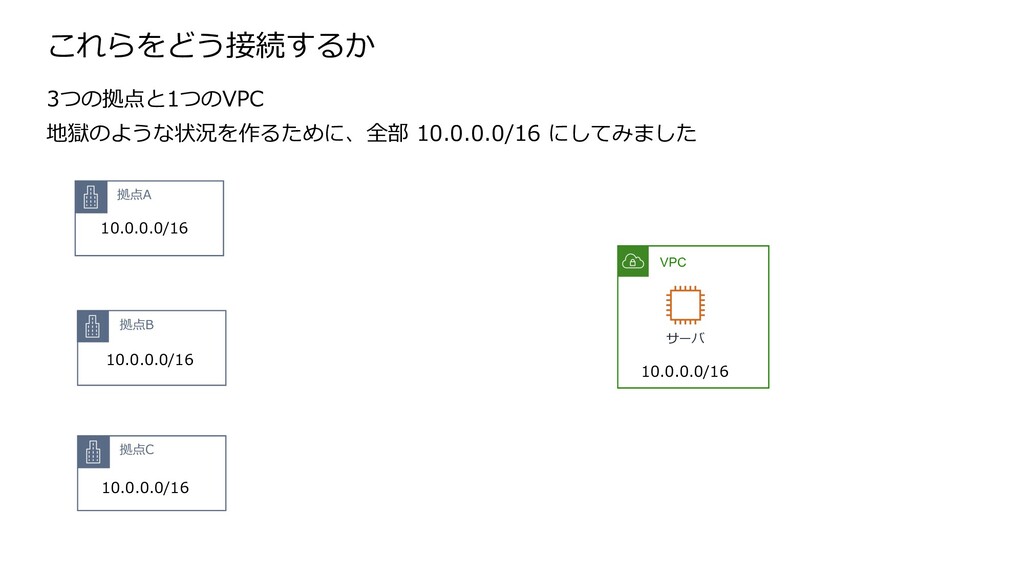

14. 拠点A 拠点B サーバ VPC 拠点C 10.0.0.0/16 10.0.0.0/16 10.0.0.0/16 10.0.0.0/16 これらをどう接続するか 3つの拠点と1つのVPC 地獄のような状況を作るために、全部 10.0.0.0/16 にしてみました

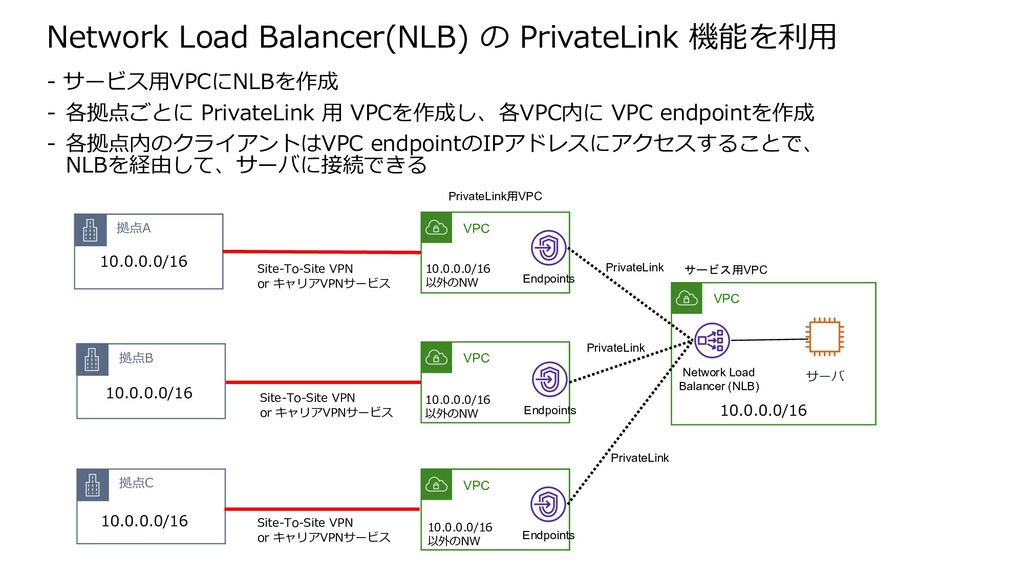

15. 拠点A 拠点B サーバ VPC 拠点C 10.0.0.0/16 10.0.0.0/16 10.0.0.0/16 10.0.0.0/16 Network Load Balancer(NLB) の PrivateLink 機能を利⽤ - サービス⽤VPCにNLBを作成 - 各拠点ごとに PrivateLink ⽤ VPCを作成し、各VPC内に VPC endpointを作成 - 各拠点内のクライアントはVPC endpointのIPアドレスにアクセスすることで、 NLBを経由して、サーバに接続できる VPC VPC VPC Site-To-Site VPN or キャリアVPNサービス Site-To-Site VPN or キャリアVPNサービス Site-To-Site VPN or キャリアVPNサービス Network Load Balancer (NLB) 10.0.0.0/16 以外のNW Endpoints Endpoints Endpoints 10.0.0.0/16 以外のNW 10.0.0.0/16 以外のNW サービス用VPC PrivateLink用VPC PrivateLink PrivateLink PrivateLink

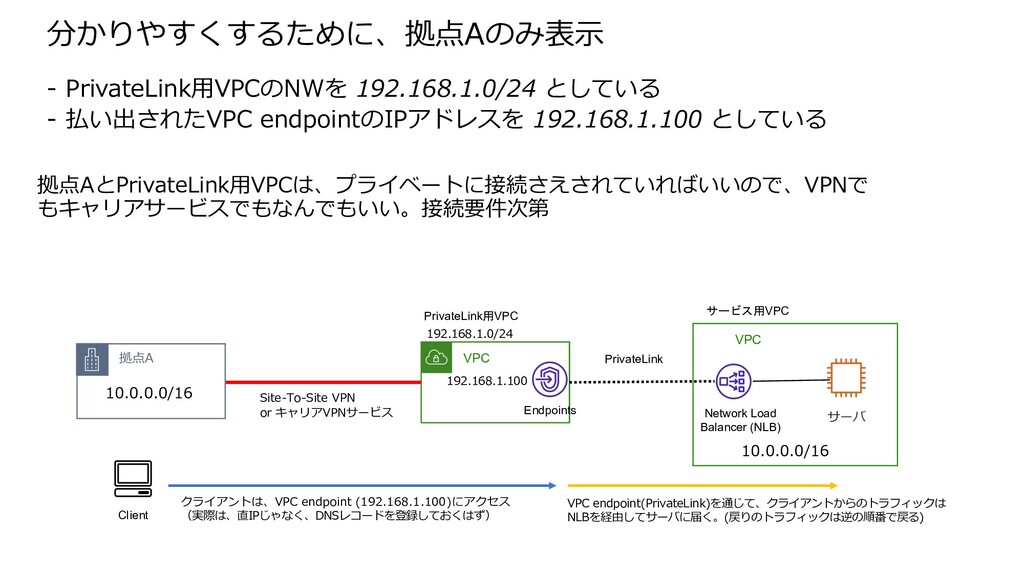

16. 拠点A サーバ VPC 10.0.0.0/16 10.0.0.0/16 分かりやすくするために、拠点Aのみ表⽰ - PrivateLink⽤VPCのNWを 192.168.1.0/24 としている - 払い出されたVPC endpointのIPアドレスを 192.168.1.100 としている VPC Site-To-Site VPN or キャリアVPNサービス Network Load Balancer (NLB) Endpoints 192.168.1.0/24 PrivateLink サービス用VPC 192.168.1.100 PrivateLink用VPC 拠点AとPrivateLink⽤VPCは、プライベートに接続さえされていればいいので、VPNで もキャリアサービスでもなんでもいい。接続要件次第 Client クライアントは、VPC endpoint (192.168.1.100)にアクセス （実際は、直IPじゃなく、DNSレコードを登録しておくはず） VPC endpoint(PrivateLink)を通じて、クライアントからのトラフィックは NLBを経由してサーバに届く。(戻りのトラフィックは逆の順番で戻る)
