Architektur und Entwicklung einer Support-Platform mit Telefonie- und Videofunktion mit Fokus auf Entkopplung der einzelnen Komponenten (PHP/Symfony API, Node.js Realtime/Websocket Server, HTML5 Frontend und RabbitMQ als verbindender Message Bus)

Transcript

1. monolithic multi-tier from to Mit PHP, Node.js, Redis & RabbitMQ.
2. Pascal Cremer @b00gizm VP Engineering saveNtrust GmbH Software Solutions, Web & Mobile Development, IT-Consulting

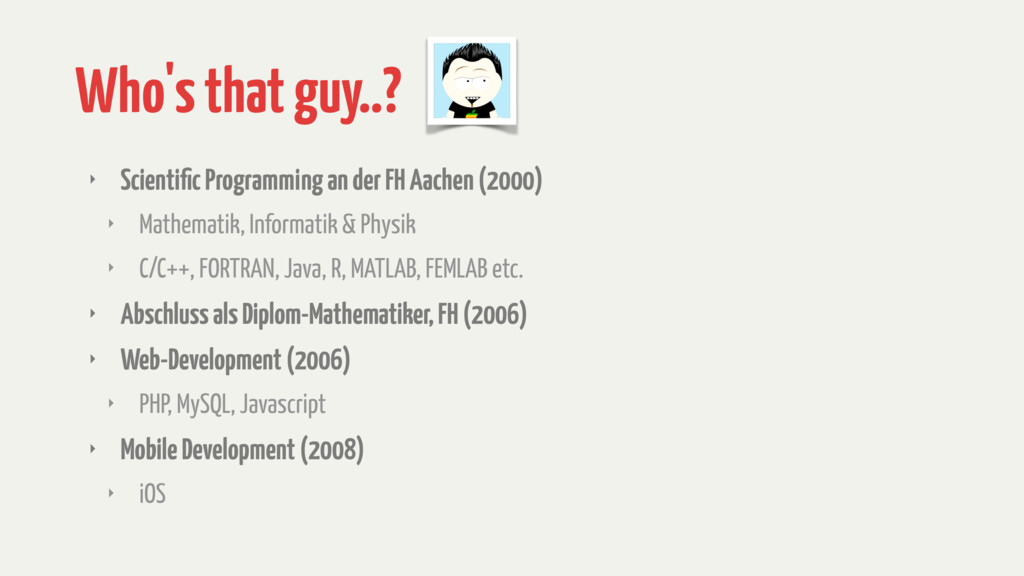

3. Who's that guy..? ‣ Scientific Programming an der FH Aachen (2000) ‣ Mathematik, Informatik & Physik ‣ C/C++, FORTRAN, Java, R, MATLAB, FEMLAB etc. ‣ Abschluss als Diplom-Mathematiker, FH (2006) ‣ Web-Development (2006) ‣ PHP, MySQL, Javascript ‣ Mobile Development (2008) ‣ iOS
4. einfach PHP ist (...schlimm!)
5. hart! ...aber Scaling & Maintenance ist
6. PHP
 MySQL

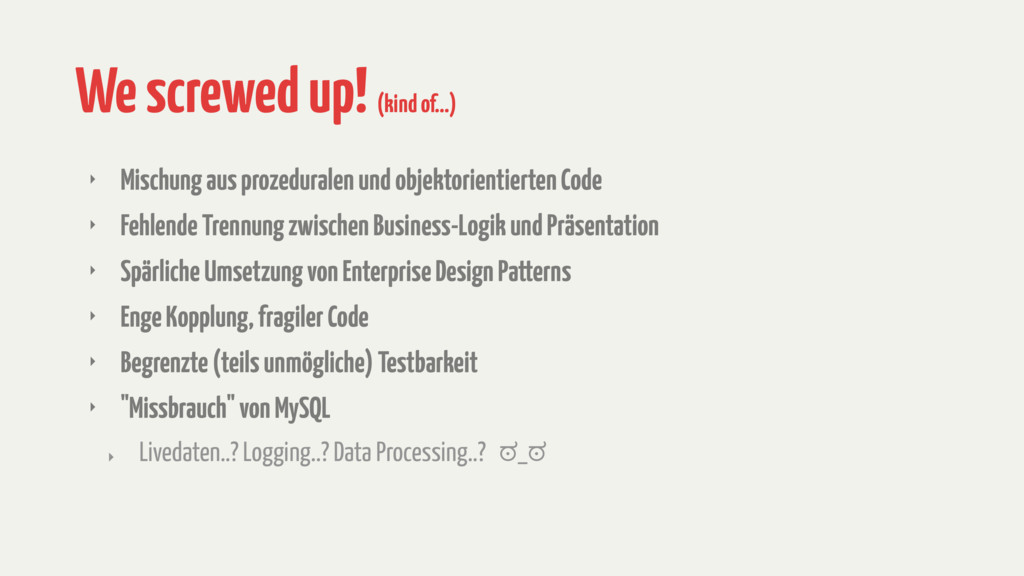

7. We screwed up! (kind of...) ‣ Mischung aus prozeduralen und objektorientierten Code ‣ Fehlende Trennung zwischen Business-Logik und Präsentation ‣ Spärliche Umsetzung von Enterprise Design Patterns ‣ Enge Kopplung, fragiler Code ‣ Begrenzte (teils unmögliche) Testbarkeit ‣ "Missbrauch" von MySQL ‣ Livedaten..? Logging..? Data Processing..? ಠ_ಠ

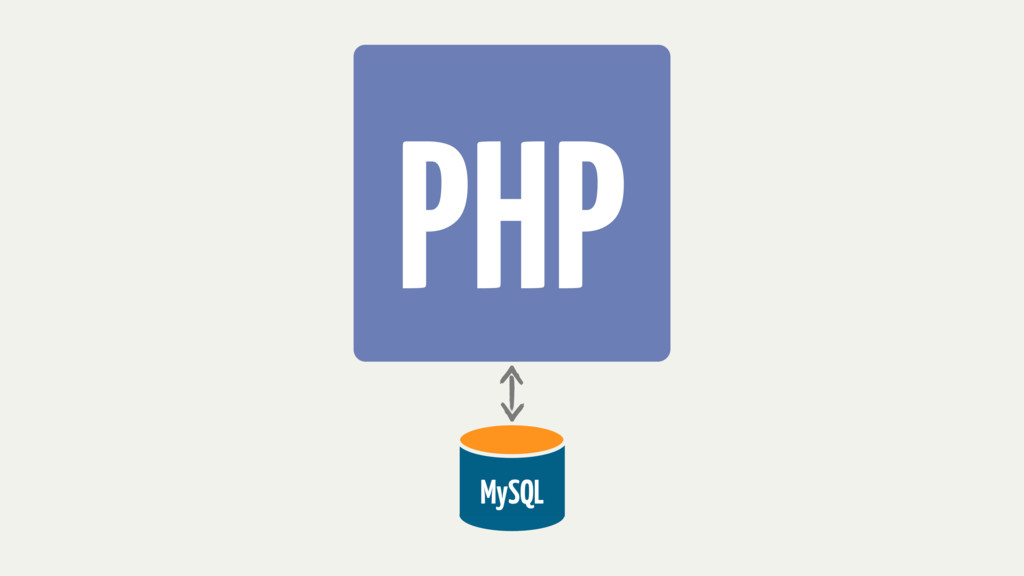

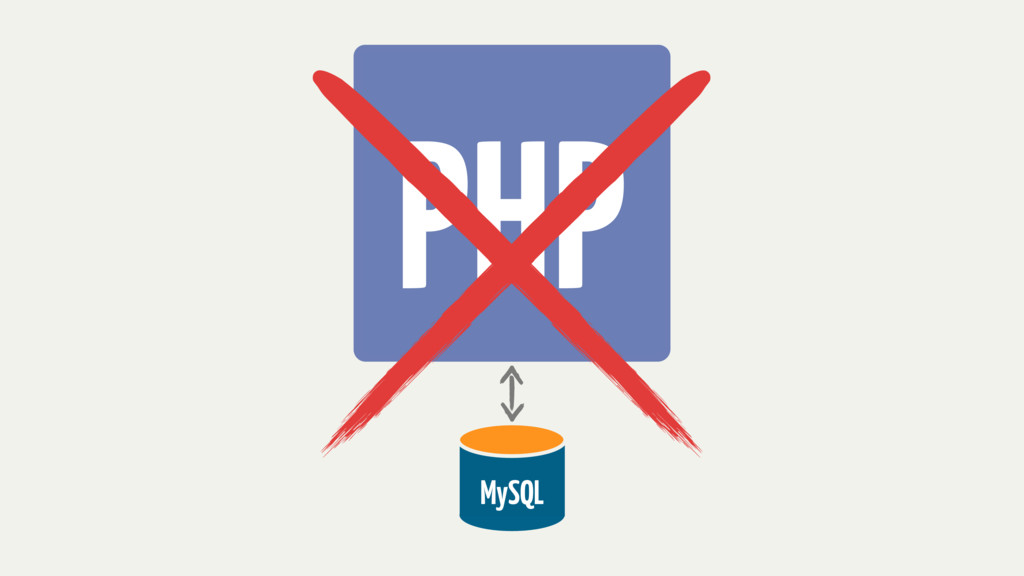

8. PHP
 MySQL

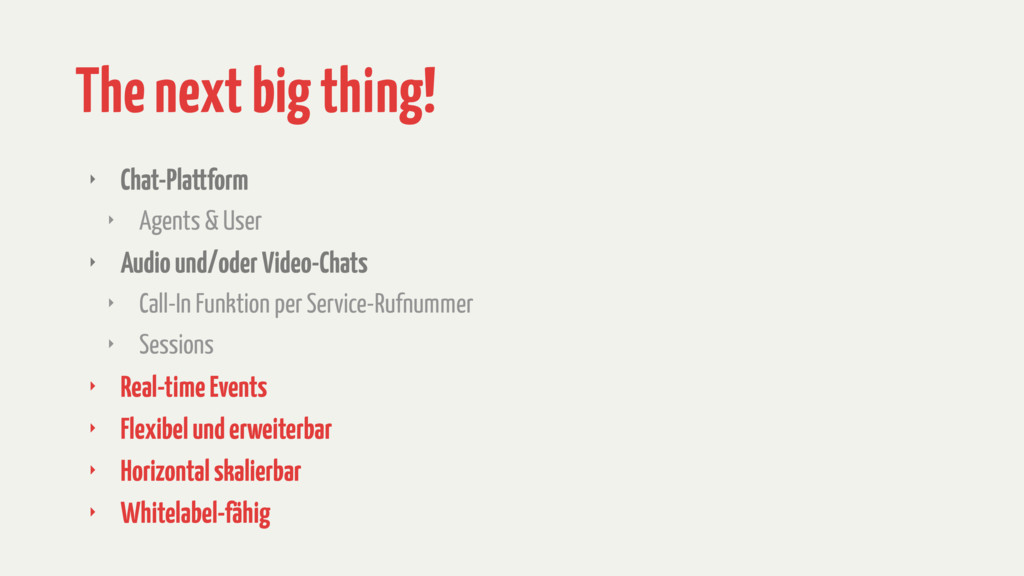

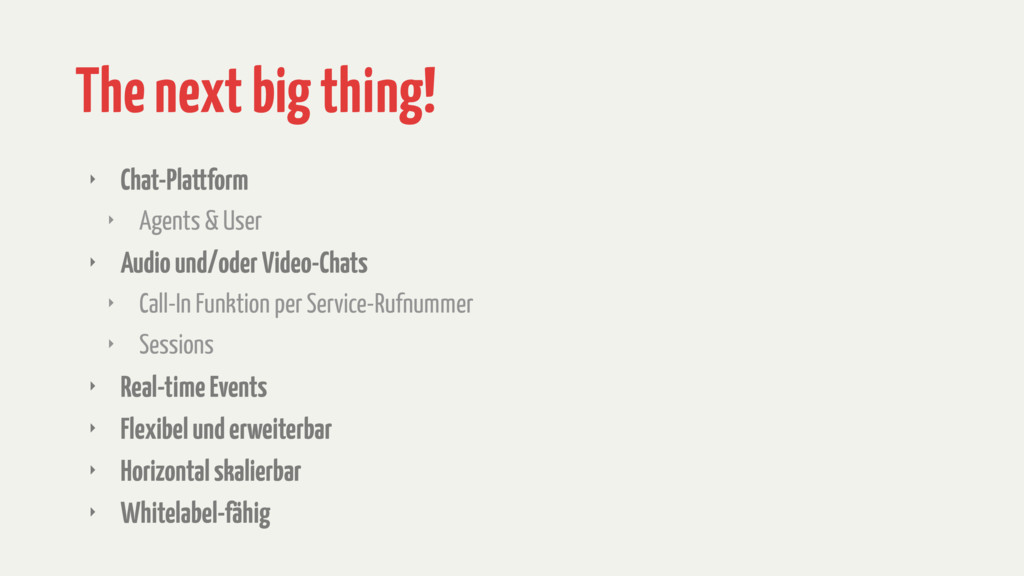

9. The next big thing! ‣ Chat-Plattform ‣ Agents & User ‣ Audio und/oder Video-Chats ‣ Call-In Funktion per Service-Rufnummer ‣ Sessions ‣ Real-time Events ‣ Flexibel und erweiterbar ‣ Horizontal skalierbar ‣ Whitelabel-fähig
10. The next big thing! ‣ Chat-Plattform ‣ Agents & User ‣ Audio und/oder Video-Chats ‣ Call-In Funktion per Service-Rufnummer ‣ Sessions ‣ Real-time Events ‣ Flexibel und erweiterbar ‣ Horizontal skalierbar ‣ Whitelabel-fähig
11. REAL-TIME EVENTS. ANFORDERUNG #1

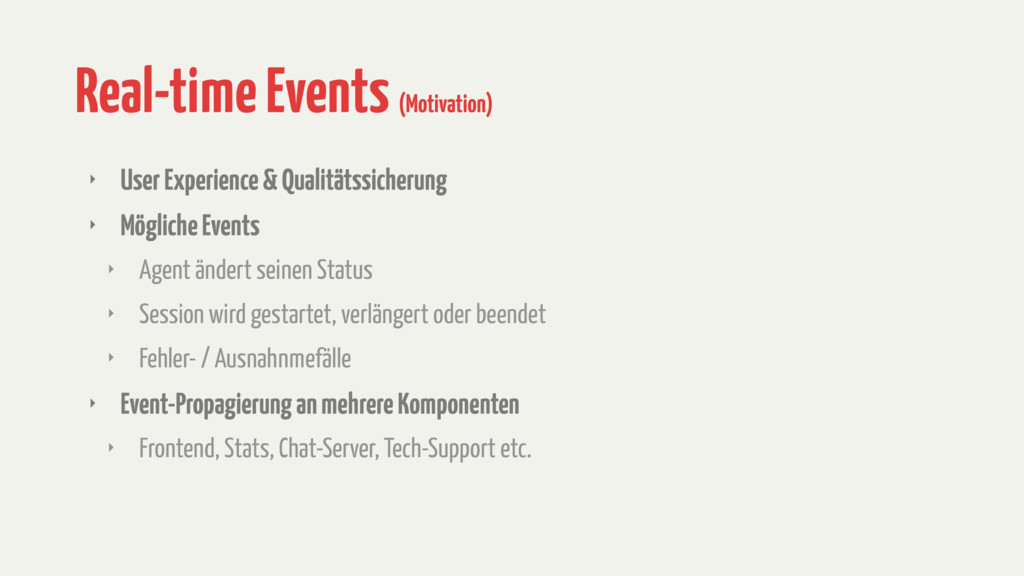

12. Real-time Events (Motivation) ‣ User Experience & Qualitätssicherung ‣ Mögliche Events ‣ Agent ändert seinen Status ‣ Session wird gestartet, verlängert oder beendet ‣ Fehler- / Ausnahnmefälle ‣ Event-Propagierung an mehrere Komponenten ‣ Frontend, Stats, Chat-Server, Tech-Support etc.

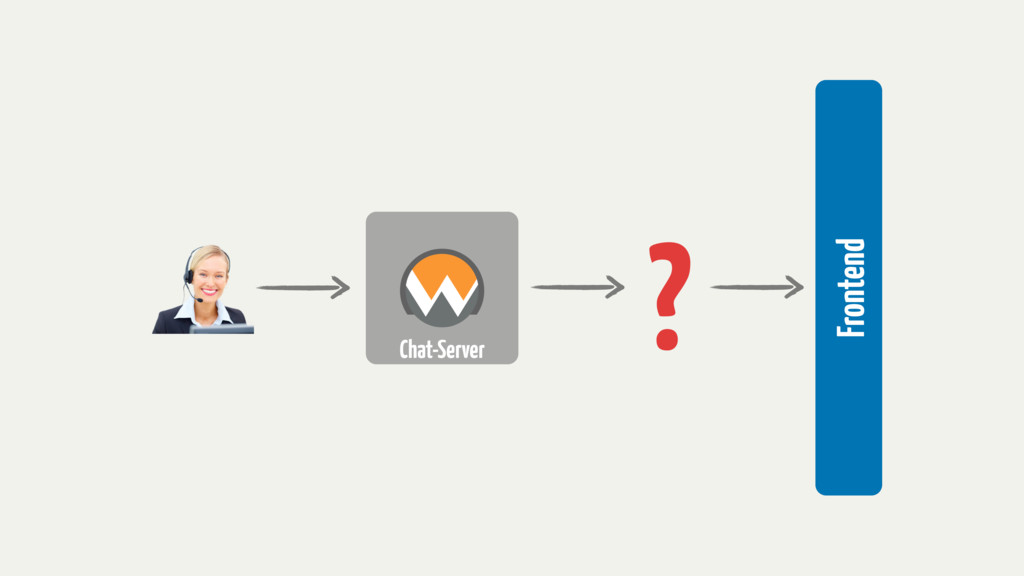

13. Frontend Chat-Server ?

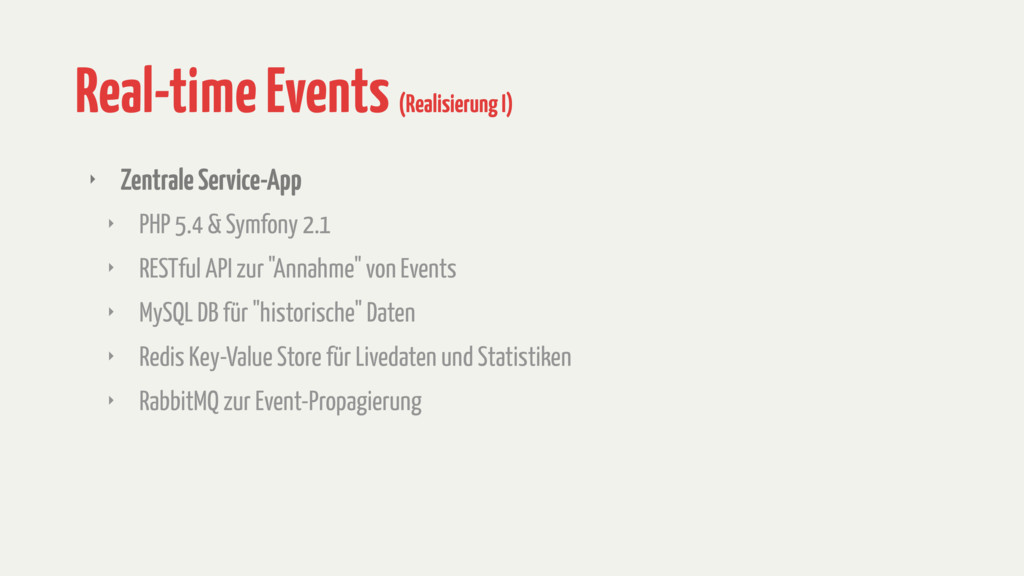

14. Real-time Events (Realisierung I) ‣ Zentrale Service-App ‣ PHP 5.4 & Symfony 2.1 ‣ RESTful API zur "Annahme" von Events ‣ MySQL DB für "historische" Daten ‣ Redis Key-Value Store für Livedaten und Statistiken ‣ RabbitMQ zur Event-Propagierung

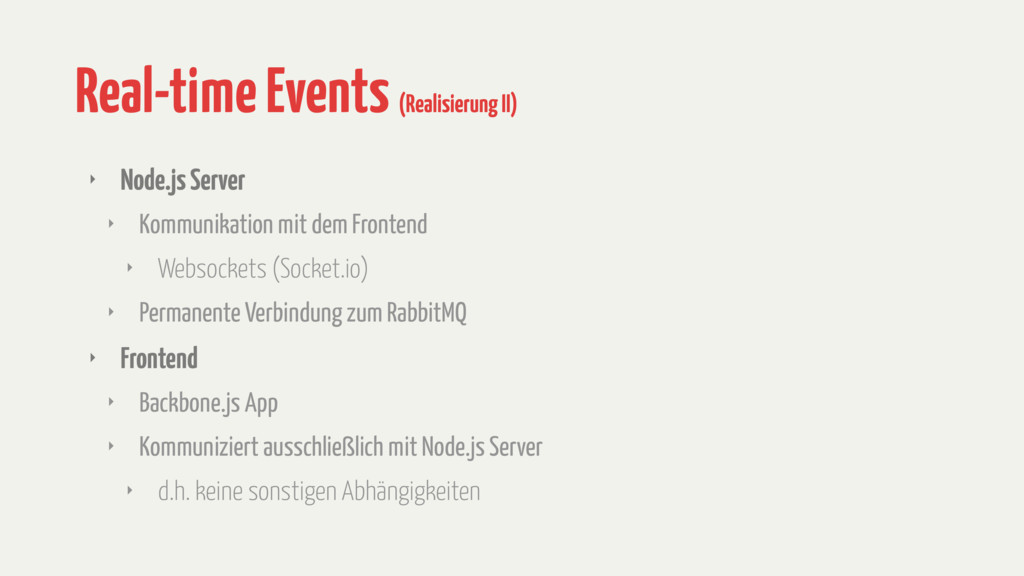

15. Real-time Events (Realisierung II) ‣ Node.js Server ‣ Kommunikation mit dem Frontend ‣ Websockets (Socket.io) ‣ Permanente Verbindung zum RabbitMQ ‣ Frontend ‣ Backbone.js App ‣ Kommuniziert ausschließlich mit Node.js Server ‣ d.h. keine sonstigen Abhängigkeiten
16. Frontend Chat-Server ?

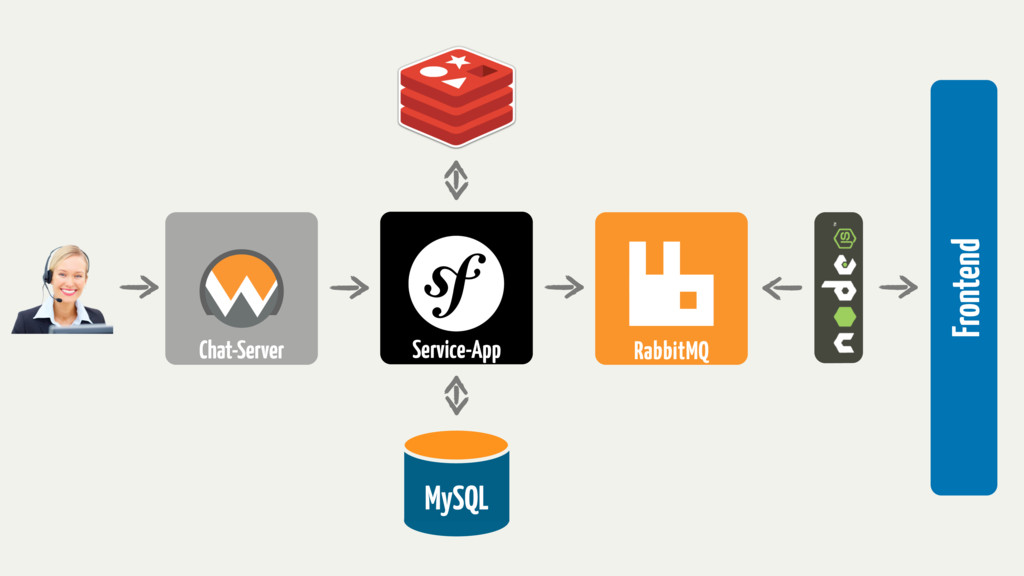

17. Frontend Chat-Server Service-App RabbitMQ
 MySQL

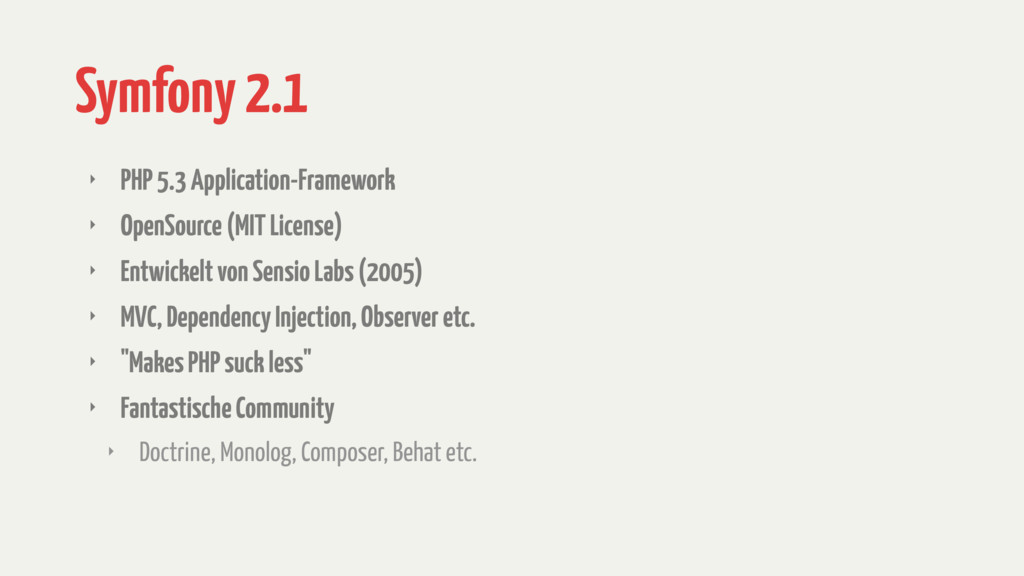

18. Symfony 2.1 ‣ PHP 5.3 Application-Framework ‣ OpenSource (MIT License) ‣ Entwickelt von Sensio Labs (2005) ‣ MVC, Dependency Injection, Observer etc. ‣ "Makes PHP suck less" ‣ Fantastische Community ‣ Doctrine, Monolog, Composer, Behat etc.

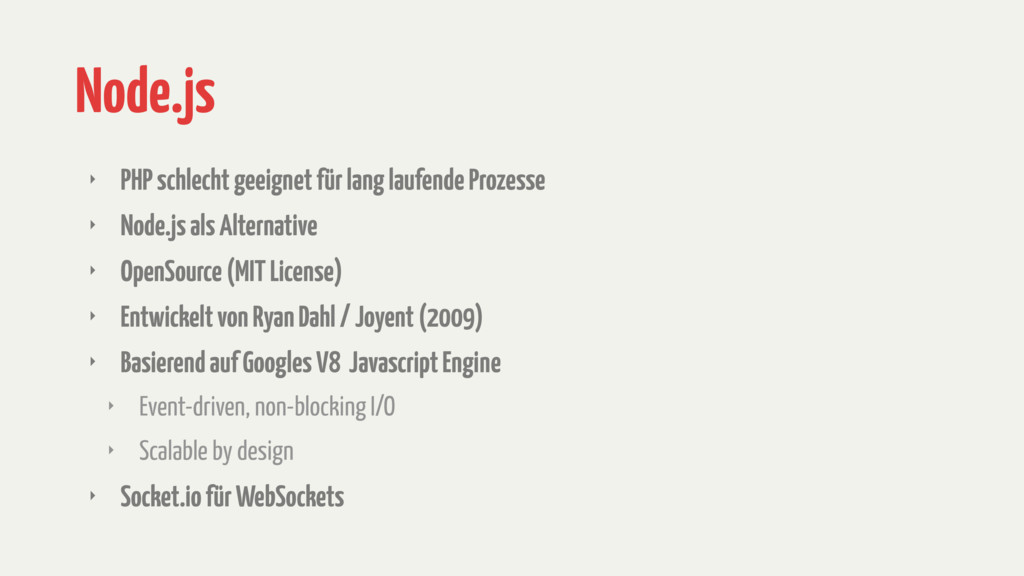

19. Node.js ‣ PHP schlecht geeignet für lang laufende Prozesse ‣ Node.js als Alternative ‣ OpenSource (MIT License) ‣ Entwickelt von Ryan Dahl / Joyent (2009) ‣ Basierend auf Googles V8 Javascript Engine ‣ Event-driven, non-blocking I/O ‣ Scalable by design ‣ Socket.io für WebSockets

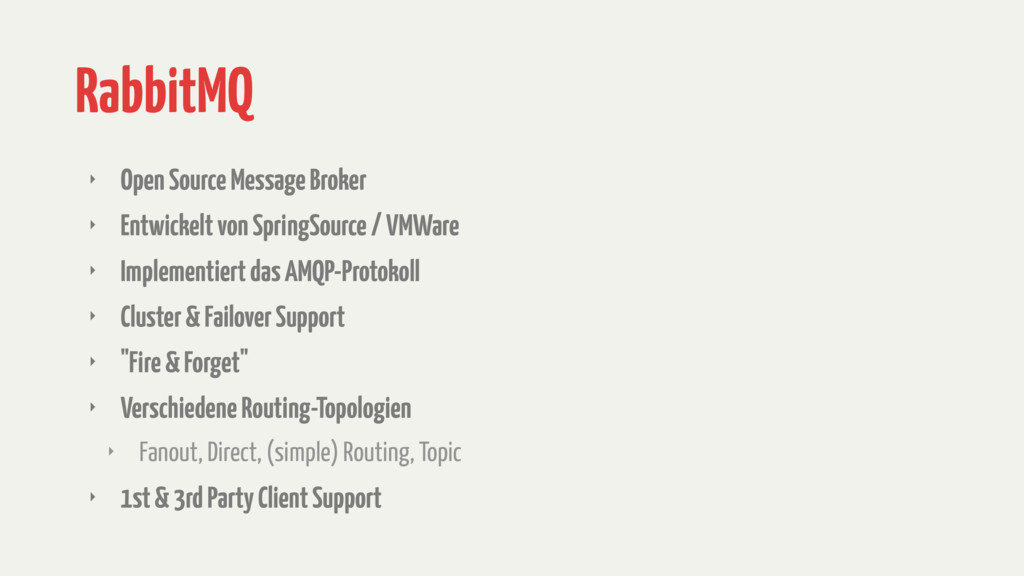

20. RabbitMQ ‣ Open Source Message Broker ‣ Entwickelt von SpringSource / VMWare ‣ Implementiert das AMQP-Protokoll ‣ Cluster & Failover Support ‣ "Fire & Forget" ‣ Verschiedene Routing-Topologien ‣ Fanout, Direct, (simple) Routing, Topic ‣ 1st & 3rd Party Client Support

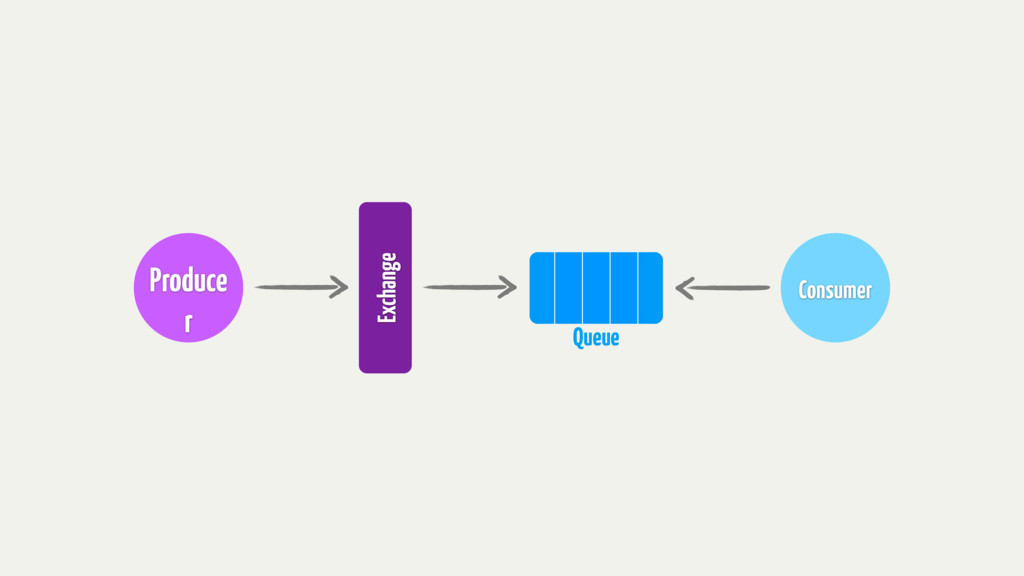

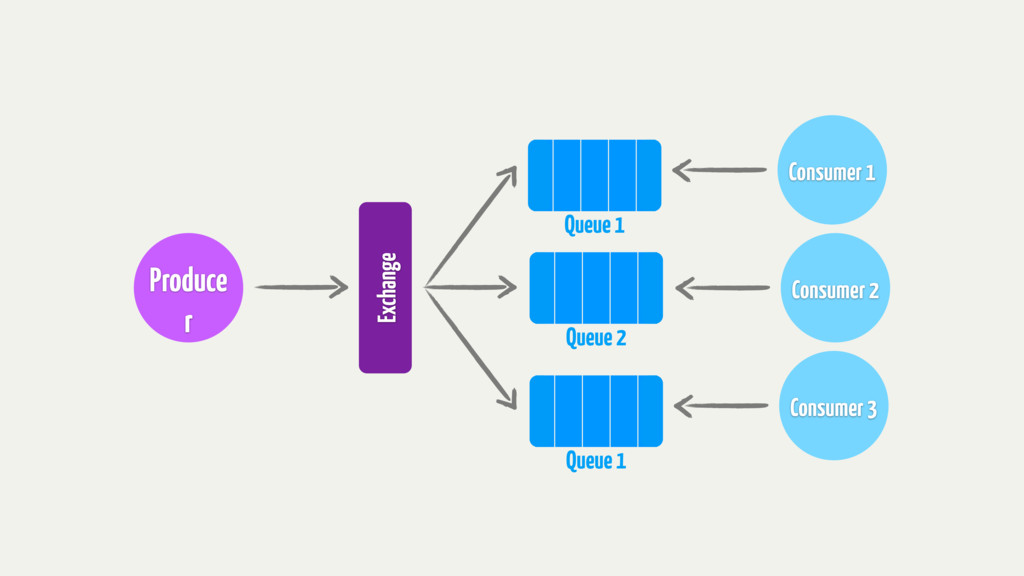

21. Produce r Consumer Exchange Queue
22. Produce r Consumer 2 Exchange Queue 2 Queue 1 Consumer 1 Queue 1 Consumer 3

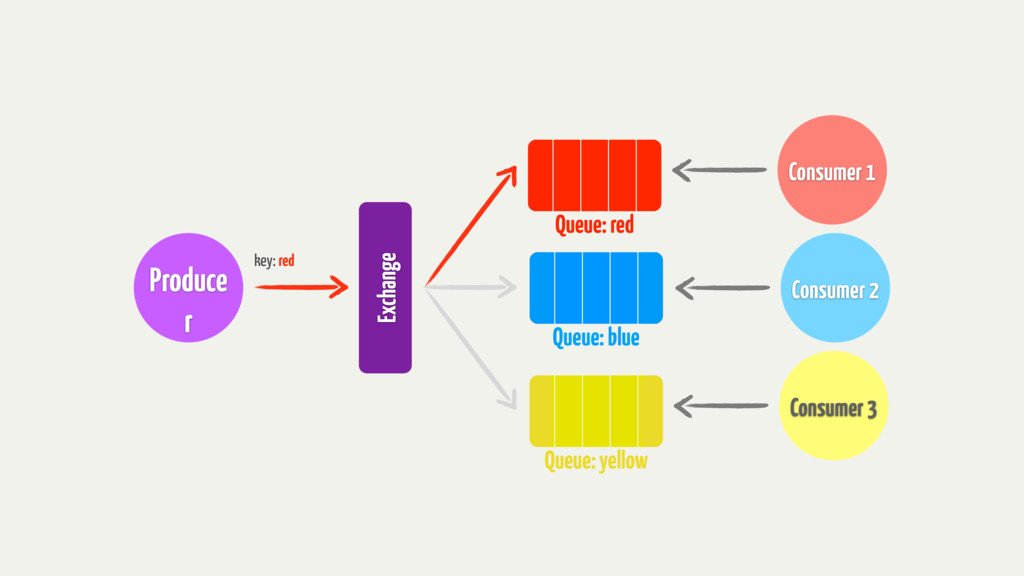

23. Produce r Consumer 2 Exchange Queue: blue Queue: red Consumer 1 Queue: yellow Consumer 3 key: red

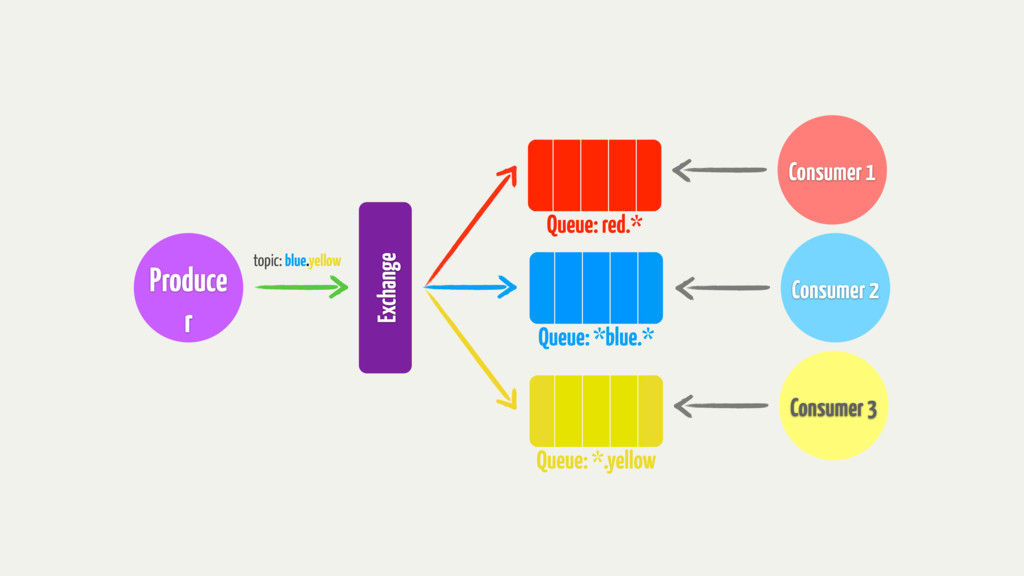

24. Produce r Consumer 2 Exchange Queue: *blue.* Queue: red.* Consumer 1 Queue: *.yellow Consumer 3 topic: blue.yellow

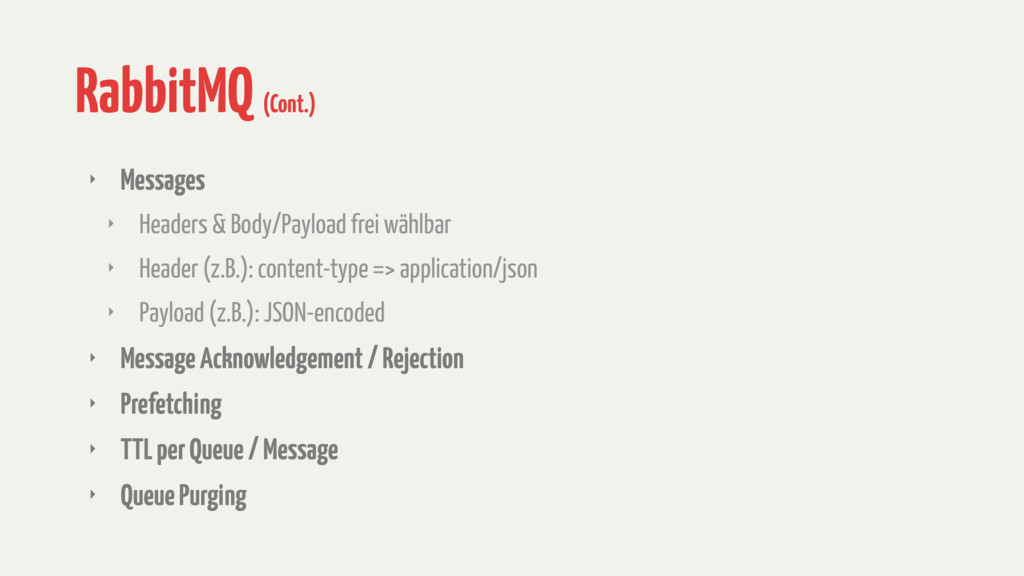

25. RabbitMQ (Cont.) ‣ Messages ‣ Headers & Body/Payload frei wählbar ‣ Header (z.B.): content-type => application/json ‣ Payload (z.B.): JSON-encoded ‣ Message Acknowledgement / Rejection ‣ Prefetching ‣ TTL per Queue / Message ‣ Queue Purging

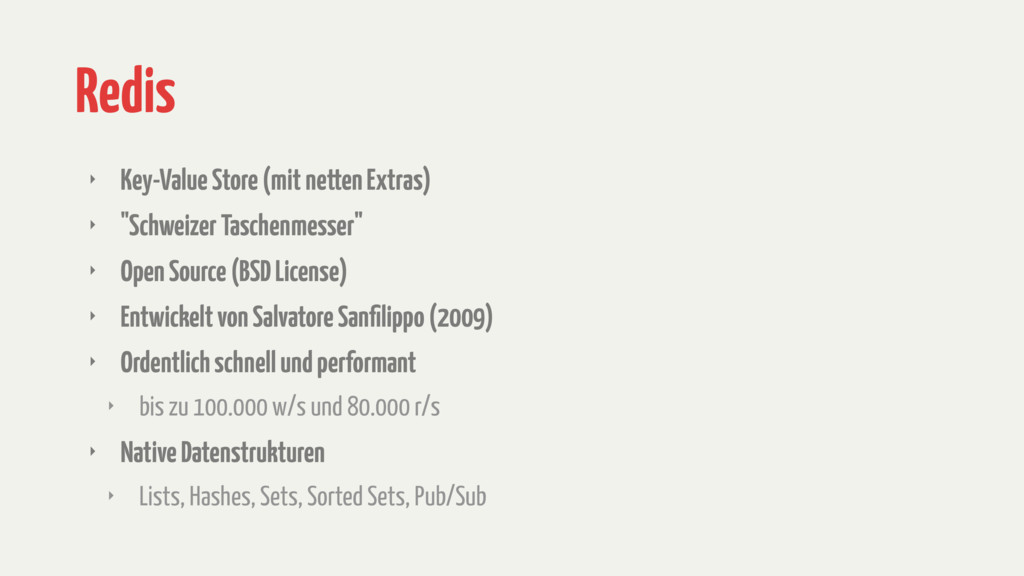

26. Redis ‣ Key-Value Store (mit netten Extras) ‣ "Schweizer Taschenmesser" ‣ Open Source (BSD License) ‣ Entwickelt von Salvatore Sanfilippo (2009) ‣ Ordentlich schnell und performant ‣ bis zu 100.000 w/s und 80.000 r/s ‣ Native Datenstrukturen ‣ Lists, Hashes, Sets, Sorted Sets, Pub/Sub

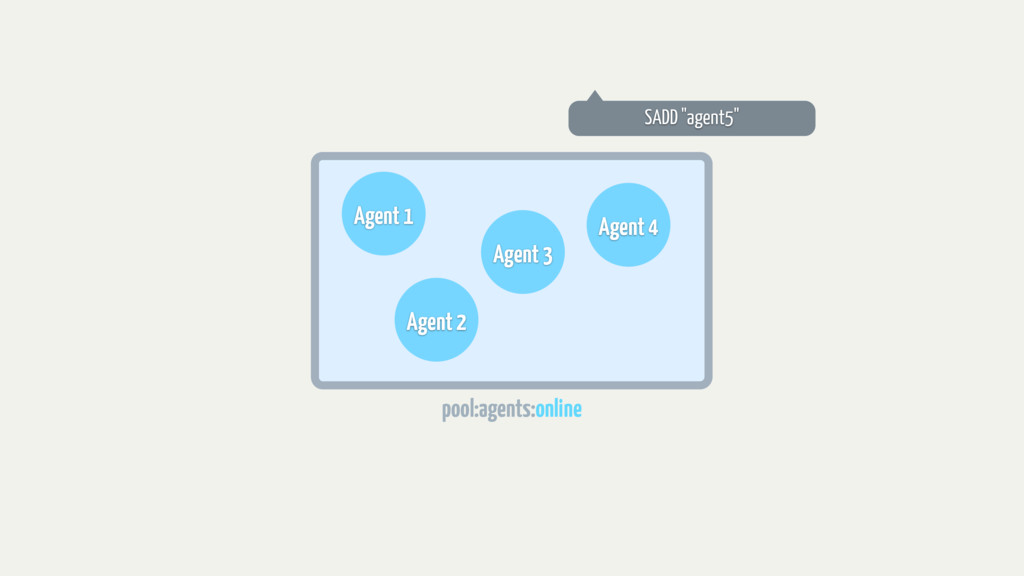

27. Agent 1 Agent 2 Agent 4 Agent 3 SADD "agent5" pool:agents:online

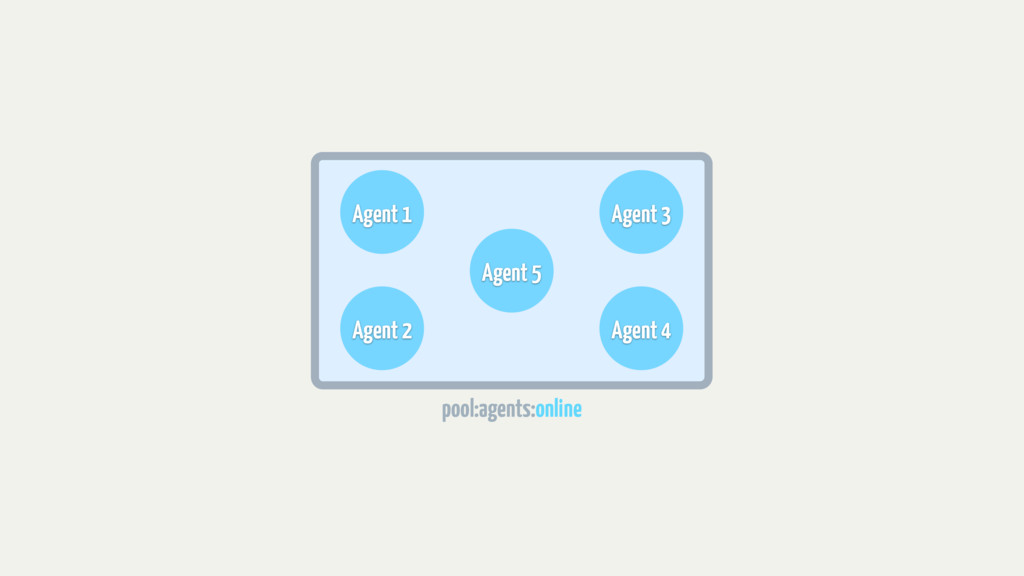

28. pool:agents:online Agent 1 Agent 2 Agent 4 Agent 3 Agent 5

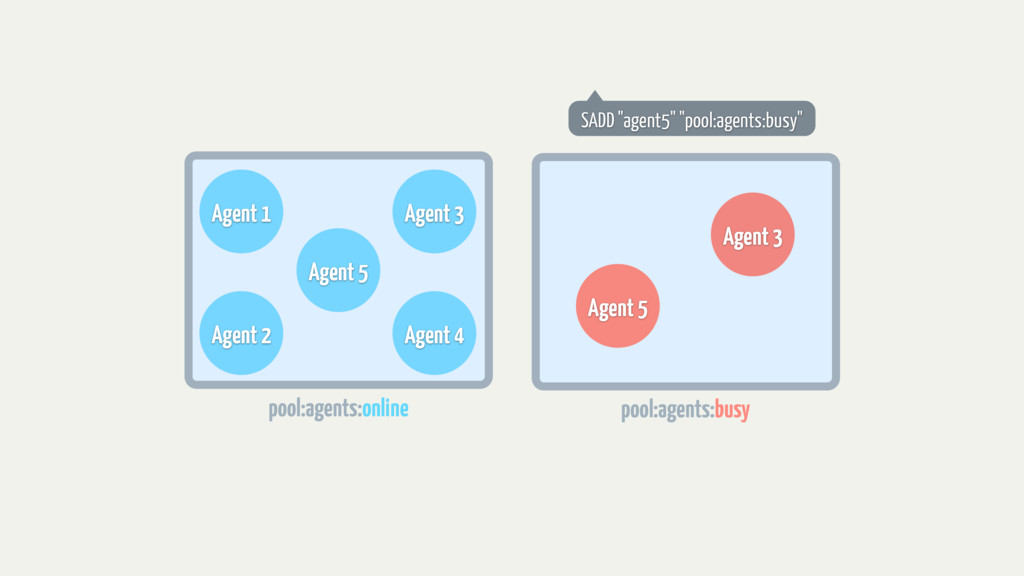

29. pool:agents:online Agent 1 Agent 2 Agent 4 Agent 3 Agent 5 pool:agents:busy Agent 3 Agent 5 SADD "agent5" "pool:agents:busy"

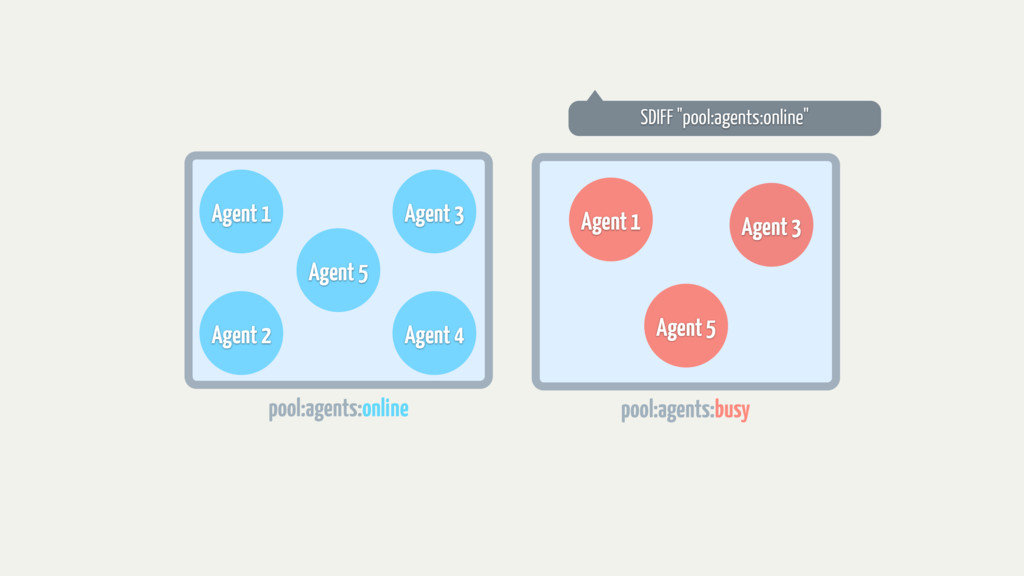

30. pool:agents:online Agent 1 Agent 2 Agent 4 Agent 3 Agent 5 pool:agents:busy Agent 3 Agent 5 Agent 1 SDIFF "pool:agents:online"

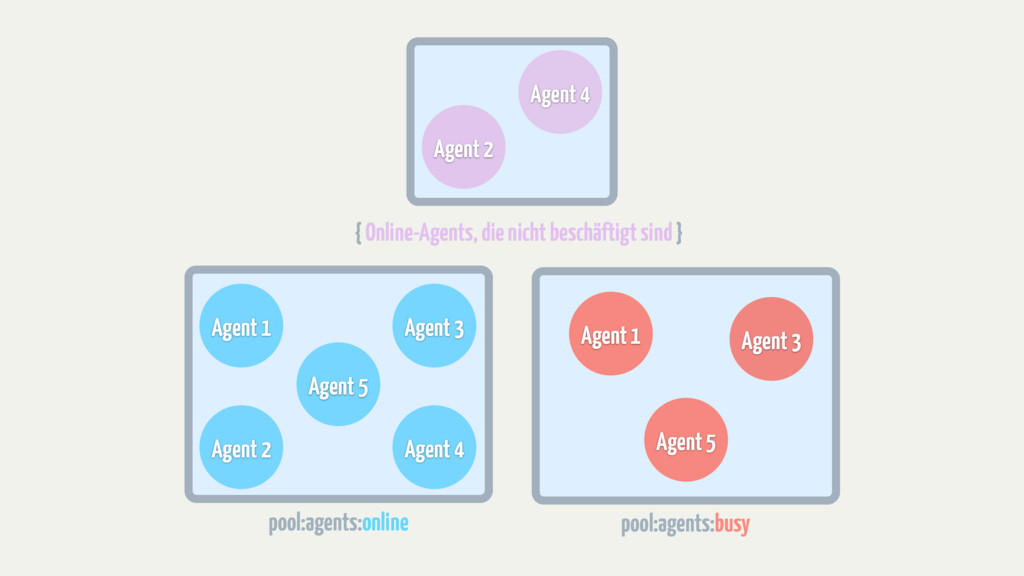

31. pool:agents:online Agent 1 Agent 2 Agent 4 Agent 3 Agent 5 pool:agents:busy Agent 3 Agent 5 Agent 1 { Online-Agents, die nicht beschäftigt sind } Agent 2 Agent 4

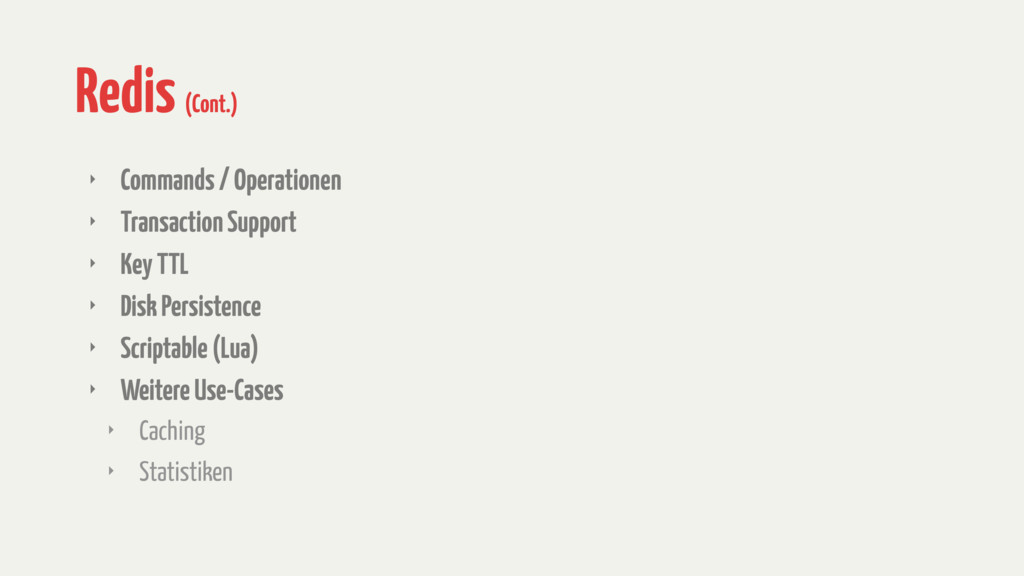

32. Redis (Cont.) ‣ Commands / Operationen ‣ Transaction Support ‣ Key TTL ‣ Disk Persistence ‣ Scriptable (Lua) ‣ Weitere Use-Cases ‣ Caching ‣ Statistiken
33. Frontend Chat-Server Service-App RabbitMQ
 MySQL

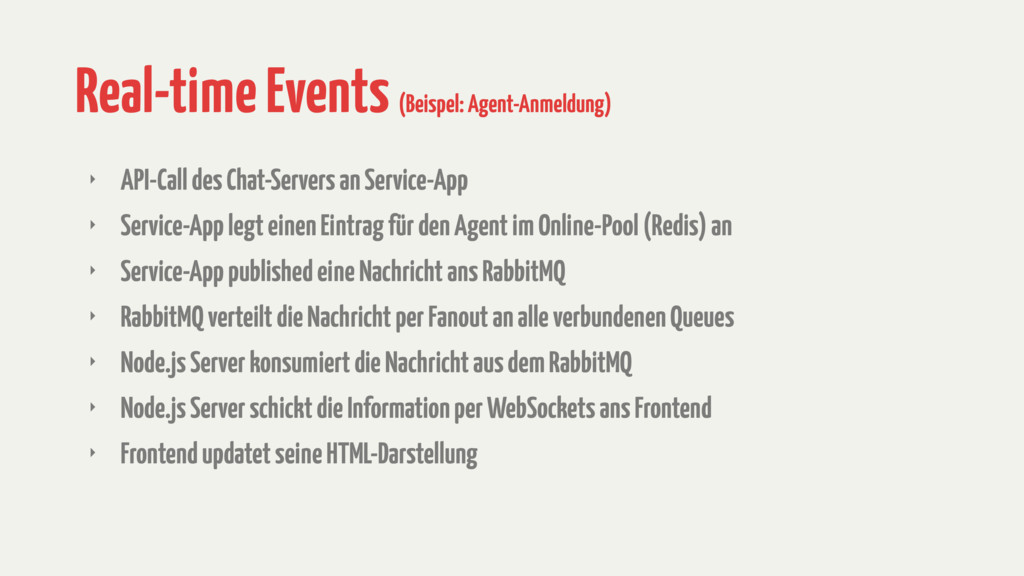

34. Real-time Events (Beispel: Agent-Anmeldung) ‣ API-Call des Chat-Servers an Service-App ‣ Service-App legt einen Eintrag für den Agent im Online-Pool (Redis) an ‣ Service-App published eine Nachricht ans RabbitMQ ‣ RabbitMQ verteilt die Nachricht per Fanout an alle verbundenen Queues ‣ Node.js Server konsumiert die Nachricht aus dem RabbitMQ ‣ Node.js Server schickt die Information per WebSockets ans Frontend ‣ Frontend updatet seine HTML-Darstellung

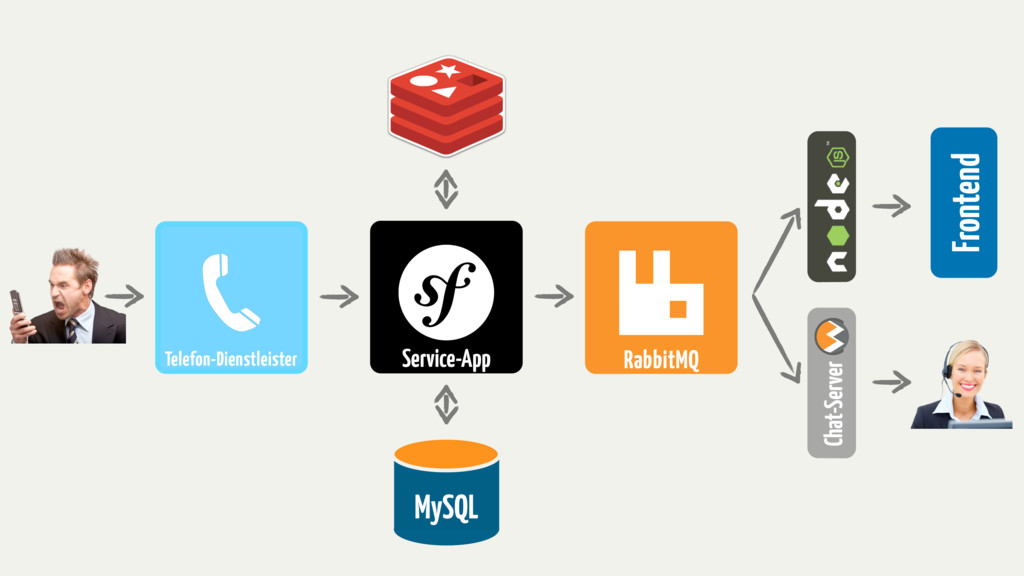

35. Frontend Service-App RabbitMQ
 MySQL Chat-Server Telefon-Dienstleister
36. FLEXIBEL & ERWEITERBAR. ANFORDERUNG #2

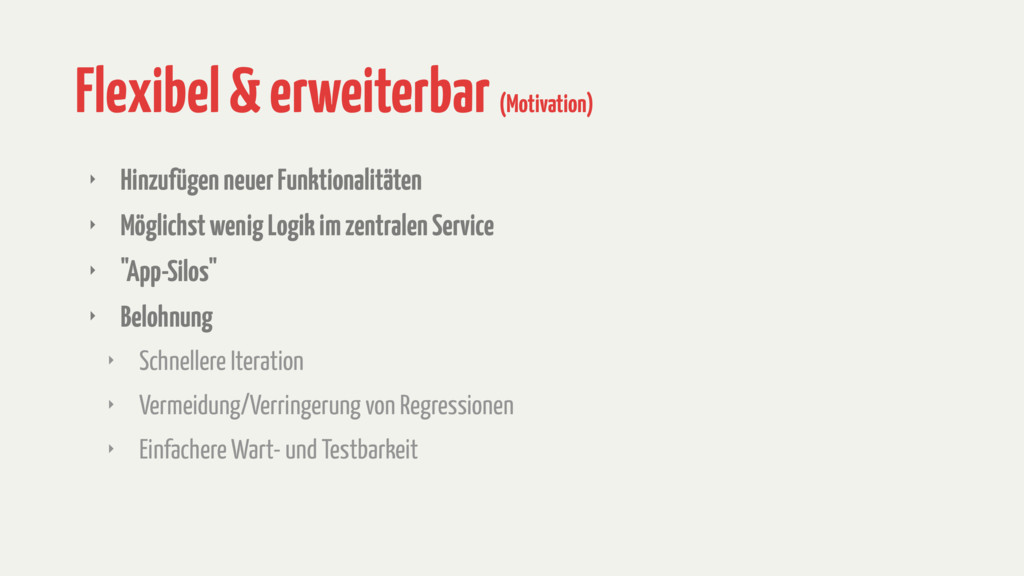

37. Flexibel & erweiterbar (Motivation) ‣ Hinzufügen neuer Funktionalitäten ‣ Möglichst wenig Logik im zentralen Service ‣ "App-Silos" ‣ Belohnung ‣ Schnellere Iteration ‣ Vermeidung/Verringerung von Regressionen ‣ Einfachere Wart- und Testbarkeit

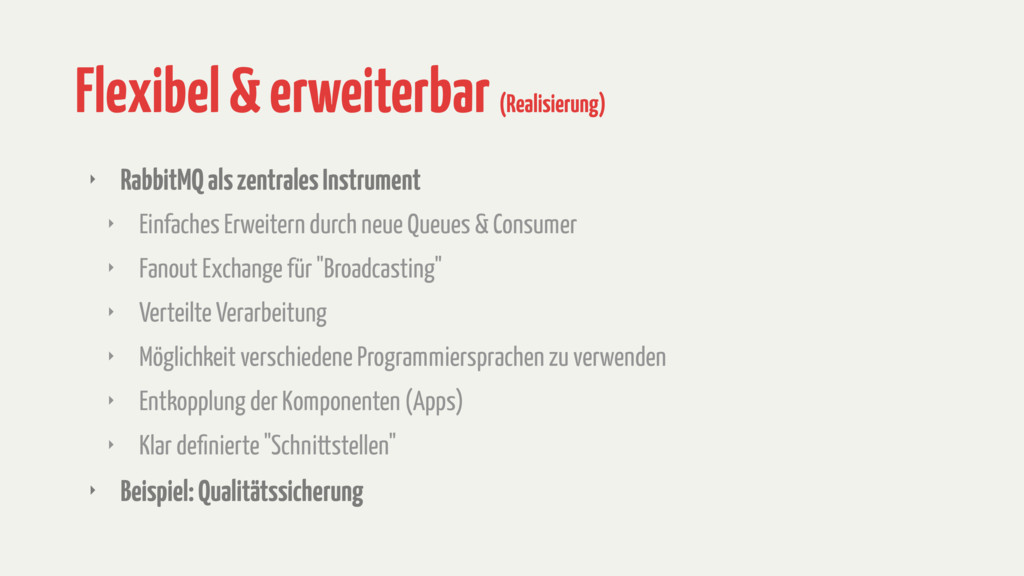

38. Flexibel & erweiterbar (Realisierung) ‣ RabbitMQ als zentrales Instrument ‣ Einfaches Erweitern durch neue Queues & Consumer ‣ Fanout Exchange für "Broadcasting" ‣ Verteilte Verarbeitung ‣ Möglichkeit verschiedene Programmiersprachen zu verwenden ‣ Entkopplung der Komponenten (Apps) ‣ Klar definierte "Schnittstellen" ‣ Beispiel: Qualitätssicherung

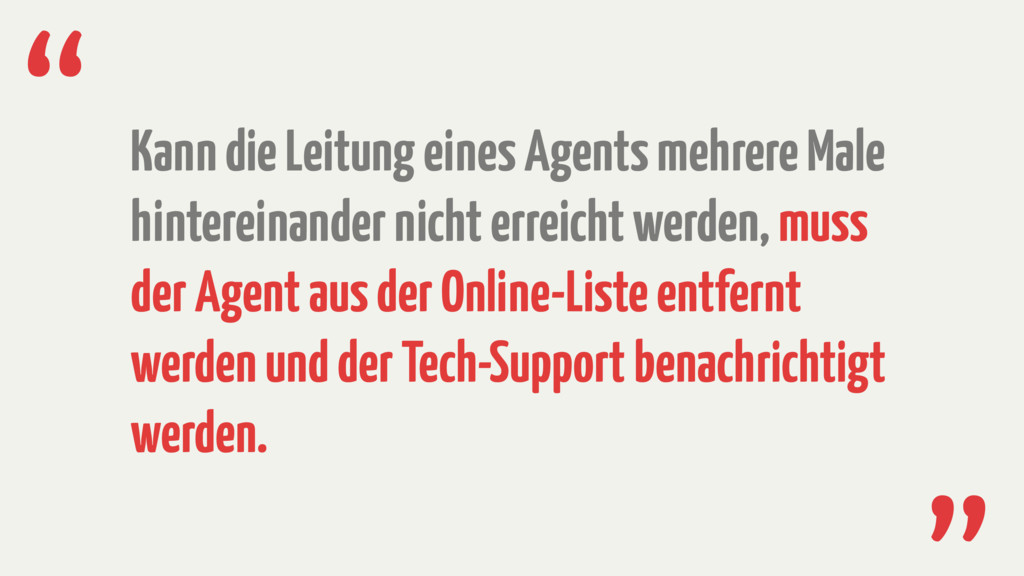

39. “ Kann die Leitung eines Agents mehrere Male hintereinander nicht erreicht werden, muss der Agent aus der Online-Liste entfernt werden und der Tech-Support benachrichtigt werden.
40. TOPIC ROUTING!
41. RabbitMQ Service-App Chat-Server Frontend Billing Tech-Support

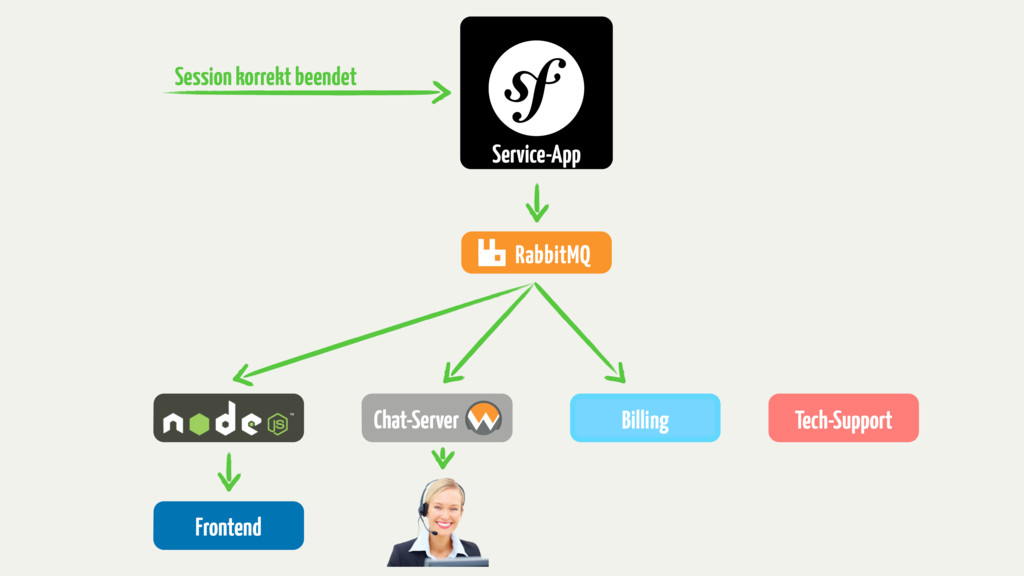

42. RabbitMQ Service-App Chat-Server Frontend Billing Tech-Support Session korrekt beendet

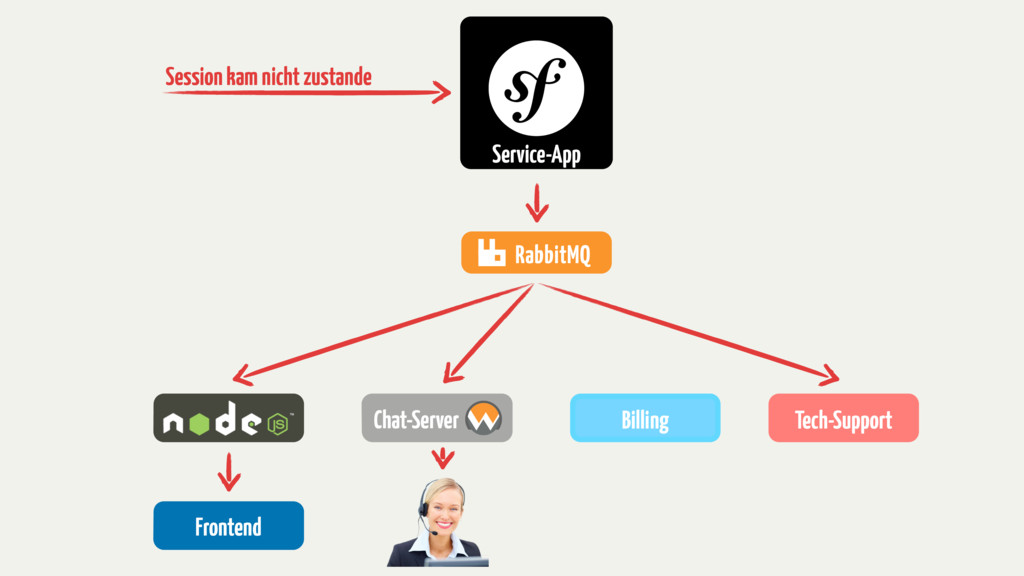

43. RabbitMQ Service-App Chat-Server Frontend Billing Tech-Support Session kam nicht zustande

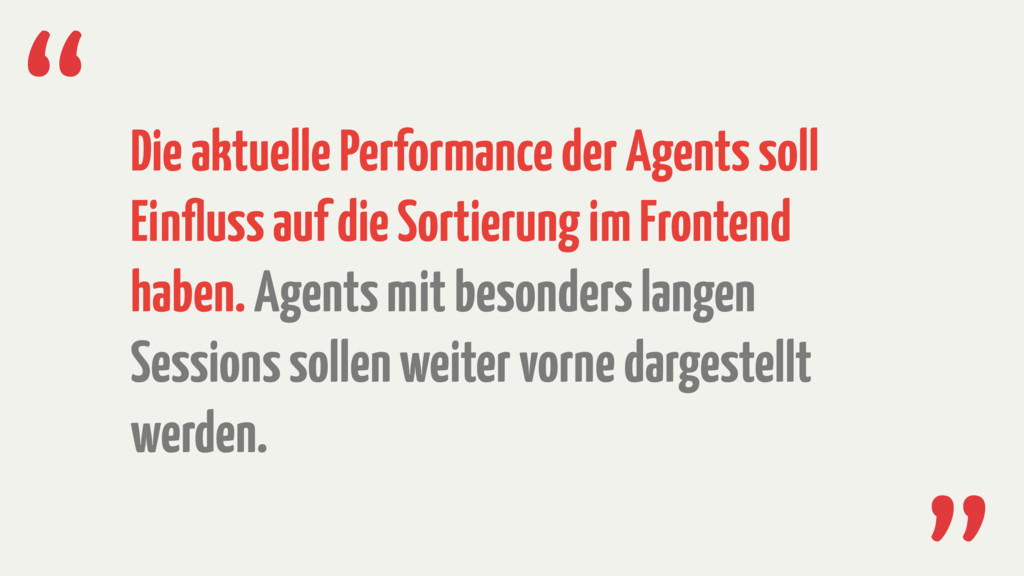

44. “ Die aktuelle Performance der Agents soll Einfluss auf die Sortierung im Frontend haben. Agents mit besonders langen Sessions sollen weiter vorne dargestellt werden.
45. REDIS!

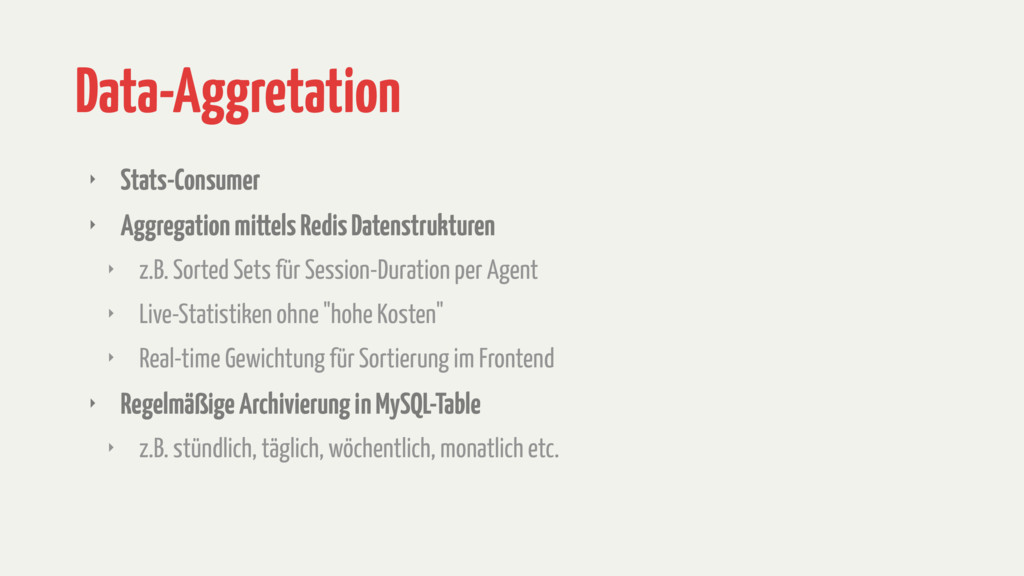

46. Data-Aggretation ‣ Stats-Consumer ‣ Aggregation mittels Redis Datenstrukturen ‣ z.B. Sorted Sets für Session-Duration per Agent ‣ Live-Statistiken ohne "hohe Kosten" ‣ Real-time Gewichtung für Sortierung im Frontend ‣ Regelmäßige Archivierung in MySQL-Table ‣ z.B. stündlich, täglich, wöchentlich, monatlich etc.

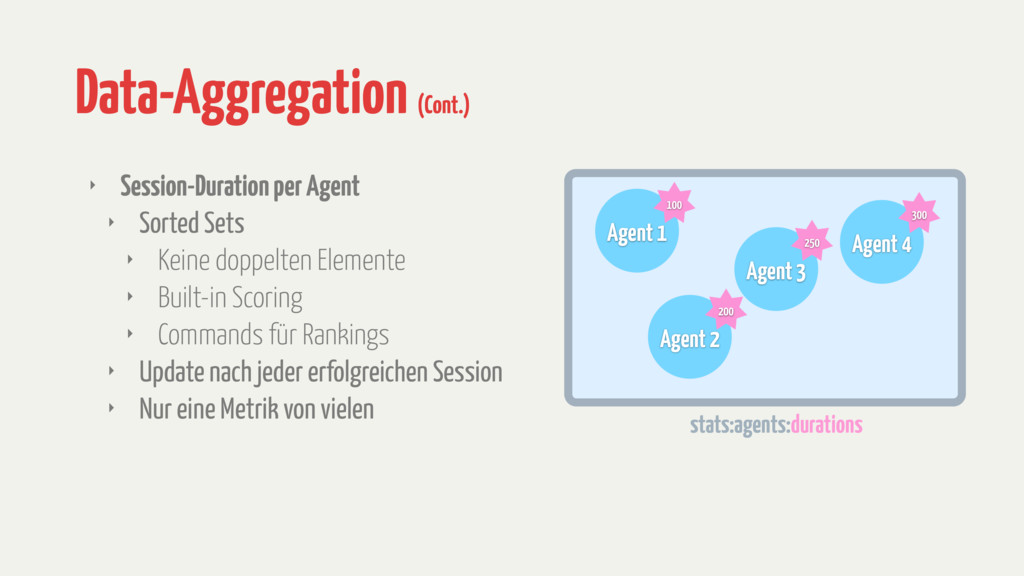

47. Data-Aggregation (Cont.) ‣ Session-Duration per Agent ‣ Sorted Sets ‣ Keine doppelten Elemente ‣ Built-in Scoring ‣ Commands für Rankings ‣ Update nach jeder erfolgreichen Session ‣ Nur eine Metrik von vielen Agent 1 Agent 2 Agent 4 Agent 3 100 200 250 300 stats:agents:durations
48. HORIZONTAL SKALIERBAR. ANFORDERUNG #3

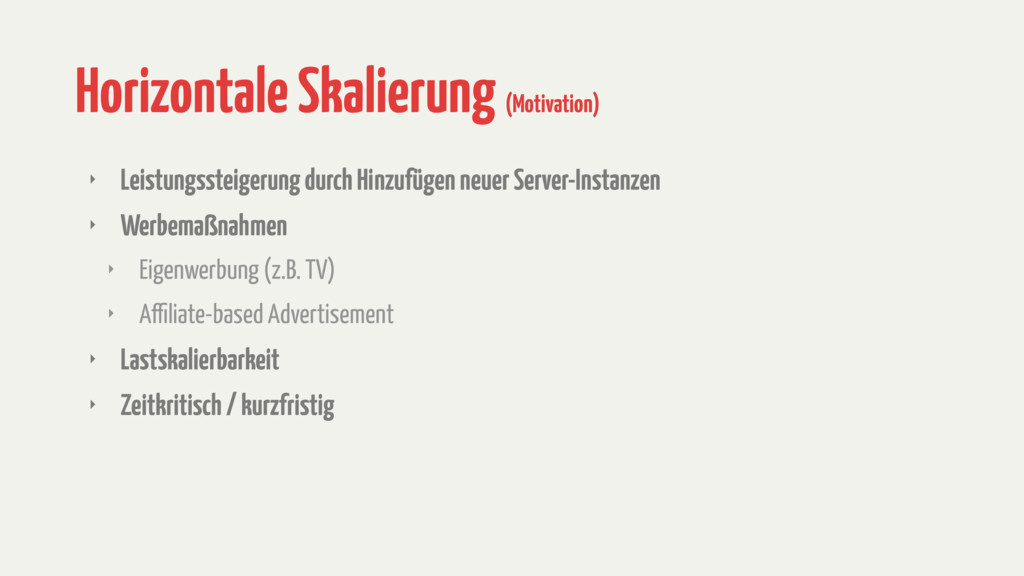

49. Horizontale Skalierung (Motivation) ‣ Leistungssteigerung durch Hinzufügen neuer Server-Instanzen ‣ Werbemaßnahmen ‣ Eigenwerbung (z.B. TV) ‣ Affiliate-based Advertisement ‣ Lastskalierbarkeit ‣ Zeitkritisch / kurzfristig

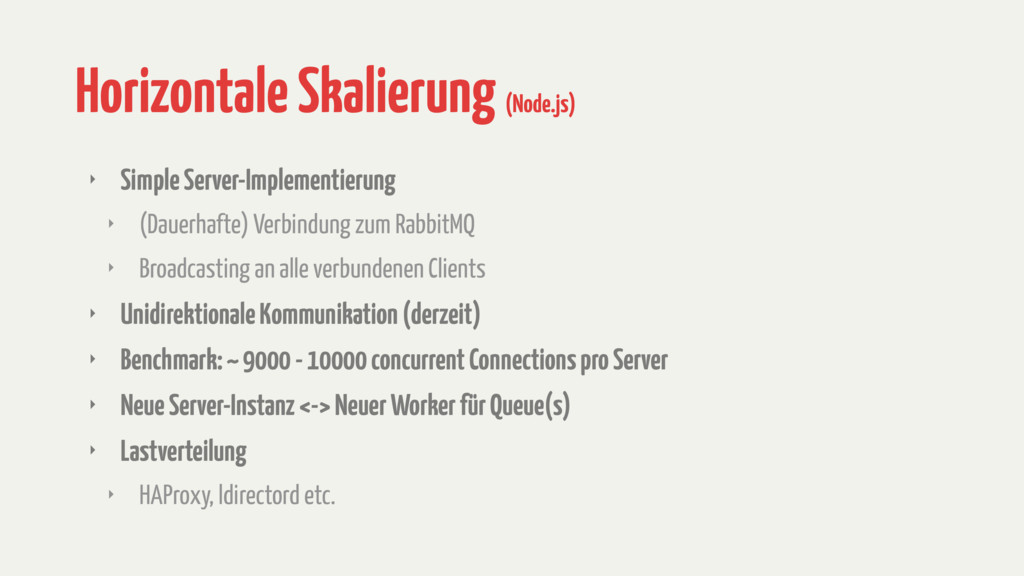

50. Horizontale Skalierung (Node.js) ‣ Simple Server-Implementierung ‣ (Dauerhafte) Verbindung zum RabbitMQ ‣ Broadcasting an alle verbundenen Clients ‣ Unidirektionale Kommunikation (derzeit) ‣ Benchmark: ~ 9000 - 10000 concurrent Connections pro Server ‣ Neue Server-Instanz <-> Neuer Worker für Queue(s) ‣ Lastverteilung ‣ HAProxy, ldirectord etc.

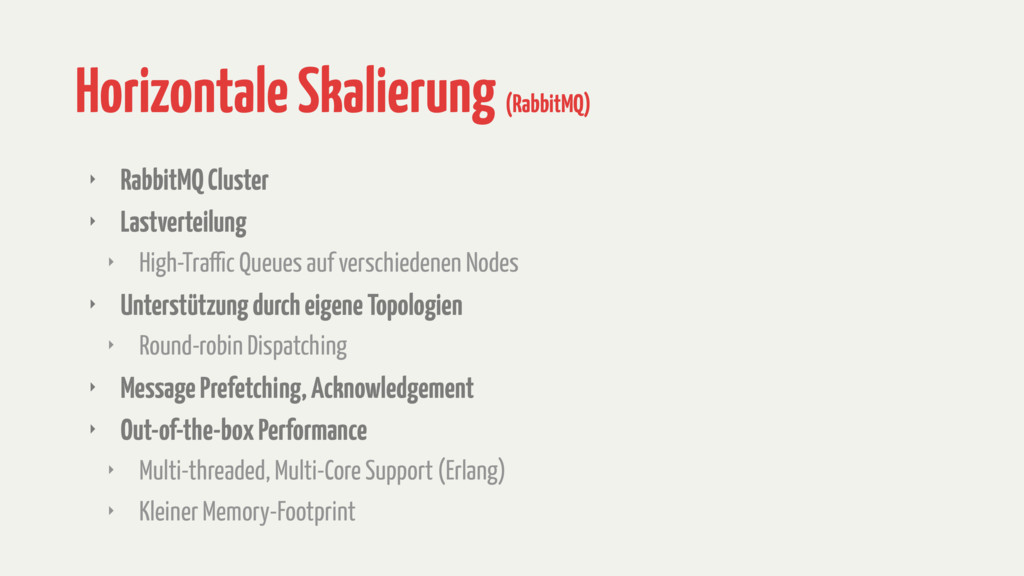

51. Horizontale Skalierung (RabbitMQ) ‣ RabbitMQ Cluster ‣ Lastverteilung ‣ High-Traffic Queues auf verschiedenen Nodes ‣ Unterstützung durch eigene Topologien ‣ Round-robin Dispatching ‣ Message Prefetching, Acknowledgement ‣ Out-of-the-box Performance ‣ Multi-threaded, Multi-Core Support (Erlang) ‣ Kleiner Memory-Footprint

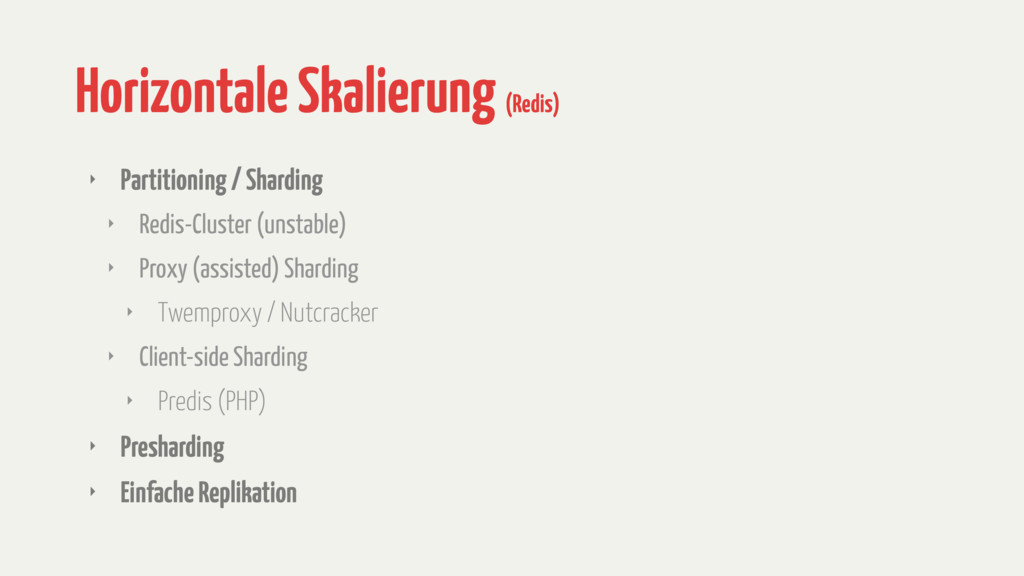

52. Horizontale Skalierung (Redis) ‣ Partitioning / Sharding ‣ Redis-Cluster (unstable) ‣ Proxy (assisted) Sharding ‣ Twemproxy / Nutcracker ‣ Client-side Sharding ‣ Predis (PHP) ‣ Presharding ‣ Einfache Replikation
53. WHITELABELS FTW! ANFORDERUNG #4

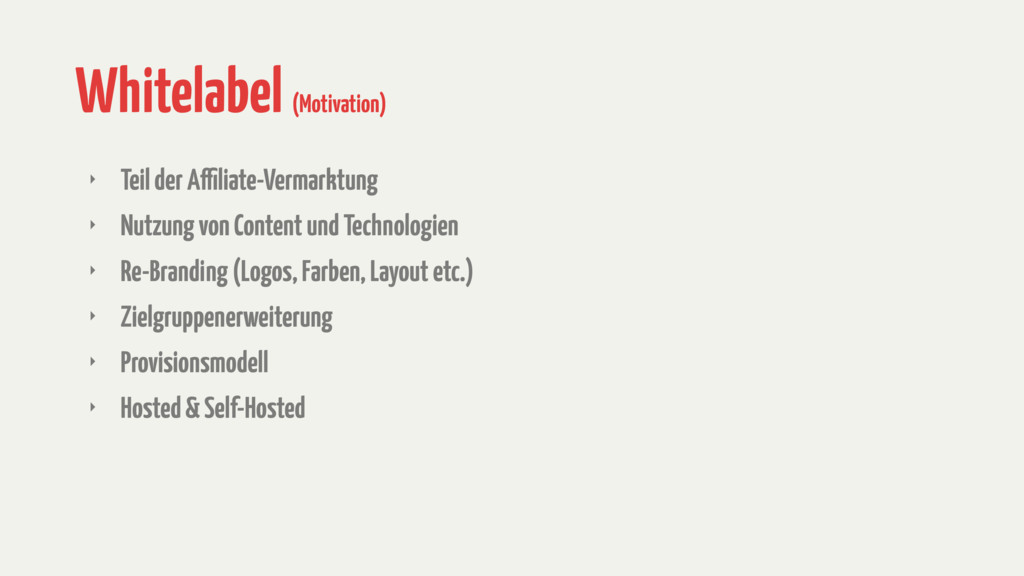

54. Whitelabel (Motivation) ‣ Teil der Affiliate-Vermarktung ‣ Nutzung von Content und Technologien ‣ Re-Branding (Logos, Farben, Layout etc.) ‣ Zielgruppenerweiterung ‣ Provisionsmodell ‣ Hosted & Self-Hosted

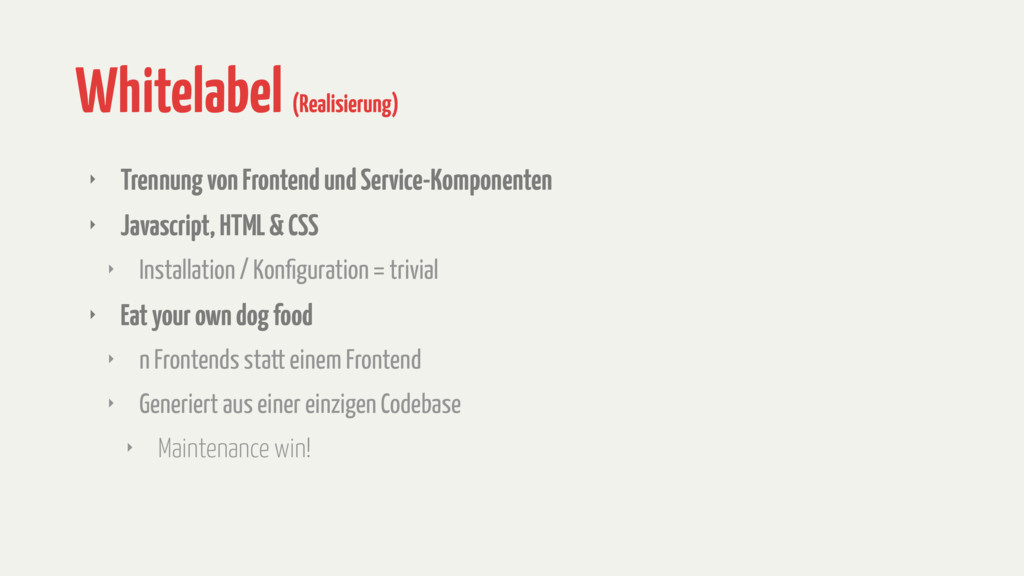

55. Whitelabel (Realisierung) ‣ Trennung von Frontend und Service-Komponenten ‣ Javascript, HTML & CSS ‣ Installation / Konfiguration = trivial ‣ Eat your own dog food ‣ n Frontends statt einem Frontend ‣ Generiert aus einer einzigen Codebase ‣ Maintenance win!
56. RAINBOW POOPIN' UNICORN?

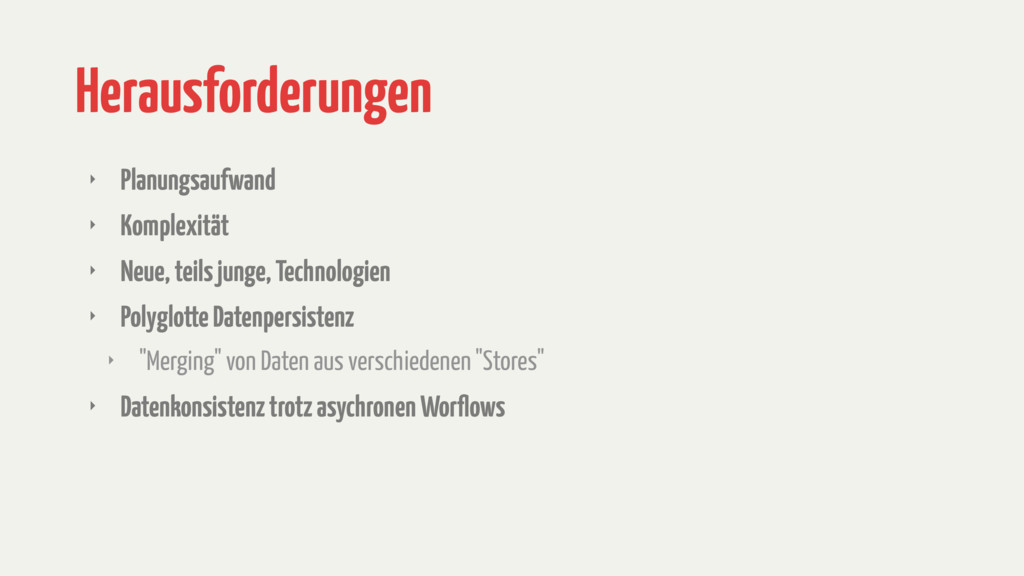

57. Herausforderungen ‣ Planungsaufwand ‣ Komplexität ‣ Neue, teils junge, Technologien ‣ Polyglotte Datenpersistenz ‣ "Merging" von Daten aus verschiedenen "Stores" ‣ Datenkonsistenz trotz asychronen Worflows

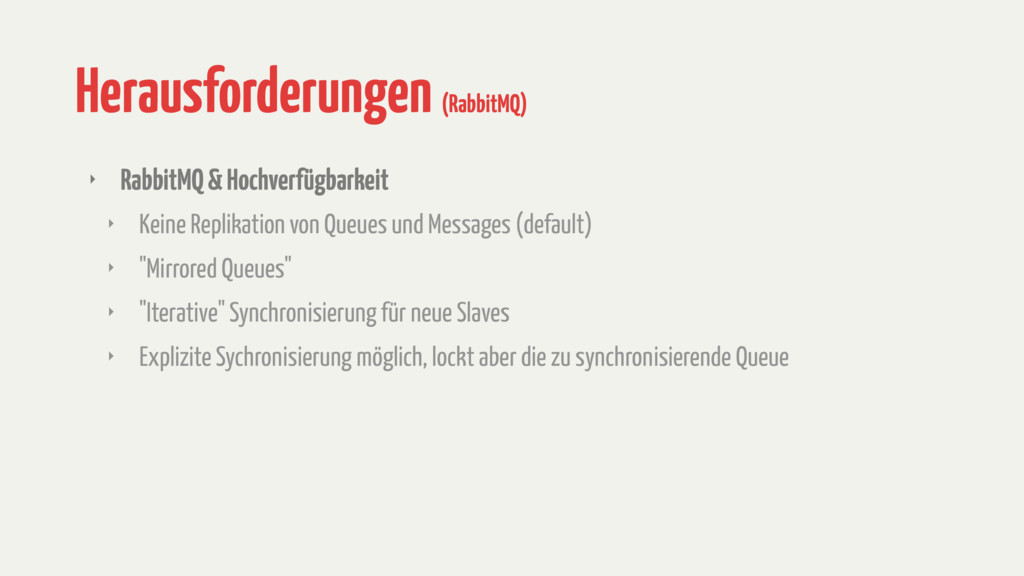

58. Herausforderungen (RabbitMQ) ‣ RabbitMQ & Hochverfügbarkeit ‣ Keine Replikation von Queues und Messages (default) ‣ "Mirrored Queues" ‣ "Iterative" Synchronisierung für neue Slaves ‣ Explizite Sychronisierung möglich, lockt aber die zu synchronisierende Queue
59. Herausforderungen (Redis) ‣ Redis-Cluster nicht vor Version 3.0 ‣ Sharding / Partitioning Limitierungen ‣ Operationen mit mehr als einem Key problematisch ‣ Kein Support für Transactions mit mehreren Keys ‣ Client-seitiges Partitioning auf Kosten von Performance ‣ Hinzufügen von neuen Nodes nicht trivial ‣ ...bis unöglich bei Client-seitigem Partitioning ‣ Presharding als Workaround
60. VIELEN DANK!
61. FRAGEN..?
