1. REDES INFORMÁTICAS TIC 4º ESO – © Edu Molina 2017
2. ¿QUÉ ES UNA RED DE ORDENADORES? Conjunto de ordenadores conectados entre • sí que pueden compartir datos (imágenes, documentos,...) y recursos (impresoras, discos duros,...). Una red puede estar formada por dos ordenadores o llegar • incluso a tener conectados millones de ordenadores repartidos por todo el mundo (como Internet).
4. ¿PARA QUÉ SE USAN? Compartir recursos. • Compartir • información. •Compartir servicios. Ahorro • económico. Ge • stión centralizada.
5. Tipos de Redes Según su tamaño o radio de 1. cobertura •Redes PAN (Personal Area Networks) •Redes LAN (Local Area Networks) •Redes MAN (Metropolitan Area Networks) •Redes WAN (Wide Area Networks)
6. Tipos de Redes Según su nivel de acceso o 2. privacidad INTERNET • INTRANET • EXTRANET •
7. Tipos de Redes Según su relación funcional 3. •Cliente-Servidor •Redes entre iguales o Peer to Peer (P2P)
8. Tipos de redes según su tamaño o radio de cobertura Redes de • Área Personal (PAN) (Personal Area Networks): comunica dispositivos en un radio de pocos metros, por ejemplo, un teléfono con un ordenador. Redes de Área Local (LAN) (Local • Area Networks): pequeña extensión, como en una casa, en un instituto, universidad o empresa. Redes de Área Metropolitana (MAN) ( • Metropolitan Area Networks): para una ciudad. Redes de Área Extensa (WAN) (Wide • Area Networks): conectan equipos entre ciudades, países o continentes distintos.
10. Tipos de redes según su nivel de acceso o privacidad INTERNET • : Es una red mundial de redes de ordenadores. INTRANET: • Es una red local que utiliza herramientas de Internet (web, correo, ftp,...). Se puede considerar como una Internet privada que funciona dentro de una misma institución. EXTRANET: • Es una red privada virtual; es parte de la Intranet de una organización que se extiende a usuarios fuera de ella. Es una conexión por Internet para comunicaciones entre empresa y proveedores, de empresa a empresa, de empresas a consumidores.

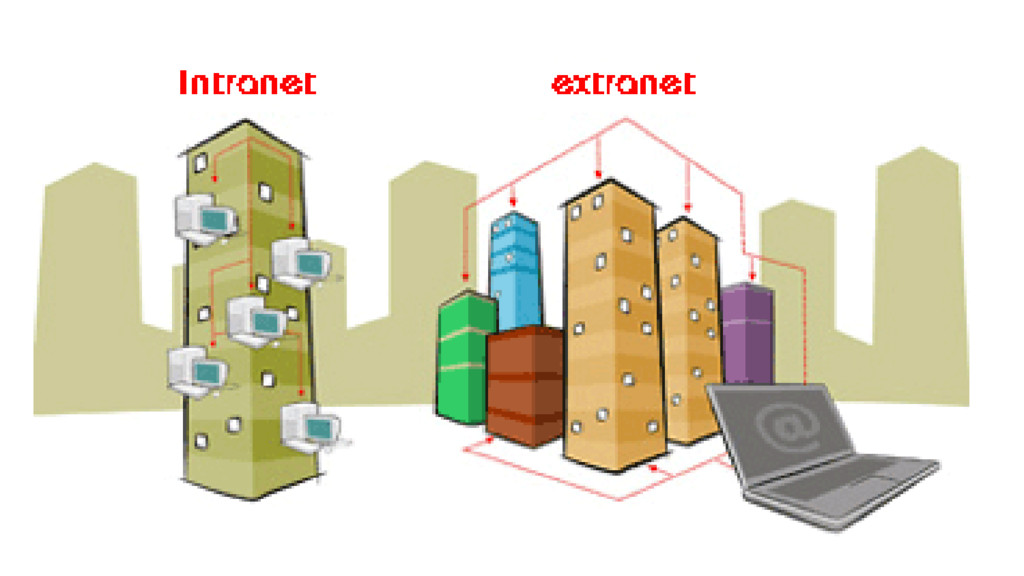

12. INTRANET
14. Ejemplo - AMAZON ACCESO PARA LOS TRABAJADORES Y DIRECTIVOS DE LA EMPRESA ACCESO CLIENTES Y PROVEEDORES ACCESO PARA PÚBLICO EN GENERAL. UN USUARIO REGISTRADO Y CONECTADO NAVEGA POR LA EXTRANET
15. Tipos de redes según su relación funcional Cliente • -Servidor: Los clientes utilizan los recursos compartidos y los servicios que proporcionan los servidores (ordenadores que centralizan los recursos y servicios): web, datos, impresión, etc. Redes entre iguales o Peer • to Peer (P2P): Todos los dispositivos pueden actuar como clientes o servidores. Permiten el intercambio de archivos entre los ordenadores interconectados.
17. CONCEPTOS BÁSICOS SOBRE REDES Protocolo: • Es el lenguaje y el conjunto de reglas por las que emisor y receptor se comunican. El protocolo más utilizado es el de Internet: TCP/IP Direcci • ón IP privada: Identifica a cada dispositivo en la red. Está formado por 4 números separados por puntos, con valores del 0 al 255. Un ejemplo puede ser 192.168.1.33

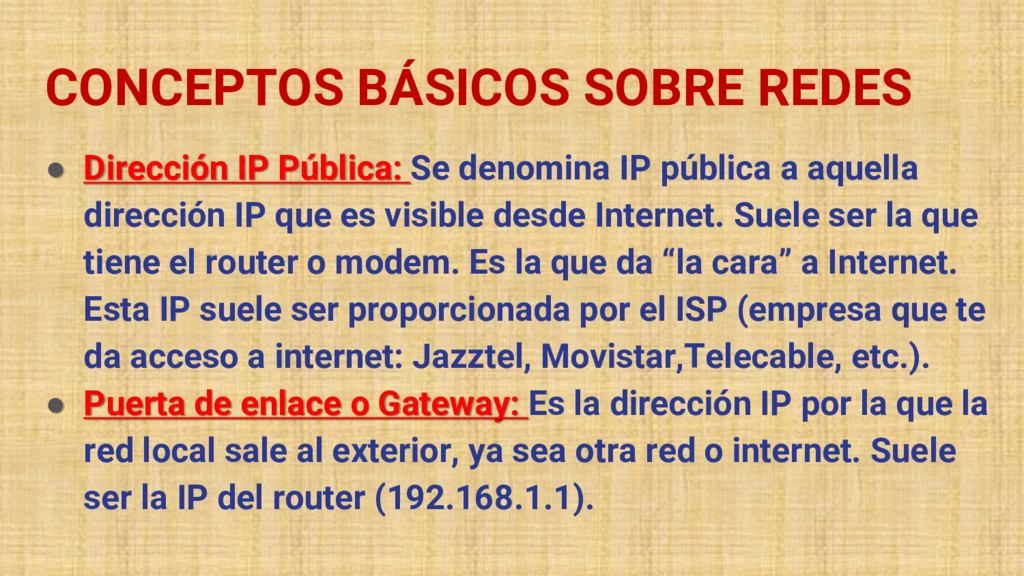

18. CONCEPTOS BÁSICOS SOBRE REDES Direcci • ón IP Pública: Se denomina IP pública a aquella dirección IP que es visible desde Internet. Suele ser la que tiene el router o modem. Es la que da “la cara” a Internet. Esta IP suele ser proporcionada por el ISP (empresa que te da acceso a internet: Jazztel, Movistar,Telecable, etc.). Puerta de enlace o Gateway: • Es la dirección IP por la que la red local sale al exterior, ya sea otra red o internet. Suele ser la IP del router (192.168.1.1).
19. CONCEPTOS BÁSICOS SOBRE REDES • Máscara de subred: En realidad la IP por si sola no sirve para identificarnos en la red. Tenemos que acompañarla siempre con la máscara de subred, la cual, a efectos prácticos es otra IP pero cuya numeración casi siempre va a estar compuesta por el número cero y el número 255. Por ejemplo: imaginad que en casa tenemos un ordenador, una Xbox 360 conectada a Internet y un iPad. La IP del primero es 192.168.1.2, la del segundo 192.168.1.3 y la del tercero 192.168.1.4. Como podéis ver, los tres primeros números son iguales mientras que el último cambia. Pues es precisamente con la máscara de subred como identificamos esa parte fija de la IP de la parte variable. ¿Cómo? De una manera muy sencilla, marcando la parte que no varía con 255 y la parte que sí lo hace con 0. Así que, siguiendo el ejemplo anterior, la máscara de subred sería 255.255.255.0
20. CONCEPTOS BÁSICOS SOBRE REDES • Grupo de trabajo: Los equipos se agrupan en subredes para facilitar su uso y compartir recursos. Para que los equipos de una misma red puedan comunicarse han de estar en el mismo grupo de trabajo (por defecto los ordenadores pertenecen al grupo de trabajo WorkGroup).
21. CONCEPTOS BÁSICOS SOBRE REDES DNS ( • Sietma de Nombres de Dominio): Las direcciones IP son difíciles de recordar. Por ellos se utiliza el DNS que asocia a las direcciones IP un conjunto de palabras fáciles de recordar. Por ejemplo: NO ES LO MISMO ESCRIBIR LA DNS DEL PERIÓDICO EL MUNDO (www.elmundo.es) que su dirección IP 193.110.128.109 Los servidores DNS tienen su propia IP a la que accedemos para • convertir lo escrito como texto en la dirección del navegador en la IP donde conectarse.
22. DIRECCIÓN IP PRIVADA DEL EQUIPO NORMALMENTE LA IP DEL ROUTER AL QUE NOS CONECTAMOS IDENTIFICA QUE 192.168.1 ES LA PARTE FIJA DE LA IP Y QUE EL 33 ES LA PARTE VARIABLE DIRECCIONES IP DE LOS SERVIDORES DNS QUE NUESTRA CONEXIÓN VA A USAR
23. CONCEPTOS BÁSICOS SOBRE REDES DIRECCIÓN MAC : Identificador único de un dispositivo de red. Consta de un identificador hexadecimal de 6 bytes (48 bits). Cualquier dispositivo de red (tarjeta ethernet, wifi, router, …) tiene su propia MAC que es única en el mundo.
24. Dispositivos de Interconexión Tarjetas de Red. • Routers • . Cables de Red. • Dispositivos para comunicar varios equipos de una misma • red entre sí.
25. Tarjetas de red Son los dispositivos a través de los cuales se envía información entre la red y el equipo.
26. Routers

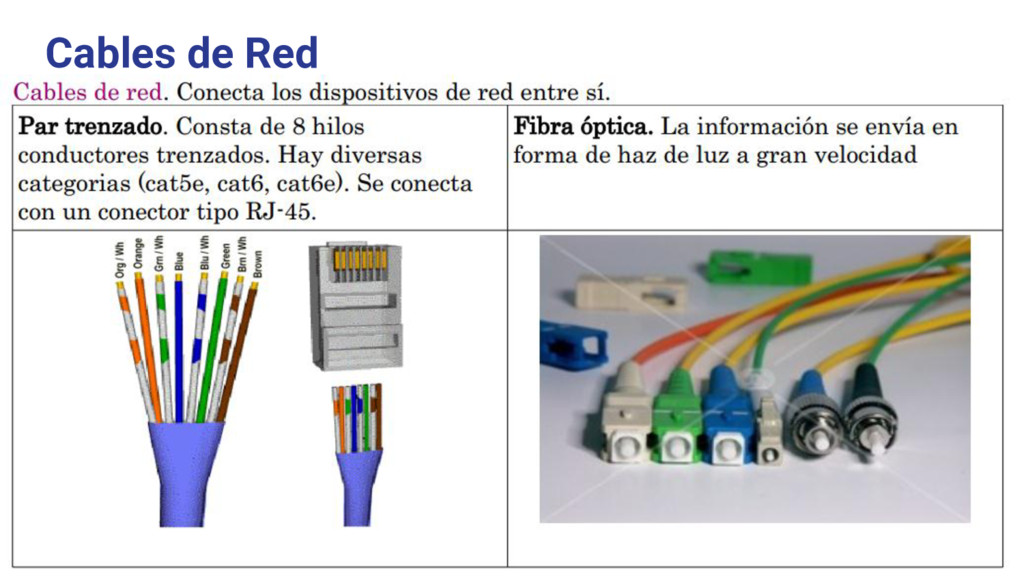

27. Cables de Red
28. Dispositivos para comunicar varios equipos de una misma red entre sí
29. TIPOS DE CONEXIÓN SEGÚN TOPOLOGÍA
30. TIPOS DE CONEXIÓN SEGÚN TECNOLOGÍA (1 de 3) Red cableada: Puede utilizar cable de pares trenzados o fibra óptica.
31. TIPOS DE CONEXIÓN SEGÚN TECNOLOGÍA (2 de 3) Redes inalámbricas: Puede ser mediante Wifi, Wimax, Bluetooth, infrarrojos, vía satélite y por telefonía móvil.
32. TIPOS DE CONEXIÓN SEGÚN TECNOLOGÍA (3 de 3) Red eléctrica (PLC): Se aprovecha las líneas eléctricas. Sólo es necesario un enchufe.
