2018年度 化学工学特論２ 第１４回

これまでを少し思い出しましょう
データ解析がどのように応用されるのか？
回帰モデル・クラス分類モデルの応用例
モデルの構築と予測
誤差
回帰モデルを構築する
どのモデルが良いか？
別のデータを用いてモデルを検証する
検証した結果
誤差をまとめてどう考えるか？
回帰分析 決定係数 r2
回帰分析 RMSE
回帰分析 MAE
クラス分類 混同行列・正解率・精度・検出率
もう一つのモデルの検証方法
クロスバリデーション
クロスバリデーションの補足
モデル選択が必要な手法の例
モデル選択した後は？
どんなXの値でもモデルに入力してよいのか？
モデルの適用範囲・適用領域のイメージ
モデルの適用範囲・適用領域
AD の設定
トレーニングデータの範囲
トレーニングデータの中心からの距離
データ密度
k-NN法
アンサンブル学習
データ密度で AD を設定してみましょう！
スペクトルデータの特徴
スペクトルデータの前処理
単純移動平均 (スペクトルデータ)
線形加重移動平均 (スペクトルデータ)
指数加重移動平均 (スペクトルデータ)
微分
Savitzky-Golay (SG) 法 [1,2]
SG法の例
SG法 (スペクトルデータ)
SG法でスムージングをしてみよう！
手法・ハイパーパラメータ・微分次数はどうする？
① モデルの検証による選択
① モデルの検証による選択 特徴
② ノイズの正規分布性による選択
② ノイズの正規分布性による選択 特徴

Transcript

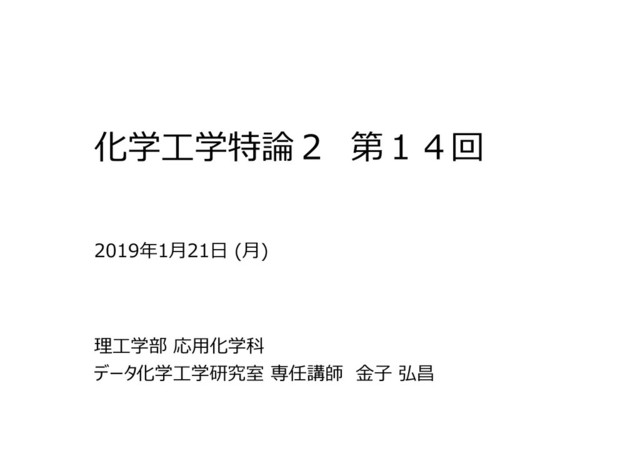

1. 化学⼯学特論２ 第１４回 2019年1月21日 (月) 0 理⼯学部 応用化学科 データ化学⼯学研究室 専任講師 ⾦⼦ 弘昌
2. これまでを少し思い出しましょう 第1,2,3,4回 Pythonの基礎・アルゴリズム • フィボナッチ数列、ソート、アレニウスの式など 第5回 化学⼯学計算 • 連続槽型反応器 一次反応・逐次反応、律速 第6回 データ分布、検定 • 少ないデータから、真の平均の範囲を推定する 第7回 相関係数 • 少ないデータから、真の相関係数の範囲を推定する 第8回 実験計画法 • 多くの実験候補の中から、どうやって少数の候補を選ぶか︖ 第9回 化学構造の扱い • 化学構造の数値表現、分⼦量の計算とか 1
3. これまでを少し思い出しましょう 第10回 データの可視化 • 多くの変数で表現されたデータを、平⾯上に⾒えるようにする ⁃ 主成分分析、tSNE 第11回 クラスタリング、クラス分類 • クラスタリング: サンプルを塊ごとに自動的に分ける ⁃ 階層的クラスタリング • クラス分類: サンプルをクラスの情報(正解)に基づいて分類する ⁃ 決定木、ランダムフォレスト 第12回 回帰分析 • 説明変数 X と目的変数 y との間の定量的関係を求める ⁃ PLS, LASSO 2
4. データ解析がどのように応用されるのか︖ 分⼦設計 材料設計 プロセス管理・スペクトル解析 • Chemoinformatics (ケモインフォマティクス) Chemistry + Informatics • Materialsinformatics (マテリアルズインフォマティクス) Materials + Informatics • Processinformatics (プロセスインフォマティクス) Process + Informatics 3
5. 回帰モデル・クラス分類モデルの応用例 4 X: 説明変数 y: 目的変数 回帰モデル クラス分類モデル y = f( X ) モデリング データベース yの推定値 新しいデータ xnew 構造記述⼦*など 予測 物性・活性など x1 x2 1 2 2 1 3 3 データ1 データ2 データ3 例) X: 2変数 データ数: 3 線形モデル *化学構造の情報を数値化したもの 例) 分⼦量、炭素原⼦の数、 ベンゼン環の数 y 活性なし 活性なし 活性あり 1 2 3 1 2 3 クラス分類 モデル
6. 回帰モデル・クラス分類モデルの応用例 5 X: 説明変数 y: 目的変数 回帰モデル クラス分類モデル y = f( X ) モデリング データベース yの推定値 新しいデータ xnew 構造記述⼦*など 予測 物性・活性など x1 x2 1 2 2 1 3 3 データ1 y 5.1 3.9 9.2 データ2 データ3 例) X: 2変数 データ数: 3 線形モデル y = x1 + 2x2 + 誤差 回帰モデル *化学構造の情報を数値化したもの 例) 分⼦量、炭素原⼦の数、 ベンゼン環の数
7. モデルの構築と予測 構築すべきモデル • フィッティング精度 (モデル構築用データに対する精度) が高い ⁃ データにはノイズが内在するため、完璧に適合するモデルは 意味が無い • 予測精度 (新しいデータに対する予測性能) が高い • 分かりやすい 予測する際に望まれること • 精度良く (誤差が小さいように) 予測したい • モデルの信頼性を知りたい (どれくらいの予測誤差になりそうか︖) ⁃ 推定したいデータによって、モデルの信頼性は異なる → モデルの適用範囲 • 迅速に予測したい 6
8. 誤差 7 精度が高い 誤差が小さい 例) 世界で一番精度の高い時計・・・誤差は160億年に±1秒 モデル誤差 測定誤差  測定ごとにばらつく誤差  一定の傾向を持った誤差 例) 温度計への汚れ付着  実測値と回帰モデルによる計算値および推定値との 間の誤差 モデル構築においては、測定誤差とモデル誤差を考慮に入れる必要がある 仕方のない誤差もある (誤差 0 にはできない)
9. 回帰モデルを構築する 8 x y ある x から y を推定する回帰モデルを構築する y = f( x ) の f を決定する データ
10. どのモデルが良いか︖ 9 x y x y x y A: 線形モデル y = a1 x + a2 B: 非線形モデル1 C: 非線形モデル2 フィッティング誤差の小さい C が良いか︖ モデル誤差 (フィッティング誤差)
11. 別のデータを用いてモデルを検証する 10 x y : モデル構築に用いたデータ (トレーニングデータ) : モデル構築に用いていないデータ (バリデーションデータ) データ
12. 検証した結果 11 x y x y x y モデル誤差 (予測誤差) A: 線形モデル ◦ B: 非線形モデル1 ◎ C: 非線形モデル2 × 線形モデルで十分か 予測精度が 高いモデル モデルがトレーニング データに過度に適合 (オーバーフィッティング) 適切な回帰モデルを構築するためには、 フィッティング誤差だけでなく、予測誤差を考慮に入れることが重要
13. 誤差をまとめてどう考えるか︖ 複数の誤差を一つの指標で表して、モデルの良し悪しを検討する 回帰分析 • 決定係数 r2 • 根平均二乗誤差 (Root Mean Squared Error, RMSE) • 平均絶対誤差 (Mean Absolute Error, MAE) など クラス分類 • 混同⾏列 (confusion matrix) を計算したのちの、 正解率、精度、検出率、誤検出率、Kappa係数など 12 回帰モデル・クラス分類モデルを評価・比較するためのモデルの検証 (Model validation) https://datachemeng.com/modelvalidation/
14. 回帰分析 決定係数 r2 目的変数のばらつきの中で、回帰モデルによって説明できた割合 1に近いほど回帰モデルの”性能”が高い • どんな“性能”かは、r2 を計算したデータセット・推定値による 相関係数 r を二乗したものとは異なる 異なるデータセットの間で r2 を比較してはいけない 13 ( ) ( ) 2 ( ) ( ) EST 2 1 2 ( ) A 1 1 n i i i n i i y y r y y = = − = − −  
    y(i)︓i 番目のサンプルにおける 目的変数の値 yEST (i)︓i 番目のサンプルにおける 目的変数の推定値 yA ︓目的変数の平均値 n︓サンプル数
15. 回帰分析 RMSE 平均的な誤差の大きさ 0 に近いほど回帰モデルの”性能”が高い • どんな“性能”かは、RMSE を計算したデータセット・推定値による 異なるデータセットの間で RMSE を比較してはいけない データセットが同じであれば、r2 が大きいほど RMSE は小さい 外れ値 (異常に誤差が大きいサンプル) があると、その値の影響を 受けやすく、RMSE が大きくなりやすい 14 ( )2 ( ) ( ) EST 1 n i i i y y RMSE n = − = 

16. 回帰分析 MAE 平均的な誤差の大きさ 0 に近いほど回帰モデルの”性能”が高い • どんな“性能”かは、MAE を計算したデータセット・推定値による 異なるデータセットの間で MAE を比較しないほうがよい 外れ値 (異常に誤差が大きいサンプル) の影響を受けにくい 15 ( ) ( ) EST 1 n i i i y y MAE n = − = 

17. クラス分類 混同⾏列・正解率・精度・検出率 混同⾏列 (confusion matrix) 16 予測されたクラス 1 (Positive, 陽性) -1 (Negative, 陰性) 実際の クラス 1 (Positive, 陽性) True Positive (TP) False Negative (FN) -1 (Negative, 陰性) False Positive (FP) True Negative (TN) 正解率 = TP + TN TP + FN + FP + TN 検出率 = TP TP + FN 精度 = TP TP + FP 誤検出率 = FP FP + TN など
18. もう一つのモデルの検証方法 トレーニングデータとバリデーションデータに分けるほどサンプルが 多くないとき トレーニングデータとバリデーションデータに分けることで、データに 偏りがでてしまうのが嫌なとき • クロスバリデーション 17
19. クロスバリデーション 例) 3-fold クロスバリデーション 18 X 比較指標の 計算 変数 サンプル y X1 X3 y1 y3 X2 y2 X1 y1 X2 y2 X3 モデル1 y3p y1 y3 y2 y1p y3p y2p ① X2 y2 X3 y3 X1 モデル2 y1p ② X3 y3 X1 y1 X2 モデル3 y2p ③ ① ③ ②
20. クロスバリデーションの補足 Leave-one-out クロスバリデーション • サンプルを１つ除いて、残りのサンプルでモデルを構築し、 除いたサンプルを推定する、ということをサンプル数だけ繰り返す • 特にサンプル数が多いときに、すべてのサンプルでモデルを構築し、 すべてのサンプルを推定することと似てしまうため、望ましくない 2-fold, 5-fold, 10-foldが一般的 データ数が多すぎて、計算時間がかかりすぎてしまうときは、 トレーニングデータとバリデーションデータとを分ける方法のがよい • ディープニューラルネットワーク 19
21. モデル選択が必要な⼿法の例 線形 • 部分最小二乗法 (Partial Least Squares, PLS) • リッジ回帰 (Ridge Regression, RR) • Least Absolute Shrinkage and Selection Operator (LASSO) • Elastic Net 非線形 • Support Vector Machine (SVM) [線形も] • Support Vector Regression (SVR) [線形も] • 決定木 (Decision tree) • ランダムフォレスト (Random Forest, RF) • ディープニューラルネットワーク 20 https://datachemeng.com/forstudentsresearchers/
22. モデル選択した後は︖ トレーニングデータを用いてモデル構築 バリデーションデータを用いた検証、もしくはクロスバリデーションにより モデル選択 テストデータを用いて選択されたモデルの最終チェック • PLS と SVR とでどちらがよいか︖ • モデルがどのくらいの予測性能を持っているか︖ モデルの適用範囲を考慮して、モデルを用いた推定 21
23. どんなXの値でもモデルに入⼒してよいのか︖ 22 物性(活性)推定モデル y=f(X) X y 入⼒ 出⼒ 入⼒してはいけない X の値がある︕ モデルの適用範囲・適用領域 (Applicability Domain, AD) [1-3] [1] I. V. Tetko, et al., J. Chem. Inf. Model. 2008, 48, 1733. [2] D. Horvath, G. Marcou, A. Varnek, J. Chem. Inf. Model. 2009, 49, 1762. [3] H. Kaneko, M. Arakawa, K. Funatsu, AIChE J. 2011, 57, 1506.
24. モデルの適用範囲・適用領域のイメージ 夏は暑い • 夏であっても涼しい日はある • クーラーの効いた部屋にいれば暑くない • 北極や南極などでは夏でも寒い 炭化水素のデータで構築した水溶解度を推定するモデル • アルコールの水溶解度を正しく推定できるか︖ 23
25. モデルの適用範囲・適用領域のイメージ 24 x y : トレーニングデータ : 推定したいデータ : モデル x と y の真の関係 誤差大 誤差大 誤差大 適用範囲内 適用範囲内
26. モデルの適用範囲・適用領域 25 QSAR [1-3] QSPR [4-6] 『モデルが十分な性能を発揮できるデータ領域』 を定めよう︕ モデルの適用範囲・適用領域 (Applicability Domain, AD) モデルの適用範囲・適用領域 (Applicability Domain, AD) 予測したいデータによって、モデルの信頼性は異なる [1] R.P. Sheridan, et al., J. Chem. Inf. Comput. Sci., 44, 1912-1928 (2004) [2] I.V. Tetko, et al., Drug Discov. Today, 11, 700-707 (2006) [3] D. Horvath, et al., J. Chem. Inf. Model, 49, 1762-1776 (2009) [4] P. Bruneau, N.R. McElroy, J. Chem. Inf. Model, 46, 1379-1387(2006) [5] A. Schwaighofer, et al., J. Chem. Inf. Model, 47, 407-424 (2007) [6] Alexandre V., Igor B., J. Chem. Inf. Model, 52, 1413-1437 (2012) 適切にモデルの適用範囲を設定し、 推定するときは適用範囲内かどうか判断する必要がある
27. AD の設定 トレーニングデータの範囲 [1] トレーニングデータの中⼼からの距離 [2,3] データ密度 [4,5] アンサンブル学習 [6] 26 [1] H. Kaneko, et al., Comput. Chem. Eng. 35 (2011) 1135–1142. [2] S. Dimitrov, et al., J. Chem. Inf. Model. 45 (2005) 839–849. [3] I. Sushko, et al., J. Chem. Inf. Model. 50 (2010) 2094–2111. [4] I.I. Baskin, et al., Mol. Inf. 29 (2010) 581–587. [5] H. Kaneko, et al., Chemometr. Intell. Lab. Syst. 58 (2001) 109–130. [6] H. Kaneko, et al., J. Chem. Inf. Model. 54 (2014) 2469-2482.
28. トレーニングデータの範囲 モデル構築用データにおける各説明変数 X の範囲 変数間の相関が大きい場合は、凸包や主成分分析後のスコアを利用 27 x1 x2 : トレーニングデータ : 予測データ x1 x2
29. トレーニングデータの中⼼からの距離 モデル構築用データの平均までの距離 変数間の相関が大きい場合は、マハラノビス距離を用いる 28 x1 x2 : トレーニングデータの平均 : トレーニングデータ : 予測データ
30. データ密度 モデル構築用データが密に存在する領域が適用範囲内 29 x1 x2 : トレーニングデータ : 予測データ
31. データ密度 k最近傍法 (k-Nearest Neighbor method, k-NN) One-Class Support Vector Machine (OCSVM) データ密度が高い モデルの適用範囲内 30 https://datachemeng.com/knn/ https://datachemeng.com/ocsvm/
32. k-NN法 31 例) k = 3 x1 x2 データ密度 : 高い データ密度 : 低い 距離 : 小さい 距離 : 大きい
33. アンサンブル学習 複数個のモデルを構築し、それらによる予測値の分散(ばらつき)を用いて 適用範囲を評価 例えば、 • トレーニングデータのサンプル • 記述⼦ をランダムに選択して複数モデルを構築 32 データセット サブデータセット1 サブデータセット2 サブデータセット3 例) モデルを3つ構築した場合 モデル3 予測データ x モデル2 モデル1 ypred 1 ypred 2 ypred 3 ばらつき 大 なら 適用範囲外
34. データ密度で AD を設定してみましょう︕ 33
35. スペクトルデータの特徴 波⻑ (波数) が近いと、吸光度 (強度) の値も似ている ノイズが含まれる 吸光度 (強度) の極大値 (ピーク) 以外のデータも重要 34
36. スペクトルデータの前処理 平滑化 (スムージング) • スペクトル・時系列データを “均す (ならす)” ことでノイズを低減する • やりすぎて極大値・極小値の情報が消えないように注意する 微分 • スペクトル・時系列データの傾きを計算することで、 ⁃ ベースラインを補正する ⁃ 新しいスペクトル情報を抽出する ⁃ 時間変化を得る • 一次微分、二次微分、三次微分、・・・ • 微分するとノイズが大きくなるので注意する 35
37. 単純移動平均 (スペクトルデータ) ある波⻑ (波数) の前後 n 点での強度 (吸光度) の平均値を、 平滑化後の値にする • 波⻑ごとに計算する • (2n+1) を 窓枠の数 と呼ぶ • 端っこの波⻑については、(2n+1) 点とれないこともある 36 波⻑ (波数) 強度 (吸光度) 平均値 (2n+1) 点︓窓枠
38. 線形加重移動平均 (スペクトルデータ) ある波⻑ (波数) の前後 n 点での強度 (吸光度) について、 対象の波⻑から離れるにつれて、線形に重みが小さくなる加重平均の 値を、平滑化後の値にする • (2n+1) を 窓枠の数 と呼ぶ 37 ( ) ( ) ( ) ( ) 1 1 1 1 S, 2 1 1 2 1 2 1 1 2 1 i n i n i i i i n i n i x x n x nx n x x x x n n n − − + − + + − + + + + − + + − + + + = + + + − + + − + + + ⋯ ⋯ ⋯ ⋯ ある波⻑ i における強度を xi とし、平滑化後の値を xS,i とすると、
39. 指数加重移動平均 (スペクトルデータ) ある波⻑ (波数) の前後 n 点での強度 (吸光度) について、 対象の波⻑から離れるにつれて、指数関数的に重みが小さくなる 加重平均の値を、平滑化後の値にする • 波⻑からある程度離れると、重みはほぼ 0 になるため、 窓枠をある程度大きくしておけば、細かい数字は気にしなくてよい 38 2 2 2 1 1 2 S, 2 2 1 i i i i i i x x x x x x α α α α α α α α − − + + + + + + + + = + + + + + + ⋯ ⋯ ⋯ ⋯ ある波⻑ i における強度を xi とし、平滑化後の値を xS,i とすると、 α を 平滑化係数 とよぶ
40. 微分 隣の波⻑・時刻における値との差分をとることで、一次微分 一次微分の値について、隣の波⻑・時刻における値との差分を とることで、二次微分 ・・・ 39
41. Savitzky-Golay (SG) 法 [1,2] データの平滑化と微分とを同時に⾏う方法 • 窓枠のデータを多項式で近似して、多項式の計算値を 平滑化後の値とする • 多項式の微分係数を微分後の値とする ⁃ 波⻑や時刻ごとに計算 スペクトル解析の分野における前処理の方法として一般的 時系列データの前処理法としても有効 [3,4] 40 [1] A. Savitzky, M.J.E. Golay, Anal. Chem. 36, 1627-1639, 1964. [2] 吉村 季織, 高柳 正夫, Journal of Computer Chemistry, Japan, 11, 149-158, 2012 [3] H. Kaneko, K. Funatsu, Ind. Eng. Chem. Res., 54, 12630-12638, 2015. [4] H. Kaneko, K. Funatsu, J. Chem. Eng. Jpn., 50, 422-429, 2017
42. SG法の例 41 1100 1150 1200 1250 1300 0 0.5 1 1.5 2 2.5 3 強度 波長 [nm] 1100 1150 1200 1250 1300 0 0.5 1 1.5 2 2.5 3 吸光度 波長 [nm] 1100 1150 1200 1250 1300 -0.03 -0.02 -0.01 0 0.01 0.02 0.03 0.04 吸光度 波長 [nm] 1100 1150 1200 1250 1300 -4 -2 0 2 4 x 10-3 吸光度 波長 [nm] 元のスペクトル SG法後 SG (1次微分) SG (2次微分)
43. SG法 (スペクトルデータ) 42 t : 波⻑ x: 強度 x = t の多項式 = a2 t2 + a1 t + a0 (例) 窓枠の数  多項式の次数  窓枠の数 を事前に決めなければならない
44. SG法でスムージングをしてみよう︕ 43
45. ⼿法・ハイパーパラメータ・微分次数はどうする︖ ４つの⼿法とハイパーパラメータの値の候補 • 単純移動平均︓窓枠の数 (5, 11, 21, 31, …, 201) • 線形加重移動平均︓窓枠の数 (5, 11, 21, 31, …, 201) • 指数加重移動平均︓平滑化係数 (0.01, 0.02, …, 1) • SG法︓ 多項式の次数 (1, 2, 3, 4) 窓枠の数 (5, 11, 21, 31, …, 201) 微分次数 (場合によってはその組み合わせ) をどのように決めるか︖ 44 ① モデルの検証により選択する ② ノイズの正規分布性により選択する
46. ① モデルの検証による選択 各⼿法・各ハイパーパラメータの値・各微分係数の値で、 回帰分析・クラス分類のモデルの検証を⾏い、 最も検証結果のよい組み合わせを選択する • たとえば、 ⁃ クロスバリデーション推定値の r2 が最も大きい組み合わせ ⁃ バリデーションデータの r2 が最も大きい組み合わせ • モデルの検証︓http://datachemeng.com/modelvalidation/ 45
47. ① モデルの検証による選択 特徴 メリット • モデルの検証の仕方によっては、推定性能の高いモデルを構築できる ⼿法・ハイパーパラメータの値・微分係数 を選択可能 デメリット • 教師ありデータが必要 • モデリングを何回も⾏わなくてはならない (時間がかかる) 46
48. ② ノイズの正規分布性による選択 平滑化前後の値を引くことで、平滑化によって “均(なら)された” ノイズの値を計算できる ノイズは正規分布であると仮定すると、平滑化によって減少したノイズの 分布も正規分布に従う必要がある コルモゴロフ–スミルノフ検定などの正規分布性の検定により、ノイズが 正規分布に従う⼿法・ハイパーパラメータの組み合わせを選択 選択された⼿法・ハイパーパラメータの組の中で、 標準偏差が最も大きい ( = ノイズが最も減少した) 組を選択 詳しくは下の論⽂を参照のこと 47 H. Kaneko, K. Funatsu, J. Chem. Eng. Jpn., 50, 422-429, 2017
49. ② ノイズの正規分布性による選択 特徴 メリット • 教師データ不要 • モデリング不要 (時間がかからない) デメリット • 微分次数は選択できない • 選択の際、モデルの推定性能は考慮されていない 48
