ゲームボーイの通信で遊ぼう!
2026/10/29 レトロゲームから得た学びの発表 #08 にて発表
kimkim0106
October 29, 2026
Transcript
37 slides
2026/10/29 レトロゲームから得た学びの発表 #08 ゲームボーイの通信で 遊ぼう! kimkim0106
自己紹介 kimkim0106 本業はソシャゲのPM・エンジニア (採用とか技術広報も) 好きなゲーム機はゲームボーイカラー 今のところ皆勤賞です!!!!!!!! Website X GitHub VRChat
: kimkim0106.net : @kimkim0106_3218 : kimkim0106 : kimkim0106 2
近況報告 • 8月 アメリカへ遊びに行ってきました • 10月 NT東京に出展しました 3
近況報告 4
近況報告 5
近況報告 6
7

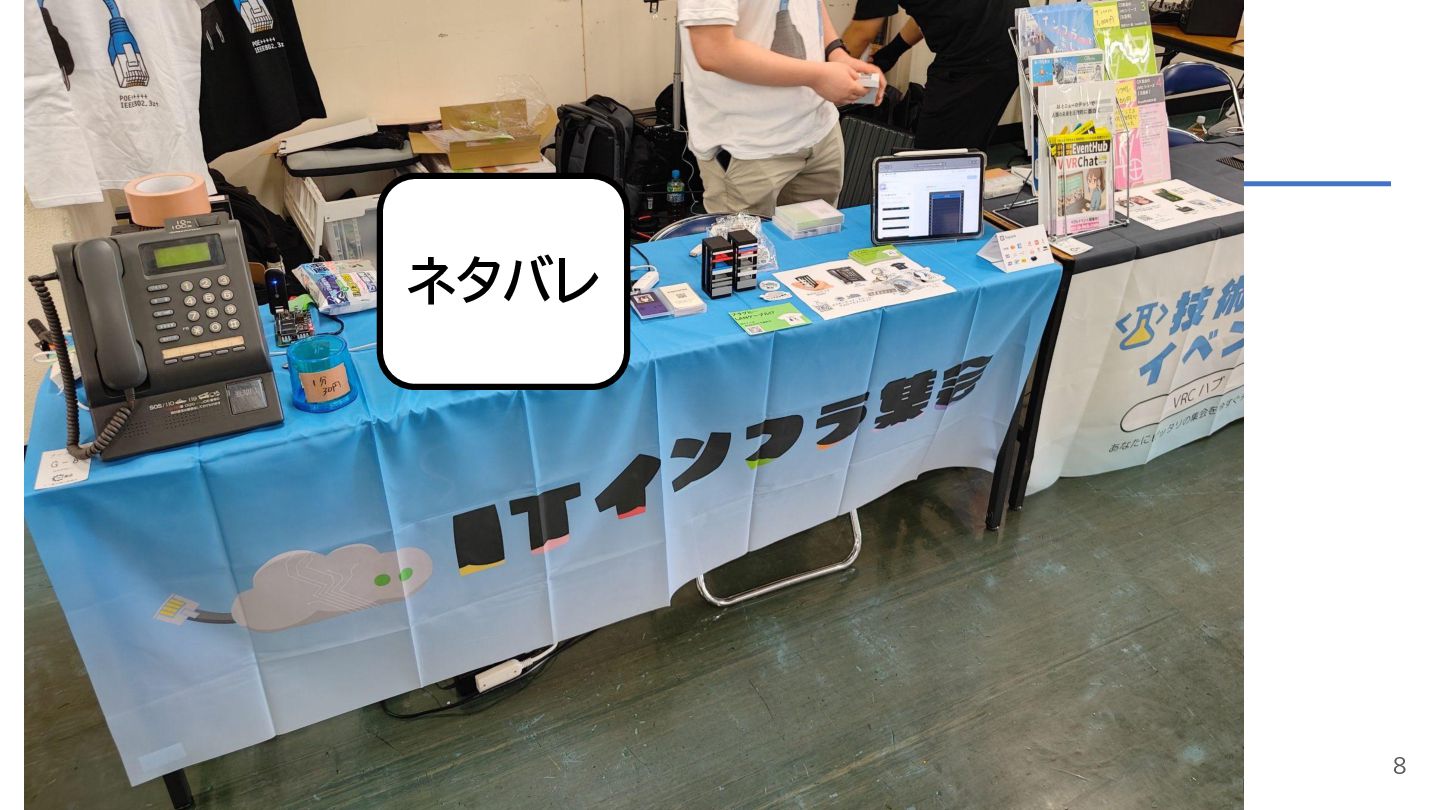

近況報告 ネタバレ 8

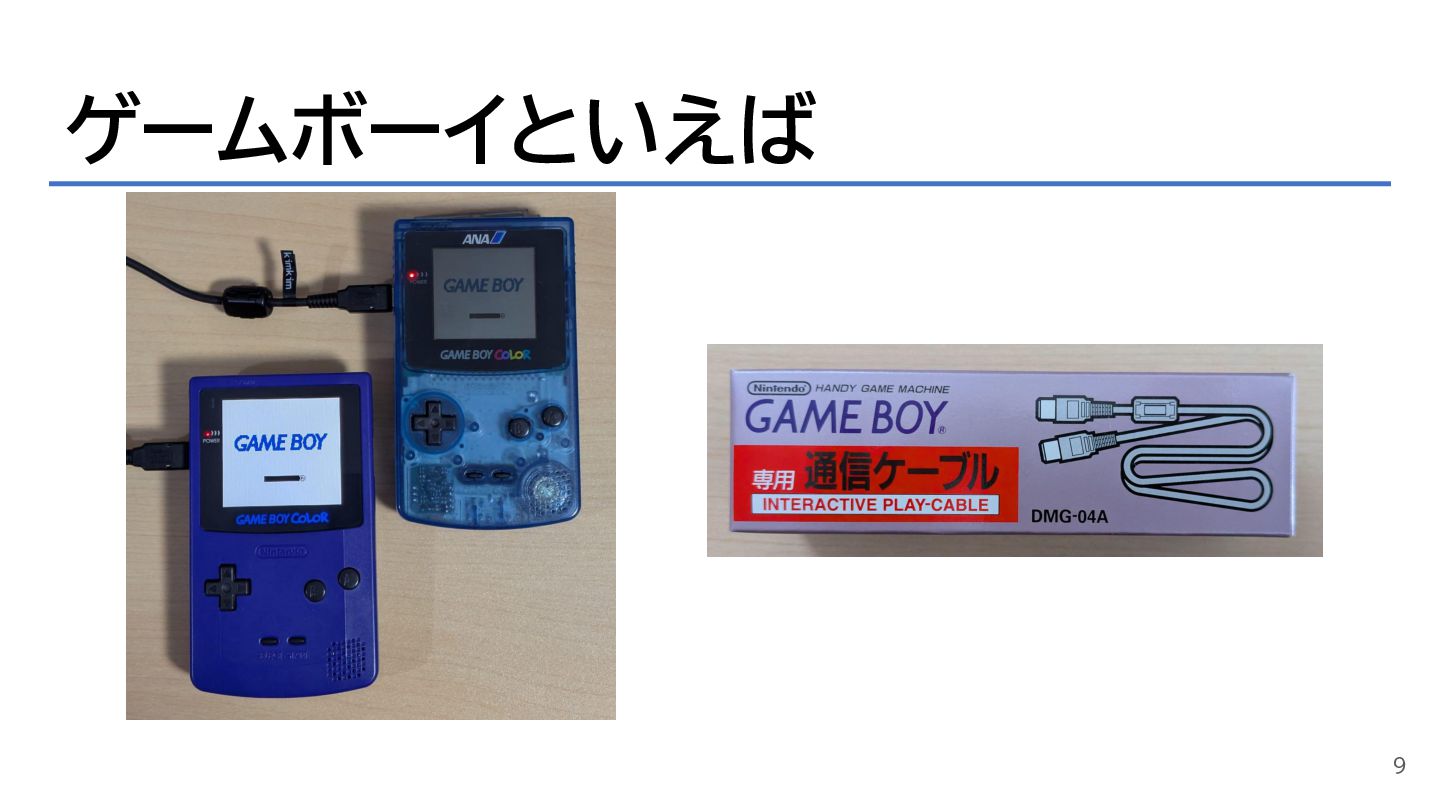

ゲームボーイといえば 9

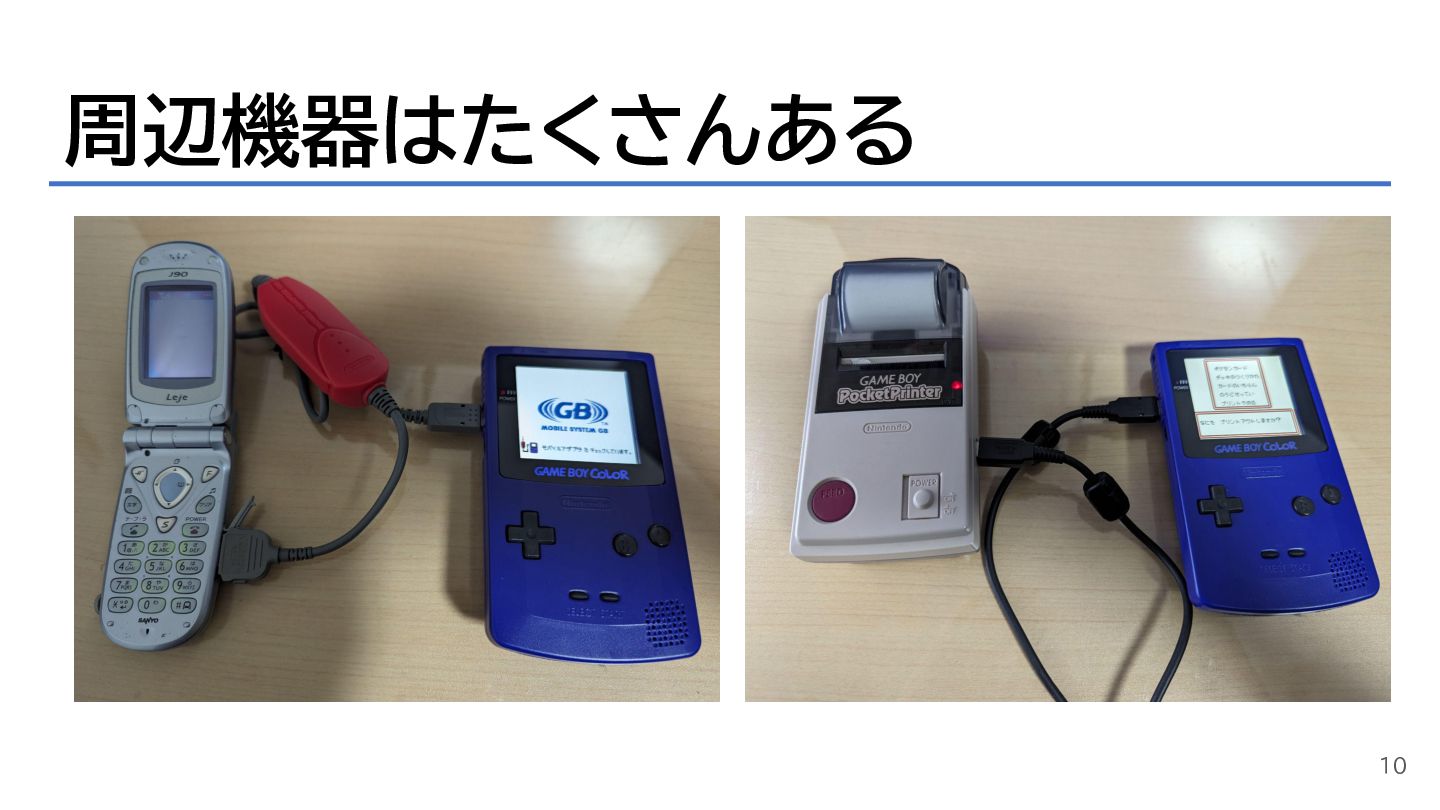

周辺機器はたくさんある 10

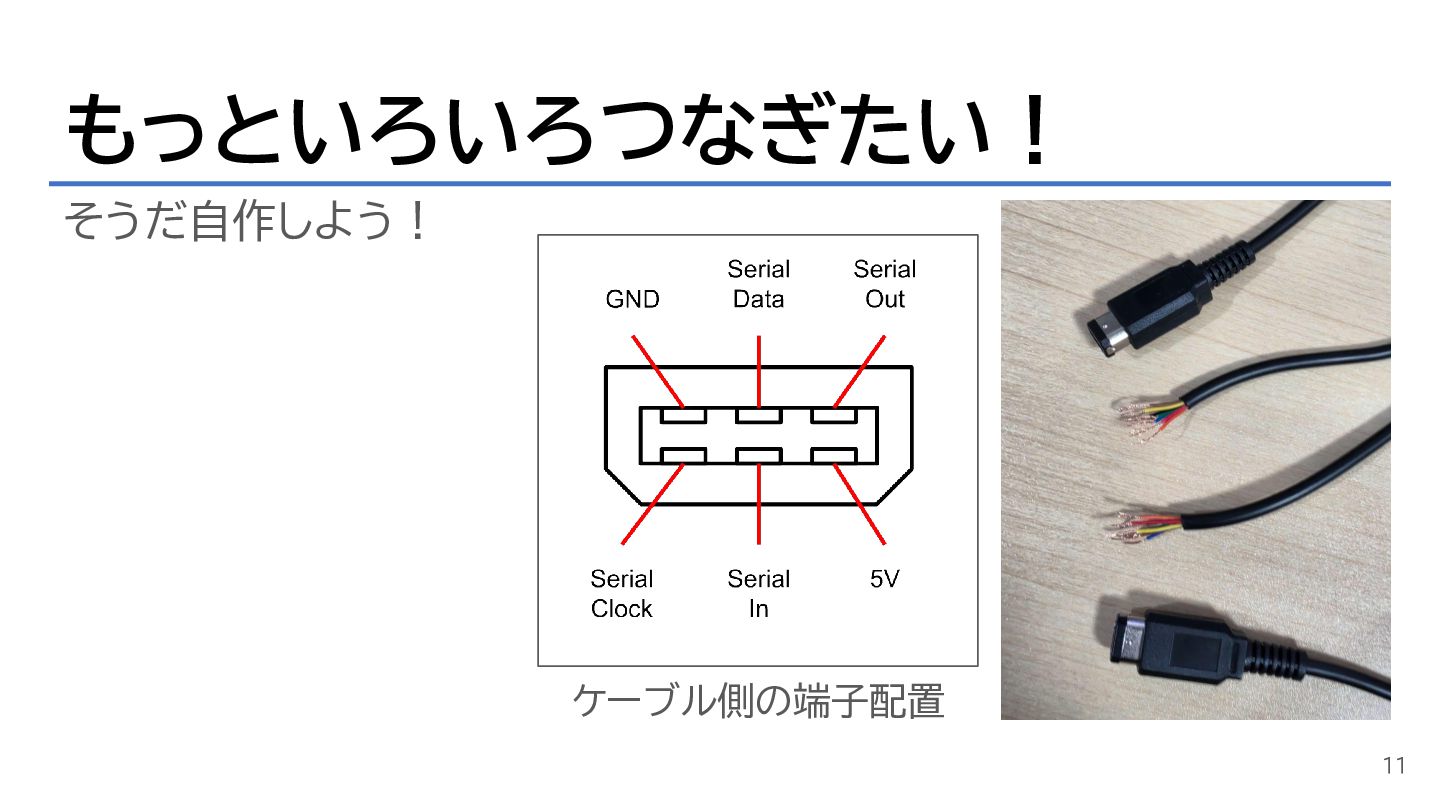

もっといろいろつなぎたい! そうだ自作しよう! ケーブル側の端子配置 11
ゲームボーイの通信仕様 • クロックに合わせて1ビットずつデータを交換する 通信前 1 1 1 1 1 1
1 1 0 0 0 0 0 0 0 0 12
ゲームボーイの通信仕様 • クロックに合わせて1ビットずつデータを交換する 1クロック目 1 1 1 1 1 1
1 0 0 0 0 0 0 0 0 1 13

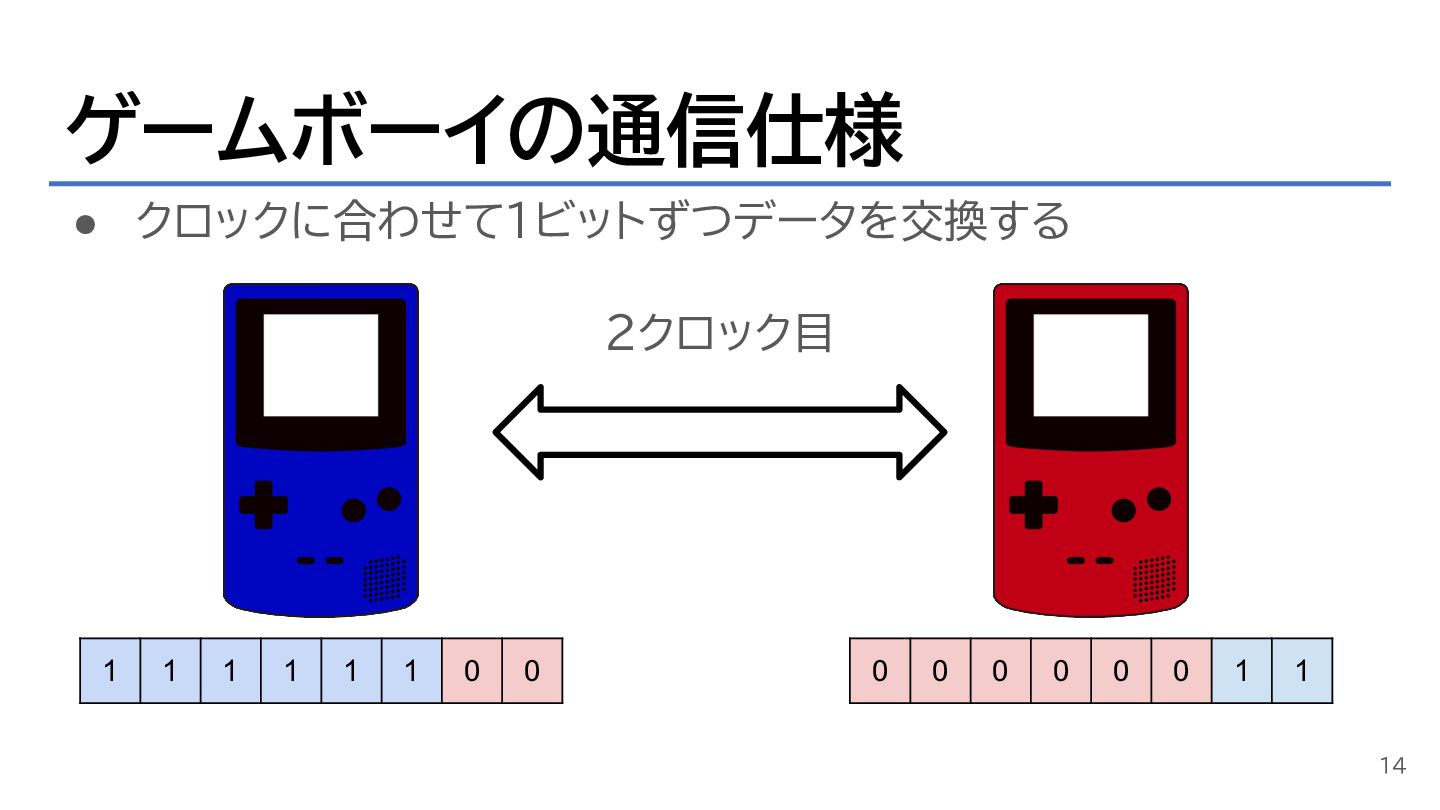

ゲームボーイの通信仕様 • クロックに合わせて1ビットずつデータを交換する 2クロック目 1 1 1 1 1 1
0 0 0 0 0 0 0 0 1 1 14
ゲームボーイの通信仕様 • クロックに合わせて1ビットずつデータを交換する 3クロック目 1 1 1 1 1 0
0 0 0 0 0 0 0 1 1 1 15
ゲームボーイの通信仕様 • クロックに合わせて1ビットずつデータを交換する 4クロック目 1 1 1 1 0 0
0 0 0 0 0 0 1 1 1 1 16
ゲームボーイの通信仕様 • クロックに合わせて1ビットずつデータを交換する 5クロック目 1 1 1 0 0 0
0 0 0 0 0 1 1 1 1 1 17

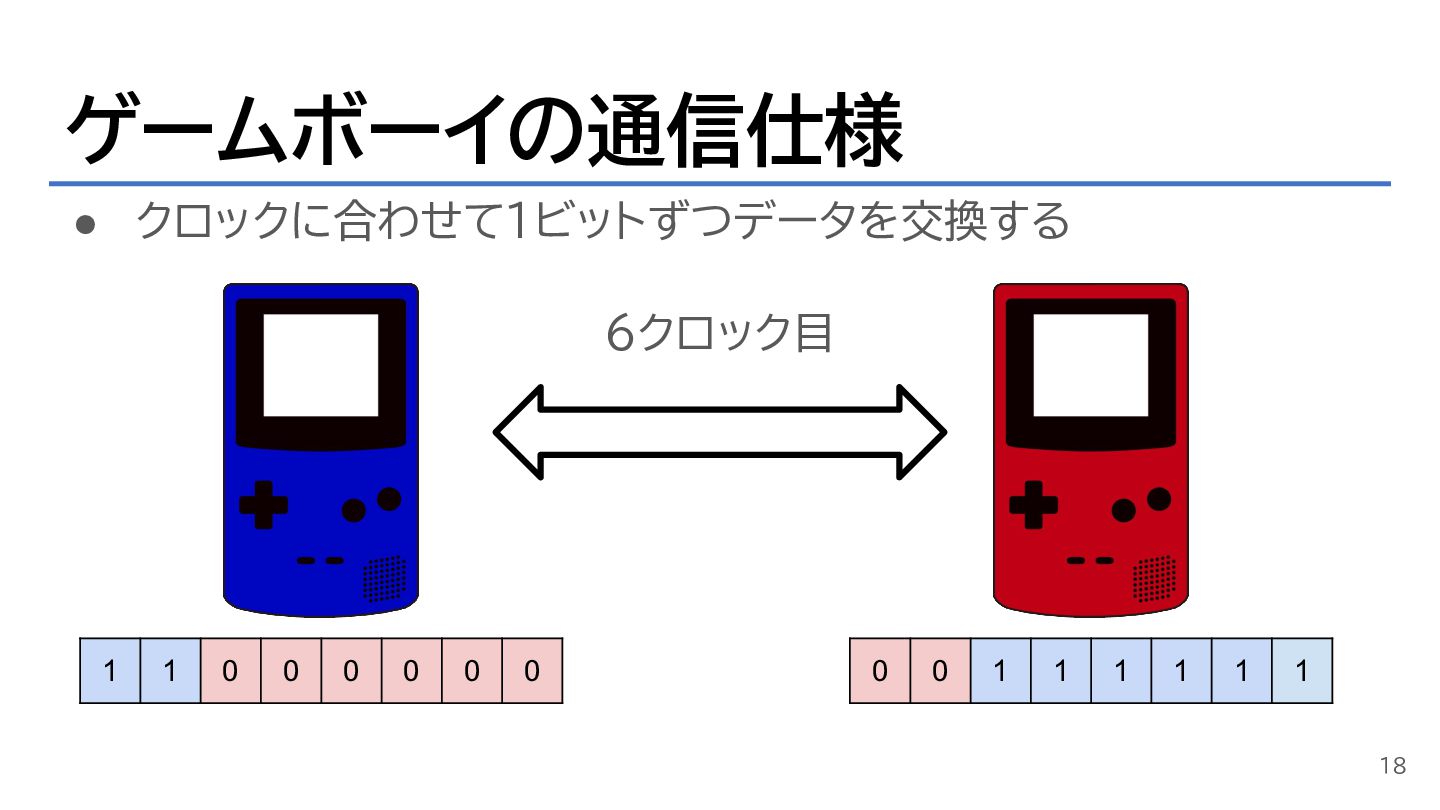

ゲームボーイの通信仕様 • クロックに合わせて1ビットずつデータを交換する 6クロック目 1 1 0 0 0 0
0 0 0 0 1 1 1 1 1 1 18
ゲームボーイの通信仕様 • クロックに合わせて1ビットずつデータを交換する 7クロック目 1 0 0 0 0 0
0 0 0 1 1 1 1 1 1 1 19
ゲームボーイの通信仕様 • クロックに合わせて1ビットずつデータを交換する 8クロック目 0 0 0 0 0 0
0 0 1 1 1 1 1 1 1 1 20

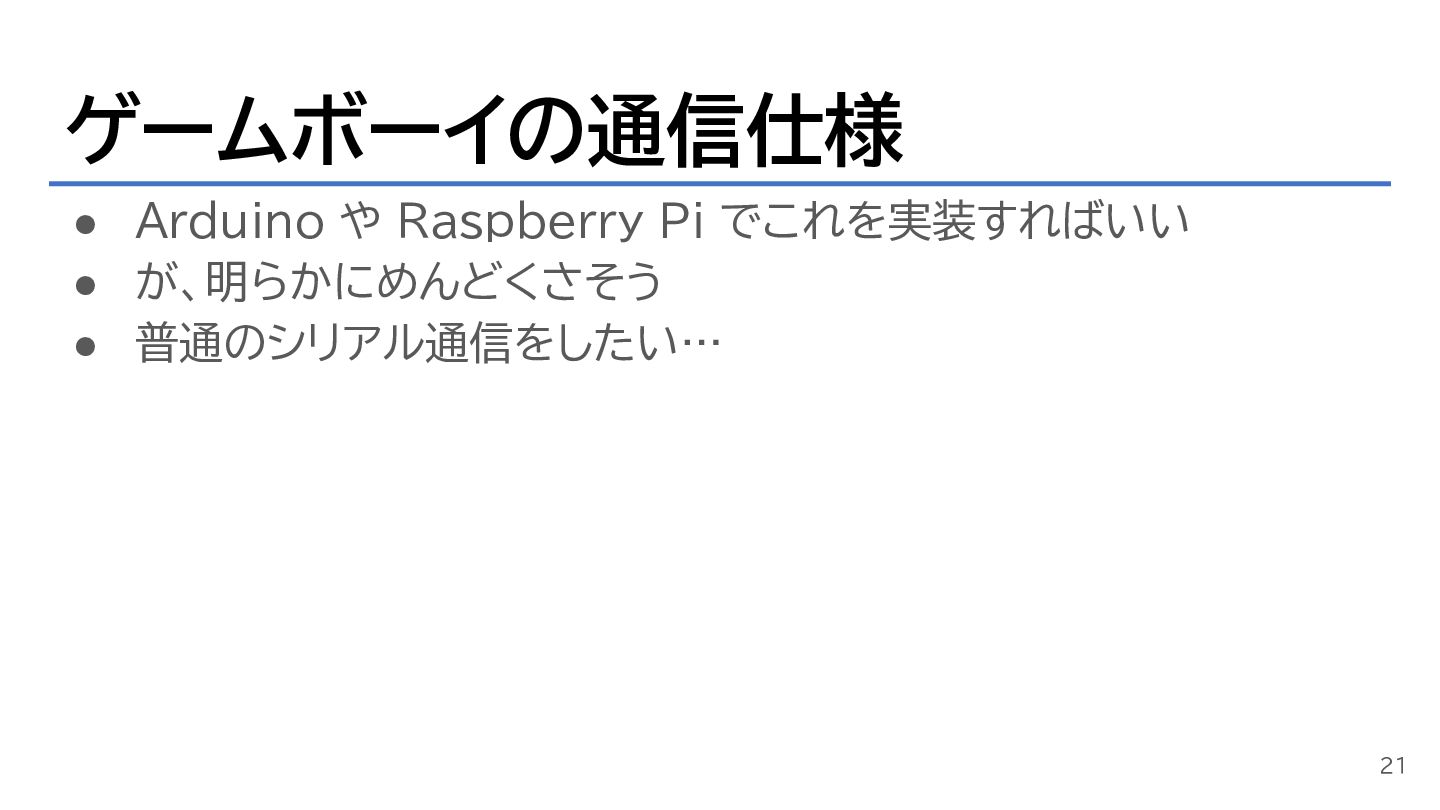

ゲームボーイの通信仕様 • Arduino や Raspberry Pi でこれを実装すればいい • が、明らかにめんどくさそう •
普通のシリアル通信をしたい… 21

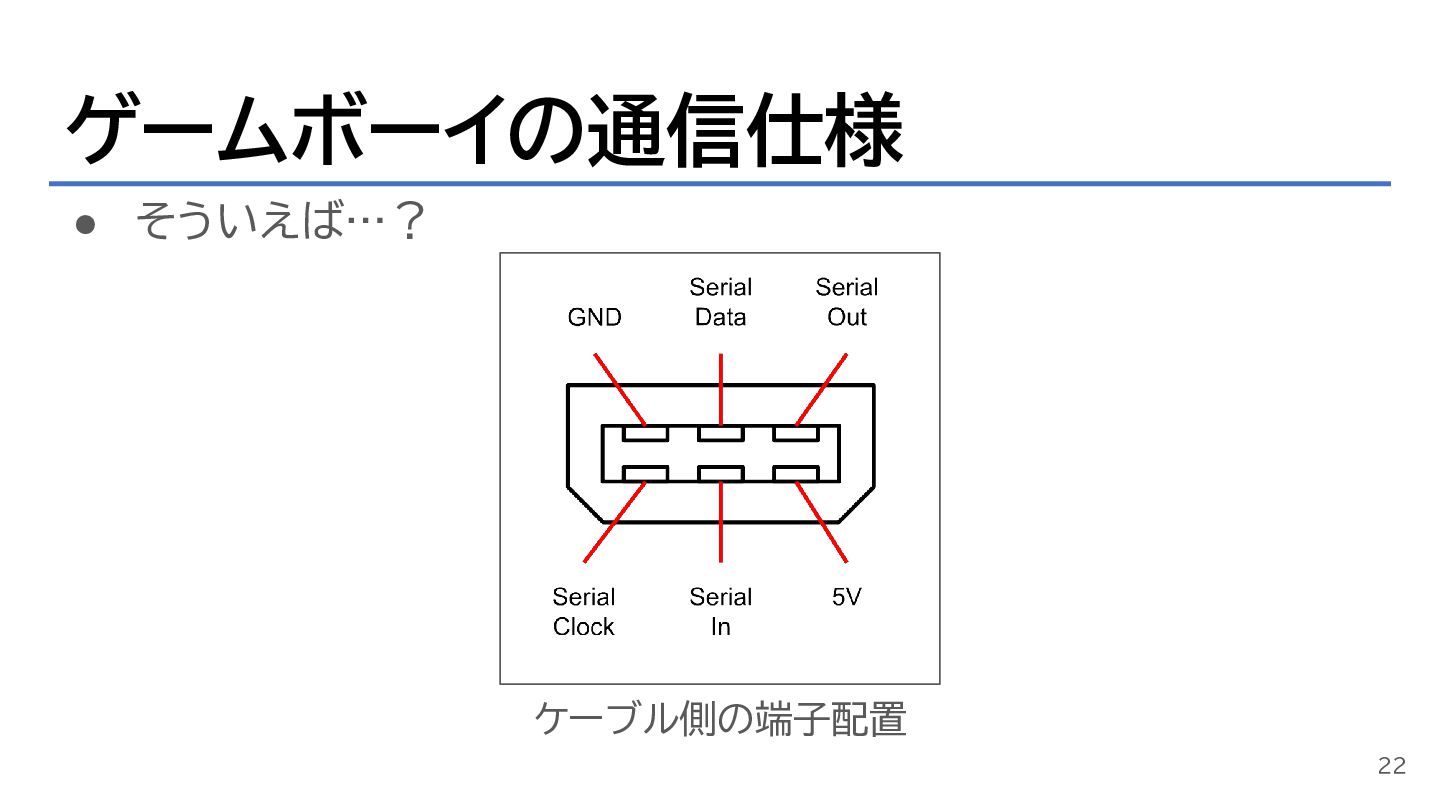

ゲームボーイの通信仕様 • そういえば…? ケーブル側の端子配置 22

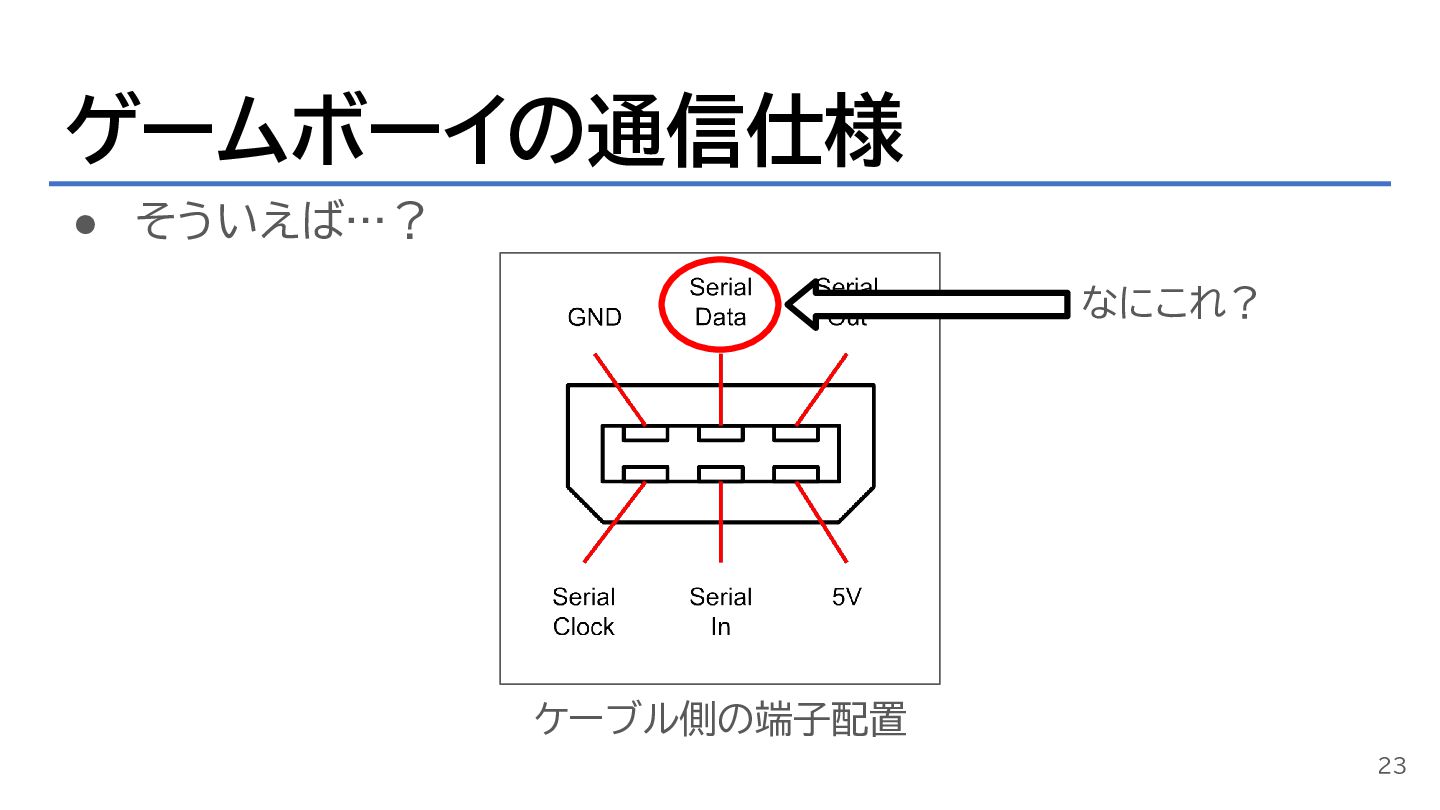

ゲームボーイの通信仕様 • そういえば…? なにこれ? ケーブル側の端子配置 23

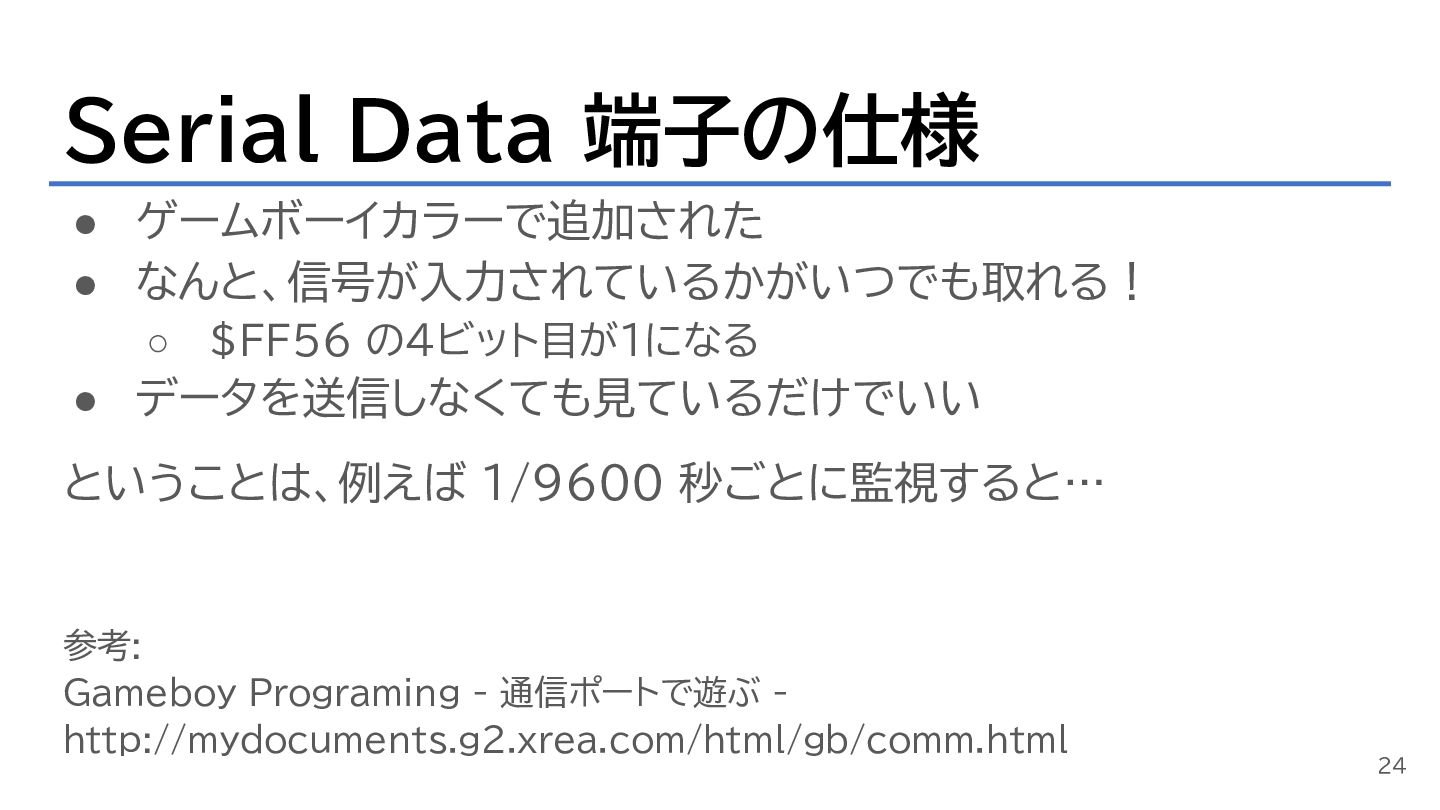

Serial Data 端子の仕様 • ゲームボーイカラーで追加された • なんと、信号が入力されているかがいつでも取れる! ◦ $FF56 の4ビット目が1になる
• データを送信しなくても見ているだけでいい ということは、例えば 1/9600 秒ごとに監視すると… 参考: Gameboy Programing - 通信ポートで遊ぶ http://mydocuments.g2.xrea.com/html/gb/comm.html 24

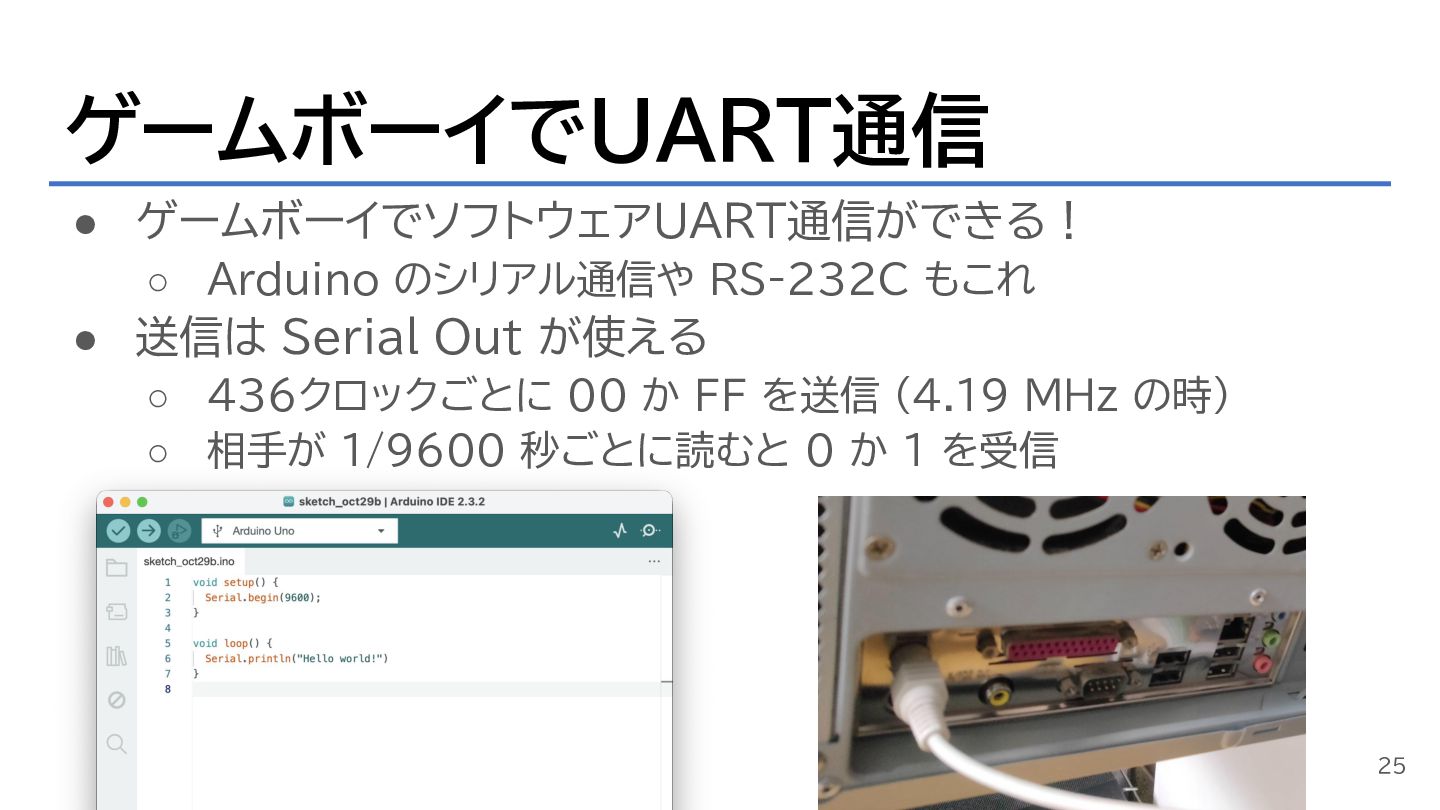

ゲームボーイでUART通信 • ゲームボーイでソフトウェアUART通信ができる! ◦ Arduino のシリアル通信や RS-232C もこれ • 送信は
Serial Out が使える ◦ 436クロックごとに 00 か FF を送信 (4.19 MHz の時) ◦ 相手が 1/9600 秒ごとに読むと 0 か 1 を受信 25

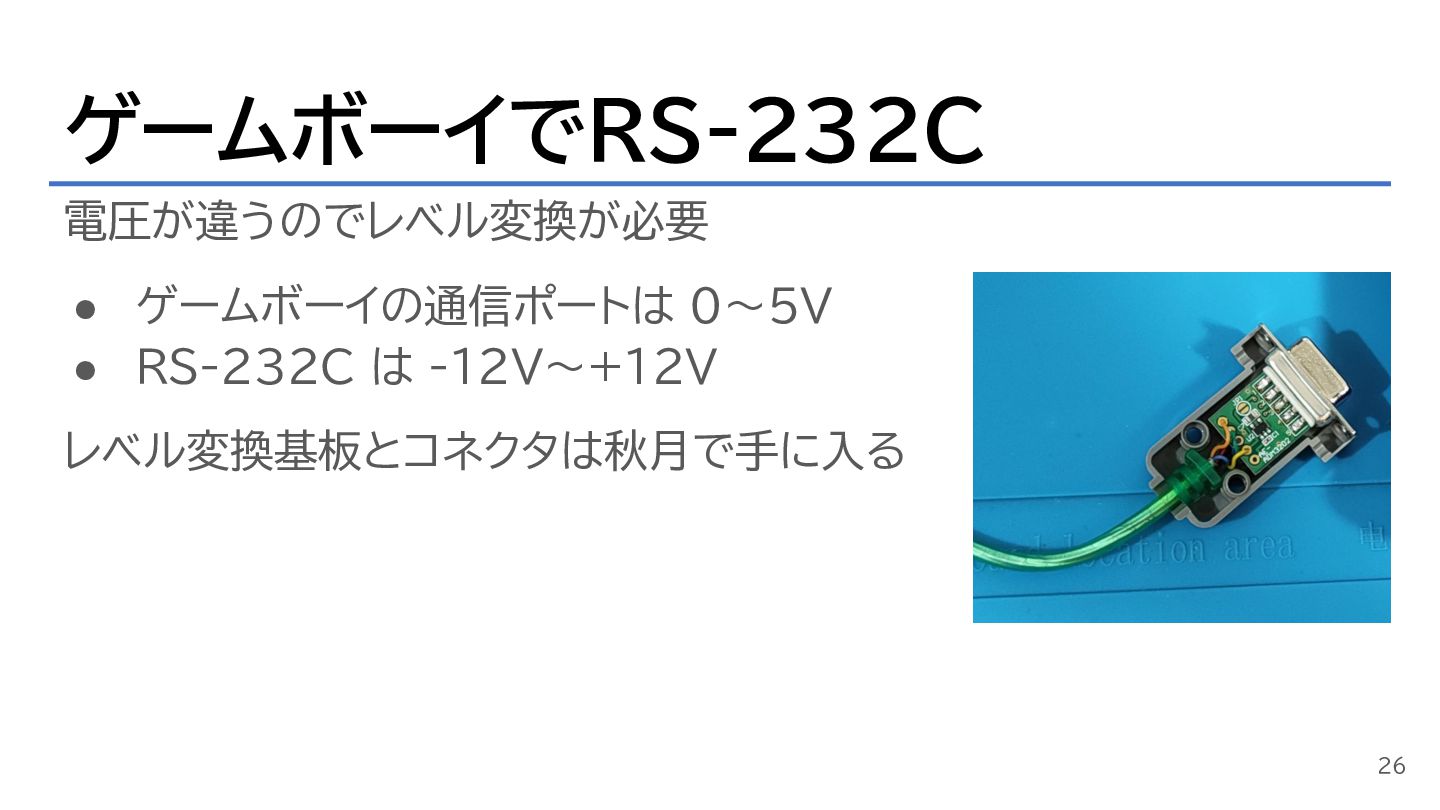

ゲームボーイでRS-232C 電圧が違うのでレベル変換が必要 • ゲームボーイの通信ポートは 0〜5V • RS-232C は -12V〜+12V レベル変換基板とコネクタは秋月で手に入る
26

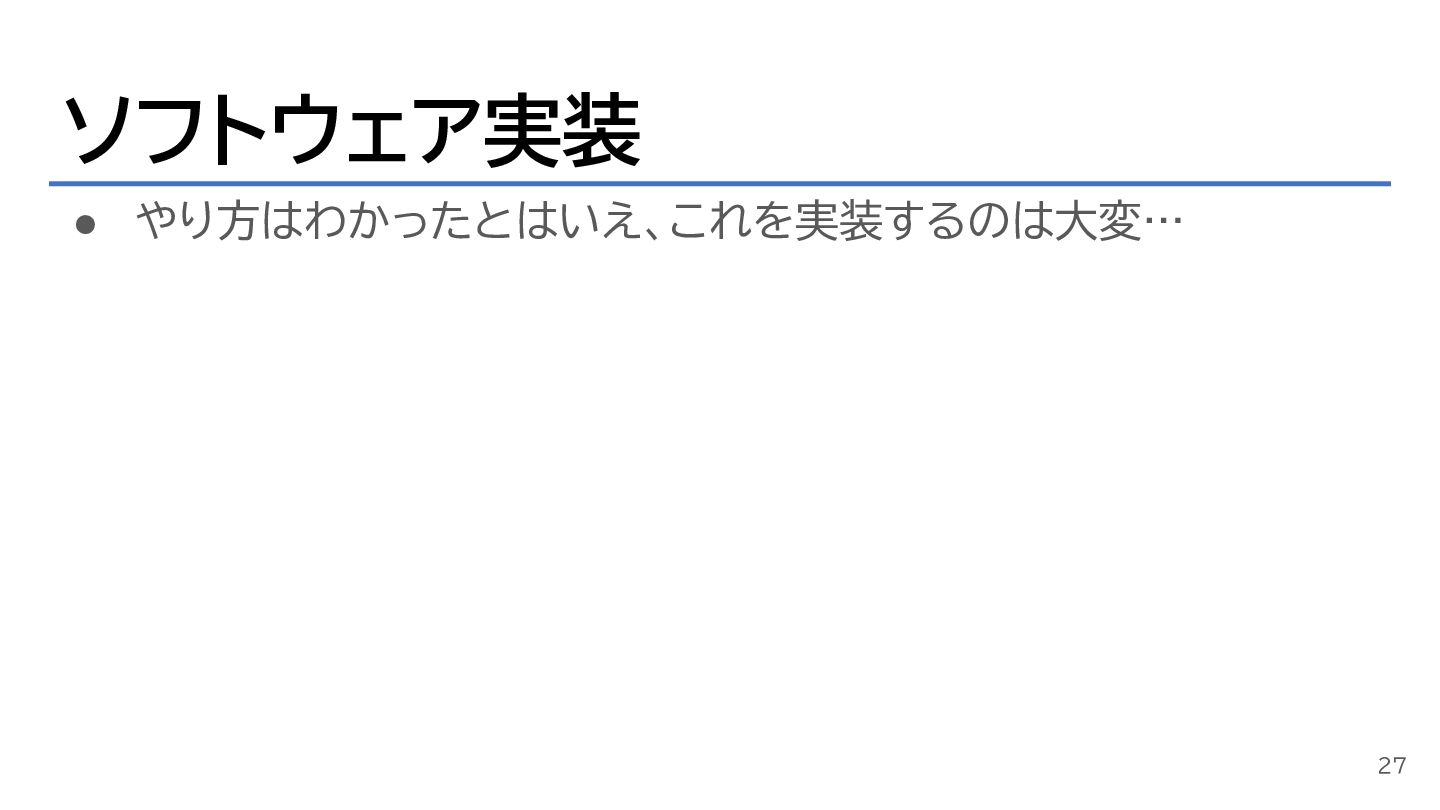

ソフトウェア実装 • やり方はわかったとはいえ、これを実装するのは大変… 27
ソフトウェア実装 • やり方はわかったとはいえ、これを実装するのは大変… 28

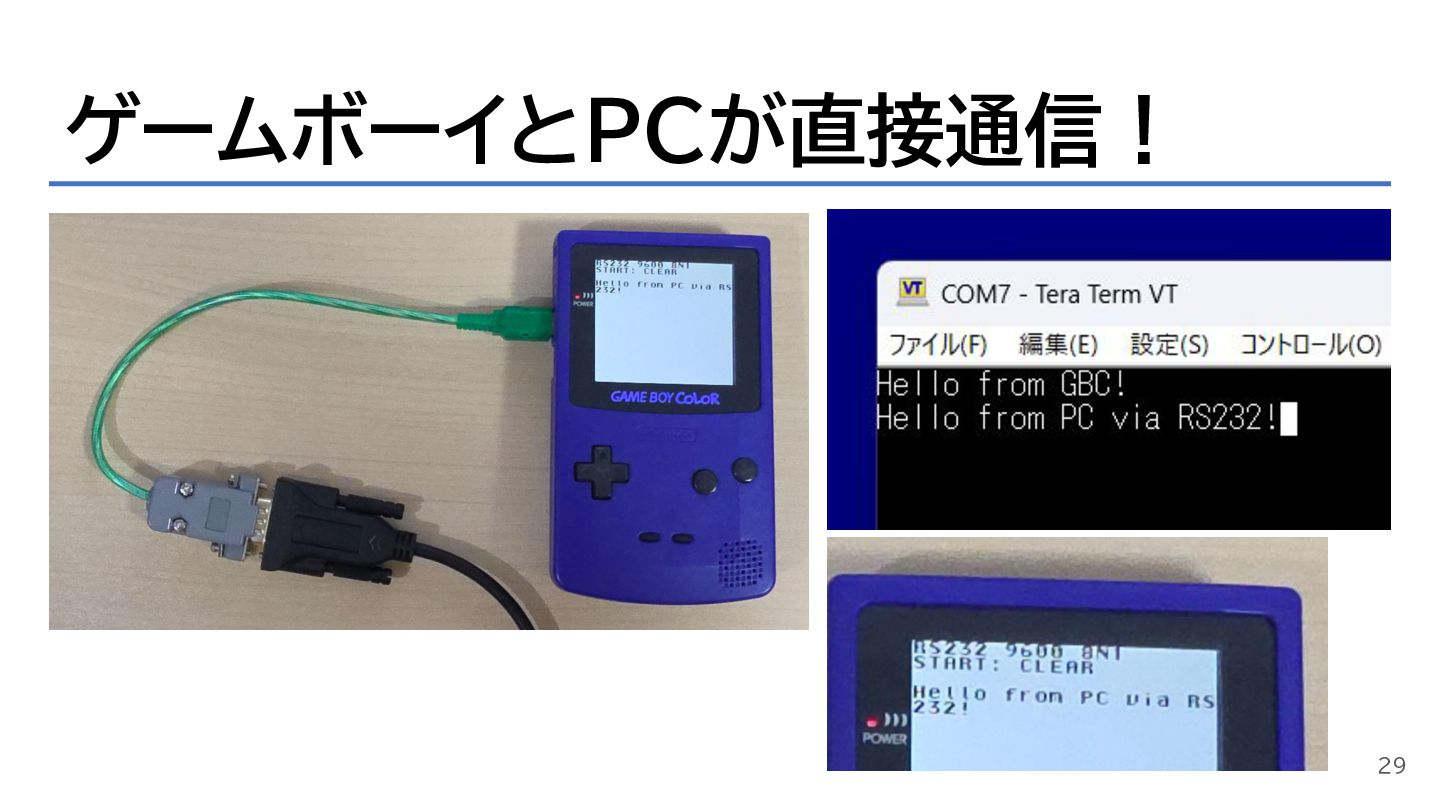

ゲームボーイとPCが直接通信! 29

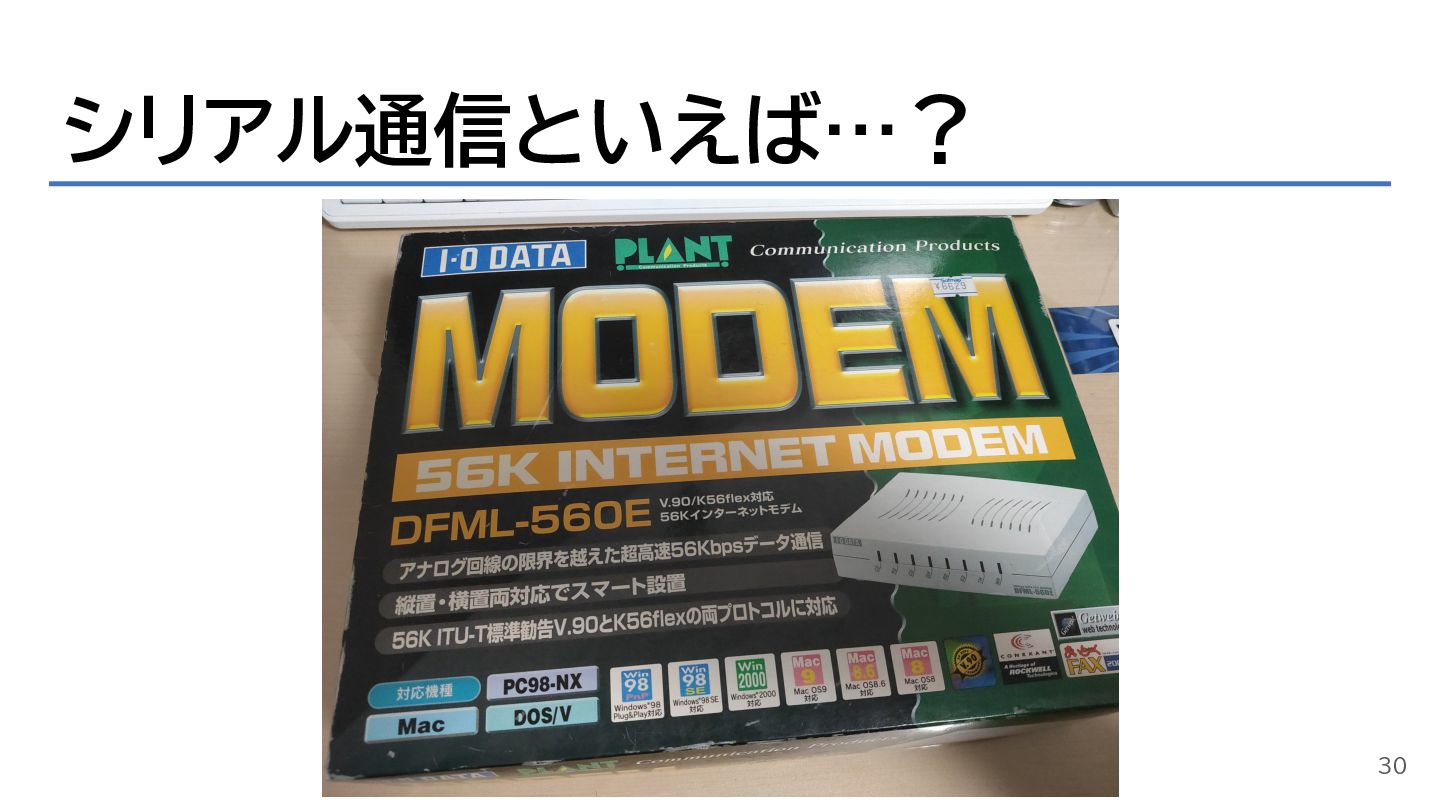

シリアル通信といえば…? 30

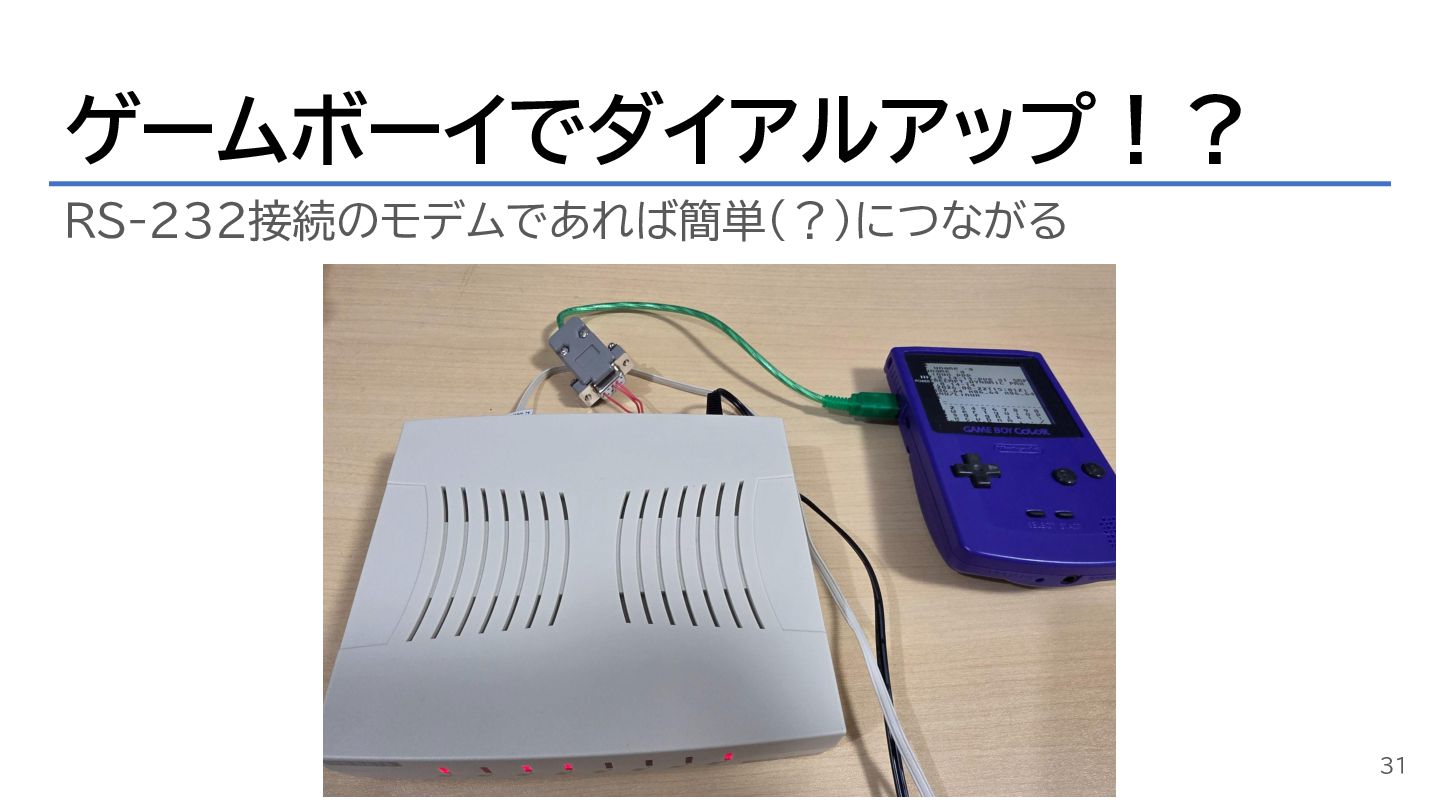

ゲームボーイでダイアルアップ!? RS-232接続のモデムであれば簡単(?)につながる 31

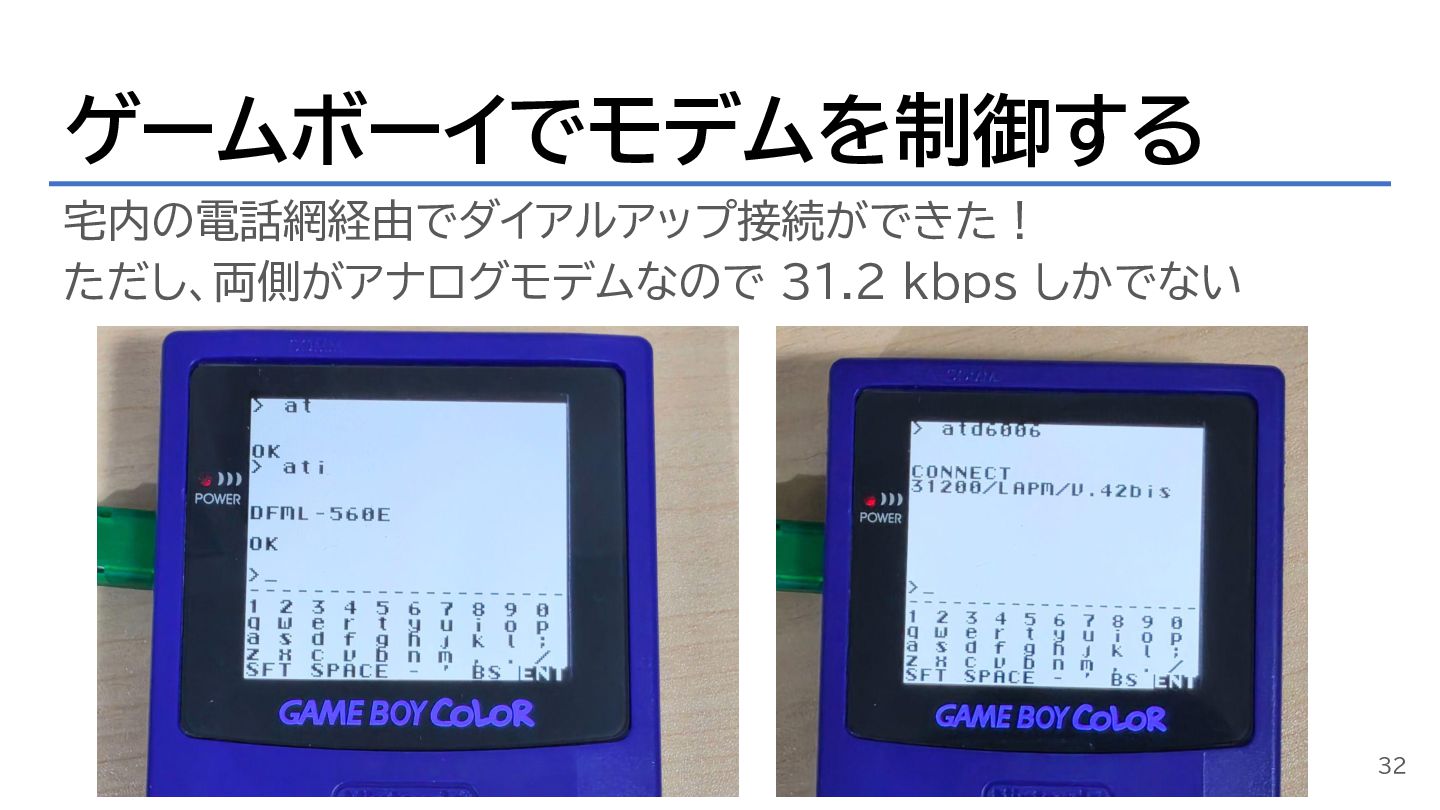

ゲームボーイでモデムを制御する 宅内の電話網経由でダイアルアップ接続ができた! ただし、両側がアナログモデムなので 31.2 kbps しかでない 32

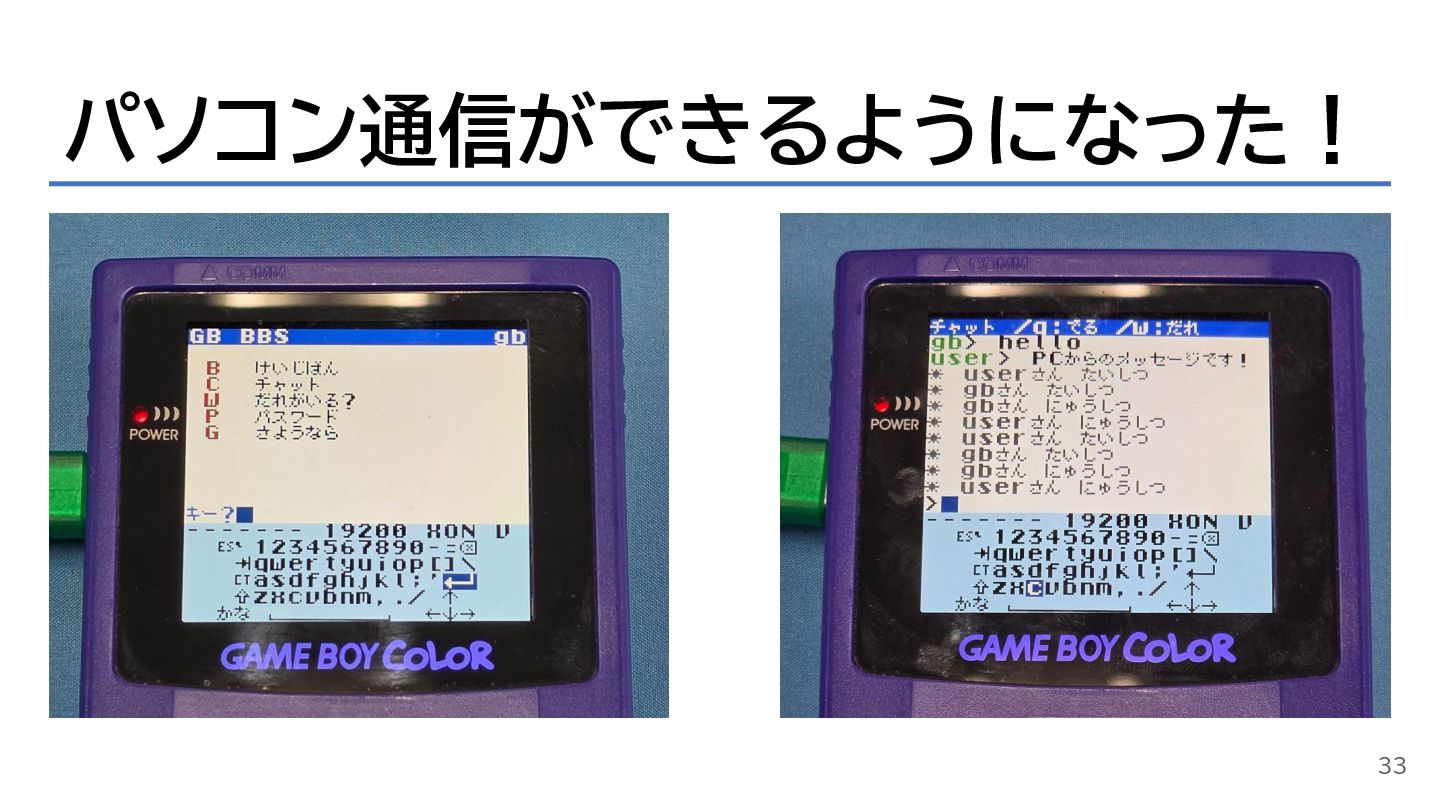

パソコン通信ができるようになった! 33

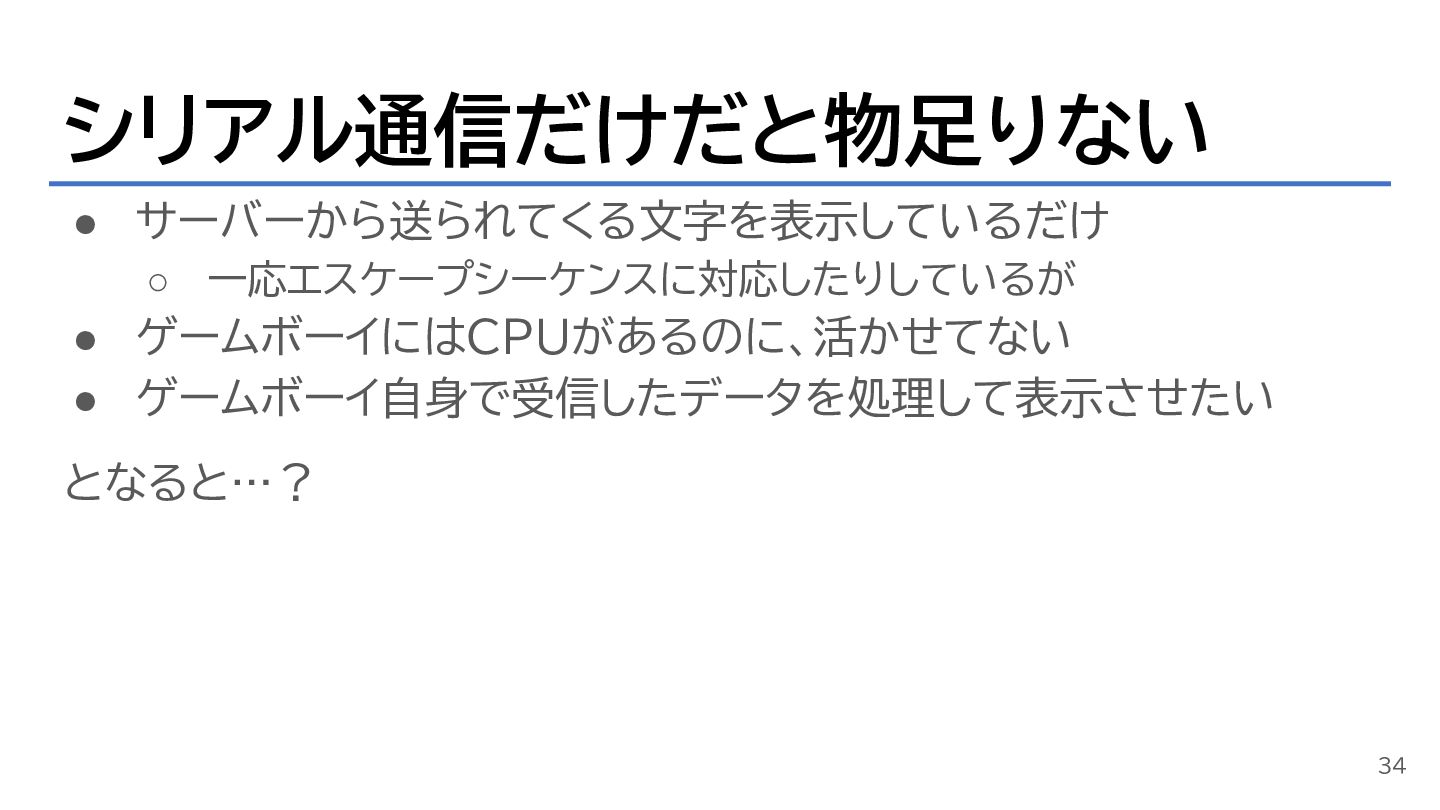

シリアル通信だけだと物足りない • サーバーから送られてくる文字を表示しているだけ ◦ 一応エスケープシーケンスに対応したりしているが • ゲームボーイにはCPUがあるのに、活かせてない • ゲームボーイ自身で受信したデータを処理して表示させたい となると…?
34

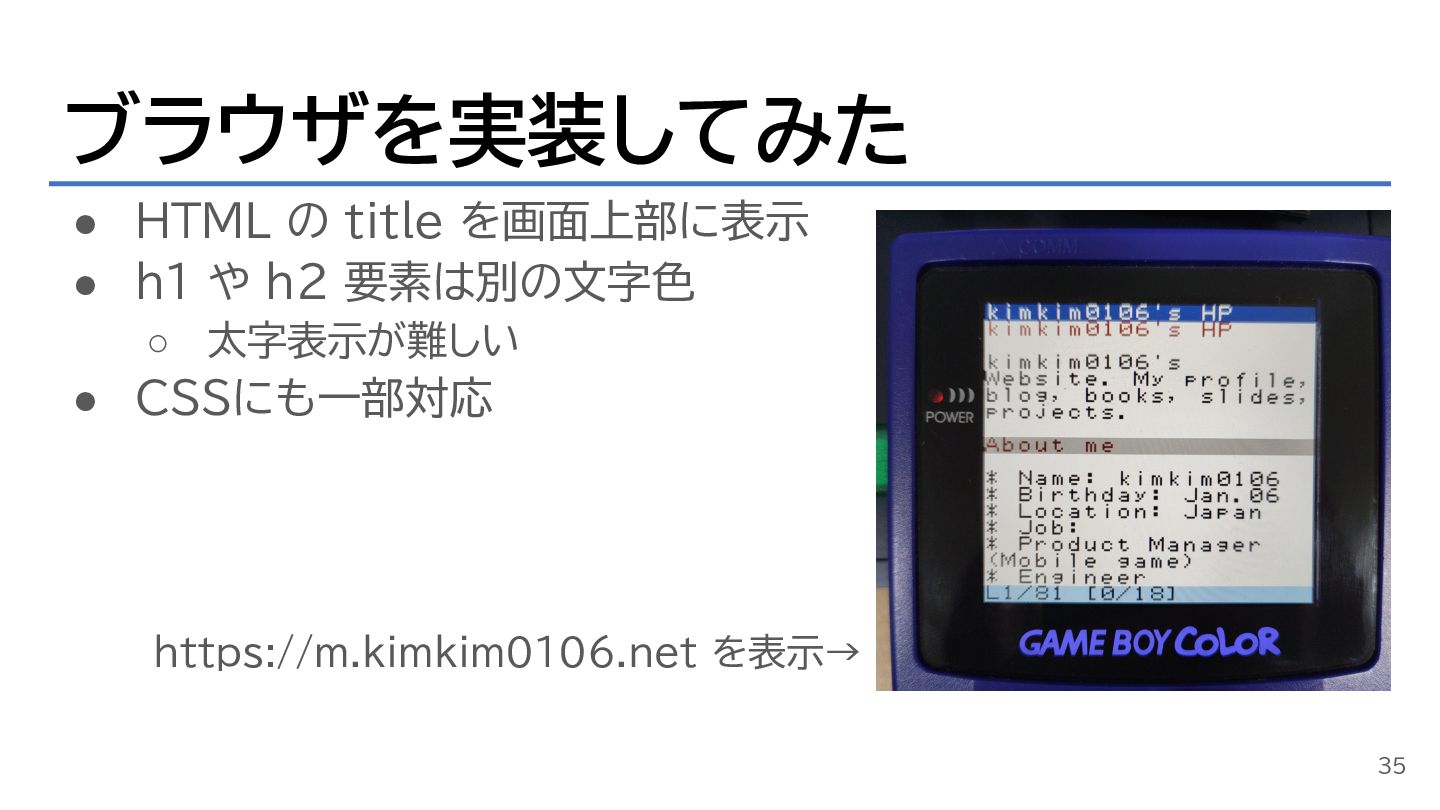

ブラウザを実装してみた • HTML の title を画面上部に表示 • h1 や h2
要素は別の文字色 ◦ 太字表示が難しい • CSSにも一部対応 https://m.kimkim0106.net を表示→ 35

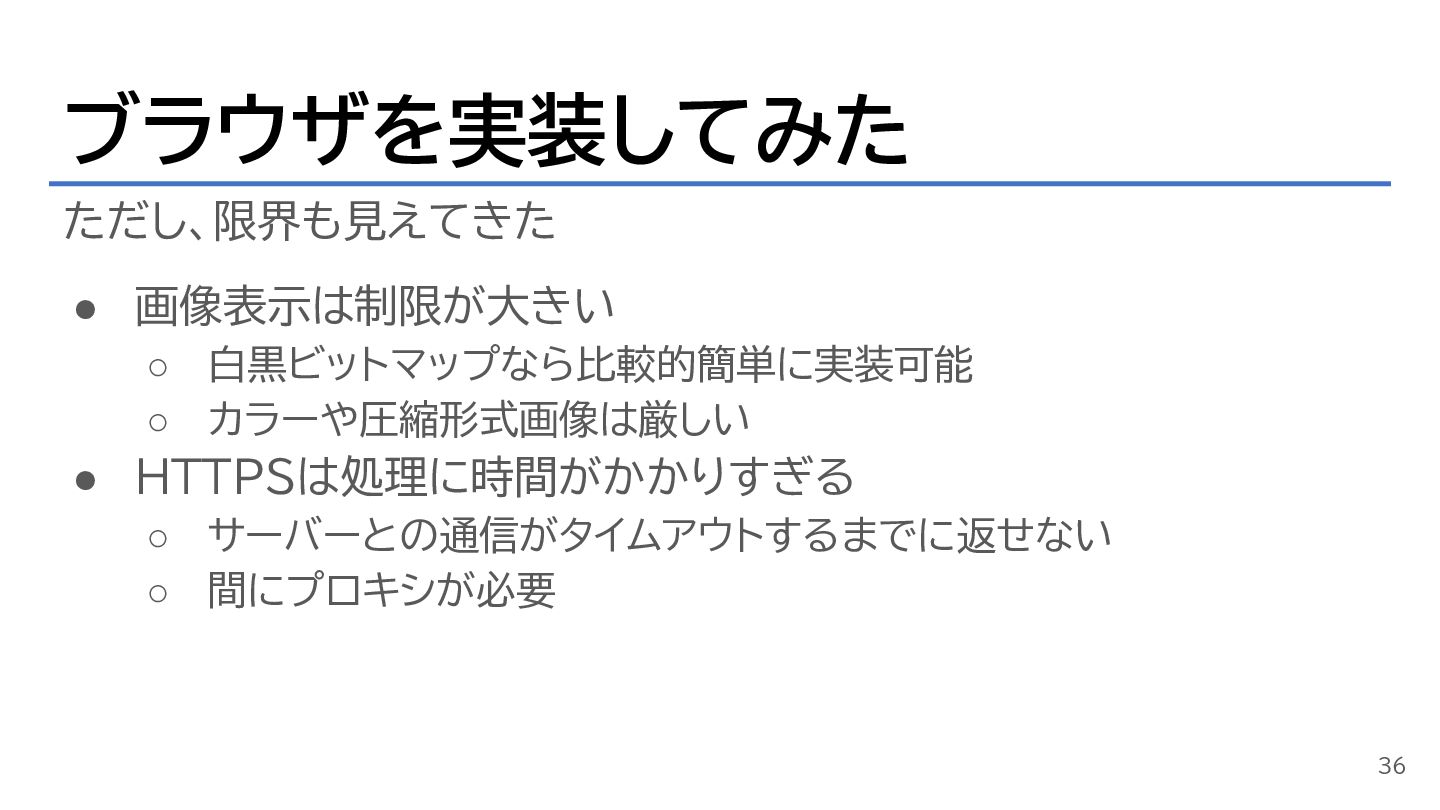

ブラウザを実装してみた ただし、限界も見えてきた • 画像表示は制限が大きい ◦ 白黒ビットマップなら比較的簡単に実装可能 ◦ カラーや圧縮形式画像は厳しい • HTTPSは処理に時間がかかりすぎる
◦ サーバーとの通信がタイムアウトするまでに返せない ◦ 間にプロキシが必要 36

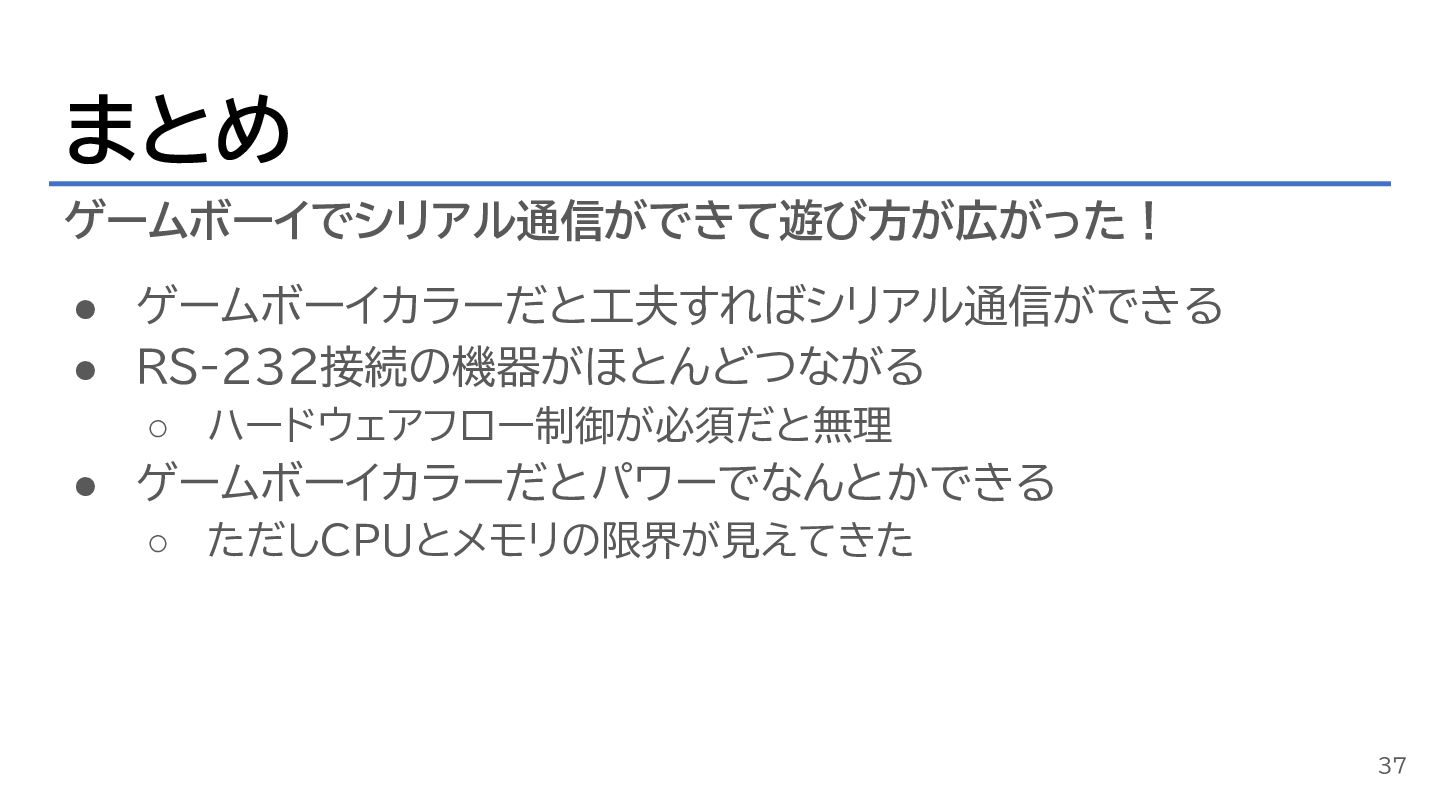

まとめ ゲームボーイでシリアル通信ができて遊び方が広がった! • ゲームボーイカラーだと工夫すればシリアル通信ができる • RS-232接続の機器がほとんどつながる ◦ ハードウェアフロー制御が必須だと無理 • ゲームボーイカラーだとパワーでなんとかできる
◦ ただしCPUとメモリの限界が見えてきた 37
