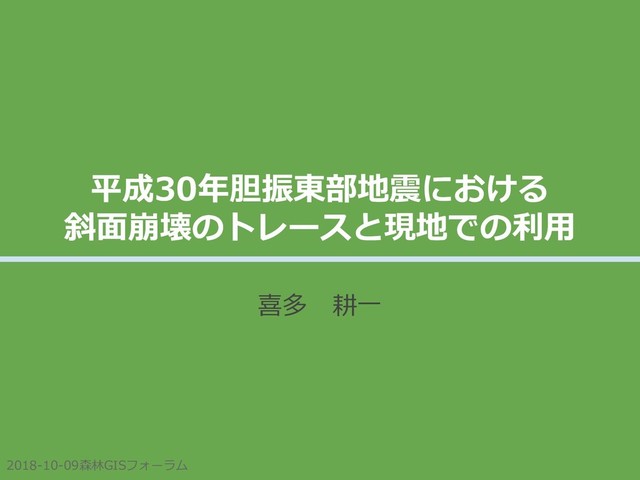

平成30年胆振東部地震における斜面崩壊のトレースと現地での利用

2018-10-09森林GISフォーラム平成30年胆振東部地震における斜面崩壊のトレースと現地での利用喜多　耕一

2018-10-09森林GISフォーラム自己紹介 2 喜多　耕一北海道職員　林業技師主に森林室で勤務現在は情報政策課でオープンデータを担当

2018-10-09森林GISフォーラム自己紹介 3 こんな本を書いています絶賛発売中！！

2018-10-09森林GISフォーラム自己紹介 4 新しくできた「創世スクエア」の札幌市図書・情報館にもありました。

2018-10-09森林GISフォーラム 5 今日話すこと胆振東部地震で発生した斜面崩壊。今まで経験したことのない規模の斜面崩壊を QGISでトレースし、インターネットで公開、いろいろな方に使ってもらった、そんな話です。

2018-10-09森林GISフォーラム 6 北海道胆振東部地震

2018-10-09森林GISフォーラム 7 北海道胆振東部地震 2018年9月6日午前3時7分

2018-10-09森林GISフォーラム 8 北海道胆振東部地震地理院地図

2018-10-09森林GISフォーラム 9 北海道胆振東部地震震度7の地震発生地理院地図、気象庁震度データベース

2018-10-09森林GISフォーラム 10 北海道胆振東部地震私は4時30分には職場へ停電で真っ暗でしたが

2018-10-09森林GISフォーラム 11 北海道胆振東部地震画像は国土地理院「平成30年北海道胆振東部地震厚真川地区正射画像」をひなたGISで３D表示したもの凄いことになってるなあ・・・ 9月6日、仕事をしながら厚真町周辺の斜面崩壊をテレビで見る

2018-10-09森林GISフォーラム 12 北海道胆振東部地震森林被害の把握や、現地調査に崩壊の位置図が必要になるはず！（私は情報政策課なので関係ないですが・・・）

2018-10-09森林GISフォーラム 13 北海道胆振東部地震しかし、北海道の林務だけでなくいろいろなところでも斜面崩壊の位置図が必要となる

2018-10-09森林GISフォーラム 14 北海道胆振東部地震金は出せないけど手は動かせる

2018-10-09森林GISフォーラム 15 北海道胆振東部地震たまたま、 8日、9日は休みだったし

2018-10-09森林GISフォーラム 16 北海道胆振東部地震あとは国土地理院が空中写真を公開するのを待つだけ

2018-10-09森林GISフォーラム 17 国土地理院が写真を公開

2018-10-09森林GISフォーラム 18 国土地理院が写真を公開北海道と国土地理院とは「地理空間情報の活用促進のための協力協定」を結んでいるため災害時には国土地理院が空中写真を撮影してくれます

2018-10-09森林GISフォーラム 19 国土地理院が写真を公開 9月7日夕方、地理院地図から厚真川地区の空中写真が公開される

2018-10-09森林GISフォーラム 20 斜面崩壊のトレース開始

2018-10-09森林GISフォーラム 21 斜面崩壊のトレース開始 QGISを使ってトレースを行いました

2018-10-09森林GISフォーラム 22 斜面崩壊のトレース開始 QGISではXYZ Tilesレイヤでタイル地図を表示できます

2018-10-09森林GISフォーラム 23 斜面崩壊のトレース開始タイル地図とはこんなもの 256ピクセル 256ピクセル地理院タイル仕様 https://maps.gsi.go.jp/development/siyou.html

2018-10-09森林GISフォーラム 24 斜面崩壊のトレース開始 QGISでは画像の明るさも調整できるので

2018-10-09森林GISフォーラム 25 斜面崩壊のトレース開始影になった崩壊地も見えるようになります

2018-10-09森林GISフォーラム 26 斜面崩壊のトレース開始斜面崩壊地をトレースしました

2018-10-09森林GISフォーラム 27 斜面崩壊のトレース開始崩積土も別レイヤでトレースしています

2018-10-09森林GISフォーラム 28 斜面崩壊のトレース開始 QGISで確認

2018-10-09森林GISフォーラム 29 斜面崩壊のトレース開始 FaceBookでも作業の進捗をお知らせ

2018-10-09森林GISフォーラム 30 斜面崩壊のトレース開始 9月９日深夜1:00

2018-10-09森林GISフォーラム 31 斜面崩壊のトレース開始完成！

2018-10-09森林GISフォーラム 32 斜面崩壊のトレース開始 9月8～9日にトレースした斜面崩壊 3,014地物

2018-10-09森林GISフォーラム 33 斜面崩壊のトレース開始

2018-10-09森林GISフォーラム 34 斜面崩壊のトレース開始 Githubで公開、誰でも自由に利用できます。

2018-10-09森林GISフォーラム 35 斜面崩壊のトレース開始スマホやGPSで使えるデータも作成、公開これがスマホやGPS で使えるデータ https://github.com/koukita/2018_09_06_atumatyou

2018-10-09森林GISフォーラム 36 斜面崩壊のトレース開始その後も国土地理院から次々と航空写真が公開

2018-10-09森林GISフォーラム 37 斜面崩壊のトレース開始 9月10日夜

2018-10-09森林GISフォーラム 38 斜面崩壊のトレース開始地理院地図で安平、むかわ地区の写真公開

2018-10-09森林GISフォーラム 39 斜面崩壊のトレース開始新たに斜面崩壊をトレースここを追加 248地物

2018-10-09森林GISフォーラム 41 斜面崩壊のトレース開始地理院地図で厚真東部地区の写真公開

2018-10-09森林GISフォーラム 42 斜面崩壊のトレース開始新たに斜面崩壊をトレースここを追加 1,352地物

2018-10-09森林GISフォーラム 44 斜面崩壊のトレース開始地理院地図で安平地区の写真公開

2018-10-09森林GISフォーラム 45 斜面崩壊のトレース開始新たに斜面崩壊をトレースここを追加 1,502地物

2018-10-09森林GISフォーラム 46 斜面崩壊のトレース開始 9月15日これで全て完成！

2018-10-09森林GISフォーラム 47 斜面崩壊のトレース開始自由に使える航空写真を継続的に公開してくれた国土地理院さんマジリスペクト！国土地理院そこに
シビれる、憧れるゥ！

2018-10-09森林GISフォーラム 48 斜面崩壊のトレース開始インターネットに公開

2018-10-09森林GISフォーラム 49 斜面崩壊のトレース開始 Googleで「厚真町　崩壊地　トレース」で検索

2018-10-09森林GISフォーラム 50 斜面崩壊のトレース開始斜面崩壊 6,116地物 ★ あくまでも私の判読で区分けしたものですので、判読する人によって数に違いが出ます。

2018-10-09森林GISフォーラム 51 斜面崩壊のトレース開始個人的に活動し、個人的に公開した。

2018-10-09森林GISフォーラム 52 斜面崩壊のトレース開始自由に利用できるオープンデータであることが大事

2018-10-09森林GISフォーラム 53 斜面崩壊GISデータの利用

2018-10-09森林GISフォーラム 54 斜面崩壊GISデータの利用オープンデータだからたくさんのところで利用していただきました ↑酪農学園大学金子氏が厚真町に斜面崩壊位置図を寄贈 ↑寒地土木研究所村上氏の報告（土砂災害シンポジウム） ↑北海道の林務部局での災害対応資料作成業務

2018-10-09森林GISフォーラム 55 斜面崩壊GISデータの利用森林の被害面積算出例えば

2018-10-09森林GISフォーラム 56 斜面崩壊GISデータの利用森林の被害面積算出それ、QGISで出来ます例えば

2018-10-09森林GISフォーラム 57 斜面崩壊GISデータの利用小班と斜面崩壊を重ねて交差で小班を切り抜く

2018-10-09森林GISフォーラム 58 斜面崩壊GISデータの利用フィールド計算機で面積を計算

2018-10-09森林GISフォーラム 59 斜面崩壊GISデータの利用 Excelなどで樹種ごとに集計樹種名がコードですが

2018-10-09森林GISフォーラム 60 斜面崩壊GISデータの利用 Excelなどで樹種ごとに集計樹種名がコードですができあがり！

2018-10-09森林GISフォーラム 61 斜面崩壊GISデータの利用民有林、道有林の被害報告に利用していただけました

2018-10-09森林GISフォーラム 62 斜面崩壊GISデータの利用路網の被害把握にも利用していただけました

2018-10-09森林GISフォーラム 63 斜面崩壊GISデータの利用酪農学園の金子氏は、衛星写真と重ね、紙地図に印刷し被災地へ提供災害被災地では紙地図が一番便利！

2018-10-09森林GISフォーラム 64 斜面崩壊GISデータの利用現物（紙質等は違いますが）もあるのでぜひ見てください！

2018-10-09森林GISフォーラム 65 斜面崩壊GISデータの利用砂防学会の現地調査にも使っていただいた

2018-10-09森林GISフォーラム 66 斜面崩壊GISデータの利用 2018年9月28日の砂防学会の報告会でも少しだけお話させていただきましたスライドはネットに公開してます

2018-10-09森林GISフォーラム 67 斜面崩壊GISデータの利用このほか・NTT空間情報のGISデータ・国や道の委託を受けた建設コンサル・林業試験場などで利用されたと聞いてます。たくさんの方に利用されてよかった。

2018-10-09森林GISフォーラム 68 トレースは自動で出来ないの？

2018-10-09森林GISフォーラム 69 トレースは自動で出来ないの？画像解析（差分）と勾配などを組み合わせれば自動で出来そう（私は出来ませんが）地理院地図で2画面表示した厚真町の空中写真

2018-10-09森林GISフォーラム 70 トレースは自動で出来ないの？ ESRIさんがやってみたそうです https://blog.esrij.com/2018/09/20/post-31278/

2018-10-09森林GISフォーラム 71 トレースは自動で出来ないの？こんな手順のようです https://blog.esrij.com/2018/09/20/post-31278/

2018-10-09森林GISフォーラム 72 トレースは自動で出来ないの？一見ちゃんとできているようですが、拡大してみると https://www.arcgis.com/apps/webappviewer/index.html?id=1b074c73233b43c38a59fee4f76381b6

2018-10-09森林GISフォーラム 73 トレースは自動で出来ないの？色の暗いところは難しいみたい https://www.arcgis.com/apps/webappviewer/index.html?id=1b074c73233b43c38a59fee4f76381b6

2018-10-09森林GISフォーラム 74 トレースは自動で出来ないの？畑なんかも抽出しちゃってます https://www.arcgis.com/apps/webappviewer/index.html?id=1b074c73233b43c38a59fee4f76381b6

2018-10-09森林GISフォーラム 75 トレースは自動で出来ないの？あまり精度は良くないです。50%くらい？ https://www.arcgis.com/apps/webappviewer/index.html?id=1b074c73233b43c38a59fee4f76381b6

2018-10-09森林GISフォーラム 76 トレースは自動で出来ないの？今回くらいの範囲（30x20km）であれば 5人位で作業すれば1日でおわるでしょう。結局見直すなら、はじめから手で書いたほうが早いと思います。

2018-10-09森林GISフォーラム 77 地理院の斜面崩壊トレース

2018-10-09森林GISフォーラム 78 地理院の斜面崩壊トレース国土地理院も斜面崩壊範囲をトレースして公開しています。（人が書いたとのこと）

2018-10-09森林GISフォーラム 79 地理院の斜面崩壊トレース残念なのは、斜面崩壊と崩積土を一緒に書いてしまっていること・・・

2018-10-09森林GISフォーラム 80 地理院の斜面崩壊トレースちょっと使えない・・・おしい。

2018-10-09森林GISフォーラム 81 データを現地で使う

2018-10-09森林GISフォーラム 82 データを現地で使う GISデータやタイル化された空中写真は Androidスマホやタブレットを使えば現地で利用することができます

2018-10-09森林GISフォーラム 83 データを現地で使う Android用地図アプリ Geopaparazzi （ジオパパラッチ）を使います

2018-10-09森林GISフォーラム 84 データを現地で使う

2018-10-09森林GISフォーラム 85 データを現地で使う空中写真はMbTilesに変換データベースに格納 MbTilesはタイル地図をデータベースに格納したもの QGISでも利用できます

2018-10-09森林GISフォーラム 86 データを現地で使う MbTilesはQGISで作れます QTilesプラグインを使うと簡単に作成できます

2018-10-09森林GISフォーラム 87 データを現地で使うベクタデータはSpatialiteに変換 Spatialiteはベクターデータをデータベースに格納したもの QGISで新しく作成し、QSpatialiteプラグインでレイヤを格納できます。

2018-10-09森林GISフォーラム 88 データを現地で使う説明書があります

2018-10-09森林GISフォーラム 89 データを現地で使うスマホで見てみましょう

2018-10-09森林GISフォーラム 90 データを現地で使う胆振総合振興局林務課、森林室ではタブレットに地図を表示して現地調査に利用しました

2018-10-09森林GISフォーラム 91 データを現地で使う今回の災害では全道の振興局、森林室から職員の応援がきて災害対応しています

2018-10-09森林GISフォーラム 92 データを現地で使う土地勘の無い職員にはタブレットのGPSで位置がわかるのは非常に便利です

2018-10-09森林GISフォーラム 93 データを現地で使う現地調査でも、その先に崩壊地が無いのがわかっていれば、無駄に歩かなくてよい

2018-10-09森林GISフォーラム 94 今後の対応

2018-10-09森林GISフォーラム 95 今後の対応今後、崩壊の研究をするに当たり、崩壊の種類の分類などが必要

2018-10-09森林GISフォーラム 96 今後の対応今後、崩壊の研究をするに当たり、崩壊の種類の分類などが必要平滑タイプ谷状タイプ（スプーンタイプ）

2018-10-09森林GISフォーラム 97 今後の対応今後、崩壊の研究をするに当たり、崩壊の種類の分類などが必要地すべりタイプ

2018-10-09森林GISフォーラム 98 今後の対応専門家の方々との懇談会を開催地形による崩壊の分類などを行う予定

2018-10-09森林GISフォーラム 99 今後の対応私のデータを使っていろいろ研究に使っていただけるならいいことだと思います。

2018-10-09森林GISフォーラム 100 結論

2018-10-09森林GISフォーラム 101 結論やってよかった！トレースしている期間は眠かったですが・・・（笑）

2018-10-09森林GISフォーラム 102 終わり
