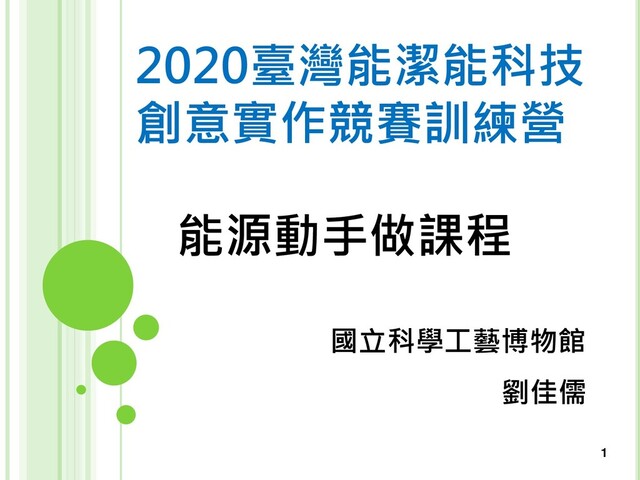

1. 1 能源動手做課程 國立科學工藝博物館 劉佳儒 2020臺灣能潔能科技 創意實作競賽訓練營
2. 創意哪裡來 透過潔淨及創新能源、能源有效化利用、 綠能循環經濟等「能源科技」相關主題 創作，可融入 氣候變遷、溫室效應、 環境永續等議題
3. 能源科技 3
4. 4 能源科技
5. 5 能源科技
6. 歷屆得獎作品 創意發想
7. 高中職組 金牌 《廢電池電力回收裝置》 7 民眾對一般乾電池的使用 大多是無法驅動裝置後就將其丟棄 但，電池真的沒電了嗎？ 創意 發想 ➢ 分享電力回收服務站 回收廢電池的電量，回收的電力可以提供臨時 性充電服務 ➢ 開發成本低，約180 元 (電容10 元、穩壓板150 元、電子元件20 元)
8. 高中職組 銀牌 《光熱可分別產電的創意節能窗》 8 太陽能 聚焦菱鏡片 空氣膠薄膜 玻璃 太陽光 太陽電池 (光轉電) 太陽能中 有一重要且不可見的熱能 無法透過太陽電池轉換成電能... 創意 發想 太陽光能 太陽熱能 太陽熱 熱電晶片模組 (熱轉電)
9. 高中職組 金牌 《新式觸媒轉換器電池－利用鉑銠合金自製電池》 9 汽機車所排放的廢氣資源 回收再利用 不再消耗多餘外界能源 創意 發想 ➢ 不需額外耗能即可取得燃料氣體，在儲存與補充上也較方便 ➢ 電壓 (3.51 V)較氫氧燃料電池 (1.7V) 高，發電效率佳 ➢ 催化觸媒使用汽機車內觸媒轉換器中的鉑銠合金，降低自製觸媒轉換器的費用
10. 大專組 銅牌《太陽能LED 照明車鎖》 自行車是現代人常見休閒活動，但傍晚或視線不佳 時段，若自行車車體辨識不佳，是非常危險的。 創意 發想 ➢ 具有警示、照明以及防竊三合一功能 ➢ 透過太陽能板蓄電、LED 燈提供電力與照明亮度，結 合鎖具功能，減輕騎士外出攜帶物品的負擔。
11. 大專組 金牌 《具有高解析解碼技術的光電池防盜門禁系統》 太陽能板不再只是單純發電，而是當作解鎖的工具 創意 發想 光 電 池 門 禁 系 統 電控門鎖電路(內置) 門禁系統電路(內置) 太陽能鑰匙孔 門禁系統 LED燈 鑰匙 太陽能板 電壓 可變電阻 (SVR) 密碼
12. 綠色能源 新利用
13. 請點選畫面選項，看看哪些是屬於綠能發電。 有沒有一種方式，可以創造綠色乾淨的能源 使用呢？ 生質能源 太陽能 地熱能 氫能 風力發電 火力發電 水力發電 海洋能 綠色 能源
14. 答案：電力。 答案：天然氣。 答案：水資源 日 常 生 活 重 要 的 能 源 請點選畫面選項觀看有哪些日常重要能源。 提示：清潔的時候會使用到的能源？ 提示：烹飪的時候會使用到的能源？ 提示：啟動裝置的時候會使用到的能源？ 儲存並轉化電力 的裝置─電池
15. 星空マニア 其構成材料為化學物 質，藉由其氧化還原 反應所產生的能量轉 換成電能。 The Bakken Museum 即利用光或熱變換成 電能儲存的系統。 電池的 種類 鹼性電池、水銀電池、 鋰電池、燃料電池、空 氣電池。 化學電池 物理電池 太陽能電池。
16. 動手做 創意發想 怎麼發電
17. • 使用碳（石墨棒 +）、 鋅（-）之間的化學反 應而產生電能的電池。 • 使用壽命較短。 Frank Murmann • 使用鋅（-）、二氧化 錳（+）間的化學反 應而產生電能的電池。 • 使用壽命較長。 Ashley Pomeroy 常見的 電池 鹼性電池 碳鋅電池
18. 認識電池的串聯與並聯
19. 電池的串聯與並聯 + － + － 電池串聯 把電池 正極接負極，串在一起。
20. 電池的串聯與並聯 + － + － 電池並聯 把電池 正極接正極、負極接負極，並排在一起。
21. 盆栽時鐘 DIY Tyler Burrus
22. 裝土 種花 製作 電池 電路 安裝 澆花 1. 把花盆和塑膠杯套準備好。
23. 裝土 種花 製作 電池 電路 安裝 澆花 1. 把花盆和塑膠杯套準備好。 2. 在花盆底部舖一層報紙， 防止培養土流失又可以透 水。
24. 裝土 種花 製作 電池 電路 安裝 澆花 1. 把花盆和塑膠杯套準備好。 2. 在花盆底部舖一層報紙， 防止培養土流失又可以透 水。 3. 把花盆裝入塑膠杯套裡面。
25. 裝土 種花 製作 電池 電路 安裝 澆花 1. 把花盆和塑膠杯套準備好。 2. 在花盆底部舖一層報紙， 防止培養土流失又可以透 水。 3. 把花盆裝入塑膠杯套裡面。 4. 把培養土放進花盆裡面， 裝到約八分滿就可以了。
26. 裝土 種花 製作 電池 電路 安裝 澆花 1. 把培養土中間挖一深約3 公分的洞。 2. 接著把花種下，最後加多 一些培養土蓋上！
27. 裝土 種花 製作 電池 電路 安裝 澆花 1. 把一根銅棒和一根鋅棒分 別放入培養土中。 鋅棒 鋅棒 銅棒 銅棒
28. 裝土 種花 製作 電池 串連 安裝 澆花 1. 用一條電線把兩個盆栽的 銅棒與鋅棒串連起來。 鋅棒 鋅棒 銅棒 銅棒
29. 裝土 種花 製作 電池 串連 安裝 澆花 1. 拿起電子鐘，準備安裝到 盆栽內。 2. 把紅色的電線連接到銅棒 上。 3. 把黑色的電線連接到鋅棒 上。 4. 鋅銅棒要分開不能接觸到 喔！！ 鋅棒 鋅棒 銅棒 銅棒
30. 裝土 種花 製作 電池 串連 安裝 澆花 1. 替你的花澆水吧～～看看 有沒有顯示時間呢！！
31. *有獎徵答* 請問： 1. 我們的電子鐘有幾個電池？ 2. 盆栽電子鐘的電池是串聯還是並聯？
32. 發 揮 創 意 你 可 能 是 下 一 個 啟 動 ｢潔 能 科 技 ｣的 人 才
