水を噴き出すスイッチングハブ

「Toranomon Tech Hub 第8回 IT業界、本当にあった怖い話」で発表した参考にならないLT

Transcript

1. 水を噴き出す スイッチングハブ IT業界「本当にあった怖い話」LT
2. 自己紹介 くぼたまいじゅん 元 社内SE（2000人規模の専門学校グループ）/ 現職：インストラクター（トレノケート株式会社） 元の担当業務 ネットワーク構築・サーバー運用・アプリ開発・サポート対応・先生など何でも 今の担当業務 AWS ひとこと 今も昔も変わらず「仕事は何でもやる派」 や OCI の認定インストラクター。最近は他にも色々教えてます @maijun2 本当にあった怖い話 LT 02 / 13

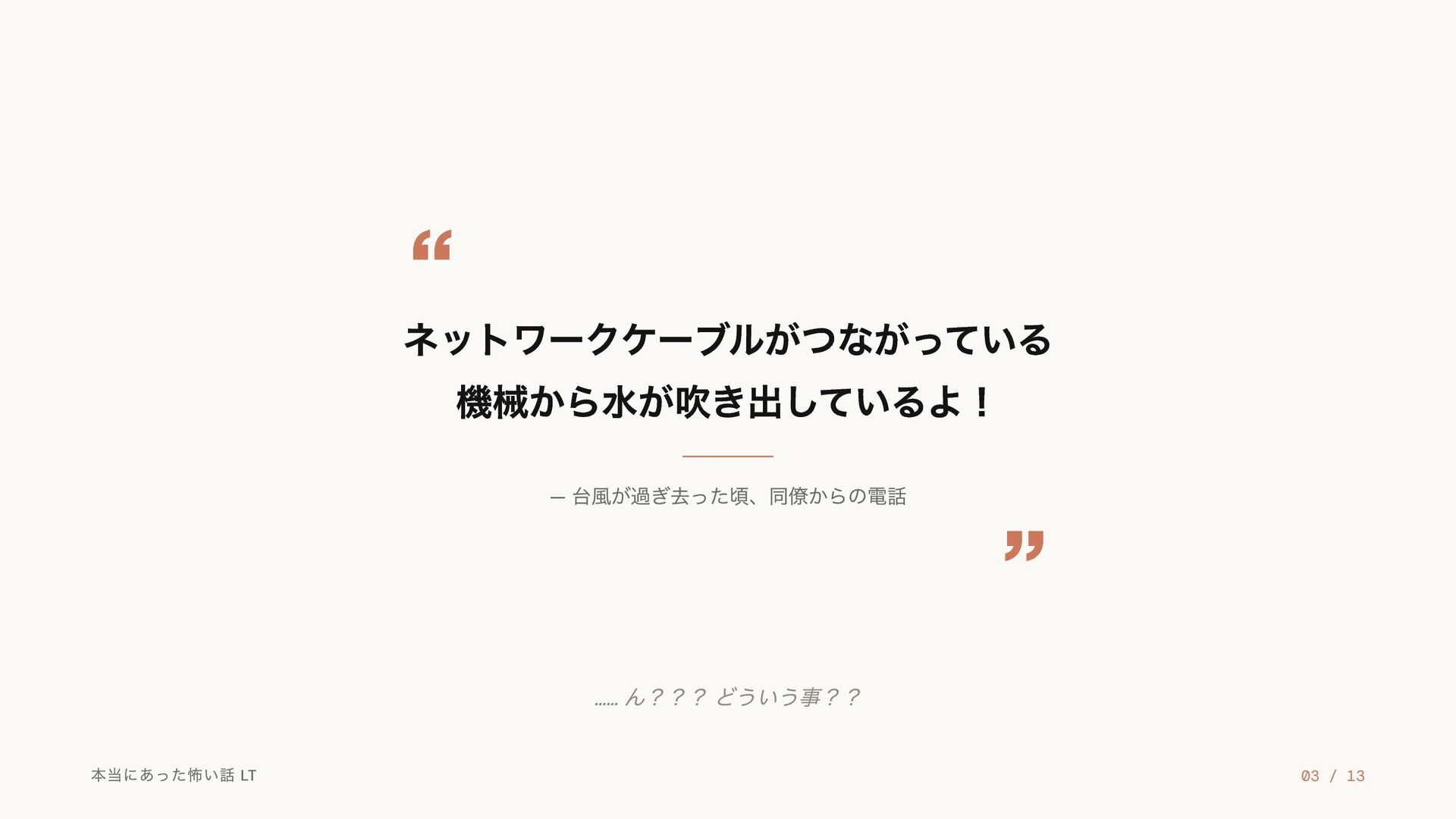

3. “ネットワークケーブルがつながっている 機械から水が吹き出しているよ！ — 台風が過ぎ去った頃、同僚からの電話 …… 本当にあった怖い話 LT ” ん？？？ どういう事？？ 03 / 13

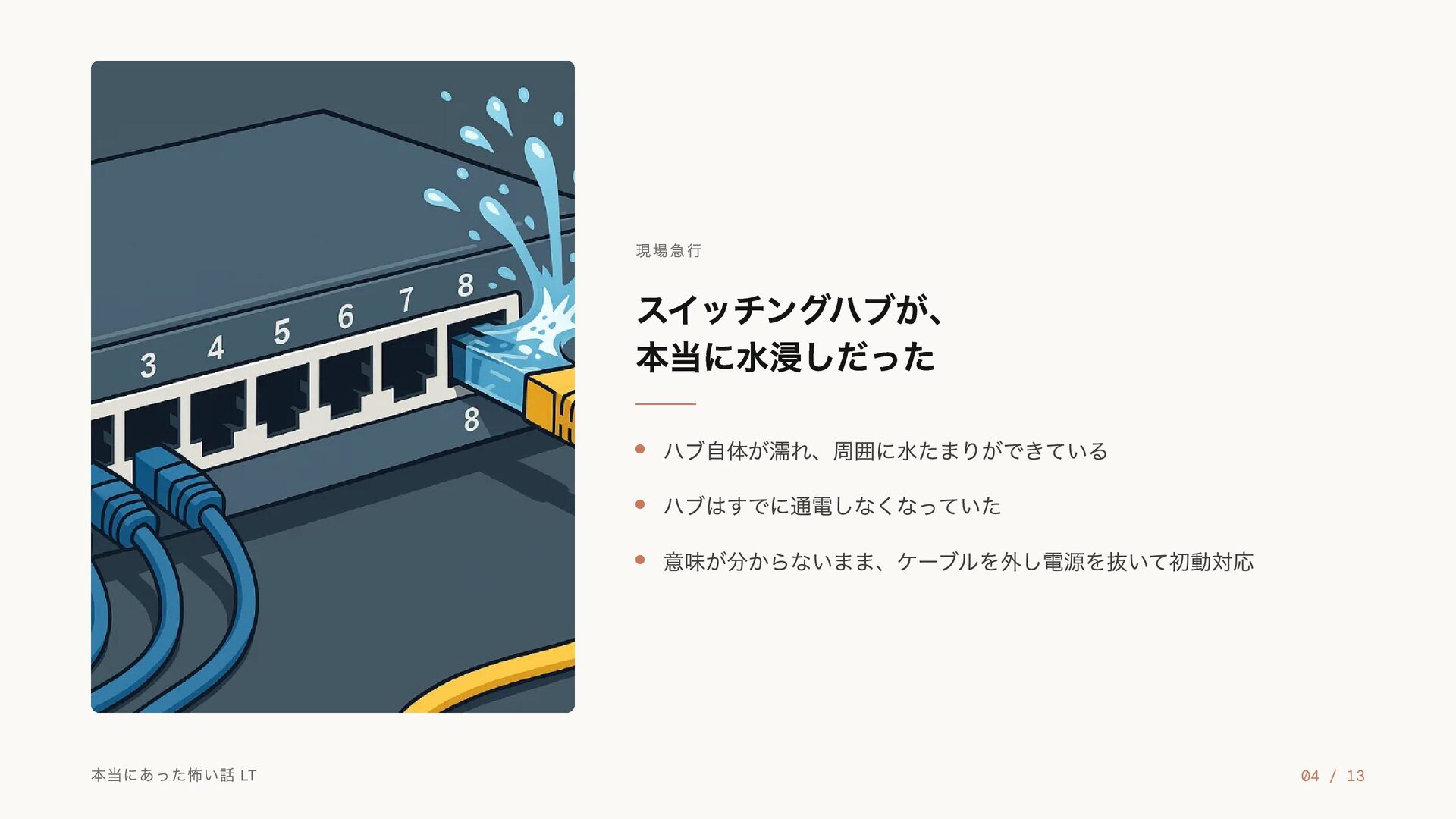

4. 現場急行 スイッチングハブが、 本当に水浸しだった ハブ自体が濡れ、周囲に水たまりができている ハブはすでに通電しなくなっていた 意味が分からないまま、ケーブルを外し電源を抜いて初動対応 本当にあった怖い話 LT 04 / 13

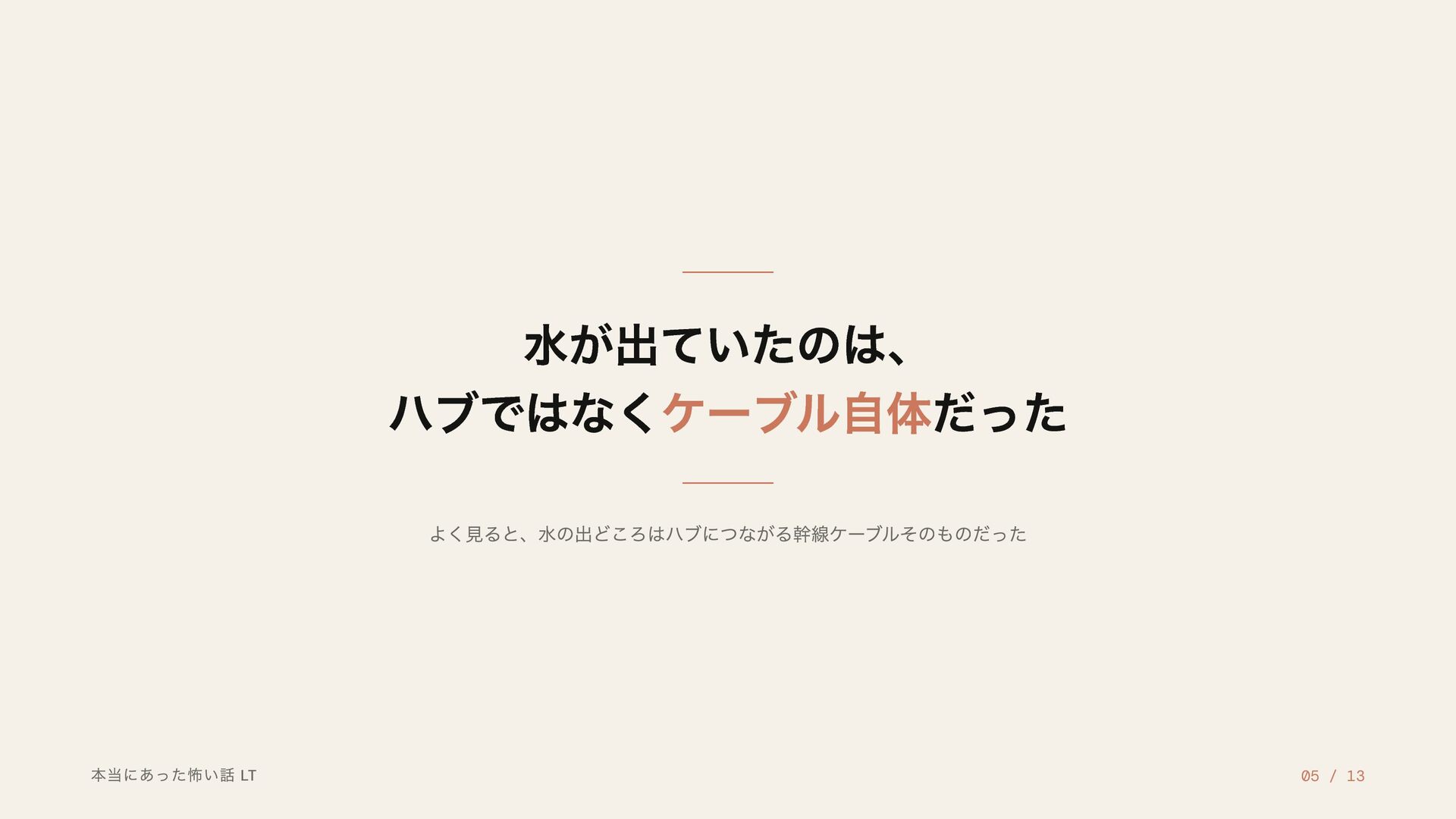

5. 水が出ていたのは、 ハブではなくケーブル自体だった よく見ると、水の出どころはハブにつながる幹線ケーブルそのものだった 本当にあった怖い話 LT 05 / 13

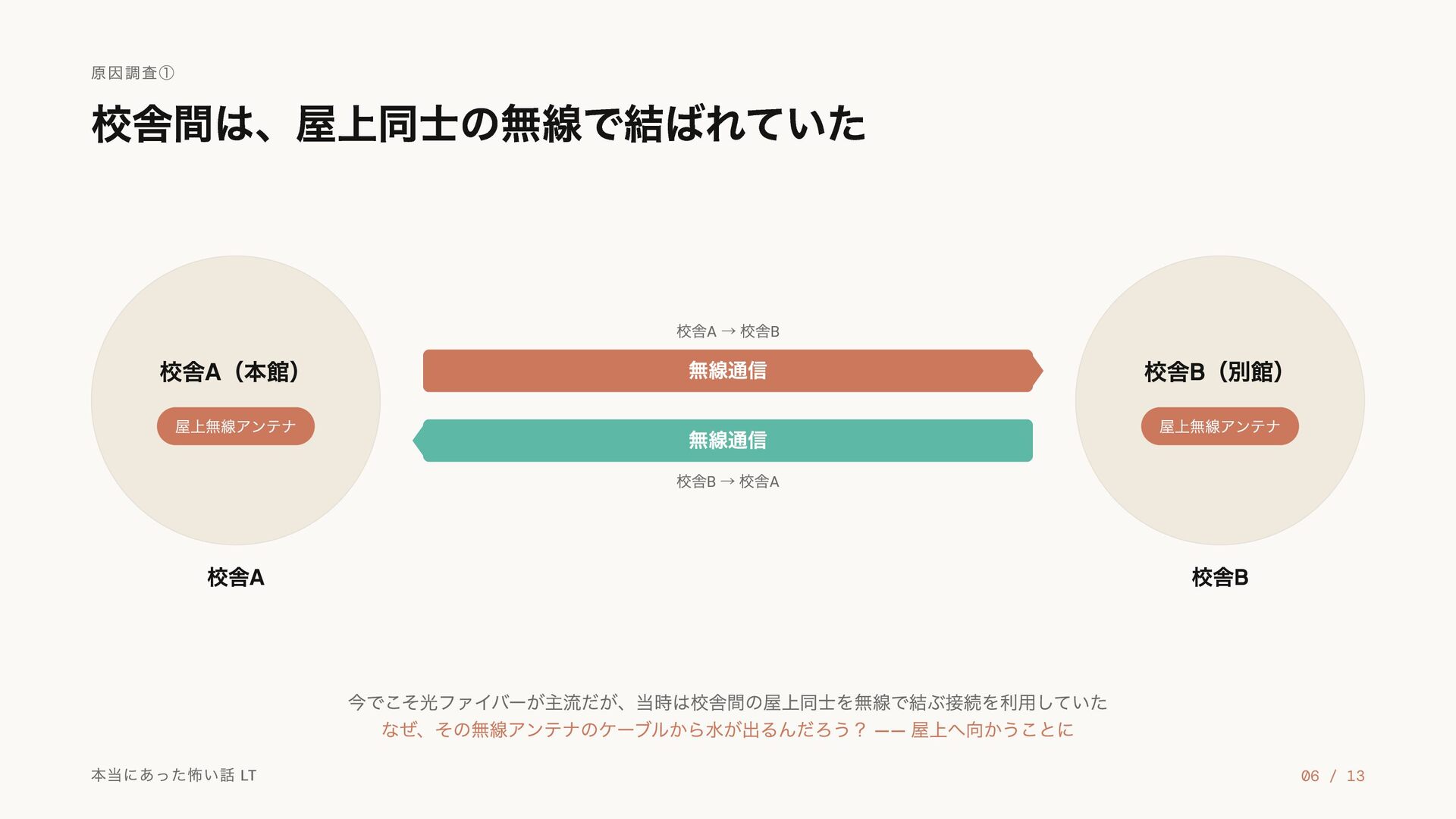

6. 原因調査① 校舎間は、屋上同士の無線で結ばれていた 校舎A（本館） 屋上無線アンテナ 校舎A → 校舎B 無線通信 校舎B（別館） 無線通信 屋上無線アンテナ 校舎B → 校舎A 校舎A 校舎B 今でこそ光ファイバーが主流だが、当時は校舎間の屋上同士を無線で結ぶ接続を利用していた なぜ、その無線アンテナのケーブルから水が出るんだろう？ —— 屋上へ向かうことに 本当にあった怖い話 LT 06 / 13

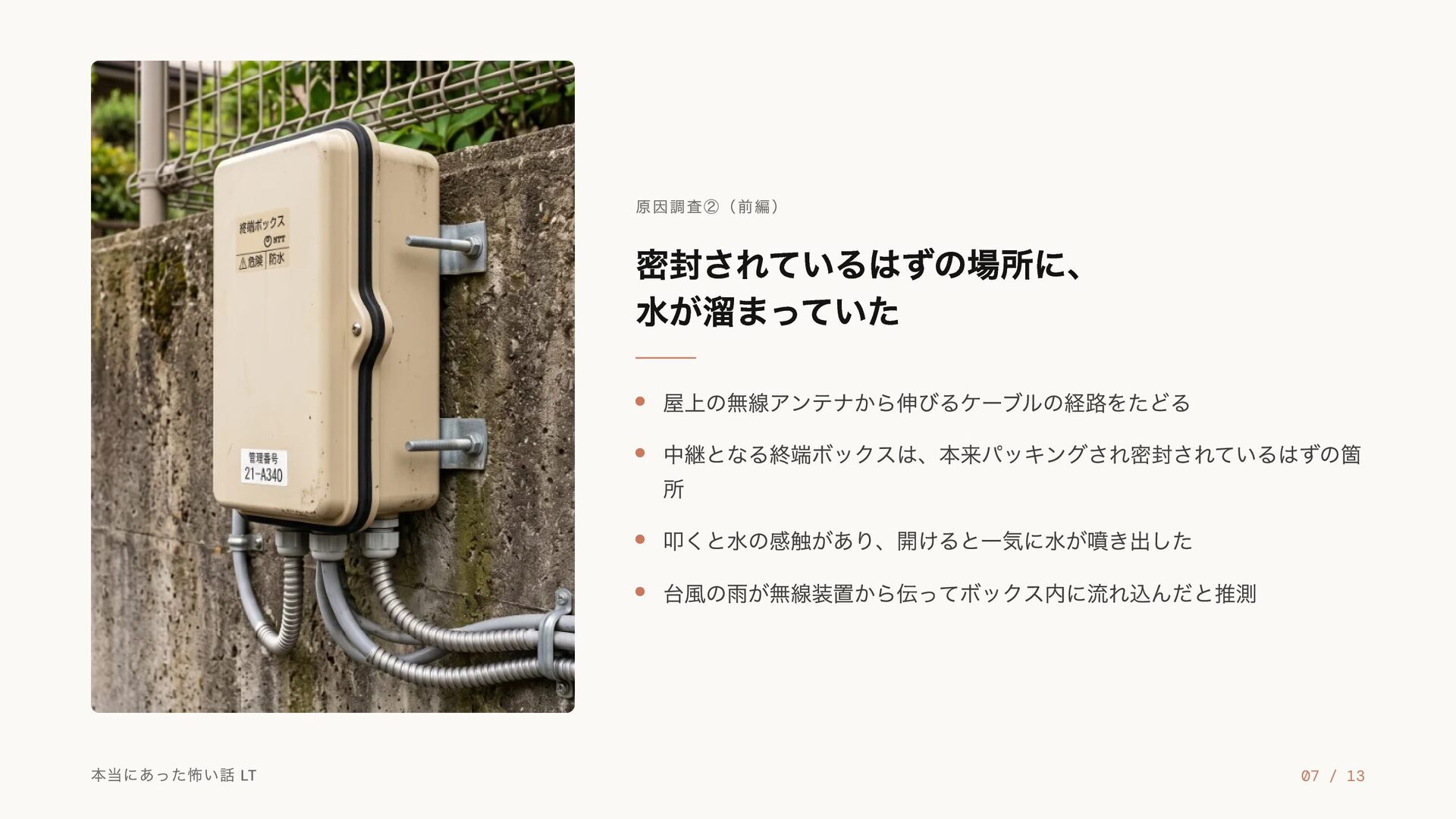

7. 原因調査②（前編） 密封されているはずの場所に、 水が溜まっていた 屋上の無線アンテナから伸びるケーブルの経路をたどる 中継となる終端ボックスは、本来パッキングされ密封されているはずの箇 所 叩くと水の感触があり、開けると一気に水が噴き出した 台風の雨が無線装置から伝ってボックス内に流れ込んだと推測 本当にあった怖い話 LT 07 / 13

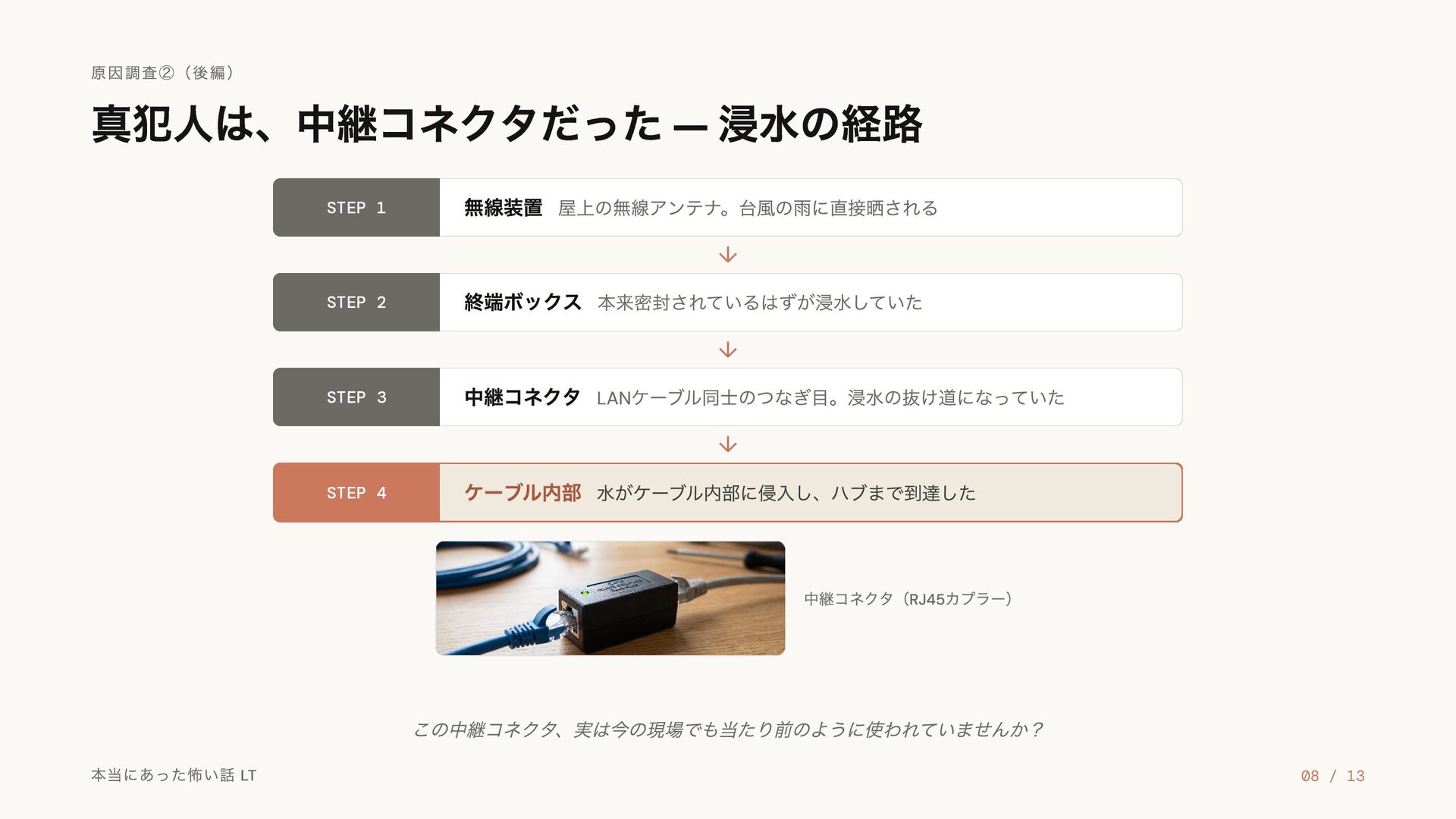

8. 原因調査②（後編） 真犯人は、中継コネクタだった — 浸水の経路 STEP 1 無線装置 屋上の無線アンテナ。台風の雨に直接晒される ↓ STEP 2 終端ボックス 本来密封されているはずが浸水していた ↓ STEP 3 中継コネクタ LANケーブル同士のつなぎ目。浸水の抜け道になっていた ↓ STEP 4 ケーブル内部 水がケーブル内部に侵入し、ハブまで到達した 中継コネクタ（RJ45カプラー） この中継コネクタ、実は今の現場でも当たり前のように使われていませんか？ 本当にあった怖い話 LT 08 / 13

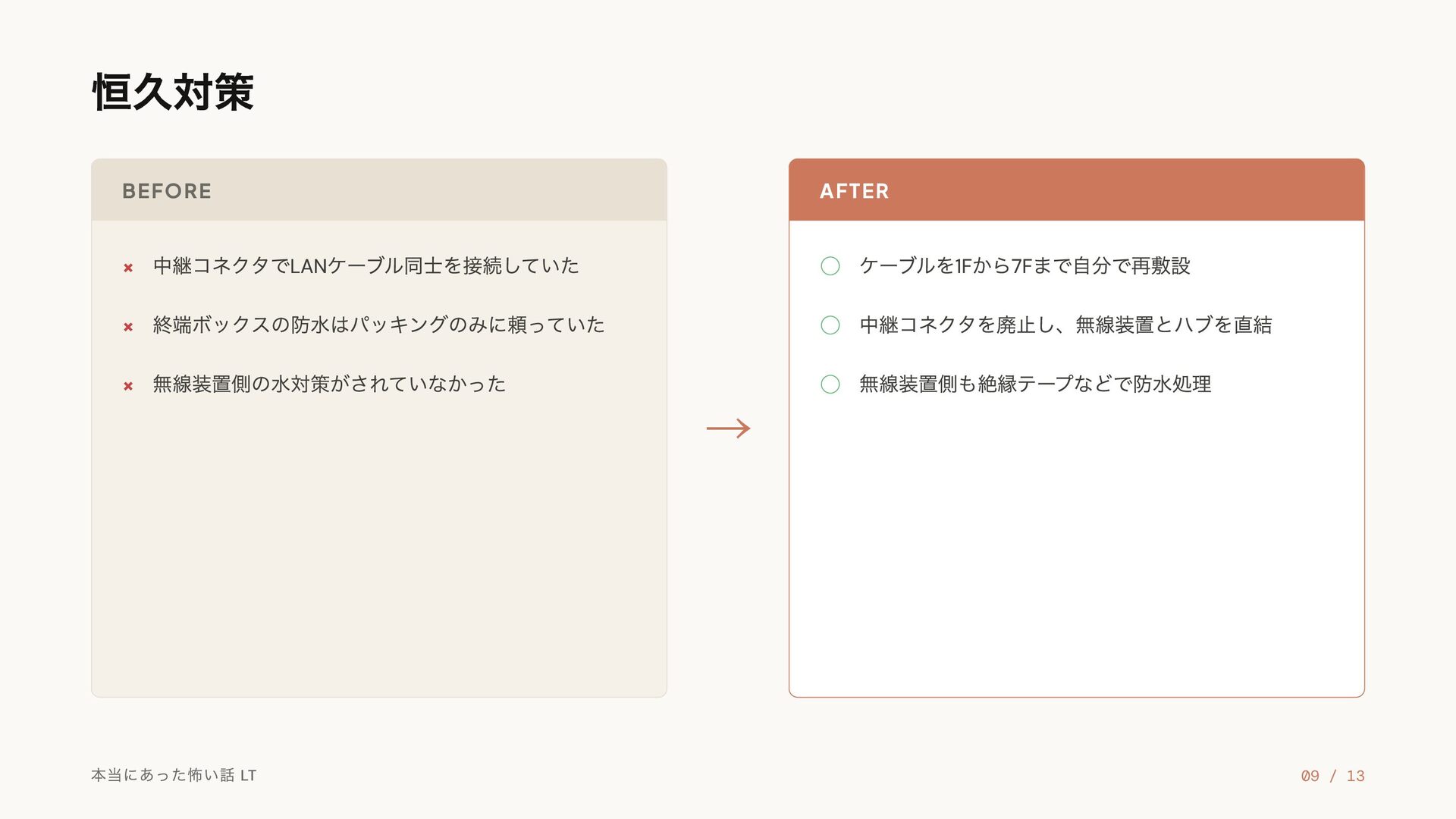

9. 恒久対策 BEFORE AFTER 中継コネクタでLANケーブル同士を接続していた × 終端ボックスの防水はパッキングのみに頼っていた × 無線装置側の水対策がされていなかった ◦ ケーブルを1Fから7Fまで自分で再敷設 ◦ 中継コネクタを廃止し、無線装置とハブを直結 ◦ 無線装置側も絶縁テープなどで防水処理 × 本当にあった怖い話 LT → 09 / 13

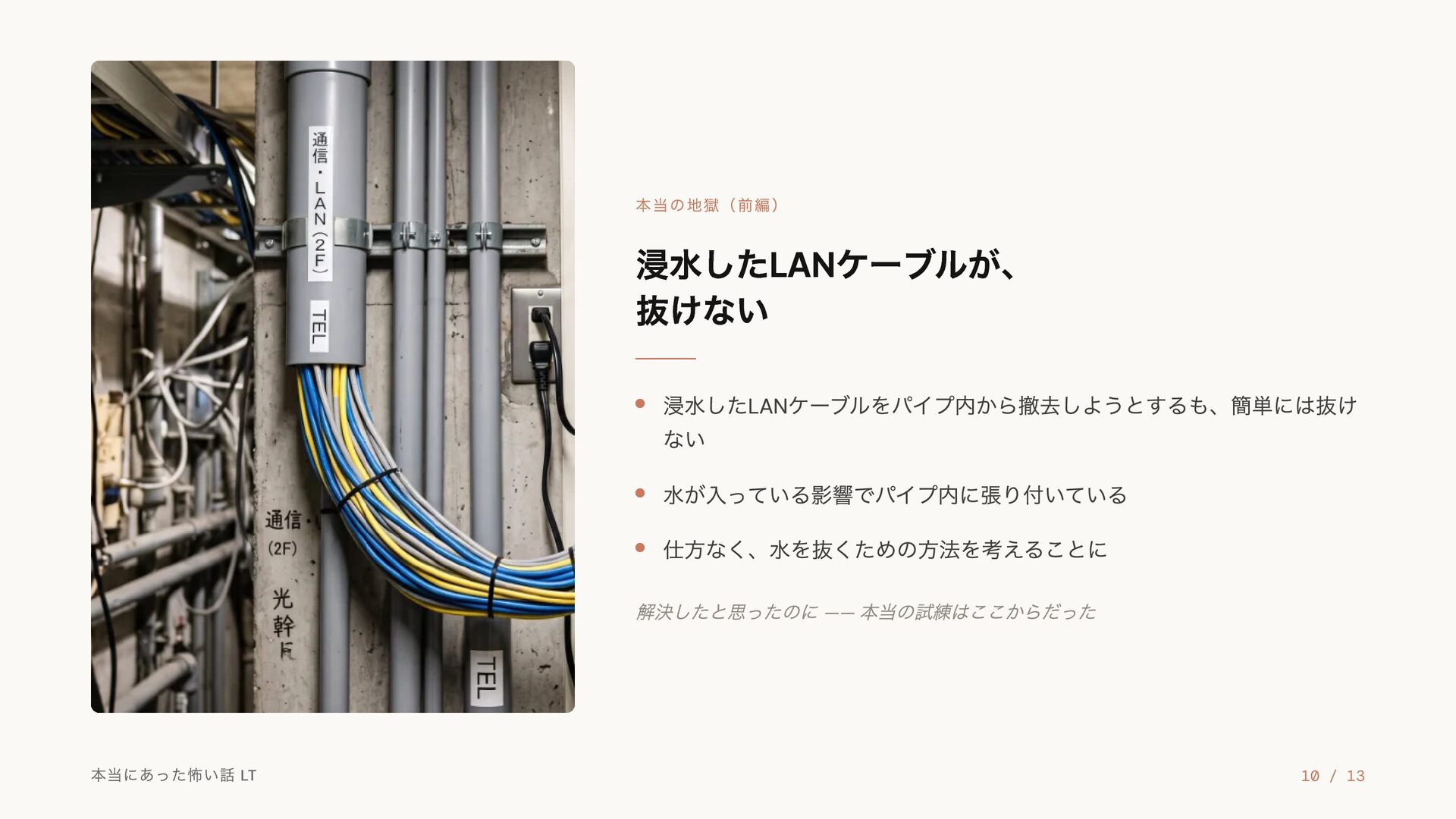

10. 本当の地獄（前編） 浸水したLANケーブルが、 抜けない 浸水したLANケーブルをパイプ内から撤去しようとするも、簡単には抜け ない 水が入っている影響でパイプ内に張り付いている 仕方なく、水を抜くための方法を考えることに 解決したと思ったのに —— 本当の試練はここからだった 本当にあった怖い話 LT 10 / 13
11. “ ストローのように LANケーブルを吸って水抜き 歳すぎてるのになぜこんな事しているんだろうか？３歳か？ — 30 本当にあった怖い話 LT ” 11 / 13

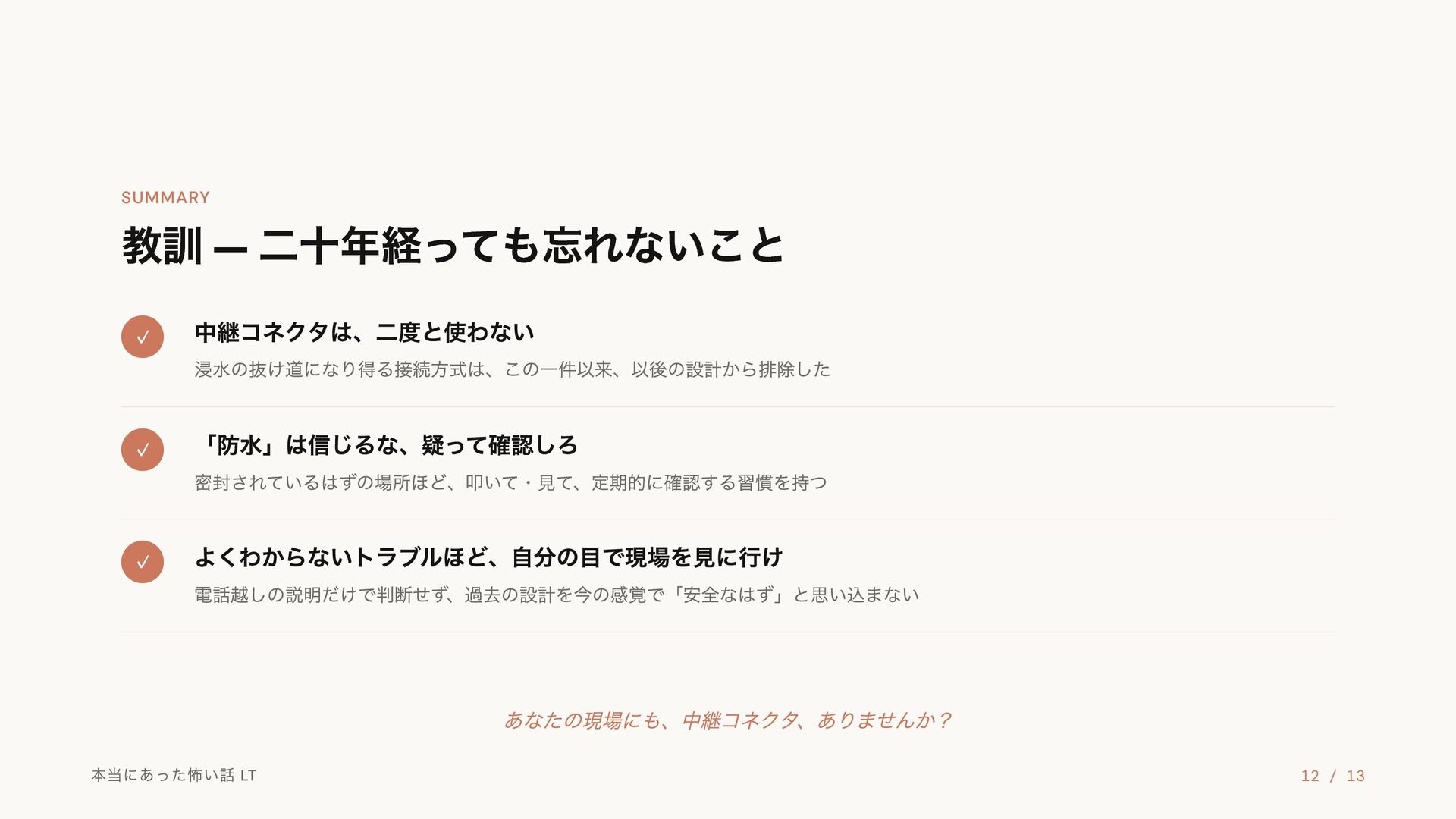

12. 教訓 — 二十年経っても忘れないこと SUMMARY ✓ 中継コネクタは、二度と使わない 浸水の抜け道になり得る接続方式は、この一件以来、以後の設計から排除した ✓ 「防水」は信じるな、疑って確認しろ 密封されているはずの場所ほど、叩いて・見て、定期的に確認する習慣を持つ ✓ よくわからないトラブルほど、自分の目で現場を見に行け 電話越しの説明だけで判断せず、過去の設計を今の感覚で「安全なはず」と思い込まない あなたの現場にも、中継コネクタ、ありませんか？ 本当にあった怖い話 LT 12 / 13
13. 水を噴き出す スイッチングハブ IT業界「本当にあった怖い話」LT
