用 Raspberry Pi 做手機 - PiPhone

用Raspberry Pi做手機。
硬體包括Raspberry Pi Model B，Adafruit PiTFT 2.8" Touchscreen，EFCom Pro GPRS/GSM Module，鋰電池等。
軟體使用AT command和GSM模組溝通，Tkinter處理畫面，Xstroke與tegaki為手寫輸入。

Transcript

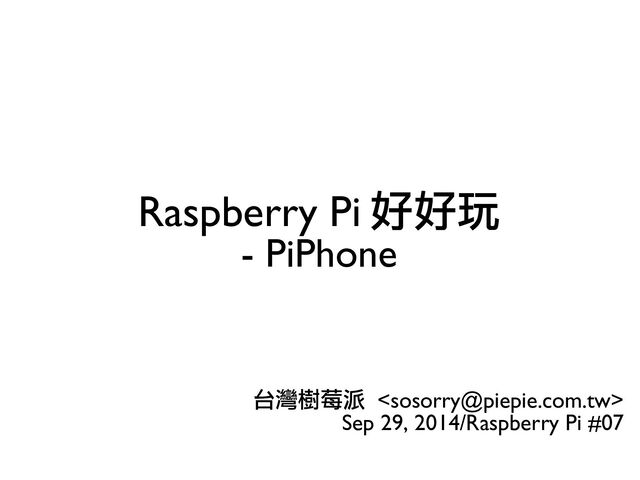

1. Raspberry Pi 好好玩 - PiPhone 台灣樹莓派 <sosorry@piepie.com.tw> Sep 29, 2014/Raspberry Pi #07
2. 2 • Element14 指定台灣地區 Raspberry Pi 獨家經銷商 about 台灣樹莓派 http://farnell.com/raspberrypi-consumer/approved-retailers.php?region=apac&MER=MER-LM-OB-RPICC-76315
3. • 專注於 Raspberry Pi 應用與推廣 • 舉辦 Raspberry Pi 社群聚會和工作坊 • Facebook : • 搜尋 RaspberryPiTaiwan about 台灣樹莓派
4. 4 • COSCUP, MakerConf 講者 • 投影片 , http://www.slideshare.net/raspberrypi-tw/presentations • 程式碼 , https://github.com/raspberrypi-tw 分享 x 社群
5. • David Hunt 用 Raspberry Pi ， PiTFT 和 SIM900 GSM/GPRS 組合成一支手機 PiPhone 新聞 http://www.davidhunt.ie/piphone-a-raspberry-pi-based-smartphone/
6. • Raspberry Pi Model B • Adafruit PiTFT 2.8” Touchscreen • SIM900 GSM/GPRS module • 2000mAh LiPo battery • DC-DC boost converter • Cables, connectors, switch, etc. • MIC and Speaker 所需硬體
7. 所需硬體
8. 完成圖
9. • EFCom Pro GPRS/GSM Module(AT commands) • IO List: GND , +5V , RX , TX , PWR , RST. • Quad-Band 850/ 900/ 1800/ 1900 MHz • Power Supply: +5V GSM 通訊模組 http://goo.gl/7jCgpd
10. • Adafruit PiTFT 2.8” Touchscreen , 適合 Model B 顯示與觸控 https://www.adafruit.com/product/1601
11. • 3.7V 鋰聚合物 ( 記得配充電器 ) • 升壓模組可將 3.7V 電壓升到 5V • Input voltage: 3V - 35V • Output voltage: 4 - 35V • Output Current: 3A (MAX) 電源供應 http://www.elecfreaks.com/store/lm2596-dcdc-stepdown-module-bkdc010-p-292.html
12. • 收發電話 , 傳送簡訊 , GSM/GPRS 狀態 • AT command • 畫畫面 , 互動介面 • Tkinter • 文字輸入 • Xstroke, tegaki 所需軟體
13. • Hayes command set, for Hayes Smartmodem (1981) • Dialing, hanging up, and changing the parameters of the connection • AT - "Attention" AT Command http://www.elecfreaks.com/wiki/index.php?title=EFCom_Pro_GPRS/GSM_Module
14. • Pi to Modem : 直接透過 UART(TX/RX) • PC to Modem : 或者用 FT232(FTDI) 轉接板 如何溝通 http://www.elecfreaks.com/wiki/index.php?title=EFCom_Pro_GPRS/GSM_Module
15. • putty, picocom, minicom • sudo picocom /dev/ttyAMA0 -b 115200 -l 終端機程式
16. • 基礎類命令 • 參數類命令 • 擴展類命令 AT Command 速成 http://elecfreaks.com/store/download/datasheet/rf/SIM900/SIM900_AT%20Command%20Manual_V1.03.pdf
17. • AT<X><n> • 開啟命令回呼 – ATE1 • 關閉命令回呼 – ATE0 基礎類命令
18. • 範例： AT+CEER ( 錯誤報告 ) • 測試命令 AT+<x>=? – AT+CEER=? • 查詢命令 AT+<x>? – AT+CEER? • 設定命令 AT+<x>=<y> – AT+CEER=0 • 執行命令 AT+<x> – AT+CEER 擴展類命令
19. • 寄簡訊 • AT+CMGF=1 • AT+CMGS=”0987654321” • Ctrl + Z • 撥電話 • ATD0987654321; • 掛電話 • ATH • 接電話 • ATA AT Command 範例
20. • AT+CSQ # 檢查目前 GSM 信號 (Max 31.99) • AT+CREG? # 查詢目前是否連上網路 • AT+COPS? # 查詢目前連上的 Operator • AT+CLIP=1 # 顯示來電號碼 • AT+GSN # 查詢 IMEI • AT+CMGF=1 # 選擇簡訊顯示為 readable AT Command 範例
21. • Python binding to the Tk GUI toolkit • Raspberry Pi 內建 Tkinter 模組 • Layout, widget and event TKinter http://oreilly.com/catalog/pythonwin32/chapter/ch20.html
22. • Model-View-Controller 模式 • View = UI 畫面 • Controller = 分派動作 • Model = 實際 AT command, 更新 UI 畫面 MVC in Tkinter http://en.wikipedia.org/wiki/Model%E2%80%93view%E2%80%93controller UI 畫面 AT 命令 分派動作
23. • 硬體是獨占資源 • 如何在電話來時 , 顯示畫面 & 來電號碼？ • 背景跑多執行緒監聽 Serial port • 來電時叫起 UI 並將號碼傳送過去 接電話問題
24. • 沒有鍵盤輸入 , 只能用觸控輸入 • 螢幕這麼小 (2.8”), 用虛擬鍵盤不適合 • 用手寫輸入 傳送簡訊問題
25. • Full-screen Gesture Recognition for X Xstroke 手寫輸入 http://ozzmaker.com/2014/06/17/raspberry-pi-with-stroke-and-gesture-recognition/
26. • Open-Source Chinese and Japanese Handwriting Recognition tegaki 手寫輸入 http://tegaki.org/
27. DEMO
28. 打電話 - 查詢網路狀態 / 註冊資料
29. 打電話 - 帶起鍵盤 UI
30. 打電話 - 撥通後顯示相關資訊
31. 接電話
32. 接電話 - 任何時候都會帶起來電畫面
33. • http://www.davidhunt.ie/piphone-a-raspberry-pi- based-smartphone/ • https://github.com/climberhunt/PiPhone 參考資料
34. Raspberry Pi Rocks the World Thanks
