1. PRINCIPES DE L’IMAGERIE EOS olivier Hericord - Centre Radiologie Croisette www.radioscannes.com Thursday, December 13, 12
2. GEORGE CHARPAK prix Nobel de physique 1992 pour la chambre proportionnelle multifils Thursday, December 13, 12

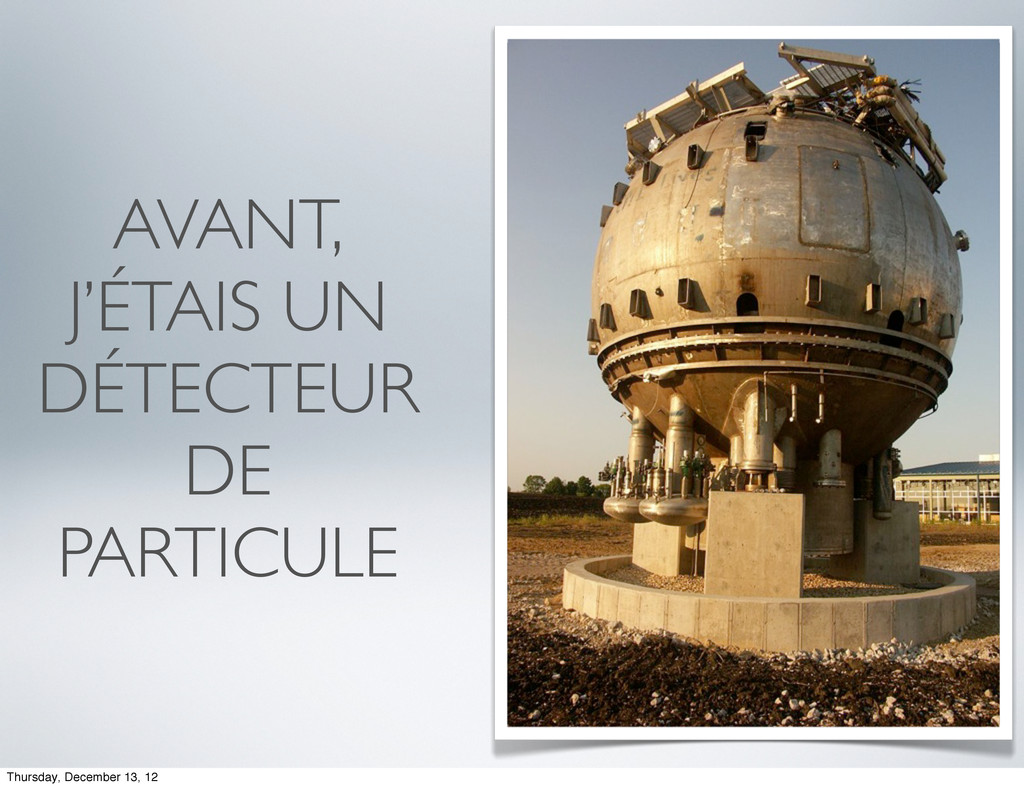

3. AVANT, J’ÉTAIS UN DÉTECTEUR DE PARTICULE Thursday, December 13, 12

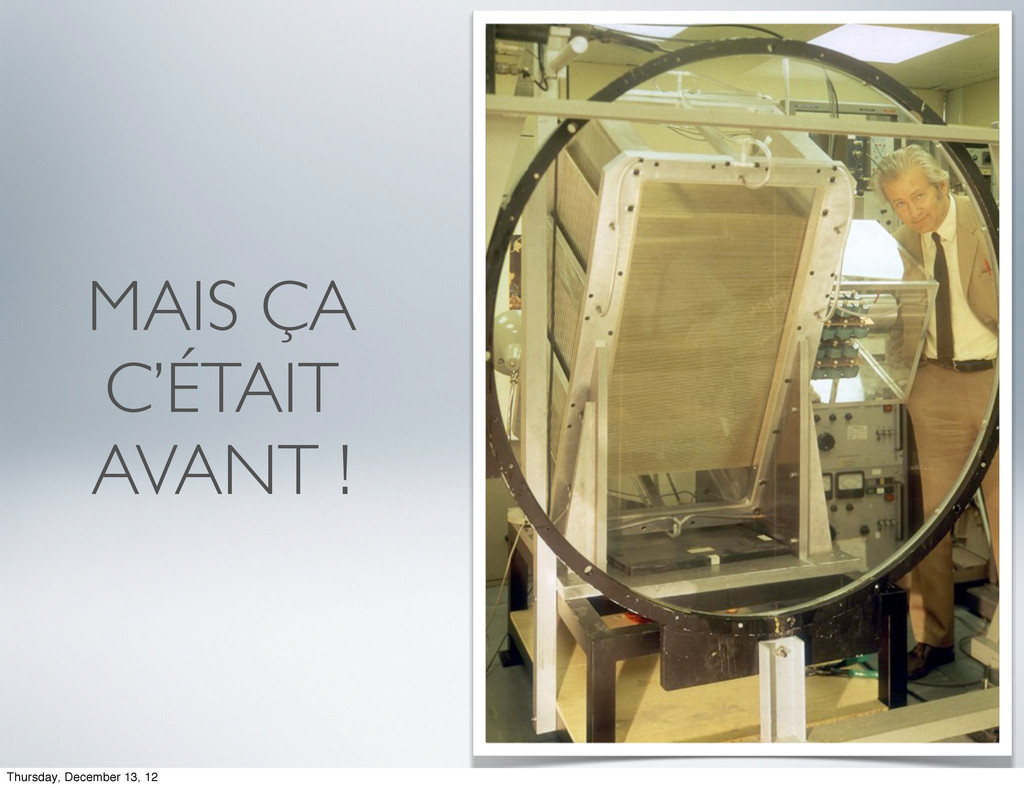

4. MAIS ÇA C’ÉTAIT AVANT ! Thursday, December 13, 12

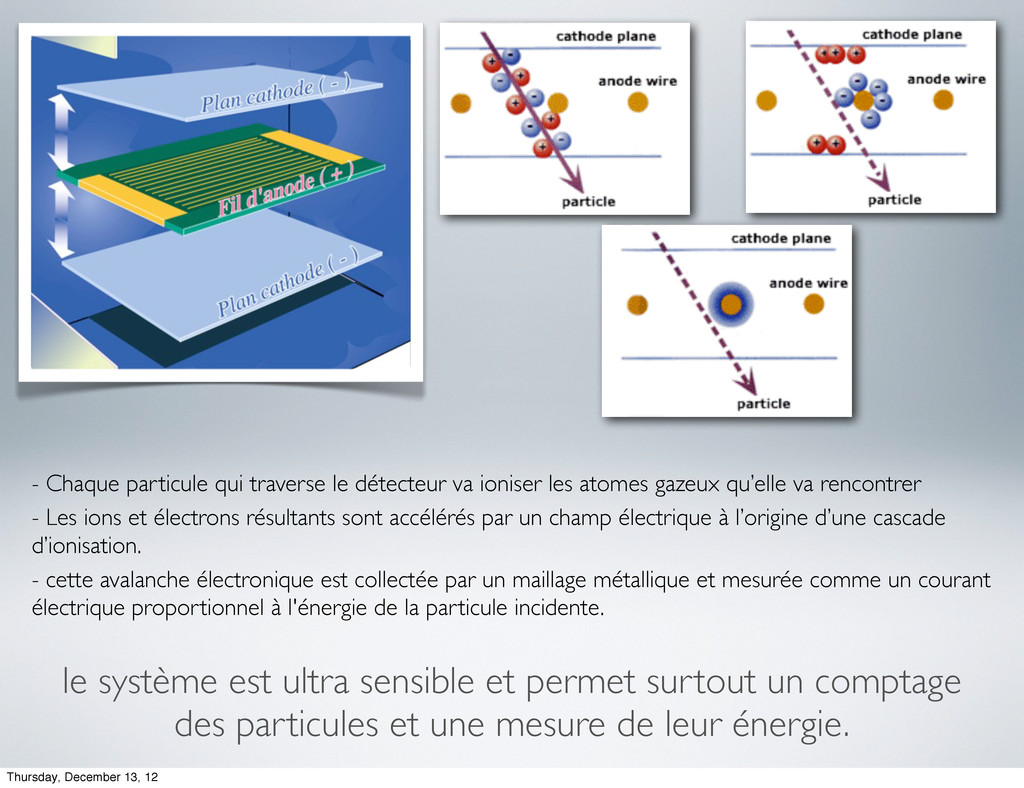

5. le système est ultra sensible et permet surtout un comptage des particules et une mesure de leur énergie. - Chaque particule qui traverse le détecteur va ioniser les atomes gazeux qu’elle va rencontrer - Les ions et électrons résultants sont accélérés par un champ électrique à l’origine d’une cascade d’ionisation. - cette avalanche électronique est collectée par un maillage métallique et mesurée comme un courant électrique proportionnel à l'énergie de la particule incidente. Thursday, December 13, 12

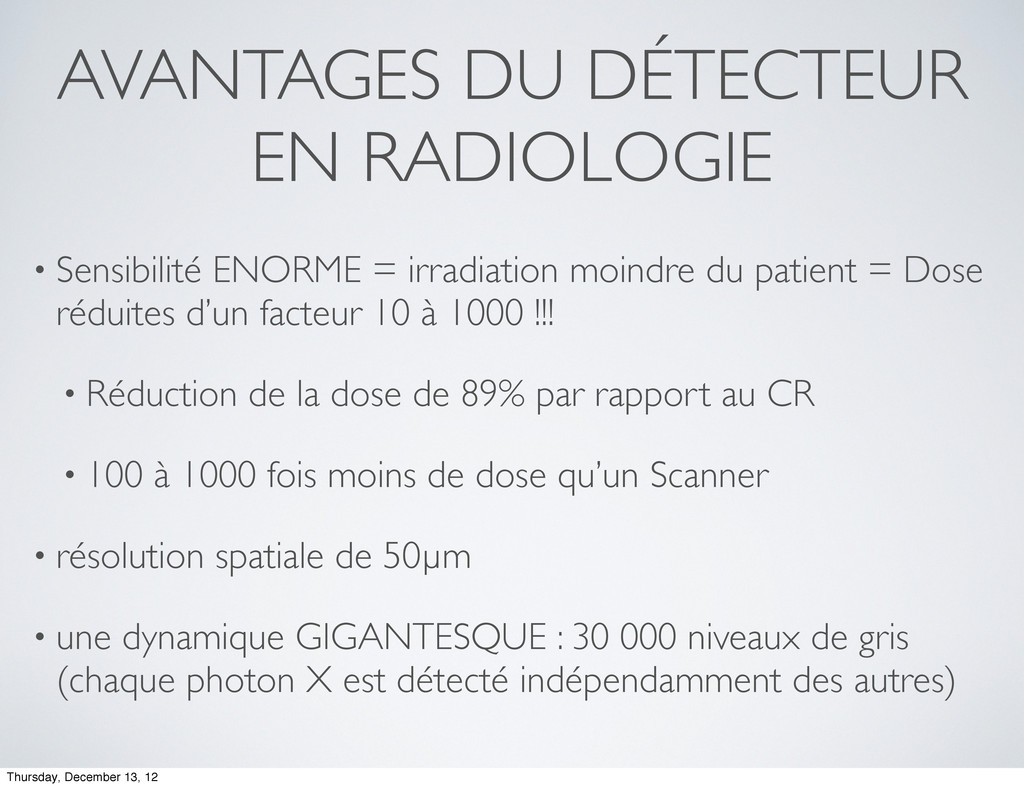

6. AVANTAGES DU DÉTECTEUR EN RADIOLOGIE • Sensibilité ENORME = irradiation moindre du patient = Dose réduites d’un facteur 10 à 1000 !!! • Réduction de la dose de 89% par rapport au CR • 100 à 1000 fois moins de dose qu’un Scanner • résolution spatiale de 50µm • une dynamique GIGANTESQUE : 30 000 niveaux de gris (chaque photon X est détecté indépendamment des autres) Thursday, December 13, 12

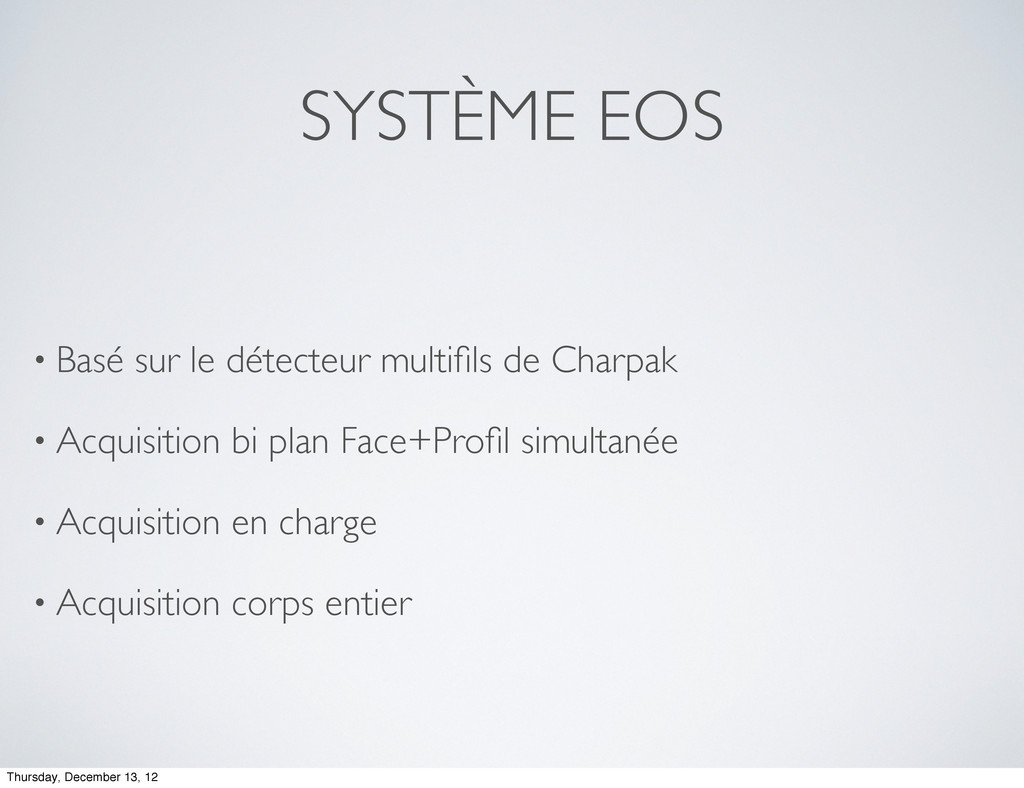

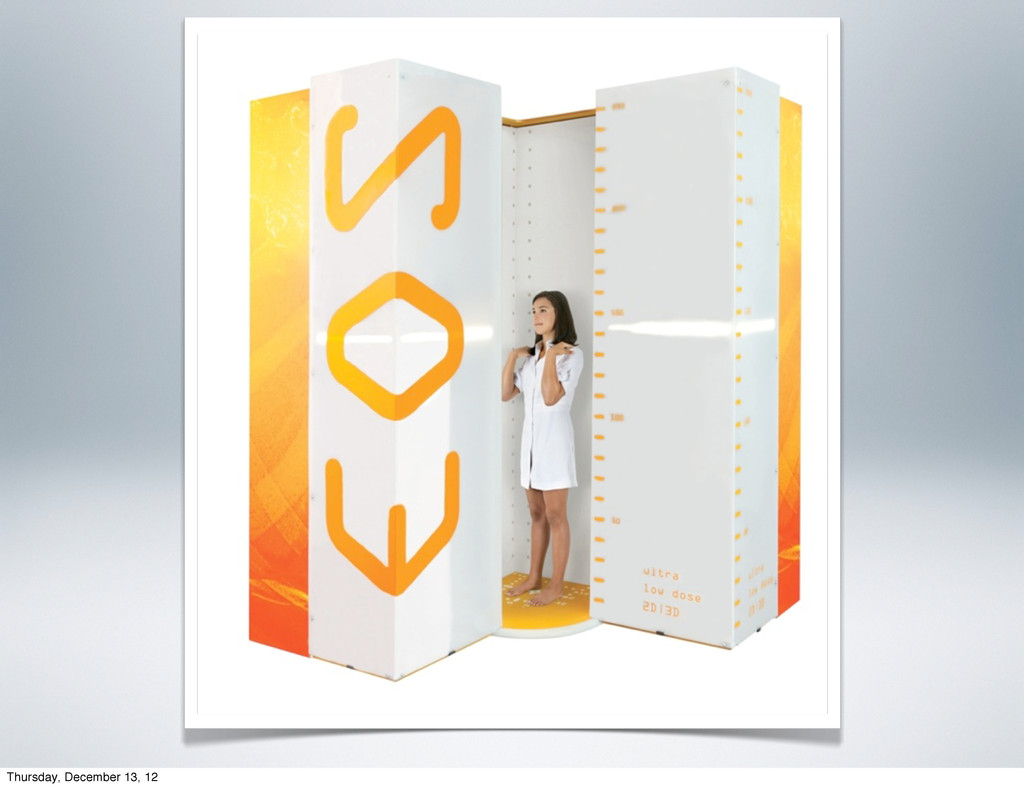

7. SYSTÈME EOS • Basé sur le détecteur multifils de Charpak • Acquisition bi plan Face+Profil simultanée • Acquisition en charge • Acquisition corps entier Thursday, December 13, 12

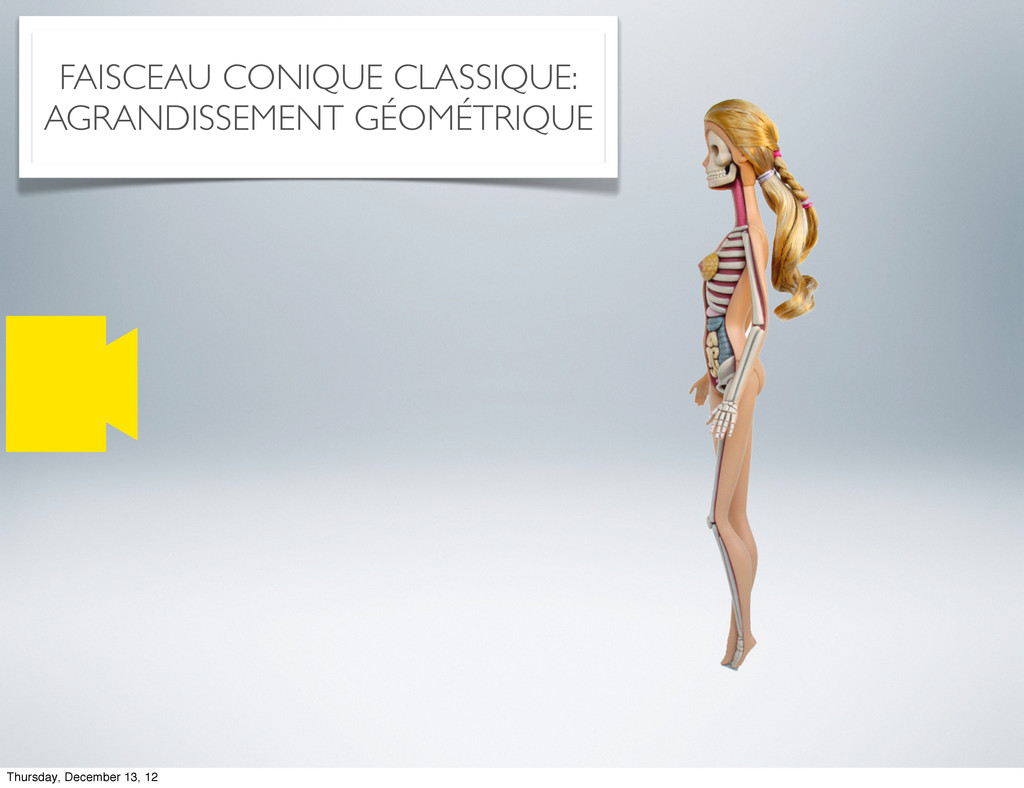

8. FAISCEAU CONIQUE CLASSIQUE: AGRANDISSEMENT GÉOMÉTRIQUE Thursday, December 13, 12

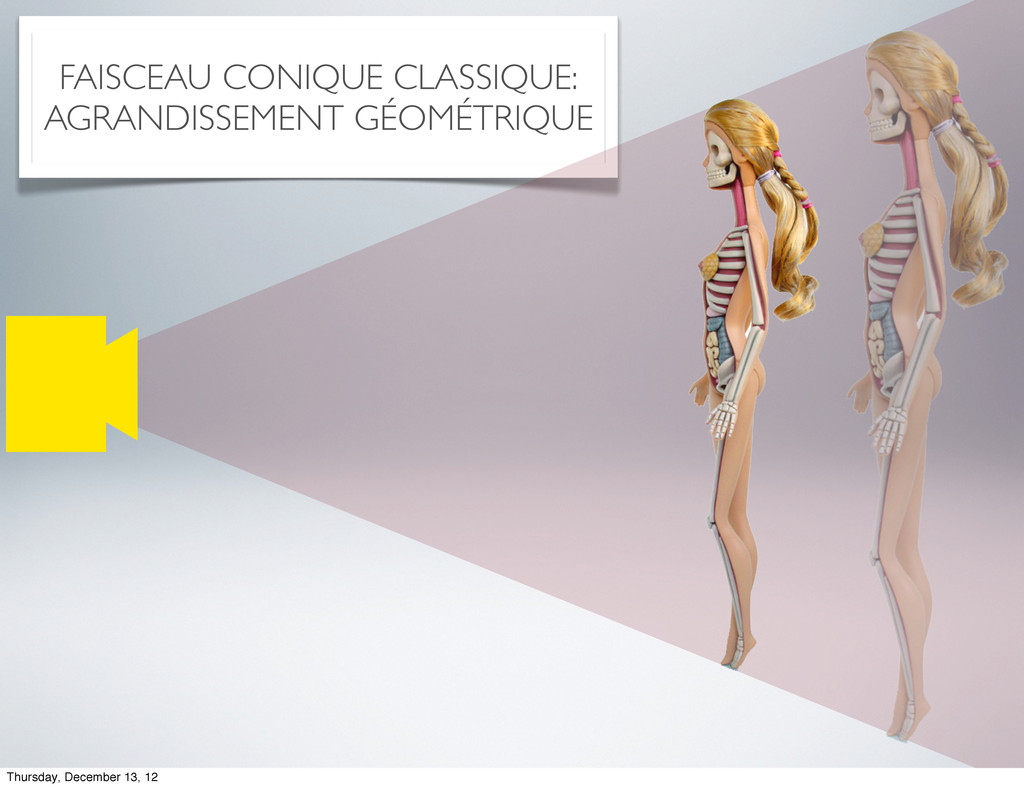

9. FAISCEAU CONIQUE CLASSIQUE: AGRANDISSEMENT GÉOMÉTRIQUE Thursday, December 13, 12

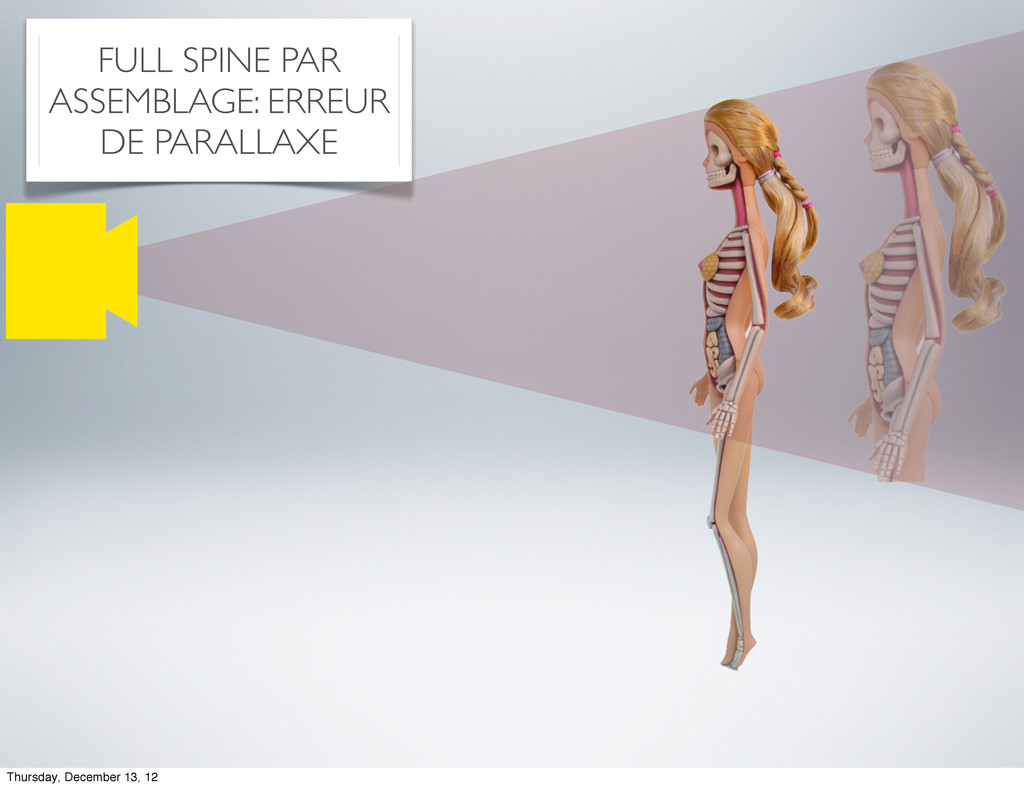

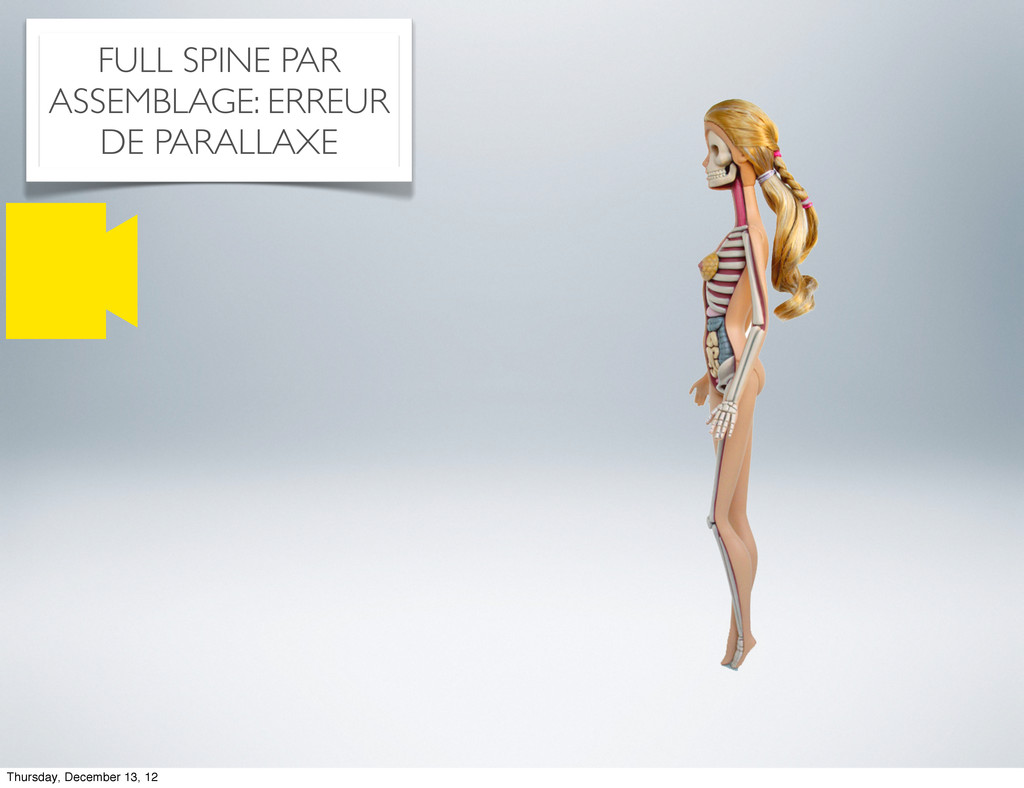

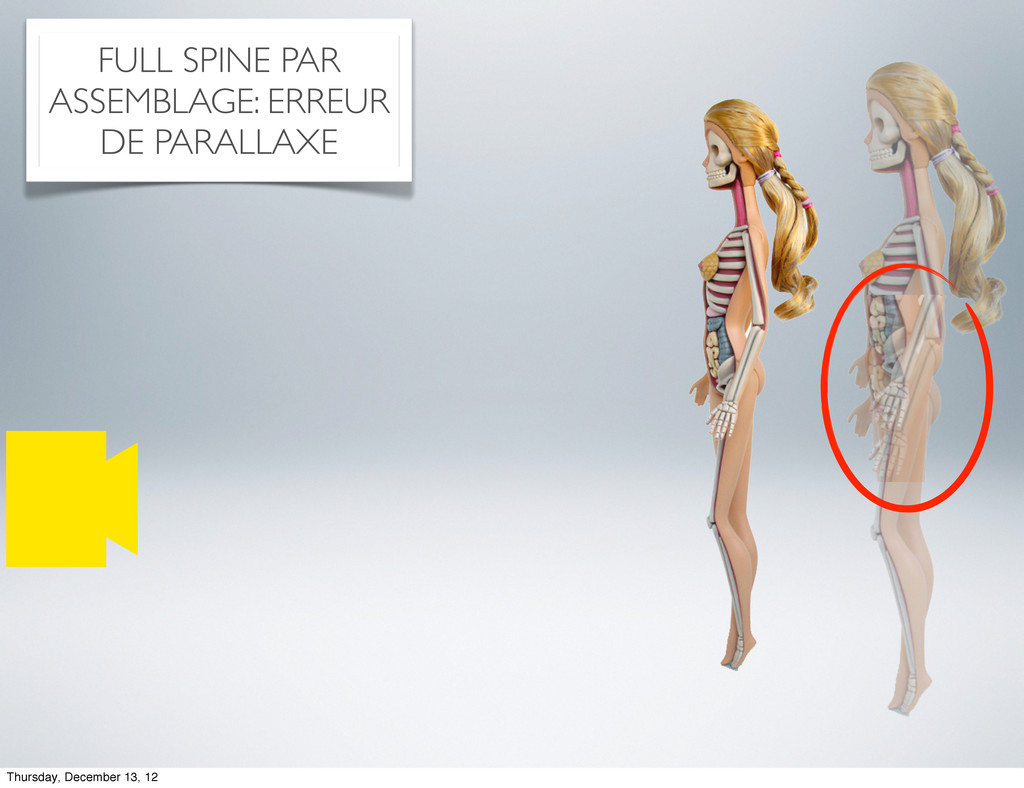

10. FULL SPINE PAR ASSEMBLAGE: ERREUR DE PARALLAXE Thursday, December 13, 12

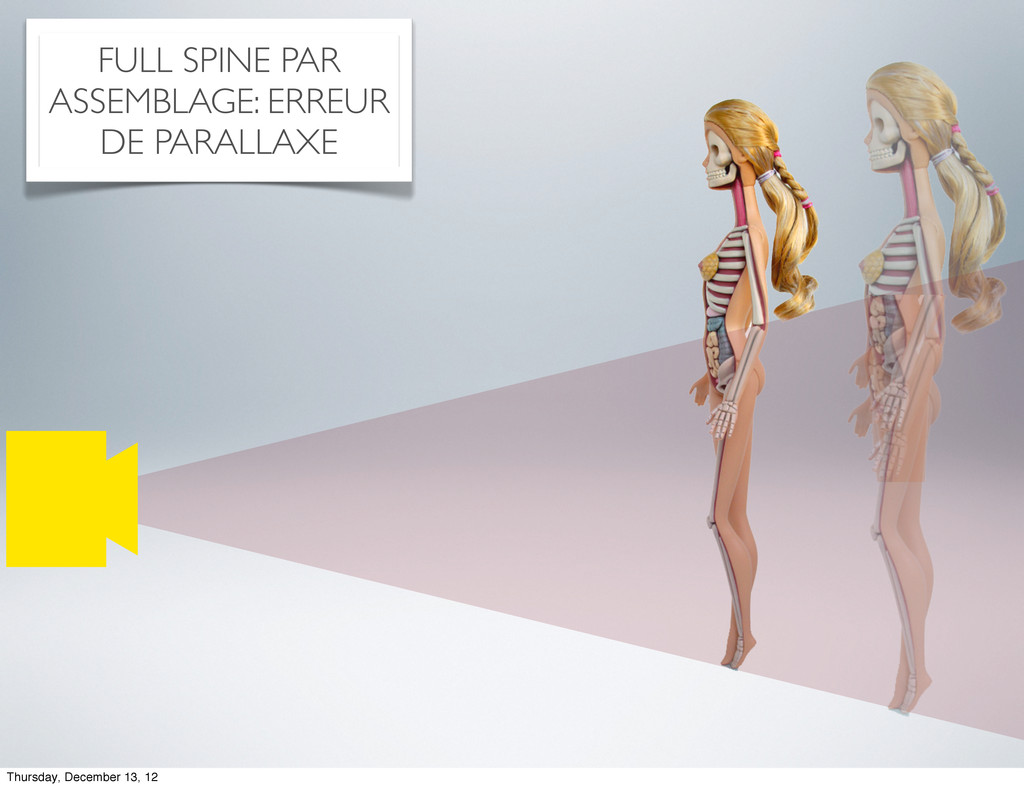

11. FULL SPINE PAR ASSEMBLAGE: ERREUR DE PARALLAXE Thursday, December 13, 12
12. FULL SPINE PAR ASSEMBLAGE: ERREUR DE PARALLAXE Thursday, December 13, 12
13. FULL SPINE PAR ASSEMBLAGE: ERREUR DE PARALLAXE Thursday, December 13, 12

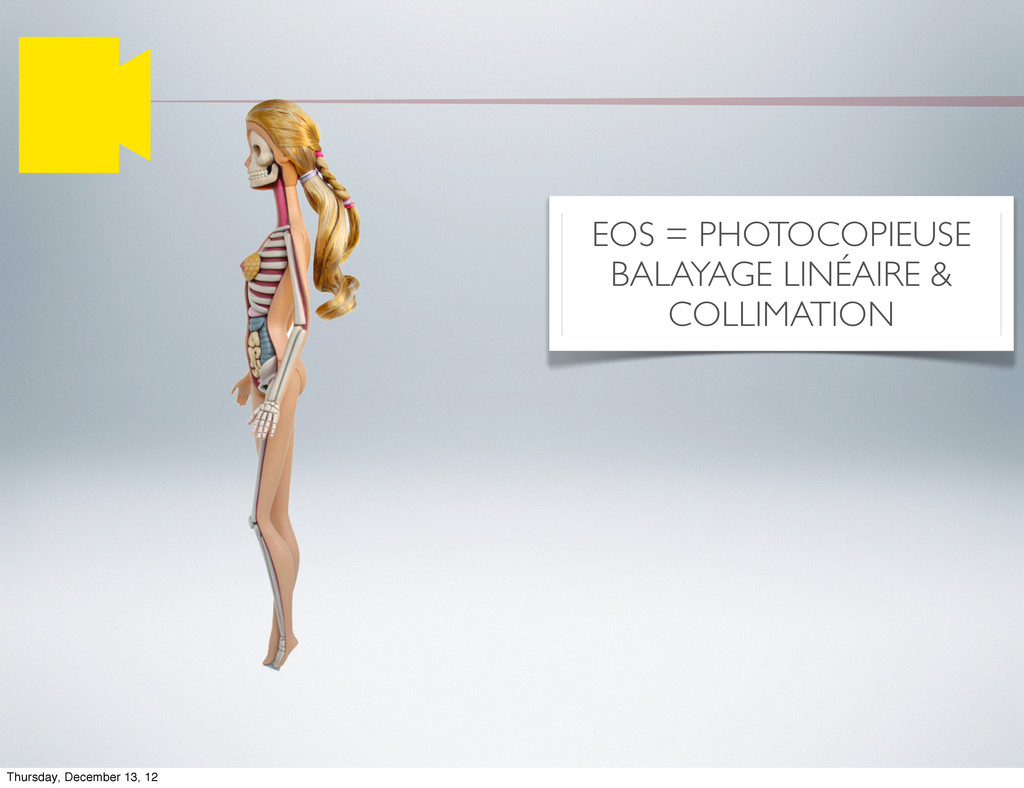

14. EOS = PHOTOCOPIEUSE BALAYAGE LINÉAIRE & COLLIMATION Thursday, December 13, 12
15. EOS = PHOTOCOPIEUSE BALAYAGE LINÉAIRE & COLLIMATION Thursday, December 13, 12

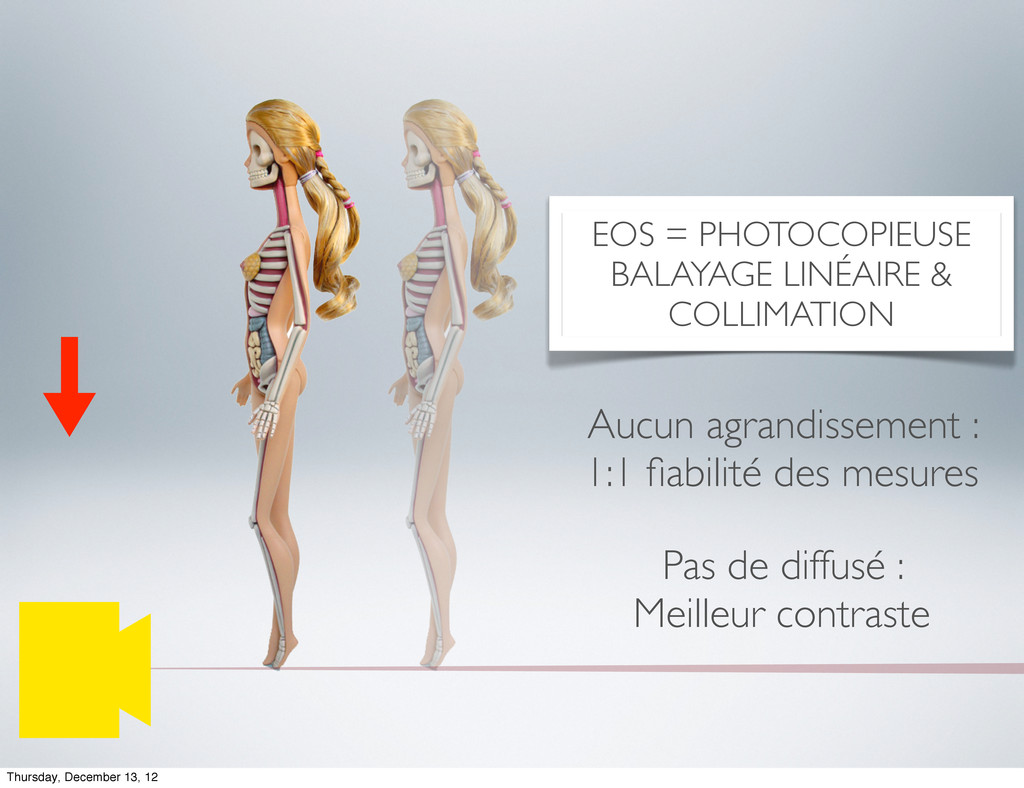

16. EOS = PHOTOCOPIEUSE BALAYAGE LINÉAIRE & COLLIMATION Pas de diffusé : Meilleur contraste Aucun agrandissement : 1:1 fiabilité des mesures Thursday, December 13, 12
17. Thursday, December 13, 12
18. Thursday, December 13, 12
19. Thursday, December 13, 12
20. Thursday, December 13, 12
21. Thursday, December 13, 12

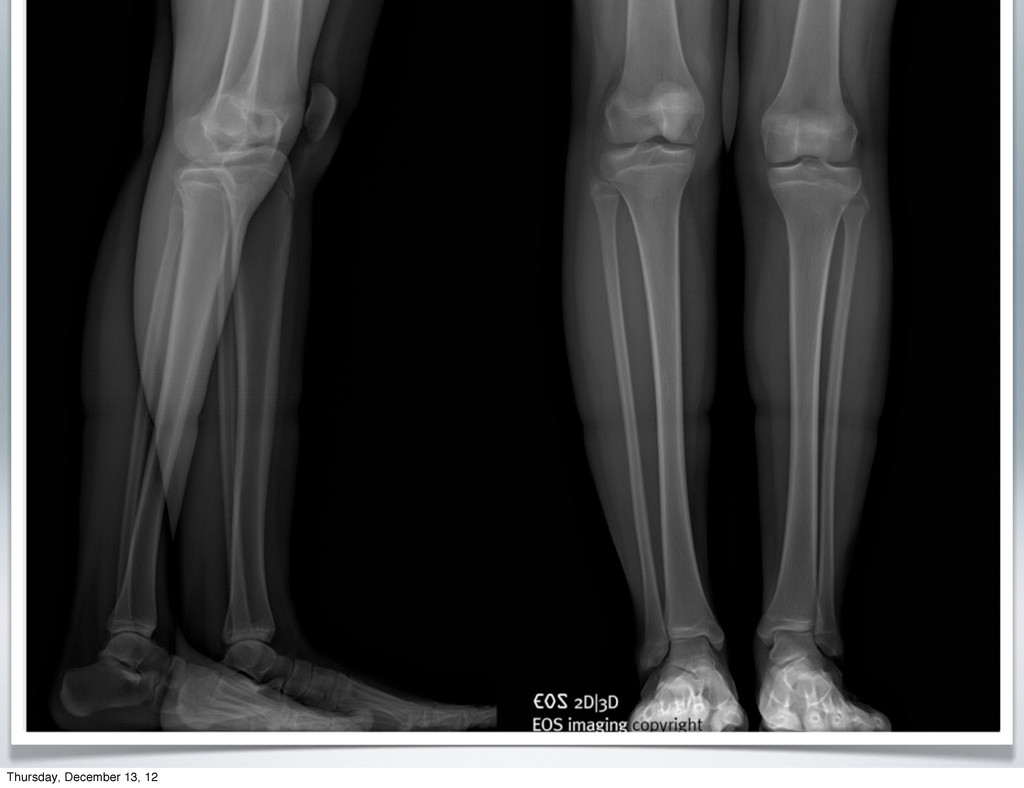

22. Thursday, December 13, 12

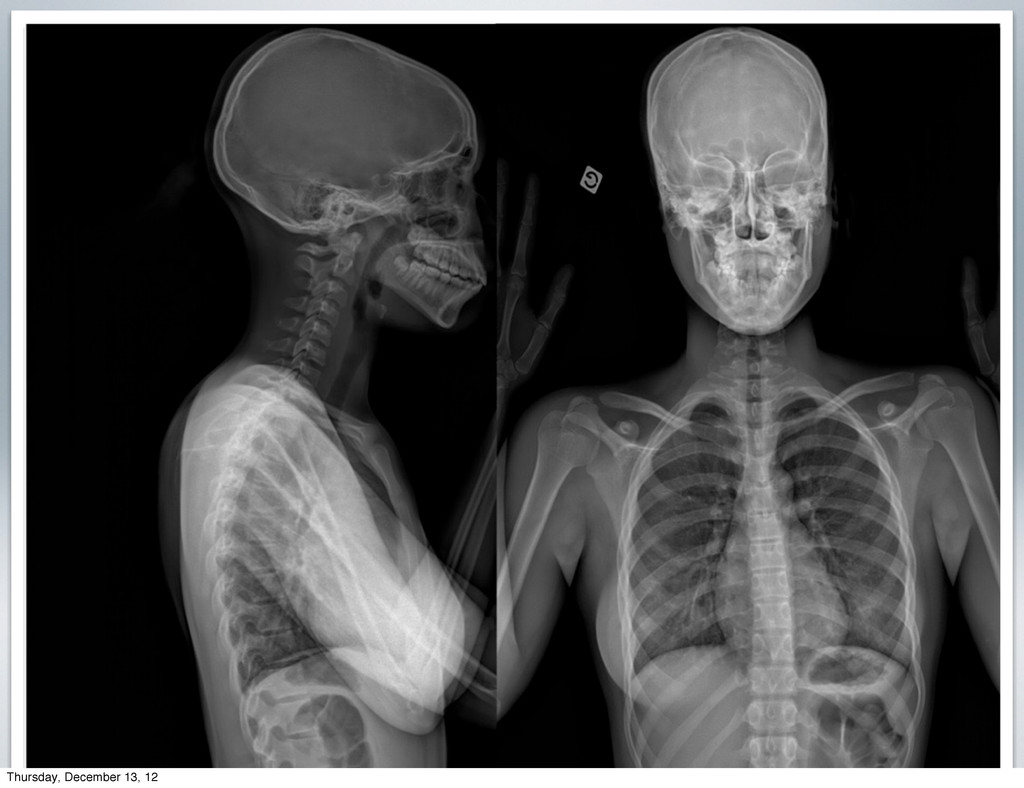

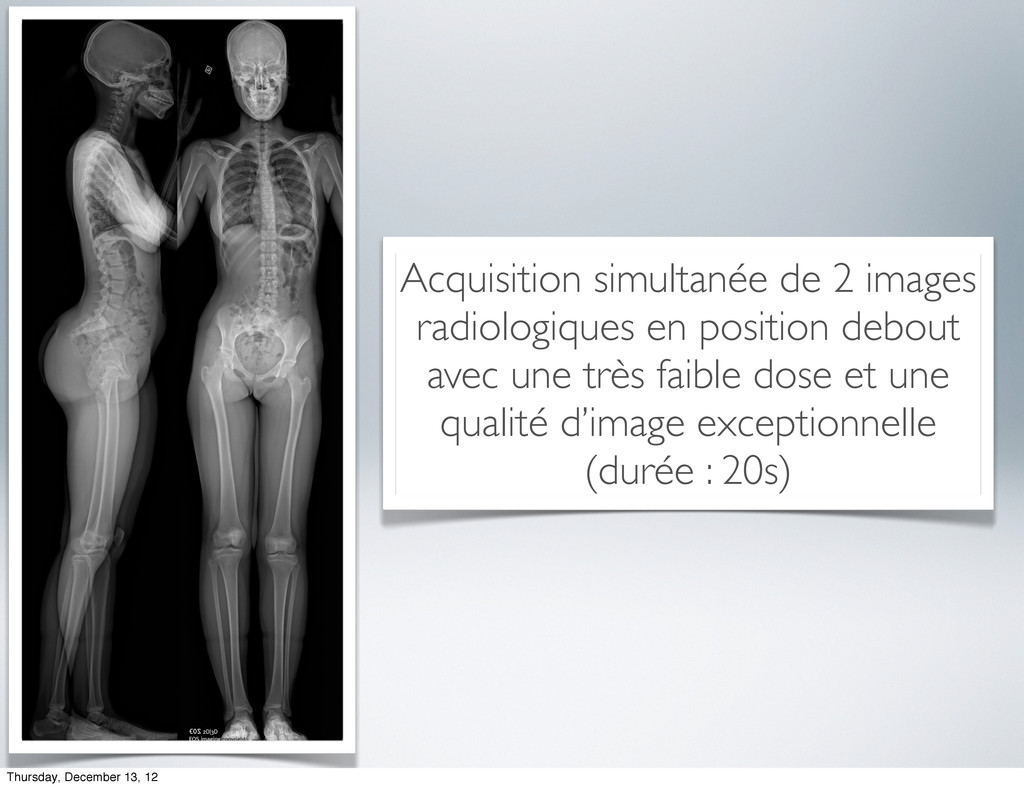

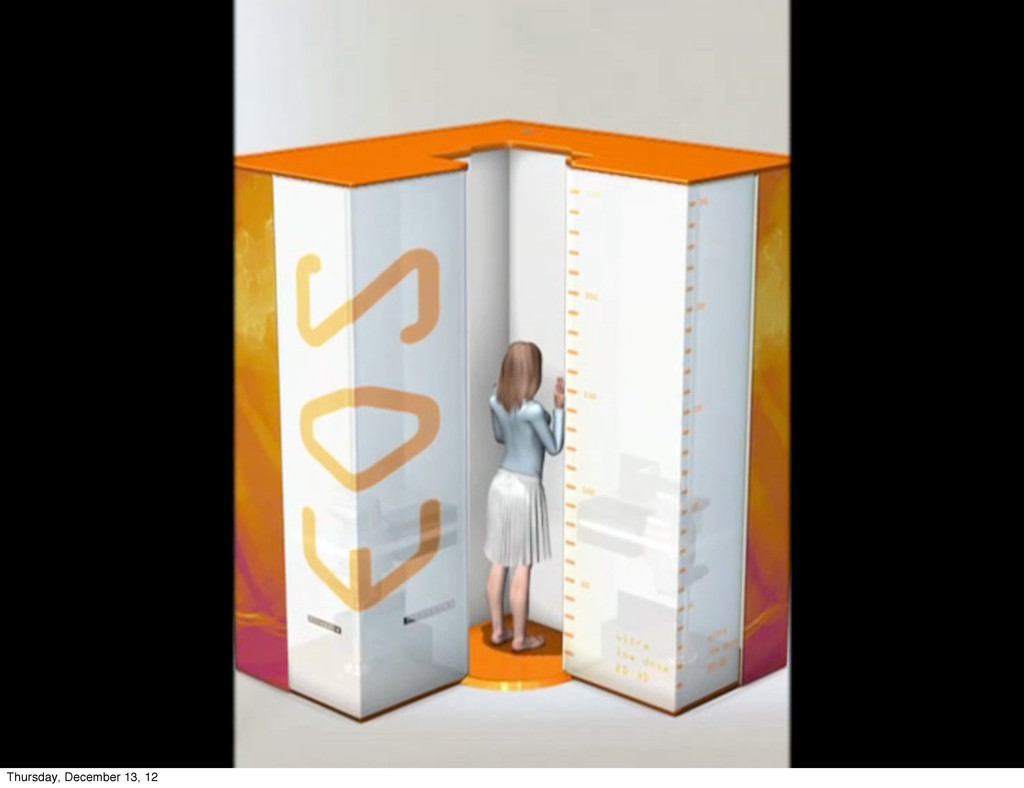

23. Acquisition simultanée de 2 images radiologiques en position debout avec une très faible dose et une qualité d’image exceptionnelle (durée : 20s) Thursday, December 13, 12

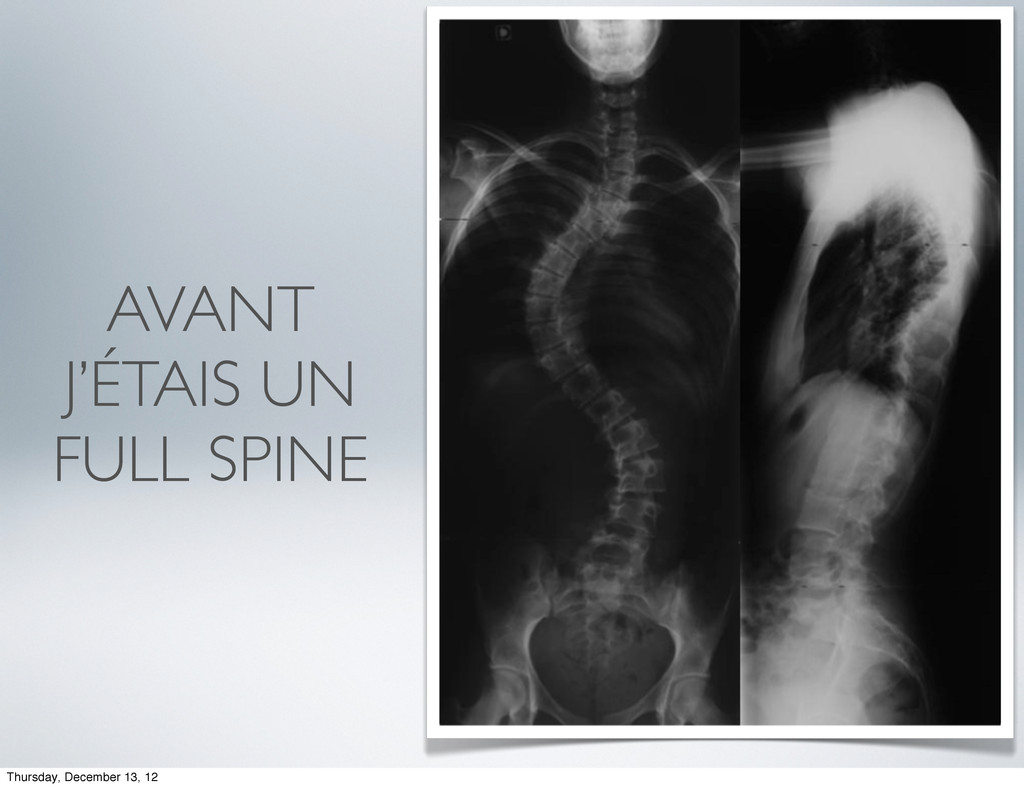

24. AVANT J’ÉTAIS UN FULL SPINE Thursday, December 13, 12

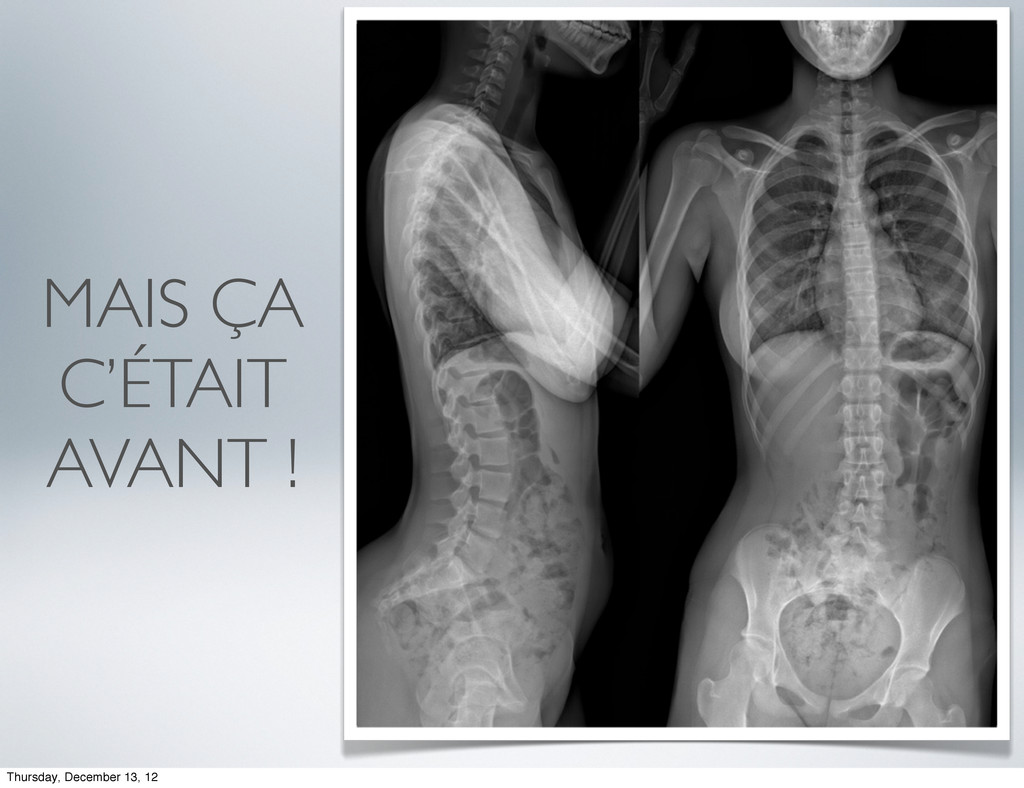

25. MAIS ÇA C’ÉTAIT AVANT ! Thursday, December 13, 12

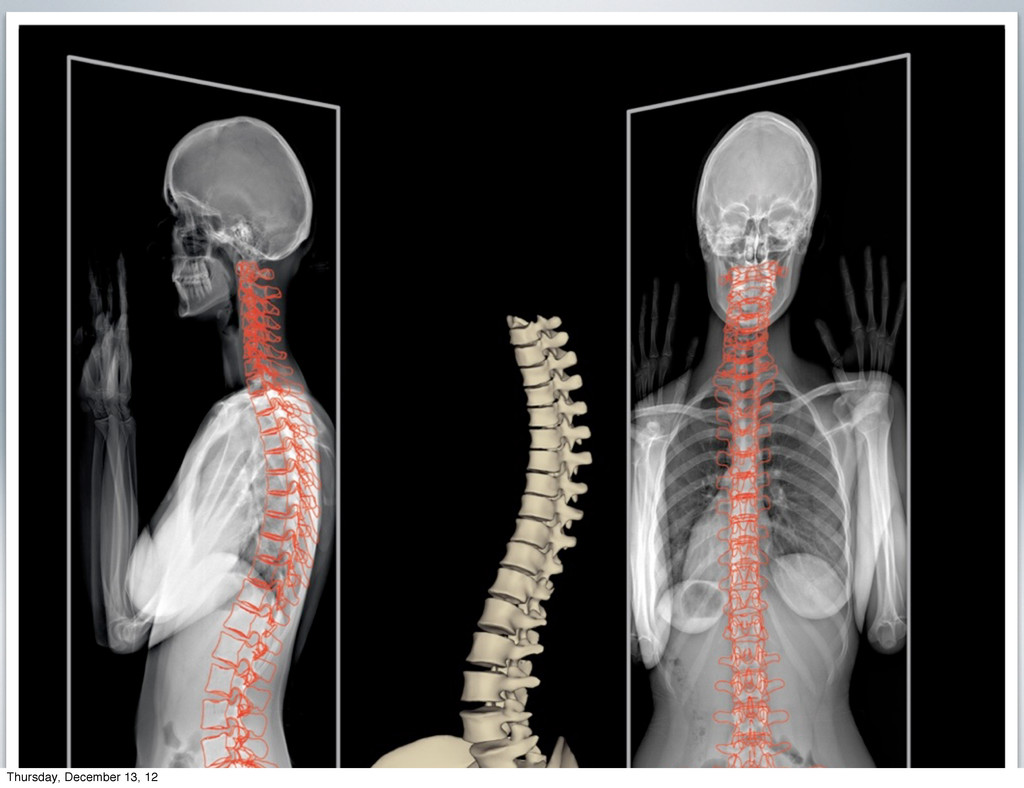

26. Thursday, December 13, 12

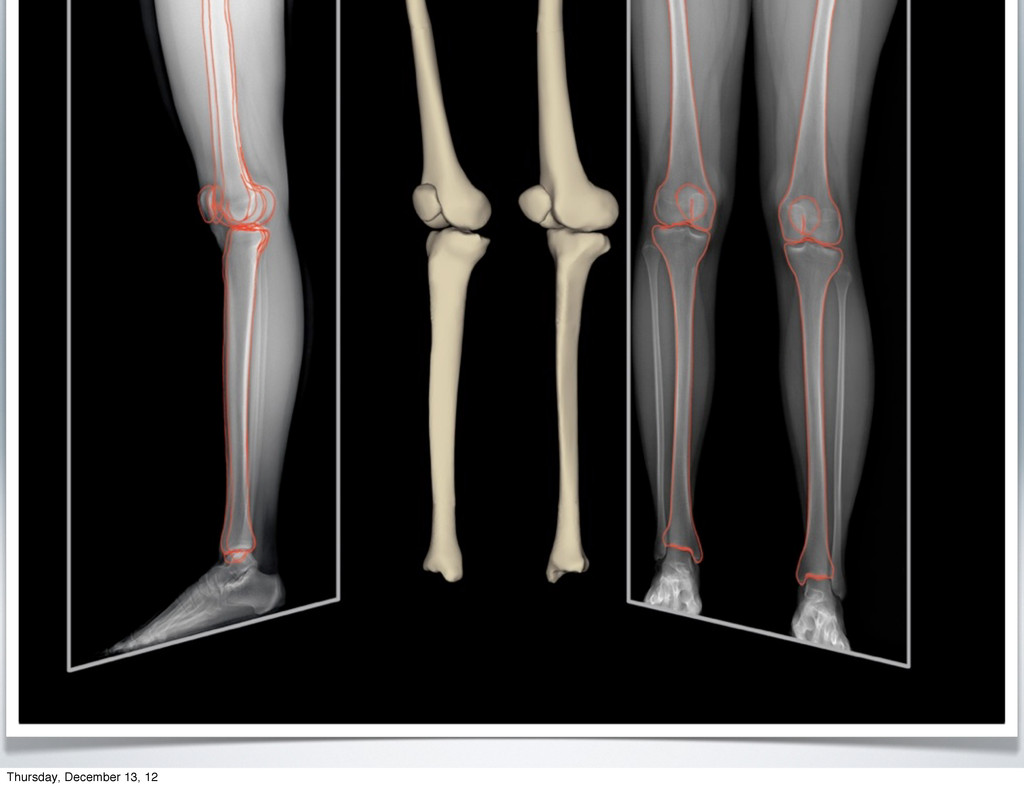

27. Thursday, December 13, 12

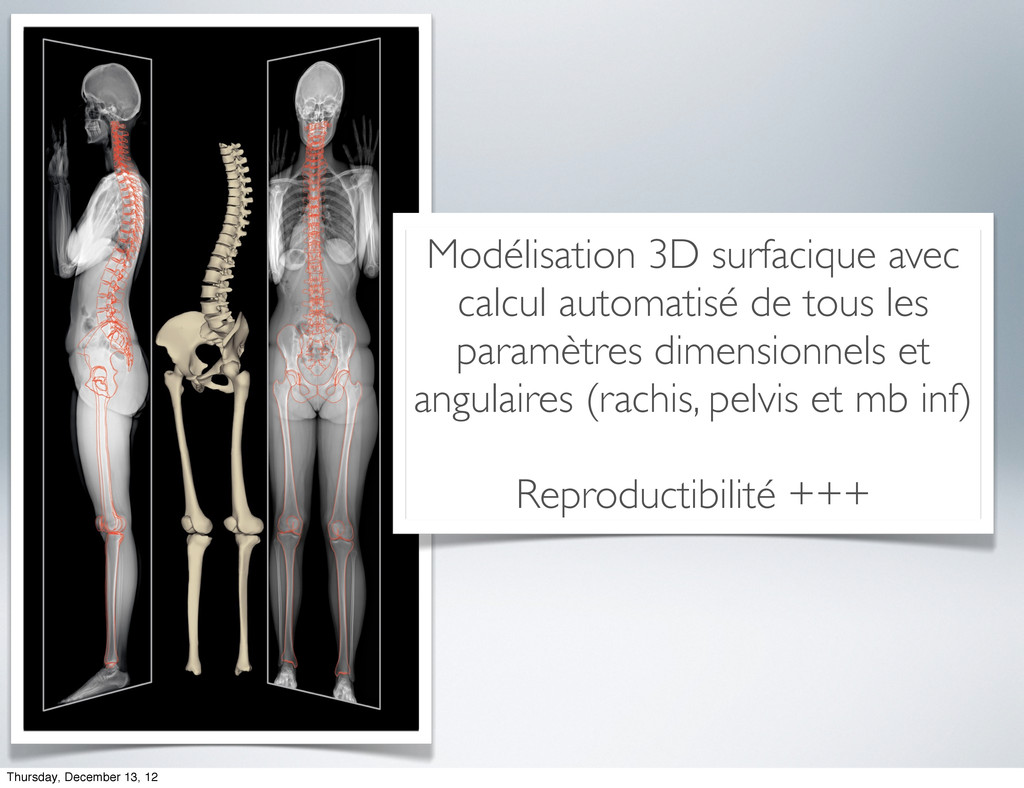

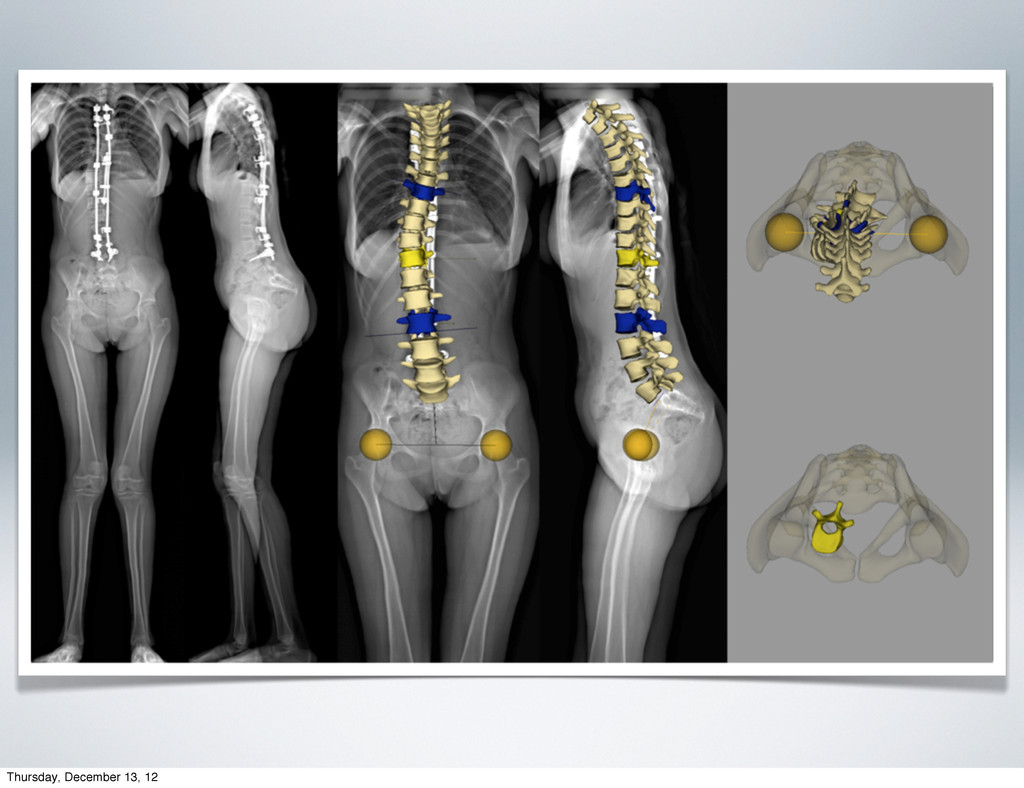

28. Modélisation 3D surfacique avec calcul automatisé de tous les paramètres dimensionnels et angulaires (rachis, pelvis et mb inf) Reproductibilité +++ Thursday, December 13, 12
29. AVANT J’ÉTAIS UN ANGLE DE COBB Thursday, December 13, 12

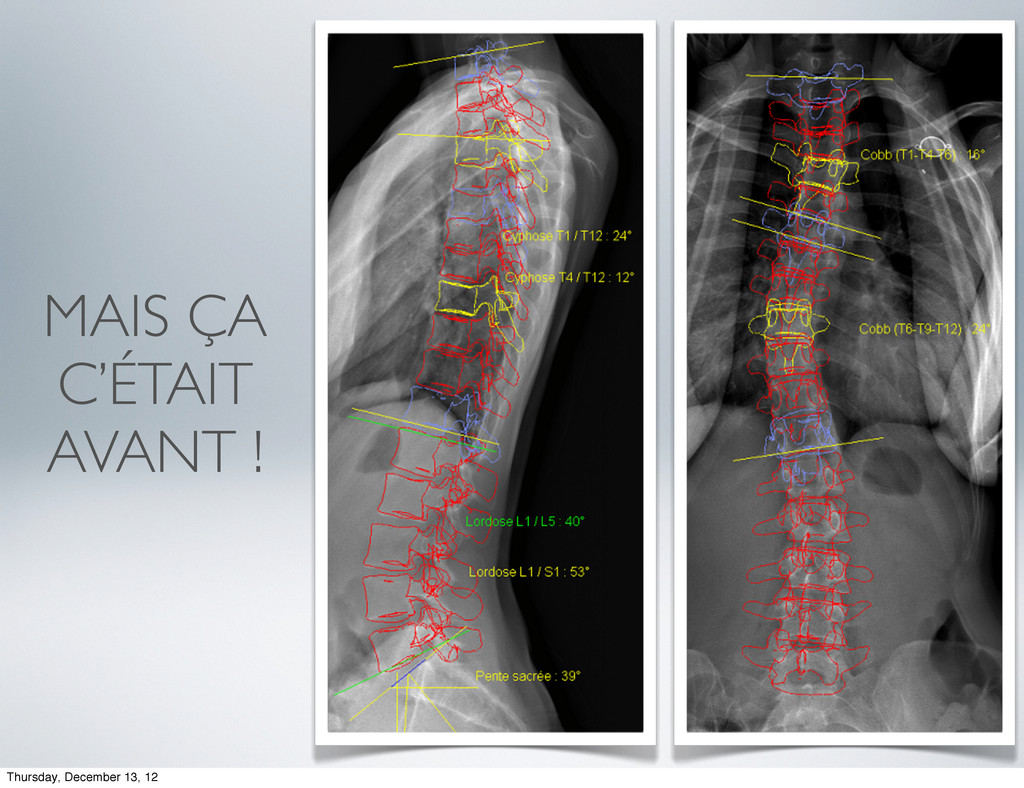

30. MAIS ÇA C’ÉTAIT AVANT ! Thursday, December 13, 12

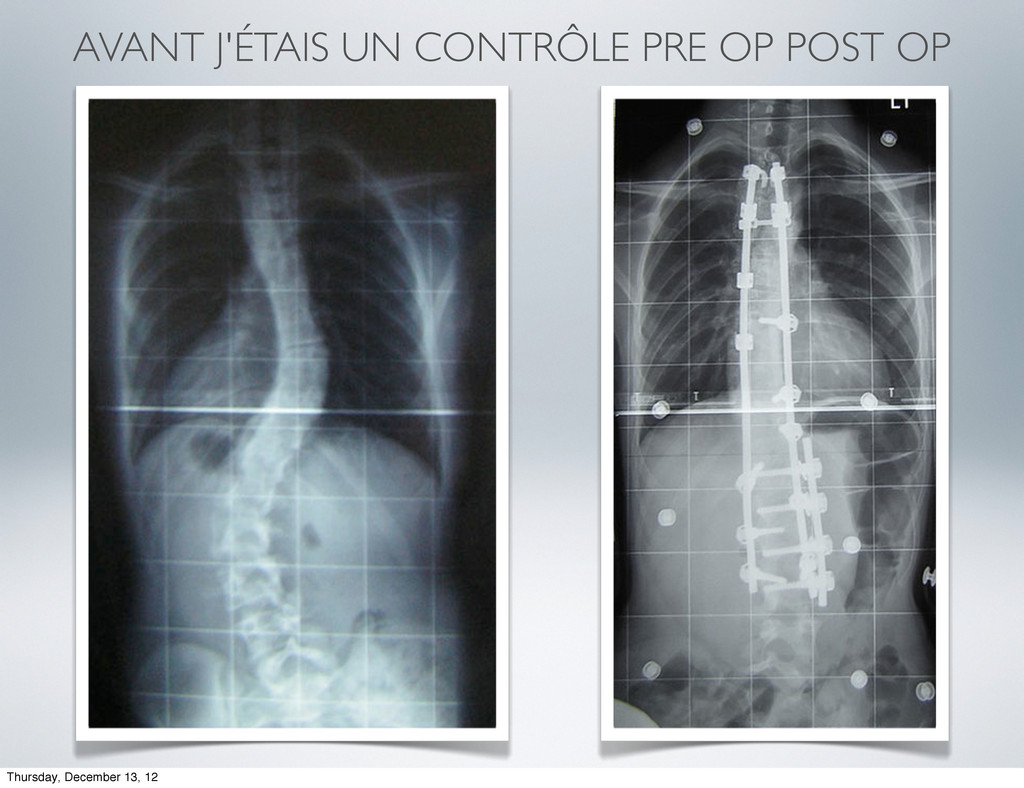

31. AVANT J'ÉTAIS UN CONTRÔLE PRE OP POST OP Thursday, December 13, 12

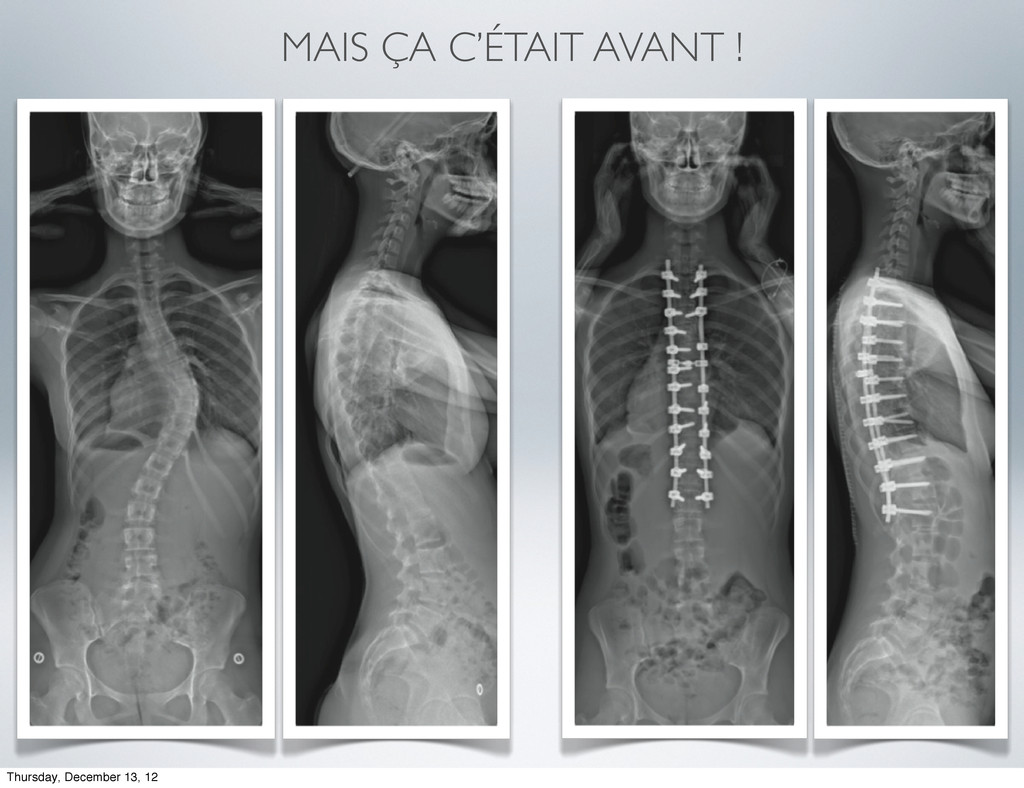

32. MAIS ÇA C’ÉTAIT AVANT ! Thursday, December 13, 12
33. Thursday, December 13, 12

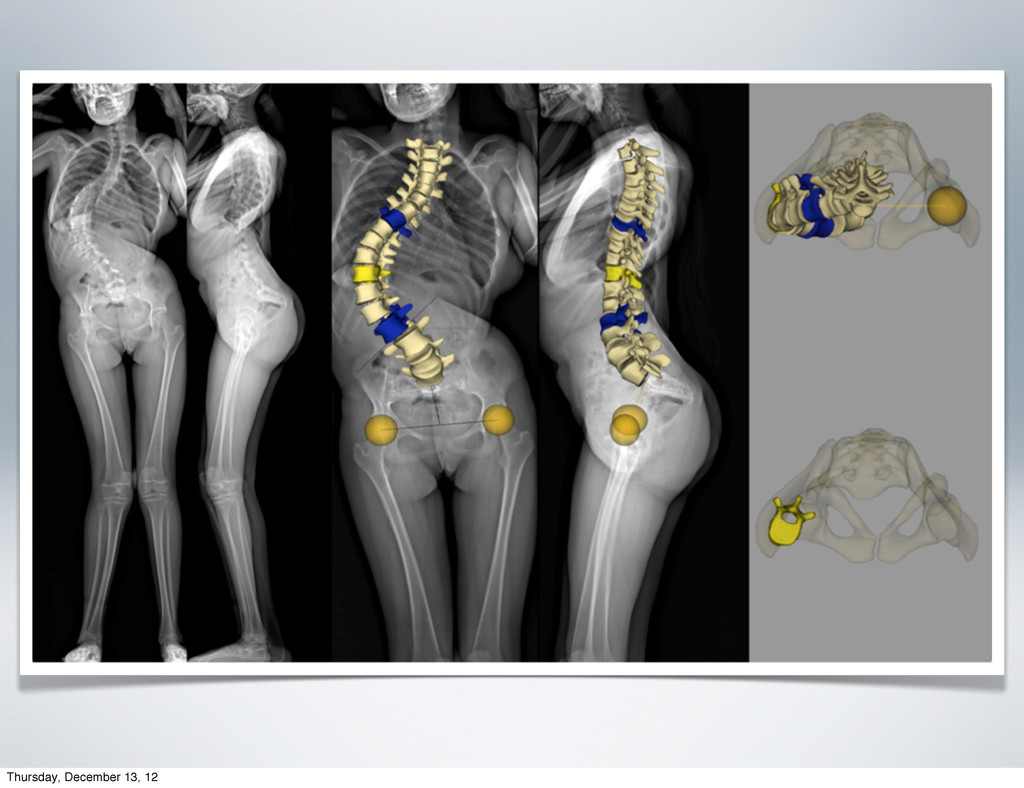

34. Thursday, December 13, 12

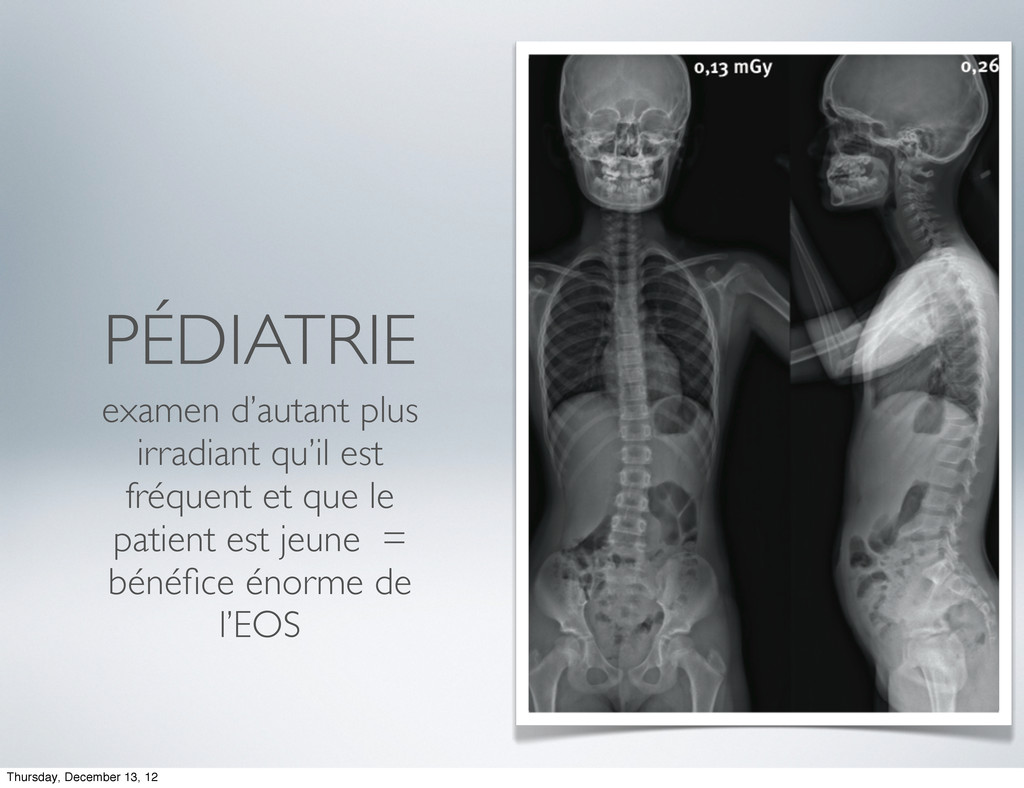

35. PÉDIATRIE examen d’autant plus irradiant qu’il est fréquent et que le patient est jeune = bénéfice énorme de l’EOS Thursday, December 13, 12

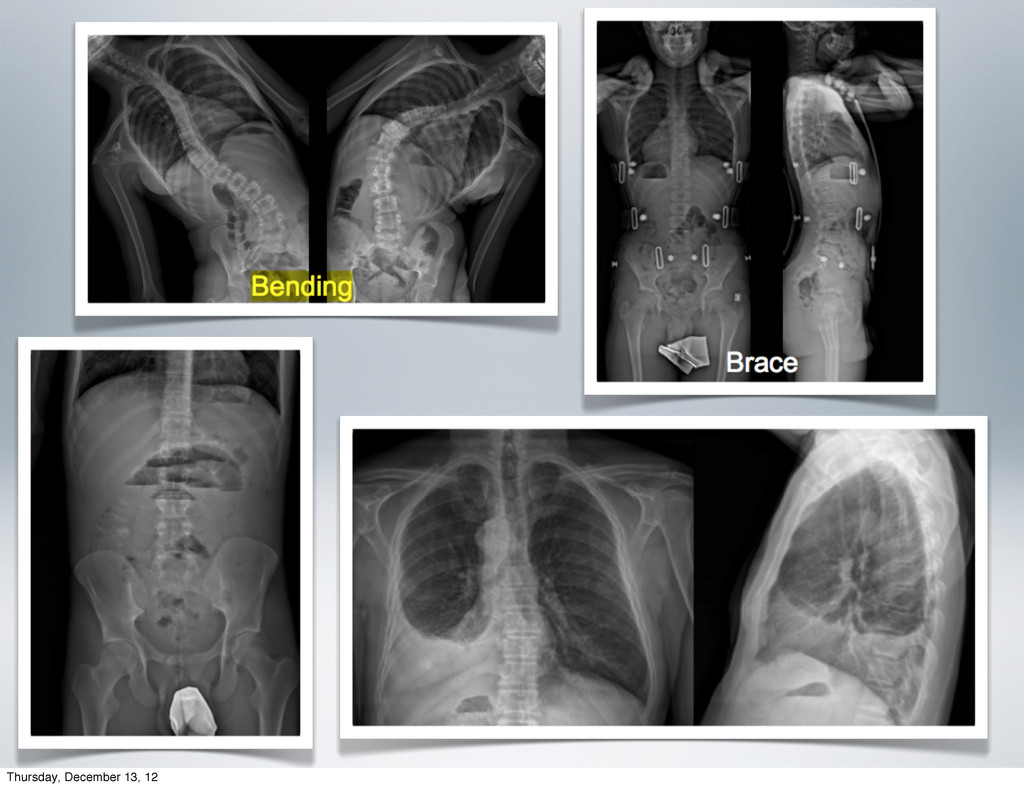

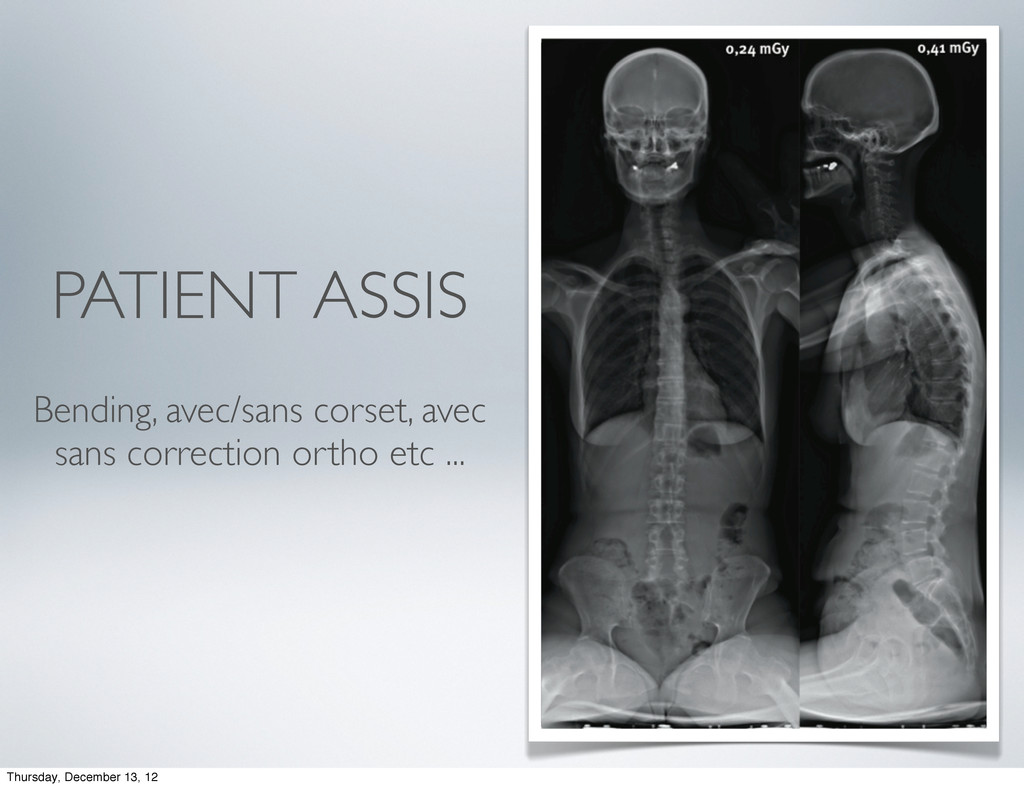

36. PATIENT ASSIS Bending, avec/sans corset, avec sans correction ortho etc ... Thursday, December 13, 12
37. Thursday, December 13, 12

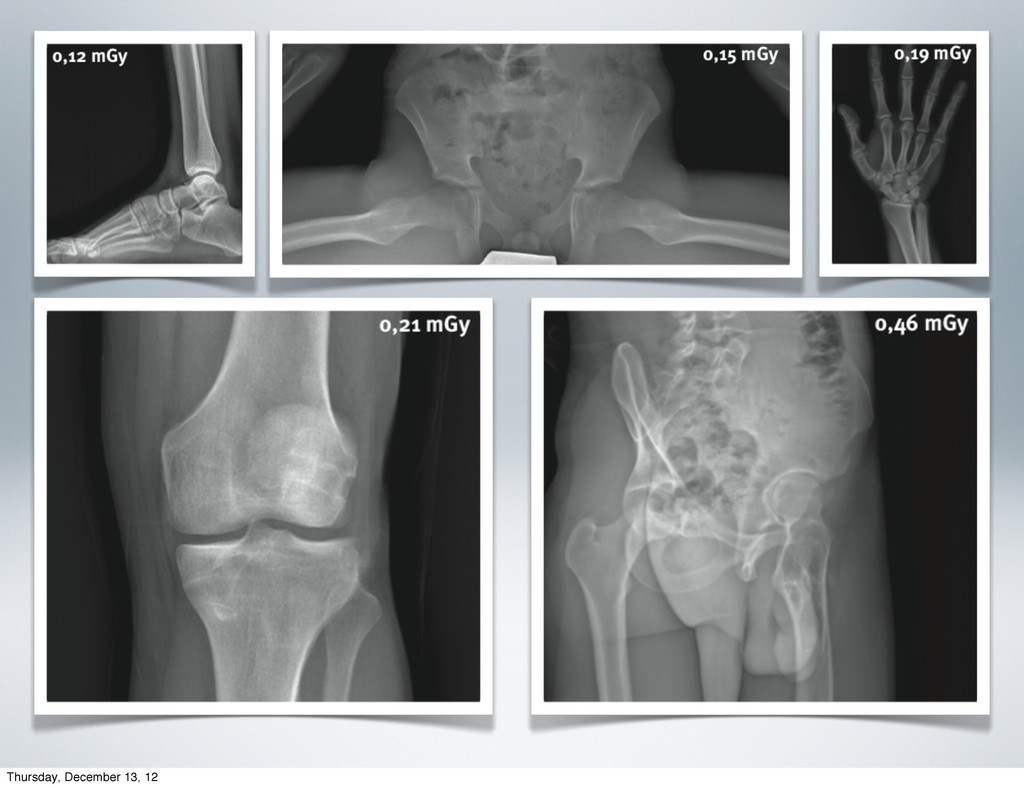

38. Thursday, December 13, 12

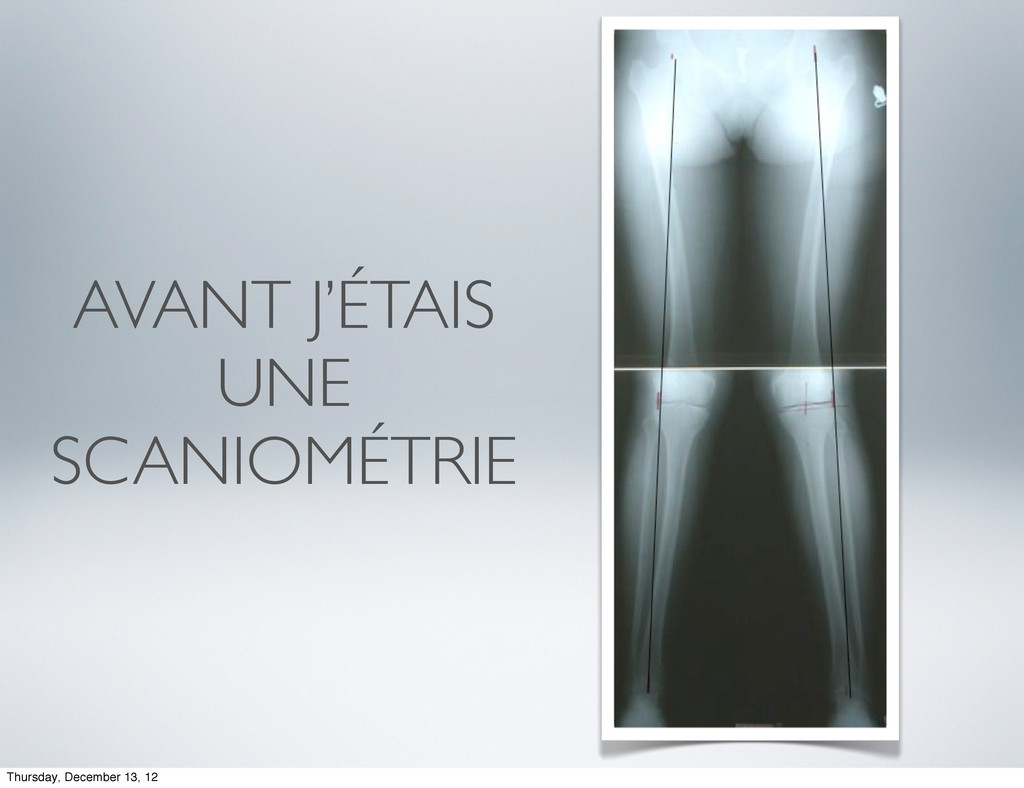

39. AVANT J’ÉTAIS UNE SCANIOMÉTRIE Thursday, December 13, 12

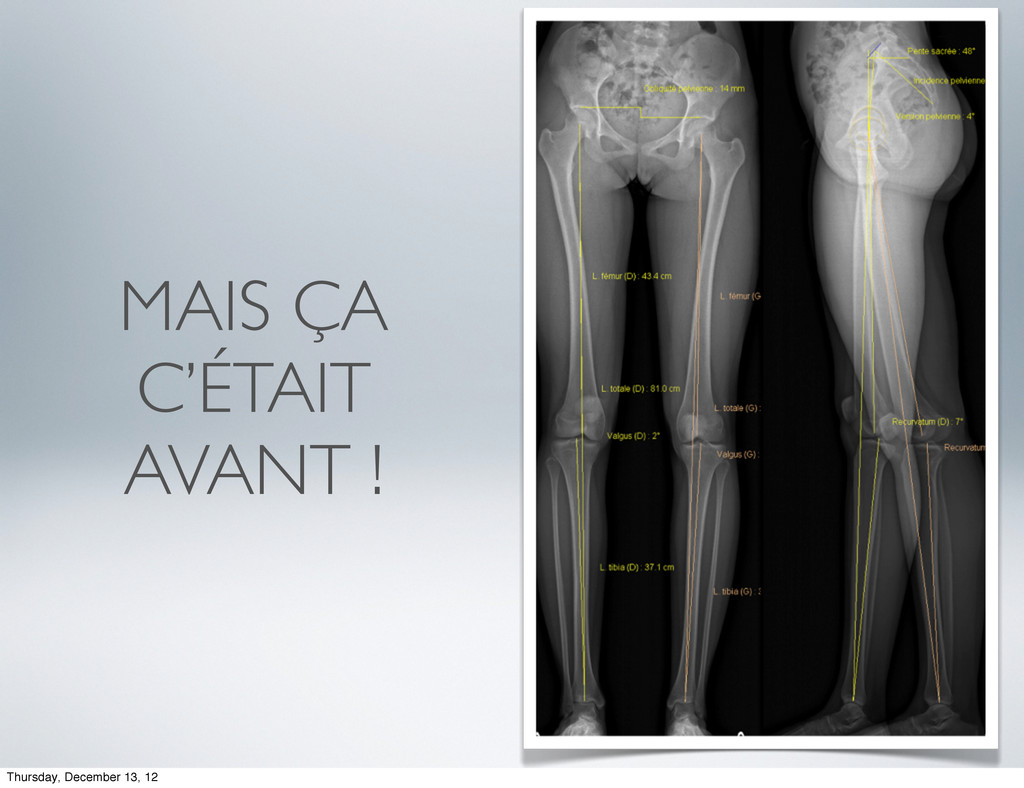

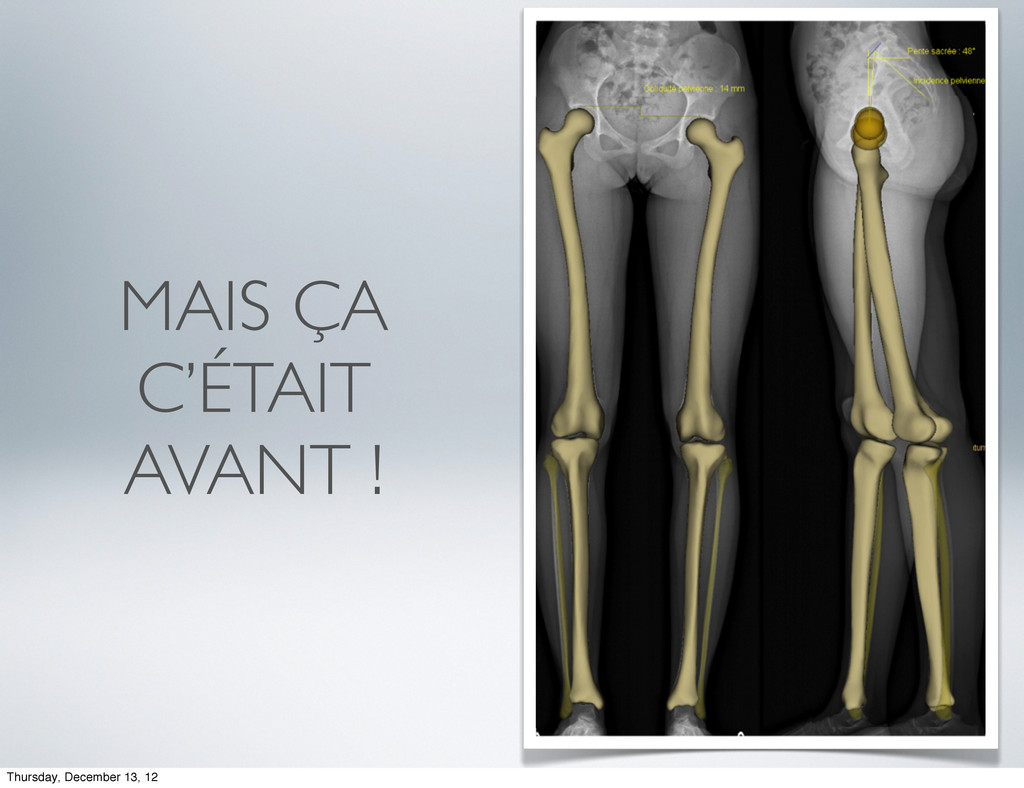

40. MAIS ÇA C’ÉTAIT AVANT ! Thursday, December 13, 12
41. MAIS ÇA C’ÉTAIT AVANT ! Thursday, December 13, 12
42. Thursday, December 13, 12

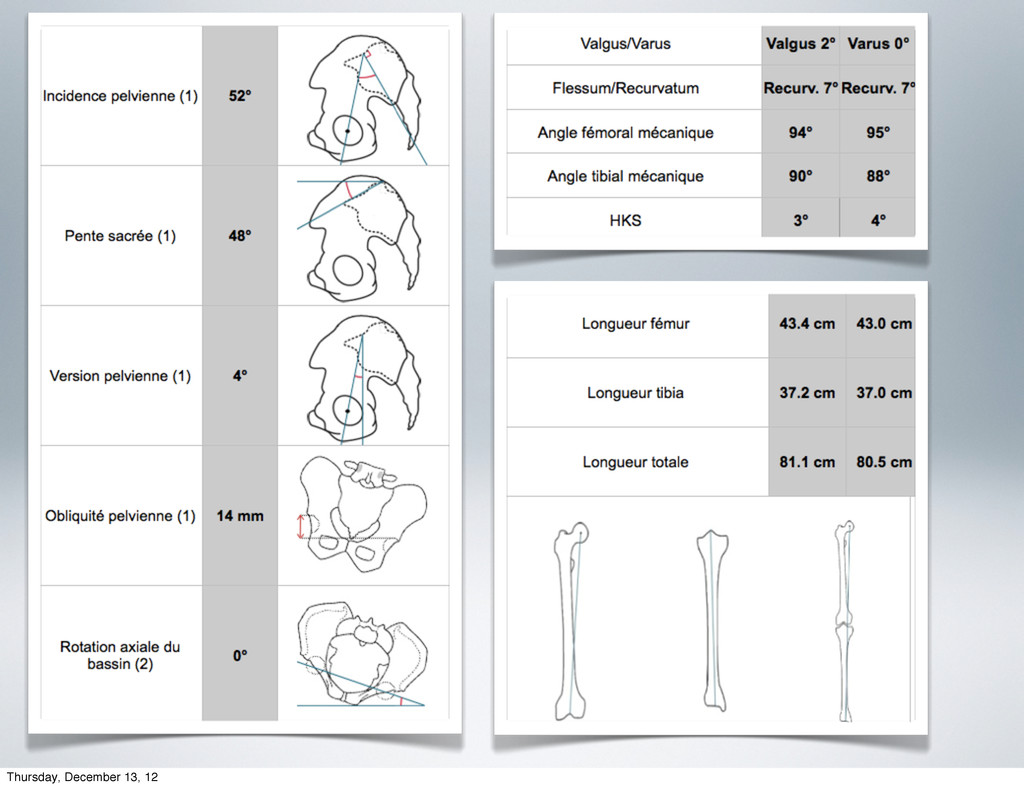

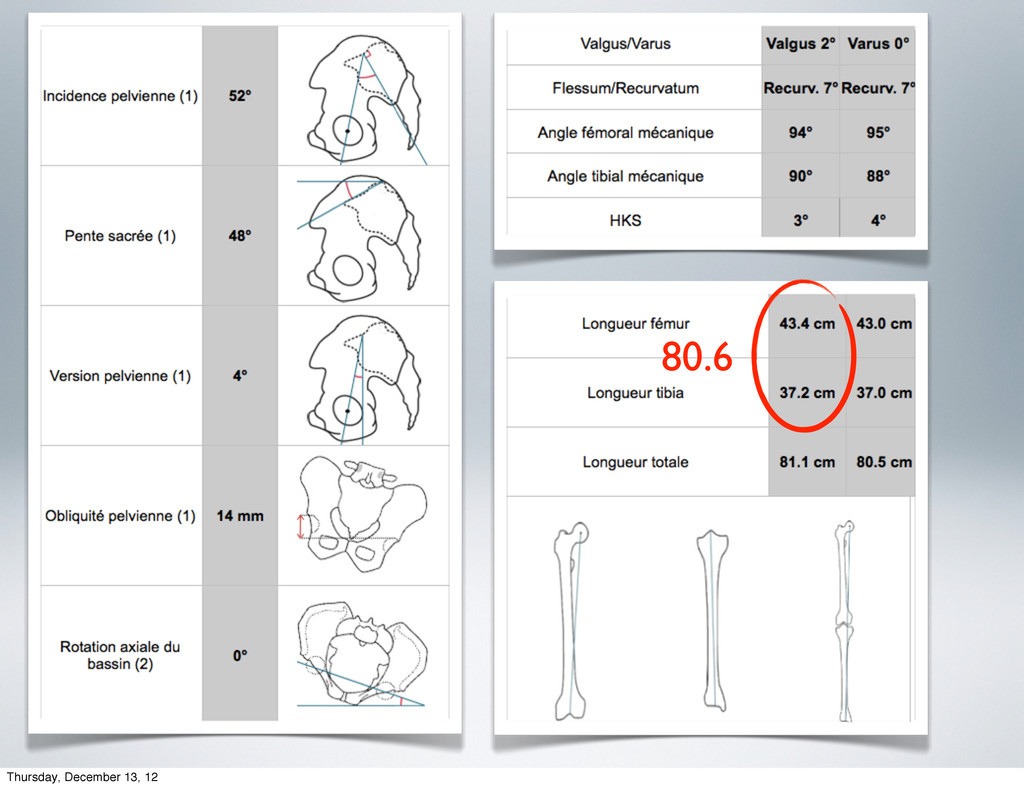

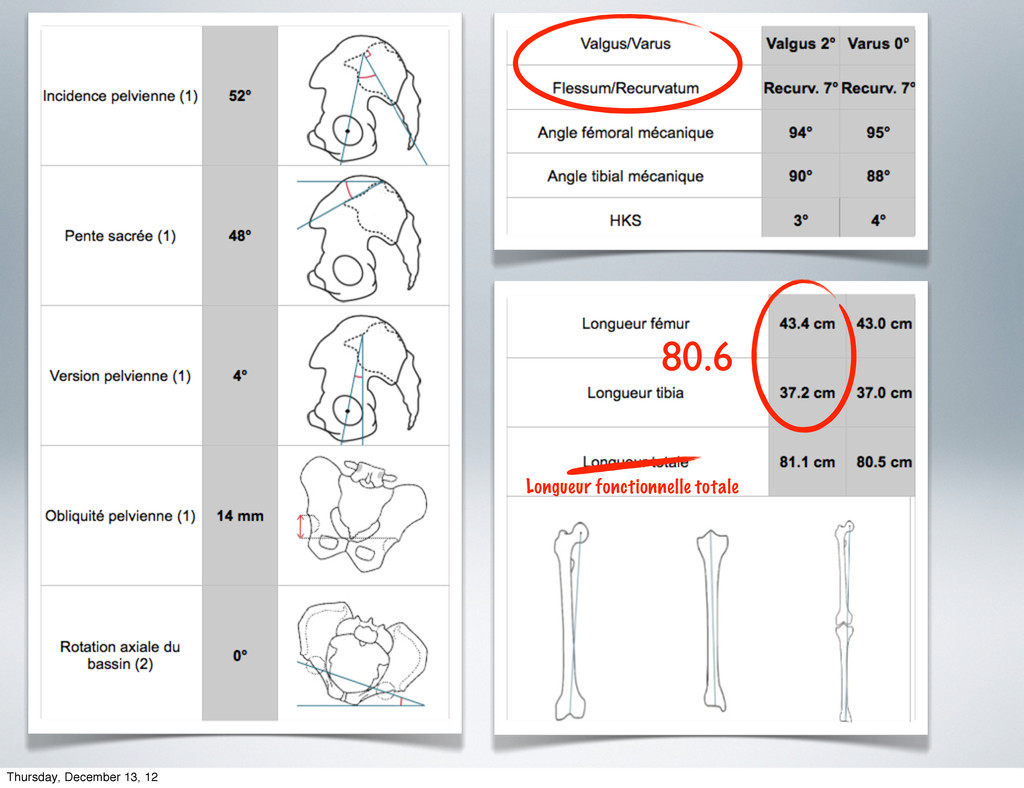

43. 80.6 Thursday, December 13, 12

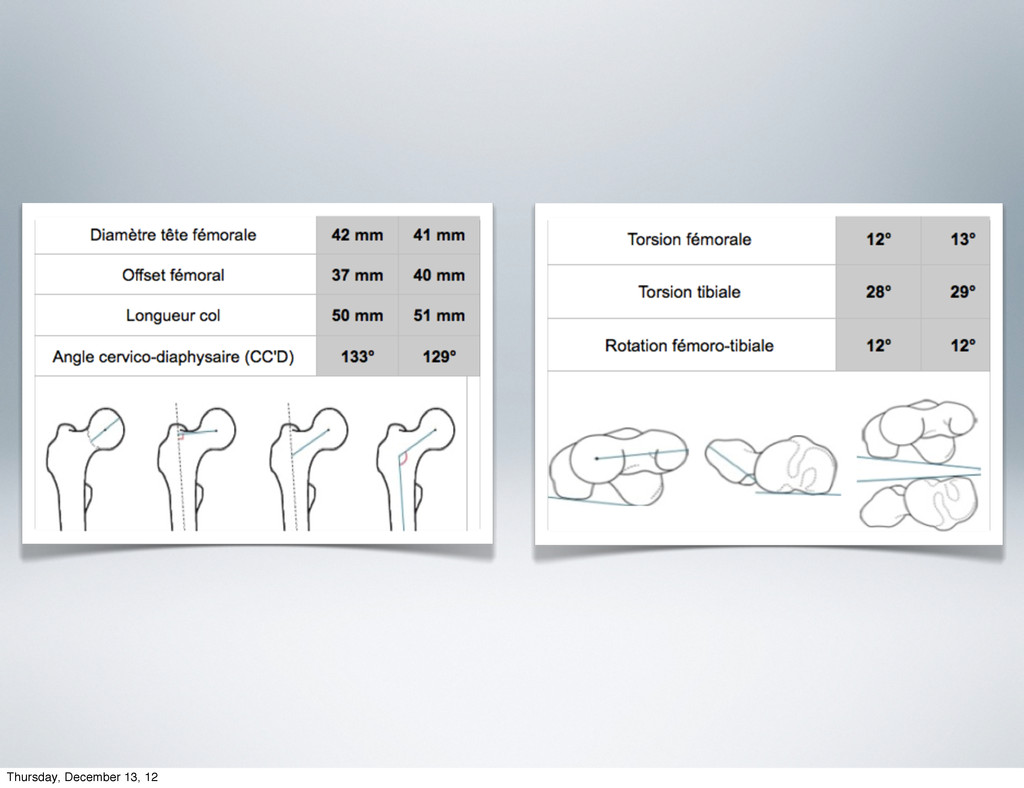

44. 80.6 Longueur fonctionnelle totale Thursday, December 13, 12
45. Thursday, December 13, 12
46. Merci www.radioscannes.com olivier@hericord.com Thursday, December 13, 12
