1. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team データセンター/インタークラウド
2. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team 進む仮想化 現在のデータセンターでは、もう当たり前の様にサーバ やストレージの仮想化技術が取り入れられています。 しかしながら仮想化によりリソースが集約されると、 I/O帯域がボトルネックになる事が懸念されています。 高信頼性が求められるAS290のデータセンターでは、 十分なI/O帯域を確保する為に 多くのサーバに40GbE NICを搭載し、 重要なインフラサービスを支えています。
3. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team ネットワーク トポロジー データセンターネットワーク ルータからサーバまで、多段の Multi Chassis LinkAggregation を構成 高速コンバージェンスと 40GbE帯域の有効活用を実現
4. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team ラピッドデプロイメントとスケールアウト サーバの仮想化 • 様々なサービスを提供するサーバ • Web Server • Wireless LAN Controller • Log Server • DHCP/DNS Server • 必要なときに必要なだけサーバが欲しい • テンプレートからサーバを作成 • サーバのリソースが足りなくなったら。。。 • ハイパーバイザを追加 • ハイパーバイザを追加したら仮想マシンを移動
5. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team 階層化/仮想化ストレージ ストレージの仮想化 • 複数のストレージを単一ストレージ として管理 • データの場所も自動でバランシング • 台数を増やしてスケールアウト • シンプロビジョニング 階層化機能でパフォーマンスを向上 • エンクロージャを追加してスケールアップ

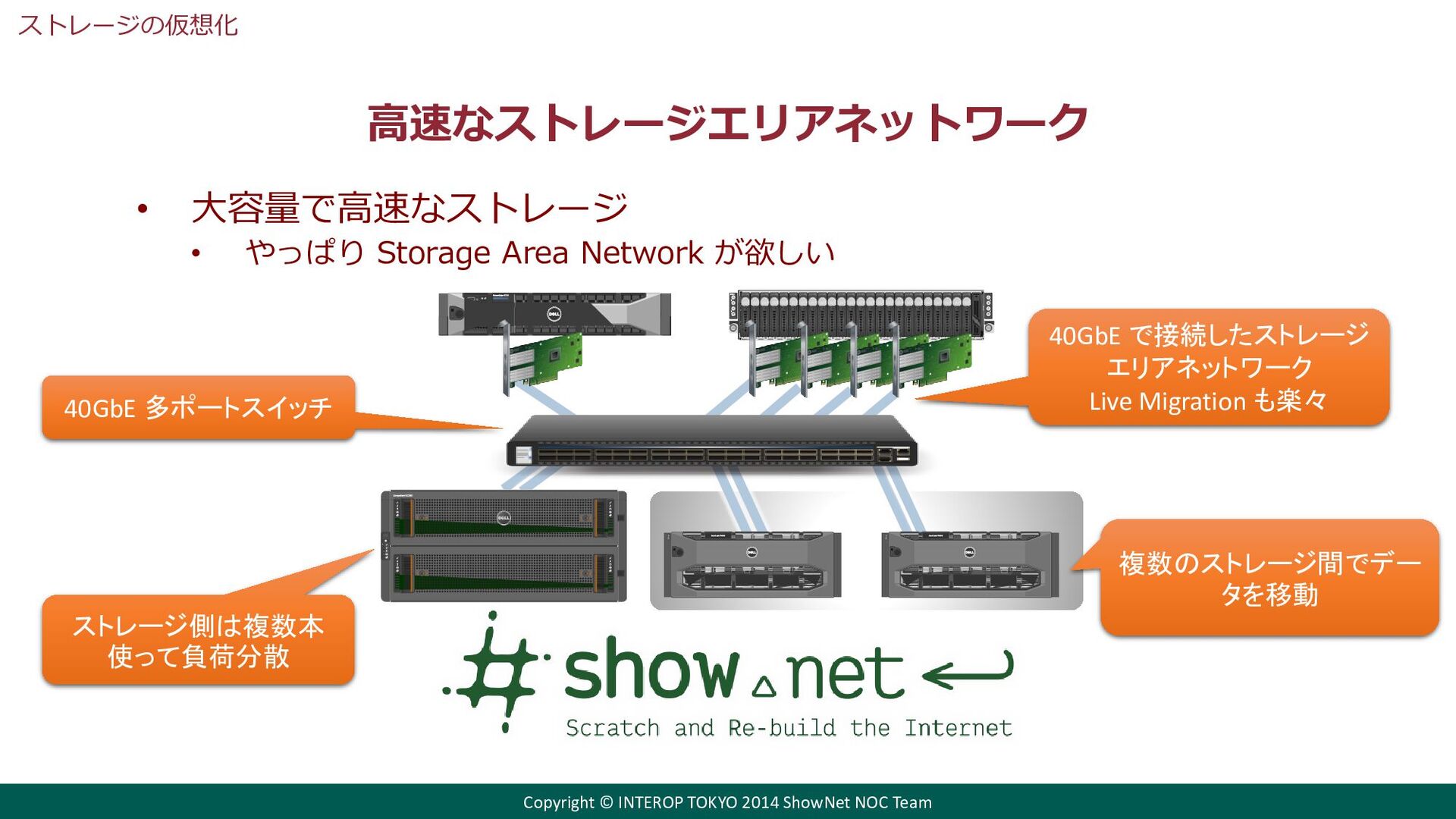

6. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team 高速なストレージエリアネットワーク ストレージの仮想化 40GbE 多ポートスイッチ 複数のストレージ間でデー タを移動 40GbE で接続したストレージ エリアネットワーク Live Migration も楽々 • 大容量で高速なストレージ • やっぱり Storage Area Network が欲しい ストレージ側は複数本 使って負荷分散

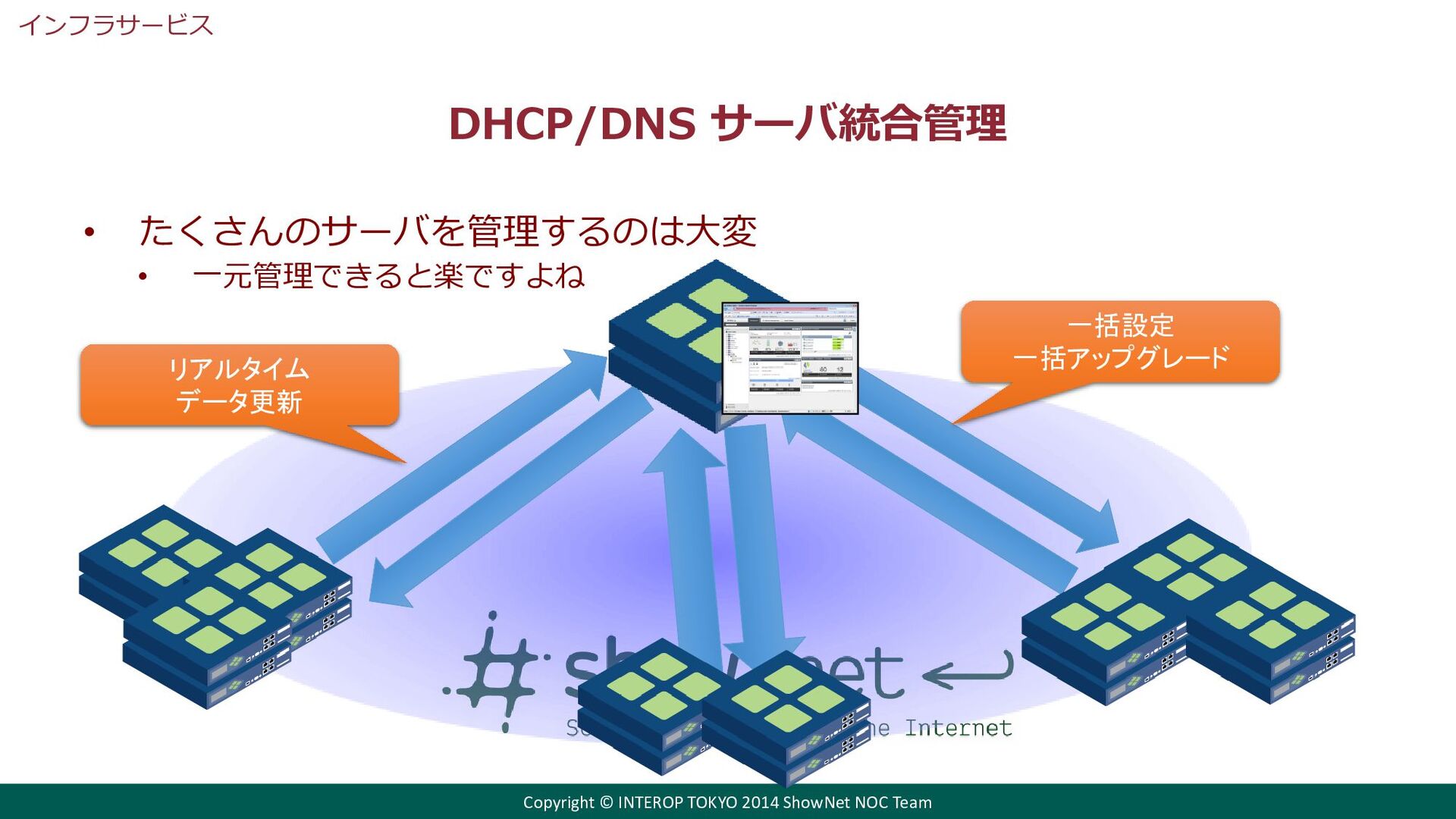

7. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team DHCP/DNS サーバ統合管理 インフラサービス • たくさんのサーバを管理するのは大変 • 一元管理できると楽ですよね 一括設定 一括アップグレード リアルタイム データ更新
8. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team テナント管理方式の変化 仮想化が進むとともに、ラックやポートなど物理装置で 区分していたテナントを、MACアドレスやVLANなど、 論理的な識別子で区分する事が必須となりました。 しかしながら、多くの事業者で識別子として用いられて いるVLANの空間は、12bitしかありません。 よりスケーラブルなマルチテナントを目指し、 24bitの識別空間をもつVXLANに今、 注目が集まっています。

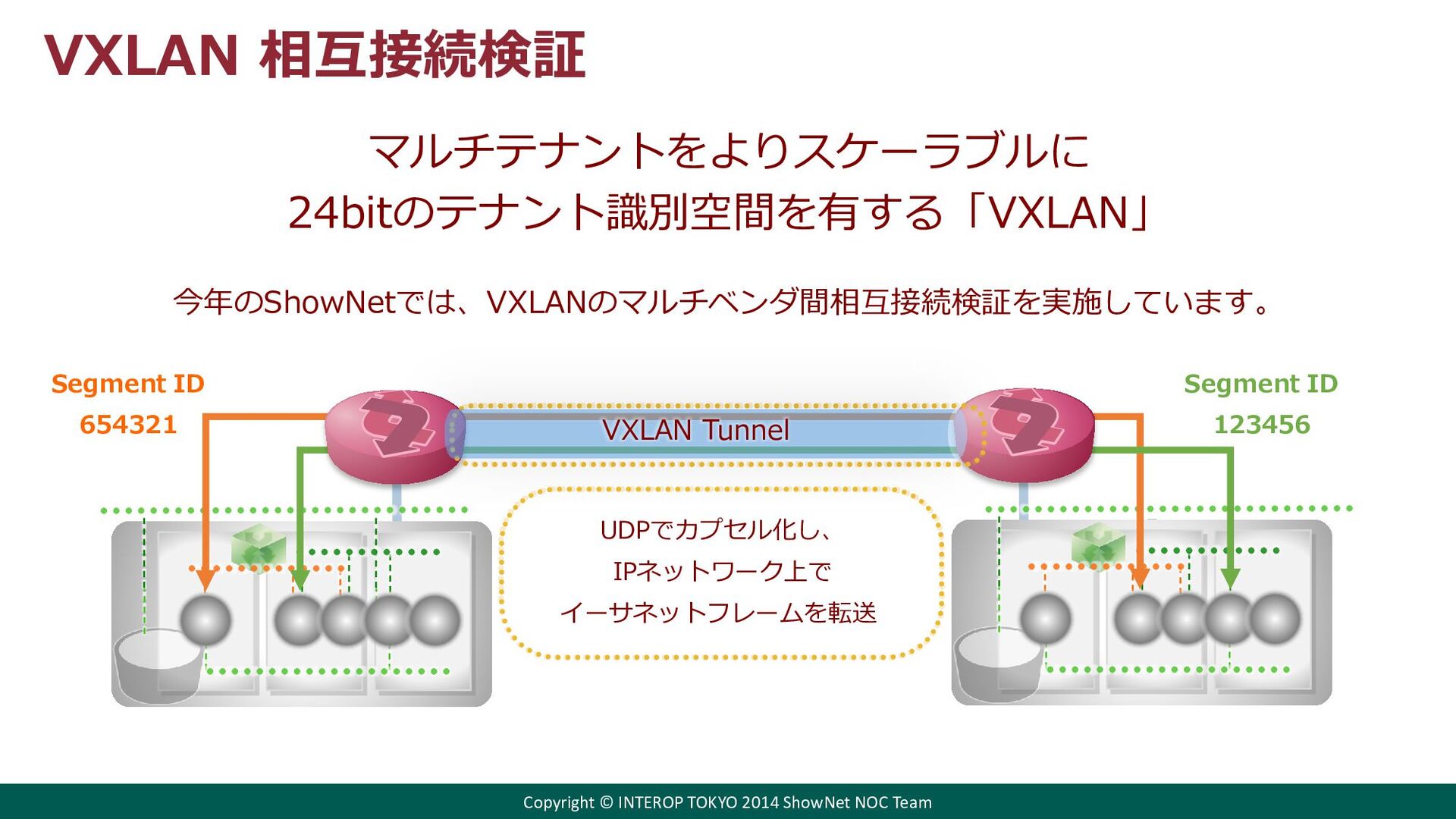

9. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team マルチテナントをよりスケーラブルに 24bitのテナント識別空間を有する「VXLAN」 今年のShowNetでは、VXLANのマルチベンダ間相互接続検証を実施しています。 VXLAN 相互接続検証 VXLAN Tunnel Segment ID 123456 Segment ID 654321 UDPでカプセル化し、 IPネットワーク上で イーサネットフレームを転送
10. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team インタークラウドサービスの実現に向けて BCPなどの目的から、現在複数のクラウド事業者を組 み合わせて利用するユーザが増えています。 しかしながら、クラウドを相互に利用するには、ネット ワークの相互接続やAPIの共通化などの多くの課題があ ります。 その中でも今回は、クラウド事業者を跨いだ、 ユーザプライベートコネクトの実現に向けて、 相互接続検証を実施しています。
11. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team インタークラウド ShowNetで、クラウド間接続ネットワークを実験的に構築 インターネット ShowNet External 大手町 商用クラウド 学術クラウド ビットアイル IDCフロンティア 北陸StarBED 幕張 ShowNet VXLAN Gateway & IPsec mesh tunnel OpenFlow RISE 仮想マシンファーム 大手町、札幌、沖縄 大阪、名古屋ほか 計12拠点 さくらインターネット BCPやコスト最適化など多様化するニーズにあわせて 複数のクラウド/オンプレミスとのハイブリッドな利用が増加
