Transcript
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 1 ネットワーク接続付帯サービス
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 2 サーバ
& クラウドまとめ Server & Cloud • 2種類のクラウドサービス • VMwareによるマネージド・クラウド環境 • OpenStackを使ったセルフサービス型クラウ ド環境 • 用途に応じた複数のストレージサービス • パフォーマンス重視 • APIアクセス用 • 分散ストレージ

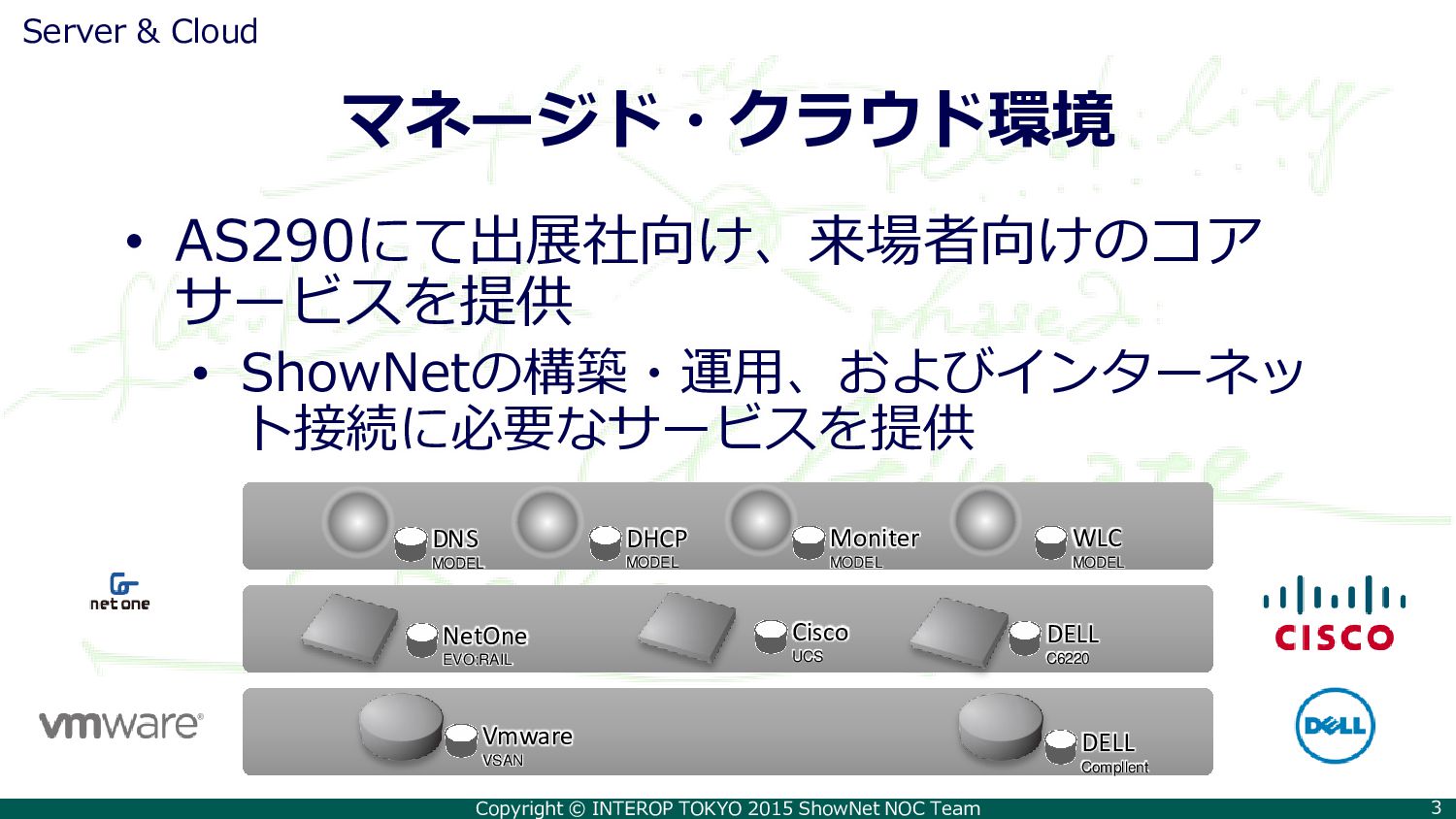

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 3 マネージド・クラウド環境
Server & Cloud • AS290にて出展社向け、来場者向けのコア サービスを提供 • ShowNetの構築・運用、およびインターネッ ト接続に必要なサービスを提供 Vmware VSAN DELL Compllent DELL C6220 Cisco UCS NetOne EVO:RAIL DNS MODEL DHCP MODEL Moniter MODEL WLC MODEL

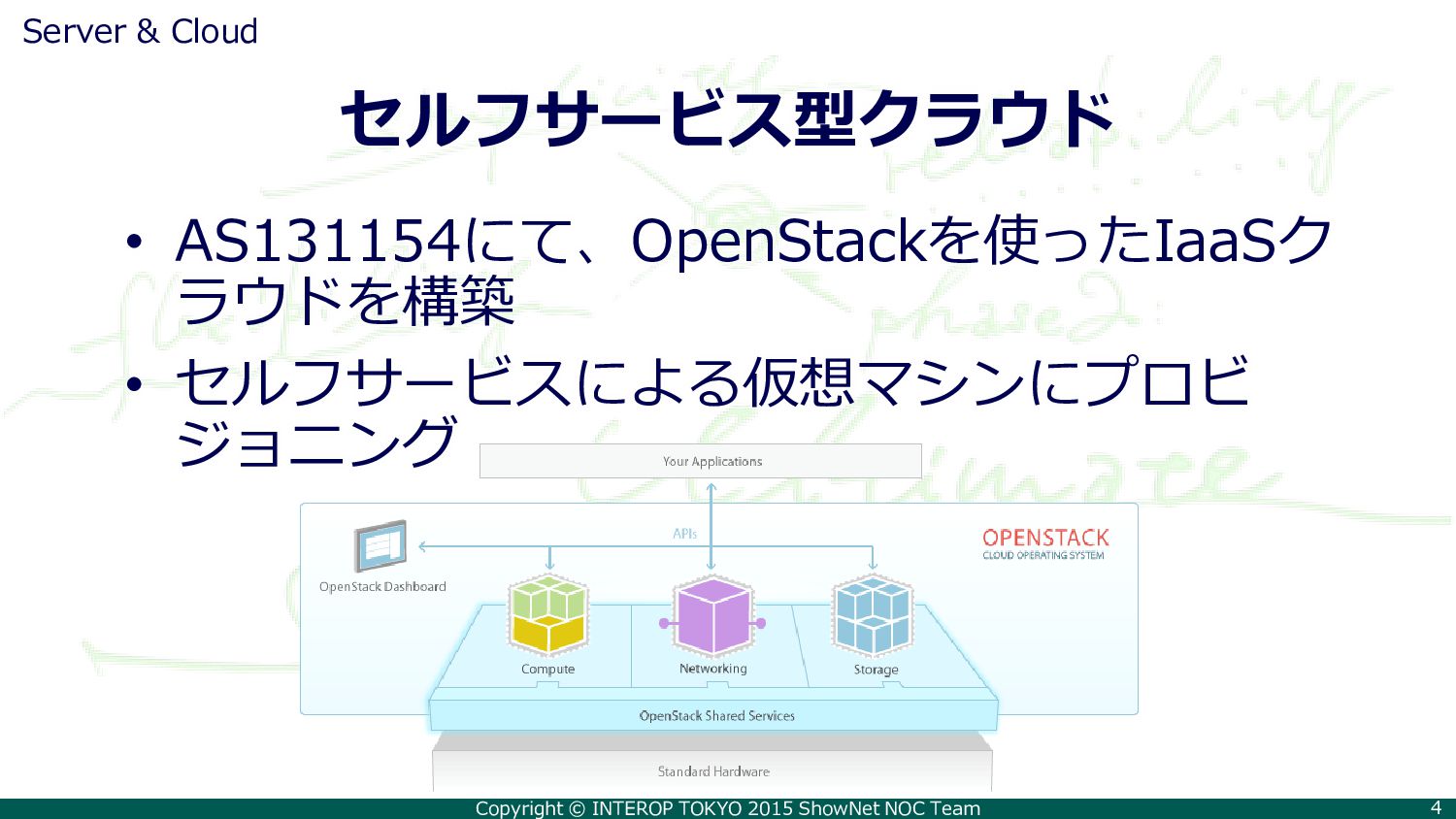

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 4 セルフサービス型クラウド
Server & Cloud • AS131154にて、OpenStackを使ったIaaSク ラウドを構築 • セルフサービスによる仮想マシンにプロビ ジョニング

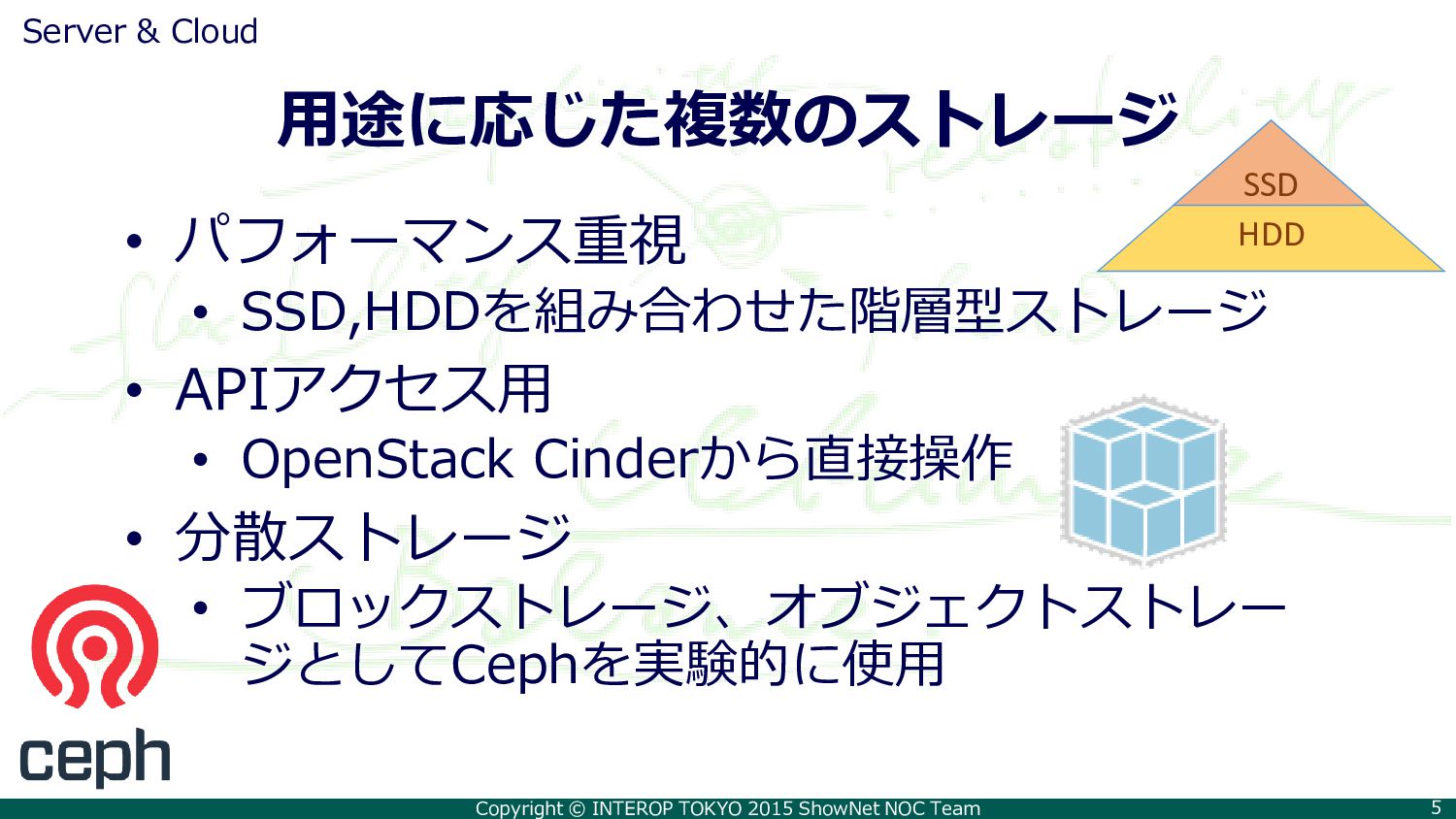

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 5 用途に応じた複数のストレージ
Server & Cloud • パフォーマンス重視 • SSD,HDDを組み合わせた階層型ストレージ • APIアクセス用 • OpenStack Cinderから直接操作 • 分散ストレージ • ブロックストレージ、オブジェクトストレー ジとしてCephを実験的に使用 HDD SSD
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 6 VXLAN相互接続実験
VXLAN相互接続実験

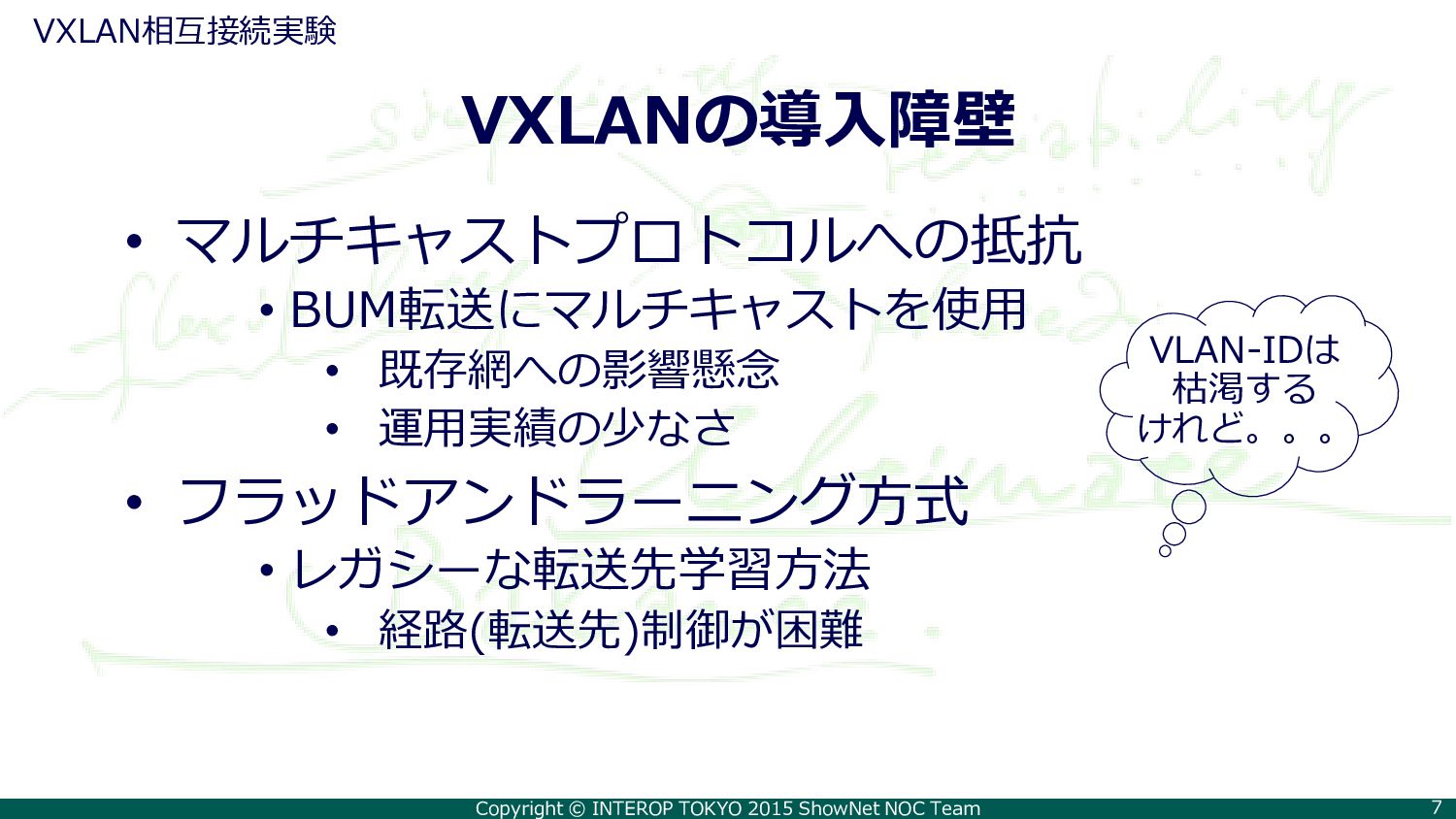

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 7 VXLANの導入障壁
VXLAN相互接続実験 • マルチキャストプロトコルへの抵抗 • BUM転送にマルチキャストを使用 • 既存網への影響懸念 • 運用実績の少なさ • フラッドアンドラーニング方式 • レガシーな転送先学習方法 • 経路(転送先)制御が困難 VLAN-IDは 枯渇する けれど。。。
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 8 今年の取り組み
VXLAN相互接続実験 コントロールプレーンと連携する VXLAN相互接続実験を実施 経路制御機構 (コントロールプレーン) で転送テーブルを 作成 VTEPは 転送テーブルに 従って、VXLAN転送
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 9 コントロールプロトコル
VXLAN相互接続実験 2種類の標準化プロトコルを採用、データプ レーンとしてVXLANを指定し、方式別に相互接 続実験を実施 • Ethernet VPN • RFC 7432 • OVSDB Management Protocol • RFC 7047
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 10 参加製品一覧(順不同)
VXLAN相互接続実験 • Ethernet VPN - Nexus9372tx - Nexus9396px - Nexus9508 - Nexus9504 - MX80 - QFX5100 - GoBGP • OVSDB - VMWare NSX - MX240 - QFX5100 - S6000-ON - Open vSwitch • Static - AX4630s - Thunder 930
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 11 インタークラウド2015
“Multi Cloud Fabric”
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 12 マルチクラウドの活用メリット
インタークラウド2015 クラウドA クラウドB オンプレミス • 障害、災害対策(DR) • ワークロード分散 • オンプレミスとの併用 • コスト削減 • ベンダーロックインの回避 • 異なる機能の組み合わせ • ハイブリッド構成 CDN
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 13 インターネット
サーバ間連携トラフィックの問題 インタークラウド2015 クラウドA クラウドB オンプレミス CDN インターネット経由だと・・ • 品質の保証ができない • 障害時の切り分けが難しい • セキュリティの不安 セキュアで堅牢なプライベート 接続のニーズが高まっている
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 14 コンセプト:Multi
Cloud Fabric インタークラウド2015 様々なネットワークが接続可能なオープンな プライベートコネクトプラットフォームを目指して Multi Cloud Fabric オンプレミス クラウド モバイル エンター プライズ コンテンツ プロバイダ

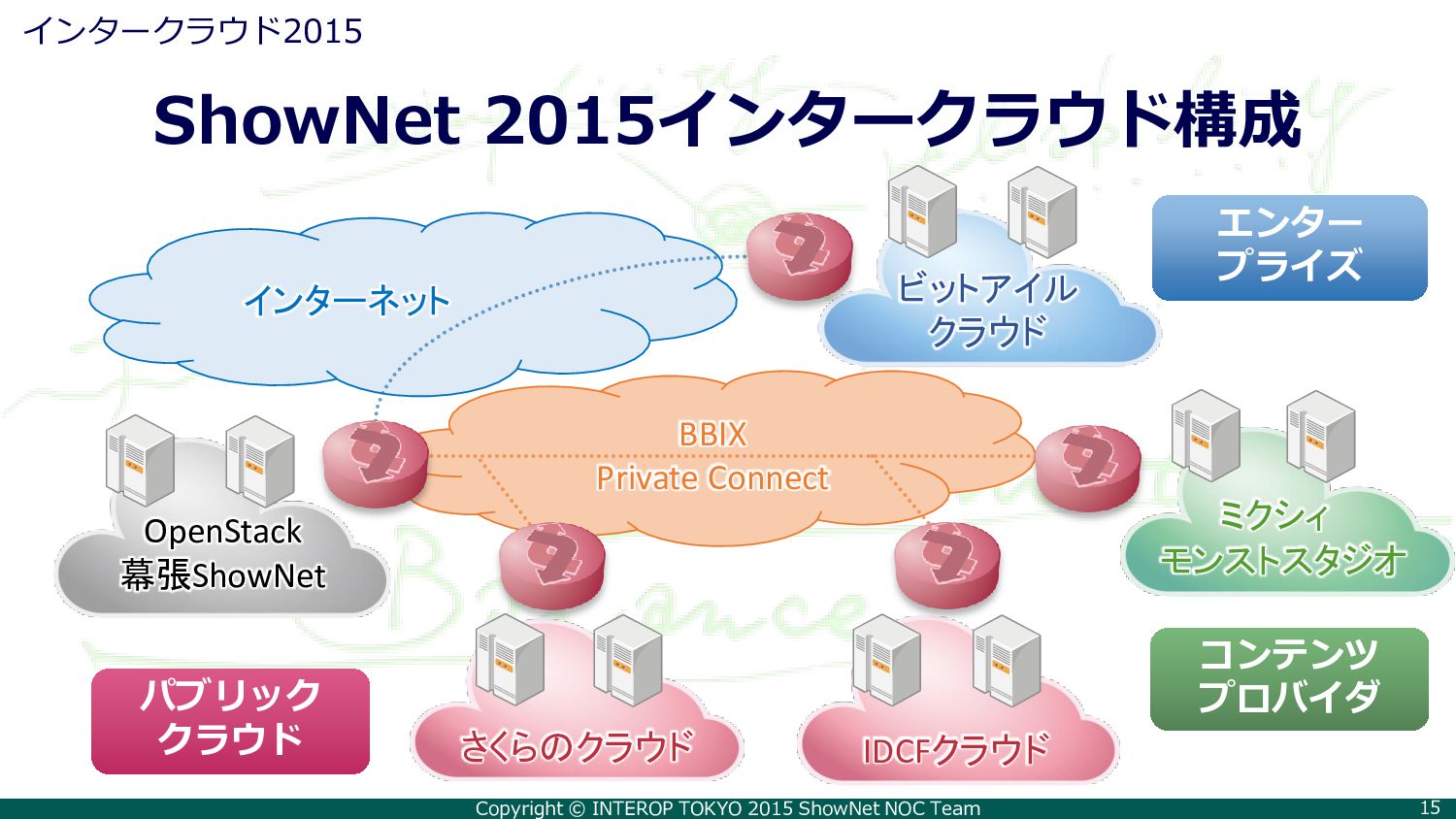

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 15 ShowNet
2015インタークラウド構成 インタークラウド2015 さくらのクラウド IDCFクラウド ビットアイル クラウド OpenStack 幕張ShowNet パブリック クラウド BBIX Private Connect エンター プライズ コンテンツ プロバイダ インターネット ミクシィ モンストスタジオ

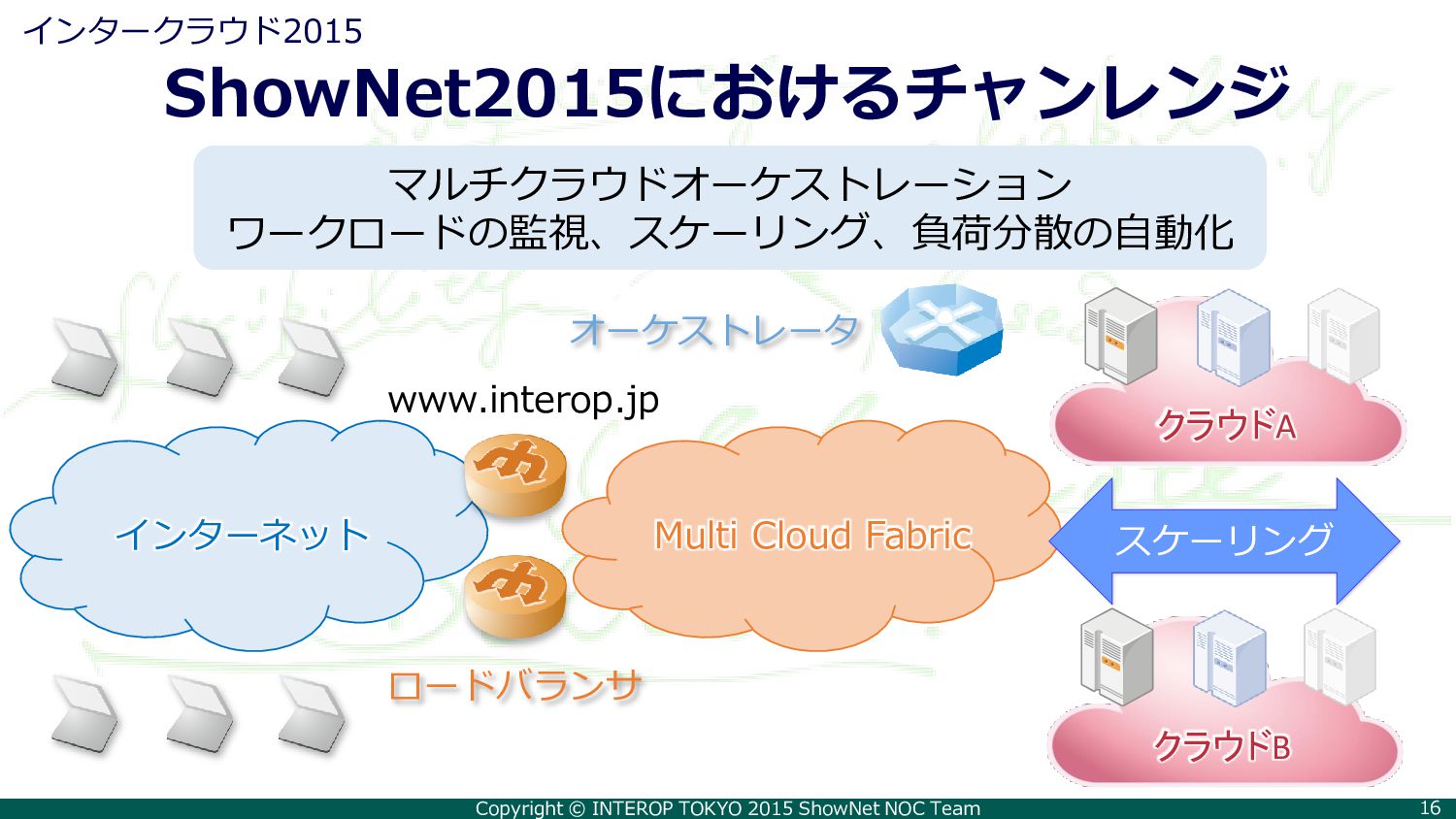

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 16 ShowNet2015におけるチャンレンジ
インタークラウド2015 マルチクラウドオーケストレーション ワークロードの監視、スケーリング、負荷分散の自動化 クラウドB クラウドA Multi Cloud Fabric ロードバランサ インターネット www.interop.jp オーケストレータ スケーリング
