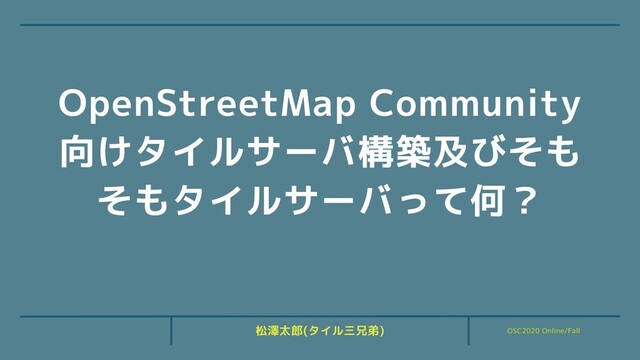

  1. OSC2020 Online/Fall 松澤太郎(タイル三兄弟) OpenStreetMap Community 向けタイルサーバ構築及びそも そもタイルサーバって何?

  2. 自己紹介

  3. タイル三兄弟の一味 Twitter: @smellman 日本UNIXユーザ会理事、OSGeo日本支部理事、OpenStreetMap Foundation Japanメン バー React NativeとかRuby on

    RailsとかPythonとかやってる地理系プログラマー ブレイクコアクラスタ 自己紹介
  4. デモ OpenStreetMapとは Community向けサーバについて そもそもタイルサーバとは? 新しいCommunity向けサーバ 地図のイベント(時間つぶしに) 今日のお題

  5. デモ

  6. https://osmfj.github.io/geoweek_and_weekend_2020/ 今回作ってるサーバでできることをイメージするため、イベントページにデモを作りました 音楽がなるので注意してね★ デモ

  7. OpenStreetMapとは

  8. 世界中のマッパーによる地図データの集合 世界中の道路や建物、飲食店の営業時間、災害情報、トイレの位置、バス路線、ベンチの位置、 その他「なにもかも」を入れている 世界単位の地理データを「単一の」データベースに保存する仕組み 世界単位を「Planet」と言う OpenStreetMapとは

  9. node, way, relationの三種類のXMLからなるデータで表現 wayが「閉じている」とPOLYGONになる 子要素のtagがkey/valueとなる仕組み <tag k="highway" v="traffic_signals"/> keyを「なんでも」指定できるため、「なにもかも」入れることができる データ構造

  10. 例 <?xml version="1.0" encoding="UTF-8"?> <osm> <node id=“295400402" lat="35.6769535" lon="139.7126026"> <tag

    k="highway" v="traffic_signals"/> <tag k="name" v="観音橋"/> <tag k="name:en" v="Kannon Bridge"/> </node> ... <way id="41857309"> <nd ref="517548467"/> <nd ref="2296561254"/> ... <tag k="highway" v="tertiary"/> <tag k="lanes" v="1"/> <tag k="maxspeed" v=“30"/> ... </way> <relation id="5596700"> ... </relation> </osm> ஫: ಡΈ΍͘͢͢ΔͨΊ͔ͳΓ؆ུԽ͍ͯ͠·͢
  11. 「なにもかも」入れてもいいけど、ルールはある ルール自体はOpenStreetMapのWikiを参照 まずはここから! https://wiki.openstreetmap.org/wiki/Contribute_map_data XMLはデータ量が大きくなるので大きなデータはProtocol Bufferを使うのが主流 データ構造の補足

  12. 巨大なデータベースがOpenStreetMapの本質 見えている地図はその一部でしかない 営業時間やバス路線は可視化されないけどデータとしては入れられる データベースを参照すればサービスを作ることができる! とはいえ、今日は見える方のお話です おおまかにいうと

  13. ৄ͍͜͠ͱ͸͜ͷຊʹԿނ͔ॻ͍ͯ͋Γ·͢ https://book.mynavi.jp/ec/products/detail/id=92636

  14. Community 向け地図サーバ

  15. OpenStreetMapの国内向けサーバ GMO お名前.com VPSを提供してもらっている 日本の単位でアップデートをかけている 日本以外の地域は国際サーバにProxyをしている 竹島対策なんかもしている tile.openstreetmap.jp

  16. インフラがかなり古い Ubuntu 12.04 地図のレンダリングスタイルも古いまま CartoCSSに移行できなかった ラスタタイルのみしか提供ができていない 老朽化

  17. そもそもタイルサーバとは

  18. インターネット上で「効率よく」地図を配信する仕組みの「ひとつ」 地図画像はタイルという単位で切り取られている ズームレベルが上がると縦横が倍の精度になる ズームレベル0=全世界 タイルサーバ http://a.tile.openstreetmap.org/0/0/0.png

  19. Zoomレベル=0を地球全体と定義 実際には経度 185 度あたりをカット Zoomレベルが一つ増えると解像度が 2x2 = 4倍になる Zoomレベル=2 =

    22 * 22 = 4 * 4 = 16 Zoomレベル=18 = 218 * 218 = 68,719,476,736 Zoomレベルとタイル ग़య: ࠃ౔஍ཧӃɹ஍ཧӃλΠϧʹ͍ͭͯ https://maps.gsi.go.jp/development/siyou.html
  20. 地図タイルに特化した座標系(Web Mercator) Google Mapsで利用されたことからかつてEPSG:900913と呼ばれていた 900913 = Google 一般的に知られている緯度経度は世界測地系(EPSG:4326)を利用 タイルと違う座標系が使われるのに注意 座標系:

    EPSG 3857
  21. 地図データをレンダリングして画像(ラスタ)にしたデータ 縦256px横256pxの長方形の画像がベース Retina対応で512pxや766pxも可能 200@2x.png とか 200@3x.pngとかいうファイル名になる いずれにせよ256pxが基準 ラスタタイル IUUQTNBQTHTJHPKQYZ[TUEQOH

  22. ラスタタイルの仕組み(例) NPE NBQOJL 4UZMF 9.- 3&45 (&5 ը૾ mapnikがデータベースとスタイルを読み 地図画像をレンダリングする

  23. 基本的に人間が「見る」ものが必要 「見る」データにするためにスタイリングをする データを提供する例もある RGB値=標高値など ラスタタイルの特徴 IUUQTDZCFSKBQBOEBUBHTJHPKQYZ[EFN@QOHQOH

  24. スタイルを当てる単位がサーバ単位になる URLごとにスタイルを変更する仕組みは作れるがコストが高い CDNに乗っける場合など問題になる サーバ側にレンダリングのコストがかかる=CPU負荷がかかる 通信量も多い ラスタタイルの問題点

  25. スタイルに対するコストは 結構問題

  26. ベクターデータを提供するタイル ベクターデータはスタイルデータを持たない クライアントがスタイルデータとともにレンダリングをする ベクターデータ自体プログラムで制御可能 3Dの表示なども可能になる ベクタータイル

  27. ベクタータイルの仕組み スタイルなど .BQCPY 7FDUPS 5JMF 8FCαʔό 8FCαʔό レンダリングは クライアントで行う

  28. Mapbox社が提供しているベクタータイルの仕様 現在のデファクト・スタンダード Protocol Bufferに地図データを格納 Web Mercatorが前提 Mapbox Vector Tile

  29. オーバーズームという概念がある データはzoom 14で、スタイルでzoom 18をレンダリングするという仕組み ラスタータイルに比べてデータ量が大きくても、ズームをしていくと結果として「通信 量」が減る スタイリングをクライアント側でやるので配信のコスト自体は減る ただし、ベクタータイルのみを配信するのは現実的ではない ベクタータイルの利点

  30. ベクタータイルとラスタータイルの両方を配信 ラスタータイルのデータソースとしてベクタータイルを利用 tileserver-glというソフトウェアで上記の仕組みをサポートできる 現実的な対応

  31. 新しいコミュニティ向け サーバ

  32. さくらインターネットから「さくらのクラウド」月10万円分提供してもらっている 2018年から研究を開始 現在は OSM Japan コミュニティサーバは移行済 tile2.openstreetmap.jp が現在構築中 今日はこれの戦いがメイン 新しいインフラ

  33. ベクタータイルへのFirst step ダイレクト配信へのチャレンジ 挫折 新しい希望 現在の体制 戦いの歴史

  34. 元々仕事で「さくらのVPS」とtileserver-glを使ったベクター/ラスタタイル配信は実現済 その構成をそのまま持ってこれた nginx (フロントエンド) Varnish Cache (キャッシュ) tileserver-gl ベクタータイルのFirst Step

  35. 日本のエリアだけ作成するのであれば問題はない tile.openstreetmap.jp がProxyとはいえ世界中を対応しているので、ベクタータイルでも やりたい Planet(世界中)をインポートするには最低1TBのストレージが必要 PostgreSQLだけで600GB消費! やりたいこと

  36. だったら、インポートしたベクタータイルをPostgreSQLから直接配信すればいいのでは? PostServeというプログラムがOpenMapTilesにあってそれがそのまま使えそう Varnish Cache挟めばよくね? PostgreSQLのデータを差分更新すればよくね? やってみた ダイレクト配信へのチャレンジ

  37. 構成図 Varnish PostgreSQL Postserve Varnish tileserver-gl tileserver-gl tileserver-gl vector.openstreetmap.jp tile2.openstreetmap.jp

    nginx OpenMapTiles ࠩ෼ߋ৽
  38. 1TB+差分更新をしようとしたら差分更新が間に合わないというオチが発生 差分更新がどんどん遅れる 差分更新は日本の単位でもギリギリ では、PostgreSQLを2系統用意してスイッチすればいいのでは? 最低2TB必要 挫折(1)

  39. 構成図 Varnish PostgreSQL Postserve Varnish tileserver-gl tileserver-gl tileserver-gl vector.openstreetmap.jp tile2.openstreetmap.jp

    nginx OpenMapTiles PostgreSQL Postserve Πϯϙʔτ
  40. 2TBにしたらその分マシンのスペックが落ちるので破滅 2TB=66,000円 インポートも終わらんようなスペックになって壊滅した 挫折(2)

  41. Varnish + PostServe もおかしい動きをする PostServeが変な動きをしていたが、それは途中でupstreamで修正された そもそもスペックがラスタ配信にとって厳しすぎる その他の挫折

  42. 試行錯誤しているうちにOpenMapTilesのコントリビュータに 夜中3時の打ち合わせとかも出るようになった 気づいたらPostGISとpgRoutingのDockerにパッチ書いてた pgRoutingの方はメンテナーになっていた(いや、社内だけどな!) がんばったんだよ

  43. そもそも配信とタイル作成はサーバを分けるべき では、タイル作成サーバをどうやって調達するべきか… 僕が行き着いた先は… 新しい希望

  44. AMD Ryzen

  45. Ryzen 5 3400G + Deskmini 300A + 32GB Memory +

    Intel m2 SSD 1TB 実家に置きました 電源をスマートスピーカー経由で操作可能にした Raspberry Pi 4から「自宅」にVPNを貼り、外出先から「自宅」経由で「実家」のサーバにロ グインできるようにした 誤実家サーバ(何 サーバ組みました(てへ
  46. PostgreSQL 9.6, 10, 11, 12, 13(リリース前)をテスト postgresql.conf を読み込むように調整 Mapnikベースのtileliveから、OpenMapTiles Tools

    5.3で導入予定のpgqueryに変更 OpenMapTilesの最後のタスクであるベクタータイル作成が2倍以上パフォーマンスアップ チューニング
  47. tile2.openstreetmap.jp Spec: 20Core CPU / 64GB Memory / 500GB SSD

    現在は日本地域に対応、Planet単位は現在実家サーバで構築中 nginxのログをfluentd+elasticsearch+grafanaで可視化してる 現在の体制
  48. 構成図 Varnish tileserver-gl tileserver-gl tileserver-gl tile2.openstreetmap.jp nginx OpenMapTiles ࣮Ոαʔό

  49. ࣮Ոαʔόͷਐḿ

  50. ՄࢹԽ

  51. Planetの構築が無事できたら正式公開 今ビルドしてるのが失敗するとまた一ヶ月ぐらいスケジュールが遅れます(てへ 構築手順などは公開予定 Planetのタイル自体も公開する予定なので自分たちでタイルサーバ作れますよ ログとかはさくらインターネットさんに共有しようと思っている 正式公開
